Как уменьшить напряжение с 5 до 3.3 вольт? — Хабр Q&A

не надо лохматить бабушку и что-то колхозить, не разбираясь в основах 🙂
поставить линейный стабилизатор на 3,3 в к примеру LF33.
их мильон вариантов – гуглить “стабилизатор напряжения 3,3в” подбирать по току потребляемому модулем (желательно по максимальному потребляемому току). запас по току и охлаждение по вкусу.

Ответ написан более трёх лет назад

Комментировать

Если хочется непременно с резистором, то подойдет схема параметрического стабилизатора – резистор Ом на 5-6 мощностью 1 Вт последовательно с нагрузкой и стабилитрон 3,3 В параллельно нагрузке, анодом к минусу. Но лучше взять готовый линейный стабилизатор, как уже написали выше.
ps Номиналы прикинул вроде правильно, но проверьте вначале на кошках :))

Ответ написан

2018, в 20:48″> более трёх лет назад

наверно, имелось в виду следующее. подключаем к источнику последовательно резисторы с сопротивлениями R1 и R2. wifi модуль подключаем параллельно резистору R1. Номиналы выбираем так, чтобы:
A) R1/(R1 + R2) = 3.3/5
B) мощность, рассеиваемая на резисторе R1 (P1)как минимум на порядок превышала максимальную мощность, потребляемую модулем. P1 вычисляем по формуле
P1 = 25В**2/(R1+R2)*R1**2
Вот только зачем так делать?

Ответ написан более трёх лет назад

Комментировать

Лучше сразу покупать на Али готовую платку с конвертером USB/UART Ch440 и со стабилизатором напряжения AMS1117 3.3.

Стабы:
https://www.chipdip.ru/catalog/ic-stabilizers?x. 15…
или вот
https://www.chipdip.ru/catalog/ic-stabilizers?x.57…

на LM317T – hardelectronics.ru/lm317t-sxema-vklyucheniya.html

или Али – https://ru.aliexpress.com/af/dc-3.3v.html?SearchTe…
.

Ответ написан более трёх лет назад

Комментировать

* Если нет ничего под руками, а надо срочно – иши led фанарик. Часто там 3 вольт диоды стоят. Если стаб там подходяший – его и ставь. Кардридер тоже может быть с преобразователем. На него подаеш 5 (usb) а с него вылазит 3 для карты. На индустреальной помойке можно НЛО собрать.

* Если можно не экономно – подбери лампочки – получится делитель. Если батареи – можно отдельную батарею сделать для трансивера.

* Если купить акамуляторы на 1. 24 вольта то можно их соединить последовательно –
заряженая- 1.24 – 2.48 – 3.72 – 4.96
севшая – 1.02 – 2.04 – 3.06 – 4.08
Для батареек 1.5 вольт. (1.5-3.0-4.5)

(-) |-[XXXX}--[XXXX}-|-[XXXX}-| (+)
 GND                   3.0..3.3    4.5..5.0

* А вообше то микроконтролер должен и с 3.3 работать . Если там стаб, то обойди его. (типа внешний стаб у тебя, один на обе сборки). Скорее всего он с 3-х заработает.

(!) – кроме питания самого модуля есть еше его чувствительность к сигналам. Так что лудше и контролер на 3 вольта. Можно конечно: (gnd)–[resistor]-(wifi)–[resistor]-(mk) но не факт что надежно будет.

На батарейках-
(-) |-[XXXX}–[XXXX}-|-[XXXX}-| (+)
GND 3.0..3.3 4.5..5.0

Ответ написан более трёх лет назад

Комментировать

Без стабилизатора никак.

ESP8266 потребляет до 200 – 250 мА, для схемы со стабилитроном это много. Про делитель в этом случае вообще говорить смешно.

Ответ написан более трёх лет назад

Комментировать

Тут по-хорошему нужен импульсный понижающий преобразователь.
Вот например TPS562200 www.ti.com/lit/ds/symlink/tps561201.pdf
Или чуть более древний lm2596, на базе которого есть куча модулей на али.

Ответ написан более трёх лет назад

Комментировать

Комментировать

Резистором понизить напряжение

И если вы думаете что это был брак то вы ошибаетесь я брал аналог лмки и повторял проверенную схему все равно через какое то время начинаются глюки! У меня светодиодная лента 3 диода по ходу копыта отбросили как сохранить жизнь другим диодам чтоб не сгорали дальше есть варианты? Если ток большой плюс большое падение напряжение то как вариант собирать схему на ШИМ.

Если собирать не хочится схему, купи авто-зарядку для сотика … там уже всё спаянно.

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Резистор. Падение напряжения на резисторе. Мощность. Закон Ома
• понизить напряжение
• Делитель напряжения
• Бестрансформаторное электропитание.Конденсатор вместо резистора
• Как уменьшить напряжение с 5 до 3.3 вольт?
• Формулы, позволяющие рассчитать сопротивление для понижения напряжения

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: ✅⚡️Как сделать простой регулятор мощности – оборотов. “ШИМ регулятор” Simple PWM ⚡️✅

Резистор. Падение напряжения на резисторе. Мощность. Закон Ома

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео. Профессиональное обучение и развитие. Сайт для электриков и домашних мастеров, а также для всех, кто интересуется электротехникой, электроникой и автоматикой.

Что такое напряжение, как понизить и повысить напряжение. Напряжение и сила тока – две основных величины в электричестве. Кроме них выделяют и ряд других величин: заряд, напряженность магнитного поля, напряженность электрического поля, магнитная индукция и другие.

Практикующему электрику или электронщику в повседневной работе чаще всего приходится оперировать именно напряжением и током – Вольтами и Амперами. В этой статье мы расскажем именно о напряжении, о том, что это такое и как с ним работать. Напряжение это разность потенциалов между двумя точками, характеризует выполненную работу электрического поля по переносу заряда из первой точки во вторую.

Измеряется напряжение в Вольтах. Значит, напряжение может присутствовать только между двумя точками пространства. Следовательно, измерить напряжение в одной точке нельзя. Потенциал обозначается буквой “Ф”, а напряжение буквой “U”.

Если выразить через разность потенциалов, напряжение равно:. Напряжение измеряется с помощью вольтметра. Щупы вольтметра подключают на две точки напряжение, между которыми нас интересует, или на выводы детали, падение напряжения на которой мы хотим измерить.

При этом любое подключение к схеме может влиять на её работу. Это значит, что при добавлении параллельно элементу какой-либо нагрузки ток в цепи изменить и напряжение на элементе измениться по закону Ома. Вольтметр должен обладать максимально высоким входным сопротивлением, чтобы при его подключении итоговое сопротивление на измеряемом участке оставалось практически неизменным. Сопротивление вольтметра должно стремиться к бесконечности, и чем оно больше, тем большая достоверность показаний.

На точность измерений класс точности влияет целый ряд параметров. Для стрелочных приборов — это и точность градуировки измерительной шкалы, конструктивные особенности подвеса стрелки, качество и целостность электромагнитной катушки, состояние возвратных пружин, точность подбора шунта и прочее. Для цифровых приборов – в основном точность подбора резисторов в измерительном делителе напряжения, разрядность АЦП чем больше, тем точнее , качество измерительных щупов.

Для измерения постоянного напряжения с помощью цифрового прибора например, мультиметра , как правило, не имеет значения правильность подключения щупов к измеряемой цепи. Если вы подключите положительный щуп к точке с более отрицательным потенциалом, чем у точки, к которой подключен отрицательный щуп – то на дисплее перед результатом измерения появится знак “—”.

А вот если вы меряете стрелочным прибором нужно быть внимательным, При неправильном подсоединении щупов стрелка начнет отклоняться в сторону нуля, упрется в ограничитель.

При измерении напряжений близких к пределу измерений или больше она может заклинить или погнуться, после чего о точности и дальнейшей работе этого прибора говорить не приходится. Для большинства измерений в быту и в электронике на любительском уровне достаточно и вольтметра встроенного в мультиметры типа DT и подобных. Чем больше измеряемые значения – тем ниже требования к точности, ведь если вы измеряете доли вольта и у вас погрешность в 0. Что делать если напряжение не подходит для питания нагрузки.

Для питания каждого конкретного устройства или аппарата нужно подать напряжение определенной величины, но случается, так что имеющийся у вас источник питания не подходит и выдает низкое или слишком высокое напряжение. Решается эта проблема разными способами, в зависимости от требуемой мощности, напряжения и силы тока. Сопротивление ограничивает ток и при его протекании падает напряжение на сопротивление токоограничивающий резистор. Такой способ позволяет понизить напряжение для питания маломощных устройств с токами потребления в десятки, максимум сотни миллиампер.

Примером такого питания можно выделить включение светодиода в сеть постоянного тока 12 например, бортовая сеть автомобиля до Тогда, если светодиод рассчитан на питание от 3. Именно рассеиваемая мощность и накладывает ограничение на такой способ питания, обычно мощность резисторов не превышает Вт.

Получается, что если нужно погасить большое напряжение или запитать таким образом нагрузку мощнее, придется ставить несколько резисторов так как мощности одного не хватит и ее можно распределить между несколькими.

Способ снижения напряжения резистором работает и в цепях постоянного тока и в цепях переменного тока. Недостаток – выходное напряжение ничем нестабилизировано и при увеличении и снижении тока оно изменяется пропорционально номиналу резистора.

Как понизить переменное напряжение дросселем или конденсатором? Если речь вести только о переменном токе, то можно использовать реактивное сопротивление.

Реактивное сопротивление есть только в цепях переменного тока, это связно с особенностями накопления энергии в конденсаторах и катушках индуктивности и законами коммутации. Дроссель и конденсатор в переменном токе могут быть использованы в роли балластного сопротивления. Реактивное сопротивление дросселя и любого индуктивного элемента зависит от частоты переменного тока для бытовой электросети 50 Гц и индуктивности, оно рассчитывается по формуле:.

Реактивное сопротивление конденсатора зависит от его емкости чем меньше С, тем больше сопротивление и частоты тока в цепи чем больше частота, тем меньше сопротивление. Его можно рассчитать так:. Дроссель ограничивает ток через лампу, в ЛЛ и ДНаТ лампах он используется в паре со стартером или импульсным зажигающем устройством пусковое реле для формирования всплеска высокого напряжения включающего лампу.

Это связано с природой и принципом работы таких светильников. А конденсатор используют для питания маломощных устройств, его устанавливают последовательно с питаемой цепью. Такой блок питания называется “бестрансфоматорный блок питания с балластным гасящим конденсатором”.

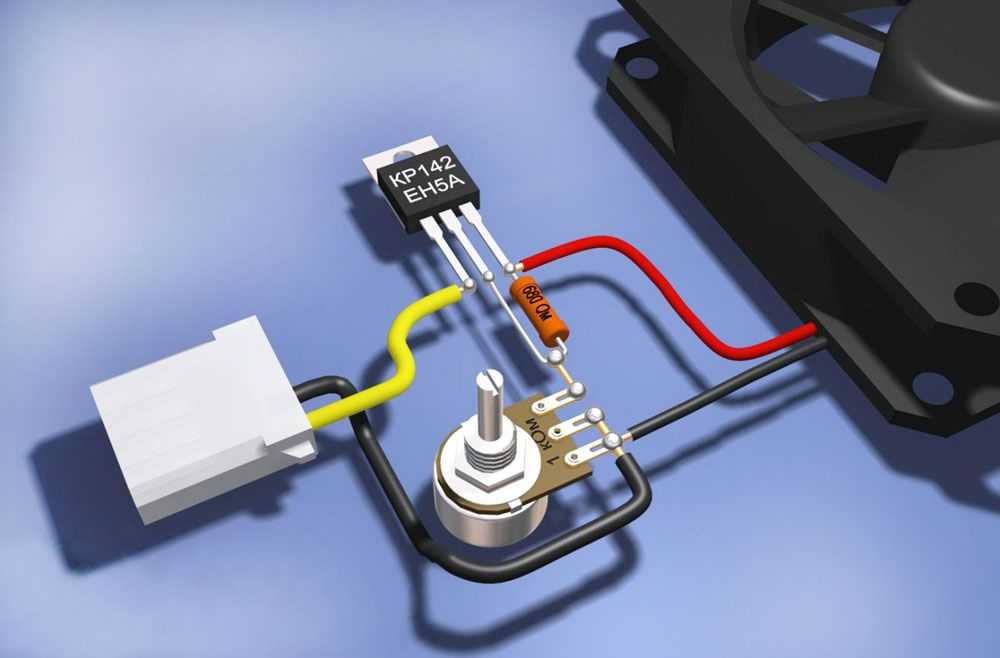

Очень часто встречают в качестве ограничителя тока заряда аккумуляторов например, свинцовых в носимых фонарях и маломощных радиоприемниках. Недостатки такой схемы очевидны – нет контроля уровня заряда аккумулятора, их выкипание, недозаряд, нестабильность напряжения. Как понизить и стабилизировать напряжение постоянного тока. Чтобы добиться стабильного выходного напряжения можно использовать параметрические и линейные стабилизаторы.

Линейный преобразователь LM позволяет стабилизировать любое значение напряжения, он регулируемый до 37В, вы можете сделать простейший регулируемый блок питания на его основе. Если нужно незначительно снизить напряжение и стабилизировать его описанные ИМС не подойдут. Чтобы они работали должна быть разница порядка 2В и более. Для этого созданы LDO low dropout -стабилизаторы. Их отличие заключается в том, что для стабилизации выходного напряжение нужно, чтобы входное его превышало на величину от 1В.

Пример такого стабилизатора AMS, выпускается в версиях от 1. Конструкция всех вышеописанных линейных понижающих стабилизаторов последовательного типа имеет существенный недостаток — низкий КПД. Чем больше разница между входным и выходным напряжением — тем он ниже. Они просто включают и выключают напряжение с частотой до кГц пульсации минимальны.

А действующее напряжение стабилизируется на нужном уровне. А схема включения аналогичная линейным аналогам. Для повышения напряжения производят импульсные преобразователи напряжения.

Они могут быть включены и по схеме повышения boost , и понижения buck , и по повышающе-понижающей buck-boost схеме. Давайте рассмотрим несколько представителей:. Плата на базе LM, работает на повышение и понижение выходного напряжения.

Плата преобразователь на FP, подходит для сборки 5 V источника питания, например powerbank. С помощью корректировке номиналов резисторов может перестраиваться на другие напряжения, как и любые другие подобные преобразователь — нужно корректировать цепи обратной связи. Платы могут иметь регулировку выходного напряжения, а в некоторых случая и ограничения тока, что позволяет сделать простой и эффективный лабораторный блок питания. Большинство преобразователей, как линейных, так и импульсных имеют защиту от КЗ.

Для корректировки переменного напряжения используют два основных способа:. Автотрансформатор — это дроссель с одной обмоткой. Обмотка имеет отвод от определенного количества витков, так подключаясь между одним из концов обмотки и отводом, на концах обмотки вы получаете повышенное напряжение во столько раз, во сколько соотносится общее количество витков и количество витков до отвода. Промышленностью выпускаются ЛАТРы — лабораторные автотрансформаторы, специальные электромеханические устройства для регулировки напряжения.

Очень широко применение они нашли в разработке электронных устройств и ремонте источников питания. Регулировка достигается за счет скользящего щеточного контакта, к которому подключается питаемое устройство. Недостатком таких устройств является отсутствие гальванической развязки. Это значит, что на выходных клеммах может запросто оказаться высокое напряжение, отсюда опасность поражения электрическим током.

Трансформатор — это классический способ изменения величины напряжения. Здесь есть гальваническая развязка от сети, что повышает безопасность таких установок. Величина напряжения на вторичной обмотке зависит от напряжений на первичной обмотки и коэффициента трансформации.

Отдельный вид — это импульсные трансформаторы. Они работают на высоких частотах в десятки и сотни кГц.

Используются в подавляющем большинстве импульсных блоках питания, например:. В магазинах часто встречаются электронные траснформаторы, на их вход подаётся сетевое напряжение В, а на выходе например 12 В переменное высокочастотное, для использования в нагрузке которая питается от постоянного тока нужно дополнительно устанавливать на выход диодный мост из высокоскоростных диодов.

Внутри находится импульсный трансформатор, транзисторные ключи, драйвер, или автогенераторная схема, как изображена ниже. Достоинства — простота схемы, гальваническая развязка и малые размеры. Недостатки — большинство моделей, что встречаются в продаже, имеют обратную связь по току, это значит что без нагрузки с минимальной мощностью указано в спецификациях конкретного прибора он просто не включится. Отдельные экземпляры оборудованы уже ОС по напряжению и работают на холостом ходу без проблем.

Используются чаще всего для питания 12В галогенных ламп, например точечные светильники подвесного потолка. Мы рассмотрели базовые сведения о напряжении, его измерении, а также регулировки. Современная элементная база и ассортимент готовых блоков и преобразователей позволяет реализовывать любые источники питания с необходимыми выходными характеристиками. Подробнее о каждом из способов можно написать отдельную статью, в пределах этой я постарался уместить базовые сведения, необходимые для быстрого подбора удобного для вас решения.

понизить напряжение

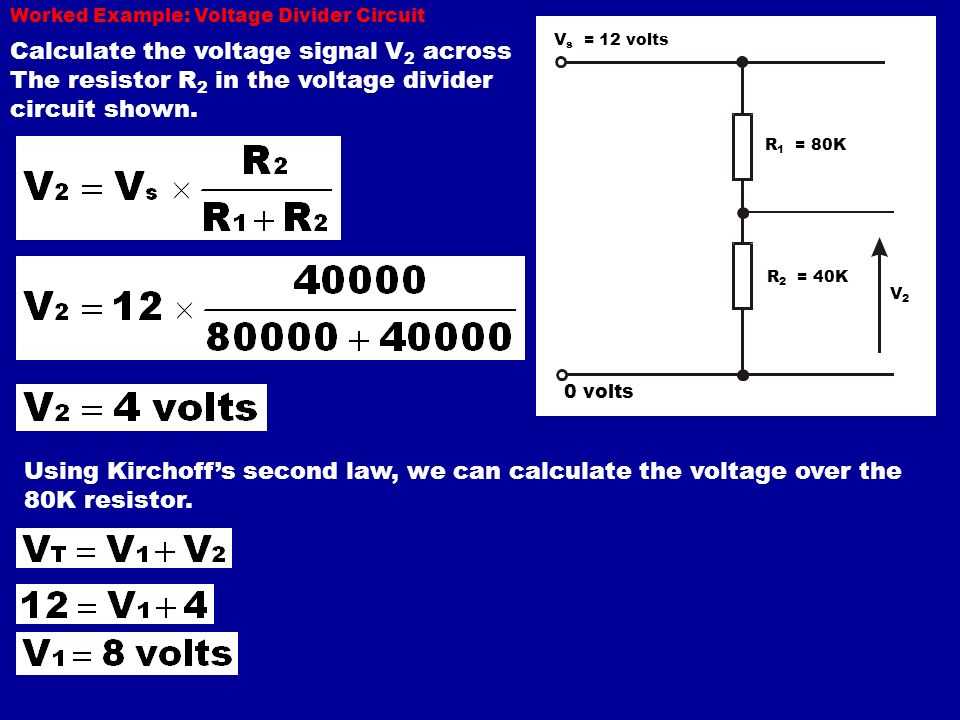

Излишнее значение напряжения можно также “удалять”, используя делитель напряжения. Выходное напряжение делителя зависит от значений используемых в двух его плечах сопротивлений резисторов. Выходное напряжение делителя напряжения вычисляется по формуле:. Используя данную формулу и задавшись тремя известными используемыми заранее величинами, всегда можно найти требуемую четвертую.

lm понижает напряжение до 3в, но работает не корректно то есть начинает прыгать от . с резистором на 1КОм скока будет напруга на 5мм Диоде?.

Делитель напряжения

Работа резистора заключается в ограничении тока , протекающего по цепи. НЕ в превращении тока в тепло, а именно в ограничении тока. То есть, без резистора по цепи течет большой ток , встроили резистор — ток уменьшился. Рассмотрим работу резистора на примере лампочки на схеме ниже. Имеем источник питания, лампочку, амперметр, измеряющий ток , проходящий через цепь. И Резистор. Когда резистор в цепи отсутствует, через лампочку по цепи побежит большой ток , например, 0,75А. Лампочка горит ярко. Лампочка горит менее ярко.

Бестрансформаторное электропитание.Конденсатор вместо резистора

Делитель напряжения используется в электрических цепях, если необходимо понизить напряжение и получить несколько его фиксированных значений. Состоит он из двух и более элементов резисторов, реактивных сопротивлений. Элементарный делитель можно представить как два участка цепи, называемые плечами. Участок между положительным напряжением и нулевой точкой — верхнее плечо , между нулевой и минусом — нижнее плечо. Делитель напряжения на резисторах может применятmся как для постоянного, так и для переменного напряжений.

Регистрация Вход. Ответы Mail.

Как уменьшить напряжение с 5 до 3.3 вольт?

В течение нескольких дней добросовестно пытался перечитать все 30 страниц раздела – понял, что проще всё же будет спросить. Суть вопроса: У ребёнка есть ночничок в виде ёлочки, в которой используется многоцветный светодиод. Заколебавшись менять в нём батарейки решил подключить его к блоку питания благо их навалом. По классической формуле неоднократно приводимой тут посчитал: выходное напряжение 6. Нашёл такой резистор впаял последовательно.

Формулы, позволяющие рассчитать сопротивление для понижения напряжения

Хабр Geektimes Тостер Мой круг Фрилансим. Arduino Электроника Железо Микроконтроллеры. Всем привет. Мне надо запитать wifi модуль esp Однако он очень требователен к питанию и от 5 вольт тупо сгорит. Подскажите как уменьшит ток с 5 до 3. В интернете видел что можно сделать делитель напряжения из резисторов , но не знаю какие номиналы брать. АртемЪ Jump.

Вообще не шарю как все это делается, услыхал только что нужен какой-то балластный резистор. Нужна схема и значение резистора.

Теория и практика. Кейсы, схемы, примеры и технические решения, обзоры интересных электротехнических новинок. Уроки, книги, видео.

Регистрация Вход. Ответы Mail. Вопросы – лидеры Задача по физике 1 ставка. Провод КСПВ, вопрос к электрикам 1 ставка.

Тема в разделе ” Схемотехника, компоненты, модули “, создана пользователем Dehard4z , 24 мар

Допустим, вы построили модель игрушечной железной дороги и хотите освещать платформу главного вокзала, но не слишком ярко, чтобы соседи не заметили и не подумали невесть что. Для этого достаточно в схему, составленную выше, дополнительно ввести резистор. Новая схема, с добавленным сопротивлением, изображена на рис. В главе 4 уже был пояснен термин ” резистор “; он происходит от латинского resistio — со-противляться, поскольку сопротивляется движению через него электронов. Появление в схеме резистора уменьшает количество носителей электрического заряда, протекающих в проводниках, а чем меньше их пройдет через нить накалиьания лампы, тем меньше света она даст. Для расчета тока, текущего через любой элемент схемы до и после введения резистора, можно воспользоваться законом Ома подробнее об этом замечательном правиле шла речь в главе 1.

Поиск новых сообщений в разделах Все новые сообщения Компьютерный форум Электроника и самоделки Софт и программы Общетематический. Каким резистором можно понизить напряжение? Я думаю не стоит играться с изменениеем низкого напряжения в меньшую сторону!

Эффективный способ регулирования напряжения

\$\начало группы\$

Какой самый энергоэффективный способ снизить напряжение? Я хочу понизить 9В до 5В. Но если я использую сопротивление, разве оно не потребляет энергию?

• напряжение

\$\конечная группа\$

1

\$\начало группы\$

Да, резистор потребляет энергию, но это не главная причина его не использовать. Падение напряжения на резисторе будет меняться в зависимости от тока, поэтому, если ваша нагрузка непостоянна (она никогда не бывает), напряжение будет меняться. Это не то, что вы хотите от регулятора. Никогда не используйте последовательный резистор в качестве регулятора напряжения!

Существует две большие категории регуляторов напряжения: линейные и переключатели.

Линейный регулятор обычно имеет три ножки: входной контакт, заземление и выходной контакт. Типичный пример: LM7805. Они имеют хорошую регулировку и просты в использовании. Главный недостаток: они неэффективны. Ток нагрузки проходит через регулятор и вызывает там падение напряжения, как это было бы с последовательным резистором. Если ваша цепь 5 В потребляет 1 А, вы получите этот 1 А от 9V, поэтому нагрузка 5 Вт потребует от вашего источника питания 9 Вт, что составляет КПД 55%. Это становится еще хуже, если ваше входное напряжение выше, например 24 В. При таком высоком входном напряжении регулятор нуждается в значительном охлаждении. Вам не нужен линейный регулятор для такого рода приложений.

Коммутатор (или SMPS, импульсный источник питания) является решением. При этом используется катушка для создания магнитного поля, которое, в свою очередь, преобразуется обратно в выходное напряжение. Коммутаторы немного сложнее в эксплуатации, чем линейные регуляторы, но они намного эффективнее; эффективность 9Часто возможны 5%. Поскольку они работают на более высоких частотах (от сотен кГц до нескольких МГц), компоновка платы позволяет уменьшить излучение. Правильный выбор компонентов и тщательная компоновка печатной платы также важны для достижения высокой эффективности.
Хорошей новостью является то, что переключатели сегодня очень распространены, а их конструкция намного проще, чем 20 лет назад; многим коммутаторам требуется всего четыре внешних компонента. У TI есть серия Simple Switcher (урожденная National Semiconductor) с онлайн-инструментами проектирования.

АндрейКо сделал интересное замечание. Существуют модули переключателей, которые можно использовать в качестве замены линейного регулятора TO-220:

Как он говорит, они недешевы, но могут быть правильным решением, если вам нужен эффективный регулятор, но у вас его нет. опыт самостоятельной разработки коммутатора.

\$\конечная группа\$

4

\$\начало группы\$

В зависимости от того, что вам нужно, есть несколько способов; в основном, у вас есть компромисс между линейностью и энергоэффективностью.

Хотя делитель напряжения с резисторами является наиболее (в принципе) линейным решением, он не годится для источника питания: во-первых, потому что выходной ток разбалансирует делитель, а во-вторых, потому что он неэффективен.

Итак, у вас есть DC-DC преобразователи, которые делают именно то, что вам нужно (преобразуют одно напряжение в другое) и имеют разные характеристики по точности, шуму и эффективности.

Наиболее эффективным решением является понижающий преобразователь S-класса (импульсный), который использует тактовый сигнал и МОП-переключатели для создания более низкого напряжения, которое будет шумным и потребует фильтрации.

\$\конечная группа\$

4

\$\начало группы\$

Помимо предыдущих ответов, вы также можете использовать стабилитрон. Как и обычные диоды, они выдерживают обратное напряжение до определенного момента. Однако, в отличие от большинства диодов, этот порог напряжения является ключом к их использованию – они разработаны для пробоя при определенном пороговом напряжении (известном как напряжение стабилитрона). Если вы подключите стабилитрон параллельно нагрузке, напряжение на нагрузке будет очень близко к напряжению на стабилитроне, пока входное напряжение превышает пороговое значение.

Для повышения эффективности (поскольку стабилитрон используется для отвода напряжения) для ограничения тока следует использовать маломощный резистор (последовательно с нагрузкой).

\$\конечная группа\$

1

\$\начало группы\$

Почему бы не использовать 4-вольтовый стабилитрон последовательно с 9-вольтовым? Падение напряжения оставит вас с 5v. а 9v регулируется как есть. Практическое использование стабилитрона в закороченной конфигурации может быть стабилизацией переменного тока в условиях избытка мощности. Кроме того, при последовательном включении стабилитрона без резистора вы получаете более высокие доступные импульсные токи с меньшими токами утечки во время простоя.

\$\конечная группа\$

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Требуется, но никогда не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания, политикой конфиденциальности и политикой использования файлов cookie

.

Снижение напряжения переменного тока с помощью резисторов

\$\начало группы\$

Я хочу уменьшить 220 В переменного тока до 5 В переменного тока и использовать один резистор на 100 кОм и другой резистор на 2 кОм. Два резистора соединены последовательно и измеряют напряжение от середины двух резисторов. Я доволен результатом, который получаю. Он дает 4,5 В переменного тока, но проблема в том, что резистор 100 кОм нагревается. Я не использовал 4,5 В переменного тока ни для чего, если вы говорите, что ампер становится высоким.

Мой вопрос: нормально ли нагревается резистор 100 кОм? Я мог бы поставить 20 мАч на 4,5 В переменного тока. Если ответ на мой вопрос “нет”, то что я должен сделать, чтобы заставить его работать?

Вот моя схема:

Ответ Клаудио Ави Чами – это ответ на мой вопрос, он очень хорошо объяснил, поскольку он ответил на мой вопрос, я отмечаю его как ответ, но мне нравится ответ Вискиджека. Он дал мне лучшее представление о том, что я пытаюсь сделать.

• напряжение
• резисторы
• делитель напряжения

\$\конечная группа\$

8

\$\начало группы\$

* Опасно *

Судя по вашему вопросу, вы, вероятно, пытаетесь выполнить прямое бестрансформаторное подключение к сети 220 В переменного тока. Существует СЕРЬЕЗНЫЙ РИСК смерти от поражения электрическим током в том, что вы делаете!!!!

* Опасно *

Надеюсь, вы серьезно отнесетесь к моему предупреждению. Если вы все еще хотите получить ответ на свой вопрос, посчитайте сами и убедитесь, что мощность, рассеиваемая резистором 100K, близка к 1/2 Вт. В зависимости от размера резистора он может сильно нагреться и даже сгореть. Обычно бестрансформаторные блоки питания делают с последовательно включенными конденсаторами, но если вы не ОЧЕНЬ осторожны, то рискуете своей жизнью.
