Идеальный сервер умного дома на Home Assistant, часть 1 (аппаратная) / Платформа ПК / iXBT Live

В этой статье хочу рассказать про компоненты, из которых лучше всего собрать сервер умного дома. У меня стояла более сложная задача — покрыть участок 15 соток с баней и основным домом, между которыми около 15 метров. Также хотелось организовать медиасервер, а для него нужно что-то более менее производительное. В итоге остановился на такой связке — основной сервер Raspberry Pi4B 8GB в корпусе Argon One с поддержкой M.2 SATA SSD диска + оригинальный блок питания Raspberry на 3A, дополнительный мини-сервер — шлюз Xiaomi EU — прошитый в OpenWRT, который может также работать самостоятельно (децентрализация системы и повышение отказоустойчивости). Ссылки на все товары из этой статьи будут в конце.

Введение

Данная статья будет в основном только про аппаратную часть (серверную) умного дома. На рынке существует много различных вариантов для сервера, но сервер на Raspberry Pi является самым распространенным. До этого времени у сборки на Raspberry был один очень существенный недостаток — основным хранилищем данных и системы была microSD карта, которая под большими нагрузками и огромными количествами циклов чтение\запись очень быстро приходила в негодность (около года жили брендовые карты памяти, более дешевые уже через несколько месяцев вызывали проблемы). Совсем недавно начали появляться платы расширения с поддержкой SSD дисков, которые полностью решают проблему с microSD. А буквально с месяц назад появился проект Argon One M.2 — специальный корпус для Raspberry Pi, даже я бы сказал серверная оболочка, которая имеет пассивное\активное охлаждение, встроенное ПО для управления кулером и настройкой кнопок питания, платой расширения, которая дает 2 полноценных HDMI порта, вместо micro HDMI. Также 3.5mm аудио выход переносится с боковой части на заднюю, где все порты, что намного удобнее. Отдельно докупается плата M.2 для Argon One (либо сразу идет в сборке) — позволяет использовать только SSD NGFF (SATA, ключи B\B+M), диски NVME не поддерживаются.

Сердце сервера умного дома — Raspberry Pi4B 8GB

Raspberry Pi4 была выпущена в 2019 году, позднее уже появилась версия 4B (B считается лучше, чем А, бывает еще символ + в версии, который означает незначительное улучшение). Версия 4B на 8GB вышла совсем недавно. Вернее ее анонсировали сразу, но купить стало возможно только недавно. Я взял сразу на 8GB. Для умного дома вполне хватит и 2GB, но если хотите поставить что-то еще на сервер кроме умного дома, то лучше брать 4Gb, либо 8.

Технические характеристики

Процессор: Broadcom BCM2711
4 ядра Cortex-A72 (ARMv8)
64-bit SoC @ 1.5 GHz
RAM: 2\4\8GB
Питание: USB Type-C (5V, минимум 3А).Возможно питание через GPIO (5V, минимум 3А).
Порты и разъемы: 2 порта Micro-HDMI (одновременная поддержка двух мониторов с разрешением 4K), 2 порта USB 2.0, 2 порта USB 3.0, 1 порт Gigabit Ethernet (RJ45, 1000Base-T), 1 порт microSD (для операционной системы и хранения данных). Рекомендуется использовать карты объемом минимум 8Gb. Протестирована работа с картами до 128Gb., 40 пиновый GPIO, 3.5мм Audio, Display\Camera Connector, Power over Ethernet (PoE)
Беспроводные интерфейсы: Двухдиапазонный WiFi (2.4 GHz и 5.0 GHz IEEE 802.11ac/n), Bluetooth 5.0, BLE (Bluetooth Low Energy)
Индикаторы: Встроенные светодиоды: индикация питания, работа с microSD картой, режим работы Ethernet.

Сама плата производится в Великобритании. Поставляется в красной коробке, очень маленького размера. Raspberry не навязывает никаких аксессуаров и в базовой комплектации идет только плата. На официальном сайте, можно найти еще оригинальное зарядное 5V 3A (для 4 версии компьютера нужно минимум 3A).

В комплекте только плата, буклет с базовыми “инструкциями” в картинках — руками не трогать за компоненты, брать за торцы и т.д. Также есть подробная инструкция на многих языках. Размеры платы 8,5см на 5,6см — чуть больше пластиковой банковской карты.

Плата крупным планом. Есть разъем для дисплея, разъем для камеры. 2 micro HDMI разъема, вход Type-C для питания. Вход 3.5mm для наушников. Справа 1 LAN (POE), 2 USB2.0 и 2 USB3.0. Сверху плата GPIO (интерфейс ввода/вывода общего назначения) — компьютер можно запитать от GPIO.

С обратной стороны есть только microSD разъем. Даже если будем использовать SSD, microSD нужен для записи специального образа, который будет по умолчанию грузить плату с SSD (типа как в Windows в BIOS переключается). На плате есть отверстия для прикручивания к чему-нибудь — многие корпуса с Алиэкспресс прикручиваются с помощью этих отверстий.

Компьютер очень компактный. Сложно представить, что к нему можно подключить 2 монитора 4K. Кстати, 4K при одновременно двух мониторах будет по 30fps. Если 1, то будет все 60fps. Компьютер не сверх мощный, но для сервера самое-то, главное энергопотребление и температурный режим.

При поиске на Алиэкспресс платы Raspberry, сразу замечаешь, что каждый продавец хочет вам продать свой «самый лучший» набор: обычно это сама плата, какой-нибудь корпус, ноунэйм блок питания, неизвестная карта памяти и обычно пару проводов (HDMI или другие). Не советую брать такие комплекты, так как качество аксессуаров там на очень низком уровне. Найти же чисто голую плату в продаже сложно, но можно. Там где я покупал, была опция плата + алюминиевые радиаторы. Именно такой вариант я и заказал. Радиаторы мне не пригодились, но это было дешевле, чем покупать ненужные наборы.

Argon One — лучший корпус для Raspberry

С чистой совестью могу назвать Argon One лучшим корпусом для одноплатника Raspberry. Такой корпус обойдется в 20$ за версию без платы расширения M.2, но мы здесь собрались именно ради этой самой платы M.2 — за такой вариант придется выложить около 43$. Цена не сильно высока, по сравнению с безымянными корпусами неизвестных производителей. Плюс здесь мы получаем полноценные HDMI в итоге, управляемое (настраиваемое) активное охлаждение + качественное продуманное пассивное охлаждение (толстый алюминиевый корпус отводящий тепло с процессора и RAM через теплопроводящие силиконовые проставки). Ну и вишенка на торте — плата M. 2, которая решает проблему быстро выходящих из строя microSD карт. Поставляется корпус в фирменной коробке, по размеру чуть больше самой платы Raspberry.

В комплекте корпус, аксессуары вложенные в него, инструкция на английском по настройке.

Все разъемы вырезаны идеально. Также очень удобно, что все разъемы выведены в одно место (сама плата имеет выходы на разные стороны). Нижняя часть здесь — плата расширения M.2 с USB3.0 разъемом (есть версии без нее).

Под магнитной крышкой удобно выведена плата GPIO. Очень удобно использовать пины Raspberry — нет нужды разбирать корпус. Кстати питать плату можно и через пины 5V и GND (помните про минимум 3А).

А вот, собственно, и все содержимое корпуса. Слева верх корпуса, в нем есть кулер и плата для управления им. Также тут пины GPIO, которые выходят на саму крышку корпуса. Весь корпус из металла. Обратите внимание на 2 массивных прямоугольных куска металла слева — это для процессора и RAM. Также на плате есть переключатель, который покажу чуть позже. Правая часть — плата расширения M.2. На ней слот M.2 и USB3.0 разъем. Как видно, диски SSD подходят разного размера, вплоть до 2280. Единственное, NVME диски не поддерживаются. USB3.0 перемычка папа-папа по центру фото служит для соединения платы M.2 с самим корпусом Argon (с самой платой Raspberry). Снизу — конвертер HDMI, Audio 3.5mm. В пакетике винты и силиконовые проставки.

Две части корпуса крупным планом. На левой (основной) части есть «джампер» — специальный переключатель пинов. Он имеет 2 положения: 1-2 (ручное включение компьютера по нажатии на кнопку) и 2-3 (всегда включен- при отключении электричества и его восстановления, компьютер сам запускается). Естественно, я поставил его в положение 2-3 (нам важно, чтобы сервер работал нон-стоп 24\7). Вообще я хочу купить самый простой ИБП для роутера и сервера умного дома, чтобы они всегда были онлайн. Также на плате есть IR (инфракрасный) приемник для дистанционного включения\выключения компьютера, но для моих задач, это не нужно.

Плата-конвертер. Выводит все разъемы с Raspberry на одну сторону корпуса. Конвертирует micro HDMI в 2 полноценных HDMI (как показывает практика, полноценные HDMI прилично дешевле и вообще их куда проще найти).

Набор аксессуаров — силиконовые ножки на корпус, винтики, силиконовые теплопроводящие прокладки.

SSD диск формата M.2 2280 от Netac — 240GB

На секунду оставим корпус, так как для сборки сервера нам не хватает последней детали — SSD диска.

Самым дешевым и проверенным сейчас является производитель Netac. Давно пользуюсь их HDD и SSD и ничего плохого про них сказать не могу. Взял на 240GB, хотя для умного дома и 120GB с головой хватило бы на всевозможные расширения (меньше 120 не делают просто уже), так как хочу запустить медиасервер на Raspberry. Приходит диск в коробке полностью на китайском. Есть надпись 3 года гарантии. Диск SATA (6GB\s). Формат M.2 2280 (длины диска).

На передней стороне модуль памяти. Видно, что есть 1 свободный слот — в версии 480GB (максимальная для такого формата диска, NVME может быть и на 2TB, но нам он не подходит) — будет тут еще один модуль памяти. Бумажка с серийником обязательна, при ее удалении обнуляется гарантия (гарантия кстати рабочая, знакомый получил бесплатно замену за нерабочий по приезду диск. Не от магазина, а от производителя). В комплекте есть отвертка и 2 винта (не нужны нам, в корпусе уже есть винт).

К слову, чтобы больше не возвращаться к диску — максимальная его температура — 73.6 градуса при постоянной записи на него. Скорость записи прямо зависит от нагрева диска.

При тестировании диска, первые минут 7 скорость записи была около 250МБ\с, а после разогрева стала постепенно падать с 250 до 180, потом до 130 и в конце до 50МБ\с. Емкость диска проверена, скорость чтения не падала — 250МБ\с. Это скорость чтения\записи не через SATA, а через USB3.0 плату от Argon, то есть реальные показатели, как оно и будет на сервере. Скорость более чем хорошая, такого конкретного разогрева диска на сервере не будет.

SSD диск кстати приходит неразмеченный. Нужно через Disk manager (Менеджер дисков Windows) создать новый том, следуя стандартным настройкам мастера настроек.

Сборка сервера умного дома

Первым этапом плата-конвертер соединяется с Raspberry. Также теплопроводящие силиконовые проставки наклеиваются на процессор и оперативную память.

Далее плата вставляется в пины GPIO и привинчивается к корпусу. В плату расширения M.2 вставляется диск SSD. Обратите внимание, что диск прикручивается черным винтом, а золотой остался внизу как поддержка диска. Не перегибайте SSD диск.

Перед скручиванием корпуса нужно применить небольшое улучшение — нужно поменять приоритет загрузки системы с microSD карты на SSD диск. Для этого в программе Raspberry Pi Imager, которая скачивается здесь, выбирается Misc Utilities Imager -> Bootloader -> USB boot. Записывается это на microSD карту (она становится загрузочной на 200МБ).

Ставите ее в Raspberry и подаете питание, когда зеленый светодиод перестанет мигать – выключаете и достаете карту — запись завершена.

После этого нужно установить операционную систему Raspberry OS (Lite версия без графического интерфейса). Рекомендую ставить именно ее, можно поставить Home Assistant и без нее, но тогда сервер не сможет больше ничего делать, кроме запуска Home Assistant. В том же прошивальщике выбираете Raspberry Pi OS Lite 32bit и пишите образ уже на SSD. Диск ваш станет определяться как и СД карта — 200МБ. Не пугайтесь, это часть диска фрагментируется под загрузочный раздел, так и должно быть (через диспетчер дисков Windows можно вернуть все как было — удалить загрузочные разделы и вернуть реальный размер диска одним разделом, если нужно).

После этого ставим диск в корпус и можно все скручивать. Финальным шагом является установка USB перемычки, соединяющей плату M.2 с корпусом. Не забудьте про нее, а то загрузка OS не пойдет. Сервер готов к использованию (вернее аппаратная часть готова).

Программная настройка Raspberry OS и Home Assistant

На программной части в этой статье останавливаться не буду. Для нетерпеливых, вот видео от уважаемого Alex Kvazis по настройке системы (кстати тоже на SSD диск). Просто спокойно делаете все по шагам — проще простого.

Важно. Если у вас не идет загрузка «зависимостей» через интернет на Raspberry (нет внешнего выхода в сеть), то посмотрите урок 1.1, который решает эту проблему (нужно WiFi сети дать больший приоритет).

По настройке только отмечу 1 этап — настройка локализации Raspberry. Здесь нужно выбрать ru-RU-UTF-8 и делается это пробелом на клавиатуре. Alex пропустил этот момент, пришлось потупить, пока не нашел.

Питание сервера умного дома

Raspberry Pi4B требует минимум 3А для бесперебойной работы сервера. Блоки 5В, выдающие полноценные 3А, можно посчитать на пальцах. Я изначально использовал блок QC3.0 с Fasttech (типа их фирменный), потом все же раскошелился на оригинальную Raspberry зарядку. Стоит кстати недорого, по цене обычных зарядок из китая.

Параметры: вход 100-240V 50\60Hz, выход 5.1В 3А, кабель 1.5 метра 18AWG, коннектор Type-C, вилка EU.

Блок сделан по заказу UK в Камбоджии, даже не Китай. Сделан конечно очень качественно, ничего не скажешь. Есть в 2 цветах: черный и белый. Крайне не рекомендую использовать паленые китайские блоки, тем более, те, что идут в универсальных наборах — от блока питания зависит очень много, при недостатке мощности сервер может тупить + надежность блока очень важна.

Zigbee координатор

Zigbee считается самым распространенным беспроводным протоколом на данный момент. Все ввиду низкого потребления и ячеистости сети — то есть некоторые устройства могут быть репитерами (повторителями сигнала), которые расширяют сеть и снижают нагрузку на координатор (головное Zigbee устройство).

Для умного дома Home Assistant требуется универсальный Zigbee «стик» (специальный Zigbee USB модуль в виде флешки). Данный модуль позволяет подключать к умному дому любые Zigbee устройства, не важно какого бренда.

Это не заводские устройства. Их паяют энтузиасты и продаются они здесь: тыц.

Самым первым был стик CC2531 (заводской кстати), у него была очень маленькая дальность покрытия и минимальное число устройств в сети. На смену ему пришел стик V3 на модуле CC2538. Недавно вышел новый V4 на модуле CC2652P (разницы между CC2538 и CC2652 огромной нет, а вот разница по сравнению с CC2531 колоссальная). У меня модуль CC2562P с модулем Ebyte E72 (есть также RFstar, но это совсем не принципиально). Есть также менее и более мощные антенны — у меня например на 12dBi (стоит в частном доме в котельной).

Zigbee стик рекомендуется подключать на некотором удалении от самого сервера, чтобы не создавать помехи. Для этих целей подойдет любой usb 2.0 — 3.0 удлинитель, который часто идет в комплекте с мышкой\флешкой и т.д.

Вот кстати некоторые другие самоделки, купленные через ZigБЕРУ группу. Слева вверху — шлюз Xiaomi EU версии, прошитый в OpenWRT и установленным Home Assistant — у него 250МБ памяти, есть динамик и подсветка. Можно включать радио или звуковые оповещения через Google TTS. Вся система запускается в оперативной памяти и обнуляется каждый перезапуск (нет проблем с картами памяти). Это самое дешевое устройство для умного дома Home Assistant — в нем есть Zigbee модуль, BT Mesh модуль, что позволяет через разные интеграции подключать любые устройства умного дома. Минус — очень слабое устройство с технической точки зрения, которое по факту работает на пределе (но работает и ничего не тормозит — просто тяжелые интеграции вы не поставите). Данный шлюз — идеальное решение для небольшой дачи, дома или же для новичков в умном доме.

Далее слева внизу — 8 канальное реле с сухими контактами — может выступать как обычное реле с беспроводным управлением, либо как контроллер любых внешних датчиков\сенсоров.

Справа вверху — сенсор Co2 на модуле SenseAir S8 (довольно дорогой модуль), но славится своей точностью.

Снизу справа — тот же Zigbee стик, просто с другой стороны.

Архитектура умного дома для больших площадей покрытия

Возвращаемся к покрытию основного дома и гостевого, между которыми около 15 метров. Понятное дело, что требуется в первую очередь сеть WiFi. Xiaomi EU шлюз имеет не очень мощный WiFi модуль, поэтому лучше, чтобы WiFi роутер\репитер был как можно ближе (опять же интернет нужен только для дистанционного управления, а так, все устройства общаются со шлюзом по Zigbee и все работает шустро).

Основной сервер. Raspberry Pi4B 8GB + Argon One корпус + SSD диск + Zigbee стик 2652P. Я сервер разместил в котельной, так как там есть и питание и WiFi роутер с LAN портом и куча свободного места, где можно все это добро удобно расположить и в тоже время ограничить доступ посторонним. Далее Zigbee устройства наполняют сеть. Те, что питаются от сети 220V, обычно являются еще и репитерами — расширяют сеть. Понятно, что не все работает по Zigbee, есть еще WiFi устройства (обычно самодостаточные продукты, типа умного пылесоса, лампочек, увлажнителей, обогревателей и т.д.), Bluetooth датчики или устройства. Я стараюсь избегать Bluetooth протокола из-за небольшой дальности работы и необходимости еще одного шлюза.

Дополнительный сервер. Xiaomi EU шлюз. Гостевой дом у меня небольшой, всего около 30 кв. метров. Для его покрытия с лихвой хватает шлюза сяоми с Home Assistant. В гостевом доме устройств и датчиков не сильно много, поэтому разворачивать еще один сервер на Raspberry было бы расточительно. Также настроено общение между основным сервером и дополнительным по MQTT (протокол общения по типу подписчик-издатель, то есть кто-то публикует сообщения, а кто-то их слушает).

Таким образом, в основном сервере можно управлять сразу всем, что есть и в основном доме и в гостевом, а в случае аварии на основном сервере, дополнительный продолжает работать. Вообще, в идеале, делить сеть на как можно большее число серверов, но это очень дорого и сложно.

Вывод

В данной статье рассмотрели из каких компонентов лучше собрать умный дом на Home Assistant. По соотношению цена-качество-удобство использования, это считается лучшей сборкой на данный момент. Знаю, что некоторые сидят на Intel NUC, но NUC сервер прилично дороже сборки на Raspberry. NUC обычно продается как голая материнская плата и если посчитать все затраты на накопитель, RAM память, блок питания, то получается уже кругленькая сумма. Можно также использовать старый компьютер или ноутбук, но тут вопрос уже сколько он проживет и плюс потребление ноутбука и Raspberry несравнимо.

Ссылки

Полезные ссылки на товары из этой статьи, кроме самоделок, которые можно купить в специализированной группе.

Raspberry Pi4B 8GB (и другой объем)

Argon One M.2 корпус

Оригинальный блок питания Raspberry

SSD Netac 240GB (и другие объемы)

Умный дом своими руками: полтора года спустя

Больше года назад я написал статью для ITC.UA про свой «немного» умный дом. Тогда я строил его по принципу «что поймал на распродажах», мало заботясь о том, как вся эта техника будет работать совместно. В результате получил абсолютный зоопарк устройств, никак не работавших друг с другом, либо требовавший для связи отдельные устройства типа SmartThings Hub или Raspberry. Наигравшись, я понял что все же стоит выбрать одну платформу, как основу для автоматизации своего дома, и уже вокруг нее строить умный дом… Но для начала давайте снова поговорим, что же такое умный дом в наших реалиях, и чего реально достичь без массивной перестройки дома или замены всей электропроводки.

Что может умный дом: надежды и реалии в городской квартире

Сама фраза «умный дом» звучит очень привлекательно для любого техномана (читай гика), но при практической реализации сталкиваешься с огромным количеством ограничений. Прежде всего, при попытке строить такой дом, надо понимать, что именно вы бы хотели сделать «умным». Давайте рассмотрим основные сценарии:

Управление освещением

Надежды: Включение выключение освещения по расписанию, удаленное включение выключение, как с использованием дополнительных выключателей (настенных или пультов), так и при помощи смартфона, а также голоса; изменение яркости светильников (аналог диммирования) или же изменение цвета светильников.

Реалии: Если вы не делаете ремонт в квартире со сменой всей электропроводки, ваши возможности очень ограничены. Дело в том, что большинство умных включателей/выключателей требуют, чтобы к ним было подведено два электропровода: ноль и фаза. В реалиях большинства наших квартир к выключателям подводят только «фазу». Безусловно, есть варианты «умных» выключателей, которые работают только на одном проводе, но таких в разы меньше. Другой вариант решения этой задачи – менять лампочки на «управляемые», но этот вариант не подойдет для люстр и светильников с нестандартными лампочками (например, галогенными или маленькими LED).

Управление температурным режимом в квартире

Надежды: Включение/выключение отопления, теплого пола, кондиционеров по каким-то сценариям. Например включать отопление только за час до вашего прихода домой с работы, чтобы весь день не тратить электроэнергию на согревание пустого дома, или же автоматически включать кондиционеры когда становится сильно жарко.

Реалии: Использование централизованного термостата для управления температурой во всей квартире в наших реалиях чаще всего недостижимая мечта, как и индивидуальное управление отоплением в домах с вертикальной проводкой (перевожу — вы не можете «прикрутить» тепло только у себя в квартире, если у вас одна труба на весь подъезд). Что реально достичь – управление «теплым полом» (если у вас такой имеется), включение-выключение кондиционеров и обогревателей в зависимости от температуры в помещении. Один мой знакомый, который занимается отоплением, рассказывал, что ему в одной квартире удалось полностью заменить обогрев кондиционерами, достигнув при этом значительной экономии на оплате за отопление. Хотя, в домах с вертикальной разводкой слабо представляется сама возможность отказа от центрального отопления.

Голосовое управление светом/техникой

Надежды: Все мы помним «Джарвиса» и конечно же тоже хотим полностью управлять нашим умным домом с помощью Ассистента Google или Siri.

Реалии: Все хорошо, пока мы не хотим управлять нашим домом на родном нам украинском или русском языке. Решения на базе систем от «Яндекса» мы не рассматриваем принципиально (да и большинство из них не будут работать в Украине из-за блокировок), а вот самое доступное и массовое решение для голосового управления Ассистент Google пока еще очень плохо говорит по-русски (об украинском вообще молчу – его, к сожалению, просто нет). Настраивается через «танцы с бубном», не понимает половину команд которые доступны на английском….Короче, пока все еще глубокая бета.

Сигнализирование про «неожиданности» в доме

Надежды: Система может уведомлять в случае проникновения в дом, утечки газа или пожара.

Реалии: Уведомлять то она может, но только вас. К сожалению, из современных систем умного дома связываться с пультовой охраной может только Ajax, но она пока не может соединяться ни с какими другими системами, не имеет интеграции ни с Ассистентом Google, ни с Apple HomeKit.

Реализация умного дома

Проанализировав много разных решений, которые стоят не все деньги мира и которые можно собирать по частям, я остановил свой выбор на экосистеме от китайского бренда Xiaomi/Aquara. Она вышла самой бюджетной по цене (средняя стоимость одного элемента 5-20 долларов США), легко доступна в Украине (как в сети официальных представителей Xiaomi, так и через AliExpress), а также достаточно популярная, а значит онлайн всегда можно найти много документации и комментариев по разным устройствам. При этом самих устройств очень много – более сотни, не учитывая «коллаборации» компании с такими мировыми брендами как HoneyWell, Philips и IKEA. Итак, попробую рассказать каким именно умные устройства Xiaomi я уже использую в своей квартире. Надо заметить, что для наиболее комфортной работы всех устройств умного дома в приложении Mi Home надо выбрать регион «Китай» – очень много китайских устройств и датчиков отказываются работать если выбран другой регион. Другой вариант решения – ставить альтернативное приложение от народных умельцев, которое снимает такое ограничение.

Original Xiaomi Multifunctional Gateway

от 859 грн

Предложений: 1

«Головой» любого умного дома всегда является хаб. Именно он связывает все ваши устройства (большинство из них «общается» по протоколу ZigBee). Также есть модели, которые работают по протоколу Bluetooth, но их меньше и я их практически не использую. Хотя не так давно Xiaomi выпустила отдельный хаб, который работает по обоим протоколам. Сам по себе он может выполнять функции светильника, ночника (можно настраивать реакцию на движения) сирены или звонка, а также радиоприемника. После некоторых «танцев с бубном» его даже можно научить воспроизводить украинские радиостанции.

Умные лампочки Xiaomi Phillips

от 310 грн

Предложений: 4

Наиболее простой вариант умных LED лампочек, подходит в стандартный патрон E27, который чаще всего используется в наших домах. Цена одной лампочки начинается от $8, ее можно диммировать (увеличивать и уменьшать яркость), а также устанавливать таймер выключения. Можно использовать в группах (например, если в светильнике 3-4 лампочки). Цветные лампочки того же бренда (они же часто выпускаются под суббрендом Yeelight) стоят уже от $15.

NB: Есть как минимум три разные модели самых простых ламп от xiaomi Phillips. Они различаются функциями и возможностью добавления в Google Home. Уточните перед заказом, какая именно модель вам нужна и что она может.

Накладные беспроводные выключатели Xiaomi Aqara Wall Switch

от 365 грн

Предложений: 13

Эти выключатели прекрасно подойдут тем, кто решил менять обычные лампочки на умные. Они не требуют никакой дополнительной проводки и могут крепиться в любом месте в квартире. Разве что я бы советовал ставить их вместо существующих выключателей (провод в выключателе можно просто отсоединить) – для того, чтобы ваши родные не вырубили всю вашу автоматизацию выключением обычного выключателя. Бывают на одну и две кнопки. На каждую клавишу при этом можно повесить включение/выключение своей лампочки или комплекта.

Проводные выключатели Xiaomi Aqara Wall Switch

от 779 грн

Предложений:

от 999 грн

Предложений: 6

Этот вариант подойдет тем, у кого на выключатели завязан не только свет (например, вентилятор в ванной) либо «сложный свет» – набор из LED светильников в шкафу, люстра на 12 маленьких лампочек и тому подобное. В таком случае эти выключатели должны заменить ваши стандартные – они тоже будут смыкать/размыкать сеть. Но внимание, они бывают двух типов: «с нулем» и «без нуля». Если вы не переделываете проводку во всем доме, вам нужен вариант без нуля. Но и тут надо быть готовым к работе перфоратором, дело в том, что в большей части наших домов подрозетники (отверстие в стене в которую установлен выключатель) круглые, а китайцы используют квадратные. Потому вас ждет замена подрозетников и (или) дополнительное сверление стен для квадратных подрозетников.

Датчики температуры Aqara Smart Temperature Humidity Sensor

от 379 грн

Предложений: 31

Самый простой и дешевый датчик, измеряет температуру и влажность в помещении, где установлен. Не имеет никаких «экранчиков», все данные передаются напрямую в приложение. Может быть источником данных для сценариев по обогреву или увлажнению.

Датчик Aqara Water Sensor

от 385 грн

Предложений: 35

Используется для контроля затопления, реагирует на попадание воды. Если есть страх затопить свою квартиру или соседей, то стоит поставить.

Беспроводная кнопка Xiaomi Mijia Wireless Switch

от 237 грн

Предложений: 10

Дополнительная беспроводная кнопка, которая крепиться на двухсторонний скотч в любом месте вашего дома, и на которую можно привязать любое действие. Хотите, выключаете весь свет в доме перед уходом, хотите, включаете обогреватель или очиститель воздуха.

Датчик утечки газа MiJia Honeywell Gas Alarm

от 935 грн

Предложений: 13

Помогает предотвратить утечку газа. Можно настраивать чувствительность. Из неудобного: требует постоянного питания 220 В, так что учтите это при поиске места установки.

Датчик дыма Xiaomi Mi Honeywell Fire Alarm

от 797 грн

Предложений: 8

Аналогично предыдущему, используется для предотвращение пожара в помещении. Реагирует на малейший дым. Не требует отдельного питания, запитывается от батарейки. Может слать уведомления вам на телефон и (или) включать сирену.

Датчик движения Aqara Human Body Sensor

от 350 грн

Предложений: 25

Миниатюрный датчик движения, может работать как в светлое время суток, так и в темноте. Может использоваться для создания сценариев, связанных с движением. Как, например, сигнализация или просто ночник.

Робот-Пылесос Xiaomi RoboRock

от 7 999 грн

Предложений: 3

Существует довольно много моделей таких пылесосов, и на рынке они уже давно заняли нишу «народных». У меня стоит модель Xiaomi RoboRock Sweep One Vacuum Cleaner White S50. Достаточно умный «зверек», позволяет делать сухую и мокрую уборку, сам составляет карту вашего помещения, сигнализирует вам если вдруг застрял и сам возвращается после уборки на зарядку. С ним изначально возникли сложности — он не хотел «жить в Китае», как другие устройства Xiaomi, так как был залочен под Европу. Благо, легко решилось перепрошивкой.

Xiaomi Smart Air Purifier

от 4 749 грн

Предложений: 7

Вы тоже поддались панике этой осенью, когда в Киеве зашкаливали показатели качества воздуха? Моя жена – да, поэтому у нас дома появился очиститель воздуха от Xiaomi. На самом деле штука очень полезная и эффективная. Сравнивал как альтернативу с вариантами 2-в-1, в которых очиститель совмещен с увлажнителем воздуха, но остановился на отдельном варианте, так как увлажнитель требуется в разы чаще, чем очиститель, а в таких вариантах используется один фильтр на две системы, и его ресурс будет заканчиваться в разы быстрее. Фильтра хватает в среднем на полгода.

Прикроватный светильник MiJia Bedside Lamp V2

от 1 099 грн

Предложений: 4

Несмотря на то, что я предпочитаю электронные книги, иногда все же приходиться читать и бумажные. Именно для таких случаев купил себе «ночник». Оказалось, что он достаточно удобный, может менять цвет и яркость освещения, а также самостоятельно включаться и выключаться по расписанию.

Камеры Xiaomi

от 839 грн

Предложений: 21

В моем доме камеры использую для дополнительного мониторинга, а также с целью охраны. Всего их две: простая Xiaomi Yi Home и более функциональная Xiaomi IMILAB Xiaobai Smart Camera. Обе умеют записывать короткие ролики при обнаружении движения, к обоим есть доступ через интернет, а также поддерживается ночная съемка. Более продвинутая модель обладает лучшим объективом, записывает видео в разрешении 1920х1080 точек и может поворачиваться вверх-вниз и вправо-влево. Также она может использоваться как видеоняня для ребенка.

***

Пока это все типы устройств, которые у меня установлены. В планах еще уличная камера, а также отдельный управляемый увлажнитель воздуха. Ну и замена оставшихся «глупых» выключателей. Что приятно в этой системе, так это отсутствие необходимости сразу выкладывать за нее большие деньги, ведь можно автоматизировать свой дом поэтапно.

NB: Как и многие другие производители, Xiaomi старается ограничивать внешний доступ к своим устройствам, поэтому если вы вдруг захотите попробовать управлять своим «умным домом» через альтернативные системы, ищите паяльник. С другой стороны, это и возможность «открепить» свой дом от китайских серверов.

P.S. Недавно из-за ошибок доступа к камерам Xiaomi временно была отключена интеграция с Google Home, но хочется верить что это ненадолго.

Raspberry Pi Model 3 B + Domoticz + Xiaomi

Здравствуйте друзья

В своих обзорах устройств умного дома экосистемы Xiaomi — я уже неоднократно упоминал название Domoticz. Наконец у меня дошли руки поделится своими наработками на эту тему, и рассказать что же это такое и каким образом можно дополнить стандартные возможности умного дома от Xiaomi при помощи этой системы. В рамках одного обзора это рассказать невозможно, но нужно с чего-то начинать — поехали…

Вступление — пару слов о Domoticz

1. Что такое Domoticz ?
Это мультиплатформенное ПО с открытым кодом ориентированное на создание системы управления умным домом. Поддерживает большое количество различных устройств разных вендоров, в том числе работает с устройствами Xiaomi.
2. Какие устройства Xiaomi могут управлятся Domoticz?
Буду говорить только о тех устройствах, которые я проверил лично. На данный момент можно управлять шлюзом Xiaomi Gateway — и всеми устройствами которыми он управляет — кнопки, датчики открытия и движения, розетки ZigBee, выключатели Aqara. Так же поддерживаются осветительные гаджеты Yeelight — RGBW и White лампы, потолочный светильник Celling Light.
Читал про работу с bluetooth сенсорами miflora.
3. Для чего мне Domoticz ?
Система имеет более гибкие возможности по настройке сценариев — например проверку активности устройства, то чего нет в MiHome, или создание переменных — которые позволяют по одному условию — например нажатие клавиши — выполнять различные действия, в зависимости от значения переменной.
Сценарии, созданные в Domoticz не зависят от китайских серверов и наличия интернет.
Domoticz расширяет функциональность устройств — например новые действия «free fall» или «alert» для кубика, или «Long Click Release» для кнопки.
4. Если я буду использовать Domoticz то не смогу работать с MiHome?
Обе системы прекрасно живут паралелльно — функциональность MiHome — полностью сохраняется, просто часть сценариев будет жить в одной системе — часть в другой. В принципе все сценарии могут жить в Domoticz.
5. Зачем мне нужен MiHome если я буду использовать Domoticz?
По крайней мере для добавления новых устройств. Выбор стоит за вами — но мое мнение — на данный момент Domoticz лучше всего использовать как дополнение к MiHome
6. Что нужно для подключения устройств Xiaomi к Domoticz?
Сразу хочу успокоить — паяльников, программаторов и танцев с бубнами не надо. Так же вам не понадобится Linux или виртуальные машины — попробовать все можно прямо на вашей рабочей винде, а если вам понравится — то есть смысл выделить для нее отдельную аппаратную платформу, например герой сегодняшнего обзора.

Буквально после первых удачных экспериментов на своем настольном ПК, я загорелся идеей отдельной аппаратной базы для Domoticz. Выбор свой я остановил, после штудирования пабликов — на Raspberry Pi Model 3 B — компактный но мощный одноплатный компьютер на базе Soc процессора BCM2837 с 4 ядрами Cortex-A53, работающим на частоте 1.2GHz, 1GB ОЗУ и беспроводными модулями Wi-Fi и Bluetoth 4.1.

Комплект

В свой заказ я включил 4 позиции —

Скрин оплаты

Raspberry Pi Model 3 B Motherboard — страница товара
Что интересно в магазине имеется две модификации — китайская и английская. На момент покупки китайская стоила на 7 долларов дешевле, ее я и взял. Чего там китайского — честно говоря для меня загадка.
Корпус для Raspberry Pi Model 3 B — страница товара

Блок питания HN — 528i AC / DC 5V 2A — страница товара
Медные радиаторы для Raspberry Pi —страница товара
Еще для полного комплекта вам понадобится microSD карта — не менее 4 GB и HDMI кабель. У меня в загашнике был и кабель и карта на 32 ГБ, потому покупать не стал.

Что в посылке

Через положенный срок — чуть более двух недель, курьер принес посылку с моим заказом.

Рассмотрим подробнее. Блок питания с вилкой Тип С и разъемом micro-USB.

Заявленный максимальный ток — 2А при напряжении 5 В.

Тестовое включение с нагрузкой в 2А — показывает некоторое проседание напряжения, но в пределах допустимого, блок питания — более-менее честный.

Комплект из трех медных радиаторов в пакетике, для пассивного охлаждения.

Все радиаторы имеют квадтарную форму, два радиатора с штырями и длиной стороны около 12 мм и один плоский со стороной около 15 мм.

Корпус из темного пластика с выдавленным изображением ягоды малины на крышке

Размеры корпуса — примерно 90 на 65 мм

Корпус разбирается на 5 частей — держится все защелках, никаких винтов.

С аксессуарами покончено — пора переходить к самому главному
RASPBERRY PI 3 MODEL B
Raspberry Pi 3 Model B является прямым наследником Raspberry Pi 2 Model B. Плата полностью совместима с предшественником, но наделена большей производительностью и новыми средствами коммуникации:
64-х битным четырёхядерным процессором ARM Cortex-A53 с тактовой частотой 1,2 ГГц на однокристальном чипе Broadcom BCM2837; встроенными Wi-Fi 802.11n и Bluetooth 4.1.
Кроме того, процессор имеет архитектуру ARMv53, а значит вы сможете использовать любимую операционную систему: Debian Wheezy, Ubuntu Mate, Fedora Remix и даже MS Windows 10.

Технические характеристики подробнее
CPU — Broadcom BCM2837, ARM Cortex-A53 Quad Core, 1.2 GHz
Количество ядер процессора — 4
GPU — VideoCore IV 3D
RAM — 1 GB
Хранилище — microSD
Сетевые возможности
Ethernet 10/100
WiFi 2.4G 150 mb/s
Видео вывод — HDMI
USB порты — 4
Беспроводные возможности — Bluetooth
Аудио вывод — 3,5 Jack
85,6 х 53,98 х 17мм, 45 грамм

В коробке имеется документация и буклет по быстрой установке — кстати на английском языке, а так же пакет из плотной коричневой бумаги с компьютером.

На одной из длинных сторон компьютера размещены порты micro USB для питания, полноразмерный порт HDMI, CSI-2 Camera port — для подключения камеры по интерфейсу MIPI, 3,5 мм аудиоразъем. Так же на верхней стороне находится модуль процессора и Ethernet/USB Hub lan9514-jzx

На торцевой стороне скомпонованы 4 USB порта и порт Ethernet

На другой стороне материнской платы находится 40 контактов ввода/вывода общего назначения (GPIO)

На второй торцевой стороны — находится DSI Display Port для подключения штатного дисплея

На нижней стороне платы находится модуль памяти LPDDR2 SDRAM — EDB8132B4PB-8D-F

И micro-SD разъем для карты памяти

Медные радиаторы ставятся на USB/Ethernet Hub и процессор с одной стороны

И на чип памяти с другой. Этот радиатор плоский — не мешает установке платы компьютера в корпус

В корпус все устанавливается отлично, винтовых соединений нет — садится на пластиковые выступы.

Все вырезы на корпусе в точности совпадает с разъемами компьютера

Для запуска нам потребуется внешний монитор (телевизор) с HDMI входом, USB клавиатура, будет удобнее если так же будет и мышка и питания. Монитор, клавиатура и мышка — понадобятся только на момент установки, дальше достаточно будет только блока питания.

Установка операционной системы

Для установки операционной системы, первым делом необходимо загрузить архив с дистрибутивами — отсюда. Пока скачивается почти полутора гигабайтный архив, загружаем утилиту для форматирования SD карты — SD Card Formatter — отсюда. Этот дистрибутив гораздо компактнее — всего 6 МБ, поэтому не теряя времени, устанвливаем программу

и, после установки, вставляем карту памяти в картридер (у вас же есть картридер не правда ли) и запускаем SD Card Formatter. В меню Options необходимо установить “FORMAT SIZE ADJUSTMENT” в “ON”

Дождавшись завершения загрузки большого дистрибутива, открываем полученных архив и распаковываем его содержимое на свежеотформатированную флешку.
Следующий шаг — первый запуск Raspberry Pi (флешку с записанным дистрибутивом, конечно устанавливаем в него). Извините за качество нескольких следующих фото — с экрана телевизора 🙁
При первом запуске стартует меню выбора операционной системы — что ставить, причем в списке имеется даже версия WIndows 10 для Raspberry Pi. На этом этапе можно выбрать язык (внизу экрана) — русский есть и подключится к Wi-Fi сети — кнопка Wi-Fi networks

Нужная мне опарационка — Raspbian базирующаяся на Linux Debian — представлена в двух вариантах, lite И полном, с графическим интерфейсом. Я выбрал полную версию

После этого можем спокойно идти пить чай с баранками, установка займет довльно длительное время.

Периодически измеряя температуру во время установки, максимально что я видел — 38 градусов.
После завершения установки и перезагрузки компьютера, загружается рабочий стол Raspbian

Единственное что я сделал здесь — это в настройках включил SSH — для того чтобы управлять системой с настольного ПК, все остальное я уже делал через терминал.

Для управления Raspberry с настольного ПК, нам понадобится любая программа терминал, я использую старый добрый Putty

Имя пользователя и пароль по умолчанию — pi и raspberry. Для смены пароля воспользуйтесь командой passwd.

Рекомендую сразу установить статический IP адрес для Raspberry. Узнать текущие адреса можно при помощи команды ifconfig, где
eth0 — это Ethernet
lo — это локальный интерфейс 127.0.0.1
wlan0 — это wi-fi интерфейс

а для того что бы отредактировать файл с настройками — вводим команду
sudo nano /etc/dhcpcd.conf
и в открывшемся файле, пролистав в конец добавляем нужные настройки в зависимости от того какой интерфейс мы будем использовать.
Например мы хотим использовать адрес 192.168.0.222, маска 255.255.255.0, адрес шлюза и DNS — 192.168.0.1
Для Ethernet вставляем
interface eth0
static ip_address=192.168.0.222/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1
Для wi-fi
interface wlan0
static ip_address=192.168.0.222/24
static routers=192.168.0.1
static domain_name_servers=192.168.0.1

Для выходя из редактора нажимаем ctrl+x
Для сохранения изменений — нажимаем “Y” и затем enter

Установка Domoticz
Большая часть работы по настройке уже закончена, теперь нам нужно установить систему Domoticz. Делается это одной командой —
sudo curl -L install.domoticz.com | sudo bash
Которая инициализирует процесс загрузки и установки системы

В процессе установки, инсталлятор задаст вопросы по поводу места установки и т.п. — все эти моменты я оставил по умолчанию.

После успешной установки, инсталлятор напишет адреса и порты веб интерфейса системы Domoticz

Но, для работы с шлюзом Xiaomi — нам нужна beta версия системы. Обновление до крайней версии беты производится командами
cd ~/domoticz
sudo ./updatebeta

Теперь система Domoticz доступна по веб интерфейсу:

Теперь самое время приступить к добавлению устройств Xiaomi. Но сначала —

Подготовительные работы

Итак, что нужно для того что бы начать работать с Domoticz?
Резервирование IP адресов
Первым делом необходимо, тем устройствам которыми вы планируете управлять — пока это шлюз и лампы — установить статические IP адреса. Это делается на вашем домашнем роутере, при помощи таблицы клиентов DHCP которая выглядит примерно так —

и информации из вкладок Network info плагинов управления шлюзом и лампами, где указаны MAC адреса устройств

Используя эту информацию нужно прописать выдачу постоянных IP адресов этим устройствам — так как они будут управлятся именно по IP, и если адрес будет сменен — Domoticz потеряет связь с ним. Таблица резервирования адресов выглядит примерно так —

Режим разработчика

Необходимо активировать режим разработчика. Для шлюза Xiaomi Gateway необходимо зайти в меню, выбрать опцию about, внизу экрана где написана версия (2.23 у меня) — нажимать на нее до тех пор пока в меню не появится две новые опции, они могут быть на китайском, в моем примере — на английском. Нажимаем на первую из двух — local area network communication protocol, в меню активируем верхний переключатель и записываем пароль шлюза.

Для ламп все проще — нужно установить приложение Yeelight, если вы его еще не поставили, и для каждого светильника — заходим в меню, режим разработчика — включить

Добавление устройств

Для добавления устройств переходим во вкладку Настройки — Оборудование
127.0.0.1:8080/#/Hardware (вместо 127.0.0.1 — адрес вашего Domoticz)
Выбираем тип устройства Xiaomi Gateway, называем его как нибудь, указываем его IP адрес, который мы зарезирвировали на роутере, прописываем пароль полученный в окне режима разработчика. Порт — у меня работает на порту 54321. В вики домотикз описано подключение с указанием порта 9898

Для добавления ламп — просто добавляем устройство YeeLight LED — адреса указывать не надо, лампы подтянутся сами.

Датчики подключенные к шлюзу подтянутся не сразу все, это процесс может занять час и более — нужно подождать. Это связано с тем, что устройства ZigBee активируются только в момент передачи данных. Немного подтолкнуть процесс можно — открывая и закрывая окна с датчиками, дышать на датчики температуры, включать выключать розетки — словом вынуждать устройства передавать данные.

Устройства

Устройств добавится НАМНОГО больше чем вы ожидаете 🙂 Список их доступен на вкладке Настройки — устройства.
127.0.0.1:8080/#/Devices

Например каждый датчик температуры и влажности — добавится как три устройства, отдельно температура, отдельно влажность, и все вместе. Розетки — отдельно розетка (управляемое устройство) отдельно — как датчик энергопотребления. А вот шлюз — отдельно подстветка, отдельно сирена сигнализации, отдельно будильник, дверной звонок и регулятор звука. Для того чтобы добавить устройство в список используемых — в конце строки нужно нажать зеленую стрелочку. Убрать из используемых — синюю стрелочку. То что нам не нужно — не добавляем.
Добавленные к использованию устройства располагаются по нескольким вкладкам —

Переключатели

На этой вкладке собраны все управляемые устройства
127.0.0.1:8080/#/LightSwitches
Выключатели, кнопки, лампы, и прочее. Здесь мы можем включать, выключать, и делать любые действия с устройствами в ручном режиме.

Например выбрать звук который будет звучать на шлюзе, или цвет свечения на RGB лампе или яркость на белой лампе.

Температура

На этой вкладке группируются климатические датчики — влажности и температуры
127.0.0.1:8080/#/Temperature
Поначалу они все называются одинаково, определить где какой — можно по их показаниям и сверке с приложением Mi Home, после чего их можно соответсвенно переназвать.

Вспомогательное

Здесь сгрупирован датчик освещенности шлюза — хотя его показания весьма странные, и счетчики потребления энергии розеток.
127.0.0.1:8080/#/Utility

Сценарии

Для создания сценариев — необходимо перейти во вкладку — Настройка — Дополнительно — События. Написание сценариев доступно в двух вариантах — блочный и скриптовый на языке lua.

Примеры сценариев

Учится работать с Domoticz лучше начинать с блоков. Тут все разбито на группы и составлять сценарии довольно просто. Пример простого сценария на блоках — включение света по обнаружению движения, и выключения через минуту после того как датчик движения перейдет в статус выключено. После составления сценария нужно назвать его, поставить галочку на опции Event active: — для включения и сохранить его.

Точно такой же сценарий на lua

Примеры использования

Больше внимания конкретным сценарям я буду уделять в других обзорах, тут в качестве примера приведу сценарий, который НЕВОЗМОЖНО реализовать в Mi Home, а именно — двухкнопочный выключатель Aqara c размыканием проводов — левая кнопка будет работать по назначению — разрывать и соединять фазу, а правая — не подключенная к линии (для питания выключателя достаточно подключения только одной из кнопок) — будет включать и выключать Yeelight лампу, которая физического соединеня с выключателем не имеет.
В данном сценарии будет проверятся состояние лампы Yeelight, значение самого выключателя On или Off — значения иметь не будет. Если состояние лампа отлично от Off — значит она работает, и будет выключена, а если выключена — то будет включена.

На этом, вводную часть по Domoticz буду завершать, если тема будет интересна — то продолжу, интересного еще очень много.

Видеоверсия обзора (2 части) —

Спасибо за внимание.

Domoticz на Raspberry Pi (Обзор) + Первая Настройка за 3 Пункта

На чтение 8 мин Опубликовано 30.11.2019 Обновлено 07.04.2021

Что такое raspberry pi?

Построить умное жилище на базе Domoticz поможет Raspberry Pi — он же будет сервер умного дома. Десятки вариантов для работы на разных платформах, но рассматривать лучше наименее затратный и производительный.

Так как требования к ресурсам автоматизации минимальны первым что приходит на ум – поиск старого компьютера в гараже под большим слоем пыли. Нашлось применение старой технике.

Вариант со старым компьютером – это конечно шутка и годится только для “опытов” и временного решения.

Raspberry что это такое?

Raspberry pi — это компьютер состоящий из одной платы. Смотрите, обычный компьютер собирается из различных плат и элементов — материнка, ОЗУ платы и т.д. В Raspberry pi же все находится на одной плате, за счет этого размеры ее небольшие, всего 8,5 на 5,5 сантиметров.

Почему систему назвали Raspberry pi и когда она появилась?

В переводе с английского «Raspberry» означает «Малина» и ,как вы наверно догадались, Pi это постоянное иррациональное число Архимеда равное 3,14. Малинку вы видите в виде логотипа компании разработчика.

Выход на рынок данной системы для умного дома был в 2012 году — относительно недавно. Но она плотно заняла свою нишу и на сегодняшний день продано порядка 3,7 млн. экземпляров Raspberry Pi.

Мы все при выборе товара, ориентируемся некоторыми пунктами — это качество товара, его функционал и цена. Так вот Raspberry pi это тот самый идеальный вариант. Меня порадовала цена данной платформы в пределах 35 Баксов.

Новые версии вообще чуть с ума не свели , 20 Долларов за Raspberry Pi A+ , просто вышка!

Требования для установки Domoticz:
ОЗУ 256 МБ, 200 МБ свободного места на HDD, браузер. Разрешение экрана 1280×1024 или выше.

Виды Raspberry Pi

Raspberry Pi представлена несколькими типами: A, A+, B и B+. Самая хитовая модель это B. B+ выпущенная недавно быстро набирает обороты популярности. Самая свежая и недорогая версия А+ благодаря низкой цене, уверен, будет хитом.

Какие же обновления имеются на рынке.

Итак Вышли такие модели как Raspberry Pi 4B(июнь 2019 г) и Raspberry Pi Pico (дата релиза 21 января 2021 года)

Domoticz на Raspberry Pi

Рассмотрим минусы:

Занимает много места (относительно)
Создает шум
Большое энергопотребление
Не стабильное решение в целом (возможен выход компонентов системного блока из строя)

Работу Domoticz на Windows рекомендую не рассматривать. Самая стабильная и отказоустойчивая система сегодня Linux. Идеальный вариант домашнего сервера давно найден – одноплатный компьютер Raspberry Pi, получивший ласковое прозвище «малинка».

Стоимость изделия ~ 3000р. Не покупайте последнюю модификацию. Весь потенциал работой реализовать не получится. Domoticz будет стабильно работать даже на Raspberry Pi 3.

Мою систему Domoticz малина 3 версии тянет без проблем. Более 100 компонентов и работа скриптов забирают 300мб ОЗУ, нагружая процессор не более чем на 5%. Нет смысла переплачивать.

Не рекомендую покупать устройства бывшие в употреблении. Одноплатники часто используют в терминалах оплаты, банкоматах, линзоматах и других ящиках, которые встречают в торговых центрах. Лучше купить новое устройство во избежании проблем в работе.

Необходимый комплект для стабильной работы

Одноплатник Raspberry.
Оригинальный адаптер питания.
Медные радиаторы. Обеспечат охлаждение устройства.
Корпус изделия. Защитит от пыли и грязи, других внешних воздействий.
Флеш карта (8 гигов).

Память Raspberry Pi или Micro SD

Жесткий диск «из коробки» подключить нельзя и операционная система устанавливается на флешку, что сказывается на производительности (скорость обмена данными) и часто выступает причиной вырывания волос на голове.

К чему нужно быть готовым:

Ресурс Micro SD сильно ограничен и не сопоставим с циклами перезаписи HDD. Карты памяти боятся отключения питания. Потеря питания в момент записи данных на флешку чревато выходом памяти из строя. И даже соблюдая все меры предосторожности электричество иногда отключают поставщики электроэнергии не предупреждая нас об этом. (используем источники бесперебойного питания).
На прилавках магазинов много подделок под известные бренды. Необходимо найти и купить оригинальную карту. Ищите только проверенные магазины. При активном использовании флешки хватает примерно на год, китайская подделка помирает за 2-3 месяца.
Объем карты памяти нужен не менее 8 Гб. Больше не стоит брать. Придется делать резервное копирование (бэкап). Он занимает объем равный размеру карты памяти.

Установка Raspbian ОС

Образ операционной системы Raspbian скачиваем с официального сайта .

Установить операционную систему с графической оболочкой и без? Образ без оболочки весит разы меньше. Вход на «Малинку» для управления осуществляем с помощью веб-браузера из локальной сети по IP адресу, что не требует графической оболочки и немного усложняет процесс первоначальной настройки.

Загружаем образ Raspbian Buster Lite (без оболочки).
Распаковываем архив и его содержимое переносим на флеш карту.
Ставим флешку в малину, подключаем питание, кабель HDMI к монитору.
После инициализации на экране отобразится окно с выбором ОС.
Из списка выбираем Raspbian Lite и ждем установки, которая занимает ориентировочно 20 минут. Все зависит от максимальной скорости чтения/записи флеш карты.

Конфигурация Raspberry Pi после установки ОС

Подключаемся по SSH программой Putty к Raspberry Pi. Данные для входа на малину по умолчанию:

Логин: pi
Пароль: raspberry

При успешном входе увидим черную консоль и строку ввода команды

Поднастроим интернет. Я использую и советую только проводное подключение. Очень важный момент! Я не мог долго определится. Хотелось малину на полке положить и начал с Wi-Fi подключения.

Пошли глюки, то недоступно, скрипт не отрабатывает и пришлось подключиться проводами. НО, IP адрес для Ethernet и Wi-Fi будет отличаться так как интерфейсы разные, а для работы Domoticz он должен быть один. Поэтому принимайте решение сразу, предупреждая появление возможных проблем.

Вводим команду

sudo nano /etc/dhcpcd.conf

Открылся редактор конфигурации сети. Пролистаем файл вниз стрелочками и добавим конфигурацию адаптера, где eth0 — Ethernet, wlan0 — Wi-Fi

interface eth0
static ip_address=статический IP/24
static routers=Шлюз
static domain_name_servers=DNS

Для сохранения внесенных в настройки изменений нажать на клавиатуре комбинацию клавиш ctrl+o, затем Enter.

Установка Domoticz на Raspbery Pi

Вводим в консоль команду:

sudo curl -L install.domoticz.com | sudo bash

После загрузки необходимых компонентов отобразится помощь по установке Domoticz, где лучше оставить предлагаемые значения по умолчанию либо указать:

протокол HTTP/HTTPS
порт для системы (8080 по умолчанию)
путь для Domoticz (по умолчанию /home/pi/domoticz)

Вход на Raspberry после установки осуществляется через строку браузера. Введите IP Raspberry и порт 8080, если порт не был изменен

http://IP.адрес.Raspberry:8080

Вы увидите главное окно Domoticz. На этом установка закончена. Domoticz добавится в автозапуск при инсталяции. При последующей перезагрузке система запустится автоматически.

Где купить Raspberry pi?

Купить raspberry pi можно по разному .

Во-первых у ⏩ Официалов на сайте
Во-вторых на всем известной китайской площадке ⏩ AliExpress
В третьих купить Raspberry pi можно на еще одной коммерческой площадке — ⏩ DealExtreme

Что такое raspberry pi 4 и в чем отличие от модели raspberry pi 3B?

Разработчики Raspberry pi стараются достаточно часто совершенствовать свою систему , поэтому после raspberry pi 3 которая вышла в феврале 2016 года, каждый год, а иногда и 2 раза в год выходили новые модели, такие как Raspberry pi Zero W, 3B+, 3A+, Raspberry pi 4B , Compute Module 4 и Pico.

Но сегодня поговорим о Raspberry pi 4B. Временная разница между двумя этими моделями 1 год. Теперь давайте рассмотрим техническую сторону raspberry pi 3 и pi 4.

Приведу все наглядно в таблице

Тех.характеристики	Raspberry pi 4B	Raspberry pi 3B
SoC( системы обработки данных)	4-Х ядерный Broadcom BCM2711 Cortex-A72 @ 1.5 ГГц	4-х ядерный Broadcom BCM2837B0 Cortex-A53 @ 1.4 ГГц
Графический процессор	VideoCore VI с OpenGL ES 1.1, 2.0, 3.0	VideoCore IV с OpenGL ES 1.1, 2.0
Видео кодирование	H.264 1080p 30 кадров
Тип оперативной памяти	LPDDR4	LPDDR2
Видео и аудио выход	2x micro HDMI порта до 4Kp60 3.5 мм AV-порт (композитное видео + аудио) Разъем MIPI DSI	1x HDMI 1.4 порт до 1080p60 3.5 мм AV-порт (композитное видео + аудио ) Разъем MIPI DSI
Камера	Разъем MIPI CSI
Ethernet	Гигабитный Ethernet — приемопередатчик BCM54213PE	Гигабитный Ethernet — USB (Max 300 Мбит / сек)
Хранилище	слот для микро SD-карты
WiFi	2-х диапазонный 802.11 b / g / n / ac
USB	2x USB 3.0 + 2x USB 2.0	4x USB 2.0
Питание	5 В — порт USB type-C до 3 A 5 В — разъем GPIO до 3 A Power over Ethernet через PoE HAT	5 В — микро USB порт до 2.5 A 5 В — разъем GPIO до 3 A Power over Ethernet через PoE HAT
Цены	8Gb — 8860 р, 4 Gb — 7500 р, 2 Gb — 5500 р	1 Gb — 3400 р

Личный опыт использования

В пластиковом корпусе температура держится на уровне 50 градусов, при средней отметке в комнате 25 градусов. Полет нормальный.

Эту связку использую уже 2 года. Во избежание потери данных делаю резервное копирование флэшки раз в месяц или после глобальных изменений. Малина работает 24/7 от источника бесперебойного питания компьютера.

При правильной настройке Domoticz и ОС Raspberry сбоев не дают. Если есть вылеты ищите проблему в логах. Неправильно написанные сценарии могут привести к завиванию Raspberry.

Понравилась статья? Оцените ее по 5 бальной шкале ниже. Благодарю!

Малина

«Малина» является улучшенной модернизированной версией наборов “Малина Y” и “Малина Z”.

Многофункциональная приставка к ТВ, мозговой центр «умного дома», управляющее устройство музыкой и видеороликами, консоль для игр – это далеко не полный список функциональных возможностей «Малина».

Сердце набора — Raspberry Pi 3. Это компьютер размером с банковскую карту. На на плате присутствуют привычные компоненты: процессор, оперативная память, разъём HDMI, композитный выход, четыре USB, Ethernet, и модули беспроводных сетей.

На плате находится 40 контактов ввода/вывода общего назначения (GPIO). К ним подключается периферия для взаимодействия с внешним миром: исполнительные устройства, любые сенсоры и всё, что работает от электричества.

Операционная система записана на карту формата microSD. Raspberry Pi работает под управлением специальной сборки Linux — Raspbian. Если вы не знаете Linux, не пугайтесь. Этот набор — прекрасная возможность во всём разобраться. Подключите одноплатник к монитору или телевизору и подайте питание. Через несколько секунд плата загрузится в графическом режиме, очень похожем на привычный Windows. Потерять данные или сильно напортачить с настройками не страшно, образ на SD-карте можно восстановить за считанные минуты. После этого — смело продолжайте эксперименты!

Что в коробке:

Помимо оригинальной платы Raspberry Pi в коробке есть всё необходимое для быстрого старта. SD-карта с установленной операционной системой, мощный блок питания, комплект проводов для подключения к монитору или телевизору.

Чтобы не возиться с макетными платами и россыпью радиодеталей, в составе набора присутствует электронное облачко. На нём четыре кнопки и дюжина жёлтых и синих светодиодов. Облачко садится на устанавливается на пины GPIO и его элементами можно управлять напрямую из программного кода.

Набор поставляется в красивой упаковке. Он отлично подойдёт на роль подарка начинающему программисту с 14 лет и веб-разработчику любого возраста.

Что вы узнаете:

Разобраться с содержимым поможет красочный буклет — минимум теории, максимум практики. Начало книги посвящено основам работы с Linux. Вы узнаете, как запустить компьютер, настроить Wi-Fi и изменить разрешение экрана, познакомитесь с консолью и файловой системой. Затем наступит черёд восемнадцати экспериментов, которые научат основам языка Python, помогут освоить web-программирование и собрать медиацентр для домашнего кинотеатра.

Эксперименты сопровождается цветными иллюстрациями и скриншотами, кодами программы с подробными комментариями и заданиями для развития проекта.

Вас ждут эксперименты:

Немного о Python
Маячок
Выключатель
Переключатель
Управление яркостью
Панель управления светом
Массивная оптимизация
Web-сервер
Landing page

Интернет свет
Обратная связь
Погодный фиджет
Бот ВКонтакте
Автозапуск и расписания
Карамба!
Кинотеатр
Поставь торрент заранее

А дальше?

C Raspberry Pi умеют работать многие контроллеры — Arduino, micro:bit и Iskra JS. С помощью этих платформ на Raspberry собираются автономные системы «умного дома», игровые приставки, домашние кинотеатры, ЧПУ-станки и 3D-принтеры.

Для смелых экспериментов попробуйте использовать «Малина» с наборами «Матрёшка». Такое сочетание умных электронных устройств даёт поистине неограниченные возможности.

Последствия ошибки или некорректных действий сведены к минимуму – ОС находится на microSD-карте, которую легко переписать, если что-то пойдет не так.

В набор «Малина» включены:

одноплатный компьютер Raspberry Pi 3 Model B
microSD-карта с операционной системой Raspbian Linux
плата GPIO Cloud
буклет «Малина. Обучающий компьютер на Linux»
корпус
блок питания с USB-выходом
кабель USB (A — Micro USB)
кабель HDMI
патч-корд витой пары

Малина

Набор «Малина» — это целый компьютер, который помогает научиться программировать и создавать собственные веб-сервера, ботов для соцсетей, системы для управления умным домом, медиацентры или даже кластеры для майнинга. Компьютер подключается к телевизорам и мониторам, работает с ЮСБ-клавиатурами, джойстиками, веб-камерами, принтерами и выходит в интернет.

В основе набора — плата «Распберри Пи-ай 3 Б+». Она работает со многими контроллерами, например с «Ардуино», «Микробитом», «Искрой Джей-эс». С ее помощью собирают системы умного дома, игровые приставки, домашние кинотеатры или 3D-принтеры.

В «Малине» есть все привычные компоненты — процессор, оперативная память, разъем Эйч-ди-эм-ай, композитный выход, четыре ЮСБ-порта, порт эзернета, модули вайфая и блютуса. К сорока контактам Джи-пи-ай-оу (это интерфейс ввода и вывода общего назначения) подключается любая периферия.

Пластиковое облако с четырьмя кнопками и дюжиной светодиодов упрощает работу — не нужно искать макетные платы и подключать к ним россыпь радиодеталей. Облако устанавливается на штатные пины Джи-пи-ай-оу, управление компонентами ведется напрямую из программного кода.

«Распберри Пи-ай» работает со специальной сборкой «Линукса» — «Распбиан», которая похожа на привычный «Виндоус». Система уже установлена на СД-карту, входящую в комплект.

В буклете даны основы работы на «Линуксе» — в нем рассказывается, как запустить компьютер, настроить вайфай и изменить разрешение экрана, как устроены консоль и файловая система. Там же предлагается 18 экспериментов, помогающих освоить программирование на «Питоне» и веб-программирование, а еще, например, собрать медиацентр для домашнего кинотеатра — все с цветными иллюстрациями и скриншотами, кодами, подробными комментариями и заданиями для развития проекта.

Образ за минуты восстанавливается с СД-карты, поэтому потерять данные или сильно запутаться в настройках нестрашно.

Все упаковано в красивую коробку. Набор «Малина» — отличный подарок для программистов и веб-разработчиков старше 14 лет.

Комплектация:

плата «Распберри Пи-ай 3 Б+»;
корпус;
карта микро-СД с операционной системой «Распберри Линукс»;
плата «Джи-пи-ай-оу клауд»;
блок питания с ЮСБ-выходом;
ЮСБ-кабель типа A — микро-ЮСБ;
Эйч-ди-эм-ай-кабель;
патч-корд витой пары;
буклет с инструкциями и экспериментами.

Производитель: «Амперка»

Размер в упаковке: 19 × 17,5 × 6,5 см

Производство: Россия

Вес: 648 г

Наборы Амперка, Малина Z, программируемая плата

Описание

Набор «Малина Z» будет полезен, если вы хотите познакомиться с миром Linux, освоить Bash, научиться программировать на Python, написать свою игру на Scratch или поднять экономичный домашний web-сервер.

В отличие от базового набора, «Малина Z» содержит пару десятков электронных компонентов, проводов и плату для макетирования схем. Это позволяет подключать к компьютеру произвольные внешние электронные устройства, что невозможно легко сделать с обычным компьютером. Вы можете общаться с сенсорами, реле, моторами.

Применений Raspberry Pi большое множество, вот несколько примеров создания:

Центральный мозг для «Умного дома»
Мультимедийная приставка для телевизора с поддержкой Torrent-ов
Процессор компьютерного зрения для вашего робота
Медиа-сервер для управления видеороликами и музыкой в магазине или кафе
Игровая консоль для классических видеоигр с DENDY, SEGA
Хаб для торгового оборудования POS-точки

Удобство «Малины Y» заключается ещё и в том, что в процессе даже самых смелых экспериментов, последствия от некорректных действий будут минимальны. Операционная система Raspbian находится на microSD-карте, которую элементарно переписать заново и начать всё сначала.

Набор упакован в красочную упаковку, таким образом, он может выступить отличным подарком.

Для быстрого старта с Raspberry Pi мы рекомендуем книгу Мэтта Ричардсона и Шона Уоллеса «Заводим Raspberry Pi», в которой интересно и просто рассказано о том, как раскрыть весь потенциал Raspberry Pi, и провести несколько увлекательных опытов с этой платой.

Комплектация

Raspberry Pi 2 Model B – 1 шт.
Корпус для Raspberry Pi – 1 шт.
Импульсный блок питания с USB-разъёмом (5 В, 1000 мА) – 1 шт.
microSD-карта с ОС Raspbian (8 ГБ, Класс 10) – 1 шт.
Соединительные провода «мама-папа» – 1 шт.
Кабель HDMI (1 м) – 1 шт.
Кабель USB (1,5 м, A — Micro USB) – 1 шт.
Патч-корд витой пары (0,5 м, CAT5e) – 1 шт.
Кнопка тактовая – 4 шт.
Breadboard Half – 1 шт.
Соединительные провода «папа-папа» – 1 шт.
Аналогово-цифровой преобразователь MCP3008 – 1 шт.
Переменный резистор (потенциометр) – 1 шт.
Фоторезистор – 1 шт.
Резистор (10 кОм) -10 шт.
Резистор (100 Ом) – 10 шт.
Светодиод 5 мм (красный) – 4 шт.

Лучшие варианты программного обеспечения Raspberry Pi для умного дома

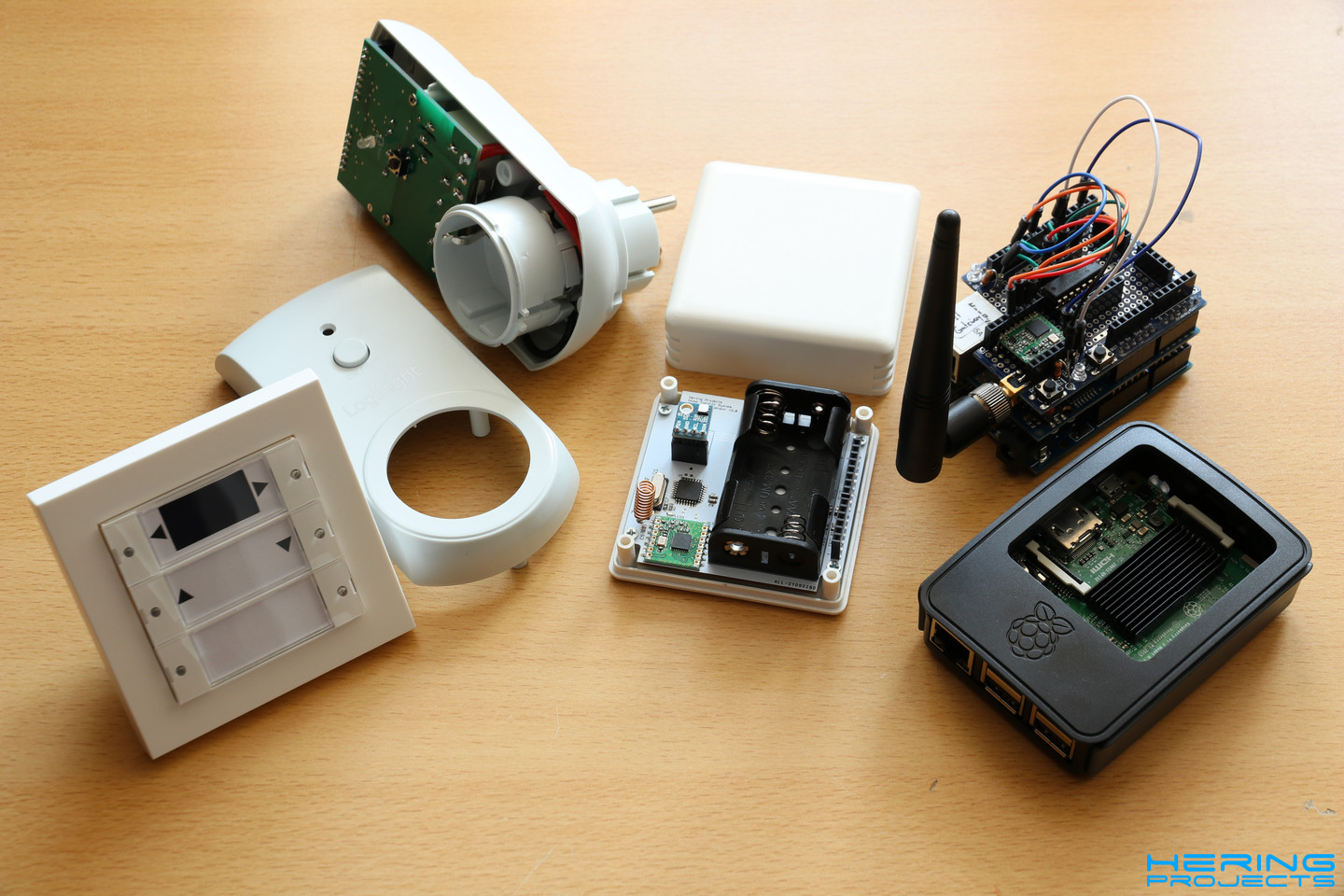

Raspberry Pi – это утилитарный одноплатный компьютер (SBC), разработанный для множества приложений. Благодаря малой занимаемой площади и низкому энергопотреблению в сочетании с большими возможностями обработки для своего размера Raspberry Pi хорошо подходит в качестве постоянно включенного устройства. Примечательно, что создать самодельный (DIY) медиа-сервер Raspberry Pi для круглосуточного облачного хранилища очень просто. С появлением устройств для умного дома Raspberry Pi увидел несколько проектов Raspberry Pi в сфере умного дома.Существует множество проектов умного дома Raspberry Pi, которые возможны, в том числе автоматическая интеллектуальная система полива, массив систем безопасности и текстовый дверной звонок. Среди самых простых проектов DIY Raspberry Pi – концентратор умного дома Raspberry Pi. Ознакомьтесь с лучшими доступными вариантами программного обеспечения для умного дома Raspberry Pi и начните использовать домашнюю автоматизацию с Raspberry Pi!

Параметры программного обеспечения Raspberry Pi Smart Home: начало работы

Конкретное оборудование, которое вам понадобится для автоматизации дома с помощью Raspberry Pi, может несколько отличаться в зависимости от дополнительных периферийных устройств.Однако для базового концентратора умного дома Raspberry Pi вам потребуется:

Хотя многие проекты умного дома Raspberry Pi могут лучше подходить для платы Raspberry Pi 4, существует несколько идей умного дома Raspberry Pi Zero. Если вам нужна большая вычислительная мощность, Raspberry Pi 4 – лучший выбор. Другое программное обеспечение для автоматизации умного дома Raspberry Pi, которое требует низкой вычислительной мощности, работает как чемпион на платах Pi Zero и Zero W. Помимо этих основ, вам могут потребоваться дополнительные компоненты, такие как микрофон или насадки для датчиков.С концентратором умного дома Raspberry Pi вы можете приступить к управлению умным домом и автоматизации умного дома.

Home Assistant с соответствующим названием – лучший выбор в качестве программного обеспечения для автоматизации умного дома Raspberry Pi с открытым исходным кодом. Hass.io – это ОС для умного дома Raspberry Pi, которая обрабатывает все, от установки Home Assistant до управления пользовательским интерфейсом Home Assistant (UI). Для Hass.io существует множество надстроек от Let’s Encrypt до Alexa и Google Assistant.Таким образом, Home Assistant для Raspberry Pi предоставляет множество функциональных возможностей. Платформа домашней автоматизации с открытым исходным кодом может похвастаться множеством интеграций, включая Plex, IFTTT, Sonos, Zigbee, Z-Wave и Samsung SmartThings. Он прост в установке, содержит множество надстроек и предоставляет широкие возможности для автоматизации.
