Что такое USB-C?
Пытаясь решить проблему наводняющих собой свалки кабелей, выходящих из обращения, группа самых известных компаний в отрасли технологий сформировала организацию USB Implementers Forum, чтобы создать стандартный разъем. В результате был создан быстро получивший широкое распространение разъем USB-C®1.
Вот некоторые преимущества его использования.
USB-C проще использовать?
Технологии могут обескураживать, но нет ничего более неприятного, чем пытаться вставить USB-накопитель в ноутбук и обнаружить, что он не подходит. Вы переворачиваете его и тут осознаете, что правильным был первый способ… звучит знакомо?
USB-C устраняет эти неудобства, потому что этот удобный разъем является симметричным и двусторонним. Подобно разъему Lightning от Apple, USB-C можно подключить любым из двух способов. Компактный, тонкий USB-C овальной формы сильно отличается от первоначального большого, квадратного разъема USB. Он достаточно мал и подходит для все более компактных мобильных устройств, но обладает достаточной мощностью для подключения всех периферийных устройств ноутбука.
Впечатляющая производительность USB-C
Еще одна причина роста популярности USB-C — это его впечатляющие стандарты производительности. Он поддерживает новейшие протоколы передачи данных USB 3.2, работает быстрее и является более мощным по сравнению с большинством стандартных USB-разъемов.
USB-C может обеспечить до 100 Вт для питания устройств и поддерживает передачу данных со скоростью до 20 Гбит/с2.
USB-C поддерживает видео с разрешением Ultra-HD 4K, а также передачу аудио-файлов. Это означает, что вы можете заряжать полноразмерные устройства и передавать данные в 20 раз быстрее, чем USB 2.03, при этом наслаждаясь качеством Ultra-HD 4K.
Является ли USB-C универсальным?
Благодаря своей симметричности разъем USB-C чрезвычайно универсален. Это означает, что вам понадобится только один кабель для зарядки телефона, подключения к ноутбуку или к другому телефону. Очень удобно для всех ваших устройств.
USB-C также, вероятно, станет стандартным разъемом, который будет использоваться повсеместно, поскольку большинство компаний оснащают им свои новые продукты. Это отличная новость для потребителей, поскольку вскоре мы сможем использовать один и тот же разъем для всех наших устройств.
Нужно ли мне заменять все имеющиеся устройства?
Разъем USB-C становится стандартом, однако это не означает, что вам нужно заменять существующие устройства. Вы сможете их использовать, но потребуется переходник. Концентратор Nucleum USB-C Hub от компании Kingston — отличный продукт для подключения всех ваших устройств через один порт USB-C. Вы можете подключить одновременно семь устройств, что позволит использовать все необходимые аксессуары. Nucleum от Kingston содержит порт HDMI, два порта USB-A, два порта USB-C, устройство для чтения карт памяти microSD и устройство для чтения карт памяти SD. Это обеспечивает великолепную универсальность и возможность подключать все периферийные устройства ноутбука через один порт USB-C.
USB-C — будущее флеш-накопителей
Поскольку ряд крупнейших технологических компаний, такие как Apple, HP и Dell, оснащают разъемом USB-C свои новые продукты, он, вероятно, станет новым отраслевым стандартным разъемом для передачи мощности и данных по одному кабелю
#KingstonIsWithYou
Сортировать по Product Group – A to Z
No products were found matching your selection
Всё про USB-C: механика разъёмов / Хабр
Прим. пер.: Перед вами очередная часть серии про USB-C, посвящённая механическим особенностям устройства этих разъёмов и их установке на платы.Остальные доступны здесь:
- Введение для электронщиков
- Типы кабелей
- Механика разъёмов < — Вы здесь
- Переходники вне стандарта
- Резисторы и E-Marker
- Обеспечение питания
- Высокоскоростные интерфейсы
- Ноутбук Framework
- Паяльник Pinecil
- Грехи производителей
- Взаимодействие через низкоуровневый протокол PD
- Ответ через протокол PD
Остальные доступны здесь:▍ Чистка разъёма
Что, если гнездо в вашем телефоне или ноутбуке начало давать сбой или полностью отказало? В первую очередь причиной тому могут быть попавшие в него пыль или мусор. В таких случаях можно воспользоваться специальными тампонами для чистки разъёмов. Есть вероятность, что с помощью небольшого количества изопропилового спирта или другой подходящей жидкости, вам удастся добиться «достаточно хорошего» состояния. Также можно освежить пайку контактов разъёма потоком горячего воздуха или с помощью острого жала паяльника и флюса — в случае механических поломок это обычно помогает, хотя бы ненадолго.
А как вообще разъём может сломаться? Как вариант, внутри корпуса разъёма может отломиться контакт, или же туда может попасть пыль. Представьте устройство с гнёздами USB-C для зарядки и передачи данных по стандарту USB 2.0, но без высокоскоростных пар — что, к сожалению, мы наблюдаем в большинстве телефонов. Попробуйте подключить такое устройство к зарядке с USB-A кабелем USB-A — USB-C. Заряжается ли оно, хотя бы медленно? Если да, то с линией VBUS всё в порядке.
Теперь подключите его в зарядное устройство с USB-C кабелем USB-C. В этом случае задействуются контакты CC. Заряжается ли устройство в обоих направлениях? Если да, то с обоими контактами CC порядок. Если же зарядка идёт только в одном направлении, тогда один из контактов нарушен. Далее можно проверить контакты USB 2.0, используемые для передачи данных и зарядки старых устройств. Подключите телефон к компьютеру кабелем USB-A — USB-C. Определяется ли он в виде устройства? В обоих направлениях? Если нет, желательно почистить контакты D- и D+, возможно, обе пары.
▍ Иногда можно заменить
Также очень хорошо, если вы можете разобрать устройство, достать коммутационную плату гнезда USB-C и проверить проводимость его контактов. Но что, если разъём слишком повреждён, и проводимость некоего контакта отсутствует, несмотря на пропайку? Это печальный сценарий, если только речь не идёт о достаточно популярном устройстве.
Лично я не удивлюсь возможному существованию тысяч различных типов разъёмов USB-C — каждый ноутбук или телефон в мире, похоже, использует немного отличный его вариант, механически несовместимый с другими. Если разъём USB-C в вашем дорогом устройстве перестанет работать, вы можете столкнуться с необходимостью поиска весьма редкой замены.
Кроме того, их также зачастую довольно сложно выпаивать и менять, учитывая, что такие разъёмы всегда представляют собой комбинацию SMD-деталей и деталей под сквозной монтаж. Иногда площадки SMD находятся прямо под разъёмом и оказываются недоступны.
Хорошо, что не все производители проектируют свои устройства настолько непродуманно. В новых MacBook разъёмы USB-C расположены на отдельных легко снимаемых деталях. Во многих телефонах порт USB-C находится на отдельной небольшой печатной плате. В обоих случаях можно просто купить сменную плату и без проблем установить ее взамен нерабочей. Понятно, что разборка современных телефонов — процесс хлопотный, но я думаю, можно быть благодарными даже за то, что в них предусмотрено хоть какое-то удобство.
Хлопковый тампон, пожалуй, уже не поможет. Зато можно без проблем измерить проводимость
По аналогии с MicroUSB в разъёмах USB-C обычно есть небольшие защёлки, расположенные внутри по бокам. Естественно, как и в MicroUSB, эти защёлки тоже изнашиваются.
К счастью, решается это простой покупкой другого кабеля. А что, если речь идёт о вашем любимом кабеле, или вы хотите собирать собственные?
Вы также можете купить разъёмы USB-C с небольшими коммутационными платами, к которым можно будет припаять провода. Такие разъёмы позволят вам создавать собственные кабели. Лично я покупаю их с LCSC, поскольку на этом ресурсе представлено большое разнообразие, если знать где искать. Там есть разъёмы с подтягивающими резисторами, которые отлично подойдут для сборки кабелей USB-A — USB-C, но вот для варианта USB-C — USB-C резисторы лучше убрать. Ещё там есть штекеры, на которых представлены обе площадки СС, что очень удобно в случае сборки собственных удлинителей или чего-то подобного. Кроме того, на этом ресурсе можно найти разъёмы с запрограммированными микросхемами E-Marker — на случай, если вы хотите получить от БП 5В, и вам, помимо прочего, нужно собрать кастомный кабель.
Ну а раз мы уже заговорили о сборке собственных решений, то давайте разберём, как делать это правильно — опять же, ограничившись механическими аспектами дела.
▍ Общие правила для разъёмов
Для начала нужно обратить внимание на положительные особенности разъёмов USB-C. В подавляющем большинстве они содержат выводы под сквозной монтаж — долгожданное новшество со времён старых MicroUSB и MiniUSB, в которых самые дешёвые разъёмы предполагали только поверхностный монтаж, в результате чего разъём легко можно было сорвать с платы. Найти штекер USB-C полностью с поверхностным монтажом действительно трудно, что делает их механически надёжней.
Для электронщиков это несколько удорожает создание печатных плат и общую сборку. Вам нужно, чтобы выбранный производитель мог делать в печатных платах прорези, поскольку они требуются для установки большинства разъёмов USB-C, а при заказе печатной платы со сборкой вы получаете два или четыре дополнительных вывода под сквозной монтаж, требующие ручной пайки, что накладывает дополнительные расходы. Тем не менее это определённо к лучшему, а цены со временем снизятся.
Разъёмы USB-C имеют свой номинальный ток. Предполагается, что у них он должен составлять 5А, но мне попадались китайские изделия с номиналом всего 3А. Тут нужно смотреть в технический паспорт детали. Естественно, если вы устанавливаете на плату разъём с поддержкой 5А, то помните, что эти 5А он будет передавать, только если плата их запросит, что, в свою очередь, требует коммуникации через USB по протоколу PD — обычного двойного подтягивания резисторами 5,1кОм для этого недостаточно. Хорошо то, что если вы не собираетесь делать разъём конкретно под 5А, то проверять номинал не нужно.
Минус: чтобы маршрутизировать такую схему, необходимо использовать очень мелкие переходные отверстия. Плюс: смотрится так, будто она готова тебя съесть (фото с RealTimeKodi)
Причина такого разнообразия разъёмов USB-C в том, что существует великое множество способов их размещения — поверх платы горизонтально или вертикально; вертикально, направив в бок; вровень с платой при разной высоте; ну и просто использование изделий разного качества.
Также существует огромное число вариантов вывода высокоскоростных пар, если вам они в разъёме нужны. Некоторые для получения высокой скорости используют площадки SMD, другие же — монтаж в отверстия. Причём всё это лишь вершина айсберга.
Однако подойдёт вам не всякий разъём, что несколько ограничивает столь огромную вариативность. Во-первых, вы встретите разъёмы без вывода контактов CC, которые будут работать только с кабелями USB-A — USB-C. Можно предположить, что подобные разъёмы могут использоваться в дешёвых паяльных наборах для новичков. Хотя такие в любом случае использовать не стоит. Также есть много разъёмов, в которых площадки SMD под пайку контактов полностью скрыты. И если ваш навык нанесения паяльной пасты через трафареты недостаточно высок, то исправлять проблемы с пайкой на таких разъёмах будет очень проблематично.
▍ Низкая скорость — простые правила
Настраиваемая триггерная плата USB-C с поддержкой PD и проверенным временем 16-пиновым разъёмом на основе микросхемы Ch324K
Предлагаю ограничиться USB 2.
0, СС и, конечно же, VBUS и GND. В качестве оптимального проверенного разъёма электронщики обычно берут 16-пиновый SMD-вариант. Его можно встретить на макетных платах, дешёвых товарах с USB-C и во многих самоделках — особенность этого разъёма в том, что он в некотором роде определён в спецификации USB-C. В KiCad схема его посадочного места представлена как USB_C_Receptacle_HRO_TYPE-C-31-M-12 с соответствующим символом USB_C_Receptacle_USB2.0, но HRO явно не первыми разработали этот разъём, и существует множество аналогов, совместимых с ним по распиновке и посадочному месту. Кроме того, как уже говорилось, здесь у вас будут линии SBU, которые можно использовать для чего-то вроде UART. Вы также можете убрать эти площадки SBU со схемы посадочного места, как показано на фото, чтобы исключить два лишних контакта, которые можно случайно замкнуть при пайке.
Найдя симпатичный альтернативный разъём, обязательно сопоставьте нумерацию его контактов из технического паспорта с нумерацией на схеме посадочного места на печатной плате.
Бывали случаи, когда в паспорте эти номера отличались от типичных, или же он вводил в заблуждение, приводя к ошибкам и последующим многочасовым исправлениям после обнаружения неполадок. Читая технический паспорт, также обратите внимание, не указана ли в нем рекомендуемая толщина платы для установки подобного разъёма. Несмотря на то, что они устанавливаются поверх платы, ее толщина может определять сложность пайки контактов. Но это скорее рекомендация, нежели требование.
Плата Fluff M0 [deshipu]
Естественно, не стоит бояться искать и использовать любые желаемые разъёмы. К примеру, если вам не нужен USB 2.0, и хотелось бы поменьше проблем с пайкой, то есть весьма неплохие варианты, в которых представлены лишь контакты GND, VBUS и CC. Как правило, если вам понадобится разъём, в точности подходящий под ваш случай, то вы всегда такой найдёте, а в качестве проверенного варианта можете иметь в виду тот самый 16-пиновый, о котором писалось выше. Ах да, если вы используете плату толщиной 0.
8мм и сильно хотите сэкономить, то можете встроить разъём прямо в неё. Возможно, получится не очень красиво, и в конечном итоге он может вас подвести, но все же какое-то время должен проработать достаточно хорошо.
▍ Высокая скорость — высокие требования
Что, если вам вдруг потребуются разъёмы с доступом к высокоскоростным линиям? К сожалению, на этот случай конкретную модель я не порекомендую, но могу дать несколько советов.
Для случаев, когда вам совсем не нужна возможность проконтролировать собственную пайку (фото с Cyber City Circuits)
Если вы хотите использовать высокоскоростной разъём, то один из вариантов — это поискать существующий проверенный опенсорсный дизайн, который покажется вам удобным для пайки. Также можете найти несколько, на ваш взгляд, подходящих разъёмов, заказать образцы, спроектировать плату с пробными посадочными местами под них, затем попробовать собрать несколько и посмотреть, как оно пойдёт.
Если вы нашли онлайн схему посадочного места, которое вроде как должно подойти к выбранному разъёму, внимательно сверьте и перепроверьте размеры — даже если название этой схемы точно совпадает с номером разъёма. Два месяца назад я решила собрать коммутационную плату, несущую все высокоскоростные линии для разъёма USB-C, чтобы сигналы хотя бы походили на дифференциальную пару. Она не особо подходит для повседневного использования в роли USB3 или DisplayPort, поскольку я заказала ее в виде двухслойной платы, и импеданс у неё неточный. Однако такой вариант всё равно лучше обычных коммутационных плат, на которых «скоростные» дорожки поворачивают под 90°.
Я нашла в KiCad схему посадочного места, которое казалось удобным для пайки — на ней предполагался сквозной монтаж ряда контактов под корпусом и присутствовали площадки под поверхностный монтаж ряда контактов вне корпуса с возможностью подлезть паяльником. На LCSC я подобрала несколько разъёмов, которые должны были под эту схему подойти.
Когда же пришло время их паять, выяснилось, что контакты экрана в передней части на несколько миллиметров смещены от посадочных мест. Кроме того, отверстия в печатной плате под сквозной монтаж после нанесения покрытия оказались слегка маловаты — в следующей версии я определённо сделаю их больше.
▍ Торцевой монтаж разъёмов
Вы вполне можете найти интересный торцевой разъём с внутренними высокоскоростными контактами под сквозной монтаж. В этом случае при проектировании схемы платы вы можете столкнуться с невозможностью вывести два самых углублённых сигнала — один CC и один SBU. Как вариант, можно опустить эти контакты, если посадочное место предназначено для штекера USB-C — в этом случае вы не используете SBU, и вам не нужен второй вывод для VCONN, который, по сути, является неиспользуемым контактом CC, задействуемым в качестве питания для E-Marker.
Но можно и решить эту проблему. Первый способ — это использовать многослойную плату и вывести контакт через внутренний слой, где нет кольцевых сквозных выводов.
Второй способ предполагает использование дорожек, достаточно маленьких, чтобы они могли обогнуть разъём по краю платы. Есть ещё и третий вариант, при котором вы можете уменьшить ширину двух площадок под сквозной монтаж вокруг двух интересующих контактов верхнего слоя, чтобы между ними уместилась дорожка.
Разъёмы на плате внедрения полезной нагрузки для Nintendo Switch
Бо́льшая часть из упомянутого мной в равной степени применима к разъёмам и штекерам. Естественно, здесь есть свои характерные для разъёмов особенности. К примеру, существуют разъёмы с промежуточным монтажом, несущие весь набор контактов, распределённых по две стороны платы. Кстати, паять такие очень удобно. С другой стороны, понятия не имею, как подобные разъёмы паяют на заводе. Судя по разобранным мной устройствам, для этого используется метод оплавления, а не ручная пайка. Но поскольку площадки SMD, к которым крепится разъём, есть на обеих сторонах, мне непонятно, как можно применить к подобной плате трафарет, особенно в масштабной производственной среде.
Может, у вас есть идеи?
Ещё один интересный вопрос касается того, что можно подключить к гнезду лишь одну пару контактов USB 2.0, то есть вторая их пара должна остаться неподключенной. В некоторых гнёздах под пайку вторая пара контактов USB 2.0 и вовсе отсутствует. Я не совсем понимаю, почему этого нельзя сделать, особенно с учётом того, что почти в каждой схеме печатной платы с USB-C эти контакты идут параллельно, и в данном случае это было бы такое же параллельное соединение.
Вот и всё, что могло бы вас заинтересовать по теме механики разъёмов USB-C. Если о чем-то вдруг не было сказано, пишите в комментариях.
Играй в наш скролл-шутер прямо в Telegram и получай призы! 🕹️🎁
Что такое USB? USB, Micro и Mini USB | Руководство по разъемам
Что такое разъемы USB?
Универсальная последовательная шина (USB) была разработана в 1990-х годах с целью упростить соединения между компьютерами и периферийными устройствами. Он стал широко популярен благодаря совместимости со многими платформами и операционными системами, низкой стоимости реализации и простоте использования.
Большинство современных компьютеров имеют несколько USB-портов, а USB является предпочтительным интерфейсом для большинства домашних и офисных периферийных устройств, включая принтеры, камеры, модемы и портативные устройства хранения данных.Выберите разъем USB, о котором вы хотите узнать больше:
USB 3.0 А
USB 3.0 В
USB Micro-A
USB Micro-B
USB Mini-B (5-контактный)
USB Mini-B (4 контакта)
USB 3.0 Micro B
USB Micro-AB
USB Mini-B (Fuji)
Информация о USB-C
Магазин популярных продуктов USB-C
Изображения USB-C

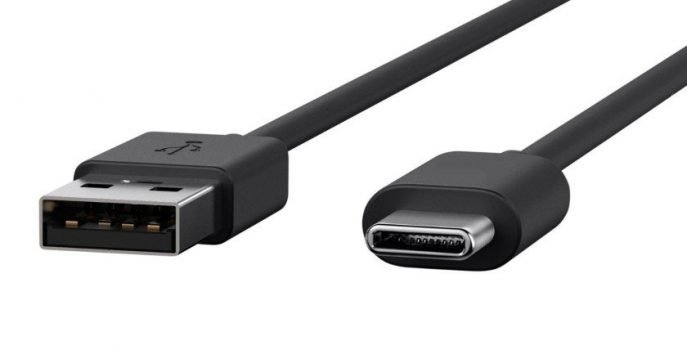

Разъем USB-C или USB Type-C имеет двусторонний/симметричный дизайн и на 60 % меньше, чем USB-A.
Его можно подключить к любому устройству USB-C любым концом. Он был протестирован с использованием до 10 000 способов подключения и в 6 раз более надежен, чем USB-A. Кабель USB-C может передавать сигналы USB 3.1, USB 3.0, USB 2.0 и USB 1.1. USB-C — единственный разъем, поддерживающий Thunderbolt™ 3 и способный передавать до 100 Вт, что достаточно для поддержки традиционной зарядки мобильных устройств. Встроенная поддержка видео DisplayPort и четырехканального звука позволит устройству USB-C подключаться к монитору компьютера, HDTV, системе объемного звучания и наушникам. Скорость передачи данных до 10 Гбит/с делает USB 3.1 идеальным решением для передачи больших объемов данных, таких как HD-видео для редактирования, авторская разработка Blu-ray™ или фотографии высокого разрешения для редактирования или хранения.Купить популярные продукты USB-C Просмотреть все
3 фута (0,9 м) USB-C на C 3.1 (поколение 1), удлинительный кабель «папа-мама» (5 Гбит/с)
28656 | C2G
Увеличение расстояния соединения USB-C
17,99 $
Кабель-адаптер USB-C/DisplayPort™, 6 футов (1,8 м), 4K, 30 Гц — черный
26902 | C2G
Подключите компьютер USB-C напрямую к входу DisplayPort проектора или дисплея для передачи видео и звука
$36,99
6-футовый (1,8 м) кабель USB-C 2.
0 «папа-папа» (3 А)
28826 | C2G
Подключите два любых стандартных устройства с поддержкой USB-C для одновременной зарядки и передачи данных.
11,99 $
3 фута (0,9 м) USB-C на C 3.1 (поколение 2), удлинительный кабель «папа-гнездо» (10 Гбит/с)
28658 | C2G
Увеличение расстояния соединения USB-C
19 долл. США.99
Кабель USB 3.0 (USB 3.1 Gen 1), 10 футов (3 м), кабель USB-C — USB-B M/M — черный
28867 | C2G
Подключите устройство USB-B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
19,99 $
Кабель-адаптер USB-C/DisplayPort™, 1 фут (0,3 м), 4K, 30 Гц — черный
26899 | C2G
Подключите компьютер USB-C напрямую к входу DisplayPort проектора или дисплея для передачи видео и звука
$31,99
6 футов (1,8 м) USB 2.
0 Кабель USB-C — USB-B M/M — черный
28859 | C2G
Подключите устройство USB-B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
12,99 $
Кабель USB-C® к USB-A SuperSpeed USB 5 Гбит/с, 1,8 м, M/M — черный
28832 | C2G
Питание, зарядка и передача данных на любое стандартное устройство USB-C, а также на устройство или аксессуар USB-A и обратно.
$15,99
3 фута (0,9 м) USB 3.0 (USB 3.1 Gen 1) Кабель USB-C — USB-B M/M — черный
28865 | C2G
Подключите устройство USB-B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
11,99 $
3-метровый кабель USB-C® — USB-A SuperSpeed USB 5 Гбит/с M/M — черный
28833 | C2G
Питание, зарядка и передача данных на любое стандартное устройство USB-C, а также на устройство или аксессуар USB-A и обратно.
18,99 $
USB-C, вилка Iso
USB-C, вилка, передняя часть
USB-C, вилка, верхняя часть
USB 3.0 A Информация
Магазин Популярные продукты USB 3.0 A
Известный как «SuperSpeed», этот разъем типа A обычно используется на хост-контроллерах в компьютерах и концентраторах. Разъем типа A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное подключение и удаление. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах. Этот разъем похож по размеру и форме на разъем A-типа, используемый в приложениях USB 2.0 и USB 1.1. Однако USB 3.0 типа A имеет дополнительные контакты, которых нет в USB 2.
0 и USB 1.1 типа A. Разъем USB 3.0 предназначен для приложений USB SuperSpeed; однако он будет передавать данные из более медленных соединений и обратно совместим с портами USB 2.0. Разъемы USB 3.0 A часто имеют синий цвет, чтобы их можно было отличить от предыдущих версий.Купить популярные продукты USB 3.0 A
3,3 фута (1 м) USB 3.0 Кабель «папа-папа»
54170 | C2G
Соответствует спецификациям USB 3.0 SuperSpeed; расширьте свое соединение USB 3.0!
6,99 $
6,6 футов (2 м) USB 3.0 Кабель «папа-папа»
54171 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
8,9 $9
9,8 футов (3 м) Кабель USB 3.0, штекер A-B, штекер
54175 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
10,99 $
6,6 футов (2 м) Кабель USB 3.
0, штекер A-B, штекер
54174 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
8,99 $
16,4 фута (5 м) USB 3.0 Активный удлинительный кабель USB-A «папа» — «розетка» USB-A (совместимый с TAA)
39939 | C2G
Расширение диапазона использования устройства USB 3.0 5 дополнительных метров
33,99 $
9,8 футов (3 м) USB 3.0 Кабель «папа-папа»
54172 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
10,99 $
3,3 фута (1 м) Кабель USB 3.0, штекер A-B, штекер
54173 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
6,99 $
3,3 фута (1 м) Кабель USB 3.0 «папа» — «папа» Micro B
54176 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
12,99 $
6,6 футов (2 м) Кабель USB 3.
0 «папа» — «папа» Micro B
54177 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
14,99 $
93 м (0,8 фута) Кабель USB 3.0 «папа» — «папа» Micro B
54178 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
17,99 $
USB 3.0 B Информация
Магазин Популярные продукты USB 3.0 B
Разъем USB 3.0 B встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1; однако устройства USB 3.0 с этим типом подключения могут принимать предыдущие кабели USB 2.0 и 1.1.
Купить популярные продукты USB 3.0 B
9,8 футов (3 м) Кабель USB 3.0, штекер A-B, штекер
54175 | C2G
Совместимость со спецификациями USB 3.
0 SuperSpeed
10,99 $
6,6 футов (2 м) Кабель USB 3.0, штекер A-B, штекер
54174 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
8,99 $
3,3 фута (1 м) Кабель USB 3.0, штекер A-B, штекер
54173 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
6,99 $
Информация о USB-A
Купить популярные продукты USB-A
Образы USB-A
Используемый на хост-контроллерах компьютеров и концентраторах разъем типа A представляет собой плоский прямоугольный интерфейс. Этот интерфейс удерживает соединение за счет трения, что позволяет пользователям очень легко подключаться и отключаться. Вместо круглых контактов в разъеме используются плоские контакты, которые очень хорошо выдерживают постоянное подключение и удаление. Разъем A-socket обеспечивает «нисходящее» соединение, которое предназначено для использования исключительно на хост-контроллерах и концентраторах.
Он не предназначался для использования в качестве восходящего разъема на периферийном устройстве. Это очень важно, потому что хост-контроллер или концентратор рассчитан на подачу питания 5 В постоянного тока на один из контактов USB. Хотя это и не так распространено, кабели AA используются для подключения USB-устройств с гнездовым портом A-типа к ПК или другому USB-устройству, а также для передачи данных между двумя компьютерными системами.Примечание. Как правило, кабель A-A не предназначен для соединения двух компьютеров или для подключения концентратора USB между двумя компьютерами. Это может нанести непоправимый ущерб вашим компьютерам и даже может привести к пожару. Прежде чем использовать кабель A-A для передачи данных, проконсультируйтесь с производителем.
Магазин популярных продуктов USB-A Просмотреть все
Кабель USB 2.0 A/B длиной 5 м — черный
28104 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Прямоугольный кабель USB 2.
0 A/B длиной 2 м — черный
28110 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Кабель USB 2.0 A/B длиной 5 м — белый
13401 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
$5,99
Кабель USB 2.0 A/B длиной 1 м — белый
13171 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
Кабель USB 2.0 A/B длиной 2 м — черный
28102 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Кабель USB 2.0 A/B длиной 3 м — белый
13400 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
15-футовый (4,6 м) кабель USB 2.0 A — Micro-B M/M — черный (4,6 м)
27395 | C2G
Зарядка или передача данных между портативным устройством Micro-USB и портом USB на компьютере или другом мобильном устройстве USB
14,99 долл.
США
5-метровый кабель Ultima™ USB 2.0 A/B
29144 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения USB-устройства к USB-порту USB-концентратора, ПК или Mac®
12,99 $
3-метровый кабель Ultima™ USB 2.0 A — Mini-B
29652 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
7,99 $
6,6 футов (2 м) USB 2.0 Кабель «папа-папа» — черный
28106 | C2G
Подключайте устройства USB 2.0 с гнездом A к вашему компьютеру или другому USB-устройству
$2,99
USB-A Male Iso
USB-A Male Front
USB-A Male Top
USB-A Розетка Iso
USB-A Розетка спереди
USB-A Розетка сверху
Информация о USB-B
Магазин популярных продуктов USB-B
Изображения USB-B
Разъем типа B предназначен для использования с периферийными устройствами USB.
Интерфейс B-style имеет квадратную форму и слегка скошенные углы на верхних концах разъема. Как и соединитель A, он использует трение корпуса соединителя, чтобы оставаться на месте. B-разъем — это восходящий разъем, который используется только на периферийных устройствах. Из-за этого для большинства USB-приложений требуется кабель A-B.Магазин популярных продуктов USB-B Просмотреть все
Кабель USB 2.0 A/B длиной 1 м — белый
13171 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
Кабель USB 2.0 A/B длиной 3 м — белый
13400 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
3,99 $
Прямоугольный кабель USB 2.0 A/B длиной 2 м — черный
28110 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
Кабель Ultima™ USB 2.
0 A/B длиной 2 м
29141 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения USB-устройства к USB-порту USB-концентратора, ПК или Mac®
7,99 $
6 футов (1,8 м) USB 2.0 Один Y-образный штекер B к двум штыревым Y-кабелям A
28108 | C2G
Увеличьте мощность переносного жесткого диска с вашего ПК или Mac®
10,99 $
Активный кабель USB A/B, 12 м (39,3 фута) (формат Center Booster) (39,4 фута)
38998 | C2G
Подключите свое USB-устройство на невероятном расстоянии 25 футов (7,62 м)!
31,99 $
Активный кабель USB A/B длиной 7,6 м (25 футов) (формат Center Booster)
38989 | C2G
Подключите свое USB-устройство на невероятном расстоянии 25 футов (7,62 м)!
30,99 $
Кабель USB 2.0 A/B длиной 5 м — белый
13401 | C2G
Подключите USB-устройство к USB-порту USB-концентратора, ПК или Mac®
5,99 $
5-метровый кабель Ultima™ USB 2.
0 A/B
29144 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения USB-устройства к USB-порту USB-концентратора, ПК или Mac®
$12,99
Кабель USB 2.0 A/B длиной 5 м — черный
28104 | C2G
Подключите USB-устройство к порту USB концентратора USB, ПК или Mac®. Iso
Разъем USB-B спереди
Разъем USB-B сверху
Информация о USB Micro-A
Образы USB Micro-A
USB Micro-A
Признанный USB-IF, этот разъем можно найти на мобильных устройствах, таких как сотовые телефоны, устройства GPS и цифровые камеры. Micro-USB A предлагает подключение, которое физически меньше по размеру, чем USB Mini-b, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с и функции On-The-Go. Соединение можно легко узнать по розетке белого цвета и компактному 5-контактному дизайну.
USB Micro-A, вилка Iso
USB Micro-A, вилка, передняя часть
USB Micro-A, вилка, верхняя часть
Информация о USB Micro-B
Изображения USB Micro-B
USB Micro-B
Признанный USB-IF, этот разъем можно найти на мобильных устройствах, таких как сотовые телефоны, устройства GPS и цифровые камеры. Micro-USB B обеспечивает подключение физически меньшего размера по сравнению с USB Mini-B, но при этом поддерживает высокую скорость передачи данных 480 Мбит/с. Соединение можно легко узнать по черной розетке и компактному 5-контактному дизайну.
Разъем USB Micro-B Iso
Разъем USB Micro-B спереди
Разъем USB Micro-B сверху
USB Mini-B (5-контактный) Информация
Магазин популярных продуктов USB Mini-B (5-контактный)
USB Mini-B (5-контактный) Изображения
Одним из недостатков разъема типа B является его размер, который составляет почти полдюйма с каждой стороны.
Это сделало интерфейс B-style непригодным для многих компактных персональных электронных устройств. В результате многие производители устройств начали миниатюризацию разъемов USB именно с этого Mini-b. Этот 5-контактный Mini-b распознается USB-IF. По умолчанию предполагается, что кабель Mini-b имеет 5 контактов. Этот разъем довольно маленький, около двух третей ширины разъема A-типа.Купить популярные продукты USB Mini-B (5-контактный) Просмотреть все
3-метровый кабель Ultima™ USB 2.0 A — Mini-B
29652 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
7,99 долл. США
6 футов (1,8 м) USB 2.0 Кабель USB-C — USB Mini-B M/M — черный
28855 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
8,99 $
Кабель USB 2.0 A — Mini-B длиной 2 м
27005 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
4,99 $
3,3 фута (1 м) кабель USB 2.0 A — Mini-B
27329 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
3,99 $
2-метровый кабель Ultima™ USB 2.0 A — Mini-B
29651 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
6,99 $
3 фута (0,9 м) USB 2.0 Кабель USB-C — USB Mini-B M/M — черный
28854 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
9,99 $
2-метровый кабель Ultima™ USB 2.0 A — Mini-B для некоторых камер Minolta, Samsung® и Toshiba™ (HIROSE KEY)
12342 | C2G
Высокопроизводительный сменный USB-кабель для некоторых цифровых камер Minolta, Samsung® и Toshiba™
8,99 долл. США
9,99 долл. США
11-дюймовый 4-портовый кабель концентратора USB 2.0
27402 | C2G
Это концентратор И это кабель! Подключите 3 устройства USB 2.0 и 1 устройство Mini-b к ПК с помощью всего одного кабеля.
18,99 $
6 футов (1,8 м) USB 2.0 Y-кабель с двумя вилками A и одной вилкой Mini-B
28107 | C2G
Увеличение мощности переносного жесткого диска с вашего ПК или Mac®
$9,99
12 футов (3,7 м) USB 2.0 Кабель USB-C к USB Mini-B M/M — черный
28857 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
21,99 $
USB Mini-B (5-контактный), штекер Iso
USB Mini-B (5-контактный), штекер спереди
USB Mini-B (5-контактный), штекер сверху
USB Mini-B (4 контакта) Информация
Магазин популярных продуктов USB Mini-B (4-контактный)
USB Mini-B (4-контактный) Изображения
Вместо стандартного 5-контактного разъема Mini-b этот неофициальный разъем используется во многих цифровых камерах, особенно в некоторых моделях Kodak®. Он напоминает форму стандартного разъема B-типа со скошенными углами; однако он намного меньше по размеру.
Купить популярные продукты USB Mini-B (4-контактный) Просмотреть все
3-метровый кабель Ultima™ USB 2.0 A — Mini-B
29652 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
7,99 $
6 футов (1,8 м) USB 2.
0 Кабель USB-C — USB Mini-B M/M — черный
28855 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
8,99 $
2-метровый кабель USB 2.0 A — Mini-B
27005 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
4,99 $
Кабель USB 2.0 A — Mini-B длиной 1 м
27329 | C2G
Подключите камеру или устройство с 5-контактным разъемом mini-USB к порту USB на концентраторе USB, ПК или Mac®. Работает со многими моделями камер от основных брендов.
$3,99
2-метровый кабель Ultima™ USB 2.0 A — Mini-B
29651 | C2G
Высокопроизводительный кабель ультра-премиум-класса для подключения устройства USB Mini-B к порту USB на концентраторе USB, ПК или Mac®
6,99 $
3 фута (0,9 м) USB 2.
0 Кабель USB-C — USB Mini-B M/M — черный
28854 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
$9,99
2-метровый кабель Ultima™ USB 2.0 A — Mini-B для некоторых камер Minolta, Samsung® и Toshiba™ (HIROSE KEY)
12342 | C2G
Высокопроизводительный сменный USB-кабель для некоторых цифровых камер Minolta, Samsung® и Toshiba™
8,99 $
9,99 $
11-дюймовый 4-портовый кабель концентратора USB 2.0
27402 | C2G
Это концентратор И это кабель! Подключите 3 устройства USB 2.0 и 1 устройство Mini-b к ПК с помощью всего одного кабеля.
$18,99
6 футов (1,8 м) USB 2.0 Y-кабель с двумя вилками A и одной вилкой Mini-B
28107 | C2G
Увеличьте мощность переносного жесткого диска с вашего ПК или Mac®
9,99 $
12 футов (3,7 м) USB 2.
0 Кабель USB-C к USB Mini-B M/M — черный
28857 | C2G
Подключите устройство USB-Mini B к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
21,99 $
USB Mini-B (4-контактный) штекер Iso
USB Mini-B (4-контактный) штекер спереди
USB Mini-B (4-контактный) штекер сверху
Информация о USB 3.0 Micro B
Магазин Популярные продукты USB 3.0 Micro B
Разъем USB 3.0 Micro-B встречается на устройствах USB 3.0. Этот разъем предназначен для передачи данных и питания в приложениях USB SuperSpeed. Кабели с этим разъемом не имеют обратной совместимости с устройствами USB 2.0 или USB 1.1.
Купить популярные продукты USB 3.0 Micro B
3,3 фута (1 м) Кабель USB 3.0 «папа» — «папа» Micro B
54176 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
12,99 $
6,6 футов (2 м) Кабель USB 3.
0 «папа» — «папа» Micro B
54177 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
14,99 $
9,8 футов (3 м) Кабель USB 3.0 «папа» — «папа» Micro B
54178 | C2G
Совместимость со спецификациями USB 3.0 SuperSpeed
17,99 $
Информация о USB Micro-AB
USB-A на Micro-B
Этот универсальный разъем, разработанный исключительно для устройств USB On-The-Go, может принимать кабельное соединение Micro-USB A или Micro-USB B. Этот интерфейс можно легко узнать по розетке серого цвета и компактному 5-контактному дизайну. Этот тип разъема существует только как розетка для устройств On-The-Go и не будет использоваться на кабеле.
USB Mini-B Fuji Info
USB Mini-B (Fuji®)
Это еще один неофициальный разъем, также широко используемый в цифровых камерах, особенно в некоторых моделях производства Fuji®.
Он больше напоминает разъем A-типа своей плоской прямоугольной формой.Популярные USB-продукты
Адаптер USB-C® «мама» на USB-A «папа» SuperSpeed USB 5Gbps Adapter Converter
54427 | C2G
Адаптация устройства USB-C к порту USB-A на ноутбуке, настольном компьютере или планшете
9,99 долл. США
Преобразователь HDMI® в DisplayPort™ — 4K 30 Гц
22323 | C2G
Подключение ноутбука HDMI к дисплею DisplayPort для аудио и видео
52,99 $
Концентратор USB-C® с USB-A, USB-C и подачей питания до 100 Вт
26914 | C2G
Передача данных на устройство USB-C при одновременной зарядке устройства
44,99 $
1,5 фута (0,46 м) Кабель-переходник с USB на DB9 Serial RS232
26886 | C2G
Преобразование последовательного устройства DB9 RS232 в USB
19,99 $
Mini DisplayPort™ 1.
2 — двойной концентратор HDMI® MST — 4K
54292 | C2G
Подключение двух дисплеев HDMI с поддержкой MST к устройству с одним выходом Mini DisplayPort 1.2
$82,99
Многопортовый аудио/видеоадаптер USB-C® на HDMI® с подачей питания до 60 Вт — 4K 30 Гц — черный
29531 | C2G
Передача видео- и аудиоконтента 4K на дисплей с интерфейсом HDMI с устройства USB-C с одновременной зарядкой устройства
29,99 $
Док-станция MST с двумя дисплеями USB-C® 7-в-1 с HDMI®, DisplayPort™, VGA и подачей питания до 100 Вт — 4K 30 Гц
54439 | C2G
Подключение устройства с поддержкой USB-C для расширения видео и передачи данных при одновременной зарядке
212,99 $
Переходник USB 3.0 (USB 3.1 Gen 1) USB-C® на USB-A Адаптер M/F — черный
28868 | C2G
Подключите устройство USB-A к порту USB Type-C на ноутбуке, настольном компьютере, планшете или другом устройстве.
$11,99
Руководство по типам USB-разъемов и кабелей
- Дом
- Руководство по типам разъемов USB
Широко распространенная в современном обществе технология USB используется как минимум в одном или нескольких устройствах, которые люди используют ежедневно. Тем не менее, USB-кабели поставляются с различными соединениями, большинство из которых несовместимы с другими. Это делает замену USB-кабеля сложной задачей, особенно когда различия между ними могут показаться неопытным неопытным пользователям.
Например, хотя термины micro B и mini USB могут использоваться как синонимы, вы не можете просто использовать один штекер для подключения к другому порту. Еще больше запутывает ситуацию то, что индустрия USB-технологий постоянно развивается, и даже один и тот же тип штекера может различаться в каждой версии USB, одновременно влияя на производительность штекера.
Мы составили это исчерпывающее руководство, чтобы помочь вам разобраться во всех нюансах, присущих различным типам USB-кабелей, представленных на рынке.
Также известный как стандартный разъем USB A, разъем USB A в основном используется на хост-контроллерах в компьютерах и концентраторах. Разъем USB-A предназначен для обеспечения «нисходящего» соединения, предназначенного для хост-контроллеров и концентраторов, редко реализуемого как «восходящий» разъем на периферийном устройстве. Это связано с тем, что USB-хост подает питание 5 В постоянного тока на контакт VBUS. Таким образом, важно помнить, что при покупке USB-кабелей безопаснее всего убедиться, что хотя бы один из штекеров является USB A.
Хотя это и не так распространено, некоторые разработчики используют кабели USB A «папа» на «папа» для соединения двух разъемов типа «мама» USB A. Имейте в виду, что типичные кабели A-A не предназначены для соединения двух хост-компьютеров или компьютера с концентратором.
Сопутствующие товары:
- Кабели USB 2.0 A-A с гнездами
- Кабели USB 2.0 A-B
- Кабели USB 2.0 A — Mini B
- Кабели USB 2. 0 A — Micro B
0 A — Micro B- Угловые кабели USB 2.0 A-A
- Угловые кабели USB 2.0 A-B
- Угловые кабели USB 2.0 A — Mini B
- Угловые кабели USB 2.0 A — Micro B
- Фиксирующие кабели USB 2.0 A–B
- Угловые кабели USB 2.0 A — Mini B
- Кабели USB 2.0 A «мама» — «A»
- Гнездо USB 2.0 A для обжима кабелей корпуса
- Гибкие кабели USB 2.0 A-B
Также известный как разъем USB стандарта B, разъем типа B предназначен для периферийных устройств USB, таких как принтер, восходящий порт на концентраторе или другие более крупные периферийные устройства. Основной причиной разработки разъемов USB B было обеспечение возможности подключения периферийных устройств без риска подключения двух хост-компьютеров друг к другу. Разъем USB типа B все еще используется сегодня, хотя он постепенно заменяется более совершенными типами разъемов USB.
Сопутствующие товары:
- Кабели USB 2. 0 A-B
0 A-B- Угловые кабели USB 2.0 A-B
- Фиксирующие кабели USB 2.0 A–B
- Угловые кабели USB 2.0 A — Mini B
- USB 2.0 B, розетка к B
- Кабель USB 2.0 B «мама» на 5 контактов
Разъем USB-C или USB Type-C — новейший интерфейс USB, появившийся на рынке вместе с новым стандартом USB 3.1. В отличие от ранее упомянутых разъемов USB типа A и типа B, разъем USB типа C можно использовать как на портах хост-контроллера, так и на устройствах, которые используют восходящие разъемы. За последние несколько лет на рынке появилось множество ноутбуков и мобильных телефонов с USB-разъемами типа C.
Разъем USB типа C совместим с сигналами USB 2.0, 3.0, 3.1 Gen 1 и Gen 2. Полнофункциональный кабель USB 3.1 Gen 2 C-C способен передавать данные со скоростью до 10 Гбит/с с улучшенной подачей питания до 20 В, 5 А (100 Вт) и поддерживать альтернативный режим DisplayPort и HDMI для передачи видео- и аудиосигнала.
Сопутствующие товары:
- Кабели USB-C — USB-C
- Кабели USB 3.0 — USB-C
Подобно разъему USB типа B, разъемы USB mini B используются на периферийных устройствах USB, но имеют меньший форм-фактор. Штекер mini B по умолчанию имеет 5 контактов, включая дополнительный идентификационный контакт для поддержки USB On-The-Go (OTG), что позволяет мобильным устройствам и другим периферийным устройствам выступать в качестве USB-хоста.
Первоначально этот штекер был разработан для более ранних моделей смартфонов, но по мере того, как смартфоны становились более компактными и изящными, штекер Mini USB был заменен на micro USB. Теперь Mini-B предназначен для некоторых цифровых камер, в то время как остальные серии мини-штекеров стали скорее устаревшими разъемами, поскольку они больше не сертифицированы для новых продуктов.
Сопутствующие товары:
- Кабели USB 2.0 A — Mini B
- Кабели USB 2.0 Mini A — Mini B
- Кабели USB 2. 0 Mini B — Mini B
- Кабель-розетка USB 2.0 Mini B — Mini B
0 Mini B — Mini B- Угловые кабели USB 2.0 Mini A — Mini B
- Фиксирующие кабели USB 2.0 A — Mini B
- Гибкие кабели USB 2.0 A — Mini B
- Гибкие кабели USB 2.0 Mini B — Mini B
Разъем micro USB B, по сути, представляет собой уменьшенную форму mini USB, которая позволяет мобильным устройствам становиться тоньше, сохраняя при этом возможность подключения к компьютерам и другим концентраторам.
Разъем типа micro B содержит 5 контактов для поддержки USB OTG, что позволяет смартфонам и другим аналогичным мобильным устройствам считывать внешние диски, цифровые камеры или другие периферийные устройства, как компьютер. Обратите внимание, что для включения функции OTG в кабельной сборке необходимо выполнить специальное подключение проводов.
22 октября 2009 г. Международный союз электросвязи (МСЭ) объявил о включении интерфейса Micro-USB в универсальное решение для зарядки (UCS), которое широко используется в отрасли.
Сопутствующие товары:
- Кабели USB 2.0 A — Micro B
- Угловые кабели USB 2.0 A — Micro B
Унаследовав тот же дизайн от разъема A-типа, который используется в приложениях USB 2.0 и USB 1.1, USB 3.0 A также обеспечивает «нисходящее» соединение, которое предназначено для использования только на хост-контроллерах и концентраторах.
Однако USB 3.0 типа A обрабатывает дополнительные контакты, которых нет в USB 2.0 типа A. Разъем USB 3.0 предназначен для поддержки сверхскоростной передачи данных с пропускной способностью 5 Гбит/с, в то время как более низкая скорость передачи данных может передаваться с обратной совместимостью на порты USB 2.0. Разъемы USB 3.0 часто имеют синий цвет или имеют логотип «SS», чтобы отличить их от предыдущих поколений.
Сопутствующие товары:
- Активные кабели USB 3.0 A-B
- Активные кабели с разъемами USB 3,0 A — A, розеточные
- Активные кабели USB 3.0 A — Micro B
- Кабели USB 3. 0 A — Micro B
- Кабели USB 3.0 A-B
- Кабели USB 3.0 A-A с розетками
- Кабели USB 3.0 A-A
0 A — Micro B- Угловые кабели USB 3.0 A — Micro B
- Угловые кабели USB 3.0 A-B
- Фиксирующие кабели USB 3.0 A — Micro B
- Фиксирующие кабели USB 3.0 A–B
- Кабели USB 3.0 A-A с фиксатором
- Кабели USB 3.0 A-A для монтажа на панели
- USB 3.0 A — 20-контактные кабели для монтажа на панели
- Кабели USB 3.0 A — Micro B для монтажа на панели
- Гибкие кабели USB 3.0 A-B
- Гибкие кабели USB 3.0 A — Micro B High Flex
- Сверхтонкие кабели USB 3.0 A — Micro B
- Водонепроницаемые кабели USB 3.0 A-A
Разъем USB 3.0 типа B предназначен для периферийных устройств USB, таких как принтер, восходящий порт на концентраторе или другие более крупные периферийные устройства. Этот разъем может поддерживать приложение USB 3.
0 SuperSpeed, а также одновременно передавать низкоскоростные данные USB 2.0.
Вилку USB 3.0 B нельзя вставить в розетку USB 2.0 B из-за изменения формы вилки. Однако устройства с разъемами USB 3.0 типа B могут работать с предыдущими штекерами USB 2.0 типа B.
Сопутствующие товары:
- Кабели USB 3.0 A–B
- Угловые кабели USB 3.0 A-B
- Фиксирующие кабели USB 3.0 A–B
- Кабели USB 3.0 B-B для монтажа на панели
- Гибкие кабели USB 3.0 A-B
Также называемый разъемом SuperSpeed Micro USB B, этот разъем имеет еще пять контактов сбоку от разъема USB 2.0 Micro B для достижения полной стандартной скорости передачи данных USB 3.0. Разъемы USB 3.0 Micro B можно найти на жестких дисках, цифровых камерах, мобильных телефонах и других устройствах USB 3.0.
Штыревой разъем USB 3.0 Micro B нельзя подключить к разъему USB 2.0 B из-за изменения формы штекера. Однако устройства с разъемом USB 3.
0 Micro B могут быть подключены к предыдущему разъему USB 2.0 Micro B.
В связи с растущей потребностью в более высоких скоростях передачи данных все больше промышленных приложений, таких как машинное зрение и трехмерное изображение, начинают внедрять USB 3.0 Micro B в свои конструкции систем. Разъемы Micro B с винтовым замком часто используются в кабелях для обеспечения надежного соединения.
Сопутствующие товары:
- Активные кабели USB 3.0 A — Micro B
- Кабели USB 3.0 A — Micro B
- Угловые кабели USB 3.0 A — Micro B
- Фиксирующие кабели USB 3.0 A — Micro B
- Кабели USB 3.0 A — Micro B для монтажа на панели
- Гибкие кабели USB 3.0 A — Micro B
- Сверхтонкие кабели USB 3.0 A — Micro B
Кабели внутреннего разъема USB 3.0, разработанные Intel, обычно используются для подключения внешних портов USB SS на передней панели к материнской плате.
