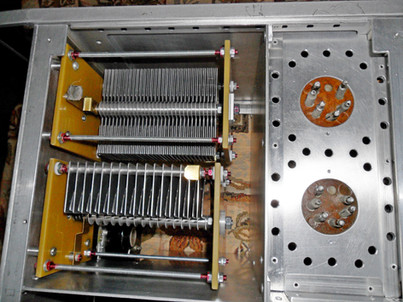

ГУ-46,ГУ-64 – Усилители, Лампы, Трансформаторы

Rezvoy

Guest

продайте их и купите нормальных ламп.
имхо ибо гемора с ними будет много. начиная с накала нестандартных 8.4 вольт при токе около 20 ампер для гу46( пуск накала, кстати, должен быть ступенчатым ) и заканчивая высоким анодными.

Пробовл ГМ-100-анодное 2700В,накал 17В 18А.Звук очень интересный.Жаль что в приемлемых габаритах и весе не сделать.

Manowar
Active member

“нормальных” -это калибром поменьше .хоть теж гм70.
просто при таких анодных напругах такой усь становится опасным для окружающих и должен выглядеть как небольшой холодильник, кушать много. ну и еще одна проблема-выходные трансы. размеры -фигня.вот 3 киловольта анодного развязать-уже далеко не 300 вольт.

Александр Бокарёв
Guest

До 1500В не особенно страшно,а выше имеются проблеммы с выпрямителями. Газотроны ненадежны (из моего радиолокационного опыта) и требуют 2-5 минут предварительного прогрева. Я пользовал ГМ-70 диодами по схеме удвоения, получил 2800В,400мА. Для 2х канального на ГМ-70 пользую мост 4е 5Ц3С – 1100В,220ма. Для 2х ГУ-80- мост 4е 5Ц8С-1100В,800мА.
Мы для 211-го Лофтина С 1350 тоже делали мост на 5ц3с, а для ГУ-48 уже собрали удвоение, на газотронах. А кстати, не подскажете, почему могли они внезапно разлететься в клочки? Это произошло в моё отсутствие, пришёл, а напарник сидит, глаза у Бобика взял и глядит виновато. Но я подозреваю, что в этот момент усилитель стоял торчком и ГУ-48 лежала плашмя и могла провиснуть сетка, тогда- трындец газотронам.Или есть другие причины?
Для 48-й подошли только 10-килоомные Тамуры F-2013, и никакие другие, типа Саутеров, реальная индуктивность у тамурайцев очень велика, но если 8 кил честные, на 20 герцах, а не на 1000, то под 80 ватт в однотакте можно получить, если драйвер трансформаторный, а с резисторным драйвером имеем 45 ватт.
Мы копировали Славы Медведева Усилитель, что в Аудиомагазине, там напруга 2850, а если два кила,- то полтинник ватт можно, думаю, с трансовым драйвером снять и ватт 35 с резисторным… А вот про гм-100 мы только помечтали, подержали это чудо в руках, крякнули, и уехали с ящиком Гу-48.

Схема соединения электродов лампы ГУ-46

Корпус лампы ГУ-46
Основные данные при U_н = 8,3 В; U_a = 2,5 кВ; U_c2 = 0,6 кВ; I_a = 480 мА
Параметр Условия ГУ-46 Ед. изм.
Аналог — — —
Ток накала — 14,75±1,25 А
Ток анода — ≥500 мА
Ток первой сетки обратный — ≤40 мкА
Ток второй сетки — ≤60 мА
Крутизна характеристики — 9,5±2 мА/В
Коэффициент усиления первой сетки относительно второй сетки — 5±1 —
Колебательная мощность при U′_н = 8,3 В ≥700 Вт
при U′_н = 7,9 В ≥630
Межэлектродные емкости входная 29,5±3,5 пФ
выходная 8,75±0,25
проходная ≤0,15
Наработка — ≥1000 ч
Предельные эксплуатационные данные
Параметр
Условия ГУ-46 Ед. изм.
Ток накала пусковой — 23 А
Напряжение накала — 7,9-8,7 В
Напряжение анода — 3 кВ
Напряжение второй сетки — 0,65 кВ
Мощность, рассеиваемая анодом — 500 Вт
Мощность, рассеиваемая второй сеткой — 45 Вт
Мощность, рассеиваемая первой сеткой — 4 Вт
Мощность, рассеиваемая третьей сеткой — 4 Вт
Рабочая частота — 600 МГц
Температура спая стекла с металлом — 220 °С
Температура баллона — 300 °С

Мощный усилитель GU46 SE – помогите с некоторыми вопросами
26.12.2014 15:20
#7
2014-12-26 15:20

Повторяю исходный вопрос. GNFB часто выполняется путем переноса резистора с выхода динамика обратно на катод первой ступени. Для достижения наилучших результатов используйте тот же кран, к которому подключен динамик. Вы должны либо удалить катодный шунтирующий конденсатор, либо добавить под ним еще один резистор делителя напряжения.
Резистор обратной связи не следует шунтировать с помощью большого конденсатора, так как это даст усиление усилителя, равное 1. Небольшой конденсатор, который вы иногда видите на этом резисторе (10 с или 100 с пФ), предназначен для обеспечения стабильности контура обратной связи. Это не всегда необходимо, особенно если сумма NFB невелика.
Я считаю, что вам нужно использовать отрицательную обратную связь. Начните с относительно высокого сопротивления — что-то вроде 15 кОм (подключено к отводу 16 Ом) и постепенно снижайте его, пока оно не будет звучать правильно — осциллограф будет полезен — имейте в виду, что вы ищете полосу пропускания [пока вы одновременно размениваясь стабильностью (и прибылью)].
: После того, как вы остановились на резисторе обратной связи, у вас есть возможность шунтировать его с помощью конденсатора. Это обеспечивает стабильность и иногда может помочь в расширении высоких частот. [Как говорит Scopeboy, чем больше резистор обратной связи (подразумевается меньшее NFB), тем менее необходимым становится шунтирование крышки.]
Обычно я использую серебряную слюду — мое «эмпирическое правило» для оценки начального размера этой крышки (в пФ) равно:
1 150 000 разделить на номинал резистора
Например, для резистора обратной связи 3 кОм потребуется конденсатор 350 пФ (1 150 000/3 300 = 348,5).
Опять же, прицел полезен… схема тоже не помешала бы.
Выходной каскад подключен к пентоду и имеет высокое выходное сопротивление.
Поэтому очень вероятно, что низкие частоты в определенной степени ослаблены. NFB, глобальный или локальный поможет.
GNFB также может быть взят от отвода 4 Ом или отвода 16 Ом.
Ваши подробные вопросы о том, как реализовать GNB, потребуют большого количества базовой теории NFB. Вы должны найти эту информацию, выполнив поиск в Интернете.
Для GU46 требуется ток накала около 15 А. Вы упомянули, что питаете обе лампы от общего источника постоянного тока (30 А). Можете ли вы описать это немного больше?
Я не думаю, что перекрестные помехи между трубками будут проблемой. Около 35 дБ достаточно для полного стереоизображения. И вы можете измерить это очень легко.
Подайте сигнал только с одного канала и сравните выходы L и R.
2. 6sn7 является первой ступенью, а загруженный 6sl7 ccs обеспечивает дополнительное усиление. gu46 всегда работает с отрицательным смещением, поэтому я подумал, что смогу обойтись более легким драйвером. Входная емкость gu46 не так уж и ужасна, поэтому попробовать стоит. ccs регулируется, поэтому я могу использовать разные трубки. 6bl7 возможно?
3. Я могу добавить хороший повторитель MOSFET, если вы все считаете это хорошей идеей. Я просто подумал, что это все равно, что убить муху молотком, так сказать.
Извините, если мои вопросы неграмотны, но мои строительные навыки гораздо более развиты, чем моя теоретическая база. Я могу спроектировать работающий усилитель, но некоторые аспекты все еще ускользают от меня.
На самом деле нет, вам нужно иметь отдельные нагреватели для труб DHT. Ваша нить/нагреватель на самом деле является вашим катодом. Если вы используете их в одном и том же источнике, у вас будут перекрестные помехи между каналами.
На самом деле нет, вам нужно иметь отдельные нагреватели для труб DHT. Ваша нить/нагреватель на самом деле является вашим катодом. Если вы используете их в одном и том же источнике, у вас будут перекрестные помехи между каналами.
Вот один очень хороший способ получить B+1,2 кВ и Ug2+0,6 кВ для OPS, эта линия 0,6 кВ может использоваться для питания входных и драйверных каскадов, вторичное напряжение высокого напряжения составляет всего 2×450 В переменного тока. , переключатель S-By должен быть одним очень прочным типом HV, таким же, как держатель предохранителя B+ HV и предохранитель, 9У 0023 нет опыта работы с силовым пентодом GU46, но мне он кажется очень интересной лампой,
лично я попробую с простым трехкаскадным усилителем на основе слегка модифицированной топологии Mullard 5-20, может быть один 6J5 на входном каскаде, соединенный по постоянному току на двух EL84. в качестве фазоинвертора/драйверного каскада, а также по переменному току на смещенных усилителях класса AB1 GU46 PP-OPS,
, в любом случае необходимо выполнить много очень точных расчетов, прежде чем вы начнете делать этот очень интересный и мощный усилитель.
Мона нарисовала полноволновую установку B+ с отводом по центру. Ничего страшного в этом нет, но 1600 В. впритык экспоненциально опаснее 800 В. Поэтому я и предложил гибридный мост. Шоттки образуют соединение с землей, а демпферные диоды образуют «горячее» соединение. Поставка B в «Эль Чипо» представляет собой гибридный мост. Вы бы инвертировали все полярности для источника B+.
Некоторое время назад Пит Миллет опубликовал метод получения двух двухполупериодных выпрямленных шин из одной обмотки ТТ. Нужно всего 5 диодов. Используя комбинацию дросселя и колпачка. Фильтры I/P, возможно изготовление шин, отличных от n В. и n/2 В.
Уважаемые,
Я адаптирую свою Идею блока питания к предложению Баната.
Эта схема кажется относительно простой, и, поскольку трансмиссии в любом случае должны быть намотаны по индивидуальному заказу, имеет смысл объединить их в одну большую трансмиссию на моноблок.
Есть ли у кого-нибудь замечания по самой схеме усилителя? Banat предложил использовать топологию Mullard 5-20, из других источников у меня есть информация, что ГУ должны быть нагружены с низким импедансом. Однажды на этом форуме была ветка о парне, использующем схему pmillets с 12gh7 в качестве первого каскада, но в топологии SE.
Позвольте мне предложить кое-что с точки зрения топологии. Вам понадобится EL34 для сигнальных ламп и один источник питания B+ для пластин и переднего конца. Вашему OPT потребуются краны U-L (которые вы можете использовать или не использовать для GU46).
Пластина мощностью 500 Вт обеспечивает ~ 200 мА тока покоя, что при работе с нагрузкой 10 кА в классе A дает вам возможность качаться почти на 1 кВ (200 мА холостого хода плюс еще 200 мА при увеличивающемся размахе g1 приведут пластину к нулю В)
должен быть в состоянии получить 200+ W в классе A. Вкусно.
Ознакомьтесь с pdf в посте № 4. Замените EL34 на 6AU6…
Планируется собрать двухтактный усилитель 25-30 WPC — нужна помощь мА при g1 = 0 В, если вы собираетесь работать в пентодном режиме.
Или вы можете избежать сумасшедшего B+ и запустить UL на значительно более низком B+ с меньшей нагрузкой a-a. Требуется некоторый расчет, и вам нужно будет получить некоторые измерения тока при напряжении ниже 500 В g2, чтобы выбрать расположение отвода UL и нагрузку. И еще получить какую-то сумасшедшую большую мощность.
Что касается психической силы, вы обнаружите ограничения на строительство OPT такого размера, если вам удастся продолжить. превышение 200 Вт для первой сборки является разумной целью и хорошо подходит для части карты, помеченной «Here Be Monsters».
ура,
Дуглас
Вот обновленная схема блока питания, каждая лампа GU46 может иметь отдельную обмотку накаливания, отдельный балансировочный потенциометр и отдельный аналоговый прибор для контроля IQ для каждой силовой лампы, я думаю, что каждый аналоговый прибор должен быть откалиброван, чтобы показывать около 0,7 А. в полном масштабе.
Каждый GU46 должен иметь свой трансфокатор. Мне нравится держать подачу нити отдельно. Кроме того, полезен небольшой вариак для точного подбора напряжения на лампах TT DH. Если вы возьмете передатчик накала, который требует снижения первичного напряжения на 10%, чтобы выходной сигнал был правильным, уменьшите плотность потока в железе накала и уменьшите вероятность того, что он будет вибрировать из-за нагрузки.
ура,
Дуглас
Я понимаю ваши аргументы, но лично мне нравится компактное решение с одним силовым трансформатором, IMO важно иметь несколько отводов на первичной стороне, неплохо иметь от 230 В переменного тока до 250 В переменного тока с шагом 5 В переменного тока, подключение сетевого напряжения к правому отводу позволит максимально приблизиться к критическим 8,3 В переменного тока для питания накала.
С какой мощностью OPT сможет изящно справиться? Существует большое количество ламп, которые могут вырабатывать большую мощность из ВН, а изоляция ВН усложняет задачу. В общих чертах, ИМО, конечно, даже получить полную пропускную способность севернее 100 Вт становится сложно … не говоря уже о том, чтобы сделать это на высоком напряжении.
Эти аноды будут поддерживать солидный усилитель класса А… вероятно, больше, чем хорошие OPT. Тюбик имеет гм в большом количестве. Низкий коэффициент OPT тоже поможет. После 1 кВт дизайн AB можно было бы сделать, но я бы сначала решил более мелкие проблемы.
Я склоняюсь к OPT мощностью 200 Вт, так как этого должно быть достаточно для PP на основе проекта ClassZs, работающего в тех же условиях – надеюсь.
И Bandersnatch указал на это – OPT с ≥200 Вт дают худшие результаты, чем меньшие, это поддержало бы мою идею.
С помощью этой лампы, вероятно, можно было бы создать настоящего зверя, у нее огромный потенциал для высокой выходной мощности при ужасающих напряжениях — это я оставлю профессионалам. У меня есть маленькие девочки, которым нужен папа еще на несколько лет.
Самым большим на сегодняшний день был 4E27, работающий на 600 В с выходной мощностью ~ 50 Вт. 10k a-a OPT (модифицированный клон S-265-Q). Затем я собираюсь использовать PP HY51A с тем же напряжением, с катодным приводом до нулевого смещения на HY51A. Это требует некоторой мощности для питания IT, питающего катоды…

Схема соединения электродов лампы ГУ-46	Корпус лампы ГУ-46

Параметр	Условия	ГУ-46	Ед. изм.
Аналог	—	—	—
Ток накала	—	14,75±1,25	А
Ток анода	—	≥500	мА
Ток первой сетки обратный	—	≤40	мкА
Ток второй сетки	—	≤60	мА
Крутизна характеристики	—	9,5±2	мА/В
Коэффициент усиления первой сетки относительно второй сетки	—	5±1	—
Колебательная мощность	при U′_н = 8,3 В	≥700	Вт
Колебательная мощность	при U′_н = 7,9 В	≥630	Вт
Межэлектродные емкости	входная	29,5±3,5	пФ
	выходная	8,75±0,25
	проходная	≤0,15
Наработка	—	≥1000	ч
