Установка розеток и выключателей. Правила и порядок монтажа

Домашнему мастеру довольно часто приходится заниматься таким делом, как установка розеток и выключателей. На первый взгляд в этой работе нет ничего сложного. Но на практике часто возникает много вопросов и проблем.

Чтобы установленная вами розетка не оказалась в дальнейшем проблемой или опасностью, о ее конструкции и методах установки необходимо владеть элементарными знаниями. Если розетка или выключатель установлены и подключены правильно, то нет необходимости в установке дополнительных фильтров, защит.

Правила

Розетка, а также выключатель, являются распределительными электроустройствами, при их монтаже требуют соблюдения мер безопасности по ПТБ. Рядом с установщиком во время работы должен находиться помощник, который наблюдает за работой. Он должен быть обучен методам оказания первой помощи при ударе током.

Если решили сами установить электрическое устройство, то необходимо выполнять определенные правила:

• Проводить монтаж электроустановок в квартире разрешается только при отключенном питании электричеством. Перед началом работы проводятся подготовительные операции: стены штробят, делают отверстия и лунки, прокладывают проводку, не производя подключения.
• Каждый провод перед подключением проверяется на наличие напряжения. По положениям ПТБ нужно знать, что при электромонтажных работах на отключенных токоведущих деталях в любое время может возникнуть напряжение.
• Установка розеток и выключателей должна выполняться без касания тела человека с оголенными контактами проводов.
• В случае удара электрическим током нужно знать, что скорость реакции наблюдающего является очень важным фактором.

При действии тока величиной 10 мА 0,2 секунды вызывает у человека неприятные эмоции и ощущения. Если электроток действовал около 1 секунды, то может возникнуть дрожь, озноб, ощущения болезненного типа, которые могут увеличиться в дальнейшем, тогда потребуется стационарное лечение. При воздействии электричества 10 секунд и более, возникает обморочное состояние, остановка сердца, требующая экстренной медицинской помощи. Для этого есть 15 минут, в противном случае может наступить смерть.

Если объяснить проще, то при ударе током электрика, нужно немедленно оттащить его за одежду от токоведущих частей, а не идти выключать питание, иначе будет поздно оказывать помощь.

Варианты исполнений

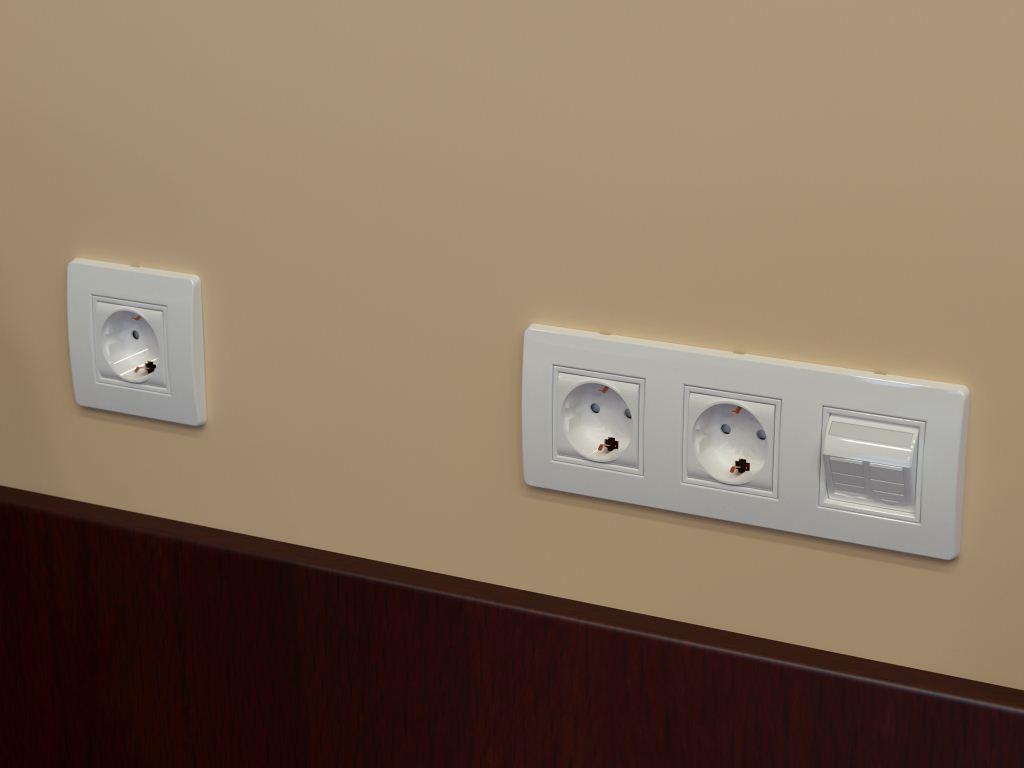

Выключатели и розетки могут иметь как одинарное, так и соединенное в общий корпус исполнение, с одной крышкой. Это называется розеточным модулем. Если на поверхности стены установлен ряд розеток, то это розеточная группа. Установка производится в стандартный подрозетник как в модуле, так и в одиночном варианте.

В розеточный модуль иногда входят розетки различного назначения: для телевидения, телефона, интернета и т.д. Модули розеток более сложной конструкции выполняются в виде электромонтажного короба. На рисунке он показан справа.

По правилам в таком коробе по требованиям электробезопасности провода сигнального вида и силовые не должны касаться друг друга, а также пересекаться. Поэтому короба изготавливают с секциями. В каждой секции имеются свои клеммы подключения. При раскладке проводов в коробе надо обратить внимание на обозначения секций, чтобы не перепутать расположение проводов.

Встроенная розетка

Это простое исполнение обычной современной розетки. Она имеет следующие особенности:

• Заменить розетку можно даже при неисправном подрозетнике, при этом не повреждая поверхности стены, так как крышка закрывает место ее крепления.
• Есть возможность поставить розетку на обшивке стены, при этом нет необходимости определять расстояние до основной стены.
• При монтаже накладной розетки на гипсокартон, применяется специальный подрозетник с повышенной надежностью.
• С таким же подрозетником накладная розетка устанавливается на деревянные поверхности. При коротком замыкании, дуга замыкается на металлической обойме, и не идет дальше на провода.

Выдвижная розетка

Этот вид розетки прямо противоположен по конструкции накладной розетке. Выдвижной модуль розеток стала наиболее популярной в последнее время. Ее дизайн в сложенном виде не портит интерьер. Одним из недостатков такой конструкции можно отметить, что в выдвинутом виде розетка создает некую опасность получения травм. Есть много случаев о происшествиях из-за выдвинутых модулей розеток. Однако, несмотря на это, такой вариант продолжает продвигаться на рынке.

Материалы и инструменты

Установка розеток и выключателей требует следующего оборудования и материалов:

• Индикатор тока.
• Две отвертки (прямая и фигурная).
• Плоскогубцы с изолированными ручками.
• Кусачки.
• Нож для монтажа.
• Изоляционная лента.
• Изолирующие колпачки и электропроводная паста.
• Силиконовый герметик (маленький тюбик).
• Электрическая дрель.
• Коронка диаметром 67 мм (для выполнения отверстия в гипсокартоне).
• Коронка для бетона, высота 45 мм, диаметр 70 мм.
• Несколько мелких сверл, дюбель-гвозди.
• Съемник изоляции.

Снятие изоляции

Профессиональные монтажники производят снятие изоляции на автоматизме, бокорезами надкусывают изоляцию и резко дергают. Но это делается при большом опыте работы. Для новичка лучше пользоваться определенными правилами. Оптимальным способом является приобретение специального съемника, тем более, что он пригодится для дальнейшей жизни. С его помощью можно снимать оболочку изоляции аккуратно, без надрезов жил провода.

Чаще применяются съемники в виде щипцов или клещей. Их требуется отрегулировать для диаметра провода:

• Диаметр жилы провода и толщина изоляции разных марок проводов отличаются. На щипцах есть регулировочный винт, которым производится точная регулировка снятия изоляции без закусов жил.
• Щипцы дергают вдоль провода, а клещи боковым движением. На практике щипцы оказались удобнее в применении, особенно при коротких концах провода.
• Отрезать кабель можно щипцами, если регулировочный винт вывернуть до конца.
• Стоимость щипцов несколько ниже, чем клещей.

Соединение проводов

Часто установка розеток и выключателей сопровождается соединением проводов. По правилам не рекомендуется производить соединения проводов в электропроводке квартиры. Но иногда приходится это делать, чтобы не портить облицовку стены и не делать ремонт поверхности.

Порядок сращивания проводов:

• На концах проводов очищают изоляцию на 5 см.
• Два провода держат в левой руке за изоляцию.
• Расположение проводов в руке должно быть параллельным, плотно друг к другу.
• Обрезанные края изоляции должны быть на одном уровне.
• В правую руку берут плоскогубцы и скручивают жилы проводов по направлению хода часовой стрелки.
• Плоскогубцами сдавливают скрутку небольшим усилием.
• Плоской отверткой берут немного холодного припоя и наносят на скрутку.
• Быстро надевают колпачок для изоляции (СИЗ) и проворачивают его по часовой стрелке.
• После того, как припой затвердеет, в колпачок вдавливают герметик.

Замена, перенос выключателя или розетки

При замене сгоревшего выключателя лучшим вариантом будет установить накладной вариант, так как отдельно колодки для выключателей не продают, а старый корпус подрозетника от обгорания покороблен. Также поступают и с розеткой.

Чтобы перенести на новое место выключатель или розетку во время облицовки стен, достаточно нарастить провода по описанной выше методике. Провода укладывают параллельно полу на такой же высоте, как старая розетка. Новый выключатель устанавливают на основную стену, либо на обшивку. Важным моментом является достаточная длина конца провода для подключения.

Если вы не хотите портить отделку стены, но необходимо перенести розетку и увеличить число гнезд, то оптимальным вариантом является применение модульного блока. Он фиксируется в любом месте на стене и соединяется вилкой со старой розеткой.

Перед этим лучше разобрать старую розетку и убедиться в хороших контактах соединений. При необходимости ее скрутки и контакты нужно зачистить и обработать холодным припоем.

Установка розеток и выключателей на бетонной поверхности

При монтаже на бетоне необходимо знать толщину отделки поверхности стены, так как край подрозетника должен находиться на уровне поверхности стены. Подрозетник фиксируется обычно на дюбелях с саморезами. Если в подрозетнике нет отверстий для крепления, то их предварительно сверлят, располагая центры отверстий перпендикулярно оси контактов розетки.

При установке на отделанную стену коронкой выбирают лунку для подрозетника с небольшим запасом по глубине и диаметру. Лунку заполняют раствором алебастра, протягивают провода в отверстие подрозетника и устанавливают его в лунку. Затем выравнивают подрозетник по шаблону из доски или фанеры по толщине отделки, пока раствор не затвердел.

Установка розеток и выключателей на гипсокартон

Для этого существуют специальные подрозетники со скользящими упорами.

Порядок монтажа:

• Сверлить отверстие 70 мм коронкой.
• Вывести кабель в подрозетник.
• Установить подрозетник с проводом.
• При скользящих упорах потянуть до упора за фиксирующую ленту, оставшиеся края откусить кусачками.
• При поворотных упорах завинтить саморезы до упора.
• Зачистить изоляцию проводов, завести в клеммы, установить колодку в подрозетник до упора, затянуть винты лапок.
• Установить крышку, проверить ее плотное прилегание к стене.

При таком способе установка розеток и выключателей в гипсокартон позволяет облегчить заделку кабеля и его дальнейшее сращивание, так как под обоймой колодки имеется достаточное пространство.

Если соблюдать элементарные правила монтажа собственными руками, то можно легко и просто заменить или установить новые выключатели и розетки.

Похожие темы:

в гипсокартон и бетонную стену

Установка розеток своими руками – одна из самых частых домашних работ. Казалось бы, ничего сложного. Но вспомним законы Мэрфи, выведенные отнюдь не «чайником». Один из них гласит: «Если устройство все равно никак не хочет работать, так возьми, наконец, и прочитай инструкцию!».

Чтобы электророзетка, это незатейливое в общем-то устройство, не стала источником забот, а то и опасности, особенно в современных высоконагруженных квартирных сетях, о ней и способах ее установки нужно знать довольно много. Правила установки розеток актуальны также с точки зрения электромагнитной совместимости: при правильной их установке и надлежащим образом выполненной проводке необходимость в дорогостоящих фильтрах-подавителях помех и дополнительных защитных устройствах, как правило, не возникает.

Важно:

розетка – электрическое распределительное устройство и, как таковое, требует при работе соблюдения всех мер техники безопасности согласно ПТБ. В частности – наличия на месте работы помощника (по ПТБ – «наблюдающего за работой»), обученного оказывать первую помощь при поражении электротоком.

Важно к важному

При установке электроарматуры своими руками необходимо соблюдать следующие правила:

• Электромонтажные работы производить в обесточенной квартире.

То есть, сначала нужно выполнить все вспомогательные операции: выбить штробы, насверлить лунки и отверстия, уложить кабель, без подключения, а подключать провода в последнюю очередь.

• Каждый очередной подключаемый провод прежде всего проверять фазоуказателем.

Одно из общих положений ПТБ гласит: «При работе на электроустановках следует помнить, что напряжение на обесточенных токоведущих частях может внезапно появиться в любой момент.»

• Монтаж розетки или выключателя производить, не допуская контакта оголенных проводников с телом.

Основные приемы работы, позволяющие производить монтаж бытовой электроарматуры «не трогая медь» описаны далее.

• При поражении электротоком помнить, что главное в этом случае – скорость реагирования наблюдающего.

Воздействие электротока в 10 мА в течение 0,2 с (скорость реакции ловкого сообразительного человека без специальной подготовки) вызывает непроизвольные нелицеприятные высказывания. То же, в течение 1 с – озноб, дрожь, болезненные ощущения, которые в течение дня могут усилиться до степени, требующей госпитализации. То же, в течение 10 с или более – обморок и фибрилляцию сердечной мышцы, требующую срочной медицинской помощи в течение 15 мин, иначе будет поздно.

То есть, если мастера «прихватило», нужно дернуть его за одежду и грохнуться вместе на пол, а не бежать в прихожую отключать автомат. Лучше вместе полежать с ушибами или переломами, чем одному в земле, а второму – под следствием.

Устройство розетки

[tip] Здесь и далее на схемах контакты и провода фазные (линейные, L) условно обозначены красным цветом; нулевые (нейтраль, N) – синим, а защитные (заземляющие, P) – желтым с зеленой полосой.[/tip]
Электрическая розетка состоит из контактной колодки в сборе, декоративной крышки с невыпадающим винтом (винтами) и подрозетника. Колодка снабжена:

1. Крепежными лапками, цельнолитыми неподвижными (на рис. слева) или подвижными распирающимися на винтах, на рис. в центре и справа.
2. Контактами, фазным и нулевым, идентичными по конструкции, и заземляющим, расположенным отдельно.
3. Клеммами для подключения проводов к контактам.

Контактные колодки розеток

Примечания:

1. Колодки с подвижными лапками на винтах устанавливать в подрозетник несколько сложнее (см. далее), но такая конструкция позволяет регулировать положение колодки по высоте и наклону точно по стене. Нужно только следить при покупке, чтобы лапки были двузубыми. Колодка с однозубыми лапками скоро расшатается, см. на рис. в центре.
2. Клеммы могут как крепиться к контактам винтами, так быть выполненными заодно с контактами. Последние – надежнее. Первые перед установкой розетки необходимо перебрать, смазать сопрягаемые части токопроводящей пастой (холодным припоем) и стянуть винтами натуго.
3. Клеммы со стороны проводов могут быть как винтовыми, так и «ёршиками», в которые оголенные концы проводов просто вставляются. Последние очень надежны, но не допускают переборки: провод приходится вытаскивать с силой, а ершик при этом ломается. Винтовые клеммы перед заведением проводов смазывают холодным припоем.

Виды розеток

Розетки с выключателями могут быть как одинарными, так и объединенными в один конструктив с общей крышкой и подрозетником, см. рис. слева. Последнее – розеточный модуль. Несколько розеток, установленных на стене в ряд, называют розеточной группой, на рис. в центре. Установка выключателя, как в составе модуля, так и отдельного, производится в обычный подрозетник.

Виды розеток, розеточная группа и розеточный модуль в электромонтажном коробе

В состав розеточного модуля могут входить также розетки сигнальные (телефон, телевидение, интернет), таймер, «защита от дурака», отключающая розетку при прикосновении к фазному контакту и др. Сложные розеточные модули чаще всего входят в состав электромонтажных коробов, на рис. справа.

О коробах следует сказать особо. По ПТБ, ПУЭ и требованиям электромагнитной совместимости силовые и сигнальные провода не должны соприкасаться и пересекать друг друга, поэтому электрокороба выполняются секционированными, и каждая секция выходит к своим клеммам. При укладке кабелей в короб нужно следить за условными обозначениями в секциях, чтобы потом не перекладывать все.

Розетка-выручалочка

Накладная розетка

Простое, но очень полезное изобретение – современная накладная розетка, см. рис. Она позволяет:

• Производить замену розетки при «полностью убитом» подрозетнике, не нарушая декоративного покрытия стены: крышка совершенно закрывает крепежную накладку.
• Заменять старые розетки на евро, не меняя подрозетника и не трогая стены.
• Ставить розетки на обшивку стены по обрешетке, не выясняя расстояния до базовой стены.
• В комплекте со специальным подрозетником, см.
  ниже, устанавливать розетки в гипсокартонную обшивку с повышенной прочностью и надежностью.
• С ним же монтировать пожаробезопасные розетки в деревянные стены – даже при возникновении дуги она прежде всего замыкается через металлическую обойму, не распространяясь далее по проводам. Защита срабатывает, или провода отгорают в клеммах, прежде чем огонь доберется до дерева.

Опасный курьез

Выдвижные розетки

По потребительским качествам полной противоположностью накладной является уверенно набирающая популярность в Европе выдвижная розетка, см. рис. Оправдывают дизайном: мол, «блямбочка» задвинутой розетки не портит интерьер. Но, простите, розетка, в которую ничего никогда не включают, вообще не нужна, а выдвинутый из стены или пола (да, да, делают и так!) модуль создает травмо-, электро- и пожароопасность. Сообщений о происшествиях из-за выдвижных розеток более чем достаточно, но маркетологи, опираясь на потребительскую психологию, все равно успешно продвигают сие «достижение» на рынке.

Нормы и правила

Низко расположенные розетки

Современные нормы на установку бытовой электроарматуры вполне либеральны: высота установки выключателя в 160 см от пола, а розетки в 80 см уже не обязательны, а только рекомендованы. Широко распространена установка розеточных модулей в 30 см от пола, см. рис. Негласно минимальной считается высота в 25 см; при меньшей резко возрастает вероятность аварии во время влажной уборки. Уменьшение высоты установки розеток не вызывает возражений электриков, если в квартире есть УЗО (устройство защитного отключения). Количество розеток в квартире никак не ограничивается.

В детской же, наоборот, рекомендуется розеточные модули с выключателями освещения и защитой от прикосновения устанавливать в 150-170 см. от пола. В таком случае самые маленькие не смогут до них дотянуться, а у тех, кто постарше и уже умеет обращаться с электричеством, меньше будет соблазна пощелкать или потыкать без толку – руку тянуть высоко.

Однако некоторые правила заделки проводов в розетки следует все же соблюдать. Они намного уменьшают вероятность аварии и облегчают поиск неисправностей.

Во-первых, у электриков принято, чтобы фазный контакт находился ближе к окну. Если положение розетки относительно окна неоднозначно, фаза должна быть слева, если стоять лицом к розетке.

Заделка кабеля в розетку

Во-вторых, заводить провода минимальной длины сразу в клеммы нельзя: из-за тепловых деформаций стены и кабеля контакты со временем нарушаются, а надежно перезаделать коротенькие кончики в новую розетку будет очень сложно. Подключение розетки нужно производить, пропустив кабель под контактной колодкой (там всегда есть зазор специально для этого), как показано на рисунке. Если кабель круглый и слишком толстый, нужно снять кусок его оболочки и провести провода, расположив в ряд.

В-третьих, при обводке колодки проводами ноль и защиту нужно вести с одной стороны, а фазу – с противоположной. Это также показано на рисунке.

В-четвертых, в каждую клемму можно завести два провода, но это сделано лишь для электрического соединения между собой розеток в группах и модулях. Запитывать через розетки стационарные светильники, удаленные группы и модули, не говоря уж о потребителях «на соплях», ни в коем случае нельзя, см. след. рис.

Соединение розеток в модуле

Тут возникает вопрос: а во что же это такая проводка обойдется, если от счетчика тянуть отдельную ветвь к каждой группе? Всего лишь в розеточный модуль со встроенным клеммником, по одному на комнату или менее того. Такие модули называют еще модулями с мини-щитками. Вот при разводке по помещению от мини-щитка статистика не показывает увеличения аварийности. Суть такова, что мощность должна потребляться по месту подключения, а не уходить через розеточную клемму далеко.

Подключение выключателя

Наконец, о такой операции, как монтаж выключателя. Технически выключатель устанавливается в такой же подрозетник теми же способами, что и розетка, см. ниже. Но при монтаже однополюсного выключателя его необходимо включать в разрыв ФАЗНОГО провода; включение в разрыв нуля недопустимо! Фаза и ноль в двухполюсном выключателе должны быть расположены единообразно с розетками (фаза – слева).

В любом случае к выключателю нужно спускать петлю кабеля, и ноль с защитой оставлять неразделанными, на рис. слева. Ради экономии кабеля подводить к выключателю случайные провода, а разделанную фазу кабеля оставлять в распределительной коробке (дозе) под потолком, как это делалось раньше, недопустимо, на рис. справа.

Инструменты и материалы

Для работы с электроарматурой в квартире понадобятся следующие инструменты и материалы:

1. Фазоуказатель (индикатор фазы).
2. Отвертки 4-6 мм, прямая и крестовая.
3. Пассатижи с изолирующими рукоятками.
4. Кусачки-бокорезы №1 или №2.
5. Монтажный нож.
6. Изолента виниловая и х/б.
7. Для переноса розеток – изолирующие колпачки С-типа (не для сигнальных разъемов, см. на рис. ниже в центре) и токопроводящая паста (холодный припой).
8. Силиконовый герметик в самой мелкой упаковке; расход – граммы.
9. Для монтажа новых или переноса розеток – электродрель.
10. Для монтажа розеток на гипсокартон – сверло-коронка 67 мм или перьевое сверло 32 мм, в зависимости от способа установки, см. далее.
11. Для монтажа на бетон – коронка по бетону диаметром 70-75 мм и высотой 45 мм.
12. Мелкие сверла, дюбели под саморезы-блошки.
13. Для новичков – съемник изоляции.

Примечание: при описанных далее приемах работы изолента может понадобиться как демпфер, для обмотки участков кабеля, проходящих сквозь отверстия, а не в качестве изоляции.

О съеме изоляции и прочих рабочих операциях нужно поговорить особо.

Приемы работы

Съем изоляции

Профессионалы снимают изоляцию с проводов так: бокорезами, держа их тыльной стороной губок к концу провода, надкусывают изоляцию, не доводя лезвия губок до меди, и дергают. Тут главное – поднатореть до автоматизма. Автор этих строк, будучи еще молодым кабельщиком IV разряда, однажды на спор зачистил таким способом телефонный кабель-пятисотку (500 пар, 1000 проводов). Осмотр оппонентами под микроскопом не обнаружил ни одного закуса цельных медных жил 0,32 мм. Хуже всего всем было потом: спорили на ящик водки.

Однако у новичка закусы от бокорезов – скорее правило, чем исключение. Закус становится очагом коррозии, местного разогрева при максимальной нагрузке и нередко приводит к неисправностям. Поэтому для начала лучше обзавестись съемником изоляции, тем более что он позволяет и снимать оболочку кабеля, не перегибая его и не надрезая ножом.

Съемники изоляции и изолирующие колпачки

Съемников изоляции, ручных и автоматических, существует много видов. Для ручной работы чаще всего используются съемники-щипцы (на рис. слева) и съемники-клещи, справа на рис. Щипцы необходимо регулировать под провод, что замедляет работу, но для новичка именно они предпочтительнее:

• Диаметр токоведущей жилы и толщина изоляции проводов даже ведущих производителей несколько различаются: теперешние профи клещами работают фактически как бокорезами, не докусывая для гарантии. Точная регулировка винтом позволяет на проводе из одной бухты на 100% избежать закусов.
• Щипцы нужно дергать продольным, а не боковым, как клещи, движением, что без навыка куда удобнее, особенно если концы короткие.
• Щипцами, вывернув до отказа регулировочный винт, можно резать кабель.
• Щипцы стоят дешевле клещей.

Сращивание проводов

При переносе розеток (см. ниже) скорее всего, придется наращивать кабель. Современные методы монтажа электропроводки настоятельно не рекомендуют делать сростки проводов, но не срывать же облицовку и не штробить стену ради одной розетки!

Электропровода сращивают скруткой таким образом:

1. С концов проводов снимают изоляцию на 4-5 см.
2. Оба провода берут, не сильно зажимая, утконосами, держа их в левой руке, за изолированные участки.
3. Провода должны располагаться параллельно, вплотную друг к другу.
4. Обрезы изоляции должны совпадать.
5. Пассатижами в правой руке скручивают жилы по часовой стрелке.
6. По скрутке еще раз проходят пассатижами со скольжением при легком нажиме.
7. Концом плоской отвертки наносят на скрутку холодный припой.
8. Быстро, пока паста на схватилась, надевают изолирующий колпачок, проворачивая также по часовой стрелке.
9. По застывании припоя в раструб колпачка выдавливают силикон.

Работаем с арматурой

Замена подгоревшей

В таком случае оптимальный вариант – установка накладной розетки в старый подрозетник, тем более что розеточные колодки отдельно не продаются, а старый подрозетник, возможно, повело от времени.

Перенос

Модульный блок

Перенос розеток на новое место в процессе обшивки стен сводится к наращиванию кабеля до нужной длины и прокладки его в обрешетке до начала собственно обшивки. Сращивание проводов производится как описано выше. Кабель ведут параллельно полу на высоте старой розетки, прикрепляя к стене хомутиками. Новую розетку монтируют либо на обшивку, либо на базовую стену, см. ниже. Важно на новом месте оставить достаточно длинный, от 15 см, «хвост» кабеля, это упростит монтаж розетки.

Если же стены отделаны, а розетку необходимо «вытащить» из-за шкафа, да еще и добавить гнезд, то лучший вариант – угловой модульный блок, см. рис. Его можно на штатных креплениях установить в углу, под подоконником или в любом подходящем месте. В старую розетку блок просто включается вилкой навсегда.

Но старую розетку, перед тем как загородить, необходимо перебрать: полностью разобрать, зачистить все внутренние контакты (скажем, контактных ламелей с клеммой) и собрать на холодном припое. Клеммы перед заделкой в них проводов также смазать припоем. Непосредственно перед включением блока снять крышку розетки, смазать припоем контактные ламели, поставить крышку, включить блок и больше не трогать. При соблюдении этих правил старая розетка никогда не напомнит о себе.

Монтаж на бетон

Для установки розетки в бетонную стену важно знать толщину будущей отделки: край подрозетника должен быть вровень со стеной плюс-минус 1,5 мм. Стандартная высота подрозетника – 40 или 44 мм. При «пухлой» отделке может понадобиться подушка из фанеры, слева на рис. Крепить подрозетник желательно саморезами в дюбелях. Если в нем крепежные отверстия не предусмотрены, их можно просверлить самому, но линия крепежных отверстий должна располагаться перпендикулярно линии контактов, на рис. – справа!

Установка подрозетников на бетон

Если стена уже отделана, или отделка будет тоньше, нужно коронкой выбрать под подрозетник лунку с запасом по диаметру и глубине. Перед установкой подрозетника лунку заполняют алебастровым или гипсовым раствором. Затем быстро выравнивают подрозетник и, пока раствор не схватился, заворачивают в него пару «блошек» для надежности, см. рис. в центре.

Выравнивать подрозетник удобно по шаблону из фанеры или доски толщиной в высоту отделки, с отверстием по диаметру подрозетника. Но самое главное – перед установкой подрозетника не забудьте продернуть в него кабель! Законы Мэрфи, знаете ли.

Установка в гипсокартон

Установка розетки в гипсокартон производится с помощью специальных подрозетников для гипсокартона со скользящими (слева на рис. ) или поворотными (в центре там же) фиксирующими упорами.

Подрозетники для гипсокартона

Технология элементарна:

• Коронкой сверлят отверстие 67 мм.
• Выводят в него кабель, продергивают в подрозетник.
• Ставят подрозетник на место.
• Если упоры скользящие, тянут ленту-фиксатор до упора и откусывают лишнее.
• Если упоры поворотные, до упора завинчивают тянущие их саморезы; лапки сами повернутся как надо.
• Зачищают провода, заводят в клеммы, ставят в подрозетник колодку до упора и, поочередно заворачивая, затягивают винты лапок колодки.
• Ставят крышку, проверяют прилегание к стене; при необходимости ослабляют винты лапок колодки и регулируют ее.

Установка подрозетника в гипсокартон с повышенной надежностью

Если лист гипсокартона еще не на стене, есть накладные розетки и подрозетник с поворотными лапками, можно закрепить розетки понадежнее (см. рис.справа):

1. Пером и лобзиком выбирают отверстие под металлическую обойму розетки.
2. Сверлят отверстия под саморезы лапок подрозетника.
3. Стягивают обойму с подрозетником в пакет; упоры подрозетника при этом не нужны.
4. Устанавливают колодку и крышку розетки.

При описанном способе монтажа розеток в гипсокартон под обоймой колодки образуется большое пространство, что облегчает заделку кабеля и возможное его наращивание в дальнейшем.

Итог

Как видим, при соблюдении некоторых простых правил установка розеток и выключателей в квартире своими руками – дело несложное. Элементарная аккуратность – и все будет работать как часы, а шипение, зудение и запах подгоревшей изоляции никогда не послышатся.

Видео: профессиональная установка розеток

***

© 2012-2020 Вопрос-Ремонт.ру

Загрузка…

что еще почитать:

Вывести все материалы с меткой:

монтаж подрозетника в стену — ВикиСтрой

Правила монтажа розеток и выключателей

Положение розеток на стенах определяется в соответствии с поставленными задачами, распределением бытового и мультимедийного оборудования и удобством. Существующие стандарты определяют требования к распределению розеток и выключателей, и касается это допустимых расстояний от места установки от ограждений, проемов и пола:

Расстояние от пола в жилых помещениях — 30 см для розеток и 90 для выключателей и диммеров.

Расстояние от пола для розеток на кухне — 110–120 см (для стиральной машинки, посудомойки допускается высота в 100 см).

Расстояние от смежных стен, перегородок и других стационарных объектов — 15 см.

Группы розеток и выключателей монтируются горизонтально на одной линии друг с другом.

Расстояние между центрами двух розеток в группе — 71 мм.

Все расстояния измеряются, отталкиваясь от уровня финишного напольного покрытия и облицовки стен, что следует учитывать при подготовке подрозетников на начальных стадиях ремонта.

Выбор подрозетника в зависимости от типа и материала стен

В качестве материала для монтажных коробок сегодня используется только пластик. При выборе следует ориентироваться на следующие характеристики:

Способ установки. В полнотелые или в полые стены. У последних имеются специальные зажимы для крепления на гипсокартон или другой листовой стеновой материал.

Габариты. Стандартный диаметр подрозетника 71 мм, при этом глубина варьируется. Обычные розетки устанавливаются в коробки глубиной 45 мм, диммеры и специальные выключатели и розетки в углубленные подрозетники 60 мм.

Одиночные или стыковые. У стыковых, составных подрозетников имеется специальный выступ в нижней части для группирования их в ряд с формированием канала для прокладки коммутационной шины. Выпускаются также готовые комбинации из объединенных 2-х или 4-х подрозетников.

Наличие креплений. По краям лицевой части коробки находятся стойки с саморезами для фиксации розеток с соответствующей перфорацией на крепежной пластине.

Разметка

Обозначьте места, в которых будут установлены подрозетники. В соответствии с требованиями отмечается положение центра розетки. Проведите вертикальную и горизонтальную черту в уровне с пересечением в отмеченной точке. Очертите окружность диаметром 72 мм. В кирпичных стенах желательно, чтобы центр отметки приходился на тело кирпича, а не на шов, в гипсокартонных перегородках — исключая заход на профиль каркаса.

Подготовка ниши или отверстия

Каким образом будет подготовлена ниша для установки подрозетника, определяется в соответствии с конструкцией стены или перегородки и материалом, из которого она сделана.

По конструкции определяется порядок действий:

Полнотелые (бетон, кирпич, пенобетон и т. п.).

Полые (гипсокартон, ДСП и т. п.).

В соответствии с материалом стен подбирается инструмент и способы выборки материала из ниши.

Бетон, пенобетон, кирпич

Есть три способа пробурить выемку:

Угловая шлифмашинка и алмазный круг.

Бурение отверстий по окружности.

Использование коронки нужного диаметра.

При помощи УШМ (болгарки)

С помощью угловой шлифмашинки (болгарки) и алмазного круга выполняются две горизонтальные прорези по верхней и нижней границе окружности и две вертикальные по бокам. Надпилы делаются так, чтобы на всех углах глубина прореза составляла минимум 45 мм. Далее с помощью зубила и молотка выбирается материал внутри.

Недостатки способа огромные: пыль в колоссальных количествах, выход прорезей далеко за пределы необходимого, квадратное углубление вместо круглого — увеличение объема раствора для заполнения.

При помощи перфоратора и бура

Аккуратнее позволяет справиться бурение по окружности будущего углубления. Используются буры по бетону диаметром 6–8 мм. Бурить лучше прямо по отмеченной окружности или с внешней ее стороны по касательным. Расстояние между каждым новым бурением делается примерно 8–10 мм.

Далее выбирается весь материал внутри окружности на требуемую глубину. Простой и надежный вариант, не требующий дополнительных вложений, кроме времени.

Перфоратор и коронка

Самый эффективный способ — использование коронки 68 мм с победитовыми зубьями или алмазным напылением. Для пенобетона допускается использование коронки по гипсокартону:

Сделайте углубление в центре метки.

Закрепите коронку в перфораторе, установите ограничитель на глубину 55–60 мм.

Приставьте сверло в центре коронки к подготовленному углублению. Бурить начинайте постепенно с нескольких непродолжительных заходов.

По мере углубления доставайте коронку и удаляйте бетонную пыль и крошку.

После прохождения на всю глубину выньте коронку и освободите от бетона место для подрозетника с помощью зубила и молотка или перфоратором с буром-лопаткой, затем сравняйте дно получившейся ниши.

Гипсокартон или другой листовой материал

Используется специальная коронка по гипсокартону с зубьями диаметром 68 мм. С помощью отвертки или отбойника подготовьте углубление в центре метки. Закрепите коронку в патрон дрели. Просверлите гипсокартон сверлом от коронки и далее отверстие для подрозетника.

Если коронки под рукой нет, то сверлом на 6–8 мм сверлятся отверстия по окружности метки, затем удаляется центральная часть. Края ровняются напильником.

Способ подвода и укладки кабеля

Провода подводятся к месту установки розеток в штробе, которую делают до монтажа подрозетников. В пустотелых перегородках кабель прокладывается исключительно в защитной гофре с закреплением по стойкам каркаса.

Установка и закрепление подрозетника

Подрозетник необходимо установить так, чтобы крепления для розетки или выключателя были строго горизонтально. Закрепляется подрозетник с помощью раствора в кирпичной, бетонной или газобетонной стене или с помощью зажимов в полых перегородках и обшитых стенах.

Сложности могут появиться при установке блока совмещенных подрозетников. Даже малые перекосы по высоте и наклону приведут к тому, что розетки или выключатели будут слегка смещены друг к другу, что визуального смотрится некрасиво.

Поможет довольно простой прием. Подготовьте алюминиевый или стальной уголок 40 мм длиной больше, чем ширина подготовленной ниши на 20 см. По краям уголка, отступив 2 см, просверлите еще два отверстия. Закрепив подрозетники на уголке, получится вставить их ровно и закрепить в одном уровне без перекосов. Отверстия по краям помогут плотно прижать конструкцию к стене.

Для закрепления раствором:

Прогрунтуйте предварительно отверстие в стене.

Замешайте раствор или алебастр.

Нанесите по внутренней поверхности слой раствора так, чтобы при вставке подрозетника часть выступила наружу, а задняя стенка однозначно опиралась на раствор.

Проденьте в техническое отверстие подрозетника кабель. Вставьте с усилием подрозетник и выставьте его по уровню.

Уберите излишки раствора.

Продолжать монтаж розеток и выключателей уже после полного высыхания раствора, минимум через сутки.

Для крепления в полых стенках:

Снимите крепежные пластины с подрозетника.

В технологическое отверстие заведите запас кабеля и закрепите защитную гофру с помощью нейлоновой стяжки. Установите подрозетник в подготовленное отверстие.

Вставьте пластины в прорези на дне подрозетника и затяните с помощью винтов или саморезов из комплекта к подрозетнику.

Перед затяжкой креплений обязательно выверяется уровень установки строго в горизонтальной плоскости. Сразу после установки подрозетника можно монтировать розетки и выключатели.

рмнт.ру

14.02.16

Самостоятельный монтаж электрических розеток и выключателей в доме

Содержание:

1. Требования и рекомендации при установке электрических выключателей и розеток

2. Необходимые инструменты и оборудование

3. Монтаж и подключение электрической розетки или выключателя

 • Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

 • Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

 • Замена старой электрической розетки или выключателя

4. Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования

Если вы читаете эту статью, значит, вас заинтересовало, как можно самостоятельно, без привлечения профессионального электрика, либо установить и подключить новые электрические выключатели и розетки, либо выполнить замену старых на более современные и качественные приборы. О типах электрических розеток и выключателей, а также о том, как их правильно подобрать для установки в том или ином помещении вашего жилища, я рассказывал в статье «Как правильно сделать самостоятельный выбор розеток и выключателей». Так что в этой статье расскажу только о том, как правильно и безопасно выполнить установку электрических выключателей и розеток, а также их подключение к электрической сети.

Для начала давайте поговорим о требованиях, которые должны быть обязательно соблюдены при монтаже розеток или выключателей.

Требования и рекомендации при установке электрических выключателей и розеток

Согласно действующим нормативным документам по электробезопасности, как розетки, так и выключатели освещения обязательно должны устанавливаться таким образом, чтобы расстояние между ними или другим электромонтажным оборудованием, установленном в данном помещении, должно составлять 50 см и более.

При этом высота установки розетки или выключателя от уровня пола не регламентируется и выбирается вами, исходя лишь из соображений эстетики и удобства пользования. В последнее время розетки все чаще устанавливают так же, как и в Европе – на высоте не более 40 см от уровня пола, а вот выключатели освещения европейцы устанавливают на высоте не более 1 м, поскольку так выключателем смогут пользоваться даже маленькие дети!

Однако в кухне устанавливать розетки необходимо на уровне 1 м от пола и выше, чтобы после расстановки мебели они не оказались в недоступных для использования местах, поскольку могут закрываться шкафами гарнитура. При этом для кухни, ванной комнаты и любого другого помещения с повышенной влажностью воздуха обязательно подключайте розетки и выключатели освещения только с подсоединением их к заземляющему проводу или через УЗО (о том, почему это жизненно важно для вашей безопасности, я рассказывал в своем материале «Подключение однофазного УЗО своими руками»). При этом важно помнить, что если ваше помещение с повышенной влажностью имеет площадь менее 8 метров квадратных, то в нем установка электрических розеток и выключателей категорически запрещена! Для помещений подобного типа с площадью, превышающей данный норматив, необходимо соблюдать следующее требование: любое электромонтажное оборудование может быть установлено от ванны, душевой кабины или раковины (кухонной мойки) на расстоянии от 60 см и более!

Кстати, для помещений с повышенной влажностью рекомендуется монтаж электрических розеток, которые имеют специальную пыле- и влагозащиту.

И самое главное требование – любые работы с токоведущими проводами электросети (а именно с ними приходится работать при подключении розеток и выключателей) должны производиться при обесточенной электрической цепи вашего дома (квартиры). Для этого нужно не только выключить общий рубильник, обесточивающий электрическую сеть, но и вывесить предупреждающую табличку «Не включать! Работают люди!», чтобы кто-нибудь не привел рубильник в рабочее положение, подав электрический ток в цепь.

Теперь о том, какой инструмент вам понадобится для выполнения монтажных работ.

Необходимые инструменты и оборудование

Установка электрического выключателя или розеток потребует от вас наличия нехитрого набора инструментов, в который входит:

• отвертка-индикатор, с помощью которой вы сможете убедиться об отсутствии тока в проводах проводки;

• крестообразная и плоская отвертки (либо та, либо та понадобится в зависимости от головок крепежа);

• электрическая дрель со сверлом по бетону (по дереву) при установке розетки или выключателя на поверхности стены или с насадкой-коронкой по бетону/дереву для изготовления отверстия в стене под подрозетник диаметром 74 мм;

• молоток;

• бокорезы.

Кроме того, необходимо приобрести:

• дюбели пластиковые с саморезами для фиксации на стене площадки/ монтажной коробки под розетку или выключатель;

• специальные подкладки-площадки для установки розетки или выключателя с внешней проводкой. Они продаются, как для одинарной, так и для двойной розетки;

• подрозетники (монтажные коробки) для установки розеток или выключателей, скрытых в стене;

• непосредственно электрические розетки и выключатели освещения.

Монтаж и подключение электрической розетки или выключателя

Давайте поговорим о том, как выполнить монтаж электрооборудования подобного типа впервые, поскольку замена строго оборудования (розетки или выключателя) на новое выполнить проще, чем установить новую розетку (выключатель).

Для начала необходимо выполнить прокладку проводки к месту расположения новой розетки или выключателя. Однако, как это делается, вы сможете прочитать в другой статье «Как выполнить монтаж электропроводки в доме». Затем производите выравнивание стен одним из выбранных вами способов. После этого можно приступать к установке розеток/выключателей. Рассмотрим, как выполняется монтаж такого электрооборудования двух различных типов.

1. Как самостоятельно установить электрический выключатель или розетку со скрытой проводкой

Обычно, как это было отмечено немного ранее, возможность установить новые розетки или выключатели со скрытой проводкой появляется после укладки керамической плитки на стену, отделки стен гипсокартоном или различными декоративными панелями (ПВХ или МДФ), поскольку в этом вы легко сможете выполнить скрытую проводку. После установки декоративной отделки стен провода выводятся через нее наружу (через обычное отверстие, выполненное с помощью электродрели со сверлом). Концы торчащих проводов должны быть обязательно заизолированы с помощью специальной пластиковой ленты. Перед началом работ по монтажу нового электрооборудования, как уже говорилось выше, обязательно обесточьте всю электрическую цепь в доме. После чего, используя отвертку-индикатор, убедитесь в абсолютном отсутствии напряжения на проводах, с которыми вы будете работать (при поочередном касании жалом отвертки к оголенным концам проводов лампочка в отвертке не должна загораться).

С помощью электрической дрели и насадки-коронки (по бетону или по дереву, что зависит от материала, в котором необходимо выполнить отверстие) в месте выхода электрических проводов выполняете углубление под монтажную коробку. Если подрозетник устанавливается в жестком материале (в бетоне или в кафельной плитке), то он будет сидеть в углублении достаточно жестко и не потребует дополнительной фиксации в стене. Хотя с помощью электродрели и сверла по бетону можно предварительно (перед установкой монтажной коробки в стену) выполнить по центру углубления отверстие под пластиковый дюбель. После этого в отверстие устанавливается пластиковый дюбель, затем – монтажная коробка, которая закрепляется в стене с помощью самореза, вкручиваемого до упора в пластиковый дюбель. Только учтите, что при установке подрозетника в гипсокартон необходимо использовать специальные монтажные коробки под гипсокартон.





После установки монтажной коробки необходимо подключить провода к розетке или выключателю. Делается это довольно просто. Для начала необходимо с помощью бокорезов снять с небольших участков проводов (около 5 мм) изоляцию. После этого снимите декоративную панель с розетки/ выключателя. Теперь приступайте к подключению проводов.

В зависимости от производителя (отечественный или зарубежный) различается способ подключения проводов. Так, в импортных приборах такого типа подключение электрической розетки/выключателя осуществляется с помощью либо винтовых зажимов (таких же, как и в клеммной колодке), либо с помощью зажимов с подпружинной пластиной (без винтов). Отечественные же производители выпускают электрические выключатели и розетки, в которых провода зажимаются винтом с квадратной шайбой, которая прижимает конец токоведущего провода к контактной пластине.

После подключения проводов розетка или выключатель устанавливается в монтажную коробку и вращением распорных винтов, расположенных по одному с каждой стороны розетки/выключателя, закрепляете ваше электрическое оборудование в подрозетнике. На заключительном этапе остается лишь установить на место декоративную панель, после чего в электрическую цепь подается ток (рубильник на электрощитке переводится в рабочее положение) и проверяется работоспособность розетки путем включения в нее какого-либо электроприбора, а выключателя – включением соответствующего осветительного прибора.

2. Как самостоятельно подключить электрические розетки и выключатели с внешней проводкой

Новые выключатели и розетки такого типа можно устанавливать, когда вы только захотите. И подготовка к их установке (прокладка электропроводки к месту установки оборудования) ничем не отличается от подобной процедуры при установке розеток/выключателей для скрытой проводки. Однако прибегают к такому методу установки только в том случае, когда нет никакой возможности выполнить скрытую проводку, например, на деревянных стенах или на бетонных стенах, оклеенных обоями. Выглядит такая проводка не очень эстетично, поэтому ее нужно закрывать пластиковыми декоративными каналами.

Далее порядок установки розетки/выключателя будет следующий:

• обязательно обесточьте электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• если монтаж осуществляется на бетонной стене, то с помощью дрели и сверла необходимо выполнить в месте установки электрооборудования отверстия под пластиковые дюбели;

• в готовые отверстия в стене вставьте пластиковые дюбели (если необходимо, то используйте для их установки молоток);

• с помощью саморезов, вкручивая их в дюбели, закрепите на стене площадку нужного размера (поменьше, если розетка одинарная, и побольше, если розетка двойная);

• снимите декоративную панель с розетки/выключателя;

• подключите розетку/выключатель к проводам, как это было описано в п.1;

• закрепите розетку с помощью саморезов на пластиковой площадке, зафиксированной на стене;

• установите на место декоративную панель;

• запитайте электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверьте работоспособность только что установленного электромонтажного оборудования.

Как видите, все достаточно просто. Только обязательно нужно соблюдать правила техники безопасности.

Замена старой электрической розетки или выключателя происходит еще проще, ведь в данном случае у вас уже имеется готовая проводка, а также место под установку нового электромонтажного оборудования.

В данном случае необходимо:

• обесточить электрическую цепь дома, отключив рубильник на распределительном электрощитке;

• снять декоративную панель со старой розетки/выключателя;

• выкрутив распорные винты, вынуть розетку/выключатель из монтажной коробки (если это розетка/выключатель для скрытой проводки);

• выкрутив крепежные винты, отсоединить розетку от монтажной площадки-прокладки, закрепленной на стене (если это розетка/выключатель для наружной проводки);

• отсоединить электрические провода от клеммных зажимов розетки/выключателя;

• заменить старую монтажную коробку/площадку (если это необходимо) новой;

• снять декоративную панель с новой розетки/выключателя;

• подсоединить провода к клеммным зажимам;

• установить розетку/выключатель в монтажную коробку/на площадку, выполнив ее фиксацию с помощью распорных/крепежных винтов;

• установить на место декоративную панель;

• запитать электрическую цепь дома, вернув рубильник на электрощитке в рабочее положение, и проверить работоспособность только что установленного электромонтажного оборудования.

В заключение хочу дать несколько рекомендаций о выполнении новой электрической проводки для подключения электромонтажного оборудования.

Рекомендации по выполнению проводки к местам установки нового электромонтажного оборудования





Учтите, что:

• если вы хотите установить новую электрическую розетку, то к ней необходимо проложить либо 2 провода (ноль и фазу), либо 3 провода (ноль, фазу и заземление);

• если вы хотите выполнить установку и подключение нового электрического выключателя, то к месту его монтажа необходимо протянуть только один (фазный) провод, который будет проходить от распределительной коробки до осветительного прибора. При этом в месте установки выключателя данный провод необходимо разрезать с помощью бокорезов и подсоединить к клеммным зажимам. При необходимости включения освещения в помещении вы с помощью выключателя сможете замкнуть разорванный фазный провод, подав, таким образом, электрический ток в цепь;

• если же вы хотите установить двойной выключатель, то к нему необходимо протянуть от распределительной коробки один фазный провод, а от него – два идущих, например, к люстре, с разрывом проводов в месте монтажа данного электромонтажного оборудования.

Вот и все! Постоянно помните о технике безопасности при работе с электрическим оборудованием, следуйте моим рекомендациям и у вас все получится идеально! Удачи в ремонте!

Советы по установке розеток и выключателей в доме

«Обычно мы только после окончания работы понимаем, с чего ее надо было начать», — это высказывание удачно описывает всякий ремонт, а в особенности установку розеток и выключателей.

Казалось бы, закончен ремонт, осталось убрать и расставить мебель, и тут (о ужас!) понимаешь: розетки не там, где нужны, их загораживает мебель. А новые розетки — это новые провода в стене, а значит, надо срывать и снова клеить обои, и так по кругу.

Идеальный вариант — продумать размещение электроприборов и мебели еще на этапе планирования ремонта. Чтобы в следующий раз не наступить на те же грабли, я делал пометки, и моя записная книжка пополнилась разными неочевидными решениями по электрике, которыми я с удовольствием делюсь с читателями!

Установка розеток и выключателей

1, Выключатель в прихожей, который выключает в квартире всё!
Замечательная идея! Ведь часто бывает, что уже оделся, обулся, и тут выясняется, что на втором этаже горит свет… Или едешь на работу и думаешь: «Выключил ли я утюг?»

Решить все эти проблемы одним махом очень соблазнительно, главное, чтобы холодильник выключался отдельно, а то придется очень часто выбрасывать испорченные продукты.

2. Розетки в откосах
Розеток, как известно, много не бывает. Розетки в откосах пригодятся, если поверхность подоконника выполняет функцию кухонной рабочей зоны, если кухня маленькая и нужно экономить каждый сантиметр свободного места, если рядом с окном находится стол.

У меня, к примеру, на подоконнике стоит блендер, в котором я ежедневно делаю смузи. А розетки нет… Протянули удлинитель, который портит весь вид.

А перед Новым годом ты скажешь себе спасибо за эту розетку, когда будешь украшать окно в детской (а может, и на кухне) новогодними гирляндами.

3. Выключатели у кровати
И не только у кровати, а везде в проходных местах. Этот лайфхак давно не нов, я его постоянно встречаю в гостиницах, но многие про него забывают, когда делают ремонт.

4. Регулятор для теплого пола — на уровне глаз
Именно на этой высоте его удобно настраивать. Почему же все строители стараются установить его ближе к полу?

5. Полноценное освещение на балконе
Делаешь освещение лоджии — не забудь про выключатель. А то получается: вышел на балкон, увидел, что темно, и нужно возвращаться в комнату, чтобы включить свет.

6. Больше розеток в ванной
Фен, стиральная машина, а, может, еще и сушильная, электробритва, электрическая зубная щетка… Для всего нужны розетки, которые, кстати, можно спрятать в шкафчик.

7. Розетки для пылесосов
У многих не один пылесос, а два: обычный и робот. Для всех этих помощников нужна розетка, причем на определенном уровне: для обычного пылесоса 30–40 см от пола и в каждой комнате, для робота — в прихожей, с учетом места для подзарядки.

8. Розетка для зарядки гаджетов на кухне
Обязательно ее предусмотри! Представь, что ты готовишь по рецепту с планшета, а планшет разрядился! А у тебя свободной розетки на кухне нет… А теперь будет!

Если речь идет о розетках, предусмотренных под мелкую бытовую технику типа блендера или кофемолки, то подумай заранее, сколько бытовых приборов могут потребоваться тебе при готовке. Если затрудняешься в этом вопросе, то воспользуйся одной из наших рекомендаций.

На каждый погонный метр рабочей поверхности должна быть минимум одна розетка. Это не значит, что розетки должны быть установлены через каждый метр, они вполне могут быть сгруппированы вместе по несколько штук.

Можно поступить еще проще и установить на кухонном «фартуке» по 2–3 розетки над каждой свободной столешницей. Обычно это две или три группы розеток. Не забудь одну или две розетки расположить в зоне обеденного стола. Пригодится, если возникнет необходимость зарядить сотовый телефон или подключить, например, ноутбук.

9. Спрячь розетки в шкафах
Если на кухонном фартуке уже много розеток и это смотрится некрасиво, спрячь их, например, на дно навесных шкафов.

10. Розетки для компьютера
Подумай, за каким компьютером ты работаешь: для настольного компьютера понадобится 3–4 розетки, для ноутбука нужно сделать розетку во всех местах, где ты обычно с ним сидишь: рядом со столом, креслом, диваном.

Правильная разводка электропроводки в квартире — основа уюта и благополучия. Поэтому так важно точно знать, где проложить проводку, а где разместить розетки и выключатели.

Требования по установке розеток и выключателей.

При строительстве нового жилья или проведения капитального ремонта в Вашем доме или квартире, как правило, встает вопрос о необходимости проведения большого количества электромонтажных работ. Это и ввод линии электропитания, создание контура заземления и выравнивание потенциалов, монтаж распределительного щита и установка прибора учета потребления энергии, прокладка электрических сетей внутри дома и монтаж распределительных коробок, а так же подключение и установка осветительных приборов, и, наконец, монтаж установочного электрооборудования – розеток и выключателей.

На самом деле, это работа для высококвалифицированных электриков, но, если Вы имеете хотя бы основные навыки строительных и электромонтажных работ, то вполне можете, например, установить розетки и выключатели самостоятельно. И вот тут, помимо базовых знаний по строительству и электромонтажу, Вам необходимы знания о том, где и на какой высоте можно устанавливать розетки и выключатели. Есть официальные документы, регламентирующие расположение и подключение электротехнических устройств внутри помещений (ПУЭ) и неофициальные рекомендации. Сразу оговоримся, что единых точных стандартов по установке розеток и выключателей не существует. Те же правила устройств электроустановок (ПУЭ), представляют собой общие требования по установке электрооборудования и направлены на соблюдение противопожарной и электрической безопасности.

На сегодняшний день, многие пользуются так называемыми “европейскими стандартами”. Хотя это не совсем стандарты, а, скорее, европейские традиции по установке. Носят, они, неофициальный рекомендательный характер, при этом, не выходя за рамки требований ПУЭ.

Расположение розеток и выключателей в комнатах

Рекомендации по расположению и высоте установки розеток и выключателей в жилых помещениях

Розетки устанавливаются на высоте +/- 0.3м (но не выше 1 метра согласно ПУЭ) от поверхности пола. Так же возможна установка особых типов розеток в специальных плинтусах с кабель-каналами из несгораемых материалов. Если в семье есть дети, желательно устанавливать розетки с защитными шторками. Шторки закрывают контакты розетки и открываются только при вставлении вилки в розетку. Такое устройство розетки защитит детей от удара электрическим током.

Выключатели устанавливаются на 0.8-0.9 м от высоты пола и на расстоянии 10 см от дверного проема со стороны дверной ручки, что позволяет без проблем включить или выключить свет свободно опущенной вниз рукой.

В жилых комнатах должно быть установлено не меньше одной розетки на каждые полные и не полные 4 метра периметра комнаты. Допускается установка сдвоенных розеток, но при этом она считается одной розеткой.

В коридорах квартиры устанавливается не меньше одной розетки на каждые полные и неполные 10 м² площади.

Расположение розеток и выключателей в ванной комнате

В ванной комнате возможна установка только специальных розеток, для влажных помещений, с уровнем защиты не ниже IP44. Устанавливается такая розетка на расстоянии не меньше 0.6 м от ванны или двери душевой кабины. Для удобства пользования, не стоит монтировать розетки очень близко к полу. Для подключения фена, электробритвы и других приборов, лучше всего устанавливать розетки на высоте 1-1.5м от уровня пола. Установка розетки непосредственно в душевой кабине запрещена!

Установка выключателей в ванной комнате не рекомендуется. Однако, если Вы все-таки решили поставить выключатель в ванной, то устанавливать его необходимо, согласно ПУЭ, на расстоянии не менее 0.6 м от дверного проема душевой кабины. Поскольку электричество во влажной среде наиболее опасно, лучше всего устанавливать выключатели на внешней стене ванной комнаты.

Расположение розеток и выключателей на кухне

Современная кухня – особое помещение. Помимо достаточно большой влажности, она представляет собой максимальную концентрацию всевозможной бытовой техники, которая, как правило, используется одновременно. А это существенно увеличивает суммарную нагрузку на линии электропитания. Поэтому на кухне необходимо устанавливать гораздо большее количество розеток, чем в комнате. Так же будет не лишним предусмотреть отдельные выключатели, например, для дополнительного освещения рабочего пространства над разделочным столом, мойкой или плитой.

Высота установленных розеток на кухне зависит исключительно от удобства пользования, максимальной безопасности и защищенности от влаги. Вариантов размещения розеток и выключателей бесконечное множество и обуславливается Вашим кухонным гарнитуром и количеством, находящийся на кухне бытовой техники. План прокладки электропроводки и размещения бытовой техники на кухне всегда составляется индивидуально, и обязательно учитывает общие требования по электробезопасности.

Пример размещения розеток и выключателей на кухне

• для электроплиты (варочной поверхности) и духовки устанавливают специальные силовые розетки (штепсельные), которые рассчитаны на максимальный ток 32-40 А и подсоединяются непосредственно к щиту на отдельный автоматический выключатель;
• минимальное расстояние от розеток до газопровода должно составлять не менее 50 см;
• розетки для подключения кухонной бытовой техники располагают в 10 см от столешницы (это примерно в 1,15 м от пола, но можно установить их на высоту до 1,4 м). В то же время, розетки и блоки из розеток не устанавливаются над варочной поверхностью или мойкой. Их необходимо отнести в сторону на 25-30см;
• розетки не размещают непосредственно за установленным прибором, а выносят их в сторону, вверх или вниз. При этом, расстояние от установленного прибора до питающей его розетки должно быть не более 100 см;
• на кухне должно быть установлено не менее четырех розеток, а установленная на кухне сдвоенная розетка считается двумя розетками.

Сейчас очень большую популярность приобрели специальные раскладные или раздвижные модули розеточных блоков – в виде выдвигающихся вверх “колонн” или открывающихся “книжек” с розетками. При применении таких розеточных блоков и стена остается “чистая”, а розетки “достаются” только по мере необходимости.

Поскольку все официальные документы устанавливают лишь некоторые ограничения, то, учитывая все выше описанные требования, в своем доме Вы можете устанавливать розетки и выключатели по своему собственному “стандарту”, который будет соответствовать всем Вашим требованиям. Максимальное удобство, эргономичность и безопасность – вот самые главные “стандарты”.

Компания “Электромонтаж-ST” быстро, качественно и с гарантией произведет установку розеток и выключателей в Вашей квартире или доме.

Материалы, близкие по теме:

Детальная информация об установке розеток и выключателей. Инструкция по сборке электрощита

Установка розеток и выключателей

Электроустановочные изделия – розетки и выключатели могут монтироваться открытым или скрытым способом.

Открытый способ

Используется в нескольких случаях: по соображениям дизайна и стилистики, во избежание загрязнения помещения строительным мусором и пылью и при присоединении дополнительных энергопотребителей. Проводка в данном случае также осуществляется открытым способом. Процесс такой установки значительно более простой, чем при скрытом монтаже. В этом случае нет необходимости сверлить в стене отверстия и монтировать установочные коробки.

• Розетку или выключатель разбираем. Нижнюю часть крепим к стене с помощью шурупов или дюбелей. К колодке розетки/выключателя подводим провода и закрепляем на нижней части. Сверху накрываем всю конструкцию пластиковой крышкой, прикручиваем ее винтами.
• Если электрическая проводка заключена в кабель-канал, то установка розетки/выключателя еще проще. Используем специальные вставки (суппорты) на поверхности кабель-каналов. Корпус многих моделей розеток/выключателей оснащен специальными отверстиями со вставками для подключения кабель-каналов.

Скрытый способ

Используется как наиболее подходящий для современной квартиры. Скрытая проводка незаметна, а электроустановочные изделия не выдаются от стены на несколько сантиметров как при открытом способе, экономя пространство. В этом случае необходим предварительный монтаж установочных коробок (подрозетников) – о чем мы писали ранее.

• После того, как подрозетник установлен, закрепляем в нем колодку розетки/выключателя. Выполняем одним из двух способов. В первом случае – с помощью шурупов, которые вставляются в сквозные отверстия колодки, совпадающие с отверстиями подрозетника. Закручиваем шурупы, фиксируя колодку к подрозетнику. Во втором случае – с помощью лапок колодки. Завинчивая винты с зубчатыми подвижными лапками, добиваемся надежной фиксации колодки в подрозетнике.
• Закрепляем сверху защитный пластиковый корпус.
• Для монтажа нескольких розеток используем подрозетники на 2 колодки. Комбинируя их в различных вариациях, получаем группу розеток, располагающихся как вертикально, так и горизонтально. Для придания законченного вида установленной группе розеток используем многогнездовые рамки, эстетично окаймляющие розетки и их группы.

• Колодка электроустановочного изделия имеет три контакта: “фаза”, “ноль”, “земля”. Соответственно к этим контактам подключаем провода электропитания: “фаза” к “фазе”, “ноль” к “нолю” и “земля” к заземляющему контакту. Указанные контакты во время монтажа располагаем снизу электроустановочного изделия. При этом провода направляем вверх. Для фиксации проводов используем более надежный винтовой зажим или более простой в работе пружинный. Лишний провод, если он остался, скручиваем и прячем на дно подрозетника.
• Розетки подключаем к электропитанию одним из следующих способов. Первый способ – каждую розетку подключаем к отдельному проводу, идущему от распределительной коробки. Второй способ шлейфовый – последовательно подключаем провода каждой розетки к контактам предыдущей.
• При монтаже выключателей учитываем следующие особенности. Следим за правильным расположением клавиш, чтобы нажатие производилось на их верхнюю часть, а не нижнюю. Некоторые типы выключателя (например, при использовании диммера) имеют отметки, к какому контакту подключать входящий провод, а к какому – отходящий. При подключении проводов строго следуем данным указаниям.

Распайка щита с предохранителями

Электрический щит, устанавливаемый в многоквартирном доме, может быть как скрытым, так и накладным. Скрытый щит монтируется в нишу и является более современным и эстетичным. Накладной же щит может быть установлен более просто, без предварительной подготовки места, путем крепления с помощью дюбелей или саморезов.

Прежде чем перейти к сборке электрощита, рассмотрим, что входит в его состав:

• Электропитание квартир осуществляется с помощью проводов и кабелей. Как правило, это трехпроводная сеть: “фаза”, “ноль” и заземление.
• Электросчетчики – служат для измерения электроэнергии, потребляемой электроприборами в каждой из квартир.
• Предохранители – служат для автоматического отключения цепи при ее перегрузке или коротком замыкании. Предохранители устанавливаются на фазный и нулевой провода. В случае перегрузки или замыкании плавкая вставка предохранителя расплавляется и размыкает электрическую цепь. После отключения плавкая вставка предохранителя подлежит замене.
• Автоматы – служат для осуществления тех же функций, что и предохранители. Однако по сравнению с ними, они имеют многоразовый характер, могут быть отключены и включены вручную. В случае нарушения работы сети, срабатывает электромагнитный элемент, освобождается защелка, которая удерживает пружину автомата и автомат отключается. В дальнейшем его можно вручную снова включить.
• УЗО – устройство защитного отключения – служит для отключения электросети при неполадках в работе электроприборов или самой сети.
• Также возможно размещение в щите системы интернета и охранной сигнализации.

Распайку электрощита должен осуществлять только сертифицированный специалист. Для осуществления этих работ обязательно пригласите мастера из проверенной организации, например, строительной компании “ТопДом”. Только в этом случае будет обеспечена безопасность, надежность и эстетическая составляющая электромонтажных работ.

Распайку электрического щита осуществляем следующим образом:

• Грамотно составляем электрическую схему, с учетом особенностей электрической проводки, потребляемой мощности, количества электрических групп, потребляемой мощности каждой из групп.
• Для сборки щита используем нужное количество автоматов, которые крепим на DIN-рейку. На щите удаляем заглушки для ввода и вывода проводов и кабелей. Распайка щита будет правильной только в случае грамотной коммутации автоматов.
• Используем следующую схему электрощита с учетом потребляемой электроэнергии: питающее напряжение подаем на вводной автомат, далее на электросчетчик, далее на УЗО, далее на автоматы розеточной группы (25А) по количеству потребителей: стиральная машина, кондиционер, бытовые розетки и т.д., далее на автомат освещения (16А). В данную схему при необходимости включаем дополнительные отходящие электрические группы.
• Данная схема может быть использована для каждой квартиры многоквартирного дома с электропитанием 220В либо для загородного особняка.

Как установить электрические выключатели, электрические выключатели и розетки, электрические розетки

Строительство

При строительстве дома или здания, электромонтажные работы также требуют должного внимания при прокладке труб, электромонтаже и установке различных фитингов, включая их качество и характеристики. Вся электрическая арматура , такая как потолочная розетка , настенные розетки, переключатели, регуляторы и аксессуары, крепится к стене или потолку.Для крепления фитингов к их базовым блокам следует использовать латунные винты.

Выключатели и розетки:
Коммутаторы Switches и Sockets должны изготавливаться из материалов высшего качества, таких как пластик и поликарбонатный пластик, обеспечивающий стандартные функциональные возможности. Коммутаторы Switches и Sockets должны быть гибкими по конструкции, иметь низкое энергопотребление и обеспечивать безопасную работу. Выключатели и розетки должны иметь маркировку ISI и производиться в соответствии с ISI 3854-1997, IS1293-1983.Переключатели и розетки доступны в 6, 16 и 25 ампер.

Главные выключатели:

Все главные выключатели должны быть железобетонными, произведенными известным производителем.

Все переключатели и автоматические выключатели должны быть сконструированы и установлены в соответствии с последними рекомендациями I.E.E. Нормативно-правовые акты.

Ручки выключателей должны быть закреплены должным образом, не допускать откручивания и расшатывания.

Все тумблеры должны быть из бакелита.

В заземленной системе все однополюсные переключатели в 2-проводных цепях управления освещением, вентиляторами и т. Д. Должны быть вставлены во внешний или фазный провод, в зависимости от обстоятельств.

В изолированных системах постоянного тока такие переключатели должны быть вставлены в положительную сторону.

Все несвязанные однополюсные выключатели по всей установке должны быть установлены в проводниках или подключены к внешним или фазным проводам источника питания, или в двухсторонней системе питания в одном и том же проводе, который не должен быть заземленным проводником. либо с автоматическим выключателем, либо без него, либо с добавленным сопротивлением в заземлении.

Потребитель ни в коем случае не должен вставлять какой-либо однополюсный выключатель, вырезать или разрешать такой выключатель, или вырезать, чтобы он оставался вставленным в любой заземленный нейтральный провод.

Предохранитель или отключенный однополюсный выключатель нельзя вставлять в:

• Средний или нейтральный провод трехпроводной цепи, питаемой от сети постоянного тока или однофазно-трехпроводной системы.
• Общий возврат двухфазной трехпроводной цепи.
• Нейтраль трехфазной четырехпроводной цепи.
• Этот провод установки, который постоянно заземлен на источнике питания без автоматического выключателя или дополнительного сопротивления в заземлении.

Установка главных выключателей:
В установке главных выключателей , главных и распределительных щитов должны быть полностью выполнены следующие требования:

• Небольшой кронштейн для контрольной лампы должен быть закреплен и подключен через независимый однополюсный выключатель.
• Соединения должны быть расположены по возможности так, чтобы образовалась их собственная схема.
• Каждая цепь должна быть четко пронумерована слева направо.
• Выключатели и распределительные щиты в железной оболочке должны быть установлены на угловой железной раме 2 x 2 x 1/4 дюйма, покрытой железным листом толщиной 1/8 дюйма, или в утопленных чугунных ящиках.
• Корпус должен быть соединен с главными выключателями и распределительным щитом гибкими металлическими трубами.

Настенные розетки:

Все розетки должны включать выключатель и плавкий предохранитель, установленные вдоль стеновой розетки.

Соединения между выключателем, предохранителем и настенной розеткой должны быть устроены так, чтобы выключатель находился на токоведущей стороне как предохранителя, так и настенной розетки.

В заземленных системах выключатель и предохранитель могут быть однополюсного типа, подключенными к внешнему или фазному проводу.

В изолированной системе необходимо использовать двухполюсный переключатель .

Все розетки должны быть трехконтактными.

3-й контакт должен быть заземлен через S.W.G. No8 G.I. провод проходит под кожухом.

Соединение 3-го штифта с G.I. заземляющий провод должен быть выполнен с помощью многожильного кабеля G.I. провода.

Подключение 3-го контакта розетки в корпусе T.R.S. система электропроводки должна быть выполнена через №14 S.W.G. голый медный провод проходит между кабелями и подводится непосредственно к 3-му контакту.

; Избегайте ежедневных коротких замыканий и перегрузок с помощью MCB (миниатюрный автоматический выключатель) и сохраните свои электрические приборы от короткого замыкания.Вы знаете, что нужно знать перед тем, как нанять электрика? Вы несете ответственность за все электрические неисправности и их ремонт. Вам необходимо нанять электрика для ремонта электрических неисправностей. Следующий контрольный список должен помочь вам при найме электрика. Некачественные материалы, неквалифицированный электрик и небольшая невнимательность при выполнении электромонтажных работ могут стать причиной смертельного поражения электрическим током в доме.Такие аварии нелегко отремонтировать и компенсировать. Поэтому очень важно проявлять максимальную осторожность при выполнении электромонтажных работ во время строительства вашего дома. Эта статья дает несколько советов по электромонтажным работам при строительстве дома. Электричество может быть смертельно опасным, если не использовать его с максимальной осторожностью. Когда фаза или провод под напряжением соприкасаются с нашим телом, электрический ток вызывает шок в зависимости от силы напряжения и парализует мышечные функции тела.Чтобы избежать поражения электрическим током во время электрических работ / контактов, убедитесь, что вы соблюдаете все меры предосторожности, указанные в следующей статье. Электрооборудование должно быть безопасным и обеспечивать надлежащую безопасность жильцам дома. Продукты или приборы низкого качества могут вызвать несчастные случаи со смертельным исходом, такие как короткое замыкание, возгорание / задымление, возгорание всего дома, поражение электрическим током любого члена семьи и т. Д.Экономия электроэнергии не только увеличивает ваши деньги, но и помогает тысячам людей удовлетворять потребности в энергии. Каждый гражданин обязан правильно использовать бытовую технику. Иногда из-за неосторожности или незнания провод электрической фазы (под напряжением) соприкасается с телом человека, и ток течет по телу, поскольку тело является хорошим проводником электрического тока.Всем нам нужна энергия для работы электроприборов и различных гаджетов в нашем доме. Для правильного распределения электроэнергии нам необходимо установить и обслуживать качественную электропроводку опытным электриком. Следующие советы помогут вам понять процесс монтажа проводки в вашем доме или офисе.

Электрические ошибки распространены в каждом доме, что может быть опасно для жителей.Когда вы проектируете дом своей мечты, возможно, вы не знаете об электрических ошибках и их последствиях. Здесь обсуждаются некоторые распространенные проблемы с электричеством, которые могут быть вредными для жителей.

Это три типа неисправностей электрооборудования: .Отказ разомкнутой цепи .Сбой короткого замыкания .Неисправность заземления и неисправность утечки.

Инструменты для электромонтажа в доме: Отвертка для коннекторов (10 см), Тестер для неоновых ламп, Регулируемый гаечный ключ (15 см).

Люминесцентные лампы бывают разных форм и размеров.Все более популярными становятся компактные люминесцентные лампы (CF). Люминесцентная лампа излучает много полезного видимого света, для которого требуется от 1/3 до 1/4 потребляемой электроэнергии.

Следует проверить ширину и толщину полос, а также расстояние между винтами для крепления полос.

Проверить ширину и глубину канала, качество и размер кирпичей на предмет механической защиты.Предоставлены ли идентификационные бирки кабеля или нет.

Марки электротехнических материалов-Кабели-Skytone

Каменный пол Kota – это тонкое сочетание величия и роскоши, придающее интерьеру и экстерьеру великолепный вид……. Чтобы обеспечить максимальную вентиляцию и естественное освещение в вашем доме, убедитесь, что здание правильно ориентировано. Ориентация здания экономит энергию и обеспечивает комфортное проживание. В этой статье рассказывается о различных факторах и преимуществах ориентации здания. Ознакомьтесь с одними из самых впечатляющих фотографий кухни из галереи GharExpert.Сплошная крыша на здании очень важна для всех, кто живет в доме. Крыша должна быть сконструирована таким образом, чтобы обеспечить вам большую безопасность. Здесь приведены подробности о различных типах кровли. Рамы дверей и окон – самые важные части ваших дверей и окон.Доступны они разного размера, высоты, ширины и формы. Рамы удерживают замки и петли и поддерживают двери и окна, чтобы их можно было легко закрывать и открывать. Вот что вам нужно знать о различных дверных и оконных рамах.

---

Авторское право 2007- GharExpert.com Все права защищены.

Процесс установки розетки переключателя

Редактор manufacturers Производители розеток _ агент соединения розеток _ агент присоединения Yuba _ Zhejiang GELAN Electric Co., Ltd. │ Время выпуска ： 2019-04-03

Розетка выключателя – незаменимый электрик в домашней жизни. Когда он будет отремонтирован, мы попросим профессионального мастера гидроэнергетики установить его в больших количествах. Однако, когда некоторые розетки выключателей необходимо заменить, многие из нас решат установить их самостоятельно. Теперь давайте поделимся инструкциями по установке розетки коммутатора от GELAN Xiaobian, которая предназначена только для справки во время установки.

Во-первых, очистка нижней коробки розетки переключателя

Розетка переключателя устанавливается после плотника и т.п., и в нижней коробке с длинным концом неизбежно накапливается большое количество пыли.Во время установки сначала очистите нижнюю коробку розетки переключателя, особенно очистите пыль внутри коробки, и вытрите остатки пыли в коробке влажной тканью. Это предотвращает влияние особых примесей на использование схемы.

Во-вторых, обработка линии электропередачи

Оставьте провод вынутым из коробки из ремонтной длины, затем разрежьте сердечник, стараясь не повредить сердечник. Намотайте провод по часовой стрелке на соответствующий вывод выключателя или розетки, а затем затяните напорную головку, при этом сердечник не должен быть обнажен.

В-третьих, метод трехпроводной проводки розетки

Подключите одно из двух отверстий переключателя пожарного провода к метке A, а затем возьмите изолированный провод из другого отверстия и подключите его к отверстию L в трех отверстиях нижней розетки. Нулевой провод напрямую подключается к отверстию N в трех отверстиях розетки. Провод заземления подключается непосредственно к отверстию E в 3 отверстиях розетки. Если нейтральный провод подсоединен к заземляющему проводу, при использовании прибора произойдет отключение.

В-четвертых, фиксированная установка розетки выключателя

Сначала вытянутый из коробки провод выводится из выпускного отверстия пластикового стола, а затем пластиковый стол прикрепляется к стене и прикручивается к коробке. После фиксации вытащите провода из отверстия розетки переключателя в соответствии с их соответствующими положениями и прижмите провод в соответствии с требованиями к проводке. Наконец, прикрепите выключатель или розетку к пластиковому столу, выровняйте и закрепите винтами и накройте декоративную доску.

Выше показан процесс установки розетки выключателя. Электромонтаж в розеточной коробке выключателя должен выполняться аккуратно, неправильное соединение и пропущенное соединение недопустимы.

Установка выключателей и розеток – 2021

Времена, когда выключатели и розетки устанавливались в стандартном дизайне цвета слоновой кости и знали только функции «включено» и «выключено», прошли. Потому что современные выключатели и розетки могут предложить не только форму и цвет, но и безопасность и комфорт.В результате они доступны в разных версиях, которые мы представляем в этой статье.

Мы также объясняем, как самостоятельно установить выключатель и розетку. там , но будьте осторожны, , потому что работа с электрическими соединениями связана с большими рисками для неспециалистов.

Примечания перед установкой

Работы с электрическими соединениями всегда связаны с высоким риском для здоровья. По этой причине домашние мастера должны следовать этим инструкциям по безопасности, а в случае сомнений обращаться к электрику.Перед установкой розетки всегда отключайте питание и выключайте предохранитель, например. Б. с помощью липкой ленты, чтобы предотвратить случайное включение другим человеком. Затем с помощью вольтметра проверить линию на отсутствие напряжения. Теперь вы проходите встречный тест на другой розетке, чтобы убедиться, что устройство работает правильно и действительно нет напряжения на первом подключении. Только после этого следует устанавливать розетку или выключатель внутри монтажных зон.

Инструкции: Подключите розетку и выключатель

После правил техники безопасности вы можете подключить розетку:

Сначала открутите винт от средней резьбы гнезда и снимите крышку.В то же время рама также автоматически освобождается. Затем отвинтите два винта с распределяющими кулачками, , чтобы можно было вытащить вставку гнезда. После этого токоведущий провод, защитный провод и нейтральный провод отключаются.

Наружный провод под напряжением и нейтральный провод подключаются к клеммам соседних контактных розеток. Зелено-желтый защитный провод относится к средней клемме подключения. Два внешних винта используются для крепления расширяющихся захватов.Конец проволоки находится слева от вала винта под головкой винта, d он не выталкивается при проворачивании.

Соединяя отдельные клеммы друг с другом, можно, кстати, также соединить две или три розетки вместе. Теперь вы вставляете вставку в коробку и затягиваете два боковых винта так, чтобы распределяющие зажимы раздвинулись в гнезде.

Внимание! Крепежный выступ вставки не должен касаться каких-либо линий или даже повредить ее.В ящиках с полой стенкой не держите клешни. Здесь вставка переключателя крепится справа и слева через боковые прорези с помощью винтов устройства в полых стеновых коробах.

После этого вы собираете в следующем порядке:

1. Сначала рама, а затем крышка устанавливаются на вставку розетки.
2. Центральный винт затянут.
3. Наконец, после включения тока проверяется работоспособность с помощью фазового тестера.

Также вставки переключателей крепятся с помощью разжимных кулачков – винтами с полостью и приспособлениями.Затем он продолжается в указанном здесь порядке:

1. Держите раму над вставкой
2. Нажмите на промежуточную деталь и позвольте коромыслу войти в зацепление.

Кроме того, его можно использовать со всеми стандартными розетками , как для родительского контроля, так и для ночных и ориентировочных огней Attach.

Розетка для поверхностного и скрытого монтажа

Несколько вилок заменяют отсутствующие розетки в жилых комнатах

В зависимости от того, устанавливаете ли вы розетку на поверхность или заподлицо, Местоположение и желаемая функция Откуда: Обычно в мастерских, подвалах и комнатах для хобби устанавливаются накладные розетки, используются в жилых комнатах в настенные встраиваемые розетки.Их можно расширить, перепроектировать и даже удалить без каких-либо работ по герметизации или штукатурке. Количество розеток для скрытого монтажа в комнате можно увеличить, не проводя при этом настенных работ, только с помощью нескольких вилок. Однако теперь они превратились из временного места в безопасный вариант, позволяющий оборудовать комнату большим количеством подключений.

Обязательным условием для этих электрических соединений всегда является профессионально проложенный источник питания и тщательный монтаж. В интерьере кабели и коробки для скрытого монтажа обычно уже установлены, так что жильцам остается только определиться с желаемыми розетками.Они доступны во многих дизайнах и в разных моделях, например. B. с выключателем питания, как радиоуправляемая розетка с дистанционным управлением или даже запираемая.

Специальные розетки

Розетки с выключателем питания

Розетки для влажных помещений

Во влажных помещениях, таких как кухня и ванная, обычно встроено так называемых розеток для влажных помещений . У них есть защитный кожух, который не пропускает влагу. Они доступны в различных цветах и ​​дизайнах и легко интегрируются в интерьер.

Розетки безопасности для подвала для хобби

Точно так же есть специальные модели, которые используются везде, где регулярно проводятся ремонтные работы, z. Б. в подвале хобби, в беседках и домах. В отличие от розеток для влажных помещений, их конструкция проста. Они доступны как с одной, так и с несколькими розетками с выключателем питания и без него, защитной крышкой и с замком для безопасности детей.

Розетки с выключателем питания для электроприборов

Устройства продолжают потреблять электроэнергию в режиме ожидания, даже если они не используются.Телевизор, приемник, модем DSL и экран ПК прибудут в течение года приличного пассивного потребления в домашнем хозяйстве вместе. Но этого не должно быть! Тут и помогают розетки с выключателями. В то время как переключаемые несколько штекеров хорошо известны, переключаемые розетки для скрытого монтажа в нашей стране встречаются довольно редко. Приборы без сетевого выключателя можно полностью выключить с помощью розетки.

Множественные вилки с защитой от перенапряжения

Множественные вилки в значительной степени утратили свой статус непопулярного временного решения сегодня: оснащенные защитой от перенапряжения, предохранителями и одним или несколькими переключателями, они, безусловно, могут существовать вместе с постоянно установленными решениями. Для подключения компьютерных систем, комбинаций ТВ и видео или стереосистем они лучше всего подходят. Влагостойкие многократные заглушки с одной или несколькими крышками также можно использовать на открытом воздухе или во влажных помещениях.

Подобные сайты

• Установка громкой связи и автомобильного радио – установка автомобильного радио сторонних производителей
• Установка смесителя для раковины – фитинг низкого давления
• Водосточные желоба для каждой крыши и водосточного желоба
• Установить розетки в саду и автомобиле
• Уход за газоном – Рыхление, аэрация, посев, мульчирование, внесение удобрений, газон и полив
• зоны установки
• Установите клапан для кошек
• Установка диммера – модернизируйте диммерный переключатель
• Установите душ на уровне пола – правильно спланируйте и примените
• Установка окон: Инструкции на установку окон, затраты на материалы и экономию
• Защита от перенапряжения
• крышки электрических розеток
• Built-Gefrierschrank-
• Funksteckdosen
• Встроенный мусор

Видеоплата

: Как установить настенную USB-розетку

Коммутаторы линий подключения: 5 ступеней

Примечание: Эти розетки немного привередливы в подключении, так что просто наберитесь терпения.(то есть: глубокий вдох против «громкого удара»)

Отвинтите тумблер и разделите две половины. Вставьте винты в пустую верхнюю половину.
Отвинтите и снимите маленькие зажимы металлического шнура с нижней половины и поместите их в верхнюю половину вместе с другими винтами. Отложите в сторону.

В центре вашего 2-футового шнура отмерьте 2 1/4 дюйма и отметьте карандашом или ручкой.

Оберните ленту вокруг шнура, совместив отметки с внутренней стороной ленты так, чтобы между частями ленты оставался шнур 2 1/4 дюйма.

Используйте методы, которые вы изучили при добавлении розетки и вилки, чтобы удалить тканевое покрытие, внешнюю изоляцию, волокна наполнителя и заземление (при необходимости).

У вас останутся только провода Hot и Neutral, при этом шнур останется подключенным.

Теперь разрежьте черный горячий провод пополам. НЕ ОБРЕЗАТЬ НЕЙТРАЛЬ!

Возьмите нижнюю половину переключателя и поместите ее на рабочую поверхность так, чтобы переключатель включения / выключения был направлен от вас.

Проложите белый нейтральный провод в желобе под латунными насадками и убедитесь, что он достаточно длинный – концы обрезанного шнура должны лежать на ребристом пластике там, где проходят маленькие зажимы. Если нейтральный провод слишком короткий, чтобы его можно было вставить в лоток, используйте нож для резки коробок, чтобы аккуратно снять достаточное количество внешнего тканевого покрытия и изоляции, чтобы обнажить дополнительную длину провода, которая вам нужна. Затем обрежьте изоляционные волокна и заземляющий провод.

Обрежьте горячие провода чуть более 1/4 дюйма.

Используйте кусачки, чтобы снять 5/8 дюйма с концов. Разверните веером и скрутите провода.

Затем согните концы проводов в противоположные U-образные формы. с клеммами переключателя, как показано на рисунке.

Перед подключением переключателя осторожно удалите ленту и нанесите немного белого клея, чтобы закрепить тканевую крышку, чтобы она не растрепалась. Старайтесь держать клей как можно ближе к обрезайте конец как можно скорее, иначе он будет торчать из переключателя и выглядеть неаккуратно.Дайте высохнуть в течение нескольких минут, прежде чем продолжить.

Оберните горячие провода вокруг латунных клемм и затяните винты, используя небольшую отвертку с плоской головкой, чтобы заправить жилы проводов, и завершите их хорошим затягиванием с помощью отвертки с крестообразным шлицем.

ПРИМЕЧАНИЕ: Мы почти закончили !!!

Замените крошечные зажимы, фиксирующие концы шнура.

Совет: Начните с того, что закрутите каждую пару винтов только частично, затем поверните каждый только на пару оборотов, меняя положение взад и вперед, пока они не будут полностью затянуты.Если вы попытаетесь вкрутить один винт до упора, а затем второй, будет сложно вставить второй винт в его резьбу из-за горы шнура между ними.

Установите верхнюю половину корпуса переключателя и привинтите ее на место.

Потрясающая работа !!

Как установить интеллектуальный коммутатор

Процесс установки интеллектуального переключателя ничем не отличается от замены любого другого типа электрического переключателя в вашем доме.Вы захотите принять соответствующие меры предосторожности (мы поможем вам и в этом), но вам не нужно нанимать электрика, и вам не понадобятся специальные инструменты. Для этого можно использовать отвертку и плоскогубцы или кусачки. Бесконтактный тестер напряжения удобен, если вы хотите быть в большей безопасности, но вы можете купить один из них менее чем за 15 долларов на Amazon.

Существует много типов интеллектуальных коммутаторов, и хотя эта история не предназначена для того, чтобы помочь вам решить, какой интеллектуальный коммутатор лучше всего подходит для ваших нужд, она проведет вас через процесс установки любого из них.Это потому, что все они по сути одинаковы с точки зрения проводки.

Следует помнить о нескольких важных отличиях. Прежде всего, переключатель включения / выключения сделает именно это: в одном положении он будет подавать электричество в розетку, в которую вкручена ваша лампочка, и включать ее. В другом положении он остановит подачу электричества в эту розетку, выключив лампочку. Переключатель диммера также может изменять количество электричества, поступающего в розетку, так что вы можете сделать лампочку ярче или тусклее, а также включить или выключить ее.

Если вы хотите изменить цвет вашего освещения, вам понадобится умная лампочка, а не умный выключатель. К сожалению, умные диммеры и умные лампочки обычно не работают вместе. Это потому, что умные лампочки оснащены радиоприемниками, работа которых зависит от стабильной подачи электроэнергии, а диммер изменяет количество электричества, протекающего к лампочке.

Вам нужен однополюсный или трехполюсный переключатель?

Даниэль Масаока / IDG

Однополюсные переключатели заменить проще всего, поскольку цепь управляет только одним переключателем.В трех- или четырехпозиционной схеме более одного переключателя могут включать и выключать лампочку.

Затем вам нужно определить, нужен ли вам однополюсный или трехпозиционный переключатель. Если только один переключатель контролирует поток электричества к лампочке, которую вы хотите контролировать, у вас есть однополюсный переключатель. Если два переключателя могут управлять им – например, переключатели на противоположных сторонах комнаты – у вас есть трехпозиционный переключатель (если более двух переключателей управляют одним и тем же светом, это описывается как четырехсторонняя цепь.)

Если вы заменяете тупой переключатель в трех- или четырехпозиционной цепи, вам, как правило, потребуется заменить другой переключатель или переключатели в этой цепи на сопутствующие переключатели от той же компании, которая сделала смарт-переключатель. вы устанавливаете. (Последний 3-ходовой интеллектуальный выключатель света Wemo WiFi является исключением из этого правила, и его также можно использовать в однополюсной установке. Однако он не может затемнять свет.)

В этом руководстве мы Заменим однополюсный переключатель на C от GE Start Smart Switch Motion Sensing + Dimmer, но процесс не принципиально отличается для многоходовой схемы.(И если вам не нужны все функции, которые предлагает этот диммер, GE Lighting предлагает четыре более простых и менее дорогих альтернативы.) Первый шаг – и самый важный – это определить, какой автоматический выключатель контролирует электричество, протекающее к этому переключателю, и чтобы выключить его.

Даниэль Масаока / IDG

Здесь вы найдете инструкции по установке интеллектуального переключателя C by GE C-Start с датчиком движения + диммер в многонаправленной цепи, но в результате вам понадобится интеллектуальный переключатель C by GE на всех других ножках схема.

Следующим шагом является снятие крышки, чтобы получить доступ к самому коммутатору. Размахивание бесконтактным тестером напряжения внутри распределительной коробки – лучший способ убедиться, что к коммутатору не поступает электричество. Инструмент с батарейным питанием должен издать звуковой сигнал и загореться, если обнаружит ток. Если в коробке более одного выключателя, убедитесь, что к ним также не подается электричество.

Упоминается в статье

Убедившись, что питание отключено, открутите винты, крепящие переключатель к распределительной коробке, и вытащите его, чтобы получить доступ к электрическим проводам.Большинству интеллектуальных переключателей для работы требуется четыре провода, включая «нейтральный» провод, который должен быть белого или серого цвета. Нейтральный провод передает питание обратно на панель автоматического выключателя, чтобы замкнуть цепь, поэтому, несмотря на безобидное название, наэлектризованная нейтраль может шокировать вас, если через нее протекает ток. Если ваша проводка не включает нейтральный провод, ваш выбор интеллектуального переключателя будет ограничен (подробнее об этом чуть позже).

«Линейный» провод, который передает питание от панели выключателя к выключателю, обычно будет окрашен в черный, красный или синий цвет.«Нагрузочный» провод передает электричество к розетке (и, как следствие, к лампочке) и обычно имеет белый или серый цвет, как и линейный провод. Последний провод, защитное заземление, будет либо оголенным, либо проводом в зеленой оболочке. Заземляющий провод защитит вас от поражения электрическим током в случае короткого замыкания.

Если в вашем доме нет заземляющего провода, возможно, вы не сможете установить интеллектуальный коммутатор, хотя существуют различные обходные пути, которые мы здесь не рассматриваем. Если в вашем доме отсутствует нейтральный провод , вы можете подумать об установке интеллектуального диммера Lutron Caséta, поскольку для его работы не требуется нейтральный провод.

Установка интеллектуального переключателя

Теперь, когда вы определили ситуацию с электропроводкой в ​​вашем доме и приобрели интеллектуальный переключатель или диммер, вы готовы его установить. Еще раз убедитесь, что вы выключили питание переключателя. Всегда рекомендуется перепроверить, что питание переключателя все еще отключено, с помощью тестера напряжения.

Даниэль Масаока / IDG

Отключите старый выключатель от домашней проводки. В устанавливаемом нами интеллектуальном коммутаторе C by GE используются гибкие провода; другие переключатели имеют винтовые клеммы, а третьи полагаются на удары в спину.

Отключите старый выключатель от домашней проводки. Возможно, вам придется отрезать и отрезать примерно полдюйма проволочной оболочки, чтобы обнажить медный провод под ней. Вы можете использовать кусачки для проводов или специальный инструмент для этого шага.

Производители интеллектуальных переключателей используют разные способы подключения. У одних есть винтовые клеммы, с помощью которых вы сгибаете провод, выходящий из стены, у других – гибкие провода, которые вы привязываете к домашней проводке с помощью проволочных гаек, а у третьих есть удары в спину, в которые вы вставляете (сплошные) провода вашего дома.

В коммутаторе C by GE, который мы устанавливаем в этом примере, используются косички, поэтому скрутите каждый из проводов линии, нагрузки, нейтрали и заземления с соответствующими проводами, выходящими из распределительной коробки, используя гайку для проводов, чтобы удерживать их вместе. Если вы установили коммутатор, для которого не требуется нейтральный провод (например, Lutron Caséta, упомянутый ранее), наденьте гайку на конец нейтрального провода, выходящего из стены, убедившись, что ни один из оголенных медных проводов провод остается оголенным (можно отрезать лишнее или обернуть провод и гайку изолентой).

Даниэль Масаока / IDG

Если ваш интеллектуальный коммутатор имеет косички, как в нашем примере, скрутите одинаковые провода вместе (нейтраль к нейтрали, нагрузка к нагрузке и т. Д.) И закрепите каждый из них гайкой для проводов.

Вставьте излишки провода обратно в распределительную коробку, а затем проделайте то же самое с коммутатором и прикрепите его к коробке либо прилагаемыми винтами, либо винтами, которые вы вывернули из существующего коммутатора. Теперь замените крышку. Примечание. Для интеллектуальных переключателей рекомендуется использовать пластиковые крышки.Металлические пластины красивы, но они могут блокировать сигналы, от которых зависит работа радио умного переключателя.

Наконец, перейдите к панели выключателя и включите питание коммутатора.

Даниэль Масаока / IDG Интеллектуальный диммер

A C by GE установлен и готов к следующему этапу установки.

Поверните переключатель, чтобы убедиться, что он правильно управляет устройством. Не паникуйте, если лампочка не загорится, всегда есть шанс, что лампочка перегорела, даже если она работала до того, как вы поменяли выключатели.Чтобы убедиться, что он все еще работает, вкрутите его в приспособление, которое, как вы знаете, работает, и проверьте его, прежде чем делать что-либо еще.

Наконец, как только коммутатор заработает правильно, установите мобильное приложение, которое вам понадобится для управления им со своего смартфона или планшета. Поздравляю! Вы только что заменили тупой переключатель на умный.

Примечание. Когда вы покупаете что-то после перехода по ссылкам в наших статьях, мы можем получить небольшую комиссию.Прочтите нашу политику в отношении партнерских ссылок для получения более подробной информации.

Выключатели и розетки

Цифровой черный, подключенный настраиваемый экран управления, 230 В

Digital black – это полностью настраиваемый сенсорный экран с чрезвычайно удобным интерфейсом с четкими символами. Экран автоматически активируется, когда ваша рука приближается. Когда установка Niko Home Control недоступна, встроенным переключающим контактом можно управлять с помощью сенсорного экрана или N.О. кнопочный удлинитель (170-00005). После подключения к системе Niko Home Control становится возможным переключать или приглушать свет, настраивать настроение, устанавливать режимы вентиляции, настраивать жалюзи и солнцезащитные жалюзи в желаемое положение за одну операцию. Короче говоря, в вашей установке Niko Home Control доступны все возможные типы управления. У вас есть термостат Niko Home Control (550-1305x) или у вас есть активное соединение с одним из наших партнеров по отоплению? Затем вы можете легко установить температуру с помощью Digital Black.С помощью соответствующего приложения Niko Home вы можете не только выбрать, какие элементы управления будут отображаться или где они будут отображаться на экране, но и способ навигации по экранам управления. Вы можете бесплатно загрузить это приложение в соответствующем магазине приложений для своего мобильного устройства. Цифровой черный может быть легко установлен в любую стандартную коробку для скрытого монтажа, используя привычный зажим или винт, и питается от сети переменного тока 230 В (требуется L- + N-провод). Этот вариант 230 В переменного тока оснащен переключающим контактом 10 А (резистивным), что означает, что его можно легко заменить обычным однополюсным переключателем.В сочетании с беспроводным интеллектуальным концентратором для Niko Home Control (552-00001) и дополнительными элементами управления из линейки Niko Home Control для традиционной проводки вы можете легко добавить автоматизацию к своей обычной установке. Экран связывается через вашу беспроводную домашнюю сеть с остальной частью вашей системы Niko Home Control. Для активации Digital Black необходимо активное подключение к Интернету. Это подключение к Интернету гарантирует, что ваша установка Digital black и Niko Home Control всегда актуальна и оснащена новейшими функциями.

Розетка и выключатель

Z-Wave; Нано-переключатель • Aeotec

Мощный контроль.
Предназначен для управления розетками, выключателями и немигающими лампами. мощно. Nano Switch может контролировать до 15 ампер мощности, а Dual Nano Switch может контролировать до 10 ампер. См. Список для полных спецификаций.

Безопасно маленький.
Предназначен для установки за настенным выключателем без ущерба для безопасности, Nano Switch измеряет стройность 4.2 см x 4 см x 2,5 см (1,65 дюйма x 1,6 дюйма x 0,98 дюйма), в то время как Dual Nano Switch предлагает вдвое больше контроля – всего 4,4 см x 4 см x 2,5 см.

Посмотрите свои расходы.
Он обеспечивает автоматизацию и планирование, а также контролирует энергопотребление. монитор. Nano Switch поставляется в версии, в которой реализована сверхточная технология измерения энергии Aeotec. который регистрирует потребление электроэнергии с точностью 99%.

Gen5.
Nano Switch является частью линейки Aeotec Gen5 и разработан на основе последней версии Z-Wave – Z-Wave Plus. От более низкого энергопотребления до На 250% меньшее время отклика, Nano Switch обладает преимуществами, которых вы никогда не увидите, а только почувствуете.

Более сильный сигнал.
Не потребляя больше энергии, Nano Switch предлагает более широкие возможности беспроводной связи. надежность, чем все до него. Его беспроводной сигнал теперь +2.На 5 дБм мощнее, чтобы Nano Switch мог обеспечивают на 67% больший радиус действия беспроводной связи при ширине до 150 метров / 492 футов.

Беспроводные обновления.
Технологии меняются, и вместе с ними меняется и Nano Switch. В отличие от предыдущих моделей, Nano Switch позволяет устанавливать обновления прошивки по беспроводной сети через Z-Wave Plus, так что остается на переднем крае.

Безопасная проводка.
Из-за высокого усилителя, который он несет, и во избежание таких проблем, как случайный Напряжение Nano Switch работает только с переключателями и розетками, в которых используется нейтральный провод. Nano Dimmer – это альтернатива, которая работает с нейтральным проводом или без него.

Более простая проводка.
Его быстрее установить и проще подключить. Теперь на 60% меньше чем предыдущие встраиваемые выключатели, Nano Switch помещается даже в более тесное пространство.Так же подключается к проводам 25% толще прошлых моделей.

Надежный контроль.
Благодаря мощности Gen5 Nano Switch предлагает банковский уровень, 128-битное шифрование AES для защиты беспроводной связи, от которой зависит и работает ваш подключенный дом на.

Полное планирование.
Мощность Z-Wave означает, что Nano Switch может быть интеллектуально автоматизировано.Но также можно запланировать включение и выключение таймера независимо, даже если Z-Wave ваш шлюз имеет проблемы с подключением.

Совместимость с DIN-рейкой.
Хотите использовать его с DIN-рейкой? Подключите Nano Switch к обычному Корпус или модуль DIN для совместимости с DIN-рейкой, и вы сможете использовать его с системами DIN-рейки.

Низкое напряжение тоже.
Nano Switch отлично работает с высоким и низким напряжением. Это может быть используется для управления электроникой 24 В постоянного тока, такой как световые ленты, сигнализация, дверные звонки и другие маломощные устройства.

.
