Содержание

Устройства защиты от импульсных перенапряжений

Принцип действия УЗИП

Устройства УЗИП защищают электрические сети и электрооборудование от повышенного напряжения, вызванного прямым или удаленным разрядом молнии. Непрямой разряд молнии выводит из строя работу не только пораженного объекта, но и соседних объектов, если они объединены между собой кабельными коммуникациями, водопроводными трубами и др.Распространенным видом импульсного перенапряжения являются индуктированные перенапряжения, связанные с распространением помех через электромагнитное поле.

Импульсные перенапряжения могут возникать и по другим причинам, например, когда электросеть не выдерживает работы мощного электрического оборудования.Поэтому для бесперебойной работы обязательно требуется защита от импульсных перенапряжений.

Принцип действия всех УЗИП заключается в ограничении переходных перенапряжений и отводе импульсов тока. Устройство содержит по крайне мере один нелинейный элемент – варистор, диод и др.

УЗИП защищает участок сети определенной длины, обусловленной параметрами волны воздействующего перенапряжения, а также типом кабельной линии.

Типы и область применения УЗИП

Чтобы правильно выбрать и купить устройство защиты от импульсных перенапряжений, нужно знать, в какой сфере оно будет применяться.

Существует три типа УЗИП – коммутирующие, ограничивающие и комбинированные. К коммутирующим относятся искровые разрядники, газоразрядные трубки, тиристоры. В качестве нелинейных устройств в УЗИП ограничивающего типа используются варисторы и диоды. Комбинированные представляют синтез элементов двух предыдущих типов – они могут и коммутировать, и ограничивать напряжение.

Существуют устройства защиты от импульсных перенапряжений для бесперебойной работы систем электроснабжения. Это  мощные УЗИП классов I, I+II, класса II, класса II для систем постоянного тока, класса III и УЗИП в защитной оболочке.

УЗИП I класса предназначены для защиты от прямых ударов молнии в сеть или в те места, где объекты находятся на небольшом расстоянии от молниеотвода. Устанавливаются на вводе питания в объект (ГРЩ, ВРУ).

УЗИП класса II предназначены для защиты токораспределительной сети объекта от коммутаторных помех или используются в качестве второй ступени защиты при ударе молнии. Устанавливаются в распределительных щитах.

Устройства защиты от импульсных перенапряжений (УЗИП) класса II для систем постоянного тока применяются для защиты полюсов в системах постоянного тока. Они представляют собой двухполюсное УЗИП класса II комбинированного типа.

УЗИП класса III предназначены для защиты потребителей от остаточных перенапряжений после срабатывания УЗИП первой и второй ступени защиты, от наводок во внутренней информационно-распределительной сети объекта.

Для информационных систем есть следующие виды устройств защиты от импульсных перенапряжений, цена которых отличается от первого вида.

Это УЗИП комбинированного типа для защиты оборудования слаботочных цепей, предназначенные для сохранения систем передачи данных, управления, контроля и измерения, а также передачи информации с помощью различных видов интерфейсов. Также мы предлагаем универсальные УЗИП для промышленного Ethernet.

В зависимости от типа защиты от импульсных перенапряжений различается и цена оборудования.

Не знаете какой УЗИП выбрать?
Воспользуйтесь алгоритмом выбора УЗИП


Устройства защиты от перенапряжений | Руководство по устройству электроустановок | Оборудование

Страница 50 из 77

2 Устройства защиты от перенапряжений
Два основных типа устройств защиты применяются для гашения или ограничения перенапряжений: устройства первичной и вторичной защиты.
2.1 Устройства первичной защиты (молниезащита: IEPF)
Назначение устройств первичной защиты состоит в защите от прямых ударов молнии. Они улавливают и отводят ток молнии на землю. Принцип работы основан на защитной зоне, определяемой конструкцией, расположенной выше всех остальных конструкций. Этот принцип применяется к любому пик-эффекту (мачтовое сооружение, здание или очень высокая металлическая конструкция). Существуют три типа первичной защиты:
Стержневыеолниеотводы, самые старые и известные устройства молниезащиты
Тросовые молнеотводы
Сетка или клетка Фарадея
Стрежневой молниеотвод
Молниеотвод представляет собой конусообразный стержень, расположенный наверху здания. Он заземляется одним или несколькими проводниками-токоотводами (часто это медные шинки) (см. рис. J8).


Рис. J8: Пример защиты EPF с помощью молниеотвода
Разработка и монтаж молниеотвода – это задача, которой должны заниматься специалисты. При этом необходимо обеспечить соответствующее расположение проводников-токоотвода (медных шинок), испытательных зажимов и заземляющих электродов для отвода высокочастотных токов молнии на землю, а также расстояния их относительно систем электропроводки, газо-, водоснабжение и т. д.
Кроме того, отвод тока молнии на землю индуцирует перенапряжения (из-за электромагнитного излучения) в защищаемых электрических цепях и сооружениях. Такие перенапряжения могут достигать нескольких десятков киловольт. Поэтому, необходимо симметрично развести токи вниз по двум, четырем или более проводникам токоотвода для минимизации электромагнитных эффектов.
Тросовый молниеотвод
Трос натягивается над защищаемым сооружением (см. рис. J9). Этот метод применяется для специальных сооружений: площадки для запуска ракет, оборонные объекты и молниезащитные (грозозащитные) тросы для воздушных высоковольтных линий электропередачи (см. рис. J10).

Рис. J : Пример защиты IEPF с помощью тросовых молниеотводов


Рис. J1: Молниезащитные (грозозащитные) кабели

Устройства первичной защиты (IEPF), такие как сетка или тросовый молниеотвод, применяются для защиты от прямых ударов молнии. Такие устройства не предотвращают разрушительное вторичное воздействие на оборудование. Например, от повышений потенциала земли и электромагнитной индукции из-за прохождения токов на землю. Для ограничения вторичных эффектов необходимо дополнительно использовать низковольтные разрядники в телефонных и электрических сетях.

Сетка (клетка Фарадея)
Этот принцип применяется для защиты зданий, в которых размещается компьютерное оборудование или оборудование для производства интегральных схем (микрочипов). Он заключается в разветвлении ряда вертикальных токоотводов снаружи здания. Горизонтальные связи (обвязки) добавляются в случае высотных зданий; например, через каждые два этажа (см. рис. J11). Вертикальные токоотводы заземляются заземлителем (заземляющим устройством) типа “воронья лапка”. В результате получается сетка с ячейками 10 х 15 м или 10 х 10 м. Это позволяет оптимизировать эквипотенциальное соединение здания и развести токи молнии, что значительно снижает электромагнитные поля и индукцию.


Рис. J1 : Пример защиты IEPF по принципу сетки (клетки Фарадея)

Вторичные защитные устройства разделяются на две категории: устройств последовательной защиты и параллельной защиты.


Устройства последовательной защиты применяются в зависимости от системы или применения. Устройства параллельной защиты используются для защиты питающих силовых сетей, телефонных сетей, цепей управления (шин).
2.2 Вторичные устройства защиты (молниезащита внутреннего оборудования IEPF)
Это устройства защиты от атмосферных и рабочих перенапряжений или перенапряжений промышленной частоты. Они могут классифицироваться по способу их присоединения в установке: последовательное или параллельное.
Устройство последовательной защиты
Это устройство с последовательным подсоединением к питающим проводам защищаемой системы (см. рис. J12).


Рис. J12: Принцип последовательной защиты
Трансформаторы
Ограничивают перенапряжения за счет индуктивного эффекта и устраняют определенные гармоники за счет соответствующего соединения первичной и вторичной обмоток. Данная защита не очень эффективна. Фильтры

Основанные на таких компонентах, как сопротивления, катушки индуктивности и конденсаторы, служат для ограничения перенапряжений из-за нарушений режимов работы в четко заданном диапазоне частот. Такие устройства не предназначены для ограничения атмосферных перенапряжений.

Ограничители перенапряжений
Состоят главным образом из воздушных (без сердечников) катушек индуктивности, ограничивающих перенапряжения, и разрядников, отводящих токи. Наиболее подходят для защиты чувствительного электронного и компьютерного оборудования, но защищают только от перенапряжений. К сожалению, это громоздкие и дорогостоящие устройства. Сетевые кондиционеры и статические источники бесперебойного питания (UPS) Эти устройства применяются главным образом для защиты чувствительного оборудования, такого как компьютерное оборудование, требующее электропитания высокого качества. Они могут использоваться для регулирования напряжения и частоты, подавления помех и обеспечения бесперебойного питания даже в случае отключения сетевого питания (UPS). С другой стороны, они не защищены от больших атмосферных перенапряжений и требуют использования разрядников.

Устройство параллельной защиты Принцип
Устройство параллельной защиты может использоваться в установках любой мощности (см. J13).
Это наиболее широко применяемый тип устройств защиты от перенапряжений.

Рис. J1 : Принцип параллельной защиты
Основные характеристики
Номинальное напряжение устройства защиты должно соответствовать сетевому напряжению на вводах установки.
При отсутствии перенапряжения ток утечки не должен протекать через устройство защиты в режиме «ожидания»
При перенапряжении выше допустимого порогового значения для защищаемой установки устройство защиты должно быстро отводить ток, вызванный перенапряжением на землю, ограничивая напряжение необходимым верхним уровнем защиты (рис. J14).

Рис. J1: Типовая вольт-амперная характеристика идеального устройства защиты
После устранения перенапряжения устройство защиты прекращает проводить ток и возвращается в ждущий режим без удержания тока. Ниже описывается идеальная вольт- амперная характеристика:
Время реакции устройства защиты (tr) должно быть как можно более коротким для быстрой защиты объекта
Устройство защиты должно быть способно проводить энергию, вызванную предсказанным перенапряжением на защищаемом объекте
Устройство защиты от перенапряжений должно быть рассчитано на входной номинальный ток In.
Применяемые устройства
■ Ограничители напряжения
Применяются на понижающих подстанциях (среднего/низкого) напряжения (MV/LV) на выходах трансформаторов при ситеме заземления IT. Поскольку используются только в схемах с изолированной или заземленной через сопротивлнение нейтралью, они могут отводить перенапряжения на землю, особенно перенапряжения промышленной частоты (см. рис. J15).



Рис. J15: Ограничитель перенапряжений
Низковольтные ограничители перенапряжений
Этот термин обозначает различные устройства (по технологии и назначению). Низковольтные ограничители перенапряжений представляют собой блоки, устанавливаемые внутри низковольтного распределительного щита. Существуют также сменные ограничители перенапряжений и ограничители перенапряжений для защиты отходящих фидеров. Они обеспечивают защиту соседних элементов, но имеют низкую пропускную способность. Некоторые встраиваются в различные устройства потребляющие электроэнергию, хотя не могут защитить от больших перенапряжений.
Слаботочные разрядники или устройства защиты от перенапряжений
Защищают телефонные или коммутационные сети от перенапряжений из-за внешних (молния) и внутренних причин (помехи, вызываемые работой другого оборудования, коммутация распределительных устройств и т.д.)
Слаботочные ограничители перенапряжений также устанавливаются в распределительных щитах или встраиваются в различные устройства потребляющие электроэнергию.

Устройства защита от скачков напряжения для дома и квартиры

Содержание

  • Источники бесперебойного питания (ИБП)
  • Эффективность приборов для защиты от скачков напряжения
  • Высокий уровень развития современных технологий позволил оснастить наше жилье высокотехнологичной бытовой техникой, которая экономит время, облегчает труд и упрощает жизнь. В подавляющем большинстве квартир и жилых домов обязательно найдутся автоматические стиральные и посудомоечные машины, микроволновки, холодильники, аудио- и видеоаппаратура, персональные компьютеры, а также другие электроприборы, реализованные на основе электронных компонентов и имеющие цифровые алгоритмы управления.

    С ростом функциональности, эффективности и удобства эксплуатации растут и требования таких устройств к питающему напряжению, показатели которого, к сожалению, далеко не всегда соответствуют действующим стандартам качества электроэнергии.

    По ряду причин, речь о них пойдет ниже, в электрических сетях могут возникать либо резкие колебания (скачки) напряжения, либо его длительные отклонения как в большую, так и в меньшую сторону. И то, и другое приводит не только к сбоям в работе или выходу из строя дорогостоящей бытовой техники, но и представляет реальную угрозу для безопасности жизни и здоровья людей.

    Допустимые отклонения сетевого напряжения по ГОСТ

    Стандартный уровень напряжения однофазной электросети в нашей стране составляет 230 В – именно на это номинальное значение рассчитана вся современная бытовая техника. Согласно требованиям ГОСТ 29322-2014 (IEC 60038:2009), определяющего нормы качества электроэнергии, расхождение с данной величиной не должно превышать ±10%. Таким образом, применительно к однофазной домашней сети диапазон предельно допустимого напряжения составляет 207-253 В.

    Крайние значения из этого диапазона, не говоря уже о больших отклонениях, губительно влияют на многие современные электроприборы, в особенности на те, которые не имеют в своём составе импульсного блока питания. При этом следует понимать, что неисправность бытовой техники, вызванная некачественным электропитанием, не будет считаться гарантийным случаем – производитель, как правило, оговаривает подобные ситуации следующим образом: «Гарантия не распространяется на изделие, вышедшее из строя по причине повышенного/пониженного входного напряжения».

    Причины и последствия перепадов напряжения в сети

    Причины возникновения колебаний и резких перепадов сетевого напряжения чаще всего следующие:

    1. Недостаточная мощность и общий износ подстанций, которые не всегда соответствуют фактическому потреблению электроэнергии, в результате чего сеть работает с перегрузкой и постоянными сбоями.
    2. Плохое состояние инфраструктуры энергетического комплекса, являющееся причиной частых аварий и ухудшения общего качества электроэнергии.
    3. Несимметричное (неравномерное) распределение нагрузки, вызывающее перекос фаз и скачок напряжения в однофазной сети.
    4. Атмосферные явления, например, попадание разряда грозовой молнии в линию электропередач или обрывающий провода ледяной дождь.
    5. Человеческий фактор. Короткие замыкания и перенапряжения часто возникают вследствие некорректного подключения или умышленного вандализма.
    6. Включение мощных нагрузок, приводящее к падению сетевого напряжения (при отключении таких нагрузок наблюдается обратная картина – резкий рост сетевого напряжения).

    Небольшие перепады напряжения в сети снижают, в первую очередь, эффективность осветительного и нагревательного оборудования. Кроме того, они могут повлечь за собой сбои в работе и остальных электроприборов, в особенности тех, которые имеют электронное управление (газовые котлы, стиральные машины, кухонная техника и т. п.).

    Куда более плачевные последствия вызывают значительные сетевых отклонения: даже кратковременные провалы или скачки напряжения довольно часто становятся причиной сокращения срока службы бытовой техники, а в худшем случае и её моментального выхода из строя.

    Наиболее опасны перенапряжения – резкие и сильные броски сетевого напряжения в большую сторону (на десятки и сотни вольт), такое явление практически всегда губительно для любого электрооборудования.

    Спасут ли пробки или автоматы?

    Автоматические выключатели и их более ранние аналоги, предохранительные пробки, являются устройствами защиты от коротких замыканий и длительных перегрузок. Их защитное срабатывание происходит только при недопустимо длительном по времени превышении током в цепи определённого значения, которое во время сетевого перепада может быть и не достигнуто.

    В итоге пробки и автоматы либо вообще не сработают, либо сработают через длительный промежуток времени, поэтому такие изделия вряд ли можно рассматривать в качестве серьёзной защиты от сетевых скачков и колебаний.

    Как защитить технику от скачков напряжения?

    Для того, чтобы в условиях нестабильной электросети гарантировать безопасное и надёжное функционирование своей бытовой техники необходимо принять определённые меры защиты. Они заключаются в установке и правильной эксплуатации специального устройства, нейтрализующего скачки напряжения и другие негативные сетевые явления.

    Рассмотрим основные типы данных устройств.

    Сетевой фильтр

    Основное назначение этого прибора определяется его названием: фильтрация и сглаживание приходящих из сети помех. При наличии в составе варистора он будет защищать и от экстремальных перенапряжений.

    Следует понимать, что сетевой фильтр не обеспечивает коррекцию напряжения, следовательно, при сетевых отклонениях как хронических, так и резких прибор будет неэффективен.

    Реле контроля напряжения (РКН)

    Основная задача такого реле заключается в своевременном обесточивании подключенного оборудования при выходе питающего напряжения из определённого диапазона. Причем границы максимально допустимого и минимально допустимого значения пользователь задаёт самостоятельно.

    РКН отличаются компактностью, достаточным токовым номиналом и удобным исполнением, позволяющим размещать их непосредственно в вводном щитке и использовать для защиты сразу всей домашней электросети.

    Из недостатков можно назвать не самую эффективную защиту от значительных импульсных перенапряжений, а также неспособность повышать качество сетевого напряжения.

    Обратите внимание!
    В случае электросети с периодическими скачками, срабатывание реле контроля напряжения может стать постоянным явлением, при этом частое обесточивание электросети значительно понизит комфорт проживания в квартире или доме.

    Устройства защиты от импульсных перенапряжений (УЗИП)

    Эти устройства хорошо зарекомендовали себя в качестве защиты от импульсных перенапряжений, возникающих при грозовых разрядах, коротких замыканиях или переходных коммутационных процессах. Но они совершенно бесполезны при сетевых колебаниях и скачках, в результате которых напряжение не достигает экстремальных значений, а именно такие явления наиболее распространены и случаются во многих электросетях практически ежедневно.

    УЗИП логичнее всего использовать в связке с другим устройством защиты, например, с упомянутым выше реле контроля напряжения – это повысит надежность системы электропитания и обеспечит ей максимальный уровень устойчивости перед импульсными перенапряжениями.

    Стабилизаторы напряжения

    Данные приборы регулируют входное напряжение и стараются максимально приблизить его фактические параметры к номинальным значениям. Качественный прибор способен быстро нейтрализовать сетевое колебание или подтянуть хронически пониженное/повышенное напряжение до установленной величины.

    Применение современного стабилизатора (в частности – инверторного) позволит повысить качество электроэнергии в домашней сети до уровня, удовлетворяющего требованиям даже самого чувствительного к характеристикам электропитания оборудования. Однако не все стабилизаторы одинаково эффективны – на рынке представлено большое количество моделей, которые не способны обеспечить защиту должного уровня и уязвимы для скачков напряжения.

    Ознакомиться с полным модельным рядом инверторных стабилизаторов напряжения «Штиль» можно, перейдя по ссылке:
    Инверторные стабилизаторы напряжения «Штиль».

    Источники бесперебойного питания (ИБП)

    Аналогично стабилизаторам напряжения, современный ИБП является эффективным средством защиты от сетевых скачков, отклонений и колебаний. Главным отличием этих приборов от всех вышерассмотренных является способность обеспечить бесперебойное питание нагрузки при отсутствии напряжения в основной сети. Работа в автономном режиме поддерживается благодаря аккумуляторным батареям, от емкости которых зависит ее продолжительность.

    ИБП, как и стабилизаторы, строятся на основе разных схем и имеют различные принципы работы. Если требуется устройство, гарантирующее высокое качество электропитания при работе и от сети, и от батарей, то необходимо выбирать ИБП с двойным преобразованием или, иначе говоря, онлайн ИБП.

    Ознакомиться с полным модельным рядом онлайн ИБП «Штиль» можно, перейдя по ссылке:
    Источники бесперебойного питания топологии онлайн от ГК «Штиль».

    Эффективность приборов для защиты от скачков напряжения

    Подытожив, можно сказать, что сетевой фильтр и РКН обеспечивают лишь частичную защиту и не справляются со всем спектром сетевых проблем. Стабилизатор напряжения и ИБП универсальнее – подключенное к ним оборудование менее досягаемо для негативных сетевых воздействий (если перед стабилизатором или ИБП дополнительно установить УЗИП, то уровень защиты возрастет ещё больше).

    Однако далеко не все стабилизаторы и ИБП качественны и по-настоящему надежны, поэтому следует максимально внимательно подходить к выбору устройства и при возникновении любых вопросов консультироваться с профессионалами.

    Стоит отметить, что средняя стоимость качественного ИБП превышает стоимость схожего по мощности и качеству стабилизатора (при примерно одинаковом функционале по борьбе с сетевыми скачками).

    Устройства защиты от перенапряжения

    Перенапряжение, амплитуда которого может в 20 раз превысить номинальное напряжение, как правило, возникает в результате атмосферных разрядов, коммутационных процессов в распределительных электрических сетях и коммутационных процессов силовых элементов и устройств в технологических цепях.

    Без устройства защиты повышенное напряжение достигает электрооборудование. Импульс тока протекает через оборудование и выводит его из строя.

    Устройства защиты от перенапряжений ограничивают импульсные перенапряжения и отводят импульсы тока в землю. Они также ограничивают перенапряжения до значений, совместимых с характеристиками подсоединенных устройств или оборудования.

    Устойчивость к перенапряжениям является составной частью электромагнитной совместимости, т.е. способности электрооборудования нормально работать при наличии электромагнитных помех. Вот почему защита от перенапряжения является актуальной задачей.

    Устройства защиты от перенапряжения (УЗИП) обладают очень большим сопротивлением при номинальном напряжении и, следовательно, не проводят электрический ток.

    Устройство защиты от перенапряжений содержит, как минимум, один нелинейный компонент:
    – при нормальной работе устройства защиты от перенапряжения действуют как разомкнутая цепь.
    – при возникновении перенапряжения устройство ведет себя, как замкнутая цепь.

    Основными параметрами устройства защиты от перенапряжений являются его способность замыкать большие токи на землю (т.е. рассеивать значительное количество энергии) и ограничивать напряжение на минимально возможном уровне.

    Требования к внутренней защите с использованием концепции зон молниезащиты приводятся в стандарте IEC 1312-1. В международной норме IEC 61643-1 приводится классификация ограничителей перенапряжения (I – B, II – C и III – D).

    УЗИП класса I (B) – тип 1 предназначены для защиты от перенапряжений категории III согласно стан- дарту ГОСТ P.51 992-2002, в котором установлено максимальное перенапряжение 4 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для выравнивания потенциалов при прямом попадании молнии. Они устанавливаются в месте ввода электроэнергии в главном распределительном щите.

    УЗИП класса II (C) – тип 2 предназначены для защиты от перенапряжений категории II, для которой установлено максимальное перенапряжение 2,5 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в распределительной электросети объекта. Они устанавливаются в основном во второстепенных распределительных щитах. Их также можно устанавливать в главном распределительном щите вместе с УЗИП класса I, однако, в этом случае между ограничителями следует установить импульсный разделительный дроссель.

    УЗИП класса III (D) – тип 3 предназначены для защиты от перенапряжений категории I, для которой установлено максимальное перенапряжение 1,5 кВ за счет координации изоляции для сетей 230/400 В. Эти УЗИП служат для отвода энергии импульсов перенапряжения в конце цепи с розетками или в распределительных щитках электрооборудования.

    Устройства защиты от скачков напряжения


    • Защита от дугового пробоя и опасного искрения (дуги) в электропроводке
    • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. )
    • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
    • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
    • Функция дистанционного управления (контактор)
    • Сохраняет работоспособность в широком диапазоне напряжения питания – 0…440В
    • Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C)

    Подробнее

    • Номинальный ток нагрузки 63А/250В (14кВт)
    • Максимальный ток нагрузки 80А/250В (18кВт)- 5мин
    • Двухпороговая защита от перенапряжения (задержка срабатывания): >270В/0,2с и >300В/20мс
    • Двухпороговая защита от снижения напряжения (задержка срабатывания): <155В/10с и <130В/100мс
    • Сохраняет работоспособность в широком диапазоне напряжения питания – 0. ..440В
    • Подключение нагрузки при переходе сетевого напряжения через ноль
    • Ширина корпуса – 18мм

    Подробнее



    • Максимальный ток коммутации 63А/250В (14кВт)

    • Сохраняет работоспособность в диапазоне напряжений 20…440В
    • Синхронное управление реле – замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль

    • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр.)
    • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
    • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
    • Функция дистанционного управления (контактор)
    • Задержка повторного включения 10сек . .. 360сек (выбирается пользователем)

    • Климатическое исполнение УХЛ4 (-250C…+550C)

    Подробнее

    • Номинальный ток коммутации 63А (Максимальный ток коммутации 80А в течение 30 минут)
    • Регулируемые пороги защиты от перенапряжения и снижения напряжения, >240…290В и <100…190В
    • Фиксированный порог защиты от перенапряжения >300В/20мс
    • Фиксированный порог защиты от снижения напряжения <85В/100мс
    • Ограничение потребляемой мощности >0,5…14,5кВт
    • Сохраняет работоспособность в диапазоне напряжений от 30В до 440В
    • Энергонезависимая память событий (число отключений, минимальное и максимальное значение напряжения)
    • Измерение параметров сети (напряжение, ток, мощность)
    • Подключение нагрузки при переходе сетевого напряжения через ноль
    • Ширина корпуса – 18мм

    Подробнее



    • УЗМ-51М и УЗМ-51МТ: Максимальный ток коммутации 63А/250В (14кВт)

    • УЗМ-16: Максимальный ток коммутации 16А

    • Синхронное управление реле – замыкание контактов реле осуществляется при переходе сетевого напряжения через ноль

    • Защита однофазных потребителей от скачков, длительных перенапряжений и  провалов напряжения, возникающих в результате аварий на линии (обрыв нуля, перехлёстывание проводов и пр. )
    • Варисторная защита электрооборудования  от высоковольтных импульсных скачков сетевого напряжения (коммутационные помехи, удалённые грозовые разряды и пр.)
    • Номинальный/максимальный ток коммутации 63А/80А при напряжении 250В
    • Функция дистанционного управления (контактор), термозащита (УЗМ-51МТ)
    • Задержка повторного включения 10с или 6мин (выбирается пользователем)

    • Климатическое исполнение УХЛ4 (-250C…+550C) или УХЛ2 (-400C…+550C)

    Подробнее

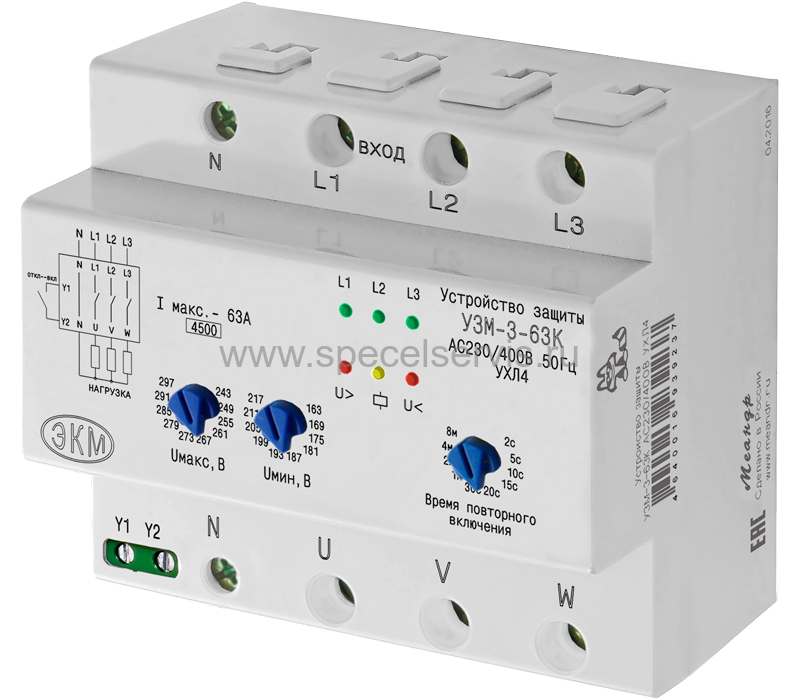

    • Наличие  функции дистанционного управления (3-х фазный статический контактор)

    • Контроль обрыва фаз и контроль чередования фаз

    • Максимальный ток коммутации 63А по каждой из фаз (14,5кВтх3)

    • Контроль частоты сети 45-55Гц

    • Двухпороговая защита от перенапряжения/(задержка срабатывания):  >265В/0,2с,  >300В/20мс

    • Двухпороговая защита от снижения напряжения/(задержка срабатывания):  <170В/10с,  <130В/100мс

    • Встроенная варисторная защита от импульсных возмущений в сети

    • Переключаемая задержка повторного включения от 2с до 8мин

    • Функция дистанционного управления (контактор)

    • Время срабатывания при скачках напряжения – менее 30мс

    Устройства защиты от импульсных перенапряжений Энергия ОП (УЗИП)

    Характеристики:

    Название модели Oграничитель импульсных перенапряжений ОП 3P 40-65кА 400В с индикацией ЭНЕРГИЯ

    Артикул Е0705-0007

    Класс защиты B (класс I)

    Номинальное напряжение AC, В 400

    Количество полюсов 3

    Номинальный разрядный ток IN, кА (форма волны, мкс) 40 (10/350)

    Максимальный разрядный ток IMAX, кА (форма волны, мкс) 65 (10/350)

    Уровень напряжения защиты, не более, кВ 2

    Время реакции, не более мс 25

    Ток короткого замыкания, кА 10

    Климатическое исполнение и категория применения по ГОСТ 14254 УХЛ4

    Степень защиты IP20

    Условия эксплуатации, ⁰С от -40 до +70

    Минимальная партия, шт. 1

    Устройства защиты от перенапряжений

    Обычно в любых электрических сетях напряжение находится в пределах, определяемых техническими нормативами, но иногда оно отклоняется от допустимых значений. Предельно допустимое напряжение находится в пределах ±10 % от номинального значения напряжения, т. е. для однофазной сети в диапазоне 198—242 В, а для трехфазной — 342—418 В. Отклонения от указанных значений называются перенапряжениями. Перенапряжения имеют различную природу и в зависимости от этого отличаются длительностью и величиной. Длительные перенапряжения (свыше 0,01 с) обычно возникают из-за неисправности понижающего трансформатора на подстанции или обрыва нулевого провода в питающей сети.

    Такие перенапряжения имеют сравнительно небольшие значения (от 230 В до величины междуфазного напряжения — 380 В), но действуют длительное время и представляют вполне реальную угрозу и для человека, и для оборудования. Длительное повышение напряжения может произойти и в случае неравномерного распределения нагрузок по фазам во внешней сети. Тогда возникает перекос фаз, при котором на самой загруженной фазе напряжение становится ниже, а на незагруженной — выше номинального. Кратковременные всплески напряжения могут произойти и в результате переключений в энергосети или во время включения мощных реактивных нагрузок.

    Для надежной защиты домашней электропроводки от перенапряжений рекомендуется создание многоуровневой (по крайней мере, трехступенчатой) системы защиты из УЗИП разных классов. УЗИП класса В (тип 1) рассчитано на номинальный разрядный ток 30— 60 кА, УЗИП класса С (тип 2) — на ток 20—40 кА. УЗИП класса D (тип 3) на ток 5—10 кА. При создании многоступенчатой системы защиты от перенапряжений следует обеспечить соответствие мощности каждой ступени, т. е. максимальный ток, протекающий через них, не должен превышать их номинальных характеристик. Но в первую очередь необходимо создать эффективную систему заземления.

    Мощные импульсные перенапряжения (с токами до 100 кА) могут возникать при воздействии грозовых разрядов. При этом напряжение может достигать десятков киловольт. Такие импульсы длятся в течение максимум сотни микросекунд, и защитные автоматы не успевают на них среагировать, так как самые современные типы автоматов имеют время срабатывания единицы миллисекунд, что может стать причиной пробоя и повреждения изоляции между фазой и нейтралью или между фазой и землей. Как правило, это не приводит к короткому замыканию и не нарушает работу сети, но в месте повреждения изоляции возникает небольшой ток утечки. И если он проходит между фазой и нейтралью, то не фиксируется УЗО и автоматами защиты, но зато приводит к повышенному нагреву изоляции и ускорению процесса ее старения. С течением времени сопротивление изоляции на этом участке уменьшается, а ток утечки возрастает.

    Последствия воздействия этих негативных факторов на электронное оборудование и электропроводку могут быть фатальными, поэтому домашняя сеть требует комплексной защиты от перенапряжений с использованием различных типов устройств (УЗИП, ОП, PH и т. д.).

    Возможность использования различных УЗИП для выполнения конкретных защитных функций определяется по техническим характеристикам, отраженным в маркировке прибора.

    Уровень напряжения защиты U является важнейшим параметром, характеризующим УЗИП. Он определяет значение остаточного напряжения, появляющегося на выводах УЗИП вследствие прохождения разрядного тока. Для УЗИП 1-го класса Up не должен превышать 4 кВ, для устройств 2-го класса — 2,5 кВ, для 3-го класса УЗИП устанавливается Up не более 1,5 кВ — тот уровень микросекундных импульсных перенапряжений, который должна выдерживать бытовая техника.

    Максимальный разрядный ток Imax — величина импульса тока, которую должно выдержать УЗИП однократно, сохранив при этом работоспособность.

    Номинальный разрядный ток 1n — величина импульса тока, которую УЗИП должно выдержать многократно при условии его остывания до комнатной температуры в промежутке между импульсами.

    Максимальное длительное рабочее напряжение Uc — действующее значение напряжения переменного или постоянного тока, которое длительно подается на выводы УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения при различных нештатных режимах работы сети. Номинальный ток нагрузки Ii( — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке, защищаемой УЗИП. Данный параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. Так как большинство УЗИП подключаются параллельно цепи, то данный параметр у них не указывается.

    При необходимости дополнительной защиты конкретных приборов используются устройства, выполненные в виде вставок и удлинителей, — сетевые фильтры. В их конструкцию включены варисторы, подавляющие импульсные скачки напряжения.

    Варисторы — это полупроводниковые резисторы, в работе которых используется эффект уменьшения сопротивления полупроводникового материала при увеличении приложенного напряжения, за счет чего они являются наиболее эффективным (и дешевым) средством защиты от импульсных напряжений любого вида. Варистор включается параллельно защищаемому оборудованию и при нормальной эксплуатации находится под действием рабочего напряжения защищаемого устройства. В рабочем режиме ток через варистор пренебрежимо мал, и он в этих условиях представляет собой изолятор. При возникновении импульса напряжения сопротивление варистора резко уменьшается до долей ома. В этом случае через него кратковременно может протекать ток, достигающий нескольких тысяч ампер. После гашения импульса напряжения он вновь приобретает очень большое сопротивление.

    Выбор УЗИП производится в соответствии с принятой системой защиты. При этом обязательно учитываются технические характеристики устройств, которые должны быть приведены в каталоге и нанесены на лицевой части корпуса прибора.

    При установке УЗИП необходимо, чтобы расстояние между соседними ступенями защиты было не менее 10 м по кабелю электропитания. Выполнение этого требования очень важно для правильной последовательности срабатывания защитных устройств. Первая ступень защиты класса В монтируется за пределами дома во входном щите.

    УЗ-6/220, УЗ-18/380 предназначены для защиты сети от кратковременных (до 12 кВ) и длительных перенапряжений, вызванных коммутационными, индуктивными и грозовыми процессами. Устройства относятся к УЗИП 2-го и 3-го классов и выполнены на варисторах. Для надежной защиты от длительных перенапряжений, вызванных авариями в сети, прибор нужно подключать после УЗО и заземлять. Только при таком подключении создается ток утечки и обеспечивается срабатывание УЗО.

    Устройство защиты от импульсных перенапряжений (УЗИП) предназначено для предотвращения возможных повреждений бытовой техники от мощных импульсных перенапряжений, вызванных авариями в питающей сети или грозовыми разрядами. Устройства такого типа могут называться ограничителями перенапряжений (ОП). Они, как правило, изготовлены на базе разрядников или варисторов и часто имеют индикаторные устройства, сигнализирующие о выходе их из строя. Обычно УЗИП на базе варисторов изготавливаются с креплением на DIN-рейку. Сгоревший варистор можно заменить простым извлечением модуля из корпуса УЗИП и установкой нового.

    В зависимости от защищаемой зоны ограничители перенапряжений подразделяются на классы или типы. Приборы класса В (тип 1) защищают объекты от атмосферных и коммутационных перенапряжений, прошедших через разрядники класса А внешних сетей. Они устанавливаются на вводном устройстве дома и ограничивают величину перенапряжений до 4,0 кВ, защищая вводные счетчики и электрическое оборудование распределительного щита.

    Ограничители класса С (тип 2) защищают электрооборудование от перенапряжений, прошедших через ограничители класса В, и ограничивают величину перенапряжения до 2,5 кВ. Они устанавливаются в распределительных щитках внутри дома или квартиры и осуществляют защиту автоматических и дифференциальных выключателей, внутренней проводки, контакторов, выключателей, розеток и др. Ограничители класса D (тип 3) являются защитой от перенапряжений, прошедших через приборы класса С, и ограничивают их величину до 13 кВ. Такие ограничители устанавливаются в распределительные коробки, розетки и могут встраиваться в само оборудование. Ограничители этого класса осуществляют защиту электрического оборудования с электронными приборами, а также переносных электрических устройств.

    Ограничитель перенапряжений серии 0П-101 на основе варистора предназначен для защиты электрооборудования от импульсных перенапряжений, вызванных ударами молнии или коммутационными перенапряжениями. При возникновении скачка перенапряжения варисторы прибора переходят в проводящее состояние, ток возрастает на несколько порядков, достигая сотен и тысяч ампер и ограничивая при этом дальнейшее нарастание напряжения на выводах. После прохождения волны перенапряжения ограничитель возвращается в непроводящее состояние. Время срабатывания прибора составляет около 25 нс.

    Ограничители перенапряжений серии 0П-101 бывают однофазными или трехфазными. Трехфазные устройства класса В устанавливаются на трехфазном вводе. Однофазные (класса D) используются для защиты отдельных потребителей или групп.

    В распределительном щите внутри дома устанавливаются варисторные УЗИП класса С или D (тип 2 и 3). Недостатком УЗИП на базе варисторов является то, что после срабатывания оно нуждается в охлаждении, чтобы снова прийти в рабочее состояние. Это ухудшает защиту при многократных разрядах. Безусловно, использование УЗИП снижает вероятность выхода из строя оборудования или поражения людей, но лучше всего во время грозы отключать наиболее важные приборы.

    Устройство защиты многофункциональное (УЗМ) предназначено для защиты оборудования (в доме, квартире или офисе и пр.) от разрушающего воздействия мощных импульсных скачков напряжения, а также для отключения оборудования при выходе сетевого напряжения за допустимые пределы (170—270 В) в однофазных сетях. Включение напряжения происходит автоматически при восстановлении его до нормального по истечении задержки повторного включения. Устройство представляет собой реле контроля напряжения с мощным электромагнитным реле на выходе, дополненное защитой на варисторах.

    Реле напряжения (PH) — это прибор, сочетающий в себе электронное устройство контроля напряжения и электромагнитный расцепитель, собранные в одном корпусе. Реле напряжения серии PH — весьма эффективное устройство для защиты оборудования при возникновении длительных перенапряжений. Оно предназначено для отключения бытовой и промышленной однофазной нагрузки 220 В, 50 ГЦ при недопустимых колебаниях напряжения в сети с последующим автоматическим включением после восстановления ее параметров. Реле может быть изготовлено на базе микропроцессора или простого компаратора и оснащено устройством регулировки верхнего и нижнего порога срабатывания.

    Реле напряжения могут быть как однофазными, так и трехфазными. Трехфазные реле напряжения используются на трехфазном вводе для защиты трехфазного оборудования. Они, как правит, отключают сеть не напрямую, а через электромагнитный контактор. При отсутствии трехфазных потребителей лучше всего будет поставить на каждую фазу по однофазному реле напряжения.

    В зависимости от способа подключения реле напряжения могут быть выполнены в виде переносного устройства типа «вилка—розетка» или для установки в распределительном шкафу на DIN-рейку. Обычно такие реле имеют широкий диапазон регулировок и могут работать в нескольких независимых режимах: как реле напряжения, как реле минимального напряжения, как реле максимального напряжения или как реле времени с задержкой на включение.

    Реле напряжения работают в диапазоне 100—400 В и делятся на устройства, имеющие свою контактную группу и управляющие нагрузкой самостоятельно, а также реле, которые управляют нагрузкой через более мощные контакторы.

    Некоторые типы реле напряжения могут использоваться для самостоятельного отключения электрической сети при возникновении аварийного напряжения. Они обладают большей коммутационной способностью и управляют сетью с нагрузкой до 13 кВт, что вполне достаточно для квартиры или частного дома. Приборы устанавливаются на вводе после электросчетчика и УЗО на DIN-рейку.

    Реле напряжения не имеет встроенной защиты от высоких токов, поэтому его нужно устанавливать после автоматического выключателя. При этом номинальный ток реле должен быть на 20—30 % выше номинального тока автомата. Реле напряжения также не защищают от высокого напряжения остаточных токов грозовых разрядов.

    Датчик превышения напряжения ДПН 260 предназначен для ограничения максимально допустимого напряжения на нагрузке. Он работает совместно с УЗО или дифференциальным автоматом с током утечки 30—300 мА Напряжение срабатывания ДПН 260 устанавливается в пределах 255—260 В, время срабатывания — 0,01 с. Он выполнен в стандартном модуле на базе обычного варистора и предназначен для установки на DlN-рейку 35 мм. Следует отметить, что датчик создает ток утечки и вызывает срабатывание УЗО, которое не может включиться самостоятельно, что является его основным недостатком.

    Контактор — это коммутационный аппарат дистанционного действия, коммутирующий нагрузки переменного или постоянного тока, который предназначен для частых включений и отключений. Они могут управлять осветительными, обогревательными и другими устройствами в силовых цепях постоянного и переменного тока с напряжением до 380 В и частотой 50 Гц.

    Контакторы не обладают защитными функциями, но эффективно работают совместно с реле напряжения, обеспечивая своевременное отключение сети. Достоинством этих устройств является надежная контактная группа, способная выдержать большое число включений и отключений при значительной мощности управляемой нагрузки.

    Контакторы могут использоваться, например, для управления режимом работы системы обогрева полов, когда мощность нагревательных кабелей превышает допустимую мощность терморегулятора.

    Контактор, управляемый выключателем, импульсным реле, таймером или другим датчиком, позволяет включить (выключить) необходимую нагрузку, с которой электронные реле, рассчитанные на сравнительно небольшие токи, самостоятельно справиться не могут. Контакторы являются незаменимым элементом многофункциональной системы типа «Умный дам».

    Контакторы могут быть как однофазными, так и трехфазными. Основными параметрами, по которым осуществляют выбор контакторов, являются следующие:

    • Номинальное рабочее напряжение сети
    • Номинальный рабочий ток
    • Напряжение катушки управления
    • Каличество/вид дополнительных контактов

    Смотрите также:

    Что такое СПД | Институт защиты от перенапряжения NEMA

    Устройство защиты от перенапряжения (SPD) – это защитное устройство для ограничения переходных напряжений путем отклонения или ограничения импульсного тока и способное повторять эти функции, как указано. УЗИП ранее были известны как ограничители перенапряжения переходных процессов (TVSS) или вторичные разрядники перенапряжения (SSA). Вторичный ограничитель перенапряжения – это устаревший термин (часто используемый коммунальными службами) и чаще всего используется для устройства, которое не было сертифицировано по ANSI / UL 1449.В 2009 году, после принятия стандарта ANSI / UL 1449 (3-е издание), термин «ограничитель скачков напряжения» был заменен на «Устройство защиты от скачков напряжения».

    Защита от перенапряжения – это экономичное решение для предотвращения простоев, повышения надежности системы и данных, а также устранения повреждения оборудования из-за переходных процессов и скачков напряжения как на силовых, так и на сигнальных линиях. Подходит для любого объекта или нагрузки (1000 вольт и ниже). Типичные приложения SPD в промышленных, коммерческих и жилых помещениях включают:

    • Распределение энергии, шкафы управления, программируемые логические контроллеры, электронные контроллеры двигателей, мониторинг оборудования, цепи освещения, измерения, медицинское оборудование, критические нагрузки, резервное питание, ИБП, ОВКВ. оборудование
    • Коммуникационные цепи, телефонные или факсимильные линии, каналы кабельного телевидения, системы безопасности, цепи сигнализации, развлекательный центр или стереооборудование, кухня или бытовая техника

    Согласно Национальному электротехническому кодексу® (NEC) и ANSI / UL 1449, УЗИП имеют следующие обозначения:

    • Тип 1: Постоянно подключенные, предназначены для установки между вторичной обмоткой служебного трансформатора и стороной линии устройства максимального тока служебного выключателя (служебное оборудование).Их основная цель – защитить уровни изоляции электрической системы от внешних скачков напряжения, вызванных молнией или переключением батареи конденсаторов электросети.
    • A Тип 2: Постоянно подключенный, предназначен для установки на стороне нагрузки устройства перегрузки по току сервисного выключателя (сервисное оборудование), включая расположение фирменных панелей. Их основная цель – защитить чувствительную электронику и нагрузки на базе микропроцессоров от остаточной энергии молнии, скачков напряжения, генерируемых двигателем, и других внутренних событий.
    • Тип 3: УЗИП в точке использования, установленный на минимальной длине проводника 10 метров (30 футов) от электрической сервисной панели до точки использования. Примеры включают в себя SPD с кабелем, прямым подключением и розеткой

    . Для получения дополнительной информации о типах SPD (включая тип 4, тип 5 и составные узлы) см. Документ под названием «Рекомендации по применению типа SPD» на странице справочных материалов.

    Устройства защиты от перенапряжения переменного тока

    Шина 1200-BB Шина заземления Эффективное заземление нескольких однополюсных УЗИП 1210 и 1250 Купить
    1200TA Эффективный дополнительный проводной соединитель Адаптер для проводки для УЗИП переменного тока серий 1210 и 1250 Купить
    1210 серии DIN-рейка для тяжелых условий эксплуатации, тип 2, УЗИП переменного тока – номинальное значение 100 кА Защита переменного тока для внешних установок, главного распределительного щита и чувствительных установок без систем молниезащиты (LPS) Установка серии 1210
    Загрузки Купить
    1214 серии УЗИП переменного тока для тяжелых условий эксплуатации, тип 1 – номинальное значение 100 кА SPD Design использует высокоэнергетические MOV. Номинальная мощность 100 кА (8/20 мкс), эта серия поддерживает все распространенные режимы распределения электроэнергии низкого напряжения и напряжения. Внесен в список UL 1449. Купить
    1224 серии УЗИП переменного тока для тяжелых условий эксплуатации, тип 1 – номинальное значение 200 кА SPD Design использует высокоэнергетические MOV. Номинальная мощность 200 кА (8/20 мкс), эта серия поддерживает все распространенные режимы распределения электроэнергии низкого напряжения и напряжения. Внесен в список UL 1449. Купить
    1250 серии DIN-рейка общего назначения, тип 2, переменный ток SPD – номинальное значение 50 кА Защита переменного тока для внешних установок, главного распределительного щита и чувствительных установок без систем молниезащиты (LPS) Установка серии 1250
    Загрузки Купить
    1202 серии Проводной гибридный УЗИП переменного тока – номинальное значение 25 кА Полнорежимная гибридная конструкция УЗИП с использованием высокоэнергетических MOV и газоразрядных трубок, рассчитанных на макс. Ток 25 кА (8/20 мкс)./ 1 операция. Включен в 4-е издание UL 1449. 1202 Установка
    Загрузки Купить
    1251 серии Гибридный УЗИП переменного тока для тяжелых условий эксплуатации, тип 1 – номинальное значение 50 кА Гибридная конструкция, сочетающая технологии MOV и GDT – идеально подходит для любой инфраструктуры переменного тока, требующей быстрой реакции и защиты от перенапряжения с низкой утечкой. Номинальный ток 50 кА (8/20 мкс) и соответствие UL 1449. Установка 1251 и 1252
    Купить
    1252 серии Гибридный УЗИП переменного тока для тяжелых условий эксплуатации типа 2 с фильтрацией – номинальное значение 50 кА Гибридная конструкция, сочетающая технологии MOV и GDT – идеально подходит для любой инфраструктуры переменного тока, требующей быстрой реакции и защиты от перенапряжения с низкой утечкой. Включает фильтрацию для уменьшения шума. Номинальный ток 50 кА (8/20 мкс) и соответствие UL 1449. Установка 1251 и 1252
    Купить

    5 лучших устройств защиты от перенапряжения 2021

    Наш выбор

    Tripp Lite Protect It Устройство защиты от перенапряжения на 12 розеток TLP1208TELTV

    При тестировании этот сетевой фильтр оказался одним из лучших по предотвращению попадания дополнительного напряжения на его розетки. Он также безопасно отключает все питание после износа защиты и имеет 12 розеток переменного тока, а также коаксиальный и телефонный порты.

    Варианты покупки

    * На момент публикации цена составляла 42 доллара.

    Если вам нужен сетевой фильтр для вашего домашнего офиса или развлекательной системы, Tripp Lite Protect It 12-розеточный сетевой фильтр TLP1208TELTV – ваш лучший выбор. Он имеет критически важную функцию автоматического отключения, более чем достаточно розеток для питания всех ваших устройств, а также коаксиальные и телефонные разъемы.Он предлагает отличную защиту от скачков напряжения, которые исходят от другого оборудования в вашем доме, или от колебаний электросети. Кроме того, у него большой 8-футовый шнур, и он кажется прочным и надежным.

    Также великолепно

    Accell Power Air

    Благодаря шести розеткам переменного тока и двум USB-портам на 2,4 А, Power Air обеспечивает надежную защиту в компактном корпусе.

    Для легких условий эксплуатации, например, под прикроватной тумбочкой или торцевым столиком, Accell Power Air – это способ защитить гаджеты, такие как телефоны, планшеты или будильники, от скачков напряжения.Он предлагает два порта USB и шесть розеток переменного тока в круглой упаковке, которая меньше обеденной тарелки. Комбинированные порты USB выдают 2,4 ампера, чего достаточно для зарядки одного смартфона или планшета на высокой скорости или двух устройств на низкой скорости. Круглая компоновка розеток позволяет использовать Power Air с вилками различных размеров. Его 6-футовый шнур на 2 фута короче, чем у модели Tripp Lite с 12 розетками, но все же должен быть достаточно длинным для большинства людей. Power Air показал почти так же хорошо, как наш лучший выбор, против индивидуальных скачков, хотя он мог не выдержать такого количества скачков в течение своего срока службы, учитывая его более низкий рейтинг в джоулях (который приблизительно описывает, сколько энергии он может поглотить до того, как умрёт – по оценкам компании. он выдерживает около 1080 джоулей использования, тогда как многие более крупные модели рассчитаны на более 2000 джоулей).

    Также отлично

    Tripp Lite Protect It 3-розеточный сетевой фильтр SK30USB предлагает портативность наших любимых небольших удлинителей для путешествий, но с еще большей защитой. Он имеет механизм автоматического отключения, что делает его одним из немногих вариантов с тремя розетками, которые мы обнаружили, которые отключают питание при износе защиты от перенапряжения. В дополнение к трем розеткам переменного тока он оснащен двумя портами USB, которые обеспечивают комбинированный ток 2,1 А для зарядки телефона, планшета или пары устройств с низким энергопотреблением.Он работает хорошо по сравнению с другими небольшими опциями, которые мы тестировали, блокируя почти столько же вольт, сколько и более крупные модели. В отличие от многих сопоставимых моделей, его компактный размер, заземленная (трехконтактная) вилка и дополнительный винт в центре устройства помогают надежно прикрепить его к розетке, что важно для предотвращения возгорания или поражения электрическим током. Мы бы выбрали SK30USB для защиты нескольких небольших бытовых приборов – скажем, диффузора эфирного масла, док-станции Nintendo Switch и кофемолки – и пары смартфонов или даже для того, чтобы бросить ручную кладь, когда мы путешествия.

    Также отлично

    Tripp Lite Protect It Устройство защиты от перенапряжения с 8 розетками TLP825

    Устройство TLP825 с восемью розетками от Tripp Lite оснащено 25-футовым шнуром, который в три-четыре раза длиннее большинства шнуров для защиты от перенапряжения. У него меньше выходов, чем у нашего лучшего выбора, и нет дополнительных портов, но он показал почти такие же хорошие результаты в наших импульсных тестах.

    Со шнуром длиной 25 футов, 8-розеточное устройство защиты от перенапряжения Tripp Lite Protect It TLP825 имеет самый длинный шнур из всех наших медиаплееров, что делает его идеальным выбором для гаража, подвала или любой комнаты, где мало розеток. и далеко между ними. В наших импульсных испытаниях он показал себя примерно так же, как TLP1208TELTV от Tripp Lite с 12 розетками (и лучше, чем у Accell Power Air и Tripp Lite с тремя розетками SK30USB). Поскольку подключать сетевой фильтр к удлинителю или последовательно соединять несколько устройств защиты от перенапряжения небезопасно, вам следует приобрести эту модель, если устройства, которые вы хотите защитить, находятся на расстоянии более 8 футов от розетки. У него на четыре розетки меньше, чем у нашего лучшего выбора, и нет дополнительных портов (коаксиальный, телефонный или USB), но это небольшая жертва, если вам нужна дополнительная длина шнура.

    Выбор для обновления

    Furman Power Station 8 (PST-8)

    Overkill Если у вас нет домашнего кинотеатра, офиса или мультимедийного оборудования высокого класса, это устройство подавляет скачки напряжения лучше, чем любая другая модель, которую мы пробовали, включая стоимость стабилизаторов перенапряжения в два раза больше.

    Варианты покупки

    * На момент публикации цена составляла 140 долларов.

    Наш лучший выбор защитит большую часть оборудования в большинстве случаев. Но Furman Power Station 8 (PST-8) идет дальше, обеспечивая лучшее подавление скачков напряжения из всех протестированных нами моделей – достаточно, чтобы не беспокоить владельцев высококлассной электроники.Он превратил скачок напряжения 5000 вольт всего в 40 вольт, отчасти благодаря схеме отключения, которая отключает все питание при обнаружении скачка напряжения. PST-8 фактически пропускает меньшее напряжение в наших тестах, чем высокопроизводительные устройства для устранения перенапряжений, которые могут стоить на сотни больше. Но обычное оборудование, такое как компьютерный монитор, будет хорошо защищено одним из наших менее дорогих вариантов, поэтому эта модель лучше всего подходит для людей, которые настаивают на дополнительной защите особенно ценного оборудования. Кроме того, он имеет прочный алюминиевый корпус и шнур длиной 8 футов.

    Завод Инжиниринг | Как правильно подобрать устройства защиты от перенапряжения

    Когда происходит скачок напряжения, напряжение, значительно превышающее допустимые пиковые уровни, может проходить через электрические цепи здания к электрическому оборудованию. Без надлежащей защиты это оборудование может выйти из строя или выйти из строя. Устройство защиты от перенапряжения (SPD) может нейтрализовать эти всплески.

    Указание SPD требует определения и понимания рейтингов, связанных с его применением. Рабочие характеристики и номинальные характеристики, связанные с SPD, включают максимальное непрерывное рабочее напряжение (MCOV), рейтинг защиты по напряжению (VPR), номинальный ток разряда (In) и номинальный ток короткого замыкания (SCCR).Наиболее неправильно понимаемый рейтинг – это рейтинг импульсного тока, обычно измеряемый в килоамперах (кА).

    Стандарт UL1449 был разработан, чтобы устранить двусмысленность на рынке и обеспечить надлежащую защиту с равными условиями. Однако за прошедшие годы он претерпел множество изменений, и любые УЗИП (или фильтры), установленные на вашем предприятии или оборудовании до 2009 года, должны быть проверены на соответствие.

    Руководство по УЗИП

    Существует мало опубликованных данных или даже рекомендаций по правильному уровню номинального импульсного тока (кА) для различных мест.Институт инженеров по электротехнике и радиоэлектронике (IEEE) предоставляет информацию о номинальных значениях перенапряжения, но не публикует рекомендации. К сожалению, не существует проверенного уравнения или калькулятора, позволяющего ввести системные требования и получить решение. Любая информация, которую производитель предоставляет с помощью калькуляторов или других средств, является просто рекомендацией.

    Существует тенденция предполагать, что чем больше панель, тем больше номинал устройства в кА, необходимого для защиты. Другое заблуждение состоит в том, что если 200 кА – это хорошо, то 400 кА должны быть в два раза лучше. Как вы увидите, это не всегда так. Основываясь на опыте работы в электротехнической промышленности, Emerson разработала некоторые рекомендации по применению номинальных значений импульсного тока.

    Каскадное подавление перенапряжения, стандарт IEEE 1100. Предоставлено: SolaHD

    Каскадная защита

    Для оптимизации подавления во всей системе УЗИП следует устанавливать на всех уровнях системы распределения электроэнергии. В электротехнике это известно как каскадирование или расслоение. IEEE называет это «глубокой защитой».”

    Каскадная защита от перенапряжения обеспечивает дополнительное подавление больших переходных процессов, которые проходят через служебный вход, за счет дальнейшего снижения сквозных напряжений. Также подавляются более часто генерируемые внутренние переходные процессы.

    Сквозное напряжение – это напряжение, возникающее на стороне оборудования (на стороне нагрузки) SPD, когда импульсное напряжение / ток определенной формы волны и амплитуды прикладывается к линейной стороне SPD. Его можно использовать для сравнения способности различных SPD снижать импульсное напряжение оборудования, требующего защиты.

    Стандарт IEEE 1100 рекомендует каскадные уровни защиты от служебного входа до распределительных и ответвительных панелей и даже защиту для отдельных критических нагрузок. Чем ближе к служебному входу, тем надежнее должно быть устройство. Эта комплексная стратегия защиты защищает объект и критические нагрузки. При рекомендации номинального значения кА на фазу применяется общее практическое правило – «практическое правило 3-2-1»: служебный вход должен быть 300 кА, распределительные щиты – 200 кА, и, наконец, ответвительные панели могут быть 100 кА на фазу.

    После того, как было определено, где должны быть установлены блоки SPD, помощь в определении номинальной мощности (уровня защиты) можно найти, обратившись к номинальным токам панелей (см. Диаграмму ниже). Предоставлено: SolaHD

    Типы локаций СПД

    Размер панели не играет большой роли при выборе рейтинга кА. Гораздо важнее расположение панели на объекте. UL1449 определяет типы местоположения внутри объекта как:

    Тип 1 предназначен для постоянного применения на служебном входе.Это может быть даже до отключения сети. Устройство UL1449 типа 1 может быть установлено на первичной обмотке здания или на первом разъединителе.

    Тип 2 предназначен для установки со стороны нагрузки панели главного входа.

    Тип 3 предназначен для определенных устройств, называемых в стандарте «точкой использования».

    Тип 4 будет составным устройством, которое предназначено для включения в более крупную сборку и не одобрено для автономного использования без дополнительной оценки безопасности.Будьте осторожны, если вам предлагают установить устройство 4-го типа в панель управления. Изготовитель панели должен будет предоставить стороннее подтверждение безопасности, в противном случае он не будет покрыт катастрофическим отказом.

    Тип 5 , который является основным компонентом, например, металлооксидный варистор, кремниевый лавинный диод или газоразрядная трубка. Очевидно, что они не могут быть установлены непосредственно на объекте.

    Рекомендации

    Выбор подходящего номинального значения перенапряжения для УЗИП сводится к двум вещам: 1) расположению УЗИП в распределительной сети и 2) географическому расположению объекта.

    Расположение kA

    Сервисная панель 300кА / фаза

    Распределительный щит 200кА / фаза

    Ответвительные панели 100кА / фаза

    Emerson рекомендует указанные выше номинальные значения импульсного тока в зависимости от расположения УЗИП в распределительной сети с использованием общих «3, 2, 1 практических правил», упомянутых ранее.

    Более сильные и разрушительные импульсные токи чаще всего возникают у служебного входа в объект. В редких случаях, например, если уровень воздействия «экстремальный», как в таких штатах, как Флорида, было бы разумно повысить рейтинги импульсного тока. В этих случаях SPD будет чаще подвергаться более сильным скачкам напряжения. При правильном номинальном импульсном токе для вашего приложения SPD может подвергаться большему количеству импульсных выбросов, прежде чем потребуется его замена. Кроме того, счетчики событий SPD входят в стандартную комплектацию некоторых моделей для отслеживания событий в местах такого типа.

    Опыт работы с продуктами SPD показывает, что устройство с номинальным импульсным током от 240 до 250 кА для сервисной панели или критической нагрузки с течением времени обеспечивает долгие годы службы в местах с «высоким и средним» воздействием.

    UL / ANSI 1449 – Типы по расположению. Предоставлено: SolaHD

    Заключительные мысли

    Назначение устройства защиты от перенапряжения – шунтирование и подавление переходных напряжений, вводимых в систему распределения электроэнергии от внешнего или внутреннего источника. Выбор подходящего устройства защиты от импульсных перенапряжений для всей системы распределения электроэнергии обеспечивает максимальный срок службы оборудования. При выборе SPD помните о следующих ключевых моментах:

    Для обеспечения надлежащего подавления перенапряжения на предприятии и его оборудовании требуется более одного SPD, расположенного на служебном входе.Мы рекомендуем каскадные УЗИП с надлежащим номинальным импульсным током для каждого местоположения. Это обеспечивает превосходное подавление для сервисной панели или критической нагрузки. Один SPD, каким бы большим или дорогим он ни был, не обеспечит такой же уровень защиты системы.

    Превышение размера SPD для его применения не может повредить системе, но занижение SPD может привести к преждевременному отказу SPD.

    Для прямых ударов молнии только SPD не заменяют комплексную молниезащиту (см. Сертификат UL96A Master Lightning).

    Следование этим рекомендациям по выбору размеров и размещению УЗИП в электрической распределительной системе избавляет от догадок и максимизирует подавление перенапряжения в каждой точке. Помните, что больше не всегда лучше. Размер, соответствующий нагрузке, и защита критически важных панелей и грузов для обеспечения максимальной окупаемости инвестиций.

    Что такое сетевой фильтр и действительно ли он мне нужен?

    Вы когда-нибудь беспокоились о том, что ваша бытовая техника и электроника выйдут из строя из-за скачка напряжения? Вся бытовая техника и электроника в вашем доме уязвимы для скачков напряжения.Если он достаточно большой, скачок напряжения может привести к необратимому повреждению вашей личной электроники из-за поджаривания цепей или расплавления пластика.

    Что такое сетевой фильтр?

    Сетевой фильтр – это небольшой прибор или устройство, которое выполняет две основные функции. Первый – обеспечить возможность подключения нескольких компонентов к одной розетке. Вторая и наиболее важная функция – это защита ваших электронных устройств, таких как телевизионная система или компьютер, от скачков напряжения.Скачок или скачок напряжения – это повышение напряжения выше установленного уровня в потоке электричества.

    Как работает сетевой фильтр?

    Типичный сетевой фильтр пропускает электрический ток по розетке к нескольким устройствам, подключенным к удлинителю. Если напряжение поднимется выше допустимого уровня, устройство защиты отведет лишнее электричество в заземляющий провод розеток. Заземляющие провода проходят параллельно горячему и нейтральному проводу. Они обеспечивают путь для прохождения электрического тока в случае выхода из строя системы горячих и нейтральных проводов, по которым обычно протекает ток.

    В чем разница между скачком и скачком?

    Когда повышение напряжения длится три наносекунды или более, это называется скачком напряжения. Когда повышение напряжения длится всего одну или две наносекунды, это называется всплеском. Вот и вся разница. Однако эти наносекунды, составляющие всего миллиардные доли секунды, могут нанести серьезный ущерб машине, если всплеск достаточно высок.

    Что обычно вызывает скачок или скачок напряжения?

    Одна из самых известных причин – молния, хотя она встречается очень редко.Более частые причины включают работу мощных устройств, таких как кондиционеры, лифты и холодильники. Компрессоры и двигатели внутри них требуют много энергии для включения и выключения.
    При переключении возникает внезапная кратковременная потребность в мощности, нарушая, таким образом, текущий постоянный поток напряжения. Повреждение обычно возникает в электрической системе здания и может быть немедленным, если не защищено, или повреждение может возникать постепенно с течением времени.

    Неисправная проводка, проблемы с оборудованием коммунальной компании и вышедшие из строя линии электропередач являются одними из наиболее распространенных источников скачков напряжения.В сложной системе трансформаторов и линий, которые подводят электричество к вашим домам, есть множество возможных точек, где ошибка может вызвать неравномерный поток мощности, что в конечном итоге приведет к скачку напряжения.

    Есть ли разница между удлинителем и сетевым фильтром?

    Важно отметить, что не все удлинители являются устройствами защиты от перенапряжения. Хотя они выглядят очень похоже, единственная цель удлинителя – добавить дополнительное пространство для розетки. Иногда бывает сложно отличить разницу, если она не проявляется прямо и прямо об этом.Вы можете посмотреть на упаковку, когда будете выяснять, что именно вы покупаете. На упаковке устройства защиты от перенапряжения должно быть указано значение в джоулях.

    Джоули – это единица измерения энергии. Они измеряют, как долго ваша техника будет защищена. Числа или джоули работают как резервуар. Всякий раз, когда протектор выполняет свою работу, он получает удар, и со временем джоули будут уменьшаться. Иногда может потребоваться всего один мощный всплеск, чтобы превысить его пределы, а иногда требуется несколько небольших всплесков.

    Каков срок службы устройств защиты от перенапряжения? Как узнать, когда их заменить?

    Отслеживание скачков и скачков напряжения может помочь понять, когда покупать новую защиту. Как уже упоминалось, после большого удара количество джоулей может уменьшиться и больше не сможет защитить ваши устройства. Также важно знать, когда был приобретен сетевой фильтр. Хороший сетевой фильтр иногда может прослужить от трех до пяти лет (в зависимости от количества / силы скачков напряжения). Однако общее правило – менять их каждые два года.Это связано с тем, что большинство из них будут продолжать «работать» без обеспечения защиты и без вашего ведома о том, что ваши устройства находятся в опасности. Если вам повезет, ваш защитник подаст вам какое-то предупреждение или отключится, когда его защита упадет ниже безопасного уровня.

    Могу ли я подключить сетевой фильтр к удлинителю?

    Технически вы можете, если шнур может обрабатывать такое же количество энергии, что и сетевой фильтр, или, что еще лучше, больше. Однако вы не должны этого делать, потому что это пожароопасно.Следует отметить, что это противоречит правилам Управления по охране труда (OSHA), а также Национальному электротехническому кодексу (NEC).

    А как насчет другого устройства защиты от перенапряжения?

    Еще раз, подключение одного сетевого фильтра к другому противоречит нормам OSHA и NEC. Это также противоречит цели. Возможности защиты от перенапряжения могут быть нарушены, если к нему подключен другой, возможно, до такой степени, что ни один из них не сможет выполнять свою работу должным образом.Большинство гарантий также будет аннулировано, если выяснится, что причиной неисправности стала их установка друг на друга.

    Хотя вам не нужно беспокоиться о подключении каждого источника света к сетевому фильтру, рекомендуется использовать их для защиты ваших больших важных устройств от перегрева во время скачка напряжения. Для получения дополнительной информации о скачках напряжения или устройствах защиты от перенапряжения, пожалуйста, позвоните нам по телефону (301) 605-9112.

    Общие сведения о защите от перенапряжения для систем светодиодного освещения

    Обновлено 4 месяца назад по Роберт Перри

    Обзор защиты от скачков напряжения

    Скачки напряжения имеют огромное разрушительное воздействие на электронное оборудование, включая системы светодиодного освещения.Они преждевременно изнашивают драйверы светодиодов и распределительные панели и увеличивают перерывы в обслуживании светодиодного освещения. Помимо материального ущерба светильникам, скачки напряжения, вызванные, например, молнией, могут вызвать срабатывание или отключение защитных устройств на печатных платах распределительных панелей освещения.

    Уязвимость электронных систем освещения к перенапряжениям широко признана в технической литературе, и различные международные правила и стандарты определяют необходимость молниезащиты.В этом документе объясняются причины грозовых перенапряжений и их влияние на осветительные установки. Он также предлагает решения для максимального повышения эффективности защиты и непрерывности обслуживания.

    Установки общественного освещения подвержены влиянию окружающей среды. Расположенные там, где непрерывность обслуживания имеет важное значение, крайне важно, чтобы эти установки были защищены от молнии и перенапряжения.

    Инвестиции в защиту могут продлить срок службы светильников, улучшить коммунальные услуги и значительно снизить общие эксплуатационные расходы и затраты на инфраструктуру.

    Встроенная защита
    Что такое переходные перенапряжения или перенапряжения?

    Перенапряжения – это всплески, которые могут достигать десятков киловольт, но длятся всего несколько микросекунд.Несмотря на их непродолжительный срок службы, их высокое энергосодержание может вызвать серьезные проблемы с электронным оборудованием, подключенным к электросети – от преждевременного старения до разрушения, что приведет к перебоям в обслуживании и дорогостоящему ремонту.

    Рис. 1 Переходное перенапряжение “скачок”

    Скачки напряжения имеют несколько причин. Например, разряды молнии, которые непосредственно поражают распределительную линию здания или его громоотвод, могут индуцировать электромагнитные поля, которые вызывают скачки напряжения в близлежащих осветительных установках.Длинные наружные распределительные линии электропередач очень восприимчивы к прямому воздействию ударов молнии, при этом большие токи от молнии проходят по линиям электропередач. Непогодные явления также часто вызывают скачки напряжения в соседних линиях – например, переключающие устройства (контакторы) внутри электрических шкафов или отключение трансформаторов, двигателей и других индуктивных нагрузок или мощного оборудования (генераторы, сварочные аппараты), связывающего энергию. на общих параллельных цепях, подключенных к чувствительному электронному оборудованию.

    Перенапряжения от импульсных перенапряжений имеют два режима циркуляции: общий и дифференциальный, как показано на рисунке 2. Синфазные перенапряжения возникают между токоведущими проводниками и землей / землей: например, линия-земля или нейтраль-земля. земля. Перенапряжения в дифференциальном режиме циркулируют между токоведущими проводниками: фаза-линия или фаза-нейтраль. Хорошо защищенный светильник должен иметь защиту для обоих режимов.

    Рисунок 2 – Определение общих и дифференциальных токов

    Защита от перенапряжения обеспечивается путем установки устройства защиты от перенапряжения (SPD) на уязвимой линии.В случае скачка перенапряжения защитное устройство будет отводить избыточную энергию на землю / землю, тем самым ограничивая пиковое напряжение до допустимого уровня для подключенного ниже электрического оборудования.

    УЗИП можно установить параллельно или последовательно.

    При последовательном подключении УЗИП действует как предохранитель. Таким образом, когда приоритетом является защита электронных компонентов от дальнейшего повреждения, как это имеет место в большинстве случаев применения вне помещений, предпочтительным является последовательное соединение.

    При параллельном подключении светильник продолжает работать даже после повреждения SPD, в результате чего электронные компоненты остаются незащищенными. Таким образом, когда непрерывность функционирования предпочтительнее защиты компонентов по линии, можно использовать параллельное соединение.

    УЗИП будет ухудшаться после выдерживания нескольких скачков напряжения выше указанного порогового уровня. Сертифицированный SPD снабжен флажком индикатора, который показывает, когда SPD больше не работает.Жизненно важно, чтобы индикатор регулярно контролировался в рамках общего обслуживания и заменялся, когда индикатор показывает, что SPD не работает.

    Защита от воздействия перенапряжения в системах светодиодного освещения

    УЗИП действует как переключатель, управляемый напряжением. Когда скачок напряжения ниже, чем напряжение активации SPD, компонент пассивен. С другой стороны, когда скачок напряжения превышает напряжение активации, SPD отводит энергию скачка и предотвращает повреждение оборудования.При выборе SPD необходимо учитывать подверженность оборудования воздействию молнии, а также максимальное импульсное напряжение, которое оборудование должно выдерживать.

    Рисунок 3 – Принцип работы устройства защиты от перенапряжения SPD

    В целом, наиболее эффективным подходом к защите больших установок осветительного оборудования от перенапряжения является каскадное соединение нескольких ступеней защиты. Каждая ступень сочетает в себе необходимый баланс между разрядной емкостью и уровнем защиты по напряжению.Таким образом, первая ступень (обычно УЗИП «Тип 1» (Класс I) или «Тип 2» (Класс II)) обеспечивает надежность, тем самым отводя большую часть энергии выброса, в то время как вторая ступень (обычно «Тип 2» (Класс II) или «Тип 3» (Класс III) SPD) обеспечивает «местную» защиту. Пиковое напряжение и ток, достигающие оборудования, всегда остаются ниже критического уровня. Установки обладают уникальными характеристиками; поэтому решения SPD должны быть соответствующим образом адаптированы с использованием надлежащих систем молниезащиты и заземления.

    Из причин скачков напряжения, упомянутых в международных стандартах защиты, наиболее вероятными причинами воздействия на систему общественного освещения являются:

    • Прямые удары молнии в распределительные линии (проводимые через линии электропередач)
    • Удары молнии возле здания / строения (создание индуцированных скачков напряжения)

    Защитное решение устанавливается рядом с главным выключателем на монтажной плате распределительного щита, параллельно основной системе. Таким образом, он направляет энергию скачка на землю, ограничивая пик напряжения до допустимого уровня для оборудования, подключенного ниже по потоку.

    Чтобы гарантировать надлежащую защиту светильника, расстояние между ним и цепью защиты должно быть как можно короче. Если расстояние между защищенным распределительным щитом и несколькими светильниками превышает 20 метров, рекомендуется использовать вторую ступень защиты, даже если уровень защиты первой ступени кажется достаточным.

    Правильно выполненные заземляющие соединения необходимы для эффективного функционирования системы молниезащиты. Заземляющие соединения должны обеспечивать надлежащий контакт в соответствии с отраслевыми стандартами построения электрических систем.Сопротивление соединения должно быть низким, а проводимость материала заземляющего основания должна обеспечивать эффективное рассеивание энергии скачков.

    Практический подход

    Рисунок 4 – Решения по защите цепей для светильников и осветительных распределительных щитов

    Уровень защиты 1: Стандартная защита на уровне светильника Согласно IEC61547 все светильники должны быть защищены от перенапряжения. до 1 кВ в дифференциальном режиме и 2 кВ в обычном режиме.Устройства защиты от перенапряжения типа 3 (класс III).

    Степень защиты 2: При проектировании установок следует оценить территорию на предмет ее уязвимости к ударам молнии. Если уязвимость высока, рекомендуется дополнительная защита до 10кВ. В этих случаях рекомендуется использовать SPD в дополнение к стандартной защите на уровне светильника. Устройство защиты от перенапряжения типа 2 (класс II).

    Уровень защиты 3: В наиболее уязвимых средах SPD могут быть установлены на панели служебного входа.Он защищает не только от перенапряжения (максимальный импульсный ток 40 кА), но и от перенапряжения промышленной частоты. Устройства защиты от перенапряжения типа 1 (класс I).

    Советы по установке устройства защиты от перенапряжения (SPD)

    Всегда обращайтесь к инструкциям по установке и передовым методам производства SPD.

    • Для защиты общего назначения установите SPD в каждую электрическую панель для защиты подключенного оборудования.
    • Подключите SPD к автоматическому выключателю на панели, используя провод минимально возможной длины (не более 6 дюймов).Провода длиной более 6 дюймов уменьшают возможности защиты от перенапряжения SPD, что означает, что он пропускает более высокие всплески напряжения, чем SPD, установленные с более короткими проводами.
    • Скрутите провода SPD вместе.
    • Избегайте резких изгибов проводки SPD.
    • Чтобы уменьшить длину провода, установите SPD непосредственно на боковой стороне панели или установите SPD в панель (если поддерживается электрической панелью).
    Советы по выбору устройства защиты от перенапряжения (SPD)

    Технические характеристики и соображения по выбору , подключенного к панели SPD:

    • Выберите сертифицированный SPD для защиты ответвленной цепи и подключенного к ней оборудования.Всегда устанавливайте SPD в соответствии с местными электротехническими нормами и инструкциями производителя SPD.
    • УЗИП должен защищать от синфазных (линия-земля, нейтраль-земля) и дифференциальных (линия-нейтраль) скачков напряжения.
    • Выберите УЗИП, рассчитанный на точное номинальное рабочее напряжение установки. УЗИП, рассчитанный на более высокое рабочее напряжение, не обеспечит лучшей защиты.
    • Низкое сквозное напряжение / номинальная защита по напряжению (VPR). Целевой VPR:
      • Общий режим (L Земля или N Земля): ≤1500 В, чем ниже, тем лучше
      • Дифференциальный режим (LN или LL), предпочтительно: ≤1000 В, ниже – лучше
      • Дифференциальный режим (LN или LL), приемлемо : ≤1200 В, чем ниже, тем лучше
      • Примечание. Спецификация LL применяется, когда однофазные нагрузки подключены без нейтрального провода, например, с цепями 208 В в системе 120/208 В.
    • Высокие значения импульсного напряжения / тока (более высокие значения приведут к увеличению срока службы УЗИП).
    • Сертифицированные SPD
    • имеют встроенную индикацию неисправности (часто световой индикатор или флажок), чтобы обслуживающий персонал мог легко визуально проверить, работает ли SPD. Регулярный осмотр жизненно важен. УЗИП, индикатор которых показывает, что устройство не работает, следует немедленно заменить.
    Дополнительная литература

    IEC TR 62066 – Перенапряжения и защита от перенапряжений в низковольтных энергосистемах переменного тока – Общая основная информация.

    IEEE C62.41-1991 – Рекомендуемая практика IEEE по перенапряжениям в низковольтных цепях переменного тока

    Устройства защиты от перенапряжения – Safe Electricity Safe Electricity

    Защита от перенапряжения для электрического и электронного оборудования

    Сегодня ваш мир больше, чем когда-либо, зависит от электроники. Независимо от того, используете ли вы компьютер, смотрите телевизор или заряжаете смартфон, качество вашей энергии имеет решающее значение.

    Что такое скачок напряжения?

    Скачок – это внезапное быстрое повышение напряжения.Хотя обычно они небольшие и незаметные для вас, со временем эти скачки могут повредить чувствительное электронное оборудование. В обычном доме эти небольшие скачки могут происходить много раз в день.

    Могут ли скачки напряжения быть вызваны оборудованием в моем доме или офисе?

    Да, холодильники, морозильники, печи, копировальные аппараты, лазерные принтеры, фены, посудомоечные машины, пылесосы и электроинструменты – и это лишь некоторые из них – несут ответственность за возникновение скачков.

    Какие еще ситуации могут вызвать скачки напряжения?

    Скачки, вызванные штормом или одиночным ударом молнии возле вашего дома, могут серьезно повредить электронику.Линии электропередач и опоры электроснабжения, поврежденные животными, ветвями упавших деревьев и автомобильными авариями, также могут вызывать скачки напряжения. Скачки могут проникнуть в ваш дом через телефон, кабельное телевидение или линии электропередач.

    Что я могу сделать, чтобы защитить свое оборудование от скачков напряжения?

    Вы можете начать с установки устройства защиты от перенапряжения в стиле «монтажной панели» или «служебного входа» (также называемого устройством подавления перенапряжения) в вашем доме. Это устройство либо снижает выбросы электричества, либо предотвращает их попадание в дом.Это защитит ваши большие приборы, такие как плиты, водонагреватели, стиральные машины, сушилки, посудомоечные машины и моторы. Квалифицированный электрик или местное коммунальное предприятие могут обеспечить правильную установку. Правильная установка является ключевым моментом, потому что даже лучший в мире сетевой фильтр бесполезен, если он не установлен правильно.

    Но не останавливайтесь на достигнутом! Для дополнительной защиты вашего электронного оборудования от повреждений, вызванных скачком напряжения, вам необходимо установить устройство защиты от скачков напряжения в пределах пятнадцати футов от этого оборудования.Это можно сделать с помощью простого съемного блока или устройства, подключаемого напрямую к вашему оборудованию.

    Лучший способ защитить себя от скачков напряжения – это комбинация устройств защиты от перенапряжения на служебном входе и дополнительной защиты на расстоянии 15 футов от электроники.

    После того, как я защитил свои электрические цепи, я защищен – верно?

    Не обязательно. Разрушительные скачки напряжения могут проникнуть в ваш дом через телефонные и кабельные сети так же легко, как и по линиям электропередач. Применяется то же правило, что и раньше: защищайте телефон и кабельные шнуры в пределах пятнадцати футов от вашего оборудования.В местах, где электроэнергия сочетается с кабельным телевидением или телефоном, убедитесь, что сетевой фильтр защищает все.

    Следует ли мне беспокоиться о качестве электрического заземления?

    Да. Устройство защиты от перенапряжения настолько эффективно, насколько ему доступна электрическая цепь заземления. Устройства защиты от перенапряжения отводят импульсный ток на заземляющие провода в вашем доме, а затем, в конечном итоге, на землю, где они безопасно отводятся от вашего оборудования.

    Поскольку мое заземление очень важно, как я могу узнать, достаточно ли оно?

    Квалифицированный электрик или местное коммунальное предприятие могут сделать это за вас. Поскольку для установки большинства устройств защиты от перенапряжения с постоянным подключением требуется помощь электрика, возможно, сейчас самое подходящее время для проверки заземления. Кроме того, полоски для защиты от перенапряжения эффективны только при использовании в трехконтактных (заземленных) розетках.

    Все ли устройства защиты от перенапряжения одинаковы?

    №Как и большинство продуктов, сетевые фильтры различаются по качеству. Особое внимание необходимо уделить тому, насколько сетевой фильтр соответствует вашим требованиям. Внимательно прочтите информацию на коробке и обратитесь к следующему контрольному списку.

    На что следует обращать внимание при покупке устройств защиты от перенапряжения?

    Ищите устройства защиты от перенапряжения с маркировкой «UL 1449». Устройства защиты от перенапряжения также имеют рейтинг «джоулей» и / или «импульсный ток». Чем выше рейтинг этих двух категорий, тем лучше качество внутренних компонентов защиты от перенапряжения.Еще одна важная характеристика производительности – это «напряжение зажима». Это напряжение, которое устройство защиты от перенапряжения пропустит на ваше оборудование, прежде чем переключить его на землю (более низкое напряжение ограничения лучше – см. Рекомендации в контрольном списке). У качественного устройства будут индикаторы состояния, которые будут отображать правильную конфигурацию входной проводки, а также индикаторы неисправности или зуммеры, чтобы указать, правильно ли работает устройство.

    Сколько я должен платить за устройство защиты от перенапряжения?

    Ожидайте, что вы заплатите около 45–100 долларов за более качественную вилку с восемью розетками и внутренней защитой телефона.Держитесь подальше от этих специальных предложений за 8 долларов. Сетевой фильтр более высокого качества, монтируемый на панели, будет стоить более 100 долларов.

    Долговечные устройства для защиты от перенапряжения вечно?

    Как я узнаю, что пришло время замены?

    Различные условия могут указывать на то, что пора заменить сетевые фильтры. Два наиболее распространенных сигнала – это выключение светового индикатора неисправности и / или звуковой сигнал. Некоторые полосы защиты от перенапряжения также предназначены для постоянного отключения при выходе из строя.

    Какое у меня оборудование требует защиты от перенапряжения?

    Первый шаг в защите вашего дома – провести полную инвентаризацию вашего чувствительного оборудования. Затем определите, какие из предметов вы хотите защитить.

    Где я могу получить дополнительную помощь в приобретении защиты от перенапряжения?

    Сначала позвоните в местную коммунальную службу. Их персонал может предоставить информацию о правильном выборе, установке и использовании.

    Контрольный список для устройства защиты от перенапряжения

    • Внесение в список UL («Внесено в список UL 1449» – это хорошо.«UL 1449 Revision 2» лучше). Следующие термины не указывают на адекватную защиту от перенапряжения: «проверено UL», «соответствует UL» и «UL». На сетевом фильтре должно быть указано, что он внесен в список UL.
    • Для клеммной колодки напряжение зажима должно составлять 330 вольт по UL, номинальный импульсный ток должен быть не менее 36 000 ампер, а номинальный ток в джоулях должен составлять не менее 360 джоулей.
    • Для стационарной защиты от перенапряжения напряжение зажима не должно превышать 400 вольт UL, номинальный импульсный ток должен быть не менее 36 000 ампер, а номинальный ток в джоулях должен быть не менее 360 джоулей.
    • Индикатор неисправности или зуммер
    • Индикатор состояния (для индикации правильности подключения и заземления)
    • Утопленный выключатель на полосовых устройствах защиты от перенапряжения
    • Многорежимная защита (линия на нейтраль, линия на землю, нейтраль на землю)
    • Достаточное расстояние между вилками (достаточно широкое, чтобы при необходимости подключить блоки питания)

    Настоятельно рекомендуется, чтобы устройство защиты от перенапряжения включало в себя защиту телефона / модема и / или коаксиального кабеля, чтобы покрыть все разъемные соединения и любое конкретное электронное оборудование.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
