Электронно-лучевая трубка – устройство, принцип действия пучков, схема и строение кратко

3.9

Средняя оценка: 3.9

Всего получено оценок: 90.

3.9

Средняя оценка: 3.9

Всего получено оценок: 90.

Важнейшим прибором для отображения информации является дисплей. Основой его является либо электронно-лучевая трубка, либо специальная светящаяся матрица. Познакомимся кратко с устройством электронно-лучевой трубки (ЭЛТ).

Принцип работы ЭЛТ.

В конце XIXв, при исследовании проводимости разреженных газов, были открыты катодные лучи. Их испускал в вакууме нагретый катод. Эти лучи невидимы, однако, они могут вызывать свечение веществ-люминофоров, попадая на них.

Рис. 1. Катодные лучи.

При дальнейших исследованиях строения вещества был открыт электрон, а катодные лучи были отождествлены с потоком электронов. Если электроны собрать в узкий пучок, то, направив его на поверхность, покрытую люминофором (на экран), можно получить свечение небольшого пятнышка – точки. 7$м/с), такое перемещение можно осуществлять также очень быстро, быстрее инерции человеческого зрения.

На этом и основывается принцип действия ЭЛТ. Для формирования любого изображения оно должно состоять из строк, а электронный пучок должен пробегать все эти строки последовательно, с большой частотой, «обновляя» картинку несколько десятков раз в секунду. Наблюдателю при этом будет казаться, что на экране не одна точка, а полное изображение. При обновлении изображения его можно последовательно менять – появляется возможность изображения движущихся объектов.

Устройство ЭЛТ

Таким образом, для формирования изображения необходимо создавать узкий пучок электронов, направлять его на экран, покрытый люминофором, и иметь возможность менять его интенсивность и направление. Для управления электронными пучками электронно-лучевая трубка(ЭЛТ) содержит следующие компоненты.

Рис. 2. Устройство электронно-лучевой трубки.

Колба ЭЛТ – это главный конструктивный элемент, создающий вакуум, и служащий для крепления всех деталей.

Представляет собой трубку, расширяющуюся на одном конце. Боковая поверхность широкой части покрыта изнутри люминофором. С другой стороны этой трубки размещены конструктивные элементы, создающие электронный пучок – электронная пушка.

Электроны внутри пушки генерируются катодом – цилиндром, покрытым веществом, легко испускающим электроны при нагревании. Внутри катода для этого имеется нагревательная спираль.

Затем электроны проходят сквозь узкое отверстие управляющего электрода. На нем имеется некоторый отрицательный потенциал, которым можно ограничивать количество электронов в пучке, меняя его интенсивность (модулировать его).

После выхода из управляющего электрода, поток электронов увлекается положительным полем анода. Анодов в ЭЛТ обычно два. Оба они изготовлены в виде цилиндров, внутри которых имеются отверстия для пролета электронов. Такое устройство позволяет на первом аноде собрать электроны в узкий пучок (сфокусировать его), а второй использовать для окончательного их разгона.

Последний элемент ЭЛТ – отклоняющая система. Она расположена между электронной пушкой и экраном, и предназначена для изменения направления электронного пучка. Отклоняющая система может быть электростатической (две пары пластин, обычно используется в осциллографах) или электромагнитной (две пары катушек индуктивности, обычно используется в телевизорах). В соответствии с законами электродинамики, изучаемыми в 10 классе, с помощью поля, создаваемого отклоняющей системой, можно направлять сформированный электронный пучок в необходимую точку экрана. Сигналы, управляющие модуляцией электронного пучка и его отклонением, формируются специальными электрическими схемами.

ЭЛТ может содержать несколько электронных пушек, и генерировать несколько лучей. Это позволяет в осциллографах исследовать одновременно несколько сигналов, а в телевизорах – управлять одновременно тремя разными цветами изображения.

Рис. 3. Цветной кинескоп.

Что мы узнали?

Электронно-лучевая трубка(ЭЛТ) – это устройство, предназначенное для построения изображения на экране с помощью пучка электронов. Она состоит из трубки, расширенной на одном конце, где располагается экран, и электронной пушки в другом конце, где формируется электронный пучок. Посередине имеется отклоняющая система, управляющая направлением пучка.

Тест по теме

Доска почёта

Чтобы попасть сюда – пройдите тест.

Пока никого нет. Будьте первым!

Оценка доклада

3.9

Средняя оценка: 3.9

Всего получено оценок: 90.

---

А какая ваша оценка?

Электронно лучевая трубка принцип работы

Совсем недавно электронно-лучевая трубка была распространена в самых различных устройствах, например, аналоговых осциллографах, а также в отраслях радиотехники – телевидении и радиолокации. Но прогресс не стоит на месте, и электронно-лучевые трубки начали постепенно вытесняться более современными решениями. Но в некоторых устройствах их все же применяют.

• Электронно-лучевая трубка (ЭЛТ)
• Устройство электронно-лучевой трубки
• Принципы работы мониторов на электронно-лучевой трубке

Основная группа электронно-лучевых трубок – осциллографические трубки, основным назначением которых является исследование быстрых изменений тока и напряжения.

Электронно-лучевая трубка (ЭЛТ)

ЭЛТ – электронный электровакуумный прибор, в котором используется поток электронов, сконцентрированный в форме луча, и создающий на специальном экране видимое изображение.

Катод служит источником электронов, которые собираются в узкий луч фокусирующей системой, разгоняются в ускоряющем поле, создаваемом анодами и попадают на экран, покрытый люминофором – веществом, способным светиться при бомбардировке его электронами.

Модулятор (управляющий электрод) имеет отрицательный относительно катода потенциал, который регулирует плотность потока электронов, а следовательно – яркость свечения экрана.

Первый анод (фокусирующий электрод) – фокусирует пучок электронов и определяет его диаметр. Кроме того, первый и второй аноды создают для электронов ускоряющее поле, достаточное для вызывания свечения люминофора. Для этого на аноды подается высокое напряжение: на первый анод от сотен вольт до нескольких киловольт, на второй – от единиц кВ до десятков кВ.

Для управления положением светящегося пятна на экране применяют отклоняющую систему, которая может быть:

– электростатической – две пары пластин; разность потенциалов между пластинами X определяет положение луча по горизонтали, между пластинами Y-по вертикали.

– магнитной – две пары отклоняющих катушек, размещенных на горловине трубки; при протекании тока по катушкам возникает магнитное поле, отклоняющее электронный луч.

ЭЛТ применяются:

– в осциллографах – для наблюдения электронных процессов;

– в телевидении (кинескопах)- для преобразования электрического сигнала, содержащего информацию о яркости и цвете передаваемого изображения;

– в индикаторных устройствах РЛС – для преобразования электрических сигналов, содержащих информацию об окружающем пространстве, в видимое изображение.

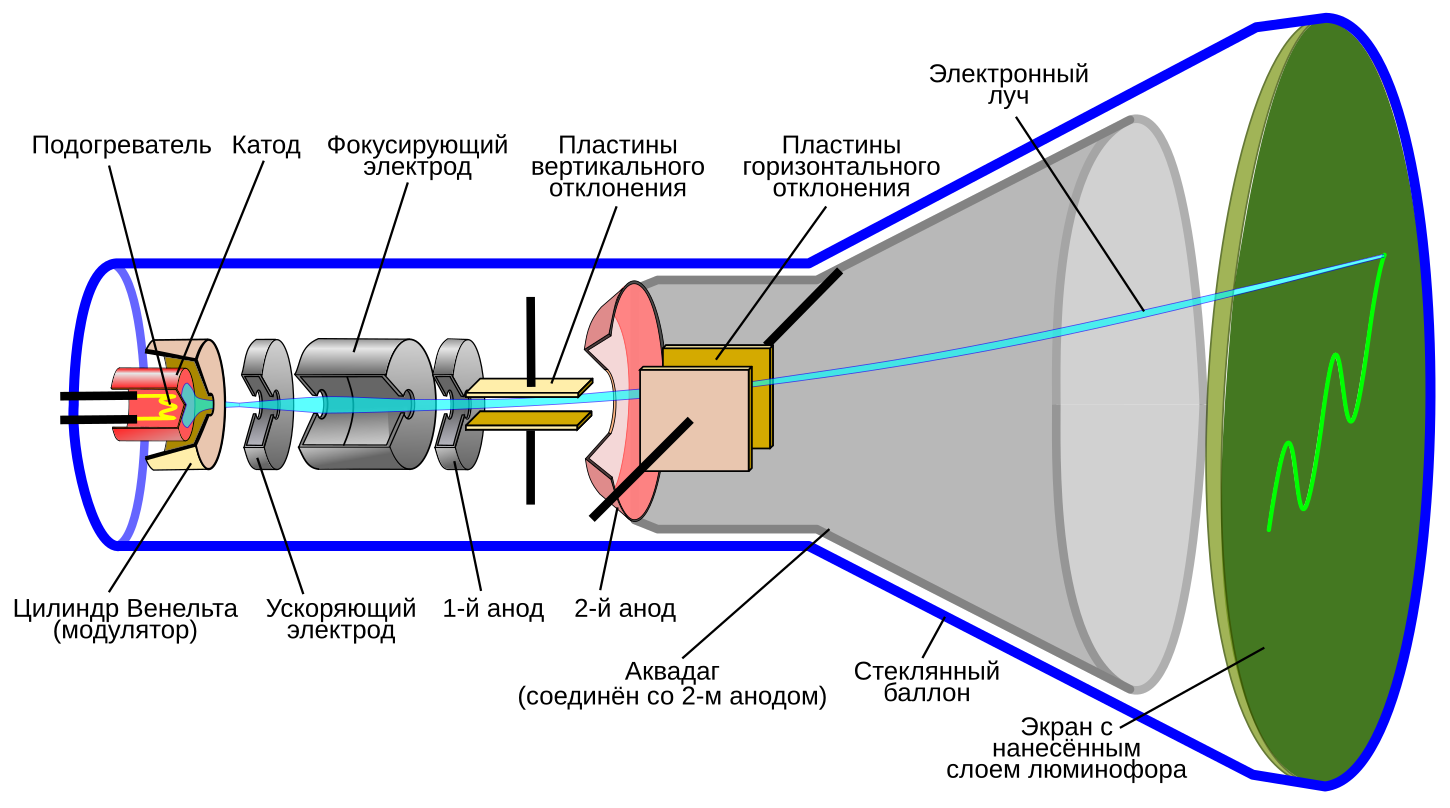

Устройство электронно-лучевой трубки

Электронно-лучевая трубка представляет собой стеклянную колбу, в которой создан вакуум.

В суженном конце колбы находится электронная пушка, предназначенная для получения узкого пучка электронов (электронного луча).

Электронная пушка состоит из подогретого катода, управляющего электрода (модулятора), и двух анодов.

Кроме электронной пушки в трубке находится две пары отклоняющих пластин( горизонтальные и вертикальные).

Экран трубки с внутренней сторны покрыт люминофором.

Катод- это металлический цилиндр с оксидным покрытием торца, чем достигается излучение электронов в одном направлении. Цилиндр надевается на форфоровую трубку, внутри которой помещается нить подогрева.

Управляющий электрод имеет форму цилиндра с отверстием в торце и служит для регулирования количества электронов в луче.

Для придания ускорения электронам и дальнейшей фокусировки луча применяются два цилиндрических анода.

Оба анода имеют положительный потенциал относительно катода. Первый из них меньший, второй – больший.

Электроны, попав в электрическое поле анодов отклоняются в направлении к оси луча и получают ускорение в направлении движения.

Фокусировка производится регулировкой потенциала первого анода.

Допустим, что электронный луч совпадает с осью трубки, приложив к отклоняющим пластинам постоянное напряжение, получим между ними электрическое поле, которое вызовет отклонение луча и луч встретится с экраном уже в другой точке, отстоящей от осевой линии.

Принципы работы мониторов на электронно-лучевой трубке

Мониторы с электронно-лучевой трубкой нашли широкое применение в составе компьютерных систем.

Простота конструкции, высокая надежность, точная цветопередача и отсутствие задержек (тех самых миллисекунд реакции матрицы в ЖК) – вот их основные преимущества.

Однако в последнее время ЭЛТ вытесняется более экономными и эргономичными ЖК-мониторами.

Принцип работы такого монитора основан на испускании потока электронов электронно-лучевой пушкой.

Поток электронов представляет из себя узкий луч.

Отклоняющая система кинескопа перемещает этот луч по горизонтали и вертикали, обеспечивая формирование изображения на всей поверхности экрана монитора.

Яркость изображения регулируется изменением интенсивности этого потока.

В цветных мониторах используются три пушки, и изображение формируется из сочетания трех цветов: красного, зеленого и синего.
