Люминесцентная лампа – подробно о главном

Люминесцентная лампа представляют группу газоразрядных источников света, но используется намного чаще в сравнении с более простыми аналогами. Их популярность обусловлена рядом достоинств. Поэтому, даже относительно высокая стоимость не является помехой приобретению источника света данного вида.

В каких областях применяются?

Раньше основное целевое назначение подобных осветительных приборов сводилось к организации систем освещения административных и общественных зданий (больниц, магазинов, школ, офисных помещений), что было связано с довольно массивной конструкцией. Сегодня люминесцентные лампы характеризуются более совершенным устройством (компактные размеры, электронное пускорегулирующее устройство в качестве замены устаревшего магнитного варианта).

Дополнительно к этому упрощает эксплуатацию и стандартный цоколь, который позволяет устанавливать такие источники света вместо аналога с нитью накаливания.

Люминесцентная лампа в современном исполнении широко применяется в быту (освещение частных домов, квартир), рекламе (вывески, щиты). Еще одно направление – фасадная подсветка. Больше прочих разновидностей источников света люминесцентные лампы также подходят для освещения крупных территорий и масштабных объектов.

Строение и принцип работы

Основные конструкционные элементы: трубка или колба (в зависимости от исполнения), один или два цоколя, что также определяется моделью изделия, внутри установлены электроды. Люминесцентная лампа с внутренней стороны покрыта люминофором, без которого было бы невозможно преобразовать затрачиваемую энергию в световое излучение. Внутри колбы/трубки находится инертный газ, ртутные пары.

При подаче электричества между электродами образуется тлеющий разряд. Идеальные условия для такого явления: невысокий уровень давления в колбе наряду с малым значением тока.

В результате прохождения электрического тока через газообразную среду возникает ультрафиолетовое излучение.

Для того чтобы люминесцентная лампа обеспечивала видимый глазу свет, используется явление люминесценции. Как раз для этого внутренние стенки трубки или колбы источника света покрываются люминофором.

Принцип действия данного вида лампы описан не полностью, так как для полноценной работы необходимо обеспечить еще и нормальные условия эксплуатации. Речь идет о дополнительной аппаратуре, которая снижает значение тока до нужного уровня, чтобы осветительный прибор не вышел из строя. Раньше для этой цели применялись электромагнитные пускорегулирующие элементы (их еще называют балластом), сегодня более популярны электронные аналоги.

Если подключать люминесцентные лампы при помощи второго из вышеназванных вариантов балласта, в результате можно добиться значительного снижения шумового эффекта (гула) во время работы, а еще источники света в таких условиях перестают мерцать.

Какие бывают разновидности ламп

Существует несколько исполнений, которые отличаются по спектру излучения. Выделяют всего три вида:

стандартные;
специальные;
лампы люминесцентные с улучшенной светопередачей.

Излучение первого варианта характеризуется различными оттенками белого цвета. Это обусловлено тем, что конструкцией предусмотрено однослойное покрытие люминофора. В результате область применения таких источников света несколько сужается. Их обычно используют при организации осветительных систем производственных, административных и общественных объектов (офисы, магазины и прочее).

Различные формы исполнения

Исполнения специального типа характеризуются разным спектром излучения. Их главная задача – обеспечение максимально естественных условий для пребывания в различных помещениях. Например, существуют люминесцентные лампы дневного света, а также варианты конструкций, предназначенные для установки в аквариумах специально для растений или животных.

Существуют еще исполнения, которые используют в помещениях, где разводят птиц. Дополнительно к тому встречаются источники света декоративного целевого назначения. Их главное отличие от прочих вариантов – разноцветное свечение.

<center><ins class="lazy lazy-hidden adsbygoogle" style="display:block" data-ad-client="ca-pub-1812626643144578" data-ad-slot="3076124593" data-ad-format="auto" data-full-width-responsive="true"></ins> <script>(adsbygoogle=window.adsbygoogle||[]).push({});</script></center>

Лампы с улучшенной светопередачей имеют одно главное преимущество перед остальными видами, о нем довольно красноречиво говорит название таких источников света – более качественная передача цветов. Это достигается путем нанесения многослойного покрытия (3-5 слоев люминофора) на внутреннюю поверхность колбы/трубки.

Классификация по виду цоколя

Классификация данного вида осветительного прибора осуществляется еще и на основании отличий в конструкциях:

Линейные исполнения.
Компактные люминесцентные лампы.

Первый вариант называется еще трубчатым. А, кроме того, эта разновидность бывает прямой и U-образной конструкции. Линейные источники света подразделяются на группы еще и на основании отличий в размерах (длина и диаметр). Причем наблюдается прямая зависимость между габаритами изделия и его мощностью: чем длиннее лампа, тем выше значение данного параметра.

Диаметр колбы также отличается: Т4, Т5, Т8, Т10, Т12. Из обозначения можно узнать размер изделия в дюймах. Тип цоколя для таких источников света – G13.

Подразделяются на исполнения по конструкции колбы

Люминесцентные лампы компактного типа подразделяются на исполнения по конструкции колбы (она может быть изогнута в разных вариантах) и цоколю: E14, E27, E40, а также 2D, G23, G27, G24, G53 и несколько подвидов (G24Q1, G24Q2, G24Q3). Первые три из вышеназванных конструктивных элементов дают возможность устанавливать осветительный прибор вместо исполнений с нитью накаливания.

Обзор плюсов и минусов

Если более подробно изучить характеристики основных вариантов источников света (галогенные, лампы накаливания, люминесцентные и светодиодные аналоги), то можно выделить их сильные и слабые стороны.

Например, по интенсивности нагрева из всех существующих конструкций выигрывают лишь светодиодные исполнения, тогда как люминесцентные лампы все же греются, хоть и в несколько меньшей мере, чем источники света с нитью накаливания.

По степени хрупкости газоразрядные приборы уступают варианту на базе диодов. Зато уровень мощности у люминесцентных исполнений и светодиодных источников света находится почти на одном уровне. Для примера, оба исполнения обеспечивают примерно одинаковую интенсивность освещения (700-800 лм) при мощности с разницей всего в 5 Вт. Больше всех потребляют энергию лампы накаливания.

Еще один параметр для сравнения – срок функционирования. Безусловно, лидируют светодиодные исполнения (в среднем до 50 000 часов работы). Однако из всех остальных аналогов люминесцентные лампы выделяются довольно продолжительным периодом эксплуатации (от 4 000 до 20 000 часов), на что оказывают влияние условия работы.

Каким производителям отдать предпочтение?

Одни из наиболее известных марок на сегодняшний день: Philips, Osram, General Electric.

Ассортимент осветительной техники очень широк и порой довольно трудно разобраться в том, какой производитель надежнее и ответственнее подходит к работе. Ведь стоимость люминесцентных источников света довольно большая, поэтому важно сразу сделать правильный выбор и купить лампу высокого качества.

Условные обозначения от производителей

Особого доверия заслуживают изделия первых двух из вышеназванных марок, так как они занимаются производством разнотипных источников света, включая и светильники с люминесцентными лампами, и по каждому направлению отмечается высокое качество продукции. Кроме того, все три завода-изготовителя на рынке уже довольно давно.

Эксплуатация

Значительные перепады напряжения в сети оказывают негативное воздействие на такие источники света. Особенно нежелательна перегрузка в большую сторону (выше 240 В). Рекомендуется также включать лампу лишь после ее полного остывания. Допустимые значения температуры окружающей среды для эксплуатации источника света лежат в пределах диапазона: от -15 до +40 градусов.

Маркировка российской продукции

Запрещено использовать люминесцентные лампы наряду со стандартными светорегуляторами (диммерами).

Еще одно ограничение в эксплуатации заключается в том, что данный вид источника света несовместим с электронными коммутирующими устройствами типа датчика движения, освещенности или таймера.

Степень безопасности, утилизация

В полностью исправном состоянии такие лампочки не представляют угрозы жизни и здоровью человека или животного. Но внутри колбы содержатся пары ртути, хоть и в небольших количествах. А, кроме того, встречаются более безопасные исполнения, содержащие амальгамы (ртуть растворяется в металлах), но данный вариант встречается реже.

Сегодня существуют специализированные организации, которые официально занимаются утилизацией токсичных отходов. Поэтому в случае нарушения целостности корпуса лампы в первую очередь необходимо покинуть помещение, затем вызвать соответствующее подразделение.

Таким образом, люминесцентные лампы во многом превосходят более простые аналоги (например, с нитью накаливания). В чем-то данный вид изделий уступает светодиодным источникам освещения. Но важно подбирать лампу на основании соответствия ее основных параметров условиям работы, а не подбирать наиболее популярный вариант.

Люминесцентные лампы. Виды и работа. Применение и маркировка

Свою историю люминесцентные лампы начинают с газоразрядных приборов, изобретенных в XIX веке. По светоотдаче и экономичности они значительно превосходят лампы накаливания. Применяются для освещения жилых помещений, учреждений, больниц, спортивных сооружений, цехов производственных предприятий.

Принцип работы и основные свойства

Чтобы произошел разряд, к колбе с противоположных сторон подсоединены электроды. Напрямую подключать газоразрядные лампы к сети нельзя. Обязательно используется пусковые регулирующие устройства – балласты.

Если число включений не превышает 5 раз в день, то люминесцентный источник гарантированно прослужит 5 лет. Это почти в 20 раз больше, чем для ламп накаливания.

Среди недостатков люминесцентных ламп выделяют:

Нестабильную работу при низкой температуре.
Необходимость в правильной утилизации из-за паров ртути.
Присутствие мерцания, для борьбы с которым требуется усложнять схему.
Сравнительно большие размеры.

Однако люминесцентные лампы чрезвычайно экономичны, поскольку потребляют мало энергии, дают больше света и дольше работают. Не удивительно, что они заменили обычные лампочки почти во всех учреждениях и на предприятиях.

Разновидности люминесцентных ламп

Лампы бывают низкого и высокого давления. Трубки низкого давления устанавливают в помещениях, высокого давления – на улицах и в мощных осветительных приборах.

Ассортимент люминесцентных осветительных приборов довольно широк. Они отличаются размером и формой трубки, типом цоколя, мощностью, цветовой температурой, светоотдачей и другими характеристиками.

В зависимости от формы трубки люминесцентные лампы бывают:

Трубчатыми (прямыми), обозначаются буквой Т или t, имеют прямую форму.
U-образными.
Кольцевыми.
Компактными, применяются для светильников.

Прямые, U-образные и кольцевые типы объединят в один вид линейных ламп. Наиболее часто встречаются осветительные приборы в форме трубок. После буквы T или t стоит число. Оно указывает на диаметр трубки, выраженный в восьмой части дюйма. Т8 означает, что диаметр составляет 1 дюйм или 25,4 мм, Т4 – 0,5 дюйма или 12,7 мм, Т12 – 1,5 дюйма или 38,1 мм.

Чтобы сделать лампу более компактной, ее колбу изгибают. Для запуска таких ламп используют встроенный электронный дроссель. Цоколь делают либо под стандартные лампы, либо под специальные светильники.

Цоколь люминесцентной лампы может быть типа G (штырьковый с двумя контактами) или типа E (винтовой). Последний тип применяется в компактных моделях. Цифры после буквы G указывают на расстояние между контактами, а после буквы E – диаметр в миллиметрах.

Маркировка

Отечественная и международная маркировка отличается. Российская берет свое начало со времен Советского Союза, в ней используются буквы кириллицы. Значения букв следующие:

Л лампа;
Д дневной свет;
Б белый;
Т теплый;
Е естественный;
Х холодный.

Зная обозначение можно без проблем прочитать маркировку. Например, ЛХБ будет означать лампу с холодным белым светом.

Для компактных моделей впереди ставят букву К. Если в конце маркировки стоит Ц, то применяют люминофор с улучшенной цветопередачей. Две буквы Ц означают, что цветопередача самого высокого качества.

Если лампа дает цветной свет узкого спектра, то после Л стоит соответствующая буква. Например, ЛК означает источник красного свечения, ЛЖ – желтого, и так далее.

Согласно международной маркировке на лампе пишут мощность и через косую черту трехзначное число, которое определяет индекс цветопередачи и цветовую температуру.

Первая цифра числа указывает на цветопередачу, умноженную на 10. Чем больше цифра, тем точнее цветопередача. Последующие две цифры говорят о цветовой температуре, выраженной в кельвинах и деленной на 100. Для дневного света цветовая температура составляет 5-6,5 тысяч K, поэтому лампа с маркировкой 865 будет означать дневной свет с высокой цветопередачей.

Для жилья используют лампы с кодом 827, 830, 930, для внешнего освещения с кодом 880, для музеев с кодом 940. Подробнее о значении маркировки можно узнать в специальных таблицах.

Мощность традиционно обозначается буквой W. В источниках света общего назначения шкала мощности изменяется от 15 до 80 Вт. У ламп специального назначения мощность может быть менее 15 Вт (маломощные) и более 80 Вт (мощные).

Применение

Люминесцентные лампы с всевозможными оттенками белого цвета применяют для освещения помещений и улиц. С их помощью подсвечивают растения в оранжереях и теплицах, аквариумы, музейные экспонаты.

Наиболее распространенные трубки Т8 с цоколем G13 мощностью 18 и 36 Вт. Их применяют в учреждениях и на производстве. Они легко заменяют советские лампы типа ЛБ/ЛД-20 и ЛБ/ЛД-40.

Поскольку люминесцентные источники слабо нагреваются, их можно применять во всех типах светильников. Выбирая соответствующий цоколь, мощность и размер, их устанавливают в бра, подвесные люстры, ночники. Применяют на кухне, ванне, гаражах, рабочих кабинетах.

Выпускают люминесцентные лампы, излучающие ультрафиолетовый свет. Их устанавливают в лабораториях, исследовательских центрах, медицинских учреждениях – везде, где требуется этот тип излучения.

Люминофор может давать цветной свет (желтый, голубой, зеленый, красный и так далее). Такие источники применяют в дизайнерских целях для художественного оформления витрин, подсветки вывесок, фасадов зданий.

Чтобы люминесцентный прибор прослужил максимально долго, надо обеспечить ему стабильное напряжение и редкое включение/выключение. Поскольку в колбе люминесцентного источника света содержится ртуть, ее нельзя выбрасывать вместе с другим бытовым мусором. Люминесцентные лампы необходимо сдавать в специальные пункты приема. Это могут быть спасательные службы, магазины, продающие электротовары, или компании по утилизации опасного мусора.

Устройство люминесцентной лампы

Люминесцентные лампы — второй в мире по распространенности источник света, а в Японии они занимают даже первое место. Ежегодно в мире производится более одного миллиарда люминесцентных ламп.

Схема питания люминесцентной лампы.

Первые образцы люминесцентных ламп современного типа были показаны американской фирмой General Electric на Всемирной выставке в Нью-Йорке в 1938 году.

За 70 лет существования они прочно вошли в нашу жизнь, и сейчас уже трудно представить какой-нибудь крупный магазин или офис, в котором не было бы ни одного светильника с люминесцентными лампами.

Люминесцентная лампа — это типичный разрядный источник света низкого давления, в котором разряд происходит в смеси паров ртути и инертного газа, чаще всего аргона. Устройство лампы показано на рис. 1.

Колба лампы — это всегда цилиндр 1 из стекла с наружным диаметром 38, 26, 16 или 12 мм. Цилиндр может быть прямым или изогнутым в виде кольца, буквы U или более сложной фигуры. В торцевые концы цилиндра герметично впаяны стеклянные ножки 2, на которых с внутренней стороны смонтированы электроды 3. Электроды по конструкции подобны биспиральному телу накала ламп накаливания и также делаются из вольфрамовой проволоки. В некоторых типах ламп электроды сделаны в виде триспирали, то есть спирали из биспирали. С наружной стороны электроды подпаяны к штырькам 4 цоколя 5. В прямых и U-образных лампах используется только два типа цоколей: G5 и G13 (цифры 5 и 13 указывают расстояние между штырьками в мм).

Рисунок 1. Устройство лампы: 1- цилиндр из стекла, 2- стеклянные ножки, 3- электроды, 4- штыри, 5-цоколь, 6- штенгель, 7- инертный газ.

Как и в лампах накаливания, из колб люминесцентных ламп воздух тщательно откачивается через штенгель 6, впаянный в одну из ножек. После откачки объем колбы заполняется инертным газом 7 и в него вводится ртуть в виде небольшой капли 8 (масса ртути в одной лампе обычно около 30 мг) или в виде так называемой амальгамы, то есть сплава ртути с висмутом, индием и другими металлами.

На биспиральные или триспиральные электроды ламп всегда наносится слой активирующего вещества — это обычно смесь окислов бария, стронция, кальция, иногда с небольшой добавкой тория.

Если к лампе приложено напряжение большее, чем напряжение зажигания, то в ней между электродами возникает электрический разряд, ток которого обязательно ограничивается какими-либо внешними элементами. Хотя колба наполнена инертным газом, в ней всегда присутствуют пары ртути, количество которых определяется температурой самой холодной точки колбы. Атомы ртути возбуждаются и ионизируются в разряде гораздо легче, чем атомы инертного газа, поэтому и ток через лампу, и ее свечение определяются именно ртутью.

В ртутных разрядах низкого давления доля видимого излучения не превышает 2 % от мощности разряда, а световая отдача ртутного разряда — всего 5-7 лм/Вт. Но более половины мощности, выделяемой в разряде, превращается в невидимое ультрафиолетовое излучение с длинами волн 254 и 185 нм. Из физики известно: чем короче длина волны излучения, тем большей энергией это излучение обладает. С помощью специальных веществ, называемых люминофорами, можно превратить одно излучение в другое, причем, по закону сохранения энергии, «новое» излучение может быть только «менее энергичным», чем первичное. Поэтому ультрафиолетовое излучение можно превратить в видимое с помощью люминофоров, а видимое в ультрафиолетовое — нельзя.

Вся цилиндрическая часть колбы с внутренней стороны покрыта тонким слоем именно такого люминофора 9, который и превращает ультрафиолетовое излучение атомов ртути в видимое. В большинстве современных люминесцентных ламп в качестве люминофора используется галофосфат кальция с добавками сурьмы и марганца (как говорят специалисты, «активированный сурьмой и марганцем»). При облучении такого люминофора ультрафиолетовым излучением он начинает светиться белым светом разных оттенков. Спектр излучения люминофора — сплошной с двумя максимумами, около 480 и 580 нм (рис. 2).

Рисунок 2. Спектр излучения люминофора.

Первый максимум определяется наличием сурьмы, второй — марганца. Меняя соотношение этих веществ (активаторов), можно получить белый свет разных цветовых оттенков, от теплого до дневного. Так как люминофоры превращают в видимый свет более половины мощности разряда, то именно их свечение определяет светотехнические параметры ламп.

В 70-е годы минувшего века начали делать лампы не с одним люминофором, а с тремя, имеющими максимумы излучения в синей, зеленой и красной областях спектра (450, 540 и 610 нм). Эти люминофоры были созданы первоначально для кинескопов цветного телевидения, где с их помощью удалось получить вполне приемлемое воспроизведение цветов. Комбинация трех люминофоров позволила и в лампах добиться значительно лучшей цветопередачи при одновременном увеличении световой отдачи, чем при использовании галофосфата кальция. Однако новые люминофоры гораздо дороже старых, так как в них используются соединения редкоземельных элементов: европия, церия и тербия. Поэтому в большинстве люминесцентных ламп по-прежнему применяются люминофоры на основе галофосфата кальция.

Электроды в люминесцентных лампах выполняют функции источников и приемников электронов и ионов, за счет которых и протекает электрический ток через разрядный промежуток. Для того чтобы электроны начали переходить с электродов в разрядный промежуток (как говорят, для начала термоэмиссии электронов), электроды должны быть нагреты до температуры 1100 – 1200 градусов по Цельсию. При такой температуре вольфрам светится очень слабым вишневым цветом, испарение его очень мало. Но для увеличения количества вылетающих электронов на электроды наносится слой активирующего вещества, которое значительно менее термостойко, чем вольфрам, и при работе этот слой постепенно распыляется с электродов и оседает на стенках колбы. Обычно именно процесс распыления активирующего покрытия электродов определяет срок службы ламп.

Подключение люминесцентных ламп.

Для достижения наибольшей эффективности разряда, то есть для наибольшего выхода ультрафиолетового излучения ртути, необходимо поддерживать определенную температуру колбы. Диаметр колбы выбирается именно из этого требования. Во всех лампах обеспечивается примерно одинаковая плотность тока — величина тока, деленная на площадь сечения колбы. Поэтому лампы разной мощности в колбах одного диаметра, как правило, работают при равных номинальных токах. Падение напряжения на лампе прямо пропорционально ее длине. А так как мощность равна произведению тока на напряжение, то при одинаковом диаметре колб и мощность ламп прямо пропорциональна длине. У самых массовых ламп мощностью 36 (40) Вт длина равна 1210 мм, у ламп мощностью 18 (20) Вт — 604 мм.

Большая длина ламп постоянно заставляла искать пути ее уменьшения. Простое уменьшение длины и достижение нужных мощностей за счет увеличения тока разряда нерационально, так как при этом увеличивается температура колбы, что приводит к увеличению давления паров ртути и снижению световой отдачи ламп. Поэтому создатели ламп пытались уменьшить их габариты за счет изменения формы: длинную цилиндрическую колбу сгибали пополам (U-образные лампы) или в кольцо (кольцевые лампы). В СССР уже в 50-е годы делали U-образные лампы мощностью 30 Вт в колбе диаметром 26 мм и мощностью 8 Вт в колбе диаметром 14 мм.

Однако кардинально решить проблему уменьшения габаритов ламп удалось только в 80-е годы, когда начали использовать люминофоры, допускающие большие электрические нагрузки, что позволило значительно уменьшить диаметр колб. Колбы стали делать из стеклянных трубок с наружным диаметром 12 мм и многократно изгибать их, сокращая тем самым общую длину ламп. Появились так называемые компактные люминесцентные лампы. По принципу работы и внутреннему устройству компактные лампы не отличаются от обычных линейных ламп.

В середине 90-х годов на мировом рынке появилось новое поколение люминесцентных ламп, в рекламной и технической литературе называемое «серией Т5» (в Германии — Т16). У этих ламп наружный диаметр колбы уменьшен до 16 мм (или 5/8 дюйма, отсюда и название Т5). По принципу работы они также не отличаются от обычных линейных ламп. В конструкцию ламп внесено одно очень важное изменение: люминофор с внутренней стороны покрыт тонкой защитной пленкой, прозрачной и для ультрафиолетового, и для видимого излучения. Пленка защищает люминофор от попадания на него частиц ртути, активирующего покрытия и вольфрама с электродов, благодаря чему исключается «отравление» люминофора и обеспечивается высокая стабильность светового потока в течение срока службы. Изменены также состав наполняющего газа и конструкция электродов, что сделало невозможной работу таких ламп в старых схемах включения. Кроме того. впервые с 1938 года были изменены длины ламп таким образом, чтобы размеры светильников с ними соответствовали размерам стандартных модулей очень модных сейчас подвесных потолков.

Люминесцентные лампы, особенно последнего поколения, в колбах диаметром 16 мм, значительно превосходят лампы накаливания по световой отдаче и сроку службы. Достигнутые сегодня значения этих параметров равны 104 лм/Вт и 40000 часов.

Однако люминесцентные лампы имеют и множество недостатков, которые необходимо знать и учитывать при выборе источников света:

Большие габариты ламп часто не позволяют перераспределять световой поток нужным образом.
В отличие от ламп накаливания, световой поток люминесцентных ламп сильно зависит от окружающей температуры.
В лампах содержится ртуть — очень ядовитый металл, что делает их экологически опасными.
Световой поток ламп устанавливается не сразу после включения, а спустя некоторое время, зависящее от конструкции светильника, окружающей температуры и самих ламп. У некоторых типов ламп, в которые ртуть вводится в виде амальгамы, это время может достигать 10-15 минут.
Глубина пульсаций светового потока значительно выше, чем у ламп накаливания, особенно у ламп с редкоземельными люминофорами. Это затрудняет использование ламп во многих производственных помещениях и, кроме того, отрицательно сказывается на самочувствии людей, работающих при таком освещении.

Как было сказано выше, люминесцентные лампы, как и все газоразрядные приборы, требуют для включения в сеть использования дополнительных устройств.

преимущества и отличия от светодиодных, маркировка

Содержание статьи:

Экономия электроэнергии – это важнейшая задача для любого владельца дома или квартиры. С целью экономии происходит переход на энергосберегающие светильники, к которым и относятся люминесцентные лампы. Люминесцентные источники света активно используются как в жилых домах, так и для подсветки административных зданий или складских помещений. Перед приобретением устройства нужно понимать, какое преимущество имеют лампы дневного света перед лампами накаливания, какие у них технические характеристики и какие виды устройств бывают.

Устройство люминесцентной лампы и принцип действия

Компактная люминесцентная лампа

Люминесцентная лампа – это устройство, которое используется для создания освещения. Светильник имеет ряд конструктивных сходств с классическими лампами накаливания или галогенными приборами. Чтобы понять, что такое люминесцентная лампа, нужно разобраться с ее строением. Люминесцентное устройство состоит из герметичной колбы и электродов. В прочной стеклянной колбе находится смесь газов и ртути, внутренняя часть покрыта люминофором. По краям установлены электроды из вольфрамовой нити, к которой припаяны контакты, пропускающие ток.

Подается электрический ток, который поступает на электроды. Нить нагревается, в результате образуется разряд, сопровождающийся ультрафиолетовым излучением. Это свечение проходит через стенки колбы, люминофор и превращается в обычный видимый свет.

Из-за наличия в составе ртути и других вредных веществ с лл лампой нужно обращаться аккуратно, стараясь не повредить. Ее запрещено утилизировать как обычные бытовые отходы – люминесцентная лампочка, как и галогеновая, сдается в специальный пункт приема.

Характеристики источников света

Характеристика люминесцентных ламп

Люминесцентные лампы имеют не только технические характеристики. Как любое электротехническое изделие, они обладают электрическими характеристиками, а как осветительный прибор – световыми параметрами.

К электрическим характеристикам относятся:

Номинальное напряжение. Напряжение сети, которое подходит для работы лампы. Составляет 220 В или 110 В.
Рабочее напряжение. Величина на лампе при ее горении. Равняется половине номинального и составляет 100-110 В для сети 220 В и 45-60 В для электросетей 110 В.
Напряжение зажигания. Величина на лампочке, необходимая для появления разряда. Она значительно выше сетевого значения и не является постоянной величиной. Зависит от схемы зажигания, условий окружающей среды.
Номинальная мощность. По этому показателю выделяют слабомощные (до 18 Вт), средней мощности (до 58 Вт) и мощные (от 58 Вт) устройства. Также в продаже можно найти высокоинтенсивные лампочки с мощностью 150 Вт, но они практически не используются из-за малой эффективности.
КПД. Люминесцентное освещение дает коэффициент полезного действия превышает 20%.
Диаметр колбы – 12,16,26,38 мм.
Размеры цоколя 14 и 27 мм.

Сравнительная таблица различных типов ламп

Светотехнические характеристики газоразрядных ламп:

Номинальный световой поток. Задается через 100 часов после горения.
Индекс цветопередачи. Зависит от исполнения лампы. В стандартных приборах равняется 50-70%, в лампах с повышенной цветопередачей составляет 97%.
Цветовая температура. Показывает, какой оттенок будет у свечения. Люминесцентные лампы выполняются в диапазоне от 2700 К до 6500 К.

Эксплуатационные характеристики:

Световая отдача зависит от цветности и мощности. Наибольшей обладают бытовые лампы ЛБ 40 Вт – 80 лм/Вт. Из выпускаемых ламп максимальная светоотдача у серии Т5 с электронным ПРА – 104 лм/Вт.
Средняя продолжительность горения. Зависит от электродов и прочности покрывающей их оксидной пленки. У ламп средней мощности продолжительность составляет 15000 часов.
Коэффициент пульсаций. В большинстве люминесцентных ламп он равняется 23%, кроме устройств с улучшенной цветопередачей, в которых достигается значение 70%.
Зависимость от температуры окружающей среды. При низких температурах ухудшаются условия зажигания. Диапазон рабочих температур составляет от 5 до 55° С.
Утилизация. Так как в лампе содержится ртуть и другие вредные компоненты, ее нужно утилизировать особым способом. Для этого прибор нужно отнести и сдать в специальный пункт приема.

По своим характеристикам люминесцентные источники света значительно превосходят классические лампочки.

Основные виды люминесцентных ламп

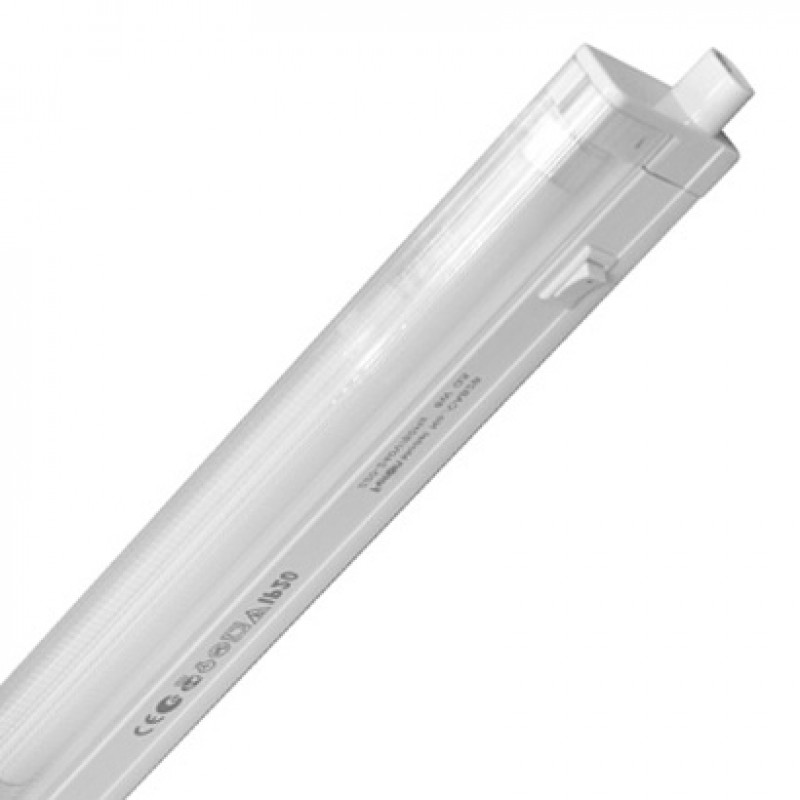

Линейная люминесцентная лампа

Люминесцентные источники света можно разделить на следующие группы:

Линейные. Применяются для подсветки офисов, складов, производств, спортивных площадок. Имеют повышенную мощность и светоотдачу. Экономят порядка 30% электричества.
Компактные. Также в быту называются энергосберегающими. Выглядят как обычные лампочки. Используются для общего назначения в классических светильниках. Также нашли свое применение в подсветке рекламных витрин, больничных помещениях. Обладают повышенным сроком службы и высокой светоотдачей.

Также лампы можно разделить следующим образом:

Стандартные. Внутренняя часть колбы покрыта одним слоем люминофора. Используются в домашних светильниках, настольных осветительных устройствах.
С повышенной светопередачей. Имеют трехслойный или пятислойный люминофор.
Специальные. В люминофор могут добавляться различные составляющие. Применяются в шоу-бизнесе, соляриях, в бактерицидных лампах.

Самые распространенные типы – газоразрядные ртутные лампы высокого и низкого давления. Приборы высокого давления используются в уличной подсветке и светильниках повышенной мощности. Лампы низкого давления нашли применение в освещении жилых помещений и производственных предприятий.

Выбор типа лампы напрямую зависит от светильника, в котором она будет использоваться, и от ее предназначения.

Подключение к сети

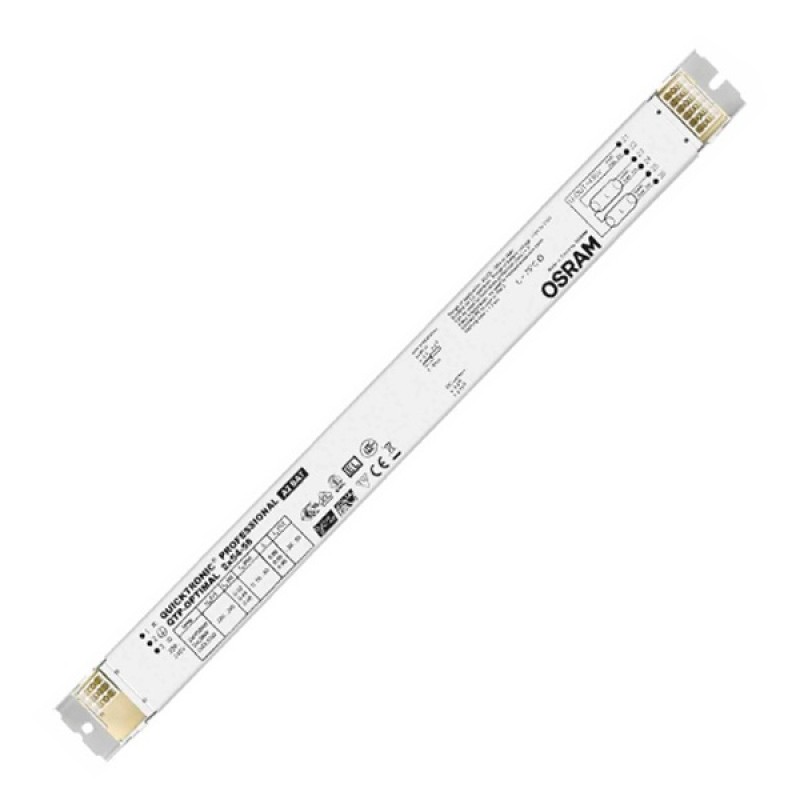

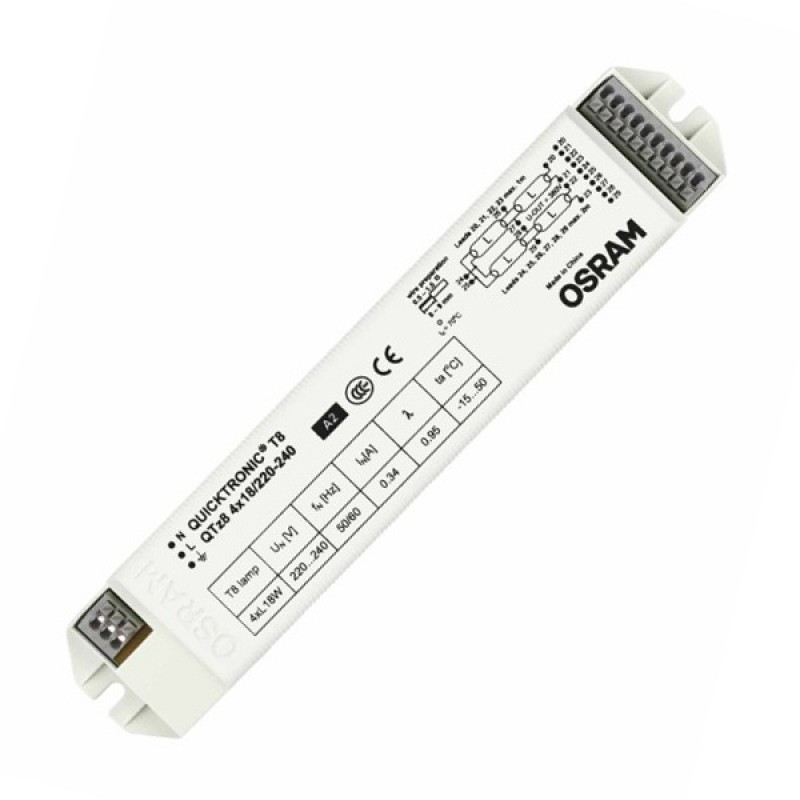

ЭПРА для люминесцентных ламп

Газоразрядные лампы не могут напрямую подключаться в электросеть это связано с высоким сопротивлением при холодном состоянии и отрицательном дифференциальным сопротивлением.

Исправить эти проблемы можно путем применения балластов. Самые распространенные – это ЭмПРА (электромагнитный балласт) и ЭПРА (электронный).

ЭмПРА представляет собой электромагнитный дроссель, который подключается последовательно с лампой. Последовательно со спиралями накала подключается стартер, который является неоновой лампой с биметаллическими электродами и конденсатором. Преимущества – простота конструкции, надежность, долговечность. Недостатки – долгий пуск, требуется большое количество электроэнергии, гул во время работы, мерцание, крупные размеры.

ЭПРА питает лампочку высокочастотным напряжением, благодаря чему исключается мигание. Использует два варианта пуска ламп:

Холодный. Светильник включается сразу же после подачи напряжения.
Горячий. Электроды прогревается и источник загорается через 0,5—1 секунду.

К преимуществам относят долгий срок службы, меньшее энергопотребление, возможность диммирования на некоторых моделях, бесшумность.

Маркировка ЛЛ

Маркировка люминесцентных ламп

Есть два вида маркировки ламп, которые отличаются друг от друга: отечественная и зарубежная.

Российское обозначение состоит из набора букв и цифр. Определение расшифровки следующее:

Первая буква Л обозначает лампа.
Второй буквой обозначается характеристика светового потока. Д – дневная, ХБ – холодный белый, ТБ – теплый белый, ЕБ – естественный, Б – белый, УФ – ультрафиолет, С – синий, К – красный, З – зеленый, Г – голубой, Ж – желтый.
Третий знак – качество передачи цвета. Ц – повышенное, ЦЦ – наилучшее.
Четвертый символ обозначает конструкцию. А – амальгамная, К – кольцевая, Р – рефлекторная, Б – быстрый старт, У – U-образная.
Последние цифры – мощность в ваттах.

Также на лампе может находиться аббревиатура ЛХЕ или ЛЕ. Она обозначает естественный или холодный естественный свет.

Иностранная маркировка состоит из трехзначного числа и подписи на английском языке вроде cool white (холодный свет). Найти обозначения можно в таблицах.

Плюсы и минусы люминесцентных ламп

Люминесцентные приборы занимают второе место по продаже после светодиодных устройств. Это связано с их достоинствами:

энергосбережение;
высокое качество света;
хорошая светоотдача;
широкий выбор изделий общего и специального предназначения;
длительность эксплуатации – норма составляет 10-40 тысяч часов;
при перегорании лампочку легко поменять.

Недостатки:

Стоимость. Прежде всего нужно рассчитать, какой бюджет будет потрачен на установку люминесцентных приборов вместо классических источников света. Это довольно затратно, но благодаря длительности работы деньги быстро окупятся.
Негативное влияние на здоровье человека при длительном освещении. Вред для глаз.
Зависимость срока службы от числа циклов включения и выключения.
Высокий риск поломки при скачках напряжения. Требуется установка стабилизатора или другого устройства для защиты от перепадов. В ином случае прибор может перегореть.
Несовместимость с диммером.
Из-за наличия ртути лампы опасны для здоровья человека
Шумная работа. Лампочка может гудеть довольно громко, из-за чего находящиеся в помещении люди могут испытывать дискомфорт.
Невозможность использования в пыльных и влажных помещениях. Для работы на улице требуется высокий класс защиты от пыли и воды.
Опасность из-за наличия ртути.
Хрупкость колбы.
Необходимость отвода тепла.
Плохая работа при низких температурах.
Выбор цвета свечения светодиодных ламп больше, чем у люминесцентной подсветки.

Недостатков у изделия много, но если соблюдать условия эксплуатации, лампочка будет светиться заявленный срок.

Сферы применения

Люминесцентные лампы в школьном классе

Люминесцентный свет применяется практически везде. Это подсветка домов, витрин, аквариумов, нежилых помещений, улиц. Люминесцентное и неоновое освещение активно применяется в различных представлениях и концертах. Также источники света могут использоваться в создании плазменных экранов телевизоров и компьютеров.

Основная область применения – подсветка крупных площадей. Стадионы, детские площадки, дворы освещаются именно люминесцентными приборами с пылевлагозащитным корпусом. Это связано с высокой световой отдачей и минимальным числом циклов включения и выключения – лампочки достаточно включить один раз в день в темное время суток.

Устройство люминесцентного светильника

Люминесцентные светильники (светильники с люминесцентными лампами) бывают совершенно разнообразные. Кроме дизайна, они отличаются так же формой, количеством, размером, типом используемых люминесцентных ламп, а также электронной начинкой. И это далеко не весь список отличий между светильниками, которые в настоящее время можно купить в любом специализированном магазине. Но при всем при этом, их объединяет общий принцип работы, схема подключения и общее устройство.

Рассмотрим устройство светильника под трубчатые люминесцентные лампы T8, цоколь G13, это один из самых распространенных видов люминесцентных светильников, который вы наверняка встречали в повседневной жизни.

В качестве примера, возьмем светильник накладной люминесцентный 2х36 Вт «Айсберг» со степенью защиты ip65.

Устройство люминесцентного светильника

Конструктивно люминесцентный светильник состоит из:

1. Пластикового корпуса.

Который закрывает и защищает все элементы электрической схемы, а также несет на себе крепежные элементы как для монтажа светильника на стену или потолок, так и для сборки всех составляющих осветительного прибора в единое целое.

2. Металлической монтажной панели – основания.

На ней располагаются все электронные составляющие, необходимые для работы светильника, а также фурнитура для установки люминесцентных ламп.

3. Светопрозрачного рассеивателя.

Который создает более комфортное для нашего зрения освещение, так как равномерно распределяет световой поток люминесцентных ламп.

Кроме этих основных компонентов, из которых состоит светильник, в комплекте поставки обычно присутствуют:

– крепежные элементы для установки люминесцентного светильника на стены или потолок.

– Фиксаторы, соединяющие светопрозрачный рассеиватель с корпусом. Позволяющие достаточно просто получать доступ к внутренностям светильника, в первую очередь к лампам, для их замены.

– Заглушки – мембраны. Которыми закрываются неиспользуемые вводные отверстия в светильник, а также герметизируется место ввода питающего кабеля.

Обратите внимание!Люминесцентные лампы, чаще всего, не входят в комплект поставки светильника и их необходимо покупать отдельно.

Устройство электрической части люминесцентного светильника

Чтобы разобраться в устройстве электрических компонентов, входящих в схему люминесцентного светильника, необходимо понимать принцип работы люминесцентных ламп.

Обычно, люминесцентная лампа представляет собой трубку, заполненную инертным газом с парами ртути. Внутренняя поверхность лампы покрыта специальным веществом – люминофором. По краям трубки установлены электроды, между которыми, при включении электричества, образуется дуговой разряд, при этом, при прохождении электрического тока внутри лампы, образуется ультрафиолетовое (УФ) излучение, которое и воздействует на люминофор, вызывая его свечение.

Как вы понимаете, при таком сложном принципе действия, люминесцентная лампа не сможет полноценно работать при простом подключении к электрической сети. Более подробно причины этого, мы рассмотрим в одном из следующих материалах, всецелом посвященном люминесцентным лампам.

Сейчас же стоит отметить одно, для полноценной работы люминесцентых ламп в осветительных приборах, применяются специальные пускорегулирующие аппараты (ПРА) или по-другому балласты. Наиболее распространены электромагнитные балласты/пускорегулирующие аппараты (ЭмПРА) и электронные балласты/пускорегулирующие аппараты (ЭПРА).

В нашем примере, люминесцентном светильнике “Айсберг”, использован электронный балласт, который установлен на монтажной панели – основании. Так же к пускорегулирующему аппарату подведены все необходимые провода. К одной из сторон балласта подходят провода идущие до гнезд подключения ламп, с другой стороны до клемм, к которым в подключается питающий кабель. На балласте присутствует схема подключения, согласно которой в любой момент можно восстановить соединение, или заменить неисправный ПРА, безошибочно подключив все провода к соответствующим клеммам.

Общую схему подключения люминесцентных светильников, которая разумеется полностью подходит для данного осветительного прибора Айсберг 2х36Вт, мы уже описывали в нашей статье «Схема подключения люминесцентного светильника».

Теперь, в общих чертах познакомившись с устройством люминесцентного светильника, можно переходить к его установке. В следующем материале «Установка люминесцентного светильника», мы подробно описываем весь процесс сборки и установки светильника с люминесцентными лампами. Для лучшего понимания устройства люминесцентного светильника, обязательно ознакомьтесь с этой статьей. Там довольно подробно оказаны все компоненты светильника, их взаимодействие и многое другое.

Все вопросы, которые у вас возникли после прочтения материала, задавайте в комментариях к статье, постараемся помочь!

Лампы люминесцентные – Электросистемы

Как купить люминесцентные ламы?

Компания Электросистемы предлагает к продаже как светильники с КЛЛ, так и сами люминесцентные лампы торговых марок TDM, Световые технологии, LEDEL и др.

Если Вы хотите приобрести люминесцентные лампы в розницу по низкой цене, Вы можете сделать это в магазине Электромаркет г. Хабаровск или в магазинах Электросистемы в Комсомольске-на-Амуре, Благовещенске, Биробиджане. Адреса указаны в разделе сайта КОНТАКТЫ.

Если Вы хотите заключить договор на оптовые поставки по индивидуальным условиям, Вам нужно связаться с менеджерами по телефонам, указанным для Вашего региона в разделе сайта КОНТАКТЫ.

Принцип работы люминесцентной лампы

При работе люминесцентной лампы между двумя электродами находящимися в противоположных концах лампы возникает тлеющий электрический разряд. Лампа заполнена парами ртути и проходящий ток приводит к появлению УФ излучения. Это излучение невидимо для человеческого глаза, поэтому его преобразуют в видимый свет с помощью явления люминесценции. Внутренние стенки лампы покрыты специальным веществом — люминофором, которое поглощает УФ излучение и излучает видимый свет. Изменяя состав люминофора можно менять оттенок свечения лампы.

Люминесцентные лампы с термокатодом относятся к типу газоразрядных источников света. Наиболее распространены ртутные люминесцентные лампы, в которых в парах ртути происходит разряд, излучающий в ультрафиолетовом спектре.

Основное преимущество люминесцентных ламп перед лампами накаливания – большая световая отдача и более долгий срок службы (до 20 раз больше). Замена люминесцентными лампами традиционных ламп накаливания дает ощутимую выгоду за счет экономии электроэнергии.

Хотя есть у этих ламп и недостатки. Самые существенные:

большие размеры,
неустойчивая работа при низких температурах,
сложность схемы включения, наличие стробоскопического эффекта,
необходимость в утилизации установленным способом.

Параметры люминесцентных ламп

Технические характеристики

Лампы люминесцентные типа лд, лб 18, 20, 36, 40 – относятся к типу ламп низкого давления, они работают в электрических сетях переменного тока напряжением 127 – 220 В, частотой 50 Гц.
Мощность: – от 18 до 80 Вт.
Световой поток: – от 880 до 5200 лм.
Срок службы и кпд люминесцентных ламп во много раз выше, чем у ламп накаливания.

Для правильной утилизации люди иногда ищут в сети информацию о том, сколько весит люминесцентная лампа. По условиям утилизации отработанные лампы не должны попадать в контейнеры с бытовыми отходами. Они хранятся отдельно и вывозятся для уничтожения специальными организациями. Прием ламп у населения осуществляется по весу. Средний вес люминесцентной лампы – около 170 грамм.

На данный момент существует огромный выбор форм, длины и размеров люминесцентных ламп, который удовлетворит любым запросам к комплектации систем освещения самых разных помещений.

Виды и типы люминесцентных ламп

Производители люминесцентных ламп выпускают самые разные формы и виды своей продукции, рассчитанные на использование в различных сферах человеческой жизни. Наиболее распространены следующие:

Люминесцентные трубчатые лампы (линейные) Они выполнены в форме прямой трубки. На фото люминесцентные лампы узнаются сразу именно за счет трубчатой формы цоколя. Диаметр трубки обозначается так называемым Т-размером. После буквы Т идет значение диаметра в восьмых частях дюйма. Например, существуют люминесцентные лампы т4 (t4 – в иностранной литературе и обозначениях), т5 (t5), т8 (t8) и т. д. Так маркировка T8 обозначает размер в 26мм, а T12 – в 38 мм.
U-образная люминесцентная лампа – имеет укороченную длину и цоколи с одной стороны.
Также различают лампы люминесцентные кольцевые, с четырехштырьковым цоколем. Кольцо лампы бывает трех различных диаметров.
Лампы люминесцентные ультрафиолетовые – альтернатива лампам накаливания, они применяются в различных типах облучателей, использующих фотохимическое и биологическое действие ультрафиолетового света.
Компактные люминесцентные лампы (для светильников), имеющие меньшие размеры по сравнению с обычной колбчатой лампой. Иногда они обозначаются аббревиатурой ККП. В продаже можно встретить люминесцентные энергосберегающие компактные лампы (ККП), специально предназначенные для установки в стандартный патрон для ламп накаливания. В этом случае они имеют встроенный электронный балласт.

Значительно меньшая температура нагрева позволяет использовать компактные люминесцентные лампы большой мощности даже в бра, светильниках и люстрах, где использование ламп накаливания соответствующей мощности просто невозможно из-за риска оплавления пластмассовых деталей патрона.

Маркировка люминесцентных ламп:

Л – люминесцентная лампа;
Б – белого цвета;
Д – дневного цвета;
У – универсальная.
Буква G указывает на тип цоколя.
Буква W – на напряжение, например, лампа люминесцентная 6w.

Так, например, люминесцентная лампа 8w g5 расшифровывается как лампа на 8 ватт, тип цоколя – G5. Буквой иногда может обозначаться и торговая марка. Например, люминесцентные лампы ge – в данном случае маркировка указывает на производителя GeneralElectrics.

Применение люминесцентных ламп охватывает многие сферы человеческой деятельности: освещение жилых и общественных помещений. Также используют люминесцентные лампы для растений, аквариума, подсветки рекламных конструкций, зданий, аварийное освещение, и т.д.

Устройство энергосберегающей лампы. Схема и ремонт.

Схема и ремонт люминесцентных энергосберегающих ламп

В настоящее время всё большее распространение получают так называемые люминесцентные энергосберегающие лампы. В отличие от обычных люминесцентных ламп с электромагнитным балластом, в энергосберегающих лампах с электронным балластом используется специальная схема.

Благодаря этому такие лампы легко установить в патрон взамен обычной лампочки накаливания со стандартным цоколем E27 и E14. Именно о бытовых люминесцентных лампах с электронным балластом далее и пойдёт речь.

Отличительные особенности люминесцентных ламп от обычных ламп накаливания.

Люминесцентные лампы не зря называют энергосберегающими, так как их применение позволяет снизить энергопотребление на 20 – 25 %. Их спектр излучения более соответствует естественному дневному свету. В зависимости от состава применяемого люминофора можно изготавливать лампы с разным оттенком свечения, как более тёплых тонов, так и холодных. Следует отметить, что люминесцентные лампы более долговечны, чем лампы накаливания. Конечно, многое зависит от качества конструкции и технологии изготовления.

Устройство компактной люминесцентной лампы (КЛЛ).

Компактная люминесцентная лампа с электронным балластом (сокращённо КЛЛ) состоит из колбы, электронной платы и цоколя E27 (E14), с помощью которого она устанавливается в стандартном патроне.

Внутри корпуса размещается круглая печатная плата, на которой собран высокочастотный преобразователь. Преобразователь при номинальной нагрузке имеет частоту 40 – 60 кГц. В результате того, что используется довольно высокая частота преобразования, устраняется “моргание”, свойственное люминесцентным лампам с электромагнитным балластом (на основе дросселя), которые работают на частоте электросети 50 Гц. Принципиальная схема КЛЛ показана на рисунке.

По данной принципиальной схеме собираются в основном достаточно дешёвые модели, к примеру, выпускаемые под брендом Navigator и ERA. Если вы используете компактные люминесцентные лампы, то, скорее всего они собраны по приведённой схеме. Разброс указанных на схеме значений параметров резисторов и конденсаторов реально существует. Это связано с тем, что для ламп разной мощности применяются элементы с разными параметрами. В остальном схемотехника таких ламп мало чем отличается.

Разберёмся подробнее в назначении радиоэлементов, показанных на схеме. На транзисторах VT1 и VT2 собран высокочастотный генератор. В качестве транзисторов VT1 и VT2 используются кремниевые высоковольтные n-p-n транзисторы серии MJE13003 в корпусе TO-126. Обычно на корпусе этих транзисторов указываются только цифровой индекс 13003. Также могут применяться транзисторы MPSA42 в более миниатюрном корпусе формата TO-92 или аналогичные высоковольтные транзисторы.

Миниатюрный симметричный динистор DB3 (VS1) служит для автозапуска преобразователя в момент подачи питания. Внешне динистор DB3 выглядит как миниатюрный диод. Схема автозапуска необходима, т.к преобразователь собран по схеме с обратной связью по току и поэтому сам не запускается. В маломощных лампах динистор может отсутствовать вообще.

Диодный мост, выполненный на элементах VD1 – VD4 служит для выпрямления переменного тока. Электролитический конденсатор С2 сглаживает пульсации выпрямленного напряжения. Диодный мост и конденсатор С2 являются простейшим сетевым выпрямителем. С конденсатора C2 постоянное напряжение поступает на преобразователь. Диодный мост может выполняться как на отдельных элементах (4 диодах), либо может применяться диодная сборка.

При своей работе преобразователь генерирует высокочастотные помехи, которые нежелательны. Конденсатор С1, дроссель (катушка индуктивности) L1 и резистор R1 препятствуют распространению высокочастотных помех по электросети. В некоторых лампах, видимо из экономии 🙂 вместо L1 устанавливают проволочную перемычку. Также, во многих моделях нет предохранителя FU1, который указан на схеме. В таких случаях, разрывной резистор R1 также играет роль простейшего предохранителя. В случае неисправности электронной схемы потребляемый ток превышает определённое значение, и резистор сгорает, разрывая цепь.

Дроссель L2 обычно собран на Ш-образном ферритовом магнитопроводе и внешне выглядит как миниатюрный броневой трансформатор. На печатной плате этот дроссель занимает довольно внушительное пространство. Обмотка дросселя L2 содержит 200 – 400 витков провода диаметром 0,2 мм. Также на печатной плате можно найти трансформатор, который указан на схеме как T1. Трансформатор T1 собран на кольцевом магнитопроводе с наружным диаметром около 10 мм. На трансформаторе намотаны 3 обмотки монтажным или обмоточным проводом диаметром 0,3 – 0,4 мм. Число витков каждой обмотки колеблется от 2 – 3 до 6 – 10.

Колба люминесцентной лампы имеет 4 вывода от 2 спиралей. Выводы спиралей подключаются к электронной плате методом холодной скрутки, т.е без пайки и прикручены на жёсткие проволочные штыри, которые впаяны в плату. В лампах малой мощности, имеющих малые габариты, выводы спиралей запаиваются непосредственно в электронную плату.

Ремонт бытовых люминесцентных ламп с электронным балластом.

Производители компактных люминесцентных ламп заявляют, что их ресурс в несколько раз больше, чем обычных ламп накаливания. Но, несмотря на это бытовые люминесцентные лампы с электронным балластом выходят из строя довольно часто.

Связано это с тем, что в них применяются электронные компоненты, не рассчитанные на перегрузки. Также стоит отметить высокий процент бракованных изделий и невысокое качество изготовления. По сравнению с лампами накаливания стоимость люминесцентных довольно высока, поэтому ремонт таких ламп оправдан хотя бы в личных целях. Практика показывает, что причиной выхода из строя служит в основном неисправность электронной части (преобразователя). После несложного ремонта работоспособность КЛЛ полностью восстанавливается и это позволяет сократить денежные расходы.

Перед тем, как начать рассказ о ремонте КЛЛ, затронем тему экологии и безопасности.

Опасность люминесцентных ламп и рекомендации по использованию.

Несмотря на свои положительные качества люминесцентные лампы вредны как для окружающей среды, так и для здоровья человека. Дело в том, что в колбе присутствуют пары ртути. Если её разбить, то опасные пары ртути попадут в окружающую среду и, возможно, в организм человека. Ртуть относят к веществам 1-ого класса опасности.

При повреждении колбы необходимо покинуть на 15 – 20 минут помещение и сразу же провести принудительное проветривание комнаты. Необходимо внимательно относиться к эксплуатации любых люминесцентных ламп. Следует помнить, что соединения ртути, применяемые в энергосберегающих лампах опаснее обычной металлической ртути. Ртуть способна оставаться в организме человека и наносить вред здоровью.

Кроме указанного недостатка необходимо отметить, что в спектре излучения люминесцентной лампы присутствует вредное ультрафиолетовое излучение. При длительном нахождении близко с включенной люминесцентной лампой возможно раздражение кожи, так как она чувствительна к ультрафиолету.

Наличие в колбе высокотоксичных соединений ртути является главным мотивом экологов, которые призывают сократить производство люминесцентных ламп и переходить к более безопасным светодиодным.

Разборка люминесцентной лампы с электронным балластом.

Несмотря на простоту разборки компактной люминесцентной лампы, следует быть аккуратным и не допускать разбития колбы. Как уже говорилось, внутри колбы присутствуют пары ртути, опасные для здоровья. К сожалению, прочность стеклянных колб невысока и оставляет желать лучшего.

Для того чтобы вскрыть корпус где размещена электронная схема преобразователя, необходимо острым предметом (узкой отвёрткой) разжать пластмассовую защёлку, которая скрепляет две пластмассовые части корпуса.

Далее следует отсоединить выводы спиралей от основной электронной схемы. Делать это лучше узкими плоскогубцами подхватив конец вывода провода спирали и отмотать витки с проволочных штырей. После этого стеклянную колбу лучше поместить в надёжное место, чтобы не допустить её разбития.

Оставшаяся электронная плата соединена двумя проводниками со второй частью корпуса, на которой смонтирован стандартный цоколь E27 (E14).

Восстановление работоспособности ламп с электронным балластом.

При восстановлении КЛЛ первым делом следует проверить целостность нитей накала (спиралей) внутри стеклянной колбы. Целостность нитей накала просто проверить с помощью обычного омметра. Если сопротивление нитей мало (единицы Ом), то нить исправна. Если же при замере сопротивление бесконечно велико, то нить накала перегорела и применить колбу в данном случае невозможно.

Наиболее уязвимыми компонентами электронного преобразователя, выполненного на основе уже описанной схемы (см. принципиальную схему), являются конденсаторы.

Если люминесцентная лампа не включается, то следует проверить на пробой конденсаторы C3, C4, C5. При перегрузках эти конденсаторы выходят из строя, т.к приложенное напряжение превосходит напряжение, на которое они рассчитаны. Если лампа не включается, но колба светиться в районе электродов, то возможно пробит конденсатор C5.

В таком случае преобразователь исправен, но поскольку конденсатор пробит, то в колбе не возникает разряд. Конденсатор C5 входит в колебательный контур, в котором в момент запуска возникает высоковольтный импульс, приводящий к появлению разряда. Поэтому если конденсатор пробит, то лампа не сможет нормально перейти в рабочий режим, а в районе спиралей будет наблюдаться свечение, вызываемое разогревом спиралей.

Холодный и горячий режим запуска люминесцентных ламп.

Бытовые люминесцентные лампы бывают двух типов:

Если КЛЛ загорается сразу после включения, то в ней реализован холодный запуск. Данный режим плох тем, что в таком режиме катоды лампы предварительно не прогреваются. Это может привести к перегоранию нитей накала вследствие протекания импульса тока.

Для люминесцентных ламп более предпочтителен горячий запуск. При горячем запуске лампа загорается плавно, в течение 1-3 секунд. В течение этих несколько секунд происходит разогрев нитей накала. Известно, что холодная нить накала имеет меньшее сопротивление, чем разогретая. Поэтому, при холодном запуске через нить накала проходит значительный импульс тока, который может со временем вызвать её перегорание.

Для обычных ламп накаливания холодный запуск является стандартным, поэтому многие знают, что они сгорают как раз в момент включения.

Для реализации горячего запуска в лампах с электронным балластом применяется следующая схема. Последовательно с нитями накала включается позистор (PTC – терморезистор). На принципиальной схеме этот позистор будет подключен параллельно конденсатору С5.

В момент включения в результате резонанса на конденсаторе С5, а, следовательно, и на электродах лампы возникает высокое напряжение, необходимое для её зажжения. Но в таком случае нити накала плохо прогреты. Лампа включается мгновенно. В данном случае параллельно С5 подключен позистор. В момент запуска позистор имеет низкое сопротивление и добротность контура L2C5 значительно меньше.

В результате напряжение резонанса ниже порога зажжения. В течение нескольких секунд позистор разогревается и его сопротивление увеличивается. В это же время разогреваются и нити накала. Добротность контура возрастает и, следовательно, растёт напряжение на электродах. Происходит плавный горячий запуск лампы. В рабочем режиме позистор имеет высокое сопротивление и не влияет на рабочий режим.

Нередки случаи, что выходит из строя как раз этот позистор, и лампа попросту не включается. Поэтому при ремонте ламп с балластом следует обратить на него внимание.

Довольно часто сгорает низкоомный резистор R1, который, как уже говорилось, играет роль предохранителя.

Активные элементы, такие как транзисторы VT1, VT2, диоды выпрямительного моста VD1 –VD4 также стоит проверить. Как правило, причиной их неисправности служит электрический пробой p-n переходов. Динистор VS1 и электролитический конденсатор С2 на практике редко выходят из строя.

Главная &raquo Мастерская &raquo Текущая страница

Также Вам будет интересно узнать:

Люминесцентные лампы

Люминесцентные лампы используются в промышленном машинном зрении для освещения больших площадей. Таким образом можно освещать даже целые помещения зала, станции наполнения и укладки на поддоны, агрегаты и т. Д. Однако для обработки изображений их всегда следует использовать в сочетании с электронным балластом, чтобы избежать эффекта мерцания в получаемом изображении камеры. На самом деле они используются только в форме стержня, трубки круглой формы встречаются довольно редко.

Видео: 50 Гц-мерцание флуоресцентного освещения в замедленной съемке

Типичные свойства, используемые в промышленном машинном зрении

Принцип действия люминесцентной лампы

Люминесцентные лампы также обычно называют «неоновым светом» или люминесцентным светом. Люминесцентная лампа построена по принципу газоразрядной лампы низкого давления. Благородный газ (неон / аргон) вместе с небольшим количеством паров ртути ионизируется с помощью напряжения зажигания. Таким образом, смесь становится электропроводной, образуется высокоэнергетическая плазма низкого давления.

Эта возможность генерировать свет основана на электронных переходах в атомных структурах газовой смеси. Выходящие электроны переходят с более высоких уровней энергии на более низкие и при этом излучают в основном ультрафиолетовый свет.Из-за очень дискретных атомных переходов для парогазоразрядных ламп характерны довольно узкополосные спектры излучения.

Видимый спектр обычной неоновой трубки (типичный пример

Для того, чтобы излучать видимый дневной свет, трубка изнутри покрыта флуоресцентными веществами (= люминесцентным материалом).

Эти покрытия поглощают нежелательное УФ-излучение и излучают разные цвета в зависимости от газового наполнения трубки и покрытия. Пробирки доступны в продаже в различных оттенках белого (например, теплый белый, нейтральный белый, дневной белый и т. Д.). Цветной свет также возможен, но не очень часто используется для промышленной обработки изображений.

Важное значение для промышленного машинного зрения

Неоновый свет никогда не генерирует непрерывный спектр излучения, а состоит из разных отдельных диапазонов длин волн.
Несмотря на кажущийся долгий срок службы, составляющий несколько тысяч часов, после нескольких месяцев непрерывной работы следует допустить значительную потерю яркости.Решить эту проблему можно путем циклической замены трубок. Поскольку одна лампа часто содержит несколько трубок, их заменяют временно смещенными. Если прибл. Установлено 4 трубки, одна из трубок заменяется каждые четыре-шесть недель. В среднем лампы остаются в эксплуатации от 4 до 6 месяцев. Возраст, яркость, цветовая температура и т. Д. Всегда представляют собой смесь нескольких пробирок.
При использовании люминесцентных ламп строго требуется электронный балласт. Типичный эффект мерцания на частоте 50 Гц очень мешает при любой надлежащей проверке, с помощью балласта 25 кГц этих проблем можно в основном избежать.
Чем больше время работы, тем сильнее повреждается флуоресцентный слой, который преобразует УФ-свет в видимый свет. Со временем лампа будет излучать более коротковолновый свет. Для критических цветных приложений баланс белого следует выполнять периодически, а отдельные лампы следует регулярно заменять в циклическом режиме.

Люминесцентная лампа – Энциклопедия Нового Света

Ассорти из люминесцентных ламп .Сверху две компактные люминесцентные лампы, снизу две штатные лампы. Спичка показана для масштаба.

Люминесцентная лампа представляет собой газоразрядную лампу, которая использует электричество для возбуждения паров ртути в аргоне или неоне, в результате чего образуется плазма, излучающая коротковолновый ультрафиолетовый свет. Затем этот свет заставляет люминофор флуоресцировать, производя видимый свет.

В отличие от ламп накаливания, люминесцентные лампы всегда требуют балласта для регулирования потока энергии через лампу. В обычных трубных приспособлениях – обычно 4 фута (120 сантиметров) или 8 футов (240 сантиметров) – балласт заключен в приспособление.Компактные люминесцентные лампы могут иметь обычный балласт, расположенный в светильнике, или они могут иметь балласты, встроенные в лампы, что позволяет использовать их в патронах, обычно используемых для ламп накаливания.

Поскольку люминесцентные лампы потребляют значительно меньше энергии, чем лампы накаливания, правительства и промышленность поощряют замену традиционных ламп накаливания люминесцентными лампами в рамках разумной экологической и энергетической политики.

История

Самым ранним предком люминесцентной лампы, вероятно, является устройство Генриха Гейслера, который в 1856 году получил голубоватое свечение от газа, который был запечатан в трубке и возбужден индукционной катушкой.

На Всемирной выставке 1893 года на Всемирной Колумбийской выставке в Чикаго, штат Иллинойс, были представлены люминесцентные лампы Николы Теслы.

В 1894 году Д. Макфарлейн Мур создал лампу Мура, коммерческую газоразрядную лампу, предназначенную для конкуренции с лампой накаливания его бывшего начальника Томаса Эдисона. Используемые газы представляли собой азот и диоксид углерода, излучающие соответственно розовый и белый свет, и имели умеренный успех.

В 1901 году Питер Купер Хьюитт продемонстрировал ртутную лампу, которая излучала свет сине-зеленого цвета и, таким образом, была непригодна для большинства практических целей.Однако он был очень близок к современному дизайну и имел гораздо более высокий КПД, чем лампы накаливания.

В 1926 году Эдмунд Гермер и его коллеги предложили увеличить рабочее давление внутри трубки и покрыть трубку флуоресцентным порошком, который преобразует ультрафиолетовый свет, излучаемый возбужденной плазмой, в более однородный белый свет. Сегодня Гермер известен как изобретатель люминесцентной лампы.

General Electric позже купила патент Гермера и под руководством Джорджа Э.К 1938 году Инман ввел люминесцентную лампу в широкое коммерческое использование.

Принципы работы

Основной принцип работы люминесцентной лампы основан на неупругом рассеянии электронов. Падающий электрон (испускаемый катушками проволоки, образующими катодный электрод) сталкивается с атомом газа (например, ртути, аргона или криптона), используемого в качестве излучателя ультрафиолета. Это заставляет электрон в атоме временно подпрыгивать на более высокий энергетический уровень, чтобы поглотить часть или всю кинетическую энергию, доставленную сталкивающимся электроном.Вот почему столкновение называется «неупругим», так как часть энергии поглощается. Это более высокое энергетическое состояние нестабильно, и атом будет излучать ультрафиолетовый фотон, когда электрон атома возвращается на более низкий, более стабильный энергетический уровень. Фотоны, которые испускаются из выбранных газовых смесей, как правило, имеют длину волны в ультрафиолетовой части спектра. Человеческий глаз не видит его, поэтому его необходимо преобразовать в видимый свет. Это делается с помощью флуоресценции. Это флуоресцентное преобразование происходит в люминофорном покрытии на внутренней поверхности люминесцентной лампы, где ультрафиолетовые фотоны поглощаются электронами в атомах люминофора, вызывая аналогичный скачок энергии, а затем снижается с испусканием следующего фотона.Фотон, испускаемый в результате этого второго взаимодействия, имеет меньшую энергию, чем тот, который его вызвал. Химические вещества, входящие в состав люминофора, специально подобраны так, чтобы эти испускаемые фотоны имели длину волны, видимую человеческим глазом. Разница в энергии между поглощенным ультрафиолетовым фотоном и испускаемым фотоном видимого света идет на нагрев покрытия люминофора.

Механизм светового производства

Крупный план катодов и анодов бактерицидной лампы (по существу аналогичная конструкция без люминесцентного люминофора, что позволяет видеть электроды) Нефильтрованное ультрафиолетовое свечение бактерицидной лампы создается разрядом паров ртути низкого давления (идентичным таковому в люминесцентной лампе) в оболочке из плавленого кварца без покрытия.

Люминесцентная лампа наполнена газом, содержащим пары ртути низкого давления и аргон (или ксенон), реже аргон-неон, а иногда даже криптон.Внутренняя поверхность колбы покрыта флуоресцентным (и часто слегка фосфоресцирующим) покрытием, состоящим из различных смесей солей фосфора металлов и редкоземельных элементов. Катод колбы обычно изготавливается из спирального вольфрама, покрытого смесью оксидов бария, стронция и кальция (выбранной для того, чтобы иметь относительно низкую температуру термоэлектронной эмиссии). Когда включается свет, электроэнергия нагревает катод настолько, что он испускает электроны. Эти электроны сталкиваются и ионизируют атомы благородного газа в колбе, окружающей нить, с образованием плазмы в процессе ударной ионизации.В результате лавинной ионизации проводимость ионизированного газа быстро возрастает, позволяя протекать через лампу более высоким токам. Ртуть, которая существует в точке стабильного равновесного давления пара около одной части на тысячу во внутренней части трубки (с давлением благородного газа, обычно составляющим около 0,3 процента стандартного атмосферного давления), затем также ионизируется, вызывая ее выделение. свет в ультрафиолетовой (УФ) области спектра преимущественно на длинах волн 253.7 нанометров и 185 нанометров. Эффективность флуоресцентного освещения во многом обязана тому факту, что ртутные разряды низкого давления излучают около 65 процентов своего общего света на линии 254 нм (также около 10-20 процентов света, излучаемого в УФ, приходится на линию 185 нм). УФ-свет поглощается флуоресцентным покрытием лампы, которое повторно излучает энергию на более низких частотах (более длинные волны: две интенсивные линии с длинами волн 440 и 546 нм появляются на коммерческих люминесцентных трубках) (см. Стоксов сдвиг) для излучения видимого света.Смесь люминофоров контролирует цвет света и вместе со стеклом колбы предотвращает утечку вредного ультрафиолетового света.

Электрические аспекты эксплуатации

Люминесцентные лампы представляют собой устройства с отрицательным сопротивлением, поэтому, когда через них проходит больше тока (больше ионизированного газа), электрическое сопротивление люминесцентной лампы падает, позволяя протекать еще большему току. Люминесцентная лампа, подключенная непосредственно к сети постоянного напряжения, может быстро самоуничтожиться из-за неограниченного протекания тока.Чтобы предотвратить это, люминесцентные лампы должны использовать вспомогательное устройство, обычно называемое балластом, для регулирования тока, протекающего через лампу.

Хотя балласт может быть (и иногда бывает) таким же простым, как резистор, значительная мощность тратится впустую в резистивном балласте, поэтому балласты обычно используют вместо него реактивное сопротивление (индуктор или конденсатор). Для работы от сети переменного тока обычно используется простой индуктор (так называемый «магнитный балласт»). В странах, где используется сеть переменного тока на 120 В, сетевого напряжения недостаточно для освещения больших люминесцентных ламп, поэтому балласт для этих больших люминесцентных ламп часто представляет собой повышающий автотрансформатор со значительной индуктивностью рассеяния (чтобы ограничить ток).Любая форма индуктивного балласта может также включать конденсатор для коррекции коэффициента мощности.

В прошлом люминесцентные лампы иногда работали напрямую от источника постоянного тока с напряжением, достаточным для зажигания дуги. В этом случае не возникало сомнений в том, что балласт должен быть резистивным, а не реактивным, что приводит к потерям мощности в балластном резисторе. Кроме того, при непосредственном питании от постоянного тока полярность питания лампы должна быть изменена каждый раз при запуске лампы; в противном случае ртуть скапливается на одном конце трубки.В настоящее время люминесцентные лампы практически никогда не работают напрямую от постоянного тока; вместо этого инвертор преобразует постоянный ток в переменный и обеспечивает функцию ограничения тока, как описано ниже для электронных балластов.

В более сложных балластах могут использоваться транзисторы или другие полупроводниковые компоненты для преобразования сетевого напряжения в высокочастотный переменный ток, а также для регулирования тока в лампе. Их называют «электронными балластами».

Люминесцентные лампы, которые работают непосредственно от сети переменного тока, будут мигать с удвоенной частотой сети, поскольку мощность, подаваемая на лампу, падает до нуля дважды за цикл.Это означает, что свет мерцает со скоростью 120 раз в секунду (Гц) в странах, которые используют переменный ток с частотой 60 циклов в секунду (60 Гц), и 100 раз в секунду в странах, которые используют 50 Гц. Этот же принцип может также вызвать гудение от люминесцентных ламп, фактически от их балласта. И раздражающий гул, и мерцание устранены в лампах, в которых используется высокочастотный электронный балласт, например, во все более популярной компактной люминесцентной лампе.

Хотя большинство людей не могут непосредственно увидеть мерцание 120 Гц, некоторые люди ^[1] сообщают, что мерцание 120 Гц вызывает напряжение глаз и головную боль.Доктор Дж. Вейч обнаружил, что люди лучше читают, используя высокочастотные (20-60 кГц) электронные балласты, чем магнитные балласты (120 Гц). ^[2]

В некоторых случаях люминесцентные лампы, работающие на частоте сети, могут также вызывать мерцание на самой частоте сети (50 или 60 Гц), что заметно для большего количества людей. Это может произойти в последние несколько часов срока службы лампы, когда катодное эмиссионное покрытие на одном конце почти закончилось, и этот катод начинает испытывать трудности с испусканием достаточного количества электронов в газовый наполнитель, что приводит к небольшому выпрямлению и, следовательно, неравномерному световому выходу в положительном и отрицательные рабочие циклы сети.Мерцание частоты сети также иногда может исходить от самых концов трубок, поскольку каждый трубчатый электрод поочередно работает как анод и катод в течение каждой половины цикла сети и создает немного отличающуюся диаграмму светового потока в анодном или катодном режиме (это было более серьезная проблема с трубками, возникшая более 40 лет назад, и в результате многие фитинги той эпохи закрывали концы трубок из поля зрения). Мерцание на сетевой частоте более заметно периферическим зрением, чем в центре взгляда.

Способ “запуска” люминесцентной лампы

A подогревает цепь люминесцентной лампы с помощью автоматического пускового выключателя А подогрев люминесцентная лампа «стартер» (автоматический пусковой выключатель)

Атомы ртути в люминесцентной лампе должны быть ионизированы до того, как дуга сможет «зажигать» внутри лампы. Для небольших ламп для зажигания дуги не требуется большого напряжения, и запуск лампы не представляет проблемы, но для больших ламп требуется значительное напряжение (в диапазоне от тысячи вольт).

В некоторых случаях это происходит именно так: мгновенный запуск люминесцентные лампы просто используют достаточно высокое напряжение, чтобы разрушить столб газа и ртути и тем самым запустить дугу. Эти трубки можно идентифицировать по тому факту, что

Они имеют по одному штифту на каждом конце трубки
Патроны, в которые они вставляются, имеют “разъединяющую” розетку на низковольтном конце, чтобы обеспечить автоматическое отключение сетевого тока, чтобы человек, заменяющий лампу, не мог получить удар электрическим током высокого напряжения.

В других случаях, должно быть предусмотрено отдельное средство помощи при запуске.Некоторые люминесцентные конструкции (лампы предварительного нагрева) используют комбинацию нити накала / катода на каждом конце лампы в сочетании с механическим или автоматическим переключателем (см. Фото), который первоначально соединяет нити накала последовательно с балластом и, таким образом, предварительно нагревает нити перед включением. зажигая дугу.

Эти системы являются стандартным оборудованием в странах с напряжением питания 240 В и обычно используют пускатель накаливания. Раньше также использовались 4-контактные термовыключатели и ручные переключатели. Электронные пускатели также иногда используются с этими электромагнитными балластными устройствами.

Во время предварительного нагрева нити испускают электроны в газовый столб за счет термоэлектронной эмиссии, создавая тлеющий разряд вокруг нитей. Затем, когда пусковой переключатель размыкается, индуктивный балласт и небольшой конденсатор на пусковом переключателе создают высокое напряжение, которое зажигает дугу. В этих системах удар трубки надежен, но стартеры накаливания часто повторяют цикл несколько раз, прежде чем лампа остается зажженной, что вызывает нежелательное мигание во время запуска. Старые устройства термического пуска в этом отношении показали себя лучше.

После удара по трубке падающий основной разряд сохраняет нить накала / катод горячей, позволяя продолжать излучение.

Если трубка не ударяется или ударяется, а затем гаснет, последовательность запуска повторяется. При использовании автоматических пускателей, таких как стартеры накаливания, неисправная лампа будет бесконечно циклически повторяться, мигая снова и снова, поскольку стартер многократно запускает изношенную лампу, а затем лампа быстро гаснет, поскольку эмиссии недостаточно для поддержания нагрева катодов, и лампа Сила тока слишком мала, чтобы оставить пусковой механизм открытым.Это вызывает визуально неприятное частое яркое мигание и запускает балласт при температуре выше расчетной. При повороте стартера на четверть оборота против часовой стрелки он отключится, размыкая цепь.

У некоторых более продвинутых пускателей в этой ситуации истекает время ожидания, и они не пытаются повторять пуски, пока не будет сброшено питание. В некоторых старых системах для обнаружения повторных попыток пуска использовалось тепловое отключение сверхтока. Это требует ручного сброса.

Более новая конструкция балласта с быстрым запуском предусматривает использование силовых обмоток накала внутри балласта; они быстро и непрерывно нагревают нити / катоды с помощью переменного тока низкого напряжения.При запуске не возникает индуктивных всплесков напряжения, поэтому лампы обычно следует устанавливать рядом с заземленным отражателем, чтобы тлеющий разряд мог распространяться по трубке и вызывать дуговый разряд.

Электронные балласты часто возвращаются к стилю между стилями предварительного нагрева и быстрого запуска: конденсатор (или иногда автоматически отключающая цепь) может замкнуть цепь между двумя нитями накала, обеспечивая предварительный нагрев нити. Когда трубка загорается, напряжение и частота на лампе и конденсаторе обычно падают, поэтому ток конденсатора падает до низкого, но ненулевого значения.Обычно этот конденсатор и катушка индуктивности, которая обеспечивает ограничение тока при нормальной работе, образуют резонансный контур, увеличивая напряжение на лампе, чтобы она могла легко включиться.

Некоторые электронные балласты используют запрограммированный пуск. Выходная частота переменного тока начинается выше резонансной частоты выходной цепи балласта, и после того, как нити нагреваются, частота быстро уменьшается. Если частота приближается к резонансной частоте балласта, выходное напряжение возрастет настолько, что лампа загорится.Если лампа не загорается, электронная схема прекращает работу балласта.

Механизмы выхода из строя лампы по окончании срока службы

Режим отказа по окончании срока службы люминесцентных ламп зависит от того, как вы их используете, и от типа их ПРА. В настоящее время существует три основных режима отказа и четвертый, который начинает проявляться:

Кончилась смесь выбросов

Крупный план нити накала ртутной газоразрядной лампы низкого давления показывает белое покрытие из термоэлектронной смеси на центральной части катушки.

Покрытие, которое обычно состоит из смеси оксидов бария, стронция и кальция, при нормальном использовании разбрызгивается, что часто в конечном итоге приводит к выходу лампы из строя.

«Эмиссионная смесь» на нитях / катодах трубки необходима для того, чтобы электроны могли проходить в газ посредством термоэлектронной эмиссии при используемых рабочих напряжениях трубки. Смесь медленно распыляется путем бомбардировки электронами и ионами ртути во время работы, но большее количество распыляется каждый раз, когда лампа запускается с холодными катодами (метод запуска лампы и, следовательно, тип механизма управления оказывает значительное влияние на это).Лампы, работающие обычно менее трех часов при каждом включении, обычно исчерпывают эмиссионную смесь до того, как выйдут из строя другие части лампы. Распыленная эмиссионная смесь образует темные пятна на концах трубок, которые можно увидеть в старых трубках. Когда вся эмиссионная смесь исчезнет, катод не может пропустить достаточно электронов в газовую начинку, чтобы поддерживать разряд при расчетном рабочем напряжении трубки. В идеале, когда это происходит, механизм управления должен отключать трубку. Однако некоторые устройства управления будут обеспечивать достаточно повышенное напряжение для продолжения работы лампы в режиме с холодным катодом, что приведет к перегреву конца трубки и быстрому разрушению электродов и их поддерживающих проводов до тех пор, пока они не исчезнут полностью или стекло не потрескается, разрушив Заполнение газом низкого давления и прекращение выпуска газа.

Отказ электроники встроенного балласта

Относится только к компактным люминесцентным лампам со встроенными электрическими балластами. Отказ балластной электроники – это несколько случайный процесс, который следует стандартному профилю отказов для любых электронных устройств. Сначала наблюдается небольшой пик ранних отказов, за которым следует спад и неуклонное увеличение срока службы лампы. Срок службы электроники сильно зависит от рабочей температуры – обычно он сокращается вдвое на каждые 10 ° C повышения температуры. Указанный средний срок службы обычно составляет при температуре окружающей среды 25 ° C (это может варьироваться в зависимости от страны). В некоторых фитингах температура окружающей среды может быть намного выше этой, и в этом случае отказ электроники может стать преобладающим механизмом отказа. Точно так же использование компактного цоколя люминесцентных ламп приведет к более горячей электронике и сокращению среднего срока службы (особенно с более высокой номинальной мощностью). Электронные балласты должны быть спроектированы таким образом, чтобы отключать лампу, когда заканчивается смесь выбросов, как описано выше.В случае интегральных электронных балластов, поскольку они никогда не должны снова работать, это иногда достигается путем преднамеренного сгорания какого-либо компонента для окончательного прекращения работы.

Отказ люминофора

Эффективность люминофора падает во время использования. Приблизительно к 25000 часов работы это обычно будет вдвое меньше яркости новой лампы (хотя некоторые производители заявляют, что период полураспада у своих ламп намного больше). Лампы, у которых нет отказов системы эмиссии или встроенной балластной электроники, в конечном итоге разовьют этот режим отказа.Они все еще работают, но стали тусклыми и неэффективными. Процесс идет медленно и часто становится очевидным, только когда новая лампа работает рядом со старой.

В трубке заканчивается ртуть

Ртуть теряется из-за газового наполнения в течение всего срока службы лампы, так как она медленно поглощается стеклом, люминофором и электродами трубки, где больше не может работать. Исторически это не было проблемой, потому что в трубках был избыток ртути. Тем не менее, экологические проблемы в настоящее время приводят к созданию трубок с низким содержанием ртути, в которые гораздо точнее дозируют ртуть, достаточное для обеспечения ожидаемого срока службы лампы.Это означает, что потеря ртути возьмет верх из-за выхода из строя люминофора в некоторых лампах. Симптом сбоя аналогичен, за исключением того, что потеря ртути сначала вызывает увеличенное время разгона (время для достижения полного светового потока) и, наконец, заставляет лампу светиться тускло-розовым светом, когда ртуть заканчивается, а основной газ аргон берет верх в качестве первичный разряд.

Люминофоры и спектр излучаемого света

Многие люди находят цветовую гамму, создаваемую некоторыми люминесцентными лампами, резкой и неприятной.Иногда при флуоресцентном освещении у здорового человека может выглядеть болезненно размытый оттенок кожи. Это связано с двумя вещами.

Первой причиной является использование трубок плохого качества с низким индексом цветопередачи и высокой цветовой температурой, например «холодный белый». Они имеют плохое качество света, из-за чего доля красного света ниже идеальной, поэтому кожа имеет менее розовый цвет, чем при лучшем освещении.

Вторая причина связана с особенностями типа глаза и трубки.Естественный дневной свет с высокой цветовой температурой выглядит естественным при дневном освещении, но по мере снижения уровня освещения он становится для глаза все более холодным. При более низких уровнях освещенности человеческий глаз воспринимает более низкие цветовые температуры как нормальные и естественные. Большинство люминесцентных ламп имеют более высокую цветовую температуру, чем лампы накаливания 2700 K, а более холодные лампы не выглядят естественными для глаз при гораздо меньшем дневном освещении. Этот эффект зависит от люминофора лампы и применяется только к лампам с более высокой CCT при значительно ниже естественного дневного света.

Многие пигменты выглядят немного иначе при просмотре под люминесцентными лампами по сравнению с лампами накаливания. Это связано с разницей в двух свойствах: CCT и CRI.

CCT, цветовая температура, для освещения GLS с нитью накала составляет 2700 K, а для галогенного освещения – 3000 K, тогда как люминесцентные лампы широко доступны в диапазоне от 2700 K до 6800 K, что представляет собой значительную вариацию с точки зрения восприятия.

CRI, индекс цветопередачи, является мерой того, насколько хорошо сбалансированы различные цветовые компоненты белого света.Спектр лампы с теми же пропорциями R, G, B, что и у излучателя абсолютно черного тела, имеет индекс цветопередачи 100 процентов, но люминесцентные лампы достигают значений индекса цветопередачи от 50 до 99 процентов. Трубки с более низким индексом цветопередачи имеют несбалансированный цветовой спектр визуально низкого качества, что приводит к некоторому изменению воспринимаемого цвета. Например, пробирка с галогенфосфатом с низким CRI 6800 K, которая выглядит так же неприятно, как и кажется, сделает красные тускло-красные или коричневые.

Некоторая часть наименее приятного света исходит от трубок, содержащих старые люминофоры галофосфатного типа (химическая формула Ca ₅ (PO ₄) ₃ (F, Cl): Sb ³⁺, Mn ²⁺ ), обычно обозначаемый как «холодный белый».«Плохая цветопередача связана с тем, что этот люминофор в основном излучает желтый и синий свет и относительно мало зеленого и красного. На взгляд эта смесь кажется белой, но свет имеет неполный спектр. В люминесцентных лампах лучшего качества используются либо галофосфатное покрытие с более высоким индексом цветопередачи или смесь трифосфорных люминофоров на основе ионов европия и тербия, у которых полосы излучения более равномерно распределены по спектру видимого света. Галофосфатные и трифосфорные трубки с высоким индексом цветопередачи обеспечивают более естественную цветопередачу. человеческий глаз.

Использование

Люминесцентные лампы бывают разных форм и размеров. Все более популярными становятся компактные люминесцентные лампы (CF). Во многих компактных люминесцентных лампах вспомогательная электроника встроена в цоколь лампы, что позволяет им вставляться в обычный патрон лампы.

В США использование люминесцентного освещения в жилых помещениях остается низким (обычно ограничивается кухнями, подвалами, коридорами и другими помещениями), но школы и предприятия находят значительную экономию затрат на люминесцентные лампы и редко используют лампы накаливания.

В осветительных приборах часто используются люминесцентные лампы разных оттенков белого. В большинстве случаев это происходит из-за непонимания разницы или важности различных типов трубок. Смешивание типов трубок в фитингах также делается для улучшения цветопередачи трубок низкого качества.

В других странах использование люминесцентного освещения в жилых помещениях варьируется в зависимости от стоимости энергии, финансовых и экологических проблем местного населения, а также приемлемости светоотдачи.

В феврале 2007 года Австралия приняла закон, запрещающий к 2010 году большую часть продаж ламп накаливания. ^[3] ^[4] Хотя в законе не указано, какие альтернативы использовать австралийцы, компактные флуоресцентные лампы, скорее всего, будут быть первичной заменой.

Токсичность ртути

Поскольку люминесцентные лампы содержат ртуть, токсичный тяжелый металл, правительственные постановления во многих областях требуют специальной утилизации люминесцентных ламп отдельно от общих и бытовых отходов.Ртуть представляет наибольшую опасность для беременных женщин, младенцев и детей.

Свалки часто отказываются от люминесцентных ламп из-за высокого содержания в них ртути. Бытовые и коммерческие источники отходов часто обрабатываются по-разному.

Количество ртути в стандартной лампе может сильно различаться – от 3 до 46 мг. ^[5] Типичная четырехфутовая (120-сантиметровая) люминесцентная лампа Т-12 (а именно, F32T12) эпохи 2006 года содержит около 12 миллиграммов ртути. ^[6] Новые лампы содержат меньше ртути, а версии на 3-4 миллиграмма (например, F32T8) продаются как лампы с низким содержанием ртути.

Очистка от разбитых люминесцентных ламп

Сломанная люминесцентная лампа опаснее сломанной обычной лампы накаливания из-за содержания ртути. По этой причине безопасная очистка разбитых люминесцентных ламп отличается от очистки обычных битых стекол или ламп накаливания. Девяносто девять процентов ртути обычно содержится в люминофоре, особенно в лампах, срок службы которых близок. ^[7] Следовательно, типичная безопасная очистка обычно включает в себя тщательную утилизацию любого битого стекла, а также любого рассыпчатого белого порошка (флуоресцентное покрытие стекла) в соответствии с местными законами об опасных отходах.Влажное полотенце обычно используется вместо пылесоса для очистки стекла и порошка, в основном для уменьшения распространения порошка по воздуху.

Преимущества перед лампами накаливания

Люминесцентные лампы более эффективны, чем лампы накаливания такой же яркости. Это связано с тем, что большая часть потребляемой энергии преобразуется в полезный свет и меньше преобразуется в тепло, что позволяет люминесцентным лампам работать холоднее. Лампа накаливания может преобразовывать только 10% потребляемой мощности в видимый свет.Люминесцентная лампа, производящая столько полезной энергии видимого света, может потребовать от одной трети до одной четвертой количества потребляемой электроэнергии. Обычно люминесцентная лампа служит в 10-20 раз дольше, чем эквивалентная лампа накаливания. Если освещение используется в помещениях с кондиционированием воздуха, все потери ламп также должны быть устранены оборудованием для кондиционирования воздуха, что приводит к двойному штрафу за потери из-за освещения.

Более высокая начальная стоимость люминесцентной лампы более чем компенсируется более низким потреблением энергии в течение срока ее службы.Более длительный срок службы может также снизить затраты на замену лампы, обеспечивая дополнительную экономию, особенно там, где труд дорог. Поэтому он широко используется предприятиями по всему миру, но не домашними хозяйствами.

Ртуть, выбрасываемая в воздух при утилизации от 5 до 45 процентов люминесцентных ламп, ^[8] компенсируется тем фактом, что многие генераторы электроэнергии, работающие на угле, выбрасывают ртуть в воздух. Повышенная эффективность люминесцентных ламп помогает снизить выбросы силовых установок.

Недостатки

Проблема “эффекта удара”, возникающая при съемке фотографий или пленки при стандартном флуоресцентном освещении.
Люминесцентным лампам требуется балласт для стабилизации лампы и обеспечения начального напряжения зажигания, необходимого для начала дугового разряда; это увеличивает стоимость люминесцентных светильников, хотя часто один балласт используется для двух или более ламп. Некоторые типы балластов издают слышимое гудение или жужжание.
Обычные балласты для ламп не работают от постоянного тока.Если доступен источник постоянного тока с достаточно высоким напряжением для зажигания дуги, можно использовать резистор для балласта лампы, но это приведет к низкой эффективности из-за потери мощности в резисторе. Кроме того, ртуть имеет тенденцию мигрировать к одному концу трубки, приводя только к одному концу лампы, производящему большую часть света. Из-за этого эффекта лампы (или полярность тока) необходимо регулярно менять.
Люминесцентные лампы лучше всего работают при комнатной температуре (скажем, 68 градусов по Фаренгейту или 20 градусов по Цельсию).При гораздо более низких или более высоких температурах эффективность снижается, а при низких температурах (ниже нуля) стандартные лампы могут не запускаться. Для надежной работы вне помещений в холодную погоду могут потребоваться специальные лампы. Электрическая схема «холодного пуска» также была разработана в середине 1970-х годов.
Поскольку дуга довольно длинная по сравнению с газоразрядными лампами с более высоким давлением, количество света, излучаемого на единицу поверхности ламп, невелико, поэтому лампы имеют большие размеры по сравнению с источниками накаливания. Это сказывается на конструкции светильников, поскольку свет должен направляться из длинных трубок, а не из компактного источника. Однако во многих случаях полезна низкая сила света излучающей поверхности, поскольку она уменьшает блики.
Люминесцентные лампы не излучают ровный свет; вместо этого они мерцают (колеблются по интенсивности) со скоростью, которая зависит от частоты управляющего напряжения. Хотя это не так легко различить человеческим глазом, это может вызвать стробоскопический эффект, представляющий угрозу безопасности, например, в мастерской, где что-то, вращающееся с правильной скоростью, может казаться неподвижным, если освещено только люминесцентной лампой.Это также вызывает проблемы при записи видео, так как между периодическими показаниями сенсора камеры и колебаниями интенсивности люминесцентной лампы может наблюдаться «эффект биения». Частота наиболее заметна на компьютерных мониторах с ЭЛТ, настроенных на частоту обновления, аналогичную частоте лампочек, которые будут мерцать из-за эффекта биений. Чтобы устранить это мерцание, можно изменить частоту обновления монитора.
Лампы накаливания из-за тепловой инерции их элемента меньше меняют яркость, хотя эффект можно измерить с помощью инструментов. Это также меньшая проблема с компактными флуоресцентными лампами, поскольку они умножают частоту линии до невидимых уровней. Установки могут уменьшить эффект стробоскопа, используя пускорегулирующие балласты или управляя лампами на разных фазах многофазного источника питания.
Проблемы с точностью цветопередачи обсуждались выше.
Если специально не разработаны и не утверждены для регулирования затемнения, большинство люминесцентных осветительных приборов нельзя подключать к стандартному диммерному переключателю, используемому для ламп накаливания.За это ответственны два эффекта: форма волны напряжения, излучаемого стандартным диммером с фазовым управлением, плохо взаимодействует со многими балластами, и становится трудно поддерживать дугу в люминесцентной лампе при низких уровнях мощности. Многие установки требуют 4-контактных люминесцентных ламп и совместимых контроллеров для успешного затемнения люминесцентных ламп; эти системы стремятся поддерживать полностью нагретые катоды люминесцентной лампы даже при уменьшении тока дуги, способствуя легкой термоэлектронной эмиссии электронов в поток дуги.
Утилизация люминофора и небольшого количества ртути в трубках также представляет собой экологическую проблему по сравнению с утилизацией ламп накаливания. Для крупных коммерческих или промышленных пользователей люминесцентных ламп начинают становиться доступными услуги по переработке.
Обозначение труб
Примечание: информация в этом разделе может быть неприменима за пределами Северной Америки.
Лампы обычно обозначаются кодом, например F ## T ##, где F означает люминесцентные лампы, первое число указывает мощность в ваттах (или, как ни странно, длину в дюймах для очень длинных ламп), буква T указывает, что форма Луковица трубчатая, а последнее число – диаметр в восьмых дюйма.Типичные диаметры: T12 (1,5 дюйма или 38 миллиметров) для бытовых ламп со старыми магнитными балластами, T8 (1 дюйм или 25 миллиметров) для коммерческих энергосберегающих ламп с электронными балластами и T5 ( ⁵ ⁄ 8 дюймов или 16 миллиметров) для очень маленьких ламп, которые могут работать даже от устройства с батарейным питанием.
Лампы Slimline работают от пускового балласта с мгновенным запуском и узнаваемы по их одножильным цоколям.
Лампы с высоким выходом ярче и потребляют больше электрического тока, имеют разные концы на выводах, поэтому их нельзя использовать в неправильном приспособлении, и они имеют маркировку F ## T12HO или F ## T12VHO для очень высокой мощности.Примерно с начала до середины 1950-х годов и по сегодняшний день компания General Electric разработала и усовершенствовала лампу Power Groove с маркировкой F ## PG17. Эти лампы можно узнать по трубкам большого диаметра с рифлением.
U-образные трубки FB ## T ##, где B означает «изогнутые». Чаще всего они имеют то же обозначение, что и линейные трубы. Круглые лампы – это FC ## T #, с диаметром круга (, а не окружности или ватт), первое число, а второе число обычно равно 9 (29 мм) для стандартных светильников.
Цвет обычно обозначается WW для теплого белого, EW для усиленного (нейтрального) белого, CW для холодного белого (наиболее распространенного) и DW для голубоватого дневного белого. BL часто используется для черного света (обычно используется в средствах защиты от насекомых), а BLB – для обычных темно-голубых лампочек, которые имеют темно-фиолетовый цвет. Другие нестандартные обозначения применяются для огней для растений или огней для выращивания растений.
Philips использует числовые цветовые коды для цветов:
Низкая цветопередача
33 вездесущий холодный белый (4000 К)
32 теплый белый (3000 К)
27 гостиная теплый белый (2700 К)
Высокая цветопередача
9xy «Graphica Pro» / «De Luxe Pro» (xy00 K; например, «965» = 6500 K)
8xy (xy00 K; например, «865» = 6500 K)
840 холодный белый (4000 К)
830 теплый белый (3000 К)
827 теплый белый (2700 K)
Другое
09 Лампы для загара
08 Черный свет
05 Жесткое УФ-излучение (люминофоры вообще не используются, используется конверт из плавленого кварца)
Нечетные длины обычно добавляются после цвета. Одним из примеров является F25T12 / CW / 33, что означает 25 Вт, диаметр 1,5 дюйма, холодный белый цвет, длина 33 дюйма или 84 сантиметра. Без 33-го можно было бы предположить, что F25T12 имеет более распространенную длину 30 дюймов.
Компактные люминесцентные лампы не имеют такой системы обозначений.
Лампы люминесцентные прочие
Подсветка
Blacklight – это подмножество люминесцентных ламп, которые используются для получения длинноволнового ультрафиолетового света (с длиной волны около 360 нанометров). Они построены так же, как и обычные люминесцентные лампы, но стеклянная трубка покрыта люминофором, который преобразует коротковолновое УФ-излучение внутри трубки в длинноволновое УФ-излучение, а не в видимый свет.Они используются для возбуждения флуоресценции (для создания драматических эффектов с использованием краски для черного света и для обнаружения таких материалов, как моча и некоторые красители, которые были бы невидимы в видимом свете), а также для привлечения насекомых к насекомым.
Так называемые лампы blacklite blue также изготавливаются из более дорогого темно-фиолетового стекла, известного как стекло Вуда, а не из прозрачного стекла. Темно-пурпурное стекло отфильтровывает большинство видимых цветов света, непосредственно испускаемого разрядом паров ртути, производя пропорционально меньше видимого света по сравнению с УФ-светом.Это позволяет легче увидеть УФ-индуцированную флуоресценцию (тем самым позволяя плакату с черным светом казаться гораздо более драматичным).
Солнечные лампы
Солнечные лампы содержат другой люминофор, который сильнее излучает в средневолновом УФ-диапазоне, вызывая реакцию загара у большинства людей.
Лампы для выращивания
Лампы для выращивания содержат смесь люминофора, которая способствует фотосинтезу растений; для человеческого глаза они обычно кажутся розоватыми.
Бактерицидные лампы
Бактерицидные лампы вообще не содержат люминофор (технически это газоразрядные лампы, а не люминесцентные), а их трубки изготовлены из плавленого кварца, прозрачного для коротковолнового УФ-излучения, непосредственно испускаемого ртутным разрядом. Ультрафиолетовое излучение, излучаемое этими трубками, убивает микробы, ионизирует кислород до озона и вызывает повреждение глаз и кожи. Помимо того, что они используются для уничтожения микробов и создания озона, они иногда используются геологами для идентификации определенных видов минералов по цвету их флуоресценции. При таком использовании они снабжены фильтрами так же, как и черно-голубые лампы; фильтр пропускает коротковолновое УФ-излучение и блокирует видимый свет, создаваемый ртутным разрядом. Они также используются в стиральных машинах EPROM.
Индукционные безэлектродные лампы
Безэлектродные индукционные лампы – это люминесцентные лампы без внутренних электродов. Они были коммерчески доступны с 1990 года. В столб газа индуцируется ток с помощью электромагнитной индукции. Поскольку электроды обычно являются элементом, ограничивающим срок службы люминесцентных ламп, такие безэлектродные лампы могут иметь очень долгий срок службы, хотя и имеют более высокую закупочную цену.
Люминесцентные лампы с холодным катодом (CCFL)
Люминесцентные лампы с холодным катодом используются для подсветки жидкокристаллических дисплеев персональных компьютеров и телевизионных мониторов.
Использование фильмов и видео
Специальные люминесцентные лампы часто используются в кино / видео. Kino Flos под торговой маркой используются для создания более мягкого заполняющего света и менее горячие, чем традиционные галогенные источники света. Эти люминесцентные лампы разработаны со специальными высокочастотными балластами для предотвращения мерцания видео и лампами с высоким индексом цветопередачи для приблизительной цветовой температуры дневного света.
Противоречие Агапито Флореса
Многие считают, что изобретателем флуоресцентного света был филиппинец по имени Агапито Флорес.Сообщается, что он получил французский патент на свое изобретение и продал его компании General Electric, которая заработала на его идее миллионы долларов. Однако Флорес представил свой патент General Electric после того, как компания уже представила публике люминесцентный свет, и намного позже, чем он был первоначально изобретен. ^[9]
См. Также
Банкноты
↑ Lightsearch.com. Световод: люминесцентные балласты. Взято из Руководства по расширенному освещению , первоначально опубликованного Комиссией по энергетике Калифорнии в 1993 году.Проверено 31 мая 2007 года.
↑ Национальный исследовательский совет Канады, Мерцание люминесцентных ламп. Проверено 31 мая 2007 года.
↑ Тодд Вуди, «Австралия запрещает использование традиционных лампочек для борьбы с глобальным потеплением». Зеленый вомбат. 20 февраля 2007 г. Проверено 31 мая 2007 г.
↑ «Впервые в мире! Австралия сокращает выбросы парниковых газов из-за неэффективного освещения ». Канцелярия министра окружающей среды и водных ресурсов Австралии. Пресс-релиз (20 февраля 2007 г.). Проверено 31 мая 2007 года.
↑ Программа ООН по окружающей среде, «Набор инструментов для идентификации и количественной оценки выбросов ртути». п. 183. Проверено 31 мая 2007 года.
↑ Лаборатория светового дизайна, Ртуть в люминесцентных лампах. Проверено 31 мая 2007 года.
↑ Floyd et al. (2002). Цитируется в Программе Организации Объединенных Наций по окружающей среде, «Инструментарий для выявления и количественной оценки выбросов ртути», стр. 184. Проверено 10 февраля 2012 г.
↑ Программа ООН по окружающей среде. «Набор инструментов для идентификации и количественной оценки выбросов ртути.” п. 184. Проверено 31 мая 2007 г.
↑ Агапито Флорес: изобретатели About.com. Проверено 31 мая 2007 года.
Список литературы
Аткинсон, Скотт. Идеи для отличного домашнего освещения . Sunset Publishing, 2003. ISBN 037601315X
Дерри Т. К. и Тревор Уильямс. Краткая история технологий . Mineola, NY: Dover Publications, 1993. ISBN 0486274721
Хьюз, Томас П. Американский генезис: век изобретений и технологического энтузиазма 1870-1970 гг. 2-е издание.Чикаго, Иллинойс: University of Chicago Press, 2004. ISBN 0226359271
Внешние ссылки
Все ссылки получены 14 апреля 2017 г.
Источники света / освещения:
Естественные / доисторические источники света:
Биолюминесценция | Небесные объекты | Молния
Источники света горения:
Ацетиленовые / карбидные лампы | Свечи | Лампы Дэви | Огонь | Газовое освещение | Керосиновые лампы | Фонари | Limelights | Масляные лампы | Светильники
Ядерные / прямые химические источники света:
Betalights / Trasers | Хемолюминесценция (световые палочки)
Источники электрического света:
Дуговые лампы | Лампы накаливания | Люминесцентные лампы
Разрядные источники света высокой интенсивности:
Керамические разрядные металлогалогенные лампы | Лампы HMI | Лампы ртутно-паровые | Металлогалогенные лампы | Натриевые лампы | Ксеноновые дуговые лампы
Прочие источники электрического света:
Электролюминесцентные (EL) лампы | Глобар | Индуктивное освещение | Дискретные светодиоды / твердотельное освещение (светодиоды) | Неоновые и аргоновые лампы | Лампа Нернста | Серная лампа | Ксеноновые лампы-вспышки | Свечи Яблочкова
Кредиты
Энциклопедия Нового Света Писатели и редакторы переписали и завершили статью Википедия в соответствии со стандартами New World Encyclopedia . Эта статья соответствует условиям лицензии Creative Commons CC-by-sa 3.0 (CC-by-sa), которая может использоваться и распространяться с указанием авторства. Кредит предоставляется в соответствии с условиями этой лицензии, которая может ссылаться как на участников Энциклопедии Нового Света, и на самоотверженных добровольцев, вносящих вклад в Фонд Викимедиа. Чтобы процитировать эту статью, щелкните здесь, чтобы просмотреть список допустимых форматов цитирования. История более ранних публикаций википедистов доступна исследователям здесь:
История этой статьи с момента ее импорта в New World Encyclopedia :
Примечание. Некоторые ограничения могут применяться к использованию отдельных изображений, на которые распространяется отдельная лицензия.
Машина для переработки люминесцентных ламп
Рейтинг продукта: 4.67
Делает то, для чего был создан! (5)
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Счетчик лампочек был бы отличным
Просто, но эффективно.
Отзыв от Valley Veiw Hospital в Гленвуд-Спрингс, Ко.
Отличное соотношение цены и качества (5)
Покупатель порекомендовал бы этот продукт другу
Покупателю понравилось: Ничего
Не понравилось покупателю: Ничего
The Bulb Eater немедленно помог нам уменьшить объем хранилища, создать более безопасную среду хранения, одновременно позволив нам добавить еще один предмет в наши усилия по сокращению отходов в городе Оберн.
Проверено Экологическая служба города Оберн – Переработка в Оберне, округ Ли, Алабама, США
Помогает окружающей среде (5)
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Ничего
Ничего, это было благословением для нашей собственности, которая постоянно использует ее для загара.
Отзыв Olde Towne University Square в Толедо, Огайо
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Счетчик лампочек был бы отличным
Отзыв от HMU, LLC в Ричмонде, Вирджиния
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Счетчик лампочек был бы отличным
Отзыв компании Sanitary Ltd в Грузии
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Ничего
Отзыв от Tolley Electric в Ashland va
Прочный, быстрый, эффективный, простой (5)
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Счетчик лампочек был бы отличным
Ничего особенного не нравится. Хорошо спроектированный и собранный, полный комплект после доставки. Благодарю.
Рассмотрено NW Natural Gas в 220 NW Second Ave. Portland, OR. 97209
Сделал именно то, что сказал представитель !! (5)
Покупатель порекомендовал бы этот продукт другу
Покупателю понравилось: Ничего
Не понравилось покупателю: Счетчик лампочек был бы отличным
Отзыв от PF McCarthy, Inc.в Колорадо-Спрингс, CO
Отличное соотношение цены и качества (5)
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Ничего
Отзыв Bascom Palmer Eye Inst. в Майами, Флорида
Освободить комнату от хранившихся отработавших ламп (5)
Заказчик порекомендовал бы этот продукт другу
Заказчику понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось заказчику: Время от времени выходит из строя барабан
Отзыв Holmdel Board Of Education в Холмделе, Нью-Джерси
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Ничего
Отзыв компании Health and Hospital Corp.в Индианаполисе, штат Индиана.
Покупатель порекомендовал бы этот продукт другу
Покупателю понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Дорогие лампы ограниченного размера, которые можно раздавить
Было бы неплохо вот-вот раздавить HID Bulbs
Отзыв NBPD в Нортбруке
Заказчик порекомендовал этот продукт другу
Заказчику понравился: Уменьшает потребность в пространстве для хранения
Заказчику не нравится: Мне сказали, что мне нужно от 12 до 13 сот
В целом, мы очень довольны производительностью этой машины. Хотелось бы, чтобы мы купили его раньше.
Проверено Amelang partners, Inc. в V.A. Региональный офис, Хьюстон, Техас,
Pruduct работает как рекламируется (5)
Покупатель порекомендовал бы этот продукт другу
Покупателю понравилось: Ничего
Не понравилось покупателю: Дорого
Отзыв от Adman Electric Inc.в Кливленде, TN
Заказчик порекомендовал бы этот продукт другу
Заказчику понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось заказчику: Время от времени выходит из строя барабан
Очень доволен. Bulb Eater соответствует нашим ожиданиям или превосходит их.
Отзыв от Колледж Мэри Болдуин в Стонтоне, штат Вирджиния
Намного проще, чем боксировать.(5)
Заказчик порекомендовал бы этот продукт другу
Заказчику понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось заказчику: Время от времени выходит из строя барабан
Отзыв Williams Electric Company inc в Клинтоне, OK
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Дорого
Отзыв TWI-Yamaha в Воноре, Теннесси
Покупатель порекомендовал бы этот продукт другу
Покупателю понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Дорого, Время от времени выходило из строя барабан
Луковицы часто ломаются при помещении в желоб. Я бы сделал желоб на 12 дюймов длиннее. В целом неплохой агрегат.
Проверено CVCS в Синклервилле, штат Нью-Йорк,
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Дорого
Отзыв от компании Starr Electric в Фейетвилле, Северная Каролина
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Ничего
Проверено сертифицированными монтажниками вывески Флориды в Дотане, штат Алабама, 36303
Штамповочный завод избавился от лампочек на 5 лет (4)
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Ничего
Проверено Unipres, США. в Портленде, штат Теннесси.
Покупатель порекомендовал бы этот продукт другу
Покупателю понравилось: Ничего
Не понравилось покупателю: Ничего
Отзыв от Genworth Financial в Линчбурге, Вирджиния
Клиент порекомендует этот продукт другу
Клиенту понравилось: Хорошее качество
Не понравилось покупателю: Ничего
Отзыв от East Kentucky Power в Винчестере, KY
Отличный продукт и ценность (5)
Клиент порекомендовал бы этот продукт другу
Клиенту понравилось: Хорошее качество, уменьшает потребность в пространстве для хранения
Не понравилось покупателю: Время от времени выходит из строя барабан
Рассмотрено Transwestern Commercial Services в кампусе
острова Ригли Гуси
Что такое люминесцентное освещение?
Люминесцентное освещение. Вы, наверное, уже имеете представление о том, что это такое. Может быть, вы хоть немного разбираетесь в том, как это работает.
Конечно, люминесцентное освещение опасно для глаз и размывает цвет лица.
Но флуоресцентное освещение – это гораздо больше, чем не очень идеальные побочные эффекты, включая некоторые приятные преимущества.
Вот что мы обсуждаем в этом посте:
Что такое люминесцентное освещение?
Флуоресцентное освещение – это универсальный тип освещения, с которым вы, скорее всего, столкнетесь в офисе, школе или продуктовом магазине.Он известен своей энергоэффективностью по сравнению с лампами накаливания и галогеновыми лампами и более низкой ценой по сравнению со светодиодами.
Существует несколько различных типов люминесцентного освещения, включая линейные люминесцентные лампы, люминесцентные изогнутые лампы, флуоресцентные лампы с круговой линией и компактные люминесцентные лампы (компактные люминесцентные лампы).
В этой статье мы сосредоточимся на линейных люминесцентных лампах из-за их популярности. Люминесцентные лампы обычно используются в потолочных светильниках, таких как troffers, во всех типах коммерческих зданий.
Как работают люминесцентные лампы?
Флуоресцентное освещение зависит от химической реакции внутри стеклянной трубки для создания света. Эта химическая реакция включает взаимодействие газов и паров ртути, в результате чего образуется невидимый ультрафиолетовый свет. Этот невидимый УФ-свет освещает люминофорный порошок, покрывающий внутреннюю часть стеклянной трубки, излучающий белый «флуоресцентный» свет.
Вот более подробная разбивка процесса:
Электричество сначала попадает в осветительную арматуру, как трос, и через балласт.Балласт, который регулирует напряжение, ток и т. Д. И необходим для работы люминесцентной лампы, подает электричество на контакты люминесцентной лампы на обоих концах.
Подробнее: Что такое балласт и как он работает?
Затем, после того, как электричество проходит через контакты, оно течет к электродам внутри герметичной стеклянной трубки, в которой поддерживается низкое давление. Электроны начинают перемещаться по трубке от одного катода к другому.
Внутри стеклянной трубки находятся инертные газы и ртуть, возбуждаемые электрическим током.Ртуть испаряется, когда течет электричество, и газы начинают реагировать друг с другом, создавая невидимый ультрафиолетовый свет, который мы фактически не видим невооруженным глазом.
Но мы, очевидно, замечаем люминесцентные лампы, излучающие свет, так что же именно мы видим?
Каждая люминесцентная лампа покрыта люминофорным порошком. Если воткнуть палец в тюбик и потереть его изнутри, это будет выглядеть так, как будто вы только что насладились порошкообразным пончиком.
Это люминофорное покрытие светится, когда оно возбуждено невидимым ультрафиолетовым светом, и это то, что мы видим нашими глазами – светящийся порошок люминофора, который создает «белый свет».Отсюда и термин «флуоресцентный» – «светящийся белый свет».
Поскольку в люминесцентных лампах содержится ртуть, важно утилизировать лампы после того, как они перегорели. У нас есть служба утилизации, которая позволяет легко и быстро избавиться от старых перегоревших ламп из вашего шкафа и забыть о них. Мы также продаем коробки для вторичной переработки.
Зачем люминесцентным лампам балласт?
Основная цель балласта – принимать переменный ток, проходящий через провода в ваших стенах, буквально волнами, вверх и вниз, и превращать его в постоянный и прямой поток электричества.Это стабилизирует и поддерживает химическую реакцию, происходящую внутри колбы.
Чтобы правильно выбрать балласт для ваших ламп, вам необходимо ответить на эти три вопроса:
Какому типу лампы требуется питание? (Например, это T8, T5? 4 фута? 2 фута? И т. Д.)
Сколько ламп нужно мощности?
Какое напряжение идет на светильник?
Балласты влияют на потребление энергии через так называемый балластный фактор.Подробнее о балластном факторе и его влиянии на потребление энергии читайте здесь.

Почему флуоресцентные лампы становятся розовыми и оранжевыми?
Если вы посмотрите на большую комнату, которая освещена в основном люминесцентными лампами, есть довольно большая вероятность, что вы увидите все виды разных цветов, исходящих с потолка. Зачем?
Эта концепция называется «смещение цвета». Чем дольше горят флуоресцентные лампы, тем больше вероятность того, что химические свойства изменятся и вызовут несбалансированную реакцию, в результате чего флуоресценция станет менее белой и менее яркой, чем была раньше.
Если последовательность действительно важна для вашего проекта освещения, вы можете подумать о групповой замене этих лампочек. Заменяя все трубки партиями, вы можете устранить проблему несовместимых цветов и яркости в вашем помещении.
Еще одно соображение – это обновление светодиодов для ваших ламп. О вариантах светодиодных ламп Т8 мы рассказываем в этой статье.
В чем разница между линейными люминесцентными лампами и компактными люминесцентными лампами?
Чтобы уточнить, как линейные, так и компактные люминесцентные лампы используют одну и ту же технологию для создания искусственного света.Самая большая разница – это форм-фактор или размер и конфигурация ламп CFL.
Компактные люминесцентные лампы (КЛЛ) – это просто усовершенствование линейной люминесцентной технологии, использующее меньше энергии. Они также предназначены для ввинчивания в обычную розетку для лампы накаливания или для вставки в утопленную банку. Их часто называют «пружинными лампами» или «подключаемыми» КЛЛ в зависимости от назначения и формы.
Узнайте больше о компактных люминесцентных лампах в нашем посте: «Что такое лампы CFL и где их следует использовать?»
Где вы используете линейное люминесцентное освещение?
Хотя люминесцентные лампы используются в самых разных областях, они работают не везде.Самая распространенная причина, по которой люди используют люминесцентные лампы, – это экономия энергии с минимальными первоначальными затратами.
Вот некоторые типичные области применения линейного люминесцентного освещения:
Коммерческие офисы
Обычно офисные помещения не слишком заботятся о декоративном и акцентном освещении. Главный приоритет – общее освещение, функциональное для офисной среды. Из-за этого линейные люминесцентные лампы являются основной лампой, используемой в офисных помещениях в США.
Склады
Если вы не знакомы с T5 с высокой выходной мощностью, вам необходимо это знать.Эти лампы могут прослужить до 90 000 часов и производить больше света (люмен), чем более толстые линейные люминесцентные лампы, такие как T12s и T8s. Из-за этого они являются отличным выбором для складов – или действительно для любого многоярусного потолка, где требуется значительное количество света.
Больницы
Подобно офисным помещениям, в больницах также используются линейные флуоресцентные лампы для экономии энергии и получения белого, чистого и эффективного источника света.
Розничные магазины
При создании уникального дизайна освещения для розничной торговли мы рекомендуем правило 20/80 – 20 процентов вашего освещения должно быть декоративным и уникальным (например, настенные бра, люстры, чаши с облаками).И 80 процентов его должно быть стандартным общим освещением.
В таких универмагах, как Macy’s, JC Penney, Kohl’s и Target, 80-процентное общее освещение является основной областью для линейных флуоресцентных ламп.
Плюсы и минусы линейного люминесцентного освещения
Линейно-люминесцентные профи
Энергоэффективность
Переоборудовав лампы накаливания или галогенные на линейные люминесцентные, вы можете рассчитывать на 40-процентную экономию на счетах за электроэнергию.
Разнообразие цветовых температур
Если вам нужно действительно «прохладное» пространство, такое как коридор больницы или станция метро, флуоресцентные лампы предлагают такую прохладную цветовую температуру, как 6500 Кельвинов. Хотя не так много приложений, в которых требуется такой холодный свет, диапазон цветов от теплого до холодного – это гибкость для флуоресцентных ламп.
Стоимость
По сравнению со светодиодами, линейное люминесцентное освещение, как правило, более доступно.Фактически, светодиоды привели к снижению цен на флуоресцентные лампы за последние несколько лет.
Линейные люминесцентные лампы
Сдвиг цвета или уменьшение светового потока
Как мы упоминали выше, чем дольше горят флуоресцентные лампы, тем выше вероятность того, что химические свойства изменятся, что вызовет несбалансированную реакцию, что сделает флуоресценцию менее белой и менее яркой, чем была раньше. Светоотдача снижается, и со временем ваше освещение может выглядеть как лоскутное одеяло.
Резкий свет
Флуоресцентные лампы не приятны для глаз! Если вы обнаружите, что ваши глаза часто налиты кровью или сухие, вы можете оценить источник света, под которым вы находитесь большую часть дня. Например, линейные люминесцентные лампы в параболических троферах в офисном помещении могут вызвать у вас подсознательное косоглазие из-за резкого света. Лучшим применением были бы линейные флуоресцентные лампы в центральном фильтре корзины, который смягчает свет, достигающий земли.
Период прогрева
Для того, чтобы флуоресцентные лампы достигли своей полной яркости, вам, возможно, придется подождать 10–30 секунд для прогрева.
Воздействие на окружающую среду или Затраты на переработку
Хотя затраты на переработку перевешиваются за счет экономии энергии, создаваемой флуоресцентными лампами, существуют дополнительные расходы на то, чтобы убедиться, что люминесцентные лампы правильно утилизированы. Если вы не хотите вообще заниматься ртутью и переработкой, светодиоды могут быть для вас лучшим вариантом.
Есть еще вопросы о том, подходит ли флуоресцентное освещение для вашей области применения? Поговорите со специалистом по освещению, который расскажет о специфике вашего помещения.
LED против флуоресцентных и CFL
16 минут чтения
Вы когда-нибудь задумывались, что лучше: люминесцентные лампы (включая компактные люминесцентные лампы или КЛЛ) или светоизлучающие диоды (светодиоды)? Итак, вот прямое сравнение этих двух технологий, за которым следует подробное обсуждение каждой технологии по очереди.

Флуоресцентный (или CFL):
Что такое люминесцентный свет или КЛЛ?
Флуоресцентные лампы – это особый тип газоразрядного света (также известный как разряд высокой интенсивности, HID или дуговая лампа).CFL – это аббревиатура от компактного люминесцентного света. Стандартные люминесцентные лампы доступны в трубках (обычно от 48 до 84 дюймов в длину). КЛЛ намного меньше. Это все еще трубки, но они, как следует из названия, «компактные». КЛЛ были разработаны для замены стандартных ламп накаливания, поскольку они более эффективны и долговечны. Люминесцентные лампы излучают свет путем преобразования ультрафиолетового излучения с помощью флуоресцентного покрытия на внутренней стороне трубки. Ультрафиолетовое излучение генерируется в первую очередь электрическим зарядом, который проходит через инертное ртутное стекло внутри колбы.Газ возбуждается электричеством и, как следствие, испускает ультрафиолетовое излучение. Люминесцентные лампы требуют зажигания, которое обычно обеспечивается импульсом напряжения или третьим электродом (дополнительной металлической частью) внутри лампы. Запуск относительно прост для небольших ламп, но может потребоваться значительное напряжение для более крупных ламп. Раньше люминесцентное освещение требовало периода «прогрева», чтобы испарить внутренний газ в плазму, но теперь существует несколько технологий почти мгновенного запуска для флуоресцентного света (к ним относятся «быстрый запуск», «мгновенный запуск» и «Быстрый старт»). Кроме того, по мере нагревания лампы для работы требуется дополнительное напряжение. Требования к напряжению в люминесцентных лампах уравновешиваются балластом (магнитное устройство в старых лампах и электрическое в новых люминесцентных технологиях). По мере старения люминесцентного света требуется все больше и больше напряжения для получения того же количества света, пока в конечном итоге напряжение не превысит фиксированное сопротивление, обеспечиваемое балластом, и свет погаснет (не сработает). Флуоресцентные лампы со временем становятся все менее и менее эффективными, потому что они должны использовать все большее и большее напряжение для обеспечения того же светового потока, что и свет.
В чем преимущество люминесцентных ламп?
Флуоресцентная технология существует уже более 100 лет и, как правило, представляет собой высокоэффективный способ освещения обширной территории. Светильники намного эффективнее и долговечнее, чем лампы накаливания, однако они терпят неудачу в обеих категориях по сравнению со светодиодами.
Каковы основные недостатки люминесцентных ламп?
Среди недостатков люминесцентного освещения можно выделить следующие:
Люминесцентные лампы содержат токсичную ртуть. Ртуть, а также люминофор внутри ламп являются опасными материалами, которые создают проблему утилизации отходов в конце срока службы лампы. Разбитые лампы выделяют небольшое количество токсичной ртути в виде газа, а остальная часть содержится в самом стекле.
Люминесцентные лампы значительно стареют, если их часто включать и выключать. Типичный срок службы лампы для КЛЛ составляет около 10 000 часов, но этот срок может снизиться из-за частого включения (включения и выключения). Срок службы увеличивается, если лампы остаются включенными в течение длительного времени.Об этом стоит подумать в том случае, если вы используете КЛЛ вместе с датчиками движения, которые часто активируются и выходят из строя.
Флуоресцентные лампы всенаправленные. Всенаправленные огни излучают свет на 360 градусов. Это большая системная неэффективность, потому что по крайней мере половина света должна отражаться и перенаправляться в желаемую освещаемую область. Это также означает, что в самом осветительном приборе требуется больше дополнительных деталей, чтобы отражать или фокусировать световой поток лампы (что увеличивает стоимость единицы).
Каковы незначительные недостатки люминесцентных ламп?
Среди незначительных недостатков люминесцентного освещения можно выделить следующие:
Старые люминесцентные лампы имеют короткий период прогрева . Как только дуга зажигается, она плавится и испаряет соли металлов внутри устройства. Свет не достигает полной мощности, пока соли полностью не испарятся в плазму. Это исправлено во многих новых моделях, использующих «быстрый запуск» или аналогичные технологии.
Флуоресцентное освещение излучает небольшое количество УФ-излучения. Известно, что ультрафиолетовый свет вызывает выцветание окрашенных предметов или картин, подвергшихся воздействию их света.
Люминесцентные лампы требуют пускорегулирующего устройства для стабилизации света. В случае незначительной неисправности балласта свет может издавать слышимый гул или гудение.
Где обычно используются люминесцентные лампы?
Обычно флуоресцентное освещение применяется в складских помещениях, школах или коммерческих зданиях.КЛЛ также используются в качестве замены ламп накаливания во многих жилых помещениях.
Светодиодное освещение:
Что такое светоизлучающий диод (светодиод)?
LED означает светодиод. Диод – это электрическое устройство или компонент с двумя электродами (анодом и катодом), через которые протекает электричество – обычно только в одном направлении (внутрь через анод и наружу через катод). Диоды обычно изготавливаются из полупроводниковых материалов, таких как кремний или селен – твердые вещества, которые в одних случаях проводят электричество, а в других нет (например. г. при определенных напряжениях, уровнях тока или интенсивности света).
Когда ток проходит через полупроводниковый материал, устройство излучает видимый свет. Это полная противоположность фотоэлементу (устройству, преобразующему видимый свет в электрический ток).
Если вас интересуют технические подробности работы светодиода, вы можете прочитать об этом здесь.
Каковы основные преимущества светодиодного освещения?
У светодиодного освещения есть четыре основных преимущества:
Светодиоды имеют чрезвычайно долгий срок службы по сравнению со всеми остальными осветительными приборами (включая люминесцентные лампы).Срок службы новых светодиодов составляет от 50 000 до 100 000 часов и более. Для сравнения, типичный срок службы люминесцентной лампы составляет в лучшем случае 10-25% (примерно 10 000 часов).
Светодиоды
чрезвычайно энергоэффективны по сравнению с любой другой коммерчески доступной осветительной техникой. Для этого есть несколько причин, в том числе тот факт, что они тратят очень мало энергии в виде инфракрасного излучения (сильно отличается от большинства обычных ламп, включая люминесцентные лампы), и они излучают свет направленно (более 180 градусов по сравнению с 360 градусами, что означает гораздо меньше потерь от необходимости перенаправлять или отражать свет).
Очень высокое качество света
Очень низкие эксплуатационные расходы и хлопоты
Какие незначительные преимущества у светодиодных фонарей?
Помимо основных преимуществ, светодиодные фонари предлагают несколько небольших преимуществ. К ним относятся следующие:
Аксессуары: Для светодиодов требуется гораздо меньше дополнительных деталей лампы.
Цвет: Светодиоды могут быть разработаны для генерации всего спектра цветов видимого света без использования традиционных цветовых фильтров, необходимых для традиционных световых решений.
Направленность: светодиоды имеют естественную направленность (по умолчанию они излучают свет на 180 градусов).
Размер: Светодиоды могут быть намного меньше других источников света.
Прогрев: светодиодов имеют более быстрое переключение (без периода прогрева или охлаждения).
В чем обратная сторона светодиодного освещения?
Учитывая положительные стороны, можно подумать, что светодиодные фонари – это простая задача. Несмотря на то, что это становится все более актуальным, при выборе светодиода необходимо сделать несколько компромиссов.
В частности, светодиодные фонари относительно дороги. Первоначальные затраты на проект светодиодного освещения обычно выше, чем у большинства альтернатив. Это, безусловно, самый большой недостаток, который необходимо учитывать. Тем не менее, цены на светодиоды стремительно снижаются, и, поскольку они продолжают массово применяться, цена будет продолжать падать. (Если вы получили предложение о светодиодных лампах, которые стоят слишком дорого, не теряйте надежды. Оптимизация затрат может помочь.)
Где обычно используются светодиоды?
Первое практическое применение светодиодов было в печатных платах компьютеров.С тех пор они постепенно расширили свои области применения, включив светофоры, световые указатели, а с недавних пор – внутреннее и внешнее освещение. Как и люминесцентные лампы, современные светодиодные лампы – прекрасное решение для спортзалов, складов, школ и коммерческих зданий. Они также могут быть адаптированы для больших общественных зон (которые требуют мощного и эффективного освещения на большой площади), дорожного освещения (которое дает значительные преимущества в цвете по сравнению с натриевыми лампами высокого и низкого давления) и парковок.Чтобы узнать больше об истории уличного освещения в Соединенных Штатах, читайте здесь.

Дальнейшее качественное сравнение
В чем разница между люминесцентными и светодиодными лампами?
Две разные технологии – это совершенно разные методы получения света. Люминесцентные лампы содержат инертный газ в стеклянном корпусе, а светодиоды – это твердотельная технология. Флуоресцентные лампы производят УФ-излучение, а затем преобразуют его в видимый свет за счет использования люминофорного покрытия внутри колбы.Светодиоды излучают электромагнитное излучение в небольшой части спектра видимого света и не тратят энергию на выброс тепла или невидимого электромагнитного излучения (например, УФ). Есть такая вещь, как IRED (инфракрасный излучающий диод), который специально разработан для излучения инфракрасной энергии.
Почему светодиоды вытеснят люминесцентные лампы из бизнеса?
За последние несколько лет эффективность светодиодов превзошла эффективность люминесцентных ламп, и повышение их эффективности происходит гораздо более быстрыми темпами.Кроме того, люминесцентные лампы требуют использования балласта для стабилизации внутреннего тока, излучающего свет. Когда балласт имеет незначительные дефекты или поврежден, свет может издавать слышимый жужжащий шум. К другим недостаткам можно отнести следующие:
Люминесцентные лампы могут вызвать проблемы при модернизации из-за их удлиненной формы.
Люминесцентные лампы могут создавать проблемы с утилизацией отходов из-за их зависимости от ртути.
Люминесцентные лампы ненаправленные, то есть они излучают свет на 360 градусов.Как и следовало ожидать, большая часть этого света тратится впустую (например, та часть, которая направлена на потолок).
Почему светодиоды вытеснят компактные люминесцентные лампы (КЛЛ) из бизнеса?
Эффективность люминесцентного света не изменилась, а светодиоды лучше (и продолжают улучшаться более быстрыми темпами). Пока работают люминесцентные лампы, светодиодные лампы служат намного дольше. Кроме того, люминесцентные лампы требуют использования балласта для стабилизации внутреннего тока, излучающего свет.Когда балласт имеет незначительные дефекты или поврежден, свет может издавать слышимый жужжащий шум. Другие недостатки включают проблемы с удалением отходов (из-за того, что КЛЛ используют ртуть) и генерацию ненаправленного света. Генерация ненаправленного света намного важнее, чем вы думаете. Например, свет, который направлен на потолок, а не в комнату, является потерянным светом. Следовательно, КЛЛ (а также соответствующие стандартные люминесцентные лампы) могут иметь хорошую «эффективность источника» (т.е.е. это хорошо выглядит на бумаге), но будет уступать светодиодам, когда дело доходит до более важного показателя: «эффективность системы» (фактическая эффективность в реальных приложениях).
Прочтите все наши статьи о сравнении освещения!
Флуоресцентные и светодиодные. Сравнение:
Тема
Светодиодные примечания
Флуоресцентные банкноты
Победитель
Коррелированная цветовая температура (подробнее здесь)
Светодиоды
доступны в широком диапазоне цветовых температур, который обычно составляет от 2200K до 6000K (от желтого до голубого).
Флуоресцентный свет доступен в диапазоне значений CCT, которые можно регулировать, изменяя количество люминофора внутри лампы. Типичные значения варьируются от теплого белого при 2700K до дневного света при 6500K в зависимости от требований к освещению.
–
CRI (подробнее здесь)
CRI для светодиодов сильно зависит от конкретного освещения. Тем не менее, доступен очень широкий спектр значений CRI, как правило, от 65 до 95.
Типичные значения CRI для флуоресцентного света находятся между 62 и 80. Это довольно хорошая цветопередача, но оставляет возможности для улучшения по сравнению со светодиодной подсветкой.
Светодиод
Цикл (включение / выключение)
Светодиоды
– идеальный свет для преднамеренного включения и выключения, потому что они реагируют довольно мгновенно (нет периода нагрева или охлаждения). Они излучают ровный свет без мерцания.
Флуоресцентные лампы при включении имеют короткую задержку. Старым люминесцентным моделям на самом деле требовался значительный период прогрева, прежде чем лампа загорится, но это было значительно улучшено с помощью новых люминесцентных ламп с быстрым запуском. Возможные сбои или задержки в процессе запуска обычно связаны с неисправными пускателями, трансформаторами или балластом. Флуоресцентные лампы также могут мигать, отображать вихревой или розовый свет, светиться только на концах трубки или периодически включаться и выключаться по мере того, как срок службы лампы заканчивается.
Светодиод
Затемнение
Светодиоды
очень легко затемнить, и доступны варианты использования от 100% до 0,5%. Регулировка яркости светодиода осуществляется путем уменьшения прямого тока или модуляции длительности импульса.
Новые лампы CFL могут быть очень эффективно затемнены (примерно до 15% от их обычного света), в то время как старые люминесцентные лампы часто не подходят для затемнения. Если вы хотите уменьшить яркость люминесцентной лампы, убедитесь, что вы выбрали балласт, рассчитанный на затемнение.
Светодиод
Направленность
светодиода излучают свет на 180 градусов. Обычно это преимущество, потому что свет обычно желателен в целевой области (а не во всех 360 градусах вокруг лампы). Вы можете узнать больше о влиянии направленного освещения, узнав об измерении, называемом «полезные люмены» или «эффективность системы».”
Флуоресцентный свет является всенаправленным, что означает, что он излучает свет на 360 градусов, поэтому для направления излучаемого света требуются корпуса светильников или отражатели.
Светодиод
Эффективность
Светодиоды
очень эффективны по сравнению со всеми типами освещения на рынке. Типичная эффективность источника составляет от 37 до 120 люмен / ватт. Однако светодиоды действительно сияют в эффективности их системы (количество света, которое фактически достигает целевой области после учета всех потерь).Большинство значений эффективности светодиодной системы превышают 50 люмен / ватт.
Флуоресцентные лампы и лампы CFL очень эффективны по сравнению с лампами накаливания (эффективность источника 50-100 люмен / ватт). Они проигрывают светодиодам в основном потому, что эффективность их системы намного ниже (<30 люмен / ватт) из-за всех потерь, связанных с ненаправленным световым потоком и необходимостью перенаправления его в желаемую область.
Светодиод
Падение эффективности
КПД светодиода падает с увеличением тока.Тепловая мощность также увеличивается с дополнительным током, что сокращает срок службы устройства. Однако общее падение производительности относительно невелико по сравнению с люминесцентными лампами.
Люминесцентные лампы также теряют эффективность по мере старения устройства, и для достижения той же мощности освещения требуется дополнительный ток. В случае люминесцентных ламп потери эффективности больше, а время разрушения короче.
Светодиод
Выбросы
Светодиоды
излучают очень узкий спектр видимого света без потерь из-за несущественных типов излучения (ИК или УФ), связанных с обычным освещением, что означает, что большая часть энергии, потребляемой источником света, преобразуется непосредственно в видимый свет.
Флуоресцентные лампы в основном производят УФ-излучение. Они излучают видимый свет, потому что колба покрыта слоем люминофора, который светится при контакте с УФ-излучением. Примерно 15% выбросов теряется из-за рассеивания энергии и тепла.
Светодиод
Инфракрасный
Нет
Нет
–
Ультрафиолет
Нет
Флуоресцентные лампы производят в основном УФ-излучение. Они излучают видимый свет, потому что колба покрыта слоем люминофора, который светится при контакте с УФ-излучением. Хотя большая часть ультрафиолетового излучения остается внутри лампы, некоторые из них попадают в окружающую среду, что потенциально может представлять опасность.
Светодиод
Характеристики отказов
светодиода выходят из строя, постепенно тускнея со временем.
Флуоресцентные лампы могут выйти из строя по разным причинам.Как правило, они демонстрируют явление окончания срока службы, известное как цикл, когда лампа включается и выключается без участия человека, прежде чем в конечном итоге полностью выйти из строя.
Светодиод
Ножные свечи (подробнее здесь)
Футовая свеча – это мера, которая описывает количество света, достигающего определенной площади поверхности, в отличие от общего количества света, исходящего от источника (световой поток). Светодиоды очень эффективны по сравнению со всеми типами освещения на рынке.Типичная эффективность источника составляет от 37 до 120 люмен / ватт. Однако светодиоды действительно сияют в эффективности их системы (количество света, которое фактически достигает целевой области после учета всех потерь). Большинство значений эффективности светодиодной системы превышают 50 люмен / ватт.
Футовая свеча – это мера, которая описывает количество света, достигающего определенной площади поверхности, в отличие от общего количества света, исходящего от источника (световой поток). Флуоресцентные лампы и лампы CFL очень эффективны по сравнению с лампами накаливания (эффективность источника 50-100 люмен / ватт).Они проигрывают светодиодам в основном из-за того, что эффективность их системы намного ниже (<30 люмен / ватт) из-за всех потерь, связанных с всенаправленным световым потоком и необходимостью перенаправления его в желаемую область.
Светодиод
Тепловыделение
Светодиоды
излучают очень мало тепла. Единственный реальный потенциальный недостаток этого – использование светодиодов для наружного освещения в зимних условиях. Снег, падающий на традиционные фонари, такие как HID, тает при контакте с источником света.Обычно это устраняется с помощью светодиодов, закрывая свет козырьком или направляя свет вниз к земле.
Флуоресцентные лампы излучают тепло, которое поглощается балластом и / или теряется в окружающей среде. Примерно 15% выбросов теряется из-за рассеивания энергии и тепловых потерь. В некоторых случаях тепловыделение может быть полезным, однако, как правило, выделять тепло – это плохо, так как это означает неэффективность использования энергии. Конечная цель устройства – излучать свет, а не тепло.
Светодиод
Срок службы
Светодиоды
служат дольше, чем любые имеющиеся на рынке источники света. Срок службы варьируется, но типичные значения колеблются от 25 000 до 200 000 часов и более, прежде чем лампа или приспособление потребуют замены.
Люминесцентные лампы имеют хороший срок службы по сравнению с некоторыми лампами, но не по сравнению со светодиодными. Типичный срок службы составляет от 7000 до 15000 часов до того, как лампочка потребует замены.Примечание: иногда люминесцентные лампы необходимо заменить до истечения срока их полезного использования, чтобы предотвратить серьезные эффекты ухудшения качества, такие как мерцание или изменение цвета света (переход в розовый цвет).
Светодиод
Пожизненные затраты
Светодиодное освещение
имеет относительно высокие начальные затраты и низкие эксплуатационные расходы. Технология окупается со временем (срок окупаемости) инвестору. Основная окупаемость достигается, прежде всего, за счет снижения затрат на техническое обслуживание с течением времени (в зависимости от затрат на рабочую силу) и, во-вторых, за счет повышения энергоэффективности (в зависимости от затрат на электроэнергию).
Люминесцентные лампы относительно дешевы в приобретении, но относительно дороги в обслуживании. Люминесцентные лампы, вероятно, придется покупать несколько раз, а связанные с этим затраты на рабочую силу должны быть оплачены, чтобы достичь эквивалентного срока службы одной светодиодной лампы.
Светодиод
Затраты на обслуживание
LED практически не требует затрат на обслуживание, а частота замены ламп на сегодняшний день является лучшей на рынке.
Люминесцентные лампы требуют регулярной замены ламп и балласта в дополнение к трудозатратам на отслеживание и замену изношенных или просроченных компонентов.
Светодиод
Первоначальные затраты
Стоимость светодиодных ламп
высока, но варьируется в зависимости от технических характеристик. Типичный светодиодный светильник мощностью 100 Вт стоит от 10 до 20 долларов.
Стоимость люминесцентных ламп и ламп CFL зависит от типа света.Как правило, они дешевы по сравнению со светодиодами (3-10 долларов за лампу КЛЛ мощностью 100 Вт). Люминесцентные лампы сильно различаются в зависимости от конкретной технологии (цены от 2 до 30 долларов являются типичными для того же рейтинга, о котором говорилось выше).
Флуоресцентный
Ударопрочность
Светодиоды
– это твердотельные лампы (SSL), которые трудно повредить физическими ударами.
Люминесцентные лампы особенно хрупкие, особенно лампы T5, T8 и T12.Возможно, что более важно, сломанные люминесцентные лампы требуют особого обращения и утилизации из-за наличия в них опасных материалов, таких как ртуть.
Светодиод
Размер
Светодиоды
могут быть очень маленькими (в некоторых случаях менее 2 мм), и их можно масштабировать до гораздо большего размера. В целом, это делает области применения светодиодов чрезвычайно разнообразными.
Компактные люминесцентные лампы (КЛЛ) имеют небольшие размеры (так что они могут заменить лампы накаливания в быту).Даже в этом случае они обычно не производятся ниже примерно сантиметра в ширину. Стандартные люминесцентные лампы громоздки и хрупки одновременно. Ничто не сравнится с небольшими размерами и прочной конструкцией твердотельного света, такого как светодиод.
Светодиод
Температурный допуск
Холодостойкость
Минус 40 градусов по Цельсию (и включатся мгновенно).
Флуоресцентные лампы с обычным магнитным балластом (например, лампа T12) обычно не рекомендуются при температурах ниже 50-60 градусов по Фаренгейту. Для более холодной погоды выберите люминесцентный свет с электронным балластом, например, лампой T8.
Светодиод
Термостойкость
100 градусов Цельсия. Светодиоды подходят для всех нормальных рабочих температур как в помещении, так и на улице.Однако они демонстрируют снижение производительности при значительно высоких температурах и требуют значительного теплоотвода, особенно в непосредственной близости от других чувствительных компонентов.
Нам не удалось найти никаких объективных данных о работе люминесцентных ламп в условиях высоких температур. Если у вас есть информация, свяжитесь с нами.
–
Время разогрева
У
светодиодов практически нет времени на прогрев.Они почти мгновенно достигают максимальной яркости.
Люминесцентные лампы (особенно старые технологии) требуют заметного времени прогрева, которое зависит от освещения.
Светодиод
Гарантия
Часто от 5 до 10 лет
Обычно 1-2 года
Светодиод
Зимние погодные условия
Светодиоды
выделяют значительно меньше тепла, чем обычные газоразрядные лампы. Обычно это положительно, однако в уникальном случае применения со светофором существует небольшая вероятность скопления снега на лампах. В действительности, однако, это обычно не проблема из-за использования козырьков и / или правильной ориентации света в приспособлении, которое защищает его от элементов.
Люминесцентные лампы обычно не рекомендуются для наружного освещения. КЛЛ будут работать, но при понижении температуры значительно ухудшается качество света.Это заметно немного ниже уровня замерзания и резко ниже примерно 5 градусов по Фаренгейту.
Светодиод
Люминесцентная лампа
и принцип работы люминесцентной лампы
Что такое люминесцентная лампа?
Люминесцентная лампа – это легкая ртутная лампа, в которой используется флуоресценция для излучения видимого света. Электрический ток в газе возбуждает пары ртути, которые доставляют ультрафиолетовое излучение через процесс разряда, а ультрафиолетовое излучение заставляет люминофорное покрытие внутренней стенки лампы излучать видимый свет. Люминесцентная лампа преобразовала электрическую энергию в полезную световую энергию намного эффективнее, чем лампы накаливания. Нормальная световая способность каркасов люминесцентного освещения составляет от 50 до 100 люмен на ватт, что в несколько раз больше, чем у ламп накаливания с эквивалентной светоотдачей.
Как работает люминесцентная лампа?
Прежде чем перейти к принципу работы люминесцентной лампы, мы сначала покажем схему люминесцентной лампы, другими словами схему лампового света.
Здесь мы подключаем один балласт, один выключатель и питание последовательно, как показано. Затем подключаем к ней люминесцентную лампу и стартер.
При включении питания на лампу, а также на стартер через балласт поступает полное напряжение. Но в этот момент разряда не происходит, то есть свет лампы не светится.
При этом полном напряжении сначала в пускателе возникает тлеющий разряд. Это связано с тем, что зазор между электродами неоновой лампы стартера намного меньше, чем у люминесцентной лампы.
Затем газ внутри стартера ионизируется за счет этого полного напряжения и нагревает биметаллическую ленту. Это приводит к изгибу биметаллической полосы для соединения с неподвижным контактом. Теперь через стартер начинает течь ток. Хотя потенциал ионизации неона больше, чем у аргона, но все же из-за небольшого межэлектродного зазора в неоновой лампе появляется высокий градиент напряжения, и, следовательно, тлеющий разряд запускается первым в стартере.
Как только ток начинает течь через прикоснувшиеся контакты неоновой лампы стартера, напряжение на неоновой лампе уменьшается, так как ток вызывает падение напряжения на катушке индуктивности (балласт).При пониженном или нулевом напряжении на неоновой лампе стартера газовый разряд больше не будет, и, следовательно, биметаллическая полоса остывает и отрывается от неподвижного контакта. В момент размыкания контактов в неоновой лампочке стартера ток прерывается, и, следовательно, в этот момент на индукторе (балласте) возникает большой скачок напряжения.
Это высокое импульсное напряжение проходит через электроды люминесцентной лампы (лампы накаливания) и ударяет по смеси газов (смесь газообразного аргона и паров ртути).
Процесс газового разряда начинается и продолжается, и, следовательно, ток снова проходит через саму трубку люминесцентной лампы (ламповый свет). При выпуске газовой смеси сопротивление газа ниже, чем сопротивление стартера.
Разряд атомов ртути производит ультрафиолетовое излучение, которое, в свою очередь, возбуждает порошковое покрытие люминофора, чтобы излучать видимый свет.
Стартер становится неактивным во время свечения люминесцентной лампы (лампового света), потому что в этом состоянии через стартер не проходит ток.
Физика за люминесцентной лампой
Когда на электроды подается достаточно высокое напряжение, создается сильное электрическое поле. Небольшой ток через нити электродов нагревает катушку накала. Поскольку нить накала покрыта оксидом, создается достаточное количество электронов, которые устремляются от отрицательного электрода или катода к положительному электроду или аноду из-за этого сильного электрического поля. При движении свободных электронов налаживается разрядный процесс.
Основной процесс разряда всегда состоит из трех этапов:
Свободные электроны выводятся из электродов и ускоряются приложенным электрическим полем.
Кинетическая энергия свободных электронов преобразуется в энергию возбуждения атомов газа.
Энергия возбуждения атомов газа преобразуется в излучение.
В процессе разряда образуется одиночная ультравысокая спектральная линия 253,7 нм при низком давлении паров ртути.Для генерации ультравысокого луча с длиной волны 253,7 нм температура баллона поддерживается в пределах от 105 до 115 ^o F.
Отношение длины к диаметру трубки должно быть таким, чтобы фиксированная потеря мощности происходила на обоих концах. Эта потеря мощности или свечение электродов называется областью катодного и анодного падения. Эта потеря ватт очень мала.
Катоды снова должны быть покрыты оксидом. Горячий катод обеспечивает обилие свободных электронов. Горячие катоды – это электроды, которые нагреваются циркулирующим током, и этот циркулирующий ток обеспечивается дросселем или устройством управления.Некоторые лампы также имеют холодный катод. Холодные катоды имеют большую эффективную площадь, и на них подается более высокое напряжение, например 11 кВ, для получения ионов. Газ начинает выделяться из-за этого высокого напряжения. Но при 100-200 В катодное свечение отделяется от катода, это называется катодным падением. Это обеспечивает большой запас ионов, которые ускоряются к аноду для образования вторичных электронов при ударе, которые в конечном итоге производят больше ионов. Но катодное падение в разряде горячего катода составляет всего 10 В.
История и изобретение люминесцентной лампы
В 1852 году сэр Джордж Стоукс обнаружил преобразование ультрафиолетового излучения в видимое излучение.
С этого времени и до 1920 года проводились различные эксперименты по развитию электрических разрядов низкого и высокого давления в парах ртути и натрия. Но все разработанные схемы оказались неэффективными для преобразования ультравысокого луча в видимый луч. Это было потому, что; электроды не могли испускать достаточно электронов для возникновения явления дугового разряда.И снова многие электроны столкнулись с атомами газа, и это было упруго. Таким образом, возбуждение не создавало спектральную линию, которую можно было бы использовать. Но с люминесцентными лампами работ было сделано очень мало.
Но в 1920-х годах случился крупный прорыв. Обнаружен факт, что смесь паров ртути и инертного газа при низком давлении на 60% эффективна для преобразования входной электрической мощности в единую спектральную линию на 253,7 нм.
Ультра-нарушенный луч преобразуется в лучи видимого света с помощью соответствующего флуоресцентного материала внутри лампы.С этого времени люминесцентные лампы стали применяться в повседневной жизни людей.
Позже д-р В. Л. Энфилд в 1934 г. получил отчет от д-ра А. Х. Кромптона об использовании лампы с люминесцентным покрытием. Сразу же в Энфилде была создана исследовательская группа, которая приступила к созданию коммерческих люминесцентных ламп. В 1935 году их команда создала прототип зеленой люминесцентной лампы с КПД около 60%.
Спустя два с половиной года на рынке были представлены люминесцентные лампы белого и шести других цветов.Различные смеси порошка люминофора используются для получения различных цветов из люминесцентных ламп. Первая лампа была представлена мощностью 15, 20 и 30 Вт и длиной 18, 25 и 36 дюймов.
Вскоре после того, как T12 мощностью 40 Вт была представлена 4-футовая лампа, которая широко использовалась в офисном, школьном и промышленном освещении. Первые лампы давали свет несколько желтоватым до 3500K. Позднее были разработаны лампы дневного света 6500K таким образом, что они излучают свет, имитирующий средний северный свет неба на пасмурном небе.
Как правило, 4-футовые лампы диаметром 1,5 дюйма и мощностью 40 Вт были доступны на рынке в 1940 году. Но постепенно конструкция была изменена в сторону их лучшего использования. В дуге изменена разрядная часть ламп. Но аргон по-прежнему используется, хотя давление несколько меньше предыдущего. Пары ртути поддерживаются под тем же давлением, что и предыдущий. Для этой лампы требуется 425 мА при падении напряжения от 100 до 105 В.
Очистка и утилизация сломанной люминесцентной лампы
Флуоресцентные лампы содержат небольшое количество ртути, заключенное в стеклянную трубку.Когда в вашем доме ломается люминесцентная лампа, часть этой ртути выделяется в виде паров ртути. Разбитая лампа может продолжать выделять пары ртути, пока ее не очистят и не вынесут из дома. Чтобы свести к минимуму воздействие паров ртути, EPA рекомендует жильцам следовать инструкциям по очистке и утилизации, описанным в прилагаемой ссылке ниже.
Что делать при поломке люминесцентной лампы
Часто задаваемые вопросы о компактных люминесцентных лампах (CFL)
Как работает компактная люминесцентная лампа?
Люминесцентные лампы (включая компактные люминесцентные) более энергоэффективны, чем обычные лампы, из-за другого метода, который они используют для получения света. Обычные лампы (также известные как лампы накаливания) создают свет, нагревая нить накала внутри лампы; от тепла нить накаливания раскаливается добела, давая свет, который вы видите. Много энергии, используемой для создания тепла, которое зажигает лампу накаливания, тратится впустую. Люминесцентная лампа, с другой стороны, содержит газ, который производит невидимый ультрафиолетовый свет (УФ), когда газ возбуждается электричеством. Ультрафиолетовый свет попадает на белое покрытие внутри флуоресцентной лампы, и покрытие превращает его в свет, который вы видите.Поскольку люминесцентные лампы не используют тепло для создания света, они гораздо более энергоэффективны, чем обычные лампы накаливания.
В чем разница между компактной люминесцентной лампой и люминесцентной лампой?
Основное отличие заключается в размере; Компактные люминесцентные лампы изготавливаются особой формы (для чего требуются специальные технологии), которые подходят для стандартных бытовых розеток, таких как настольные лампы и потолочные светильники. Кроме того, большинство компактных люминесцентных ламп имеют «встроенный» балласт, встроенный в лампочку, тогда как для большинства люминесцентных ламп требуется отдельный балласт, независимый от лампы.Оба типа предлагают энергоэффективный свет.
Какую компактную люминесцентную лампу мне купить для замены лампы накаливания (обычной)?
В то время как обычная (лампа накаливания) использует тепло для получения света, люминесцентная лампа создает свет, используя совершенно другой метод, который гораздо более энергоэффективен – фактически в 4-6 раз эффективнее. Это означает, что вы можете купить компактную люминесцентную лампу мощностью 15 Вт, которая излучает такое же количество света, как обычная лампа накаливания на 60 Вт.
Не беспокойтесь о математике – нанопроизводители помогают вам решить, какую компактную люминесцентную лампу лучше купить, отображая на упаковке эквивалентную обычную мощность, к которой вы привыкли. Просто найдите мощность, которую вы обычно покупаете в обычной лампочке. Поскольку мощность лампы КЛЛ намного ниже, чем у лампы накаливания, вы можете использовать КЛЛ с большей мощностью, что даст вам свет, эквивалентный более высокой мощности лампы накаливания. Например: если ваш прибор говорит, что не превышает 60 Вт, вы можете использовать КЛЛ 15 Вт, чтобы получить такое же количество света, как лампа накаливания, или использовать КЛЛ мощностью до 42 Вт и увеличить количество света.
Можно ли использовать компактную люминесцентную лампу с диммером?
Чтобы использовать компактную люминесцентную лампу на переключателе диммера, вы должны купить лампу, специально предназначенную для работы с диммерами (проверьте упаковку). GE производит компактные люминесцентные лампы с затемнением (называемые Energy Smart Dimming Spirals®), специально разработанные для использования с переключателями яркости. Мы не рекомендуем использовать обычные компактные люминесцентные лампы с переключателями яркости, так как это может сократить срок службы лампы. (Использование обычной компактной люминесцентной лампы с диммером также аннулирует гарантию на лампу.)
Можно ли использовать компактную люминесцентную лампу с моей 3-сторонней лампой?
GE производит лампы CFL для использования в 3-х сторонних лампах. Проверьте пакет для этого приложения. Если обычный КЛЛ используется в трехпозиционном переключателе, он будет работать на среднем (среднем) значении и не должен повредить лампочку. Трехпозиционный переключатель не влияет на работу лампы.
Почему моя компактная люминесцентная лампа мерцает или кажется тусклой при первом включении?
Первые компактные люминесцентные лампы мигали при включении, потому что балласту потребовалось несколько секунд для выработки электричества, достаточного для возбуждения газа внутри лампы.Благодаря усовершенствованной технологии в новых компактных люминесцентных лампах GE теперь нет значительного мерцания (менее 1 секунды). Тем не менее, этим лампочкам требуется короткий период прогрева, прежде чем они достигнут полной яркости, поэтому при первом включении они могут казаться тусклыми. Компактные люминесцентные лампы лучше использовать в светильниках, которые оставляют включенными на длительное время, а не в светильниках, которые часто выключаются и включаются.
Могу ли я использовать CFL в приложениях, где я буду часто включать / выключать свет?
Компактные люминесцентные лампы лучше всего работают, если оставлять их включенными более 15 минут при каждом включении.Лампы такого типа нагреваются до 3 минут. Прогрев, вероятно, будет незаметен с точки зрения пользователя, но лампе необходимо прогреться, чтобы достичь точки наиболее эффективной работы. Их частое включение и выключение сокращает срок службы продукта. Если срок службы лампы значительно сократится, вы не получите финансовых выгод (включая энергию и срок службы лампы), которые характерны для ламп КЛЛ.
Могу ли я использовать компактную люминесцентную лампу в закрытом светильнике?
Компактные люминесцентные лампы обычно могут использоваться в закрытых светильниках, если закрытый светильник не утоплен. Полностью закрытые встраиваемые светильники (например, потолок может освещаться крышкой над лампочкой) создают слишком высокие температуры, чтобы можно было использовать компактные люминесцентные лампы.
Могу ли я использовать лампу КЛЛ на улице?
Многие лампы КЛЛ можно использовать на открытом воздухе, если они используются в закрытом светильнике. Чтобы быть уверенным, найдите упаковку или лампочку, в которой указано, что ее можно использовать на открытом воздухе, и проверьте самую низкую рабочую температуру для области, где используется продукт.
Могу ли я использовать КЛЛ в любом положении?
Да, CFL-лампы GE можно использовать в любом рабочем положении, если на лампе или упаковке не напечатан текст, указывающий на требуемое рабочее положение.
Могу ли я использовать CFL в приложениях, связанных с вибрацией, таких как потолочный вентилятор или устройство открывания гаражных ворот?
Обычно не рекомендуется использовать КЛЛ в условиях вибрации. Вибрация может привести к отказу электроники в КЛЛ. Есть одна лампа CFL (FLE11), которая доступна для использования в потолочном вентиляторе. Проверьте пакет для этого приложения.
Могут ли компактные люминесцентные лампы создавать помехи для электронного оборудования, например радиоприемников?
Многие электронные устройства, такие как радио, телевизоры, беспроводные телефоны и пульты дистанционного управления, используют инфракрасный свет для передачи сигналов.Нечасто эти типы электронных устройств случайно интерпретируют инфракрасный свет, исходящий от компактной люминесцентной лампы, как сигнал, в результате чего электронное устройство временно выходит из строя или перестает работать. (Например, ваш телевизор может внезапно переключить каналы.) К счастью, это происходит только тогда, когда свет излучается на той же длине волны, что и сигналы электронного устройства, что бывает редко.
Чтобы снизить вероятность возникновения помех, не размещайте компактные люминесцентные лампы рядом с такими электронными устройствами. Если возникнут помехи, отодвиньте лампочку от электронного устройства или подключите осветительный прибор или электронное устройство к другой розетке.
Могу ли я использовать компактную люминесцентную лампу с электронным таймером или фотоэлементом (также известный как электрический глаз)?
Некоторые электронные таймеры и фотоэлементы содержат детали, несовместимые с компактными люминесцентными лампами; Использование этих ламп в несовместимых продуктах приведет к сокращению срока службы лампочек. Чтобы узнать, совместим ли электронный таймер или фотоэлемент с компактными люминесцентными лампами, обратитесь к производителю таймера или фотоэлемента.
Рекомендует ли EPA использовать лампы CFL?
Да. КЛЛ по сравнению со стандартными лампами накаливания обладают множеством преимуществ. Во-первых, они помогают экономить энергию и деньги. Они потребляют на 2/3 меньше энергии, чем стандартные лампы накаливания, и служат до 10 раз дольше.

Источники света / освещения:
Естественные / доисторические источники света:	Биолюминесценция \| Небесные объекты \| Молния
Источники света горения:	Ацетиленовые / карбидные лампы \| Свечи \| Лампы Дэви \| Огонь \| Газовое освещение \| Керосиновые лампы \| Фонари \| Limelights \| Масляные лампы \| Светильники
Ядерные / прямые химические источники света:	Betalights / Trasers \| Хемолюминесценция (световые палочки)
Источники электрического света:	Дуговые лампы \| Лампы накаливания \| Люминесцентные лампы
Разрядные источники света высокой интенсивности:	Керамические разрядные металлогалогенные лампы \| Лампы HMI \| Лампы ртутно-паровые \| Металлогалогенные лампы \| Натриевые лампы \| Ксеноновые дуговые лампы
Прочие источники электрического света:	Электролюминесцентные (EL) лампы \| Глобар \| Индуктивное освещение \| Дискретные светодиоды / твердотельное освещение (светодиоды) \| Неоновые и аргоновые лампы \| Лампа Нернста \| Серная лампа \| Ксеноновые лампы-вспышки \| Свечи Яблочкова

Устройство люминесцентной лампы: Люминесцентная лампа – Help for engineer

Люминесцентная лампа – подробно о главном

В каких областях применяются?

Строение и принцип работы

Какие бывают разновидности ламп

Обзор плюсов и минусов

Каким производителям отдать предпочтение?

Эксплуатация

Степень безопасности, утилизация

Люминесцентные лампы. Виды и работа. Применение и маркировка

Принцип работы и основные свойства

В зависимости от формы трубки люминесцентные лампы бывают:

Похожие темы:

Устройство люминесцентной лампы

преимущества и отличия от светодиодных, маркировка

Устройство люминесцентной лампы и принцип действия

Характеристики источников света

Основные виды люминесцентных ламп

Подключение к сети

Маркировка ЛЛ

Плюсы и минусы люминесцентных ламп

Сферы применения

Устройство люминесцентного светильника

Устройство люминесцентного светильника

Устройство электрической части люминесцентного светильника

Лампы люминесцентные – Электросистемы

Как купить люминесцентные ламы?

Принцип работы люминесцентной лампы

Виды и типы люминесцентных ламп

Маркировка люминесцентных ламп:

Устройство энергосберегающей лампы. Схема и ремонт.

Схема и ремонт люминесцентных энергосберегающих ламп

Отличительные особенности люминесцентных ламп от обычных ламп накаливания.

Устройство компактной люминесцентной лампы (КЛЛ).

Ремонт бытовых люминесцентных ламп с электронным балластом.

Опасность люминесцентных ламп и рекомендации по использованию.

Разборка люминесцентной лампы с электронным балластом.

Восстановление работоспособности ламп с электронным балластом.

Люминесцентные лампы

Типичные свойства, используемые в промышленном машинном зрении

Принцип действия люминесцентной лампы

Видимый спектр обычной неоновой трубки (типичный пример

Важное значение для промышленного машинного зрения

Люминесцентная лампа – Энциклопедия Нового Света

История

Принципы работы

Механизм светового производства

Электрические аспекты эксплуатации

Способ “запуска” люминесцентной лампы

Механизмы выхода из строя лампы по окончании срока службы

Кончилась смесь выбросов

Отказ электроники встроенного балласта

Отказ люминофора

В трубке заканчивается ртуть

Люминофоры и спектр излучаемого света

Использование

Токсичность ртути

Очистка от разбитых люминесцентных ламп

Преимущества перед лампами накаливания

Недостатки

Обозначение труб

Лампы люминесцентные прочие

Использование фильмов и видео

Противоречие Агапито Флореса

См. Также

Банкноты

Список литературы

Внешние ссылки

Кредиты

Машина для переработки люминесцентных ламп

Делает то, для чего был создан! (5)

Отличное соотношение цены и качества (5)

Помогает окружающей среде (5)

Прочный, быстрый, эффективный, простой (5)

Сделал именно то, что сказал представитель !! (5)

Отличное соотношение цены и качества (5)

Освободить комнату от хранившихся отработавших ламп (5)

Pruduct работает как рекламируется (5)

Намного проще, чем боксировать.(5)

Штамповочный завод избавился от лампочек на 5 лет (4)
