Содержание

Спутниковые антенны. От «А до Я»

В данной статье мы опишем принцип работы спутниковой антенны, а также дадим практические советы по ее выбору в зависимости от потребностей пользователя. Спутниковые сигналы являются довольно слабыми. Но особо примечательным является тот факт, что мы можем принимать эти сигналы с помощью спутниковых антенн, стоимость которых сегодня составляет от 125 грн. Если вы хотите получить максимальную производительность приемной системы, то необходимо правильно выбрать модель и размер принимающей антенны.

Из чего состоит тарелка?

Процесс приема спутникового телевизионного сигнала можно условно разделить на два этапа. На первом этапе телевизионный сигнал улавливается и фокусируется в одной точке. При этом необходимо, чтобы этот сигнал был как можно большей амплитуды. На втором этапе сигнал усиливается и обрабатывается.
Основное назначение спутниковой антенны – улавливать телевизионные сигналы. Обычно спутниковая антенна имеет форму отражателя в виде тарелки. При этом она должна быть идеальной параболической формы и не деформироваться за годы эксплуатации, а также при транспортировке и монтаже. Помятая, изогнутая или иным образом деформированная тарелка не в состоянии в полной мере сфокусировать сигнал, поскольку при этом часть данных «теряется», а конечный сигнал является слишком слабым для его дальнейшего преобразования в изображение.

Обычно отражатель изготавливают из металла (из стали, так как она является самым дешевым металлом, либо из алюминия, так как он не подвергается коррозии). При этом поверхность антенны может быть как цельной, так и перфорированной. Перфорированные антенны не отражают солнечный свет и обладают низкой ветровой нагрузкой. К тому же они обладают меньшей массой, а по отражательной способности они почти не уступают цельным металлическим «сородичам».
Для изготовления спутниковых антенн используются и другие материалы, например, из пластика, полимера и стекловолокна. Такие антенны просты в изготовлении, имеют малый вес, не подвергаются коррозии и полностью восстанавливают свою форму после снятия деформации. Сигнал со спутника проникает через эти материалы и легко отражается от встроенного в антенну тонкого слоя фольги или металлической сетки.
Малошумный конвертор-моноблок (LNB), расположенный в центре антенны, обрабатывает и преобразует полученный сигнал. Далее, в зависимости от поляризации и полосы частот, осуществляется селекция сигнала, после чего слабый сигнал усиливается и преобразовывается в сигнал низкой частоты для его последующей передачи по кабелю на вход спутникового ресивера.

Шум и децибелы

Сигнал, принимаемый антенным конвертором (LNB), практически не содержит электрического шума. Однако при прохождении через электронные блоки оборудования на сигнал накладываются шумы. Чтобы слабый по амплитуде спутниковый сигнал не был заглушен шумами, уровни собственных шумов антенного конвертора должны быть низкими.

Универсальный спутниковый конвертор Ku-диапазона с одним независимым выходом для приема сигналов в линейной поляризации с уровнем собственных шумов до 0,2 дБ, предназначен для офсетных антенн

«Шумовой коэффициент» характеризует уровень шума конвертора и измеряется в децибелах (дБ). Это отношение уровня шума на выходе к уровню шума на входе. Стоит учесть, что «шумовой коэффициент» обладает нелинейной зависимостью, а его возрастание на 3 дБ означает двукратный рост амплитуды шума. За последние десять лет конверторы были значительно усовершенствованы. Их шумовой коэффициент был снижен с 1,8 дБ до 0,3 дБ (не учитывая упоминаемые на рынке явно завышенные данные), а их стоимость снизилась в три-пять раз.

Вероятнее всего, в Украине новые «спутниковые зрители» будут приобретать комплект для просмотра с трех спутников (Amos+Astra+HotBird). В этом случае обычно используются конверторы, шумовой коэффициент которых составляет 0,3 дБ. Но если вы энтузиаст и планируете принимать слабые и нестабильные сигналы, то в таком случае следует приобретать конвертор с как можно более низким шумовым коэффициентом, благо такие варианты доступны на рынке Украины.

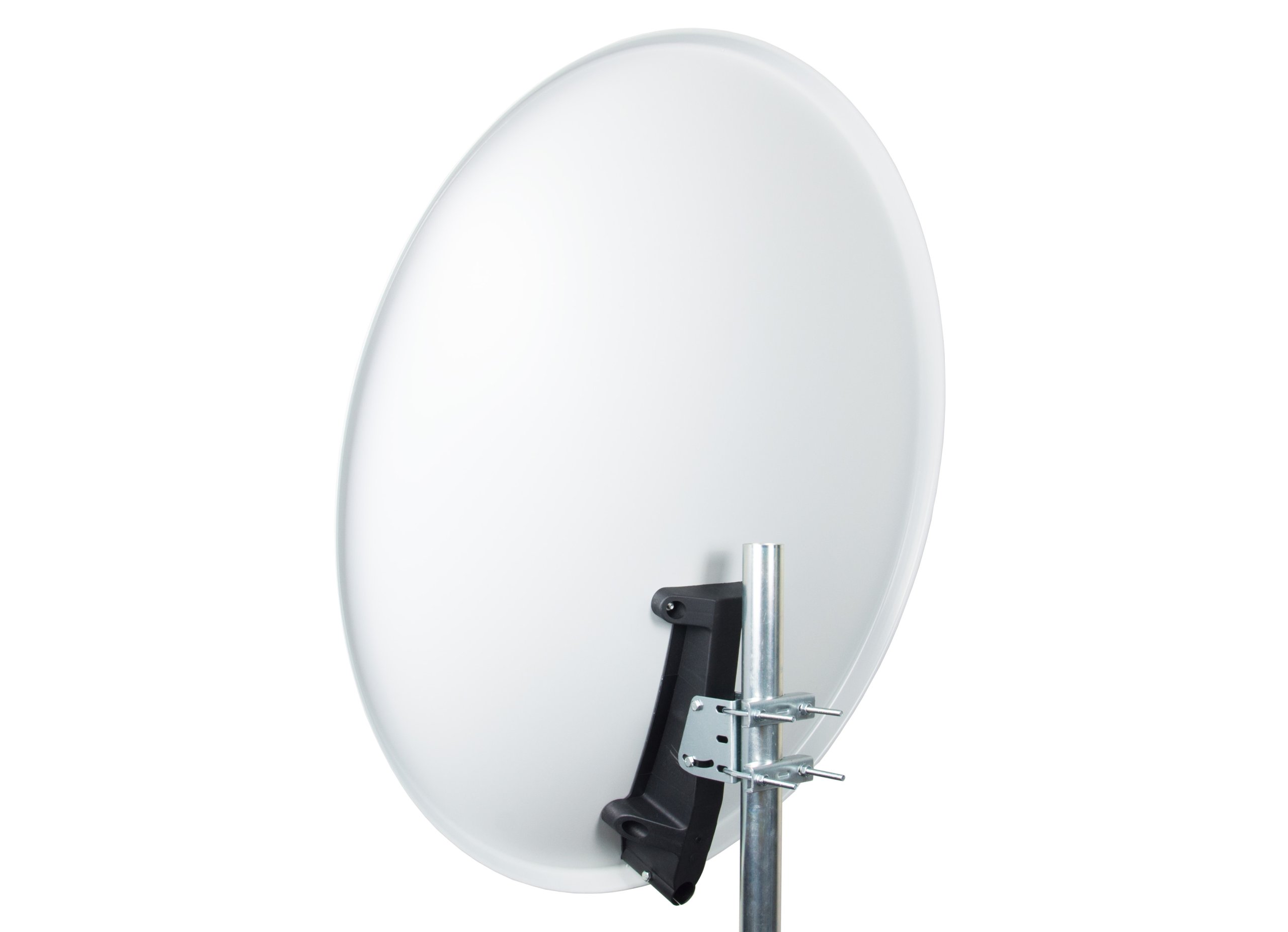

Офсетная (асимметричная) спутниковая антенна

Любая ли тарелка подойдет?

Размеры и формы тарелок могут сильно отличаться. Тарелки старых моделей выпускались круглой формы, а конвертор крепился в центре на трех ножках (так называемая прямофокусная конструкция).
Однако сейчас большинство тарелок имеют офсетную конструкцию в виде овала, в нижней части которой закреплена несущая штанга, на которую монтируется мультифид или один конвертор.

В таких антеннах конвертор располагается в стороне от пути следования сигнала, а на рефлекторе не скапливается дождевая вода или снег, в отличие от прямофокусных антенн.
Привычные, а также любительские антенны, отличаются более высокой формой, при этом они не сильно широкие. А вот минитарелки, которые сегодня используются для приема сигнала многих европейских операторов (например, BSkyB, Canal Plus, Freesat) напротив, более широкие и обладают меньшей высотой. Чем больше тарелка по горизонтали, тем лучше она настраивается на один из близкорасположенных относительно друг друга спутников (чем больше тарелка, тем меньше ее угол приема).

Прямофокусная спутниковая антенна.
На фото хорошо видно скопление снега на зеркале.

Почему размер имеет значение?

Независимо от того, какой формы тарелку вы выбрали, ключевым параметром является ее размер. Именно размер характеризует способность тарелки принимать сигнал. Если на конвертор поступит сигнал недостаточной амплитуды, то вы не получите изображение на экране.

К тому же слишком слабый сигнал невозможно усилить с помощью усилителя конвертора, так как он только усилит шум и не обеспечит нормальную работу системы. Поэтому при слабом сигнале ничто не заменит антенну больших размеров. В диаметре антенны важен каждый сантиметр, ведь при увеличении диаметра на 40% амплитуда сигнала возрастает в два раза. Так, например, тарелка диаметром 1,2 метра выдает сигнал в полтора раза большей амплитуды, чем тарелка диаметром в 1 метр. Чтобы убедиться в том, что диаметр выбираемой антенны достаточный, следует знать приблизительный уровень спутникового сигнала вблизи места ее установки.

Зоны приема

Спутники передают сигналы различной амплитуды и мощности, охватывая различные участки земной поверхности. Даже если вы и находитесь в зоне покрытия спутника, то все равно важно знать уровень сигнала вблизи вашего дома.
Точно спрогнозировать уровень сигнала конкретного спутника невозможно. Однако приблизительный уровень сигнала можно узнать с помощью специальных карт уровней сигнала. Эти карты также называются картами покрытия, в которых указываются приблизительные значения уровней сигнала в зависимости от места установки. И хотя сигнал может приниматься и вне зоны действия спутника, он будет значительно ослабленным. И чем дальше удалено место установки приемной антенны от центра зоны действия спутника, тем слабее будет принимаемый сигнал.

В картах зон покрытия спутниковым сигналом указывается либо требуемый минимальный размер тарелки, либо эквивалентная изотропно излучаемая мощность (ЭИИМ), которая измеряется в децибелах на один ватт (дБВт) и характеризует уровень сигнала. Таблица перевода этих двух величин приводится ниже.

Уровень сигнала в зависимости от диаметра антенны

ЭИИМ
(дБВт)
Диаметр
антенны (см)
35 300
40 180
42 160
44 120
46 95
48 75
50 60
51 55
52 50
53 45
54 40

Спутниковые антенны других геометрических форм

Хотя на сегодняшний день в Украине самыми популярными являются офсетные и прямофокусные антенны, в природе существуют и другие их типы. За всю историю спутникового телевидения были перепробованы различные модификации спутниковых антенн (и они эксплуатируются до сих пор).
В некоторых модификациях антенн используется вспомогательный отражатель для более эффективной фокусировки сигнала на конвертор. Форма вспомогательного отражателя может быть вогнутой – как и форма основного отражателя (конструкция Григориана), либо выгнутой (конструкция Кассегрена). Антенны с двумя отражателями обладают большей производительностью, характеризуются меньшим уровнем кросс-поляризационных помех и шумов, а также имеют меньшие габариты.
И хотя двухзеркальная конструкция почти всегда применяется для больших антенн систем связи, для изготовления «домашних» тарелок она практически не используется.
А, например, в антеннах в виде плоской плиты отражатели вообще отсутствуют. По соотношению габариты/производительность она превосходит антенны в виде тарелок и если удастся сократить ее себестоимость, то она может стать «антенной будущего» для домашнего пользования. А пока пальму первенства на нашем рынке держат офсетные антенны.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Спутниковая антенна: 7 советов по выбору, установке и настройке

Спутниковое телевидение позволяет за небольшую плату просматривать сотни каналов, получая высокое качество сигнала. Только для этого надо уметь правильно выбрать спутниковую антенну, установить и настроить ее.

После тяжелого рабочего дня, в выходной и праздничный день или когда на улице непогода, лучшим местом отдыха является диван в гостиной. Его постоянной парой становится телевизор, и чем больше каналов он принимает, тем лучше, именно потому многие устанавливают спутниковые антенны. За небольшую плату можно просматривать сотни каналов, получая высокое качество сигнала. Только для этого надо уметь правильно выбрать спутниковую антенну, установить и настроить ее. Об этом и поговорим.

Как работает спутниковая тарелка?

Спутниковая тарелка, как в народе называют такого рода антенну, принимает сигнал с космических спутников.

Расстояние между ними и нашими антеннами около 36 000 км, так что сами может себе представить, насколько грандиозными будут потери сигнала. Чтобы в итоге на экране телевизора получить качественную картинку, надо максимально сконцентрировать поступающий сигнал. Для этого и необходима изогнутая поверхность антенны. Она отражает поступающие на нее от спутника волны и направляет все их в одну точку – фокус.

Спутниковые антенны благодаря их форме прозвали тарелками. Чем больше диаметр антенны, тем больше волн она сможет поймать и отразить. Точка фокусировки может находиться по центру тарелки  или быть смещенной вниз.

Виды спутниковых антенн

Главное отличие всех тарелок – расположение точки фокусировки. Для приема спутникового телевидения используют следующие типы антенн:

  • прямофокусные. В этом случае фокус, т.е. конвертор на металлических стержнях, прикреплен прямо по центру тарелки. Она позволяет хорошо усиливать сигнал, но обладает рядом недостатков. Во-первых, крепить ее надо под тупым углом, потому зимой в тарелке может скапливаться снег, листья, грязь, уменьшая площадь отражающей поверхности и ухудшая сигнал. Во-вторых, стержни и сам конвертор отбрасывают тень на тарелку, также отнимая часть полезной площади для приема сигнала. Однако такие тарелки хорошо принимают сигнал с отдаленных спутников, но лучше брать модели большого диаметра – от 130 см;
  • офсетные. Точка фокусировки располагается в нижней части тарелки, причем саму антенну можно ставить даже вертикально. Такие изделия хуже принимают сигнал, зато они проще в монтаже и не накапливают мусор со снегом, а конвертор не отбрасывает тень на поверхность, потому в быту их используют все чаще;
  • тороидальные. Более современный вид антенн, который оснащается двумя рефлекторами. Особенность конструкции – двойное отражение волн. Сначала они попадают на поверхность большой тарелки, от которой отражаются и попадают на малую чашу. Тарелка принимает сигнал от нескольких спутников (до 16), обеспечивая пользователю максимальный комфорт. Стоят такие тарелки дороже остальных.

Другие виды тарелок очень редко используются для приема сигнала спутникового телевидения.

Материал изготовления

Главная задача поверхности тарелки – отражать волны, принятые со спутника, но антенна будет постоянно находиться на улице, потому должна быть устойчивой ко всем негативным воздействиям внешней среды. Для изготовления спутниковых тарелок используют такие материалы:

  • алюминий – наиболее интересный вариант. Материал отличается небольшим весом, устойчив к коррозии. Из-за небольшого веса такие тарелки плохо сопротивляются ветрам и механическим повреждениям, потому, чтобы антенну не сдуло, надо использовать усиленные крепления;
  • сталь. Такая тарелка будет стоить дешевле алюминиевой, но весит она больше, что усложнит установку. Стальные изделия подвержены коррозии, потому обратите внимание на качество защитного слоя;
  • пластиковые тарелки с металлическим напылением появились не так давно, но пока не прижились. Главное преимущество – небольшой вес, отсюда и простота монтажа. В минусы отнесем высокую цену, низкую долговечность и слабую производительность. Более того, зимой на пластик хорошо налипает снег;
  • отдельно стоит выделить антенны из сетчатого металла. Они предназначены для установки на большой высоте, а также в регионах с частыми и сильными ветрами. Многочисленные прорези снижают парусность, так что антенну не унесет. На качестве сигнала особенность тарелки никак не сказывается. Минус – более высокая стоимость по сравнению с аналогами.

Диаметр тарелки

Чем больше тарелка, тем больше волн она примет и отразит, и тем лучше будет сигнал. Диаметр тарелки особенно важен, когда речь идет об установке антенны в районах с проблемным сигналом. Если ставить во главу угла вопросы эстетики, и взять тарелку поменьше, то можно не достичь желаемого результата.

Диаметр антенны колеблется в широких пределах – от 40 до 300 см, но наиболее популярными стали тарелки диаметром 80-90 см, которыми буквально облеплены многоэтажки в любом городе страны. Владельцы частных домов обычно выбирают тарелки диаметром 120-130 см.

Антенна с маленьким диаметром стоит дешевле, весит меньше, выглядит аккуратнее, проще в монтаже, не требует усиленного крепежа и не перекрывает лучи солнца. Но такие модели будут уместны, если вы собираетесь ставить тарелку в районе с хорошим сигналом. Чем меньше диаметр, тем сложнее будет словить сигнал, и тем больше будет восприимчивость к погодным условиям. Большие тарелки лишены этих недостатков, но отличаются сложностью в монтаже, габаритностью и более высокой ценой.

При выборе диаметра спутниковой антенны ориентируйтесь на особенности местности, где будет установлена тарелка. Если есть сложности, лучше проконсультироваться со специалистами, который подскажут.

Тип подвески

Еще один технический момент, на который важно обратить внимание, – это тип подвески:

  • азимутально-угломестная подвеска позволяет настроить антенну на прием сигнала от определенного спутника. Если захочется получать сигнал от другого спутника, придется выполнить полную перенастройку тарелки;
  • при полярном типе подвески имеет специальный рычаг, который позволяет быстро переключиться с одного спутника на другой. Работает этот рычаг на электрическом приводе.

Нюансы установки антенны

Большинство покупателей предпочитают не заморачиваться и поручить установку и настройку спутниковой антенны специалистам. Это гарантия, что все будет выполнено быстро и правильно. Если же есть время, определенные навыки и желание поработать руками, да еще и немного сэкономить, то можно произвести монтаж спутниковой антенны самостоятельно. В общих чертах принцип установки выглядит так:

  • понять, с какой стороны будет тарелка, и на какой спутник она будет настроена. Спутников вокруг Земли много, их положение точно известно и не меняется. В интернете есть сервисы, которые отображают, какие спутники висят над конкретной местностью. В конце названия, как правило, стоит что-то типа 36Е или 9W – это долгота, над которой расположен спутник. Выбирайте место, где нет тени и других помех. Есть специальные программы, которые помогут рассчитать угол наклона антенны в зависимости от координат местности и выбранного спутника. Можно воспользоваться компасом и информацией об азимуте для конкретного спутника. На местности остается только определить север, найти заданный азимут и направить тарелку в нужное направление;
  • прежде, чем закрепить антенну, лучше проверить наличие сигнала;
  • сначала монтируется кронштейн. Для этого перфоратором на несущей поверхности делаются отверстия под анкеры. Размер последних зависит от веса тарелки и типа несущего материала. Если стены деревянные, то важно прикрепить кронштейн к брусу или бревну, но не к обшивке;
  • тарелка крепится на кронштейн. Офсетная антенна может быть строго вертикальной, но лучше отклонить ее назад на 1,5-2 см, для прямофокусной тарелки угол наклона 20-40 градусов.

Дальше остается правильно выполнить настройку антенны.

Как настроить спутниковую антенну?

Последовательность действий тут будет следующей:

  • подключить ресивер к телевизору, включить его и дождаться этапа поиска каналов;
  • подсоединить к ресиверу антенный привод от спутниковой антенны;
  • с другой стороны этот кабель надо подключить к Sat Finder при помощи F-разъемов. Это недорогое устройство, которое поможет правильно и быстро настроить тарелку. Оно определяет силу сигнала на выходе из конвертора антенны, сообщая об этом посредством звуковой или стрелочной индикации. Чтобы выполнить измерения, Sat Finder надо соединить с конвертором. Если все хорошо, то должна загореться подсветка чувствительности. Дальше остается только вращать регулятор чувствительности, пока прибор не подаст соответствующий сигнал. Если он должен быть звуковым, то ориентируйтесь на потрескивания, но не на писк;
  • аккуратно и медленно надо вращать тарелку влево и вправо. Будут слышны несколько сигналов, остановите в том положении, где сигнал сильнее. Уменьшив чувствительность Sat Finder, надо подобрать более точное положение тарелки в горизонтальной плоскости. Затем можно слегка наклонить тарелку и проверить, не усилился сигнал. Такими осторожными движениями выбирается положение с наиболее сильным сигналом;
  • по инструкции к ресиверу завершить поиск каналов. Если все сделано правильно, будет виден длинный список из доступных каналов;
  • в случае удачи остается только окончательно зафиксировать тарелку. Если же каналов найдено мало, или сигнал совсем плохой, то придется откорректировать положение тарелки. Удобнее работать вдвоем;
  • после фиксации тарелки необходимо отключить провод, ведущий от ресивера к Sat Finder, и подключить его к конвертеру на антенне;
  • пройти регистрацию у оператора, если требуется;
  • прибор Sat Finder не выбрасывайте. В будущем он может понадобиться для перенастройки антенны, если она немного сместится от ветра и осадков.
Если какой-то из пунктов заставляет вас усомниться в возможности выполнить все самостоятельно, лучше не тратить время, не подвергать риску оборудование, а сразу вызвать специалистов. Компания «Мир антенн» предлагает жителям Екатеринбурга антенны спутникового телевидения разного диаметра. Имеется возможность заказать профессиональную установку и настройку.

Спутниковое телевидение во многом выигрывает у цифрового и кабельного. Цифровое, например, будет полностью бесплатным для вас, но поймать можно будет только небольшое количество каналов, и чем дальше от телевышки вы находитесь, тем хуже будет качество картинки. Кабельное телевидение отличается высоким качеством картинки и достаточным количеством каналов, но стоит дорого и ограничивается зоной, где можно протянуть кабель. Спутниковое же телевидение потребует первоначальных вложений на покупку и установку тарелки, но позволяет обходиться без связи с телевышкой, ведь сигнал идет напрямую со спутников. Кроме того, пользователю доступно огромное количество каналов, а абонентская плата не столь высока, как в случае с кабельным ТВ.

Принцип работы спутниковой антенны и спутникового телевидения

По многочисленным опросам современный зритель все больше сморит спутниковое телевидение, оставляю в стороне эфирное и кабельное. Естественно что и круг интересующихся спутниковыми технологиями растет. Многие просто смотрят, но частоты постоянно меняются, каналы блокируются, приходиться часто обращаться к мастеру или же самому потихоньку изучать.





Что бы вникнуть во все тонкости нужно начинать с самого простого и разузнать на каких принципах работает спутниковое телевидения.

Как работает спутниковое телевидение

Вокруг земли на уровне экватора, на орбите высотой около 39900 км. висят (крутятся вместе с землей) телевизионные спутники. Каждая орбитальная позиция всегда одинакова по отношению к нам на земле.





Так вот спутник светит на определенную территорию земли (наподобие фонарика) радиолучами, которые и несут полезный сигнал с нужными нам телеканалами.



Как работает спутниковая антенна

Спутниковая антенна, наподобие линзы, собирает радиоволны в одной точке, усиливая сигнал до возможности его стабильного приема.  Таким образом чем дальше орбитальная позиция спутника тем большую нужно спутниковую антенну для его приема, естественно если он светит на ваш участок земли.





Спутниковая антенна – важный элемент спутникового оборудования и многие часто даже говорят “установить спутниковую тарелку”, а не установить спутниковое оборудования или телевидение.

От вида спутниковой антенны очень многое зависит, особенно от ее размера. Подробнее можно почитать здесь.

После фокусирования спутниковой антенной радиоволн в определенной точке, их принимает устройство конвертер и преобразовывает частоту для подальшей передачи ее к спутниковому приемнику – ресиверу.





Спутниковый ресивер находится в непосредственной близости от телевизора к которому подключен и преобразовывает спутниковый сигнал в качественную картинку любимого или нет телеканала на экране.





От спутникового ресивера зависит качество и количество принимаемых телеканалов. Благодаря железу и ПО делается возможным приема самых разнообразных каналов и передач.





Некоторые телеканалы могут быть условно кодированы, а новые прошивки для ресиверов могут позволить открывать те каналы что небыли доступны ранее (наподобие трико… или новая кодировка PowerVU).





Вы можете пропустить чтение записи и оставить комментарий. Размещение ссылок запрещено.

Спутниковая антенна. Виды и работа. Применение и особенности

Спутниковая антенна – это устройство, предназначенное для приема радиосигналов транслируемых со спутника. Ее можно встретить довольно часто даже в бытовой жизни, поскольку с ее помощью принимаются радиоволны телевизионных каналов. Посредством специального оснащения оно подключается к телевизору, что позволяет смотреть передачи с более высоким качеством, чем при аналоговой трансляции.

Как работает спутниковая антенна

На орбите находится спутник, который транслирует радиосигналы в направлении поверхности планеты, в результате чего они попадают на различные предметы. Практически все укутано данными сигналами, но далеко не каждый прибор может реагировать на их частоту. Транслируемые лучи, которые передают информацию телевизионных станций, попадают на отражатель устройства, более известный как тарелка. В связи с тем, что он имеет вогнутую форму, все радиоволны отражаются в одном направлении и фокусируются напротив центра. Тарелка собирает все сигналы, которые попадали на ее поверхность, и передает на чувствительное устройство – конвертер. Его головка улавливает и воспринимает радиоволны, после чего преобразовывает их в более привычный сигнал, который в дальнейшем передается на расположенный возле телевизора ресивер. Последний адаптирует трансляцию в формат телевизионных устройств.

Виды антенн по конструкции
Спутниковая антенна является довольно распространенным оборудованием. В серийном производстве можно встретить следующие виды данных систем:
  • Прямофокусные.
  • Офсетные.
  • Тороидальные.

Последние являются довольно редкими, но что касается прямофокусных и офсетных, то они очень популярны. Каждая из данных конструкций имеет свои преимущества и недостатки, о которых необходимо знать, чтобы выбрать для себя оптимальное решение.

Прямофокусная антенна

Такие антенны являются вторыми по популярности после офсетных. Их конструкция подразумевает фиксацию конвертера напротив центра тарелки. Его чувствительный облучатель располагается вниз, направленным на зеркало. Чтобы антенна могла эффективно принимать сигнал и транслировать его на телевизор без помех, важно чтобы при установке конструкция смотрела вверх максимально направлено на спутник.

Такой способ монтажа имеет свои недостатки. В первую очередь, при выпадении осадков влага будет скапливаться прямо в тарелке. Как следствие это активирует коррозийные процессы, и обеспечит ускоренный выход устройства из строя. Кроме этого, наличие в отражателе воды, а также обледенелого снега, снижает эффективность фокусировки сигнала. В результате каналы показывают намного хуже, чем при хорошей погоде.

Используя прямофокусную антенну, ее придется периодически прочищать зимой. Это делать не сложно, но если устройство находится в труднодоступном месте, то могут возникать трудности. Все же эта конструкция имеет и преимущества. В частности, конвертер располагается чувствительной головкой вниз, поэтому он быстро просыхает после попадания влаги. Это исключает его сильное промокание и ранний выход со строя.

Офсетная антенна

Данный тип является самым распространенным, поскольку имеет определенные конструктивные преимущества. Такая спутниковая антенна подразумевает расположение тарелки под минимальным углом к спутнику. В результате, со стороны может казаться, что отражатель смотрит вниз. Это сделано таким образом, чтобы фокусировать принятые на тарелку сигналы немного не по центру на закрепленном конвертере.

Такие системы способны ловить более мощный спутниковый сигнал, поскольку данная конструкция менее чувствительна, чем прямофокусная антенна. Положительным моментом такого устройства является то, что его тарелка не подвержена намоканию и блокировки снегом. Благодаря этому исключается дополнительный уход в зимнее время. Такое расположение конвертеров подразумевает, что они развернуты чувствительной частью к атмосферным осадкам. Производители пытаются компенсировать это и устанавливают специальные козырьки на конверторные головки, но те не могут полностью закрывать от осадков, поскольку в противном случае перекроют возможность восприятия сфокусированного сигнала.

Тороидальные антенны

Такая конструкция встречается реже, но является самой совершенной. Помимо классической тарелки, которая фокусирует сигнал на конвертор, применяется дополнительный элемент фокусировки. Он позволяет лучше воспринимать сигналы. Благодаря этому даже одна спутниковая антенна может одновременно работать с 16-ю конверторами. Каждый из них отвечает за прием сигнала с определенного спутника. При использовании такого устройства количество каналов на телевизоре возрастает многократно.

Все же стоит отметить, что хотя и существует много телеканалов, но подавляющее большинство из них имеет другой язык вещания. Фактически, достаточно наличия 3 конвертеров. Нет особого смысла ставить их больше, поскольку фактически придется оплачивать дорогостоящее оборудование, чтобы просматривать каналы на неизвестных языках.

Такая спутниковая антенна имеет много общего с офсетным типом. В частности у них применяется подобная технология расположения основного отражателя. Единственным отличием тороидальных антенн является установка большего количества конверторов и монтаж дополнительной отражающей поверхности.

Материалы изготовления отражателей

Стоит отметить, что особой разницы насчет того из каких материалов будет изготовлен отражатель нет. Это влияет только на эксплуатационные свойства. В серийном производстве можно встретить тарелки, сделанные из следующих материалов:

  • Сталь.
  • Алюминий.
  • Пластик с покрытием.

Самыми часто встречаемыми являются стальные тарелки. Они прочные, но довольно тяжелые, а кроме этого обладают плохим свойством покрываться ржавчиной спустя несколько сезонов. Если изделие окрашено хорошо, то служит действительно долго, но стоит его немного повредить, как проступают следы коррозии. Зачастую ветки деревьев, которые достают до отражателя, оставляют царапины при ветреной погоде. От таких повреждений ржавчина постепенно распространяется по всей конструкции.

Что касается алюминиевых тарелок, то они не боятся коррозии, но гораздо хуже переносят механическое воздействие. Стоит порыву ветра обрушить конструкцию, как отражатель деформируется, и зачастую повторно его поставить уже не получится. Алюминиевая тарелка стоит дороже стальной, но на самом деле не лучше.

Самым худшим вариантом материала для изготовления отражателей является пластик. Хотя он и покрывается специальным слоем, который увеличивает отбивающие способности радиоволн, а также не боится коррозии, но имеет огромный недостаток – появление пластичности на солнце. Летом зачастую тарелки нагреваются настолько сильно, что становятся мягкими и пластик деформируется. При изменении геометрии отражателя, качество принимаемого сигнала уменьшается. Стоит отметить, что использование полимера является редкостью, и обычно применено на компактных антеннах, которые предназначены для установки в дома на колесах и фургоны.

Выбор места для установки

Чтобы спутниковая антенна обеспечивала качественный прием сигнала без помех, а телевизор показывал чистую картинку, важно провести правильную установку и выбрать лучшее место для монтажа. Для территории России подавляющее большинство спутников, которые транслируют телевизионные сигналы, находятся в Южной стороне. В связи с этим отражатель должен быть ориентирован на юг. В том случае если повернуть тарелку на север, то показ каналов будет осуществляться только несколько часов в сутки, пока на траектории направления отражателя имеется спутник.

Для частного дома провести монтаж на южную сторону не составляет особых затруднений. Что же касается жителей квартир, окна которых выходят на север, то для них оптимальным решение будет установка антенны на крыше. В этом случае потребуется приобрести более длинный коаксиальный кабель.

Помимо выбора правильной стороны, также важно позаботиться о том, чтобы на траектории между отражателем антенны и спутником не было препятствий. Если впереди имеются деревья, по возможности стоит подпилить их ветви, или выбрать для антенны другое место. В том же случае, когда впереди имеется многоэтажный дом, то рассчитывать на эффективный прием сигнала не приходится.

Обязательно нужно позаботиться о том, чтобы место, где монтируется спутниковая антенна, было доступным. Зачастую зимой требуется проводить очистку отражателя от льда и снега, а кроме того периодически может возникать необходимости перенастройки, вследствие изменения положения устройства под воздействием ветра. Гораздо проще добраться к антенне, если она расположена на стене частного дома или на специальном невысоком столбе. Если же она стоит на двухскатной крыше, то зачастую возможность ее обслуживания будет недоступной.

Чтобы сигнал принимался действительно качественно, важно не только задать приблизительное направление, но и рассчитать подходящий азимут и угол места. Сделать это самостоятельно практически невозможно, поэтому приходится работать путем проб и ошибок. Гораздо проще если в распоряжении имеется специализированное оборудование, которое позволяет анализировать качество сигнала. С его помощью удастся изначально выставить отражатель антенны правильно. Кроме этого, отталкиваясь от параметров сигнала на определенной местности, можно подобрать оптимальный диаметр тарелки. При достаточной силе радиоволны, нет смысла переплачивать и устанавливать массивную конструкцию, поскольку и более компактные устройства так же эффективно справяться с задачей.

Похожие темы:

Принцип работы спутникового телевидения и интернета.

Здравствуйте уважаемые читатели сайта sesaga.ru. Сегодня мы все чаще можем видеть спутниковые тарелки. Этот вид телевидения и интернета в последнее время набирает большие обороты из-за простоты установки, своей доступности и качества изображения. Благодаря спутниковому телевидению (СТВ) теперь даже отдаленные населенные пункты могут принимать телевидение хорошего качества и приличное количество каналов. В свое время и я увлекся спутниками, но тогда приходилось туго, так как информацию приходилось собирать по крупинкам, а научный метод «тыка», проб и ошибок, был самым прогрессивным.

Этим циклом статей я решил поделиться с Вами тем опытом, который приобрел по настройке спутникового оборудования. Для начала давайте разберемся, каков принцип работы спутникового телевидения и интернета.

Представим, на земле стоит передатчик, который в космос передает высокочастотный (телевидение, интернет) сигнал в направлении спутника, расположенного на геостационарной орбите находящейся над экватором на высоте 35786 км. Особенностью этой орбиты является то, что спутники, находящиеся на ней, перемещаются со скоростью равной скорости самой Земли, т.е. один оборот за 24 часа, и для человека, находящегося на Земле, они кажутся неподвижными относительно поверхности земли. Поэтому неподвижными являются и антенны, нацеленные на эти спутники.

Принятый спутником сигнал усиливается и своими передатчиками (транспондерами) передается на определенную территорию Земли, называемую зоной покрытия. Благодаря тому, что спутник находится на большой высоте над поверхностью планеты, передаваемый им сигнал принимается на территории достигающей нескольких тысяч квадратных километров. Но его сила сигнала (мощность) одинакова не везде, в центре она будет максимальна, а ближе к краю постепенно ослабевать, так как по своей форме и свойствам он напоминает луч света. Обычно транспондеры направлены на определенную часть суши. Вот пример карты зоны покрытия спутника EutelsatW4 передающего телевизионные каналы «ТриколорТВ» и «НТВ-ПЛЮС» на европейскую часть России.

На рисунке разовым цветом показан максимальный сигнал, или зона уверенного приема. Линии указывают границы зон приема, а цифры (52 dBW, 48 dBW, 42 dBW) означают мощность сигнала. Поэтому, чем дальше от зоны уверенного приема, тем он слабее, значит, большего диаметра необходима спутниковая антенна. В таблице даны примерные соотношения уровня мощности принимаемого сигнала и необходимый для этого диаметр антенны, в любом случае тарелку желательно брать с запасом, чтобы ухудшение сигнала, вызванное, например, атмосферными осадками, не привело к ухудшению картинки. Особенно это касается спутникового интернета.

Частоты, на которых передаются спутниковые программы, гораздо выше частот наземного телевидения, поэтому для их приёма используются специальные антенны, напоминающие форму «тарелки». На ней установлена приемная головка (конвертер), которая при помощи кабеля соединяется с ресивером, а он, в свою очередь, с телевизором. Т.е. сигнал со спутника, попадая на поверхность тарелки, отражается и фокусируется на головке (облучателе) конвертера, который дополнительно облучает поверхность антенны (зеркало) для более полного снятия и усиления принятого сигнала. На выходе конвертера, усиленный и преобразованный в более низкую частоту сигнал, по кабелю подается на вход ресивера, а с его выхода, уже обработанный в обычный телевизионный формат, подается на вход телевизора.

Для интернета все-то же самое, только вместо ресивера используется DVB-карта, устанавливаемая в слот PCI компьютера. Она выполняет те же самые функции, что и ресивер, только полученные данные со спутника передает компьютеру, который уже на программном уровне ведет их обработку. Так же на DVB-карту принимают спутниковые телевизионные каналы.

Надо сказать, что со спутников ведется передача сигнала как в открытом доступе, так и в кодированном. Телевизионные каналы, идущие в открытом доступе, называют «открытыми» (Free To Air — FTA) или бесплатными. Они есть практически на любом спутнике, но среди них русскоязычных мало, и они, как правило, не постоянны и не несут полезной информации. Эти каналы возможно принимать на любой спутниковый ресивер.

Каналы, идущие в кодированном доступе, являются коммерческими и имеют защиту от несанкционированного просмотра, то есть «кодировку». Для их просмотра нужны ресиверы со встроенными декодерами совместимые с выбранной системой кодирования, так как каждый спутниковый провайдер использует свою систему кодирования сигнала. Например, «НТВ-ПЛЮС» вещает в кодировке Viaccess, «ТриколорТВ» в DRE-Crypt, а пакет «РадугаТВ» вещает со спутника АВС-1 в кодировке Irdeto. Поэтому, для просмотра этих пакетов оформляется подписка у провайдера платного телевидения.

Вообще на данный момент кодировок достаточно много, вот самые распространенные: Conax, Nagravision, Seca, Alphacrypt.

Что касается интернета, здесь Вы также выбираете спутникового провайдера и заключаете с ним договор, предварительно определившись, какие провайдеры доступны в Вашем регионе, и насколько уверенно принимается сигнал с выбранного спутника. Так как на одном спутнике могут быть несколько провайдеров интернета, то для получения более полной информации обратитесь на сайт самого провайдера, или к форумам, посвященным спутниковому интернету.

Как подключить и настроить спутниковый интернет, читайте в одном из ближайших постов.

В настоящее время широкое применение получили спутниковые антенны двух видов, это прямофокусные и офсетные, но наибольшее распространение для индивидуального приёма спутникового телевидения и интернета получили офсетные антенны.

Офсетная антенна является как бы вырезанным сегментом параболы, и имеет овальную форму. Благодаря такой форме сигнал фокусируется ниже центра антенны, а установленный конвертер не закрывает своей тенью часть зеркала, как у прямофокусных, тем самым увеличивая коэффициент полезного действия антенны. Опять же, за счет своей формы и приема сигнала они устанавливаются практически вертикально, что позволяет их крепить на любую вертикальную поверхность, а так же имеют возможность установить несколько конвертеров в зависимости от диаметра тарелки, для приема нескольких спутников расположенных рядом.

У прямофокусной антенны конвертер расположен в центре, затеняя собой некоторую часть зеркала, и поэтому их изготавливают изначально большего диаметра, что позволяет не брать в расчет площадь зеркала, закрываемую конвертером. Из-за большого угла наклона к горизонту, при настройке на один и тот же спутник, она будет стоять более «горизонтально», чем офсетная. Такую антенну неудобно крепить на стенке здания, для чего придётся делать длинный выносной кронштейн. Но, так как, она абсолютно круглая, то позволяет наиболее эффективно использовать площадь своего зеркала, а у офсетной тарелки примерно 10% площади не используется из-за её формы. В силу этих причин прямофокусные антенны изготавливаются больших размеров и используются при профессиональном приёме, где важнее всего качество.

Изготавливаются антенны чаще всего из тонкого металлического листа или алюминия диаметром 0,6-3.0м. Наиболее широко используется алюминий, обладающий хорошими отражающими свойствами, не ржавеет, лёгкий, относительно прочный. У него лишь один недостаток — он мягкий. При покупке обратите внимание, чтобы на ней не было механических повреждений, вмятин, изгибов типа «пропеллер», потому что настроить ее будет очень нелегко, и возможно вообще не получится.

Об этом тоже надо сказать, что передача сигнала со спутников ведется в разных поляризациях (линейная — вертикальная, горизонтальная и круговая — левая, правая), поэтому для его приема необходимо использовать конвертер для нужного диапазона и нужной поляризации.

Всего существует два диапазона частот, в которых идет вещание со спутников, это С-диапазон занимающий область от 3.5 — 4.2 ГГц, и Ku-диапазон от 10.7 до 12.75 ГГц. Причем Ku-диапазон разбит еще на три поддиапазона:

FFS (Fixed Satellite Services)-10.7 — 11.7 GHz;
DBS (Direct Broadcast Services)-11.7 — 12.5 GHz;
BSS (Broadcast Satellite Services)-12.5 — 12.75 GHz.

Например, для приема каналов «ТриколорТВ» используется конвертер работающий только в верхней части Ku-диапазона «DBS» в круговой поляризации. Такой конвертер принимает каналы только «ТриколорТВ», и не принимает каналы со спутников, вещающих в линейной поляризации.

Поэтому при выборе комплекта оборудования, обязательно нужно знать в каком диапазоне, и в какой поляризации ведется вещание с выбранного спутника. Если мы приобретаем готовый комплект «ТриколорТВ», «НТВ-ПЛЮС», «РадугаТВ»,то провайдер за нас уже обо всем позаботился. А вот для самостоятельного выбора поставщиков телевидения или интернета, эти параметры придется искать самому на сайте спутникового провайдера, чтобы правильно подобрать тарелку и конвертер.

Как правильно подобрать тарелку и конвертер читайте в последующих постах.

Более полную информацию о том, какие телевизионные каналы и провайдеры интернета находятся на конкретном спутнике, а также, на каких частотах транспондеров они передаются, можно получить на сайте www.lyngsat.com.

Если Вы разобрались с принципом работы спутникового приема, смело переходите к следующей статье как самостоятельно настроить спутниковую антенну. В ней я подробно рассказываю как это сделать самому без помощи специалистов.
Удачи!

инструктаж по монтажу спутниковой тарелки


Спутниковые антенны последние годы несколько утратили свою значимость для социума. Причина – появление в продаже цифровых ТВ приставок. Тем не менее, это оборудование остаётся востребованным и особенно при условии проживания населения за пределами городской зоны.

Приобрести оборудование не проблема, а вот установка спутниковой антенны вполне может стать серьезной задачей при самостоятельном подходе к монтажу. Однако задачу можно существенно облегчить, если обладать базовыми знаниями. Мы расскажем о том, как производится инсталляция на примере популярной системы «Триколор».

Содержание статьи:

Базовые понятия потенциального мастера

Даже если иметь дело с традиционной телевизионной антенной, и в таких случаях установки требуются хотя бы минимальные знания и навыки. Спутниковое оборудование является куда более сложным в сравнениях с обычным ТВ приёмом.

Если для обычного оборудования есть два главных понятия – кабель и штекер, системе, где осуществляется приём от спутника, присущ целый ряд технических понятий:

  1. Телевизионный спутник.
  2. Антенна спутниковая.
  3. Конвертор.
  4. Держатель-мультифид.
  5. Кронштейн.
  6. Ресивер.

Рассмотрим подробнее каждый из составных элементов спутникового оборудования.

Телевизионный спутник – источник сигнала, который требуется принять антенной. Соответственно, чтобы иметь приём постоянного сигнала, необходимо постоянное направление антенны на спутник.

Аппарат на геостационарной орбите Земли, по сути, стандартный космический спутник, но главный функционал такого аппарата – трансляция телевизионного сигнала

Существуют различные спутники и разные конструкции антенн, однако принцип настройки для всех практически одинаков.

Для данной технологии телевизионного приема используется спутниковая антенна, которая представляет собой диск «тарелку» разного диаметра, оснащенную устройством преобразования – конвертером.

Часть оборудования – антенна, обеспечивающего уверенный приём сигнала телевизионного приемника от спутника. Учитывая частоту передаваемого сигнала, антенна выглядит несколько иначе, чем конструкции традиционного приёма

Это модуль небольших геометрических размеров, обычно цилиндрической формы, прилагаемый непосредственно к «лицевой» части спутниковой антенны.

Дисковая антенна имеет специальную конструкцию, которая позволяет не просто принимать телевизионный сигнал, но дополнительно концентрировать и направлять в одну точку – именно на конвертер. Он, по сути, является первичным усилителем сигнала, от которого сигнал поступает по кабелю на ресивер.

Один из составляющих компонентов спутниковой «тарелки», которому необходимо уделять особое внимание при монтаже, обеспечивая высокую степень герметичности конструкции

Для закрепления модуля используется специальный штанговый держатель. Устройство под названием «мультифид-держатель» – это та же штанга-держатель, только несколько модифицированная. Позволяет размещать несколько конвертеров для работы с разными спутниками.

Кронштейн – это, собственно, механическая конструкция, которая собирается из комплектующих частей и закрепляется в предполагаемом месте установки спутниковой антенны. Как правило, таким местом выступает стена здания, реже стропильная система крыши.

Так называемый «мультифид» – простыми словами – расширенная штанга. Это держатель сразу нескольких конвертеров, рассчитанных принимать сигналы разных спутников

Электронный модуль обработки принятого телевизионного сигнала, с последующим выводом информации на экран телевизионного приёмника получил название ресивер.

Существуют различные варианты конструкций ресиверов в зависимости от производителя. Однако конкретный производитель, как правило, комплектует оборудование с учётом соответствия антенны и аппарата.

Конструкция кронштейна предполагает не просто обычное стационарное крепление. Механическая часть имеет простую, но вполне эффективную систему сдвига по вертикали и горизонтали

Поэтому любой приёмник (ресивер) согласовать с любой «неродной» антенной довольно проблематично. Этот момент стоит учитывать перед тем, как своими руками устанавливать в доме и проводить под современный телевизор.

Приемный модуль – он же «ресивер» сигнала, который не нуждается в установке подобно спутниковой антенне, но требует некоторых настроек со стороны конечного пользователя

Выбор подходящего места для оборудования

Прежде всего, следует выбрать оптимальное месторасположение спутниковой тарелки. Что нужно понимать под термином «оптимальное»? Конечно же, полностью свободную область по направлению на передающий спутник.

То есть, на заданном направлении исключается нахождение каких-либо предметов, подобных:

  • зданиям;
  • деревьям;
  • рекламным плакатам и т.п.

Также рекомендуется обеспечить максимально возможную близость размещения остального оборудования (ресивера, телевизора) к точке монтажа спутниковой антенны. Это не критичные требования, но выполнение этих требований будет способствовать упрощению настройки аппаратуры.

Настроечная антенная схема: 1 – направление «север»; 2 – направление «юг»; 3 – азимутальное направление; 4, 7 – угол по месту инсталляции относительно расположения спутника; 5 – телевизионный спутник; 6 – спутниковый сигнал

Традиционно «тарелки» ставят на стене здания рядом с оконным проемом либо монтаж делается на стороне стены, являющейся частью конструкции балкона (лоджии).

Инструкция запрещает монтаж непосредственно внутри балконной зоны, тем более остекленной. Также монтировать оборудование следует в точках отсутствия возможного падения осадков в виде снега и льда с кровли.

Пошаговая инструкция монтажа тарелки

Предварительно необходимо выполнить сборку конструкции спутниковой антенны так, как эта процедура описывается прилагаемой инструкцией. Как правило, антенны поставляются в разобранном виде. Поэтому конструкцию следует собрать, применяя поставляемые в комплекте аксессуары.

Далее рассмотрим пошаговую установку спутниковой тарелки.

Шаг #1 – крепеж кронштейна-держателя антенны

Опять же, учитывая работу с фирменным продуктом, где все установочные элементы и компоненты рассчитаны под соответствующую нагрузку, проводят работу по установке анкерных болтов в стене здания.

Один из вариантов антенных кронштейнов, которые используются для надежной, крепкой установки спутниковой «тарелки». Изначально к стене крепится опорная труба, а уже к трубе закрепляется непосредственно антенный кронштейн

Делается эта работа стандартным образом, при помощи инструмента для работы с бетоном. После внедрения анкеров, крепят на установленных анкерах опорную штангу, а на штангу металлический кронштейн.

Шаг #2 – инсталляция антенного конвертера

Инсталляцию предварительного усилителя сигнала – конвертера, проводят строго по инструкции, где отмечаются все тонкости размещения этого компонента.

Сам конвертер следует закрепить в опорном кольце так, чтобы обеспечивалась безупречная герметичность прибора. Даже небольшое проникновение влаги внутрь грозит нарушить работу устройства

Шаг #3 – подключение кабеля на конвертер

На текущем этапе выполняется подключение кабеля, который обычно также входит в комплект, к модулю конвертера. Подключение осуществляется посредством входящего в комплект поставки специального разъема «F».

Пример качественно подключенного кабеля на стороне конвертера. Хорошо видна удачно выполненная герметизация области подключения, что обеспечит стабильную работу усилителя на долгий период времени

Область подключения требуется тщательно герметизировать, например, силиконовым герметиком. Кабель от места включения аккуратно и без лишних усилий протягивается по телу штанги-держателя конвертера. Он через равные промежутки фиксируется пластиковыми стяжками или другим способом.

Шаг #4 – закрепление спутниковой тарелки

Подготовленную «тарелку» инсталлируют на кронштейн, при этом регулировочные винты до упора не затягивают – оставляют ослабленными.

Такой подход необходим по той простой причине, что дальше (после монтажа) последует процедура точной настройки на спутник. Соответственно, «тарелку» придётся перемещать как по вертикали, так по горизонтали.

Установленная, полностью настроенная своими руками бытовая «тарелка», готовая вознаградить своего мастера высококачественной телевизионной картинкой, принятой от спутника

Отдельно стоит провести инструктаж по инсталляции F-разъема на коаксиальном кабеле. Эта операция имеет свои особенности. Конечную область кабеля (примерно на длину 15 мм) необходимо освободить от первого изоляционного слоя.

Но снимать изоляцию нужно с учётом сохранения целостности экранной оплетки, присутствующей под слоем изоляции. Затем снимается второй слой изоляции на длине около 10 мм. Так освобождается центральная медная жила. Далее на зачищенный концевик накручивают до упора разъем, пропустив медный проводник в соответствующее отверстие.

Как настроить установленную антенну?

Обычно инструкция монтажа «тарелки» содержит таблицу, где указываются сведения по азимуту и углу – настроечные параметры по направлению. Параметры указаны, как правило, для местности, где расположены крупные населенные пункты.

Следует подобрать из перечня близлежащую территорию и взять параметры угла, азимута под настройку. Далее по этим параметрам выставить зеркало антенны, перемещая «тарелку» в плоскостях вертикали и горизонтали.

Это будет «грубая» настройка. После которой кабель антенны подключают к ресиверу, а приёмник, соответствующим образом (тоже через соединительный кабель) к телевизионному приемнику. Далее останется только скорректировать параметры угла и азимута, добиваясь максимально качественной картинки на экране ТВ.

Настроечная таблица на основе месторасположения крупных населенных пунктов, где указывается предпочтительный параметр угла и азимута под направление антенны

Любой ресивер по умолчанию имеет сервис контроля уровня принимаемого сигнала. Используя этот функционал, можно с высокой точностью провести настройку оборудования. Однако свои коррективы в настройку могут вносить погодные условия. Поэтому рекомендуется выполнять мероприятия по настройке при условиях ясного безоблачного небосвода.

Добившись появления устойчивого, достаточно сильного контрольного сигнала на экране ТВ, гайки крепления зеркала на кронштейне завинчивают до упора. Оборудование на этом считается установленным и настроенным.

Далее уже переходят к обычному пользовательскому просмотру с использованием карт доступа или через бесплатные доступные каналы. Как , выбирать каналы и открывать доступ – всё это есть в инструкции пользователя.

Если для регулярного просмотра телепередач тарелку устанавливают на даче, чаще всего принимаемый антенной сигнал требует улучшения из-за значительной удаленности ретранслятора. В этой ситуации поможет , с правилами выбора которого ознакомит рекомендуемая нами статья.

Выводы и полезное видео по теме

Ниже демонстрируется видео материал, где домашний мастер на личном опыте поясняет все тонкости установки “тарелки”.

Соответственно, весь процесс снимается на видеокамеру, поэтому читателю наглядно показывается, как собственными руками выполнить монтаж спутниковой антенны:

Несмотря на видимые и невидимые сложности, проявляющиеся в процессе установки спутниковой «тарелки», справиться своими руками с такой работой вполне по силам. Главный момент – скрупулезный сбор, обработка актуальной информации и, конечно же, внимательное изучение сопроводительной инструкции.

Хотите рассказать о том, как устанавливали и настраивали спутниковую антенну собственными руками? Располагаете информацией по теме статьи, которой стоит поделиться с посетителями сайта? Пишите, пожалуйста, комментарии в находящемся ниже блоке, задавайте вопросы, размещайте фотоснимки.

подробные инструкции по самостоятельной настройке тарелки на спутник


Спутниковое телевидение предоставляет потенциальному пользователю несколько большие возможности в плане визуальных развлечений, чем ТВ стандартного типа. Правда современные технологии уже приближают общество к тому, чтобы совсем отказаться от каких-либо антенн и пользоваться исключительно малыми модульными приставками.

Но пока спутниковый телевизионный прием остается востребован. А значит остается актуальной и настройка спутниковой антенны в условиях самостоятельной организации ТВ приема. Разберем этот момент детальнее.

В статье мы подробно рассмотрели вопрос выбора места для установки «тарелки», технологию ее монтажа, а также разобрали поэтапно настройку антенны на спутниковое вещание.

Содержание статьи:

Подготовка оборудования к настройке

Что такое спутниковая «тарелка» – пояснять, пожалуй, нет необходимости. Этот элемент телевизионной техники уже прочно вошел в бытовой обиход, а потому практически каждому знаком и понятен.

Между тем одно дело представлять спутниковую «тарелку» в общем и целом и совсем другое дело – рассматривать устройство технически и технологически.

Антенное зеркало, установленное на стене строения, полностью укомплектованное для приема сигнала телевидения. Это уже давно привычный аксессуар бытового назначения, всё чаще устанавливаемый самостоятельно

Во-первых, спутниковые антенны вида «тарелка» выпускаются разными диаметрами. Во-вторых, для получения сигнала от спутника, входящую в комплект установки «тарелку» требуется точно настроить.

Разные по диаметру антенны позволяют принимать сигналы разных частот (разных спутников). А каждый используемый спутник находится на индивидуальной геостационарной орбите.

Правда для бытового сектора характерным видится применение антенн диаметром не более 1 м, а зачастую не более 50-60 см (НТВ-плюс, Триколор-ТВ).

Поэтому остановимся именно на таких изделиях, чтобы показать потенциальным владельцам, как настроить спутниковую тарелку диаметром 50-60 см на спутник.

Правильная установка антенны

Правильно выполненный во многом благоприятствует процедуре настройки. Поэтому следует в точности выполнить все рекомендации производителя, когда выполняется установка антенны.

Инсталляция спутниковых «тарелок» допускает всевозможные вариации, но при этом необходимо соблюсти все тонкости настройки для индивидуального экземпляра. Тогда полностью исключаются помехи от одного зеркала другому

Так, для инсталляции «Триколора» характерными величинами расстояния и угла являются цифры 100 и 40. Другими словами – впереди перед зеркалом антенны на расстоянии 100 м исключается присутствие каких-либо предметов (объектов), скрывающих часть небосвода.

Однако установленный параметр «чистого» расстояния – это не единственный критерий. Кроме этого следует обеспечить такой же «чистый» угловой обзор.

Вот почему на отмеченном расстоянии, по высоте от линии горизонта (по центральной оси антенны) на 40 м также должны исключаться наличия любых посторонних предметов.

Учитывая, что спутниковая «тарелка» монтируется под некоторым углом и на некоторой высоте от земной поверхности, картина идеального монтажа должна получаться примерно такой, как показано на схеме ниже.

Примерно таким выглядит, если не идеальный, так реально правильный монтаж «тарелки», которую предстоит настраивать на спутник с целью получить качественный сигнал на экране телевизора

Выполняя инсталляцию оборудования, следует обеспечить защиту от возможного падения с кровли или иных объектов льда, снега, воды.

Поверхность зеркала смонтированной спутниковой антенны направляется на «южную» область небосвода. После завершения инсталляции, подвода кабеля и установки ресивера, можно приступать непосредственно к точной настройке на спутник.

Выбор оптимальной погоды

Для начала следует усвоить главное правило: производить настройку «тарелки» рекомендовано при благоприятных погодных условиях.

Поэтому, важно проследить, чтобы не было: плотной облачности, осадков или сильного ветра.

Благоприятная погода для настройки: чистый небосвод или малая облачность, полное отсутствие ветра или слабый ветерок. Это одно из главных требований, если потенциальный установщик рассчитывает быстро настроить систему

Этапы настройки тарелки на спутник

Следующий шаг – подробная инструкция-описание того, как самостоятельно настроить установленную спутниковую антенну для приема качественной картинки на экране ТВ.

Для потенциального владельца телевизионного оборудования эти рекомендации будут весьма кстати – руководствуясь ними, можно приступать к настройке.

Шаг #1 – настройка «азимута» и «угла места»

Вместе с настройкой антенны установщику придётся выучить такие понятия, как «угол места» и «угол азимута». Чтобы облегчить учение, напомним: азимут следует представлять углом горизонтального отклонения «тарелки» влево или вправо.

Оба параметра углов, как правило, предоставляются инструкцией производителя оборудования. Обычно в инструкции размещается таблица, где указываются крупные населенные пункты и значения углов применительно к месторасположению этих населенных пунктов.

Пример настройки антенного зеркала по параметру «угла азимута». Для выполнения такого действия удобнее всего использовать обычный туристический компас. Однако чаще направление выставляют «на глазок»

Чтобы в точности определить угол азимута для конкретной местности, потенциальному установщику потребуется компас. Удерживая на ладони прибор, находят такое положение, когда красная стрелка точно совпадает с меткой «Юг».

Далее на шкале следует найти значение «угла азимута» для данной местности, например, 204°, и найденную точку совместить с центром прибора, наложив на шкалу, к примеру, небольшую линейку. Полученное направление – ориентация для антенны.

Установка требуемого параметра «угла места» при помощи простого отвеса: 1 – модуль конвертора; 2 – отвес; 3 – антенное зеркало; А, В – параметры «Х» отрицательного и положительного «угла места», соответственно

Угол места допустимо определить, используя простой строительный отвес и линейку-транспортир. Груз, исполняющий роль отвеса, крепится к нулевой отметке транспортира – условная линия горизонта. Далее на транспортирной шкале отмечается нужный параметр угла места.

Шаг #2 – обеспечение качественного ТВ сигнала

Предварительная установка антенного зеркала по «азимуту» и «углу места» далеко не всегда даёт качественную картинку на экране ТВ приемника.

Зачастую установщику приходится выполнять так называемую «тонкую» настройку, которая заключается в незначительных изменениях положения зеркала с последующим контролем картинки на телевизоре.

Прежде всего, установщику следует воспользоваться пунктом экранного меню «Установки антенны». Это раздел системного меню наделён помимо опций с параметрами парой настроечных шкал.

Они располагаются в самом низу окна меню «Установки антенны» и являются индикаторами «тонкой» настройки зеркала.

Выполнение «тонкой» настройки направления зеркала на спутниковый сигнал обеспечивает системное меню трансивера – модуля, входящего в состав домашнего оборудования спутникового ТВ

Как уже отмечалось выше, изначально фронтальная плоскость зеркала направлена на «Юг». Традиционно, пользователи, выполняющие инсталляцию самостоятельно, не применяют компас ввиду банального отсутствия инструмента, а выставляют зеркало «на глазок».

Поэтому приходится несколько править положение «тарелки» перемещением по горизонтали.

Обычно изменять положение зеркала требуется с некоторым смещением в сторону «Востока». Смещение, как правило, не превышает 10 мм (1 см), после чего необходимо немного выждать (критерий захвата сигнала) и проконтролировать уровни индикаторных шакал окна настройки.

Теоретически обе шкалы по уровню сигнала должны прирастать. Так, перемещая антенное зеркало малыми подвижками, необходимо добиться максимальных показателей обоих индикаторных шкал (оптимально – 80%).

Шаг #3 – выполнение «точной» настройки

Иногда в процессе проведения операций «тонкой» настройки, потенциальный установщик вполне может столкнуться с некоторыми нюансами.

Например:

  • наблюдается заполнение до 80% только одного индикатора;
  • отмечается заполнение шкал индикаторов, но отсутствует картинка.

Подобного рода нюансы, как правило, обусловлены обнаружением ложных сигналов, поступающих от других спутников или появлением в области диаграммы направленности каких-то посторонних объектов.

В таких случаях следует продолжать перемещение антенного зеркала до момента появления реального сигнала.

Под завершение всей настроечной процедуры останется только сохранить полученные параметры в памяти модуля ресивера и приступить к просмотру телевизионных трансляций через спутник

При условии обнаружения реального источника, появляется устойчивое изображение на экране, которое останется только довести до приемлемого качества (заполнение не менее 80% шкал обоих индикаторов) указанными выше методами регулировки.

При условии реального сигнала опции окна настройки заполняются информацией относительно источника.

Дополнительная информация о настройке тюнера спутниковой антенны представлена в .

Добившись оптимальной настройки антенного зеркала, установщику необходимо зафиксировать «тарелку» в оптимально подобранном положении. На этом работы по настройке можно считать завершенными.

Некоторые самоделки отказываются от спутниковых антенн и изготавливают уловители ТВ-сигнала самостоятельно. Такие варианты вполне работоспособны, если телевышка установлена неподалеку.

С интересными идеями и подробными инструкциями по их реализации вы можете ознакомиться в статье –

Выводы и полезное видео по теме

Ниже представлен фактически полноценный видео-курс, идеально соответствующий рассматриваемой теме.

Ознакомившись с материалами видеоролика, потенциальный установщик получает все шансы стать профессиональным мастером по настройке оборудования:

Практика самостоятельной настройки спутниковых антенн показывает – сделать это своими руками вполне достижимо. При всех кажущихся сложностях, технические установочные моменты решаются довольно простыми способами.

Вывод очевидный: занимаясь самостоятельной установкой, потенциальный покупатель оборудования экономит немалые средства на процедуре монтажа и настройки.

Есть, что дополнить, или возникли вопросы по настройке спутниковой антенны? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом установки и подключения «тарелки». Форма для связи находится в нижнем блоке.

БЛЮДО | Спутниковое телевидение | Планы

Все предложения требуют кредитной квалификации, 24-месячного обязательства с платой за досрочное прекращение и eAutoPay. Цены включают Hopper Duo для подходящих клиентов. Бункер, бункер со стропой или бункером 3 $ 5 / мес. более. Авансовый платеж может применяться в зависимости от кредитной квалификации.

Предложение только для новых и квалифицированных бывших клиентов.Важные положения и условия: квалификация: Рекламируемая цена требует наличия кредитной карты и eAutoPay. В зависимости от квалификации может взиматься плата за предварительную активацию и / или обновление получателя.

Обязательство на 2 года: Комиссия за досрочное расторжение в размере 20 долларов США в месяц. оставшееся действует, если вы отмените досрочно

Включено в двухлетнюю гарантию цены 59 долларов США.99 Рекламируемая цена: пакетов программ Top 120 Америки, местные каналы, плата за услуги HD и Hopper Duo для 1 ТВ.

Включено в двухлетнюю гарантию цены за дополнительную плату: Обновления пакета программирования (79,99 долларов США для AT120 +, 89,99 долларов США для AT200, 99,99 долларов США для AT250), ежемесячная плата за дополнительные приемники (5-7 долларов США за дополнительный телевизор, приемники с дополнительными функциями (10-15 долларов) и ежемесячная плата за услуги DVR (10-15 долларов).

НЕ включено в двухлетнюю гарантию цены или объявленную цену (и может быть изменено): Налоги и дополнительные сборы, дополнительные программы (включая премиум-каналы), DISH Protect и транзакционные сборы.

Другое: Все пакеты, функции программирования и функциональные возможности, а также все цены и сборы, не включенные в блокировку цен, могут быть изменены без предварительного уведомления. По истечении 6 месяцев, если эта опция выбрана, вам будет выставлен счет в размере 9 долларов США. 99 / мес. для DISH Protect Silver, если вы не позвоните для отмены. По истечении 2 лет применяются текущие ежедневные цены на все услуги. Для бизнес-клиентов может взиматься дополнительная ежемесячная плата. Бесплатная стандартная профессиональная установка до 6 комнат, возможность установки на следующий день может отличаться. SHOWTIME - зарегистрированная торговая марка Showtime Networks Inc., компании CBS.

Winegard Company является авторизованным продавцом DISH Network L.L.C. Логотипы DISH, DISH Network и DISH Network являются товарными знаками, зарегистрированными товарными знаками и / или знаками обслуживания DISH Network L.L.C. и / или его аффилированное лицо (а). Товарные знаки DISH Network, зарегистрированные товарные знаки и / или знаки обслуживания используются по лицензии DISH Network L.L.C. и / или его аффилированное лицо (а).

Обзор сети DISH 2021 | Reviews.org

Есть ли у DISH лучший видеорегистратор?

DISH - лучший видеорегистратор в отрасли, и - по приемлемой цене.

Hopper 3 - лучший видеорегистратор на рынке на данный момент.

Давайте поместим эти 500 часов записи в контекст - для просмотра всех девяти сезонов костюмов потребуется 134 часа. Просмотр The Office от начала до конца займет около 100 часов. Чтобы посмотреть все пять десятилетий Saturday Night Live, нужно 880 часов.

Другими словами, у вас будет время, чтобы записать практически все, и у вас уйдет много времени, чтобы исчерпать свободное место.

Еще одна замечательная особенность Hopper 3 - вы можете записывать 16 вещей одновременно.Это означает, что больше не нужно спорить о желании записать Monday Night Football по сравнению с The Bachelor .

И не было бы 2021 года, если бы голосовой пульт не был включен. Наслаждайтесь получением желаемого со звуком своего голоса.

Можно ли подключить к вашему Hopper DVR несколько телевизоров?

Итак, вы, наверное, уже поняли тему кенгуру. Можете ли вы догадаться, как называются маленькие видеорегистраторы, которые подключаются к большему видеорегистратору? Вы угадали, Джойс? Вы правы, их зовут Джои.

На каждый дополнительный телевизор, который есть в вашем доме, вам понадобится Joey, чтобы подключить его к вашему DVR. Это будет стоить вам дополнительных 5 долларов в месяц за Джоуи. Но стоит ли помогать вашей семье перестать ссориться из-за единственного видеорегистратора? Да. Да, это так.

Что такое приложение DISH Anywhere?

Приложение DISH Anywhere работает именно так, как звучит - если у вас уже есть услуга DISH, вы можете смотреть телевизор на своем телефоне, планшете или компьютере, где бы вы ни находились.

Например, предположим, что вы собираетесь с семьей в Диснейленд, и ваша дочь отчаянно хочет познакомиться с Эльзой.Единственная проблема - это трехчасовое ожидание. К счастью, пока вы ждете, вы можете просто посмотреть футбольный матч. Конечно, вы платите более 100 долларов за ожидание в очереди, но, по крайней мере, вы смотрите хороший телевизор.

Приложение DISH Anywhere также позволяет просматривать записанный контент в автономном режиме. Не нужно беспокоиться о потоковой передаче данных или просмотре в режиме полета. Просто убедитесь, что вы загрузили записанный контент через Wi-Fi, прежде чем выходить на улицу.

Как подключить спутниковую антенну к телевизору? | Поддержка

У вас есть телевизор, тарелка, тарелка-приемник и кабели, теперь вам просто нужно щелкнуть пальцами, и волшебный спутниковый джинн все соберет, верно? Не совсем так; как вы, наверное, уже знаете, есть много разных частей, и инструкции не всегда самые лучшие.Большинство провайдеров, включая Windstream, предлагают профессиональную установку на все пакеты цифрового телевидения. Однако, если по какой-либо причине вы решите выполнить установку самостоятельно, эта статья поможет вам начать работу и поможет вам насладиться новой услугой спутникового телевидения.

Необходимые условия для подключения антенны

Во-первых, убедитесь, что ваш телевизор находится в желаемом месте. Перемещение его после подключения может вызвать затруднения. Далее определитесь, где вы хотите разместить свое блюдо; на вашей крыше или в земле.Если вы решите поместить его в землю, его нужно будет установить на подставку. При установке тарелки она должна быть в идеале обращена в сторону, где на пути нет деревьев или линий электропередач, это снизит вероятность возникновения каких-либо проблем с вашим сигналом.

Подключение спутниковой антенны к телевизору

Теперь пора вытащить коаксиальный кабель и кабель HDMI, которые вам должны были дать при покупке тарелки. Выполните следующие простые шаги, чтобы подключить тарелку к телевизору:

  1. Подключите один конец коаксиального кабеля к задней панели спутниковой антенны, обозначенной «LNB».
  2. Подключите другой конец коаксиального кабеля к спутниковому ресиверу в порт с пометкой «Sat in».
  3. Затем подключите один конец кабеля HDMI к «выходному» порту на задней панели спутника.
  4. Подключите другой конец кабеля HDMI к телевизору (не к тарелочному приемнику). Большинство телевизоров имеют более одного порта HDMI, поэтому выберите тот, который вам больше нравится.
  5. Наконец, включите телевизор и нажмите кнопку спутника на пульте дистанционного управления. Если все подключено правильно, вы должны увидеть сигнал. Если ваш сигнал кажется слабым, попробуйте изменить положение спутника, чтобы получить лучший сигнал.

Выполнение этих простых шагов поможет вам в кратчайшие сроки подключить спутниковую антенну к телевизору!

Dish Network Dish Шаги по установке

Рекомендации по установке


Хотя все спутниковые приемники DISH Network могут быть подключены к DISH 1000. 2, следующие модели
могут не обнаруживать и не поддерживать местоположение 129 ° з.д.: 1000, 2000, 3000, 4000, 5000, JVC-DVHS (IRR ),
и DishPlayer 7100/7200.


Эта установка поддерживает устаревшие приемники, но в установке должен быть хотя бы один приемник DISH Pro или DISH Pro Plus
. Устаревшие приемники - это приемники, на которых нет логотипа DISH Pro или DISH Pro
Plus (как показано ниже).

О системе


DISH Pro Plus 1000.2 LNBF обеспечивает прием с орбитальных точек 110 ° W, 119 ° W и 129 ° W, а также имеет входной порт LNBF для приема программ с другого спутника.Следующие типы LNBF могут быть подключены к входному порту LNBF: DISH Pro Single, DISH Pro Dual или DISH Network с полосным стеком LNBF.

Узел LNBF поддерживает подключение до трех спутниковых ресиверов в любой из следующих комбинаций
:

• Однокабельное соединение с приемниками DISH Pro Plus (с двумя тюнерами), когда каждый вход используется с сепаратором DISH Pro Plus .
• Однокабельное соединение с ресиверами DISH Pro.
• Однокабельное соединение с приемником Legacy при условии, что приемник DISH Pro или DISH Pro Plus также подключен и постоянно включен.Адаптер DISH Pro не требуется.

Рис. 1. Обзор установки антенны DISH 1000.2


1. Найдите углы азимута / возвышения / наклона для вашего местоположения
2. Найдите место для спутниковой тарелки с прямой видимостью и прочной монтажной поверхностью
3. Установите мачту, убедившись, что она находится абсолютно вертикально
4. Соберите спутниковую антенну, задав в процессе углы наклона и возвышения. Используйте дополнительные болты для перекоса, если угол перекоса больше 110 или меньше 70
5.Установите спутниковую антенну на мачту и направьте антенну на азимутальный угол
6. Проложите кабели между спутниковой антенной и приемником (ами), оставив служебную петлю вокруг зажима мачты
7. Использование измерителя амплитуды, прикрепленного к DPP 1000.2 LNBF PORT 1, пик антенны на 119 ° з. Д. С использованием транспондера 11 или выше для максимальной мощности. Затяните все болты (см. Таблицу 1) и еще раз подтвердите максимальный сигнал
Примечание. Кронштейн 1000.2 Three-LNBF с тремя DP Dual (или DP Single) LNBF может использоваться вместо кронштейна встроенного адаптера и DPP 1000.2 LNBF.
8. Подключите приемный кабель (и) к DPP 1000.2 LNBF PORT 1 (и PORT 2 и PORT 3, если необходимо) и приемнику. При подключении старых приемников действуют некоторые ограничения.
9. Запустите тест Check Switch и подтвердите прием 110 ° W, 119 ° W и 129 ° W.
10. Загрузите программное обеспечение, если вы еще этого не сделали.
11. Запустите тест Check Switch и подтвердите 110 ° W, 119 ° W, Прием 129 °
12. При необходимости установите дополнительные приемники
13. Если возможно, подключите вторую спутниковую антенну к DPP 1000.2 порта LNB IN LNBF

Сборка и установка антенны

Следуйте этим инструкциям, чтобы собрать спутниковую антенну, установить ее и направить в направлении спутников
.

  • Используя углы азимута и возвышения, найдите место для спутниковой антенны, где ее можно будет направить на спутники, расположенные под этими углами. Убедитесь, что ничто не мешает прямой видимости между тарелкой и спутниками.
  • Установите мачту на твердую поверхность, чтобы параболическая антенна не могла сдвинуться или выбиться из положения.Имейте в виду, что физические и окружающие условия могут блокировать способность вашей спутниковой антенны принимать четкий спутниковый сигнал. Никогда не устанавливайте устройство на дерево или столб коммунального обслуживания.
  • Выровняйте верхнюю часть мачты так, чтобы она находилась абсолютно вертикально. Если верхняя часть мачты отклонена от вертикали всего на несколько градусов, вам будет сложно или даже невозможно найти спутники. Снимите не менее двух показаний с помощью уровня на верхней мачте, расположенного на расстоянии 90 градусов друг от друга.
  • Ослабьте оба болта перекоса и установите перекос, повернув монтажный кронштейн тарелки, чтобы совместить отметку с требуемым углом на шкале перекоса, который вы написали выше. Надежно затяните косые болты. См. Таблицу 1, где указаны требуемые значения крутящего момента. После установки перекоса не пытайтесь точно настроить угол перекоса при наведении на тарелку.

Примечание. Если угол наклона находится на крайних концах шкалы (более 110 или менее 70), вставьте гайки и болты из комплекта оборудования
в дополнительные отверстия для перекоса.Эти дополнительные отверстия под углом
обеспечивают большую устойчивость антенны под этими крайними углами. См. Рисунок 2.

Установка приемников

Выполните следующие шаги, обращаясь к Рисунку 1.

  1. Проложите коаксиальные кабели RG-6 от антенны DISH 1000.2 до места (мест) приемника, используя следующие требования к кабелям. Заземление, другие устройства и домашние кабели также должны соответствовать этим требованиям.
  • Коаксиальный кабель RG-6, рассчитанный на диапазон частот от 950 до 2150 МГц, должен использоваться при этой установке.Не используйте существующие кабели, такие как RG-59, так как это может привести к потере сигнала. Кроме того, убедитесь, что любые внешние подключения выполняются с использованием водонепроницаемых F-разъемов, рассчитанных на 2150 МГц или выше.
  • Длина кабеля RG-6 от любого приемника и самой дальней антенны, подключенной к системе, не должна превышать:
    - 200 футов для приемников DISH Pro или DISH Pro Plus.
    - 100 футов для приемников Legacy.
  • Длина кабеля между DISH 1000.2 и подключенным совместимым LNBF не должна превышать 80 футов.
    - Центральный провод кабеля не должен выходить за край F-образного соединителя больше, чем толщина никеля.
    -Затяните все наружные кабельные соединения до значений крутящего момента, рекомендованных производителем для обеспечения герметичности от влаги. Ограниченная гарантия не распространяется на повреждения, вызванные чрезмерным затягиванием. Затягивайте все соединения коаксиального кабеля внутри помещения с приемником только вручную. Использование гаечного ключа может привести к чрезмерной затяжке соединений и повреждению оборудования.
  1. Подсоедините временный кабель к пиковому измерителю.Проденьте другой конец кабеля через рычаг LNBF и кронштейн. Подключите временный кабель к ПОРТУ 1 DPP 1000.2 LNBF и прикрепите LNBF к кронштейну двумя винтами. При использовании кронштейна Three-LNBF и трех DP Dual (или DP Single) LNBF подключите временный кабель от измерителя пиковых значений к LNBF 119 ° W (центр). Прикрепите LNBF к кронштейну с помощью прилагаемых винтов.
    - Примечание. Если измеритель пиковых значений не вырабатывает как минимум 600 мА для питания DPP 1000.2 LNBF, подключите ПОРТ 2 LNBF к порту SATELLITE IN приемника с питанием или временно подключите кронштейн Three-LNBF с двойным или Одиночный LNBF для обострения на 119 ° З.
  2. Установите пик антенны для получения максимально сильного сигнала на спутниковом сигнале 119 ° з. Д., Используя настройки азимута и возвышения, указанные на стр. 3. Не регулируйте перекос.
    - Примечание. Если вы не можете найти сигнал 119 ° з.д., попробуйте отрегулировать угол места вверх или вниз на один или два градуса. Убедитесь, что вы снимаете пик с помощью транспондера 11 или выше.
  3. Не снимая пикового измерителя, затяните зажим мачты и болты подъема, используя значения крутящего момента, указанные в Таблице 1 на стр.Подтвердите мощность сигнала после затяжки болтов.
  4. Удалите временный трос, используемый для закрепления антенны. Пропустите кабель (-и) от приемника (-ов) через рычаг LNBF и кронштейн. Подключите эти кабели к ПОРТУ 1, ПОРТУ 2 и ПОРТУ 3, если применимо.
    - Примечание. При использовании кронштейна Three-LNBF с двойным DP (или DP Single) LNBF см. Раздел
    «Подключение к коммутатору» на стр. 9 и инструкции по установке коммутатора для получения дополнительных сведений.
  5. Подключите кабель от DPP 1000.2 LNBF PORT 1 (или PORT 2 или PORT 3) к спутниковому ресиверу SATELLITE IN DISH Pro или DISH Pro Plus (с двумя тюнерами). Если имеется приемник Legacy, его следует устанавливать в последнюю очередь.
  6. Чтобы подключить приемники DISH Pro Plus (с двумя тюнерами) с помощью одного кабеля, установите разделитель DISH Pro Plus следующим образом:
    a. Подключите кабель от выхода DPP 1000.2 LNBF (ПОРТ 1, ПОРТ 2 или ПОРТ 3) к входу сепаратора DISH Pro Plus.
    г. Подключите кабели между SATELLITE IN 1 и SATELLITE IN 2 приемника, SATELLITE IN 1 и SATELLITE IN 2 соответственно на сепараторе DISH Pro Plus.
    - Вы должны использовать сепаратор DISH Pro Plus в установке приемника с одним кабелем / двумя тюнерами. Сплиттер или другое устройство не будет работать в этой конфигурации.
    - Затягивайте все соединения внутреннего коаксиального кабеля с приемником только вручную. Если вы воспользуетесь гаечным ключом, вы можете перетянуть соединения и повредить оборудование.
  7. Подключите ресивер (-ы) к телевизору (-ам) и отобразите экран Point Dish (если он не отображается, для большинства ресиверов
    нажмите MENU-6-1-1 на пульте дистанционного управления).
  8. На экране Point Dish запустите Check Switch. На устаревших моделях приемников 2800, 3900, 4900 и 6000 выберите опцию SuperDISH Installation-3Sat перед запуском теста Check Switch. На всех остальных моделях Legacy выберите Test. Когда процедура проверки переключателя завершится, вы должны увидеть экран сводной информации об установке, аналогичный показанному ниже. Убедитесь, что на итоговом экране отображается прием со спутников 119 ° W, 110 ° W и 129 ° W на всех доступных спутниковых тюнерах.Также убедитесь, что LNBF правильно идентифицирован как DPP 1000. 2 (заводское программное обеспечение на некоторых моделях может идентифицировать этот LNBF как DPP Twin или DPP Triple, что нормально). Унаследованные приемники идентифицируют LNBF как SW64.

    - Примечание. На некоторых моделях вы можете не увидеть сигнал от 129 ° з.д. до тех пор, пока не загрузите программное обеспечение
    и не запустите контрольный переключатель на шагах 10 и 11. Устаревшие модели приемников 1000, 2000, 3000,
    4000, 5000, 7100, 7200 и JVC-DVHS (IRR) могут не обнаруживать и не поддерживать местоположение 129 ° W
    .Примечание
    . Если вы используете кронштейн Three-LNBF, экран сводки по установке будет отличаться от
    в зависимости от подключенного коммутатора. Убедитесь, что на итоговом экране отображается прием со спутников
    119 ° W, 110 ° W и 129 ° W на всех доступных спутниковых тюнерах.

  9. Выйдите из экрана сводки по установке, чтобы отобразить экран точечной антенны / сигнала. Убедитесь, что полоса мощности сигнала зеленого цвета и заблокирована для спутников 119 ° W, 110 ° W и 129 ° W.
    - Примечание. Вы можете не увидеть сигнал со стороны 129 ° з.д. до тех пор, пока не загрузите программное обеспечение и не запустите контрольный переключатель на шагах 10 и 11.

  10. Выйдите из экрана Point Dish / Signal и следуйте инструкциям на экране для загрузки программного обеспечения приемника. Не беспокойте ресивер во время загрузки программного обеспечения. Если при выходе из экрана Point Dish процесс загрузки не начинается, выключите приемник не менее чем на 20 минут (на большинстве приемников), чтобы приемник мог выполнить загрузку программного обеспечения.

  11. Снова запустите Check Switch и подтвердите прием для всех трех спутников на всех доступных спутниковых тюнерах.Экран сводки по установке должен быть похож на показанный выше в шаге 8. Некоторое программное обеспечение на некоторых моделях может идентифицировать DPP 1000.2 LNBF как DPP 1K.2. Эта идентификация в порядке.

  12. При установке дополнительного приемника выполните шаги 6-11. Убедитесь, что на итоговом экране отображается прием со спутников 110 ° W, 119 ° W и 129 ° W. Имейте в виду, что приемник DISH Pro или DISH Pro Plus должен оставаться подключенным и постоянно включенным для питания DPP 1000.2 LNBF.

Как получить спутниковое телевидение для вашего дома на колесах

FAQ по спутниковому ТВ для дома на колесах

Сколько стоит БЛЮДО для автофургона?

Стоимость спутникового телевидения

DISH для жилых автофургонов начинается с 42,99 долларов в месяц за Flex Pack (который можно отключить в те месяцы, когда вы не путешествуете). Если у вас дома уже есть БЛЮДА, вы можете добавить тариф для автодомов, начиная с 7 долларов.00 в месяц.

Могу ли я получить сигнал спутникового телевидения, если я припаркован в лесу?

Это зависит от того, какое оборудование спутникового телевидения вы используете. Единственным недостатком антенны на крыше является то, что вы можете не получить сильный сигнал, когда припаркованы под густой листвой. Если вы используете портативную антенну, вы можете разместить ее подальше от деревьев и по-прежнему пользоваться преимуществами парковки в тени.

Как настроить спутниковую антенну для хранения БЛЮДА?

Настройка портативной спутниковой антенны может занять много времени в зависимости от вашего местоположения и имеющегося у вас оборудования.Для достижения наилучших результатов следуйте этим инструкциям по настройке БЛЮДА. В этих инструкциях также рассказывается, как подключить портативную спутниковую тарелку к жилому дому.

Если у меня дома уже есть БЛЮДА, сколько это стоит добавить к тарифу на автофургон?

Если у вас уже есть услуга БЛЮДА дома и вы хотите добавить тарифный план для дома на колесах, это всего лишь дополнительные 7 долларов в месяц (не включая расходы на оборудование для спутникового телевидения, которые могут стоить от 250 до 1300 долларов, в зависимости от типа телевизионной антенны, которую вы используете. Выбрать).

Сколько стоит DIRECTV для RV?

DIRECTV для тарифных планов RV начинается с 49 долларов.99 в месяц и поднимитесь до 124,99 долларов в месяц. DIRECTV не имеет плана, который позволял бы вам включать и выключать вашу услугу в течение года - вам необходимо подписать двухлетний контракт, чтобы получить DIRECTV. После первых 12 месяцев обслуживания цены на второй и последующие годы удваиваются. Обычные цены на планы DIRECTV составляют от 101 до 187 долларов в месяц.

Должен ли я получить DISH или DIRECTV для моего автофургона?

Если вы сезонный путешественник и не нуждаетесь в услугах спутникового телевидения в течение всего года, мы настоятельно рекомендуем DISH, потому что DISH позволяет платить только за те месяцы, в которые вам необходимо обслуживание.С планом DISH Pay-As-You-Go вы можете активировать и деактивировать услугу в течение года, так что вам нужно будет платить только за те месяцы, в которые вы путешествуете. Однако, если вы приобретаете спутниковое телевидение только для футбола, вы можете выбрать DIRECTV, потому что это единственный провайдер, предлагающий БИЛЕТЫ НА ВОСКРЕСЕНЬЕ в НФЛ.

Какой самый дешевый способ поставить телевизор в доме на колесах?

Самый дешевый способ разместить местные телестанции в вашем доме на колесах - это использовать антенну цифрового телевидения, прикрепленную к окну. С помощью простой телевизионной антенны за 30 долларов можно принимать местные станции, которые транслируются на расстояние до 150 миль от вашего кемпинга, при условии, что для вашего сигнала нет серьезных препятствий.

Некоторые дома на колесах предварительно оснащены телевизионной антенной на крыше. Но если у вас нет встроенной антенны, хорошая новость заключается в том, что телевизионные антенны обычно стоят менее 30 долларов и их легко установить. Вам понадобится телевизионная антенна дальнего действия для максимального использования в доме на колесах.

Спутниковая антенна Directv, оборудование и аксессуары Granby TV 800-509-8424

DIRECTV СПУТНИКОВАЯ БЛЮДА, оборудование и Принадлежности

У нас есть все спутниковые антенны, оборудование и аксессуары. что вам может потребоваться завершить установку.
Установки, требующие специального монтажного оборудования, электроники или специальный кабель для длинных трасс -
также наша специальность. У нас есть оборудование и материалы как для жилого, так и для домашнего использования. и коммерческие установки.
Извините, но мы отправляем ТОЛЬКО США
Отправьте нам письмо по электронной почте или позвоните нам, чтобы обсудить ваши потребности.
413-467-3278
[email protected]

ЭТО СПЕЦИАЛЬНЫЕ НЕДЕЛИ


DIRECTV IR / RF REMOTE RC71
$ 29.00 КУПИТЬ 1 получите 1 БЕСПЛАТНО

СПУТНИКОВАЯ БЛЮДА DIRECTV

DIRECTV SLIMLINE

Блюдо AU-9 Slimline от DIRECTV меньше, легче и красивее.Это может использоваться с SL5 для приема спутников 101 *, 110 *, 119 *, а также КА сателлиты (99 *, 103 *) для большинства программ HD. (использовать для всех DTV решения)
(HD программирование требует использования h30 / h31 / h33 / h34 / h35 приемники или приемники HR20 / HR21 / HR23 / HR24 / HR34 / HR44 / 54 / DVR)
ПРИМЕЧАНИЕ: для некоторых приемников потребуется преобразователь диапазона SUP2400 "B"
Для установки в зонах, не требующих приема 110 * и 119 * SL3 можно использовать для приема программ с 99 *, 101 * и 103 *
Четыре выхода передают спутниковый сигнал со всех пяти спутников (SL5) или со всех Три спутника (SL3)
Крепление для тяжелых условий эксплуатации с мачтой наружным диаметром 2 дюйма
Размеры поверхности посуды: 22.5 дюймов x 32,5 дюйма
Рукав LNBF с прикрепленными LNBF выступает на 23,5 дюйма от поверхности посуды
Вес: 25 фунтов (включая мачту с J-образным креплением, рефлектор, SL5, рычаг и насадку для аз / эл / пол) (система поставляется с опорными рычагами 1-длинный, 1-короткий)

ВНИМАНИЕ: Спутник AU9 DTV системы работают в диапазоне от 250 до 2150 МГц, что не позволяет диплексировать эфирные или кабельные сигналы.
Если вам нужно подключить эту систему к более чем 4 приемникам, вам понадобится совместимый с KU / KA мультисвитч, как показано ниже, или выберите технологию SWM и используйте SL5-S или SL3-S.> См. Ниже <



Диапазон КА / КУ DIRECTV SLIMLINE
Спутниковая антенна (AU-9)
(продается с SL5 LNBF)

(для заказа звоните 413-467-3278) 99,00 $


DIRECTV КА / КУ БЛЮДА СЛИМЛАЙН


SLSPF
(без LNBF)
(для заказа звоните 413-467-3278) 59 долларов.00


DIRECTV SL5 LNBF

SL5
(многопортовый)
(для прием 99 * -101 * -103 * -110 * -119 *)
(для заказа звоните 413-467-3278) 48,00 $


6X8 WB MULTISWITCH
(используется при подключении более 4-х тюнеров)

(Звоните для заказа 413-467-3278) 39 $.00

SL3
(многопортовый)


(для прием 99 * -101 * -103 *)
(Звоните для заказа 413-467-3278)
39,00 долл. США

DTV66E Международная спутниковая антенна 149 долларов.00
(Звоните для заказа 413-467-3278)

  • DirecTV 36 "Международная тарелка (87 см)
  • Для международного / этнического направления ТВ-программирование
  • Включает (1) .87 м WorldDirect International Dish
  • Включает (1) Требуется LNB для 95 WL Satellite
  • Включает (1) Требуется LNB для 101 Satellite
  • Включает (1) Требуемый кронштейн для крепления 101 и 95 LNB
  • Включает (1) Требуемый универсальный монтажный кронштейн
  • Включает (1) Простая в использовании инструкция
  • Требуется дополнительный мульти-коммутатор 6X8 WB

SWM (однопроводной мультисвитч) Технология
Эти продукты используется с SLSPF (Slimline Dish) и совместимым IRD
Позвоните нам, чтобы обсудить ваши конкретные потребности
413-467-3278


SL5-S
79 долларов.00

Что такое SWM?

Одноместный Продукты Wire Multiswitch предназначены для обеспечения
Программирование DIRECTV из всех текущих и будущих
Спутники KaKu через один коаксиальный кабель RG-6, проложенный в домашних условиях
к набору из нескольких IRD, подключенных с помощью одного или нескольких
Разветвители в доме клиентов.
Продукты SWM выделяют каналы (частотные блоки) для
зритель выбрал программирование на IRD, совместимых с SWM.
Эти каналы (частоты) содержат руководство по программированию
данные и выбранные пользователем каналы программирования


SL3-S

3D2LNB
(используется с C61K для 4ktv)

$ 59,00

SWM Оборудование

SWM Интегрированный LNB
Встроенный мультисвитч
Five орбитальные слоты (119/110/103/101/99) номер детали SL5S
Обеспечивает максимум 8 каналов
Не может быть подключен к модулю SWM
Три орбитальные слоты (103/101/99) Каталожный номер SL3S
Каталожный номер 3D2LNB используется с HR54 и C61K для 4KTV

Блок SWM ODU питается от отдельного устройства ввода постоянного тока на 21 вольт.


SWM-8kit $ 99.00
SWM-16kit $ 149.00

SWM Модуль

8 Канал Два выхода SWM порты, три устаревших порта вывода
Поддерживает до 8 тюнеров. Пример, четыре HD DVR IRD

16 каналов
Поддержки шесть (6) входов LNB, каждый трехдиапазонный стек с четырьмя портами (порты 1-4) покрывают существующие сателлиты 99/101, 103/110/119, плюс два Flex Порты (95 сб. И 72.5 сб)
Совместим с HR54 / 44, HR34, h35, HR24, h34, HR23, h33, HR22 h32, HR21, h31, R22, R16, D12 и HR20, h30 с обновлением прошивки .2042
Блок питания на 29 В в комплекте
Технология "моста" DECA для обратного вызова по IP и мультирумного просмотра (MRV)
При использовании с адаптерами DECA обеспечит доступ к сети для всех совместимые приемники, в отличие от двух SWM8, которые будут передавать только сеть на половину приемников


SWS-2
10 долларов США.00


SWS-4
14,00 $


SWS-8
18,00 долл. США

ПИ-29Z
Блок питания для
SWM8 и SWM16
25,00 $


Адаптер Deca
$ 49,00


PI-21
Устройство для ввода питания 21 В
20 $.00


ASL1 (указательный инструмент)
$ 22,00
снято с производства уточняйте у нас
для других опций


Дека ленточно-стопорный фильтр
5,00 $

Блок питания Deca
$ 14.00



BBDECA2
DirecTV, Cinema Connection Kit с Pwr Sup
59 долларов США.00


ZINWELL SUP2400 $ 14,00

SUP2400
ПРЕОБРАЗОВАТЕЛЬ B-ДИАПАЗОНА

Обязательно для всех HD-ресиверов, подключенных к "многопортовому"
LNBF (системы без swm)

(только исключения HR23 и h33)

Ка Частоты LNB от 250 до 750 МГц
BBC преобразует B-Band с повышением частоты в 1650-2150 МГц
Это устройство необходимо для получения всех новых HD Directv каналы


SUPERBUDDY29 Этот спутник измеритель идентифицирует спутник с привязкой к точке захвата или автоматически сканирование и алгоритм множественной блокировки с положительным идентификатором устраняет ложные положительные.Он включает в себя встроенный модуль на 29 В. Он поставляется с прочный, прочный алюминиевый корпус с резиновыми противоударными кожухами.

  • Поле сменные разъемы
  • Геочувствительность Программное обеспечение Field Guide хранит все спутники и транспондеры. по региону
  • Почтовый индекс ввод кода обеспечивает установку азимута антенны и вертикального угла
  • Органы управления мульти-LNB / переключатели с 22 кГц / DiSEqC
  • Большой графический ЖК-дисплей с задней подсветкой
  • Легко для использования однофункциональных кнопок на передней панели
  • Дисплеи кросс-полюсное значение от модемов HughesNet
  • способный для ввода новых спутников вручную с клавиатуры на передней панели
  • Звуковой тон для захвата сигнала и пик
  • Быстрый заряжать аккумулятор универсальным переменным током или автомобильным 12В постоянного тока
  • Компьютер интерфейс для будущих обновлений
  • 29В модуль построен в

749 долларов США.00

Сделать блюдо KA / KU простая установка с помощью SATLOOK ЛАЙТОМЕР

СПУТНИКОВЫЙ СЧЕТЧИК

Глюкометр SatLookLite - простая и трудная область измеритель силы для большинства спутниковых антенн. Может работать практически с любыми LNB с соответствующими частотами ПЧ.Он может питать DirecTV SWM LNB прямо со счетчика. Функция спутникового сканирования отобразит NIT информация, поступающая со спутника для надежной идентификации. Метр предустановлен широкий выбор спутниковых файлов, а также программируется пользователем с помощью специальной утилиты Sat-Edit. F разъем Возможность замены в полевых условиях любым высокочастотным F-81
Измеритель поставляется с перезаряжаемым никель-металлгидридным аккумулятором 9,6 В, 2600 мАч. аккумулятор, настенное зарядное устройство, автомобильное зарядное устройство и толстый мягкий защитный чехол с ремнем

299 долларов США.00

DIRECTV АКСЕССУАРЫ ДЛЯ СПУТНИКОВОЙ ПОСУДЫ

MULTISWITCH'S
Zinwell, Eagle Aspen, Perfect Видение, Пассат и Спаун
(Продукция Spaun не показана, для информации обращайтесь)

MS2X4WB (Zinwell 2X4 Multiswitch) 18 долларов США.00 (Позвонить на заказ 413-467-3278)

# Используется со стандартной круглой тарелкой (Dual LNBF 18 дюймов)
# Преобразует 2 входа в 4 выхода (4 приемника)
# Погодные уплотнения для наружной установки

Разделите ваш сигнал от стандартная двойная антенна LNB DIRECTV на 4 выхода.
DTV 3X4 Mini Max 2x4 Многокоммутатор
Частота: 40 - 2150 МГц
Дополнительно OFF-AIR (UHF / VHF) или кабельный ввод
Диплексеры на конце приемника не требуются, если не используется дополнительный OFF-AIR (UHF / VHF) или кабельный ввод
Совместимость со стандартным коаксиальным кабелем RG-6

Мультисвитч для монтажа в стойку (Голландия) (Позвонить на заказ 413-467-3278)


СТОЙКА НАВЕСНЫЕ МУЛЬТИПЕРЕКЛЮЧАТЕЛИ

Одноместный Спутниковый коммутатор
HMS-16APR - это монтируемый в стойку мультисвитч, специально разработанный для Приложения SMATV.Коммутатор генерирует напряжение, необходимое для питание двойного LNB (13 и 18 вольт). Также обеспечивает усиление помогают преодолеть вносимые потери на 16 выходах. $ 189.00

Многоспутниковый коммутатор
HMS-412ARK - это мультисвитч с 4 входами LNB и 12 выходами, предназначенный для обеспечивают твердотельную коммутацию с несколькими абонентами для головных систем. Этот блок обеспечивает 13 и 18 вольт, а также тон 22 кГц для блокировки LNB на требуемые спутники.

$ 199,00

Zinwell 6х8 мультисвитч, предназначенный для взаимодействия с 99/101/103/110/119 DIRECTV спутники. Может использоваться со спутниковыми антеннами DIRECTV Phase 3, AT9 / AU9 Ka / Ku для MPEG-2 или 4 компрессия
Требуется для всех HD-совместимых приемников, если не выбрано оборудование SWM.

6X8 Multiswitch пассивный, питание только от подключенных спутниковых ресиверов
Широкополосная частота мультисвитч: 250-750 МГц, 950-1450 МГц, 1650-2150 МГц
(Позвонить на заказ) 413-467-3278



6X8 $ 39.00


Опция на 16 выходов
В комплект входят 2 - 6X8 WB Multiswitch
4 - 2-ходовые делители мощности
8 - Коаксиальные перемычки

6X16 $ 119,00

LNBF's


Двойной LNBF $ 24.00


Двойной LNBF с подогревом $ 89,00


SL3 (многопортовый) 39,00 долл. США


SL5 (многопортовый) $ 48,00

КУ-диапазон (офсетные тарелки)


Андрей 1.2 метра с креплением AZ / EL, подающими ножками и крепежом
219,00 $


Винегард (универсальный или Трубка "D")
30 "$ 75,00
24" 58,00 $
18 " 45,00 долл. США


2 " Крепление "J"
$ 20.00

2 " Крепление "S"
$ 20,00

2 дюйма меньше крепление накануне
$ 20,00

2 дюйма низкий крепление профиля
$ 20,00

ОПОРА ОПОРА
для ДТВ АУ-9
(или любая 2-дюймовая мачта)



ДТВ - AU9LB
ДЛИННАЯ СКОБА
$ 8.00


ДТВ - AU9SB
КОРОТКА
$ 8,00

Монтаж Оборудование

Идеально Vision, комплект штатива 3 'с опорой с внешним диаметром 28 дюймов x2 дюйма, вкл.
29 долларов США.00

Винегард, Крепление на дымоход для тарелок 18 и 24 дюймов
39,00 $

Коммерческий Регулируемое настенное крепление для тяжелых условий эксплуатации

# Регулировка с От 5 дюймов до 30 дюймов
# Положительный поворотный элемент

Под карнизом Крепления

Полностью Регулируемый


Любая длина
Любой угол

Полностью Собран

Поддерживается задняя, ​​нижняя и передняя

Может быть изготовлен по индивидуальному заказу изготовлен по вашим техническим условиям

Позвонить 413-467-3278

НЕТ ПРОФИЛЬНЫЕ КРЕПЛЕНИЯ

# NPR6B 1 ПОВОРОТНАЯ МАЧТА НД 3/4 "и 2" $ 69.00
(ИСПОЛЬЗУЙТЕ С ЛЮБОЙ СТАНДАРТНОЙ БЛЮДО ИЛИ SLIMLINE
И МЕЖДУНАРОДНОЕ БЛЮДО)
(использует 8 блоков для баллистов)

# NPR4 МАЧТА НД 2 3/8 " 79,00 долл. США
(ИСПОЛЬЗУЕТСЯ С HUGHESNET И МНОГИМИ КОММЕРЧЕСКИМИ ПРОДАЖАМИ
ПРИМЕНЕНИЕ)
(использует 8 блоков для баллистов)

# NPRMAT8 37.РЕЗИНОВЫЙ МАТ 9 "X 35,375" $ 24,00
(ИСПОЛЬЗОВАТЬ ПОД ОПОРЫ ДЛЯ ДОПОЛНИТЕЛЬНОЙ ЗАЩИТЫ)

ПРИНАДЛЕЖНОСТИ

  • Extra Heavy Duty T.V. мастинг
  • Прозрачный прозрачный с пластиковым покрытием Guy Провод
  • Стяжные винты
  • Мужские кольца
  • Крючки для парня
  • талрепы
  • Комплекты прокладок для дегтя
  • Запасные комплекты ножек
  • Комплекты болтов с буртиком

ДОПОЛНИТЕЛЬНО ТОВАРЫ

НАСТЕННЫЕ КРЕПЛЕНИЯ - 2 дюйма - 3 дюйма - 4 дюйма - 6 дюймов - 8 дюймов - 12 дюймов - 18–24 дюйма
КРЕПЛЕНИЯ ДЛЯ ДЫМОХОДА
ВЕНТИЛЯЦИОННЫЕ КРЕПЛЕНИЯ
КРОНШТЕЙНЫ
МАЧТА

ЗВОНИТЕ 413-467-3278

D-12
ЦЕНА GTV 69 $.00

H-24 (HD)
ЦЕНА GTV $ 99,00

R-16 (ПРИЕМНИК / DVR)
ЦЕНА GTV $ 99.00

HR-24 (HD-РЕСИВЕР / DVR)
ЦЕНА GTV $ 199.00


ПОЖАЛУЙСТА ПРОЧИТАТЬ
Приемники должны быть активированы в течение 30 дней с момента покупки, платы за услуги DVR и HD может потребоваться плата за доступ.
Ресиверы продаются как арендованное оборудование. После активации для услуги Directv принимает на себя право собственности.
Если новый получатель добавляется к существующему аккаунту клиентов, ежемесячный платеж в размере 6,00 долларов США. За программирование Directv будет взимать плату.

DIRECTV теперь требует 24-месячного обязательства, и все оборудование должно быть возвращается в DIRECTV, если клиент отменяет обслуживание с DIRECTV

Договор аренды Directv

(Позвоните в заказ 413-467-3278)

ПРИМЕЧАНИЕ
h34 и HR24, установленные в системах, отличных от SWiM (требуется B-Band преобразователи)

H-25

DIRECTV самый маленький HD-ресивер на сегодняшний день, h35 легко монтируется на стену спрятанный за телевизором.Это первый ресивер, который требует подключение к системе SWM

Быстрее гид серфинг и переключение каналов
Стена Возможность монтажа (необязательно кронштейн для крепления на стену / телевизор) наличие TBD
х35 Размеры приемника: ширина 8.66 "Высота 1,12" Глубина 5,75 дюйма Вес 1,19 фунта
Интегрированный Дека техника
3D Готовый ресивер

Нажимная кнопка передняя панель
Один композитный A / V выход (тип RCA)
Комбинированный компонентный / композитный выход mini-DIN-10 (опционально)
Внешний источник питания (в h35 используется внешний источник питания серии DIRECTV EPS10). блок питания)
Только SWiM SAT-IN тюнер

Ресиверы должны быть активированы в течение 30 дней с момента покупки, платы за услуги DVR и HD может потребоваться плата за доступ.
DIRECTV теперь требует 24-месячного обязательства, и все оборудование должно быть возвращается в DIRECTV, если клиент отменяет обслуживание с помощью DIRECTV

(позвоните в заказ 413-467-3278)

h35
SWM ТОЛЬКО СИСТЕМЫ
ЦЕНА GTV $ 99.00


h35RFANT
(ключ антенны RF переходник)
12 $.00


RVU-C31 / 41 / 61K

DIRECTV Самая маленькая коробка - это одобренный Genie клиент C31 RVU. При использовании с HR34 / 44/54 Super DVR эта коробка обеспечивает полный Функционал видеорегистратора в коробке меньше 5.5 шириной. Испытайте DoublePlay, полную перемотку вперед и назад функция, расписание записи и использование интерактивных Особенности.

Встроенный Возможность удаленного управления по RF
(RF удаленный опционально)

Сейчас записывать 5 шоу в HD одновременно, все в одном центральный видеорегистратор.Больше никаких конфликтов записи!
Запись и загружайте программы DoD на каждый TV Client / HD Ресивер
Часы записанные передачи на каждом ТВ-клиенте / HD-ресивере
Запись и удалять шоу со всех подключенных телевизоров / HD Ресивер
Поддерживает Разрешение 480i, 480p, 720p, 1080i и 1080p
C61K также поддерживает 2160p (4ктв)


RVU-C31 / 41 DIRECTV CLIENT
(используйте с HR34 / 44/54)
99 $.00


C61K
(использовать с HR54 для 4ktv)


RC65
(стандартный ИК)
$ 9,00

RC65RBX
(универсальный ИК / RF с подсветкой)
$ 19,00


RC65RBK
(универсальный ИК / РЧ с антенной)
25 $.00

RC71
(для HR34 / 44/54 GENIE)
$ 29,00

HR54 "ДЖЕНИ"

The HR54 Genie DVR - решение DIRECTV для записи в реальном времени 4K спутниковое ТВ (при наличии.) Домашний медиацентр Genie HD DVR наконец устраняет конфликты записи. Вы можете записать до 5 шоу сразу с одного центрального видеорегистратора, а потом смотреть их в любой комнате вашего дома. Добавьте картинку в картинке и 1 ТБ жесткий диск и у вас есть лучшие предложения DIRECTV

  • Запись Контент 4K (необходим клиент C61K или телевизор с поддержкой DIRECTV 4K для посмотреть)
  • Поток 3 записи в второстепенные комнаты
  • Требуется 7 каналов SWM (устройство считается как 7 линий / тюнеров от SWM переключатель)
  • Поддерживает Разрешение 720p, 1080i, 1080p и 2160p
    • РФ Возможность использования пульта ДУ Genie.
    • Беспроводная связь встроенный для прямого подключения к Интернету
      • Обеспечивает DIRECTV Сервис видеорегистраторов для всего дома в 4 активных комнатах
      • Магазин До 200 часов программирования в формате HD
      • Наручные часы 2 шоу сразу без переключения каналов SWM ТОЛЬКО СИСТЕМЫ
        ЦЕНА GTV 299 долларов.00

h54 "ДЖЕНИ ЛАЙТ"

h54 Genie Lite выводит функцию Genie на совершенно новый уровень в отличная цена! Начните с Genie Lite и добавьте клиента боксы или смарт-телевизоры с поддержкой DIRECTV.Когда будете готовы, добавьте Жесткий диск под маркой DIRECTV для преобразования Genie Lite в 5-ти тюнерный видеорегистратор! Для функции DVR требуется специальный жесткий диск доступно только от DIRECTV.

SWM ТОЛЬКО СИСТЕМЫ
ЦЕНА GTV $ 99.00

РУКОВОДСТВО ПО ПРИЕМНИКУ
МОДЕЛЬ № D10 D10-200 D10-300 D11 D12 R10 R15 R22
h20 HR10-250 h30 h31 h33 h34 HR20 HR21 HR21P HR22 HR23 HR24
h35 HR34 /44 HR54


БОЛЬШЕ ПРИНАДЛЕЖНОСТЕЙ: (для заказа и помощи звоните 413-467-3278)

# РАЗЪЕМНИКИ
# ДИПЛЕКСЕРЫ
№ УСИЛИТЕЛИ
# КРЫШКИ
№ ФИТИНГИ
# СОЕДИНИТЕЛИ
# CABLE> RG6, одинарный или двойной, с W / W / Messenger, UL с частотой 3 ГГц
# PLENUM CABLE
# ЗАЗЕМЛЕНИЕ> блоки одинарные / двойные / четверные, крепеж, проволока
# TOOLS> Резаки, съемники, обжимные устройства, тестеры
# HOTSHOT SNOWGARDS: HOTSHOT 3

Вопросы о спутниковой службе DISH на открытом воздухе? У нас есть ваши ответы

Правда ли, что плата за обязательство, активацию, отключение или перезапуск не взимается?

Да.Никаких обязательств, платы за активацию, отключение или перезапуск не требуется. Когда вы больше не пользуетесь услугами, вы можете просто перестать оплачивать ежемесячный счет. Однако, если вы являетесь действующим подписчиком DISH и у вас есть получатель, добавленный к вашей учетной записи, или у вас есть кредитная карта для программирования Pay As You Go, позвоните в DISH, чтобы удалить ее из своей учетной записи, чтобы избежать выставления счета за следующий месяц.

Приемник у меня уже есть. Как активировать услугу Pay As You Go?

Если у вас уже есть приемник, вы можете добавить к своей учетной записи услугу Pay As You Go за 5 долларов в месяц.Свяжитесь с DISH, чтобы добавить эту услугу, позвонив по телефону 1-800-333-DISH (1-800-333-3474).

У меня есть ресивер 211k и я хочу купить Wally. Совместимо ли оно с моей антенной?

Wally - новейший компактный и легкий мобильный приемник. Wally совместим с той же антенной, которую вы использовали с приемником серии 211, включая Tailgater, Pathway X1 и Pathway X2. Щелкните здесь, чтобы просмотреть список совместимых антенн.

Когда должен быть мой первый платеж?

Оплата за первый месяц программирования должна производиться при активации.

Я буду в отпуске всего две недели. Могу ли я оплатить неполный месяц обслуживания?

Нет. Счета за все пакеты с оплатой по мере использования выставляются заранее ежемесячно с шагом 30 дней.

У меня дома уже есть БЛЮДА. Как я могу получить его для своего автофургона?

Нет проблем! Сначала приобретите приемник DISH Mobile Wally HD и совместимую антенну, затем вы можете добавить новый приемник прямо в существующую учетную запись.

С какими спутниковыми антеннами работают приемники DISH?

Приемники DISH работают со всеми мобильными антеннами, совместимыми с DISH, включая:

  • King Controls
  • Винегард
  • КВХ
  • MotoSat

Щелкните здесь, чтобы просмотреть список совместимых антенн.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
