Устройство выключателя legrand: Схема подключения выключателя Legrand одноклавишного: подключение проводов

Выключатель Legrand – как подключить это устройство и какие особенности имеют выключатели от этой компании

---

---

Каждый из нас четко знает, что в каждой комнате любого дома должны находиться выключатели. Они являются обязательным элементом электросети, а также должны быть надежными, безопасными и простыми как в пользовании, так и в монтаже. Собственно такими чертами наделены все выключатели, которые выпускаются французской компанией Legrand.

Стоит отметить, что французский производитель пытается достичь совершенства как в самом механизме выключателя, так и его внешнем виде. Благодаря такому подходу любой выключатель Legrand, который может быть как одноклавишным, так и двухклавишным, воспринимается как один из лучших в своем сегменте.

Особенности

Рассмотрим более подробно, чем может похвастаться каждый включатель от этой компании. Для этого следует рассмотреть строение этого оборудования.
Как все выключатели, так и продукт компании Legrand включает такие элементы, как:

1. Основу, на которой находятся все детали и благодаря которой происходит прикрепление к стене или монтажной коробке.
2. Контакты и клавиши.
3. Корпус.
4. Рамку.
5. Клеммные колодкки.

Для того чтобы выключатель надежно прикреплялся к стене, производитель делает его основу из оцинкованной стали. Особенностью этой основы является то, что она не поддается деформации и имеет четыре специальные удлиненные отверстия для крепления.

Крепление осуществляется с помощью винтов. Форма этих отверстий дает возможность регулировать положение самого выключателя. То есть его можно наклонять в разные стороны и центрировать.

Это очень удобно во время его выравнивания. Благодаря такой основе выключатель Legrand, который может продаваться с пультом ду, можно устанавливать в любую монтажную коробку. В зависимости от модели металлическая основа может иметь некоторые вырезы.

На этой пластине закреплен основной механизм, корпус которого сделан из высокопрочного пластика. Этим пластиком является поликарбонат. Также он используется для создания рамок и клавиш.

Особенность большинства выключателей этой компании заключается в том, что рамки и крышки клавиш легко демонтируются. Для этого организация Legrand делает в них небольшие пазы. В эти пазы вставляется отвертка и с помощью нее снимается рамка и крышка клавиши.

Полезный совет: механизмы одной серии одинаковы и в результате для одного и того же механизма можно использовать рамку и крышки клавиш с различными цветами.

Это дает возможность не только подбирать нужный цвет на этапе подключения, но и изменять цвет, а также вид выключателя Legrand через некоторый промежуток времени.

Некоторые серии выключателей предусматривают использование рамок, которые изготавливаются из фарфора, дерева, а также покрываются кожей.
Что касается контактов, то они сделаны из такого элемента как ArNi.

Преимуществом в этом является то, что они не содержат в себе кадмия. Как известно, этот элемент вызывает загрязнения контактов. В результате у них растет сопротивление, и они начинают гореть. Благодаря отсутствию кадмия включатели от Legrand безопаснее и служат намного дольше.

Все мы четко знаем, что к выключателю подключаются провода. Для того чтобы это подключение было очень простым и главное надежным, оборудование оснащается автоматическими клеммами. Вам достаточно зачистить провод и вставить его в эти клеммы.

Примечательно то, что во многих моделях клеммы размещаются под углом 35 градусов. А это упрощает процесс подключения проводов. Клеммы являются достаточно прочными и рассчитаны для тех медных и алюминиевых проводов, сечение которых колеблется в пределах 1,5-4 кв. миллиметра.

Обратная сторона выключателя
[sc name=img ]

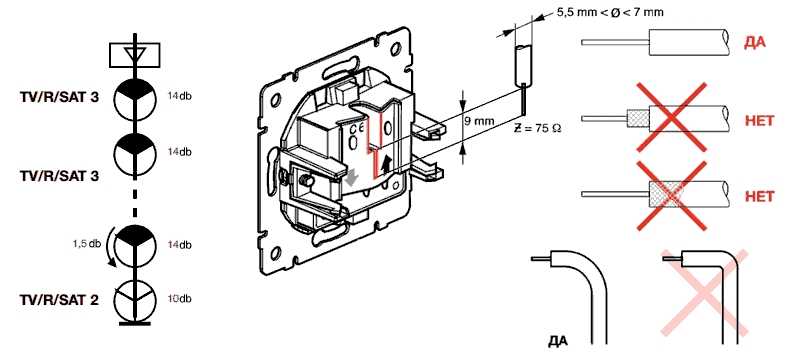

Стоит отметить, что профессионализм специалистов компании Legrand на этом не иссяк. Сзади на корпусе они нарисовали специальный маркер, который имеет определенную длину и указывает о том, сколько миллиметров изоляции провода нужно снять, чтобы провести качественное подключение.

Кроме вышеупомянутого маркера специалисты Legrand также наносят на тыльную часть включателя схему подключения, которая также объясняет принцип работы. Конечно, это значительно упрощает процесс подключения нужных проводов.

Как видно, нанося такую маркировку, компания заботится о тех людях, которые хотят приобрести, но не знают, как правильно установить выключатель Legrand, как подключить его при этом также является вопросом, на который они не имеют ответа.

Еще одна особенность многих моделей выключателей от компании Legrand заключается в том, что они могут оснащаться крышкой для защиты, подсветкой, диммером, датчиком движения, а также микросхемой, которая может анализировать команды пульта ду.

Если говорить о подсветке, то она выполняется с помощью светодиодов. Их очень просто заменять. Для этого достаточно снять крышку клавиши, вытянуть непригодный светодиод и вставить новый.

Все продукты компании разделяются на серии, в них объединяются как одно-, так и двухклавишные включатели. При этом во многих сериях есть проходные включатели.

Преимущества

---

---

Итак, мы рассмотрели конструктивные особенности устройства для включения света от Legrand и теперь можно отметить, какими плюсами они обладают. Эти плюсы такие:

• простота в использовании и в монтаже;
• наличие дополнительных функций;
• экологичность;
• надежность;
• широкий выбор внешнего оформления.

Что касается минусов, то это немного высокая цена на большинство моделей. Однако она вполне оправдана, поскольку соответствует качеству.

Линейки моделей

В дальнейшем остановимся на сериях включателя, которые выпускаются в стенах организации Legrand. Итак, она выпускает такие серии:

• Celiane;
• Galea Life;
• Valena;
• Etika;
• Cariva;
• Kaptika;
• Batibox;
• Quteo;
• Oteo;
• Soliroc;
• Plexo.

Особенности серии Valena

Наиболее популярными выключателями являются те, которые объединены серией Valena. Они предназначены для использования во внутренних помещениях и монтируются путем установки в монтажную коробку.

Для производства рамки и крышки клавиш каждого устройства используется поликарбоната. В основном они выполняются в белом цвете, цветах слоновой кости, алюминия и титана.

Что касается технических возможностей, то большинство устройств этой серии рассчитано на ток, сила которого равняется 10 амперам. Есть и модели, которые рассчитаны на 16 ампер.

Сами выключатели серии Valena от компании Legrand имеют простую схему подключения и могут быть одно- или двухклавишными, кнопочными, жалюзийными, карточными, а также могут иметь индикацию, подсветку или диммер. Также категория объединяет в себе и проходные включатели.

Модели имеют защиту корпуса IP20 или IP44. Последняя маркировка свидетельствует о том, что включатель может использоваться в помещениях с повышенной влажностью, поскольку он защищен от воды.

Серии Galea Life и Gealine

Legrand Galea Life серия
[sc name=img ]

Что касается линейки Galea Life, то ее называют элитной. Это потому, что она объединяет в себе дорогие приборы. Они предназначены для внутреннего использования и монтируются в подрозетники. Степень защиты составляет IP20.

Виды являются такими же, как и в предыдущей серии.

Главная особенность этой линейки от Legrand кроется во внешнем дизайне каждого выключателя. Он создается благодаря оригинальным рамкам и клавишам.

Они изготавливаются из дерева, металла, кориана (искусственного камня), прочного дюропласта, а также покрываются кожей. Каждый материал может быть окрашен в разный цвет и может иметь различный узор.

Как видно, оборудование, входящее в эту линейку, идеально подходит для подчеркивания изысканных интерьерных стилей.

выключатель Legrand Celiane

Очень интересной является категория Gealine, которая объединила в себе оригинальные по форме устройства для включения светильников. Эти выключатели Legrand (некоторые из них имеют диммер) характеризуются сочетанием квадратных рамок и округлых клавиш.

Благодаря грамотному использованию цветов такие устройства выглядят очень красиво. Они могут иметь разные текстуры. Эти текстуры выполняются не только из пластика, но и из дерева, фарфора, стекла и натуральной кожи. Конечно, благодаря таким материалам цена является достаточно высокой.

Для тех людей, которые хотят приобрести экономный вариант выключателей, следует обратить внимание на серию Etika. Конечно, рамка и поверхность клавиш изготавливается из пластика.

Также к выделяющим особенностям относится способ, который определяет то, как можно подключить одно или двухклавишный выключатель Legrand. Он заключается в использовании специальной гайки, с помощью которой осуществляется фиксация проводов. Как видно, модели этой серии не имеют клеммников.

Наружные включатели Quteo и Plexo

Серия накладных выключателей Легранд Quteo

Также стоит обратить внимание на таких сериях, как Quteo и Plexo. Описанные выше линейки включают такие устройства, которые нужно устанавливать в монтажную коробку. Однако мы знаем, что часто нужно использовать включатели, которые монтируются на поверхность стены.

Именно таковыми являются модели линейки Quteo. Их особенностью является то, что корпус выполнен из ударопрочного пластика ABS. Корпус может иметь защиту IP20 и IP44.

Cерия защищенных выключателей Легранд Plexo
[sc name=img ]

Модели предполагают наличие одной или двух клавиш. Что касается цветового оформления, то оно предусматривает использование одного из трех цветов. Так, включатель может напоминать собой дерево, может быть белым, а может выглядеть как слоновая кость.

Несколько похожими являются выключатели линейки Plexo. Они также монтируются на поверхность стены. Однако их главной особенностью является наличие защиты IP55 и IP66. Другими словами они предназначены для использования во влажных помещениях.

В основном они используются в производственных помещениях, ресторанах, школах, подсобных помещениях, дворах, гаражах.

Видео подключение выключателя Legrand:

---

---

ОЧИСТКА КАНАЛИЗАЦИОННЫХ ЛИНИЙ И КАКОВЫ РАЗЛИЧНЫЕ ВИДЫ СИСТЕМ Керамические блоки КЕРАТЕРМ Плитка «Кабанчики» Керама Марацци: благородная роскошь Что делать если у вас часто ломается техника в доме

Подключение выключателей и переключателей бренда Legrand

Под брендом Legrand выпускают целый перечень электроустановочных изделий: выключатели, розетки, диммеры и прочее оборудование. Их выделяет продуманная конструкция.

Например, когда нужно установить несколько механизмов в ряд, применяют «ласточкин хвост». Металлический суппорт выдерживает значительные нагрузки.

5%скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод:BLOGСмотреть все товары

В этом материале рассмотрим вопрос подключения выключателей Legrand без помощи специалистов.

Разновидности выключателей/переключателей Legrand

В каталоге производителя есть модели выключателей с одной или двумя кнопками, со шнуром в качестве механизма включения/отключения освещения. Модели могут оснащаться светодиодной подсветкой или поставляться без нее.

Отдельной категорией идут диммеры. Это поворотно-нажимные регуляторы для плавного изменения уровня освещенности при помощи вращающейся ручки или кнопок (одна кнопка для включения/отключения, вторая для регулировки).

Приборы немного различаются конструкцией, способом подключения и назначением:

1. Выключатели. Предназначены для размыкания одной или нескольких пар контактов. При их замыкании освещение есть, при выключении устройства — отсутствует. Существует целых два варианта: с размыканием только фазного провода или фазы вместе с нейтральным или «нулем». Пример модели: Legrand Valena Life 752005 + 755021.
2. Переключатели. В положении «Включено» будут замкнуты первый и второй контакты, а при переводе в «Выключено» — первый и третий. Такие приборы называют переключателями на два направления. Они удобны для управления освещением из двух точек. Пример модели: Legrand Inspiria 673660.
3. Перекрестные переключатели. Применяются в схемах управления освещением с трех и более точек внутри одного помещения. Их еще называют «промежуточными», переключение дает возможность менять местами фазу и ноль. Пример модели: Legrand Valena 774307 + 695608.
4. Диммеры. Помимо кнопки включения/отключения, такой прибор режим регулировки освещения, память последнего состояния, функцию плавного включения/отключения нагрузки, за счет чего увеличивается срок службы ламп. Пример модели: Legrand Living Now BTicino K4411 + KM19.

На всех изделиях установлены зажимы для быстрого монтажа без инструментов. На замену одного выключателя уходит несколько секунд. Чтобы извлечь из него провод, используют эргономичные толкатели безвинтовых зажимов.

Проверить напряжение можно при помощи контрольных точек на конструкции. Способ монтажа — накладной или встроенный — особо роли не играет. В любом случае для подключения одноклавишных и двухклавишных выключателей понадобится снять лицевую панель.

5%скидка Для читателей нашего блога
скидка 5% на весь
ассортимент Ваш промокод:BLOGСмотреть все товары

Подготовка к подключению выключателей/переключателей Legrand

Важно! На каждом приборе (на его тыльной стороне) приведена схема подключения.

Правда, сходу с ней разобраться получится только при наличии определенного опыта, поэтому рассмотрим процедуру подсоединения проводов подробнее. Она немного отличается для простых и проходных выключателей. Также есть особенности у изделий с встроенной подсветкой.

Начнем с общих положений. Например, перед любыми работами выключите автоматы на счетчике и проверьте отсутствие напряжения.

Дальнейшая процедура выглядит следующим образом:

1. Тонкой плоской отверткой демонтируйте клавиши и рамку.
2. Зачистите электрические провода на длину, указанную на тыльной стороне прибора.
3. Подсоедините их к соответствующим клеммам с учетом выбранной схемы.
4. Верните на посадочное место рамку и клавиши.

Обязательно учитывайте негласное правило: выключатели Legrand принято устанавливать так, чтобы во включенном состоянии клавиши занимали положение «вверх», а в выключенном — «вниз». Этот подход одинаков для выключателей с одной, двумя или тремя клавишами.

Фазный провод надо подсоединять к клеммам, маркированным буквой L, ориентируясь на стрелочки, которые указывают на центральную часть устройства. Нагрузку подключите к выходным клеммам со стрелками «наружу».

Подключение двухклавишного выключателя фирмы Legrand отличается только наличием двух выходных клемм, предназначенных для независимо управляемых нагрузок.

Приведенная схема установки одноклавишного или двухклавишного выключателя Legrand дает возможность получить контур «фаза > выключатель > нагрузка > ноль >», гарантирующий высокую безопасность. После перевода прибора в положение «Выключено» на лампе не будет напряжения питания даже без отключения автоматов на счетчике. Если перепутать входные-выходные клеммы, возникнет опасность поражения электрическим током при замене лампочки.

Особенности подключения выключателя с подсветкой

Индикатор встраивают в корпус изделия для указания места расположения выключателя в темном помещении. Он загорается только при отключении освещения и питается от той же фазы, которая предназначена для подачи электропитания на лампы.

В случае, когда нужна индикация нагрузки, ко входным клеммам «на разрыв» подключают фазный и нейтральный провод. Если перепутать их с выходными контактами, подсветка работать не будет.

Схема подключения проходного выключателя Legrand

Есть незначительная разница в подключении проходного выключателя из-за другого принципа работы. Он снабжен тремя контактами (или шестью, если речь идет о сдвоенном приборе).

Фазу, как и в «классическом» выключателе, подключают к клемме с пометкой L. Внутри конструкции фазные контакты объединены перемычкой, поэтому питание одновременно подается на все. Механизмом при переключении оно будет перекидываться на другую цепь, обесточивая остальные.

Особенности подключения диммеров

Регуляторы освещенности со встроенным выключателем (диммеры) отличаются от «классических» выключателей только механизмом управления. С тыльной стороны пользователь найдет все те же входные и выходные клеммы, контакт между которыми замыкается при включении и размыкается при отключении прибора.

Подключают к ним фазу, как и во всех предыдущих случаях. Существуют модели и с разрывом «нуля» — их применяют для ламп, не предназначенных для работы с диммером.

Выводы

Схема подключения проводов к выключателям Legrand продумана производителем на 5 с плюсом. Монтажник легко обойдется практически без инструмента — достаточно шлицевой отвертки, чтобы снимать рамки и клавиши, да мультиметра для контроля подачи напряжения.

Коммутация провода выполняется за счет безвинтовых зажимов. Причем на разных выключателях — по единой системе, с подачей на входную группу фазы и отвода питания с выходных клемм.
