Устройство выключателя со светодиодом: Подсветка выключателя светодиодом своими руками

Светодиод в выключателе схема. Подключение выключателя с подсветкой. Подключение через безконденсаторный переходник

Выключатель со светодиодной или неоновой подсветкой уже далеко не редкость в домах. Использование таких выключателей – достаточно практично. В темное время суток Вам не придется искать по стене рукой, чтобы нащупать выключатель. С появление светодиодных и КЛЛ ламп стали возникать большие проблемы. В частности, большинство современных LED ламп при выключенном выключателе мигают. Сегодня разберемся, как отключить подсветку на выключателе.

Данный эффект возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом (или неоновой лампой) и схемой преобразователя питания LED и КЛЛ лампы. В настоящей статье мы рассмотрим наиболее простой метод по вопросу: как отключить подсветку в выключателе.

Как отключить подсветку на выключателе: 1 этап

Как отключить подсветку на выключателе

1 of 2

Отсоединяем часть, где светодиод

Отсоединяем часть, где светодиод

Разобранный выключатель со светодиодом внутри

Первоначально нам необходимо демонтировать выключатель. Производите отключение от проводников, предварительно отключив выключатель от электроэнергии. Для тех, кто не раз уже это делал – занятие “плевое”.

После того, как выключатель демонтирован, необходимо снять кожух, где расположен сам светодиод (или неон).

В нашем случае подсветка состоит из неоновой лампы и резистора 150кОм. Со светодиодом ничего кардинально не меняется, поэтому принцип: как отключить подсветку в выключателе со светодиодом остается аналогичным. Неоновая лампа подключена через резистор к клеммам выключателя.

Схема подключения выключателя с подсветкой

Если быстро накидать схему подключения подсветки в выключателе? то она будет выглядеть следующим образом:

Как отключить подсветку на выключателе: этап 2

Для исправления ситуации с нам необходимо заменить резистор. В нашем случае берем резистор на 220 кОм и диод 1 N 4007. Диод можно снять с энергосберегающей лампы, где он используется в качестве диодного моста. Схема переделанного выключателя будет выглядеть следующим образом:

Если мы оставляем неоновую лампу, то достаточно будет резистора на 220 кОм. Если захотим поменять индикатор на диод 3 мм, то подберите резистор на 680 кОм. Это гарантированно избавит Вас от мигания диодной лампы в люстре.

Как отключить подсветку выключателя видео

Ну и на последок снова посмотрите видео, как отключить подсветку светодиодную или неоновую от выключателя, чтобы лампы не мигали. Это кардинальное решение проблемы. Мы просто выкусываем все радиодетали и больше “не паримся”. Однако, такой способ борьбы с миганием меня не удовлетворяет, поэтому лучше все-таки пользоваться вышеприведенным примером. И выключатель не надо превращать в простую клавишу и функции остаются.

Вконтакте

Вернувшись вечером после работы домой, в первую очередь приходится в темном помещении нащупывать выключатель. Да и ночью нередко нужно вставать с постели и спросонья в полной темноте шарить рукой по стене, чтобы найти кнопку и включить свет. Порой на такую процедуру уходит немало времени, и часто это сопровождается падением попавшихся на пути предметов. Для облегчения поиска местонахождения и экономии времени и нервов был придуман выключатель с подсветкой.

Особенности

По внешнему виду и своей конструкции такие приборы практически ничем не отличаются от обычных выключателей, единственное, они оборудованы световой индикацией, которая в темноте сразу бросается в глаза и указывает их местоположение.

При этом световой индикатор потребляет совсем немного электроэнергии и светится только тогда, когда выключен свет. Поэтому переживать по поводу того, что при использовании данного устройства расход электричества будет больше, не стоит, поскольку выключатель с подсветкой почти ее не потребляет.

Разновидности выключателей

Современный строительный рынок предлагает выключатели в достаточно большом ассортименте, поэтому покупатель может подобрать для себя максимально подходящий вариант. Приборы отличаются не только внешним видом, но и конструктивными особенностями.

Существует несколько видов выключателей:

• кнопочные;
• клавишные;
• поворотные;
• сенсорные;
• шнуровые.

Также в жилых помещениях могут использоваться проходные выключатели с подсветкой, но среди всех видов получили наибольшее распространение:

1. Одноклавишные выключатели с подсветкой. Применяются для замыкания только одной цепи. Имеют встроенный диод для ночной подсветки.

2. Выключатель двухклавишный с подсветкой, имеющий два переключателя. Применяется для люстр и прочих многоламповых светильников. Принцип управления заключается в том, что при нажатии одной клавиши одновременно включаются 1-2 и более лампочек, а при нажатии второй загорается остальная часть осветительного прибора. Часто двухклавишный выключатель используют для раздельных санузлов.

3. Трех- или четырехклавишные выключатели одновременно могут замыкать три-четыре электрические цепи, поэтому они используются для управления из одного места осветительными приборами в нескольких помещениях. К примеру, очень удобно, когда в доме в одном месте включаются лестница, прихожая и раздельный санузел.

4. Шнуровой выключатель применяется в переносных светильниках и бра. Подсветка, как правило, здесь не используется.

Среди всех моделей именно клавишные выключатели считаются самыми популярными и распространенными. Они имеются практически во всех квартирах и домах, в детсадах, школах, офисах и иных общественных местах. Очень удобен выключатель клавишный с подсветкой.

Преимущества использования выключателей с подсветкой

1. Конструкция и общий дизайн выключателя с подсветкой почти ничем не отличается от обычных моделей, но встроенный светодиод позволяет определить местонахождение прибора даже в полной темноте.

2. Светящийся индикатор очень экономичен, так как маленькая светодиодная подсветка выключателя потребляет совсем мало электроэнергии.

3. Работает диод только при нерабочем состоянии устройства, а при его включении гаснет автоматически.

Как это работает?

Большинство подсвечиваемых выключателей подключаются к основной проводке точно так же, как обычные модели.

Основные составляющие подсветки:

• маленькая неоновая лампа подсветки выключателя;
• светодиод с элементом сопротивления.

Подсоединение с основными контактами выключателя должно быть параллельным. Если устройство находится в нерабочем положении, тогда питание светодиода проходит по нити накала внутри диода с малым сопротивлением.

Чтобы системе домашнего освещения добавить комфорта, потребуется времени не более получаса. Можно просто заменить морально устаревшие выключатели на улучшенные (на диодах) модели. Другой вариант – снабдить уже имеющиеся устройства элементом для ночной подсветки. Зная, как подключить выключатель с подсветкой, это можно сделать и своими руками, даже без образования электрика. Нужно просто иметь элементарное представление о том, что такое электричество, замкнутая цепь и уметь читать схемы. Каждая электросхема имеет свои особенности, параметры и комплектующие. При неправильном подключении подсвечиваемого выключателя возможны следующие последствия:

• может не светиться диод;
• будут мерцать энергосберегающие лампы;
• во тьме датчик будет слабо светиться.

Схема одноклавишного выключателя

Рассмотрим более подробно принцип работы такого прибора.

Как видно из схемы, в стандартном исполнении подразумевается простой разрыв фазного провода (слева). Если имеется светодиодная подсветка выключателя, диодная лампочка соединяет провод в положении «Выкл». Почему в данном случае основное освещение не горит? На данный вопрос ответ довольно прост: диод впаивается вместе с резистором, понижающим напряжение цепи до низкого значения. Этого вполне достаточно для питания маленькой лампочки, но для зажигания большой нити накаливания напряжения не хватает.

Подключение

Немного разобравшись в данном устройстве и подобрав подходящую модель, можно начинать подключение выключателя с подсветкой. Предлагаем рассмотреть пошаговую инструкцию, при помощи которой можно без проблем заменить прибор самостоятельно:

1. Перед началом работы нужно обязательно отключить электричество в распределительном щитке.
2. Затем необходимо снять прежний выключатель. Сперва удаляются клавиши, далее следует убирать рамку и вынуть внутреннюю часть, открутив заранее зажимные винты.
3. Ослабить крепления контактов и освободить устройство.
4. С обратной стороны каждого выключателя должна быть указана схема подключения данного прибора, согласно которой и нужно подсоединять провода к новому выключателю.
5. Приступаем к монтажу нового выключателя. Делается это в обратной последовательности.
6. Теперь можно включить рубильник и проверить работоспособность нового устройства и его подсветки.

Вот и все. Главное в этой работе – не торопиться, и все обязательно получится.

Проходной выключатель с подсветкой

Отличительная черта контактного механизма данного типа выключателей – подвижный контакт, который при разрыве цепи всегда задействован. При нажатии кнопки «Вкл./Выкл.» подвижный контакт в таком устройстве перекидывается с одного контакта на другой, обеспечив при этом работу второго участка цепи. Поэтому он и получил название – проходной или перекидной выключатель.

Схема подключения проходного выключателя с подсветкой принципиально отличается доступом. Одной лампой (люстрой) здесь возможно управление с двух разных мест. Например, включать свет в начале лестницы и выключать с другой стороны. Такой тип выключателей иначе выполняет замыкание цепи и с разных сторон приводит в действие осветительный прибор.

Схема установки прибора очень простая: с одной стороны установлен первый выключатель, на другом конце – второй проходной выключатель со светодиодом. Когда происходит отключение элементов замыкания сети, лампа перестает гореть – нет замкнутого контура для похождения тока. При включении первого выключателя появляется замкнутый контакт – лампочка начинает светиться, если же задействовать второй, она погаснет.

Как самостоятельно сделать подсветку

Если нет желания избавляться от старого выключателя и хочется покопаться, то индикацию можно сделать собственноручно. Для этого нужно:

1. Извлечь выключатель из стены.
2. Из диода и резистора собрать при помощи паяльника цепь.
3. Собранную конструкцию припаять к контактам (входному и выходному).
4. Уложить в корпусе диодную лампу и вмонтировать выключатель на прежнее место.

Заключение

Выбрать и подключить новый выключатель с подсветкой очень просто. Но для этого следует учитывать возможности электропроводки, поскольку иногда нужна ее модернизация. А в этом случае уже не обойтись без электрика. Кроме того, могут появиться неожиданные сюрпризы, такие как моргание ламп. Поэтому, прежде чем покупать новенькие выключатели, проконсультируйтесь у специалистов.

В свое время, поддавшись моде, я заменил все выключатели в квартире на турецкие выключатели Makel Mimoza с неоновой подсветкой:

К сожалению, современные лампы (компактные люминесцентные и светодиодные) с такими выключателями не всегда дружат. Такой выключатель устроен достаточно просто: параллельно его контактам включена цепочка из миниатюрной неоновой лампы и балластного сопротивления.

Ток через неоновую лампу очень мал (около 1 мА) и нить накала лампы накаливания нагреть до видимого свечения никак не может. Однако его хватает, чтобы зарядить конденсаторы выпрямителя в энергосберегающей лампе, и она начинает давать слабые вспышки с интервалом в несколько секунд.

На собственном опыте я убедился, что лампа X-Flash Globe E27 12W 3K в цепи с таким выключателем дает редкие вспышки. Лампа же Supra SL-LED-CR-CN-4W/3000/E14 при ввертывании в патрон непрерывно светится (очень слабо), при ввертывании второй такой же лампы в патрон параллельно с первой свечение пропадает.

Со вспышками в ванной комнате или на кухне можно было бы мириться, но в спальной комнате они вряд ли допустимы. Кроме того, не знаю достоверно, как такие явления скажутся на долговечности светодиодной лампы, но что не в сторону увеличения оной – это уж точно. Во всяком случае, некоторые производители прямо не рекомендуют применение светодиодных ламп совместно с выключателями с подсветкой.

Самое простое решение – избавиться от лампы подсветки в выключателе с помощью кусачек. Но подсветки жаль: в темноте вещь небесполезная. Поэтому я решил “действовать по плану Б” – снизить напряжение на лампе, возникающее из-за подсветки. Этого можно добиться, зашунтировав лампу последовательной RC-цепочкой из резистора и конденсатора.

Реактивное сопротивление конденсатора для частоты сети 50 Гц Xc=1/(314C), где С – емкость конденсатора в фарадах. Для емкости 0.33 мкФ имеем Xc=10 кОм. При разомкнутом выключателе ток лампы подсветки 1 мА создаст на конденсаторе падение напряжения 10 вольт – надеюсь, оно достаточно мало для того, чтобы избавиться от нежелательных явлений (вспышки, свечение, снижение долговечности).

Последовательно с конденсатором включим резистор 220 ом. Когда выключатель замкнут, на последовательно соединенных резисторе и конденсаторе окажется полное напряжение сети 220 В. Учитывая, что Xc=10 кОм, а R

А что будет, если конденсатор пробьет? Через резистор потечет ток 1 А, рассеивая на нем мощность 220 Вт. Резистор, рассчитанный на мощность 0,25 Вт (т. е. на три порядка меньшую), понятное дело, тут же сгорит, тем самым сработав как предохранитель. Собственно, он нужен в том числе и для этого: когда пробитый конденсатор напрямую подключен к сети, последствия возможны более серьезные. (Другая функция резистора – снизить искрообразование на контактах выключателя и уменьшить их износ.)

Итак, спецификация защитного устройства понятна: последовательно соединенные резистор и конденсатор, включенные параллельно лампе. Конденсатор – пленочный, что-нибудь вроде К73-17, емкость 0,33 мкФ, напряжение 630 В (амплитудное значение напряжения в бытовой сети – 310 В, возьмем двукратный запас). Резистор – 220 Ом, 0,25 Вт (в рабочем режиме – запас по мощности в 2,5 раза).

Цепочку из резистора и конденсатора проще всего подключить к контактам в соединительной колодке, которая находится в декоративном колпаке под потолком. Само собой, перед установкой ее надо как следует изолировать (изолентой или термоусадочными трубками).

Несколько слов о выключателях со светодиодной подсветкой. Ток светодиода может составлять несколько миллиампер, в этом случае напряжение на отключенной лампе при указанном значении емкости тоже возрастет в несколько раз и может оказаться слишком большим. Для снижения напряжения придется увеличить емкость конденсатора и мощность резистора. Номиналы деталей надо рассчитывать, исходя из конкретной схемы подсветки. Можно также доработать схему подсветки, снизив ток светодиода (путем увеличения балласта).

Дополнение. Наконец-то я сделал то, с чего надо было бы начать: померил тестером DT-832 напряжение на светодиодной лампе при выключенном выключателе с неоновой подсветкой. Результаты таковы:

• Лампа Pulsar ALM-A65-12E27-2700-1 (12 Вт) – 6,3 В
• Лампа Navigator NLL-G45-5-230-2.7K-E27 (5 Вт) – 5,5 В

Напряжение на лампе Supra SL-LED-CR-CN-4W/3000/E14 превышало 60 В (при этом лампа слабо светилась). При подключении второй лампы в параллель с первой напряжение упало до 50 В и свечение прекратилось, но 50 В – все равно многовато.

На лампах SL-LED-CR-CN-4W/3000/E14 напряжение не замерял, но даже три лампы, включенные в параллель, довольно ярко светятся.

К сожалению, лампу X-Flash Globe E27 12W 3K (ту, которая давала вспышки) я уже вернул в магазин, а посмотреть напряжение на ней было бы интересно.

Вывод, видимо, следующий: при применении светодиодных ламп совместно с выключателями с подсветкой желательно измерить напряжение на лампе при разомкнутом выключателе. Если оно составляет единицы вольт, то можно ничего не предпринимать. Если же это напряжение – несколько десятков вольт либо лампа светится или вспыхивает, то следует его снизить описанным выше образом.

Зависнув на работе на две недели без выходных, решил посвятить часть времени написанию серии постов о таких, казалось бы незначительных деталях, которые часто выпадают из поля зрения покупателя при выборе систем освещения в квартиру или дом. К сожалению, иногда упущение какой-нибудь малости вполне способно впоследствии испортить результат значительных и зачастую недешевых усилий.
Вот, например, такая простая вещь, как выключатель, в клавишу которого встроена подсветка. Прокладку проводов и выбор выключателей, обычно, выполняют на ранней стадии ремонта, задолго до того, когда подойдет очередь выбирать и монтировать освещение. Поэтому, придя в магазин за светильниками вы уже и не вспоминаете, какие у вас установлены выключатели, с подсветкой или без. А это, оказывается достаточно важно.

Дело в том, что многие современные источники света плохо сочетаются в выключателями, имеющими подсветку. В частности такие выключатели противопоказаны для:
– компактных люминесцентных (энергосберегающих) ламп,
– люминесцентных светильников с электронными пуско-регулирующими аппаратами (ЭПРА),
– светодиодных лент, электропитание которых осуществляется от специальных блоков,
– светодиодных ламп и светильников, питающихся как от источников пониженного напряжения (12, 24 В), так и от источников тока (драйверов),
– даже при применении светодиодных ламп прямого включения (на 220 В), наличие подсветки в выключателе иногда приводит к странным труднообъяснимым явлениям.

Несовместимость с энергосберегающими лампами может выражаться, например, в том, что после выключения лампа продолжает испускать слабое пульсирующее свечение, или периодически ярко вспыхивать. Как правило эти явления постепенно затухают, по мере остывания лампы, но могут продолжаться довольно долго.
Люминесцентные светильники могут периодически вспыхивать и тут же гаснуть. Светодиодная лента, как правило продолжает светиться слабым равномерным светом.
По сути, выключатели с подсветкой не доставляют хлопот только при использовании с обычными лампами накаливания и галогенными лампами (которые то же являются лампами накаливания). Еще экспериментально установлено, что описываемые здесь эффекты перестают сказываться при использовании светодиодных лент с блоками питания мощностью выше 100 Вт. Бывают и другие исключения.
Проблема решается несложно – достаточно удалить элемент подсветки из клавиши выключателя. Но, как показывает практика, именно это сделать бывает мучительно больно для покупателя. Еще один способ избавиться от неприятных явлений – подключить параллельно лампу накаливания, которая выполнит роль шунтирующего сопротивления и замкнет на себя остаточный ток подсветки выключателя (но она будет загораться вместе с другими светильниками).

Собственно все это я к тому: пожалуйста, при выборе светильников, ламп и блоков питания предупреждайте продавца о том, что вы непременно хотите использовать выключатель с подсветкой!

Мы уже давно привыкли к такому элементу в нашей квартире, как выключатель. Однако производители светотехнического оборудования смогли усовершенствовать и его, снабдив системой подсветки. Схема подключения такого выключателя предусматривает его подсвечивание лампочками при выключенном положении клавиши. В светлое время суток вы вряд ли обратите на него внимание, однако с наступлением темноты такое усовершенствование становится очень актуальным, и даже необходимым.

Тем более, световой индикатор из-за своей маленькой мощности, практически не потребляет электроэнергию, поэтому не стоит беспокоиться о ее перерасходе.

Выполнить подсоединение такого прибора можно своими руками, но если вы не уверены в своих силах, то лучше обратиться за помощью к электрику, который быстро и качественно выполнит работу.

Источником тока для подключения выключателя может быть:

• Электрический щиток;
• Распределительная коробка.

Для начала необходимо провод «ноль» от источника питания провести непосредственно к осветительному прибору, а провод «фаза» протянуть к одному из двух контактов, находящихся в выключателе. В то время, как второй контакт соединяется с фазой осветительного элемента.

В качестве подсветки используют светодиодные или неоновые лампочки, подсоединенные к резистору последовательным способом. Полученная таким образом цепь соединяется параллельно контактам выключателя. Когда мы отключаем освещение, ток идет на лампочку подсветки через сопротивление по параллельной цепи. А когда свет включен, цепь разрывается и ток подается на осветительный прибор.

Перед началом установки обязательно выключите питание на электрощитке, отсутствие которого проверить очень просто, достаточно индикатором напряжения поочередно притронуться к каждому проводу.

Дальнейший порядок выполнения работ следующий:

• аккуратно снять старый выключатель и отсоединить клавишу, при этом, не повредив контакты;
• если изначально устанавливается новый отключатель, то предварительно подготавливается под него место в стене: делается проем в стене и на шпаклевку или цемент крепится установочная коробка;
• далее по схеме подсоединяются провода;
• изолировав места стыковки проводов, можно подавать напряжение и проверять качество выполненной работы. Если подсветка горит при выключенном освещении, значит вы все сделали правильно.

Что касается двуклавишных выключателей, то схема подключения будет несколько отличаться.

Провод «фаза», идущий от распределительной коробки, подключается на общий зажим. А провод «ноль» подключается последовательно к нескольким осветительным приборам.

Домашний умельцам, при наличии необходимых деталей, не составит особого труда самостоятельно снабдить выключатель световым индикатором. В качестве подсветки можно использовать лампочку накаливания 5 Ватт или неоновую лампу.

Пошагово это выглядит следующим образом:

• соедините между собой неоновую лампочку и токоограничительный резистор, собрав, таким образом, цепь;
• предварительно сняв с выключателя крышку, соединить эту цепь с клеммами параллельным способом;
• аналогично подключается и лампа накаливания, но без резистора и закрывается абажуром;

Если тип подсветки встроенный, то вместо неоновой лампочки используется светодиод. В крышке выключателя вырезается отверстие, соответствующее диаметру светодиода. Светодиод с резистором подключаются параллельно клеммам, устанавливаются под крышку и накрываются нею.

Схема подключения выключателя с подсветкой

После выхода материала по выключателям со светодиодной подсветкой читатели стали много задавать вопросов по данному электротехническому прибору, которые не освещались в статье — начиная с того, какая схема подключения выключателя с подсветкой предпочтительна, заканчивая вопросами о том, какая схема выключателя с подсветкой наиболее предпочтительна и долговечна.

В этой статье будем рассматривать эти и другие вопросы, связанные с темой выключатели с подсветкой планомерно. Приготовимся, что текста будет много, но и ответ будет исчерпывающим.

[contents]

Схемы выключателей с подсветкой и их подключение

---

Не смотря на то, что в магазинах продается достаточно большое количество выключателей с подсветкой, все они имеют разнообразную схему подключения индикаторов:с использованием резисторов, конденсаторов и диодов. Рассмотрим подробнее данные схемы, прежде чем будет рассматривать как работает схема подключения выключателя с подсветкой.

Схема выключателя со светодиодной подсветкой и одном резисторе

---

Данная схема самая простая, однако, самая ненадежная и небезопасная для потребителей.

Ввиду того, что при работе данной схемы идет выделение большого тепла, применение таких выключателей с легкостью приведет к возгоранию. Будьте бдительны.

Принцип работы выключателя с такой схемой подсветки

---

Принцип работы схемы прост и работает на законе Ома. Когда выключатель разомкнут, то ток протекает по цепи: фаза-резистор-светодиод-лампа-ноль. Нагрузка не превышает рабочий ток светодиода.

Более полный разбор работы данной схемы приведем ниже.

Схема подсветки выключателя на светодиоде и резисторе с диодом

---

У данной схемы есть существенный недостаток для настоящих времен — она не работоспособна при установке светодиодных ламп в светильниках, которые приводятся в действие выключателем с подсветкой.

Во время работы таких выключателей вкупе со светильниками не получается создать высокое напряжение, ввиду того, что светодиоды имеют сопротивление, которое на много больше, чем у лам накаливания. К таким выключателям подойдут энергосберегающие лампы, но будет недостаток — мигание после выключения. Избавиться от мигания можно, для этого обратитесь к этой статье.

Также со светодиодными лампами данная подсветка может не работать вовсе. Т.е. опять повторимся, сопротивление led лампы большое, а следовательно ток достаточной силы не создается для свечения индикатора.

К тому же схема потребляет порядка 1 кВт/ч в месяц)

Принцип работы выключателя с такой схемой подсветки

---

При положении «Выключено» ток проходит через резистор R, далее через светодиод LED, который светится. Диод D выполняет роль защиты светодиода LED от обратного напряжения, а следовательно от пробоя светодиода.

В схеме используется резистор мощностью не более 1 Вт. При этом протекаемый ток порядка 3 мА. Данной величины вполне достаточно для того, чтобы свечение индикаторного светодиода было достаточно сильным в темноте. Если свечения будет недостаточно, то можно уменьшить сопротивление. Диод можно брать любой, светодиод также любой, любого свечения.

Схема подсветки выключателя на светодиоде с емкостью (конденсатором)

---

У данной схемы увеличен КПД и уменьшает потребляемую энергию, порядка 0,05 кВт/ч. Резистор в данной схеме выполняет роль ограничителя тока конденсатора.

Основные недостатки — аналогичны предыдущей. Кроме этого — достаточно проблематично разместить конденсатор в выключателе.

Принцип работы выключателя с подсветкой на конденсаторе

---

В данной схеме токоограничивающим элементом выступает конденсатор вместо резистора. Резистор R ограничивает ток заряда конденсатора. В данном случае сопротивление берется номиналом от 100 до 500 Ом и мощность снижается до 0,25 Вт.

Вместо обычного диода D можно использовать светодиод, аналогичный установленному в схеме. В данном случае КПД не изменится и оба светодиода будут светить с одинаковой яркостью.

Схема подсветки выключателя с неоновой лампой (неонкой)

---

Еще одна схема, которая лишена недостатков, которые мы рассмотрели на предыдущих двух. Однако, я таких давно не встречал… Не знаю почему… Но рассмотреть мы их должны, тем более это необходимо для тех, кто захочет самостоятельно сделать подсветку на выключателе. С данной схемой прекрасно работают все известные источники света — как от ламп накаливания, так и светодиодные источники.

Принцип работы выключателя с подсветкой на неоновой лампе

---

При разомкнутом выключателе ток идет через резистор R, неоновую лампу Hg и светится. Резистор можно брать любого типа мощностью не превышающей 0,25 Вт и номиналом от 0,5 до 1,0 МОм.

Схема подключения выключателя с подсветкой

---

Выше мы рассмотрели варианты производства выключателей с разнообразной подсветкой, их схемы, принципы действия, плюсы и минусы. Теперь нам необходимо перейти к более востребованной теме — схема подключения выключателя с подсветкой.

Схема подключения выключателя с подсветкой на резисторе

---

Вернемся к более полному описанию принципа подключения выключателя с одним резистором. В то время, когда клеммы выключателя разомкнуты «Q», ток будет протекать по цепи: L – R1 – LED – HL – N.
Ток нагрузки никогда не превысит рабочий ток светодиода ( в зависимости от выбора). Понятно, что такого тока не хватит, чтобы лампа (светильник) заработала.

Основная часть напряжения сети в 220 В падает не на лампе, а на сопротивлении R.

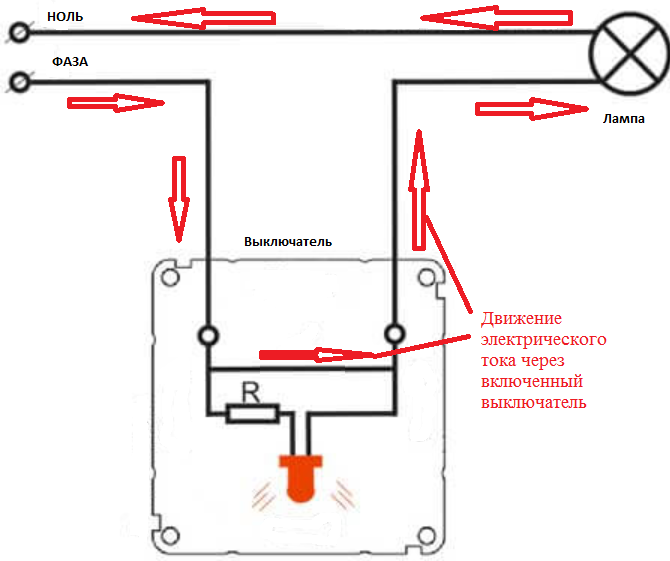

При включении клемм выключателя Q, сопротивление контактов выключателя, расположенных параллельно светодиоду с резистором, станет практически нулевым.

Цепь замыкается. Нагрузка идет по наименьшему пути и соответственно светодиод гаснет.

Посмотрев на схему можно понять, что если лампа перегорит, либо будет выкручена, то будет нарушена целостность цепи. Ноль поступать не будет, соответственно и индикатор светить не будет.

Расчет подсветки выключателя только на резисторе

---

Расчет подсветки ведется на основе подбора резистора, ввиду того, что на резисторе оседает до 99 процентов напряжения, следовательно мощность рассеивания достаточно большая.

Возьмем индикаторный светодиод красного цвета. Рабочий ток по datasheet составляет 25 мА. Займемся расчетом.

R = Uсеть / Iled = 220/0,025 = 8800 Ом

P = Uсеть * Iled = 220*0,025 = 5,5 Вт

Более точный расчет Вы сможете провести при помощи нашего калькулятора, в частности — с одним резистором.

При стандартном светодиоде резистор рассеивает мощность более 5 Вт. Размеры такого резистора не большие, что приведет к большому нагреву. А соответственно, т.к. размещается он в маленьком пространстве, к тому же соприкасается с выключателем — можно предположить, что сильное выделение тепла может привести если не к пожару, то деформации выключателя — это точно. Понятное дело, что такая схема подключения выключателя с подсветкой не нашла практического применения. Об этом я уже писал выше. Теперь вы поняли на примере расчетов — почему.

Схема подключения выключателя с подсветкой на резисторе

---

Дабы убрать тепловой нагрев и защитить светодиод от пробоя (разрушения), в схему подсветки вводят выпрямительный диод последовательно. Как правило 1N4007.

На элементах схемы подсветки будет не переменное напряжение в 220 В, а постоянное меньше в 0,45 раз. А это примерно 100 В.

Расчет подсветки выключателя на резисторе с диодом

---

Перейдем к расчету элементов схемы. Расчет аналогичен предыдущему с новыми входными данными по напряжению.

R = Uсеть / Iled = 100/0,025 = 4000 Ом

P = Uсеть * Iled = 100*0,025 = 2,5 Вт

Мощность все-равно большая. Стоит рассматривать светодиоды до 100 мА. Но можно обойтись и данным, т.к. диод будет сглаживать «шероховатости».
Стоит выбирать резистор номиналом от 4 до 12 кОм и экспериментировать по яркости и температуре нагрева.

Схема подключения выключателя с неоновой подсветкой

---

Этот принцип подключения выключателя с неоновой подсветкой идентичен схеме с одним резистором. Единственное и самое важное отличие — улучшенные эксплуатационные показатели.

Расчет подсветки выключателя на неоновой лампе

---

Неоновая лампа потребляет очень мало тока, не превышающий 0,1-0,2 мА. А это позволит установить резистор меньшей мощности и размера.

P = Uсеть * I = 220*0,0001 = 0,022 Вт

Ближайший по номиналу — 0,125 Вт резистор легко разместить в корпусе выключателя и такой резистор греться не будет. Данный вариант подключения экономичный  и безопасный. Но повторюсь, что в последнее время все больше вижу светодиодную подсветку, а не неоновую.

Теперь перейдем к другому интересному вопросу — схема подключения выключателя с подсветкой фирмы legrand.



светодиодный вентилятор | Включающие устройства

Сохраняйте спокойствие и развлекайтесь с этим необычным адаптированным вентилятором, который также является световым шоу! Одним нажатием кнопки светодиоды вентилятора создают более 30 различных цветовых схем. Две присоски удерживают вентилятор на месте, и он также работает с выключателем.

---

Светодиодный вентилятор

Развлекайтесь и охлаждайтесь с помощью этого завораживающего вентилятора, который создает световое шоу. Светодиодные фонари этого продукта воспроизводят более 30 цветовых узоров, чтобы вы были ослеплены и развлекались. Наш адаптированный светодиодный вентилятор доставит массу удовольствия летом или в любое время, когда вам нужен ветерок.

Предупреждение о судорогах: не используйте светодиодный вентилятор для людей, склонных к судорогам.

Включайте так, как вам удобно

Этот адаптированный вентилятор можно активировать двумя способами:

• Нажмите красную кнопку на передней панели вентилятора
• Подключите переключатель емкости по вашему выбору к внешнему разъему

В качестве игрушки, совместимой с нашими различными переключателями активации, вентилятор может начать дуть с помощью следующих и других действий:

• Проведение пальцем
• Потягивая и пыхтя
• Сгибание пальца
• Подергивание
• Захват
• Наклон части тела
• Давление рукой, подбородком, головой или другой частью тела

Если вам нужна помощь в поиске подходящего переключателя для ваших нужд, свяжитесь с нами, и мы будем рады вам помочь.

Дополнительные функции

Светодиодный вентилятор также имеет следующие функции:

• Можно использовать с тремя батареями AAA
• Прочное основание с двумя присосками
• Режим непрерывного воспроизведения доступен с боковым переключателем (не совместим со встроенным или адаптированным переключателем)

Прочная и доступная конструкция этого продукта делает его подходящим для широкого круга пользователей.

Как этот продукт помогает людям с ограниченными возможностями?

Наш светодиодный вентилятор помогает людям с ограниченными возможностями двумя способами:

• Повышение сенсорной стимуляции: Этот светящийся вентилятор обеспечивает тактильную и визуальную стимуляцию нажатием кнопки. Выдуваемый вентилятором воздух создает особенно уникальные сенсорные ощущения.
• Обучение причин и следствий: Как и многие активируемые игрушки, светодиодный вентилятор поможет вам понять, как работают причины и следствия. Активация вентилятора после взаимодействия с переключателем способствует установлению связи между двумя событиями.

Возможно, вы придумаете еще больше способов разнообразить жизнь с помощью этой необычной игрушки.

Узнайте больше о наших продуктах и ​​услугах

Если вам нужна помощь с нашим каталогом, свяжитесь с нами для получения дополнительной информации или запросите нестандартный продукт.

Вопросы и ответы клиентов

Можем ли мы заказать новую лопасть для вентилятора? Наш клинок оторвался. СПАСИБО

1. Вопрос Можем ли мы заказать новую лопасть для вентилятора? Наш клинок оторвался. СПАСИБО

   Вопрос задан Стейси Стюарт 1 октября 2021 г., 12:08

   A Свяжитесь с отделом продаж по телефону: 1-800-832-8697 доб. 5.

Для какой возрастной группы предназначен этот продукт? Это больше 3 лет?

2. Вопрос Для какой возрастной группы предназначен этот продукт? Это больше 3 лет?

   Вопрос задан анонимным пользователем 1 ноября 2019 г., 10:53

   A Да.

Можно ли это использовать с людьми с судорожными расстройствами?

3. Вопрос Можно ли это использовать с людьми с судорожными расстройствами?

   Вопрос задан kate.slp 3 июля 2019 г. 17:19

   A Нет, извините, это четко указано в нижней части описания продукта: ПРИМЕЧАНИЕ: Не использовать для людей, склонных к судорогам.

Ваш вопрос *

Имя

Электронная почта

Led Switch – Etsy.de

Etsy больше не поддерживает старые версии вашего веб-браузера, чтобы обеспечить безопасность пользовательских данных.
