Одноклавишный выключатель: схема, устройство + фото

Содержание

• 1 Одноклавишный выключатель и его конструктивные варианты исполнения
• 2 Принцип работы одноклавишного выключателя
• 3 Почему одноклавишный выключатель должен обрывать фазную жилу?
• 4 Устройство одноклавишного выключателя
• 5 Схема подключения одноклавишного выключателя

Одноклавишный выключатель на сегодняшний день является коммутационным устройством, которое позволяет управлять освещением в доме. Он имеет простую конструкцию, которая рассчитана на выполнение двух операций. К операциям относятся размыкание и замыкание электрической цепи. Применять это устройство можно, если напряжение в сети не превышает 1000 Вольт. Устройство не обладает защитой от перегрузок или защитным отключением.

В своей конструкции он не имеет камер гашения и поэтому не предназначен для использования при больших токовых нагрузках. Одноклавишный выключатель света на сегодняшний день – это наиболее распространенный продукт на отечественном рынке.

Среди всех выключателей это устройство имеет наиболее простую схему работы. В этой статье вы найдете информацию о принципе его работы и о том, как разобрать одноклавишный выключатель.

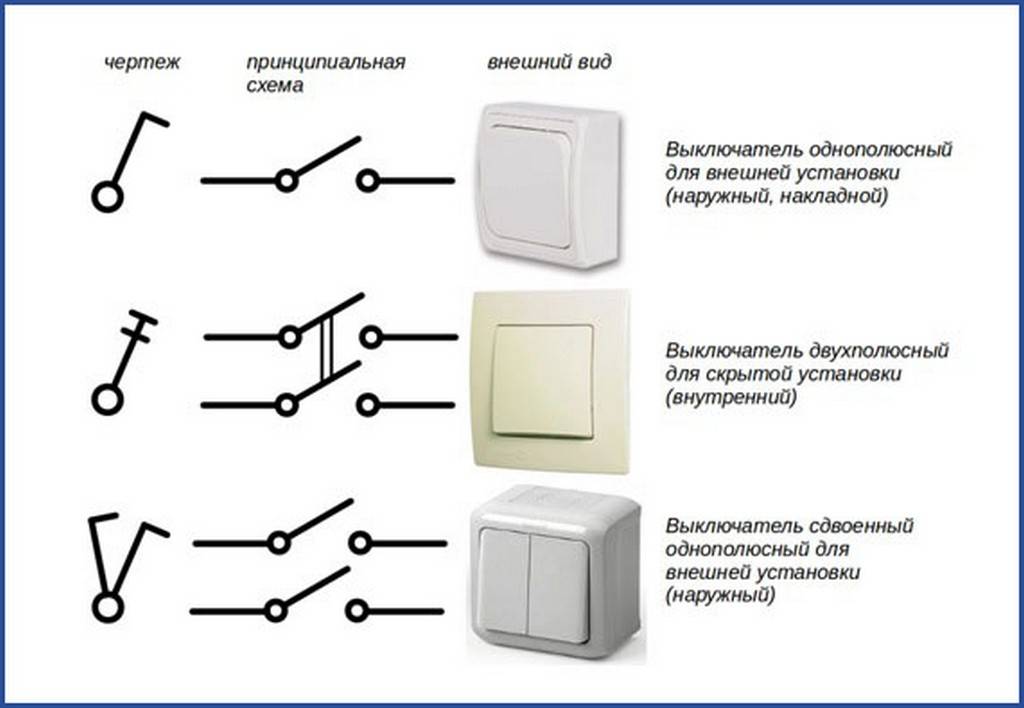

Одноклавишный выключатель и его конструктивные варианты исполнения

Одноклавишные выключатели бытового назначения могут быть следующих типов:

• Для наружной установки.
• Внутренние.
• Модульные.
• Влагозащищенные.

Выключатели внутренней установки вы можете использовать только для скрытой проводки. Монтаж одноклавишного выключателя необходимо проводить только в подрозетник, который уже должен быть установлен в стене. Уличный выключатель также можно подключить с помощью одноклавишного выключателя.

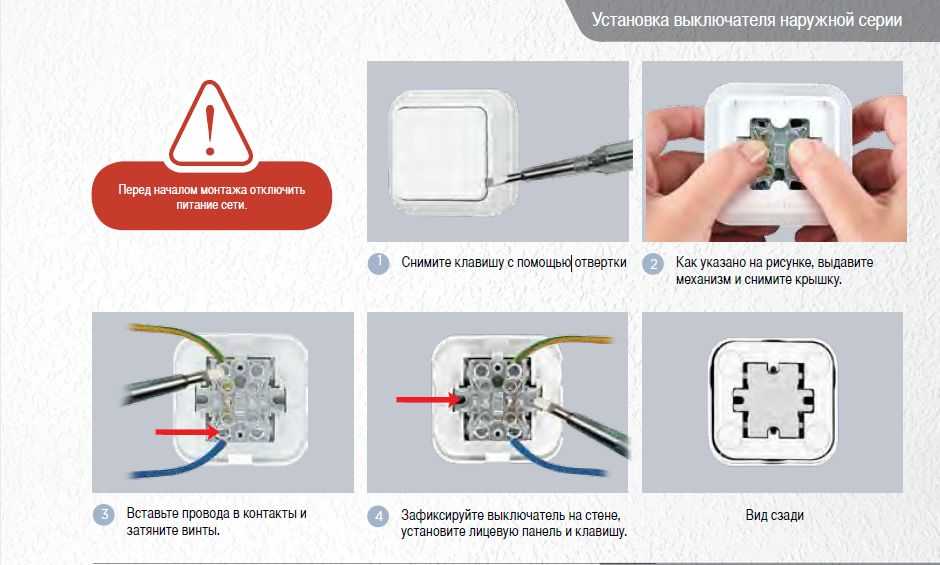

Наружные выключатели вам необходимо будет применять для открытой электропроводки. К ним можно подключать проводку, которая проходит по гофрированным или пластиковым трубам. Они применяются в помещениях, где нет возможности оборудовать скрытую проводку.

Модульные выключатели света можно применять для некоторых видов кабель каналов. Эта разновидность достаточно часто применяется в офисных или промышленных помещениях. Устанавливать их можно только в кабель каналы.

Влагозащищенные выключатели вам необходимо будет применять в помещениях, которые имеют повышенную влажность воздуха. К этим помещениям относится ванная комната, подвал или баня. Также его можно применять в том случае если он может подвергаться попаданию капель воды. Производители изготавливают их для внутренней и наружной установки.

Принцип работы одноклавишного выключателя

Одноклавишный выключатель имеет достаточно простой принцип работы. Сейчас мы об этом поговорим. Для того чтобы вы лучше смогли понять принцип работы выключателя света вам необходимо ознакомится с рисунком, который мы для вас предоставили.

Как вы можете видеть, на нем изображен простейший принцип работы. Внутри его механизма находится простой подвижной контакт, который при нажатии будет принимать одно из двух положений. При этом подвижной контакт будет соединять либо разъединять цепь. На рисунке, который находится вверху, вашему вниманию предоставлена цепь в выключенном положении. Теперь можно рассмотреть цепь при включенном положении.

Здесь подвижной контакт будет замыкать цепь, и ток пройдет по проводу к лампе.

Почему одноклавишный выключатель должен обрывать фазную жилу?

При подключении одноклавишного выключателя вам обязательно необходимо знать, что к его контактам подключается только фаза. Вот основные правила, почему должно быть именно так:

1. Током может ударить только фаза.
2. Для того чтобы провести безопасную замену ламп фазу необходимо отключить. Если вы правильно выполнили подключение однофазного выключателя, тогда можно безопасно менять лампу на светильнике.
3. Если выполнить неправильное подключение, тогда ваше устройство может работать неправильно или сломаться. При подключении помните, что фаза обязательно должна обрываться выключателем.

Это основные причины, которые помогут не только продлить срок службы выключателя, но и помогут обезопасить вашу жизнь. Проходной выключатель поможет выключать свет автоматически.

Устройство одноклавишного выключателя

Теперь пришло время разобрать устройство выключателя света. Выключатель одноклавишный может состоять из следующих элементов:

1. Из пластиковых элементов, которые обеспечат защиту.
2. Из рабочего механизма.

К защитным элементам можно отнести клавишу и саму рамку. Клавиша обеспечивает перевод режимов включения и выключения.

Под  клавишей выключателя располагается рамка. Крепить ее можно с помощью двух способов:

1. С помощью пластиковых защелок.
2. Двумя винтами.

Под защитной рамкой будет располагаться сам механизм выключателя. На механизме имеется привод клавиши.

Крепление этого механизма в подрозетнике осуществляется двумя способами:

1. С помощью распорных лапок.
2. С помощью специальных винтов.

Слева и справа на устройстве будут находиться две лапки. Если вы начнете закручивать винты, тогда они начнут расширяться.

Устройство выключателя обычно имеет два контакта, к которым следует подвести провода. Как правило, многие производители предварительно указывают правильное крепление проводов.

Прежде чем подводить провода убедитесь, что ваше крепление будет правильным. Если вы неправильно подсоедините провода, тогда устройство не будет работать.

Схема подключения одноклавишного выключателя

Вот вашему вниманию представлена схема одноклавишного выключателя.

Рекомендуем прочесть: как подключить трехклавишный выключатель.

принцип работы и конструктивные варианты исполнения

На чтение 11 мин Просмотров 4. 7к. Опубликовано 04.03.2021 Обновлено 05.09.2021

Содержание

1. Как устроен одноклавишный выключатель
2. Варианты конструктивного исполнения
3. Устройство и работа выключателя с подсветкой
4. Терминалы для подключения проводов
5. Маркировка на приборах
6. Устройство выключателей различного типа
7. Клавишный
8. Кнопочный
9. Шнуровой (веревочный)
10. Поворотный
11. Акустический
12. Сенсорный
13. Различие по функциональному назначению
14. Ключ
15. Кнопка
16. Проходной
17. Перекрестный
18. Совмещенные приборы

Бытовой выключатель света был изобретен еще в XIX веке и принципиальных изменений за первые почти сто лет не претерпел – лишь немного менялся дизайн. Только в последние несколько десятилетий произошло бурное развитие электротехники в этом сегменте, и теперь потребитель может выбрать разные приборы по исполнению и назначению.

Как устроен одноклавишный выключатель

Бытовой одноклавишный выключатель – привычный элемент окружающей обстановки.

Основными его частями являются:

• основание с элементами крепления;
• подвижная панель;
• контактная группа с подвижными и неподвижными контактами;
• декоративные элементы (обычно из пластика).

Основные составные части одноклавишного включателя.

Принцип действия любого выключателя схож – при воздействии размыкать и замыкать электрическую цепь. Но разные приборы делают это по-разному, в зависимости от особенностей устройства и функциональности.

Варианты конструктивного исполнения

Исполнение включателей освещения может различаться по степени защиты (IPxx, где xx – две цифры, обозначающие уровень защиты от твердых предметов и частиц и от воды). В зависимости от нее определяется зона применения прибора. Так, включатели с IP 21 применяются только в помещениях, а с IP44 или 54 можно монтировать и снаружи.

Прибор со степенью защиты IP54.

Также бывают выключатели для накладного монтажа и встроенного типа. Первые монтируются на подкладку и используются совместно с открытой проводкой. Вторые монтируются в выемку на стене, в которую встраивается подрозетник. Такой монтаж применяется со скрытой проводкой и более эстетичен. Вероятность механического повреждения приборов меньше, но трудоемкость работ по обустройству намного выше.

Накладной включатель.

Также выключатели отличаются номинальной нагрузкой (током или мощностью), которую может коммутировать прибор. Указанную на корпусе или в спецификации величину превышать нельзя.

Тип выключателя	Вид прибора	Нагрузочная способность контактов, А
MAKEL Mimoza 12003	Двухклавишный ключ	10
Simon S27	Кнопочный	10
Jilion 9533140	Двухклавишный проходной	10
Bylectrica Пралеска	Трехклавишный ключ	6
Schneider Electric GSL000171 GLOSSA	Перекрестный	10

Читайте также

Как установить выключатель света с одной клавишей — схемы подключения



Устройство и работа выключателя с подсветкой

Многие выключатели сейчас оснащаются цепью подсветки. Она выполняет несколько функций:

• позволяет определить местонахождение включателя в темноте;
• служит индикатором отключенного состояния коммутационного прибора;
• в некоторых случаях свечение свидетельствует о целостности цепи освещения (а в случае применения ламп накаливания – и об исправности лампочки).

Цепь освещения собирается на приборе, для свечения которого достаточно очень малого тока — единицы миллиампер. Для использования в таких условиях пригодны светодиоды или миниатюрные неоновые лампы.

Цепь подсветки и схема ее работы.

Из схемы включения видно, что когда основной коммутационный прибор отключен, через светодиод идет ток, ограниченный резистором и сопротивлением светильника. Если выключатель замкнут, то цепь подсветки зашунтирована и LED не горит. Если отключить лампу, то свечения также не будет – цепь разрывается.

Терминалы для подключения проводов

Для подключения проводников к коммутационному аппарату существует два основных вида клемм:

• винтовые – жила проводника зажимается путем затяжки винтов;
• зажимные (пружинные) — проводник достаточно вставить, подпружиненная площадка прижмет его сама.

Пружинные клеммы удобнее, монтаж осуществляется быстрее. Но винтовые считаются более надежными.

Аппарат с пружинными клеммами.

С другой стороны, если проводка выполняется кабелем с алюминиевыми жилами, следует помнить о пластичности этого металла. Винтовые терминалы требуют периодического подтягивания, иначе не избежать появления плохих контактов и соответствующих последствий. Пружинные будут поджимать провод сами.

Маркировка на приборах

Иногда на фронтальной части включателя можно увидеть символы. Они означают область применения прибора.

Прибор с маркировкой положения включения и выключения.

На обычных включателях освещения, оснащенных клавишами, может быть нанесено обозначение I и O, что означает включенное и выключенное положение.

Прибор с символом ключа.

Также у обычных приборов, работающих только на замыкание-размыкание электрической цепи, может быть нанесено обозначение в виде символа ключа.

Кнопочный включатель с символом звонка.

Кнопочные выключатели без фиксации в одном из положений могут применяться как в качестве звонковых кнопок, так и в качестве выключателей в системе освещения, собранной на основе импульсных реле. Такие приборы имеют маркировку в виде колокольчика (звонка).

Проходной выключатель накладной конструкции с двунаправленными стрелками.Проходной выключатель с символом лестничного пролета для внутреннего монтажа.

На приборы проходного типа могут быть нанесены символы в виде двунаправленной стрелки или в виде лестничного марша.

У некоторых производителей имеются клавиши с местом для вставки символа. Но в целом единого стандарта для маркировки приборов не существует, как не существует и обязанности наносить символы на переднюю часть. Поэтому многие производители, как малоизвестные, так и мировые лидеры на рынке электротехники, нанесением обозначений часто пренебрегают.

Устройство выключателей различного типа

Назначение любого коммутационного прибора – включать и выключать свет при воздействии на него. Но необходимое воздействие может отличаться в зависимости от конструкции.

Клавишный

Эта конструкция знакома всем. Обычный выключатель, в одном положении контакты замкнуты и свет включен, в другом – разомкнуты и освещение выключено. Бывают в одноклавишном, двухклавишном и трехклавишном исполнении.

Прибор с двумя клавишами.

Устройство выключателя клавишного типа почти не изменилось за много лет – за декоративными пластиковыми деталями скрывается подвижная панель, управляющая контактной группой. Все это собрано на несущей конструкции.

Кнопочный

Основой такого выключателя служит кнопка. Существует два варианта такого прибора:

1. С фиксацией. Работает подобно клавишному. При первом нажатии кнопка фиксируется в положении включено. При втором – отжимается в отключенное положение.
2. Без фиксации. При нажатии контакты замыкаются, при отпускании – размыкаются. Могут использоваться для электрических звонков и для схем с импульсными реле.

Первый тип приборов обычно встраивается в светильники. Второй – монтируется на вертикальную плоскость.

Шнуровой (веревочный)

Включатель веревочного типа («дергалка») выпускается как встроенным в настенные светильники, так и в качестве самостоятельного прибора для управления освещением в комнате. Управляется он посредством шнура, за который надо тянуть.

Устройство веревочного включателя.

Довольно сложный механизм работает по простому алгоритму – каждая манипуляция веревкой изменяет состояние контактов на противоположное:

• чтобы включить свет, надо один раз потянуть за шнур;
• выключить – потянуть второй раз;
• снова включить – третий раз и так по кругу.

Такой выключатель с определенной степенью допущения можно назвать механической реализацией импульсного реле. Контактная группа в большинстве случаев работает на замыкание-размыкание.

Поворотный

Поворотные выключатели замыкают и размыкают контакты при повороте рукоятки. Это довольно неудобно, поэтому такие аппараты сейчас применяют редко и только в дизайнерских целях.

Поворотный аппарат под «Ретро».

К этой же категории можно отнести и некоторые типы современных включателей, совмещенных с регуляторами яркости (диммерами). Для выключения рукоятку надо повернуть в сторону минимальной яркости и довернуть до фиксации. Для включения надо повернуть ручку в противоположном направлении.

Внутреннее устройство диммера-выключателя.

Акустический

Акустический выключатель реагирует на звук. Встроенный микрофон улавливает звук и преобразовывает его в электрический сигнал, который потом усиливается, фильтруется, сравнивается с установленным порогом.

Акустический прибор для управления освещением.

Если заданный уровень превышен, формируется команда на включение или отключение нагрузки. Такой прибор удобен, если в квартире есть человек с ограниченной подвижностью. Но помехоустойчивость таких аппаратов оставляет желать лучшего – возможны несанкционированные срабатывания от посторонних шумов.

Сенсорный

Устройство сенсорного выключателя света отличается тем, что для включения освещения достаточно дотронуться до панели не прикладывая усилия для нажатия. Главное достоинство – возможность встраивания дополнительных функций, что важно при применении в системах типа «Умный дом». В остальных случаях несет скорее эстетическую функцию для оформления помещений в стиле Хай-Тек.

Сенсорный включатель.

Различие по функциональному назначению

Выключатели даже одного типа и исполнения могут выполнять различные функции. В большинстве случаев это различие определяется конструкцией контактной группы, но не всегда.

Ключ

Обычный бытовой размыкатель-замыкатель электрической цепи, самый распространенный тип. В зависимости от количества клавиш управляет соответствующим числом контактных групп.

Контактные группы выключателей типа «ключ».

Выводы контактов со стороны питания обычно объединены.

Кнопка

Принцип работы выключателя с кнопкой отличается только направлением воздействия и, в некоторых случаях, отсутствием фиксации в нажатом положении.

Контактная группа кнопочного прибора.

Функционал контактов тот же, но устроен немного по-другому и на схеме обозначается другим символом.

Проходной

Этот тип включателей представляет собой, скорее, переключатель. Он оснащается перекидной контактной группой – в одном положении замкнута одна пара контактов, в другом – другая. Такие аппараты бывают в одноклавишном и двухклавишном исполнении.

Схема контактов проходного выключателя.

На вид он может не отличаться от обычного ключа (если нет маркировки), но на тыльной стороне обычно наносится его внутренняя схема. Бывает в одиночном или двойном исполнении.

Тыльная сторона проходного аппарата.

Используются такие аппараты в тех случаях, когда надо организовать независимое управление освещением из двух или более пунктов.

Перекрестный

У этого переключателя одна клавиша управляет двумя перекидными группами контактов, соединенными особым образом.

Схема контактов прибора перекрестного типа.

Такой аппарат используется совместно с проходными там, где надо управлять нагрузкой из трех и более мест.

Совмещенные приборы

Для повышения комфортности управления светом в квартире, офисе или на производстве созданы приборы, совмещающие несколько функций. Можно, например, приобрести:

• поворотный выключатель с диммером;
• проходной переключатель с диммером;
• другие приборы.

Безграничные возможности по совмещению функций имеют аппараты на основе микроконтроллеров. Такие включатели применяют в системах «Умный дом».

В продаже доступно множество бытовых выключателей освещения, различающихся по исполнению, функционалу, внешнему виду. С их помощью можно организовать систему освещения от простой до управляемой со смартфона. Для этого важно понимать возможности и знать ассортимент современных коммутационных приборов.
