Какой автомат (УЗО) поставить на стиральную машину
Современному, напичканному электроникой и электрическими бытовыми приборами дому, не обойтись без защиты. Электроподстанции в старых жилых микрорайонах не были рассчитаны на большую нагрузку от такого количества потребителей, что приводит к периодическим авариям, скачкам напряжения и прочим неприятностям. Один скачок напряжения может легко лишить вас всех электроприборов: холодильника, телевизора, сплит системы, в том числе и стиральной машины, но если установить правильный УЗО автомат, проблем можно избежать.
УЗО автомат нужно ставить – это понятно, в доме без него не обойтись, но зачем ставить отдельный автомат на стиральную машину, какой в этом смысл? Сначала разберемся с понятиями. У электриков каждый работающий электроприбор называется потребителем, так вот стиральная машина является достаточно крупным потребителем, создающим изрядную нагрузку на проводку. Поэтому для нее желательно проложить отдельные электрические коммуникации, не забыв защитить цепь, поставив автомат.
Такие потребители как компьютер и телевизор не требуют отдельного УЗО, поскольку они работают в обычной среде и создают меньшую нагрузку на сеть. Стиральная машина работает во влажной среде, то есть такая техника по определению в группе риска, а значит, к ее энергообеспечению нужно подойти со всей ответственностью. А уж если речь идет о современной дорогой стиральной машине с функцией сушки, то в этом случае подобную технику должен защищать ни один автомат.
Обратите внимание! Стиральная машина с сушкой при включённой программе «Стирка – полоскание – отжим – сушка» создает примерно в полтора раз большую нагрузку на электропроводку, чем обычная машинка-автомат.
Что это за волшебный автомат УЗО, из чего он состоит и как работает? Для начала определим составные части УЗО, оно состоит из:
- трансформатора;
- корпуса;
- механизма разрывающего цепь;
- механизма производящего самотестирование;
- электромагнитной отсечки (для новейших приборов).
УЗО срабатывает в том случае, если на электропроводку возникает излишняя нагрузка. В этом случае автомат принудительно разрывает и обесточивает цепь. Возникнуть подобная ситуация может из-за того, что человек коснется оголенной проводки или на провод попадет вода, автомат сработает и предотвратит трагедию. УЗО предназначено для многократного использования, поэтому его необязательно менять, в случае возникновения перепада (в отличие от плавких предохранителей). Автомат абсолютно необходимая защита для стиральной машины.
Какое УЗО ставить и от чего это зависит?
Ответим на данный вопрос неожиданно и нестандартно – никакое. На самом деле, прогресс не стоит на месте и обычные устройства УЗО уже ушли в прошлое, поскольку они не защищают электрическую цепь от всех рисков. Мы со своей стороны порекомендуем установить в качестве защиты не УЗО, а дифавтомат. Дифавтомат – это уникальное устройство, которое объединяет в себе УЗО и противопожарный выключатель.
Ранее эти два устройства приходилось ставить один за другим, создавая, таким образом, полную защиту сети, теперь есть дифавтомат, который объединяет эти два устройства в одном компактном корпусе.
Дифавтомат в настоящее время – прибор еще достаточно дорогой, поэтому подбирать и ставить его нужно с умом. Большинство специалистов рекомендуют ставить электромеханический дифавтомат на 0,03 Ампер. Можно конечно купить и электронное устройство на 0,01 Ампер, оно конечно номинально надежнее и дороже, но по факту, такая надежность уже перебор.
Важно! Электронные дифавтоматы стоят раза в два дороже, к тому же они чаще отказывают, да и устройства на 0,01 Ампер ставят в пожароопасных помещениях коим квартира или дом естественно не являются.
Сколько стоит дифавтомат 0,03 Ампер на стиральную машину? Ориентировочная цена прибора около 14 у.е. Цена будет зависеть от характеристик устройства, производителя, продавца и других факторов. Но в целом, если встает вопрос, сколько стоит дифавтомат, данную цену называть вполне можно, она является средней.
Как установить дифавтомат или УЗО своими руками?
УЗО и дифавтомат устанавливаются примерно одинаково.
Если вы заранее проложили отдельную электрическую цепь от электрощита до стиральной машины, то это существенно упрощает схему установки УЗО, поскольку речь пойдет о простой сети с одним потребителем. Если вам требуется детальная информация о подключении стиральной машины к электричеству, придется изучить дополнительную информацию.

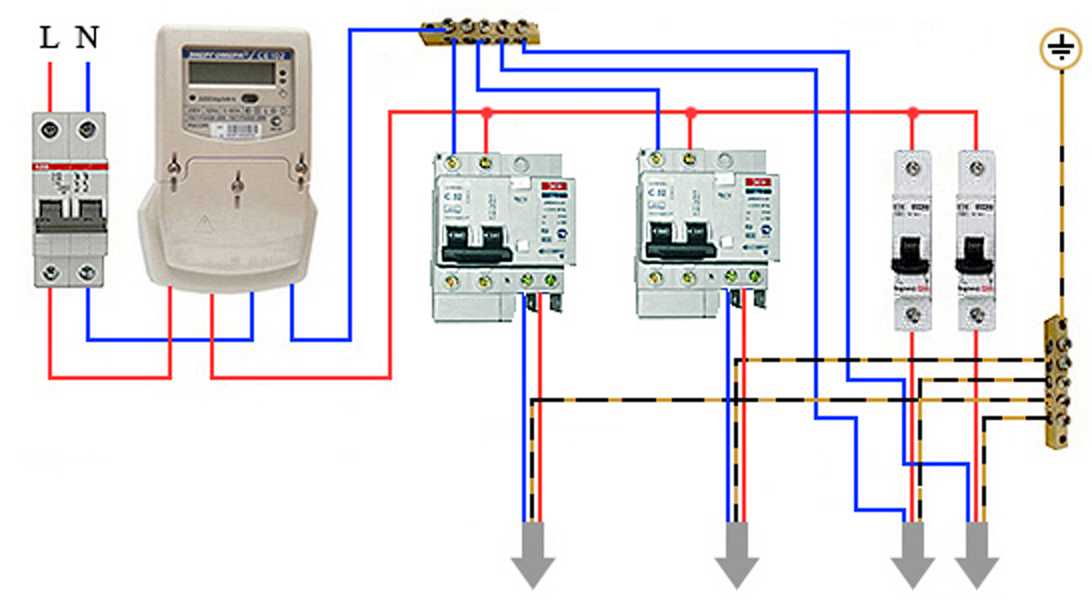

От электрощита прокладываем провод ВВГ 3х2,5, если есть возможность можно вмонтировать дифавтомат на 30 мА прямо в щиток, если там есть свободное место. Если нет, то устройство можно установить прямо возле влагостойкой розетки у стиральной машины, только для этого его придется поместить во влагостойкий корпус. Выполняем следующий порядок действий.
- Берем отвертку-индикатор, находим провода фазу и ноль.
- Подключаем их к дифавтомату (у него есть соответствующие подписанные выходы сверху).
- Выводим фазовый и нулевой провод из устройства до влагостойкой розетки.

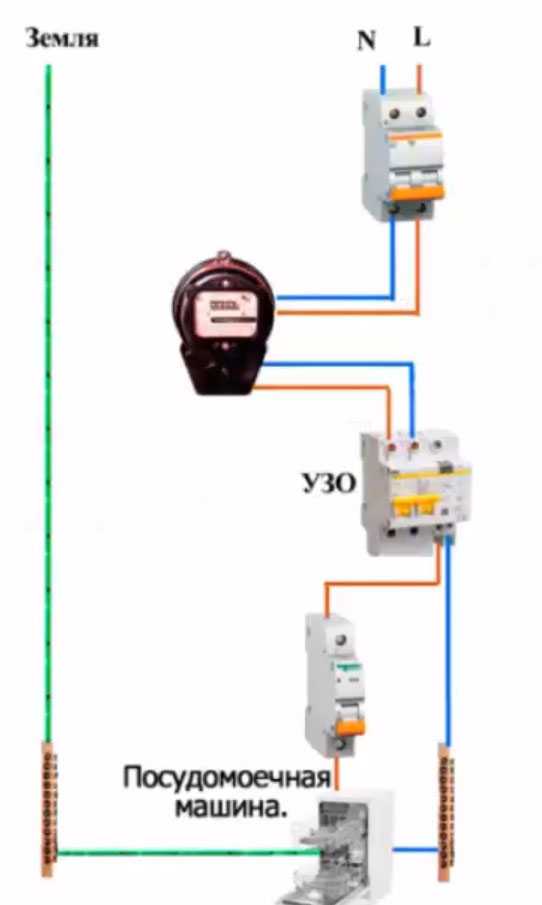

Вот и вся простейшая схема. Если кроме стиральной машины вы хотите подключить к этой цепи и посудомоечную машину, то рекомендуется поставить дополнительное УЗО, как показано на рисунке.
В случае отключения этого УЗО, по причине неисправности посудомоечной машины, дифатвомат останется «в строю», а значит, стиральная машина продолжит работу без перебоев.
В заключение отметим, установка УЗО и дифавтоматов убережет вашу стиральную машину от перепадов напряжения, которые могут сжечь ее блок управления, двигатель, сливной насос и прочие агрегаты, отправив вашу домашнюю помощницу на помойку. Установить УЗО не сложно, но даже если вы боитесь возиться с электрикой, всегда можно обратиться к специалисту. Не экономьте на защите, иначе потом придется платить за новую стиральную машину.
Выбираем автомат защиты для стиральной машины!
Несмотря на то что функциями современной стиральной машинки управляет автоматика, такие неприятные моменты как короткое замыкание, вызванное намоканием токопроводящих элементов, возгорание проводки и возникшая в результате необходимость в капитальном ремонте электросетей по-прежнему актуальны.
Возможно, вы уже не первый день листаете страницы информационных источников и печатных изданий в надежде разобраться, какой автомат нужен для вашей стиральной машины.
Ведь электрооборудование, которое вы установите, должно не только создать необходимые условия, чтобы ваша машинка смогла полноценно выполнять свои функции, но и уберечь вас от поражения электрическим током, помочь в случае выхода ее из строя быстро справиться с ремонтом, не лишившись комфорта проживания в квартире или доме.
Какие могут быть проблемы?
Вам кажется, что при организации проводки вы учли мощность машинки, степень защиты ее электрической части от влажности, но у каждого электроприбора есть свои особенности работы. Не все знают, что бытовое оборудование для стирки, так же как и заводской станок, при запуске увеличивает силу тока в проводке. Не каждый понимает, что перегруженный бак повышает энергопотребление, заставляя мотор работать на износ. Мало кто задумывается, что шланг, подающий в бак воду, может растрескаться от времени и дать течь.
Неисправность, повлекшая утечку, иногда никак не проявляется внешне. Машинка стирает, полощет, отжимает. О том, что где-то пробивает, человек узнает, лишь коснувшись ее корпуса или открутив вентиль водопроводного крана во время стирки.
Какие есть варианты защиты?
Для защиты электролинии от перегрузок выпускаются автоматы защитного отключения (АО). Автоматический выключатель разъединяет электрическую цепь как в момент, когда сила тока в ней в определяемое типом автомата количество раз выше номинальной, так и в случае незначительного, но продолжительного превышения номинала, вызывающего перегрев проводки.
Устройство защитного отключения (УЗО) эту функцию выполнить не сможет. Оно сравнивает ток на фазе и нуле и размыкает линию в случае, когда ток утечки достигает максимально допустимого для этого типа УЗО значения, защищая людей от поражения электрическим током.
Дифференциальный автомат совмещает в себе обе описанные выше функции. Но в момент отключения электричества вы не сможете определить, по какой причине возникла аварийная ситуация. Минусом такого устройства является его высокая стоимость и необходимость покупать новое после каждой аварии. Лучше всего, если в ответвлении, к которому подключена стиральная машинка, сразу после счетчика у вас будет установлен автоматический выключатель и, параллельно ему, УЗО. Ставить защиту на каждую отдельную розетку вовсе не обязательно. Но вот выделить как отдельную линию проводку, от которой запитаны бойлер или стиральная машина, смысл определенно есть.
Высокая мощность такого оборудования в сочетании с вероятностью попадания внутрь него влаги может в случае возникновения аварийной ситуации оставить вас без света на продолжительное время, если, например, подтекающая вода замкнет фазу с нулем.
Автомат защитного отключения или АО
Автомат для стиральной машины подобрать не так просто, как может показаться на первый взгляд. Необходимо, чтобы он не только соответствовал машинке по мощности, но и не реагировал на пусковые токи, увеличивающие нагрузку на сеть при запуске-остановке барабана. Маркировка B, C, D показывает, во сколько раз значение силы тока должно превысить номинальное, чтобы сработал электромагнитный расцепитель автоматического выключателя. Для защиты от перегрузки сети, к которой подключено нагревательное оборудование, не дающее пусковых токов, достаточно поставить автомат типа B, размыкающий цепь при увеличении номинала в 3–5 раз.
Но даже самый лучший выключатель такого типа будет воспринимать пусковые токи работающего электромотора холодильника, кондиционера или стиральной машины, как короткое замыкание. При запуске современной стиральной машины сила тока в проводке увеличивается в 5 и более раз. Пусковые токи старых машинок могут доходить до 10 номиналов. Поэтому, если вы не хотите остаться без света, заполнив барабан бельем и нажав кнопку «Пуск», выберите для своей стиральной машины автомат типа C, способный выдержать увеличение нагрузки в 5–10 раз, или D, срабатывающий в случае превышения номинала в 10–20 раз.
УЗО
Выбор УЗО для стиральной машины зависит от состояния проводки, фазности напряжения, длины проводов, степени нагрузки, от особенностей приборов, которые будут подключаться к сети одновременно с машинкой, и от той степени защиты, которую вы хотите получить. Определить, подходит ли вам устройство защитного отключения, вы можете по маркировке на его корпусе:
- Предельный ток короткого замыкания (число в рамочке) – это тот максимум нагрузки, которую в состоянии выдержать УЗО, сохранив работоспособность. Рассчитывается значение с учетом сечения и длины электролинии, включая расстояние до трансформаторной подстанции, к которой подключен, например, квартирный дом, даже если защищать с помощью устройства вы планируете лишь ванную комнату. Для многоквартирных домов предельный ток КЗ обычно принимается равным 6000 А, для частных – 4500 А, для предприятий – 10000 А.
- Значение напряжения определяется питающей сетью: для однофазной сети 220 В, для трехфазной – 380 В.
- Номинальный ток – это наибольшее значение тока, которое электролиния в состоянии продолжительно проводить не перегреваясь. Значение берется следующее по порядку после того, которое было выбрано для АО.
- Значение тока утечки (IΔn) для отдельных приборов обычно принимается равным 10 мА. Чтобы избежать ложных срабатываний в случае, если у вас старая проводка, лучше поставить устройство, рассчитанное на утечку 30 мА.
- Буквенная маркировка на корпусе УЗО означает тип тока утечки. Устройство с маркировкой AC рассчитано на переменный ток. С его помощью можно сделать безопасной для пользователя электросеть, к которой подключаются электродвигатели, нагревательные приборы. Маркировка A подсказывает, что перед вами УЗИ, рассчитанное на обнаружение утечки переменного и импульсного постоянного тока. Через него в электрическую цепь включают бытовую технику, на корпусе которой может появиться постоянное напряжение, то есть холодильники и стиральные машины.
Рассчитывается значение с учетом сечения и длины электролинии, включая расстояние до трансформаторной подстанции, к которой подключен, например, квартирный дом, даже если защищать с помощью устройства вы планируете лишь ванную комнату. Для многоквартирных домов предельный ток КЗ обычно принимается равным 6000 А, для частных – 4500 А, для предприятий – 10000 А.
Устройство с маркировкой AC рассчитано на переменный ток. С его помощью можно сделать безопасной для пользователя электросеть, к которой подключаются электродвигатели, нагревательные приборы. Маркировка A подсказывает, что перед вами УЗИ, рассчитанное на обнаружение утечки переменного и импульсного постоянного тока. Через него в электрическую цепь включают бытовую технику, на корпусе которой может появиться постоянное напряжение, то есть холодильники и стиральные машины.УЗО может быть электромеханическим и электронным. В схеме, напечатанной на корпусе последнего, вы можете увидеть треугольник, означающий, что в конструкцию прибора входит усилитель, неспособный стабильно работать, если в сети скачет напряжение.
Дифавтомат
Установка вместо АО и УЗО компактного дифференциального автомата, совмещающего функции обоих устройств, позволяет сэкономить место в щитке, но создает некоторые трудности при диагностике причины выхода из строя стиральной машины, поскольку разрывает сеть одинаково как при пробое на корпус, так и при повышении нагрузки в проводах в результате короткого замыкания.
Выбирая дифавтомат для стиральной машины, нужно учитывать ее мощность, состояние проводки, в каких условиях машинке придется работать и даже возраст жильцов вашей квартиры. Если, например, вы собираетесь поставить «стиралку» в ванной комнате дома, где проживает маленький ребенок, лучше выбрать дифавтомат, который отключит электричество, обнаружив утечку, равную 10 мА. Как и для автоматического выключателя, для дифавтомата рассчитывается номинальное значение тока и подбирается тип, определяющий, во сколько раз должно увеличиться это значение, чтобы разомкнулась электрическая цепь.
Пример расчета под конкретную стиральную машину
Предположим, мощность вашей стиральной машины – 2500 Вт (можно посмотреть в паспорте). Чтобы определить, какую силу тока должна выдерживать проводка, нужно в соответствии с известным каждому со школьной скамьи законом Ома разделить значение мощности, выраженное в ваттах на напряжение сети, то есть на 220 В. Получим силу тока, равную 11,37 А.
Значит, ток утечки, на который рассчитано устройство защитного отключения, лучше выбрать равным 30 мА. Машина может давать пробой на корпус, следовательно, УЗО, который мы купим, должен иметь на корпусе маркировку A. Поскольку мы подбираем автоматику для частного дома, предельный ток короткого замыкания для нее нужно принять равным 4500 А.
Почему защиту может выбивать?
Автоматика будет оставлять вас без электричества при каждом включении в сеть стиральной машины в следующих случаях:
- некоторые устройства неработоспособны;
- при подборе оборудования вы не учли мощность сети;
- проводка не рассчитана на стиральную машину такой мощности;
- вы неправильно подключили фазу и ноль;
- недостаточная для такой машинки пропускная способность у автоматического выключателя или УЗО;
- короткое замыкание, вызванное растрескиванием изоляции кабеля, с помощью которого запитана машинка;
- некорректная работа самой стиральной машины.
Если вам кажется, что вы все сделали правильно, но автоматы по-прежнему выбивает при стирке, обратитесь к специалистам. Возможно, вы просто не нашли участок, на котором нарушена изоляция, или вода попадает на токоведущие части. Не стоит решать проблему установкой более мощного защитного оборудования. Так вы просто оставите проводку и бытовую технику вашего дома или квартиры без защиты.
Сколько ампер потребляет стиральная машина
Домовладелец всегда должен знать о многих вещах. Например, когда проводить техническое обслуживание системы HVAC или даже сколько ампер потребляют ваши приборы. Хотя необходимо понимать свой счет за коммунальные услуги и делать все возможное, чтобы счет был как можно меньше. Большинство домовладельцев понятия не имеют, как все это работает. Сколько ампер потребляет стиральная машина? Это будет варьироваться в зависимости от размера машины, но вы не превысите 20 ампер.
Давайте взглянем ниже на дополнительную электрическую информацию.
Каково типичное потребление электроэнергии
Когда дело доходит до того, что требуется для стиральной машины, потребление электроэнергии будет варьироваться в зависимости от размера стиральной машины. Стандартная стиральная машина потребляет от 400 до 1400 Вт электроэнергии. Следовательно, это означает, что стиральная машина будет подключена к розетке на 120 вольт и потреблять от 5 до 15 ампер.
Кроме того, в зависимости от того, сколько раз вы используете стиральную машину в неделю, будет определяться, сколько электроэнергии будет использовано. Давайте посмотрим:
- При ежедневной работе стиральной машины будет потребляться 6,3 киловатта электроэнергии в неделю. Это соответствует 327,6 киловатт-часа в год.
- Запуск стиральной машины три раза в неделю требует 2,7 киловатт-часа в неделю. Это соответствует 140,4 киловатт-часа в год.
- При запуске стиральной машины при одной загрузке белья в неделю расходуется 0,9 киловатт-часа в неделю. Это соответствует 46,8 киловатт-часам потребления энергии в год.
Это соответствует 46,8 киловатт-часам потребления энергии в год.Сколько ампер потребляет
Имейте в виду, что размер машины определяет, сколько ампер потребуется для работы машины. Давайте посмотрим, сколько ампер могут потреблять различные стиральные машины.
- Машина с вертикальной загрузкой – стиральная машина с вертикальной загрузкой потребляет от 12 до 15 ампер.
- Стиральная машина с фронтальной загрузкой — этот тип стиральной машины потребляет от 11 до 20 ампер.
Также помните, что национальный электротехнический кодекс NEC требует, чтобы все электроприборы с двигателем были подключены к выделенной цепи. Кроме того, средняя мощность стиральной машины варьируется от 15-амперной до 20-амперной цепи выключателя.
Другое рекомендуемое обслуживание
Теперь, когда вы знаете, сколько ампер потребляет ваша стиральная машина, давайте посмотрим, сколько ампер требуется для микроволновой печи.
Для микроволновой печи над духовкой требуется автоматический выключатель на 20 ампер/240 вольт. Важно убедиться, что это правильный размер для вашего дома. Кроме того, если у вас есть микроволновая печь, которая подключается к стене, она будет работать с меньшей цепью.
Далее, если вас интересует сила тока, необходимая для всех ваших бытовых приборов, подумайте о том, сколько ампер потребляет ваш мусоропровод. Кроме того, это позволит вам быть готовым нанять электрика и понять, что должно произойти, чтобы ваш мусоропровод работал должным образом.
Наконец, пока вы изучаете токи в ваших бытовых приборах, также прочитайте о типе проводки, которая использовалась в вашей электрической системе. Во многих случаях следует использовать медную проводку. Если у вас алюминиевая проводка, большинство домашних инспекторов порекомендуют замену на медную.
Когда мне звонить специалисту
Знакомство со всеми входами и выходами вашего дома и бытовой техники является ключевым моментом.
Если вы хотите убедиться, что все установлено правильно, ознакомьтесь с некоторыми ключевыми частями информации. Вызов профессионально лицензированного электрика позволит вам обрести душевное спокойствие.
Кроме того, поскольку стиральные машины устроены по-разному, важно знать, сколько электроэнергии они потребляют. Кроме того, если вы не знаете, с чего начать, позвоните в местную группу инспекции жилья. Они могут осмотреть вашу стиральную машину и электрическую систему. Кроме того, они могут порекомендовать профессионально лицензированного электрика.
Заключение
Работа с электрическими проектами может быть довольно сложной. Большинство домовладельцев не заинтересованы даже в том, чтобы знать, какие усилители используются их приборами. Тем не менее, это отличная информация, поскольку она позволяет вам определить, какие приборы необходимо обновить, чтобы сэкономить деньги на счетах за коммунальные услуги. Следовательно, если вы не уверены, какой ток потребляет ваша стиральная машина, позвоните в местную бригаду инспекции дома.
Обратитесь в Honor Services для проверки вашего дома в округе Бревард, штат Флорида.
Сколько ампер потребляет стиральная машина? (Объяснение!)
Учитывая частоту использования, вам может понадобиться узнать силу тока вашей стиральной машины, что приводит нас к термину Сила тока (Ампер). В таком случае, сколько ампер потребляет стиральная машина?
При условии, что стиральная машина подключена к розетке 120 В, стандартная машина потребляет от 5 до 15 ампер в зависимости от таких факторов, как номинальная мощность, тип стиральной машины, размер двигателя и возраст, среди прочего.
Итак, сила тока стандартной стиральной машины не превышает 20 Ампер. Но когда дело доходит до силы тока выключателя, желательно выбрать 20 ампер.
Самый простой способ узнать силу тока вашей стиральной машины — это разделить ее номинальную мощность на выходное напряжение (120 В для стандартных стиральных машин).
В общем, есть много способов сократить потребление энергии стиральной машиной, но я объясню их позже.
Но сначала давайте обсудим факторы, определяющие силу тока вашей стиральной машины.
Торопитесь? Ниже приведена краткая таблица, которая поможет вам узнать требования к усилителю вашей стиральной машины в соответствии с их номинальной мощностью.
Типичная мощность стиральной машины (Вт) по сравнению с Сила тока (Ампер)
| Wattage | Amperage | ||||
| 400 watts | 3.3 Amps | ||||
| 500 watts | 4.2 Amps | ||||
| 600 watts | 5.0 Amps | ||||
| 700 watts | 5,8 ампер | ||||
| 800 Вт | 6,7 А.0077 8.3 Amps | ||||
| 1 200 Вт | 10,0 АМП | ||||
1400 Вт.1. Номинальная мощность Мощность, которая измеряет потребляемую мощность, в значительной степени определяет требования к силе тока вашей стиральной машины. Помните, что номинальную мощность вашей стиральной машины можно узнать на наклейке, а затем разделить ее на напряжение в розетке (обычно 120 В). Это приводит нас к приведенной ниже формуле: Ампер = Ватт ÷ Вольт приведенная выше таблица меньше 15 Ампер. Например, если у вас стиральная машина мощностью 600 Вт, разделите ее на 120 В (на розетку) и получите 5 Ампер. А если номинальная мощность стиральной машины составляет 1 200 Вт, вы получите 10 Ампер 2. Тип стиральной машиныСтиральные машины с вертикальной и фронтальной загрузкой имеют различное энергопотребление и требования к электрическому току. Например, в то время как погрузчик с верхней загрузкой потребляет всего 12–15 ампер, фронтальным погрузчикам требуется 11–20 ампер. То же самое касается мощности: для фронтального погрузчика требуется 700–1500 Вт, а для вертикального погрузчика — 900–1200 Вт. 3. Размер двигателя стиральных машинБолее мощные стиральные машины (обычно большей мощности) требуют большей мощности для работы. В случае силы тока, чем больше размер двигателя, тем больше сила тока. 4. Эпоха стиральных машинОжидайте, что старая стиральная машина будет потреблять больше энергии для работы. Это потому, что эти стиральные машины не ориентированы на экономию энергии. Однако более новые модели более энергоэффективны, а это означает, что их требования к силе тока ниже. 5. Уровень водыХотя повышение уровня воды обещает более качественную стирку, это происходит за счет большего потребления энергии. Чем ниже установленный уровень воды, тем меньше энергии используется. Но поскольку низкий уровень воды может неэффективно очищать одежду, рекомендуется выбрать средний уровень. 6. Тип цикла (холодный или горячий цикл) Стирка в горячей воде требует больше энергии, чем стирка в холодной воде. Сколько ватт потребляет стиральная машина?Стандартная стиральная машина потребляет от 400 до 1400 Вт, в зависимости от типа и стиля. Например, в то время как для стиральной машины с вертикальной загрузкой требуется 900–1200 Вт, для стиральной машины с фронтальной загрузкой требуется 700–1500 Вт. Обратите внимание, что вы всегда можете рассчитать мощность вашей стиральной машины, умножив силу тока на напряжение в розетке (обычно 120 В). В этом случае вот таблица, показывающая требования к мощности в зависимости от силы тока стиральной машины.
|
Как правило, чем выше требования к мощности стиральной машины, тем выше ампер.
Опять же, это относится к стандартным шайбам.
Ожидайте, что стиральной машине потребуется меньше ампер, если она получает воду от горячего нагревателя.
Помните, что для стиральной машины требуется розетка на 15 ампер, а для сушилки — до 20 ампер.
Что касается других, промойте их холодной водой.
Таким образом, вместо того, чтобы заполнять барабан только на ½, заполните его примерно на 3/4. Оставьте небольшой припуск, чтобы одежда могла вывернуться.
