Прокладка кабеля в гофре – ошибки и правила. Когда гофра экономит. Затраты, характеристики, подбор диаметра, тип гофрорукава.
Очень часто электрики, приняв абсолютно верное решение прокладывать кабель электропроводки в гофре, допускают множество нарушений и ошибок при данном монтаже.
Рассмотрим основные из них, а также распространенные заблуждения связанные с гофрой.
Цвет и тип гофры
Первое что нужно отметить, это цвет гофры. Никто никогда не окрашивает гофрорукав специально, кроме отдельных случаев его декоративного применения.
При этом каждый цвет говорит о материале, из которого было произведено изделие.
- серый цвет это ПВХ – поливинилхлорид

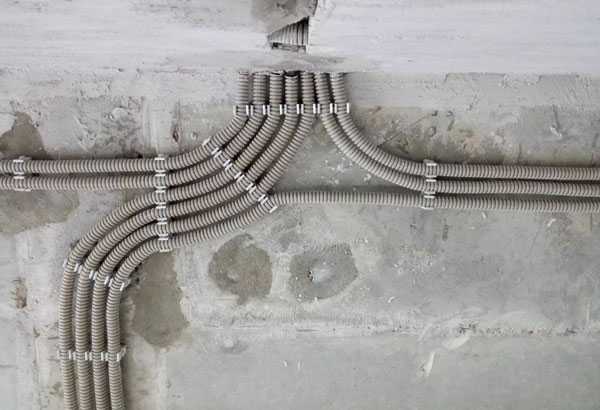

Чтобы при монтаже по потолку она выглядела идеально ровно и красиво, опытные электрики советуют ее покупать не в скрученных бухтах, а в хлыстах.
- черный и оранжевый цвет это ПНД – полиэтилен низкого давления
- синий цвет ПП – самозатухающий полипропилен
Технические характеристики гофротрубок ПВХ, ПНД, ПП:
ПВХПНДПП

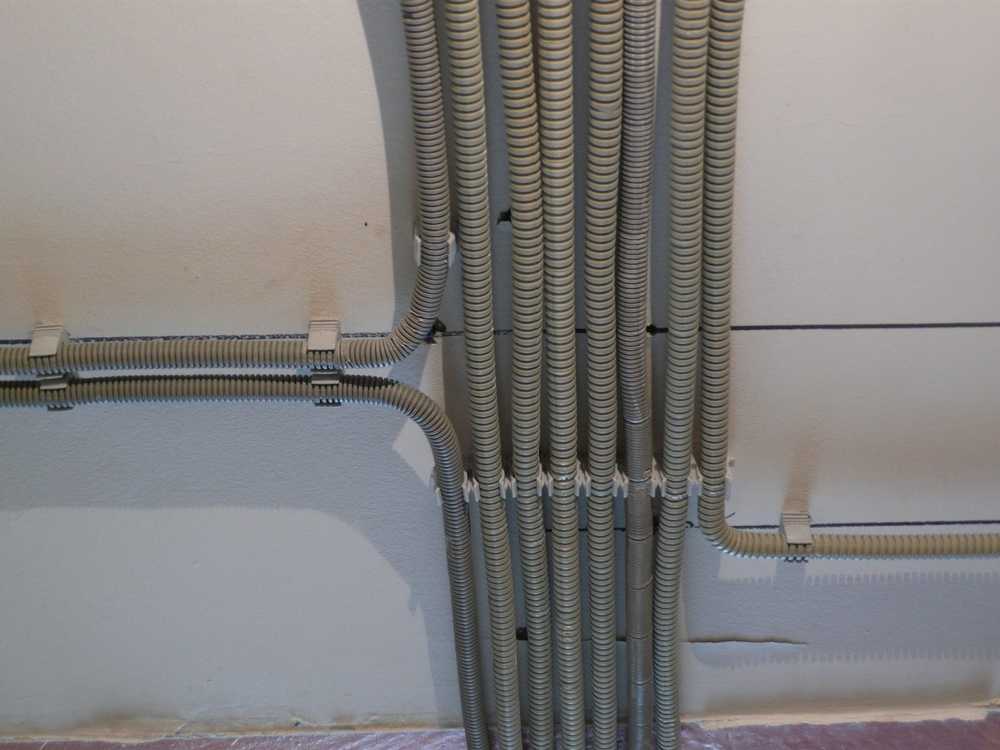

Многие наверняка сталкивались с красивыми фото и видео, где по потолку расходятся черные и оранжевые гофры.
Выглядит все красиво, тут не поспоришь. Да и сама ПНД гофра хоть и стоит немного дороже, при этом намного прочнее чем ПВХ. Хотя все зависит от марки.
Это упрощает ее монтаж и исключает возможность ее случайного повреждения. Однако такая красота – это бомба замедленного действия.
Опасность в том, что и оранжевая и черная гофры очень хорошо поддерживают горение.
При этом пожар в квартире может начаться вовсе не по причине замыкания или перегрузки в электропроводке. И теперь представьте, что у вас весь потолок просто усеян таким материалом.
Достаточно загореться одной трубочке и пожар будет такого масштаба и категории, что от квартиры или дома ничего не останется.
Вашей основной задачей будет не потушить огонь, а хотя бы выбраться от туда живым и невредимым. А шансы будут невелики, учитывая огненный дождь из горящего расплавленного полиэтилена.
Кроме того, именно эта гофра будет причиной перехода огня из одной комнаты в другую. В тех местах, где проводка проходит через бетонную стену в другое помещение, пламя сможет легко проникнуть туда, путем распространения горения ПНД гофрорукава.
Потому что, пока на нее воздействует огонь, она горит. Только огонь убрали – она тут же тухнет, т.к. не поддерживает горение.
Поэтому в квартирах и домах следует применять именно серую гофру ПВХ. Разноцветную можно использовать для замоноличивания в стену и бетон, но не для открытой прокладки.
Еще черную ПНД гофру можно и нужно применять на улице. Не серую, а именно цветную.
Она и была создана, чтобы обеспечить защиту от ультрафиолета. ПВХ со временем потрескается и защиты не обеспечит.
Но не слушайте всякие рассказы монтажников, что цветными марками идеально разводить слаботочку и силовые цепи.
Для монтажника может это и удобно в процессе работ, а вам с этим пожароопасным материалом жить до конца своих дней.
«Противопожарные» свойства гофры
Еще одно распространенное заблуждение – считается, что гофра обладает противопожарными свойствами. Очень часто можно встретить ситуацию, когда гофру прокладывают по горючим основаниям за подвесными потолками.
Или вовсе используют вместо стальной трубы при скрытой прокладке эл.проводки в деревянных домах.
Не забывайте, что гофротрубка предназначена для защиты кабеля от внешних воздействий, но никак не обладает локализационной способностью. При коротких замыканиях, никакая гофра или даже металлорукав могут не спасут. Огонь найдет лазейку наружу.
Вот наглядное испытание пластиковых гофрорукавов не открытым пламенем, как делают все остальные, а раскаленной проволокой. То есть, когда кабель еще не горит, а только максимально нагрелся от перегрузок или КЗ:
Спрашивается, и как такая “защита” спасет ваши деревянные конструкции в случае отказа автоматического выключателя?
Скрытые электропроводки по горючим основаниям должны прокладываться в стальной трубе, обладающей локализационной способностью, либо с применением слоя из негорючего материала типа ГКЛ, с использованием фальшстен.
Некоторые задаются вопросом, а откуда может возникнуть КЗ посередине кабеля? Причин чаще всего две:
- грызуны
- заводской брак
Если от грызунов металлорукав еще как-то может спасти, то от заводского брака нет.
Сменяемость проводки
Если вы думаете, что проложив всю проводку в гофре сможете в дальнейшем при необходимости легко и просто ее поменять, то вы опять ошибаетесь.
Здесь речь о сменяемости может идти только для кабеля на абсолютно ровных участках. Например, по прямой линии от одной распредкоробки до другой, или спуск от распаечной коробки под потолком к подрозетнику внизу.
Стоит появиться на трассе хотя бы одному повороту под углом 90 градусов и замена проводки превратится в сплошное мучение. А если поворотов будет два, то попросту забудьте про такое понятие как сменяемость.
Даже не важно, что это будет минимальное расстояние от 2-х до 2,5 метров. Качественный кабель настолько жесткий, что даже с диаметром гофры в 20мм это будет сделать практически не реально.
Вам может потребоваться такое усилие, что кабель вырвет сам себя вместе с гофрой из под слоя штукатурки. Те же, кто вместо ВВГнг используют многожильные гибкие провода типа ПВС и говорят, что все замечательно меняется и протягивается, просто нарушают все действующие нормативы и правила.
Прислушиваться серьезно к таким советам ни в коем случае нельзя.
Увеличение стоимости работ
Давайте разберемся, действительно ли монтаж в гофре приводит к значительному удорожанию ремонта.
Для удобства монтажа электропроводки, многие используют круглый кабель NYM, есть в том числе и ВВГнг круглого сечения. При этом затягивают его в гофру d=16мм.
После чего требуется подготовить штробу 20мм*20мм. При наличии штробореза, ширина штробы при установке дисков не особо влияет на трудозатраты.
Многие изначально выставляют глубину реза в 25мм, для того, чтобы было проще выштробить середину борозды. Чем меньше глубина реза, тем тяжелее выкрашивается сердцевина.
Поэтому, чтобы заложить голый кабель в штробу, вам все равно придется пропилить полосу глубиной примерно 20мм.
Либо очень плотно поработать перфоратором, что в итоге приведет к не меньшим трудозатратам.
При этом не забывайте один важный нюанс – штробление в несущих стенах в панельных домах и плитах-пустотках запрещено.
А там, где производится вырез не в несущих стенах, во-первых не должна быть нарушена целостность арматуры, во-вторых глубина выреза не должна превышать 20мм.
Поэтому, когда речь идет о прорезании штробы в стене, в 90% случаев имеется в виду именно штробление в штукатурке. Проблема в том, что не все хотят наносить по 2,0-2,5см смеси на стены, только из-за одной проводки.
Однако удорожание при работе с гофрой все же есть, и для многих оно может быть критичным. При работе с этим материалом вам нужно:
- специальный крепеж и гвозди
Применяя монтажный пистолет, в среднем уходит 3 выстрела на 1 метр гофры.
- больше распредкоробок
Если использовать коробки с 4-мя отдельными вводами, то без гофры туда можно поместить кабелей гораздо большее их количество.
А вот при работе с гофрой, как раз таки только четыре!
Поэтому общее число коробок, хоть и не существенно, но вырастет.
Выше уже было сказано, что само штробление не столь существенно увеличивает затраты, однако если речь зайдет о высверливании проходных отверстий через стены, то тут может все существенно поменяться.
Если вы просверлите одно отверстие d=32мм, то легко пропустите через него 4 голых кабельных линии. А вот для такого же количества, но уже в гофре, потребуется долбить минимум 4 отверстия.
При работе в квартире с мягкими перегородками, этот момент не критичен. Но стоит вам подобное попробовать в частном доме, или в панельной многоэтажке с качественными бетонными стенами, то ваши трудозатраты возрастут многократно.
У многих электриков работающих в одиночку, может уйти целый рабочий день, только на то, чтобы пробить проходные отверстия.
Поэтому да, в отдельных случаях, в зависимости от условий работы и конкретного объекта, удорожание работ по прокладке кабеля в гофре может составить минимум 30%.
А для некоторых, это существенная разница в общей стоимости ремонта.
А может ли гофра наоборот, помочь существенно сэкономить? На удивление да.
Вот весьма оригинальное ее применение для закрепления кабеля в штробе. Благодаря ему, вы сможете полностью отказаться от затрат на дюбель хомуты.
При этом использовать можно даже остатки гофрорукава, которые уже нигде не понадобятся.
Ошибки и правила монтажа кабеля в гофре
- не создавайте острых углов при проектировании трасс
- для увеличения длины целикового отрезка гофротрубки используйте специальные транзитные коробки, тройники и муфты
Нельзя соединять трубки между собой при помощи изоленты. Устанавливайте соединительные аксессуары на поворотах, углах и ближе к середине всего участка.
- нельзя протягивать в одной гофре сразу несколько кабельных линий
- силовые сети и слаботочка должны быть разделены между собой, с соблюдением соответствующих расстояний
- если вы протягиваете в гофротрубе не кабель, а отдельные провода, вот таблица подбора максимального сечения проводников и их количества, в зависимости от диаметра трубки:
Рекомендуемые диаметры гофры под разные сети:
- на линии освещения как правило используется гофра d=16мм
- на силовые розетки диаметром не менее 20мм
- под коаксиал для видеонаблюдения – не меньше 25мм
- под слаботочку (телефон, интернет, ТВ кабель, сигнализация) D=16мм
youtube.com/embed/X4B7GnF7PFI?feature=oembed&wmode=opaque” frameborder=”0″ allow=”autoplay; encrypted-media” allowfullscreen=””> Как затянуть кабель в гофру правильно

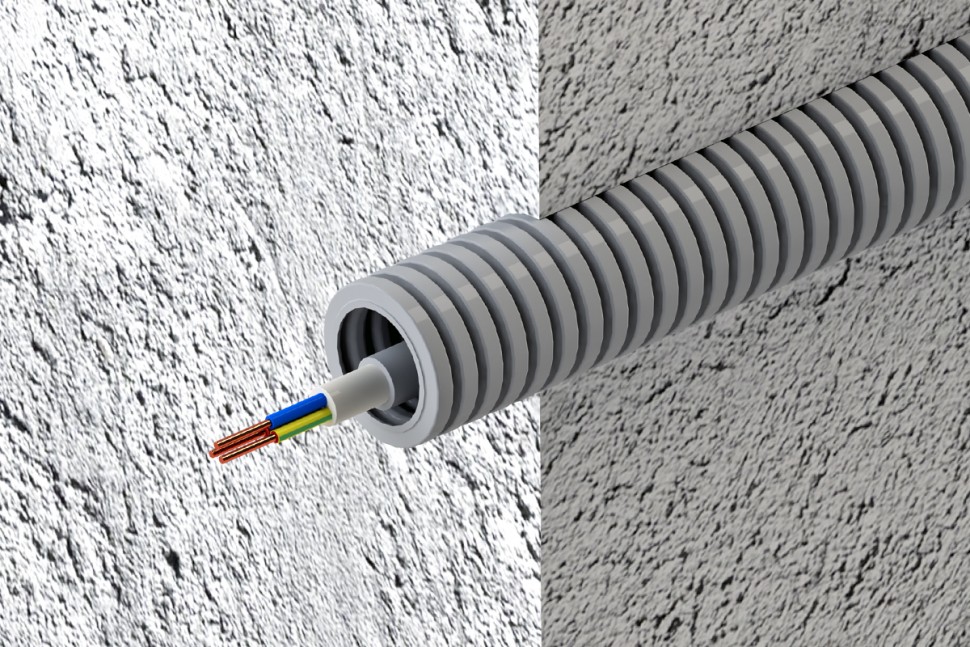

Гофра для кабеля – это гофрированная труба с переменным поперечным сечением, в которой большое сечение (утолщенные стенки) чередуется с малым сечением (тонкие стенки). Для прокладки кабеля обычно используются трубы из ПВХ (поливинилхлорида), ППР (полипропилена) или ПНД (полиэтилена). В трубу заводом-изготовителем помещается протяжка – тонкая стальная проволока, позволяющая затянуть кабель в трубу. Такая конструкция обеспечивает гибкость и прочность трубы и беспроблемную работу проводки. Гофрирование отличается универсальностью, так как подходит для различных типов проводов или кабелей, что дает надежную защиту от механических повреждений и попадания влаги. Также гофра из ПВХ защищает провод от возгорания, поскольку обладает свойством самозатухания. Благодаря повышенной прочности кабеля в гофре, он широко применяется при прокладке коммуникаций в бетоне, земле или на открытом воздухе: полиэтиленовая труба устойчива к перепадам температур и воздействию ультрафиолетовых лучей.
Зачем нужна гофра для кабеля?
Благодаря своим преимуществам гофрированная труба широко применяется в строительных, сантехнических и электротехнических работах. Монтаж кабеля в гофре чаще всего осуществляется при проведении электропроводки в конструкциях из гипсокартона, а также в стяжке пола, в условиях монтажа на открытом пространстве и в производственных помещениях (гараж, склад, сарай и т.п.). Также гофротруба использетсят во время электромонтажных работ в деревянных домах. Гофрированная труба обеспечивает надежную защиту электрокабеля от механических, термических воздействий, осадков и ультрафиолета.
Какой бывает гофра для кабеля?
Гофра для кабеля и электрических проводов чаще всего изготавливается из пластика и металла. Пластиковая гофротруба обладает отличными электроизоляционными свойствами, что отменяет необходимость в заземлении, небольшим весом и пластичностью. Гибкость трубы позволяет прокладывать криволинейные трассы без дополнительных поворотных элементов, а благодаря стойкости пластика не требуется дополнительная защита, как металлическим трубам.
Платисковая гофра может быть полипропиленовой (ППР), по цвету такая гофра обычно синяя, материал обладает свойством самозатухания, он не поддерживает горение. Гофра из полипропилена отличается повышенной водостойкостью, поэтому может использоваться для прокладки кабеля на улице или в помещениях с повышенной влажностью. Предназначена для прокладки электрических, телефонных, компьютерных, телевизионных сетей, работающих при электрическом напряжении постоянного или переменного тока, выполненных изолированными проводами, шнурами или кабелями.
Гофра для кабеля из ПВХ, поливинилхлорида, по цвету — серая, также обладает свойством самозатухания, что препятствует распространению огня, ее допускается применять по слабогорючим основаниям при устройстве открытой проводки в случае использования кабельно-проводниковой продукции с индексом «нг»,но не отличается водостойкостью, применяется только в сухих помещениях.
Гофрированная труба из полиэтилена низкого давления (ПНД)
эксплуатируется в довольно широком температурном диапазоне (-40°С – +90°С), а монтировать ее можно до -25°С.
Материал устойчивее к воздействию ультрафиолета и предпочтительней ПВХ при эксплуатации в уличных условиях. Такая гофротруба используется для скрытой проводки в несгораемых конструкциях, в монолитном домах, в качестве защитного кожуха металлопластиковых труб при прокладке трасс водоснабжения внутри строительных конструкций, при закладке в бетонную стяжку, в том числе для размещения датчиков «Теплого пола», для прокладки и эксплуатации охранно-информационных коммуникаций при аномально низких и высоких температурах.
Металлическая гофротруба изготавливается из оцинкованной или нержавеющей стали. Также существует металлическая гофра с полимерным покрытием, она обладает лучшими характеристиками по защите от пыли и попадания влаги. Такую защитную оболочку еще называют металлополимерной. Металлическая гофра позволяет прокладывать электропроводку внутри легковоспламеняющихся конструкций, защищая их от возгорания. Идеально подходит для прокладки проводки в деревянных домах, а также зданиях с перекрытиями из древесины.
Гофрированный металлорукав очень легко гнется без всяких приспособлений, не нарушая своего проходного сечения, а также не вызывая микротрещин и механических напряжений в металле.
Какой кабель затягивается в гофру?
Главное требование к кабелю заключается в том, что его обмотка должна быть выполнена из негорючего материала (маркировка нг-Ls). Качественная ПВХ-пленка имеет достаточно высокую пожаробезопасность, а значит заискрившая проводка вряд ли сможет устроить возгорвние. Но если проводка сильно нагреется или будет искрить достаточно долго, то в пленке могут проплавиться дыры, и кабель закоптит всю комнату. Вспыхнуть и устроить пожар может лишь низкокачественная китайская пленка. Продукция европейских брендов, имеющая соответствующие сертификаты, имеет склонность к самозатуханию, поэтому поддерживать горение не сможет. Также важно учитывать мощность и нагрузку на гофрокабель.
Таблица соответствия размеров кабеля ВВГ и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Кабель ВВГ 2х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель ВВГ 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Кабель BBГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 3х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
Кабель ВВГ 4х1. 5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х2.5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель ВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 4х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 4х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 4х35 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель ВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель ВВГ 5х1.5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
Кабель ВВГ 5х2. 5 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель ВВГ 5х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель ВВГ 5х10 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х16 | Труба жесткая 50 | Металлорукав 50 | Гофротруба ПВХ 50 |
| Кабель ВВГ 5х25 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель ВВГ 5х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель ВВГ 5х50 | Труба жесткая 63 | Металлорукав 80 |
Таблица соответствия размеров кабеля АВВГ и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
Кабель АВВГ 2х2. 5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 2х16 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х4 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х16 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
Кабель АВВГ 3х4+1х2. 5 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х6+1х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 3х10+1х6 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х16+1х10 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 3х25+1х16 | Труба жесткая 50 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 3х35+1х16 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 3х50+1х25 | Труба жесткая 63 | Металлорукав 50 | |
| Кабель АВВГ 3х70+1х35 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 3х95+1х50 | Металлорукав 63 | ||
| Кабель АВВГ 3х120+1х70 | Металлорукав 80 | ||
Кабель АВВГ 4х2. 5 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Кабель АВВГ 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Кабель АВВГ 4х10 | Труба жесткая 32 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х16 | Труба жесткая 40 | Металлорукав 32 | Гофротруба ПВХ 40 |
| Кабель АВВГ 4х25 | Труба жесткая 40 | Металлорукав 38 | Гофротруба ПВХ 50 |
| Кабель АВВГ 4х35 | Труба жесткая 50 | Металлорукав 50 | |
| Кабель АВВГ 4х50 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х70 | Труба жесткая 63 | Металлорукав 63 | |
| Кабель АВВГ 4х95 | Металлорукав 80 | ||
| Кабель АВВГ 4х120 | Металлорукав 80 |
Таблица соответствия размеров провода ПВС и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Провод ПВС 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ПВС 2х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 2х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 2х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 2х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 2х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 2х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 3х0.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
Провод ПВС 3х0. 75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 3х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 3х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 3х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 3х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ПВС 4х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 4х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 4х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
Провод ПВС 4х2. 5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 4х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 4х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х0.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ПВС 5х0.75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 5х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ПВС 5х1.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ПВС 5х2.5 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ПВС 5х4 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
| Провод ПВС 5х6 | Труба жесткая 32 | Металлорукав 25 | Гофротруба ПВХ 32 |
Таблица соответствия размеров провода ШВВП и гофротрубы, трубы жесткой, металлорукава.
| Наименование кабеля | Труба жесткая | Металлорукав | Гофрированная труба |
| Провод ШВВП 2х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х0.75 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
| Провод ШВВП 2х1.5 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х2.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 2х4 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 2х6 | Труба жесткая 25 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х0.5 | Труба жесткая 16 | Металлорукав 10 | Гофротруба ПВХ 16 |
Провод ШВВП 3х0. 75 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 16 |
| Провод ШВВП 3х1 | Труба жесткая 16 | Металлорукав 12 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х1.5 | Труба жесткая 16 | Металлорукав 15 | Гофротруба ПВХ 20 |
| Провод ШВВП 3х2.5 | Труба жесткая 20 | Металлорукав 15 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х4 | Труба жесткая 20 | Металлорукав 18 | Гофротруба ПВХ 25 |
| Провод ШВВП 3х6 | Труба жесткая 25 | Металлорукав 25 | Гофротруба ПВХ 32 |
Сколько кабелей можно затянуть в одну гофру?
Все зависит от диаметра гофротрубы. Приблизительный подсчет, сколько кабелей можно проложить в одной гофре: при диаметре 16 помещается 3 кабеля, если он равен 20, поместится 4-5, а диаметр более 25 вмещает 5-6 кабелей.
Точное количество рассчитывается при условии, что длина трубы составляет не менее 35 метров.
Как протянуть кабель в гофру вручную?
Если Вы протягиваете кабель в гофротрубу первый раз, то бывает сложно понять, как правильно провести провод через трубу, гофрированную для электропроводки. Ниже приведен алгоритм, который поможет справиться с этой задачей. Сначала необходимо измерить нужную длину и нарезать трубу, затем бокорезами нарезать проволок. Далее следует удерживать протяжку, чтобы он не потерялась в трубе, сделать плотный жгут. Жгут, проводимый в гофру, необходимо прикрепить к металлической протяжке, а стыки обмотать изоляционной лентой.
После размещения проводки, гофрированную трубу фиксируют через каждые 20 см специальными крепежными элементами. Зажимы сначала крепятся на гофру, а потом и к поверхности. Для протягивания кабеля через гофру используется специальное приспособление.
Ошибки при затяжке кабеля в гофру
Самыми распространенными ошибками, допускаемыми при прокладке кабельных сетей, протянутых внутрь гофры, являются следующие.
- Создание острых углов. Нужно прокладывать трассы таким образом, чтобы угловые переходы были гибкими, нельзя допускать острых углов на поворотах, это приведет к повреждению гофротрубы и кабеля.
- Для увеличения длины не используются специальные комплектующие. Когда нужно сделать более длинным целостный отрезок проводки, нужно пользоваться тройниками, транзитными коробками и муфтами.
- Гофра соединена с помощью изоленты. По ПУЭ недопустимо соединять между собой 2 гофрированные трубы с помощью изолирующей ленты, для этого существуют соединительные комплектующие. Это касается поворотов, углов, середины длинного участка.
- Проложена одна гофра, в которую протянуто несколько линий из силовых кабелей. Согласно ПУЭ, правильно, когда каждая кабельная силовая линия протягивается в отдельную гофрированную трубу. Сразу несколько проводников прокладывать в гофре недопустимо.
Купить готовый кабель в гофре
Часто удобнее купить готовый кабель в гофре, чем протягивать его самостоятельно, потратив на это много времени и средств.
Вам не придется закупать отдельно гофру и кабель, заниматься достаточно сложным монтажом и тратить деньги на специальные инструменты и приспособления, наш кабель уже профессионально смонтирован и готов к работе прямо сейчас.
Артикул № CWCAPC-2-750, Силовой кабель с непрерывным гофрированием, армированный, с изоляцией FR-XLP (XHHW-2), 600 В, тип MC-HL 2/C On American Wire Group
Применение
Все кабели, произведенные для эта спецификация признана NEC как 600-вольтовый тип MC-HL и подходит для использования, как описано в коде. Температура проводников рассчитана на продолжительную работу 90°С, на аварийную перегрузку 130°С и на короткое замыкание 250°С. Кабели соответствуют требованиям для применения в опасных зонах NEC класса I, класса II и класса III, разделов 1 и 2, подпадающих под действие статей NEC 501, 502 и 503. Кабели предназначены для использования в промышленных условиях, где необходима защита из алюминиевой брони. . Непрерывно сваренная оболочка обеспечивает полностью влагонепроницаемый барьер для сердечника, а также обеспечивает превосходные характеристики электростатического экранирования.
Эти кабели имеют общую оболочку и могут быть проложены непосредственно в земле или в бетоне.
Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.
Конструкция
Настоящая спецификация распространяется на одножильные и многожильные силовые кабели с изоляцией из сшитого полиэтилена (XLP), не распространяющего горение. Изолированные жилы, соединенные грозозащитным тросом или тросами, и сборка заключены во влагонепроницаемую непрерывносварную гофрированную алюминиевую броню и покрыты комбинезоном защитной оболочки. Кабели трехжильного типа сконструированы для применения в частотно-регулируемых приводах.
Проводники – Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3.
Если не указано иное, жилы поставляются компактными круглыми в соответствии с ASTM B496.
Изоляция – Изоляция представляет собой огнестойкий сшитый полиэтилен (XHHW-2), экструдированный концентрически поверх проводника до толщины стенки для типа XHHW-2, как указано в соответствующих технических условиях.
Кодирование проводника – Идентификация фазы обеспечивается числовым кодом на каждом изолированном проводнике.
Заземляющий провод – Три многожильных заземляющих провода из неизолированной меди, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей, или спирально уложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.
Сборка – Жилы и заземляющий провод скручиваются вместе с левой свивкой, а подходящие наполнители делают кабель круглым.
Наносится связующая лента.
Броня – Поверх ленточной сборки наварена сплошная гофрированная алюминиевая броня.
Оболочка – Защитная оболочка из стойкого к солнечному свету и озону полиолефина или полиолефина, не содержащего галогенов (LSHF), экструдируется для плотного прилегания поверх заблокированной брони.
Технические характеристики
- Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
- UL 1569 Кабели в металлической оболочке
- UL 44 Провода и кабели с термореактивной изоляцией
- ICEA S-95-658/NEMA WC70 Неэкранированные кабели 0–2 кВ
- IEEE 1202 – Испытание кабеля на пламя для использования в кабельных лотках в промышленных и коммерческих помещениях (70 000 БТЕ)
- Испытания вертикального кабельного лотка ICEA T-29-520 на пламя (210 000 БТЕ)
- Соответствует стандарту ICEA S-95-658/NEMA WC70 для неэкранированных кабелей 0–2 кВ.
Проводники - соответствуют стандарту UL 44 для проводов и кабелей с термореактивной изоляцией.
- Перечислен UL как тип MC-HL в соответствии со стандартом UL 1569Кабели с металлическим покрытием.
- Перечислен UL как устойчивый к солнечному свету, для прямого захоронения, для использования в КТ и IEEE 1202.
Опции:
- Индивидуальные размеры основания
- Куртка из ХПЭ.
Примечания:
*Обжатые жилы
**Для кабелей, проложенных в открытом кабельном лотке при температуре окружающей среды 30°C в соответствии с NEC.
- Технические характеристики
| Проводник Размер (AWG/тыс.  мил) | Н/Д 750 |
| Проводник № из жил | Н/Д 61 |
| Проводник Номинальный Н.Д. (дюймы) | Н/Д 0,91 |
| Изоляция (мил) | Н/Д 80 |
| Оболочка (мил) | Н/Д 75 |
| № x AWG Медь Заземление Провода | Н/Д 1 |
| Приблизительно Н.Д. (дюймы) | Н/Д 2,79 |
| Амплитуда** 90°C | Н/Д 535 |
| Приблизительный Нетто Масса (фунт/метровая фут) | Н/Д 6505 |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>Артикул № CWCAPC-5-1, армированный силовой кабель с непрерывным гофрированием, изоляция FR-XLP (XHHW-2), 600 В, тип MC-HL 5/C On American Wire Group
Применение
Все кабели, произведенные в соответствии с этой спецификацией, признаны NEC как 600-вольтовые кабели типа MC-HL и подходят для использования, как описано в коде.
Температура проводника рассчитана на непрерывную работу 90 град С, при аварийной перегрузке 130 град С и при коротком замыкании 250 град С. Кабели соответствуют требованиям для применения в опасных зонах NEC Class I, Class II и Class III, Div 1 и 2, подпадающих под действие статей NEC 501, 502 и 503. Кабели предназначены для использования в промышленных условиях, где необходима защита из алюминиевой брони. . Непрерывно сваренная оболочка обеспечивает полностью влагонепроницаемый барьер для сердечника, а также обеспечивает превосходные характеристики электростатического экранирования. Кабели могут использоваться во влажных или сухих условиях, прокладываться в стойках, лотках или по воздуху.
Эти кабели имеют общую оболочку и могут быть проложены непосредственно в земле или в бетоне.
Трехжильные кабели производятся в соответствии с принятой в отрасли практикой использования трех симметрично расположенных заземлений, что делает их предпочтительными для использования в кабелях с широтно-импульсной модуляцией и в приводах с регулируемой частотой.
Конструкция
Настоящая спецификация распространяется на одно- и многожильные силовые кабели с изоляцией из негорючего сшитого полиэтилена (XLP). Изолированные жилы, соединенные грозозащитным тросом или тросами, и сборка заключены во влагонепроницаемую непрерывносварную гофрированную алюминиевую броню и покрыты комбинезоном защитной оболочки. Кабели трехжильного типа сконструированы для применения в частотно-регулируемых приводах.
Проводники – Проводники состоят из мягких медных жил без покрытия, соответствующих требованиям ASTM B3. Если не указано иное, жилы поставляются компактными круглыми в соответствии с ASTM B496.
Изоляция – Изоляция представляет собой огнестойкий сшитый полиэтилен (XHHW-2), экструдированный концентрически поверх проводника до толщины стенки для типа XHHW-2, как указано в соответствующих технических условиях.
Кодирование проводника – Идентификация фазы обеспечивается числовым кодом на каждом изолированном проводнике.
Заземляющий провод – Три многожильных заземляющих провода из неизолированной меди, расположенные в каждом из внешних промежутков для трехжильных кабелей, один в одном из промежутков для двух- или четырехжильных кабелей, или спирально уложенные концентрические провода для одножильных кабелей. Общее сечение заземляющего провода во всех случаях соответствует минимальным требованиям UL к размеру заземления.
Сборка – Жилы и заземляющий провод скручиваются вместе с левой свивкой, а подходящие наполнители делают кабель круглым. Наносится связующая лента.
Броня – Поверх ленточной сборки наварена сплошная гофрированная алюминиевая броня.
Оболочка – Защитная оболочка из стойкого к солнечному свету и озону полиолефина или полиолефина, не содержащего галогенов (LSHF), экструдируется для плотного прилегания поверх заблокированной брони.
Технические характеристики
- Национальная ассоциация противопожарной защиты (NFPA 70) Национальный электротехнический кодекс (NEC)
- UL 1569 Кабели в металлической оболочке
- UL 44 Провода и кабели с термореактивной изоляцией
- ICEA S-95-658/NEMA WC70 Неэкранированные кабели 0–2 кВ
- IEEE 1202 – Испытание кабеля на пламя для использования в кабельных лотках в промышленных и коммерческих помещениях (70 000 БТЕ)
- Испытания вертикального кабельного лотка ICEA T-29-520 на пламя (210 000 БТЕ)
- Соответствует стандарту ICEA S-95-658/NEMA WC70 для неэкранированных кабелей 0–2 кВ. Проводники
- соответствуют стандарту UL 44 для проводов и кабелей с термореактивной изоляцией.
- Перечислен UL как тип MC-HL в соответствии со стандартом UL 1569Кабели с металлическим покрытием.
- Перечислен UL как устойчивый к солнечному свету, для прямого захоронения, для использования в КТ и IEEE 1202.
Опции:
- Индивидуальные размеры основания
- Куртка из ХПЭ.
Примечания:
*Обжатые жилы
**Для кабелей, проложенных в открытом кабельном лотке при температуре окружающей среды 30°C в соответствии с NEC.
- Технические характеристики
| Проводник Размер (AWG/тыс.  мил) | Н/Д 1 |
| Проводник № из жил | Н/Д 19 |
| Проводник Номинальный Н.Д. (дюймы) | Н/Д 0,30 |
| Изоляция (мил) | Н/Д 55 |
| Оболочка (мил) | Н/Д 50 |
| № x AWG Медь Заземление Провода | Н/Д 6 |
| Приблизительно Н.Д. (дюймы) | Н/Д 1,57 |
| Амплитуда** 90°C | Н/Д 120 |
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
org/PropertyValue”>
