2 фазы в розетке: причины и что делать?
Одной из самых распространенных причин поломок домашней проводки является две фазы в розетке. Заметно наличие 2 фазы становится при измерении напряжения в розетке индикаторной отверткой. В процессе измерения в одном гнезде должен быть фазный контакт, а в другом – ноль. И никак иначе. Но иногда бывает так, что в обоих гнездах показывает наличие напруги. Однако если в розетке оба провода находились бы под напряжением переменного электрического тока, напряжение достигло 380В, а значит, все включенные электроприборы сгорели бы. Но они просто перестают работать. И если провести измерения с помощью мультиметра, станет понятно, что в розетке нет напряжения, но есть опасный потенциал, от которого нужно избавляться.
Содержание
- 1 Две фазы в одной розетке
- 2 Две фазы в нескольких розетках
- 3 Две фазы в половине комнат
- 4 Две фазы во всех розетках
Две фазы в одной розетке
Самой распространенной причиной наличия напряжения переменного электрического тока в обоих гнездах является обрыв нулевого провода.
В этом случае движение тока прекращается, но под напряжением оказываются фазный провод, оба вывода лампы и участок провода на «ноль». Обрыв может произойти в любом месте:
- в распределительной коробке;
- на люстре;
- в стене;
- в электрощитовой.
Устранить такую проблему достаточно просто, необходимо лишь зачистить и надежно прикрутить нулевой проводок в месте его повреждения. Для этого нужно выполнить следующий алгоритм действий:
- Проверить работоспособность гнезда.
- Обесточить всю квартиру.
- Проверить розетку индикатором.
- Изучить качество соединений в распределительной коробке.
- Если все в порядке, обратить внимание на электрический щиток.
- Устранить обнаруженную проблему.
Но если произошел обрыв нулевой жилы в электропроводке, спрятанной глубоко в стене, могут возникнуть трудности с выявлением и устранением неисправности.
Две фазы в нескольких розетках
Если обрыв провода на «ноль» произошел в одной из распределительных коробок дома, потеряется только часть сети.
Без электричества останутся помещения, запитанные от этой коробки. Если случился обрыв на линии, часть розеток выйдет из строя, а часть – продолжит нормально функционировать. Часто отдельная группа розеток имеет 2 фазы вследствие повреждения проводника нейтрали с последующим его замыканием.
Данная проблема часто является следствием устаревших пробок, электропроводки. Для восстановления работоспособности розеток нужно устранить неисправность проводки на данном участке.
Две фазы в половине комнат
Для того чтобы после обрыва нулевого провода на нем появилась фаза, она должна попасть именно в это место. А это происходит не так уж часто. Обычно при длительной эксплуатации электропроводки. Такая проблема сразу в нескольких комнатах может возникнуть по следующим причинам:
- небольшое короткое замыкание, приведшее к обрыву цепи;
- окисление, подгорание контактов на участках соединения;
- электрохимическая коррозия проводов;
- неправильно проведенные ремонтные работы;
- повреждение проводки грызунами и так далее.
Вероятность образование второй фазы повышается, если установлены устаревшие пробки, не рассчитанные на номинальные нагрузки тока. При превышении допустимой величины тока изоляция способна расплавиться. А это приводит к тому, что нулевой провод сгорает и фазируется.
Две фазы во всех розетках
Причинами 2 фаз во всем доме могут быть:
- ошибка монтажа электропроводки;
- смещение фаз в проводах силового кабеля;
- проблема с магистральным нулем на линии между объектом и трансформаторной подстанцией.
Обычно решить такую проблему можно самостоятельно, имея минимальный набор инструментов. Но иногда справиться с неисправностью может только опытный специалист. И если вы не уверены в своих силах, то лучше не рисковать и обратиться к мастеру.
Две фазы в розетках: 4 типовых причины
Начинающий электрик попадает в «ступор», когда сталкивается с нестандартной ситуацией при поиске неисправностей и проверке напряжения однофазным индикатором.
Он может обнаружить две фазы в розетках и сразу задумывается, почему так происходит. Ведь в квартиру приходит всего 2 рабочих потенциала: фазный и нулевой. Откуда появился еще один, третий?
Именно эту ситуацию из четырех причин с подробными схемами я и разбираю в статье дальше.
Содержание статьи

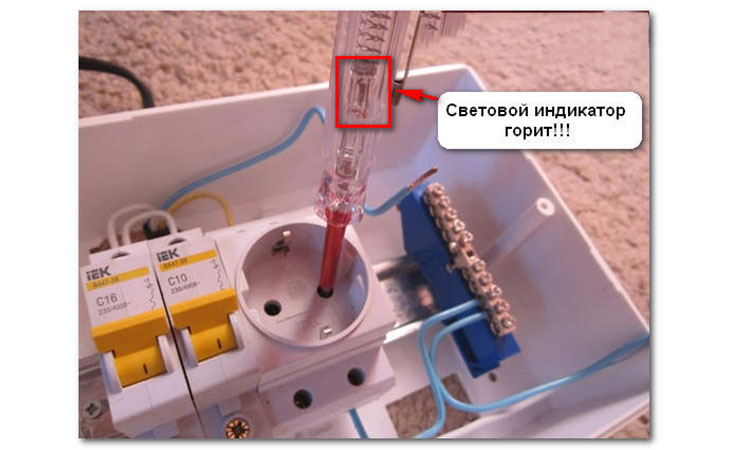

Практически во всех квартирах можно найти емкостной, чаще всего китайского производства, индикатор напряжения. Именно им и пользуются все домашние мастера. Однако надо хорошо представлять те процессы, которые при этом происходят.
Как работает индикатор напряжения: краткое пояснение
Для проверки потенциала фазы наконечник индикатора отвертки устанавливают в гнездо проверяемой розетки, а пальцем касаются свободного контактного гнезда на его корпусе.
Внутри указателя последовательно смонтирован высокоомный резистор и неоновая лампочка или светодиод. Токоограничивающее сопротивление снижает ток через эту цепочку до безопасной для тела человека величины, но достаточной для свечения индикатора.
Дальше по руке, телу и обуви ток стекает на землю и по ней возвращается на трансформаторную подстанцию, образуя замкнутый контур.
Если индикатором коснуться потенциала нулевого провода, то его очень маленькая величина не сможет вызвать свечение индикаторной лампочки, что и служит основной причиной заявить, что на нем нет опасного напряжения.
Однако на практике встречаются ситуации, когда при возникновении неисправностей в бытовой проводке, работая емкостным индикатором напряжения, домашний мастер замечает опасный потенциал там, где он, по его мнению, быть никак не может.
2 фазы в розетках однофазной проводки: 3 возможных причины
Объясняю последовательно, что может произойти при обрыве нулевого потенциала по разным причинам:
- внутри вводного квартирного щитка;
- в распределительной коробке или около нее;
- при пробое изоляции скрытой в стене проводки с повреждением нулевого провода и его замыканием на фазу.
Разбираю их более подробно с поясняющими схемами.
Причина №1. Повреждение контактов на вводе в квартиру или дом: как создается и чем опасно
Хотя это уже редкость, но в старых деревянных домах еще встречаются вводные щитки, которые защищены не автоматическими выключателями, а электрическими пробками с предохранителями.
Вот такие раритеты до сих пор работают в сельской местности по схеме заземления TN-C. Через две пробки в дом подается напряжение от питающей линии электроснабжения.
Вместо пробок можно встретить автоматический выключатель ПАР, но принцип пропадания потенциала нуля он не изменяет.
Дело в том, что при возникновении аварийной ситуации, связанной с созданием короткого замыкания или перегрузки отгорает тот предохранитель, плавкая вставка которого более чувствительна. Процесс случайный, предвидеть невозможно.
Электрическая цепь разрывается, а аварийный ток прекращает свое опасное воздействие.
Рассмотрим случай, что произойдет, когда отработал предохранитель нуля, а не фазы. Этот же случай характерен для более новой схемы с автоматическим выключателем, если повреждена цепь нулевого проводника в месте его подключения к сборной шине.
Из-за нарушения правил монтажа электропроводки в квартире может быть поврежден электрический контакт провода.Он же может просто отгореть при плохом зажатии винтов крепления на клемме в месте подключения. Встречаются такие ляпы и у современных монтажников.
Приходилось видеть случаи, когда монтеры срезают изоляцию острым ножом, вращая его вокруг металлической жилы, наносят на ней царапины. В ослабленном месте она легко обламывается после нескольких загибов.
Есть мастера, которые до сих пор снимают изоляцию бокорезами или пассатижами вместо специальных приборов — стрипперов. Тяжело переубеждать таких работников. Они себе на уме. Беда в том, что от их ошибок страдают другие люди.
При таком обрыве провода потенциал нуля будет отсутствовать в схеме, а фазы дойдет до всех подключенных потребителей, включая розетки и лампочки.
Обращаю внимание, что все электрические потребители квартиры жестко подключены к нулевой шине квартирного щитка.
Если где-то в розетке что-либо включено, а это в первую очередь холодильник или морозильник, а также, микроволновка и другая техника, то через внутреннее сопротивление этого оборудования потенциал фазы проходит на сборку нулевой шинки, а далее ко всем контактам розеток.
Для более наглядного примера показал на картинке этот случай лампочкой с включенным выключателем. Светиться она, конечно, не будет (нет достаточных условий для действия закона Ома), но обходную цепочку для проникновения потенциала фазы создает.
Надеюсь, что объяснил, почему 2 фазы в розетках показывает емкостной индикатор напряжения при исчезновении потенциала нуля на вводе в квартиру.
Проблема возникает на всех коммутационных точках квартиры или частного дома.
Причина №2. Обрыв нуля внутри распределительной коробки или за ней

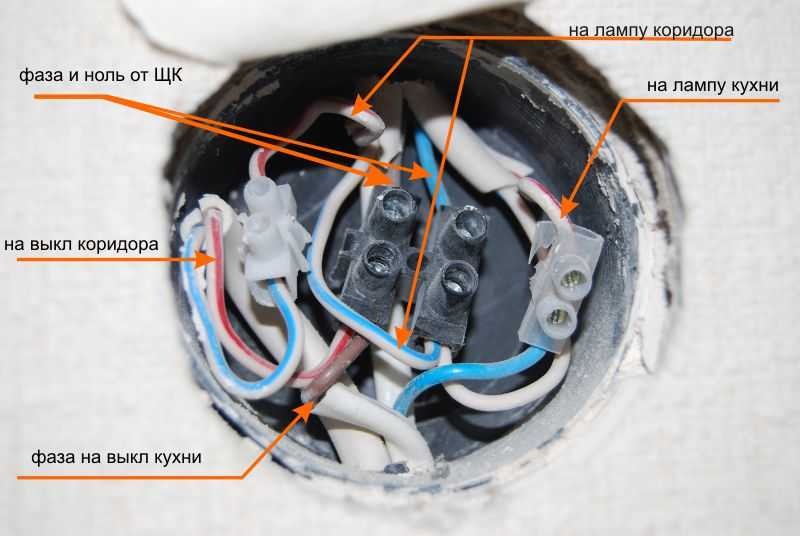

Типовая схема старой одноквартирной проводки создавалась с распаечными коробками, которые позволяют значительно экономить расход кабеля и проводов. Да и сейчас этот способ еще широко применяется монтажниками.
Когда нарушится контакт провода нуля в распределительной коробке, то на розеточный блок в оба контактных гнезда может пройти фаза:
- по своей цепочке она и так подводится;
- а на второй контакт поступит через подключенный потребитель, как в предыдущем случае на вводе.
В масштабе всей системы электроснабжения эта картинка выглядит так.
Более подробно изобразил этот случай для лучшего понимания через цепочку освещения.
Индикатор опять будет светиться в обоих положениях. Секретов здесь нет, неисправность скрыта в плохом, некачественном соединении проводов между собой. Придется искать это место и делать подключение правильно.
Причина №3. Замыкание нулевого и фазного провода при пробое изоляции с обрывом нуля в розеточном блоке
Подзаголовок получился сложным, но этот случай очень просто объяснить.
Домашний мастер не всегда держит в своей памяти все события, где-то да ошибается. Ему периодически приходится сверлить стены для крепления мебели, светильников, картин, других предметов.
Не все думают и знают, где и как проложена проводка, под какими углами выполнены кабельные магистрали. Опять же, не все приборы поиска скрытой проводки работают правильно, да и мало кто ими пользуется.
Вот и попадают сверлом дрели или перфоратора в провод, создавая короткое замыкание, которое отключает автоматический выключатель.
После извлечения сверла один из проводов, например, нулевой, может быть оборван и отключен. А дальше при проверке напряжения емкостным индикатором от оставшейся подключенной нагрузки опять будет показано 2 фазы в розетках.
Здесь же возможна ситуация, когда в розетках нет подключенной нагрузки, но оборванный провод нуля касается фазного прямо в стене или на корпусе розеточного механизма. Все это надо проверять и осматривать.
Как искать обрыв нуля в квартире: 2 методики
Поиск неисправности можно вести:
- безопасно прозвонкой — на полностью обесточенной электропроводке;
- под напряжением, что требует навыков электромонтера хотя бы третьей группы по ТБ.
Как вызвонить электрическую схему проводки быстро и безопасно за 3 этапа
Этап №1. Отключить вводные коммутационные аппараты и проверить отсутствие напряжения
Если со снятием питания автоматическим выключателем или предохранителями обычно вопросов не возникает, то на проверку отсутствия напряжения многие электрики внимания не обращают, а зря.
Достаточно одной секунды, чтобы ткнуть индикатор в контрольную точку. Это избавит от попадания под напряжение из-за:
- залипания контакта выключателя;
- отключения не того участка цепи;
- наличия «хомутов» в схеме;
- других ошибок.
Этап №2. Общая прозвонка цепи
Цифровой мультиметр переводится в режим прозвонки или омметра для замера омических сопротивлений. Берем любой длинный изолированный провод. Один конец его подключается на отключенную шинку нуля. Второй — садится на клемму прибора.
Вторым щупом омметра проходят по всем гнездам розеток. На одном из них должна создаться электрическая цепь, когда прибор покажет маленькое сопротивление провода (нормальное состояние цепи нуля), а на втором будет большое — ∞ (отсутствие электрического контакта фазы с потенциалом нулевой шины). Это нормально.
Когда показания мультиметра будут иные, необходимо искать неисправность дальше. Оборванную цепь нуля мультиметр покажет высоким сопротивлением в обоих гнездах.
Правильность подключения нулевой шины нужно проверить двумя последовательными действиями после ее включения: Измерением напряжения между ее потенциалом и землей, взятом на контуре заземления или, в крайнем случае, на водопроводе, батарее отопления (допустим перепад несколько вольт из-за плохих контактов нестандартных заземлителей). Последующей проверкой омметром, который должен показать короткое замыкание.
Этап №3. Поиск неисправностей в розеточном блоке и распределительной коробке
Когда омметр показал обрыв цепи между контактом розетки и нулевой шинкой, то весь этот участок необходимо делить на отрезки, а затем поэтапно вызванивать каждый.
Для начала удобнее снять корпус с розетки, осмотреть и проверить состояние контакта на подходящем проводе. Затем ищется распределительная коробка, вскрывается, определяется узел сборки нуля (обычно самый толстый) и с него снимается изоляция.
От этого места вызванивается цепь в две стороны: к розетке и на нулевую шинку.
В одном из направлений будет обрыв. Его и следует дальше обследовать. Если оборвана жила провода, то ее нужно заменить при наличии резерва.
Однако обнаруженное повреждение провода может проявиться еще раз. Поэтому лучше заменить весь отрезок кабеля на этом участке. Его просто крепят за один конец старого и, вытягивая поврежденный кусок, одновременно затягивают новый.
Поиск обрыва нуля под напряжением: подробная инструкция
Проверка наличия напряжения емкостным индикатором показывает только наличие фазы. Она не определяет величину разницы потенциалов, то есть напряжения. В этом и состоит основная ошибка.
Технологию поиска неисправности следует расширить и работать вольтметром. Сейчас эта функция имеется во всех современных цифровых мультиметрах и старых стрелочных тестерах.
Работа с вольтметром относится к опасной. Она требует соблюдения мер безопасности. Можно попасть под напряжение.
В принципе эта работа уже частично сделана. Остается только отключить полностью все потребители, освободив розетки от вставленных вилок.
Заодно переведите все выключатели освещения в положение «Откл». Это облегчит поиск неисправности, упростит анализ.
Затем емкостным индикатором напряжения внимательно проверяем все гнезда розеток и записываем те, которые вызвали сомнения.
Берем вольтметр, замеряем им напряжение во всех розетках, сравниваем показания.
На исправных розетках будет показан результат действующего напряжения бытовой сети (порядка 220 вольт), а на поврежденных — ноль. С ними и придется разбираться дальше.
Можно, конечно, разбирать участки цепи на отрезки и замерять места, куда не доходит напряжение. Но, домашнему мастеру я рекомендую не идти этим путем, а просто отключить вводной автомат и вызванивать схему по вышеприведенной технологии. Это намного безопаснее.
После устранения неисправности неопытные электрики в спешке могут создать короткое замыкание подачей напряжения на отремонтированный участок с оставленными закоротками или перемычками. Перед включением автомата проверяйте отсутствие КЗ прозвонкой цепи.
Почему обрыв нуля трехфазной схемы создает самый опасный режим и как от него защититься
Преимуществом и одновременно недостатком бытовых однофазных цепей является то, что они все взаимосвязаны и объединены в общую трехфазную схему от питающего трансформатора.
А не ней используется общий ноль (нейтраль), по которому протекают токи всех трех фаз. Он требует очень надежного подключения на вводе в здание, да и на всем протяжении воздушной или кабельной линии.
Однако провода иногда отрываются при неблагоприятной погоде и стихийных бедствиях. Да и качество монтажа иногда страдает, как показано на фото, кочующего по интернету сурового русского светодиода. На нем высокое переходное сопротивление вызвано не достаточным усилием затяжки резьбового соединения.
Встречаются другие дефекты, связанные с подключением алюминиевых жил.
Такой монтаж часто приводит к перегреву провода, отгоранию ноля с разрывом цепи и перераспределением потенциалов напряжения на подключенных потребителях.
Каждые две квартиры здания оказываются последовательно подключенными под линейное напряжение 380 вольт.
Их общее сопротивление складывается и создает единый ток нагрузки, который обеспечивает в каждой квартире свое напряжение (схема делителя).
Поскольку у одного хозяина может работать только холодильник, а у другого дополнительно большое количество мощных электроприборов, то один из них окажется подключенным практически под 380 вольт, а второй не получит почти ничего из-за смещения нейтрали
В одной квартире погорит холодильник, морозильник и вся подключенная бытовая техника, а в другой возникнут неисправности, связанные с недополучением электроэнергии.
Все эти процессы проходят очень быстро, буквально за считанные секунды. На них человеку сложно среагировать отключением коммутационных аппаратов: мало времени.
Исправить положение дел и спасти свою технику могут только автоматические защитные устройства. Эту функцию выполняет реле контроля напряжения РКН.
Оно быстро отключает питание при отклонении напряжения выше или ниже допустимого уровня.
Обрыв нуля трехфазного электроснабжения устраняют не домашние мастера, а специалисты, обслуживающие промышленные электроустановки. Это их зона ответственности.
Владелец видеоролика Заметки электрика популярно объясняет, как появляются две фазы в розетках. Рекомендую посмотреть.
Жду ваших вопросов в разделе комментариев.
