виды, характеристики + как пользоваться клеммниками Ваго для соединения проводов
Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.
Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.
Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.
Содержание статьи:
- Особенности применения и преимущества WAGO
- Обзор популярных видов клеммников
- Категория #1 — для осветительного оборудования
- Категория #2 — для электромонтажных работ
- Категория #3 — для установки на основание
- Рекомендации по монтажу Ваго
- Выводы и полезное видео по теме
Особенности применения и преимущества WAGO
Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.
На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.
Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов
Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.
Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.
Варианты использования клемм:
Галерея изображений
Фото из

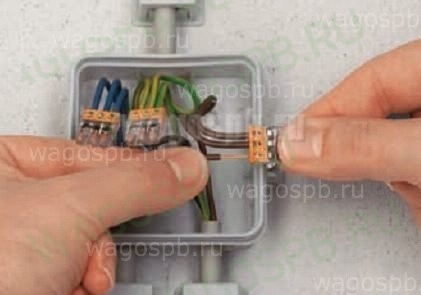

Расключение проводников в распределительной коробке
Подключение осветительных настенных приборов
Распаечная коробка с клеммами разного вида
Модули для монтажа на плоскость
По сути, можно применять везде, где требуется быстрое и надежное соединение.
Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.
Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:
- установка электропроводки проходит быстрее;
- для монтажа не нужно дополнительного инструмента или навыков;
- клеммники всегда есть в свободной продаже;
- существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
- обеспечивается надежный, изолированный, защищенный контакт;
- соблюдаются нормы безопасности.
Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.
Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.
Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм
Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.
Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.
Отличительные черты оригинальных изделий Ваго:
- характерный оттенок флажков (рычажков) или корпуса;
- маркировка на тыльной стороне;
- схема и метки для на корпусе;
- контактные планки внутри корпуса толстые;
- металлические части не магнитятся.
Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.
Обзор популярных видов клеммников
Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.
Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.
Категория #1 — для осветительного оборудования
В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.
Виды:
- Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения.
Максимальный ток – 24 А. - Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
- Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.
Максимальный ток – 24 А.Преимущество категории – разработка Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.
Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты
На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².
Категория #2 — для электромонтажных работ
Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.
Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.
Виды:
- Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
- Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
- Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.
- Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
- Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
- Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.
Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.
Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены
Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.
К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка
Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.
Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².
Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования.
Никакие инструменты при этом не нужны
Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.
Категория #3 — для установки на основание
Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.
Виды:
- Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
- Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
- Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.
Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.
Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение
Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.
Рекомендации по монтажу Ваго
Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.
Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:
- Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.
- Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.
- Проверяем надежность крепления, слегка потянув провод в обратную сторону.
Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее — переходите по .
Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.
Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки
С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.
При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:
- снимаем изоляцию;
- поднимаем «язычок» вверх;
- вводим проводник в отверстие, продвигаем до упора;
- возвращаем рычажок на место;
- визуально или слегка потянув, проверяем надежность.
Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.
Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.
Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:
Галерея изображений
Фото из
Клеммы не прячут под гипсокартон или другую облицовку. Их обязательно помещают на место установки, рекомендованное производителем – в распредкоробку, электрощит и пр.
Нельзя прятать распределительные коробки под обои или штукатурку. Они всегда должны быть в открытом месте, доступном для ревизии
Нельзя предусмотреть ремонтные работы или очередной апгрейд электросети, поэтому всегда оставляйте небольшой запас проводов для повторного подключения, особенно, если клеммы несъемные
Клеммники Ваго способны соединять алюминий с медью, но для его защиты применяйте специальную пасту, которая противостоит окислению
Распределительные коробки – лучшее место для монтажа
Распаечная коробка в доступном месте
Провода для монтажа с запасом
Алюминиевые провода подключаются через Ваго
Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил.
Также обязательно нужно разобраться с электрических проводов по цвету.
Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.
Выводы и полезное видео по теме
Монтаж клеммников 2273:
Инструкция для 222 серии:
Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.
Многие электрики уже отказались от других и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.
А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования.
Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.
Как разобрать автомобильный разъем и вытащить провод из фишки или колодки с помощью Pin экстракторов, тест инструмента (съемника) для извлечения пинов
Всем привет!
В сегодняшнем обзоре я хочу поделиться с вами своими впечатлениями о наборе Pin экстракторов (не знаю как более правильно обозвать эти штуки), заказанных мною на eBay. Было это давно, но ввиду неблагоприятных погодных условий, руки до их практического тестирования дошли у меня совсем недавно.
Так как мне периодически приходится ковыряться в проводке авто и извлечением/установкой обратно в колодки пинов заниматься приходится периодически, то о покупке чего-то подобного я размышлял давно. Конечно, можно было бы продолжать пользоваться парой булавок, но это, скажу я вам, занятие для мазахистов. Особенно если приходится извлекать пин из разъема, расположенного в не самом удобно месте.
Посылка была отправлена с треком, отслеживающимся по территории Китая, вся информация по нему доступна для просмотра по этой ссылке.
Пришли экстракторы в обычном полиэтиленовом пакетике.
В продаже есть несколько вариаций: можно купить 3 штуки, можно 8 штук, а можно 11. Я выбрал последний вариант, так как никогда не знаешь какой провод придется выдергивать из пластиковой обоймы.
Все экстракторы были соединены между собой скруткой, кольцо также было в комплекте. Почему было не одень их на него — загадка.
В комплекте имеются экстракторы трех различных типов: четыре штуки для пинов с одним фиксатором, четыре штуки для пинов с двумя фиксаторами и три штуки для круглых пинов. В общем, варианты на все случаи жизни. Выглядят они следующим образом:
К качеству изготовления претензий особых нет. Металл достаточно твердый, во время работы не гнется. Но если задаться целью, то тоненькие «иголки» можно без проблем согнуть в ручную. Но так как особой нагрузки во время использования по назначению на них не приходится, то проблем с этим быть не должно.
Теперь о размерах:
1. экстракторы для пинов с одним фиксатором (ширина «иглы»): 0,8 мм., 1 мм., 1,2 мм. и 1,4 мм.;
2. экстракторы для пинов с двумя фиксаторами (расстояние между «иглами»): 2 мм., 3 мм., 4,5 мм. и 6 мм.;
3. круглые экстракторы (диаметр): 2 мм., 2,6 мм. и 3,2 мм.
В общем, ни одна колодка не устоит 🙂
Больше ничего интересного в их внешнем виде и устройстве нет, а значит можно переходить к практическим испытаниям. Так как за окном была зима и холодно (да и сейчас не лучше), то для тестового испытания были использованы разъемы, найденные в кладовой. Постарался взять максимально разнообразные, правда, не сильно получилось. В общем, тестовая проверка будет проводиться на них:
Суть работы экстракторов сводится к следующему: вставляем его со стороны подключения разъема, «иглы» (или «игла») экстрактора сжимают усики-фиксаторы, тянем за провод в обратном направлении и достаем его из колодки.
Вот на этой картинке все более наглядно:Но теория теорией, а как оно будет на практике надо удостовериться самому. Начал с самого большого разъема с 5 проводами:
Вставляем — тянем — получаем результат:
Через 15 секунд:
Прям аж затягивает процесс 🙂
Переходим к следующему разъему, на этот раз более компактному. Также никаких проблем, а на извлечение провода ушло секунд 5, не больше.
Последний подопытный:
При ближайшем рассмотрении контакта типа «мама» видно, что каких-либо повреждений на нем совершенно нет. Единственное, что свидетельствует о его извлечении — небольшая царапинка на усике-фиксторе, а значит он без проблем может быть установлен обратно:
Оказывается, экстракторы и вправду, работают 🙂 Причем очень даже неплохо. Раньше приходилось мучиться используя иглы или скрепки, а в самых критических случаях перекусывать провод или ломать разъем.
Сейчас же с этим покончено. На то, чтобы извлечь пин из разъема требуется пара секунд, если к нему есть прямой доступ, и немного дольше времени если разъем находится в неудобном или труднодоступном месте.Экстракторы уже прошли испытание в реальных условиях. Надо было «выдернуть» из колодки провод, отвечающий за автоматическую работу омывателя фар. Проблем не было:
В завершении хочу сказать, что эту покупку, однозначно, можно считать удачной. Возможно, тем, кто никогда не пытался выдернуть проводок из пластиковой коробочки это не актуально, но тем, кто периодически сталкивается с подобной задачей, следует обратить внимание на это набор. Ну и главное его преимущество даже не в том, что он способен сократить время, а в том, что он сбережет нервы 🙂 Ведь ковыряться в разъеме и пытаться выдернуть последний неподдающийся провод — то еще мучение, способное вызвать кучу эмоций (не самых положительных). Так что я остался доволен. А для большего удобства использования разделил экстракторы на два набора, повесив их на 2 разных кольца.
На этом, пожалуй, все. Спасибо за внимание и потраченное время.
Хватит крутить! / Хабр IT News
Ну правда, хватит. Есть куча прикольных штук для соединения самых разных проводов, но до сих пор жива технология «откусить изоляцию зубами, скрутить, намотать изолентой».
Об обычной проводке
Когда я это вижу, мне становится не по себе: И когда я это вижу, мне хочется убить автора: Дело в том, что медные и алюминиевые провода нельзя соединять витыми. На это есть несколько причин. Основной из них является проблема окисления алюминиевого провода при контакте с медным – образуется гальваническая пара, которая медленно, но верно разрушает соединение. И чем быстрее, тем больший ток через эту скрутку идет.
Конечно, за пару часов такое соединение не развалится, даже если через него включить обогреватель или чайник. Но со временем сопротивление будет медленно увеличиваться, из-за чего скрутка будет греться все сильнее и сильнее.
А если нагрузка не постоянная, а эпизодическая, то постоянные циклы нагрева-охлаждения еще больше ухудшат проводимость. Разные материалы при нагревании расширяются по-разному, и включение/выключение нагрузки через такую скрутку будет равносильно постоянному дёрганию её туда-сюда. Вы же понимаете, что ни к чему хорошему это не приведет.
Какие решения существуют для решения этой проблемы?
Клеммы полиэтиленовые
Вот такая штука:
Продается в любом хозяйственном магазине, стоит копейки.
Внутри такая латунная втулка с двумя винтами:
Проталкиваем в него провода, зажимаем винтами :<
Специально вытащил для наглядности. Вместе с утеплителем это будет выглядеть так:
Каждый сегмент можно отрезать. Казалось бы идеальный вариант.
Но есть нюанс (с)
Хотя этих нюансов и недостатков универсал и маленькая тележка, не ведитесь на простоту.
- Не зажимайте алюминий. Алюминиевый сердечник обладает текучестью при постоянном давлении, и через некоторое время контакт может легко исчезнуть или испортиться. Чем это чревато – сами понимаете, жаром и огнем. Строго говоря, ВСЕ алюминиевые резьбовые соединения необходимо подтягивать один раз в год. Иначе получится вот так:
На фото видно, что крайний зажим потерял контакт, начал искрить и греться – в результате расплавилась его оболочка и немного изоляции провода. Был заменен таким же, хе-хе.
- Многожильные провода нельзя зажимать. Есть полный набор того, чего не любит многожильный провод – и вращательное движение, и неровная поверхность винта, и точечное неравномерное давление. Все может быть нормально, особенно если ток маленький, а может не повезти и от провода останется половина проводов. Тогда вы знаете.
- Необходимо подобрать размер под сечение провода.
- Если держать чуть сильнее, твердая, но хрупкая латунь легко треснет. Чем чреват плохой контакт, и… Ну вы поняли.
- Не обращайте внимания на текущие пластины при покупке. Они лгут. Делим ток на два, а лучше на 3.
Вообще такие клеммники желательно не использовать. Если и использовать, то только с одножильными проводами и для подключения чего-нибудь мелкого – лампочки, вентилятора (не промышленного). И никакого алюминия!
Также желательно покупать не нонейм фарфор, а клеммники нормальных производителей: Тридоник, АББ, Легранд, Верить
Стоимость: от 10 до 50 руб.
Клеммные колодки серии TB
Накладки из жесткого черного пластика. Уже лучше.
Имеют съемную крышку:
А вот и внутренняя структура:
Откручиваем, вставляем провод, зажимаем.
Терминалы самоблокирующиеся (серии WAGO или REXANT 773 и их копии)
Или их еще называют экспресс-клеммы. Это:
Очень удобные вещи. Зачистил провод, вставил до упора, готово :<
Внутри находится прижимная пластина (синяя стрелка) и небольшой брусок (оранжевый) из луженой меди:
При проталкивании в него проводов происходит вот что:
Пластина прижимает проволоку к стержню, сохраняя давление все время.
Белая паста (на следующем фото видна белая масса на контакте) – кварцевый песок с техническим вазелином, специально для алюминиевых проводов. Кварцевый песок — это абразив, который счищает оксидную пленку с поверхности алюминия, а вазелин предотвращает ее повторное образование.
Те же терминалы, но прозрачные:
Они ничем не отличаются, кроме красителя. Ну и в прозрачных клеммах провод удобнее видеть – до конца пропихнут или нет.
Пластик негорюч, плавится при повышении температуры, не выделяя в воздух вредных веществ.
Рассчитан на 25 А, а это примерно 4 кВт. Внимание! Токи указаны только для оригинальных клемм WAGO.
В клеммах Rexant (производитель – группы SDS) используется другая пружинная сталь, которая при нагревании расслабляется. Соответственно максимальный ток ограничен, кроме как в освещение не рекомендуется.
Вот тест, в котором они держали 50А и даже не расплавились. Ну это в идеальных условиях – на воздухе охлаждение было хорошее. А клеммы оригинальные, да.
Стоимость: от 2 до 6 рублей в зависимости от количества контактов
Клеммы WAGO серии 222 с рычагами. Видел только Ваговский, других не выпускаю.
Для особо сложных случаев, когда несколько видов проводов, разной толщины, алюминий, медь и т.п.
Поднять
рычаг: Толкаем провода, опускаем рычаг:
Если надо – можно поднять рычаг, вытащить провод, вставить другой. И так много, много раз. Отличная штука для тех схем, разводка которых может меняться кучу раз.
Они едят все. Ток – до 32А. Внутри — пластина, прижимающаяся к общей шине, соединенной с рычагом.
Хитрая конструкция, в общем.
Шинка – луженая медь, как обычно:
Стоимость: от 5 до 15 руб.
Scotch Lock, ScotchLok, электрический разъем с врезным контактом.
Для низкого напряжения (сеть, телефоны, светодиодные фонари и т. д.). Смысл прост – в такую штуку впихивается несколько проводов: После чего защёлкивается пассатижами или любым обжимным инструментом. Нет, конечно есть специальный инструмент, но я не вижу в нем смысла – это маленькие пассатижи с плоскими губками. Их особенно любят монтажники СКС и сетей, за простоту, дешевизну, водонепроницаемость, отсутствие необходимости снимать изоляцию. Внутри – гидрофобный гель, защищающий от коррозии, влаги, окисления и т.д. И пластина с режуще-зажимной поверхностью: Или две пластины: Здесь можно посмотреть, что происходит с кабелем после терминации:
Ножи разрезают изоляцию и плотно прижимают к проводу.
Есть и версия сразу на два кабеля, и пластины чуть толще — для освещения вполне годится:
Конечно, они одноразовые и не требуют обслуживания. Надо заменить – кусок кабеля у них откусывается, и ставится новый.
Стоимость: от 1 до 4 рублей за штуку.
Для больших токов
Для таких случаев есть гильзы: Вверху – муфтовый соединитель алюминиевого и медного кабеля, внизу – универсальный луженый медный кабель: А внутрь вставляется провод (или несколько), гильза обжимается специальным инструментом. К сожалению, какой-то нехороший человек подложил мне клешни, так что я их не покажу. Нашел картинку в гугле: А вот и гофрированная втулка: Огромный плюс в том, что при правильном размере и обжиме сопротивление не уменьшается по сравнению с обычным проводом. И не требует обслуживания, что иногда важно. Это значит, что его можно замуровать (после нормального утепления, разумеется) в стену, закопать в землю (заботясь о гидроизоляции) и т. д.
Втулки с плоским концом и отверстием применяются в основном для заземления, когда провод должен быть присоединен к корпусу:
Гильзы с винтовыми зажимами – когда необходимо зажать провод без инструмента.
Токи аналогичны токам для того участка медного провода, который совпадает с внутренним диаметром гильзы. \
Стоимость: от 10 рублей за гильзу, от 1000 за опрессовку.
О многожильных проводах
А еще бывает ситуация, когда нужно соединить одножильный провод с многожильным: Нет, вообще можно залудить и зажимать уже как одножильный. Но есть более простой вариант: Называются они НШВИ – Наконечник Втулки Утепленный. Смысл прост: Подбираем его диаметр под сечение провода, слегка скручиваем, чтобы не распушился, надеваем наконечник и обжимаем по всей длине (ну хотя бы 3-4 раза). Все, теперь этот провод можно зажимать в любое соединение, не опасаясь, что провода оборвутся, нарушится контакт или что-то еще. Важно правильно подобрать диаметр наконечника в зависимости от провода, иначе контакт будет хуже и провод может выскользнуть.
Их можно зажимать хоть молотком с отверткой, или пассатижами, но лучше специальным инструментом, так как стоит он не очень дорого – от 500 рублей до 2000.
Лучше, конечно, не брать китайское нон-нейм, но брать на 30-40% дороже минимальной цены.
Я использую вот этот:
Комбинированный стриппер:
И обжим:
Бонус
Все фотографии из статьи (и многие не вошедшие) вы можете посмотреть в оригинальном разрешении в альбоме Picasa.
И вы можете подписаться на меня, чтобы не пропускать новые статьи в моем профиле (кнопка “подписаться”)
Электрика, электромонтажные разъемы, клеммные колодки
Товары Электрический Соединители проводки Клеммные колодки
Клеммные колодки
- Сименс
- Ваго
- 16 А
- 30 А
- 32 А
- 41 А
- 6,3 А
- 6,3/16 А
- 76 А
- C-рейка/DIN-рейка
- DIN-рейка
- 250 В переменного тока
- Предохранитель 250 В переменного тока/мост 800 В переменного тока
- 250/800 В переменного тока
- 400 В
- 800 В
- 800 В переменного тока
- от 0,14 до 4 кв. мм
- от 0,25 до 2,5 кв.мм
- от 0,75 до 1,5 мм
- от 12 до 4 AWG
- от 14 до 8 AWG
- от 18 до 10 AWG
- от 18 до 14 AWG
- от 0,14 до 4 кв.
ммпоиск прозрачный
Сравнение Элементы Отмена
Фильтр
сравнивать
WAGO 222-412, Стандартная клеммная колодка, Серая, 2 контакт(-ов), Монтаж на Кабель
Locke# P9114
MFG# 222-412
Wago
сравнивать
Стандартная клеммная колодка WAGO 222-413, серая, серия 222, 3 контакта, монтаж на кабеле
Locke# P9115
MFG# 222-413
Wago
сравнивать
WAGO 222-415 Стандартная клеммная колодка, серая, серия 222, 5 контакт(-ов), монтаж на кабель
Замок# P9116
MFG# 222-415
Ваго
сравнивать
Siemens 8Wh30036AF00 Изолирующая клеммная колодка, 400 В, 16 А, провод от 0,25 до 2,5 кв.
мм, монтаж на DIN-рейку
Locke# Q4068
MFG# 8Wh30036AF00
Siemens
сравнивать
Клеммная колодка с предохранителем Siemens 8WA1011-1SF12, 250/800 В переменного тока, 6,3/16 А, провод от 18 до 14 AWG, 1 полюс, монтаж на C-рейку/DIN-рейку, для предохранителя 5 мм X 20 мм
Locke# Q4156
MFG# 8WA10111SF12
Siemens
сравнивать
Siemens 8WA1011-1SF13 Клеммная колодка для предохранителей со светодиодом, 24 В перем. тока/пост. тока, предохранитель 250 В/мост 800 В перем.
Locke# Q4157
MFG# 8WA10111SF13
Siemens
сравнивать
Клеммная колодка с предохранителем Siemens 8WA1011-1SF15 со светодиодом 230 В, 250 В переменного тока, 6,3 А, 0,75 мм, провод 1,5 мм, монтаж на DIN-рейку, для предохранителя 5 мм X 20 мм
Locke# Q4158
MFG# 8WA10111SF15
Siemens
сравнивать
Siemens 8WH9000-1PA00 Клеммная крышка, для использования с 8WH от 2,5 до 10 кв.
мм сквозных винтовых клемм, клеммная колодка ALPHA FIX, винтовое соединение, серая
Locke# Q4159
MFG# 8WHPA00
Siemens
сравнивать
Siemens Sentron ALPHA 8WH9003-2SA00 Крышка, для использования с ALPHA FIX 8WH6 3 точки зажима, 4 кв. мм iPo вставные клеммные колодки сквозного типа, DIN-рейка M
Locke# Q4160
MFG# 8WHSA00
Siemens
сравнивать
Крышка Siemens Sentron 8WH9000-1QA00, для использования с двухъярусными винтовыми клеммными колодками ALPHA FIX 8Wh2 площадью от 2,5 до 4 кв. мм, монтаж на DIN-рейку, серая
Locke# Q4161
MFG# 8WHQA00
Siemens
сравнивать
Одноуровневая стандартная клеммная колодка Siemens 8WA1011-1DG11, 800 В перем. тока, 32 А, провод от 18 до 10 AWG, установка на C-рейку/DIN-рейку
Locke# Q4164
MFG# 8WA10111DG11
Siemens
сравнивать
Siemens 8WA1011-1Dh21 1-уровневая стандартная проходная клеммная колодка, 800 В переменного тока, 41 А, провод от 14 до 8 AWG, монтаж на DIN-рейку
Locke# Q4165
MFG# 8WA10111Dh21
Siemens
сравнивать
Одноуровневая стандартная клеммная колодка Siemens 8WA1204, 800 В перем.
