Дифференциальный автомат. Виды и работа. Устройство

Рассмотрим один из видов защиты – автомат дифференциального тока, или дифференциальный автомат. Это устройство включает в себя функции устройства защитного отключения и автоматического выключателя. Оно обеспечивает защиту контролируемой цепи от токов короткого замыкания и перегрузочных токов, работая в качестве автоматического выключателя. Также дифференциальный автомат защищает человека от возможного удара электрическим током в результате токов утечки, не допускает пожара вследствие повреждения изоляции токоведущих элементов электроустановки, выполняя при этом функции УЗО.

Разделение дифавтоматов на виды осуществляется по их характеристикам.

Тип электрической сети

Все устройства защиты выбирают по числу фаз электрической сети. Существуют дифференциальные автоматы для эксплуатации в однофазной сети 220 вольт, для трехфазной сети 380 вольт. На корпусе устройства есть соответствующее обозначение. Трехфазные модели оснащены нулевым полюсом и тремя полюсами фаз. Его размеры значительно больше, в отличие от однофазной модели, на которой имеется полюс фазы и ноля. На первой картинке слева – однофазный автомат, справа – трехфазный.

Параметры тока

Номинальный ток обозначается буквой «С» рядом с числом нагрузки тока в амперах.

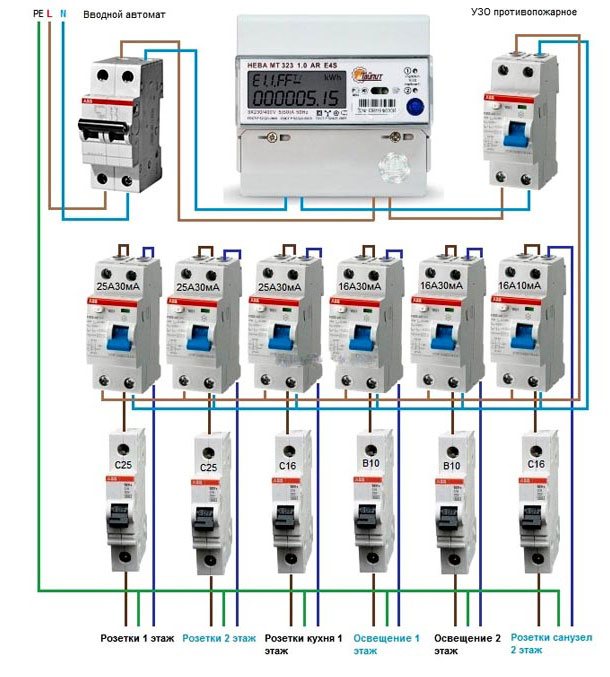

В быту популярными стали дифавтоматы С16. Остальные виды используются реже. Ток утечки обозначается символом Δ, а справа от этого символа указывается ток в миллиамперах. В цепях освещения чаще всего используются дифавтоматы с номинальным значением тока утечки 10-30 мА. Из них для одиночных сетей применяют автоматы на 10 мА, а в групповых сетях на 30 мА. Защита с номинальным током утечки 100-300 мА применяется для входных дифавтоматов.

Многие потребители в момент запуска расходуют намного больше энергии, чем при дальнейшей работе. Такие токи называют пусковыми. Они во много раз могут превосходить эксплуатационные токи.

Для того, чтобы не прекращалась подача электроэнергии при запуске мощного электродвигателя, дифференциальный автомат работает так, что отключение выполняется только при значительном превышении его номинального тока.

По параметру тока, при котором срабатывает защита при запуске мощных потребителей, дифференциальные автоматы делятся на типы:

• В – выдерживает перегрузку от 3 до 5 раз.
• С – перегрузка от 5 до 10 раз.
• D – отключение питания происходит при возрастании тока от 10 до 20 раз.

Если к сети питания подключено малое количество устройств с небольшой мощностью, то лучше всего подходит тип В. В городских квартирах и домах рекомендуется подключать дифференциальные автоматы типа С. На промышленных производствах, оснащенных силовым оборудованием, устанавливают защиту типа D. Тип защиты обозначается рядом с током номинала на корпусе автомата.

Класс защиты

Этот параметр означает, на какие виды токов реагирует дифференциальный автомат.

AC — Для синусоидального переменного тока
A  — Для синусоидального переменного и пульсирующего постоянного
B  — Для переменного, импульсного, постоянного и сглаженного постоянного
S  — Выдержка времени отключения 200-300 мс
G  — Выдержка времени отключения 60-80 мс

В квартирах и собственных домах чаще всего применяются типы защит АС и А. Из них наиболее распространена защита А-класса, так как основная часть устройств потребителей оснащена электронным управлением. Например, светодиодная подсветка и некоторые виды люстр управляются с помощью электроники. АС-класс устанавливают в загородных дачах и домах, не имеющих электронных устройств.

Класс ограничения тока и отключающей способности

Дифференциальный автомат имеет класс токоограничения, по которому можно определить быстродействие обесточивания линии питания при появлении критических значений тока.

Класс токоограничения имеет цифровое обозначение:

• 1 – медленный.
• 2 – средний.
• 3 – быстрый.

С повышением класса возрастает и стоимость дифавтомата. В прямоугольнике изображена отключающая способность, а класс токоограничения под ней в квадратике.

Условия эксплуатации

Основная часть дифавтоматов эксплуатируется в теплых отапливаемых помещениях, и рассчитана на работу в диапазоне -5 +35°C. Если дифференциальный автомат необходимо установить вне помещения, то применяют другой тип автоматов, так как в зимнее время температура может опуститься до более низких значений. Для таких случаев существуют морозоустойчивые автоматы, способные работать при более низких температурах.

На корпусе таких автоматов имеется специальный значок снежинки.

При всех аналогичных характеристиках морозоусточивые модели имеют стоимость выше, по сравнению с другими моделями.

Внутреннее устройство

Конструкция дифавтомата может быть электронной или электромеханической. Электронные модели получают питание от фазного провода. При отсутствии электроэнергии такие дифавтоматы не способны выполнять свои функции. Поэтому наиболее надежными считаются электромеханические автоматы, которые для работы не нуждаются в отдельном источнике электроэнергии, и могут работать в любой ситуации.

Чтобы самостоятельно проверить тип дифавтомата, понадобится простая батарейка и два куска провода. Один отрезок провода необходимо подключить к одному полюсу батарейки, а второй проводник ко второму полюсу.

Далее, включаем автомат и оголенными концами проводников касаемся контактов автомата вверху и внизу, создавая эффект замыкания и утечки тока. Если защита сработала, то дифавтомат является электромеханическим, так как он способен функционировать и выполнять свои задачи без внешнего питания.

Устройство и принцип работы

Дифференциальный автомат состоит из защитной и рабочей части. Защитная часть автомата представляет собой модуль дифзащиты, который отвечает за ток утечки на землю (дифференциальный ток). Также, в модуле происходит преобразование электрического тока в механическое воздействие на специальную рейку, которая выключает питание. Этот механизм и является рабочей частью дифавтомата.

Модуль защиты обеспечивается питанием путем последовательного подключения с автоматическим выключателем. Модуль защиты оснащен вспомогательными устройствами, такими как электронный усилитель, с обмоткой электромагнитного сброса, а также дифференциальный трансформатор, который выявляет остаточный ток.

Чтобы проверить работоспособность модуля защиты, корпус дифавтомата оснащен кнопкой «Тест». Если нажать на эту кнопку, то происходит имитация тока утечки, и при исправном автомате питание должно отключиться.

В дифавтомате в качестве датчика дифференциального тока используется специальный трансформатор, так же как и в устройстве защитного отключения. Действие этого трансформатора заключается в преобразовании тока утечки в проводах, которые подают электроэнергию на устройство защиты.

Если нет неисправностей изоляции проводов, либо к токоведущим элементам никто не прикоснулся, то тока утечки нет. При этом в проводниках фазы и ноля протекают одинаковые токи.

Такими токами наводятся одинаковые магнитные потоки, направленные навстречу друг другу, в магнитопроводе трансформатора. В итоге во вторичной обмотке ток равен нулю, а магнитоэлектрическая защелка, являющаяся чувствительным элементом, не срабатывает.

При появлении утечки тока, например, если кто-то прикоснулся к проводу фазы, либо повредилась изоляция, нарушается баланс магнитных потоков и тока.

В это время во вторичной обмотке появляется электрический ток, приводящий в движение магнитоэлектрическую защелку, которая действует на расцепляющий механизм автомата и систему контактов.

Похожие темы:

• Дифференциальные автоматы (Часть 2). Подключение и применение
• Устройство защитного отключения (Часть 1). Виды и типы. Маркировка
• Устройство защитного отключения (Часть 2). Работа и устройство
• Реле тока. Виды и устройство. Работа и как выбрать. Применение
• Реле контроля напряжения. Виды и работа. Как выбрать и установить
• Электрические автоматы. Виды и работа. Характеристики
• Дифавтомат или УЗО-что выбрать. Функциональное различие
• Автоматические выключатели. Виды и устройство. Работа и применение

Надо ли покупать УЗО/Дифавтоматы типа A? | ЭЛЕКО

В большинстве современных магазинов электрики на прилавках в основном можно встретить только УЗО типа «AC». УЗО типа “А” встречается редко и имеет более высокую цену. Давайте разберёмся зачем нужен тип “А” и в каких случаях нужно выбирать именно его.

Подробнее узнать о принципе работы УЗО и дифавтоматов, схемах их подключения и многом другом Вы можете в нашей статье «Защита от поражения электрическим током. УЗО и дифференциальные автоматы»

Устройство защитного отключения типа «AC» срабатывает при возникновении переменного синусоидального тока утечки в защищаемой цепи. Такое устройство позволит Вам избежать контакта с электрическим током при повреждении изоляции в большинстве простых и недорогих бытовых приборов или непосредственном контакте с поверхностью находящейся под напряжением сети переменного тока ~220В.

Устройство защитного отключения типа «А» срабатывает при утечках как переменного синусоидального тока, так и утечках пульсирующего постоянного тока. Оба этих вида тока могут оказаться на корпусе современных бытовых приборов, имеющих в цепи инверторные блоки.

УЗО типа «AC» способно защитить Вас только от синусоидального переменного тока, а УЗО типа «A» защитит Вас и от пульсирующего постоянного и от синусоидального переменного тока.

Какие устройства могут быть источниками пульсирующего постоянного тока в квартире, доме или коммерческом помещении? Давайте посмотрим:

• Стиральные машины.
  Практически все современные стиральные машины имеют инверторный мотор. Сами производители стиральных машин рекомендуют для их безопасной эксплуатации устанавливать защитные устройства типа «А».
• Холодильники и кондиционеры.
  Половина продаваемых в магазинах холодильников и кондиционеров нового типа имеет инверторный компрессор.
• Микроволновые печи.
  Современные инверторные микроволновые печи позволяют плавно регулировать мощность излучателя волн, в отличие от старых СВЧ печей, где мощность подогрева осуществляется попеременным включением – выключением излучателя. Такая плавная регулировка позволяет равномерно подогревать и приготавливать пищу.
• Посудомоечные машины.
  Инверторный двигатель обеспечивает новейшим посудомоечным машинам более тихую работу, большой срок службы и увеличивает их энергоэффективность.
• Обогреватели.
  Основным преимуществом инверторных обогревателей по сравнению с обычными является более равномерный и плавный обогрев, а также пониженная шумность работы.
• Помимо бытовых устройств, инверторные блоки применяют в сварочных аппаратах, насосах, пускорегулирующей аппаратуре и др. приборах.

Таким образом, УЗО и дифференциальные автоматы типа «А» являются основным гарантом того, что у себя дома Вы и ваши близкие будете защищены от поражения электрическим током, имея дело с неисправными бытовыми приборами и находящимися под напряжением частями.

Выбрать подходящее Вам УЗО или нужный дифференциальный автомат Вы можете а нашем каталоге по ссылкам:

“Устройства защитного отключения”

“Дифференциальные автоматы”

Элеко – Интернет магазин электрики в Иркутске www.eleko.pro

Роман Баранов, 21 апреля 2021 года

При использовании этой статьи ссылка на страницу исходной статьи обязательна
