Виды кабелей и проводов и их назначение: Виды электрических кабелей и проводов

Классификация кабелей и проводов: особенности + фото

Содержание

• 1 Классификация кабелей и проводов
• 2 Силовые кабели
  • 2.1 Кабель ВВГ
  • 2.2 Кабель NYM
  • 2.3 Кабель КГ
  • 2.4 ВББШв
• 3 Провода
  • 3.1 Провод ПБПП (ПУНП)
  • 3.2 Провод ПБППг (ПУГНП)
  • 3.3 Првод ППВ
  • 3.4 Провод АПВ
  • 3.5 Провод ПВ1 и ПВ3
  • 3.6 Провод ПВС
  • 3.7 Провод ШВВП
• 4 Кабели для передачи информации
  • 4.1 Антенные кабели
  • 4.2 RG-6
  • 4.3 Кабель РК 75
  • 4.4 RG
  • 4.5 Компьютерные кабели

Классификация кабелей и проводов на данный момент разнообразна, каких только не существует. Хочу заметить, что есть и обычные модификации. Человек, когда пытается найти для себя нужный кабель, всегда сталкивается со сложностями. Поэтому в данной статье я решил собрать весь класс проводов и кабелей. Надеюсь, что эта статья будет полезна всем и поможет сделать правильный выбор.

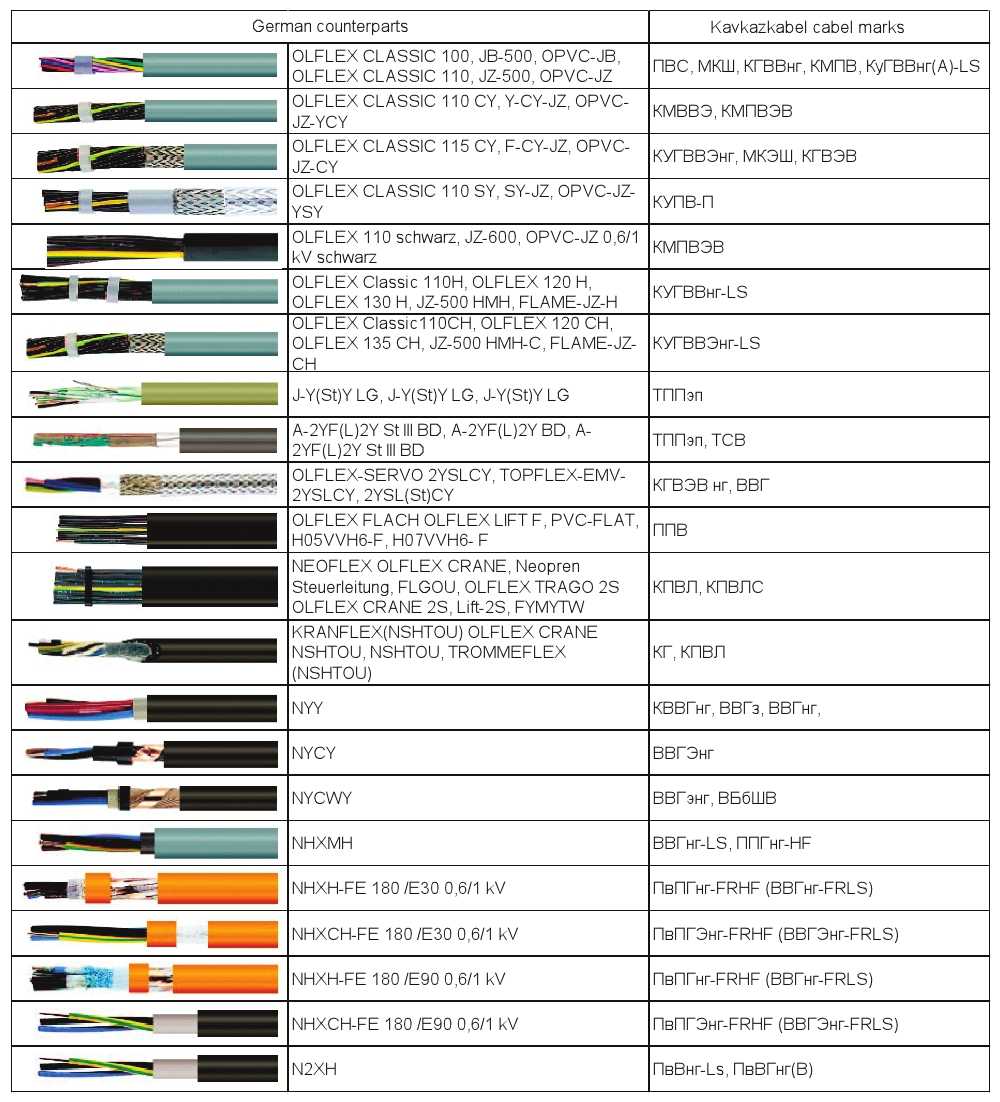

Классификация кабелей и проводов

Силовые кабели

Кабель ВВГ

Силовой кабель ВВГ состоит из изоляции ПТЖ и имеет оболочку из ПВХ. В средине медная жила, она не имеет защиты. Кабель применяется для распространения электрического тока, рабочее напряжение составляет 600-1000 Вольт, при этом частота – 50 Герц. Количество жил может быть разное в зависимости от модификации, обычно от 1 до 5. Сечение – 1.5 до 2.4 миллиметров.

Кабель ВВГ

Данный кабель широко применяется практически во всех сферах, рабочее напряжение всегда составляет +50 -50 градусов. Не боится влаги и устойчив ко всем внешним агрессивным веществам.

Разновидности ВВГ:

• АВВГ – характеристики те же, но в средине алюминиевая жила;

  Кабель АВВГ

• ВВГнг – хорошая защита от горения;
• ВВГнг LS – редкий экземпляр на нашем рынке;

  Кабель ВВГнг LS

• ВВГп – одна особенность, плоское сечение кабеля;
• ВВГз – пространство между изоляцией и жилами из резиновой смеси.

Кабель NYM

Кабель NYM

Требования к проводам и кабелям этой модели особенные, ведь именно он считается повышенной прочности. Все жилы только медные, их количество от 2 до 5. В тоже время сечение от 1.5 до 1.6 мм. Предназначается для проведения различных осветительных систем. Не боятся влаги и устойчивы ко многим внешним факторам, рабочая температура от -50 до +70 . Один большой минус – плохо выдерживает прямые солнечные лучи, лучше его накрывать от них. Прочитайте, как нарастить кабель NYM.

Кабель КГ

Если говорить за обозначение кабелей и проводов данной модели, то здесь все предельно просто – кабель гибкий. Рабочее напряжение до 1000 Вольт, переменное 660 Вольт. Все жилы медные, легко гнуться. Жилы: от двух и до пяти. Изоляция резиновая.

Кабель КГ

ВББШв

Классификация кабелей и проводов данного вида означает, что это силовой кабель. Предназначается для проведения электричества для различных стационарных установок, или к отдельным объектам.

Кабель ВББШв

• Жилы медные;
• Количество жил от 1 до 5;
• Сечение составляет от 1,2 до 2,4 мм;
• ТПЖ изоляция;
• Защитное покрытие ПВХ;
• Рабочая температура: -50 +50;
• Устойчив в влаге (98%).

Модификации:

• АВББШв – алюминиевая жила;
• ВББШвнг – кабель не горит;
• ВББШвнг-LS – кабель не горит и здесь низкое газо и дымовыделение.

Провода

Провод ПБПП (ПУНП)

Плоский провод, здесь только медные однопроволочные жилы. Применяется для прокладки различных осветительных систем и для монтажа розеток и выключателей. Из него можно сделать и ответвление провода.

Провод ПБПП (ПУНП)

• Покрытие – ПВХ;
• 2-3 жилы;
• Сечение от 1.5 до 6 мм;
• Напряжение номинальное 250 Вольт;
• Чистота 50 Герц;
• Температура работы: -15 до +50.

Провод ПБППг (ПУГНП)

Классификация кабелей и проводов данной модели отличается от предыдущего варианта только тем, что здесь все жилы многопроволочные. Остальные характеристики полностью совпадают.

Провод ПБППг (ПУГНП)

Првод ППВ

Данный провод медный. Применяется при прокладке силовых линий и стационарных систем освещения. Провод не боится агрессивных веществ и не подвергается горению.

Провод ППВ

• Сечение: 0.75-6 мм;
• Количество жил: от двух до трех;
• Номинальное напряжение – 450 Вольт;
• Частота: 400 Герц;
• Температура работы: от -50 до +70 градусов;
• Влагостойкий.

Провод АПВ

Применяет практически во всех известных сферах монтажа силовых и осветительных систем. Прокладывается только в пустотах, трубах или других подобных приспособлениях.

Провод АПВ

• Изоляция ПВП;
• Сечение: 2.5 – 16 мм;
• Алюминиевый одножильный провод;
• Температура: -50 + 70;
• Влагостойкий.

Провод ПВ1 и ПВ3

Такие типы электрических проводов и кабелей очень схожи друг с другом, единственная разница – это материал жилы, может быть алюминий и медь. Применятся только для установки различных осветительных и силовых систем.

Провод ПВ1 и ПВ3

• Защита ПВП;
• Материал – медь или алюминий;
• Радиус изгиба – 6 метров;
• Сечение начинается с 0.75.

Провод ПВС

Классификация кабелей и проводов данного типа считается самой популярной. Ведь данный кабель применяется для подключения различного электроустройств, розеток, выключателей, по мощности практически нет никаких ограничений.

Провод ПВС

• Медный провод;
• Сечение: от 0.75 до 16 мм;
• Количество жил: от 2 до 5;
• Рабочее напряжение – 380 Вольт;
• Температура от -40 до +40;
• Частота: 50 Герц.

Провод ШВВП

Данный вид проводов используется для присоединения бытовой техники, и осветительных приборов, которые имеют небольшое напряжение.

Провод ШВВП

• Защита ПВХ;
• Жил: от двух до трех;
• Сечение: от 0.5 до 0.75 мм;
• Рабочее напряжение: 380 Вольт;
• Частота: 50 Герц.

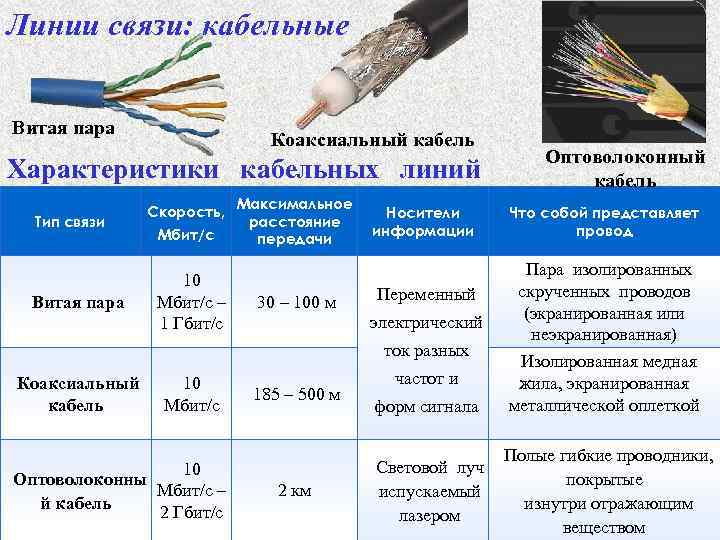

Кабели для передачи информации

Антенные кабели

RG-6

Предназначается для передачи сигналов электронной аппаратуры. Данный кабель коаксиальный, медная жила, которая имеет сечение 1 мм. Изоляция из полиэтилена.

Кабель RG-6

Кабель РК 75

Считается лучшим для передачи видеосигнала на различные антенны и видеокамеры. С помощью него можно передавать сразу несколько источников.

Кабель РК 75

Кабель РК 75 в разрезе

RG

У него существует множество разновидностей. Главная особенность – устойчив к температуре, и различным ударным нагрузкам.

Компьютерные кабели

Это те кабели, которые подключаются к компьютеру. Их возможности практически безграничны, собой представляют витые пары. Каждый имеет изоляции ПВХ, дополнительно такие кабеля могут оснащаться влагостойкими оболочками.

Витая пара

Витая пара схема

Можно выделить следующих представителей:

• UTP;
• FTP;
• S/FTP;
• STP.

Будет интересно: Как изолировать провод.

виды электрических проводов, типы проводки

Современная промышленность, выпускающая электротехнику, готова предложить потребителю огромный ассортиментный кабельной продукции. Каждый вид эл. кабеля или тип провода используется для решения конкретной профессиональной задачи электрификации объекта. Каждый человек, решивший выполнить монтаж электропроводки, вскоре поймет, что для таких работ чаще всего используются медные и алюминиевые проводники.

• Основные разновидности
• Изделие для силовых линей
• Средняя электрификация
• Материал для сетей освещения
• Самонесущий электрический провод
• Разновидности шнуров
• Плоский вид ПБПП
• Изготовления ППВ и АПВ

Основные разновидности

Медь и алюминий — это самые дешевые цветные металлы, оптимально подходящие для производства проводов по своим техническим и конструктивным характеристикам. Конечно, вполне можно изготовить кабель из золота, но цена этого продукта будет запредельной. Кабельные изделия и виды электрических проводов для монтажа электрической проводки в жилых и других объектах делятся на несколько типов:

• мощные силовые электрические кабели;
• специальные самонесущие кабели;
• электрические провода для скрытой и открытой проводки;
• монтажные проводники и так далее.

Спектр основных характеристик таких электротехнических изделий разнообразен. Вся кабельная электротехническая продукция делится на категории не только по своему назначению, но и по типу изоляционного слоя, структуре токоведущих проводников и металлу, из которого они изготовлены, конструктивным особенностям и другим параметрам.

Правильный выбор электрического кабеля или провода — это очень ответственное дело, от которого зависит безопасность недвижимости и собственное здоровье. Поэтому для тех, кто не хочет столкнуться с такими катастрофическими событиями, как короткое замыкание, пожар или поражение электрическим током, рекомендуеся тщательно выбирать электротехническую продукцию, соответствующую ПЭУ (правилам устройства электроустановок).

Изделие для силовых линей

Мощный кабель для силовых линий — это одножильное или многожильное электротехническое изделие, предназначенное для снабжения электрической энергией стационарных потребителей, таких как частный дом, квартира, дача или передвижное оборудование. Силовой кабель соединяет главный распределительный щит или линию электропередач с конечным пользователем. Независимо от области использования и технических характеристик, его конструкция состоит из следующих обязательных элементов, являющихся его основой:

• одной или нескольких металлических жил, предназначенных для передачи тока;
• изоляционного слоя, обеспечивающего защиту токопроводящих элементов;
• внешней оболочки, служащей для защиты всей конструкции кабеля в целом.

Кроме этих главных конструктивных частей силовых кабельных изделий, они могут включать в себя дополнительные элементы. Они будут очень разнообразны. Какие бывают дополнения:

• поясная внешняя изоляция;
• экранирующий слой;
• броня с подушкой под нее.

Конструкция силового кабеля зависит от его назначения, сферы использования и условий эксплуатации. Все эти факторы отражены в цветовой маркировке и названии изделий.

При выборе материала необходимо учитывать многие факторы: условия эксплуатации, тип и вид монтажа, а также соответствие нормам ПЭУ. Это обусловлено тем, что различные марки кабельной продукции имеют как достоинства, так и недостатки, которые нужно брать в расчет при покупке.

Средняя электрификация

Основное назначение силового кабеля ВВГ — это электрификация объектов с напряжением в сети до 1 тыс. вольт. Эта марка особенно популярна для выполнения внутреннего монтажа электропроводки. ВВГ — это медный кабель с изоляцией жил поливинилхлоридом, и внешней изоляцией в виде кембрика из того же материала, а буква «Г» говорит о том, что он гибкий. количество жил изделия может быть от двух единиц до пяти. Срок службы этой продукции может достигать свыше 30 лет. Силовой кабель ВВГ выпускается в разных исполнениях:

• АВВГ — с токоведущими проводниками из чистого алюминия;
• ВВГнг — в защитном кожухе из огнеупорного материала;
• ВВГп — изделие плоского вида и другие.

Цвет внешней изоляции у большинства изделий черный, а для каждой жилы предусмотрена собственная цветовая гамма, соответствующая маркировке по стандарту: желтая с зеленой полосой для проводников РЕ, для жил N синяя или белая с синей полосой, а для фазовых жил абсолютно белая. Силовой кабель ВВГ почти полностью соответствует своему импортному аналогу, выпускаемому по зарубежному стандарту DIN.

Материал для сетей освещения

Провод NYM используется для монтажных работ при прокладке сетей освещения и силовых электросетей как в жилых, так и промышленных помещениях. Максимальное значение напряжения, при котором можно применять изделие, не должно превышать 660 вольт.

Кабель можно эксплуатировать на открытом пространстве, но следует учитывать, что его изоляция подвергается разрушению под воздействием солнечных лучей. Поэтому кабель NYM необходимо защищать специальной гофрой или другой защитной оболочкой. Главной особенностью этого изделия является то, что оно снабжено специальным наполнителем внутри внешней оболочки, который обеспечивает полную герметизацию жил.

В отличие от силового кабеля отечественной разработки ВВГ, провод NYM выпускается только в круглом исполнении с монолитными медными жилами. Этот факт дает ему преимущество при обычном электромонтаже, но его очень неудобно укладывать в штробы скрытой разводки. Во всем остальном кабель NYM является полным аналогом ВВГ.

Внешняя и внутренняя изоляции изделия изготовлены из термостойкого ПВХ (поливинилхлорида). Их цвет для внешней оболочки в основном черный, а изоляция токоведущих жил имеет следующую раскраску: черную, желтую с зеленой полосой, коричневую, а также серую и синею. На русском языке изделие не имеет буквенного обозначения.

Самонесущий электрический провод

Силовой кабель СИП — это провод с надежной изоляцией жил, само название которого говорит о его специфических свойствах. Главной его особенность является то, что он может выдерживать большие механические нагрузки. К тому же изоляционный слой изделия изготовлен из прошитого полиэтилена, который стойко переносит воздействие солнечных лучей и повышенной влажности.

Исходя из этих свойств, СИП великолепно подходит для монтажа ЛЭП на открытом пространстве и ответвлений от них при электрификации различных объектов как жилых, а также небольших промышленных и торговых. Этот тип кабельной продукции постепенно вытесняет с рынка алюминиевые провода без изоляции марок «А» и «АС», которые повсеместно использовались для прокладки воздушных линий электропередач в недалеком прошлом.

Кабель СИП выпускается только с жилами из чистого алюминия, которые не имеют дополнительного общего изолирующего слоя. Площадь сечения проводников изделия может быть от 16 до 150 кв. мм. Маркировка этого кабеля не привязана напрямую к количеству токоведущих жил.

К примеру, СИП-1 — это трехжильный кабель, нулевой токоведущий проводник которого является одновременно несущим. В обозначенном номере изделия зашифрована вся информация о продукции. СИП довольно специфичная кабельная продукция. При его монтаже необходимо использовать специальную арматуру: анкерные специализированные кронштейны, особые зажимы для соединения и так далее.

Разновидности шнуров

Для многих потребителей термины кабель и провод являются синонимами, но это не совсем так. Кабель — это сложное электротехническое изделие, как правило, с несколькими слоями изоляции и отдельной оболочкой для токоведущих жил. Электрические провода и шнуры намного проще по своим конструктивным характеристикам. Чаще всего они имеют один слой изоляции, редко два, а иногда выпускаются и вовсе без изоляционного слоя. Назначение у этих двух видов продукции тоже разное. кабель предназначен для передачи тока большой мощности.

Провода используются в сетях и устройствах с напряжением не более 380 В, хотя они могут выдержать и более высокие значения.

Среди всего разнообразия такой продукции наибольшую популярность у потребителя завоевали следующие марки: ПБПП, ПБППг, АПУНП, ППВ, АПВ, ПВС и ШВВП. Эти электрические провода используются для различных целей. Виды проводов:

• для монтажа внутренних электрических сетей;
• для подключения приборов и оборудования;
• для заземления и др.

Следует знать конструктивные особенности и области применения этих самых востребованных на сегодняшний день марок электротехнической продукции.

Плоский вид ПБПП

Это плоский электрический провод с двумя или тремя монолитными жилами из меди. Внешний защитный слой и изоляция проводников изготовлены из ПВХ. Площадь сечения проводников от 1.5 до 6 кв. мм. Температура эксплуатации изделия от -15 до +50 °C с напряжением в сети до 250 В.

Используется электрический провод для внутренней проводки при монтаже систем освещения и питания розеток. Существуют модификации этого изделия: ПБППг и АПУНП. Буква «г» в маркировке означает, что этот провод гибкий и его токоведущие проводники многопроволочные. Модификация с первой буквой «А» — это провод с алюминиевыми жилами.

Провод ПБПП получил очень широкое распространение, так как он отлично подходит для подключения освещения, монтажа электрических розеток и выключателей, а также для решения других электротехнических задач. Это изделие поистине универсальный проводник электрического тока, который пользуется высокой популярностью за счет своего отличного качества. Провод ПБПП рекомендован для использования при проведении электромонтажных работ в частном доме, квартире или на даче.

В основном провода марки ПБПП всех модификаций применяются в домашних и бытовых сетях. они отлично подходят для монтажа внутренней проводки, но все же не следует их использовать как замену силовым кабелям. При покупке этой продукции следует соблюдать осторожность, так как достаточно часто встречается неправильная маркировка проводов этих марок.

Изготовления ППВ и АПВ

Провод ППВ — это плоская электропроводка с монолитными жилами из меди в ПВХ изоляции с перемычками между проводниками. Количество токоведущих проводников — два или три с площадью сечения от 0.75 до 6.0 кв. мм. Температурный диапазон эксплуатации изделия составляет от -50 до +70 °C с напряжением в сети до 450 В и влажностью воздуха до 100%. Провод можно использовать в сетях освещения, а также в силовых линиях. Модификацией этого электротехнического изделия является провод электрический АППВ с жилами из алюминия.

АПВ — это самый востребованный алюминиевый провод с одной жилой в ПВХ изоляции круглой формы с площадью сечения от 2.5 до 16 кв. мм для монолитной жилы и от 25 до 95 кв. мм для многопроволочной. Влагостойкий, обладает повышенной прочностью и устойчив к любым механическим нагрузкам.

Разумеется, это только маленькая часть всего ассортимента кабельной и проводной электротехнической продукции, самой популярной на рынке. Сложно подробно рассмотреть все типы и виды проводов и кабельных изделий. Но знание их маркировки и технических характеристик помогут при выборе такой продукции.

типов компьютерных кабелей | 7 основных основных типов компьютерных кабелей

В компьютерной системе есть несколько различных частей, которые подключены к системе. Эти части могут быть непосредственно подключены к материнской плате компьютерной системы, или может потребоваться кабель для подключения частей компьютера к системе. Эти части могут быть цифровыми камерами, жесткими дисками, мышами или другими устройствами. На рынке представлены различные типы кабелей, такие как кабель HDMI, кабель VGA, кабель DVI, кабель Ethernet, кабель PS/2, аудиокабель 3,5 мм, кабель USB и кабель питания компьютера.

Типы компьютерных кабелей

Вот список типов компьютерных кабелей

1. Кабель HDMI

HDMI (Медиа-интерфейс высокой четкости) — это тип компьютерного кабеля, который используется для передачи видео- и аудиосигналов высокой четкости. С помощью кабелей HDMI можно легко передавать аудио- и видеосигналы без ущерба для качества изображения, а с помощью этого кабеля можно отправлять кристально чистые изображения. Кабели HDMI используются для подключения кабельных коробок, телевизоров, DVD-плееров, медиастримеров и других электронных устройств. Все типы устройств Av могут быть подключены к одному стандартному кабелю, который является кабелем HDMI. Кроме того, один кабель HDMI способен одновременно передавать как аудио, так и видеосигналы.

2. Кабель VGA

Кабель VGA (Video Graphics Ray) — это еще один тип компьютерного кабеля, который используется для передачи видеосигналов и используется для соединения монитора и процессора компьютера. Кабель VGA также можно использовать в телевизорах высокой четкости. Вся информация, отображаемая на мониторе, поступает по кабелю VGA. В подключаемом кабеле всего 15 контактов, которые имеют три ряда по 5 контактов в каждом. При этом кабель легко вставляется в монитор, а другой конец закрепляется в процессоре компьютерной системы.

3. Кабель DVI

Кабели DVI используются для подключения ЖК-монитора и видеокарты. Используя этот кабель, пользователь может видеть изображение высокого качества без каких-либо помех. Кабель DVI в основном используется в ЭЛТ-мониторах с разъемом VGA. Этот кабель передает цифровые и аналоговые сигналы в компьютерную систему. Кабель DVI достаточно подходит для цифровых и аналоговых соединений. Кабель DVI можно легко отличить, будь он аналоговым или цифровым, по наличию на кабеле плоского штыря. Если у плоского штырька четыре контакта вокруг, то это аналог DVI, а есть только плоский штырек, то это цифровой DVI.

4. Кабель Ethernet

Кабель Ethernet — это тип компьютерного сетевого кабеля, который используется для проводной сети. Кабель Ethernet используется для подключения коммутаторов, мониторов, ПК к LAN (локальной сети). Длина и долговечность кабеля Ethernet характеризуют качество соединения. Если кабель слишком длинный и непрочный, он будет содержать плохое качество сигнала. И из-за этого фактора на рынке представлены различные типы кабелей Ethernet. Кабели Ethernet подключаются к порту Ethernet на материнской плате. Кабель Ethernet выглядит как телефонный кабель, но содержит больше проводов, чем телефонные кабели. В кабеле Ethernet восемь проводов, и на рынке они могут быть разных цветов.

5. Кабель PS/2

Кабель PS/2 — это стандартный кабель для подключения мыши и клавиатуры к компьютеру. Длина кабеля PS/2 достаточна для того, чтобы пользователь мог легко подключить мышь и клавиатуру к системе и использовать систему. В кабелях PS/2 всего 6 контактов и круглый разъем. Есть в основном два размера кабеля PS/2. Меньший размер является наиболее распространенным кабелем, но некоторые адаптеры можно использовать для преобразования его в больший размер. Этот кабель теперь заменен кабелями USB, поскольку они являются универсальными кабелями и могут быть легко подключены к любой системе.

6. Аудиокабель 5 мм

Аудиокабели 3,5 мм представляют собой тип компьютерных кабелей, которые используются в компьютерных аудиоприложениях. Этот кабель можно использовать для подключения мини-стерео аудиоустройства, звуковой карты ПК или любого портативного проигрывателя компакт-дисков к любому мультимедийному динамику. Этот кабель также можно использовать для подключения наушников к системе.

Зеленый порт предназначен для наушников и компьютерных динамиков. Синий порт предназначен для DVD-плеера, MP3-плеера, а розовый порт используется для подключения микрофонов.

7. Кабели USB

Кабель USB (универсальная последовательная шина) — это стандартный кабель, используемый для подключения универсальных устройств или персональных компьютеров. Он в основном используется для цифровой связи на короткие расстояния. Цифровые данные можно передавать с помощью USB-кабеля. В настоящее время кабель USB используется для зарядки таких устройств, как смартфоны, динамики Bluetooth, триммеры и многие другие. Кабели USB можно использовать для прямого подключения двух устройств. Кабель USB подключается к порту USB, имеющемуся в компьютерной системе. Мышь и клавиатура также подключаются к USB-порту, так как у них есть USB-кабели. Поскольку устройство подключено через USB-кабель, отсоединение USB-кабеля во время работы устройства может привести к повреждению устройства, поэтому всякий раз, когда возникает необходимость отсоединения USB-кабеля, сначала его следует безопасно извлечь, а затем быть удалены из системы.

Преимущества компьютерных кабелей

Ниже приведены некоторые преимущества, описанные ниже.

Компьютерные кабели могут использоваться для подключения различных устройств к системе и выполнения нескольких операций. Компьютерные кабели могут легко передавать через него цифровой и аналоговый сигнал. Некоторые компьютерные кабели способны передавать через них электроэнергию, как USB-кабель. С помощью компьютерного кабеля можно смотреть фильмы, играть в игры, слушать музыку и делать многое другое. Кабели Ethernet можно использовать для подключения компьютерной системы к Интернету.

Заключение

Каждый тип компьютерного кабеля имеет свои преимущества и может использоваться для разных целей. И все компьютерные кабели являются стандартными кабелями, что означает, что их можно использовать для подключения к любой системе. Производительность кабеля зависит от размера кабеля и долговечности кабеля.

Рекомендуемые статьи

Это руководство по типам компьютерных кабелей. Здесь мы подробно обсудим основную концепцию различных типов компьютерных кабелей, а также их преимущества. Вы также можете прочитать следующую статью, чтобы узнать больше –

1. Введение в компьютерную сеть
2. Карьера в области компьютерного программирования
3. Карьера в области компьютерных наук
4. Типы памяти в компьютере

Типы кабелей. Компоненты и классификация

Кабель Eclectic — это кабель, используемый для распределения и передачи электроэнергии. Электрический кабель используется для передачи высокого напряжения там, где использование воздушных линий невозможно.

Электрический кабель состоит из трех материалов:

• Проводник

• Диэлектрик

• Оболочка

Проводник обеспечивает токопроводящий путь в электрическом кабеле. Изоляция или диэлектрик выдерживает рабочее напряжение и изолирует проводник под напряжением от другого предмета.

Оболочка защищает кабель от всех внешних воздействий, таких как химические и огненные воздействия. Кроме того, он предотвращает повреждение электрического кабеля влагой.

Введение

Электрические кабели обычно изготавливаются из меди. Потому что электричество хорошо движется в меди. Медь не такая дорогая, как серебро, что облегчает работу. Иногда в производстве кабелей используется алюминий, потому что он дешевле меди. Кабель получается, когда много проводов соединяются вместе.

Электрические кабели представляют собой экранированные проводники, используемые для производства, передачи и распределения электроэнергии. Электрические кабели в цепи соединяются через разъемы. Комбинация кабелей и разъемов известна как кабельная сборка.

Проводник в кабеле несет электричество, а изолятор и оболочка защищают кабель от непреднамеренных замыканий и химических реакций. Кабели можно разделить на различные категории в зависимости от их различного использования и конструкции. Некоторые типы представляют собой коаксиальные кабели, витые пары, оптические волокна, соединительные кабели, силовые кабели, кабели для передачи данных и т. д.

Компоненты кабеля

Кабель должен состоять из следующих трех компонентов:

• Проводник: Проводящая часть используется для передачи электричества. Широко используемые проводники – медные и алюминиевые.

• Изолятор: Чтобы отделить проводники друг от друга и предотвратить непреднамеренные пути прохождения тока (например, короткое замыкание), провода экранированы изоляционными материалами. Для этого используются различные синтетические полимеры.

• Оболочка: Это еще один слой для защиты проводов от химических реакций с атмосферой. Распространенным материалом для оболочки является ПВХ (поливинилхлорид).

Классификация кабелей и цветов

Различные цвета проводов используются для разных целей. В цепях постоянного тока цвета:

• Красный: провода для положительного тока.

• Черный: провода отрицательного тока.

• Белый или серый: провода заземления.

(Изображение будет загружено в ближайшее время)

Для цепей переменного тока (мощность 120/208/240 Вольт),

• Черный: Линии фазы 1 окрашены в черный цвет. Эти провода предназначены для производства электроэнергии.

• Красный: Фаза 2 или провода передачи.

• Синий: Фаза 3 или провода распределения питания.

• Белый: нейтральные провода.

• Зеленый или зеленый с желтыми полосами: провода заземления.

(Изображение будет загружено в ближайшее время)

Различные типы электрических кабелей и их применение

Сетевые кабели: Сетевые кабели используются для соединения различных компонентов в сетевой системе. В зависимости от размера и структуры систем используются различные типы сетевых кабелей.

Ниже перечислены

• Коаксиальные кабели: Эти кабели (также называемые коаксиальными) состоят из проводящего сердечника, окруженного другим проводящим слоем. Оба слоя разделены диэлектриком или изолятором в виде коаксиального цилиндра. Вся установка снабжена внешней оболочкой для защиты. Коаксиальные кабели используются для передачи высокочастотных сигналов с минимальными потерями энергии в нескольких устройствах, таких как телевизоры, радиопередатчики, антенны и многие другие.

(Изображение будет загружено в ближайшее время)

(Изображение будет загружено в ближайшее время)

• Оптические волокна: Волокна имеют стеклянную сердцевину, окруженную некоторыми защитными слоями. Эти кабели используют полное внутреннее отражение для передачи света и, следовательно, имеют почти нулевое рассеяние энергии. Оптическое волокно имеет сердцевину внутри оболочки. Оболочка оптически реже, чем сердцевина. Передаваемая электромагнитная волна несколько раз отражается на границе раздела сердцевина-оболочка. Оптические волокна можно разделить на два типа: многомодовые волокна (ближнего действия) и одномодовые волокна (дальнего действия).

(Изображение будет загружено в ближайшее время)

• Силовые кабели: силовые кабели используются для передачи электроэнергии. Их можно использовать в качестве постоянной проводки в зданиях. Типы силовых кабелей: шнур питания, удлинительный кабель, витой, экранированный, удлиняемый, кабель связи и многие другие. Эти кабели можно использовать над землей или под землей.

• Типы компьютерных кабелей: Компьютерные кабели бывают силовыми и информационными. Шнуры питания используются для зарядки компьютера или ноутбука. Кабели для передачи данных могут быть типов DVI, VGA или HDMI. Кабели для передачи данных используются для передачи мультимедиа с одного устройства на другое.

Ленточные электрические кабели

Ленточные электрические кабели состоят из нескольких изолированных проводов, проложенных параллельно друг другу. Он используется для одновременной передачи нескольких данных. Например, в нем говорится, что ЦП с материнской платой соединены кабелем и обычно используются для соединения сетевых устройств.

Экранированные кабели

Экранированные кабели состоят из 1 или 2 изолированных проводов, покрытых тканым плетеным экраном или алюминиевой майларовой фольгой для лучшей передачи сигнала и устранения неоднородностей радиочастотной мощности и внешних помех. Эти кабели передают электрический ток высокого напряжения. Щит защищает его.

• Кабели с витой парой

Кабели с витой парой состоят из двух или более изолированных медных проводов, скрученных друг с другом и кодированных цветом. Кабели витой пары особенно используются в телефонных кабелях. По количеству проводов можно измерить устойчивость к внешним помехам.

• Коаксиальные кабели

Коаксиальные кабели изготавливаются из твердой меди или стальной жилы с медным покрытием. Покрытая часть заключена в металлическую оплетку и металлическую ленту. Весь этот кабель покрыт изолированной защитной внешней оболочкой. Этот тип кабеля используется в компьютерных сетях и аудио-видео сетях.

• Волоконно-оптический кабель

Волоконно-оптический кабель передает оптические сигналы данных на приемное устройство от подключенного источника света. Нужно хорошо знать оптическое волокно и его использование в самых разных приложениях.

Знаете ли вы?

• Медь используется в качестве токопроводящих жил в электрических кабелях, потому что медь является хорошим проводником и к тому же дешева.

• Оболочки кабелей защищают и удерживают проводники от химических реакций.

• Большинство кабелей имеют несколько изоляционных слоев и оболочек.
