Электрические патроны серии G предназначены для подсоединения ламп с цоколями штырькового типа. Они просты по конструкции и изготавливаются из тех же материалов, что и винтовые патроны, хотя, например, изделия из карболита, применяемые раньше для люминесцентных ламп, уже превратились в настоящий электроустановочный антиквариат.

Цифры после буквы G в названии обозначают расстояние между штырьками для двухштырьковых ламп, если же штырьков больше они показывают диаметр окружности, проходящей через центры штырьков. Следует обратить внимание, что в названии типа штырьковых цоколей могут присутствовать буквы U, X, Y, Z, которые определяют модификацию конструкции.

Одним из самых распространенных видов патронов для штырьковых цоколей G являются патроны для люминесцентных ламп. Основные типы патронов – G5, G13, 2G 13, G20, G23. Цифра после буквы G, как уже было сказано, означает расстояние между контактами лампы в миллиметрах.

Применяются для компактных люминесцентных ламп с диаметрами 7 и 16 мм. Данные лампы используются для подсветки в настольных лампах или освещения помещений небольшой площади.

Применяются для люминесцентных и светодиодных ламп с диаметрами 26 мм и 38 мм (сейчас данный тип ламп с диаметром колбы 38 мм практически уже не применяется). Являются наиболее распространенными лампами, которые используются в большинстве светильников.

Патроны G5 и G13 могут быть как поворотными или накидными (неповоротными).

Поворотный и накидной патроны для люминесцентных ламп G5 и G13:

Рисунок 7. Патроны G13

Слева на рисунке изображен накидной патрон, который просто одевается на штырьки лампы, справа – поворотный патрон с держателем, при помощи которого патрон может крепиться на стену или светильник.

Люминесцентные лампы, используемые в электрических патронах G5 и G13, являются двухцокольными. Следовательно, на одну лампу требуется два патрона, которые должны располагаться друг от друга на расстоянии равном длине лампы.

Токоподводящие провода к электрическим патронам G5 и G13 вставляются в специальные отверстия с контактными зажимами, где и фиксируются. Лучше всего использовать жесткий одножильный провод, многожильные провода требуется облудить. В виду специфики зажигания люминесцентных ламп, которая требует использования либо стартера, либо электронного ПРА, используются также сдвоенные патроны со стартеродержателем.

Рисунок 8. Патрон со стартеродержателем

Сдвоенные патроны 2 G13 позволяют подсоединять сразу две лампы со стартодержателем или без него. В остальном полностью соответствуют G13.

Рисунок 9. Cдвоенный патрон

Патроны от G4 до G10 используют для монтажа галогеновых ламп небольшой мощности, которая составляет максимально 50-60 Вт. Такие патроны применяются, например, со светильниками, встраиваемыми в подвесные потолки, панели ЛДСП, МДФ и другие. Часто применяемыми патронами являются, например, G3.9, G5.3, GX5.3, GU5.3, GY5.3, GU10. Обычно данные патроны поставляются с уже подсоединенными проводами, которые предварительно зачищены и облужены, то есть полностью подготовлены для монтажа.

Рисунок 10. Патрон GU10

Рисунок 11. Патрон GU5.3

В последнее время становятся все более популярными и декоративные патроны, которые помимо своей основной функции, еще и способны украсить наш интерьер, внести в него какую-то свою новую изюминку. В большинстве случаев, они изготовлены под лампу с цоколем Е27. Они могут поставляться с подсоединенным проводом и потолочным креплением, то есть по сути являются уже практически готовым светильником.

Рисунок 12. Декоративные патроны

На этом, конечно, не исчерпывается всё разнообразие мира электрических патронов и в этой короткой статье невозможно описать их все. Тем не менее основные наиболее часто используемые в нашем быту патроны, эти полезные и необходимые человеку изделия, были все-таки затронуты и мы надеемся, что данная статья была для вас полезной.

стандартные размеры, устройство и принцип работы

На чтение 10 мин Просмотров 701 Опубликовано 27.02.2021 Обновлено 27.02.2021

Содержание

1. Что такое патрон, какие функции он выполняет
2. Из каких частей состоит патрон
3. Сердечник
4. Винтовой зажим
5. Прижимной контакт
6. Резьба
7. Корпус
8. Принцип работы винтового патрона
9. Разновидности патронов
10. Штырьковые
11. Винтовые
12. Патроны-переходники
13. Маркировка
14. Преимущества и недостатки популярных видов патронов
15. Нюансы правильной установки
16. Подключение проводами
17. На трубке
18. Втулкой
19. Безвинтовые контактные зажимы

Если принято решение сделать ремонт или модернизировать освещение в доме, нужно разобраться, какие есть виды патронов для лампочек.

Что такое патрон, какие функции он выполняет

Система электросети состоит из множества элементов. Это светильники, кабели подключения и специальные установки, которые необходимы для управления или связи разных частей. Такими установками являются и патроны, они выполняют две важные функции:

1. Соединяют цоколь лампочки с электрическим кабелем.
2. Фиксируют лампочку в осветительном приборе.

История развития электричества состояла из разных этапов, но значительно больше удобства прибавилось, когда был изобретен резьбовой цоколь с патроном. Универсальность такого соединения позволяет использовать разные лампы.

В производстве патронов используют самые разные материалы. Обычно это стойкий к высоким температурам пластик, металл или керамика. Есть и уникальные модели, сделанные на основе силикона.

Из каких частей состоит патрон

Он является сборной конструкцией, состоящей из нескольких частей. Внутри корпуса находятся еще сердечник, зажим винтового типа, прижимной контакт и резьба, по которой закручивается лампочка.

Сердечник

Для его производства обычно используют керамику, пластик или карболит. Эти материалы позволяют работать лампам, но при этом затраты электричества остаются минимальными. В зависимости от конструкции патрона могут различаться размеры сердечника, его формы.

Винтовой зажим

Его основная функция – обеспечение соединения проводниковых и клеммных деталей. Они есть в лампах с маркировкой O, U, C. В конструкции новых моделей клеммы могут быть расположены снаружи.

Прижимной контакт

Прижимным называют тот контакт, который прижимается к металлу или полупроводнику. Его производят из латуни. У некоторых изделий может быть два или четыре вставных контакта, в других их функцию выполняет одна спираль.

Резьба

Является необходимым элементом в конструкции, но также бывает разной. Есть резьбы, предназначенные специально для использования в промышленных помещениях, а есть и бытовые варианты. Существуют модели и для наружной установки, они не боятся снега, дождей и способны работать в сложных условиях.

Корпус

Современные модели корпусов патронов делают из керамики. Этот материал способен выдержать высокие температуры, при этом он не плавится, не деформируется и не разбивается. Также современные варианты имеют неразборную конструкцию со встроенной резьбой.

Принцип работы винтового патрона

Все составные части связаны между собой, каждая имеет свою задачу. Для передачи тока используются 2 латунных контакта, резьба, крепежные планки. Контакты при соединении прикасаются к цоколю лампы.

Эта схема принципа работы как моделей E, так и G, но последние отличаются более простой конструкцией и способом передачи тока на цоколь лампочки.

Разновидности патронов

Сегодня на рынке представлены два основных типа патронов для осветительных ламп – винтовые и штырьковые. Они отличаются по конструкции и типу подключения, но универсальны для разных ламп.

Штырьковые

Работают от сети с напряжением 220 вольт, маркируются латинской буквой G. Штырьковые конструкции используются в точечных подвесных светильниках. Есть модели разной мощности как для производств, так и для домов. Различаться между собой штырьковые варианты могут по материалу, габаритам, элементам крепления, количеством контактных деталей.

Винтовые

В их конструкции есть внутренняя резьба, используются для подключения ламп с резьбовым цоколем. Чаще всего используют E14 или E27. Кроме двух основных есть еще 6 разновидностей патронов такого типа. Важная характеристика – диаметр, от него зависит сетевая нагрузка и мощность.

Патроны-переходники

Еще один, отдельный вид конструкции. Его функционал можно понять сразу из названия, он позволяет перейти с одного варианта цоколя к другому. Например, с E14 на E27. Это может понадобиться во время проведения ремонтных работ или при покупке лампы с другим цоколем.

Никаких проблем с работой переходников нет, но следует учесть, что удлинится конструкция. В результате лампа будет выступать немного больше, чем обычно. Для некоторых светильников это практически незаметно, а некоторым сильно портит внешний вид.

Маркировка

На поверхности патронов есть маркировка, обозначающая основные характеристики:

• буквой Т прописывается нормируемая температура;
• амперы (А) обозначают показатели величины тока;
• напряжение измеряется в вольтах и маркируется буквой В;
• на наружной части изделия нанесены символы IPXI, маркирующие влагозащиту изделия.

Дополнительно маркируются такие данные как род тока (для изделий с выключателем), эмблема или название производителя, максимальная температура работы.

Чаще всего на рынке представлены изделия из карболита и керамики. Чтобы разобраться в нюансах эксплуатации, нужно изучить основные достоинства и недостатки таких патронов.

Доступность. Изделия из этих материалов широко представлены в специализированных местах продаж, цена невысокая, поэтому в любой момент можно заменить вышедшее из строя изделие.

Ассортимент. Из керамики и карболита делают разные размеры патронов для осветительных ламп. Можно подобрать нужный вариант или даже купить переходник.

Работа при высокой температуре. При высоких температурах материалы сохраняют свои свойства, не будет деформации или расплавления.

Невысокое качество. Низкая цена влияет и на качество изделий.

Хрупкость. Вместе с относительно низким качеством это часто приводит к поломкам.

Качество контактов. В недорогих моделях их делают из обычного металла, который при эксплуатации покрывается ржавчиной, она, в свою очередь, ухудшает соединение, увеличивает нагрев. Чтобы элемент не вышел из строя, контакты придется регулярно очищать.

Нюансы правильной установки

По стандарту патрон к светильнику крепится через дно, в котором есть отверстие, через него выводится электрический провод. Но есть и нестандартные конструкции со своими нюансами подключения.

Подключение проводами

Нельзя создавать прямое соединение патрона и кабеля. Во-первых, патрон должен быть надежно зафиксирован в конструкции светильника, а во-вторых, в конструкцию добавляется пластиковая втулка с отверстием для провода. К этой втулке крепится пластиковый винт, обеспечивающий фиксацию.

Читайте также

Как подключить патрон для лампочки к проводам

На трубке

В схеме есть еще металлическая трубка. Она увеличивает прочность конструкции и позволяет крепить подвесным способом увесистые плафоны. В комплекте должны идти металлические гайки, они фиксируют арматуру для светильника. В результате вся нагрузка от веса приходится на трубку, внутри она пустотелая, что позволяет провести кабель подключения.

Втулкой

Втулки трубчатой формы применяются для фиксации патронов в конструкции настенных и настольных светильников. Обычно эти втулки производят из листовых материалов. Необходимо только сделать отверстие, через него крепится патрон.

Безвинтовые контактные зажимы

Есть и конструкции с зажимными контактами, они соединяются посредством специальной защелки. После этого к трубке крепят дно осветительного прибора, проводят электрический кабель. Корпус обычно сделан в виде цилиндра, фиксируется ко дну.

Такой вариант изделия можно ремонтировать, заменять вышедшие из строя детали. Для вскрытия используется отвертка, нужно лишь отогнуть защелки в стороны. Важно быть максимально аккуратным, чтобы не повредить провода.

Руководство по лампочкам и патронам: Информация о размерах, типах и формах

Поиск

PartyLights.

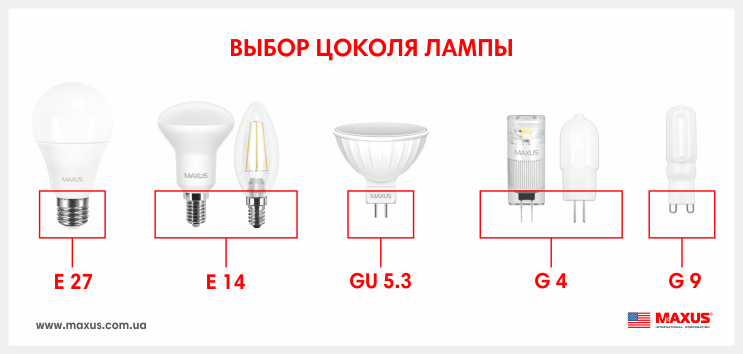

Идентификация цоколя лампочки

Доступно множество размеров цоколей ламп. PartyLights.com предлагает три наиболее распространенных размера основания, используемых в декоративных гирляндах. На нашем веб-сайте мы называем наши лампы и гирлянды C7, C9 и Medium. В отрасли используется множество терминов для обозначения одного и того же размера:

• Лампы с цоколем C7 / E12 / Candelabra … обычно используются для светильников типа люстр и декоративного освещения.
• Лампы C9/E17/промежуточного цоколя … исторически известный как размер старой рождественской лампочки.
• Лампы среднего размера / E26 (E27 в Европе) … того же размера, что и стандартная бытовая лампочка.

Ниже приведены размеры патрона для лампы, которые полезны, если вы пытаетесь подобрать размер патрона для уже имеющейся у вас лампы.

Дальнейшее объяснение размеров цоколя лампочки, вы можете посмотреть на обозначения букв и цифр (E12, E17 и E26), чтобы помочь понять стиль и размер цоколя лампы. Первая буква обозначает форму или форму основания, а число представляет ширину основания (обычно в миллиметрах). Например, наша лампа 11S14 имеет цоколь E26 — «E» относится к стилю, который представляет собой завинчивающуюся лампу Эдисона, а 26 означает, что ширина цоколя составляет 26 мм.

Формы лампочек

Подобно определению размера основания, для обозначения формы и размера лампочек используются буквенно-цифровые обозначения. Буква относится к форме, а цифра к размеру*. Вот список букв, используемых для лампочек, которые мы носим, ​​и их значение:

• A (Произвольно) … Больше всего напоминает обычную бытовую лампочку.
• C (Conic) . .. Часто упоминается как традиционная лампочка для рождественской елки.
• G (Глобус) … Круглая или круглая форма.
• S (Знак) … Иногда их называют прямосторонними, они традиционно использовались в знаках.
• ST (Прямой конус) … Эта форма чаще всего встречается в винтажных лампах Эдисона.
• T (Tubular) … Высокая узкая трубчатая форма, часто используемая в винтажных лампах Эдисона.

Ниже показаны стили ламп, доступные на PartyLights.com для наших декоративных гирлянд:

*Размер круглой части лампочки зависит от декоративного освещения. Большинство лампочек измеряются в восьмых дюймах, однако лампы декоративного освещения в форме шара (или G) измеряются в миллиметрах. Например, лампа S14 имеет форму лампочки для вывески и размер 14/8 дюйма (или 1,75 дюйма), а лампы G40 для декоративного освещения имеют форму земного шара и диаметр 40 мм (или приблизительно 1,5 дюйма). Sylvania) недекоративного освещения, стандартная бытовая лампочка может иметь лампочку G40 размером 40/8 дюйма (или 5 дюймов).

Сравнение ламп

На изображении ниже сравниваются три размера базовых ламп C7 (E12): G30, G40 и G50.

На изображении ниже показано сравнение наших ламп G40 и G50 с размерами цоколя C7 и C9.

На изображении ниже показано сравнение наших ламп G50 во всех трех размерах цоколя.

Магазин ламп

Все три размера патронов доступны на PartyLights.com — C7/E12/канделябровый цоколь, C9/E17/промежуточный цоколь и средний/E26 цоколь.

Каковы типы и размеры стандартных патронов для ламп? – Mondoro Company Limited

При рассмотрении различных типов патронов для лампочек может возникнуть путаница. Многие люди путаются в разных числах, используемых для каждого цоколя лампочки, и их значениях.

Типы торшеров — Руководство по покупке

Пожалуйста, включите JavaScript

Типы торшеров — Руководство по покупке

Стандартный цоколь лампы E-26. Цоколь лампы Е-26 должен использовать патрон Е-26; Вы найдете розетку E-26 на многих столах и торшерах, продаваемых в Соединенных Штатах. Розетка E-26 также известна как стандартная розетка. Помимо патрона для лампы E-26, другими важными типами патронов в США являются E-12, E-19 и E-39.

Содержание

• E-26 – Стандартный цоколь и патрон
• Типы розеток E 26 для настольных и напольных ламп
• Что означают разные электронные розетки?
• Похожие вопросы
  • Что такое массивная древесина по сравнению с инженерной древесиной?
  • Что такое Алебастр?

E-26 – Стандартный цоколь и патрон для лампочки

Стандартным размером UL для всех патронов и лампочек является патрон E-26 и лампочка; большинство людей называют это стандартной розеткой и лампочкой или E-26. В большинстве настольных и напольных ламп, которые вы покупаете, используется цоколь E-26 и лампочка E-26. Эта лампочка также известна как лампочка со средним винтом Эдисона (MES).

В лампе или патроне E-26 используется цоколь лампы размера E-26 диаметром 26 мм, который подходит к патрону патрона размера E-26.

На фото ниже показано, как измерить патрон, чтобы определить, подходит ли он к цоколю лампы E-26.

Несколько моментов, которые следует помнить о стандартных патронах E-26 и лампочках:

• E-26 не относится к форме лампочки или стеклянной части.
• E-26 относится только к размеру цоколя лампочки, который ввинчивается в патрон .
• Производители обычно печатают E 26 на лампочках.
• Лампа Е-26 также может быть лампой накаливания или светодиодной.
• E-26 также относится к размеру держателя лампы. Таким образом, если кто-то говорит, что этот цоколь имеет сертифицированный UL патрон для лампы E-26, он имеет в виду, что в нем также используется лампочка E-26.

Типы розеток E 26 для настольных и напольных ламп

Когда мы производим сертифицированные UL настольные или напольные лампы, мы обычно используем патрон E 26; мы используем либо усиленные, либо обычные патроны для ламп. Под сверхмощным или обычным патроном лампы понимается внешний корпус самого патрона патрона лампы. Большинство внутренних деталей, используемых для изготовления усиленных или обычных патронов на цоколе лампы, одинаковы.

Вот таблица, которую мы составили, чтобы сравнить разницу между патронами E-26 для тяжелых условий эксплуатации и обычными патронами для ламп.

Описание	Патрон для усиленной лампы (E-26)	Цоколь для обычного патрона (E-26) 9007 740012 Light Bulb Size	E-26	E-26
Socket Light Bulb Opening Size	26 mm or 1 inch	26 mm or 1 inch
Socket Kinds	Ключ или ключ без безв.0012 Материал	Металл	Металл, керамика и пластик.
Стандартная отделка	Полированная латунь и полированный никель	Латунь и никель, белая (керамика) и черная (пластик).
Другие виды отделки	Античная латунь, полированная медь, матовый никель, матовый черный	Античная латунь, полированная медь, матовый никель, матовый черный
Сборка3	Гнездо патрона винты вместе	Гнездо патрона зажимы вместе
Поворотная ручка (ключ)	).
Стандартное использование	Стол, торшеры и подвески	Стол, торшеры и подвески
Детали UL	Стандартные детали (большинство компаний требуют прочный держатель арфы с прочным гнездом).	Стандартные детали
Стоимость	Более дорогая, чем обычная розетка, обычно используемая в дорогих лампах и осветительных приборах.	Дешевле, чем усиленная розетка.

Как видно из приведенной выше таблицы, основное различие между усиленными и обычными патронами заключается в качестве внешнего корпуса патрона, ручки включения/выключения , и как сама розетка собирается.

Не существует жесткого правила, определяющего, какая компания будет использовать усиленный патрон, а какая — обычный патрон для производства ламп. Розетка для тяжелых условий эксплуатации является более дорогой и качественной розеткой, чем обычная розетка; мы обнаружили, что большинство производителей ламп более высокого класса будут использовать для производства ламп усиленные патроны, а не обычные патроны.

Если вы хотите узнать больше об этих двух разных типах патронов для ламп E-26, вы можете посмотреть наше видео ниже, в котором наглядно показана разница между E-26 для тяжелых условий эксплуатации и E-26 для обычных UL. патроны для ламп. 9

Посмотреть это видео на YouTube лампочка, используемая в большинстве осветительных приборов. Другими важными розетками и цоколями лампочек являются E-12, E-19 и E-39.

Что означают разные электронные розетки?

Ниже мы нарисовали основные сертифицированные UL цоколи ламп E и их размеры. В Е-12 используется самый маленький цоколь лампочки, а в Е-39использует наибольший. Стандартный цоколь лампы размера Е-26 находится посередине этих размеров.

Каждый из этих четырех основных патронов для ламп E подходит для разных типов цоколей для ламп. 4 типа: E-12, E-19, E-26 (стандартный цоколь лампы) и E-39, , основные лампы и патроны, продаваемые в США и сертифицированные UL. Европейский E-26 называется E-27 и должен использовать лампочку E-27.

Буква «E» на каждой лампочке или розетке означает Эдисона, — в честь американского изобретателя Томаса Эдисона. Томас Эдисон считается одним из величайших изобретателей всех времен, поскольку он разработал ключевые изобретения в области электричества, массовых коммуникаций, звукозаписи и кино. Основными изобретениями Томаса Эдисона были фонограф, кинокамера и электрическая лампочка.

Буква «E» для цоколей ламп также известна как ES для Система Edison Screw ; система ES сегодня используется со многими системами крепления ламп. Винт Эдисона (ES) относится к тому, как лампочки будут ввинчиваться в патрон патрона. Лампы имеют металлический цоколь (цоколь) с правой резьбой, который ввинчивается в соответствующий цоколь с резьбой.

Число после буквы E на патронах или лампочках обозначает диаметр в миллиметрах (мм) цоколя лампочки, который ввинчивается в патрон патрона.

В приведенной ниже таблице показаны все эти типы розеток E, их стандартные отраслевые названия, соответствующие типы ламп и фактические размеры цоколей ламп , которые продаются в США:

Два основных патрона для ламп, которые мы используем для производства сертифицированных UL ламп и осветительных приборов для домашнего декора и предметов интерьера, Е-12 (канделябры) и Е-26 (средний или стандартный патрон).

Mondoro имеет собственный сертифицированный UL завод по производству ламп за пределами Ханоя, Вьетнам. На заводе мы собираем лампы UL (настольные, напольные и другие портативные) и изготавливаем некоторые из наших абажуров. Если вы хотите узнать больше о том, как мы можем помочь вам в производстве ламп, сертифицированных UL, свяжитесь с Анитой, нажав здесь, или напишите ей напрямую по электронной почте, нажав здесь. Мы хотели бы услышать от вас и услышать, как мы можем вам помочь.

Узнайте больше о том, как Mondoro может помочь вам в создании, разработке и производстве превосходных предметов интерьера и мебели — не стесняйтесь обращаться ко мне, Анита . Проверьте мою электронную почту, нажав здесь, или станьте частью нашего сообщества и подпишитесь на нашу рассылку новостей, нажав здесь.
