Паяльники. Виды и особенности. Как выбрать и устройство

Для многих людей паяльники считаются устройством с нагревателем из спирали. Хотя имеется множество типов паяльников, которые отличаются видом энергии потребления, способами преобразования в тепло и методами передачи тепла к месту пайки.

Наиболее распространены известные устройства, работающие от электричества – электропаяльники.

Выполнены с нихромовой спиралью. Через нее проходит электрический ток. У инновационных моделей паяльников существует контроль нагрева наконечника с помощью термодатчика, который подает сигнал, чтобы вовремя отключить спираль, когда температура достигла рабочего режима. Термодатчик выполнен по принципу термопары.

Электропаяльники с нагревателем из нихрома имеют несколько разных исполнений. Простые паяльники имеют в конструкции нихромовую спираль. Она намотана на корпус из изоляционного материала. Внутри вставлен нагревающийся стержень. В конструкциях, более продвинутых нихром встроен в изоляторы, которые уменьшают потерю тепла, увеличивают теплоотдачу.

Есть варианты с нагревателями из нихрома, помещенного внутрь изоляционного материала белого цвета. Этот элемент иногда принимают за керамический нагреватель. Производители пользуются этим, чтобы оказать влияние на выбор покупателем паяльника.

Существуют также конструкции паяльников, у которых нагреватель керамический, в виде стержня. Он нагревается от подведенного напряжения к его контактам. Такие нагреватели признаны, как более совершенные. Они имеют свои достоинства: быстрый нагрев, повышенный срок службы (если к нему бережно относиться), широкий интервал мощности и температуры.

В этом устройстве стержень нагревается индукционной катушкой. Наконечник выполнен с покрытием из ферромагнитного материала. В этом материале катушка образует магнитное поле, от которого наводится ток, нагревающий сердечник паяльника.

Когда температура достигла необходимого значения, ферромагнитное покрытие уже не имеет магнитных свойств, вследствие чего сердечник больше не нагревается. Когда температура понизится до определенного значения, то ферромагнитные свойства покрытия вновь восстанавливаются, снова начинается нагревание сердечника. Так осуществляется автоподдержание температуры сердечника паяльника в диапазоне работы, не используя датчик или электронное управление.

Такой тип паяльников относится к особой категории. Порядок их включения таков: нажимают кнопку пуска и держат ее в нажатом состоянии. Наконечник паяльника быстро нагревается, за несколько секунд, достигает рабочей температуры. Осуществляется пайка необходимого места. После пайки кнопка выключается, происходит охлаждение паяльника.

В импульсных паяльниках российского производства работает схема следующего исполнения. В электрическую цепь включен медный провод (он же является наконечником). Схема состоит из трансформатора высокой частоты, частотного преобразователя, повышающего частоту напряжения сети до 40 кГц. Трансформатор уменьшает напряжение сети до рабочего значения. Сердечник паяльника закреплен к токосъемнику вторичной катушки трансформатора. Это дает возможность образования в нем значительного тока, быстрого нагрева. Инновационные паяльники оснащены регуляторами ступеней температуры и мощности, которые позволяют паять как крупные детали, так и элементы мелкой электроники.

Они принадлежат автономным приборам. Применяются в любых местах. Это является их основным преимуществом. Нагрев жала паяльника происходит от газового пламени. В паяльник встроен баллон с газом, который можно самостоятельно заправить от баллончика для зажигалок. Если отсоединить от такого паяльника насадку, то он может выполнять функции газовой горелки.

Это устройство также относится к автономным инструментам. Оно имеет маленькую мощность, до 15 ватт, служит для пайки электронных мелких деталей.

Существует два вида паяльных станций. Это инфракрасный тип и термовоздушные станции. Они не так распространены, но имеют свои преимущества.

Термовоздушное исполнение паяльных станций оснащено нагревом зоны пайки от напора горячего воздуха, который выходит из паяльного сопла. Они напоминают фены, выходящий воздух которых поступает из сопла. Компрессорные и турбинные паяльные станции отличаются способами образования давления воздуха. У термовоздушных в корпусе паяльника расположен электромотор с крыльчаткой, который подает поток воздуха. В станциях компрессорных давление образуется компрессором с диафрагмой. Компрессор также расположен в корпусе станции.

Инфракрасное исполнение станций производит нагрев излучением инфракрасных волн. Нагревающаяся зона может иметь размер 10-60 мм. Ее размеры определяются регулировочной системой окна инфракрасного излучателя. Разную форму окна получают, применяя отражающую ленту, сделанную из фольги. Она закрывает участки электронной платы, которые не нужно нагревать.

Паяльник нужно выбирать исходя из его параметров по температуре и мощности, а также условий применения, личными требованиями пользователя. Если необходимо пользоваться паяльником там, где отсутствует электричество, то приобретают автономные типы паяльников, это аккумуляторные или газовые. Инфракрасные и термовоздушные станции пайки применяются чаще для особых работ для пайки деталей электроники. Электропаяльники с импульсным нагревом имеют высокую скорость работы, широко распространены среди людей, не любящих ждать долгого нагрева.

Можно выделить некоторые критерии выбора паяльника:

• Мощность. Необходимая мощность паяльника выбирается в зависимости от типа выполняемых работ. Если нужен для припаивания электронных деталей, то лучше подойдет мощность до 25 ватт. Можно применить устройство и с мощностью 40 ватт, но тогда на жало придется намотать медную проволоку или сделать насадку. Для лужения и пайки толстых проводов, а также удаления припоя он также является оптимальным выбором.

При более объемных работ по пайке массивных и жестяных деталей со значительным отводом тепла лучше приобрести паяльник мощностью от 100 до нескольких сотен ватт. Для таких целей хорошо подходит паяльник молоткового типа.

• Термостабилизация. Для профессиональных пайщиков самым удобным видом паяльника стал образец с термостабилизацией, который повышает удобство работы, скорость и качество пайки. Для обычных любителей, которые изредка занимаются пайкой, такая модель также является удобной, так как на ней можно выставить необходимую температуру с автоматическим ее поддержанием. Лучше, чтобы на паяльнике была возможность точной установки температуры, а не просто верхнего и нижнего предела. Вместо регулировки температуры может предлагаться изменение мощности, которая не имеет связи с температурой. Без нагрузки и отдачи тепла паяльники будут перегреваться, а при хорошей теплоотдаче во время пайки, температуры может не хватить для работы. Регулятор мощности для паяльника выполняют на основе диммера.
• Жало. Важным делом при выборе паяльника является наличие возможности менять различной конфигурации жала. Если сердечник паяльника сделан из меди, то конфигурацию жала можно легко выполнить любой формы, если заточить его. Можно также вместо заточки сплющить его молотком. А если сердечник покрыт несгораемым материалом (никелем или другим металлом), то точить его не рекомендуется. Поэтому при решении выбора паяльника нужно спросить у продавца о комплектации его запасными жалами.

Жала, покрытые никелем, не дают доступа к меди. Электрические паяльники с такими жалами требуют аккуратного обращения, не допускать перегрева. Покрытие может оказаться недостаточным по качеству.

Формы наконечников существуют самые различные: конусообразные, в виде иглы, со скошенной кромкой, в виде отвертки и т. д. Каждая форма подходит для своего вида работ. Универсальными формами являются жала, заточенные под отвертку. Они подходят для многих типов работ. Припой на них хорошо держится. За счет значительной площади скоса можно быстро нагревать деталь для пайки.

Изготовители паяльников советуют применять родные жала, которые входят в комплект керамических нагревателей, так как при замене наконечников на детали других производителей нарушается режим температуры работы нагревателя, что обуславливает его поломку.

• Нихромовый или керамический. Некоторые любители, часто занимающиеся пайкой радиодеталей, могут дать конкретные рекомендации и советы по своему опыту применения таких устройств, с различными видами нагревателя.

Преимущества нихромовой проволоки в качестве нагревателя: невысокая стоимость, меньше, чем у керамической модели, не опасны падения и удары. Недостатки: медленный нагрев, ограниченный срок службы, так как постепенно при работе проволока сгорает. Но это происходит только при долгом ежедневном применении. Если паять изредка, то нихромовая проволока не будет сгорать.

Преимуществом керамического нагревательного элемента является долговечность. При бережной аккуратной работе паяльник будет служить много лет. Скорость его нагревания выше нихрома. Из недостатков можно назвать опасность поломки при ударе или падении. Паяльник работает только со своими родными жалами.

Похожие темы:

• Инверторные сварочные аппараты. Как выбрать. Типы и работа
• Припои для пайки. Виды и свойства. Состав и флюсы. Плавление
• Как правильно паять. Оборудование и инструменты. Советы по пайке
• Кримпер. Виды и устройство. Как работать и особенности. Применение
• Сварочный аппарат (Часть 2). Виды и особенности. Применение
• Сварочный аппарат (Часть 1). Типы и особенности. Сварка и дуга

типы, маркировка и классификация по мощности

В большинстве случаев паяльник ассоциируется у нас с электрическим инструментом, который имеет спиралевидный нагреватель, или попросту ЭПСН.   На самом деле виды паяльников представлены в большом сегменте, и на рынке можно увидеть как традиционное оборудование, так и эксклюзивное.  Попробуем разобраться, какие бывают паяльники, и как правильно выбрать инструмент для работы в домашних условиях и в промышленном производстве.  Мастер, который занимается пайкой, наверное, слышал такие понятия, как керамический электроинструмент для пайки, или паяльник с нихромовым нагревателем. Принцип работы у каждого инструмента различный, но задача одна – добиться соединения двух металлических частей при помощи специального состава.

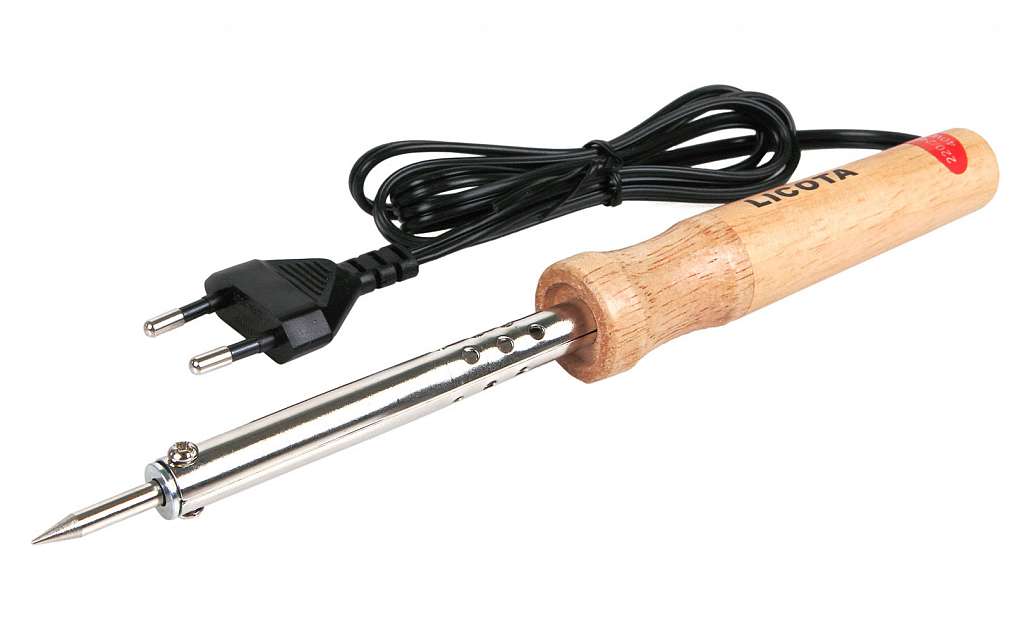

Паяльник с нихромовым нагревателем

Общая информация

Прежде чем понять, какие бывают паяльники электрические по мощности и по другим характеристикам, сделаем небольшой экскурс в прошлое. Как известно электричество имеет историю около 200 лет, но первый прообраз паяльника был изобретён почти 5 тысяч лет назад. В то время активно развивалась ювелирная промышленность и мастера использовали специальные составе, предназначенные для соединения золота, серебра и прочих драгоценных металлов.   Современный и «серьёзный» вариант паяльника был изобретён в начале 20 века.  Это был примитивный большой паяльник, который предназначался для спайки огромных металлических деталей.

Правила работы электроприбора для пайки

Главная задача прибора, это преобразование электрической энергии, которая должна издавать тепловую принципиальную энергию в зоне проведения пайки. Во внутренней части имеется встроенный нагревательный компонент, который должен создать рабочую температуру максимального разогрева устройства – в районе 400-450 С. Накаливание инструмента осуществляется в зоне жала.  Под температурным воздействием жало расплавляет припой, а следом за ним зону соединения металлических частей.  После остывания зона плавления приобретает фиксированную форму.  Далее необходимо понять, какие бывают паяльники для полипропиленовых труб по характеристикам питания от электросети. На рынке можно увидеть как стандартные типы паяльников, питающиеся от сети 220 Вольт, так и с меньшими параметрами- 12 В, 24 В и т. д., то есть устройство работает от встраиваемого понижающего трансформатора.

Паяльник для полипропиленовых труб

Кроме этого можно узнать, какие бывают паяльники для олова, которые используют не от основного источника питания. В данной ситуации применяют аккумуляторные паяльники. Этот прибор очень удобно использовать в тех случаях, когда необходимо соединить детали в условиях отсутствия прямого источника питания, например в полевых условиях, или, если вы находитесь в поездке на транспортном средстве.

«Важно!Паяльники применяются как для пайки электрических схем, так и для нестандартной пайки. Так, в ряде случаев виды паяльников для паяльных станций используют для соединения деталей музыкальных инструментов, автотранспортной техники и т.д.»

Основные группы приборов для пайки

Посетив магазин, не следует брать первый попавшийся прибор, иначе вы можете купить «кота в мешке» или малоэффективный прибор. Необходимо на первом плане определить, для каких задач и работ вы будете применять электроинструмент. Для промышленных задач используют определённые модели и виды паяльников для микросхем. А, например, для домашних задач – простейшие приборы. Основные принципиальные характеристики инструментов отличают по принципу работы основного компонента нагрева, а также по конструкционному строению.

• Нихромовые. В таком инструменте предусмотрена нихромовая проволока, через которую подаётся источник тока.  Непосредственный источник тока может иметь переменный вид от сетевого или постоянный-переменный при использовании трансформатора, работающий на низком напряжении.  Самые простейшие модели имеют намотанный на корпус проволоку, при этом внутри расположен наконечник. Сам корпус не проводит основной источник подачи тока. Некоторые виды паяльников и их маркировка предусматривает «запирание» нихромовой проволоки в специальную конструкцию изолятора, предотвращая, таким образом, потерю тепла.   Положительные стороны – невысокая цена, стойкость к механическим ударам, неприхотливость в работе. Отрицательные моменты – долго нагревается, при продолжительной эксплуатации спираль нагревается и выходит из строя. Рекомендуется применять для непродолжительных целей проведения точечной пайки соединяемых деталей.
• Керамические. В этих сериях присутствует специальный керамический стержень, за счёт которого происходит нагревание и распределение тепловой кинетической и принципиальной энергии для контактов, которые находятся под условным напряжением. Положительные стороны керамических паяльников – быстрый и моментальный нагрев, допускается применение для интенсивной процедуры проведения пайки, а также долговечность инструмента. Недостатки – инструмент боится ударных и механических нагрузок, в качестве оснастки использовать нужно только «родные» жала, иначе эффект будет ничтожный.
• Индукционный. Приборный электроинструмент имеет в своей конструкционной части основной компонент – индукционную катушку. На самом наконечнике имеется специальное ферримагнитное покрытие, в котором создаётся условное магнитное поле.  При помощи магнитного поля происходит разогрев встроенной части паяльника – сердечника.   При достижении определённой температуры нагрева, прекращается увеличение температурного режима нагрева. По достижении минимального температурного нагрева, прибор автоматически включается. Преимущества – прибор сам, в автоматическом режиме включается и выключается, достигая определённый порога температурного режима. Нет сложнейшей электроники и автоматики для регулирования работы электроинструмента. Недостаток – так как нагрев происходит до определённой точки Кюри, для каждого металла необходимо использовать свой тип жала.
• Импульсный инструмент. В основе прибора присутствует преобразователь частотного типа, а также высокочастный трансформатор. Само жало является частью электрической цепи. Первоначально происходит увеличение частоты сети напряжения, которое последовательно снижается до заданного уровня.  Наконечник имеет зафиксированное положение исключительно на токоведущих частях вторичной обмотки, задействованного в работе трансформатора.  Это обеспечивает нагрев и поддержание определённой температуры для конкретного вида соединения. Регулировка производится при помощи встроенной клавиши, которая регулирует заданный температурный режим разогрева наконечника. Положительные моменты импульсного паяльника – за счёт регулировки мощности можно паять как мелкие, так и очень крупные соединения. Недостаток –  такие категории электроинструментов не предназначены для продолжительных рабочих процессов.

Кроме этого, производители классифицируют инструмент по принципу исполнения:

• Стержневой. Имеется один острый наконечник, который используется для пайки в труднодоступных и сложных по объективным причинам местах.

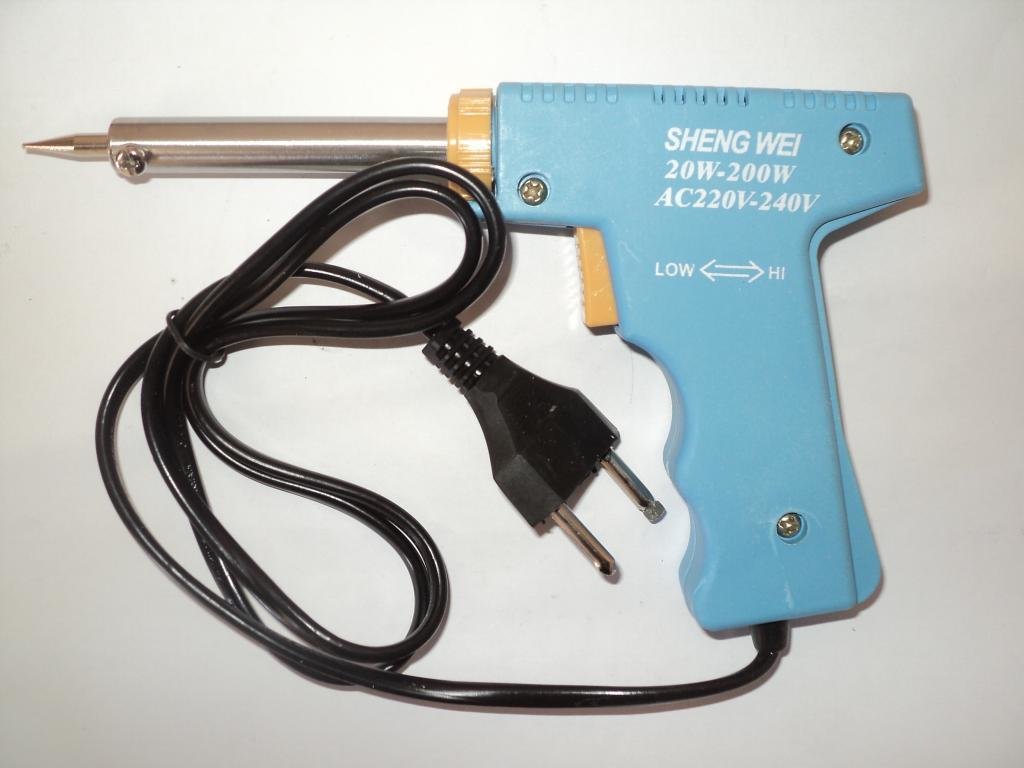

• Пистолетный вид. Наконечник расположен под углом 90 градусов, предназначен для сложных электромонтажных работ.
• Паяльные универсальные станции. Сложные по конструкции и разные по функциональным характеристикам. Разделяют три группы инструментов: инфракрасные – функционирование устройства за счёт реализации инфракрасных технологий; термовоздушные – работает за счёт подаваемой струи нагретого воздуха; цифровые – принцип работы обусловлен за счёт встроенного понижающего трансформатора в паяльнике.

Классификация паяльников

Выбор паяльника зависит от принципа и характера вашей работы. Внимательно изучите технические характеристики прибора и только после этого покупайте подходящий вариант инструмента для пайки и соединения металлических деталей.

типов паяльников и как правильно выбрать

24 марта 2021 – 0 комментариев

Паяльник, вероятно, является наиболее распространенным инструментом, используемым людьми, которые занимаются электроникой практически на всех уровнях, от новичков до профессионалов.

Паяльники представляют собой простые устройства, основная функция которых заключается в нагревании припоя до такой степени, чтобы он расплавился и перемещался в нужное место с помощью острого наконечника. Большинство паяльников состоят из нагревательного элемента с электрическим (а в некоторых случаях и прямым нагревом от пламени) нагревательным элементом, который непрерывно подает тепло к острому наконечнику, где плавится припой.

Имеющийся у вас паяльник типа представляет собой естественный прогресс от простого к более полнофункциональному и оснащенному. что-то со сменными наконечниками и переменной температурой для решения разных задач. Вы также можете ознакомиться с различными типами насадок для паяльника

Эти паяльники отличаются от остальных тем, что им не нужен источник электроэнергии, вместо этого они полагаются на химическую энергию, генерируемую при сгорании горючих газов. жидкость или газ. В большинстве случаев для нагрева наконечника до температуры используется непосредственно открытое пламя.

Иногда припой нагревается непосредственно пламенем (например, в сантехнике). Этот метод используется для больших и нечувствительных объектов. Если вы когда-нибудь пробовали паять припоем с канифолью и открытым пламенем, то знаете, что кусочки расплавленного флюса имеют тенденцию отлетать и приземляться на ваши пальцы. Это очень болезненный процесс. Это также иногда происходит с обычными утюгами, когда вы наносите слишком много припоя на жало.

Выходная мощность утюга, работающего на газе, не имеет себе равных, в то же время они достигают гораздо более высокой удельной мощности, даже небольшое пламя генерирует больше тепловой энергии, чем нить накала сопоставимого размера. Выходная мощность варьируется от 25 Вт до 125 Вт в зависимости от размера.

Основным недостатком этого утюга является то, что он не так безопасен, как паяльник с электрическим приводом, рядом с горячим пламенем и горячим предметом находится баллон с горючим газом под давлением, очень похожий на зажигалку и в большинстве мест , правильный вид топлива менее доступен, чем электричество.

. пластиковый корпус, управляющий выходной мощностью от 5 Вт до 30 Вт. Иногда внутри них есть небольшая неоновая лампочка, указывающая на питание, и сменный наконечник, удерживаемый на месте небольшой металлической лентой. Иногда у них есть только два штырька в вилке, что может представлять угрозу безопасности, поскольку наконечник может подвергаться воздействию сетевого напряжения. Однако нет большого стимула прикасаться к горячему наконечнику.



Единственным большим преимуществом этих утюгов является то, что они очень дешевы и эффективны. Несмотря на то, что они часто ломаются, их можно дешево заменить, вы можете продолжать в том же духе годами, прежде чем потратите достаточно, чтобы достичь хотя бы доли стоимости некоторых подходящих паяльных станций.



2.   Простые регулируемые паяльники

Это небольшой шаг вперед по сравнению с простыми паяльниками, их температуру можно регулировать с помощью небольшой ручки на ручке. Они достаточно хороши для простых задач, требующих переменной температуры, при этом они такие же компактные, как простые паяльники, и примерно такие же экономичные.



3.    Регулируемая паяльная станция

Это наиболее распространенный тип паяльников, используемых продвинутыми любителями и новичками. Они состоят из железа и контроллера, который размещен в отдельном корпусе вместе с трансформатором питания. Длинный кабель соединяет ручку и контроллер. В большинстве случаев кабель съемный на конце контроллера и совместим с другими утюгами того же производителя. Наконечники также часто взаимозаменяемы, доступны наконечники различных размеров. Мощность может варьироваться от 10 Вт до 300 Вт.



Паяльник с питанием от USB

Одним из последних претендентов на рынке паяльников для любителей является семейство паяльников с питанием от USB TS-100. Как бы то ни было, они могут похвастаться приличными характеристиками: выходная мощность 65 Вт, диапазон температур от 100 до 450 ° C и питание от микроразъема USB. Вдобавок ко всему, он оснащен небольшим OLED-экраном 128×32 и цифровым управлением. Вишенкой на торте является то, что он полностью с открытым исходным кодом. Однако это недешево, около 4300 рупий.



Есть еще один член этого семейства, который представляет собой вариант с немного меньшей мощностью (30 Вт) с тем же диапазоном температур (от 100 до 400 °C), но он поставляется с портом USBC и работает с блоками питания USBC-PD.



Сравнение типов паяльников

На приведенной ниже диаграмме сравнивается диапазон температур и выходная мощность одного распространенного примера каждого из типов паяльников, упомянутых в статье.



Претенденты:

• Газовый паяльник: IRODA PRO-50
• Простой паяльник: Soldron
• Простой регулируемый паяльник: amiciTools
• Паяльная станция: Hakko 936

Большинство возможностей паяльников хорошо сочетаются друг с другом, за исключением выходной мощности.



Заключение

Для абсолютных новичков простого паяльника более чем достаточно, а те, кто хочет полностью посвятить себя электронике, могут подумать о покупке приличной паяльной станции.

Простые регулируемые утюги попадают в нишу для людей, которые хотят контролировать температуру, но не нуждаются в утюге каждый день. Газовые утюги в основном используются для тяжелых работ, таких как сантехнические работы.

Связанный пост

Паяльники — полное руководство

Наше руководство по паяльнику расскажет вам обо всем оборудовании, необходимом для пайки, от паяльных станций до жал.

В этом руководстве мы рассмотрим некоторые из многих различных применений паяльников, взвесим все «за» и «против» различных доступных типов оборудования и аксессуаров, а также изучим, какие типы наборов для пайки лучше всего использовать для конкретных задач или задач. Приложения.

Что такое паяльник?

Паяльник — это основное ручное оборудование, используемое в процессе пайки, в котором небольшое количество легкоплавкого металлического сплава, известного как припой, нагревается до высокой температуры кончиком паяльника.

По мере плавления этот припой направляется в пространство между двумя компонентами или заготовками и вокруг них. После соединения припой оставляют охлаждаться и затвердевать, создавая фиксированное и проводящее соединение, которое остается постоянным до повторного нагрева, достаточного для того, чтобы припой снова расплавился в жидкой форме. Этот процесс повторного нагрева и разделения ранее спаянного соединения называется распайкой.

Паяльники обычно подключаются к настенной розетке, чтобы отводить тепло через удлиненный металлический наконечник, содержащий нагревательный элемент, хотя также доступны различные типы беспроводных моделей. Пользователь держит утюг за другой конец от нагретого наконечника, где изолированная рукоятка обеспечивает удобный захват для повышенной точности при манипулировании инструментом вокруг мелких или хрупких компонентов.

Просмотреть все паяльники

Для чего используется паяльник?

С точки зрения огромного количества вещей, которые он может использовать для создания, ремонта, улучшения или разборки, полный спектр потенциальных применений паяльника фактически безграничен. Однако всю эту невероятную универсальность можно разделить на две основные функции — пайка и распайка.

Пайка включает нагревание нагретого острия утюга до очень высокой температуры, прежде чем использовать его для расплавления припоя вокруг компонентов, которые будут спаяны. Когда он остынет до комнатной температуры, соединение затвердеет и станет постоянным – по крайней мере, до тех пор, пока оно не будет распаяно.

Температура инструмента имеет решающее значение, так как паяльник должен быть достаточно горячим, чтобы расплавить припой до жидкого состояния, но без расплавления или повреждения компонентов. Некоторые более продвинутые модели утюга будут включать функцию регулировки температуры, обеспечивающую улучшенный контроль и большую совместимость с рядом различных типов припоя. Однако большинство из них просто автоматически нагреваются до заданного уровня при подключении к сети или другому подходящему источнику питания.

Основной процесс пайки считается довольно простым и понятным. Однако точное знание того, как и когда использовать паяльник для достижения наилучших возможных результатов, — это то, что профессиональные инженеры продолжают развивать в течение многих лет целенаправленного использования, а изучение правильных методов для достижения более аккуратного и эффективного соединения может потребовать значительного уровня. ловкость и опыт.

Чтобы научиться паять, вы можете прочитать наше руководство по пайке для начинающих, где вы найдете дополнительные полезные советы, советы по безопасности и помощь в изучении лучших методов пайки для различных сценариев.

Наше руководство по пайке для начинающих

Различные типы паяльного оборудования

Существует множество различных типов паяльного оборудования и наборов, доступных как для любителей, так и для профессиональных пользователей, от базовых стационарных инструментов до широкого спектра сменных насадок. , дополнения и аксессуары. В разделе ниже мы рассмотрим некоторые из вариантов, которые вы, возможно, захотите рассмотреть, в зависимости от того, как часто вы будете использовать свой паяльник и какие работы вы, вероятно, будете выполнять с ним.

Паяльные станции

Что такое паяльная станция и чем она отличается от обычного паяльника? Короче говоря, паяльная станция, как правило, составляет основу чуть более продвинутой и профессиональной установки. В то время как обычный утюг часто является относительно простым инструментом, который предварительно нагревается до фиксированной температуры, идеально подходящим для выполнения элементарных задач по обслуживанию или сборке, паяльная станция действует как отдельный блок управления.

Расширенная функциональность, обеспечиваемая станцией, почти всегда обеспечивает более полный и универсальный набор функций, чем могут предложить автономные инструменты, что позволяет пользователю выполнять гораздо более широкий спектр более тонких и изысканных паяльных работ.

В приведенном ниже списке перечислены некоторые дополнительные параметры, которые могут возникнуть при работе с паяльной станцией.

Дополнительные варианты:

• Модели с защитой от электростатического разряда (электростатический разряд)
• Возможности горячего воздуха и вакуума
• Расширенный диапазон температур наконечника
• Светодиодные или ЖК-дисплеи на выбор

Магазин паяльных станций

Зачем нужна паяльная станция?

Наиболее очевидная разница между паяльными станциями и паяльниками заключается в том, что они обычно обеспечивают возможность выбора диапазона определенных температур, а не только одного фиксированного температурного режима, который вы, как правило, имеете с автономным инструментом.

Регулятор температуры паяльной станции может быть аналоговым или цифровым; последний в наши дни гораздо более распространен и, как правило, обеспечивает гораздо большую степень точности для приложений с критическими температурами.

View Range

Жала для паяльника

Многие модели паяльников могут иметь различные съемные паяльные жала, иногда называемые битами. Стремясь достичь наиболее профессиональных и эффективных результатов, вы часто обнаружите, что различные типы паяльных работ, компонентов и поверхностей выигрывают от использования наконечников различных форм и стилей, вставляемых в ручку вашего утюга, чтобы обеспечить большую точность. .

При условии, что ваш инструмент имеет такое сменное гнездо, вы, как правило, сможете выбирать из достаточно широкого ассортимента паяльных жал, изготовленных из различных материалов и имеющих форму, специально предназначенную для выполнения конкретных работ.

Многие из этих основных форм жал также быть доступны в изогнутом, угловом или длинном исполнении, что обеспечивает дополнительную точность или удобство при работе с определенными типами заготовок или при пайке в труднодоступных местах.

Важно правильно ухаживать за жалом во время его активной эксплуатации, чтобы увеличить его общий срок службы и снизить потребность в регулярной замене. В конце этого руководства мы рассмотрим несколько основных способов ухода за вашим паяльным оборудованием.

Общие формы кончиков:

• Скос (кончик копыта)
• Долото
• Конический
• Нож или лезвие

Магазин паяльных жал

Скошенное жало

Конец скошенного или копытного жала срезан под углом, так что доступная площадь поверхности на самом деле больше, чем диаметр самого жала.

Идеальное применение:

• Пайка
• Спайка проводов малого сечения

Диапазон просмотра

Жало с долотом

Жало для паяльника с долотом имеет широкую уплощенную форму. Это помогает обеспечить больший нагрев и более равномерное нанесение припоя на большие площади, такие как выводы компонентов и контактные площадки.

Идеальное применение:

• Проволока для пайки
• Компоненты для сквозного и поверхностного монтажа
• Демонтаж

View Range

Коническое жало

Конец конического паяльного жала образует довольно плотное острие, похожее на кончик карандаша. Это позволяет наконечнику доставлять концентрированное тепло на гораздо меньшую площадь. Наряду с долотовидными наконечниками они часто рассматриваются как стандартная форма наконечника.

Идеальные области применения:

• Общая пайка
• Работа с тонкой электроникой

View Range

Наконечник с ножом или лезвием

Наконечники с ножом и лезвием для паяльника имеют уплощенные концы. Кончик ножа (показан справа) имеет более острую кромку с одной стороны. Наоборот, кончик лезвия (показан слева) имеет более широкую и более тонкую распределяющую поверхность.

Идеальное применение:

• Удаление припоя (или другие задачи по удалению материала)
• Нанесение материала в узкие зазоры

Просмотр ассортимента

Паяльные пасты

Для некоторых специфических применений в электронике — чаще всего при работе с небольшими токопроводящими компонентами на печатных платах — может оказаться полезным использовать паяльную пасту вместо традиционного скрученного материала припоя.

Что такое паяльная паста? По сути, это комбинация порошкообразного припоя, взвешенного в густой липкой среде, известной как флюс. При использовании паяльных паст флюсовая основа действует как временный клей, помогая свободно удерживать компонент в требуемом положении даже до того, как паяльник приложит к нему какое-либо тепло.

Паяльная паста, как правило, доступна в различных градациях (от Типа 1 до Типа 8), где более высокие градации указывают на более тонкое измельчение припоя, взвешенного во флюсовой среде. Лучший выбор для ваших требований будет во многом зависеть от уровня пригодности для печати, необходимого для миниатюрных компонентов и мелких деталей.

Идеальное применение:

• Высокоточная работа
• Массовое производство печатных плат
• Сборка прототипа печатной платы

Магазин паяльных паст

Что такое демонтаж?

Проще говоря, распайка — это противоположность пайке. Другими словами, это означает удаление припоя из существующего соединения либо для полной разборки, либо просто в качестве первого шага в улучшении слабого соединения при повседневном устранении неполадок.

Однако, несмотря на то, что распайка может быть довольно простой работой, все же важно следовать правильному процессу и обеспечивать правильное выполнение задачи.

Зачем отпаивать?

Существует множество причин, по которым может потребоваться демонтаж существующего соединения между компонентами или заготовками.

По сути, основная цель любой работы по распайке состоит в том, чтобы аккуратно удалить расплавленный материал (будь то проволока, флюс или паста) с места, с которым вы работаете, чтобы можно было повторно установить компонент и создать лучшее соединение в следующая попытка. Таким образом, три основных этапа любой операции демонтажа будут следующими:

1. Нагрев старого затвердевшего припоя, чтобы вернуть его в жидкое состояние
2. Аккуратное снятие прикрепленного провода или компонента, ничего не повреждая
3. Очистка существующего припоя для получения аккуратной поверхности для повторного монтажа

Существует множество методов и инструментов для достижения этих основных целей, но самый простой вариант — просто повторно нагреть старый припой с помощью простого утюга с фиксированной температурой. Хотя это не предлагает много вариантов для высокоточной работы, это может быть эффективно, если вам просто нужна базовая возможность удаления компонента.

Для более детальной работы или для того, чтобы получить больше шансов удалить все следы предыдущих работ по пайке, вы можете воспользоваться любым из следующего: представляет собой плетеную или плетеную медную проволоку, обычно продаваемую на небольшой катушке, которую можно нагревать между наконечником утюга и заготовкой, чтобы впитать излишки припоя. Фитиль для припоя идеально подходит для работы на плоских поверхностях, но его применение ограничено в сложных условиях.

Посмотреть ассортимент

Насосы для удаления припоя

Это ряд небольших вакуумных инструментов высокого давления, которые могут быть либо ручными для использования с утюгом, либо электрическими и самонагревающимися. Насосы для удаления припоя более эффективны, чем оплетка, для удаления припоя из точечных отверстий и других сложных мест, но часто слишком велики, чтобы маневрировать в особо ограниченных пространствах.

Зона обзора

Тепловые пушки и сжатый воздух

Если вы не можете получить доступ к особо труднодоступным местам с помощью традиционных инструментов для пайки, иногда вы можете удалить ненужный материал с помощью остронаправленного фена в сочетании со струями воздух высокого давления. Этот метод потребует дополнительного защитного износа и не подходит для применения с хрупкими компонентами, поэтому его следует использовать только в том случае, если нет альтернативы.

Посмотреть ассортимент

Как чистить и обслуживать паяльное оборудование

Чтобы продлить срок службы ваших паяльных инструментов и оборудования, важно правильно ухаживать за утюгами, наконечниками и другими паяльными принадлежностями. Среди самых основных форм обслуживания и ремонта, которые вы можете выполнять с этим типом оборудования, как и с любым другим типом инструмента, является регулярная чистка паяльника.

Самый простой способ очистить жало паяльника — это просто вручную стереть все загрязнения, оставшиеся после предыдущих сеансов. Осмотрите жало на наличие остатков припоя и нагара. Однако при интенсивном использовании может потребоваться дополнительная очистка.

Для достижения наилучших результатов обычно рекомендуется также регулярно использовать железную щетку или губку для очистки паяльника

.
