Типы телевизионных приёмных антенн

Содержание статьи

Разрезной вибратор (диполь).
Петлевой вибратор – одноканальная антенна.
Антенны типа “волновой канал”.
Логопериодические антенны.
Рамочные антенны.
Синфазные антенные решётки.
“Польские” антенны.
“Антенны бегущей волны.

Разрезной вибратор (диполь)

Диполи бывают: волновые, полуволновые, четвертьволновые.
Волновые имеют длину вибраторов, равную длине волны принимаемого сигнала, полуволновые – половине, четвертьволновые – четверти. Волновое сопротивление диполя составляет 300 Ом, поэтому для согласования с телевизионным кабелем и телевизором в любительских условиях используется согласующая полуволновая петля, изготовленная из отрезка телевизионного кабеля. Кабель снижения (для всех телеантенн) должен иметь волновое сопротивление 75 Ом. Диполь является аналогом комнатной антенны, прилагающейся к телевизорам.
Общеизвестные антенны: Локус, Дельта и им подобные, в метровом диапазоне являются разрезным диполем, который согласуется с кабелем с помощью специального трансформатора.
Свойства антенны – широкополосная. Коэффициент усиления – 1 дБ. Диаграмма направленности имеет одинаковые по размерам передние и задние лепестки, поэтому она с равным успехом “ловит” радиоволны в рабочей полосе со всех направлений, полезный сигнал и помехи. Наклон вибраторов незначительно сказывается на коэффициенте усиления и диаграмме направленности антенны.

Комбинированная антенна: метровая – разрезной диполь, дециметровая – логопериодическая

Петлевой вибратор – одноканальная антенна

Коэффициент усиления – 1 дБ. Диаграмма направленности с одинаковыми передним и задним лепестками. Используется в качестве эталонной антенны.

Антенны типа “волновой канал”

Петлевой вибратор индивидуально не используется и является активной частью для антенн типа “волновой канал”. Антенна “волновой канал” представляет собой набор из активного элемента – вибратора (как правило, петлевой вибратор) и пассивных – рефлектора и нескольких директоров, установленных на одной общей стреле.

Пассивные вибраторы, расположенные перед активным вибратором (по направлению на телецентр), называют директорами. Вибраторы, расположенные за активным вибратором, называют рефлекторами. Рефлектор служит для ослабления приема сигналов с тыла антенны, что улучшают помехозащищенность эфирной антенны. При увеличении числа директоров сужается ширина диаграммы антенны и увеличивается её коэффициент усиления. Для длинных (более 15 элементов) антенн можно считать, что усиление увеличивается примерно на 2.2 dB на каждое удвоение длины антенны. Следует отметить одну неприятность, связанную с использованием многоэлементных антенн типа “волновой канал”: при добавлении к петлевому вибратору пассивных элементов входное сопротивление антенны уменьшается. Для потребителей это не имеет никакого значения, так как все антенны снабжены согласующим трансформатором. Равномерность частотной характеристики антенны сильно зависит от качества её согласования с кабелем и телевизором, при незначительном рассогласовании неравномерность увеличивается и отдельные телевизионные каналы будут “ловиться” с ослаблением.

В некоторых случаях лучший результат даёт логопериодическая антенна, которая обладает меньшим коэффициентом усиления (при равном числе элементов), но более равномерной АЧХ.

Антенны типа “волновой канал”
Двухэлементные антенны	Трёхэлементные антенны	Пятиэлементные антенны
применяются редко, так как их характеристики не намного лучше характеристик одиночного вибратора.	Коэффициент усиления – 5,1-5,6 дБ. Передний лепесток диаграммы направленности больше заднего, угол раствора – 70 градусов.	Коэффициент усиления – 8,6-8,9 дБ. Передний лепесток диаграммы направленности больше заднего, угол раствора – 50 градусов.
Семиэлементные антенны типа	Одиннадцатиэлементные антенны	Шестнадцатиэлементные антенны
Коэффициент усиления – приблизительно 10 дБ. Передний лепесток диаграммы направленности больше заднего.	Коэффициент усиления – приблизительно 12 дБ. Передний лепесток диаграммы направленности больше заднего.	Коэффициент усиления – приблизительно 13,5 дБ. Передний лепесток диаграммы направленности больше заднего

Антенна Lumax “Волновой канал”, 6-12 телеканал

Антенны типа “Волновой канал” получили широкое распространение в различных профессиональных устройствах радиосвязи и радиолокации. Большинство телевизионных коллективных и индивидуальных антенн промышленного изготовления также являются антеннами типа “Волновой канал”. Это связано с тем, что такие антенны достаточно компактны и обеспечивают получение большого коэффициента усиления при сравнительно небольших габаритах.

Логопериодические антенны

Логопериодические антенны – широкополосные антенны, обеспечивающие приём телеканалов в широком диапазоне частот: метровых и дециметровых волн.

Рабочая полоса частот логопериодической антенны на низких частотах ограничена размерами наибольшего и наименьшего вибраторов антенны. В рабочем диапазоне обеспечивается хорошее согласование антенны с фидером, а коэффициент усиления практически остается постоянным. Логопериодическая антенна с числом вибраторов, равным 10-11, эквивалентна по коэффициенту усиления трёх – четырёхэлементной антенне типа “Волновой канал”. В то же время логопериодическая антенна работает в значительно более широкой полосе частот, чем антенна типа “Волновой канал”, что позволяет на одну антенну принимать телеканалы метровых и дециметровых волн.
Подключение фидера к ЛПА производится без специального симметрирующего и согласующего устройства. Кабель с волновым сопротивлением 75 Ом вводится внутрь нижней трубы с конца и выходит у конца, который направлен на телецентр, здесь оплетка кабеля соединяется с концом нижней трубы, а центральная жила – с концом верхней трубы.
Принцип работы: в зависимости от длины волны принимаемого сигнала в структуре антенны возбуждаются несколько вибраторов, размеры которых наиболее близки к половине длины волны сигнала, что по принципу действия напоминает несколько антенн “Волновой канал”, соединенных вместе, каждая из которых содержит вибратор, рефлектор и директор.

На данной длине волны сигнала возбуждается только одна тройка вибраторов, а остальные настолько расстроены, что не оказывают влияния на работу антенны. Это приводит к тому, что коэффициент усиления ЛПА оказывается меньше, чем коэффициент усиления антенны “Волновой канал” с таким же числом элементов, но зато полоса пропускания получается значительно шире. По аналогии с усилителями, “площадь усиления антенны”: произведение (КУ) на ширину (ПП) величина постоянная, поэтому, чем шире полоса пропускания, тем меньше коэффициент усиления при данных габаритах антенны.

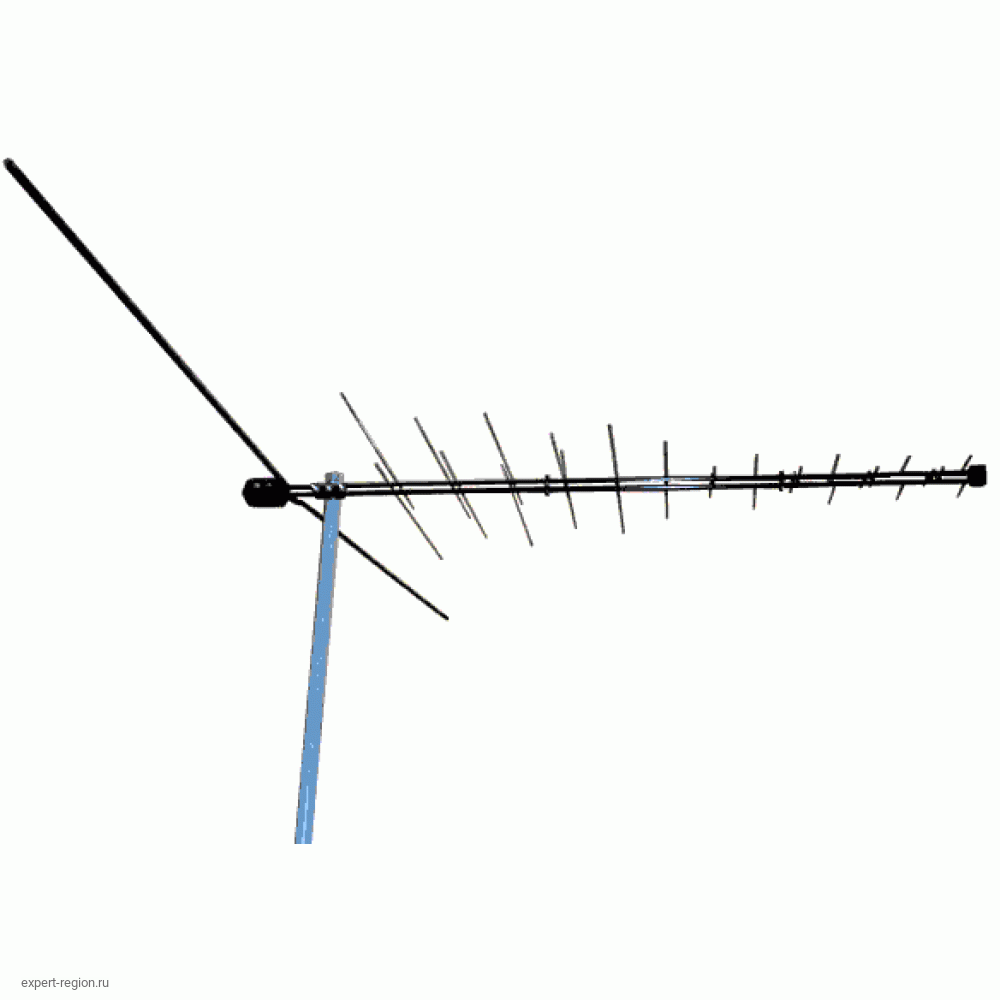

Логопериодическая антенна РЭМО, 6-69 телеканал

Логопериодическую антенну используют в зоне уверенного приёма телеканалов, для приёма большого числа телеканалов в благоприятных условиях приёма (отсутствия помех и отражённых телесигналов).

Рамочные антенны

Рамочные антенны предназначены для условий приёма телеканалов, когда простейшие антенны или антенны типа “волновой канал” не могут обеспечить получение на экране телевизора удовлетворительного качества изображения. Применяются двух- или трёх элементные рамочные антенну, которые иначе именуется как “двойной квадрат” или “тройной квадрат” соответственно. Рамочные антенны сочетают повышенный коэффициент усиления с простотой конструкции при сравнительно узкой полосе пропускания и не требуют настройки. Практическое применение в качестве телевизионных приёмных антенн находят редко. Широко были распространены (самодельные варианты) в “советское время”, когда в продаже наблюдался дефицит телевизионных антенн.
“Двойной квадрат” Одноканальная. Коэффициент усиления – 9-11 дБ. Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.
“Тройной квадрат” Одноканальная. Коэффициент усиления – 14-15 дБ. Волновое сопротивление около 70 Ом. Передний лепесток диаграммы направленности значительно больше заднего.

Синфазные антенные решётки

Синфазная антенная решётка представляет собой сложную направленную антенную систему, состоящую из отдельных слабонаправленных антенн, разнесённых в пространстве и расположенных таким образом, что фазы наведенных в них сигналов оказываются одинаковыми. Как правило, синфазная решётка собирается из одинаковых антенн, расположенных в несколько рядов и несколько этажей. Использование вместо одной антенны нескольких антенн, соединённых в синфазную решётку приводит к сужению диаграммы направленности и увеличению коэффициента усиления по сравнению с коэффициентом усиления одиночной антенны, входящей в состав решётки.
Одноканальная. Коэффициент усиления – увеличивается в пределах от 4 до 5 дБ при увеличении количества антенн в решётке в два раза. Волновое сопротивление примерно 70 Ом. Передний лепесток диаграммы направленности в несколько раз больше заднего.

Синфазная решётка фирмы Channel Master, USA

“Польские” антенны

Представляют собой четырёхэтажную синфазную решётку, снабжённую встроенным усилителем. Имеют рефлектор в виде решётки, расположенный сзади антенны. Польские антенны получили широкое распространение в начале 90-х годов, когда рынок антенн большим разнообразием не отличался. Собственно это была не польская идея, разработки были у Philips и других известных фирм, поляки сделали дешёвый, доступный вариант. Решетка комплектуется встроенным антенным усилителем и показывает неплохие результаты приёма удалённых телесигналов с 6 по 69 телеканал. В силу своей дешевизны, конструкция антенны очень хрупкая и недолговечная, а длинные усы метрового диапазона моментально загибаются под весом птичек или воздействием ветра и теряют свои приёмные свойства. Усилители не защищены от электростатического электричества и часто “вылетают” во время грозы. Антенна плохо защищена от помех, а часто “возбуждающийся” усилитель сам является источником помех. Антенна не пригодна к использованию в городских условиях.
Всеволновая. Коэффициент усиления – собственный на ДМВ 13-14 дБ, с усилителем до 40 дБ. Волновое сопротивление – 75 Ом с согласующим трансформатором.

Антенны бегущей волны

Антеннами бегущей волны принято называть направленные антенны, вдоль геометрической оси которых распространяется бегущая волна принимаемого сигнала, это апериодические антенны. Обычно антенна бегущей волны состоит из собирательной линии, к которой подключено несколько вибраторов, расположенных на одинаковом расстоянии один от другого. Наведенные электромагнитным полем ЭДС в вибраторах складываются в собирательной линии в фазе и поступают в фидер. Коэффициент усиления антенны бегущей волны определяется длиной собирательной линии и пропорционален отношению этой длины к длине волны принимаемого сигнала. Кроме того, коэффициент усиления антенны зависит от направленных свойств вибраторов, подключенных к собирательной линии. У антенны бегущей волны все вибраторы активные, принятая ими энергия сигнала передается в собирательную линию. Если антенны “Волновой канал” являются узкополосными и способны эффективно принимать сигнал только по одному определенному частотному каналу, которому соответствуют их размеры, то антенны бегущей волны широкополосные и совершенно не нуждаются в настройке.

Комбинированная антенна: метровая, бегущей волны, дециметровая, “волновой” канал фирмы Channel Master, USA. Радиус приёма до 60 миль

Комбинированная антенна: метровая, бегущей волны, дециметровая, “волновой” канал фирмы Channel Master, USA. Радиус приёма до 100 миль

Как видно на картинках: в первом случае рабочая полоса антенны формируется наклонными вибраторами различной длины, во втором случае рабочая полоса формируется с помощью вибраторов двух видов и разных размеров. Данные антенны не получили широкого распространения на территории России, однако эти антенны, без преувеличения – мечта монтажника. Условия работы монтажников на крыше – не подарок: снег и ветер, мороз и гололёд, дождь и палящее солнце. Собирать антенны в таких условиях не просто, а Channel Master достаёшь из коробки, расправляешь вибраторы до фиксации их в специальных зажимах и антенна готова к установке. По цене эти антенны соизмеримы с трёхдиапазонными антеннами, механически прочны и обладают неплохими приёмными характеристиками. Выпускается два вида антенн с разным количеством вибраторов.

Эфирные антенны, Виды эфирных антенн

Эфирные антенны делятся на:

1. Всеволновые антенны
2. Метровые антенны
3. Дециметровые антенны
Эфирная антенна может быть:
1. внутренняя эфирная антенна (активная и пассивная)
2. наружная эфирная антенна (активная и пассивная)

Пассивная эфирная антенна работает без усилителя, такие антенны как правило используют вблизи с передающим ретранслятором телевизионного сигнала, к ней подключается один телевизор, потому что два пассивная эфирная антенна просто не потянет. Как правило каждый антенный мастер имеет всегда при себе такую антенну для проверки сигнала в месте установки эфирной антенны.

Пассивная метровая антенна в наше время 2015 году практически не используется, поэтому предлагать Вам её нет смысла, но есть одна маленькая хитрость, известная антенному мастеру, как сделать из пассивной метровой антенны активную и “аля хоп)” волшебство удалось, можем подключить более одного телевизора и радоваться просмотру телевизионных каналов. Для этого к антенне подключаем усилитель мощности сигнала, обычная антенна даёт нам порядка 16 децибел, этого конечно мало, а вот усилитель даёт ещё порядка 34 децибел, вот это уже результат! Антенный усилитель можно подключать к любой пассивной антенне и виды антенных усилителей тоже разные, их великое множество, но в основном функция одна и также это усиление сигнала телевизионной антенны, конечно, если нам необходимо раздать сигнал на целый многоквартирный дом, там уже необходимо подбирать более мощное оборудование.

Всвсеволновые антенны это наиболее распространённый вид телевизионных антенн, при помощи всеволновой антенны или всевоволновки как говорят наши антенные мастера можно смотреть и аналоговые каналы, и цифровые каналы, эта антенна принимает метровые волны, вторые метры, дециметровые волны, но и тут нам необходим антенный усилитель, что же это за штуковина такая, без которой не работает толком не одна эфирная антенна? Обязательно расскажу чуть позже.

Самая распространённая всеволновая эфирная антенна это Funke либо антенный комплекс Funke, потом Дельта, Локус и разумеется иностранные производители Televes, Alcad, Goldmaster… и др.

Дециметровые эфирные антенны в 2015 году наиболее применяемые для приёма сигнала цифрового телевидения. Здесь вообще всё просто, если раньше антенному мастеру по эфирным антеннам приходилось выстраивать каждую частоту, использую при этом корректоры частоты, различного рода усилители и гасители сигнала, множество разных приспособлений, а самое главное на установку, настройку эфирной аналоговой антенны уходило немало времени, то сейчас нет в этом необходимости, всё гораздо легче и проще! Дециметровые антенны имеют много раз-личных видов, но все работают одинаково, конечно здесь по желанию клиента, можно красивую или просто “кусок железяки” Ниже приведу примеры дециметровых антенн с картинками, можете выбрать, что понравится.

Виды дециметровых антенн

Выбор антенны для эфирной цифры. Часть 1

В этом материале мы расскажем о том, какой тип телевизионной антенны оптимален в зависимости от условия приема, на что стоит обращать внимание при выборе конкретной модели и как не вестись на рекламные лозунги недобросовестных продавцов. Материал разбит на две части, в первой мы рассмотрим общие вопросы, актуальные для всех людей, планирующих покупку антенны, а вторая часть будет больше ориентирована на технически подкованных пользователей и любителей экспериментов.

Материал основан на рекомендациях, полученных от специалистов-практиков, которых мы попросили ответить на ряд вопросов, касающихся выбора антенны. Помимо специалистов из компаний-производителей и интеграторов, мы привлекли к обсуждению и участников форума «Телеcпутника», среди которых много опытных профессионалов-практиков.

Чтобы эти ответы были понятны и неспециалистам, предварим их небольшим ликбезом по антеннам.

Формат передачи цифрового эфирного телевидения

Формат DVB-T2, в котором вещаются цифровые мультиплексы, отличается от формата передачи аналогового телевидения системой модуляции несущей. Эта модуляция менее чувствительна к помехам от переоотраженных сигналов, которые иногда даже могут усиливать полезный сигнал и работать в условиях большей зашумленности сигнала. В то же время такие антенны хуже переносят определенные типы искажений. Кроме того, при выборе антенны надо учитывать, что цифровые мультиплексы передаются в дециметровом диапазоне, на частотах, расположенных довольно близко друг к другу. Отмирающее аналоговое ТВ, в свою очередь, вещается в основном в метровом диапазоне. Эти факторы определяют некоторые отличия при выборе антенн для ЦТВ.

Классификация антенн

Антенны можно классифицировать по нескольким параметрам.

Во-первых, по принимаемому диапазону частот их разделяют на канальные диапазонные и всеволновые антенны. Для приема цифровых мультиплексов актуальны диапазонные антенны, позволяющие принимать дециметровые трансляции.

В зависимости от вида установки антенны делятся на комнатные и наружные. Прием на комнатную антенну, как правило, возможен в городской зоне, если окна находятся в прямой видимости передатчика. При приеме цифровых мультиплексов на комнатную антенну в условиях городской застройки качество принимаемого сигнала во многом зависит от влияния переотраженных сигналов, но так как формат DVB-T2 более устойчив к этому влиянию, то с переходом на цифру актуальность комнатных антенн повысилась.

Тем не менее часто приходится применять и наружные антенны, особенно за городом или в условиях холмистой местности. Для них гораздо чаще можно найти место в прямой видимости передатчика, и они в силу своей конструкции обеспечивают лучшее качество приема.

Кроме того, антенны делятся на пассивные и активные — пассивные усиливают сигнал только за счет своей геометрии, а в активных моделях принимаемый сигнал дополнительно усиливается электронным усилителем. Достоинствами активных антенн являются более компактные размеры и простая конструкция, чем у пассивной антенны с тем же уровнем усиления. В то же время усилитель неизбежно добавляет шумы к принимаемому сигналу, а также несколько его искажает. Еще он усиливает не только сигналы мультиплексов, но все, которые оказываются в зоне и полосе приема антенны. И если суммарная мощность таких сигналов оказывается велика, то это может привести к перегрузке усилителя и серьезным искажениям сигнала.

Базовой характеристикой любой антенны является ее диаграмма направленности. Это объемный график, отражающий коэффициент усиления (КУ) сигналов, принимаемых антенной с разных направлений. Диаграмма определяет и возможность усиления полезных сигналов, и отстройку от помех.

На этом мы пока остановимся и дадим слово экспертам.

Как подойти к выбору антенны

Первый и основной вопрос, которым, скорее всего, задастся покупатель антенны, звучит так: можно ли самостоятельно определить, какая антенна подойдет для приема в моих условиях (в городской застройке или за городом)? И если можно, то как?

Наши комментаторы разделились на две группы. Одни считают, что антенны в большинстве случаев можно выбрать самостоятельно путем несложного анализа. По мнению других, работает только метод проб, так как все обстоятельства учесть невозможно, но привлечение специалистов может сильно сократить процесс перебора.

Начальник отдела оптовых продаж и маркетинга компании «Ланс» Игорь Лукашев предложил пошаговый алгоритм решения этого вопроса.

По его мнению, если нужна антенна на дачу, то необходимо:

1. Зайти на сайт РТРС.РФ и открыть интерактивную карту России.

2. Выбрать ближайший передающий телецентр.

3. Определить расстояние от телецентра до дома и далее руководствоваться следующими цифрами:

если расстояние от дома до телецентра не превышает 50 км, а количество телевизионных точек в доме не более четырех, следует выбрать антенну «Волновой канал» длиной от 90 до 140 см;
если вы удалены от телецентра на 50—70 км, то антенна должна иметь длину 2—2,4 м при таком же количестве ТВ-точек;
если количество ТВ-точек больше или расстояние превышает 70 км, то потребуется антенна с усилителем.

Городским жителям в большинстве случаев достаточно комнатной антенны. Оптимальной будет антенна дециметрового диапазона (470—862 МГц), без всевозможных телескопических выдвигающихся элементов, так как прием метрового диапазона уже не актуален.

При отсутствии прямой видимости телебашни или на окраине города комнатной антенны может оказаться недостаточно. Чтобы подстраховаться, лучше одолжить у кого-нибудь комнатную антенну для проверки или расспросить об условиях приема ближайших соседей.

Горожанам, не желающим проводить подобное расследование, возможно, придется по вкусу универсальный совет нашего форумчанина Sol. По его наблюдениям, «пассивная антенна с волновым каналом невысокой направленности и КУ 12 ДБ практически всегда дает приемлемые результаты в городе и, в большинстве случаев, в пригороде, если, конечно, она установлена не в подвале».

Особенности разных конструкций антенн, а также сферы применения активных, то есть оснащенных усилителями моделей, мы подробнее рассмотрим во второй, технической части статьи.

Директор по продажам РЭМО Виталий Фенев считает, что подбором антенны следует заниматься специалистам, понимающим физику распространения радиоволн, причем и они не могут учесть все факторы, влияющие на результат. Сложнее всего им будет спрогнозировать влияние электромагнитных помех, соседних строений, а также сложного рельефа. Тем не менее он решился на несколько советов:

«В первую очередь рассматривайте возможность установки наружной ТВ-антенны, так как она при правильной установке с большей вероятностью, чем комнатная антенна, обеспечит устойчивый прием.

Комнатные антенны — это компромиссное решение. Антенна в условиях помещения закрыта стенами и получает сигнал только через окно. Кроме того, она притягивает огромное количество электрических помех из помещения. Если вы все же выбрали комнатную антенну, то старайтесь разместить ее ближе к открытому пространству, лучше всего на подоконнике окна, выходящего в сторону телевышки.

Многие производители по просьбе торговых организаций отмечают на упаковках и в документации рекомендуемое расстояние до телевышки, на котором стоит применять ТВ-антенну. Надо помнить, что это не параметр антенны, а очень относительный ориентир для потребителей, самостоятельно выбирающих модель. Тем более что в погоне за покупателем некоторые производители максимально накручивают это значение.

Наружная антенна любит высоту. Лучшее место для ее установки — это самая высокая точка здания и на определенном расстоянии над кровлей. Не всегда удается получить доступ к такому месту, особенно в многоквартирном доме, а также применить полноценную мачту для установки антенны, но существуют альтернативные методы: на стеновой кронштейн, на элементы балкона и т. д.

Проводите кабель от антенны к телевизору по кратчайшему пути, чтобы мнимизировать затухание сигнала при прохождении по кабелю.

Если есть необходимость поделить сигнал на несколько ТВ-приемников, лучше использовать усилитель либо встроенный в антенну, либо внешний, но включенный в схему между антенной и делителем. Это позволит компенсировать потери в кабеле и в делителе».

На что обратить внимание

После того как покупатель определится с типом и характеристиками антенны, у него, скорее всего, возникнет вопрос, на что стоит обратить внимание при выборе конкретной модели для оценки надежности, долговечности и удобства сборки.

По мнению Игоря Лукашева, при выборе уличной антенны надо обращать внимание на три фактора.

Во-первых, она должна быть изготовлена из алюминия и хорошего пластика. Сталь подвержена коррозии, поэтому ее использование допустимо только в части крепления к мачте, где коррозия не скажется на характеристиках приема. Следует также учитывать, что чем меньше паек в конструкции, тем выше надежность антенны.

Во-вторых, уличная антенна должна иметь определенный вес — алюминиевый прокат должен иметь стенки 0.3—0.5 мм.

Кабель должен подключаться через F-коннектор, для приема DVB-T2 это обязательное условие. В старых антеннах центральная жила кабеля иногда просто зажималась винтом, а такое соединение — это приемник помех.

На необходимость F-разъема указывает и Виталий Фенев. По его опыту, нередко можно встретить в продаже наружные антенны, у которых нет разъема на корпусе. Это означает, что пользователю придется произвести самостоятельное подключение кабеля к антенне с разборкой антенны, разделкой кабеля, заделкой его в антенну, возможно, даже с пайкой. Наличие стандартного разъема F-типа на корпусе значительно упрощает эту процедуру и сокращает время при установке.

Рекомендации выбрать антенны «с весом» обусловлены требованием вибростойкости. В то же время слишком тяжелые антенны в некоторых случаях могут потерять свои рабочие свойства.

Форумчанин с ником Alex RS отметил в комментарии, что в полевых и сельских условиях, где в качестве мачт используются деревянные жерди, стальные логопериодические антенны и антенна «Волновой канал» могут оказаться слишком тяжелы, в результате угол места антенны будет «плыть».

О том же предупреждает и Виталий Фенев: «Часто можно наблюдать установленные на мачтах наружные антенны, которые со временем потеряли горизонтальность. Происходит это потому, что некоторые производители используют более тонкий металл в деталях кронштейнов. Со временем он прогибается, и антенна “клюет носом”. Стоит обращать внимание на этот момент, чтобы вес и габариты наружной антенны соответствовали прочности этого узла».

И еще одна рекомендация от представителя РЭМО: удобство сборки обеспечивают прежде всего предсобранные конструкции, которые либо полностью готовы к использованию, либо требуют минимальных затрат времени. Также хорошо, если к антенне прилагаются иллюстрированные инструкции по ее сборке.

Ведущий инженер НПП ОСТ Игорь Некрасов предлагает обратить внимание на качество покрытия краски, качество примененного пластика (хрупкость, трескание) и конструктивную защищенность от попадания влаги на внутренние элементы антенны (к примеру, плату усилителя).

А модератор нашего форума mehanik отмечает важность качества подключаемого кабеля: «плохой и дешевый кабель быстро умирает, буквально и фигурально».

Требований к комнатным антеннам, работающим в более комфортных условиях, наши комментаторы высказали меньше.

Игорь Лукашев предлагает обратить внимание на эргономичную конструкцию антенны, так как об острые конструкции можно пораниться, есть даже риск выколоть глаз. Кроме того, активные домашние антенны лучше использовать без блока питания, такие модели питаются по коаксиальному кабелю непосредственно от телевизора или приставки.

Виталий Фенев советует устанавливать комнатную антенну вдали от ежедневных маршрутов по помещению, в месте, недоступном для детей и животных. Для активных антенн он также рекомендует выбирать питание от телевизора или приставки через USB. В этом случае антенна будет включаться и выключаться одновременно с телевизором, не будет холостой работы усилителя, не потребуются дополнительные источники питания и розетки под них.

Во второй части материала мы рассмотрим особенности разных конструкций антенн и их применимость для приема ЦТВ. Кроме того, попробуем разобраться, когда стоит использовать антенные усилители, а когда от них лучше отказаться. И наконец, попробуем разобраться, каким образом можно проверить достоверность характеристик, приводимых производителем.

_________________________

Подпишитесь на канал «Телеcпутника» в Telegram: перейдите по инвайт-ссылке или в поисковой строке мессенджера введите @telesputnik, затем выберите канал «ТелеСпутник» и нажмите кнопку +Join внизу экрана.

Также читайте «Телеcпутник» во «ВКонтакте», Facebook , «Одноклассниках» и Twitter.

И подписывайтесь на канал «Телеспутника» в «Яндекс.Дзен».

Виды ТВ и их отличия

Современное телевизионное вещание достигло того уровня, когда любой пользователь, независимо от финансовых возможностей, может выбирать наиболее оптимальный для себя вариант. Высокопрофессиональные специалисты нашего сервисного центра, готовы в любое удобное для заказчика время, провести и настроить кабельное, эфирное и спутниковое телевидение.

Кабельное ТВ

Кабельное ТВ представляет собой определенный формат телевизионного вещания, который является альтернативой эфирного и спутникового способа передачи сигнала. В случае с кабельным ТВ, его особенность кроется непосредственно в названии. В отличие от других форматов, телевизионный сигнал поступает к пользователю посредством кабеля, проложенного поставщиком услуг непосредственно к приемнику.

Эфирное цифровое ТВ

В отличие от кабельного ТВ, эфирная цифровая передача сигнала, осуществляется посредством волн. В кодированном сигнале эфирного ТВ, звук и видеоизображение передается в зашифрованном виде, при помощи цифровых каналов. Существует несколько популярных стандартов сжатия сигнала, однако наиболее распространенным, является MPEG.

Спутниковое ТВ

Спутниковое телевидение, в отличие от первых двух форматов, имеет кардинальное отличие. В качестве ретранслятора, который необходим для расширения зоны охвата, в данном случае используются искусственные спутники Земли. Как следствие, спутниковое ТВ — отличается наибольшей зоной охвата.

Как передается ТВ сигнал

Во всех трех форматах, телевизионный сигнал передается от единого центра, к большому количеству пользователей. Однако в каждом отдельном варианте, количество телевизионных приемников подключенных к единому центру трансляции сигнала, кардинально отличается. Условно, можно сказать, что кабельное ТВ, это сотни пользователей. Эфирное цифровое ТВ — сотни тысяч пользователей. Спутниковое ТВ — сотни миллионов зрителей по всему миру.

Специалисты нашего сервисного центра, одинаково профессионально осуществляют работы по каждому из форматов. Вам стоит лишь связаться с оператором нашей компании и выбрать между кабельным, эфирным и спутниковым телевидением.

Выбираем эфирную антенну

Затенённый приём – осуществляется в зоне радиотени, образованной значительными препятствиями на пути распространения радиоволн (здания, бугры, горы и др.

).
При данном виде приёма прямой и отраженный сигналы соизмеримы по величине, что приводит к искажению изображения на экране телевизора: повторы, размытость “картинки” и др.
Хорошее качество изображения при данном виде приёма получить не всегда возможно! Дальний приём – осуществляется на большом расстоянии от передающей антенны, когда уровень сигнала сильно ослаблен. Изображение становится “рыхлым”, на экране телевизора появляется “снег” и наблюдается влияние внешних природных факторов (снег, дождь и др.). В некоторых случаях хорошего качества изображения можно добиться за счёт применения антенных усилителей.
Качество телевизионного изображения в значительной степени подвержено воздействию различного рода помех. Электромагнитные поля работающих радиостанций, электрических установок промышленных предприятий, медицинских учреждений, электротранспорта и др. создают различные помехи телевещанию, которые проявляются виде чёрточек, муаров, полос, точек, излома линий и т.

п.
При значительном ослаблении телевизионного сигнала, на значительном удалении от передающей антенны, наблюдаются помехи, обусловленные одновременным приёмом тв сигналов с двух или более передающих антенн, которые проявляются на изображении в виде волн, мерцаний, размытости и пропадания картинки за счёт потери синхронизации.
Поэтому для каждого конкретного случая нужно выбрать тип применяемой антенны и место её установки, для этого надо выяснить у соседей или установщиков, какая возможность приёма в ваших конкретных условиях.
Переходим к выбору самой эфирной приёмной антенны аналогового телевидения. Прежде всего, необходимо обратить внимание на характеристики и параметры приёмных телевизионных антенн.

К основным характеристикам и параметрам приёмных телевизионных антенн относятся:

полоса пропускания, т.е. рабочий диапазон антенны, для выбора антенны нужно знать, в каком диапазоне вещаются телевизионные каналы
поляризация, вертикальная или горизонтальная, необходимо знать в какой поляризации вещаются телевизионные каналы
входной импеданс, антенну обязательно необходимо согласовать с телевизионным кабелем с помощью специальных трансформаторов
диаграмма направленности, способность антенны принимать сигналы с различных направлений, должна быть узкой, чтобы максимально ослабить приём паразитных сигналов
коэффициент усиления антенны, непосредственно связан с диаграммой направленности антенны, чем уже диаграмма, тем выше коэффициент усиления

Основные виды применяемых телевизионных антенн:

антенны “волновой канал”, данный вид антенн обеспечивает высокий коэффициент усиления, узкую диаграмму направленности, их недостатком является значительная неравномерность частотной характеристики и узкополосность
логопериодические антенны, данный вид антенн обеспечивает хорошую равномерность частотной характеристики, широполосность, но по коэффициенту усиления они проигрывают антеннам “волновой канал”
рамочные антенны, обычно “самодельные “, довольно эффективно работают в сельской местности в метровом диапазоне волн
синфазные антенны, типа “Польских решёток”, в 90-е годы очень популярные антенны, эффективны для приёма дециметровых волн, но очень непрочны и недолговечны

При выборе антенн и антенного оборудования необходимо учитывать, что для получения хорошего качества изображения уровень сигнала на входе телевизора должен быть в диапазоне 64-83 дБ, а разброс уровня сигнала при его разветвлении не должен превышать 8-10 дБ.
В силу специфики антенного оборудования для установки антенн и прокладке телекоммуникаций в коттеджах и квартирах лучше привлекать специалистов по антенному оборудованию, а не строителей.

Одна эфирная антенна не сможет обеспечить достойного качества изображения, а только в комплекте с телевизионным кабелем, ответвителями, делителями, розетками, усилителями и др. оборудованием.

Кабель. Кабель должен быть высококачественный, например, голландской фирмы Belden. Дешевый китайский кабель имеет большое затухание и механически не прочен, на сильном ветру и на морозе его оболочка лопается и кабель теряет свои электрические свойства, потребитель будет вынужден сделать его замену.
Розетки. Применять надо качественные розетки, которые стоят 8-10 у.е. Они обеспечивают хорошую развязку сигнала между проходом и отводом. Существуют розетки: ТВ-РАДИО, ТВ-СПУТНИК, ТВ-СПУТНИК-РАДИО, которые подразделяются на проходные и оконечные. У проходных розеток специально заложено разное по величине затухание на ответвление, для того, чтобы выровнять потери сигнала при различных длинах кабеля.
Сплиттеры, ответвители. Используются для деления и ответвления телевизионного сигнала. Они отличаются по коэффициенту отражения, потерям на проход и величиной развязки между выходами. Рекомендуем использовать делители сплиттеры известных фирм, “RTM”, “TLC” и т. п., а не дешевые китайские, чтобы избежать потерь сигнала.
Разветвлять тв сигнал с помощью обычных механических соединений кабеля категорически недопустимо.
Усилители. Усилители подразделяются: на антенные, абонентские, мультибенды и магистральные. Усилители используется для усиления телевизионного сигнала до заданной величины.
Усилители эффективны не во всех случаях: при очень слабом, зашумлённом сигнале и при наличии помех они не помогут.

К телевизионной антенне для приёма эфирного цифрового телевидения дополнительных требований нет! Для приёма цифрового телесигнала DVB-T надо выбрать антенну соответствующего диапазона, желательно, с узкой диаграммой направленности и оптимальным для приёма в данном месте коэффициентом усиления. Применение антенных усилителей не эффективно.

Тест автомобильных ТВ антенн для приема DVB-T2

В этой статье мы расскажем о результатах проведенного нами теста популярных автомобильных телевизионных антенн для приема цифровых каналов DVB-T2 в машине. Мы протестировали популярные на рынке антенны наружной и внутренней установки, все эти антенны представлены в ассортименте нашего магазина.

Магазин антенн «2000 МГц» представляет тест автомобильных телевизионных антенн. В тесте приняли участие антенны от отечественных производителей «Озар» и «Триада», а также антенна из Польши Korona (модификация TS Extra). Мы провели тест антенн для приема цифрового телевизионного сигнала DVB-T2 в зоне уверенного приема в городских условиях и в двух точках загородом на разном удалении от телебашни. Цифровой сигнал измерялся с помощью универсального измерителя сигнала ТСВ Комбо.

География теста.

Тестировали автомобильные ТВ антенны в трех точках на карте Санкт-Петербурга и Ленинградской области. На всех точках остановки автомобиль располагался капотом к телебашни.

Точка 1. Находится в Санкт-Петербурге, на пустыре в 7,5 км от телебашни — это будет нулевая точка, т.к. расположена в зоне уверенного приема РТРС-1 и РТРС-2. И ни у одной из тестируемых антенн не возникло проблем с приемом обоих мультиплексов.
Точка 2. Находится в 22,5 км от телебашни в Петербурге, в населенном пункте Мяглово. Мяглово считается зоной уверенного приема DVB-T2 с телебашни Петербурга.
Точка 3. Находится в 38,5 км от телебашни в Петербурге и в 2 км от маломощного ретранслятора в г. Кировске, на момент теста с него вещался только РТРС-1 на 35 частотном канале.

Участники теста:

Антенна Korona TS Extra – наружная антенна с усилителем и круговой диаграммой направленности. Автомобильная антенна Korona широко используется дальнобойщиками. Штатное крепление подразумевает установку на саморезы или болты.

Для крепления на тестовом автомобиле использовался магнитное крепление от Vectorcom, магнит оказался очень мощным, чтобы снять его с крыши пришлось приложить немалое усилие.

Антенна Car Digital – на прилавках антенну данного вида можно часто встретить под разными названиями и с указанием разных характеристик. Данная антенна входит в комплект Автокомплект Delta Systems DS-550HD DVB-T2.

Антенна Bousch 625 — Внутренняя антенна с усилителем. Выпускается в России компанией Триада. Boush 625 аналог Calearo 7137122. Из особенностей антенны хочется отметить один лепесток приемных элементов.

Антенна Озар B3 — внутренняя антенна с усилителем входит в состав автокомлектов X2 DVB-T2 с цифровым DVB-T2 с двумя отдельными тюнерами и универсального автокомплекта Эфир 500 HD DVB-T2. Антенна выпускается в России, в Новосибирске. Антенна Озар B1 – Внутренняя антенна с усилителем. Приемные элементы большие 43 см в длину, на лобовом стекле легкового автомобиля их получится расположить только в углу, наклеив приемные элементы под углом.

Антенна Триада 690 Профи – наружная антенна с усилителем. Крепится на клипсе на опускаемое стекло. Усилитель имеет два переключаемых режима усиления «Город» и «Трасса». В режиме «Трасса» усилитель работает на максимальном усилении. Режим «Город» является аттенюатором усиления, для уменьшения вероятности переусиления сигнала. Антенна Триада 694 Профи — штыревая наружная антенна на магните с усилителем. Усилитель выполнен в виде отдельного блока. Усилитель так же, как и у Триады 690 имеет два переключаемых режима.

Сравнительная таблица характеристик тестируемых телевизионных антенн:

	Производитель	Тип установки	Коэффициент усиления	Тип ТВ штекера	Питание
Korona TS Extra	Польша	Наружная, на магните (опция)	20-30 дБ	ТВ-штекер 9,5 мм	Штекер прикуривателя
Car Digital	Китай	Внутренняя, на стекло	Не указано	ТВ-штекер 9,5 мм	Отдельные провода у ТВ-штекера
Озар B3	Россия, Новосибирск	Внутренняя, на стекло	20 дБ	F-разъем	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны
Озар B1	Россия, Новосибирск	Внутренняя, на стекло	20 дБ	Jack 3,5 мм	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны
Триада 690	Россия, Санкт-Петербург	Наружная, на клипсе на стекло	МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ	ТВ-штекер 9,5 мм + переходник на Jack 3,5 мм	Штекер прикуривателя
Триада 694	Россия, Санкт-Петербург	Наружная, на магните	МВ 1-5 канал 12дБ, МВ 6-12 канал 18 дБ, ДМВ 20-60 24 дБ	Jack 3,5 мм
Bousch 625	Россия, Санкт-Петербург	Внутренняя, на стекло	20 дБ	ТВ-штекер 9,5 мм	Отдельные провода «плюс» у ТВ-штекера, «минус» у корпуса антенны

Измерения сигнала.

Измерения сигнала DVB-T2 производились прибором ТСВ-Комбо по двум характеристикам: уровень сигнала (в дБмкВ) и соотношение сигнал/шум (в дБ). Чувствительность тюнера DVB-T2 ТСВ-Комбо 53-54 дБмкВ, это минимально допустимый уровень сигнала, при меньших значениях сигнал ТСВ-Комбо сигнал не определяет. При значениях 53-54 дБмкВ, изображение на ТСВ-Комбо сыпется или замирает на несколько секунд.

Ниже приведена сравнительная таблица результатов тестируемых антенн. Цветом выделено качество приема, где:

Зеленый цвет – устойчивый прием сигнала, картинка не рассыпалась
Желтый цвет – кратковременные рассыпания или замирание картинки
Красный цвет – изображения нет, каналы не принимаются

Таблица измерений уровня сигнала тестируемых антенн.

		Точка 1		Точка 2		Точка 3
		РТРС-1	РТРС-2	РТРС-1	РТРС-2	РТРС-1	РТРС-2
Korona TS Extra	S/N, дБ	30	30,1	28	32	27	28,1
Korona TS Extra	Уровень, дБмкВ	73	75	62	63	57	58
Car Digital	S/N, дБ	24,3	21	24,9	0	0	0
Car Digital	Уровень, дБмкВ	58	57	53	52	45	43
Озар B3	S/N, дБ	30,7	29,6	27,5	25,2	21,1	0
Озар B3	Уровень, дБмкВ	65	67	60	56	55	52
Озар B1	S/N, дБ	28,1	24,5	20,3	24,9	19	0
Озар B1	Уровень, дБмкВ	62	65	59	56	54	52
Триада 690	S/N, дБ	29,3	28,4	23	27	21	0
Триада 690	Уровень, дБмкВ	69	66	55	60	53	51
Триада 694	S/N, дБ	24	25	0	23	0	16,7
Триада 694	Уровень, дБмкВ	58	60	46	57	49	53
Bousch 625	S/N, дБ	26,4	24,9	0	0	17,3	0
Bousch 625	Уровень, дБмкВ	58	56	49	46	57	40

Подведем итоги теста.

Korona TS Extra — показала себя в тесте лучшей антенной, неудивительно, круговая диаграмма направленности и наружное исполнение сделали свое дело. Другой вопрос, что на крыше легкового автомобиля антенна смотрится очень громоздко. Если Вас это не останавливает, то эта антенна для вас.

Car Digital — подойдет только для городских условий, но небольшое удаление от города и с приемом ТВ-сигнала возникнут проблемы.

Озар B3 – лучший результат среди внутрисалонных антенн, проблемы возникли только с приемом второго мультиплекса на самой дальней точки 3.

Озар B1 – второй результат среди внутрисалонных антенн, на Точке 3 на 1 мультиплексе наблюдались кратковременные срывы сигнала, для второго мультиплекса не хватило уровня сигнала.

Триада 690 — уверенный прием в городских условиях и условиях ближнего пригорода. В Точке 3 возникли проблемы с приемом обоих мультиплексов, несмотря на располагающийся в нескольких километрах ретранслятор.

Триада 694 — антенна показавшая самые неоднозначные результаты в тесте. Уровень сигнала на первом мультиплексе (586 МГц) оказался очень низким и в точках 2 и 3, картинку на экране нам увидеть не удалось. Однако на втором мультиплексе (666 МГц) уровень сигнала антенны в точке 2 был сравним с оппонентами, в точке 3 даже показала картинку с РТРС-2, хоть и с зависаниями.

Bousch 625 — аутсайдер нашего теста, свои коррективы скорее всего внес всего лишь один лепесток приемных элементов. Уверенный прием сигнала только в городе и небольшой удаленности от телебашни.

Все представленные антенны вы можете приобрести в нашем магазине в разделе “Автомобильные ТВ/FM антенны”.

Поставщики и ресурсы беспроводной связи RF

О компании RF Wireless World

Веб-сайт RF Wireless World является домом для поставщиков и ресурсов радиочастотной и беспроводной связи. На сайте представлены статьи, руководства, поставщики, терминология, исходный код (VHDL, Verilog, MATLAB, Labview), тестирование и измерения, калькуляторы, новости, книги, загрузки и многое другое.

Сайт RF Wireless World охватывает ресурсы по различным темам, таким как RF, беспроводная связь, vsat, спутник, радар, волоконная оптика, микроволновая печь, wimax, wlan, zigbee, LTE, 5G NR, GSM, GPRS, GPS, WCDMA, UMTS, TDSCDMA, bluetooth, Lightwave RF, z-wave, Интернет вещей (IoT), M2M, Ethernet и т. Д.Эти ресурсы основаны на стандартах IEEE и 3GPP. В нем также есть академический раздел, который охватывает колледжи и университеты по инженерным дисциплинам и MBA.

Статьи о системах на основе Интернета вещей

Система обнаружения падений для пожилых людей на основе Интернета вещей : В статье рассматривается архитектура системы обнаружения падений, используемой для пожилых людей. В нем упоминаются преимущества или преимущества системы обнаружения падений Интернета вещей. Читать дальше➤
Также обратитесь к другим статьям о системах на основе Интернета вещей следующим образом:
• Система очистки туалетов самолета. • Система измерения столкновений • Система отслеживания скоропортящихся продуктов и овощей • Система помощи водителю • Система умной торговли • Система мониторинга качества воды. • Система Smart Grid • Система умного освещения на базе Zigbee • Интеллектуальная система парковки на базе Zigbee. • Система умной парковки на основе LoRaWAN

RF Статьи о беспроводной связи

В этом разделе статей представлены статьи о физическом уровне (PHY), уровне MAC, стеке протоколов и сетевой архитектуре на основе WLAN, WiMAX, zigbee, GSM, GPRS, TD-SCDMA, LTE, 5G NR, VSAT, Gigabit Ethernet на основе IEEE / 3GPP и т. Д. .стандарты. Он также охватывает статьи, относящиеся к испытаниям и измерениям, по тестированию на соответствие, используемым для испытаний устройств на соответствие RF / PHY. УКАЗАТЕЛЬ СТАТЬИ ДЛЯ ССЫЛКИ >>.

Физический уровень 5G NR : Обработка физического уровня для канала 5G NR PDSCH и канала 5G NR PUSCH рассмотрена поэтапно. Это описание физического уровня 5G соответствует спецификациям физического уровня 3GPP. Читать дальше➤

Основы повторителей и типы повторителей : В нем объясняются функции различных типов ретрансляторов, используемых в беспроводных технологиях.Читать дальше➤

Основы и типы замирания : В этой статье описываются мелкомасштабные замирания, крупномасштабные замирания, медленные, быстрые и т. Д., Используемые в беспроводной связи. Читать дальше➤

Архитектура сотового телефона 5G : В этой статье рассматривается структурная схема сотового телефона 5G с внутренними модулями 5G. Архитектура сотового телефона. Читать дальше➤

Основы помех и типы помех: В этой статье рассматриваются помехи в соседнем канале, помехи в совмещенном канале, Электромагнитные помехи, ICI, ISI, световые помехи, звуковые помехи и т. Д.Читать дальше➤

5G NR Раздел

В этом разделе рассматриваются функции 5G NR (New Radio), нумерология, диапазоны, архитектура, развертывание, стек протоколов (PHY, MAC, RLC, PDCP, RRC) и т. Д. 5G NR Краткий указатель ссылок >>
• Мини-слот 5G NR • Часть полосы пропускания 5G NR • 5G NR CORESET • Форматы DCI 5G NR • 5G NR UCI • Форматы слотов 5G NR • IE 5G NR RRC • 5G NR SSB, SS, PBCH • 5G NR PRACH • 5G NR PDCCH • 5G NR PUCCH • Эталонные сигналы 5G NR • 5G NR m-последовательность • Золотая последовательность 5G NR • 5G NR Zadoff Chu Sequence • Физический уровень 5G NR • Уровень MAC 5G NR • Уровень 5G NR RLC • Уровень 5G NR PDCP

Учебные пособия по беспроводным технологиям

В этом разделе рассматриваются учебные пособия по радиочастотам и беспроводной связи.Он охватывает учебные пособия по таким темам, как сотовая связь, WLAN (11ac, 11ad), wimax, bluetooth, zigbee, zwave, LTE, DSP, GSM, GPRS, GPS, UMTS, CDMA, UWB, RFID, радар, VSAT, спутник, WLAN, волновод, антенна, фемтосота, тестирование и измерения, IoT и т. Д. См. УКАЗАТЕЛЬ >>

Учебное пособие по 5G – В этом учебном пособии по 5G также рассматриваются следующие подтемы по технологии 5G:
Учебное пособие по основам 5G. Частотные диапазоны руководство по миллиметровым волнам Волновая рама 5G мм Зондирование волнового канала 5G мм 4G против 5G Испытательное оборудование 5G Сетевая архитектура 5G Сетевые интерфейсы 5G NR канальное зондирование Типы каналов 5G FDD против TDD Разделение сети 5G NR Что такое 5G NR Режимы развертывания 5G NR Что такое 5G TF

В этом учебном пособии GSM рассматриваются основы GSM, сетевая архитектура, сетевые элементы, системные спецификации, приложения, Типы пакетов GSM, структура кадра GSM или иерархия кадров, логические каналы, физические каналы, Физический уровень GSM или обработка речи, вход в сеть мобильного телефона GSM, установка вызова или процедура включения питания, MO-вызов, MT-вызов, VAMOS, AMR, MSK, модуляция GMSK, физический уровень, стек протоколов, основы работы с мобильным телефоном, Планирование RF, нисходящая линия связи PS-вызова и восходящая линия связи PS.
➤Подробнее.

LTE Tutorial , охватывающий архитектуру системы LTE, охватывающий основы LTE EUTRAN и LTE Evolved Packet Core (EPC). Он обеспечивает связь с обзором системы LTE, радиоинтерфейсом LTE, терминологией LTE, категориями LTE UE, структурой кадра LTE, физическим уровнем LTE, Стек протоколов LTE, каналы LTE (логические, транспортные, физические), пропускная способность LTE, агрегация несущих LTE, передача голоса по LTE, расширенный LTE, Поставщики LTE и LTE vs LTE продвинутые.➤Подробнее.

RF Technology Stuff

На этой странице мира беспроводной радиосвязи описывается пошаговое проектирование преобразователя частоты RF на примере преобразователя RF UP от 70 МГц до диапазона C. для микрополосковой платы с использованием дискретных радиочастотных компонентов, а именно. Смесители, гетеродин, MMIC, синтезатор, опорный генератор OCXO, колодки аттенюатора. ➤Подробнее.
➤Проектирование и разработка радиочастотного трансивера ➤Конструкция RF-фильтра ➤VSAT Система ➤Типы и основы микрополосковой печати ➤Основы работы с волноводом

Секция испытаний и измерений

В этом разделе рассматриваются контрольно-измерительные ресурсы, испытательное и измерительное оборудование для тестирования DUT на основе Стандарты WLAN, WiMAX, Zigbee, Bluetooth, GSM, UMTS, LTE.ИНДЕКС испытаний и измерений >>
➤Система PXI для T&M. ➤ Генерация и анализ сигналов ➤Измерения слоя PHY ➤Тест устройства на соответствие WiMAX ➤ Тест на соответствие Zigbee ➤Тест на соответствие LTE UE ➤Тест на соответствие TD-SCDMA

Волоконно-оптическая технология

Оптоволоконный компонент , основы, включая детектор, оптический соединитель, изолятор, циркулятор, переключатели, усилитель, фильтр, эквалайзер, мультиплексор, разъемы, демультиплексор и т. д.Эти компоненты используются в оптоволоконной связи. Оптические компоненты INDEX >>
➤Учебник по оптоволоконной связи ➤APS в SDH ➤SONET основы ➤SDH Каркасная конструкция ➤SONET против SDH

Поставщики и производители беспроводных радиочастотных устройств

Сайт RF Wireless World охватывает производителей и поставщиков различных радиочастотных компонентов, систем и подсистем для ярких приложений, см. ИНДЕКС поставщиков >>.

Поставщики радиочастотных компонентов, включая радиочастотный изолятор, радиочастотный циркулятор, радиочастотный смеситель, радиочастотный усилитель, радиочастотный адаптер, радиочастотный разъем, радиочастотный модулятор, радиочастотный приемопередатчик, PLL, VCO, синтезатор, антенну, генератор, делитель мощности, сумматор мощности, фильтр, аттенюатор, диплексер, дуплексер, чип-резистор, чип-конденсатор, чип-индуктор, ответвитель, оборудование EMC, программное обеспечение для проектирования RF, диэлектрический материал, диод и т. д.Производители RF компонентов >>
➤Базовая станция LTE ➤RF Циркулятор ➤RF Изолятор ➤Кристаллический осциллятор

MATLAB, Labview, встроенные исходные коды

Раздел исходного кода RF Wireless World охватывает коды, связанные с языками программирования MATLAB, VHDL, VERILOG и LABVIEW. Эти коды полезны для новичков в этих языках. ИНДЕКС ИСХОДНОГО КОДА >>
➤3-8 декодер кода VHDL ➤Код MATLAB для дескремблера ➤32-битный код ALU Verilog ➤T, D, JK, SR триггеры labview коды

* Общая информация о здоровье населения *

Выполните эти пять простых действий, чтобы остановить коронавирус (COVID-19).
СДЕЛАЙТЕ ПЯТЬ
1. РУКИ: часто мойте их.
2. КОЛЕНО: Откашляйтесь.
3. ЛИЦО: не трогайте его
4. НОГИ: держитесь на расстоянии более 3 футов (1 м) друг от друга.
5. ЧУВСТВОВАТЬ: Болен? Оставайся дома

Используйте технологию отслеживания контактов >>, соблюдайте >> рекомендации по социальному дистанцированию и установить систему видеонаблюдения >> чтобы спасти сотни жизней. Использование концепции телемедицины стало очень популярным в таким странам, как США и Китай, остановить распространение COVID-19, поскольку это заразное заболевание.

RF Калькуляторы и преобразователи беспроводной связи

Раздел «Калькуляторы и преобразователи» охватывает ВЧ-калькуляторы, беспроводные калькуляторы, а также преобразователи единиц. Сюда входят такие беспроводные технологии, как GSM, UMTS, LTE, 5G NR и т. Д. СПРАВОЧНЫЕ КАЛЬКУЛЯТОРЫ Указатель >>.
➤ Калькулятор пропускной способности 5G NR ➤5G NR ARFCN против преобразования частоты ➤Калькулятор скорости передачи данных LoRa ➤LTE EARFCN для преобразования частоты ➤Калькулятор антенн Яги ➤ Калькулятор времени выборки 5G NR

IoT-Интернет вещей Беспроводные технологии

Раздел IoT охватывает беспроводные технологии Интернета вещей, такие как WLAN, WiMAX, Zigbee, Z-wave, UMTS, LTE, GSM, GPRS, THREAD, EnOcean, LoRa, SIGFOX, WHDI, Ethernet, 6LoWPAN, RF4CE, Bluetooth, Bluetooth Low Power (BLE), NFC, RFID, INSTEON, X10, KNX, ANT +, Wavenis, Dash7, HomePlug и другие.Он также охватывает датчики Интернета вещей, компоненты Интернета вещей и компании Интернета вещей.
См. Главную страницу IoT >> и следующие ссылки.
➤ НИТЬ ➤EnOcean ➤Учебник по LoRa ➤Учебник по SIGFOX ➤WHDI ➤6LoWPAN ➤Zigbee RF4CE ➤NFC ➤Lonworks ➤CEBus ➤UPB

СВЯЗАННЫЕ ЗАПИСИ

RF Wireless Учебники

Различные типы датчиков

Поделиться страницей

Перевести

Антенны и цифровое телевидение | Федеральная комиссия по связи

С момента перехода на цифровое телевидение у большинства потребителей появилось больше возможностей для бесплатного эфирного вещания.Это руководство содержит информацию о телевизионных антеннах и советы по обеспечению хорошего качества приема цифрового вещания.

Поиск каналов DTV

Прежде чем вносить какие-либо изменения в вашу текущую антенну или антенную систему, вы должны выполнить сканирование каналов, чтобы увидеть, принимает ли ваша антенна цифровые сигналы, транслируемые в вашем регионе.

Чтобы запустить сканирование каналов, найдите кнопку «настройка» или «меню» на пульте дистанционного управления, затем выберите параметр, позволяющий искать доступные каналы цифрового вещания.После завершения сканирования вы должны принимать все доступные цифровые каналы в вашем районе. Во многих случаях это все, что вам нужно сделать для просмотра трансляций DTV.

Вам следует периодически выполнять повторное сканирование, чтобы убедиться, что на вашем телевизоре есть текущая линейка каналов для вашего региона.

Если у вас возникли трудности при сканировании каналов, обратитесь к руководству пользователя вашего цифро-аналогового преобразователя или цифрового ТВ для получения подробных инструкций. Более подробную информацию можно найти на fcc.gov/rescan

Антенны для приема DTV

( Примечание: аукцион спектра, который был лицензирован для вещания телевизионных станций, работающих на телеканалах 38-51 УВЧ, привел к тому, что многие телевизионные станции с этих каналов перешли на другие каналы.Практически все затронутые телеканалы завершили переход в июле 2020 года. )

Для приема сигналов DTV от всех станций в этом районе ваша антенна должна принимать как каналы УКВ (каналы 2–13), так и каналы УВЧ (каналы 14–36). Некоторые антенны обеспечивают хороший прием только каналов VHF или UHF, но не обоих одновременно. Например, комнатные «кроличьи уши» обычно необходимо дополнить дополнительной антенной типа «проволочная петля» или «бабочка» (см. Изображения на следующей вкладке), чтобы принимать сигналы на каналах УВЧ.Многие из антенн, продаваемых как «антенны HDTV», лучше всего работают при приеме сигналов УВЧ, но хуже при приеме каналов ОВЧ. Проконсультируйтесь с консультантами по розничной торговле и на веб-сайтах потребителей, чтобы убедиться, что любая выбранная вами антенна обеспечивает хороший прием как в каналах УКВ, так и в диапазонах УВЧ.

Даже если вы используете блок цифро-аналогового преобразователя, вам все равно потребуется использовать антенну для приема сигналов DTV. Коробки цифро-аналоговых преобразователей не содержат дополнительных антенн или усилителя сигнала.

Антенны для различных условий

Антенны, показанные ниже, в большинстве случаев работают с указанным уровнем сигнала, но могут работать не во всех случаях. Тип антенны, необходимой в конкретном месте, может варьироваться в зависимости от географического положения, высоты, на которой используется антенна, и других местных факторов, таких как близлежащие здания, деревья, местность или конструкция дома. Как правило, внешние антенны обеспечивают лучший прием, чем комнатные, и настоятельно рекомендуются для наиболее надежного приема.

Сильный ТВ-сигнал
УКВ	+	ДМВ	или	Комбинированный УКВ / УВЧ

Простых комнатных антенн может быть достаточно в местах с сильным ТВ-сигналом.

Умеренные ТВ-сигналы
Высококачественная комнатная антенна (отметьте галочкой поле для информации) или внешняя антенна может подойти.

Слабые ТВ-сигналы
	Наружная антенна подходит.
См. Www.antennaweb.org для получения информации о типе внешней антенны, которая может вам понадобиться.

Советы приемной

Антенны обычно необходимо ориентировать или «нацеливать», чтобы получить наилучший сигнал от нужной станции. Прием DTV часто можно улучшить, просто изменив положение текущей антенны, даже на несколько дюймов.Например, переместив его подальше от других объектов или поместив выше или ниже, часто можно улучшить прием. Обязательно перемещайте антенну медленно, чтобы дать время для отображения сигнала, принимаемого цифровым ТВ-тюнером.
При настройке антенны может быть полезно получить доступ к «измерителю мощности сигнала» на блоке цифро-аналогового преобразователя или DTV, если он есть, чтобы определить, улучшают ли ваши настройки мощность сигналов. Доступ к измерителю мощности сигнала обычно осуществляется через функцию меню на пульте дистанционного управления; обратитесь к руководству пользователя вашего устройства для получения подробных инструкций о том, как получить к нему доступ.
Не забудьте выполнить еще одно сканирование каналов после настройки антенны. Для наружных антенн ротор, который меняет ориентацию антенны, может улучшить производительность, особенно при попытке приема станций, которые передают из разных мест.
Если вы находитесь рядом с вещательной вышкой станции, прием этой станции, а также других станций может быть затруднен из-за сильной «перегрузки» сигнала. Если вы подозреваете, что это так, вы можете удалить все усилители сигнала, которые у вас могут быть, или попытаться установить «аттенюатор», чтобы уменьшить количество сигнала, поступающего на ваш конвертер или DTV.
Если вы не принимаете определенные станции DTV, это не обязательно означает, что возникла проблема с вашей антенной или приемником. Обратитесь к телеканалу, чтобы узнать, планируют ли они изменения, которые улучшат прием. Чтобы проверить доступные сигналы там, где вы живете, используйте карты приема DTV FCC.

Как выбрать ТВ-антенну

Один из наиболее частых вопросов, которые мне задают, – «какую антенну мне выбрать?» Их так много на рынке, что это может быть довольно ошеломляющим.Ниже приведены рекомендуемые мной телевизионные антенны.

Перед покупкой антенны

Но перед покупкой антенны нужно узнать, сколько каналов доступно в вашем районе. Для этого введите свой почтовый индекс (или полный адрес) в Station Finder:

Если у вас много зеленых каналов, поздравляю! Вы должны иметь возможность использовать простую комнатную антенну без усилителя и получить большинство этих каналов, если не больше! Ознакомьтесь с моими рекомендованными комнатными антеннами ниже.

Если у вас нет зеленых каналов, а есть только желтые или оранжевые, вам, вероятно, понадобится внешняя антенна (на крыше или чердаке), возможно, с усилителем. Перейдите к рекомендованным мной наружным антеннам.

Если у вас вообще нет каналов или есть только оранжевые, вы, вероятно, слишком далеко от вышек передатчиков, чтобы получить хороший прием. Попробуйте некоторые из этих сервисов потокового телевидения.

Еще лучший ресурс

Онлайн-направляющие антенны – отличное решение, но они не могут быть точными на 100%, учитывая переменные местоположения, типа антенны, высоты антенны, местных препятствий, местных помех и т. Д.

Вы получите наиболее точную информацию о том, какие каналы вещания доступны в вашем районе, используя определенные антенны от ваших СОСЕДЕЙ.

Итак, уточняйте у соседей! Прогуляйтесь по дому и поищите дома и квартиры с телевизионными антеннами на крыше. Опубликуйте сообщение в Facebook или Nextdoor, спрашивая людей в вашем непосредственном окружении, сколько каналов они получают и какие антенны они используют.

Это даст вам самую точную информацию о том, какие каналы вы можете получить!

Старые телевизоры

Если у вас старый ламповый телевизор, вам понадобится преобразователь, чтобы использовать антенну.Прочтите о предлагаемых мною конвертерах здесь.

Лучшие антенны

Вы получите наибольшее количество каналов и лучший прием при использовании наружной антенны или антенны на чердаке просто потому, что они расположены выше и имеют меньше препятствий, чем внутренние антенны. Если вам нужна наружная антенна, перейдите ниже.

Однако многие люди не могут установить антенну на крыше, потому что они живут в квартирах, снимают и т. Д. Если это ваша ситуация, продолжайте читать.

Используйте высококачественный кабель RG6!

Моя единственная претензия к Leaf заключается в том, что он поставляется с неэффективным коаксиальным кабелем RG59. Я настоятельно рекомендую заменить этот кабель на более качественный коаксиальный кабель RG6, который даст вам больше станций и лучший прием. Многие читатели подтвердили это, и я лично убедился в этом. (См. Эту стороннюю статью о том, почему RG6 намного лучше коаксиального кабеля RG59). К счастью, кабель съемный, так что вы можете прикрепить любой кабель к Leaf.Вот некоторые кабели RG6, которые должны работать:

Некоторые УКВ-телевизионные антенны, которые можно установить внутри помещений

Программа поиска станций сообщит вам, являются ли каналы в вашем районе VHF (будет отображаться “Lo-V” или “Hi-V”) или UHF. Каналы УКВ принимать труднее. Даже “зеленые” (сильные) каналы УКВ может быть трудно уловить с помощью внутренней антенны.

Если установка антенны снаружи не подходит для вас, Clearstream производит отличные наружные антенны, которые вы можете установить внутри.Они относительно плоские по сравнению с большинством наружных антенн.

Хорошие наружные / чердачные телевизионные антенны

Если ваши телевизионные станции расположены далеко, наружная или чердачная антенна обеспечит вам наибольшее количество каналов.

Но прежде чем приступить к установке наружной антенны или антенны на чердаке, я настоятельно рекомендую спросить одного из ваших соседей, сколько каналов они получают с помощью антенны на крыше. Просто прогуляйтесь по окрестностям и ищите дома с антенной на крыше!

Мне нравятся наружные антенны серий Channel Master Advantage и Digital Advantage.У них есть прием как в диапазоне УВЧ, так и в диапазоне УКВ. Они идеально подходят, если большинство ваших станций идут с одного направления.

Antennas Direct и Channel Master – две уважаемые антенные компании, выпускающие высококачественные наружные антенны. Я покупал у них раньше и рекомендую их. Посетите их сайты, где есть руководства, которые помогут вам выбрать наружную антенну:

Правила антенн

Вы живете в квартире или кондоминиуме? Обеспокоены тем, что арендодатель или ТСЖ не разрешат вам установить наружную антенну? Согласно федеральному закону, домовладелец или ТСЖ не могут запретить вам устанавливать антенну для телевещания или спутниковую тарелку в той части здания, которой вы владеете или арендуете.Возможно, вам не удастся установить антенну на крыше, но вы сможете установить ее на балконе. Дополнительные сведения см. На веб-сайте FCC, посвященном правилам для беспроводных приемных устройств.

Внутренние телевизионные антенны, которых следует избегать

Главное, чего следует избегать при использовании антенны, – это антенна с постоянно прикрепленным к ней кабелем. Все рекомендуемые мной антенны имеют съемный кабель. Это позволит вам при необходимости заменить его на более качественный кабель RG6 или использовать более длинный кабель для доступа к этому окну.

Я бы также избегал сверхдешевых антенн за 10 долларов, которые вы видите в рекламных роликах по телевизору. Они не дадут вам столько каналов, как Leaf или Metro, если у вас не будет действительно сильного телевизионного сигнала в вашем районе. Посмотрите обзоры на Amazon, чтобы понять, о чем я говорю. Итак, сэкономьте деньги и приобретите для начала качественную антенну.

Настройка антенны

Когда вы получите антенну, перейдите к следующему разделу, где я дам вам советы по ее настройке. Вы также захотите прочитать мою статью о том, как добиться наилучшего приема.

Общие типы телевизионных антенн

25.07.08

Показано выше диаграмма излучения 9-элементной антенны Яги, которую автор когда-то использовал для приема канала 12. Чтобы интерпретировать это На схеме представьте, что антенна находится в начале координат. Длина линии от начала координат до любого точка на поверхности пропорциональна усилению в этом направлении.

Антенны HDTV

Антенна Сделано для аналогового ТВ, будет нормально работать и для ДТВ.Нет ничего особенного в антенне для DTV или HDTV. Недобросовестные люди промаркировали свои антенны Антенны HDTV как маркетинговый ход. В честным производителям антенн также пришлось перемаркировать свою продукцию, чтобы избежать потеря продаж.

Некоторые термины

Коэффициент усиления – мера того, сколько сигнала будет собирать антенна.

Ширина луча Насколько направлена антенна.

Пропускная способность как коэффициент усиления зависит от частота. Узкополосная антенна будет одни каналы принимают хорошо, а другие – плохо.

Это простая страница. Но если вы хотите, вы можете пропустить или просмотреть оставшуюся часть этой страницы без ставит под угрозу ваше понимание следующих страниц.

Диполь

Это простейшая ТВ антенна.Вариации на тему диполь – это галстук-бабочка (который имеет более широкую полосу пропускания), сложенный диполь (который может решить проблему эффективности) и петли (разновидность свернутого диполя). У всех четырех одинаковый коэффициент усиления и одинаковый Поле излучения: торроид (в форме пончика). Обычно коэффициент усиления составляет 2,15 дБи . дБи означает улучшение в дБ по сравнению с изотропным излучателем , который антенна, которая излучает одинаково во всех направлениях. Это похоже на обсуждение передачи антенны, и это могло быть.Антенна будет иметь такое же усиление при приеме, как и при передаче, а также такое же диаграмма направленности.

Диполь имеет положительное усиление, потому что не излучает одинаково во всех направлениях. Это универсальная правда. Чтобы получить больший коэффициент усиления, антенна должна излучать в меньше направлений. Представьте себе сферическую воздушный шар. Теперь нажмите на него с противоположной стороны стороны пальцем каждой руки. Толкать до тех пор, пока ваши пальцы не встретятся.Результат выглядит как торроид выше. Но больше что важно, воздушный шар расширился в других направлениях. Ах ах! Прирост! Так работают антенны.

Оставь это в виду аналогия с воздушным шаром. Более сложные антенны работают за счет уменьшения излучения в большинстве направлений. Они сильно искажают воздушный шар, но объем баллона остается постоянным.

Другой В рейтинговой системе для антенн используется дБд , что означает улучшение в дБ по сравнению с дипольная антенна.Чтобы преобразовать дБд в дБи, просто добавьте 2,15. Производители антенн указывают их выигрыш в дБ. Они на самом деле имеют в виду дБд, но учитывая то, как они преувеличивают свои заявления, дБи обычно ближе к правда.

В США, телевидение антенны всегда горизонтальные. если ты повернуть антенну вокруг передней оси (линия от передающей антенны) сила сигнала будет изменяться как косинус угла. Другими словами, когда элементы антенны по вертикали, сигнал не принимается, так как телевизионные сигналы имеют горизонтальных поляризация .

Наборные диполи

Две головы лучше, чем один, и то же самое с диполями. N диполей потребляют в N раз больше ВЧ-мощности, чем один диполь, при условии, что они не слишком близки друг к другу. Таким образом, 4-дипольная антенна будет иметь усиление 8,15 дБи. (Это 2,15 дБи, удвоенные один раз (плюс 3 дБ) и снова удвоился (плюс еще 3 дБ).) Предполагается, что их положение и длина кабеля отрегулированы таким образом, чтобы их сигналы складываются синфазно.Этот объяснение выигрыша может показаться противоречащим объяснению воздушного шара, но в конечном итоге они эквивалентны. (Добавление диполи не увеличивают объем воздушного шара, потому что фазовая компенсация происходит в некоторых направлениях.)

Диполи обычно укладываются горизонтально (коллинеарно), вертикально (поперечно) и в эшелон (конец огня).

Когда диполи укладываются горизонтально, ширина горизонтального луча становится очень узкой.Это потому, что они не добавляют синфазно для направления не прямо вперед. Аналогичным образом, при вертикальном штабелировании ширина вертикального луча становится равной уже.

Допустим, вы находятся в 20 милях от города, а телевизионные передатчики разбросаны по всей город. Антенна со средним усилением тоже может быть слабая, но антенна с высоким коэффициентом усиления будет настолько направленной, что вам понадобится ротор. Решение: Связка диполей, уложенных вертикально, даст вам выигрыш. необходимость.Вертикальная узость полученный луч не имеет большого значения, но горизонтальная ширина Луч означает, что ротор не нужен.

Отражательная антенна

Радиоволны будет отражаться от большой проводящей плоскости, как от зеркала. Также работает грубый экран. Рефлекторные антенны очень распространены.

Двойной галстук-бабочка выше имеет среднее усиление 6 дБи.С большим экраном было бы больше. Параболический отражатель фокусирует сигнал на один диполь, но его пропускная способность немного разочаровывает. В Угловой отражатель имеет немного меньшее усиление, но гораздо большую полосу пропускания. Угловой отражатель имеет примерно усиление три диполя. Это хороший средний прирост антенна, широко используемая для УВЧ. если ты требуется более 25 дБи, тогда параболоидная тарелка – единственный практический выбор, но они огромны.

Логопериодические дипольные матрицы (LPDA)

LPDA имеет несколько диполей, расположенных эшелоном и перекрестно питаемых спереди.Название происходит от геометрического роста, что является логарифмическим.

Это очень широкополосная антенна с коэффициентом усиления примерно до 7 дБи. Для любой частоты только около трех элементы несут большой ток. В другие элементы неактивны. В качестве частота увеличивается, активные элементы перемещаются к передней части массива. Большинство телевизионных антенн VHF – LPDA.

ТВ LPDA приходят в двух типах: прямой и Vee.Ви Тип (LPVA) имеет немного большее усиление для каналов 7-13. Но этот автор часто отдает предпочтение прямолинейным тип, поскольку он имеет нули 90 с каждой стороны, которая может использоваться для подавления помех.

Антенны Yagi

А Яги Антенна имеет несколько эшелонированных элементов. Их связывает длинный элемент, названный стрелой . В стрела не имеет тока. Если стрела изолятор, антенна работает так же.

Самый задний Элемент называется отражателем . Следующий элемент называется ведомым элементом . Все остальные элементы называются директорами . Директора примерно на 5% ниже, чем ведомый элемент. Рефлектор около На 5% длиннее ведомого элемента. В ведомый элемент обычно представляет собой сложенный диполь или петлю. Это единственный элемент, связанный с кабель. Однако другие элементы несут почти столько же тока.

Яги – это самая волшебная из всех антенн. В чем больше вы добавите директоров, тем выше будет выигрыш. Возможны усиления более 20 дБи. Но Яги – это узкополосная антенна, часто предназначен для одиночной частоты. В качестве частота увеличивается выше проектной частоты, усиление уменьшается круто. Ниже расчетной частоты, усиление спадает более плавно. Когда Яги должен охватывать полосу частот, он должен быть рассчитан на самые высокие частота полосы.

Антенна имеет область отверстия, из которой он улавливает все входящее излучение. Отверстие яги круглое, а его площадь пропорционально усилению. Как ведущие элементы поглощают мощность, дифракция изгибает соседние лучи в направлении антенна.

Формула для любой телевизионной антенны площадь апертуры составляет A = G л ² /4 p где l – это длина волны, а G – коэффициент усиления по изотропной антенне (не дБ).

Несущественное чтение:

Вопрос: Как энергия, собираемая директора попадают в кабель?

Ответ: Он переизлучается на ведомый элемент как нормальные радиоволны.

Вопрос: Почему повторно излучаемые волны не уходят назад или сбоку?

Ответ: Потому что все директора отменяют друг друга в этих направлениях.

Вопрос: Почему эти повторно излучаемые волны не предотвращают дифракция падающих волн внутрь к стреле?

Ответ: Потому что фаза переизлученных волн имеет были изменены примерно на 90 градусов, поэтому они не убавляют и не прибавляют к падающие волны.

Вопрос: Как менялись токи директора 90 градусов?

Короткий ответ: Это зависит от длины элемента.Директорные токи смещены на -90 градусов. при этом ток отражателя смещен на +90 градусов.

длинный ответ: На этом графике показано, как индуцируется ток в стержень зависит от длины стержня. Фаза меняется быстро при небольшом изменении длины элемента.

Ток в металлическом стержне может быть воспринимается как стоячая волна: сигнал, отражающийся в стержне взад и вперед пока он не погаснет, пока не будет усилен поступающей энергией.Если стержень слишком длинный, сигнал подпрыгивания быстро отстает от входящего сигнала. Когда он отстает более чем на 90 градусов, он вычитает из входящего сигнал. Слишком короткий стержень аналогичен кейс.

Пропускная способность яги может быть увеличен путем выбора размера отражателя для самой низкой частоты группа, оценивая директоров по высшему разряду. Но это уменьшает лучший прирост антенна. (Говорят, что произведение коэффициент усиления-пропускная способность остается прежним.) Лучший способ увеличить полосу пропускания – заменить отражатель. элемент с узлом уголковый отражатель.

Это повышает производительность на каналах с меньшими номерами без ущерба для высоких каналы. Хотя Yagi / Corner-Reflector может быть не лучшей антенной, это самый распространенный UHF Телевизионная антенна, в основном потому, что ее можно установить на передней части УКВ антенны. без ухудшения УКВ антенны.

Сравнение Яги / углового отражателя и 8-дипольного отражателя

График выше показаны функции усиления для четырех телевизионных антенн:

Участок A – мастер канала 4228 Комплектная дипольная рефлекторная антенна с 8 отсеками.
Участок B – мастер канала 4248, Яги / Угловой отражатель.
Участок C – это 4248 со всеми ее директора удалили, превратив ее в антенну с угловым отражателем.
Участок D – это 4248 с его Угловой отражатель удален и заменен единичным отражающим элементом, сделав его стандартным Яги. D2 график показывает обратное усиление там, где оно превышает прямое усиление.

Точка этот график показывает, что Яги / Угловой отражатель работает как Яги для высоких пронумерованные каналы и угловой отражатель для каналов с низким номером.Для средних каналов он превосходит сумма двух типов.

А УВЧ Яги today предназначен для 69 канала. Если вы посмотрите старый Яги, он может быть предназначен для канала 82. В будущем они будут вырезаны для канала 51. Невозможно сказать по глядя на Яги, к какой эпохе он принадлежит, будьте осторожны.

Диаграммы направленности

Как ты можешь видите, 8-Bay – очень направленная антенна.Если промахнуться на 5 вы можете потерять 1 дБ сигнала. Если горизонт больше 5 выше горизонтали, вам следует наклонить антенну так, чтобы она указывала на склайн.

Накладные расходы view показывает нули в 30 и 90 обоим стороны. Их можно использовать для устранения многолучевость (призраки) или помехи. Ты просто поверните антенну до тех пор, пока сигнал о нарушении не окажется в одном из нулей.

____________________________________________________________

Яги также имеет несколько прямых нулей, которые можно использовать как убийцы призраков.Но Yagi / Corner-Reflector действует больше как угловой отражатель для большинства каналов и не имеет нулей. На канале 60 вы, наконец, можете увидеть Яги картина начинает появляться.

Этот автор предпочитает 8-Bay по сравнению с Yagi / Corner-Reflector, потому что

Имеет высокий коэффициент усиления.
Прирост равномерно распределен по каналам.
Он имеет нули, которые могут устранить многолучевость.
Имеет прямоугольную апертуру. что обеспечивает эффективное штабелирование, когда необходимо более 8 отсеков.

Но высокий усиление означает, что трудно прицелиться. В в областях с хорошим сигналом, избегайте использования антенн с высоким коэффициентом усиления.

Связанные темы

Ширина луча (формула, связывающая ширину луча с усилением)

Соотношение передней и задней сторон (важно ли это число?)

емкостный головные уборы (нестандартное решение)

Антенна элементов (сколько?)

Гамма-совпадение (балун не требуется)

Отводы (воздействие на антенну)

Антенны спутниковые (для приема спутниковых сигналов)

Антенны FM (подойдет ли ТВ антенна?)

Лог-Яг антенны (обычный гибрид)

всенаправленный антенны (обычные дисковые)

Эта страница является частью учебника HDTV Primer, который начинается с www.hdtvprimer.com

Лучшие телевизионные антенные усилители в 2021 году

Персонал, любезно предоставлен мастером канала

В зависимости от того, где вы живете, получение четкого и последовательного телевизионного сигнала – не всегда самая простая задача. Однако, как и во многих других вещах, современные технологии пришли с решениями. С хорошим усилителем телевизионной антенны вы можете усилить сигнал вашего телевизора, не тратя кучу денег.Вы получаете более четкое изображение, лучший звук, а иногда и больше каналов.

На что обратить внимание

На самом деле, при выборе правильного усилителя телевизионной антенны необходимо многое учитывать. При выборе учитывайте следующие факторы:

Тип усилителя: Существует два типа усилителей: мачтовый усилитель и комнатный усилитель. Усилитель мачты усиливает сигнал от антенны напрямую, тогда как комнатный усилитель обычно используется для определенного устройства.

Прибыль: Измеряет уровень усиления сигнала, предлагаемый усилителем. Мачтовые усилители предлагают прибыль от 30 децибел до 40 децибел, тогда как домашние усилители предлагают от 16 до 24. Однако мачтовые усилители работают только для наземного телевидения, в то время как домашние усилители могут работать как с наземным, так и со спутниковым.

Количество выходных портов: Этот фактор просто необходимо учитывать, если вы подключаете несколько телевизоров. Определите количество необходимых входов и убедитесь, что ваш усилитель имеет соответствующее количество выходных портов.

Поддержка частоты: Выясните, какую частоту поддерживает ваш телевизор, и получите усилитель, соответствующий этой частоте. Эти частоты могут быть VHF, UHF, FM, ATSC, NTSC, FTA или OTA.

Снаружи или в помещении: Решите, где будет размещаться ваша антенна. Если вам нужна наружная антенна, она должна быть устойчивой к атмосферным воздействиям и прочной.

Как мы выбрали

Поскольку существует широкий спектр телевизионных антенных усилителей с разнообразными возможностями, мы постарались собрать некоторые из них для наиболее распространенных потребностей и вариантов использования.Наши подборки легко разделить на категории, чтобы вы могли выбрать лучший вариант для своего дома. Мы также сравнили нашу подборку с другими публикациями, такими как CNET и BestReviews. Как всегда, мы стремились включать только те продукты, у которых есть довольные клиенты, поэтому все наши подборки получили на Amazon не менее четырех звезд. Посмотрите, какие телевизионные антенные усилители мы нашли ниже.

Реклама – продолжить чтение ниже

Лучший результат

Channel Master Ultra Mini Антенный усилитель Мастер канала амазонка.ком

49,00 долларов США

Основные характеристики

Тип : Мачта
Profit : 24 дБ
Количество портов : 4
Частотная поддержка : VHF / UHF
Внутренний / Открытый 70: оба

Он даже поставляется в разных вариантах, в зависимости от того, сколько портов вам нужно. Это сложно превзойти, если он подходит для вашей установки.

Опции с несколькими выходными портами
Низкий уровень шума

Дороговато
Не поддерживает спутниковое телевидение

Лучший разветвитель для нескольких телевизоров

57,89 $
