Пассивные электронные компоненты компании Vishay для высоконадежных применений

Компания Vishay Intertechnology (далее — Vishay) хорошо зарекомендовала себя в качестве производителя активных и пассивных компонентов, отличающихся высоким качеством и надежностью применения. спектр предлагаемых устройств очень широк, в рамках данной статьи рассматриваются только пассивные изделия высоконадежного назначения. Приведены ключевые особенности, технологии изготовления, типовые характеристики и преимущества использования отдельных групп продукции.

Введение: о компании Vishay

Компания Vishay, созданная в 1962 году доктором Феликсом Зандманом, первоначально занималась разработкой и производством металлофольговых резисторов и тензодатчиков. В 1960–1970‑х годах новая продукция, выполненная на основе запатентованной технологии PhotoStress, быстро завоевала соответствующую часть рынка электронных компонентов и нашла широкое применение в таких отраслях, как авиация, автомобилестроение, машиностроение, и другие. В дальнейшем главным направлением развития и роста компании на многие годы стало поглощение ведущих разработчиков компонентов и добавление новых видов изделий в ассортимент Vishay. Для начала в 1983–1984‑х годах были приобретены небольшие компании, занятые изготовлением резисторов, — английская Mann, французская Geka и американские Angstrohm и Elliot. Получив необходимый опыт, Vishay обратила внимание на крупнейших производителей проволочных и металлопленочных резисторов — Dale Electronics, Draloric и Sfernice, сделки по покупке которых были полностью завершены к концу 1980‑х. В результате всех приобретений под контролем компании оказалось не менее 30% американского и европейского рынка резисторов. Расширение бизнеса происходило и за счет проникновения в смежные сегменты рынка. В начале 1990‑х появилась конденсаторная линейка продукции, полученная в результате поглощения инновационных компаний Sprague, Roederstein и Vitramon. Затем настала очередь выхода на рынок полупроводников, под контроль Vishay перешли известные бренды в сфере дискретных полупроводников, аналоговых ключей и оптоэлектроники — Temic, Siliconix и General Semiconductor, а также подразделение ИК‑оптоэлектроники Infineon.

В апреле 2007 года была совершена крупнейшая в череде слияний сделка по покупке 70% стандартной номенклатуры продукции International Rectifier. В портфеле компании появились дискретные высоковольтные МОП‑транзисторы (более 350 наименований), тиристоры, диоды Шоттки, выпрямительные, силовые и сверхбыстрые диоды, а также широкий спектр силовых модулей (МОП, IGBT и тиристорных).

Выбранная стратегия позволила компании на протяжении последних 20 лет расти со средним темпом более 20% в год и стать одним из лидеров мирового рынка электронных компонентов [1]. В настоящее время главной задачей Vishay в области разработки является расширение предлагаемого ассортимента продукции, а также постоянное повышение ее производительности. Для заказа доступны:

• постоянные резисторы (проволочные, фольговые и пленочные) и резисторные сборки, переменные и подстроечные резисторы, термисторы. Особый интерес у потребителей вызывают мощные металлополосковые SMD‑резисторы серии WSL и цилиндрические металлопленочные SMD‑резисторы серии MELF;
• конденсаторы электролитические, пленочные, танталовые, керамические;
• трансформаторы и катушки индуктивности, в том числе полностью экранированные с сердечниками из композитного материала;
• кварцы, разъемы, дисплеи, измерительные шунты;
• тиристоры, n‑ и p‑канальные MOSFET, IGBT, высокочастотные транзисторы, а также модули на их основе в различных конфигурациях для применения в устройствах силовой электроники;
• дискретные диоды, диодные сборки, мосты, защитные диоды в унифицированных корпусах для поверхностного монтажа и монтажа в отверстия;
• микросхемы управления питанием — стабилизаторы, ШИМ‑контроллеры, модульные источники питания;
• оптоизоляторы, твердотельные реле, инфракрасные приемопередатчики, светодиоды и т. д.

Примерно 47% выпускаемой Vishay продукции относится к пассивным электронным компонентам, а оставшиеся 53% — к активным. Наличие в линейке как полупроводниковых изделий, так и пассивных элементов позволяет причислить Vishay к поставщикам комплексных решений. Многолетними клиентами Vishay являются такие известные компании, как IBM, HP, Agilent, General Electric, Lockheed, Boeing, и многие другие.

Устройства Vishay могут использоваться практически во всех типах электронного оборудования: промышленных приборах, вычислительной и потребительской аппаратуре, медицинской технике, автомобилях, телекоммуникационных системах и т.д. Кроме того, немалая часть из линейки поставок рекомендована для решения критически важных, ответственных задач, в частности в аэрокосмической и военной отраслях. Высоконадежные компоненты Vishay могут быть полезны при разработке авионики, космических спутников, беспилотных летательных аппаратов, систем вооружения, наземного и бортового навигационного оборудования, систем связи.

 Далее будут рассмотрены отдельные группы продукции данного направления.

Резисторы и резисторные сборки

Производителем предлагаются дискретные резисторы и резисторные сборки для сквозного и поверхностного монтажа, точные потенциометры, а также заказные матрицы сопротивлений для использования в гибридных схемах. Отличительные черты всей продукции данного типа — точность, высокая стабильность параметров вне зависимости от изменений температуры и надежность эксплуатации [2]. Для целевого использования гарантируется соответствие заявленных характеристик требованиям международных стандартов (EEE‑INST‑002, DLA, CECC, ER, QPL и ряда других). В таблице 1 приведены основные параметры высоконадежных резистивных изделий Vishay.

Группа прецизионных тонкопленочных резисторов для оборонного и аэрокосмического приборостроения включает 13 семейств. Конструкция изделий является типовой для резистивных SMD‑компонентов (рис. 1).



Резистивный слой наносится на изоляционную подложку, которая служит основанием и выполняет функцию отвода тепла. Сопротивление этого слоя зависит от его толщины, формы и материала. Чтобы привести сопротивление резистивного слоя к заданному номиналу, используется лазерная подгонка (тримминг), суть которой заключается в удалении части топологического рисунка при помощи лазерного излучения. Для механической защиты и изоляции резистивной пленки ее покрывают пассивирующим слоем из химически стойкого соединения, сверху наносится маркировка. В качестве материала подложки используется обладающая высокой прочностью, огнеупорностью и хорошей адгезией керамика на основе поликристаллического оксида алюминия Al2O3 (Alumina). Для обеспечения качественного контакта между внешними выводами и резистивным слоем применяется многослойная структура электродов. На боковых сторонах подложки формируются внутренние электроды из серебра или сплава серебро‑палладий. Затем наносится промежуточный электрод из тонкого слоя никеля, называемый еще никелевым барьером. Поверх промежуточного электрода наносится пригодный к пайке внешний слой из оловянно‑свинцового сплава или припоя с содержанием олова и серебра в компонентах, выполненных по бессвинцовой технологии.

Серия чип‑резисторов M55342 QPL, выполненная в соответствии с требованиями стандарта QPL MIL‑PRF‑55342, а также обладающая схожими характеристиками серия PTN, в качестве резистивного слоя использует нитрид тантала, отличающийся повышенной влагостойкостью. Они обеспечивают заявленные характеристики даже при нарушении защитного слоя. В составе серий присутствуют компоненты с номиналами 10 Ом – 3 МОм, начальной погрешностью сопротивления не более ±0,1%, ТКС от 25 ppm/°C и крайне низким уровнем шумов (25 дБ). Они рассчитаны на работу при температурах до +150 °C, максимальных напряжениях до 200 В и допустимой мощности 10–1000 мВт. Выпускаются в стандартных планарных корпусах типоразмеров 0201–2512 с расположением выводов как вдоль короткой, так и вдоль длинной стороны. Еще более точные резисторы с допуском 0,01% и температурным коэффициентом 5 ppm/°C предлагаются в рамках серии PHR. Устройства сертифицированы на основе стандарта ESCC и могут эксплуатироваться в диапазоне –65…+155 °C.

Обладают хорошей долговременной стабильностью характеристик, абсолютная погрешность сопротивления после работы в течение 2000 ч (при температуре +70 °C и номинальной мощности) не превышает 0,15%. Серия PRAHR представляет собой резисторные сборки, со держащие 2–8 резисторов на одной подложке
(рис. 2).

Данное решение, полезное при разводке дифференциальных пар и шин данных, способствует уменьшению площади, занимаемой на печатной плате, и упрощению процесса монтажа. Доступны модификации как с независимыми элементами, так и объединенные между собой для получения делителей напряжения. Типоразмеры каждого резистора могут варьироваться в пределах 0603–1206, номиналы выбирают из стандартного ряда в диапазоне 100 Ом – 1 МОм. Резистивный слой выполнен из нихрома (NiCr), допуск сопротивления — 0,05%, а температурный коэффициент до 3 ppm/°C. Также предлагаются заказные аналоги данной серии — сборки CNWHR, параметры которых меняются по требованиям клиентов.

Компания Vishay также выпускает прецизионные чип‑резисторы, способные функционировать при экстремально высоких температурах. Предлагаемые изделия имеют рабочий диапазон –55…+215 °C, температура хранения достигает +230 °C. Они рекомендованы, прежде всего, для применения в буровом оборудовании и аэрокосмической технике. Серия PHT выпускается в планарных корпусах пяти типоразмеров (0402, 0603, 0805, 1206, 2010), имеющих позолоченные выводы. Отличается точностью номинала от 0,05%, ТКС от 10 ppm/°C, уход сопротивления после 15000 ч работы при максимальной температуре и полной мощности не превышает 1% (рис. 3).

Резисторы и резисторные сборки серии RMKHT имеют высоту корпуса до 0,4 мм и занимают на печатной плате площадь от 20х20 до 100х200 мм. Их номинальная рассеиваемая мощность составляет 5–100 мВт или 10 мВт на один резистор в резисторной матрице, допустимое рабочее напряжение — 300 В. Внешние выводы изготовлены из алюминия, а в качестве защитного слоя используется нитрид кремния. Максимальные температуры эксплуатации из предложенных компонентов имеют резисторы серии PVHT. Они способны выдержать до +250 °C, при этом ТКС остается постоянным во всем рабочем диапазоне.

Металлопленочные резисторы с аксиальными выводами представлены тремя сериями, различающимися между собой максимальной рассеиваемой мощностью и габаритами. Они имеют повышенную стойкость к температурным изменениям, а заявленные характеристики соответствуют требованиям EN140101‑806. Для потребителей доступны номиналы из стандартных рядов E96 и E192 с допуском 0,1 или 1%. Погрешность резисторов с нулевым сопротивлением (перемычек) не превышает 10 мОм. Стандартные значения температурных коэффициентов составляют ±15 или ±50 ppm/°C. В качестве проводящего элемента используется хромоникелевый сплав, нанесенный на основание из керамики. Внешнее покрытие обеспечивает защиту от электрических, механических и климатических воздействий. Для кодирования параметров резисторов применяется цветовая маркировка из пяти колец. Типовые цилиндрические корпуса, предназначенные для монтажа в отверстия, имеют диаметр 1,6–4 мм и длину 3,6–11,9 мм (без учета выводов).

Тонкопленочные резисторы типа MELF (Metal Electrode Leadless Face, металлический электрод с безвыводными торцами), так же как и SMD‑компоненты, монтируются на поверхность печатной платы. Их подложка выполнена в виде цилиндрического стрежня из высокочистой керамики, а резистивный слой имеет спиралевидную лазерную нарезку для достижения целевого значения сопротивления. К торцам основания прижимаются никелированные стальные заглушки, покрытые оловом (рис. 4).

Благодаря цилиндрической конструкции корпуса эффективная площадь охлаждения таких резисторов примерно в три раза больше, чем у стандартных плоских резисторов с аналогичной площадью монтажа, а больший объем керамического тела обеспечивает хорошее рассеивание тепла. Кроме того, они весьма устойчивы к импульсной нагрузке, при идентичных габаритах допустимая импульсная мощность для MELF‑резисторов на порядок выше, чем у SMD‑компонентов. Это хорошо сказывается на их надежности и стабильности в течение длительного срока службы.

Компания Vishay предлагает широкий выбор сопротивлений с номиналами 0 Ом – 10 МОм в корпусах MELF 0102, 0204 и 0207, эквивалентных по размерам плоским чип‑корпусам 0805, 1206 и 2512 соответственно.  Типовые рабочие напряжения составляют 150 В для типоразмера 0102, 200 В для 0204 и 300 В для 0207, а мощность рассеивания в зависимости от корпуса варьируется в пределах 200–400 мВт (при +70 °C). Они соответствуют международному стандарту EN140401‑803 и автомобильному AEC‑Q200. Максимальные отклонения от параметров при долгосрочной работе составляет <0,02% после 1000 ч непрерывной эксплуатации. Особо следует отметить наличие высокочастотных версий данных серий, способных работать на частотах вплоть до 10 ГГц. В них за счет специальной топологии резистивного слоя удается снизить паразитную индуктивность, возникающую из‑за спиралевидной нарезки проводящего материала. У таких резисторов в конце наименования добавляются буквы HF.

Толстопленочные чип‑резисторы серии CHPHR имеют широкий диапазон доступных номиналов (0,1 Ом – 100 МОм) и выпускаются в стандартных корпусах 0603, 0805, 1206 и 2512 с увеличенной площадью выводов. Отличаются хорошей термостойкостью. При производстве проводящий слой формируется из оксида рутения, контактные площадки покрываются оловом или тонким слоем позолоты в зависимости от модификации. Резисторы серии CHPHT пригодны для эксплуатации в рабочем диапазоне –55…+230 °C, а их температура хранения может достигать +245 °C.

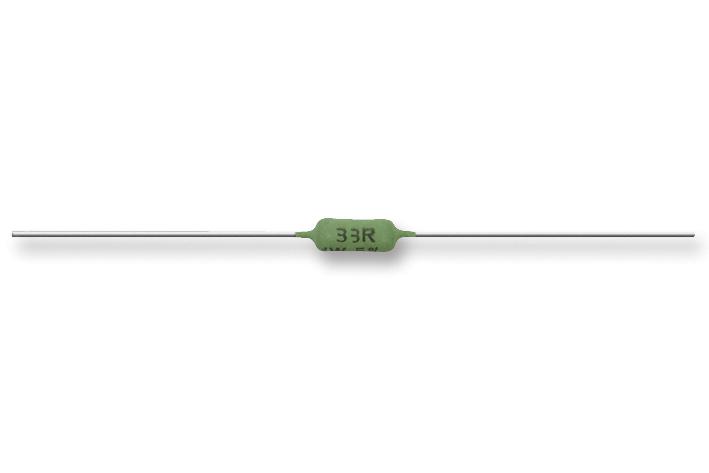

Проволочные резисторы серий FDG, FDK и FDP с аксиальными выводами обладают высокой номинальной мощностью (3–10 Вт) и рекомендованы для применения в источниках питания, ограничителях тока и AC‑фильтрах. Полностью сварная конструкция и специальное эмалированное покрытие позволяют выдерживать экстремальные условия окружающей среды.

В отдельную группу вынесены компоненты военного назначения. Металлопленочные резисторы в герметичных цилиндрических корпусах представлены сериями RN, RL,RNC, RNR, RNN и RLR. Они характеризуются очень низким уровнем собственного шума (–40 дБ) и коэффициентом напряжения до 5 ppm/В. Проволочные резисторы серий RWR и RLV благодаря специальному покрытию могут работать в диапазоне температур –65…+275 °C. Серия RW имеет еще более высокую верхнюю температуру эксплуатации (+350 °C). Также стоит отметить силовые проволочные резисторы с максимальной рассеиваемой мощностью до 30 Вт (серия RER) и до 120 Вт (серия RE). Рекомендованные для применения в цепях постоянного и переменного тока, они выполнены в монолитных алюминиевых корпусах, заполненных термостойким компаундом. Для крепления дополнительного радиаторного теплоотвода на корпусе предусмотрены крепежные отверстия под винт (рис. 5).

На торцах резистора размещены жесткие выводы из стали, крепление проводов к ним возможно с помощью винтового соединения. Намотка провода осуществляется способом Айртона — Перри для уменьшения паразитной индуктивной составляющей. В зависимости от величины сопротивления используется медно‑никелевый или нихромовый провод.

Толстопленочные резисторные сборки серии RZ с максимальным рабочим напряжением 50 В отличаются большим разнообразием конфигураций. Например, доступны наборы изолированных резисторов, наборы подтягивающих резисторов, сборки из делителей напряжений с различными коэффициентами деления и т.д. Конструктивно выпускаются в корпусах DFM для планарного монтажа, а также DIP и SIP для монтажа в отверстия.

Помимо этого, компанией предлагаются так называемые резисторы Power Metal Strip. Их ключевая особенность — отсутствие подложки, монолитный резистивный слой из сплава никель‑хром или марганецмедь является самонесущей конструкцией и позволяет быстро отводить тепловую энергию (рис. 6).

Резисторы данного типа используются в устройствах, где имеют место кратковременные импульсные переходные процессы, сопровождающиеся быстрым и обильным выделением тепла. В качестве датчиков тока они широко распространены в импульсных и линейных источниках питания, усилителях мощности и измерительных приборах. Высоконадежные Power Metal Strip‑резисторы Vishay представлены сериями WSLP и VLV. Вторая из них имеет военную приемку. Доступны устройства в корпусах стандартных типоразмеров: от 0603 с максимальной рассеиваемой мощностью 0,4 Вт до 2512 с мощностью 3 Вт. Разработанный технологический процесс позволяет получить очень низкоомные резисторы с диапазоном сопротивлений 0,0005–0,1 Ом и допуском 0,5 и 1%. Из других особенностей можно отметить низкие значениями индуктивности (0,5–5 нГн) и термо‑ЭДС менее 3 мкВ/°C.

Панельные потенциометры

Панельные потенциометры Vishay представляют собой переменные резисторы, имеющие отличную износостойкость, увеличенный срок службы и высокую степень защиты. Предназначенные для частого изменения своего сопротивления, они могут применяться в промышленных пультах управления, приборных панелях летательных аппаратов, военной технике и т.д. В таблице 2 приведены основные параметры устройств данного типа, а на рис. 7 — внешний вид отдельных серий.

Свойства панельных потенциометров Vishay в большой степени зависят от материала резистивного элемента. Металлокерамические (керметные) изделия, созданные по толстопленочной технологии, обладают отличной стабильностью характеристик при самых неблагоприятных условиях окружающей среды и высокой линейностью. Потенциометры с резистивным элементом из проводящих пластиков имеют меньшее значение собственных шумов и большую износостойкость. В составе каждой из серий есть устройства с различными вариантами регулировочной характеристики (зависимости между изменением положения подвижного контакта и сопротивления потенциометра). Кроме того, в линейке присутствуют многоканальные модели с фиксатором и переключателем диапазонов, компоненты для вертикального и горизонтального монтажа на печатную плату, с установленными ручками регулировки и другими опциональными возможностями. Наивысшую степень защиты (IP68) имеют потенциометры серии P13SM, предназначенные для эксплуатации в подводных лодках. Также необходимо отметить серии P11L, P13L и P30L с гарантированным ресурсом не менее 2 млн оборотов.

Конденсаторы

Все конденсаторы производства Vishay, предназначенные для ответственных применений, можно разбить на три основные группы (таблица 3).

Многослойные (Multilayer Ceramic Capacitors, MLCC) керамические конденсаторы производства Vishay обладают высокой удельной емкостью, широким диапазоном номиналов и стандартным набором типоразмеров. Типовая конструкция представляет собой сплошной блок керамического диэлектрика с заключенной в нем электродной структурой и металлизированные торцы, пригодные к пайке. Внешние выводы имеют покрытие из олова либо из олова с добавлением 4% свинца. Также доступны модели со стойкими к коррозии торцами, покрытыми сплавом серебра и палладия. Высокие значения емкости достигаются благодаря увеличенному числу внутренних электродов и уменьшенной толщине диэлектрика.

Конденсаторы серий M123A1x и M123A2x, выпускаемые в SMD‑корпусах, проходят обязательную сертификацию на соответствие требованиям военного стандарта MIL‑PRF‑123. Они обеспечивают длительной срок службы при температурах –55…+125 °C. В зависимости от номинала и материала диэлектрика (BP или BX) начальная погрешность емкости находится в пределах 0,1–0,5 пФ или 1–20%. Аналогичную конструкцию и схожие характеристики имеют устройства серий CDR0x и CDR3x, тестированные согласно MIL‑PRF‑55681.

Серия DSCC позиционируется для использования в ВЧ‑применениях, в том числе в спутниках, GPS‑аппаратуре, бортовом оборудовании летательных аппаратов, гидролокаторах, широкополосных телекоммуникационных системах, Wi‑Fi‑ и WiMax‑устройствах и т. д. Она обладает расширенным диапазоном рабочих напряжений и низким значением тангенса угла потерь (0,05% на частоте 1 МГц).

Серия VJ HiRel, изготавливаемая с применением диэлектриков NPO и X7R/X5R, отличается большим количеством доступных типоразмеров.

Линейка высоконадежных танталовых конденсаторов Vishay насчитывает 18 серий. Они характеризуются минимальными размерами, высокой удельной емкостью, надежностью (при соблюдении правил эксплуатации) и совместимостью с общепринятыми технологиями монтажа.

Малогабаритные чип‑конденсаторы серий CWR06 и CWR16 относятся к Tantamount — семейству твердотельных конденсаторов с низким эквивалентным сопротивлением (не более 0,25 Ом). Доступны в формованных корпусах восьми типоразмеров (A, B, C, D, E, F, G, H) с выводами, покрытыми обычным припоем или тонким слоем золота (рис. 8).

Допуск по емкости составляет ±5, ±10 или ±20%, а ток утечки порядка 1 мкА. Твердотельные танталовые конденсаторы серий CSR13, CSR21 и CSR23 производятся в цилиндрических металлических корпусах с аксиальными выводами. Разработаны они на основе требований военного стандарта MIL‑PRF‑39003.

Серии конденсаторов T83, T95, T96, T97 и T98, предназначенные для поверхностного монтажа, выгодно отличаются широкими диапазонами доступных емкостей. Они соответствуют требованиям MIL‑PRF‑55365 и стабильно функционируют в температурном диапазоне –55…+85 °C (до +125 °C при пониженном рабочем напряжении). Типовое значение тока утечки не превышает 0,01 CV или 0,5 мкА (смотря что больше) во всем рабочем диапазоне напряжений. Начальная погрешность емкости в зависимости от модели находится в пределах ±10 или ±20%. Серии T97 и T98 изготавливаются на основе мультианодной технологии, обеспечивающей увеличенные допустимые значения токов пульсаций, улучшенную стабильность при работе конденсатора в высокочастотных цепях и ультранизкое ESR. Например, конденсатор T97F158K6R3ESA с емкостью 1500 мкФ имеет величину ESR всего 35 мОм (при температуре +85 °C и напряжении 6,3 В). Главная особенность конструкции серий T96 и T98 — наличие встроенных плавких предохранителей, обеспечивающих защиту от токов короткого замыкания. Они идеально подходят для приложений, где выход из строя конденсатора будет нарушать общую производительность системы. Предохранитель срабатывает через 100 мс при увеличении тока свыше 9 А.

Так называемые Wet‑танталовые конденсаторы представляют собой конденсаторы с самовосстанавливающимся жидким диэлектриком. По сравнению с твердотельными компонентами они характеризуются меньшими токами утечки (примерно в 10 раз) и повышенной надежностью.

Семейство CLRxx включает шесть серий, отвечающих требованиям стандарта MIL‑PRF‑39006: CLR65, 69, 79, 81, 90 и 91. Первые две, выпускаемые в посеребренных корпусах с аксиальными выводами, предназначены для использования при температурах –55…+125 °C. Остальные, рассчитанные на расширенный рабочий диапазон (–55…+200 °C), доступны в герметически изолированных танталовых корпусах, способных выдерживать жесткие условия эксплуатации.

Они имеют повышенную стойкость к вибрации (до 80 g) и механическим ударам одиночного действия (до 500 g). Все серии обладают диапазоном рабочих напряжений 6–125 В DC и тремя градациями интенсивности отказов в течение 1000 ч эксплуатации: M (1%), P (0,1%) и R (0,01%).

Конденсаторы DSCC 0601x, ориентированные на применение в космосе, являются полным аналогом серий CLR79, CLR81, CLR90 и CLR91. В соответствии с назначением они подвергаются ряду дополнительных испытаний.

Для увеличения максимально доступной емкости была разработана технология SuperTan (технология гибридного катода). Танталовые конденсаторы Vishay, изготовленные по ней, объединены в серии ST, STE и STA, включающие компоненты с номиналами 10–6000 мкФ и допустимой погрешностью ±10 или ±20%. Конструкция данных конденсаторов, выполненных в стандартных промышленных корпусах, показана на рис. 9.

Катушки индуктивности

Наряду с резисторами и конденсаторами компания Vishay поставляет широкий спектр электромагнитных электронных компонентов, прежде всего заказных. К ним относятся фильтры, катушки индуктивности (силовые, радиочастотные, SMD и т.д.), а также трансформаторы (планарные, тороидальные) с различными способами намотки и вариантами конструктивного исполнения. Из серийных высоконадежных моделей можно отметить линейки катушек индуктивности MSx и IHLP, основные характеристики которых представлены в таблице 4.

Линейка MSx включает миниатюрные катушки, изготавливаемые в прочных цилиндрических корпусах с аксиальными выводами для монтажа в отверстия. Герметизированная эпоксидной смолой конструкция обеспечивает превосходную влагостойкость, а огнестойкое покрытие и электромагнитное экранирование позволяют квалифицировать изделия по стандарту MIL‑PRF‑15305. Все катушки имеют допуск ±10%, сопротивление по постоянному току в пределах 0,025–16,8 Ом (в зависимости от серии) и диапазон рабочих температур –55…+105 °C. Внешние габариты варьируются от 6,4х2,4 мм у MS21426 до 11,4х5,1 мм у серии MS75101. Номинал индуктивности и его точность обозначаются при помощи цветовой маркировки.

Линейка IHLP содержит низкопрофильные чип‑индуктивности, рассчитанные на работу с высокой токовой нагрузкой без перехода в насыщение. Основные области применения — фильтры электромагнитных помех в сетях большой мощности, регуляторы напряжения и высокочастотные DC/DC‑преобразователи. Конструктивно любая катушка IHLP состоит из медной обмотки, соединенных с ней при помощи ультразвуковой сварки выводов и экранированного корпуса с наполнителем из магнито‑мягкого композитного материала на основе смолы, смешанной с металлическим порошком.

Применение не феррита, а данного порошкового материала позволяет катушке стабильно работать при высоких нагрузках и температурах до +125 °C. При больших температурах эксплуатации необходимо принимать во внимание эффект теплового старения, характеризующегося увеличением потерь в сердечнике. Кроме того, использование композитного материала снижает уровень излучаемых акустических помех до минимального уровня, а также способствует повышению стойкости к температурным воздействиям, ударно‑вибрационным нагрузкам и влажной среде.

В настоящее время доступны катушки индуктивности следующих форм‑факторов: 1212, 1616, 2020, 2525, 3232, 4040, 5050 и 6767. Все компоненты характеризуются наилучшим для своих размеров показателем отношения сопротивления постоянному току к номиналу. Индуктивности IHLP1212 имеют минимальные габариты (3,6х3,2 мм) и четыре возможные высоты 1; 1,2; 1,5 и 2 мм. Их максимальная рабочая частота достигает 2 МГц, а диапазон номиналов составляет 0,1–3,3 мкГн. Семейство IHLP3232 предоставляет разработчику широкий выбор силовых индуктивностей поверхностного монтажа с диапазоном номиналов 0,22–33 мкГн, токами насыщения 3,1–36 А и рабочей частотой до 5 МГц. Устройства доступны в корпусе 3232 с габаритными размерами 88 мм и сверхнизким профилем 3 и 4 мм. Начальная погрешность номинального значения не превышает ±20%. Малогабаритные катушки индуктивности IHLP6767, рассчитанные на токи насыщения 5–80 А, имеют индуктивность 0,1–100 мкГн, что является абсолютным рекордом среди аналогичных компонентов для поверхностного монтажа. Корпус типа 6767 имеет габаритные размеры 17,9х17,1 мм и высоту не более 7 мм. Типовое максимальное сопротивление постоянному току не превышает 0,67–105 мОм для различных номиналов.

Заключение

Компания Vishay выпускает широкую линейку высоконадежных пассивных компонентов, изготовленных в соответствии с требованиями международных стандартов. Предлагаемые группы изделий полностью удовлетворяют любые потребности разработчиков оборудования аэрокосмического и военного назначения.

Литература

1. Официальный сайт компании Vishay Intertechnology. www.vishay.com/
2. Vishay Sfernice MCB for AMS market. Product portfolio. Vishay Intertechnology,
2017.
