Включение ходовых огней после запуска двигателя: Включение дхо после запуска двигателя

Содержание

от генератора, через реле и от двигателя

Правила дорожного движения предусматривают обязательное зажигание ходовых огней днём во время движения автомобиля. Это объясняется тем, что авто с зажжёнными фарами, безусловно, гораздо заметнее на дороге. А это снижает риск возникновения аварийной ситуации.

Многие водители считают подключение дневных ходовых огней в авто слишком дорогим удовольствием — в качестве альтернативы правила позволяют применять ближний свет или противотуманки. Однако эти варианты не совсем удачны. Постоянное включение фар приведёт к тому, что через небольшое время потребуется замена ламп — от износа никуда не уйдешь. Каждое изделие имеет свой ресурс: какова бы ни была схема использования, после выработки ресурса необходима замена.

Дневные ходовые огни на авто своими руками

Итак, что мы имеем, если используем варианты с противотуманками и фарами ближнего света? А вот что:

преждевременный износ ламп;
разрядку аккумулятора и расход мощности генератора;
повышенный расход бензина;
опасность забыть включить огни перед началом движения и заработать штраф.

Поэтому лучше всего озаботиться установкой штатных ходовых огней и правильно их подключить. И лучше всего, если схема подключения будет работать по принципу автоматического включения огней после запуска двигателя авто.

Если вы не хотите тратить деньги на услуги специалистов по разработке и реализации схемы включения ДХО, вы можете найти здесь варианты, которые возможно сделать своими руками.

Установка штатных ходовых огней

Необходимые материалы

Перед тем как подключить дневные ходовые огни на авто, вам будет нужно запастись всеми необходимыми инструментами и материалами. Чтобы своими руками справиться с работой, понадобятся:

пассатижи;
кусачки;
паяльник;
изолированный двужильный провод;
светодиодные ДХО;
реле для авто на 12В;
геркон;
одножильный провод;
хомуты из пластика.

После того как всё необходимое — в наличии, можно приступать к подключению ДХО на вашем авто своими руками.

Схема 1

Первый вариант предусматривает автоматическое включение ДХО после начала работы зажигания и выключение после остановки двигателя. Минус при этом замыкается на корпус машины, а плюс — на плюс замка зажигания. Всё это довольно несложно осуществить своими руками даже без специальных знаний в области электротехники. Главное — внимательно следить за тем, что куда подключается.

Схема автоматического включения дневных ходовых огней

Схема 2

Второй вариант, по сути, является разновидностью первого. Здесь выполняются те же операции с одной небольшой разницей — после включения фар ближнего света ходовые огни отключаются. Здесь плюс подсоединяется, как и в предыдущем разделе, а минус — к плюсу огней ближнего освещения.

Это объясняется тем, что лампа накаливания, которая используется для ближнего света, имеет более низкое сопротивление, и через неё идёт более сильный ток. В тот момент, когда включается ближний свет, на минусе ДХО появляется плюс, и они гаснут.

Этот вариант также довольно просто реализуется своими руками — важно не перепутать и правильно подключить все контакты.

Схема подключения дневных ходовых огней

Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов.

Схема 3

Здесь включение ходовых огней происходит после запуска двигателя. Задействуются реле, аккумулятор и генератор. Минус ДХО соединяем с корпусом авто, а плюс — с контактом реле под меткой 30. Контакт реле с меткой 87 подключаем к плюсу аккумулятора. Контакт реле с меткой 85 замыкаем на массу авто через ДХО. А с меткой 86 подключаем к геркону, второй контакт которого включаем на плюс генератора. После запуска двигателя двигаем геркон вокруг генератора так, чтобы срабатывало реле, и включались ходовые огни. После этого геркон упаковываем в термополимер и крепим на генератор. Очень важно, чтобы геркон крепился именно в том месте генератора, где срабатывает реле.

Схема подключения ходовых огней от генератора

Схема 4

Этот вариант — разновидность предыдущей схемы, когда нет в наличии геркона. Тогда контакт с меткой 86 крепится к лампе давления масла в приборной панели.

В этом случае огни также будут включаться после запуска двигателя. Такой вариант осуществляется своими руками несколько проще, чем предыдущий.

Как правильно подключить дневные ходовые огни

Заключение

По правилам дорожного движения, водитель обязан включать дневные ходовые огни для того, чтобы автомобиль был заметнее на дороге. Разрешается применение в качестве ДХО противотуманных фонарей и ламп ближнего освещения. Но это нецелесообразно, поскольку ведёт к разрядке аккумулятора — мощности генератора не хватит для его постоянной дозарядки. Это приведет к чрезмерному расходу бензина и преждевременному износу ламп.

Поэтому есть несколько вариантов подключения светодиодных ДХО своими руками — они предусматривают автоматическое их включение после запуска двигателя или включения зажигания.

[democracy]

Автор: Баранов Виталий Петрович

Образование: среднее специальное. Специальность: автослесарь. Профессиональная диагностика, ремонт, ТО легковых авто зарубежного производства 2000-2015 г.в. Большой опыт работы с Японскими и Немецкими авто.

Автоматическое включение дневных огней в автомобиле, датчик работы двигателя

Некоторые автоматические устройства для автомобилей требуют применения датчика работы двигателя, например, чтобы подтвердить факт запуска двигателя, либо чтобы после запуска двигателя выполнить какое-то действие. В радиолюбительской литературе приводились такие схемы, но они используют для своей работы импульсы с выхода датчика тахо-генератора (Л. 1).

На мой взгляд, это не совсем верный подход к вопросу. Во-первых, датчик тахогенератора есть только в современных инжекторных автомобилях, а во-вторых, у разных марок и моделей эти датчики существенно отличаются по выходным параметрам.

В то же время, ведь требуется только подтвердить факт работы двигателя. А это можно сделать и другим способом. Вот, например, у всех автомобилей есть датчики давления масла, включающие лампу на приборной панели при низком давлении. Датчик представляет собой подпружиненный контакт.

Если давление масла низко, этот контакт под действием пружины замкнут на корпус датчика – на «массу». Если давление достаточно -контакт приподнят и на «массу» не замкнут. Давление в системе смазки автомобиля возникает от работы масляного насоса, который приводится от двигателя. Двигатель работает – давление высоко и сигнальная лампа не горит.

Двигатель не работает – давление низко, и сигнальная лампа горит.

Принципиальная схема

Таким образом, датчик давления масла является наиболее удобным местом для снятия информации о том, работает двигатель или нет.

На рисунке 1 показана схема датчика «Двигатель запущен», использующего напряжение на сигнальной лампе недостаточного давления масла, обозначенной на схеме как Н1. Сам датчик давления масла – SF1.

После включения зажигания на систему индикации поступает напряжение 12V от замка зажигания. Если двигатель не работает, давление масла низко, контакты датчика давления масла SF1 замкнуты и через них поступает ток на сигнальную лампу Н1. Соответственно, напряжение на базе транзистора VT1 мало, он закрыт.

Как следствие, закрыт и транзистор VT2. На его коллекторе напряжение равно нулю.

Рис.1. Схема датчика работающего двигателя автомобиля.

Если двигатель работает, давление масла достаточное для того, чтобы разомкнуть контакты датчика SF1. Сигнальная лампа выключается. Но, через лампу и резистор R1 на базу транзистора VT1 поступает ток, достаточный для его открывания.

Как следствие, открывается и транзистор VT2. На его коллекторе напряжение равно уровню логической единицы, а светодиод HL1 загорается.

Вот такая, достаточно простая схема.

По правилам дорожного движения, автомобиль, днем должен ехать с включенными фарами ближнего света. Фары – большой потребитель тока, поэтому многие автомобилисты устанавливают дополнительные светодиодные фары, так называемые, «дневные ходовые огни» (ДХО), которые включают днем вместо ближнего света фар. При этом, пользоваться ДХО ночью, когда работают основные фары, нельзя, потому что ДХО, выполненные на мощных светодиодах могут слепить встречный транспорт.

На рисунке 2 показана несложная схема для автоматического включения ДХО после запуска двигателя, и выключения ДХО после выключения двигателя, либо после включения основных фар.

Рис.2. Схема автомата включения ДХО в автомобиле.

В основе – схема датчика работы двигателя, почти такая же, как на рисунке 1. Если двигатель не работает, но зажигание включено контакты датчика давления масла SF1 замкнуты, транзисторы VT1, VT2 закрыты и на обмотку реле К1 напряжение не поступает.

При работающем двигателе давление масла достаточное для размыкания контактов датчика давления масла SF1. На базу VT1 поступает ток через лампу Н1, резистор R1 и транзистор открывается. Как следствие, открывается VT2 и через него поступает напряжение на обмотку реле К1. Реле К1 замыкает контакты и подает напряжение от автомобильного аккумулятор на ДХО.

При включении основных фар поступает напряжение на цепь габаритных огней (ГО), это напряжение через R5 поступает на базу транзистора VТЗ, который открывается и шунтирует базовую цепь транзистора VТ1. Напряжение на базе VТ1 падает, и он закрывается. Как следствие, закрывается транзистор VТ2 и реле К1 выключает ДХО.

В завершение

Здесь напряжение на ДХО поступает с положительной клеммы аккумулятора, а не с выхода замка зажигания, это сделано чтобы не перегружать замок зажигания дополнительной нагрузкой.

Светодиод HL1 показывает, что ДХО включены. Реле К1 можно заменить любым аналогичным, с обмоткой на 12V и контактами на так не ниже 10А.

Ладкин А. П. РК-2016-03.

Литература: 1. А. Натненков. «Датчик «двигатель запущен», ж. Р2015-03, стр. 45.

Автоматическое включение света после того, как завелся автомобиль (простая переделка противотуманных фар в дневные ходовые огни)

Опыт автовладельцев (авторы: Эдуард76 и bademus)

Данный способ подходит только тем у кого на Largus имеются противотуманные фары. У кого их нет, то придётся думать, как подключить реле на автовключение Ближнего Света (для этой цели лучше всего подойдёт реле 719.3777-02)

Итак, вчера установил на свой Ларгус реле, включающую ПТФ через 5 секунд после того, как завёлся автомобиль. Гаснут сразу после выключения зажигания.

Для этого заказал реле 719.3777-01 и к нему переходник мини-реле (так и называется – переходник для 719.3777-01). Изготавливает ЗАО “Энергомаш”.

1. Содержимое посылки

2. Вынимаю штатное реле ПТФ и убираю до лучших времён

3. Вынимаю реле бензонасоса.

4. Взял из коробки, идущий в комплекте, красный проводок с предохранителем. Удалил предохранитель, кончик провода зачистил и немного загнул.

4. Вставляю в отверстие контакта №1 реле бензонасоса зачищенный провод с клеммой на конце. Можно и подпаять, но я не стал, да и напряжение с красного управляющего провода на реле автосвета мизерная – 0.5 микроАмпер.

… возвращаю реле на своё место.

5. Далее подключил реле автосвета в переходник мини-реле, и установил это всё на место штатного реле ПТФ и соединил штекерами красные провода. Всё. Выглядит так.

Ранее пробовал подключить это реле через штатные предохранители, и через реле вентилятора отопителя. Но, нанные попытки не увенчались успехом.

Советую не экспементировать, если не разбираетесь в электрике как и я, т.к. делал всё методом тыка!

Через 5-7 секунд после заводки двигателя, зажигаются ПТФ, как и их сигнализатор на приборной панели. Выключаются ПТФ (ДХО) после включения габаритов и перещёлкивания переключателя, сначала на вкл. ПТФ, затем на выкл., и гаснет свет ДХО.

Вместо ксенона, прекрасно подойдут хорошие диодные лампы ПТФ, в качестве ДХО. В крайнем случае, можно оставить и штатные лампы, тем-более ПДД допускают ездить с включенными противотуманками в дневное время, вместо ДХО! Включение Габаритных Огней днём не обязательно!

Вопрос: ПТФ загораются, когда на управляющем красном проводе появляется “+”, а при включении габаритов ПТФ гасить надо руками, принудительно?

Ответ: Принудительно следует гасить ПТФ, лишь в том случае, если требуется включить Ближний Свет (в тёмное время суток) – включаем габариты, затем включаем переключателем ПТФ и сразу же выключаем, ПТФ гаснет.
В остальном: – запуск ДВС – 5 сек – заж. ПТФ – глушим ДВС – сразу гаснут.

Вопрос: А если нужно включить ближний свет совместно с ПТФ ?

Ответ: Без проблем! Кроме автоматического включения ПТФ всё остальное работает в штатном режиме.

Отзыв: Спасибо за работу. Заказал такой же комплект, они там что то модернизировали, пришло с другим переходником. На выходе только 4 провода (самой колодки для вставки в гнездо нет). Вобщем в итоге всё просто – на обоих реле есть обозначение контактов: 1\2\3\5\ и в скобках 1(86) 2(85) 3(30) 5(87) на штатной и на купленой 86.85.30.87. Всё! Ошибиться невозможно. Припаиваем свои папы и суем по номерам.

Отзыв: Сегодня получил реле и переходник (с четыремя раздельными проводками) и всё сделал за 10 минут, всё чётко работает. Но по хорошему, конечно надо будет проводки паять к мини колодке, куплю какую-нибудь дешёвую мини-реле, раскурочу и припаяю как надо, а то по раздельности как то не надёжно. Дело это нужное, а переходник конечно можно сделать самому. Но на реле которое мне пришло есть застёжка, которая хорошо входит в паз рядом с запасными предохранителями, только надо одну минуту поработать напильником (кто будет ставить-поймёт) и тогда ничего не будет болтаться и дополнительно ничем не надо крепить. Всем удачи.

подключение ДХО через реле, от лампочки давления масла, другие схемы

После внесения изменений в ПДД, которые обязывают воителей включать фары днем на автомобилях без ДХО, многие водители реализуют нештатную установку дневных ходовых огней на машину. Прежде всего, данное решение позволяет увеличить срок службы лампочек в фарах, а также продлевает ресурс самих фар и габаритов, так как без ДХО их приходится использовать практически постоянно. Параллельно при наличии дневных ходовых огней снижается нагрузка на электрические цепи, реле и предохранители.

Что касается выбора ДХО на машину и различных видов подобных устройств, сегодня на рынке имеется большое количество всевозможных предложений (гибкие ленты или трубки, «орлиный глаз», ДХО в противотуманные фары и т.д.). Каждое решение имеет как свои плюсы, так и минусы. Так или иначе, определившись с выбором, нужно не только установить ходовые огни, но и правильно их подключить.

Содержание статьи

Как правильно подключать ходовые огни

Итак, после приобретения комплекта ДХО также нужно знать, как правильно подключить дневные ходовые огни, чтобы добиться максимальной эффективности и безопасности. Прежде всего, основные предписания содержатся в пункте 6.19 ГОСТ Р 41.48-2004. Основная задача — схема ДХО должна быть реализована так, чтобы ходовые огни включались автоматически при повороте ключа зажигания или в момент запуска двигателя.

Также ДХО должны отключаться автоматически в тот момент, когда включаются габариты или фары. С учетом того, что по стандарту фары головного света должны включаться исключительно после включения габаритов (кроме подачи коротких сигналов), в рамках подключения ДХО необходимо учитывать все нюансы.

Получается, не правильно и абсолютно нецелесообразно делать так, чтобы дневные огни включались только вместе с габаритами или при включении света фар, а также оставлять возможность включения ДХО вместе с фарами для использования их в темное время суток.

Еще отметим, что кроме самого подключения также в схему нужно интегрировать блок стабилизации светодиодов. Как правило, в устройстве ДХО ограничителем выступает резистор. При этом скачки напряжения становятся причиной того, что резисторы не способны стабильно «выравнивать» ток.

По указанной причине стабилизатор напряжения ходовых огней (LED-драйвер) является важным элементом. Многие владельцы, которые подключают ДХО своими руками, упускают этот момент, после чего срок службы светодиодных элементов сильно сокращается в результате перепадов напряжения в бортовой сети автомобиля.

Если просто, во время очередного скачка напряжения на светодиодном модуле напряжение превышает 12 В, это становится причиной перегрева кристалла, падает яркость светодиодов. Результат – невозможность эффективно обозначить транспортное средство на расстоянии 100 метров, далее диоды начнут мерцать и через время окончательно выйдут из строя.

Конечно, каждый владелец решает сам, нужен стабилизатор или нет, однако специалисты настоятельно рекомендуют его установку, чтобы каждый год не менять светодиодные модули. Далее мы рассмотрим различные схемы подключения ДХО.

Подключение ходовых огней: схема, тонкости и нюансы

Стоит отметить, что существует несколько схем подключения дневных ходовых огней. Есть простые схемы, позволяющие быстро подключить устройство к сети, однако также имеются определенные недостатки. Что касается сложных схем, они имеют ряд преимуществ, но требуют профессионального подхода. Давайте разбираться.

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Недостаток схемы — ДХО работают постоянно, пока повернут ключ в замке. Также их работа не согласована со светотехникой автомобиля, что является грубым нарушением требований.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Результат- ток от АКБ идет через светодиоды на габарит, далее через лампочку на корпус, выступающий «минусом» в данной цепи. С учетом того, что потребление тока малое, светодиоды светятся, в то же время лампа не горит.

Если же включить габариты, на «плюсе» габаритного огня будет напряжение 12 В, потенциалы на проводах ходовых огней выровняются, в результате чего ДХО потухнут и ток пойдет через лампы габаритов.

При всех кажущихся плюсах схемы есть и недостатки. Первое, ДХО работают при выключенном двигателе. Второе, схема не работает, если в габаритах также стоят светодиоды. Третье, данная схема не сможет работать нормально, если в ходовых огнях стоят более мощные светодиоды (SMD), ток которых аналогичен токам лампочки. Четвертое, в схему нужно ставить предохранитель для безопасности.

С учетом минусов некоторые дорабатывают схему, соединив плюсовой провод ДХО не с «плюсом» АКБ, а «плюсом» замка зажигания. Также есть вариант, когда включение ДХО реализовано через лампу ближнего света, когда ходовые огни гаснут автоматически при включении ближнего света фар, однако все время работают, если фары не включены.

Обратите внимание, по ГОСТ Р 41.48-2004, а также с учетом ПДД, во время стоянки машины в темное время для обозначения ТС должны использоваться габаритные огни, тогда как использовать ДХО запрещено.

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

Итак, включение ДХО от генератора в основе имеет переключение 4 контактного реле, а также геркона. Контакты реле нужно подключать следующим образом:

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Реализовав подключение, нужна настройка. Для настройки мотор нужно запустить, далее геркон перемещается возле генератора, подбирая момент, когда ДХО сработают и начнут светиться. После геркон нужно упрятать в термотрубку и хомутами зафиксировать в обнаруженном месте срабатывания.

Получается, во время запуска ДВС и начала работы генератора контакты геркона и реле замыкаются, питание идет на ДХО. В свою очередь, лампы габаритов не горят, так как тока через катушку реле недостаточно для включения ламп. Кстати, если нет геркона, ДХО запитывают от датчика давления масла. Для этого контакт 86 нужно соединить с лампой масла. Минус таких схем – они не работают, если в габаритах стоят светодиоды.

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Учитывая все недостатки рассмотренных выше схем, многие владельцы интересуются, как подсоединить ходовые огни через 5 контактное реле. Дело в том, что такая схема лишена многих недостатков. Прежде всего, реле для ДХО подключается таким способом:

30 на «плюсы» ДХО;
85 на «+» габаритной лампы;
86 идет на корпус машины;
87А подключают на «+» замка зажигания;
87 просто изолируют без подключения;

Такая схема срабатывает во время поворота ключа в замке, на ДХО идет напряжение 12 В и огни включаются. Если же включить габариты или фары, реле размыкает контакт 87А, а также замыкает контакт 87.

Это значит, что ходовые огни выключаться и произойдет включение габаритов. Плюсом данной схемы является то, что она полностью укладывается в рамки по ПДД и ГОСТ, а также работает даже тогда, когда в габаритах стоят диоды.

Единственный минус схемы — ДХО включаются после поворота ключа в замке. Это значит, что если ключ повернут, но мотор не заведен, огни все равно горят. Так или иначе, схема весьма распространена. Главное, интегрировать в схему стабилизатор напряжения. Если учесть, что ток течет через ДХО независимо, в фары и габариты можно ставить лампы или диоды разного типа независимо от мощности.

Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Блок управления дневными ходовыми огнями можно поставить на любой автомобиль с любыми типами ламп (в том числе и светодиодными). Минус данного решения — на рынке мало качественных блоков и много предложений сомнительного качества.

Что касается проверенных решений, можно выделить блок DayLight+ для ДХО, а также оригинальные решения от Philips или Osram. В таких блоках реализована стабилизация напряжения, схема подключения отличается простотой и надежностью, сами блоки имеют защиту от влаги и пыли. Также блоки можно считать универсальными, их зачастую можно ставить на любое авто с 12 В бортовой сетью.

Кстати, также добавим, что DayLight+ блок можно купить отдельно, тогда как Филипс или Осрам идут в комплекте с самими ДХО. Само собой, цена в этом случае достаточно высокая, однако совокупность преимуществ оправдывает такие расходы.

Подведем итоги

Как видно, применительно к ДХО сегодня существует большое количество оборудования и схем его подключения. При этом важно понимать, что простейшие схемы вполне функциональны, однако не соответствуют требованиям ГОСТ и ПДД. По этой причине рекомендуется обращать внимание на более сложные решения, рассмотренные выше.

С одной стороны, установка и подключения может быть более затратным, однако конечный результат максимально упрощает эксплуатацию, увеличивает срок службы ДХО, а также исключает другие возможные проблемы.

Напоследок отметим, что при выборе ДХО, реле, предохранителей, проводки, контролеров и других элементов необходимо приобретать только качественные изделия. Также важно, чтобы ходовые огни были правильно установлены и затем подключены с учетом всех требований.

В противном случае высока вероятность скорого выхода из строя дневных ходовых огней, что станет поводом для замены элементов и проведения внеплановых ремонтных работ.

Соответственно, экономия на комплектующих в дальнейшем обернется дополнительными затратами. В итоге, вместо дешевых ДХО и блоков управления лучше сразу остановиться на установке комплектов качественного оборудования.

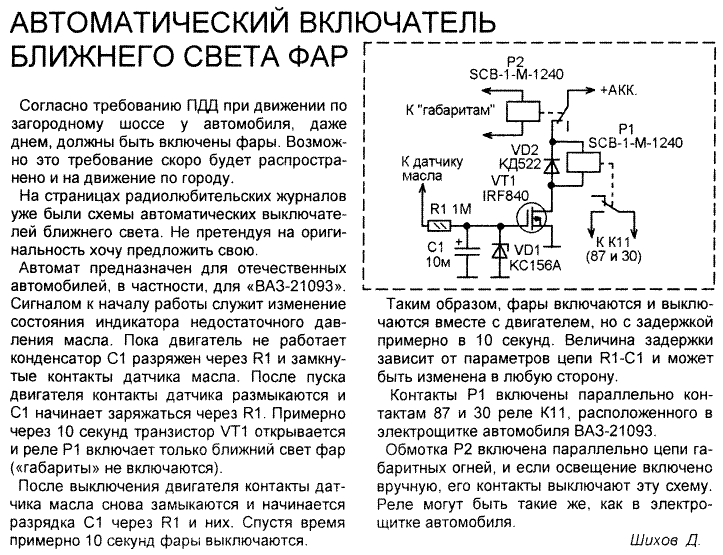

Включение фар после запуска двигателя автомобиля

Прибор для автоматического управления ближним светом фар, после запуска двигателя автомобиля

Прибор представляет собой малогабаритное микропроцессорное устройство, выполняющее функцию управления малогабаритным электромагнитным реле, согласно алгоритмам, заложенным в программную память микроконтроллера. Прибор использует два сигнала электрических цепей автомобиля, для реализации заданных алгоритмов.

Первый сигнал – это управляющая цепь контрольной лампы зарядки АКБ автомобиля. До запуска двигателя, на выводе лампы подключенной к цепи обмотки возбуждения генератора (цепь 61) присутствует «-12» вольт (масса) обеспеченные прохождением тока через обмотку возбуждения, на массу двигателя. При этом, горит контрольная лампа зарядки, а на входе прибора, подключенного к этой цепи, присутствует логический 0, запрещающий включение реле, управляющего включением ближнего света. После запуска двигателя, со статорной обмотки генератора, через дополнительные диоды, начинает поступать положительное напряжение зарядки, которое «запирает» цепь 61 управления контрольной лампы зарядки. При этом лампа гаснет, а на вход прибора поступает логическая 1, которая запускает 10 секундный таймер, по окончании работы которого включается реле управляющее включением ближнего света фар.

Второй сигнал – это сигнал тахометра, представляет собой последовательность импульсов цифровой формы. При отсутствии импульсов, или при малой их частоте (до 600 об/мин.) прибор запрещает включение реле управления ближним светом фар. Если обороты превышают 600, то запускается 10 секундный таймер, по окончании работы которого включается реле управляющее включением ближнего света фар.

В приборе предусмотрена сервисная функция, запрещающая включение ближнего света фар, при работающем двигателе. Реализуется она, включением специального тумблера прибора. Эта функция полезна, при совершении сервисных и ремонтных работ на автомобиле, требующих запуска двигателя.

Автоматическое включение фар при запуске двигателя Самара, Самара 2

В общем я у себя пока буду делать так: Я знаю как это можно реализовать на ЕВРО панели. Быстро и дёшево.

Берём и разбираем сдвоенный включатель габаритов и ближнего света. Удаляем механизм, который отвечает за одновременное нажатие двух кнопок при включении ближнего света. Т.е. делаем кнопки независимыми друг от друга.

Теперь, если мы нажмем кнопку включения ближнего света фар, то габариты и подсветка панели приборов не включатся, а будут гореть только фары ближнего (дальнего) света фар. Причём фары будут гореть только при запущенном двигателе. Вот и всё.

Наверное завтра и сделаю. О результатах напишу.

Ещё по теме.
Силыч делает подобное устройство, физически его реализовать не сложно, но его надо программировать… Алгоритм работы такой:

В начале движения, при достижении автомобилем скорости 6 км/ч устройство плавно включает лампы ближнего света до 75% от напряжения бортовой сети и удерживает это значение до скорости 69 км/ч.
В диапазоне от 70 км/ч до 94 км/ч устанавливается 85% от напряжения бортовой сети.
В диапазоне от 95 км/ч и выше устанавливается 95% от напряжения бортовой сети.
После остановки автомобиля на время более 22 секунд напряжение снижается до 30%.
При возобновлении движения напряжение снова устанавливается в соответствии с вышеописанным алгоритмом.

Схемы и прошивка есть.
Ещё в “За рулём” что то подобное писали, схемы выкладывали. Схемы вообще простейшие на паре транзисторов. Найти только надо…

В идеале было бы поставить сертифицированные ходовые огни и сделать их включение при запуске двигателя. Но только это должно быть сертифицировано заводом изготовителем, а автоваз как обычно не чешется. Если самостоятельно установить, то трактуется как внесение изменений в конструкцию Т.С., наказание – лишение прав управления Т.С. (как за ксенон).

Цитата

Дневные ходовые огни как подключить

Лучшие схемы подключения дхо своими руками на авто

Здравствуйте, дорогие друзья! Думаю, многих интересует эффективная схема подключения ДХО, то есть дневных ходовых огней.

Уже не первый год на территории страны действуют правила, согласно которых при движении авто днем следует обозначать свое присутствие с помощью соответствующих фар. В качестве таких светильников используют противотуманки, ближний свет головных фар и непосредственно сами ДХО.

Применение противотуманок и головного света отличается объективными недостатками. Потому оптимальнее всего выполнить подключение ДХО от генератора или АКБ своими руками.

Существуют различные способы и схемы реализации задумки. Некоторые делают это без реле, другие совмещают ДХО с поворотниками, третьи и вовсе управляют дневными огнями отдельной кнопкой и пр. Чтобы сделать все верно, нужно знать некоторые важные моменты. И тогда автоматическое включение будет осуществляться без нарушений ПДД.

Нюансы использования огней

Существует специальный ГОСТ, который определяет и регламентирует установки, технические параметры и само подключение дневных ходовиков.

В регламенте указывается, что схема должна применяться такая, дабы ходовики включались автоматически, когда происходит поворот ключа в замке зажигания. То есть при пуске силовой установки. Но также ДХО обязаны в автоматическом режиме выключаться, как только в работу вступают фары основного света. Здесь, как вы понимаете, речь идет о блоке головных фар (ближний или дальний свет). Также есть правило, указывающее на то, что головной свет должен включаться лишь тогда, когда включаются габариты. Исключением являются кратковременные сигналы для предупреждения других водителей.

Исходя из сказанного выше, можно смело говорить, что через кнопку ДХО выводить не стоит. Так же как и через ручник. А вот в поворотники вмонтировать можно, но тут потребуется подключить 2 дополнительных провода от каждого поворотника.

Все это крайне важно учитывать, подключая ходовики. Ведь вас должно волновать не только то, чтобы не перегорали лампочки. Хотя и это крайне значимый момент.

Без продуманной и грамотной схемы самостоятельно поставить ДХО точно не получится. Ведь все должно работать с отключением при включении дальнего или ближнего света.

Существует целый ряд схем, по которым в теории можно поставить на свою машину ДХО при их отсутствии в штатной комплектации своего автотранспортного средства. Вопрос лишь в том, какую именно схему лучше задействовать.

[adv1]

Немаловажную роль играет стабилизатор напряжения, о котором ходит много споров при использовании диодных ходовых огней. Сами ДХО оснащаются резисторами, которые выполняют функцию ограничителя тока. Но при перепадах напряжения они не способны удерживать напряжение на едином уровне. Потому правильно считать, что применение стабилизатора в такой схеме будет обязательным и необходимым. В противном случае срок службы ДХО существенно сократится из-за регулярных перепадов напряжения. Хотя некоторые до сих пор считают, что подключение можно выполнить без стабилизатора.

Стоит рассмотреть отдельно несколько схем, сделать по ним соответствующие выводы и принять для себя окончательное решение.

Проще некуда

Это самая простая схема, которая предусматривает подключение к аккумулятору или генератору как источнику питания.

Схема предусматривает, что ДХО будут активизироваться одновременно с пуском двигателя. Суть заключается в том, чтобы плюс завести на плюсовую клемму от замка зажигания вашего Рено Логан или той же Лада Ларгус, а минус зафиксировать на корпусе авто в любом удобном месте. Все выглядит просто и предельно логично. Но торопиться с выводами не стоит, как и выполнять подобное подключение. Ведь у него имеется очевидный недостаток.

Если систему собрать по такой схеме, диоды из ДХО начнут работать постоянно, пока ключ находится в замке зажигания. Ни о каком согласовании с другими фарами здесь речи не идет. А потому подобное соединение противоречит ГОСТу и ПДД.

Ближний свет или габариты

Еще можно подключиться к габаритам или фарам ближнего света. В теории тут также все выглядит довольно просто, интересно и перспективно.

[adv2]

Первая из рассматриваемых схем предусматривает, что вы будете использовать электроцепь, питающую лампы габаритов. Тут плюс от ДХО соединяется непосредственно с аккумуляторной батареей, как источником питания. А вот минус идет на плюс от габаритов. В такой момент последний будет электрически нейтральным. Тем самым ток идет от плюса АКБ через диоды на габариты, а затем через лампу на корпус, где последний выступает минусом созданной электроцепи.

Поскольку уровень потребления тока будет маленьким, диоды начнут работать, а лампа габаритов не включится.

Стоит водителю переключиться на габариты, на его плюсе появится напряжение 12В, на проводке ДХО будут выравниваться потенциалы и диоды погаснут. Схема начнет работать уже в штатном режиме, давая ток габаритам.

Все вроде бы неплохо. Но опять же, выводы сделаны поспешно.

Схема простая и рабочая. Только имеет несколько недостатков:

Ходовики будут оставаться активными, когда двигатель отключается. Это напрямую противоречит действующим законам;
Если габариты оснащаются светодиодными лампами, такая схема сразу же станет неработоспособной;
Работа окажется некорректной при использовании мощных SMD диодов в составе ДХО;
Чтобы обеспечить дополнительную безопасность, придется обязательно добавить в схему предохранитель.

Чтобы избежать первого недостатка, схему несколько переделывают. Плюс от светодиодного модуля берут не от плюса АКБ, а через плюс замка зажигания.

Вторая схема предусматривает активацию ДХО с помощью лампы от ближнего света. Суть в том, чтобы при включении ближнего света ходовики отключались, а в остальное время работали.

Тут имеются те же недостатки, что и для предыдущей схемы. То есть она противоречит ГОСТу и ПДД.

4 контактное реле, генератор и датчик масла

Это еще два способа, которые стоит рассмотреть. Здесь будет использоваться 4 контактное реле, генератор и датчик давления масла. Но не в единой цепи.

Обе схемы предполагают, что ДХО будут включаться лишь тогда, когда запускается мотор. Питается система от генератора и основана на переключениях 4-контактника и геркона.

Подключение контактов реле выглядит так:

30 контакт идет на плюс светодиодного модуля;
85 контакт следует к плюсу провода к габаритам;
86 контакт необходим для любого вывода от геркона;
87 контакт на плюсовую клемму от АКБ;
также на плюс аккумулятора идет второй вывод от геркона.

После подключения обязательно проводится настройка. Тут нужно запустить мотор и начать перемещать геркон около генератора, чтобы получить срабатывание и стабильную работу ходовиков. Потом геркон следует убрать в специальную термотрубку и зафиксировать.

Если геркона нет, тогда питание для ДХО можно подать через датчик давления масла. Тогда 86 контакт идет на лампу давления, а в остальном схема сохраняется в изначальном виде.

Схемы во многом отличные. Но их нельзя использовать в ситуациях, когда габариты основаны на светодиодах. Это единственный существенный минус.

5 контактное реле

Чтобы избавиться от минусов предыдущих схем, применяется вариант подключения через 5 контактное реле.

Реле соединяется следующим образом:

87 контакт не подключается и просто изолируется;
87а идет на плюс к замку зажигания;
86 контакт нужен для соединения с корпусом;
85 следует к плюсовому проводу от габаритных огней;
30 контакт выводится на плюс светодиодного модуля ДХО.

Поворачивая ключ в замке, к ДХО начинает поступать 12В, что позволяет зажечь лампы ходовиков. Включая габариты или головной свет, реле размыкает 87а контакт и замыкает 87 контакт. Тем самым ходовики выключаются, а другие фонари включаются. Такая схема хороша тем, что соответствует ГОСТу и ПДД. Плюс можно использовать диодные габариты.

Тут рекомендуется обязательно использовать стабилизатор напряжения. Недостаток схемы лишь в том, что при повороте ключа без запуска мотора ДХО будут светить.

Блок управления

Наиболее простым и надежным методом подключения считается применение блока управления и отказ от реле. Это полностью продуманный узел, не требующий проведения никаких сложных манипуляций.

Но большая проблема в том, что чаще всего автомобилистам встречается китайский контроллер. Они не соответствуют ГОСТу и обладают низким качеством сборки.

Если использовать блоки управления, то только такие:

Эти производители отлично себя зарекомендовали, и предлагаемые ими блоки действительно работает качественно и эффективно. Причем первый из списка является решением отечественного производства.

Вторые два блока немецкие, продаются в сборе с ДХО, а потому стоят заметно дороже.

А как вы решаете проблему с подключением ДХО, которые фактически стали обязательным элементом?

Спасибо за ваше внимание! Подписывайтесь, оставляйте комментарии и задавайте свои вопросы!

pricep-vlg.ru

Ремонт и Доработка» на DRIVE2

Вот наконец выбрал время что бы рассказать о подключении дхо в авто. Процедура достаточно простая в ней сможет разобраться любой. И так нам понадобится 1 реле 5контактное его часто применяют в сигнализациях
2 провода 4м
3 клемы мама 4шт и 2шт под болт
4 термоусадка под клемы мама
5 само дхо

Процесс сборки
1 берем дхо крепим где пожелаем выводим провода подключаем так левый и правый дхо “+” и “-“, в месте “-” на кузов к проводу паяем клему под болт и плотно крепим на кузов авто. К “+” паяем клему маму изолируем термоусадкой и пока оставляем так.

2 теперь лезем в проводку своего авто и находим провод ближнего света достаточно одного с любой фары в него врезаемся и выводим провод паяем клему мама изолируем и оставляем.

3 теперь находим в машине плюс от зажигания так же в него врезаемся и выводим провод с клемой мама и то же изолирован.

4 теперь само реле у него есть 5 контактов это 85, 86, 87а, 87, 30. нам понадобится все кроме 87 его можно оторвать а можно оставить. Контакт 86 подключить к минусу (провод, на одном конце клема мама на другом клема под болт), а контакт 85 подсоединить к фаре ближнего света (пункт 2). следующие контакт 87а к нему нужно подсоединить “+” от зажигания (пункт 3). ну теперь дхо вывод 30 соединить с клемой идущей с дхо.(пункт1)

проверьте надежность и изоляцию клем на реле это важно!

видео работы в контакте ( дхо как подключить )

описание работы
желтый поворотник (условно это дхо)
лампочка (условно ближний свет)
переключатель (условно кнопка включения ближнего света)
1 загорается желтый поворотник это значит питание от зажигания появилось вы завели машину и поехали дхо включено все по госту.
2 ночь пора включить свет, с помощью переключателя включаем ближний на видео все видно.
3 приезжаем домой выключаем фары у нас снова включается дхо отключаем зажигание и дхо выключается. что бы добиться плавного гашения поставьте конденсатор большой емкости параллельно дхо

www.drive2.ru

Способы подключения дневных ходовых огней – Поделки для авто

Многие автолюбители еще не установили на свой автомобиль дневные ходовые огни, но, может быть, давно задумывались об этом. Ни для кого не секрет, что отсутствие ходовых огней, равно как и выключенный ближний свет/противотуманные фары могут стать причиной остановки вашего транспортного средства бдительным инспектором ДПС, что для большинства водителей не очень желательно, если только последние не испытывают дефицит общения с людьми и рады любой компании в любое время.

Помимо этого, если использовать в качестве дневных ходовых огней (далее ДХО) ближний свет или противотуманные фары – вероятно, придется менять лампы в данных фарах значительно чаще. Еще есть момент повышенного расхода бензина при постоянной езде с включенным ближним светом. Конечно, этот расход ничтожен, по сравнению с основным, но все же он имеет место.

При наличии некоторого количества времени (в зависимости от навыков и опыта) и желания, грамотно установить ДХО на автомобиль не такая уж сложная задача для людей, умеющих держать в руках паяльник и обжимать клеммы с проводами, и в этой статье я расскажу, как это сделать.

Из инструментов и материалов нам понадобятся: обжимное устройство (при наличии некоторой сноровки подойдут и пассатижи), паяльник, кусачки, нож, зажигалка (как вариант для стягивания термоусадочной трубки), 3-4 метра двухжильного провода в изоляции ПВС 2х1.5 (можно 2х0.75, если ДХО светодиодные, а не противотуманки с галогенками!). Данный провод понадобится для параллельного соединения двух фонарей между собой.

Понадобится стандартное автомобильное реле на 12 в., четырехконтактное, геркон (любой), провод одиночный диаметром от 1.5 до 2.5 мм. примерно 2-3м.,пластиковые хомуты, термоусадка. Вроде бы и все.

Теперь несколько слов о вариантах подключения.

Вариант 1. Можно сделать, что бы ДХО включались при включении зажигания и не выключались, пока не заглушится двигатель. Это – самый простой вариант. Минусовой провод крепится к корпусу автомобиля в любом удобном месте, плюсовой – к плюсу с замка зажигания или к выводу D высоковольтного модуля желательно через предохранитель (на схеме не указан).

Вариант 2. Тот же вариант, но при включении ближнего света – ДХО гаснут. В этом случае – плюс подключаем так же как и в первом варианте, а минус – к плюсовому проводу лампы ближнего света (любой из двух). Дело в том, что лампа накаливания потребляет гораздо больший ток и имеет гораздо меньшее сопротивление, чем светодиодные ДХО и поэтому, при включенных таким образом ДХО нить накала лампы не будет нагреваться даже до минимального свечения в полнакала, а на работе ДХО сопротивление нити накала лампы (даже разогретой) практически не скажется.

Как только вы включите ближний свет – на минусе ДХО появится плюс, и они погаснут. Правда, если вы включите дальний – ДХО снова загорятся. В этом случае можно таким же образом подключить ДХО к габаритным лампам (если в качестве таковых используются лампы накаливания, а не светодиодные!). В большинстве известных мне автомобилей габаритные лампы априори соединены параллельно, так что можно цеплять общий минусовой провод с двух фонарей ДХО к любой габаритной лампе.

Вариант 3. Это вариант, когда ДХО включаются автоматически только тогда, когда двигатель завелся и работает. В этом случае подсоединяем минус ДХО так же к корпусу автомобиля, а плюс к 30 контакту реле. 87 контакт подключается к плюсу помощнее, (можно подключиться к плюсовой клемме аккумулятора), 85 контакт реле – на массу автомобиля через лампы ходовых огней, а 86 – к геркону, к одному из его выводов.

Второй вывод геркона так же подключаем на любой плюс поблизости (можно с генератора или оттуда же – с аккумулятора). Заводим автомобиль и перемещая геркон вокруг генератора добиваемся срабатывания реле и зажигания ДХО. Крепим геркон, предварительно упакованный в термоусадку, с помощью пластикового хомута к генератору в найденном положении и готово.

Вариант 4. Если нет геркона. Все то же самое, только 86 контакт – к лампе давления масла в панели приборов.

Вот и все. В заключении скажу, что пользоваться чем-то, что сделано своими руками гораздо приятнее, чем тем, что сделано чужими. Удачи в реализации ваших и не ваших, но, главное, интересных идей.

Автор; OLeg

Установка и подключение дневных ходовых огней

Совсем недавно в России были введены требования по использованию в светлое время суток противотуманных фар, либо ближнего света, либо дневных ходовых огней. Помощь в установке на автомобиль дополнительной оптики предлагают многие СТО. Однако дневные ходовые огни подключить своими руками не очень сложно, и ниже мы расскажем, как это сделать.

Мы расскажем о том, как выбрать дневные ходовые огни, опишем способы их установки и приведем схему подключения ДХО.

В конце статьи смотрите видео-инструкцию по подключению ДХО через датчик давления масла.

Дневные ходовые огни (ДХО или DRL) являются дополнительными световыми приборами, которые устанавливаются в передней части авто. Они могут совмещаться со штатной оптикой или использоваться отдельно. При включении ближнего или дальнего света, а также габаритных огней ДХО желательно отключать.

Как выбрать дневные ходовые огни

Еще недавно для привлечения внимания к автомобилю водители включали ближний свет фар. Использование дневных ходовых огней позволяет исключить некоторые недостатки, которые появляются при использовании штатной оптики в дневное время.

ДХО повышают срок службы ламп головного света. Частое включение и выключение ближнего света негативно отражается на долговечности лампочек. Особенно это касается световых приборов с улучшенной светоотдачей, типа +30%, +50% и т. д.
При использовании ДХО исключается включение габаритных огней и подсветки номера. Это позволяет снизить потребление электроэнергии и не ухудшить читаемость стоп-сигналов.
Наличие автоматического включения ДХО позволяет бороться с забывчивостью автовладельца. Не включив штатную оптику днем, автомобилист рискует получить штраф. А если оставить ближний свет фар при выключенном двигателе, то аккумулятор быстро разрядится.

Перед тем, как браться за подключение дневных ходовых огней, следует учесть ряд факторов, влияющих на выбор модели ДХО.

Во-первых, многое зависит от места установки и дизайна автомобиля:

Дополнительная оптика может иметь прямоугольную или круглую форму. Здесь решающую роль сыграет конструкция бампера и внешний вид “передка” машины.
Размер фонарей определяется той нишей, которая имеется в бампере или воздухозаборнике авто.
Яркость свечения каждого блока зависит от количества светодиодов. Она должна находиться в пределах 150-330 люменов.

Вторым важным фактором при выборе дневных ходовых огней будет соблюдение нормативных требований. При установке необходимо выдержать несколько основных характеристик:

Высота от уровня земли до фонарей должна находиться в пределах от 250 до 1500 мм.
Расстояние от крайней боковой точки авто до фары не должно превышать 400 мм.
Между двумя фонарями ДХО минимальное расстояние составляет 600 мм. Для автомобилей шириной до 1300 мм этот параметр уменьшается до расстояния 400 мм.
Необходимо соблюдать и некоторые геометрические параметры при установке фонарей ДХО. Горизонтальное отклонение составляет 20 градусов внутрь и наружу, а вертикальный угол должен быть 10 градусов вниз и вверх.

Способы установки и схема подключения дневных ходовых огней

Установка дневных ходовых огней может быть выполнена разными способами, все зависит от умений автовладельца.

При покупке дневных ходовых огней обратите внимание, что в комплект должны входить два фонаря, соединительные провода, материалы для установки и инструкция по монтажу и эксплуатации. В этом случае владельцу авто не придется ломать голову и искать схемы подключения ДХО.

Для людей, которые боятся или не хотят заниматься обслуживанием или ремонтом авто, предпочтительнее обратиться в специализированный автосервис. Опытный автоэлектрик быстро и качественно справится с подключением ДХО.
Тем кто способен выполнить простые операции по тюнингу машины, можно посоветовать купить готовый комплект ходовых огней. Например, хорошо себя показали ДХО Philips и Hella.
Любители паяльников и электрических схем могут полностью сделать своими руками светодиодные фонари и выполнить их подключение.

Подключение ходовых огней может выполняться по разным электрическим схемам (самая простая схема – через реле и датчик давления масла). Главное, чтобы ДХО включались после запуска мотора и гасли при включении фар ближнего и дальнего света. Удобно использовать для подключения контроллер DRL (к нему в комплекте будет дана и монтажная схема).

Как сделать дневные ходовые огни своими руками

Для самостоятельного изготовления ДХО обычно используются дешевые противотуманки, светодиодная лента, алюминиевые пластины, силиконовый герметик и паяльник. Очередность сборки будет примерно следующей:

Сначала разбирается старая противотуманная фара и извлекается внутренняя начинка.
Далее по размеру корпуса фонаря вырезается алюминиевая пластина.
По размеру пластины отрезается кусок (или 2 куска) светодиодной ленты.
На обезжиренную поверхность алюминия наносится клей-герметик, и крепятся светодиоды.
Остается при помощи паяльника последовательно соединить отрезки светящейся ленты и электрический провод.
Фара собирается уже с новой начинкой.

Для подключения таких ДХО выбирается одна из подходящих к данному авто схем (лучше подключать через DRL-контроллер или через реле и датчик давления масла, как на видео ниже).

Установка дневных ходовых огней на автомобиль своими руками становится не только интересным времяпрепровождением. Результат работы станет причиной для гордости автовладельца, ведь новый имидж своему железному коню удалось создать самостоятельно.

Видео: подключение ДХО через датчик давления масла

unit-car.com

Ходовые огни на авто своими руками: сборка, схемы подключения

Эксплуатация27 июля 2019

Использование дневных ходовых огней (ДХО) во время движения уже давно стало необходимостью для всех водителей. ДХО делают автомобиль более заметным на дорогах, благодаря чему число аварий уменьшается из года в год. Можно купить готовый комплект ДХО либо же сделать всё самостоятельно – от изготовления до подключения.

Требования по регламенту

В новых требованиях к передвижению регламентировано использование в светлое время суток либо включённых фар ближнего света, либо ДХО, если таковые имеются. Использование ходовых огней позволяет продлить срок эксплуатации источников света в автомобильных фарах. Также они позволяют сэкономить расходуемый заряд аккумулятора или топлива, которое расходуется при работе ближнего света фар.

Сами по себе диоды светят во все стороны, а точнее на 120 градусов. Для решения этой проблемы применяется фокусировка света при помощи оптики, в основном линз. Чтобы определить параметры линзы, нужно определить силу, которая измеряется в Люменах. Однако, для оценки эффективности работы, сила света измеряется не в Люменах, а в Канделах. Чтобы измерить силу света ДХО, нужно разместить люксметр перед диодом на расстоянии одного метра. При этом Люксы преобразуются в Канделы.

Требуемые характеристики для ДХО:

500 – 700 люмен в каждом ходовом огне;
мощность должна быть не меньше 6 Ватт;
угол освещения должен составлять 35 градусов.

Помимо этого, ДХО должны соответствовать требованиям, согласно ГОСТу:

сила света – 400 – 800 Кандел;
угол свечения должен составлять 25 градусов по вертикали и 55 градусов по горизонтали;
освещаемая площадь каждого из огней – не менее 40 сантиметров квадратных;
источники света нужно располагать на расстоянии в 25 сантиметров от дорожного полотна;
расстояние между ходовыми огнями должно составлять минимум 60 сантиметров;
разрешённые цвета огней – желтый или белый.

Необходимые комплектующие и сборка ДХО

В зависимости от навыков, можно купить готовые ДХО либо же изготовить самостоятельно. Самыми распространёнными комплектующими для самодельных ходовых огней являются дешёвые противотуманные огни, светодиодные ленты, алюминиевые пластины, герметик и паяльник. Все комплектующие должны обеспечивать работу ДХО согласно требованиям и ГОСТам. Сборка происходит следующим образом:

Разбирается старая или купленная противотуманная фара и достаётся её начинка.
Далее из куска алюминия вырезается пластина по размеру корпуса фонаря.
Уже по размеру пластины вырезаются куски или один кусок светодиодной ленты, либо одиночные светодиоды.
После обезжиривания пластины, на её поверхность наносится герметик, к котором крепятся светодиоды.
Соединение светодиодов или светодиодной ленты при помощи паяльника с проводами.

Это один из самых простых способов самостоятельной сборки ДХО. Существуют и другие способы сборки, с которыми можно ознакомится в других источниках информации.

Самостоятельная установка ДХО

Прежде чем начать устанавливать ДХО нужно определиться с местом размещения и произвести замеры. Согласно рекомендованному размещению ходовых огней, расстояние между ними должно быть не менее чем 60 см, минимальная и максимальная высота размещения – 25 и 150 см соответственно, а минимальное расстояние до фары должно составлять не менее 40 см. Помимо этого, сами ходовые огни нужно размещать под углом, не превышающим десяти градусов, чтобы освещенность соответствовала ГОСТам. Рекомендуемое место установки – это на уровне противотуманных фар.

После того, как было выбрано место размещения ДХО, можно приступить к их установке на автомобиль. Монтаж ходовых огней выполняется следующим образом:

Если они монтируются на решётку, то её надо снять.
Прикрепить ДХО можно при помощи саморезов, либо используя клей или двухсторонний скотч, предварительно обезжирив место поклейки.
Протянуть провода в отверстие для зажима.
Установить блок управления ходовыми огнями.
Подсоединить провода к блоку управления ДХО, поместив кабели в специальный разъём.
Прикрепить модули и провода в подкапотном пространстве, кроме проводов для подключения к источнику питания, после чего окончательно закрепить корпус.

Справка! Проводку не рекомендуется клеить к радиатору, топливопроводу или шлангу. Спешить с приделыванием корпуса ДХО к автомобилю лучше не стоит и устанавливать лишь после проведения всех проводов под капотом.

Схемы подключения ДХО

Чтобы завершить установку ДХО на автомобиль, их нужно подключить к источнику питания и некоторым датчикам по отдельности либо вместе, в зависимости от своего устройства.

К датчикам скорости

Подключение к датчику скорости относится к простым способам. ДХО будет запускаться при запуске датчика скорости. Для подключения нужно подключить контакты ходовых огней к сделанному разрыву в проводке автомобиля. Например, у кнопки переключения ближнего света. Реле можно использовать любое, но оно должно обладать размыкающей парой.

Справка! Если хочется, чтобы огни работали при стоянке автомобиля, нужно использовать параллельное подключение.

К датчику масла

Подключение ходовых огней через датчик масла удобно тем, что при заводе автомобиля они будут загораться вместе с датчиком масла. Это позволит не задумываться о том, были ли включены ДХО и тратить время на их включение и выключение. Схема включения основана на переключении четырёх -контактного реле. Само подключение происходит следующим образом:

Контакт 88 подключается к плюсовым выводам ДХО.
Контакт 85 подключается к плюсовым выводам габаритов.
Контакт 86 подключается к датчику давления масла в качестве источника питания.
Контакт 30 идёт на плюс аккумулятора.

При заводе двигателя включается датчик давления масла, от которого поступает напряжение питания для ДХО и замыкаются нужные контакты. Такое подключение не подходит, если в габаритах установлены светодиоды.

Подключение ходовых огней к генератору

Подключение к генератору происходит по той же схеме, что и в предыдущем варианте, за исключением того, что контакт 85 будет подключаться к генератору и будет срабатывать во время запуска мотора.

Подключение готового комплекта

Помимо самодельных ДХО можно просто купить уже готовые ходовые огни с блоком управления. Он обеспечит защиту от перегрузок, включение ДХО после запуска двигателя и безопасную работу. Подключение происходит аналогично схемам, в которых использует реле, а питание подаётся с генератора.

Как не надо делать ДХО?

Некоторые люди думают, что обычную светодиодную ленту можно использовать в качестве полноценного ДХО. Либо же они покупают готовые дешёвые ходовые огни, в которых источник света – это светодиодная лента, светящая хорошо только ночью, а не днём. Но просто использовать светодиодную ленту, без соответствующей оптики и расчётов параметров нельзя. Это не ДХО. То же самое можно сказать о неоновых трубках, которые также относятся к аксессуарам, а не к настоящим ДХО.

В заключение

Обладая всеми нужными знаниями, можно изготовить самостоятельно ДХО согласно всем требованиям и ГОСТам, установить их на автомобиль и подключить так, чтобы они работали постоянно. Использование ходовых огней позволит обезопасить пешеходов и водителей других автомобилей, а также сэкономит электричество и топливо, которое бы ушло при использовании противотуманных фар.

autochainik.ru

подключение ДХО через реле, от лампочки давления масла, другие схемы

Содержание статьи

Как правильно подключать ходовые огни

Подключение ходовых огней: схема, тонкости и нюансы

Начнем с простой схемы включения ДХО при запуске двигателя. Для этой задачи плюсовой провод соединяется с «плюсовой» клеммой замка зажигания, тогда как «минус» крепится на кузов в подходящем месте.

Второй схемой является включение ДХО через габариты или ближний свет фар. Для этого ходовые огни запитывают в цепь питания лампочки габаритов, соединяя «+» ДХО напрямую с «плюсом» АКБ. Что касается «минуса», его кидают на «+» габарита.

Также есть возможность подключить ДХО через 5 контактное реле, через 4 контактное реле от генератора, через датчик давления масла. Сразу отметим, реле ходовых огней или лампочка масла позволяет реализовать возможность работы ходовых огней только тогда, когда двигатель запущен. Другими словами, реле ДХО в схеме означает, что огни будут светиться только после запуска двигателя.

30 кидается на выводы «+» светодиодов;
85 идет на «плюс» к габаритам;
86 подключают на любой вывод геркона;
87 и 2-ой вывод геркона подключается на «плюс» АКБ;

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

30 на «плюсы» ДХО;
85 на «+» габаритной лампы;
86 идет на корпус машины;
87А подключают на «+» замка зажигания;
87 просто изолируют без подключения;

Схема подключения через контроллер ДХО (блок управления ДХО) является простым вариантом подключения ДХО без реле. Наличие такого блока управления ходовыми огнями позволяет включить ходовые огни автоматически после запуска двигателя. Также диоды светят ярко, блок защищает их от скачков напряжения.

Подведем итоги

от генератора, через реле и от двигателя

Дневные ходовые огни на авто своими руками

Итак, что мы имеем, если используем варианты с противотуманками и фарами ближнего света? А вот что:

преждевременный износ ламп;
разрядку аккумулятора и расход мощности генератора;
повышенный расход бензина;
опасность забыть включить огни перед началом движения и заработать штраф.

Если вы не хотите тратить деньги на услуги специалистов по разработке и реализации схемы включения ДХО, вы можете найти здесь варианты, которые возможно сделать своими руками.

Установка штатных ходовых огней

Необходимые материалы

пассатижи;
кусачки;
паяльник;
изолированный двужильный провод;
светодиодные ДХО;
реле для авто на 12В;
геркон;
одножильный провод;
хомуты из пластика.

После того как всё необходимое — в наличии, можно приступать к подключению ДХО на вашем авто своими руками.

Схема 1

Схема автоматического включения дневных ходовых огней

Схема 2

Этот вариант также довольно просто реализуется своими руками — важно не перепутать и правильно подключить все контакты.

Схема подключения дневных ходовых огней

Если в качестве габаритов у вас установлены лампы накаливания, можете этот принцип использовать для габаритов.

Схема 3

Схема подключения ходовых огней от генератора

Схема 4

Этот вариант — разновидность предыдущей схемы, когда нет в наличии геркона. Тогда контакт с меткой 86 крепится к лампе давления масла в приборной панели. В этом случае огни также будут включаться после запуска двигателя. Такой вариант осуществляется своими руками несколько проще, чем предыдущий.

Как правильно подключить дневные ходовые огни

Заключение

[democracy]

Автор: Баранов Виталий Петрович

okuzove.ru

Как самостоятельно подключить ходовые огни, схема подключения

Согласно действующим законам Российской Федерации, в частности, внесенным в ПДД поправкам, любое транспортное средство, осуществляющее движение даже днем, должно быть с включенными фарами ближнего света. Кроме того, вместо них допустимо использовать противотуманные аналоги, а также дневные ходовые огни.

Ввиду того, что эксплуатация с этой целью головных и противотуманных огней сопряжена с целым рядом недостатков, подавляющее большинство автовладельцев предпочитает приобретать модули ходовых огней и проводить их монтаж самостоятельно. Ввиду этого, стоит разобраться, как подключить дневные ходовые огни своими руками?

Особенности эксплуатации

Законодательство довольно четко регулирует правила использования подобных элементов в конструкции автомобиля. Согласно требованиям ГОСТ, ходовые огни должны незамедлительно включаться при повороте ключа зажигания, а автоматическое отключение должно происходить в случае, если водитель активировал фары головного света.

Кроме того, подобный стандарт предусматривает, что включение головных огней должно происходить только после полного включения габаритных аналогов. Исключение составляет лишь случаи, когда они используются для подачи сигналов. Это необходимо учитывать, желая устанавливать дневные ходовые огни своими руками.

Подключение и стабилизация

Подключение ДХО своими руками, имеет целый ряд особенностей, которые необходимо учитывать для достижения правильной последовательности работы и долгого срока службы модуля. Чтобы повысить срок его эксплуатации, разумно использовать специальный стабилизирующий блок, рассчитанный на светодиодные огни.

Однако, эта мера направлена лишь на увеличение продолжительности работы схемы, без подобного блока все элементы будут функционировать в нормальном режиме.

Одной из наиболее распространенных проблем, свойственных модулям ДХО, представляются скачки напряжения, что вызывает перегрев кристалла, отвечающего за излучение. В связи с этим, яркость огней постепенно снижается, после чего, они перестают выполнять свою основную функцию.

Варианты подключения

Рассматривая наиболее распространенные варианты подключения ДХО, целесообразно разобрать простейшую схему подключения ходовых огней без использования стабилизатора, генератора и прочих дополнительных элементов. Чтобы ДХО активизировались при включении мотора, рекомендуется:

Плюсовой провод соединить с плюсовой клеммой, расположенной на замке зажигания;
Минусовой шнур закрепляют на корпусе авто в любом удобном для владельца месте;
При повороте зажигания, ДХО будет работать.

Главным недостатком подобной схемы подключения, представляется постоянный режим работы огней при включенном зажигании. Кроме того, работа огней в данном случае, не согласована с другими световыми системами авто, а значит, подобное подключение не соответствует требованиям, указанным в ГОСТ.

Второй вариант подключения гораздо больше подходит для этой цели, так как использует цепь габаритных фар. Плюсовой провод дневных ходовых огней, в данном случае, соединяют с АКБ напрямую. Минусовой соединяют с плюсовым габаритных огней, после чего, светодиоды начинают светится. При этом, спираль лампы не горит, что связано с низким потреблением тока.

После активации габаритных огней, водитель сможет заметить, что потенциалы ДХО выравниваются, что приводит к отключению светодиодов. В результате, световая схема автомобиля переходит в штатный режим работы. Несмотря на то, что данная схема работает без серьезных нарушений, она имеет целый ряд недостатков, ввиду чего, её не следует устанавливать.

К ним целесообразно отнести:

Огни будут работать даже при выключенном моторе;
Схема станет неработоспособной в случаях, если в роли габаритов также задействованы светодиоды;
Работоспособность не гарантируются в случаях, если ДХО использует мощные лампы;
Требуется монтаж предохранителя для обеспечения надлежащей безопасности.

Поскольку данная схема также не соответствует требованиям государственного стандарта, потребуется рассмотреть наиболее простой и подходящий под существующие нормы вариант.

Контроллер ДХО

Для подавляющего большинства владельцев, наиболее приемлемым представляется использование специального блока управления, который позволяет подключить ХДО по правильной схеме, без использования реле и прочих элементов. В итоге, схема подключения отличается простотой и безопасностью, за счет уникальных преимуществ эксплуатации контроллера.

К ним следует отнести:

Стабильное включение ДХО после запуска мотора;
Гарантирует защиту от перегрузок;
Поддерживает любой тип огней, включая светодиодные;
Не влияет на работу других узлов.

Блоки управления дневными ходовыми огнями, в подавляющем большинстве случаев, полностью соответствуют государственному стандарту, что позволяет безопасно использовать их по прямому назначению. Тем не менее, некоторые производители могут внедрять в подобное оборудования различные функции, которые несмотря на полезность, могут не соответствовать требованиям ГОСТ, а значит — использовать их не рекомендуется.

Другим преимуществом подобного рода оборудования, представляется возможность его подключения по заранее предоставленной со стороны производителя схеме. При этом, она обязательно содержит данные о максимальной нагрузке, а также другие важные технические параметры. Это позволяет быстро и легко подключить ДХО без наличия какого-либо опыта и специальных знаний.

Альтернативный вариант

Если приобретение специального контроллера не планируется, целесообразно отдать предпочтение варианту подключения через реле. Оно предполагает использование 5 контактного реле, которое будет задействовано в общей схеме подключения ДХО. Подобная схема позволяет исключить любые недостатки, свойственные предыдущим вариантам и дает возможность безопасного использования ДХО без какого-либо дополнительного оборудования.

Особенности подключения реле ДХО:

30 на «+» выводы модулей светодиодов;
85 на «+» шнур габаритов;
86 отводят на корпус машины;
87а на «+» зажигания;
87 изолируют.

Для реализации подобного подключения через реле, необходимо обзавестись проводами для соединения, клеммами, стяжками, термотрубками и инструментом. Помимо прочего, следует продумать способ надежного крепления собранной схемы в конструкции автомобиля.

Некоторые владельцы предпочитают задействовать в схеме подключения генератор, что не рекомендуется в большинстве случаев. Ведь для того, чтобы устанавливать ДХО через генератор, потребуется выполнить монтаж резистора. Несмотря на работоспособность схемы, её надежность оставляет желать лучшего.

instrument.guru

Что означает индикатор дневных ходовых огней …

Дневные ходовые огни (ДХО) – это автоматическая система, которая включается при включении и движении автомобиля. Назначение дневных ходовых огней – сделать автомобиль более заметным в светлое время суток и предупредить других водителей, когда / если они находятся в своей слепой зоне. Это улучшает безопасность и блики. Для мотоциклов эта функция чрезвычайно важна для безопасности, поскольку дневные ходовые огни делают мотоциклы более заметными.

Световой индикатор ДХО означает, что дневные ходовые огни включены и работают нормально. При включении фар индикаторная лампа ДХО должна погаснуть. В то время как другие световые индикаторы загораются, чтобы указать на проблему, световой индикатор DRL не загорается, если есть проблема с системой.

Ниже приведены некоторые симптомы, которые могут присутствовать при неисправности системы дневных ходовых огней:

Не горит контрольная лампа ДХО на приборной панели.
Индикатор ДХО горит, но сами ДХО не работают должным образом.
ДХО работают исправно во время работы ТС, но не выключаются после выключения ТС.

В некоторых автомобилях в дневных ходовых огнях используются те же лампы, что и в фарах. Для этих автомобилей, если одна или обе лампы фар погаснут, один или оба дневных ходовых огня также не будут работать.У других автомобилей есть отдельные лампы, предназначенные для дневных ходовых огней и фар; и когда одна или обе эти лампочки погаснут, это не повлияет на остальные. Когда дневные ходовые огни не работают должным образом, также возможно, что есть проблема с модулем лампы ДХО. Хотя это не является обычным явлением, поскольку модуль лампы ДХО предназначен для работы в течение всего срока службы автомобиля.

Если у вас возникла проблема с DRL, запишитесь на прием к сертифицированному специалисту, например, из YourMechanic, для диагностики и ремонта проблемы DRL.

Почему не включаются задние фонари с дневными ходовыми огнями?

Задние фонари позволяют видеть вас сзади не только ночью, но и в дождь, снег или туман днем.

Поскольку в Канаде от нас требуются дневные ходовые огни, почему нам не нужны также дневные ходовые огни? Так часто (по крайней мере, полдюжины каждый раз, когда я выезжаю на шоссе ночью), я замечаю машины с включенными дневными ходовыми огнями, но без задних фонарей.Это может быть очень опасно, особенно в дождливую или снежную погоду, так как машину впереди нельзя увидеть, пока она не окажется прямо на ней. В нашем собственном Nissan мы часто забываем включить свет. Когда автомобиль заводится, загорается приборная панель, и фары отражаются от впереди идущей машины. – Shelagh

Спустя три десятилетия Transport Canada наконец увидела свет. В начале прошлого года было объявлено, что правила, касающиеся задних фонарей, будут изменены для новых автомобилей, начиная с 2021 года, но это не значит, что вы больше не будете видеть – или, э-э, не видеть – ночью фантомные автомобили без задних фонарей.

«До его внедрения еще пара лет, и не похоже, что к тому времени все автомобили до 2021 года выйдут из эксплуатации», – говорит Райан Лемонт, менеджер по обучению водителей Автомобильной ассоциации Альберты (AMA). «По-прежнему будет много автомобилей, требующих вмешательства водителя».

История продолжается под рекламным объявлением

В Канаде требуются передние дневные ходовые огни (ДХО) на всех автомобилях, проданных с 1989 года, но задние фонари не нужны.В то время исследования показали, что передние фары сокращают количество аварий в дневное время, потому что они делают автомобили более заметными. Но не было доказательств того, что задние ДХО значительно сокращают количество ДТП в дневное время. ДХО вообще не требуются в США.

Несколько лет назад темный спидометр был подсказкой о том, что пора включить свет, но затем все больше автомобилей стали использовать спидометры с постоянной подсветкой. Это означало, что водители потеряли ключевое напоминание о том, что они ехали с выключенными фарами.

Непонятные символы на приборной панели не всегда помогают определить, горит ли свет.

Более яркие правила?

После многих лет жалоб Transport Canada пытается это изменить. Все новые автомобили, проданные в Канаде после сентября 2021 года, потребуют одного из трех изменений, направленных на то, чтобы машины были видны сзади в ночное время.

Первый вариант требует, чтобы задние фонари включались дневными ходовыми огнями, чтобы автомобили всегда освещались спереди и сзади.

Второй вариант требует, чтобы в автомобилях все фары, включая задние фонари и габаритные огни, автоматически включались при слабом освещении. Автоматические фары сейчас есть у многих автомобилей, но они по-прежнему часто доступны только в более высоких комплектациях.

Третий вариант – оставить приборные панели, включая спидометр и все аналоговые датчики, темными в ночное время, пока вы вручную не включите свет.

История продолжается под рекламой

Хотя некоторые автопроизводители, в том числе BMW, уже делают это, все больше и больше спидометров заменяется постоянно включенными экранами.

DYI-задние ДХО?

Задние фонари позволяют видеть вас сзади не только ночью, но и в дождь, снег или туман днем.

Если ваша машина не включает задние фонари для вас, неплохо было бы взять в привычку делать это самостоятельно, включая свет, когда вы садитесь в машину, – говорит Лемонт.

Если у вас уже есть автоматические фары, убедитесь, что они всегда находятся в автоматическом режиме.

Вам также нужно остерегаться других автомобилей, которые могут не осознавать, что у них выключены фары, особенно с учетом того, что в это время года дни становятся короче, говорят в полиции Калгари.

«Мы довольно часто видим людей, у которых не горит свет, особенно в городе, где есть уличные фонари», – говорит Конст. Марк Смит, представитель полиции Калгари. «Мы предпочитаем идти по образовательному пути, когда останавливаемся и разговариваем с ними».

История продолжается под рекламой

Если вы видите другую машину с выключенными фарами, нет верного способа подать им сигнал, кроме как опустить окно и поговорить с ними.

Хотя вы можете попытаться подать им сигнал, не позволяйте себе отвлекаться настолько, чтобы вызвать аварию.Вместо этого подождите, пока вы оба не остановитесь у светофора. А если они не поймут это после пары попыток, оставьте это на усмотрение полиции.

«Если вы мигаете фарами, другие водители могут не понимать, что вы делаете, и могут принять возражение», – говорит Смит. «Тебе нужно быть осторожным».

Есть вопросы по вождению? Отправьте его на [email protected] . Канада – большая страна, поэтому дайте нам знать, где вы находитесь, чтобы мы могли найти ответ для вашего города и провинции.

Будьте в курсе всех наших историй о Drive. У нас есть информационный бюллетень Drive, посвященный обзорам автомобилей, инновационным новым автомобилям, а также взлетам и падениям повседневного вождения. Зарегистрируйтесь сегодня .

Поверните переключатель фар, чтобы включить или выключить фары и другие внешние фонари.

При включении задних фонарей, габаритных огней, освещения номерного знака и боковых габаритных огней загорается световой индикатор на комбинации приборов.

Если оставить выключатель света включенным, свет автоматически выключится примерно через 30 секунд после выключения зажигания.
Время можно изменить.
См. Раздел «Настройки» в руководстве пользователя Mazda Connect.
Чтобы предотвратить разрядку аккумулятора, не оставляйте свет включенным при выключенном двигателе, если этого не требует безопасность.

Без автоматического управления освещением

Положение переключателя	ВЫКЛ.
Фары	выкл.	выкл.	по телефону ^{* 1}
Дневные ходовые огни	на ^{* 2}	на ^{* 2}	выкл.
Задние фонари Габаритные огни Освещение номерного знака Фонари габаритные	выкл.	на ^{* 3}	по телефону ^{* 1}

Когда зажигание переключается с ON на ACC или OFF, фары выключаются, если функция автоматического выключения фар была отменена.Если функция автоматического выключения фар включена, огни включаются на установленный период с использованием функции автоматического выключения фар, а затем выключаются.
Когда переключатель света переключается в положение, отличное от положения «ВЫКЛ.», Когда автомобиль остановлен, дневные ходовые огни выключаются. При начале движения снова включаются дневные ходовые огни.
Когда зажигание переключается с ON на ACC или OFF, фары остаются включенными, если функция автоматического выключения фар была отменена.Если функция автоматического выключения фар включена, огни включаются на установленный период с использованием функции автоматического выключения фар, а затем выключаются.

С автоматическим управлением освещением

Положение переключателя	ВЫКЛ ^{* 1}	АВТО
Положение переключателя	ВЫКЛ ^{* 1}	Окружение светлое ^{* 2}	Окружение темное ^{* 3}	Окружение светлое ^{* 2}	Окружение темное ^{* 3}
Фары	выкл.	выкл.	на	выкл.	на ^{* 4} ^{* 5}	на ^{* 6}
Дневные ходовые огни	выкл.	по телефону ^{* 7}	выкл.	по телефону ^{* 8}	выкл.	выкл.
Задние фонари Габаритные огни Освещение номерного знака Фонари габаритные	выкл.	выкл.	на	по телефону ^{* 9}	по телефону ^{* 9}	на ^{* 6}

Когда переключатель света переводится в положение «ВЫКЛ.» При остановленном автомобиле, свет выключается.Выключатель света автоматически возвращается в положение AUTO, а фары переключаются на режим AUTO, когда вы начинаете движение.
Уровень яркости вокруг автомобиля достаточный.
Недостаточный уровень яркости вокруг автомобиля.
Дневные ходовые огни можно отключить с помощью функций персонализации (Поиск). Если дневные ходовые огни отключены, фары выключаются сразу после запуска двигателя. Фары включаются, когда вы начинаете движение.
Когда переключатель света переключается из положения «ВЫКЛ», «АВТО» или в положение при остановленном автомобиле, фары выключаются.При начале движения фары снова включаются.
Когда зажигание переключается с ON на ACC или OFF, фары выключаются, если функция автоматического выключения фар была отменена. Если функция автоматического выключения фар включена, огни включаются на установленный период с использованием функции автоматического выключения фар, а затем выключаются.
Когда переключатель света переключается в положение, отличное от положения AUTO, когда автомобиль остановлен, дневные ходовые огни выключаются.При начале движения снова включаются дневные ходовые огни.
Если одна из следующих операций выполняется из положения при остановленном автомобиле, дневные ходовые огни выключаются.
- Переведите выключатель света в положение ВЫКЛ.
- Переведите выключатель света в положение АВТО, а затем снова в положение.
- Переведите выключатель света в положение.
При трогании с места снова включаются дневные ходовые огни.
Когда зажигание переключается с ON на ACC или OFF, фары остаются включенными, если функция автоматического выключения фар была отменена.Если функция автоматического выключения фар включена, огни включаются на установленный период с использованием функции автоматического выключения фар, а затем выключаются.

Управление автоматическим освещением

Когда переключатель фар находится в положении AUTO и зажигание включено, датчик освещенности определяет окружающую освещенность или темноту и автоматически включает или выключает фары и другие внешние фонари.

Не затеняйте датчик освещенности, наклеивая наклейку или этикетку на лобовое стекло. В противном случае датчик освещенности будет работать некорректно.
Датчик освещенности также работает как датчик дождя для управления автоматическим стеклоочистителем.Не прикасайтесь руками и скребками к лобовому стеклу, когда рычаг стеклоочистителя находится в положении AUTO, а зажигание включено, так как можно защемить пальцы или повредить дворники и щетки стеклоочистителя при автоматическом срабатывании дворников. Если вы собираетесь чистить лобовое стекло, убедитесь, что дворники полностью выключены, когда особенно соблазнительно оставить двигатель работать. Это особенно важно при очистке льда и снега.

Фары и другое внешнее освещение могут не выключиться немедленно, даже если окружающее пространство становится хорошо освещенным, потому что датчик освещенности определяет, что сейчас ночь, если окружающее пространство постоянно темное в течение нескольких минут, например, внутри длинных туннелей, пробки внутри в туннелях или на закрытых автостоянках.
Если переключатель фар и переключатель стеклоочистителя находятся в положении АВТО, а дворники работают на низкой или высокой скорости с помощью автоматического управления стеклоочистителями в течение нескольких секунд, определяются плохие погодные условия и фары могут быть включены.
Чувствительность автоматического управления освещением может быть изменена.
См. Раздел «Настройки» в руководстве пользователя Mazda Connect.

Опасности дневных ходовых огней

Ненавижу дневные ходовые огни. Я вполне способен решить для себя, достаточно ли плохая видимость, чтобы включить фары или нет.К сожалению, большинство драйверов этого не делают, что является одной из причин, по которой большинство производителей теперь включают их в стандартное оборудование в США, хотя они и не требуются по закону. Производители могут проявлять инициативу при добавлении средств безопасности. но на самом деле разница между автомобилями, направляющимися в США, и автомобилями, направляющимися в Канаду, где требуются дневные ходовые огни, на одну меньше. Их проще установить для всех, чем создать еще одно различие между автомобилями американской и канадской спецификаций.

К сожалению, их присутствие вызывает некоторые новые проблемы с безопасностью.Сколько раз вы видели машину, едущую по дороге ночью без огней, кроме дневных ходовых огней? В течение года, когда я езжу на работу в темноте, я каждый день вижу по крайней мере одну полностью не освещенную машину сзади. Люди просто садятся в свои машины, замечают, что могут видеть впереди, и уезжают, не понимая, что их настоящие фары не горят. Эта проблема еще более усугубляется в автомобилях, у которых приборная панель загорается каждый раз при включенном зажигании, что в наши дни делает все больше и больше автомобилей.Это делает опасность, которая в прошлом была редкостью, довольно распространена на сегодняшних дорогах.

Автоматические фары могут помочь. Часто можно узнать, в каких машинах они есть, по включению фонарей под мостами, а затем их выключению. Не все автомобили делают это. Автоматические фары моего Subaru BRZ не мигали под каждым мостом или деревом. Но они также не включали мой свет в плохих погодных условиях. Сильный туман или снег могут быть достаточно яркими, чтобы датчик освещенности вашего автомобиля подумал, что вам не нужны фары, что делает вас практически невидимым, особенно если вы водите белый или серебристый автомобиль.

Проблема с дневными ходовыми огнями – и, в меньшей степени, с автоматическими фарами – заключается в том, что они убаюкивают водителя ложным чувством безопасности. Убирая простую задачу включения света, водители больше не думают об этом, полагая, что автомобиль выполняет эту простую работу правильно. Это не всегда так. Водители должны помнить об этих ограничениях и отменять их по мере необходимости. Несмотря на распространение дневных ходовых огней, все больше и больше штатов вводят в действие законы о включении дворников и включении света – и нет, дневные ходовые огни не соответствуют требованиям.

Не говоря уже о том, что многие дневные ходовые огни выглядят просто некрасиво, как на моем WRX.

Автомобиль не заводится, но загораются огни? – Rustyautos.com

Никогда не бывает хорошего времени, чтобы сломаться, это всегда неудобно, а иногда и вызывает стресс. Так что давайте посмотрим, сможем ли мы разобраться с этим с минимальными усилиями.

Итак, почему ваша машина не заводится даже при включенном свете? Наиболее вероятная неисправность – разряженная батарея, но есть 10 других возможных причин:

Неисправная батарея
Слабые грязные или поврежденные соединения батареи
Неисправность кода ключа
Блокировка сцепления / парковки выключатель
Перегоревший главный предохранитель
Неисправное реле стартера
Ослабленная / поврежденная электрическая цепь стартера
Неисправен стартер
Неисправность переключателя зажигания

05 9332 900 Механическая неисправность В некоторых случаях это ошибка, связанная с аккумулятором, поэтому мы проведем несколько быстрых тестов, которые помогут нам сузить круг возможных причин.

Если ваш автомобиль младше 1996 года, он будет оснащен разъемом для передачи данных, использование считывателя кода поможет ускорить диагностику.

Использование наших ушей

Несколько простых наблюдений можно сделать без каких-либо инструментов, только с помощью наших ушей.

Издает ли ваш автомобиль повторяющийся щелчок или звук одного щелчка, когда ключ повернут в положение запуска (старт). Если это так, ваша батарея, скорее всего, разряжена, но это также может указывать на неисправный стартер.
Если ваш автомобиль вообще не издает шума, когда ключ повернут в положение запуска (запуска) – это также может быть вызвано разряженной батареей, часто встречается сработавший инерционный выключатель.Список возможных причин намного больше, и ниже мы рассмотрим наиболее частые.

Проверка на разряженную или неисправную батарею

Часто современные автомобили имеют рабочие фары, но двигатель не заводится, и это потому, что современные автомобили имеют программное обеспечение для управления аккумулятором, встроенное в модуль управления двигателем. Говоря простым языком, это означает, что зажигание не будет пытаться включить стартер, если батарея разряжена.

Быстрый способ проверить аккумулятор – включить фары автомобиля и дворники на полной скорости.Если свет кажется тусклым, а дворники работают медленно, можно быть уверенным, что аккумулятор разряжен.

Разряженный аккумулятор легко исправить. Вы можете ускорить запуск автомобиля от другого автомобиля или от любой 12-вольтовой батареи, которая достаточно сильна. Это самое быстрое решение разряженной батареи.

Запуск от внешнего источника прост: подключите красный положительный (+) к красному положительному, а отрицательный черный (-) к отрицательному.

Используя рисунок ниже в качестве руководства, установите соединительные кабели в последовательности 1, 2, 3, 4.(Неважно, в каком автомобиле разряжена батарея.)

Заведите машину и оставьте подключенными кабели и оставьте машину на несколько минут поработать на холостом ходу, прежде чем снимать.

Теперь при работающем двигателе отсоедините кабели в обратном порядке 4, 3, 2 и 1.

Другой вариант – зарядить аккумулятор, однако это может занять несколько часов, в зависимости от размера аккумулятора и мощности тока. используемого зарядного устройства.

Батарея может быть не просто разряжена, она может быть неисправной. Обычно автомобиль, запущенный от внешнего источника, продолжает работать даже с неисправной батареей, но если вы запустите слишком много потребителей, таких как обогреватель, дворники и фары, двигатель заглохнет.

Тестирование аккумулятора

Проверить аккумулятор очень просто, вы можете приобрести недорогой инструмент для тестирования аккумуляторов. Тестирование аккумулятора состоит из двух этапов: сначала мы проверяем напряжение, а затем проверяем аккумулятор при нагрузке.

Проверка напряжения батареи

Следующие показания представляют состояние заряда батареи в состоянии покоя:

12,7 – 13,2 В при 100% -ном заряде
12,4 В при 75% -ном заряде
12,2 В при 50-процентном заряде
12.0 вольт заряжен на 25%
0-11.9 В разряжено (разряжено)

Батарея может считывать нормальные 12,65 вольт и по-прежнему неисправна, поэтому нам нужно провести тест под нагрузкой, чтобы убедиться, что у нее есть мощность, чтобы вращать двигатель.

Тест нагрузки батареи

Для выполнения этого теста нам понадобится помощник и наш DVOM. Подключите счетчик, как показано на схеме ниже, и попросите помощника провернуть двигатель. Батарея, у которой на рукоятке падает ниже 9 вольт, неисправна.

Если напряжение аккумулятора не меняется при повороте зажигания в положение запуска (пуск), значит, аккумулятор не виноват.

Проверка незакрепленных / грязных или неисправных соединений батареи

Как вы, вероятно, знаете, напряжение в цепи меняется, любой разрыв или дефект в круге потока вызовут проблемы. Часто периодические электрические проблемы вызваны грязными или слабыми контактами аккумулятора.

Кислотная коррозия на клеммах аккумулятора – обычное явление, это выглядит как белый / зеленый меловой налет. Это создает блокировку прохождения тока батареи.

Использование пищевой соды и небольшого количества воды – лучший способ ее натурализации.Соединения и клеммы аккумулятора необходимо очистить наждачной бумагой или средством для чистки полюсов аккумулятора.

Кабель аккумулятора фактически состоит из нескольких отдельных проводов, скрученных и покрытых изоляцией. Вибрация двигателя может вызвать обрыв отдельных проводов, что, в свою очередь, как и коррозия, может вызвать замедление тока в проводе, что очень похоже на пробку.

Убедитесь, что положительная и отрицательная клеммы аккумуляторной батареи затянуты, провода, кабели и соединения не имеют повреждений и коррозии.

Лучшим испытанием кабелей аккумулятора является испытание падением напряжения. Не волнуйтесь, это просто. Тест в основном измеряет разницу в напряжении между двумя отдельными контрольными точками, большая разница в напряжении говорит о наличии блокировки в системе.

Засорение может быть связано с обрывом проводов, плохим соединением, истиранием проводов и т. Д.

Для этого теста вам понадобится вольтметр, и он будет точным только в том случае, если цепь нагружена (ключ в положении кривошипа).

Проверка системы безопасности автомобиля

Проверьте приборную панель на наличие сигнальной лампы системы безопасности.В большинстве автомобилей, выпущенных за последние двадцать лет, в ключе зажигания используется защитная микросхема. Чип закодирован в модуле управления двигателем и считывается считывателем кода замка зажигания.

Если используется неправильный ключ или чип не считывается, зажигание загорается, но двигатель не запускается.

Микросхемы ключей иногда выходят из строя, как и считыватели кода ключа зажигания. В большинстве автомобилей на приборной панели будет мигать сигнальная лампа, если возникнет проблема с системой безопасности.

Если у вас есть код безопасности или сигнальная лампа ключа на приборной панели, вам необходимо посетить главного дилера, так как ваш ключ или модуль управления, возможно, потребуется запрограммировать.

Если ваш автомобиль запускается кнопкой, попробуйте нажать кнопку запуска с помощью брелока, это поможет считывателю кода зажигания прочитать чип брелока.

Проверка внутреннего освещения

Убедившись, что аккумулятор в хорошем состоянии, включив дворники и фары, включите внутренний плафон или фары. Следите за светом, когда вы поворачиваете ключ в исходное положение.

Если плафон тускнеет, это означает, что на стартер поступает питание и что стартер, вероятно, неисправен.(См. «Тестирование стартера» ниже)

Если свет в куполе не гаснет, значит, стартер не получает сигнал запуска, и нам необходимо продолжить поиск неисправностей.

Инерционный выключатель

Инерционный выключатель – это предохранительный выключатель, предназначенный для автоматического срабатывания в случае аварии. Он дискретно расположен внутри вашего автомобиля и при активации сокращает подачу топлива в двигатель, но на некоторых моделях он также снижает мощность стартера.

Переключатель чувствителен к ударам или толчкам, поэтому при движении по бездорожью или в глубокой выбоине может произойти отключение.Как эти переключатели, они могут стать сверхчувствительными и доставлять неудобства.

Датчик обычно находится за передней передней панелью (пластиковая панель рядом с ногами), может быть со стороны водителя или переднего пассажира. При активации кнопка переключателя будет в верхнем положении, для сброса нажмите ее.

Проверка выключателя сцепления / блокировки парковки

Выключатель блокировки устанавливается не на всех автомобилях, это зависит от его возраста. Если в вашей машине есть автоматическая коробка передач, вы знаете, что не сможете ее завести, если только она не находится в парке (P).Если переключатель PRNDL (Park, Reverse, Neutral, Drive, Low) неисправен, он не распознает, что автомобиль находится на стоянке, и поэтому не позволит ему проворачиваться.

Быстрый способ обойти это – перевести коробку передач в нейтральное положение (N). Если ваша машина теперь заводится, вы диагностировали неисправный переключатель PRNDL. Это электронный компонент, который устанавливается снаружи трансмиссии и сообщает блоку управления трансмиссией, какая передача была выбрана. Если у вас есть доступ к основным инструментам, их довольно просто заменить.

Выключатель блокировки сцепления

Если у вас автомобиль с механической коробкой передач, он может иметь выключатель блокировки сцепления. Нужно ли нажимать педаль сцепления, чтобы запустить двигатель? Если это так, проверьте в области ступней над педалью сцепления переключатель, возможно, вам придется снять крышку.

Нажав на педаль рукой, вы сможете определить правильный механизм и датчик. Убедитесь, что проводка на месте.

Если все в порядке, снимите проводку и соедините их с помощью предохранителя или перемычки, это приведет к обходу переключателя сцепления и сообщит ЭБУ (блоку управления двигателем), что педаль нажата.Если ваш автомобиль теперь заводится, вы диагностировали неисправный выключатель блокировки педали сцепления.

Это простое исправление, не требующее специальных инструментов.

Проверьте предохранитель

Проверьте блок предохранителей в автомобиле, обычно их несколько. Блок предохранителей, в котором установлены предохранители стартера, обычно находится под капотом. Самые полезные марки будут перечислять всех потребителей на задней стороне блока предохранителей, напечатанных на пластиковой крышке или на этикетке.

Проверьте секцию предохранителей на наличие списка, называемого «соленоид стартера» или «предохранитель стартера».Это будет большой предохранитель на 35 ампер.

Вам понадобится простая контрольная лампа, чтобы проверить питание с обеих сторон предохранителя. Если вы обнаружили перегоревший предохранитель, значит, вы нашли свою проблему, однако часто замена предохранителя – это всего лишь временное решение, оно может снова перегореть.

Предохранитель предназначен для защиты цепи (проводки и компонентов). Каждая цепь в автомобиле рассчитана на определенную силу тока. Некоторые схемы, такие как простой купольный светильник, выдерживают около 1 Ампер, но средняя цепь стартера может выдерживать намного больше, более 200 А.

Если вы попытаетесь протолкнуть 200 ампер через цепь плафона, проводка просто загорится. Размещение предохранителя в цепи, имеющей нить накала, предназначенную для сгорания (перегорания предохранителя) выше, скажем, 2 ампера, спасает цепь от повреждения.

Предохранители бывают нескольких разновидностей и номиналов усилителя, некоторые встроены в сам кабель, и когда они перегорают, им требуется новый кабель. Очень важно использовать предохранитель правильного размера, сверьтесь с инструкцией или крышкой блока предохранителей.

Использование слишком большого предохранителя может привести к повреждению цепи или возгоранию, использование слишком маленького предохранителя приведет к его перегоранию.

Причины, по которым плавкий предохранитель стартера постоянно перегорает, включают:

Слишком маленький предохранитель
Короткое замыкание
Неисправный стартер
Заедание стартера
Механический отказ двигателя

Неисправное реле

Реле содержит две отдельные цепи, a Сторона управления (управляется оператором или ЭБУ) и сторона нагрузки, компонент, на который подается питание, в нашем случае – стартер.

Реле представляет собой тип переключателя, который управляет цепью высокой силы тока (Нагрузка), такой как наш стартер, путем включения и выключения питания отдельной цепи низкой силы тока (Управление).

В старых автомобилях типичное соленоидное реле имеет цепь управления, питание которой приводится в действие путем поворота ключа зажигания в положение запуска (пуск). Это приводит к тому, что обмотка внутри реле становится магнитной, и с помощью простой механики замыкает цепь стартера (сторона нагрузки).

На автомобилях последних моделей зажигание не подключено напрямую к реле стартера, вместо этого команда пуска отправляется на модуль управления двигателем, который управляет реле.

Тестирование реле

Есть несколько различных способов проверить реле, потянуть за реле и встряхнуть его, если вы слышите дребезжащий звук, якорь отвалился, замените реле.

Если вы не слышите дребезжащего звука, это не значит, что реле хорошее, поэтому следующий тест – вытащите другое реле из цепи стеклоочистителя или света, если у них такой же контакт, подключите его и попробуйте запустить двигатель.

С помощью Dvom вы можете проверить целостность реле, но вам понадобится датчик мощности, чтобы запустить реле или смоделировать проводку.

Проверка на неисправность цепи стартера

Перед проведением любых испытаний включите стояночный тормоз и установите нейтральное положение автомобилей с механической коробкой передач.

Ослабленная проводка, грызуны, вибрация, коррозия и тепло могут повредить электрическую цепь. Я видел много неисправностей в проводке, некоторые из них можно описать только как одну из миллиона.

В автомобилях последних моделей установлено несколько модулей управления, каждый из которых полагается на точные показания напряжения для связи. Любое отклонение за пределами этого окна напряжения включает контрольную лампу двигателя.

Поврежденная проводка

Плохая проводка должна быть наиболее частой причиной электрических проблем. Вибрация и пересеченная местность могут привести к отсоединению разъемов.Постоянная вибрация также может вызвать перемешивание контактов в разъемах и их коррозию, что создает две проблемы: коррозию между контактами и плохое натяжение соединения.

Механики слишком хорошо знают, что мыши любят изоляцию автоматической проводки, и они могут нанести довольно большой ущерб, если оставить ее в покое. Заподозрите повреждение проводки, если увидите улики в виде помета и потрескавшейся звукоизоляции.

Истирание (трение жгута проводов) – еще одна распространенная неисправность, однако из-за истирания провода обычно возникают периодические проблемы, прежде чем он окончательно сядет.Трескание является обычным явлением в моторном отсеке, где наблюдается сильная вибрация.

Обрыв провода обычно обнаруживаются там, где жгут проводов резко меняет направление вокруг моторного отсека или вдоль рельса шасси. Некоторые жгуты проводов известны поломкой, всегда стоит проверять известные неисправности для вашей конкретной марки и модели.

Коррозия проводки и разъемов хуже в соленом состоянии, но влажный климат, очевидно, вызовет больше проблем с коррозией проводки, чем сухой. Проводка вокруг или под аккумулятором часто подвергается коррозии из-за утечки кислоты из аккумулятора, поэтому проверьте это место на предмет повреждения кабелей и разъемов.

Проверка цепи стартера

Автомобиль должен стоять на стоянке с включенным стояночным тормозом. Чтобы проверить цепь стартера, вам понадобится контрольная лампа и немного терпения.

Цепь стартера состоит из двух отдельных цепей: стороны зажигания (управление) и стороны соленоида стартера (нагрузка). Сторона цепи зажигания управляет соленоидом стартера с помощью реле стартера. Теперь мы протестируем каждую схему отдельно.

Снимите реле стартера и определите цепь управления.Типичное реле будет иметь четыре контакта (с маркировкой), два контакта меньшего размера для цепи зажигания (85 и 86), а два больших контакта передают более высокий ток к соленоиду стартера (контакты 30 и 87 со стороны нагрузки)

Проверка стороны стартера

Автомобиль должен быть на стоянке со стояночным тормозом на . Во второй части этого теста мы подключим стартер к цепи зажигания. Если двигатель проворачивается, мы знаем, что плата реле к проводке соленоида, соленоид и стартер в порядке.

С помощью тестовой лампы проверьте питание на контакте 30 релейной платы. Это источник питания соленоида стартера. Отсутствие света указывает на обрыв в блоке питания, работайте обратно к источнику питания.

Переместите зажим типа «крокодил» к источнику питания, это позволит нам найти заземление. Плата реле датчика Номер контакта 87. Отсутствие света указывает на плохое заземление, проследите проводку обратно к источнику заземления.

Если оба этих теста зажгли контрольную лампу, продолжайте и нагрейте соленоид.

Электромагнитный клапан стартера с подачей проволоки

ПРЕДУПРЕЖДЕНИЕ – Подключение неправильных клемм приведет к повреждению PCM. Если вы сомневаетесь в идентификации контактов, не продолжайте.

Используя подходящую проволочную перемычку, на мгновение подключите контактный разъем 30 к розетке контактного разъема напротив, разъем номер 87. Это сторона нагрузки стартера, которая будет передавать питание непосредственно на соленоид стартера.

ПРЕДУПРЕЖДЕНИЕ – Двигатель может проворачиваться – Автомобиль должен стоять на стоянке с включенным электронным тормозом.

В этот момент двигатель:

Не проворачивается – Проверьте проводку от блока предохранителей к стартеру, если все в порядке, подозревайте, что стартер неисправен.
Прокручивается – вы проверили правильность проводки стартера и стартера. Проблема может заключаться в цепи управления или реле.

Проверка стороны зажигания

В ходе этого теста проверяется сторона зажигания блока управления стартером, включая переключатель зажигания, модуль (-и) управления запуском, всю проводку к плате реле и плате реле.

Автомобили, управляемые модулем поздних моделей, имеют заземление на выводе 85 и питание на выводе 86, но только при проворачивании. Обычно он открыт в любое другое время.

Давайте продолжим и проверим, используя только заземление нашей тестовой лампы и питание стороны управления реле.

Заземлив зажим типа «крокодил» и сняв реле, проверьте штырь 86 «гнездовой» платы управления реле, пока помощник проверяет двигатель.

Если у вас нет питания, вам придется работать в обратном направлении к блоку предохранителей, проверяя, нет ли сломанной или корродированной проводки на всем пути назад к ЭБУ.

Как вы знаете, цепь не будет работать, пока она не будет заземлена, поэтому теперь мы проверим сторону заземления.

Переместите зажим типа «крокодил» к источнику питания, это позволит нам проверить заземление. Разъем штыря датчика № 85, пока помощник запускает двигатель.

Если контрольная лампа не загорается, следует ожидать, что земля вернется к ЭБУ, проверив наличие разрывов или коррозии.

Тестирование стартерного двигателя

Стартерным двигателям приходится нелегко. Если вы когда-нибудь пробовали провернуть двигатель вручную, вы поймете, о чем я.Проблемы со стартерами включают заедание плунжера, неисправный соленоид, поломку обмотки, изношенные подшипники, изношенные щетки, изношенную шестерню привода стартера.

Включите стояночный тормоз и переведите автомобили с механической коробкой передач в нейтральное положение перед выполнением этих испытаний.

Вы можете проверить стартер и соленоид, подав напряжение 12 В на провод управления соленоида. Если стартер проворачивается, вернитесь и еще раз взгляните на электрическую цепь стартера.

Если стартер не проворачивается, пройдите мимо соленоида, перепрыгнув через перемычку (синий провод), см. Схему выше.

Это не проверяет соленоид, только стартер. Но перед тем, как приступить к этому испытанию, важно, как и раньше, задействовать стояночный тормоз и перевести автомобили с механической коробкой передач в нейтральное положение.

Если стартер проворачивается, замените соленоид стартера. Некоторые производители продают вам только соленоид, а другие поставят только стартер в сборе, в который входит соленоид.

Если двигатель по-прежнему не заводится, возьмите подходящий гаечный ключ или трещотку и головку, попробуйте провернуть двигатель вручную, чтобы убедиться, что нет механической неисправности.Если двигатель переворачивается, замените стартер.

Проверка падения напряжения

Если у вас под рукой есть вольтметр, попробуйте проверить падение напряжения на стороне питания стартера, стороне заземления, а также цепи управления соленоидом. Испытание на падение напряжения измеряет разницу в напряжении в цепи. Большая разница указывает на неисправность (высокое сопротивление) в этой цепи.

Систематическое испытание цепи на падение напряжения часто является самым быстрым способом поиска неисправности, однако я понимаю, что доступ к различным компонентам часто мешает прогрессу.

будет точной только тогда, когда цепь находится под напряжением, поэтому попросите помощника повернуть ключ, пока вы записываете свои значения. Обратите внимание, что современная автомобильная электроника сильно разряжает автомобильный аккумулятор, когда зажигание остается включенным в течение длительного времени.

Старые автомобили 10+ лет могут иметь более высокие показания на стороне питания цепи стартера. Более современные автомобили должны читать меньше, около 0,3В – это хорошо.

Во время тестирования рекомендуется использовать специалиста по обслуживанию батарей.

Связанные вопросы

Не загорается приборная панель, когда я поворачиваю ключ? Наиболее частой причиной отсутствия света приборной панели является полностью разряженный аккумулятор, другие возможные причины включают:

Отсоединен провод аккумулятора
Перегорел главный предохранитель
Неисправно главное реле
Неисправен переключатель зажигания

Новая аккумуляторная машина не заводится от щелчка? Новый аккумулятор может нуждаться в зарядке, но другие возможные причины щелчка включают:

Ослабленная клемма аккумулятора
Загрязненная клемма аккумулятора
Обрыв кабеля аккумулятора
Плохой провод заземления двигателя
Неисправное реле стартера
Неисправный соленоид стартера

Автоматические ссылки здесь

Инструменты для механики

Инструменты для системы охлаждения

Инструменты для автоматического ремонта электрооборудования

Инструменты для чистки автомобилей

Расходные материалы 2 страница

Основные элементы багажника

Инструменты для ремонта ржавчины, страница

Джон Каннингем

Джон Каннингем – автомобильный техник и писатель на Растиавтос.com. Я работаю механиком более двадцати лет и использую свои знания и опыт, чтобы писать статьи, которые помогают коллегам-механикам разбираться во всех аспектах владения классическими автомобилями, от шин до антенн на крыше и всего остального.

Последние сообщения

– При повороте ключа для запуска все огни выключаются, и двигатель не запускается

Моя Hyundai Elantra 2003 года выпуска ехала просто отлично.Сегодня вечером я сидел в машине с выключенным двигателем и несколько минут слушал радио. Когда я повернул ключ в исходное положение, раздался щелчок, и все огни погасли. Потом тишина. Через некоторое время свет снова включился нормально, пока я снова не повернул ключ в положение «старт».

Поиск в Интернете показал, что проблема могла быть в плохом / корродированном соединении между батареей и кабелем батареи. Итак, я провел тесты с вольтметром:

При тестировании напряжения на клеммах аккумулятора стабильно показывалось около 12 вольт, независимо от того, что я делал.
Прикосновение щупами вольтметра к оголенным частям кабелей аккумуляторной батареи дает следующие результаты:
1. Когда свет работал нормально, напряжение было около 14 (по моему старому неисправному мультиметру; у меня нет показаний этого с моего нового измерителя).
2. При открытии двери водителя напряжение упало почти до нуля, а затем восстановилось примерно до 1,5.
3. Попытка завести автомобиль при нормально работающем свете вызвала падение напряжения почти до 0, а затем восстановление примерно до 1.5. Дальнейшие попытки завести машину не дали результата, пока снова не заработали фары.

Поскольку несколько источников предположили плохое соединение между кабелями аккумулятора и клеммами, я отключил их и осмотрел. Этот аккумулятор почти новый. При осмотре я не обнаружил следов коррозии или неплотного соединения, а консистентная смазка осталась нетронутой.

Я не понимаю, как такая проблема могла возникнуть внезапно без предварительного предупреждения. Есть идеи, что мне попробовать?

Между прочим, мои симптомы в основном те же, что и в этом вопросе, но, поскольку ответы на них, похоже, не решают мою проблему, я задаю свой вопрос.

Я переключил мультиметры после того, как определил, что тот, который я раньше использовал, давал неверные показания, и отредактировал свой пост с обновленными числами.

Парковочные огни: как они работают и для чего нужны?

Закон требует, чтобы любой автомобиль имел работающие габаритные огни, и в некоторых ситуациях вы можете нарушить закон, если не оставите их включенными. Но что такое габаритные огни и когда их следует использовать?

По закону каждая машина на дорогах Великобритании должна иметь габаритные огни.Это небольшие маломощные фонари, которые обычно находятся внутри фары или отдельно от нее. Эти фонари предназначены для подсветки оконечностей автомобиля на рассвете и в сумерках или в плохую погоду, когда недостаточно темно, чтобы использовать фары. Они предназначены не для освещения дороги впереди, а для того, чтобы сделать вашу машину более заметной в плохом свете.

Готовы к зимней езде?

При включении габаритных огней автоматически включаются красные огни в блоках задних фонарей, а также огни для освещения заднего номерного знака.

Когда ваша машина неподвижна, с включенными габаритными огнями, они становятся вашими габаритными огнями. В кодексе автомагистралей указано, что они должны отображаться при парковке на дороге или при остановке на дороге с ограничением скорости более 30 миль в час (48 км / ч).

Некоторые модели позволяют отображать габаритные огни только с одной стороны автомобиля, которая должна быть стороной, открытой для движения по дорогам. Если имеется, эта функция обычно выбирается с помощью переключателя индикатора; установка индикаторов для соответствующей стороны автомобиля активирует стояночные огни, когда ключ вынут из замка зажигания.На некоторых автомобилях эту функцию можно выбрать с помощью поворотного переключателя габаритных огней, у которого есть положения для габаритных огней с обеих сторон.

Некоторые новые автомобили также имеют дневные ходовые огни (ДХО), которые активируются, как только вы включаете зажигание, и продолжают гореть в любое время, когда габаритные огни не используются и пока вы не выключите зажигание. ДХО были введены после того, как исследования показали, что установка транспортных средств с постоянным освещением обеспечивает повышение безопасности в светлое время суток, помогая другим водителям легче замечать друг друга.Однако задние фонари не загораются при включенных ДХО.

Многие производители использовали светодиодные ДХО как яркий способ помочь своим моделям выделиться из толпы, придавая им форму, которая помогает создать смелую семейную идентичность, а также повысить безопасность.

Как использовать габаритные огни?

Если автомобиль, которым вы владеете, был построен до 2011 года, вероятно, вам придется включать габаритные огни вручную. Чтобы проверить, просто запустите двигатель вашего автомобиля, убедитесь, что он находится в нейтральном положении (или припаркуйтесь, если у него есть автоматическая коробка передач) и что ручной тормоз полностью затянут, а затем выпрыгните, чтобы проверить, включены ли габаритные огни или нет.Если они выключены, вам нужно будет повернуть подрулевой переключатель на колонке освещения или ручку переключателя на приборной панели (обычно выше правого колена) в положение между выключенными и ближним светом фар.

Многие новые автомобили оснащены датчиками света, которые автоматически включают габаритные огни, а затем фары ближнего света по мере того, как окружающий наружный свет постепенно тускнеет. Для включения этой функции переключатель управления освещением должен находиться в «автоматическом» положении, которое часто обозначается светящейся буквой «A».

Когда включены габаритные огни, символ на изображении ниже обычно появляется внутри комбинации приборов. Боковые огни должны всегда гореть в темное время суток – согласно Правилам 1989 года об освещении дорожных транспортных средств, как за полчаса до восхода солнца и полчаса после захода солнца.

Когда мне следует использовать габаритные огни?

В соответствии с Правилами дорожного движения (раздел 249) все транспортные средства должны иметь стояночные огни при парковке на дороге или на остановке с ограничением скорости более 30 миль в час.Это делает непрактичным парковку на более быстрых дорогах в ночное время в течение длительного времени, поскольку слишком долгое включение стояночных огней может разрядить аккумулятор автомобиля.

При парковке на дороге с ограничением скорости 30 миль в час или меньше вам не нужно включать габаритные огни, пока:

Автомобиль припаркован на признанном парковочном месте или на стоянке Это не менее 10 метров от перекрестка, близко к бордюру и лицом в сторону транспортного потока

Важно отметить, что Правила дорожного движения также гласят, что вы не должны парковаться на дороге ночью против направления движения, за исключением автомобиля находится в пределах признанного парковочного места.

Правила дорожного движения также рекомендуют автомобилистам избегать парковки на дороге в тумане, если это не является неизбежным, и оставлять стояночные огни включенными в этой ситуации.

Стояночные огни и MoT

Закон требует, чтобы все автомобили, движущиеся по дорогам Великобритании, имели полный набор рабочих габаритных огней.

Включение ходовых огней после запуска двигателя: Включение дхо после запуска двигателя

от генератора, через реле и от двигателя

Необходимые материалы

Схема 1

Схема 2

Схема 3

Схема 4

Заключение

Автоматическое включение дневных огней в автомобиле, датчик работы двигателя

Принципиальная схема

В завершение

Автоматическое включение света после того, как завелся автомобиль (простая переделка противотуманных фар в дневные ходовые огни)

подключение ДХО через реле, от лампочки давления масла, другие схемы

Как правильно подключать ходовые огни

Подключение ходовых огней: схема, тонкости и нюансы

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Подведем итоги

Включение фар после запуска двигателя автомобиля

Автоматическое включение фар при запуске двигателя Самара, Самара 2

Дневные ходовые огни как подключить

Лучшие схемы подключения дхо своими руками на авто

Нюансы использования огней

Проще некуда

Ближний свет или габариты

4 контактное реле, генератор и датчик масла

5 контактное реле

Блок управления

Ремонт и Доработка» на DRIVE2

Способы подключения дневных ходовых огней – Поделки для авто

Похожие статьи:

Установка и подключение дневных ходовых огней

Как выбрать дневные ходовые огни

Способы установки и схема подключения дневных ходовых огней

Как сделать дневные ходовые огни своими руками

Видео: подключение ДХО через датчик давления масла

Ходовые огни на авто своими руками: сборка, схемы подключения

Требования по регламенту

Необходимые комплектующие и сборка ДХО

Самостоятельная установка ДХО

Схемы подключения ДХО

К датчикам скорости

К датчику масла

Подключение ходовых огней к генератору

Подключение готового комплекта

Как не надо делать ДХО?

В заключение

подключение ДХО через реле, от лампочки давления масла, другие схемы

Как правильно подключать ходовые огни

Подключение ходовых огней: схема, тонкости и нюансы

Подключение ДХО через 5 контактное реле и контроллер (блок управления)

Подведем итоги

от генератора, через реле и от двигателя

Необходимые материалы

Схема 1

Схема 2

Схема 3

Схема 4

Заключение

Как самостоятельно подключить ходовые огни, схема подключения

Особенности эксплуатации

Подключение и стабилизация

Варианты подключения

Контроллер ДХО

Альтернативный вариант

Что означает индикатор дневных ходовых огней …

Почему не включаются задние фонари с дневными ходовыми огнями?

Опасности дневных ходовых огней

Автомобиль не заводится, но загораются огни? – Rustyautos.com

Использование наших ушей

Проверка на разряженную или неисправную батарею

Тестирование аккумулятора

Проверка напряжения батареи

Тест нагрузки батареи

Проверка незакрепленных / грязных или неисправных соединений батареи

Проверка системы безопасности автомобиля

Проверка внутреннего освещения

Инерционный выключатель

Проверка выключателя сцепления / блокировки парковки

Выключатель блокировки сцепления

Проверьте предохранитель
