Ремонт системы электроснабжения
ВВЕДЕНИЕ
1 ОБЩАЯ ЧАСТЬ
1.1 Общая характеристика
1.2 Анализ производственной деятельности предприятия 4
1.3 Организация
рабочего места монтажника
1.3.1 Организация
рабочего места
1.3.2 Техника безопасности на рабочем месте 6
1.3.3 Электробезопасность на рабочем месте 7
1.3.4 Пожарная безопасность на рабочем месте 8
1.
2 СПЕЦИАЛЬНАЯ ЧАСТЬ
2.1 Общие
сведения о распределительных устройствах
2.2 Назначение
распределительных устройств
2.3 Монтаж распределительных устройств
2.3.1. Требования по установке
распределительных устройств
2.3.2. Подготовка к монтажу
2.3.3. Технологический процесс
ЗАКЛЮЧЕНИЕ
БИБЛИОГРАФИЧЕСКИЙ СПИСОК
В настоящее
время мировая потребность в электрической
энергии вырастает на три процента ежегодно.
Быстрый рост населения, увеличение ожидаемой
продолжительности жизни и тенденция
к более интенсивной урбанизации – вот
некоторые из причин такого роста. Как
следствие, имеется необходимость в передаче
все большего и большего количества энергии
в зоны больших городов с пригородами,
с наименьшими возможными потерями. Одним
из очевидных последствий такого сценария
является осуществляющаяся в данный момент
модернизация сетей электропередачи в
Европе с 220 до 380 кВ. В крупных городах
строится все больше и больше подстанций,
рассчитанных на сверхвысокое напряжение
более 380 кВ. Высокие стандарты современных
распределительных устройств основаны
на обширном опыте эксплуатации, вкупе
с многочисленными новшествами, проводимыми
в жизнь производителями. Новаторские
конструкторские решения в разработке
КРУ привели не только к уменьшению необходимого
пространства для размещения, но еще и
к использованию минимального количества
материалов, при одновременном улучшении
рабочих характеристик.
1.1 Общая характеристика
Название предприятия: Мастерская ПЛЭС ЮРГУЭС
Адрес предприятия: г. Шахты, ул. Чернокозова, 97. А
Оборудование находящееся в Кабинете № 8207 «Радиомонтажная мастерская»:
- мультиметр (DT9205A) – 3шт;
- осциллограф -2шт;
- милливольтметр (В3-83) – 1шт;
- стационарный вольтметр (Safety power supply) – 3шт;
- регулятор напряжения -1шт;
- паяльник (ЭПСН-65-220)-8шт;
- набор шлицевых и фигурных отверток.
1.2 Анализ производственной деятельности предприятия
На предприятии «Мастерская ПЛЭС ЮРГУЭС» проводятся следующие виды работ:
– разборка-сборка электрооборудования;
– контроль
технического состояния
– дефектовка деталей электрооборудования и контроль качества сборочных и ремонтных работ;
– изготовление наглядных пособий: плакатов, макетов, стендов.
В мастерской
производится разборка-сборка
Дефектовка электрооборудования включают в себя проверку:
– годности
и степени изношенности
– кабелей и проводов;
– изоляции и сепараторов;
– накладку
паяных и съемных соединений,
штепселей, вилок, выключателей и
включателей и пр.
В мастерской
изготавливаются плакаты с

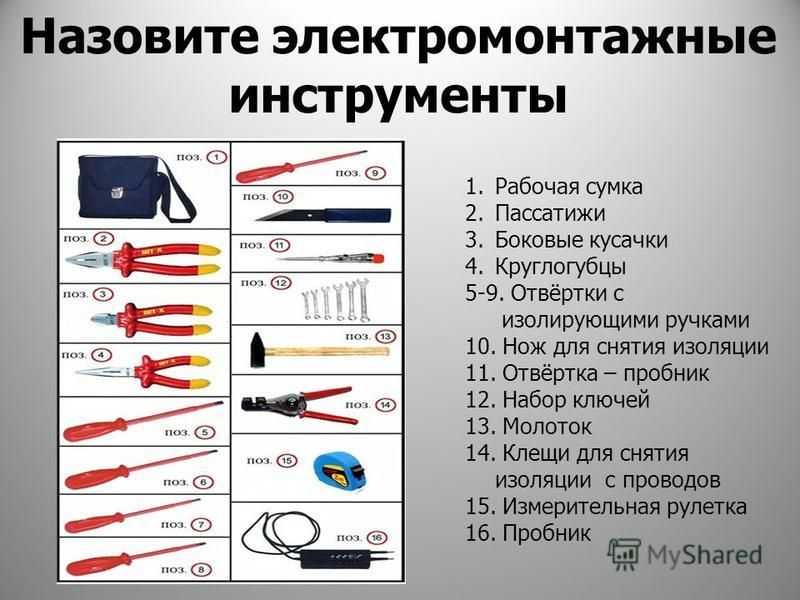

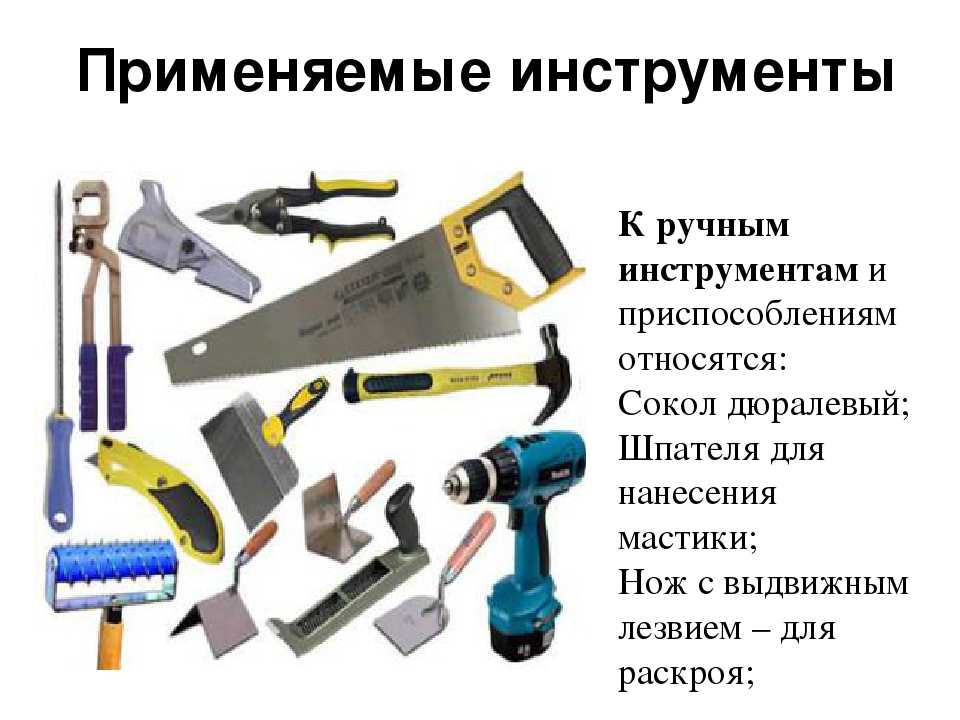

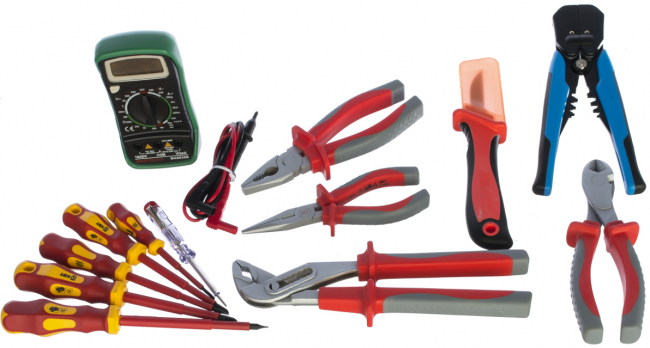

Применяемый инструмент и приспособления: наборы инструментов электромонтажника; набор шлицевых и фигурных отверток; электродрели; плотницкий инструмент.
1.3 Организация рабочего места монтажника осветительных сетей
1.3.1 Организация рабочего места
Одним из основных направлений научной организации труда в электромонтажном производстве является улучшение организации и обслуживания рабочих мест.
Рабочее
место — это зона трудовой деятельности
одного или группы электромонтажников
(звена, бригады). В этой зоне находятся
и перемешаются участвующие в трудовом
процессе исполнители, инструменты, приспособления,
механизмы, инвентарь, материалы и оборудование.
При организации рабочего места важно правильно определить рабочую зону. Под рабочей зоной понимают необходимую площадь, на которой могут разместиться электромонтажники, предметы и орудия труда, участвующие в осуществлении трудового процесса. На объектах строительства по мере выполнения производственных процессов электромонтажники, а с ними орудия и предметы труда постоянно перемещаются, такой характер работ во многом определяет организацию рабочих мест.
Число вариантов
решений организации рабочих мест при
монтаже электрических установок практически
не ограничено, но оно может быть систематизировано
в зависимости от применяемых проектных
решений, технологии и способов механизации
работ, а также от климатических зон, времени
года и т. д. Кроме того, количество рабочих
мест ограничивает электротехнические
зоны, в которых размещают электрооборудование,
электроконструкции и электрические сети,
так как электромонтажные работы выполняют
только в этих зонах или вблизи них.
Карты организации трудовых процессов составляются для массовых или часто повторяющихся технологических операций. Эти карты введены Госстроем России как обязательная документация по организации труда в электромонтажном производстве. Карты организации трудовых процессов содержат пять основных разделов: назначение и эффективность применения карты, предметы и орудия труда, условия и Подготовка процесса производства, технология и организация этого процесса, приемы труда. Карты широко используют при разработке проектов производства электромонтажных работ, графиков трудовых процессов, технически обоснованных норм и т.д.
1.3.2
Техника безопасности на
Монтажная
площадка, участки работ, рабочие места,
проезды и проходы к ним должны быть освещены
в любое время суток. Освещенность должна
быть равномерной, без слепящего действия
источника света на работающих. Производство
работ и проход в неосвещенных местах
запрещаются.
Светильники общего освещения напряжением 127 и 220 В должны устанавливаться на высоте не менее 2,5 м от уровня земли, пола, настила. При высоте подвеса менее 2,5 м должны применяться светильники специальной конструкции или напряжением не выше 42 В.
Питание светильников напряжением до 42 В должно осуществляться от понижающих трансформаторов, машинных преобразователей, генераторов, аккумуляторных батарей. Применять для указанных целей автотрансформаторы, дроссели и реостаты запрещается.
Корпуса понижающих трансформаторов и их вторичные обмотки должны быть заземлены.
Применять стационарные светильники в качестве ручных запрещается. Следует пользоваться ручными светильниками только промышленного изготовления.
1.3.3
Электробезопасность на
Электромонтажному
и наладочному персоналу независимо от
тарифного разряда, квалификации и группы
по электробезопасности запрещается производить
какие-либо работы, относящиеся к эксплуатации
электроустановок на строительной площадке.
Подключение (и отключение) кабелей и проводов
к этим электроустановкам разрешается
только после специального допуска со
стороны персонала. Электропроводки временного
электроснабжения должны быть выполнены
изолированными проводами или кабелями
на опорах или конструкциях на высоте
над уровнем земли, пола, настила не менее:
над рабочими местами – 2,5, над проходами
– 3,5, над проездами – 6 м.
Провода и кабели, проложенные на высоте менее 2,5 м, должны быть защищены от механических повреждений.
Штепсельные розетки и вилки, применяемые в сетях напряжением до 42 В, должны иметь конструкцию, отличную от конструкции розеток и вилок напряжением 250 В.
Металлические
строительные леса, полки и лотки для прокладки
кабелей и проводов, рельсовые пути электрических
грузоподъемных кранов и транспортных
средств, корпуса оборудования, машин
и механизмов с электроприводом или электрическими
аппаратами должны быть заземлены (занулены)
сразу после установки их на место, до
начала каких-либо других работ.
При монтаже электрических сетей и аппаратов должны быть приняты меры, исключающие случайную подачу в них напряжения, в том числе путем обратной трансформации напряжения.
При необходимости подачи напряжения для опробования или испытания электрических цепей и аппаратов, в том числе для опробования сетей освещения на световой эффект, другие работы на данной электросети должны быть прекращены, а персонал, не занятый на этих работах, выведен из опасной зоны. Все переключения и замену оборудования при опробовании и испытаниях необходимо производить после снятия напряжения и принятия мер, исключающих его случайную подачу.
В электромонтажной и пусконаладочной организациях должно быть назначено лицо, ответственное за электрохозяйство, обязанное обеспечить его безопасную эксплуатацию в соответствии с ПТЭ и ПТБ. Этот специалист должен иметь группу по электробезопасности не ниже IV в электроустановках напряжением выше 1000 В.
1.3.4 Пожарная безопасность на рабочем месте
Пожарную
безопасность на участках работ и рабочих
местах обеспечивают в соответствии с
требованиями “Правил пожарной безопасности
при производстве строительно-монтажных
работ” и “Правил пожарной безопасности
при проведении сварочных и других огневых
работ на объектах народного хозяйства”,
утвержденных ГУПО МВД СССР.
При выполнении монтажных и наладочных работ вблизи маслонаполненных аппаратов разведение открытого огня, использование огневых приборов, производство сварки, курение запрещены.
Слив масла, заполнение емкостей и промывка оборудования маслом могут производиться, если в радиусе не менее 10 м не используются открытый огонь, огневые приборы, не выполняются сварочные работы.
Производить работы с применением открытого огня и огневых приборов, сварочные работы, пайку и др. вблизи мест расконсервации оборудования с использованием бензина, керосина, ацетона, растворителей и других горючих материалов запрещается. Использование этилированного бензина запрещается. В местах выполнения этих работ должна быть обеспечена соответствующая вентиляция, а рабочие должны быть снабжены респираторами.
Обтирочный материал после употребления необходимо убирать в металлический ящик с крышкой.
В местах
выполнения работ, связанных с применением
большого объема масла, например при заливке
масла в маслонаполненные трансформаторы,
должен быть оборудован специальный пожарный
пост, имеющий телефонную связь с пожарной
службой, которую необходимо предупредить
о начале работ.
Маслоочистительная аппаратура должна быть установлена на монтажной площадке так, чтобы обслуживающий персонал мог свободно обходить ее со всех сторон. При этом расстояние от аппаратуры до стен и оборудования должно быть с трех сторон не менее 0,75, а со стороны управления – не менее 1,5 м.
При работе с маслом рабочие должны быть в брезентовых костюмах и кожаных ботинках (сапогах).
1.3.5 Производственная санитария и гигиена труда на рабочем месте
Все лица, выполняющие ЭМР и ПНР, должны быть обеспечены спецодеждой, спецобувью и средствами индивидуальной защиты в соответствии с характером и условиями работы на основании типовых отраслевых норм.
Все лица, находящиеся на строительно-монтажной площадке, обязаны носить защитные каски и без них, а также других средств индивидуальной защиты к выполнению работ не допускаются.
Средства защиты с просроченным сроком годности использовать запрещается.
Все работы
со стальными тросами должны выполняться
в рукавицах.
