Как подключается вольтметр в электрическую цепь: пошаговая инструкция

добавить в закладки удалить из закладок

Содержание:

Напряжение на участке электрической цепи или отдельном её элементе вычисляется по закону Ома или определяется при помощи измерительного прибора. Рассмотрим, как подключается вольтметр в электрическую цепь. Коснёмся вопроса эксплуатации цифрового мультиметра для работы с переменным и постоянным напряжением.

Как подключается вольтметр в цепь

Чтобы измерить постоянное напряжение между двумя точками цепи, вольтметр подключается параллельно исследуемому источнику. Современные приборы обладают высоким внутренним напряжением, которое исключает влияние самого измерительного устройства на функционирование цепи. Правила включения вольтметра в цепь просты:

• Предварительно отключается питание электросети: как кнопкой или переключателем, так и путём изъятия вилки из розетки.

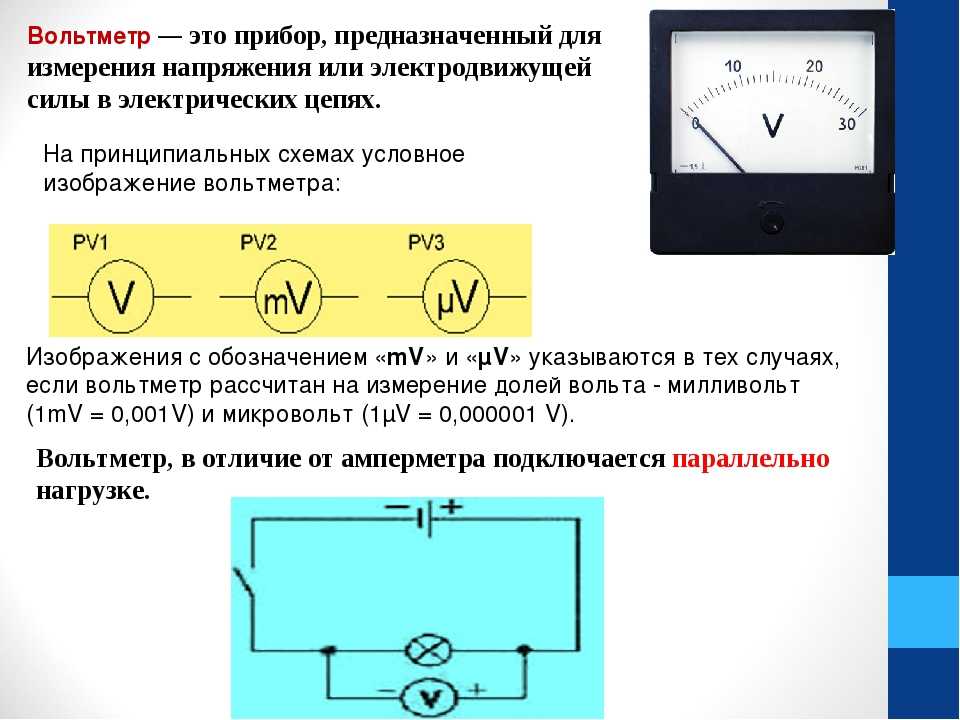

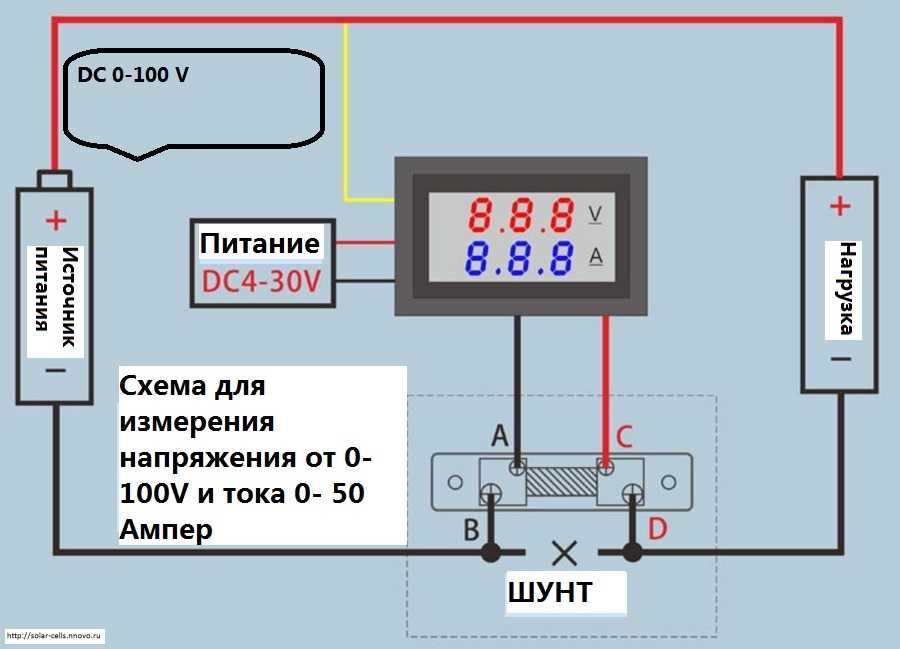

• Вольтметр подсоединяется параллельно интересующему участку.


• Обязательно соблюдается полярность: клемма с «плюсом» на приборе соединяется с «+» в схеме.


• Выбирается предполагаемый коэффициент умножения, соответствующий ожидаемой величине. Если последняя неизвестна, выставляется пиковое значение. При необходимости – уменьшается для получения требуемой точности.


• Цена деления шкалы аналогового прибора определяет его точность, если условия не предполагают иного.

Как работать с мультиметром

При работе с тестером необходимо следовать рекомендациям, указанным в инструкции по эксплуатации.

Постоянное напряжение

Цепь предварительно разрывается.

1. Красный щуп подключается к разъёму «V Ω ma».


2. Чёрный – подсоединяется к гнезду «COM».


3. Поворотным переключателем выбирается оценочный предел постоянного напряжения «DCV».


4. Если значение неизвестно, устанавливается максимальное, затем последовательно уменьшается на одну позицию.


5. Свободные концы щупов подключаются к схеме.


6. Отображённое на дисплее напряжение фиксируется.

При наличии кнопки «HOLD» ею можно «заморозить» текущее значение на дисплее.

Переменное напряжение

Алгоритм работы аналогичный. Только поворотный переключатель переводится в положение ACV.

Добавочный резистор

Современные измерительные приборы поставляются с добавочным резистором, подключённым последовательно с обмоткой тестера либо вольтметра. Он снижает нагрузку на катушку, часть напряжения приходится на сопротивление. Это значение предварительно известно, к тому же пропорционально сопротивлению резистора. Если на старых лабораторных вольтметрах такого резистора нет, его подключают отдельно, после проводят вычисления. Цифровые измерительные устройства делают это автоматически – поворотом ручки устанавливается соответствующий множитель.

От сопротивления добавочного резистора зависит максимальное измеряемое значение напряжения. Для большинства бытовых тестеров пиковым является напряжение:

• постоянное – 1000 В или 1 кВ;


• переменное – 200 В.

Для изготовления резистора применяют материал с низким температурным сопротивлением, что исключает зависимость показаний прибора от термических показателей.
