Содержание

8.4. Воздушный трансформатор

Основные понятия и определения

Трансформатор представляет собой устройство для преобразования величин переменных напряжений и токов Он состоит из двух или нескольких индуктивно связанных и, как правило, электрически изолированных друг от друга обмоток, находящихся на общем сердечнике. Если сердечник ферромагнитный, то свойства трансформатора будут нелинейными. Для простоты ограничимся рассмотрением двухобмоточного трансформатора без ферромагнитного сердечника (рис. 8.13).

Включение обмоток (на рис. 8.13 – согласное) принципиального значения не имеет. Такой трансформатор носит название воздушного или линейного, так как его характеристики линейны.

Обмотка, к которой подведено преобразуемое переменное напряжение, носит название первичной. Обмотка, к которой подключена нагрузка называйся вторичной. Соответственно все цепи, куда входят первичная и вторичная обмотки трансформатора, напряжения и токи, относящиеся к этим обмоткам, названы первичными и вторичными. С первичной стороны трансформатор функционирует как приемник, а с вторичной – как генератор.

Уравнение воздушного трансформатора. Векторная диаграмма

При синусоидальном изменении входного напряжения u1 токи i1, i2 и напряжение u2 также будут синусоидальными, и уравнения по второму закону Кирхгофа для первичной и вторичной цепей трансформатора можно записать в комплексной форме.

Предполагается, что нагрузка имеет индуктивный характер.

На рис. 8.14 приведена векторная диаграмма токов и напряжений воздушного трансформатора. Построение диаграммы осуществлено сначала для вторичной цепи. По полученному вектору определено положение вектора , отстающего от него на 90°. Последовательность построения векторов обозначена цифрами.

Входное сопротивление трансформатора. Схема замещения

Введём обозначения

Тогда уравнения трансформатора примут вид

Выразив из второго уравнения ток и подставив его в первое, получим

откуда комплексное входное сопротивление трансформатора

где носят название вносимых (из вторичной цепи в первичную) активного и реактивного сопротивлений. Из анализа выражения для входного сопротивления следует, что с первичной стороны трансформатор может рассматриваться как двухполюсник, схема которого приведена на рис. 8.15.

Вносимое активное сопротивление всегда больше нуля. В нём происходит поглощение энергии, передаваемой во вторичную цепь. Характер вносимого реактивного сопротивления противоположен характеру x2. Представим рассмотренные уравнения трансформатора в следующем виде:

Написанная система уравнений справедлива для схемы, представленной на рис. 8.16.

Так как токи ии напряженияите же самые, что и в трансформаторе, эта схема является эквивалентной схемой замещения последнего. При равных значенияхL1 и L2 разности L1М и L2 – М всегда положительны, так как k < 1. Если значения L1 и L2 различны, одна из этих разностей может оказаться отрицательной, и схема замещения может быть реализована лишь на фиксированной частоте, на которой отрицательная индуктивность реализуется ёмкостью.

Идеальный трансформатор

Рассмотрим никоторые особенности трансформатора в идеализированных случаях. Трансформатор, у которого отсутствуют потери энергии и при любой нагрузке отношения первичного и вторичного напряжении и вторичного и первичного токов одинаковы и определяются коэффициентом тpaнсформации

, называется идеальным.

Реально такого трансформатора не существует. На практике же к нему приближается трансформатор, у которого r1 = r2 = 0, и k = 1. Именно таким образом следует выбирать параметры реального трансформатора, чтобы его свойства были близки к свойствам идеального. Помимо способности изменять токи и напряжения в определенное число раз независимо от величины сопротивления нагрузки с помощью идеального трансформатора можно изменять в определённое число раз и величину этого сопротивления

Таким образом, если необходимо изменить сопротивление какой-либо нагрузки без изменения самой нагрузки, необходимо использовать промежуточный трансформатор, близкий по своим свойствам к идеальному.

Трансформатор воздушный - Энциклопедия по машиностроению XXL

Охлаждение трансформатора. ........ Воздушное  [c.170]

Охлаждение выпрямительного блока, собранного из кремниевых вентилей по трехфазной мостовой схеме, и понижающего трансформатора — воздушное, принудительное.  

[c.116]

Все генераторы выполняются с самовозбуждением. Большинство имеет двухконтурную схему, что обеспечивает стабильность выходной частоты и хорошие регулировочные возможности. В состав генератора входит повышающий анодный трансформатор, блок выпрямителя, генераторный блок II блок контуров. Выходной воздушный трансформатор встраивается в корпус генератора или выносится из него. Генераторы имеют системы охлаждения, защиты II управления.  [c. 170]


При частотах f 66 кГц используются ламповые генераторы и воздушные трансформаторы, имеющие более низкий КПД. Поэтому при закалке на глубину >2 мм безусловно следует использовать средние частоты.  [c.176]

Сварка с контактным подводом. Контактный подвод тока осуществляется с помощью скользящих контактов с бронзовыми или вольфрамовыми наконечниками или же вращающихся роликов (дисков), прижимаемых с усилием 1000—10000 Н к кромкам заготовки. По мере износа контактные наконечники заменяются, а ролики перетачиваются. Подвод тока к роликам осуществляется через специальный воздушный трансформатор с вращающейся вторичной обмоткой. Скользящие контакты могут устанавливаться в любом положении по отношению друг к другу, что делает этот вид токоподвода основным при спиральной сварке труб, сварке несимметричных профилей и т. д. Роликовый подвод обладает большим сроком службы и используется для труб диаметром 159— 219 мм.  

[c.215]

При закалке горизонтально расположенных поверхностей для предупреждения попадания отраженных струи воды в зону нагрева параллельно с индуктирующим проводом на некотором расстоянии от магнитопровода устанавливается трубка воздушного дутья. Чтобы индуктор мог свободно опираться роликами на закаливаемую поверхность, он соединяется с понижающим трансформатором гибкими шинами. Гибкие шины представляют собой плоский набор круглых многожильных медных проводников диаметром 6—8 мм длиной 100—200 мм. Концы этих проводников припаиваются к медным контактным колодкам, одна из которых присоединяется к индуктору, вторая — к вторичной обмотке трансформатора. Для охлаждения эти проводники или заключаются в резиновые шланги, или просто поливаются водой. Вода должна отводиться в сторону, чтобы она не попала на нагреваемую поверхность. Иногда, чтобы избежать гибких шин, в которых теряется значительная доля мощности, индуктор прямо подсоединяют к трансформатору.

При этом трансформатор не имеет отдельного крепления к конструкции. Он как бы едет по закаливаемой поверхности на индукторе.  [c.131]

Анодная проволока была закреплена иа опорах при помощи обычных изоляторов из небьющегося стекла, которые применяются при сооружении воздушных линий электропередач. Анодный кабель был пропущен через изолирующие проводки в крыше, смонтированные в муфтах, и подведен к защитной установке. На торцовой стороне немного выше днища через такие же муфты были введены электроды сравнения. В качестве защитной установки был использован преобразователь, бесступенчато регулируемый при помощи установочного трансформатора (О—12 В, О—2,5 А) с подключенным за ним фильтром для сглаживания тока. Минусовой полюс защитной установки был подсоединен к резервуару снаружи при помощи приваренной планки.  

[c.386]


Грозовые разряды, вызывающие атмосферные перенапряжения, являются сложными электрическими процессами, развивающимися в облаках, насыщенных водяными парами. Наиболее уязвимы к воздействию разрядов молнии протяженные высоковольтные воздушные линии напряжением 6 и 10 кв, работающие в режиме с изолированной нейтралью, питающие станции катодной защиты через понижающие трансформаторы типов ОМ, ОМС и др.  [c.190]

Если от линейного трансформатора типа ОМ и ОМС подается питание к станции катодной защиты посредством воздушной линии, то в воздушную силовую цепь напряжением 110, 127 или 220 в должны быть включены низковольтные вентильные разрядники типа РВН-250 (табл. 100) и дополнительный предохранитель или автоматический выключатель многократного действия тина АВМ. При этом сумма номинальных токов плавких вставок предохранителей (или выключателей) в обеих силовых цепях должна быть равна номинальному току силового трансформатора (рис. 52, а, б).  [c.192]

Заслуживают внимания и небесные ветроэлектрические станции.

В одном из советских проектов так называемой эоловой электростанции (т. е. приводимой в действие атмосферными течениями), которую предлагается построить на высоте 8—10 км (как установлено, здесь существуют непрерывные воздушные потоки со скоростью 20—30 м/с), расчетная мощность составляет 1,5—2 МВт. Согласно проекту, ветродвигатели и генераторы закрепляются на привязном аэростате, имеющем форму обтекаемого цилиндра длиной 225 м, диаметром 50 м и грузоподъемностью 30 т. Оболочка аэростата состоит из трех слоев стеклопластика, а пространство между ними заполнено пенопластом. Такая конструкция достаточно прочна и способна противостоять солнечному излучению и атмосферным воздействиям. Аэростат связан с поверхностью Земли несколькими прочными кабелями, которые одновременно служат для отбора тока высокого напряжения. На наземной станции находятся трансформатор, распределительная и прочая аппаратура, в том числе для управления аэростатом. Одновременно аэростат можно использовать как метеостанцию, а также ра-дио- и телевизионный ретранслятор. Стоимость такой станции, согласно оценкам, составит лишь пятую часть тех затрат, которые требуются для электроснабжения районов с малой плотностью населения от обычных электростанций.  
[c.21]

В индуктивном преобразователе (рис. 36, б) движение иглы 2 по неровностям, ее подъем на выступы и опускание во впадины вызывают соответствующее перемещение якоря 6 в индуктивной ощупывающей головке, а вместе с тем изменение воздушных зазоров между якорем 6 и двумя расположенными по обеим сторонам оси его качания катушками 4. К одной из катушек якорь приближается, что увеличивает ее индуктивность, а от другой он в то же время удаляется, что уменьшает ее индуктивность. Катушки и две половины первичной обмотки дифференциального входного трансформатора образуют мост, питание которого осуществляется от генератора 8 звуковой частоты ( 5 кГц). Одновременное, но противоположное изменение индуктивностей катушек соответственно изменяет напряжение в измерительной диагонали моста, которое связано с величиной перемещения h ощупывающей иглы при ее механических колебаниях соотношением  [c. 130]

В наиболее распространенном индуктивном приборе преобразователь является параметрическим механические колебания иглы вызывают изменение индуктивного сопротивления катушек. Преобразование осуществляется следующим образом. Колебания иглы 1 (см. рис. 36, 6) приводят в колебательное движение якорь 6, в результате чего изменяется воздушный зазор между якорем и Ш-образным сердечником 7, на котором имеются две катушки индуктивности 4. Катушки и две половины первичной обмотки дифференциального входного трансформатора образуют измерительный мост. Механические колебания иглы вызывают изменение напряжения на вторичной обмотке дифференциального трансформатора. Питание моста осуществляется от генератора ГЧН (см. рис. 37) звуковой несущей частоты ( 5 кГц).  

[c.132]

Для осуществления указанных мероприятий, по данным ряда организаций, потребуется в ближайшие 5—7 лет увеличить установленную мощность батарей конденсаторов на 8—10 млн. квар, реконструировать 35—40 /о воздушных сетей и 3—5% кабельных линий, а также провести замену трансформаторов общей мощностью около  [c.195]


В среднем положении якоря напряжение на первичной обмотке трансформатора управления равно нулю. При перемещении пальца 5 вверх или вниз изменяется воздушный зазор между якорем и сердечниками катушек, а вместе с этим меняется и индуктивное сопротивление сердечников 3 w 4. На обмотке трансформатора управления возникает напряжение, пропорциональное величине перемещения якоря, а фаза определяется направлением смещения якоря от среднего положения. Сигнал со вторичной обмотки управляющего трансформатора подается на вход электронного анализатора, соединенного с фазочувствительными двухтактными электронными усилителями. От электронных усилителей сигналы поступают к электромагнитным усилителям, а оттуда к электродвигателям следящей и задающей подач. Схемы усилителей обеспечивают регулирование скоростей подач.[c.308]

На рис. 39 показана схема работы индуктивного измерительного прибора, основанного на изменении индуктивности, вызываемого изменением воздушного зазора между катушками и якорем. Прибор состоит из отсчетного устройства I и выносного преобразователя 6. Якорь 8 подвешен на плоской пружине между полюсами магнитов 5 и 7. Катушки электромагнитов включены в мост, питаемый переменным током через трансформатор 3 и стабилизатор напряжения 2. Перемещение якоря под действием измерительного стержня 4 вызывает изменение зазоров, а следовательно, и индуктивности катушек.  [c.93]

Трансформатор, входящий в состав сварочного аппарата типа СТЭ, представляет собой однофазный понижающий трансформатор с постоянным напряжением на вторичной обмотке, с естественным воздушным охлаждением (фиг. 27).  [c.286]

Но хотя преимущества централизованной выработки электроэнергии стали очевидными еще в конце XIX в,, укрупнение электростанций было процессом постепенным. Наряду с мощными фабриками электричества долгое время продолжали существовать многочисленные мелкие электростанции. Они отпускали энергию потребителям через кабельные и воздушные сети на генераторном напряжении. Например, многие гидроэлектростанции Швеции и Норвегии, снабжавшие энергией близлежащие (на расстоянии не более 4—5 км) электрохимические и электрометаллургические заводы, не имели повысительных трансформаторов и работали при напряжении от 3 тыс. до И тыс. В [15, с. 89]. Перед первой мировой войной Лондон, например, получал электроэнергию от многих десятков электростанций [16].  [c.73]

Над мостами часто висят дорожные знаки с надписями не свыше стольких-то тонн. Ибо каждый мост рассчитан на какую-то предельную нагрузку. Причем эта нагрузка считается сосредоточенной вся она обычно передается на мост через несколько точек, соответствующих числу колес прицепа или грузовика. Если же нагрузку распределить равномерно, мост выдержит гораздо больше. Этим обстоятельством воспользовались английские инженеры-энергетики. Им потребовалось привезти в район энергетического строительства тяжелые трансформаторы, вышки электропередач и другое оборудование, вес которого существенно превышал грузоподъемность старых английских мостов. Был построен специальный колесный транспортер на воздушной подушке, представляющий собой платформу длиной 11 метров с расположенным под нею мощным воздушным вентилятором. Обычно транспортер движется на колесах со скоростью 30 километров в час, но, въезжая на мост, он при-  [c.183]

Трансформаторы небольших мощностей выполняются также сухими, т. е. с естественным воздушным охлаждением.  [c.393]

Трансформаторы ТБ и ТПБ применяются для освещения и сигнализации. Исполнение сухое, с естественным воздушным охлаждением. Технические данные приведены в табл. 6.  [c.482]

Сварочные выпрямители для многопостового питания обладают предельно жесткой характеристикой. Трансформатор выпрямителя — трехфаапьпг, с нормальныдг рассеянием. Выпрямительные блоки собирают из кремниевых вентилей с принудительным воздушным охлаждением.  [c.134]

При работе трансформатора основной магнитный поток Фо, создаваемый первичной и вторичной обмотками, замыкается через магннтопровод 3. Часть магнитного потока ответвляется и замыкается вокруг обмоток через воздушное пространство, образуя потоки рассеяния и s2- Потоки рассеяния индуктируют в обмотках электродвижущую силу, противоположную основному напряжению. С увеличением сварочного тока увеличиваются потоки рассеяния и, следовательно, возрастает индуктивное сопротивление вторичной обмотки, что и создает внешнюю падающую характеристику трансформатора.  [c.189]

Идеальным трансформатором называется воздушный трансформатор, которому приписываются следующие свойства при любых условиях отношение первая ного напряокения к вторичному на зажимах разно отношению вторичного тока к первичному и определяется коэффициентом трансформации идеальный трансформатор не имеет потерь энергии и при разомкнутой вторичной обмотке через его первичную обмотку ток не проходит.[c.213]

Емкость образца изоляционного материала должна находиться в пределах 40 пФ — 0,02 мкФ, причем может быть измерен тангенс угла потерь от 10 до 1. Питание моста должно производиться от источника синусоидального напряжения частотой 50 Гц. Установка рассчитана для эксплуатации при температуре воздуха 10—30 °С и влажности до 80%. Основная погрешность в условиях нормальной температуры при измерении емкости не превосходит 0,5% (но не менее 5 пФ), а при измерении tg б — не более 0,015 tg б при напряжении 3—10 кВ. Чувствительность вибрационного гальванометра с усилителем, используемым для уравновешивания моста, составляет 5-10 В/мм. При необходимости рабочее напряжение может быть повышено до 35 кВ. В этом случае эталонный воздушный конденсатор и повышающий трансформатор должны быть заменены другими, рассчитанными на это иаиряжение (конденсатором Р-55 и трансформатором НОМ-35).  [c.56]

На радиочастотах используются воздушные трансфюрматоры, имеющие одновитковую вторичную обмотку из медного листа, а внутри нее — много-витковую первичную спираль. Трансфюрматоры просты по конструкции и поставляются сов.честно с генератором. Регулирование тр че предусмотрено (только смена обмотки), КПД зависит от сопротивления и коэффициента мощности нагрузки и при os (pj— 0,05 составляет 75—85%. Основной недостаток воздушных трансформаторов — большая собственная реактивная. мощность. Отношение реактивных мощностей на входе и в нагрузке равно 3—5, что приводит к завышению мощности конденсаторной батареи и к добавочным потеря.м в контурах. В. мощных установках высокочастотной сварки используются трансформаторы с неза.мкнутым магнитопроводом из ферритовых стержней [42]. Трансформаторы с ферритовым магнитопроводом более чувствительны к изменению сопротивления нагрузки и дают наилучший эффект при работе на примерно постоянную нагрузку, что и имеет место в установках непрерывной сварки.  [c.171]


На передней панели нагрузочного блока расположены выводные шины воздушного понизительного (закалочного) трансформатора, к которым подключается закалочный индуктор. Коэффициент трансформации воздушного трансформатора постоянный. Генератор, построенный по двухконтурнон схеме с плавно-регулируемой связью между контура.ми, позволяет регулировать мощность, передаваемую в деталь.  [c.36]

Из полистирола могут -быть изготовлены ламповые панели, каркасы катушек, основания для воздушных конденсаторов, изоляционные детали переключателей диапазона, работающих на высокой частоте, проходные и опорные изоляторы антенны, пропиточные н покровные компаунды для дросселей и трансформаторов, катушек нн-дуК тивностн коптуров высокой и промежуточной частоты. Полистирол применяется для изоляции высокочастотных кабелей, где требуется малая емкость и малый коэффициент затухания. Из пленки изготовляются ВЧ контурные конденсаторы.  [c.74]

Картон в основном отличается от бумаги болыней толщиной. Электроизоляционные картоны изготовляются двух типов воздушные более твердые и упругие, предназначенные для рабопы на воздухе (прокладки для пазов электрических машин, каркасы катушек, шайбы), и масляные — более рыхлой структуры и более мягкие, предназначаемые в основном для работы в трансформаторном масле (например, в изоляции маслонаполненных трансформаторов). Лксляные картоны хорошо пропитываются маслом и в пропитанном виде имеют высокую электрическую прочность. В рулонах выпускаются только наиболее тонкие электроизоляционные картоны. Обычно же картоны (употребительные толщины — до 3 мм, в отдельных случаях выше) выпускаются в листах. Электроизоляционные картоны изготовляются из древесной или хлопковой целлюлозы.  [c.144]

В послевоенные годы развертывается дальнейшая автоматизация энергосистем. Автоматические устройства для включения резервных трансформаторов и линий передач (АВР), применявшиеся в отдельных] случаях еще до войны, находят широкое распространение. С 1945г. стало обязательным трехфазное автоматическое повторное включение (АПВ) для всех воздушных линий напряжением 35 кв и выше, в некоторых случаях стали применять их пофазное отключение и повторное включение. С 1950 г. началось массовое внедрение самосинхронизации генераторов при включении. Значительный размах получили комплексная автоматизация и телемеханизация гидростанций (на каскаде гидростанций Узбек-энерго осуществлено к 1949 г., на Широковской гидростанции — в 1950 г., на Храмской — в 1951 г.). Управление работой этих станций стало осуществляться с центрального диспетчерского пункта [14, 31].  [c.26]

Работа приборов бесконтактного типа основана на изменении индуктивного сопротивления катушек дифференциального трансформатора при изменении зазора между сердечниками катушек и якорем. В них якорь I, соединенный с рычагом 2, располагается между сердечниками 3 м. 4 дифференциального трансформатора. Величина воздушного зазора регулируется в пределах от О до 2 мм. Первичные обмотки и намотаны на средних стержнях и включены последовательно во вторичную обмотку питающего трансформатора ПТ. Вторичные обмотки З Л 4 дифференциального трансформатора последовательно соединены с первичной обмоткой трансформатора управления ТрУ1. Вторичные обмотки ТрУ2 и ТрУЗ включены после-  [c.308]

Электрическая часть прибора состоит из преобразователя с алмазной иглой I, электронного блока 5 с показывающим 6 и записывающим 7 приборами. Магнитная система преобразователя состоит из сдвоенного Ш-образного сердечника 9 с двумя катушками 2. Катушки преобразователя и две половины первичной обмотки дифференциального трансформатора 4 образуют балансный мост, питание которого осуществляется от генератора звуковой частоты 3. При перемещении преобразователя относительно контролируемой поверхности (осуществляемого с помощью привода, состоящего из электродвигателя и коробки передач) алмазная игла, ощупывая неровности контролируемой поверхности, совёршает колебания и приводит в колебательное движение якорь 10. Колебание якоря (относительно неподвижной призмы 8) меняет воздушные зазоры между якорем и сердечником, вследствие чего изменяется индуктивность катушек 2, нарушается равновесие моста и во вторичной обмотке  [c. 125]

Трансформатор СТХ, предложенный проф. К. К. Хреновым, выполнен по схеме СТН с согласным включением обмоток, (фиг. 34). Отличается по конструкции от СТН наличием воздушных промежутков в среднем ярме, усиливающих действие реактора. Регулирование тока— поворотом подвижного пакета верхнего ярма при повороте пакета из горизонтального в вертикальное положение ток меняется от минимального до м ак симального значения. Грубая регулировка тока производится путём переключения катушек реактора. Трансформатор СТХ даёт экономию в меди по сравнению с трансформатором той же мощности типа СТЭ на ЗОфо, а в железе — на 20,5 фо-  [c.288]

Тепло выделяется в канале и благодаря интенсивной циркуляции металла передаётся в шахту. Первичная обмотка трансформатора и сердечник охлаждаются воздушным дутьём. Подовый камень, изготовляемый из специальной массы, обладает очень высокой стойкостью (до 2000—3000 плавок). Шахта футеруется шамотным кирпичом. Печь-накло-  [c.164]

Трансформаторы выполняются с большим числом выводов от вторичной обмотки для пуска и регулирования скорости двигателей. Преимущественно применяются трансформаторы броневого типа с циркуляционным масляным охлаждением и с интенсивным воздушным охлаждением масла в отдельных или пристроенных к трансформатору трубчатых охладителях. Применяются также безмасляныс трансформаторы с непосредственным принудительным воздушным охлаждением обмоток.  [c.422]

Эти вредные колебания могут быть устранены применением стабилизирующих трансформаторов, которые являются дифференциаторами электрического напряжения, подаваемого на первичную обмотку. Со вторичной обмотки снимается выходное наприжение, пропорциональное первой производной от входного напряжения. Однако, чтобы вторичное напряжение его было пропорционально производной первичного напряжения, необходимо выполнить магнитопровод с боль-Ц им воздушным зазором й в качестве  [c.491]

Магнитная схема датчика (фиг. 58) состоит из сдвоенного П-образного сердечника 1 с двумя катушками 2. Катушки датчика и две половины первичной обмотки дифференциального трансформатора 3 образуют мост. Питание моста осуществляется от звукового генератора 4. Магнитная цепь сердечника 1 замыкается якорем 5, который может совершать колебательное движение на призме 6. С якорем 5 жестко связана игла 7, ощупывающая измеряемую поверхность. В нейтральном положении якоря, при равенстве воздушных зазоров обеих магнитных систем, напряжение на вторичной обмотке трансформатора 3 равно нулю. При отклонении якоря от нейтрали на вторичной обмотке трансформатора появ-  [c.153]


Воздушный трансформатор - это... Что такое Воздушный трансформатор?

  • воздушный трансформатор — Сухой негерметичный трансформатор, в котором основной изолирующей и охлаждающей средой служит атмосферный воздух [ГОСТ 16110 82] Параллельные тексты EN RU Air insulated transformers These types are of limited use, because their specific… …   Справочник технического переводчика

  • Воздушный трансформатор — 2.15. Воздушный трансформатор Сухой негерметичный трансформатор, в котором основной изолирующей и охлаждающей средой служит атмосферный воздух Источник: ГОСТ 16110 82: Трансформаторы силовые. Термины и определения оригинал документа …   Словарь-справочник терминов нормативно-технической документации

  • Трансформатор воздушный — – сухой негерметичный трансформатор, в котором основной изолирующей и охлаждающей средой служит атмосферный воздух. [ГОСТ 16110 82] Рубрика термина: Энергетическое оборудование Рубрики энциклопедии: Абразивное оборудование, Абразивы, Ав …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Трансформатор Тесла — Разряды с провода на терминале Трансформатор Тесла, также катушка Тесла[1] (англ.  …   Википедия

  • ГОСТ 16110-82: Трансформаторы силовые. Термины и определения — Терминология ГОСТ 16110 82: Трансформаторы силовые. Термины и определения оригинал документа: 8.2. Аварийный режим трансформатора Режим работы, при котором напряжение или ток обмотки, или части обмотки таковы, что при достаточной… …   Словарь-справочник терминов нормативно-технической документации

  • Энергетическое оборудование — Термины рубрики: Энергетическое оборудование Аварийное освещение Аварийный режим трансформатора Аварийный режим электроснабжения …   Энциклопедия терминов, определений и пояснений строительных материалов

  • Левитрон — …   Википедия

  • ВТС — Верховный тайный совет России видеотелефонная связь виртуальный терминал сети военно техническое снабжение военно техническое сотрудничество военно топографическая служба воздушный трансформатор связи Всероссийский театральный синдика… …   Словарь сокращений русского языка

  • ВТС — воздушный трансформатор связи связь Словари: Словарь сокращений и аббревиатур армии и спецслужб. Сост. А. А. Щелоков. М.: ООО «Издательство АСТ», ЗАО «Издательский дом Гелеос», 2003. 318 с., С. Фадеев. Словарь сокращений современного русского… …   Словарь сокращений и аббревиатур

  • ГОСТ 30030-93: Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования — Терминология ГОСТ 30030 93: Трансформаторы разделительные и безопасные разделительные трансформаторы. Технические требования оригинал документа: 2.2. Безопасное сверхнизкое напряжение напряжение в цепи, электрически отделенной от питающей сети… …   Словарь-справочник терминов нормативно-технической документации

  • Воздушный трансформатор своими руками

    Трансформатор, вообще, представляет собой аппарат, предназначенный для преобразования посредством магнитного поля электрической энергии переменного тока одного напряжения в электрическую энергию переменного тока другого напряжения при условии сохранения неизменной частоты. Они строятся на базе индуктивно-связанных катушек, надетых на общий сердечник (рис.8.1). У воздушного трансформатора сердечник неферромагнитный.

    Обмотка трансформатора, подключенная к источнику с напряжением u 1 , называется первичной обмоткой, а обмотка, к которой подключается нагрузка Z н , называется вторичной обмоткой. Число витков первичной обмотки обозначим через w 1 , а число витков вторичной обмотки — через w 2 .

    При подключении первичной обмотки к источнику в последней появляется ток , создающий магнитный поток Ф 11 . Часть этого потока Ф м1 , называемая потоком взаимоиндукции первичной обмотки, пронизывает витки вторичной обмотки и обуславливает появление ЭДС в витках вторичной обмотки. Под действием этой ЭДС в цепи нагрузки появляется ток , создающий поток вторичной обмотки Ф 22 . Часть потока, создаваемого током — Ф м2 , пронизывает витки первичной обмотки, замыкаясь встречно потоку Ф м1 первичной обмотки /в соответствии с принципом Ленца/, обуславливающим ЭДС и ток . Таким образом, первичную и вторичную обмотки трансформатора можно рассматривать как две индуктивно-связанные и встречно включенные катушки.

    Основные уравнения и векторная диаграмма воздушного трансформатора

    Поскольку первичная и вторичная обмотки трансформатора с параметрами соответственно R 1 ,L 1 и R 2 ,L 2 представляют собой 2 индуктивно связанные и встречно включенные катушки, уравнения Кирхгофа, составленные для цепей первичной и вторичной обмоток можно записать в следующем виде

    ,

    где u R1 , u R1 — напряжения на активных сопротивлениях первичной и вторичной обмоток трансформатора, u L1 , u L2 — напряжения на индуктивностях первичной и вторичной обмоток, u м12 — напряжение взаимоиндукции в первичной обмотке, обусловленное током вторичной обмотки, u м21 — напряжение взаимоиндукции во вторичной обмотке, обусловленное током первичной обмотки, u 2 — напряжение на нагрузке.

    Поскольку ток во вторичной обмотке обусловлен напряжением взаимоиндукции u м21 , то это слагаемое во втором уравнении целесообразно перенести в левую часть и записать систему в виде

    . (8.1)

    Если напряжение на первичной обмотке трансформатора синусои-дально, то систему (8.1) можно записать в комплексной форме

    (8.2)

    Графической интерпретацией системы (8.2) является векторная диаг-рамма воздушного трансформатора, представленная на рис. 8.2.

    При построении диаграммы считаются заданными векторы тока и напряжения на нагрузке , . Данная диаграмма соответствует активно-индуктивной нагрузке. Диаграмма строится в следующем порядке:

    (r) (r) (r) (r) (r) (r) (r) (r) (r) (r)

    Входное сопротивление трансформатора.

    Вводя понятия комплексного сопротивления первичной обмотки

    Z 1 =R 1 +j w L 1 , комплексного сопротивления вторичной обмотки Z 2 =R 2 +j w L 2 и комплексного сопротивления нагрузки Z н , систему (8.2) запишем в виде

    (8.3)

    Находя из второго уравнения системы (8.3) ток

    и подставляя его в первое уравнение системы, получим

    .

    Из последнего выражения найдем входное сопротивление трансформатора в виде

    = Z 1 + Z вн .

    Следовательно, входное сопротивление трансформатора можно представить суммой 2 составляющих : комплексного сопротивления соб-ственно первичной обмотки трансформатора Z 1 и комплексного сопро-тивления Z вн , вносимого из вторичной цепи трансформатора в первичную. Именно изменением этой составляющей можно объяснить изменение тока первичной обмотки трансформатора с изменением его нагрузки.

    Уравнения электрического состояния воздушного трансформатора.

    В силу того , что поток Ф 11 , создаваемый током первичной обмотки трансформатора имеет 2 составляющие, т.е. Ф 11 = Ф s 1 +Ф м1 , индуктивность первичной обмотки также можно представить в виде суммы двух составляющих L 1 = L s 1 +L м1 первая из которых обусловлена потоком рассеяния первичной обмотки и называется индуктивностью рассеяния первичной обмотки L s 1 , а вторая L м1 обусловлена потоком взаимоиндукции первичной обмотки — Ф м1 и определяется выражением

    L м1 = Ф м1 w 1 / i 1 = ( i 1 w 1 l м )w 1 w 2 /( i 1 w 2 )= (w 1 / w 2 )M.

    Рассуждая аналогично, индуктивность вторичной обмотки также можно представить в виде суммы двух составляющих L 2 = L s 2 +L м2 , где

    L м2 = Ф м2 w 2 / i 2 = ( i 2 w 2 l м )w 2 w 1 /( i 2 w 1 )= (w 2 / w 1 )M.

    С учетом сказанного систему уравнений (8.2) можно привести к следующему виду

    . (8.4)

    Введем понятие результирующего потока взаимоиндукции /или рабочего потока/ трансформатора. Это результирующий поток, пронизывающий как первичную, так и вторичную обмотки трансформатора. Мгновенное значение этого потока равно

    Ф м = Ф м1 — Ф м2 = ( i 1 w 1 l м )- ( i 2 w 2 l м )= i 1 M/w 2 — i 2 M/w 1 ,

    Следовательно, ЭДС e 1 и e 2 , наводимые рабочим потоком транс-форматора в витках первичной и вторичной обмоток можно представить в виде

    ,

    ,

    или в комплексной форме

    ,

    .

    Тогда систему уравнений электрического состояния трансформатора (8.4) можно переписать в виде

    , (8.5)

    Поскольку рабочий поток трансформатора синусоидален

    ,

    то мгновенные значения ЭДС могут быть определены как

    ,

    .

    Таким образом, ЭДС e 1 и e 2 имеют одинаковую начальную фазу и отстают от рабочего потока на 90 эл. градусов. Действующие значения ЭДС соответственно равны

    ,

    ,

    где — частота питающей сети Ф m — амплитуда рабочего потока трансформатора.

    Отношение ЭДС, наводимых рабочим потоком в витках первичной и вторичной обмоток трансформатора, называется коэффициентом трансфор-мации

    .

    Схема замещения трансформатора и приведение его параметров

    При расчете цепей с трансформатором широко используются схемы замещения, при переходе к которым действительные трансформаторные связи /электромагнитные/ заменяются электрическими связями. Эти схемы удобны для аналитического исследования установившегося и переходных режимов в трансформаторе. Схемы составляются таким образом, чтобы их токи и напряжения описывались теми же уравнениями, что и в реальном трансформаторе.

    Для обоснования схемы рассмотрим трансформатор с числом витков первичной обмотки равным числу витков вторичной обмотки , то есть . Для такого трансформатора система (8.4) может быть записана в виде

    Нетрудно видеть, что в этом случае . Такая система представляет собой систему уравнений Кирхгофа для электрической цепи, приведенной на рис.8.3, которую можно считать схемой замещения трансформатора для случая, если w 1 =w 2 .

    Если число витков первичной и вторичной обмоток различно, то осуществляют приведение параметров трансформатора.

    Приведением параметров трансформатора называется операция условной замены действительной вторичной обмотки с числом витков фиктивной вторичной обмоткой с числом витков

    таким образом, чтобы физические процессы в приведенном трансформаторе оставались такими же, как и в реальном.

    В силу того, что w 2 ‘=w 1 , то , где — ЭДС вторичной обмотки реального трансформатора.

    Намагничивающие силы вторичной обмотки реального и приведенного трансформатора должны быть одинаковы, то есть i 2 w 2 = i ‘ 2 w’ 2 .

    Следовательно, i ‘ 2 = i 2 w 2 /w’ 2 == i 2 /k, где i ‘ 2 — приведенный ток вторичной обмотки трансформатора.

    Полные электромагнитные мощности в нагрузке реального и приве-денного трансформатора должны быть одинаковы, то есть U 2 I 2 = U 2 ‘I 2 ‘ Следовательно, U 2 ‘= U 2 I 2 /I 2 ‘= U 2 k, где U 2 ‘ — приведенное напряжение на нагрузке.

    На основе равенства электрических потерь мощности во вторичных обмотках реального и приведенного трансформатора I 2 2 R 2 = I 2 ‘ 2 R 2 ‘, находим

    R 2 ‘=(I 2 2 /I 2 ‘ 2 )R 2 =k 2 R 2 , где R 2 ‘ — приведенное активное сопротивление вторичной обмотки.

    На основе равенства реактивных мощностей в инуктивностях рассеяния реального и приведенного трансформатора I 2 2 X 2 s = I 2 ‘ 2 X 2 s ‘ нахо-дим X 2 s ‘ =(I 2 2 /I 2 ‘ 2 ) X 2 s = k 2 X 2 s или w L 2 s ‘ =(I 2 2 /I 2 ‘ 2 ) w L 2 s = k 2 w L 2 s , где L 2 s ‘ — приведенная индуктивность рассеяния вторичной обмотки трансформатора.

    Приведение параметров нагрузки осуществляется аналогично, т.е.

    R н ‘ = R н k 2 , L н ‘ = L н k 2 , C н ‘ = C н /k2.

    На схеме (рис.8.3) в скобках приведены условные обозначения элементов приведенного трансформатора.

    Под идеальным или идеализированным трансформатором понимают трансформатор, у которого отсутствуют потери энергии на нагрев обмоток и потоки рассеяния обмоток. Поскольку для такого трансформатора R 1 =R 2 =0 и L s 1 = L s 2 =0, то схема замещения его имеет вид, представленный на рис. 8.4. Входное сопротивление трансформатора определяется по формуле

    .

    При w M>> Zн Z вх =Z’ н =к 2 Z н .

    Следовательно, идеальный трансформатор, включенный между нагрузкой и источником электроэнергии изменяет сопротивление нагрузки пропорционально квадрату коэффициента трансформации без изменения угла. Это свойство практически используется в различных областях техники /электротехники, проводной связи, радио и т.п./ для согласования сопротивлений нагрузки и источника.

    Всем привет!
    Сегодня мы рассмотрим один интересный,но достаточно просто способ передачи электрической энергии,а именно мы будем делать-маломощный, воздушный трансформатор!

    Нам понадобится:
    1. Световой диод
    2. Медная проволока (

    0.2мм )
    3. Транзистор ( 2N3904 или KT315 )
    4. Источник питания (Батарейка или Блок питания)

    Это всё что нам понадобится!


    Давайте начинать! Проволоку необходимо намотать на окружность, радиусом примерно 4 см, необходимо намотать 90 витков, эта катушка для светодиода, просто подсоединяем первый провод катушки к плюсу, а второй провод к минусу, полярность здесь не важна!

    Теперь наматываем основную катушку, с тем же диаметром! Вначале наматываем 60 витков, а потом 30 витков, как показанно на схеме!

    Дальше паяем всё по схеме, и вот что получилось.


    ВНИМАНИЕ.
    Для того чтобы схема заработала,необходимо докаснуться металическим предметом,до среднего контакта,это если у вас транзистор как у меня,если вы используете КТ315,то докаснитесь базы транзистора (воспользуйтесь документацией).

    Вот такая интересная штуковина получилась, если по эксперементировать с количеством витков и их радиусом, то скорей всего можно добиться большей дальности, т.к этот вариант передаёт энергию примерно на 10 см.

    Я надеюсь вам понравилось, Спасибо за внимание!

    Воздушный трансформатор представляет собой прибор для преобразования параметров электрического тока при отсутствии непосредственного контакта между составными частями. Другими словами, передача энергии производится беспроводным способом, через воздух.

    Принцип действия

    Поскольку воздушная среда при обычных условиях (нормальная влажность, отсутствие разнозаряженных ионов) – плохой проводник тока, то использование воздушных трансформаторов в качестве источников повышенного тока или напряжения малоэффективно. Иное дело – преобразование частоты переменного тока, где не требуются значительные энергетические затраты. Поэтому рассматриваемые устройства предназначаются для передачи токов разной частоты во время трансляции радиосигналов.

    По схеме действия воздушный трансформатор – это устройство с условным воздушным «сердечником» – зазором, который разделяет первичную и вторичную обмотки. Для стабильности такого зазора проволочные обмотки наматываются на прямоугольную основу из конденсаторного картона или другого изолятора, ввиду чего основной токопроводящей средой является воздух.

    Классификация разновидностей

    Все виды воздушных трансформаторов сводятся к двум группам:

    • Импедансные, используемые для согласования значений падения напряжения у источника и потребителя нагрузки с целью обеспечения наиболее эффективной передачи энергии;
    • Изолирующие, которые применяются по соображениям безопасности для изоляции части оборудования от источника энергии.

    В воздушных трансформаторах все токи считаются возбуждающими. Они индуцируют вторичное напряжение, значение которого сравнимо с общей индуктивностью электрической системы. Поэтому материал основы сердечника отличается наивысшими показателями магнитной проницаемости. К таким материалам относят также стекло, фарфор, слюда, некоторые виды пластмассы.

    Однако только электроизоляционный картон ГОСТ 2824-86 отличается благоприятным сочетанием показателей прочности (электрической и механической), плотности и стойкости к перепадам влажности окружающей среды.

    Устройство

    В трансформаторах сердечник используется с целью ограничения магнитного потока и усиления связи между первичной и вторичной обмотками. Во всех конструкциях воздушных трансформаторов применение диамагнитных материалов обеспечивает отсутствие гистерезисных и вихревых потерь и искажений электромагнитного поля, поскольку это приводит к ухудшению качества радиосигнала.

    В дополнение к бесшумной работе беспроводные трансформаторы отличаются ещё и малым весом. Именно поэтому этот тип трансформатора подходит для портативных, легких электронных и высокочастотных устройств.

    По исполнению сердечника воздушные трансформаторы подразделяют на цилиндрические и тороидальные. Правильный выбор материала сердечника обеспечивает изделиям:

    1. Усиление магнитного поля.
    2. Высокий КПД устройства.
    3. Отсутствие потерь мощности при трансформации.
    4. Стабильность соотношения первичного напряжения ко вторичному.

    Как изготовить и собрать воздушный трансформатор

    Предварительно определяются с материалом сердечника. Используя электротехнический картон, необходимо, чтобы его рабочие характеристики соответствовали следующим нормам ГОСТ 2824-86:

    • Толщине, мм, не менее – 2,0…2,5.
    • Плотности, г/см 3 , не менее – 1,0…1,15.
    • Пределу прочности на растяжение, МПа, не менее – 105…110.
    • Пределу прочности на изгиб, МПа, не менее – 35…40.
    • Электрической прочности, кВ/мм, не менее – 11…12.
    • Относительной влажности, % – 8±2.

    В случае использования других материалов их физико-механические характеристики должны быть не ниже перечисленных выше.

    Катушки изолированной медной проволоки наматываются на пластиковую трубку или полый тор. Для принятой конфигурации сердечника его момент сопротивления принимают наибольшим при заданном внешнем размере поперечного сечения: это обеспечивает обмотке необходимую механическую поддержку. Медная обмотка вокруг тора или цилиндра может, при необходимости, выноситься на разные точки, откуда и снимается вторичное напряжение.

    Иногда, с целью поддержания в схеме настройки постоянного резонанса, к обмотке дополнительно подключается конденсатор. Магнитный поток протекает через воздух, окружающий обмотку, и воздух, имеющийся внутри полого сердечника.

    Для правильного согласования значений падения напряжения поверх основной медной обмотки наматывается еще и защитная обмотка. Ее соединяют с антенными приемниками и должным образом заземляют.

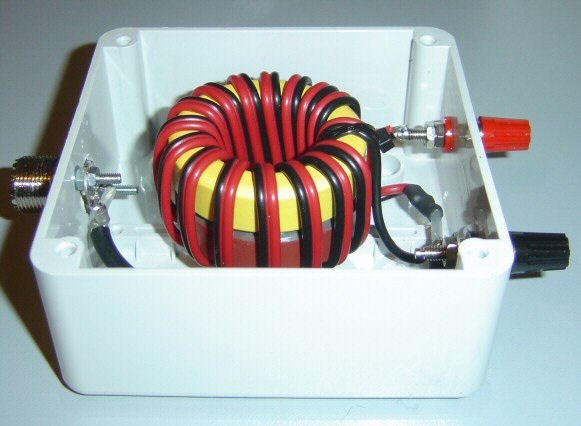

    Тороидальные сердечники имеют преимущество перед цилиндрическими, поскольку влияние блуждающей связи здесь минимально. Воздушные трансформаторы такого исполнения используются в особо высокочастотных приложениях.

    Охлаждение трансформаторов. Масляный/воздушный типы охлаждения трансформатора

    Современные силовые трансформаторы имеют достаточно высокий КПД – 97-98%. Но часть мощности теряется из-за сопротивления материала обмоток и сердечника. Эти потери тратятся на нагревание. Чтобы трансформатор работал исправно, производители оборудуют систему охлаждения его рабочей части. Чем мощнее оборудование, тем более интенсивного охлаждения оно требует.

    Типы систем охлаждения трансформаторов

    Тепло работающего трансформатора может отводиться в воздушную среду или масло. Отсюда и название систем охлаждения: воздушное и масляное.

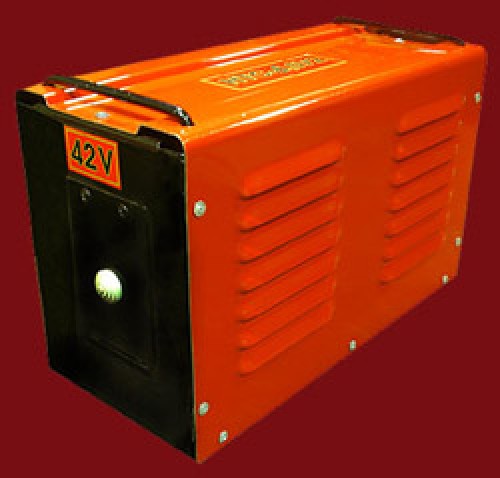

    Воздушное охлаждение трансформатора

    При воздушном охлаждении тепло от работающего трансформатора отводится непосредственно в окружающую среду.

    Виды воздушного охлаждения:

    • естественное – нагретый воздух движется от трансформатора естественным путем;
    • с дутьем – нагретый воздух принудительно отводится вентилятором.

    Такая система не дает интенсивного охлаждения, поэтому применяется для трансформаторов мощностью не более 1600 кВА с номинальным напряжением 15 кВ.

    Условные обозначения трансформаторов с воздушным охлаждением (сухих трансформаторов):

    С – естественное воздушное охлаждение трансформатора без кожуха;

    СЗ – естественное воздушное охлаждение трансформатора с кожухом;

    СГ – естественное воздушное охлаждение трансформатора в герметичном исполнении;

    СД – принудительное воздушное охлаждение.

    Трансформаторы с масляным охлаждением

    Масляное охлаждение бывает:

    естественное;

    естественное с дутьем;

    принудительное – с направленным движением масла;

    принудительное с дутьем;

    принудительное масляно-водяное.



    Естественное масляное охлаждение

    В таком трансформаторе обмотки погружены в масляный бак. Все тепло от магнитопровода и обмоток передается маслу. Оно течет по баку и радиаторным трубам и отдает тепло в окружающий воздух.

    Чтобы трансформатор охлаждался интенсивнее, производители делают стенки бака гофрированными, добавляют в конструкцию трубы или радиаторы. Системой естественного масляного охлаждения комплектуются трансформаторы мощностью до 16000 кВА. Маркируют такие трансформаторы буквой «М».

    Естественное масляное охлаждение с дутьем

    При таком типе охлаждения на охладители и радиаторы трансформатора устанавливают вентилятор. Он забирает холодный воздух снизу и обдувает им нагретую часть трансформатора. При этом многие модели снабжены датчиком автоматического отключения дутья, когда нагрузка на трансформатор небольшая. Это тип дает достаточно интенсивное охлаждение, поэтому применяется для оборудования мощностью до 80000 кВА. Обозначаются такие трансформаторы буквами МД.

    Принудительное охлаждение с дутьем

    Эта система способна эффективно охлаждать оборудование мощностью 63000 кВА и выше. Она представляет собой охладитель – это тонкие трубки, в которые масло загоняет специальный насос. А снаружи на трубки дует вентилятор. Монтируют такую систему на одном фундаменте с трансформатором или на отдельном – рядом с баком. При маркировке трансформаторы с таким типом охлаждения обозначают «ДЦ».

    Схема охладителя системы ДЦ

    1 – бак трансформатора, 2 – электронасос, 3 – адсорбный фильтр, 4 – охладитель, 5 – вентиляторы обдува

    Принудительное масляно-водяное охлаждение

    Масляно-водяное охлаждение имеет то же устройство, что и принудительное масляное с дутьем. Но охладитель состоит из трубок с водой, а между ними движется масло. Вода и масло в системе охладителя не смешиваются благодаря разнице в давлении – давление масла должно быть минимум на 0,02 Мпа больше.

    Мы перечислили основные виды охлаждения в трансформаторе от простых до наиболее эффективных. Выбор типа охлаждения напрямую зависит от мощности трансформатора, термостойкости изоляции и нагрузок. Если у вас есть сомнения по поводу выбора системы охлаждения, мы рекомендуем обращаться непосредственно к производителю или к его официальному дистрибьютеру в вашем регионе.

    Трансформаторы тока с воздушным зазором Текст научной статьи по специальности «Электротехника, электронная техника, информационные технологии»

    йзвес тйя

    ТОМСКОГО ОРДЕНА ТРУДОВОГО КРАСНОГО ЗНАМЕНИ ПОЛИТЕХНИЧЕСКОГО Том 70, вып. 2 ИНСТИТУТА имени С. М. КИРОВА 1951 г.

    ТРАНСФОРМАТОРЫ ТОКА С ВОЗДУШНЫМ ЗАЗОРОМ

    и. д. кутявин

    Трансформаторы тока с воздушным зазором в пределах индукции в сердечнике до 8000—10000 гаусс имеют постоянную погрешность, так-как основная часть намагничивающих ампервитков приходится на долю воздушного зазора, имеющего постоянное магнитное сопротивление. Наличие воздушного зазора у сердечников трансформаторов тока может устранить также влияние на их работу остаточного магнетизма и насыщения железа.

    Трансформаторы тока с указанными свойствами могут найти применение для некоторых релейных защит (для диференциальных, дистанционных и т. д.), для которых желательно иметь одинаковую точность замера электрической величины при всех режимах работы.

    Автором исследована возможность применения подобных трансформаторов для диференциальной защиты шин, в результате чего установлено, что это мероприятие может в несколько раз повысить чувствительность данной защиты и упростить её настройку.

    В качестве трансформаторов с воздушным зазором можно использовать нормальные серийные трансформаторы тока типа ТПОФ, ТПШФ, ТВ и ТФН, в сердечнике которых должен быть сделан воздушный зазор такой величины, чтобы индукция в железе не превышала 8000—10000 гаусс. Ниже приводятся элементы расчета величины воздушного зазора описываемых трансформаторов для диференциальной защиты шин.

    1. Определение воздушного зазора трансформаторов для диференциальной защиты шин с равновесием токов

    За основу расчета приняты следующие положения:

    1) расчетным режимом является сквозное короткое замыкание с наибольшей апериодической составляющей тока;

    2) расчету подлежит трансформатор тока, проводящий наибольший ток короткого замыкания;

    3) погрешность трансформатора в трансформации периодической составляющей тока при расчетном режиме не должна превышать заданной величины, например, /С=0,05—0Д0;

    4) при устройстве воздушного зазора у нормальных трансформаторов тока сохраняется сечение сердечника д, число витков обмоток и сопротивление вторичной обмотки. Эти величины при определении воздушного зазора могут считаться заданными и могут быть взяты по заводским данным.

    Для определения величины воздушного зазора необходимо найти максимальную амплитуду намагничивающего тока трансформатора при рас-

    четном режиме, для чего можно воспользоваться формулой А. Б. Чернина 1), имеющей следующий вид:

    П

    Vl I"

    Пт

    f

    Тг

    т.

    (1)

    где Г — сверхпереходный ток первичной цепи в амперах, пт— коэфициент трансформации трансформатора тока, Тх — постоянная времени первичной цепи и

    Т2 — постоянная времени цепи трансформатора, состоящей из сопротивлений гн и г2 (см. рис. 1).

    Первое слагаемое в квадратных скобках выражения (1) представляет относительную величину периодической составляющей намагничивающего

    пп

    i

    йп

    гп

    z„ iz.

    5J

    Рис. 1

    тока, а второе слагаемое—относительную величину полного апериодического тока.

    Однако для использования формулы (1) необходимо знать постоянную Т2, которая зависит от величины воздушного зазора трансформатора и поэтому может быть предварительно определена лишь косвенным путем. И

    . (6)

    СО Г2 0)Г2

    так как активное сопротивление ветви намагничивания трансформатора равно нулю.

    Величину воздушного зазора молено определить через максимальные ампервитки намагничивания из следующего выражения:

    W 2

    0,8 ВМд

    (7)

    где ги2 — вторичное число витков трансформатора и

    Вмд — максимально-допустимая индукция (8000—10000 гаусс).

    Выражение (1) дает величину намагничивающего тока, хорошо согласующегося с опытом. Так, например, на рис. 2 приведена осциллограмма, на которой кривая (1) представляет первичный сверхток, а кривая (2)—ток намагничивания трансформатора с воздушным зазором 2,5 мм. Постоянная времени Тх — 0,02 сек. Сопротивления: г* = 2,0 ома, х2 =0; г2 = 0,3 ома. Установившийся первичный ток 20 а эфф.Коэфициент трансформации трансформатора Пг~ 1.

    Вычисленная на основании (1) максимальная амплитуда намагничивающего тока составляет 13,4 а и установившийся эффективный ток—3 а, а по осциллограмме максимальная амплитуда 11,5 а и установившийся ток также 3 а.

    Пример расчета трансформатора. Для диференциальной защиты шин

    предполагается использовать втулочные трансформаторы типа ТВ, встроенные вМКП-160, с коэфициентом трансформации пт = 150= zv2, сечение сердечника # = 60 см2. Сопротивление вторичной обмотки х2 = 0,14 ома и г2 = 0,61 ома. Сопротивление соединительных проводов гп— 0,1 ома.

    314-0,71

    Максимальный намагничивающий ток трансформатора при расчетном режиме на основании (1):

    0.0067

    = _!_ + 0,0067-0,05"

    150 L 314-0,0067 V 0,05 /

    Величина воздушного зазора на основании (7)

    85*150

    — 85 а

    0,8-10000

    = 1,6 см.

    II. Определение воздушного зазора трансформаторов диференциальной защиты шин с равновесием э. д. с.

    В рассматриваемой схеме при сквозном первичном сверхтоке во вторичной цепи трансформаторов появляется только ток небаланса, размагничивающим действием которого можно пренебречь. Тогда первичный расчетный сверхток целиком будет являться намагничивающим током, поэтому необходимая величина воздушного зазора определяется весьма просто из следующего выражения:

    , ' . (8)

    0,8 Вмд

    где в числителе поставлены наибольшие мгновенные первичные ампер-витки при расчетном сверхтоке, а в знаменателе—максимально допустимая индукция.

    Для данных предыдущего примера, но для рассматриваемой схемы величина воздушного зазора на основании (8)

    2,55-7500 ----— 2,4 см.

    0,8-10000

    Сухие трансформаторы с воздушно-барьерной изоляцией «Nomex»

    Завод силовых трансформаторов «ПРОТОН» выпускает сухие силовые трансформаторы ТС и ТСЗ с воздушно-барьерной изоляцией класса Н (нагревостойкость до 180 градусов Цельсия), которые обладают более высокими показателями по перегрузочной способности по току и напряжению, по сравнению с другими видами трансформаторов. Данный тип трансформтаоров применяется в электрических установках, в которых возможны непредсказуемые флуктуации нагрузки: питание выпрямителей (инверторов), частотных преобразователей приводов (VFD), в подстанциях метрополитетена и железных дорог и так далее. Конструкция позволяет изготавливать трансформаторы ТСР (ТСЗР) и ТСРП(ТСЗРП) с расщепленными обмотками и многообмоточные трансформаторы для многоимпульсных выпрямителей (так называемые мультиобмоточные трансформаторы, или трансформтаоры для многопульсных или многоимпульсных приводов).

    Сухие трансформаторы ТС и ТСЗ «ПРОТОН» с изоляцией класса Н(180°С) удовлетворяют высоким противопожрным требованиям: применяемые материалы не поддерживают горение, а в случае пожара на подстанции не выделяют опасных веществ.

    Хотя на рынке сущестуют аналоги с так называемой псевдо-аналоги воздушно-барьерной изоляции (так называемый электролак – пропитка обмоток специальным лаком или наполнителями, в вакууме или без вакуума), преимущества сухих трансформаторов ТС и ТСЗ «ПРОТОН» обеспечиваются технологией настоящей воздушно-барьерной изоляции, когда между витками обмоток имеется видимый воздушный зазор. Только сочетание специальной изоляционной бумаги Nomex® и воздушного изоляционного интервала между витками обмоток помогает избежать концентрации электрического поля и уменьшить уровень частичных разрядов до минимума, поскольку электрические изоляционные параметры бумаги Nomex® и аналогичных материалов очень близки к таковым у воздуха. Основное преимущество – высочайшая способность к выдерживанию перегрева: класс нагревостойкости самой изоляции – C (220°C), то есть заведомо выше, чем у проводников обмоток с литой изоляцией или у подделок. При использовании Nomex®в обмотках с классом изоляции H (нагревостойкость до 180°C) такая технологическая хитрость позволяет получить трансформатор с высочайшей стойкостью к перегрузкам. Материал изоляции обладает высокой эластичностью, и практически не подвержен старению, что позволяет эксплуатировать трансформтаоры диапазоне температуры от -50°С до +50°С. Таким образом, сухие трансформаторы ТС и ТСЗ «ПРОТОН» с изоляцией класса Н(180°С) обладают возможностью перегрузки до 20% без дополнительного обдува обмоток практически неограниченное время, и способны выдерживать перегрузку до 40% в течение 3-х часов.

    Изоляция типа NOMEX и ее аналоги других производителй непроницаема для воды, пыли, соли, а также практически не подвержена старению, что делает трансформатор высоконадежным и безопасным. Конечно же, изоляция является пожаробезопасной.

    Вместо бумаги Nomex® концерна «Дюпон» допускается примерение аналогичного изоляционного материала другого производителя.

    Что такое трансформаторы с воздушным сердечником | Блог пользовательских катушек


    Антенные катушки, также известные как трансформаторы с воздушным сердечником, являются первичными трансформаторами, используемыми в различных типах электронных устройств радиосвязи и связи. Они хорошо известны своим использованием в небольших электронных приложениях, таких как радиопередача.

    Чем трансформаторы с воздушным сердечником отличаются от других типов?

    Работа трансформатора с воздушным сердечником основана на индукции между двумя магнитно связанными катушками или обмотками.Трансформатор состоит из первичной и вторичной обмоток.

    Катушки обычно изготавливаются из изолированной медной проволоки. Катушки намотаны на немагнитную поверхность, такую ​​как картон или пластиковая трубка. Есть определенные особенности, которые отличают трансформаторы с воздушным сердечником от других типов. Они не содержат железных или ферромагнитных сердечников. В отличие от электрических и силовых трансформаторов, сердечники которых используются для создания магнитного потока, трансформаторы с воздушным сердечником создают магнитный поток, используя обмотки и воздух, проходящий через них.

    Преимуществом этого является отсутствие искажений, потери качества сигнала и работы без шума. Также отсутствуют потери на гистерезис и вихревые токи. Отсутствие сердечника также снижает вес трансформатора с воздушным сердечником (антенных катушек). Это различные причины, по которым трансформаторы с воздушным сердечником выбираются для небольших портативных электронных устройств.

    Типы трансформаторов с воздушным кокосом

    Как правило, в электронных устройствах используются две основные формы трансформаторов с воздушным сердечником:

    • Цилиндрические трансформаторы с воздушным сердечником : Название этого типа трансформатора происходит от того факта, что изолированные медные провода намотаны на цилиндрическую полую неметаллическую конструкцию.Эта неметаллическая структура обеспечивает определенную механическую поддержку обмоток. Первичные медные катушки имеют в определенных местах отводы. Вторичная обмотка намотана на отводы. Отводы, а также полый цилиндр позволяют потоку проходить через воздух внутри полого цилиндра, а также воздуху, покрывающему обмотку.

    • Тороидальные трансформаторы с воздушным сердечником : В этой форме трансформатора с воздушным сердечником изолированные медные провода намотаны на неметаллическое кольцо, обычно сделанное из прочного пластика.Катушка намотана по периферии кольца. В тороидальных трансформаторах с воздушным сердечником каждая обмотка катушки используется отдельно. Это гарантирует, что влияние паразитных соединений будет минимальным. По этой причине тороидальные трансформаторы с воздушным сердечником обычно используются в приложениях, состоящих из высоких частот. Соотношение первичной и вторичной обмоток варьируется и зависит от типа работы и изменения частоты.

    Повышение / поддержание производительности трансформаторов с воздушным сердечником

    Есть определенные шаги, которые могут быть предприняты для поддержания или улучшения характеристик трансформатора.В цилиндрических трансформаторах защитная обмотка может быть намотана вокруг первичной медной обмотки для обеспечения эффективного согласования импеданса. Кроме того, защитная обмотка может быть подключена к антенным приемникам для улучшения работы трансформаторов. Еще один способ улучшить характеристики трансформатора - подключить к обмотке конденсатор. Это позволяет обмотке поддерживать постоянный резонанс цепи настройки.

    Катушки антенны

    с воздушным сердечником работают по тому же принципу, что и другие трансформаторы.Однако отсутствие ядер делает их идеальным решением для небольших портативных радиостанций и других устройств связи.

    Общие сведения о трансформаторах с воздушным сердечником Последнее изменение: 29 января 2020 г., gt stepp

    О gt stepp

    GT Stepp - инженер-электрик с более чем 20-летним опытом работы, опытный в исследованиях, оценке, тестировании и поддержке различных технологий. Посвящен успеху; включая сильные аналитические, организационные и технические навыки.В настоящее время работает менеджером по продажам и операциям в Custom Coils, разрабатывая стратегии продаж и маркетинга, которые увеличивают продажи, чтобы сделать Custom Coils более узнаваемыми и уважаемыми на рынке.

    Как работают трансформаторы с воздушным сердечником?

    Трансформаторы

    Трансформаторы - это устройства, передающие энергию от одной цепи (пути) к другой. Это достигается с помощью двух индуктивных проводов. Трансформаторы в своей основной форме содержат первичную обмотку, часто называемую обмоткой, вторичную обмотку или обмотку, и дополнительный сердечник, поддерживающий катушки обмотки.Трансформаторы с воздушным сердечником предназначены для передачи радиочастотных токов. Одним из примеров является энергия электрического тока, используемая для радиопередачи.

    Как работают трансформаторы с воздушным сердечником?

    Энергия также передается из одной цепи в другую с помощью трансформаторов с воздушным сердечником. В трансформаторах с воздушным сердечником две кабельные проволочные катушки, называемые обмотками, наматываются на некую форму сердечника. В большинстве случаев проволочные катушки намотаны на прямоугольную картонную структуру, в которой, по сути, является воздух, в результате чего трансформатор называют трансформатором с воздушным сердечником.Кроме того, в трансформаторах с воздушным сердечником «весь» ток (электрическая энергия) считается возбуждающим или электризующим, а ток стимулирует или индуцирует вторичное напряжение, которое сравнимо с взаимной индуктивностью или совместной стимуляцией переносимой энергии. . Работающий трансформатор с воздушным сердечником можно легко создать, просто разместив обмотки очень близко друг к другу. Во многих трансформаторах с воздушным сердечником катушки намотаны на сердечник, изготовленный из материала с превосходной магнитной проницаемостью.Этот высокомагнитный материал внутри вещества сердечника заставляет магнитное поле, индуцируемое электрическим током в первичной обмотке, становиться значительно сильнее и, следовательно, увеличивает эффективность трансформатора с воздушным сердечником. В результате отсутствуют потери мощности, а отношение первичного напряжения к вторичному напряжению идентично отношению количества витков в катушке первичной обмотки к количеству витков в катушке вторичной обмотки.

    Основные принципы

    Трансформаторы работают по двум принципам.Один из принципов состоит в том, что электрические токи создают или создают магнитные поля, которые называются электромагнетизмом. Второй принцип заключается в том, что изменяющееся или изменяющееся магнитное поле внутри катушки с проволокой индуцирует или стимулирует напряжение от одного конца к другому концу катушки. Это называется индукцией электромагнетизма. . Когда ток (электрическая энергия) проходит в первичную катушку, сила магнитного поля также изменяется. Сердечник трансформатора обеспечивает путь для магнитных линий потока, изменения или колебания электрической энергии.Катушка вторичной обмотки получает электрическую энергию от катушки первичной обмотки и, следовательно, передает энергию так называемой нагрузке. Термин «нагрузка» часто обозначает количество энергии, используемой схемой. Также имеется механизм корпуса, который защищает вышеуказанные компоненты от влаги, грязи и любых механических повреждений.

    Что такое трансформатор с воздушным сердечником?

    Трансформаторы с воздушным сердечником, как следует из названия, представляют собой трансформаторы с воздухом в сердечнике, в отличие от других трансформаторов, у которых есть тот или иной металл, вокруг которого намотаны провода.Это первичные трансформаторы, которые используются в различных типах радиоэлектронных устройств и устройств связи. Лучше всего использовать в небольших электронных приложениях, таких как радиопередача.

    Как работают трансформаторы с воздушным сердечником?

    Основное функционирование трансформатора с воздушным сердечником основано на индукции между двумя магнитно связанными катушками или обмотками - первичной и вторичной. Катушки обычно изготавливаются из изолированной медной проволоки, которая наматывается на немагнитную поверхность, такую ​​как картон или пластиковая трубка, поскольку трансформаторы с воздушным сердечником не содержат магнитных сердечников (как мы упоминали выше).Вот почему в отличие от других трансформаторов, которые создают магнитный поток, используя свои сердечники, трансформаторы с воздушным сердечником создают магнитный поток, используя свои обмотки и воздух, проходящий через них. Такой механизм приводит к нулевому рассеянию качества сигнала, нулевым искажениям и нулевым шумам во время работы. В результате отсутствуют потери на гистерезис и вихревые токи.

    Почему предпочтительны трансформаторы с воздушным сердечником?

    Имея несколько преимуществ трансформаторов с воздушным сердечником, перечисленных выше, таких как нулевые искажения, нулевой шум, нулевое рассеяние сигнала и нулевые потери, люди с нетерпением ждут их использования.Но это не все. Есть еще много преимуществ, которые дают трансформаторы с воздушным сердечником. Например, отсутствие твердого металлического сердечника делает трансформаторы с воздушным сердечником легкими по весу и небольшими размерами, что делает их идеальным вариантом для использования в портативных электронных устройствах.

    Типы трансформаторов с воздушным сердечником

    В электронике используются два основных типа трансформаторов с воздушным сердечником, а именно цилиндрические трансформаторы с воздушным сердечником и тороидальные трансформаторы с воздушным сердечником.

    Цилиндрические трансформаторы с воздушным сердечником - Как следует из названия, это трансформаторы с изолированными медными проводами, намотанными на цилиндрическую полую неметаллическую конструкцию, при этом первичные медные катушки отводятся в определенных местах, а вторичная обмотка намотана поперек провода. краны.

    Тороидальные трансформаторы с воздушным сердечником - Это трансформаторы с изолированными медными проводами, намотанными вокруг неметаллической кольцевой конструкции, при этом каждая обмотка катушки используется отдельно.Это обеспечивает минимальный эффект паразитных связей и преимущество для приложений, использующих высокие частоты.

    Обслуживание трансформаторов с воздушным сердечником

    Недостаточно просто купить трансформатор с воздушным сердечником. Вы должны убедиться, что покупаете у известного и опытного производителя, чтобы можно было позаботиться о каждом аспекте трансформатора с точки зрения его производительности и эксплуатации. Например, в трансформаторах с цилиндрическим воздушным сердечником защитная обмотка может быть намотана вокруг первичной обмотки для обеспечения эффективного согласования импеданса.Эта защитная обмотка может быть подключена к антенным приемникам для улучшения работы трансформатора. Другой способ улучшить характеристики трансформатора - это подключить к обмотке конденсатор, чтобы обмотка поддерживала постоянный резонанс цепи настройки.

    Miracle Electronics - один из таких известных производителей трансформаторов в Индии , который может помочь разработать трансформатор наилучшего качества для вашего конкретного применения.

    5 наиболее важных соображений при проектировании источника питания на печатной плате Печатная плата - доступны различные цвета

    Способы охлаждения трансформатора

    Ни один трансформатор на самом деле не является «идеальным трансформатором», и, следовательно, каждый из них несет определенные потери, большая часть которых преобразуется в тепло.Если это тепло не рассеивается должным образом, превышение температуры в трансформаторе может вызвать серьезные проблемы, такие как нарушение изоляции. Понятно, что трансформатору нужна система охлаждения. Трансформаторы можно разделить на два типа: (i) трансформаторы сухого типа и (ii) масляные трансформаторы. Различные методы охлаждения трансформаторов -
    • Для сухих трансформаторов
    1. Air Natural (AN)
    2. Воздушный удар
  • Для масляных трансформаторов
    1. Масло Natural Air Natural (ОНАН)
    2. Масло естественное воздушное принудительное (ONAF)
    3. Масло с принудительной циркуляцией воздуха (OFAF)
    4. Масло принудительное водяное принудительное (OFWF)

    Способы охлаждения сухих трансформаторов

    Трансформатор с воздушным естественным или воздушным охлаждением
    Этот метод охлаждения трансформатора обычно используется в небольших трансформаторах (до 3 МВА).В этом методе трансформатор охлаждается естественным потоком воздуха, окружающего его.
    Воздушный взрыв

    Для трансформаторов мощностью более 3 МВА охлаждение естественным воздухом является недостаточным. В этом методе воздух нагнетается к сердечнику и обмоткам с помощью вентиляторов или нагнетателей. Подающий воздух необходимо фильтровать, чтобы предотвратить скопление частиц пыли в вентиляционных каналах. Этот метод можно использовать для трансформаторов мощностью до 15 МВА.

    Способы охлаждения масляных трансформаторов

    Масло Natural Air Natural (ОНАН)

    Этот метод используется для масляных трансформаторов.В этом методе тепло, выделяемое в сердечнике и обмотке, передается маслу. По принципу конвекции нагретое масло течет вверх, а затем в радиатор. Освободившееся место залито остывшим маслом из радиатора. Тепло от масла будет рассеиваться в атмосфере из-за естественного потока воздуха вокруг трансформатора. Таким образом, масло в трансформаторе продолжает циркулировать за счет естественной конвекции и рассеивать тепло в атмосфере за счет естественной теплопроводности.Этот метод можно использовать для трансформаторов мощностью до 30 МВА.

    Масло натуральное воздушное принудительное (ONAF)

    Отвод тепла может быть дополнительно улучшен путем подачи принудительного воздуха на рассеивающую поверхность. Принудительный воздух обеспечивает более быстрое рассеивание тепла, чем естественный поток воздуха. В этом методе вентиляторы устанавливаются рядом с радиатором и могут быть снабжены устройством автоматического запуска, которое включается, когда температура превышает определенное значение. Этот метод охлаждения трансформатора обычно используется для больших трансформаторов мощностью до 60 МВА.

    Масло с принудительной циркуляцией воздуха (OFAF)

    В этом методе масло циркулирует с помощью насоса. Циркуляция масла осуществляется через теплообменники. Затем сжатый воздух с помощью вентиляторов нагнетается в теплообменник. Теплообменники могут быть установлены отдельно от бака трансформатора и подключены через трубы сверху и снизу, как показано на рисунке. Этот тип охлаждения предусмотрен для трансформаторов с более высокими номиналами на подстанциях или электростанциях.

    Масляная принудительная вода с принудительной циркуляцией (OFWF)

    Этот метод аналогичен методу OFAF, но здесь используется принудительный поток воды для отвода шума от теплообменников. Масло принудительно течет через теплообменник с помощью насоса, где тепло рассеивается в воде, которая также вынуждена течь. Нагретая вода отводится на охлаждение в отдельных охладителях. Этот тип охлаждения используется в очень больших трансформаторах мощностью несколько сотен МВА.

    Преобразователь движения воздуха HEDD Клауса Хайнца и его история

    Преобразователь движения воздуха HEDD Клауса Хайнца и его история перейти к содержанию

    Из многих идей о том, как построить преобразователь громкоговорителя, Оскар Хейл (1908–1994) Air Motion Transformer (AMT) уникален в своем способе заставить воздух двигаться.В ходе истории громкоговорителей было введено множество различных конструкций преобразователей. Все они имеют поршневые диафрагмы, которые перемещают воздух в соотношении 1: 1, так что скорость диафрагмы равна скорости воздуха. Говорим ли мы об электростатических и магнитостатических динамиках, лентах, купольных и диффузорных динамиках на основе звуковой катушки или даже о конструкции Блатталлера - все они следуют этому особому подходу к дизайну.

    Лишь в начале 1960-х годов немецко-американский физик Оскар Хейл предложил новую идею и предложил сложенную эластичную диафрагму, в которой отдельные складки открываются и закрываются поочередно и, таким образом, «вдыхают» воздух и выдыхают его. Особое очарование заключается в том, что воздух, проходящий через складки, ускоряется в четыре раза быстрее, чем сама диафрагма.В начале 1990-х Клаус Хайнц был настолько заинтригован идеей Хайля, что использовал ее для создания компактного, надежного и превосходно звучащего твитера. Позже Хайнц основал в Берлине ADAM Audio, компанию, которая производит громкоговорители на основе изобретения Хайля. Твитер X-ART, разработанный Хайнцем во время его работы в ADAM, получил широкую хвалу и постепенно произвел революцию в мире акустических систем, поскольку аналогичные конструкции появились как на рынке Hi-Fi, так и на рынке студийных мониторов. Сегодня HEDD | Heinz Electrodynamic Designs делает еще один эволюционный шаг в развитии AMT.В наших студийных мониторах сильное магнитное поле снижает искажения и интермодуляцию, в то время как специальный волновод используется для достижения более низких частот кроссовера, что имеет решающее значение для формирования среднего диапазона двухполосных студийных мониторов, таких как HEDD Type 05 и Type 07.


    Преобразователь движения воздуха - это электромагнитный драйвер, поскольку он основан на силе Лоренца, которая перемещает воздух в отдельных складках. Сама диафрагма имеет алюминиевую схему, напечатанную на ней (фиолетовые стрелки), и окружена сильным магнитным полем. поле.Графика внутри и вокруг маленьких кружков показывает движение отдельных фольг, создающих синусодиальную форму волны: от того места, где она начинается (черный кружок), через положительную (зеленый кружок) и отрицательную (красный кружок) полуволны. Результирующий воздушный поток (синие стрелки) в четыре (!) Раза превышает скорость движения отдельных складок, что является большим преимуществом, когда речь идет о воспроизведении музыкальных сигналов с быстрыми переходными процессами (тарелки, подключенные гитарные струны и т. Д.).

    HEDD AMT: произведено в Берлине

    Создание трансформатора движения воздуха требует времени, опыта и спокойных рук.В следующем слайд-шоу мы хотим дать вам представление о сложном производственном процессе каждого из наших твитеров. Просто нажмите на фото, чтобы узнать больше. Надеемся, вам понравится.

    Ранние встречи Клауса Хайнца и Оскара Хайля в Кремниевой долине

    Первая встреча Клауса Хайнца и Оскара Хайля произошла в 1980-х годах. Это момент, который хорошо помнит Клаус Хайнц:

    «Это было в 1985 году, когда я познакомился с Air Motion Transformer и его изобретателем Оскаром Хейлом.Я был заинтригован идеей и акустическими результатами громкоговорителей Heil ESS, в которых довольно необычным образом использовался Air Motion Transformer и определенно были включены некоторые сомнительные детали. И все же точный и блестящий звук снял тяжелую завесу со всех записей, которые мне нравились и которые я раньше слушал, в том, что я до этого считал довольно приличным. Мне было достаточно любопытно навестить Хейля в его доме в Сан-Матео, к югу от Сан-Франциско, в районе, известном как Силиконовая долина.Я слушал его историю жизни, мы обсуждали электроны (его любимые «животные») и, конечно же, громкоговорители. Я был очень впечатлен, когда мне представился шанс посетить его лабораторию в Бельмонте. Здесь я оказался в самой беспорядочной и хаотичной комнате, в которой когда-либо был, и все же Хайль определенно знал, где что найти. Он показал мне довольно много новых подходов к преобразователям, которые отличались от скучных комбинаций звуковой катушки / поршневой диафрагмы, с которыми мы были в то время знакомы, будь то в форме конусов или куполов.”

    Клаус Хайнц (справа) навещает Оскара Хайля в его доме в Сан-Матео в середине 1980-х годов.

    Клаус Хайнц вспоминает, как Хайль представил ему некоторые из своих в высшей степени оригинальных и часто причудливых изобретений - и как он был очарован воображаемыми резервуарами физика:

    «Что меня больше всего поразило, когда я обсуждал с ним громкоговорители, так это то, что он действительно думал изначально. Он постоянно искал новые способы создания звука из переменного тока.Сначала он не спросил, какой параметр звуковой катушки или какая резонансная частота будет играть какую роль, как это сделал бы типичный инженер в сообществе исследований и разработок, а скорее сосредоточился на физических взаимозависимостях между током и силой в магнитных или электрических полях. Хайль также постоянно думал о способах разработки более совершенного ионного твитера, чем плазменный драйвер Алана Хилла, увлекательного устройства, которое электрически возбуждает молекулы воздуха, чтобы воспроизводить частоты между 700 Гц и ультразвуковым диапазоном.В то время как изобретение Хилла, вероятно, отлично подходило для прослушивания отдельных песен, симфония Малера, вероятно, вызвала бы смертельный рак легких или аналогичные заболевания из-за всего озона, производимого музыкой ».

    Во время одной из их первых встреч Оскар Хайль удивил Клауса Хайнца, сказав ему, что на самом деле это он изобрел купол еще в 1930-х годах.

    «Как такое возможно? Насколько мне известно, Вольфганг Зайкритт изобрел купола в 1960-х годах в Германии.Однако здесь был Оскар Хайль, который провел меня через почти абсурдный процесс своего изобретения: «Что я сделал, - объяснил он, - так это то, что я взял шелковые чулки моей матери, затем добавил штопальный гриб, натянул чулок на гриб, приложил яичный белок в виде тонкого покрытия, дал ему высохнуть, приклеил его к звуковой катушке - и вот он: первый купольный твитер из дерева, чулок и яиц ».

    Хотя многие другие изобретения, связанные со звуком, восходят к идеям Хайля (например, «бегущая лампа», так называемая «Wanderfeldröhre», сенсационно позволившая усилить частоты до частот выше 1 ГГц), Клаус Хайнц » любимым открытием в лаборатории Хайля стал преобразователь Air Motion Transformer, который впоследствии должен стать визитной карточкой многих громкоговорителей, разработанных Хайнцем с 1990-х годов и которым он посвящает себя и по сей день.

    Вверх

    Мы используем файлы cookie на нашем веб-сайте. Некоторые из них очень важны, а другие помогают нам улучшить этот веб-сайт и улучшить ваш опыт.

    Принять все

    Сохранить

    Индивидуальные настройки конфиденциальности

    Подробная информация о файлах cookie Политика конфиденциальности Отпечаток

    Предпочтение конфиденциальности

    Здесь вы найдете обзор всех используемых файлов cookie.Вы можете дать свое согласие на использование целых категорий или отобразить дополнительную информацию и выбрать определенные файлы cookie.

    Имя Borlabs Cookie
    Провайдер Владелец сайта
    Назначение Сохраняет предпочтения посетителей, выбранные в поле cookie файла cookie Borlabs.
    Имя файла cookie borlabs-cookie
    Срок действия cookie 1 год

    HEDD подтверждает выпуск Air Motion Transformer HEDDphone в 2019 году

    Наушники, основанные на реальном драйвере AMT, которые используются в профессиональных студийных мониторах? Первая презентация была на выставке High End 2019 в Мюнхене (май 2019 года), за ней последовала еще одна недавняя серия демонстраций на выставке CanJam London 2019 (июль 2019 года).Теперь HEDD Audio объявила, что до конца 2019 года компания намерена выпустить новый HEDDphone - первый полнофункциональный наушник, созданный на основе всемирно известного драйвера Air Motion Transformer, основателя HEDD / ADAM и ветерана динамиков Клауса Хайнца.

    Наушники, основанные на реальном драйвере AMT, которые используются в профессиональных студийных мониторах? Первая презентация была на выставке High End 2019 в Мюнхене (май 2019 года), за ней последовала еще одна недавняя серия демонстраций на выставке CanJam London 2019 (июль 2019 года).Теперь HEDD Audio объявила, что до конца 2019 года компания намерена выпустить новый HEDDphone - первый полнофункциональный наушник, созданный на основе всемирно известного драйвера Air Motion Transformer, основателя HEDD / ADAM и ветерана динамиков Клауса Хайнца.

    Базирующаяся в Берлине компания HEDD Audio, известная в первую очередь на рынке студийного и профессионального аудио, начала продвигаться к высокому классу, в том числе с недавним выпуском HEDD Tower Mains, полнодиапазонной активной модульной системы с использованием модулей ICEpower 1200 AS2, в первую очередь предназначенной для мастеринга. звукозаписывающие студии, но это также вызвало большой интерес у требовательных любителей музыки.Теперь компания напрямую привлекает более широкий рынок персональных аудио энтузиастов с HEDDphone, наушниками, разработанными на основе собственного HEDD Air Motion Transformer (AMT), который является торговой маркой всех ее продуктов. На недавних выставках HEDD позволяла посетителям послушать опытные образцы HEDDphone. Но чтобы понять этот новый дизайн наушников, необходимо немного больше информации о HEDD Audio.

    Компания Heinz ElectroDynamic Designs (HEDD) была основана в октябре 2015 года и возглавляется Клаусом Хайнцем и его сыном, мастеринг-инженером / музыковедом Фредериком Кнопом.Карл Хайнц является основателем нескольких известных компаний, в том числе ADAM Audio, где он много лет занимал должность управляющего директора и руководителя отдела исследований и разработок.

    В течение последних сорока лет Клаус Хайнц разрабатывал громкоговорители для профессиональной записи, мастеринга в студиях, радиовещания, инсталляции и даже домашнего использования Hi-Fi. Несмотря на их разнообразный тональный и прикладной контекст, конструкции громкоговорителей Heinz всегда нацелены на получение полной верности сигнала. Встретив лично Оскара Хайля в 1980-х, Клаус Хайнц был настолько заинтригован его конструкцией Air Motion Transformer (AMT), что в начале 1990-х он использовал ее для создания компактного, надежного и превосходно звучащего твитера.Позже Хайнц основал в Берлине ADAM Audio, компанию, которая производила громкоговорители на основе изобретения Хайля. Твитер X-ART, разработанный Хайнцем во время его работы в ADAM, получил широкую хвалу и вдохновил на создание множества аналогичных дизайнов как на рынке Hi-Fi, так и на рынке студийных мониторов.

    Клаус Хайнц демонстрирует новый HEDDphone для audioXpress на выставке High End 2019 в Мюнхене.
    Сегодня HEDD выводит развитие AMT на новый уровень, снижая искажения и интермодуляции конструкции и используя специальный волновод, который позволяет этому драйверу достигать более низких частот кроссовера.Этот улучшенный дизайн AMT имеет решающее значение для формирования среднего диапазона активных 2-полосных студийных мониторов бренда, таких как HEDD Type 05 и Type 07, или более поздних 3-полосных систем Type 20 и Midfield Type 30. Не только громкоговорители HEDD. произведенные в Берлине, они также отличаются беспрецедентным уровнем оптимизации цифрового сигнала (HEDD Lineariser) и модульной связью (HEDD Bridge) с опциями интерфейса аудио через IP. В последние годы Хайнц продолжил улучшать звуковые качества AMT в нескольких фундаментальных изменениях.Версию AMT 2019 года можно услышать в последней линейке студийных мониторов HEDD Series ONE.

    От этих мониторов непосредственно к персональному аудио может показаться смелым скачком, который можно объяснить мотивацией Клауса Хайнца продолжить изучение приложений AMT. Как утверждает компания, AMT - это электродинамический преобразователь, который позволяет перемещать воздух значительно быстрее, чем обычные звуковые катушки, магнитостатические (планарные) или электростатические системы. Традиционное поршневое движение AMT преодолевается сложенной диафрагмой, которая выжимает воздух в четыре раза быстрее, что является прорывом для получения большего количества деталей в любой аудиозаписи.


    Чтобы воспроизвести всю звуковую полосу частот (и за ее пределы), новый HEDDphone представляет VVT, новую запатентованную технологию, находящуюся на рассмотрении, с использованием новой изменяемой геометрии диафрагмы, которая заменяет фиксированную геометрическую структуру обычных высокочастотных динамиков AMT, поскольку складки различаются как по ширине, так и по ширине. глубины, создавая линейный датчик для наушников с полным диапазоном (10 Гц – 40 кГц).

    В результате получились наушники, подходящие как для аудиофильских, так и для профессиональных приложений. «HEDDphone привносит огромные динамические возможности и превосходное звуковое разрешение принципа AMT в мир наушников высшего класса.Он выделяется там, где это действительно важно: в точном, необузданном и трогательном воспроизведении музыки ", - заявляет компания.


    Во время выставки High End в Мюнхене у audioxpress действительно была возможность ненадолго послушать один из первых прототипов HEDDphone, сделанных вручную, и мы можем подтвердить, что ответ охватывал весь диапазон частот без особых усилий и звучал чрезвычайно сбалансировано. Оставшиеся проблемы оставались связанными с уменьшением общего веса получившейся конструкции, в частности улучшением оголовья, компенсирующим большие открытые амбушюры, необходимые для размещения Air Motion Transformer в удобной конструкции с закрытыми ушами.

    Похоже, что HEDD уверена в обратной связи, полученной от рынка, и компания уже подтверждает, что первые производственные единицы будут доступны в третьем квартале 2019 года, а цена будет находиться в диапазоне 2000 долларов США или ниже.
    www.hedd.audio

    Признаки неисправного трансформатора HVAC

    Система HVAC - это сердце вашего дома. Это машина, состоящая из множества больших и маленьких частей. В таком сложном оборудовании возникновение неисправности является нормальным явлением.Важно то, чтобы вы справлялись с ними быстро и эффективно. Местная компания HVAC - ваш лучший ответ. Однако, проявляя некоторую инициативу, вы тоже должны знать немного о том, что может пойти не так с вашим блоком HVAC. Если у вас есть хоть какие-то базовые знания, никто не сможет вас легко обмануть. В нашем стремлении рассказать вам о проблемах, с которыми вы можете столкнуться в связи с вашей системой отопления, вентиляции и кондиционирования воздуха, сегодня мы рассмотрим трансформатор . Трансформатор блока HVAC также подвержен возникновению неисправностей.Но как ты можешь быть в этом уверен? Этот пост поможет вам немного больше узнать о трансформаторах, а также расскажет о симптомах неисправности трансформатора в HVAC.

    Что такое трансформатор?

    Трансформатор - это устройство, которое может увеличивать или уменьшать напряжение переменного или переменного тока. Это пассивное устройство, которое передает электрическую энергию из одной цепи в другую. Это достигается за счет электромагнитной индукции.

    Роль трансформаторов HVAC

    Трансформаторы

    используются, когда входящее электрическое напряжение необходимо повысить или понизить, чтобы удовлетворить требованиям других электрических компонентов или частей. Работа трансформатора заключается в изменении напряжения, которое проходит от печатной платы к блоку HVAC. Эта последовательность позволяет кондиционеру и вентилятору работать совместно, включая и выключая цикл. Использование электричества может быть увеличено или уменьшено в зависимости от того, сколько энергии необходимо.

    Где находится трансформатор?

    В установке HVAC трансформатор расположен внутри печи. Но в некоторых случаях, что составляет менее 10%, его можно найти внутри блока переменного тока, расположенного снаружи.

    Признаки неисправности трансформатора в HVAC

    Есть несколько признаков, указывающих на неисправный трансформатор HVAC. Это -

    1. Жужжание и вибрация - Гудящий звук в трансформаторах - это нормально. Это происходит из-за расширения и сжатия пластин или стального сердечника. Однако, если этот звук резко усиливается и сопровождается сильной вибрацией, это указывает на неисправность трансформатора в вашем блоке HVAC. Могут быть и другие возможные причины жужжания и вибрации, например, неправильная установка или неисправный конденсатор.Итак, лучше всего позволить техническому специалисту прийти и выяснить, в чем заключается настоящая проблема.

    2. Сработал прерыватель цепи - Когда трансформатор вашего блока HVAC выходит из строя, автоматический выключатель обычно срабатывает. Он срабатывает, чтобы не было скачка напряжения. Скачок напряжения может вызвать обжаривание различных деталей в печи и переменном токе, что приведет к серьезной поломке упомянутого оборудования.

    3. HVAC Not Working - Из-за неисправного трансформатора ваш блок HVAC не будет работать, даже если он имеет надлежащее электропитание.Это защитный механизм, спасающий агрегат от серьезных повреждений.

    Нет надежного способа подтвердить, что блок HVAC неисправен из-за неисправности трансформатора. Это можно обнаружить только методом исключения. Специалист HVAC начнет с наиболее вероятных и простых причин, которые могут помешать работе агрегата. Когда ничего не работает, они будут заниматься более серьезными причинами, одна из которых - плохой трансформатор.

    Проверка неисправности трансформатора

    Ваш блок HVAC не работает, и вы устранили все возможные причины.Кажется, ничего не решает проблему. Пришло время вызвать подкрепление, которое сможет подтвердить ваши выводы и найти настоящую проблему. То, что вы объясняли простой проблемой, на самом деле могло быть признаком неисправности трансформатора в блоке HVAC. Чтобы убедиться, что проблема действительно в трансформаторе, вам необходимо его проверить. Для этого вам понадобится мультиметр, а также базовые знания по его использованию. Неисправный трансформатор дает бесконечно или полностью разомкнутые показания, в то время как трансформатор без каких-либо неисправностей показывает значение от нуля до 10 Ом, что указывает на замкнутую цепь.

    Причины неисправного трансформатора

    Признаки неисправности трансформатора в блоке HVAC могут появиться по следующим причинам -

    1. Плохой контактор - Чаще всего неисправный контактор приводит к перегореванию трансформатора. Плохой контактор подвергает все устройство большой нагрузке. Когда напряжение или деформация становится слишком большой для устройства, это обычно приводит к перегоранию трансформатора.

    2. Проблемы с проводкой - Ослабленные провода или кабели внутри трансформатора могут вызвать короткое замыкание, из-за которого трансформатор может подгореть.

    3. Скачок напряжения - Электрический сбой в форме скачка напряжения также может вызвать отказ трансформатора.

    Могу ли я заменить трансформатор в моем блоке HVAC?

    Если вы обученный техник, знающий все тонкости трансформатора, вы определенно можете выполнить эту работу самостоятельно. Однако, если это не так, лучше подумайте дважды, прежде чем браться за работу. Спросите себя, стоит ли платить квалифицированному специалисту за правильное выполнение работы? Или вы готовы оплатить счет за новый блок HVAC, если будете мешать? Ответ приведет вас в правильном направлении.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
