Содержание

Что такое Arduino? Большая история из Италии

В 2008 году Массимо Банци с партнерами основал в Соединенных Штатах компанию, которую сегодня знают все непрофессиональные поклонники схемотехники и профессионалы прототипирования – Arduino LLC. Что же такое Arduino? Это проект электронной платформы, отличающийся простотой аппаратной части, простым языком программирования и открытым исходным кодом.

Изначально платы Arduino проектировался для новичков в схемотехнике, которые заинтересованы в разработке собственных электронных устройств, каждое из которых может стать оригинальным стартапом.

Сегодня компания и ее конкуренты производят широкий выбор плат, среди которых можно выбрать простой микроконтроллер для создания своих первых прототипов и схемы, способные управлять мощными двигателями.

Проект Arduino был с восторгом встречен схемотехниками во всем мире, на базе микросхем с простым языком программирования было разработано немало прототипов электронных устройств. Долгое время платы Arduino выпускались только на одном заводе в Италии, принадлежащем компании Smart Pojects SRL.

Микроконтроллеры с лейбом «Сделано в Италии» всегда отличались надежностью и качеством. Массимо Банци и его коллектив трудились над разработкой новых плат и совершенствовали программную среду, а итальянцы выпускали «железо», перечисляя процент от продажи основателям бренда.

Конкуренция – двигатель прогресса и в США решили, что платы такие платы, как Arduino, должны выпускаться не только в Италии, но и в Юго-Восточной Азии. Это позволило бы сделать микроконтроллеры более дешевыми, доступными и максимально популярными. Это не понравилось итальянцам, которые перестали перечислять основателям Arduino деньги от продаж и объявили себя истинными хозяевами бренда. Ситуация усугубляется тем, что в Италии действительно производили с 2005 года платы Arduino, а американцы свой бренд Arduino LLC зарегистрировали лишь в 2009 году.

Сегодня баталия за право обладания торговой марки ведется не только в судах, но и в интернете, в интеллектуальной сфере и даже в интегрированной среде. Несмотря на это Arduino продолжает радовать схемотехников новыми решениями, а микроконтроллеры, разработанные в начале 2010-х годов уже давно стали эталоном.

Микроконтроллеры Arduino характеризуются минимальной обвязкой, в большинстве случаев состоящую из стабилизатора, цепочки сброса и резонатора. Выпускается несколько вариантов плат и шильды, предназначенные для расширения возможностей Arduino. Именно вариантивность при добавлении компонентов привлекает к этим платам схемотехников и является основным преимуществом Ардуино перед всеми остальными решениями.

Различные виды Arduino могут отличаться габаритами, унифицированным конструктивом, возможностью расширения в стопку. Некоторые платы специально разработаны для нужд робототехники. Популярность микроконтроллера стала причиной настоящего бума среди производителей датчиков, сервоприводов и других исполнительных устройств. Их изначально разрабатывают для применения в контруктиве Arduino.

В Arduino не зацикливаются на корпусном конструктиве: создатель прототипа должен сам решать, как будут устанавливаться платы в корпусе, какую механическую защиту они будут иметь. В помощь схемотехникам производятся соответствующие наборы, облегчающие создание довольно сложной робототехники.

Электронные устройства за последние полтора десятилетия существенно уменьшились в размерах. Неудивительно, что такой популярный продукт, как Arduino, затронула миниатюризация.

Клоны, отличающиеся компактными размерами, имеют прекрасную программную и архитектурную совместимость. Наиболее популярный продукт в этой среде производится под брендом Microduino. Линейка производимых устройств включает в себя:

  • модули связи;
  • модули с процессорами;
  • широкий выбор исполнительных устройств;
  • датчики.

Ассортимент миниатюрных клонов не уступает по своему разнообразию продукции Arduino. В Microduino  оригинально подошли к контруктиву, предложив не только собирающиеся в стопки платы на штыревых линейках, но и своеобразный аналог «Лего». Для этого они укомплектовали свои платы контактами с пружинами и надежной механической фиксацией.

У Microduino немало конкурентов, так Femtoduino предлагает схемотехникам самую маленькую Arduino-совместимую плату, размером 15х20 мм. Несмотря на такие габариты, она имеет не только стабилизатор напряжения, но и microUSB.

Другой бренд – IMUduino предлагает компактную, но максимально укомплектованную плату, размером 16х40 мм. Она не только поддерживает мышь и клавиатуру, но и широкий ассортимент популярных датчиков.

Одно из главных отличий микроконтроллера Arduino от конкурентов – наличие изначально прошитого загрузчика. Это позволяет схемотехнику отказаться от программаторов, с помощью которых производится загрузка кода. На плате есть USB порт, что делает работу с Arduino еще более простым.

Стоит отметить, что разработчики подстраховались и предложили возможность при необходимости прошивать загрузчик практически «на коленке». Это может понадобиться по целому ряду причин, начиная от поставки микроконтроллера без загрузчика и заканчивая его затертостью. В компании Arduino предусмотрели не только поддержку широко распространенных недорогих программаторов, но и внедрили в плату штыревые разъемы для программирования.

Компания Arduino предлагает микросхемы с различными микропроцессорами, наиболее популярными среди них являются следующие:

  • AVR ATmega и АТTiny с частотой 8 и 16 МГц;
  • ARM Cortex M;
  • ESP8266 с поддержкой Wi-Fi;
  • Intel x86.

Контроллеры с процессорами от Intel имеют собственную ОС Linux, с которой работает приложение, позволяющее исполнять простые программы, самостоятельно написанные для Arduino.

Различные микропроцессорные платы Arduino объединены тем, что их порты имеют вид штыревых линеек. Компания предлагает схемотехникам модели микропроцессоров, которые запитываются от напряжения 3,3А или 5В. Порты этих плат имеют соответствующий размах напряжения входа и выхода. В платах Arduino не предусмотрено никакой защиты, подтяжек или буферизации. Однако, схемотехникам доступны такие возможности, как ШИМ, АЦП, UART и другие интерфейсы.

Некоторые микроконтроллеры комплектуются Ethernet или USB, но наибольшие возможности предоставляют модули расширения.

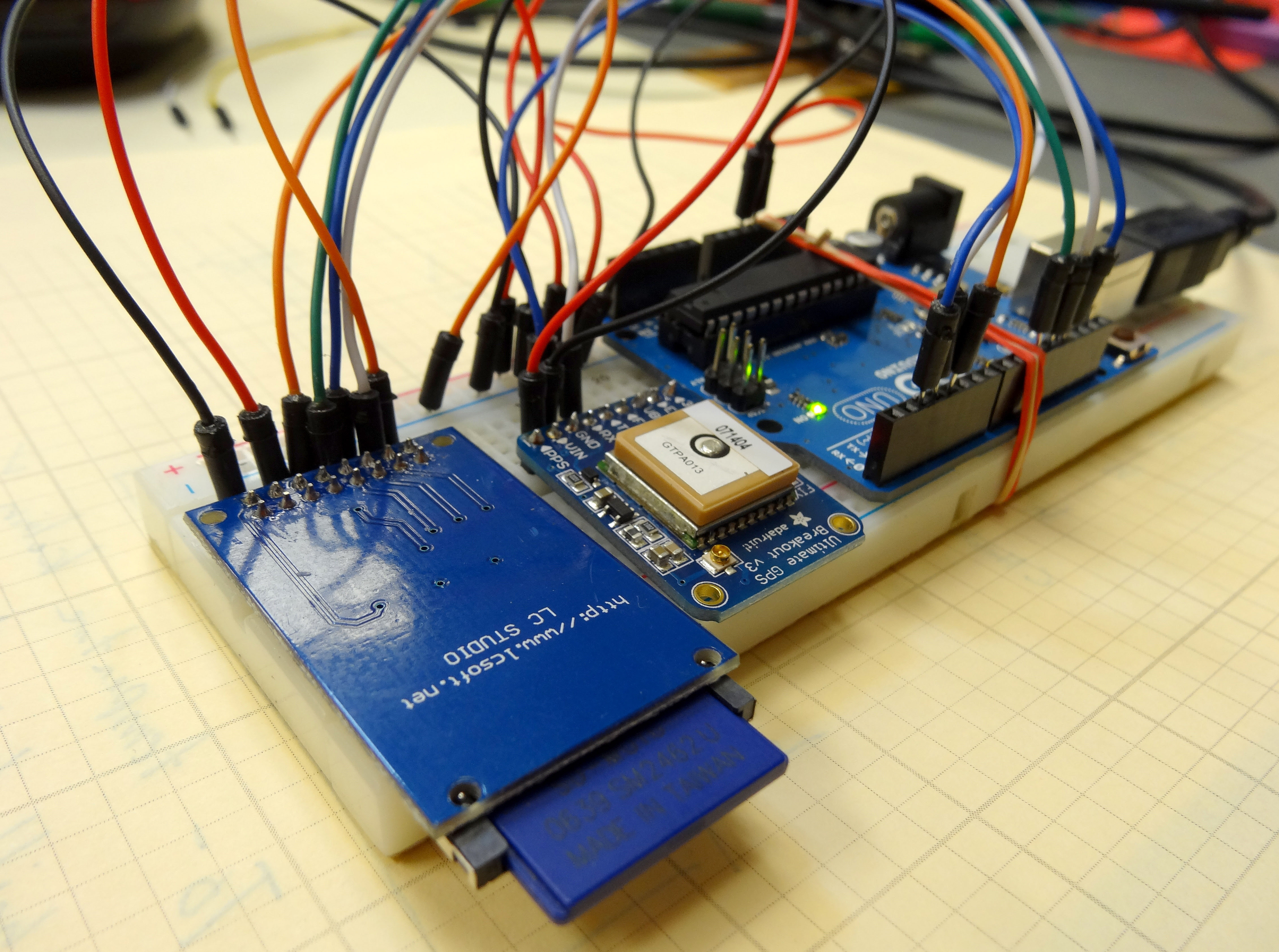

Подключить к плате Arduino можно несколько модулей расширения, что позволяет существенно расширить функционал прототипируемого устройства.

Среди наиболее популярных моделей периферии следует выделить:

  • модуль поддержки коллекторных и шаговых низковольтных электродвигателей;
  • модуль макетного поля;
  • беспроводные интерфейсы, в том числе модуль GSM;
  • SD Card;
  • Графический индикатор.

Расширяет сферу применения Arduino возможность подключить к микроконтроллеру различные по своей функциональности исполнительные устройства и высокочувствительные датчики.

Сегодня трудно себе представить мобильное электронное устройство без гироскопа, клавиатуры и целой сети индикаторов. Широкое применение находят термометры, манометры, компасы и другие модули.

Для Arduino разработана оригинальная программная оболочка, доступная всем желающим на официальном ресурсе производителя. В ее основе лежит проект Processing, написанный на интуитивно понятном языке Java.

Программная оболочка способна работать под всеми основными операционными системами. Она имеет не только компилятор и текстовый редактор, но и такие инструменты, как препроцессор, менеджер проектов.

В качестве языка программирования Arduino был выбран упрощенный вариант С++. С его помощью любой схемотехник способен написать свою первую программу, которая принесет практический результат. Не зря созданные программы называют скетчами – набросками. Они сохраняются с расширением .ino и перед трансляцией в низкоуровневый язык обязательно проходят обработку препроцессором.

У более квалифицированных программистов есть возможность опробовать в Arduino свои программы, написанные и сохраненные в стандартные файлы С++.

В текст программы для Arduino можно не вставлять заголовочные файлы, за них отвечает препроцессор платы, добавляющий файлы в соответствии с конфигурацией проекта. для библиотек в программной оболочке Arduino существует собственная папка, при программировании достаточно отметить нужные из них и они будут скомпилированы. Несложно заметить значительную роль компилятора Arduino, к его особенностям стоит отнести отсутствие настроек. Это делает работу с ним простой даже для новичков.

Две базовые функции программной оболочки Arduino – setup () и loop (). Первая из них вызывается в самом начале работы, вторая – постоянно. Сегодня существует множество примеров программ, написанных для Arduino. Это существенно облегчает поиск собственного пути в программировании и создание новых электронных устройств.

Все микроконтроллеры Arduino имеют запрограммированный загрузчик, позволяющий без излишних сложностей закачать написанную программу.  В его основе лежит Atmel AVR Application Note AN109, способный работать через такие популярный интерфейсы, как Ethernet, RS-232 и USB. Выбор интерфейса зависит от особенностей комплектации платы Arduino и состава периферии. Некоторые платы могут потребовать специальный переходник для работы с загрузчиком программ.

Для тех, кто освоил работу с программатором, Arduino предоставляет возможность самостоятельно программировать загрузчик. Для этого в программную оболочку внедрена поддержка, способная работать с несколькими типами популярных программаторов с доступной стоимостью.

описание и возможности – Электроника-РА

Начало работы с Arduino Due


Ещё одно готовое устройство от Arduino для конструкторов электронных игрушек, оригинальных и полезных конструкций, малых систем автоматизации. Примечательна установленным 32-битным микроконтроллером SAM3X8E ARM Cortex-M3 производства компании Atmel.

Оценим её возможности и возможные сферы применения.

 Вид платы сверху:

Разъёмы и выводы
  • 0-52.
    Расположены сверху и справа. Каждый из выводов может быть запрограммирован в качестве дискретного входа или выхода. Уровень напряжения выводов 3,3 В, ток в выходных цепях 3-15 мА, а во входных 6-9 мА.
  • Выводы (communication) 0, 19, 17, 15 (Rx) и 1, 18, 16, 14 (Tx) могут быть запрограммированы для обмена данными по последовательному интерфейсу с уровнем напряжения TTL (3,3 В) (RX – приём, TX – передача). На плате установлен преобразователь USB-UART, выполненный на микросхеме ATMega16U2, выводы которой подключены к выводам 0 и 1 платы. Интерфейс является USB-портом для программирования.
  • Выводы (PWM) со 2 по 13 можно сконфигурировать как аналоговые выходы с невысоким 8-битным разрешением. Вид выходного сигнала – ШИМ, а значит для подключения исполнительных устройств потребуется дополнительная согласующая схема.
  • Штыревой разъём SPI справа от микроконтроллера. Особенность этого интерфейса в том, что его нельзя использовать для внутрисхемного программирования, а исключительно для связи с другими устройствами.
  • Выводы CANRX, CANTX в самом низу, справа. Линии обмена данными по протоколу CAN. Протокол широко используется в бортовых сетях автомобилей, промышленной электронике.
  • Интерфейс связи TWI/I2C может быть подключен к выводам 20 (SDA), 21(SCL). Отметим, что к выводам на плате подключены подтягивающие резисторы 100 кОм, по умолчанию отключенные. Необходимо подключать резисторы при организации сетевого обмена.
  • Выводы А0–А11 внизу – аналоговые входы. Обрабатывающий сигналы с этих входов АЦП 12-битный, а значит входы могут использоваться в достаточно серьёзных приложениях. Стоит отметить, что конфигурация по умолчанию 10 бит, смена разрешения выполняется программным способом. Ещё одно замечание – для использования вывода AREF следует удалить из схемы резистор BR1.
  • На плате всего 2 полноценных 12-битных аналоговых выхода DAC1 и DAC2.
  • Вывод RESET при подаче низкого уровня инициирует перезагрузку контроллера.
  • Вверху, слева от вывода 13, расположен вывод AREF – опорное напряжение АЦП и выводы SDA1, SCL1 для интерфейса TWI1/I2C1.

 С чего начать изучение FPGA Altera?

В выводы могут устанавливаться платы расширения (шилды). Подключать можно весь спектр устройств Arduino: дисплеи, Ethernet-модули, клавиатуры и т.д.

Создавая плату, компания обеспечила совместимость с устройствами расширения для других серий. Правда есть одно НО. Уровень напряжения на выводах не должен превышать 3,3 В.

Информацию о рабочем уровне напряжения для плат расширения выдаёт выход IOREF, а подключаемая плата должна задействовать встроенный преобразователь уровня. Обращайте на это внимание при выборе шилда, если уровень 3,3 В не поддерживается, то подключать к Arduino Due устройство не рекомендуется.

Раз уж затронули тему уровней напряжения, то давайте разберёмся с питанием платы.
Во-первых, внешнее питание на плату может быть подано либо от внешнего источника, либо от USB. Напряжение питание должно лежать в диапазоне 6-20 В, оптимальное – 7-12 В.
Выводы питающих напряжений находятся внизу, чуть левее микроконтроллера.
  • VIN – линия «+» внешнего источника питания.
  • 5V – напряжение +5 В, выдаваемое стабилизатором напряжения, максимальный ток Iмакс = 800 мА.
  • 3.3V - напряжение +3,3 В от того же стабилизатора, максимальный ток Iмакс = 800 мА.
  • GND – земля.
На плате установлены 2 USB-порта, предназначенные для обмена данными с компьютером или подключения поддерживающих интерфейс USB периферийных устройств.

Память
На плате размещены микросхемы оперативной памяти (SRAM) объёмом 96 кб, и флэш-памяти программ 512 кб. Адресное пространство единое для всей памяти. Стоит учесть, что есть возможность подключить внешнюю SD-карту, используя интерфейс TWI1/I2C1 и картридер.

Органы управления
На плате установлена кнопка Reset для стирания программы, записанной в ПЗУ.

Габаритные размеры
Плата имеет размеры 10,2х5,4 см, три крепёжных отверстия.

 Обзор микроконтроллеров семейства AVR компании Atmel


Сфера применения

Применение такого устройства будет оправдано:


  1. Для обучения работе с микроконтроллерами школьников и студентов.
  2. Для построения разнообразных роботов, квадрокоптеров или иных умных устройств конструкторами-любителями.
  3. Для создания систем «Умного дома». Возможность создания локального пульта управления (на сенсорном дисплее или обычном и клавиатуре), достаточное количество входов-выходов для подключения датчиков и исполнительных устройств, возможность организации удалённого управления через Интернет – всё есть для реализации такого решения. В пользу его говорят и завышенные цены на готовые системы «умного дома». Можем посоветовать тем, кто решит использовать Arduino Due в этих целях, обратить внимание на бесплатную систему контроля и мониторинга Tesla Scada для ПК и мобильных устройств. Использование в качестве концентратора датчиков и интеллектуального устройства в системе интернета вещей (IoT). Готовые решения для Arduino есть у IBM. Это и библиотеки для Arduino IDE – Arduino Client for MQQT, и брокер для тестирования Mosquitto, и платформа IBM Internet of Things Foundtation.
Однако, стоит рассмотреть и ядро платы – 32-битный микроконтроллер, ведь именно он является главной «изюминкой» Arduino Due.

 Работа с DE2-115: как собрать IBM-PC на DE2-115?


Разработка, загрузка и отладка проекта


Как уже упоминалось выше, работа с платой возможна из-под Atmel IDE, но есть и собственная среда разработки IDE. Кроме того, необходимо разобраться как подключиться и отлаживать устройство.

Первый нюанс заключается в том, что для заливки новой прошивки требуется стереть старую во флэш-памяти.
Второй - в используемом для загрузки USB-порте.
На приведённом в начале статьи рисунке, слева можно увидеть 2 порта. Для программирования следует использовать нижний.

В остальном процесс создания проекта и отладки стандартен для устройств Arduino.

Необходимыми предпосылками для успешной работы с устройством будет:

  • Формулировка задачи. Требуется определить какое устройство будет получено на выходе, какими функциями оно будет обладать.
  • Определение необходимых плат расширения. Для расширения функциональности и повышения удобства работы с готовым устройством могут потребоваться специальные шилды – дисплеи, внешняя память, модули связи и т.п. Помните про совместимость по уровню напряжения!
  • Состав оборудования определён, теперь необходимо всё увязать в единое устройство. Для этого, возможно, потребуется изготовить электронные платы сопряжения, подготовить шлейфы для связи, изготовить или купить конструкцию для размещения электронной начинки.
  • Подбор датчиков и исполнительных устройств, разработка подвижной конструкции. Для случаев летающих, ездящих, шагающих или плавающих устройств задача может быть очень нетривиальной.
  • Написание программы, загрузка её в плату, тестирование, отладка и удовлетворение от качественно проделанной работы.




Заявка на поставку импортных микросхем

Мы специализируется на поставках импортных микросхем для производства приборов связи и навигационного оборудования для авиа- и судостроения. Получить подробную информацию о поставляемых брендах и условиях сотрудничества можно тут: https://import.el-ra.ru

Кроме этого, мы выполняем полный комплекс услуг по организации проверки и испытаниям электронных компонентов импортного производства, включая входной контроль, проверку на работоспособность, а также специальные проверки, механические и климатические испытания.

Если вы заинтересованы в работы с нами, то заполните форму по ссылке: www.el-ra.ru/zayavka

Введение в Galileoные платы Intel®

Это первая установка руководств, предназначенных для получения помощи по использованию платы Intel® Galileo.

По завершении этого урока вы:

  • Изучите базовую структуру программ Arduino *.
  • Написание кода в правильном синтаксисе.
  • Ознакомьтесь с обзором пользовательского интерфейса Arduino.
  • Применяйте свои первые задачи набора задач.
Осторожностью

Перед подключением кабеля Micro USB к компьютеру всегда подключайте источник питания. Подключение встроенного микрокабеля USB может привести к повреждению системной платы. После подключения к источнику питания включается зеленый индикатор (расположенный на нижнем левом углу платы). Через несколько секунд на втором ИНДИКАТОРе с пометкой USB-клиента (выше разъема USB) будет показано, что он готов к использованию.

Характеристики Galileoной платы Intel®

Arduino

Плата Intel Galileo — это первая системная плата Arduino, созданная на базе архитектуры Intel. Заголовки (то, что вы подключает перемычки на плате) основаны на модели Arduino 1,0, которая находится на системной плате Arduino УНО R3. Благодаря этому вы сможете использовать совместимые экранированные (модули, которые вы можете подключать к разъемам), что позволит вам расширить функциональные возможности системной платы. Подобно УНО, у него есть 14 контактов ввода-вывода, 6 аналоговых входных данных, последовательный порт и заголовок ИКСП для последовательного программирования.

Кварк

В системной плате реализовано приложение Intel® Quark SoC X1000, предназначенное для Интернета вещей. Это меньше и больше энергии по сравнению с процессором Intel Atom®, что делает его отличным решением для небольших проектов с низким энергопотреблением.

Ethernet

В верхней части доски нажмите непосредственно рядом с тем, что выглядит как аудиоразъемы с пометкой UART, есть порт Ethernet 100 МБ, позволяющий Intel Galileo подключаться к проводным сетям. Если ваша системная плата подключена к Интернету, возможны любые действия.

Мини-PCIe

Intel Galileo — это первая Arduino-сертифицированная плата, обеспечивающая Мини-устройства PCI Express (МпЦие). Это позволяет подключать стандартные модули МпЦие, такие как Wi-Fi, Bluetooth и адаптеры карт SIM для сотовых телефонов.

Часы реального времени (RTC)
Синхронизация данных между модулями с использованием интегрированных системных плат часов реального времени. С помощью библиотеки времени Arduino вы можете добавить в программу тимекипинг функциональность. Проекты для беспроводных сетей могут синхронизироваться в реальном времени с использованием данных о времени NTP и системы глобальных позиционирования (GPS).
Для сохранения времени между сбросами системы добавьте в плату Intel Galileo аккумуляторную батарею с монет.

Micro SD

Используйте опционально встроенное устройство считывания карты SD, которое доступно через библиотеку Secure Digital (SD). В отличие от других Ардуиносов, Intel Galileo не сохраняет наброски (программы) между состояниями включения/выключения питания платы без SD-карты. С помощью микроsd-карты вы можете хранить до 32 ГБ данных!

Управлением

Используя образ Linux для устройства Intel Galileo, вы можете получить доступ к последовательным портам, Wi-Fi и контактам на плате, используя языки программирования, такие как Advanced Sound Architecture (АЛСА), Video4Linux (V4L2), Python, Secure Shell (SSH), Node. js и Опенкв. Для использования этих дополнительных функций, предоставляемых Linux, требуется наличие микроsd-карты. Воспользуйтесь преимуществами вычислительной мощности Intel Quark и создайте впечатляющие возможности.


Введение
Приступая к работе
Интегрированная среда разработки Arduino
Всем привет
Переключить вверх

Перспективы развития микропроцессорной платформы Arduino, её применение и пример реализации на основе пожарной сигнализации

В настоящее время существует множество микроконтроллеров и платформ для осуществления управления физическими процессами применительно к микропроцессорным комплексам. Большинство этих устройств объединяют разрозненную информацию о программировании и заключают её в простую в использовании сборку.

Фирма Arduino (Италия), в свою очередь, тоже упрощает процесс работы с микроконтроллерами, однако обеспечивает ряд преимуществ перед другими устройствами из-за простой и понятной среды программирования, низкой цены и множеством плат расширения.

Платформа Arduino может стать основным элементом для исследования и решения задач в областях мехатроники и робототехники.

Целью статьи является анализ возможностей аппаратной вычислительной платформы Arduino и реализация системы пожарной сигнализации на основе Arduino.

Задачи:  ознакомление с функциональным описанием и техническими характеристиками на примере платы Arduino UNO, составление сравнительной характеристики наиболее популярных плат Arduino и определение перспектив применения данного устройства.

Основные достоинства и описание платформы:

Arduino представляет собой весьма простой инструмент для создания электронных устройств и воплощения в жизнь различных идей.

Это платформа, предназначенная для управления физическими процессами с использованием ЭВМ с открытым программным кодом, построенная на простой печатной плате с современной средой для написания программного обеспечения.

Платы Arduino строятся на основе микроконтроллеров фирмы Atmel, а также элементов обвязки для программирования и интеграции с другими схемами. На платах присутствует линейный стабилизатор напряжения +5В или +3,3В. Тактирование осуществляется на частотах 8,16 или 87Мгц кварцевым резонатором. [4]

В микроконтроллер предварительно прошивается загрузчик, поэтому внешний программатор не нужен. На концептуальном уровне все платы программируются через RS-232.

Интегрированная среда разработки Arduino – это кросплатформенное приложение на Java, включающее в себя редактор кода, компилятор и модуль передачи прошивки в плату.

Среда разработки основана на языке программирования Processing и спроектирована для программирования новичками не знакомыми близко с разработкой ПО. Строго говоря, это язык C++, дополненный некоторыми библиотеками. [3]

Программы образовываются с помощью препроцессора, а затем компилируются с помощью AVR-GCC.

Преимуществами плат семейства Arduino являются:

1) Большое количество доступных вариантов в линейке Arduino с возможностью выбора наиболее подходящего готового контроллера из большого списка устройств, имеющих в широких пределах варьируемые параметры.

2) Наличие плат расширения, предназначенных для увеличения функционала и выполнения конкретизированных технических задач без необходимости самостоятельного проектирования дополнительной периферии (платы для управления двигателями, датчиковые платы, беспроводные интерфейсы, в том числе Wi-Fi Bluetooth и GPS, дисплеи, устройства ввода) – несколько десятков видов, более 300 вариантов исполнения. Если использовать Arduino совместно с другими электрическими и цифровыми устройствами, то можно получить бесконечное количество вариантов исполнения.

3) Полностью адаптированная для конечного пользования среда программирования, подходящая для всей линейки плат Arduino и их клонов, включая ПО для программирования контроллеров для OC Android.

4) Свободная, бесплатная лицензия на устройства и ПО.

5) Существует полный русский перевод языка Arduino, предназначенный для преодоления языкового барьера при распространении платформы по России.

Функциональное описание и технические характеристики на примере платы Arduino UNO:

Arduino UNO – этот контроллер построен на ATmega328. Платформа имеет 14 цифровых входов/выходов (6 из которых могут использоваться как входы ШИМ (Широтно-импульсная модуляция)), 6 аналоговых входов, кварцевый генератор 16Мгц, разъем USB, силовой разъем ICSP м кнопку перезагрузки. Для работы необходимо подключить платформу к компьютеру с помощью USB, либо подать питание при помощи адаптера AC/DC или батареи/аккумуляторов. [2]

Пример применения Arduino в пожарной безопасности – детектор дыма

Устройство разработано для предупреждения о повышении концентрации угарного газа и включения сигнала тревоги в случае превышения порогового значения. Чувствительным элементом детектора выступает датчик широкого спектра газов MQ-2.

Для данного устройства были использованы следующие компоненты:

  1. Платформы: Arduino Uno, Iskra Neo, Troyka Slot Shield.
  2. В качестве базы для компонентов схемы - Slot Box.
  3. Датчик широкого спектра газов MQ-2.
  4. Два светодиода.
  5. Пьезопищалка.

Этапы разработки устройства:

Первый этап работы - написание алгоритма работы устройства.

Второй этап – сбор схемы.

Третий этап – написание кода программы (скетча). Для этого с официального сайта необходимо скачать Arduino IDE (ПО для написания программного кода и загрузки его на любую плату Arduino) и библиотеку для работы с датчиком дыма TroykaMQ. [1]

Четвертый этап – прошивка контроллера скетчем.

Пятый этап – запуск устройства.

После запуска системы пожарной сигнализации, детектор дыма, подаст предупредительный звуковой и световой сигналы, в случае превышения порогового значения концентрации дыма и/или угарного газа в воздухе.

Вывод:

Таким образом можно сделать вывод о том, что платформа Arduino по техническому оснащению идеально подходит для проектирования различных мехатронных систем и роботов, благодаря понятной среде программирования и возможности наблюдения физических процессов в реальном времени. Более мощные платы Arduino (Due) возможно применять для решения сложных технических задач, связанных с разработкой больших проектов и их комплексной автоматизации, а также для создания проектов умных домов и в многочисленных радиолюбительских проектах по автоматизации, модернизации или ремонту бытовых приборов.



Оригинал публикации (Читать работу полностью): Перспективы развития микропроцессорной платформы Arduino, её применение и пример реализации на основе пожарной сигнализации

DIY-проект: кассета на Arduino для ZX Spectrum

20-30 лет назад кассеты были самым популярным средством хранения аудиозаписей. Их применяли и для хранения данных, в частности, программ для 8-битных компьютеров. Именно кассеты использовались для загрузки и сохранения программ для ZX Spectrum.

Тем не менее, кассет становится все меньше, несмотря на то, что поклонников ZX Spectrum и других подобных ПК довольно много. Конечно, можно использовать эмулятор ZX Spectrum под Windows или Linux. Но это все же менее лампово, чем реальный компьютер. Есть еще один выход — найти замену кассете.

Пользователь с ником JamHamster решил пойти по этому пути. Его решение — устройство, которое внешне походит на привычную аудиокассету, работает с кассетным магнитофоном, но вместо магнитной ленты в нем используется SD-карта. По замыслу энтузиаста, такая «кассета» должна вставляться в магнитофон для передачи сигналов в ZX Spectrum или подключаться через аудиовыход. Кстати, решения для загрузки программ с кассет есть — например, TZXDuino для работы с ZX Spectrum, ZX81 и Amstrad CPC, но оно показалось разработчику слишком громоздким.

Подготовка к сборке

JamHamster выбрал для сборки плату Arduino Nano (размер платы всего 7 мм), на которой разместил устройство чтения карт памяти, усилитель и небольшой дисплей. В качестве софта для взаимодействия с ZX Spectrum — программное обеспечение, которое ранее разработали Эдрю Бир и Дункан Эдвардс.

Энтузиаст пояснил, что форм-фактор кассеты был выбран для сохранения аутентичности.

«Мне кажется, что загрузочные SD-устройства в виде кассет — правильное решение. Они выглядят прикольно и хранятся в стандартном подкассетнике, дизайн которого мне очень нравится», — рассказал JamHamster.

Проблемой для размещения всех компонентов стали физические размеры корпуса кассеты. Поэтому JamHamster провел ряд модификаций. Например, дисплей и устройство для чтения SD-карт были физически уменьшены. Некоторые модули, в частности, USB-порт, пришлось «повесить» на провода, чтобы уместить конструкцию в корпус. А аудиовыход разработчик сделал самостоятельно.

Дополнительно JamHamster дал несколько советов тем, кто захочет повторить его эксперимент:

  • Не припаивайте компоненты внутри корпуса, так как он хрупкий и быстро повреждается.
  • Проверяйте работоспособность компонентов перед установкой.
  • Паять провода нужно поверх контактных площадок, а не насквозь.
  • Не пересекайте провода, чтобы не увеличивать толщину конструкции.

Собираем кассету на Arduino своими руками

JamHamster подготовил инструкцию для тех, кто захочет повторить его эксперимент. В ней можно найти форму, по которой нужно обрезать печатную плату, чтобы влезли все компоненты. На нее сначала устанавливается регулятор громкости так, чтобы колесико свободно вращалось и торчало из корпуса кассеты.

Для создания аудиовыхода (его придется делать вручную) понадобится стальная пружина диаметром 3,5 мм. Если ее нет, то этот элемент можно без проблем создать, используя сверло соответствующего диаметра. Далее при помощи джека наушников выверяется длина, и все это припаивается к плате. Аудиовыход используется в том случае, если нет кассетного магнитофона. Через него гаджет подключается напрямую к компьютеру и передает сигнал.

Что касается работы «кассеты» с магнитофоном, то для реализации этой возможности в устройство встроена магнитная пишущая головка, сигнал которой считывается уже другой головкой, но в кассетнике. К сожалению, выходной мощности микроконтроллера недостаточно, поэтому разработчик добавил миниатюрный усилитель PAM8403 (2 x 3Вт). Он достаточно портативный, так что общие габариты конструкции увеличились ненамного.

Подвод питания во время работы не требуется, поскольку в «кассете» есть собственный аккумулятор.

Также в корпус устанавливаются пять кнопочных переключателей для управления устройством чтения SD-карт. Кстати, хранение данных реализовано не в виде .exe или .txt файлов. Вместо этого используются аудиодорожки, которые содержат в себе код программ. Именно так хранились данные на аудиокассетах с магнитной пленкой.

Основная сложность — поместить плату в корпус кассеты. Над решением этого вопроса автору пришлось поломать голову, но в итоге он нашел решение. Ниже показано, как нужно правильно обрезать платы дисплея, SD-ридера и перепаять USB-порт для экономии пространства на плате. Для крепления компонентов к плате можно использовать горячий клей.

Экран помещается между колесиками кассеты — так его будет лучше видно. Кстати, в коде ПО придется внести изменение, чтобы перевернуть изображение на мониторе.

Это несложно. Достаточно заменить кусок кода:

#define ROTATE180 1
//#define UNROTATE 1

на:

//#define ROTATE180 1
#define UNROTATE 1

Теперь остается установить элемент питания, развести проводку, как указано в оригинальной инструкции, и проверить работу всех компонентов. После чего можно тестировать на ZX Spectrum.

На реализацию проекта разработчик потратил немало времени, но результат стоил того. JamHamster и повторившие его работу энтузиасты остались очень довольны тем, что вышло в итоге.

Компания Arduino сотрудничает с Chirp для обеспечения возможности передачи данных через звук для соединения между M2M


12 августа 2019 года Arduino объявила о новом партнерстве с лондонской компанией Chirp и о беспроводном программном решении для передачи данных через звук для соединения «машина-машина». Система имеет возможность работать в режиме онлайн или в автономном режиме, если имеется микрофон и динамик. Программное обеспечение работает с платой Arduino Nano 33 BLE Sense в режиме отправки и получения, также SDK будет поддерживать большинство плат Arduino MKR и Arduino Nano 33 IoT, но только для оправки данных. Программное обеспечение и плата полностью совместимы с SDK с самыми разными платформами. Плату Nano 33 BLE Sense можно приобрести на веб-сайте Arduino за $29.50.

Arduino Nano 33 BLE Sense готов к применению прямо из коробки и Chirp также готов начать отправку зашифрованных данных с устройства, оснащенного аудио-динамиком на плату(ы) со встроенным микрофоном, где они расшифровываются. Звук находится выше диапазона слышимости человека, поэтому его не будет слышно. Применения для такой передачи данных многочисленны и разнообразны, но некоторые из них представляют собой транзакции на основе IoT, который сигнализируют о включении Wi-Fi сети на конкретном устройстве.

Процесс состоит из:

      • Передатчик может быть устройством, оснащенным динамиком, который отправляет данные через звуковую систему.
      • Каналом может быть комната или даже телефонная линия, любое место, где звук может быть воспроизведен.
      • Приемник представляет собой устройство, оснащенное микрофоном, в котором звук может передаваться непосредственно к Chirp SDK

Chirp представляет собой не приложение или веб-сайт, а серию SDK, которые можно использовать для приложений в разработке IoT.

Для передачи данных от машины к машине, Chirp использует одну из наиболее распространенных форм передачи звука. Chirp может обнаруживать устройства, инициировать передачи и собирать информацию, и все это в решении для передачи данных через звук. Chirp SDK предназначен для проектов Arduino, а также является кросс-платформенным решением для многих ОС.
.

        • C code
        • iOS
        • Windows 8.1, 10
        • Android
        • Python
        • JS

Вся система работает независимо от подключения к интернету и шифрование используется на каждом этапе процесса передачи, поэтому процесс очень безопасен. Платформа также может подключаться к Интернету для передачи, но в целях безопасности используется шифрование. Вся система предназначена для конечного пользователя, который создает приложения для IoT.

Вы найдете дополнительную информацию и больше деталей:

Объявление Arduino

Плата Arduino Nano 33 серии

Информационный сайт Chirp

Chirp является бесплатным SDK для некоммерческих проектов и стартапов, базовое программное обеспечение бесплатное и с открытым исходным кодом для всех, даже для коммерческих пользователей, с некоторыми ограничениями. Существует продукт корпоративного уровня, который предлагается по индивидуальным ценам.

Выражаем свою благодарность источнику из которого взята и переведена статья, сайту cnx-software.com.

Оригинал статьи вы можете прочитать здесь.

Выбор платы для первого Arduino проекта. Блог Амперкот.ру

Что самое важное при разработке проекта? Правильно выбрать базу для своего устройства. Данная статья поможет новичкам правильно выбрать плату Arduino для своих проектов. А также разобраться с их отличиями и предназначением.


Что такое Arduino?

Arduino – это плата используемая для создания устройств способных взаимодействовать с окружающей средой и воспринимать различные данные из нее при помощи различных датчиков и управляющих устройств, таких как двигатели и т.д. Также это платформа с открытым исходным кодом, основанная на микроконтроллерах. Термин «открытый исходный код» означает, что все ресурсы платы, включая CAD файлы и т.д., находятся в свободном доступе для всех пользователей. Поэтому каждый может изменить их исходя из своих потребностей. Платы Arduino были разработаны для того, чтобы предоставить любому интересующемуся пользователю недорогой и легкий способ создания микроконтроллерных устройств, взаимодействующих с окружающей физической средой.

Следует выделить 2 сегмента:

  • Аппаратную часть – саму плату;
  • Программную часть – которая включает в себя Arduino IDE (простое и легкое в освоении программное обеспечение для написания программ Arduino).

Простота и легкость в освоении Arduino сделали данную платформу невероятно популярной по всему миру.

Что можно сделать при помощи Arduino?

Главное достоинство Arduino – это огромная гибкость. Возможности и выбор всевозможных проектов практически безграничен. К плате могут быть подключены практически любые модули: пожарные датчики, датчики препятствий, датчики присутствия, GPS-модули, GSM-модули и многие многие другие. При создании проекта можно не ограничивать себя в полете фантазии.

Как подобрать нужную плату для своего проекта?

Поскольку Arduino - платформа с открытым исходным кодом, любой производитель может сделать платы, совместимые с Arduino. Один из способов провести различие между исходными платами и совместимыми моделями - найти торговое название на плате. Название Arduino является торговой маркой и предназначено для плат, изготовленных компанией в Италии. Все совместимые платы Arduino используют другое, но похожее торговое название Freeduino, Netduino и т. д. Если вы хотите более дешевую альтернативу Arduino, вы всегда можете купить платы клонов. Обычно они не уступают в качестве оригиналу.

Наряду с Arduino Uno, которая является самой популярной из всех Arduino плат, есть и другие версии, которые можно найти на рынке. Поскольку спецификации различаются, подходить к выбору платы стоит максимально тщательно. Различные платы и их спецификации приведены в таблице ниже.


Тем, кто делает первые шаги в мире Arduino, лучше использовать наиболее популярные платы, такие как Arduino Uno, Arduino Mega или Arduino Mini. Так как информации по ним намного больше, чем по другим платам.

Сравним эти платы:

Arduino Uno

Такие платы как Arduino Uno R3 (Оригинальная), UNO R3 (Arduino-совместимая) или одна из данных, отлично подойдут тем, кто делает первые шаги и только знакомится с данной платформой. Плата имеет 14 цифровых и 6 аналоговых выводов. Таким образом в нашем распоряжении имеется 20 GPIO (портов ввода/вывода), чего будет достаточно для большинства проектов среднего и начального уровня. Arduino Uno R3 выпускается в двух моделях: обычная и SMD версия. Новичкам лучше использовать обычную версию. Так как если в процессе создания проекта вы сожжете контроллер, восстановить плату можно заменив его, в то время как SMD версию восстановить не удастся и придется полностью менять плату.

Arduino Mini

Если вы хотите удешевить ваш проект или сделать его более компактным, можно использовать плату Arduino Pro Mini 328 - 5V/16MHz, Arduino Pro Mini 328 - 3.3V/8MHz или один из аналогов. Она имеет все функциональные возможности Uno, но ощутимо меньше по размеру. Ее длина около 3-х см.

Arduino Mega

Если вы работаете над сложным проектом с большим количеством подключаемых модулей, можно использовать Arduino Mega R3 2560 (Оригинал), MEGA2560 R3 (Arduino-совместимая) или одну из имеющихся у нас расширенных плат. В этом случае вы избавите себя он необходимости установки микросхемы IC74595 для увеличения количества портов ввода/вывода.

Arduino Lilypad

Например Arduino LilyPad USB - ATmega32U4 Board или LilyPad 328 Main Board ATmega328P. Этот вариант платы чаще всего используется для проектов, встроенных в одежду. Плата спроектирована таким образом, что ее можно легко закрепить и спрятать на ткани. Также, в случае с данной платой, провода можно заменить токопроводящей нитью.

Если подытожить можно сказать, что для новичков или же просто для несложных проектов лучше всего использовать плату Uno или Mini. Если же вы работаете над большим и сложным проектом лучше подойдет плата Arduino Mega.

На этом все. Отправляйтесь за своей первой платой и радуйте окружающих своими проектами.

Статья является авторским переводом с сайта diyhacking.com.


Данная статья является собственностью Amperkot. ru. При перепечатке данного материала активная ссылка на первоисточник, не закрытая для индексации поисковыми системами, обязательна.


Введение в Arduino - что такое Arduino?

Вы когда-нибудь слышали о термине «Arduino», но не знали, что это такое и что он означает? Сегодня, с помощью этого подробного руководства по Arduino, вы узнаете все об Arduino по адресу:

  • Введение в Arduino - что это такое?
  • Что умеет Arduino?
  • Зачем использовать Arduino?
  • В чем разница между Arduino и одноплатным компьютером?
  • Об Arduino
    • Оборудование Arduino
      • Плата Arduino
      • Датчики и щиты Arduino
    • Программное обеспечение Arduino
  • Типы Arduino
  • Начало работы с Arduino - Что вам нужно?
  • Другие полезные ресурсы

Без лишних слов, давайте сразу перейдем к тому, что такое Arduino?

Введение в Arduino
  • Arduino - это электронная платформа с открытым исходным кодом, основанная на простом в использовании аппаратном и программном обеспечении, используемом для создания электронных проектов.
  • Все платы Arduino имеют одну общую черту - микроконтроллер. Микроконтроллер - это, по сути, очень маленький компьютер.
  • С помощью Arduino вы можете проектировать и создавать устройства, которые могут взаимодействовать с окружающей средой. Платы Arduino - это в основном инструмент для управления электроникой. Они могут считывать входные данные с помощью своего встроенного микроконтроллера (например, свет на датчике, объект рядом с датчиком) и превращать его в выходной сигнал (управлять двигателем, вызывать сигнал тревоги, включать светодиод, отображать информацию на ЖК-дисплее) .
  • Однако для этого сначала нужно запрограммировать плату Arduino.
    • Как программировать плату Arduino? Вы используете программное приложение под названием Arduino IDE (интегрированная среда разработки), о котором мы расскажем позже!
  • С помощью Arduino производители и электрики могут легко создавать прототипы своих продуктов и воплощать свои идеи в жизнь.

Что умеет Arduino? - Проекты Arduino

Как упоминалось выше, плата Arduino используется в качестве инструмента для управления электроникой, считывая входные данные и превращая их в выходы.Но что именно они могут сделать или сделать? Плату Arduino можно использовать для создания множества различных электронных проектов, от огнемета до шагающего робота! Вот несколько классных проектов, которые вы можете реализовать с помощью Arduino!

Arduino Arm Огнемет

Ссылка: Аллен Пэн

Вы когда-нибудь хотели быть Человеком-Факелом из Фантастической 4? В этом проекте Arduino вы теперь можете стрелять огненными шарами из кулаков каждый раз, когда вы бьете, как огнедышащий!

Роботизированная рука Arduino

Код: Massimiliano , Michele Valentini

С помощью Arduino и нескольких модулей и компонентов вы можете создать роботизированную руку, управляемую движениями вашей руки!

Светодиодная гонка Arduino Formula LED Race

Ref: Aaron Ciaghi

Этот интерактивный проект Arduino позволяет вам устроить напряженную гонку с семьей и друзьями, используя светодиодные ленты!

Ходячий монстр Arduino

Ref: 8bitsandabyte

Arduino может использоваться для управления многими типами роботов, от машин-роботов до манипуляторов. А как насчет шагающего робота! Встречайте Берта, двуногого шагающего робота-монстра на базе Arduino!

Домашняя автоматизация с Arduino

Ref: Saksham Bhutani

С помощью Arduino, Raspberry Pi и NodeMCU вы можете сделать себе классную домашнюю автоматизацию, которая включает в себя интеллектуальный дверной замок RFID, метеостанцию ​​(сообщает вам температуру, влажность и качество газа в доме), детектор движения, напоминание о поливе растений, освещение для настроения, камера (которая при необходимости отправляет вам прямую трансляцию), и вы также можете управлять своей бытовой техникой через приложение, если это необходимо, в рамках этого проекта! Это действительно универсальная система домашней автоматизации!

Это всего лишь несколько удивительных и крутых проектов, которые вы можете реализовать с помощью Arduino! С Arduino вы можете делать гораздо больше, например, метеостанции, системы защиты от взлома и т. Д.Arduino можно использовать как мозг практически для любого электронного проекта, о котором вы только можете подумать. Все, что вы можете делать с Arduino, ограничивается вашим воображением!

Еще не убедили?

Вот еще несколько причин того, почему Arduino настолько особенная по сравнению с другими электронными платами, представленными сейчас на рынке!


Зачем использовать Arduino

Существует много электронных плат, зачем использовать плату Arduino? Что ж, есть много причин, которые делают этот микроконтроллер особенным.Преимущества использования Arduino:

Дешевая

  • Когда вы что-то покупаете, вы всегда в первую очередь смотрите на стоимость.
  • Для Arduino они очень доступны и экономичны!
  • Вы можете получить официальную полную версию Arduino UNO Rev3 всего за 24,95 доллара США или нашу собственную плату Seeeduino V4. 2, которая является Arduino-совместимой платой, основанной на микроконтроллере ATmga328P (такой же, как Arduino UNO) всего за 6,90 долларов США!
  • Не ломая свой кошелек, вы можете легко получить Arduino для себя, чтобы поиграть!

Проста в использовании и идеально подходит для начинающих

  • Благодаря простому в использовании программному обеспечению IDE Arduino для начинающих, Arduino легче научиться программировать, поскольку он использует упрощенную версию C ++ по сравнению с другим программным обеспечением.
  • Кроме того, сообщество Arduino очень велико, и многие пользователи и организации используют его. В Интернете доступно множество учебных пособий и проектов, которые предварительно запрограммированы для изучения и сборки с использованием Arduino, что позволяет новичкам очень легко начать работу.
  • Даже если вы столкнетесь с какой-либо проблемой, просто попросите помощи в комментариях или на форумах, где пользователи помогают друг другу решать проблемы.
  • Вы опытный электрик и боитесь, что Arduino дается вам легко? Не беспокойтесь, так как программное обеспечение Arduino (IDE) также гибко для продвинутых пользователей!

Кросс-платформенный

  • Arduino IDE также является кроссплатформенным, что означает, что вы можете запускать его в операционных системах Windows, Macintosh OSX, а также Linux по сравнению с другими системами микроконтроллеров, которые могут запускать только Windows.

Широкий выбор

  • У Arduino есть много вариантов на выбор, чтобы вы могли выбрать тот, который больше всего подходит для вашего проекта!
  • Не хватает места? Вы можете приобрести Arduino Nano размером всего 43,18 мм на 18,54 мм!
  • Требуется больше памяти и вычислительной мощности? Вы можете приобрести себе Arduino Mega!
  • Мы поговорим подробнее обо всех типах Arduino и их различиях позже!

В чем разница между Arduino и одноплатным компьютером?

Прежде чем вдаваться в подробности об Arduino, некоторые из вас могут быть запутаны с Arduino и одноплатным компьютером (SBC), который основан на микропроцессоре, таком как Raspberry Pi. Теперь давайте проясним путаницу, сравнив Arduino и один из самых популярных SBC Raspberry Pi.

В чем их основные отличия?

  • Arduino основан на микроконтроллере, который представляет собой простой легкий в использовании компьютер, предназначенный для новичков, которые могут запускать по одной программе за раз, снова и снова.
  • Raspberry Pi - это одноплатный компьютер на базе микропроцессора, который действует как универсальный компьютер. Он может работать с различными операционными системами, такими как Windows и Linux.Raspberry Pi может запускать несколько программ и более сложен в использовании по сравнению с Arduino.

Как выбрать, какой получить?

  • Если вам нужна простая, удобная в использовании плата для выполнения простых повторяющихся задач, таких как чтение погоды, открытие двери, управление простым роботом, включение светодиода и т. Д., То подойдет Arduino.
  • Однако, если вам нужен полностью рабочий компьютер, который может выполнять более сложные функции и выполнять несколько задач, вам идеально подойдет SBC, такой как Raspberry Pi 4.

Хорошо, хватит о SBC, вернемся к Arduino…


Об Arduino

Arduino в основном состоит из двух компонентов, о которых вам следует знать: аппаратного и программного обеспечения. Что касается аппаратной части Arduino, она состоит из физической платы, а также датчиков и экранов, используемых для взаимодействия с платой.

Аппаратное обеспечение Arduino
Плата Arduino

Физическим оборудованием Arduino является сама плата.Однако, когда дело доходит до плат Arduino, существует множество разновидностей с разным функционалом.

Сегодня мы рассмотрим наш Seeeduino V4.2, который имеет те же функции, что и одна из самых популярных плат Arduino - Arduino UNO. Большинство плат Arduino будут иметь эти различные общие компоненты, которые мы собираемся перечислить:

По сравнению с Arduino UNO, он имеет некоторые дополнительные функции, выделенные красным цветом, которые можно найти только на наших платах Seeeduino!

1 - USB-вход

  • USB-порт используется для подключения платы к компьютеру для программирования и для включения платы Arduino.
  • Это USB-соединение важно, поскольку оно будет осуществляться через этот порт, через который вы загрузите свой код на плату Arduino.
  • Чтобы узнать больше о том, как загрузить код на Arduino, вы можете ознакомиться с нашим руководством по загрузке кода на Arduino.

2 - Вход постоянного тока

  • Разъем питания постоянного тока позволяет вашей плате Arduino питаться от настенного адаптера, чтобы вы могли при необходимости подавать больше энергии для вашего проекта.

3 - Разъемы Grove

  • Эти разъемы Grove можно найти только на наших платах Seeeduino.
  • SeeedStudio имеет множество датчиков / устройств, которые могут использовать это соединение I2C или UART.
  • С нашими разъемами Grove вы можете легко вставлять модули для использования с Arduino без какой-либо пайки или перемычек.
  • Подробнее о Grove мы поговорим позже, в разделе «Датчики и экраны».

Выводы 4 - 3,3 В и 5 В

  • Как следует из названия, контакты 3,3 В и 5 В подают напряжение питания на ваши модули.Вывод 3,3 В обеспечивает питание 3,3 В, а вывод 5 В - 5 В.

5 - Контакты GND

  • С этим контактом GND (Земля) они используются для заземления вашей цепи.
  • GND означает, что этот вывод находится под нулевым напряжением относительно источника питания и заземления печатной платы

6 - Аналоговые выводы

  • Аналоговые контакты позволяют Arduino считывать сигналы с аналогового датчика, такого как датчик освещенности, и преобразовывать его в цифровое значение.
  • Несмотря на то, что основная функция аналоговых выводов для большинства пользователей Arduino - считывание аналоговых датчиков, аналоговые выводы также обладают всеми функциями выводов ввода / вывода общего назначения (GPIO).

7 - Цифровые контакты

  • В Seeeduino или Arduino UNO цифровые контакты находятся на контактах с 0 по 13.
  • Они позволяют Arduino считывать цифровые входы, как нажатие кнопки, и цифровой выход, как включение светодиода.

8 - Системный выключатель питания

  • Этот системный выключатель питания можно найти только на наших платах Seeeduino.
  • Этот ползунковый переключатель используется для изменения логического уровня и рабочего напряжения платы на 5 В или 3,3 В, что полезно, как если бы вы хотите сэкономить электроэнергию, вы можете установить его на 3,3 В.

9 - Кнопка сброса

  • Эта кнопка сброса позволяет вам сбросить плату и перезапустить любой код, загруженный на вашу плату Arduino. После нажатия контакт сброса будет временно заземлен.
  • Эта кнопка сброса очень полезна для ваших проектов, если ваш код не повторяется, но вы хотите протестировать его несколько раз.
  • Эта кнопка удобно расположена сбоку, чтобы вы могли сбросить настройки платы Seeeduino, даже если сверху установлен щит. Это не относится к другим платам Arduino, где кнопка расположена сверху, что затрудняет доступ.

10 - Индикатор RX / TX

  • Также известные как индикатор передачи и приема, светодиодные индикаторы TX и RX подключены к TX и RX микросхемы USB-to-UART.
  • Они работают автоматически и позволяют узнать, когда плата отправляет или получает данные соответственно, например, когда вы загружаете программу на плату Arduino.

11 - Микроконтроллер

  • В Seeeduino V4.2 и Arduino UNO они основаны на микроконтроллере: ATmega328P
  • Это основная микросхема, которая действует как мозг вашей платы Arduino.
  • Они позволяют вам программировать ваш Arduino, чтобы он мог выполнять команды и решения на основе кода.
  • Вам необходимо знать, какой тип микроконтроллера используется на вашей плате, прежде чем загружать новую программу из программного обеспечения Arduino.
  • Несмотря на то, что микроконтроллер на платах Arduino отличается, разница между ними невелика. Единственное отличие, которое вы можете заметить, - это разный объем встроенной памяти.

С вашей платой Arduino вы определенно ничего не сможете сделать с ней. Вот где появляются датчики и экраны Arduino:


Аппаратное обеспечение Arduino
Датчики и экраны Arduino

Добро пожаловать в расширенное семейство Arduino - датчиков и щитов!

Но прежде чем мы продолжим, мы упомянули о наших модулях Grove System и Grove сенсоров.Так что же такое наша система Grove?

О Grove
  • Grove - это модульная стандартизированная система прототипирования соединителей. Grove использует подход к сборке электроники с использованием строительных блоков. По сравнению с системой, основанной на перемычке или пайке, ее легче подключать, экспериментировать и строить, что упрощает систему обучения, но не до такой степени, что она становится неуместной.
  • Некоторые другие прототипы систем понижают уровень до строительного блока, но система Grove позволяет создавать реальные системы.Это требует некоторого обучения и опыта, чтобы все наладить.
  • Каждый модуль Grove, который у нас есть, обычно предназначен для одной функции, такой как простая кнопка или более сложный датчик сердечного ритма.
  • Базовый блок не требуется для подключения модулей Grove. Вы можете использовать кабель (Grove to Pin Header Converter) для легкого перехода от контактов на Arduino к встроенным разъемам Grove.
    • У вас нет платы Seeeduino? Это тоже нормально! Вы можете приобрести наш базовый щит с 16 разъемами Grove, которые можно подключить и играть!
  • Таким образом, эта система идеально подходит для тех, кто плохо знаком с миром электроники и Arduino.

Без лишних слов, давайте сразу перейдем к расширенному семейству Arduino: датчики и щиты.

Датчики Arduino

С помощью нескольких строк кода на вашем Arduino вы можете экспериментировать и управлять широким спектром датчиков и создавать потрясающие проекты. Наши датчики могут измерять свет, ультразвуковое расстояние, влажность, температуру, влажность, газ, давление, движение, звук, прикосновение и многое другое! Что бы вы ни думали, наши датчики Grove это чувствуют! Не говоря уже о том, что все наши сенсорные модули Arduino совместимы с нашей системой Grove, идеально подходящей для новичков.

Заинтересованы? Ознакомьтесь со всеми нашими сенсорными модулями Grove здесь!

Шилды Arduino Экраны

Arduino - это готовые печатные платы, которые легко подключаются к разъемам Arduino, чтобы расширить их возможности.

С Arduino добавить Bluetooth, Wi-Fi, GPS, драйвер двигателя может быть сложно, если вы новичок в Arduino. С помощью экранов вы можете избежать всех проблем и легко подключить экран на задней панели Arduino.

Подобно датчикам, экраны имеют различные функции, включая подключение к Wi-Fi, Ethernet, привод и управление двигателями, камеру, хранилище, сенсорный экран, E-Ink Display и многое другое!

Заинтересованы? Вы можете проверить все наши щиты Arduino здесь!


После знакомства с аппаратным обеспечением Arduino вам потребуется программное обеспечение и программирование, чтобы заставить ваш Arduino ожить и позволить ему взаимодействовать с различными датчиками и экранами.
Для программирования Arduino вам потребуется программное обеспечение Arduino IDE.

Об Arduino IDE Программное обеспечение Arduino IDE
  • Arduino IDE позволяет легко писать код и загружать его на плату Arduino.
  • Эта программа является кроссплатформенной, что означает, что она может работать в Windows, Mac OS X и Linux по сравнению с другими системами микроконтроллеров, которые могут запускать только Windows.
  • Это программное обеспечение можно использовать с любой платой Arduino, такой как Seeeduino V4.2, Arduino UNO и т. Д.
  • Среда написана на Java и основана на обработке и другом программном обеспечении с открытым исходным кодом.
  • В этой программе используется упрощенная версия C ++ с подсветкой синтаксиса и другими функциями, которые упрощают обучение программированию, что идеально подходит для начинающих изучать программирование и кодирование!
  • После того, как вы закончите писать свой код, вы можете легко загрузить его в свою Arduino IDE с помощью USB-кабеля одним нажатием кнопки.
  • Чтобы узнать больше об Arduino IDE, вы можете ознакомиться с официальной документацией Arduino!

Типы Arduino

Теперь, когда вы разобрались с аппаратной и программной частью Arduino, пришло время выбрать собственную плату Arduino! Однако вы можете заметить, что существует множество вариаций от официальных плат Arduino до плат, совместимых с Arduino, каждая с разными возможностями и ценами.

Сегодня мы собрали некоторые из них, которые больше всего подходят новичкам! Их:

Ардуино Uno Rev3

  • Arduino Uno - идеальная плата для начала работы с электроникой в ​​увлекательных и увлекательных практических проектах. Эта плата - ваш вход в уникальный опыт Arduino: отлично подходит для изучения основ работы датчиков и исполнительных механизмов и является важным инструментом для ваших потребностей в быстром прототипировании.
  • Arduino Uno Rev3 также является наиболее часто используемой и документированной платой в семействе Arduino.В Интернете доступно множество учебных пособий и проектов с инструкциями по началу работы.
  • Он имеет 14 цифровых входов / выходов (из которых 6 могут использоваться как выходы ШИМ), 6 аналоговых входов, кварцевый генератор 16 МГц, соединение USB, разъем питания, заголовок ICSP и кнопку сброса.
  • Содержит все необходимое для поддержки микроконтроллера; просто подключите его к компьютеру с помощью USB-кабеля или включите адаптер переменного тока в постоянный или аккумулятор, чтобы начать работу.

Seeeduino V4.2

  • Seeeduino V4.2 основан на загрузчике Arduino UNO. Наш Seeeduino V4.2 - это, по сути, гораздо более дешевая Arduino UNO с большим количеством функций!
  • Он имеет такое же оборудование и функции с некоторыми дополнительными функциями, которые есть только в нашем Seeeduino V4.2, например:
    • Переключатель для выбора напряжения питания системы, 3,3 В или 5 В, что очень полезно, если вы хотите настроить систему до 3,3 В для экономии энергии.
    • Три встроенных интерфейса Grove позволяют вашей плате легко подключаться к нашим модулям Grove.(Мы расскажем больше о Grove в нашем секторе датчиков и щитов!)
    • Использование преобразователя постоянного тока в постоянный вместо LDO (регулятора с малым падением напряжения) для повышения эффективности

Seeeduino Nano

  • Хотите Arduino UNO или Seeeduino V4.2 меньшего размера для нужд вашего проекта? Тогда Seeeduino Nano идеально подойдет вам!
  • Seeeduino Nano - это компактная плата, похожая на Seeeduino V4.2 / Arduino UNO, и она полностью совместима с Arduino Nano по распиновке и размерам.
  • Имея размеры 43,18 × 18,54 мм и размер меньше четверти по сравнению с Seeeduino V4.2, размер Seeeduino Nano, а также надежность позволяет легко интегрировать их во многие проекты, такие как носимые устройства, мини-роботы и многое другое!
  • Кроме того, Seeeduino Nano имеет 1 встроенный интерфейс Grove, который позволяет вашей плате легко подключаться к нашим модулям Grove.

Seeeduino Mega (ATmega2560)

  • Хотите более крупный, лучший и мега Arduino? Seeeduino Mega определенно подходит к этой категории.
  • Seeeduino Mega - это мощный микроконтроллер, созданный на основе Arduino Mega. Он оснащен процессором ATmega2560, который имеет большое количество контактов ввода-вывода.
    • Он имеет 70 цифровых входов / выходов, 16 аналоговых входов, 14 ШИМ и 4 аппаратных последовательных порта
  • По сравнению с Arduino Mega, мы уменьшили объем Arduino Mega как минимум на 30% и сделали его 100 % совместим с продуктами Seeed Shield.
  • С этой платой она очень подходит для проектов, требующих большого количества цифровых входов или выходов, таких как светодиоды, кнопки и т. Д.

Начало работы с Arduino

Теперь, когда вы узнали о том, что можно делать с Arduino, с какой платой Arduino можно начать, а также о датчиках и щитах, которые вы можете реализовать в своих проектах, пора начать свое путешествие в мир электроники и Arduino. !

Grove Beginner Kit для Arduino

  • Чтобы помочь вам избежать лишних хлопот с получением всех отдельных компонентов и датчиков, мы подготовили для вас стартовый комплект Arduino!
  • В этот комплект входит основная плата управления Seeeduino Lotus и 8 модулей Grove, которые закрывают датчик, исполнительный механизм и дисплей.
  • Кроме того, мы подготовили подробные инструкции по использованию Arduino и использования каждого модуля, которые включают 8 уроков для каждого сенсорного модуля и 2 проекта Arduino, чтобы показать, как модули можно комбинировать и применять в реальных приложениях.
  • С помощью этого набора вы можете узнать все об Arduino и о том, как использовать различные сенсорные модули вместе. После этого, со всеми полученными знаниями, вы уже можете легко начать создавать свой собственный проект Arduino!
  • Ищете больше датчиков и модулей для вашего комплекта Arduino по сравнению с комплектом для начинающих, чтобы начать работу? Вы можете рассмотреть наш стартовый комплект Grove v3!
    • Он содержит 1 Arduino Shield, 10 модулей Grove, 3 светодиода и 1 мини-сервопривод!
  • Чтобы узнать больше о наших наборах Grove для Arduino, вы можете проверить наш другой блог здесь!

Теперь, когда у вас есть модули Arduino и Sensor, вы также можете ознакомиться с нашим руководством по началу работы с Arduino, в котором есть инструкции по основным функциям, например, как установить библиотеку на вашу Arduino IDE, как загрузить код на вашу Arduino!


Полезные ресурсы

Чтобы помочь вам в вашем путешествии по Arduino, вот несколько полезных ресурсов, на которые вы можете взглянуть, чтобы начать работу и двигаться дальше!

  • Seeed Wiki - Информация и руководства по модулям Grove, датчикам и платам Seeeduino.
  • Seeed Project Hub - Найдите классные проекты Arduino с инструкциями и сделайте их сами!
  • AllAboutCircuits - Сообщество по электротехнике и электронике, наполненное учебными пособиями по Arduino
  • Hackster.io и Instructables - Подобно Seeed project hub, вы можете найти потрясающие проекты, выполненные разработчиками с инструкциями, и опробовать их сами!
  • Udemy - Платформа онлайн-обучения с курсами обучения Arduino, чтобы узнать больше об электронике и Arduino.

Следите за нами и ставьте лайки:

Теги: Arduino, Arduino для начинающих, Плата Arduino, Оборудование Arduino, Arduino ide, Arduino Mega, Arduino Nano, Проект Arduino, Проекты Arduino, Датчик Arduino, Arduino Shield, Программное обеспечение Arduino, arduino uno, Arduino против Raspberry Pi, ATMEGA328P, Типы Arduino , Что такое Arduino, Что такое плата Arduino, Что такое Arduino UNO, Что Langugae использует Arduino

Продолжить чтение

Функции

и приложения реального времени

Автор admin

Плата Arduino Uno

Arduino - это одноплатный микроконтроллер, предназначенный для повышения доступности приложений, которые представляют собой интерактивные объекты и их окружение.Аппаратные функции с аппаратной платой с открытым исходным кодом, разработанной на основе 8-битного микроконтроллера Atmel AVR или 32-битного Atmel ARM. Современные модели состоят из интерфейса USB, 6 аналоговых входных контактов и 14 цифровых входов / выходов, что позволяет пользователю подключать различные платы расширения.

Плата Arduino Uno - это микроконтроллер на базе ATmega328. Он имеет 14 цифровых входов / выходов, 6 из которых могут использоваться в качестве выходов ШИМ, керамический резонатор 16 МГц, разъем ICSP, USB-соединение, 6 аналоговых входов, разъем питания и кнопку сброса. Он содержит всю необходимую поддержку, необходимую для микроконтроллера. Для начала их просто подключают к компьютеру с помощью кабеля USB, адаптера переменного тока в постоянный или аккумулятора. Плата Arduino Uno отличается от всех других плат, и они не будут использовать в себе микросхему драйвера FTDI USB-to-serial. Он представлен Atmega16U2 (Atmega8U2 до версии R2), запрограммированным как преобразователь USB-to-serial.

Arduino Uno с цифровым вводом / выводом

Существуют различные типы плат Arduino, многие из которых являются сторонними совместимыми версиями.Наиболее официальными доступными версиями являются Arduino Uno R3 и Arduino Nano V3. Оба они работают на 8-битном микроконтроллере Atmel ATmega328P с частотой 16 МГц с 32 КБ флэш-памяти, 14 цифровых входов / выходов и шестью аналоговыми входами / выходами, и 32 КБ не будут звучать так, как если бы они работали под Windows. Проекты Arduino могут быть автономными или они могут взаимодействовать с программным обеспечением при запуске на компьютере. Например, Вспышка, Обработка, Макс / MSP). Плата синхронизируется керамическим резонатором на 16 МГц и имеет USB-разъем для питания и связи.Вы можете легко добавить карту памяти micro SD / SD для более крупных задач.

Характеристики платы Arduino Uno:

  • Это простой интерфейс USB. Это позволяет взаимодействовать с USB, поскольку это похоже на последовательное устройство.
  • Микросхема на плате подключается прямо к вашему USB-порту и поддерживает ваш компьютер в качестве виртуального последовательного порта. Преимущество такой настройки заключается в том, что последовательная связь - это чрезвычайно простой протокол, проверенный временем, а USB обеспечивает соединение с современными компьютерами и делает его удобным.
  • Легко найти мозг микроконтроллера, которым является микросхема ATmega328. Он имеет больше аппаратных функций, таких как таймеры, внешние и внутренние прерывания, выводы PWM и несколько режимов сна.
  • Это проект с открытым исходным кодом, и преимуществом открытого исходного кода является то, что он имеет большое сообщество людей, использующих его и устраняющих неисправности. Это упрощает помощь в отладке проектов.
  • Это тактовая частота 16 МГц, которая достаточно высока для большинства приложений и не увеличивает скорость микроконтроллера.
  • В нем очень удобно управлять питанием и есть функция встроенной регулировки напряжения. Его также можно запитать напрямую от USB-порта без какого-либо внешнего питания. Вы можете подключить внешний источник питания до 12 В, и это регулирует его как до 5 В, так и 3,3 В.
  • 13 цифровых контактов и 6 аналоговых контактов. Этот вид контактов позволяет подключать оборудование к плате Arduino Uno извне. Эти контакты используются в качестве ключа для расширения вычислительных возможностей Arduino Uno в реальном мире.Просто подключите свои электронные устройства и датчики к гнездам, соответствующим каждому из этих контактов, и все готово.
  • Имеет разъем ICSP для обхода порта USB и непосредственного взаимодействия с Arduino в качестве последовательного устройства. Этот порт необходим для перезагрузки вашего чипа, если он поврежден и больше не может использоваться на вашем компьютере.
  • Он имеет 32 КБ флэш-памяти для хранения вашего кода.
  • Встроенный светодиод прикреплен к цифровому выводу 13, чтобы ускорить отладку кода и упростить процесс отладки.
  • Наконец, у него есть кнопка для сброса программы на микросхеме.

Arduino была создана в 2005 году двумя итальянскими инженерами Дэвидом Куартиэльесом и Массимо Банци с целью помочь студентам научиться программировать микроконтроллер Arduino uno и улучшить свои навыки работы с электроникой и использовать ее в реальный мир.

Микроконтроллер Arduino uno может определять окружающую среду, получая входные данные от различных датчиков, и может влиять на окружающую среду, управляя освещением, двигателями и другими исполнительными механизмами.Микроконтроллер программируется с использованием языка программирования Arduino (на основе Wiring) и среды разработки Arduino (на основе Processing).

ATmega168 / 328-Arduino Pin Mapping:

ATmega168-328Arduino Pin Mapping

Программирование:

  • Интегрированная среда разработки Arduino (IDE) - это кроссплатформенное приложение, написанное на Java и созданное на основе IDE. для языка программирования Processing и проектов проводки
  • Плата Arduino Uno может быть запрограммирована с помощью программного обеспечения Arduino.
  • Выберите «Arduino Uno» в меню «Инструменты»> «Плата» (в соответствии с микроконтроллером на вашей плате).
  • ATmega328 на Arduino Uno поставляется с предварительно записанным загрузчиком, который позволяет загружать в него новый код без использования внешнего аппаратного программатора. Он взаимодействует с использованием оригинального протокола STK500.
  • Вы также можете обойти загрузчик и запрограммировать микроконтроллер через заголовок ICSP (внутрисхемное последовательное программирование).
  • Доступен исходный код прошивки ATmega16U2 (или 8U2 на платах rev1 и rev2).

Схема выводов Arduino Uno

В ATmega16U2 / 8U2 загружен загрузчик DFU, который можно активировать с помощью:

  • На платах Rev1: подключение перемычки для пайки на задней стороне платы (рядом с картой Италии ), а затем сбросить 8U2.
  • На платах Rev2 или новее: есть резистор, который соединяет линию 8U2 / 16U2 HWB с землей, что упрощает переход в режим DFU.

Затем вы можете использовать программное обеспечение Atmel FLIP (Windows) или программатор DFU (Mac OS X и Linux) для загрузки новой прошивки.Или вы можете использовать заголовок ISP с внешним программатором (перезаписав загрузчик DFU).

Стартовый комплект Arduino Uno

Микроконтроллер ATmega328
Рабочее напряжение 5 В
Входное напряжение (рекомендуемое) 7-12 В
Входное напряжение (пределы) 6-20 В
Контакты цифрового ввода / вывода 14 (из которых 6 обеспечивают выход ШИМ)
Аналоговый вход Контакты 6
Постоянный ток на контакт ввода / вывода 40 мА
Постоянный ток для 3. Вывод 3V 50 мА Флэш-память
32 КБ (ATmega328), из которых 0,5 КБ используется загрузчиком
SRAM 2 КБ (ATmega328)
EEPROM 1 КБ (ATmega328)
Тактовая частота 16 МГц

Приложения реального времени платы Arduino Uno

Система домашней автоматизации на базе Arduino

Проект разработан с использованием платы Arduino uno для разработки системы домашней автоматизации с Bluetooth, которая дистанционно управляется и управляется смартфоном на ОС Android.Дома становятся умнее и благоустроеннее с использованием таких передовых технологий. Современные дома постепенно увеличивают способ проектирования, переходя на централизованную систему управления с дистанционно управляемыми переключателями вместо обычных переключателей.

Домашняя автоматизация на базе Arduino

Для этого модуль Bluetooth подключается к плате Arduino Uno на стороне приемника, а на стороне передатчика приложение графического интерфейса пользователя на сотовом телефоне отправляет команды включения / выключения на приемник, к которому подключены нагрузки.Прикоснувшись к указанному месту в графическом интерфейсе пользователя, используются лампы, поскольку нагрузки в этом проекте можно включать и выключать дистанционно с помощью этой технологии. Нагрузки управляются с помощью платы Arduino Uno через тиристоры с использованием симисторов и OPTO-изоляторов.

Автоматическое управление яркостью уличных фонарей на основе Arduino

Поскольку интенсивность не может контролироваться с помощью разрядных ламп высокой интенсивности (HID), экономия энергии в уличных фонарях с этими лампами невозможна, так как плотность на дорогах уменьшается по сравнению с часами пиковой нагрузки. ночи до раннего утра.

Автоматическая регулировка яркости на основе Arduino

Таким образом, эта система решает эту проблему, управляя интенсивностью светодиодных фонарей на улице, постепенно снижая интенсивность путем управления напряжением, подаваемым на эти лампы. Эта система использует плату Arduino для генерации импульсов ШИМ, и она запрограммирована таким образом, что она постепенно снижает напряжение, подаваемое на эти лампы, до поздней ночи и полностью отключается утром.

Таким образом, плата разработки Arduino может определять окружающую среду, получая входные данные от различных датчиков, и воздействовать на нее, управляя двигателями, освещением и другими исполнительными механизмами.Микроконтроллер на плате программируется с использованием языка программирования Arduino. Спасибо за внимание к этой статье и проясните сомнения по поводу проектов Arduino, комментируя ниже.

Фото:

Полное руководство по выбору правильной платы

Такое разнообразие в производстве плат Arduino обусловлено открытым исходным кодом. Любой производитель может производить Arduino с любым именем. Все ли платы Arduino на рынке одинакового качества? Нет.Хотя вся информация о плате Arduino доступна на их веб-сайте, качество используемых компонентов отличается. Иногда производители внесли улучшения в официальную плату.

Зеленый или синий?

Изначально Arduino печатала свои платы синим цветом, но теперь они печатают такие платы, как UNO, NANO, MEGA, LEONARDO и MICRO, зеленым цветом. Официальные платы Arduino имеют уникальные особенности, такие как определенный цвет, качество шелковой печати, тип компонентов и микросхем и даже качество дорожек и контактных площадок.Для получения дополнительной информации посетите веб-сайт Arduino.

АРДУИНО или ДЖЕНУИНО?

Arduino и Genuino по сути одинаковы. Их компоненты, характеристики и качество ничем не отличаются. Единственная разница - это регион, в котором поставляются эти платы. Из-за разницы во мнениях между создателями Arduino в прошлом платы Arduino продавались как Arduino в США и Genuino за пределами США.

С 2015 года Arduino производит свои платы в США в сотрудничестве с компанией Adafruit. Эта компания продает платы, похожие на Arduino, под брендом METRO. Поскольку Arduino является оборудованием с открытым исходным кодом, любой производитель может изготавливать платы Arduino, если они не используют имя Arduino для этих плат. Помимо Adafruit, такие компании, как Sparkfun и DFRobot, производят свои платы Arduino под брендами RedBoard и DFRduino.

Красный или черный?

Как указывалось ранее, Adafruit производит платы Arduino под брендом METRO. Некоторые из этих плат оснащены мощными процессорами ARM и имеют такие функции, как порт камеры, стерео и порты micro-SD.Благодаря загрузчику UF2 вы можете программировать эти платы через Arduino IDE и CircuitPython. Чтобы узнать больше о досках Metro, посетите этот веб-сайт. Эта компания разработала плату ATMEGA328, аналогичную Arduino UNO. Расположение, количество и расположение контактов такие же, как у Arduino UNO, что позволяет использовать щиты Arduino. Несмотря на общее сходство с Arduino UNO, у него есть несколько отличий. Эта плата использует процессор ATMEGA328 с пакетом SMD и CP2104 для преобразования последовательного интерфейса в USB, что снижает цену по сравнению с официальной платой UNO.Плата METRO использует порт micro USB для программирования вместо USB типа B. Рядом с разъемом адаптера есть небольшой переключатель для подключения и отключения тока. Рабочее напряжение (логическое) для этой платы 5 вольт; Однако на плате есть площадка, которая при пайке меняет рабочее напряжение на 3,3.

Если у вас возникли проблемы с размером в вашем проекте, Adafruit также продает свою плату ATMEGA328 с не припаянными штыревыми разъемами и переходником.

Подключение Arduino к ARC - Руководства - Сообщество

Подключение Arduino к ARC

Описание

Запрограммируйте Arduino и подключите его к ARC, чтобы стать EZ-B.

Совместимость с Arduinos

В настоящее время в этом руководстве рассказывается, что Arduino совместимо с ARC, где скачать прошивку, как прошить Arduino и подключиться к ARC.

После того, как вы выполните это руководство и запрограммируете Arduino, вы сможете подключить Arduino к ARC и управлять Arduino. По сути, вы будете преобразовывать Arduino в EZB. Самое лучшее в этом то, что доступ к исходному коду означает, что вы можете добавлять новые функции в Arduino и расширять возможности ARC.Следует отметить, что каждый Arduino будет иметь разные возможности или не иметь возможностей (например, видео, аудио и т. Д.).

EZ-Builder Version
- Эта функция работает с ARC 2019.01.31.00 Beta или новее

Возможности Arduino
Кроме того, каждая модель Arduino будет иметь свой MCU (микроконтроллер) с различными возможностями для сервоприводов, PWM и аналоговых . Проконсультируйтесь с таблицей данных / руководством используемой вами Arduino, чтобы убедиться, что вы понимаете, какие порты доступны для различных команд.Например, некоторые модели Arduino разрешают ШИМ / сервоприводы только на определенных цифровых портах. Между тем, другие Arduino разделяют I2C с аналоговыми портами. Вам нужно будет определить, какие порты доступны, потому что мы понятия не имеем из-за количества имеющихся версий Arduino. Например, сервопорты на Arduino UNO должны быть портами ШИМ 3, 5, 6, 9, 10 и 11. Эти ограничения связаны с библиотеками и оборудованием Arduino.

Существует значительное количество вариаций Arduino, каждая с небольшими модификациями.Это означает, что базовая прошивка, представленная в этом руководстве, может быть изменена для различных конфигураций Arduino. Кроме того, вы можете добавлять новые функции в прошивку Arduino и регистрировать их как возможности для использования в ARC. Но это будущая редакция этого урока :).

* Arduino Mega, показанная на рисунке выше

Совместимое официальное Arduinos
Программное обеспечение ARC совместимо с рядом продуктов Arduino, прошивки которых можно найти на соответствующих страницах.Найдите свою плату Arduino и загрузите прошивку с этой страницы: https://synthiam. com/Support/Hardware/Hardware-Overview

Загрузите исходный код прошивки для вашей версии Arduino или совместимой по указанной выше ссылке и перейдите к следующему шагу. этого учебника. * Примечание: для совместимости или клонирования Arduino потребуется установка набора инструментов и библиотеки для компиляции прошивки. Обратитесь к руководству по продукту, совместимому с Arduino, для получения инструкций по добавлению библиотек и инструментов в Arduino IDE для клонирования оборудования.

ARDUINO RIVERDI TFT SHIELD - płytka, która zwiększa możliwości Ardurino

  • Технические характеристики
    Пункт назначения щит для расширения возможностей Arduino
    Производитель Риверди
  • Описание товара

    Экран Arduino Riverdi TFT

    Arduino Riverdi TFT Shield был создан для расширения возможностей Arduino.Он обеспечивает удобное подключение TFT-дисплеев Riverdi с контроллерами FT8xx в целом к ​​Arduino.

    Ardurino Riverdi TFT Shield включает:

    • разъемы для вывода на несколько дисплеев
    • подключение внешнего динамика
    • Слот для карты MicroSD
    • перемычка выбора источника питания подсветки
    • Кнопка сброса
    • Адаптер
    • FPC к разъему IDC 2.54 мм
  • Гарантия

    Обращаем ваше внимание, что на все товары, представленные в нашем интернет-магазине, распространяется гарантия производителя сроком на один год. Гарантийный срок действует со дня продажи. В случае сомнений или для получения технической помощи обращайтесь в наш отдел продаж.

    Фотографии продукта, представленные на сайте www.unisystem.pl, отражают фактическое состояние устройства.Однако цвета, показанные на фотографиях, являются только демонстрационными из-за различных методов отображения. Представленные цвета могут незначительно отличаться от представленных на фотографиях.

    У нас самый большой выставочный склад в Польше

    Мы поддерживаем наших клиентов на каждом этапе процесса продаж

    быстрая доставка для нас приоритет

  • 11 проектов Arduino - что они построили !?

    Вы когда-нибудь задумывались, что можно делать с Arduino? Вам интересно, может ли Arduino работать для проекта, который вы задумали? С Arduino можно делать так много интересных вещей, и мы здесь, чтобы показать вам, насколько универсальным может быть Arduino!

    В этом видео мы покажем вам 11 проектов Arduino, созданных нашими участниками.

    Некоторые из них посвящены домашней автоматизации, некоторые просто нестандартны. Мы решили представить эти конкретные проекты, потому что считаем, что они лучшие проекты Arduino, чтобы продемонстрировать возможности и разнообразие вещей, которые вы можете делать с Arduino.

    Все представленные здесь проекты были представлены членами Академии Электроники Программирования. Все они вложили массу усилий в их создание, и мы гордимся тем, что были частью этого пути.

    Если Arduino вас взволновал и вы думаете, что хотите попробовать, не забудьте посмотреть следующее видео, в котором мы поможем вам выбрать правильную плату Arduino, включая все доступные варианты и обязательные есть аксессуары для начала программирования и сборки с Arduino.

    Проект 1 - Arduino Hover Disk

    Этот первый проект представляет собой парящий диск для Arduino. Хотя он точно не парит, он определенно создает впечатление парения. И вам должна понравиться эта раскраска Капитана Америка.

    Для его создания Дэн использовал два Arduinos, два XP, контроллер двигателя Sabertooth, реле фиксации, щит реле мощности для Arduino, звуковую плату звуковых эффектов, два двигателя кресла-коляски, кучу батарей и тонну светодиодов. конечно.

    Дэн - школьный учитель на пенсии, но он обычно ездил на этом по школьным залам.Было бы очень интересно увидеть это.

    пр.2 - трезубец

    Второй проект - шести футов высотой, пылающий NeoPixel, трезубец из поликарбоната.

    Его используют, чтобы болеть за хозяев на Первых соревнованиях по робототехнике. Его разработала первая команда FRC 4296 Trident Robotics, наставник которой Марк Бала был членом Академии электроники программирования.

    Изготовлен из поликарбонатных труб и листов. В нем используются неопиксельные полоски постоянного тока с напряжением 12 В, каждая из которых имеет по три светодиода RGB на пиксель.Всего в трезубце 70 пикселей или 210 светодиодов.

    На правой стороне головы находится Arduino nano, который управляет светодиодами, а также подключается к устройству чтения SD-карт, где хранятся образцы светодиодов. В трезубце также используются два инерциальных модуля измерения SparkFun 9 Degrees of Freedom

    .

    Эти два датчика обмениваются данными с отдельным Arduino nano, чтобы трезубец мог обнаруживать различные движения и соответствующим образом настраивать свое отображение.

    Проект 3 - Лазерная турель для диверсии кота-защитника рождественской елки

    Да, вы не ослышались.Этот третий проект - инструмент для отвлечения кошек от елки. Над проектом работал участник Джон Харт. Он использует Arduino Uno и датчик движения, который запускает два сервопривода на отдельной оси для перемещения лазерной указки. Судя по всему, это работает как шарм.

    Проект 4 - Беспроводной монитор производительности Solar Geyser

    Джеймс Трейс хотел контролировать работу своего солнечного гейзера, который похож на теплообменник для горячей воды.

    Он использовал Arduino nano и несколько датчиков для измерения температуры окружающей среды, влажности, солнечного света, а затем он использовал ESP 8266 для беспроводной передачи всех этих данных в ThingSpeak, облачный сервер для регистрации данных, чтобы он мог регистрировать эти данные и увидеть это из любой точки мира.

    Проект 5 - Система управления вентиляторами силового шкафа для автодомов Camper-Van

    Этот проект был разработан Джеком Тинсели. У него был действительно крутой фургон, который он переделал в кемпер.

    Джек использовал Arduino для создания системы, которая измеряет напряжение вспомогательной батареи, считывает температуру силового шкафа, включает охлаждающий вентилятор по мере необходимости и передает эту информацию по беспроводной сети на второй Arduino, который отображает данные на экране, чтобы он мог легко читать, пока он за рулем.

    Проект 6 - Домашнее пиво с Arduino

    Когда-нибудь варили домашнее пиво? Если да, то трудно не подумать об Arduino в качестве инструмента, который поможет в этом процессе. Этот проект домашнего пивоварения Arduino - результат огромного труда и самоотверженности Класа Бергмена.

    Klas использовал Arduino Mega, датчики температуры, устройство чтения SD-карт, светодиоды, подключение к Ethernet и многое другое, чтобы создать отличную систему контроля и мониторинга ферментации.

    И мы упоминали, что он отправляет все эти данные в ThingSpeak?

    Проект 7 - Сад аквапоники, управляемый Arduino

    У Дмитрия есть сад для аквапоники с тремя резервуарами, который он хотел автоматизировать.

    Ему нужно было кормить рыбу из бункера, включать и выключать гриль для растений, прокачивать воду через фильтры и заполнять резервуары для растений водой.

    Он смог это сделать с помощью Arduino Uno, датчика уровня воды для определения необходимости перекачки между резервуарами, четырехканального модуля реле, насосов и сервоприводов.

    Его программа на Arduino способна управлять всей этой электроникой, и он был рад, что всего за шесть недель, никогда не кодируя раньше, он смог запустить этот проект.

    Проект 8 - Симулятор рабочего места

    Джим работает на электростанции и отвечает за обучение новых технических специалистов. Он построил симулятор с использованием Arduino для обычной рабочей станции на своей работе.

    Идея заключалась в том, чтобы дать студентам возможность смоделировать работу перед выполнением на реальном устройстве.Он использовал Arduino Mega и тонну датчиков.

    Проект 9 - дисплей Arduino NeoPixel со звуком и светом

    Роберт выровнял 25 полосок WS2812, также известных как NeoPixels, в результате получилась матрица из 450 точек. Затем отображение матрицы настраивается на основе дискретизации входного аудиосигнала.

    Для кода он использовал предварительно созданные массивы для сохранения различных показанных шаблонов.

    Проект 10 - Проект умной жизни Arduino

    Деворе - преподаватель программы STEM в Вуковаре, Хорватия.

    Он познакомил своих студентов с Arduino, и благодаря его наставничеству они смогли создать эту небольшую интерактивную модель умного города. Они использовали Arduino Uno для управления сервоприводами и светодиодами для считывания выходных сигналов с датчиков света для создания модели.

    Этот проект стал победителем конкурса World Arduino Day в категории «Дети и образование».

    Проект 11 - Часы анализатора DCF77

    Эрик построил и запрограммировал это удивительное устройство.

    Это атомные часы, отображающие временные метки полученных импульсов, а также подробную информацию о полученных импульсах, например ширину и длительность импульса.

    Он использовал Arduino Mega, Arduino Uno, тонны светодиодов, семь сегментных дисплеев, плату звуковых эффектов Adafruit и многое другое, чтобы воплотить этот проект в жизнь. Довольно удивительно, если вы спросите нас.

    Сводка

    Ну вот и все. 11 крутых проектов Arduino. Мы надеемся, что вы лучше понимаете возможности Arduino и то, что вы можете делать.

    Если у вас крутятся колеса этой Arduino, и вы хотите начать работу как можно быстрее, обязательно посмотрите следующее видео, в котором мы расскажем, как выбрать правильную плату Arduino из всех имеющихся вариантов и обязательных. аксессуары для начала программирования и сборки с Arduino.

    Какой ваш любимый проект из 11? Голосуйте прямо здесь и дайте нам знать в комментариях.

    Удачного дня, увидимся в следующий раз. Пока!

    30 проектов Arduino для злого гения, второе издание

    Описание

    Примечание издателя: продукты, приобретенные у сторонних продавцов, не гарантируются издателем в отношении качества, подлинности или доступа к каким-либо онлайн-правам, включенным в продукт.
    Так много дьявольски забавных способов использовать новейшие платы Arduino!

    Полностью обновленное, это самостоятельное руководство показывает вам, как программировать и создавать увлекательные проекты с платами Arduino Uno и Leonardo и средой разработки Arduino 1.0. 30 проектов Arduino для Evil Genius , второе издание, сразу же знакомит вас с упрощенным программированием на C, которое вам необходимо знать, и демонстрирует, как воспользоваться преимуществами последних возможностей Arduino.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
