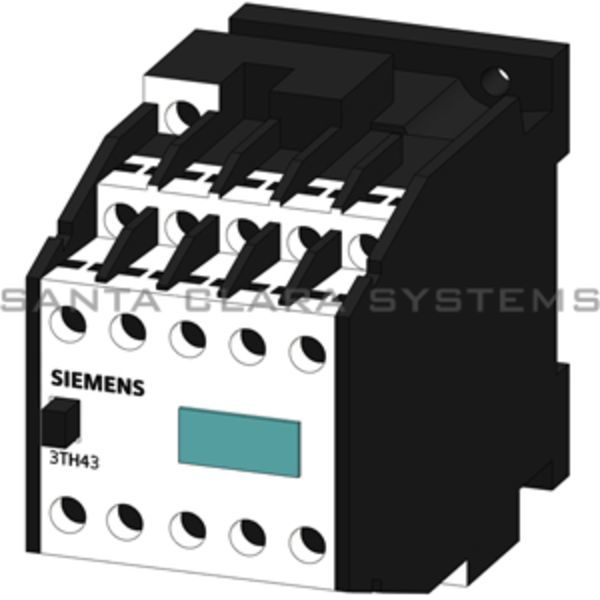

Промежуточное реле электромагнитное достаточно часто используется в электрических сетях. Оно замыкает, размыкает цепь, может производить управление довольно мощными устройствами. Принцип действия реле заключается в том, что оно может изменять высокие нагрузки в цепях. Используются такие реле, как П-21, РЭК и другие подобные.

Принцип действия

Рассмотрим принцип действия на промежуточном реле (далее РП) – 341.

Промежуточные реле (рис. 1), как правило, выполняются на электромагнитном принципе и предназначены для увеличения числа контактов основного реле, когда при его срабатывании требуется замкнуть и разомкнуть несколько цепей. Кроме того, промежуточные реле имеют значительно более мощные контакты по сравнению с контактами основного реле. Поэтому, если необходимо замыкание или размыкание цепей такой мощности, на которую контакты основного реле не рассчитаны, то они сначала замыкают цепь катушки промежуточного реле, которое своими контактами замыкает соответствующие цепи основного реле. При прохождении тока по катушке 1, превышающего ток нормального режима, срабатывает якорь 3 магнитной системы 2. С помощью рычага 6 замыкаются контакты 4 и 5.

рис. 1

Сфера применения

Электромагнитное реле напряжения имеет достаточно широкую сферу использования. Его применяют для контроля множества производственных систем. Например, станков. Кроме того, реле может одновременно производить несколько действий в разных электрических цепях (в одной включить систему, а в другой – завершить ее работу).

Реле промежуточного типа используется для:

• замыкания и размыкания отдельных друг от друга электрических цепей;
• замедления защиты при высоких нагрузках в системе;
• контроля системы при высоком напряжении.

На рынке продукции представлено множество производителей. Конструкция реле может разниться в зависимости от марки товара. Описание самого простого варианта (классического) далее:

1. Электромагнитная катушка с сердечником, к которой подключается постоянный либо переменный ток (зависит от конкретной сети).
2. Подвижные и неподвижные контакты, которые устанавливаются на корпусе над колодкой. Происходит замыкание контактов, когда в катушке возникает напряжение. Управление контактами полностью производит катушка. Принцип питания напрямую зависит от положения контактов.

Главное предназначение промежуточного реле – это расцепление и размножение контактов. Например, при подключении к устройству трехфазного электродвигателя произойдут такие изменения: запуск, сработает пускатель, а также последняя пара контактов замкнется, в результате чего запустится двигатель. Кроме того, реле производит выключение двигателя при разрыве реверса.

Классификация

Реле может быть оснащено сразу несколькими группами контактов. Все зависит от целей и предназначения устройства. Существует классификация реле. Для покупателей и специалистов типы устройства обозначены буквенными символами для большего понимания.

Например, купить промежуточное реле можно с символьным обозначением ПЭ46-1. Каждая буква и цифра несут смысловую нагрузку.

• П – промежуточное;
• Э – электромагнитного типа;
• 46 – серия;
• 1 – импульсное.

Кроме того, можно получить и продукцию с дальнейшей маркировкой. Это может означать: количество замыкающих контактов, климатическая разновидность. Часто производители не указывают эти данные, но они обязательно заносятся в паспорт устройства, а также сертификат качества к ней.

Технические характеристики

У каждого промежуточного реле есть свои характеристики. Покупателям стоит подбирать продукцию в соответствии со своими целями. Например, промежуточное реле ПЭ-46 обладает такими характеристиками:

1. Тип – электромагнитное двухпозиционное.
2. Нижний ток срабатывания (напряжение 24/110 А) – 0,02/0,01.
3. Количество циклов включения и выключения – 150 тысяч.
4. Степень защиты – IP40.
5. Климатические условия использования – от -40 до +50.

В то время как для реле РК-4Р срабатывание составляет до 16, напряжение – от 12 В, а температурный режим работы – от -40 до +40. Важно подобрать продукцию, которая будет подходить конкретным целям и решению определенных задач. Все характеристики обязательно необходимо учитывать при покупке.

РПГ – это особенный вид продукции. Эти промежуточные реле называют герконовыми. Применяются в промышленных условиях. Чаще всего используются при напряжении сети от 16 до 42 Вольт. Способны производить контроль микропроцессорного производства. Существует различные виды герконов, количество контактов составляет от 1 до 10. Бывают однообмоточными и двухобмоточными.

МКУ является нейтральным двухпозиционным устройством для электрических сетей и контроля процессов. Эти реле использовались одними из первых для коммутации проводов на автоматизированных роботах. В корпусе устройства используется дополнительная магнитная полоса. Сердечник по-особенному изогнут так, что он делится на две части.

В сердечник устанавливается катушка с пластмассовым корпусом. Сама деталь разделяется на группы контактов. С правой стороны устанавливается магнитный виток, замкнутый накоротко, а с левой – плоский якорь и ограничитель (из стали). В устройстве достаточно сильная магнитная система. Конструкция работает в таких условиях:

1. Напряжение катушки – от 12 до 220 Ватт постоянного тока.
2. Номинальный ток – 5 А.
3. От двух контактов.

Приобрести реле можно в любом специализированном магазине электротехники. Цена зависит от такого, какой тип устройства покупателю необходим. При выборе важно помнить об учете всех характеристик реле.

Ознакомиться с нашей продукцией и купить можно на стр. http://www.ect.ru/catalog.phtml?menu=5/36

Состояние склада на 27.10.2015 в формате Microsoft Excel скачать можно по этой ссылке

Устройство и назначение вспомогательных реле

К вспомогательным реле относят указательные (сигнальные), промежуточные и реле времени.

Реле времени

Реле времени (ЭВ) применяют для создания независимых от тока требуемых выдержек времени, обеспечивая, таким образом, селективную работу отдельных защит. Реле времени конструктивно имеют много разновидностей. Разберем работу реле времени на примере электромагнитных реле с часовым механизмом серий ЭВ – 100 и ЭВ – 200.

Реле серии ЭВ – 100 применяют в цепях оперативного постоянного тока на напряжения в 24, 48, 110 и 220 В, а ЭВ – 200 для работы в оперативных цепях переменного тока на напряжения 127, 220 и 380 В.

На рисунке ниже показано устройство реле времени ЭВ – 100:

Работа реле осуществляется следующим образом. Когда обмотка электромагнита 1 обесточена, рычаг часового механизма 17 отведен вверх до упора и удерживается на месте якорем 23 действием пружины якоря 22, при этом ведущая пружина 8 растянута (заведена). При замыкании контакта основного (пускового) реле по обмотке электромагнита ЭВ, включенной в оперативную цепь последовательно, потечет ток. Под действием электромагнитных сил якорь 23 втянется, и рычаг часового механизма опустится вместе с якорем, при этом зубчатый сегмент 13 под действием пружины 8 начнет вращаться по часовой стрелке, а ведущая шестерня 12 вместе с подвижным контактом 11 – против часовой стрелки. С помощью фрикционного сцепления на одном валу посажен часовой механизм (детали 2, 3, 4, 5, 6, 7, 14, 15, 16), который обеспечивает постоянную частоту вращения подвижного контакта 11. Когда подвижной контакт доходит до неподвижных контактов 10 и замыкает их, оперативная цепь тоже замкнется и реле даст импульс на отключение выключателя.

Изменение уставок реле (выдержки времени) осуществляют путем изменения расстояния между подвижными и неподвижными контактами (увеличением или уменьшением расстояния). Время срабатывания реле устанавливается на шкале 9, отградуированной в секундах. Контакты 18, 20, 21и поводок 19 используются тогда, когда требуется мгновенное срабатывание реле (без выдержки времени).

При исчезновении тока в катушке (линия отключена) якорь под действием пружины 22 поднимается вверх, а с ним и рычаг часового механизма и реле будут готовы для работы.

Промежуточные реле

Промежуточные реле (РП) благодаря наличию в них большого количества нормально замкнутых и разомкнутых контактов применяются в релейной защите, когда необходимо одновременно замыкать и размыкать несколько независимых цепей (цепи управления сигнализации, выключателей и другие), подключаемые к разным контактам реле. Кроме того, наличие у них мощных контактов дает возможность использовать их для разгрузки маломощных контактов основных реле от больших токов (для замыкания цепей электромагнитных приводов выключателей).

Промышленностью выпускается большое количество промежуточных реле, работающих на электромагнитном принципе. Основным элементом промежуточных реле является электромагнит с подвижным якорем и подвижная система комбинированных контактов (нормально закрытых и открытых), связанных с якорем. Промежуточные реле изготавливаются для работы в оперативных цепях переменного и постоянного тока. Реле РП – 23 и РП – 24 работают в оперативных цепях постоянного напряжением 12, 24, 48, 110 и 220 В, а реле РП – 25, РП – 26 – в цепях переменного тока напряжением 100 и 220 В.

На рисунке ниже показаны устройство и принцип действия реле РП – 23:

Реле состоит из катушки 12, размещенной на сердечнике 11, якоря 9 неподвижных контактов 4, подвижной контактной системы 5, разделенной изоляционными втулками 6, возвратной пружины 3, скобы 2, на которой закреплен сердечник упора 7, ограничителя хода якоря 10 и основания реле 1.

При подаче напряжения на катушку реле якорь, втягиваясь, хвостовиком 8 перемещает подвижную контактную систему вниз. При этом замыкаются нормально открытые контакты и размыкаются нормально закрытые контакты. Реле имеет четыре нормально открытых контакта и один нормально закрытый. При исчезновении тока в катушке реле под действием пружины 3 контактная система возвращается в исходное положение.

Указательные (сигнальные) реле

Сигнальные (указательные) реле служат для подачи сигналов (световых, звуковых, указательных и других)  о возникновении не нормальных режимов работы на каком-то участке электрической цепи. Реле типа РУ – 21, работающие на электромагнитном принципе, является одним из наиболее распространенных. Принцип его действия заключается в том, что при прохождении тока по его обмотке якорь притягивается к сердечнику, флажок, ранее удерживаемый якорем, теряет упор, под действием собственного веса поворачивается по оси и устанавливается  своей окрашенной поверхностью напротив застекленного окна в крышке реле. Это служит сигналом о срабатывании защиты. При повороте флажка одновременно замыкаются контакты цепи сигнализации. Флажок возвращается в первоначальное положение при повороте рукоятки.

Вспомогательные реле и контакторы • ELKO EP

Вспомогательные реле и контакторы • ELKO EP

Присоединяйтесь к нашим предстоящим бесплатным онлайн-вебинарам…

Зарегистрируйтесь сейчас

Интернет-магазин

Английский

Установочные контакторы и вспомогательные реле предназначены для коммутации большей мощности (нагрузки), чем емкость коммутационного компонента.

Они также используются для так называемого умножения контактов, когда требуется более одного контакта. Вспомогательные реле имеют бесшумную работу, светодиодную сигнализацию и переключающие контакты. Контакторы ELKO EP не имеют базы и коммутируют токи до 63А.





---

ES11 – Розетка для реле 750 л

ЕС-11 на 750л Информация о продукте

Силовые реле VS116K

Вспомогательное реле 1х16А переключение; состояние выхода отображается цветным светодиодом Информация о продукте

Вспомогательное реле VS116B

Служит для усиления или «умножения» контактов существующего устройства.

Информация о продукте

Монтажный контактор VS463

Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продукте

Монтажный контактор VS440

Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продукте

Монтажный контактор VSM425

Контакторы ручного управления предназначены для вспомогательного и силового включения, имеют выключатель на передней панели и имеют ручной принудительный режим работы котла. Информация о продукте

Монтажный контактор VS220

Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продукте

Монтажный контактор VS420

Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продукте

Монтажный контактор VS425

Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продукте

Монтажный контактор VS120

Контакторы серии VS предназначены для вспомогательного и силового включения двигателей, машин, насосов или светильников. Информация о продукте

Монтажный контактор VSM220

Контакторы ручного управления предназначены для вспомогательного и силового включения, имеют выключатель на передней панели и имеют ручной принудительный режим работы котла. Информация о продукте

Силовое реле втычного типа 750L

Используется для вспомогательного управления светом, сигнализацией, котлами, ГДО, отоплением и т.д. Информация о продукте

Вставное силовое реле, тип 782L

Используется для вспомогательного управления светом, сигнализацией, котлами, ГДО, отоплением и т.д. Информация о продукте

Силовые реле модульного типа VS

Служит для усиления или «умножения» контактов существующего устройства. Информация о продукте

Раздел контента

Вспомогательные модульные реле Вспомогательное реле в розетке В установочной коробке Контакторы Контакторы с ручным управлением

Календарь

<

Октябрь 2022 г.

>

•
•
•
•
•
• 1
• 2
• 3
• 4
• 5
• 6
• 7
• 8
• 9
• 10
• 11
• 12
• 13
• 14
• 15
• 16
• 17
• 18
• 19
• 20

  iNELS, Беспроводная электроустановка RF-Session 3, Преобразователи, Детекторы и Системные Блоки. ( Тренинги и выставки )

• 21
• 22
• 23
• 24
• 25
• 26
• 27
• 28
• 29
• 30
• 31

Центр обслуживания клиентов

Техническая поддержка

	+420 800 100 671
	support@elkoep. com

Больше контактов

ПРОДАЖИ

	+420 573 514 221
	[email protected]

Больше контактов

Вспомогательные реле — GE&EC

GE&EC предлагает семейства вспомогательных реле GE, среди их технических характеристик для работы, применения, мощности и др., включают:

– 05 типы контактных механизмов для возврата в исходное положение: автоматические, ручные, электрические, ручно-автоматические, ручно-электрические.

– Рабочее напряжение: AC/DC

– Нагрузка

– Количество контактов.

– Скорость

– Запуск, управление, наблюдение, интерпозиция, тревожные приложения, среди прочего



Нажмите на изображение, чтобы загрузить брошюру

ВСПОМОГАТЕЛЬНЫЕ РЕЛЕ (серия MVAA, малая нагрузка)

Вспомогательное реле малой нагрузки, подходит для широкого диапазона напряжений и благодаря внутреннему расположению диодов позволяет питать катушку реле от переменного или постоянного тока, используется для многократного комбинированного замыкания/размыкания. В схемах защиты требуются размыкающие контакты. MVAA поставляется в версиях с ручным, автоматическим и электрическим сбросом. Его компактная конструкция и положительное действие обеспечивают высокую степень механической стабильности. Доступные модели: MVAA11, MVAA13, MVAA14, MVAA21, MVAA23 Подробную информацию о технической конфигурации см. в каталоге).

ВСПОМОГАТЕЛЬНЫЕ РЕЛЕ ВЫСОКОСКОРОСТНОГО УПРАВЛЕНИЯ И ВКЛЮЧЕНИЯ MVAJ СЕРИИ 05x/10x/20x

Три семейства реле MVAJ-05 -10 -20 могут применяться для всех типов схем отключения, работающих на высокой скорости. Они представляют в общей сложности 14 типов реле, 5/10/20 представлений контактов, чтобы охватить 5 типов механизмов для сброса (Подробности технической конфигурации см. в каталоге)

ВСПОМОГАТЕЛЬНЫЕ РЕЛЕ УПРАВЛЕНИЯ, ОТКЛЮЧЕНИЯ, НИЗКОЙ И ВЫСОКОЙ НАГРУЗКИ MVAJ СЕРИИ 11–34

Серия MVAJ 11–34 предлагает высокоскоростные операции и варианты с высокой и низкой нагрузкой. Также доступны модели с защитой от перенапряжения от разрядных токов большой емкости в системе питания постоянного тока. Он также может предоставить реле защиты от переменного тока. Действующие реле: MVAJ11, 13, 14, 21, 23, 25, 26, 27, 29, 34 (подробности технической конфигурации см. в каталоге).

ВСПОМОГАТЕЛЬНЫЕ РЕЛЕ СЕРИИ PREMIUM

Вспомогательные реле PRiMA предназначены для использования в крупных стационарных электрических установках. Вспомогательные реле PRiMA — это универсальные съемные реле с четырьмя парами выходных контактов. Их конструкция позволяет устанавливать их в любом месте внутри шкафа или панели, спереди или сзади панели, на DIN-рейке и т. д. Типичными приложениями являются общее умножение контактов, блокировка, индикация аварийных сигналов и другие. Его прочность, надежность и соответствие стандартам на подстанциях имеют первостепенное значение. Электрическое реле сброса PRE, ручной/электрический сброс (PRH), автоматический сброс (PRS)

РЕЛЕ КОНТРОЛЯ СЕРИИ MVAX 11

Реле MVAX 11 применяется для контроля цепей отключения в реле отключения, таких как MVAJ или реле межпозиционного управления типа MVAW.
