Ввгнг ls или nym сравнение кабель: Чем отличается кабель ВВГнг от кабеля NYM-J?

От правильного выбора проводника для установки в помещении зависит качество всей планировки разводки. Не только любители, но и профессионалы часто не могут определиться, какой кабель приобрести: ВВГ или NYM. Проблема в том, что оба вида проводников очень распространены и достаточно востребованы.

Чтобы не ошибиться в выборе, рекомендуем ознакомиться с советами Олега Олиферова, действующего руководителя логистического отдела завода Альфакабель.

Конструкция

Важно учитывать конструктивные характеристики.

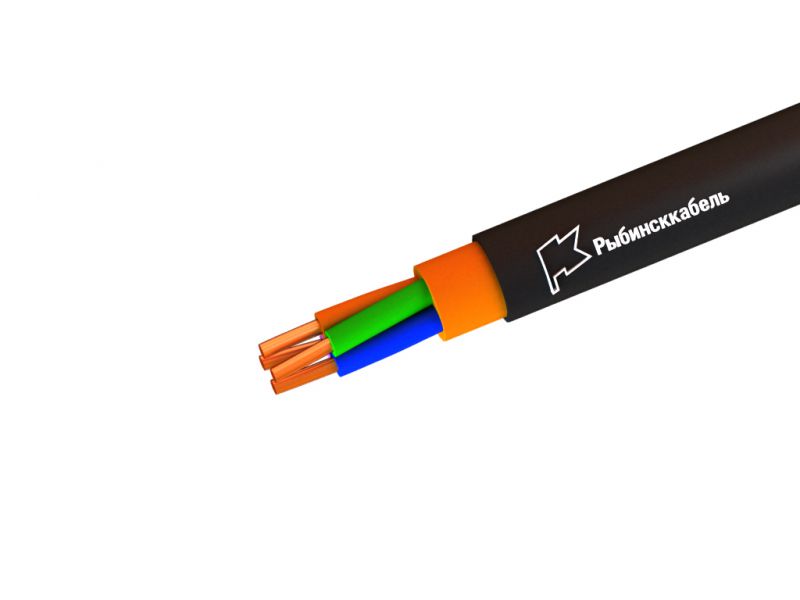

Для начала разберемся с силовым кабелем ВВГнг российского производства. Тип изоляции: PVC с добавками. Благодаря добавкам исключается потенциальное возгорание. В кабеле предусматривается от двух до пяти жил.

Преимущество данной марки в маркировке. Для распределения жил каждая из них окрашена собственным цветом, либо присутствует нанесение полос. Внешнее покрытие такое же, как и в изоляции.

Кабель NYM обладает теми же характеристиками, что и российский аналог. Однако он производится по немецким стандартам качества. Количество жил совпадает с ВВГнг, так же изоляция с добавками ПВХ, которые препятствуют возгоранию. Единственное отличие от российского кабеля — наличие уплотняющего слоя (прокладывается между оболочкой и изолирующим слоем). В результате значительно случается вероятность возгорания.

Технические характеристики

Обе марки кабелей имеют практически идентичные характеристики. Поэтому сравнение будет проводиться на основании параметров, которые имеют отличия.

Температурный режим для использования кабеля ВВГнг — от -50°С до +50°С. Срок годности — 30 лет. На деле кабель сможет прослужить намного дольше. Весомым преимуществом модели является отсутствие вероятности возгорания при групповом типе укладки. ВВГнг идеально подходит для укладки в силовых и осветительных сетях в случае отсутствия герметизации входа.

Кабель NYM работает при температурном режиме от -30°С до +40°С. установленный производителем период эксплуатации — 40 лет. В случае соблюдения условий правильной укладки кабеля и избежание повреждений в ходе эксплуатации, модель сможет прослужить дольше.

Главным недостатком является отсутствие горения в случае одиночного монтажа.

Кабель NYM идеально подходит для использования в помещении с установкой и оборудованием с герметичным вводом.

Так какой же кабель выбрать: ВВГнг или NYM?

В результате сравнения двух моделей кабелей необходимо так же отметить положительные моменты, присущие обеим маркам.

Кабель ВВГнг:

• пригоден для эксплуатации в температурном режиме от -50 до +50 градусов;
• не подлежит горению даже в случае общей прокладки;
• устойчив к солнечному свету;
• бюджетная цена.

Кабель NYM:

• пластичен и очень прочный;
• имеет влагозащиту;
• легкий монтаж;
• высокий период эксплуатации.

Есть и другие нюансы, которые важно учесть при выборе кабеля. В случае необходимости скрыть проводку, лучше приобрести кабель NYM. Эта модель более пластична и легко устанавливается. Так же присутствует влагостойкость, благодаря которой проводник можно стелить в санузлах.

Если же проводка нужна для дома, стены которого выполнены из горючего сырья (дерево), важно предусмотреть дополнительные металлические трубки для изоляции. Они послужат дополнительной прокладкой и обезопасят помещение от потенциального возгорания.

Если предполагается монтаж открытого типа — лучше приобрести кабель ВВГнг. Провода устойчивы к воздействию солнечных лучей. Важно отметить, что отечественные производители изготавливают еще одну разновидность кабеля — ВВГнг-LS. В случае возгорания она не выпускает токсины.

Если главной целью является экономия бюджета — лучше так же отдать предпочтение кабелю ВВГнг. Ведь его стоимость ниже примерно на 15% в сравнении с аналогом немецкого производства.

Еще один момент, который важно учесть: некоторые кабеля марки NYM, которые выпускаются российскими заводами, могут не соответствовать заявленному стандарту качества. Дело в том, что отечественные производители весьма поверхностно соблюдают требования к качеству. Поэтому так важно учесть не только базовые характеристики обеих моделей, но и конструктивные характеристики провода, качество производства.

Поделиться ссылкой:

Какой кабель выбрать для проводки?

В самом начале ремонта необходимо задуматься над проводкой в квартире – ведь это одна из вещей, которую будет крайне сложно переделать после ремонта. Если Вы зайдете в раздел кабелей и проводов, то увидите огромное многообразие, которое может Вас испугать. В этой статье мы разберем, какие кабели и провода могут подойти непосредственно для вашей проводки в квартире или доме.

Из всего многообразия, для проводки используется два вида кабеля – ВВГ и NYM. Перед тем, как мы будем разбирать, какие бывают критерии у данного кабеля, хочется сразу отметить, что в первую очередь выбор силового кабеля –  это вопрос безопасности .

 То есть, говоря про кабель, речь идет в первую очередь про риски – если вы покупаете дешевый кабель для проводки, это не означает, что у Вас случится пожар, просто вероятность возгорания выше. Если же вы берете качественный и дорогой кабель, вероятность стремится к нулю. То же самое касается и сечения кабеля – Вы можете взять и выбрать сечение меньше рекомендованного и риски возрастут (но это не значит, что пожар непременно случится), а можете взять кабель сильно с запасом, что значительно понизит вероятность возгорания. Итак, с какими критериями нужно определится:

Разница между ВВГ или NYM

В чем отличие ВВГ и НУМ? Данные кабели отличаются:
– цветом (кабель ВВГ черный, а кабель NYM серый)
– формой (ВВГ  бывает плоский и круглый, НУМ всегда круглый)
– температурой эксплуатации (ВВГ от -50 до +50, НУМ от -30 до +40)
– материалом оболочки (ВВГ – ПВХ-пластикат, НУМ – поливинилхлорид)
– наличием наполнителя (в стандартной модификации у ВВГ нет наполнителя, а у NYM он есть всегда)
– реакцией на прямые солнечные лучи  (ВВГ  более устойчив, НУМ менее устойчив)

Сечение кабеля

Сечение кабеля необходимо подбирать в первую очередь под конкретные задачи.

Ниже представлена таблица соотношения мощности и сечения, при этом стоит учитывать тот, факт, что для закрытой проводки запас сечения должен составлять 20-30%. Совет по подбору сечения для кабеля прост:

– КАБЕЛЬ ДЛЯ РОЗЕТОК – СЕЧЕНИЕ 2,5 КВ.ММ.
– КАБЕЛЬ ДЛЯ СВЕТА – СЕЧЕНИЕ 1,5 КВ.ММ.

Количество жил кабеля

Количество жил в первую очередь зависит от фазности провода и наличия заземления. В быту, как правило, используется однофазное электричество (220 вольт). Это означает что вам необходим провод с двумя жилами. Дополнительным критерием является наличие заземления – если оно есть, вам нужен трехжильный провод (фаза, ноль, земля) Если же заземление в вашей квартире или доме не предусмотрено, можно остановится на двухжильном проводе (фаза и ноль).

Выбрать кабель ГОСТ или ТУ?

В отдельной статье мы рассматривали, чем отличается кабель ГОСТ и ТУ. Если говорить коротко, любой кабель изготавливается по техническим условиям завода (сокращенно ТУ). Это означает, что завод-изготовитель заявляет определенные условия, которым соответствует кабель (сопротивление на 1 км. кабеля, материалы оболочки и изоляции, наполнитель, сорт металла и тд). При этом каждый завод обладает возможность получить соответствие ТУ своего завода государственному стандарту(сокращенно ГОСТ). Если завод получает ГОСТ на свою продукцию, это означает что ТУ завода по производству кабеля соответствует ГОСТ стандарту. В простонародье тот кабель, который не проходит сертификацию, называют ТУ (потому что кабель соответствует ТехУсловиям завода, но не соответствует ГОСТ), а кабель, который прошел сертификацию, называют ГОСТ (то есть ТУ завода соответствуют ГОСТ).

Очень часто нам задают вопрос – что брать, ГОСТ или ТУ? Это решение остается в первую очередь за Вами. Мы же, со своей стороны считаем, что оптимальным кабелем по соотношению качество-цена является кабель ВВГнг ГОСТ – то есть плоский кабель без наполнителя, но выполненный по ГОСТ. Для бытовых нужд его более чем достаточно.

На наш взгляд – оптимальный кабель для проводки в квартире: ВВГнг LS ГОСТ.

Рекомендации какой провод использовать для электропроводки в доме

Домашнюю электрическую сеть невозможно построить без электрического кабеля. Однако для обустройства жилья недостаточно правильно его установить; нужно еще правильно выбрать подходящий тип. А для этого нужно знать, какие характеристики влияют на выбор. Вы согласны?

Мы расскажем, какие виды продукции предлагает современный рынок и какой провод использовать для электропроводки в доме. Мы познакомим вас с востребованной номенклатурой и поможем разобраться в маркировке продукции для прокладки ЛЭП. Укажем, на что следует ориентироваться заказчикам и самостоятельным электрикам.

Информация, представленная для ознакомления с целью оптимизации восприятия, дополнена схемами, фотоподборками, видео-рекомендациями.

Содержание статьи:

• Из чего сделаны электрические кабели?
• Разновидности электрических проводов
  • Вид №1 – Кабель ВВГ
  • Вид №2 – Кабель NYM
  • Вид №3 – Провод ПУНП
  • Вид №4 – Кабель бронированный ВББШВ
90 Критерии выбора0012
• Как рассчитать сечение провода?
• Выводы и полезное видео по теме

Из чего делают электрические кабели?

Основными элементами любого электрического кабеля являются жилы – элементы для прохождения электрического тока, изолированные друг от друга внутренней оболочкой и заключенные в общую оболочку.

Обозначаются аббревиатурой TPG.

Кроме токопроводящих жил (1) кабель может содержать такие конструктивные элементы, как заполнитель (3), проволочную или стальную броню (2) и наружную оболочку (4)

Жилы для передачи электрической энергии бывают двух типов:

• однопроволочные одножильные;
• многопроволочный состоящий из большого количества тонких нитей.

Некоторые ошибочно полагают, что одножильные жилы и одножильные кабели — это одно и то же понятие. По сути, одножильные изделия могут иметь только одну жилу, которая, в свою очередь, может быть выполнена одно- или многопроволочной.

Фотогалерея

Фото

Выбор проводов для устройства электропроводки в квартире или доме чаще всего обусловлен удобством работы, опытом и навыками исполнителя

По качеству и скорости передачи электрического заряда много- и одножильные провода практически не отличаются. Их выбирают в основном, ориентируясь на прочность и гибкость жилы

В значительной степени опыт начинающего электрика по снятию изоляции имеет выбор кабеля по количеству жил. Однопроволочный вид неумелыми руками может сразу “перекусить”

Многожильные провода, даже в составе кабеля, значительно более гибкие, чем одножильные. Их легче укладывать в труднодоступных местах и ​​на участках пути с многочисленными изгибами. Однако их практически невозможно повредить.

Одножильные провода применяют там, где не предполагается модернизация сети, подключение дополнительных линий и ремонт сети. Жила из одной проволоки после нескольких изгибов может быть разорвана

Несмотря на то, что оба вида проводов соединяются по общим технологическим правилам, при формировании жил учитывают способность и неспособность жил многократно изгибаться без повреждений соединения

Только действующие электрики подключают один токопровод со скрутками. Данный тип соединения не предполагает возможности раскрутки и переделки узла

Провод с жилой под напряжением из одного провода проще зачистить и вывести в клемму, что особенно привлекательно для неопытных домашних мастеров. Тем не менее, вы можете приобрести соединитель, который надежно фиксирует все компоненты многопроволочной жилы, или использовать наконечник, который обжимает все компоненты перед подключением провода

Варианты подключения одножильных и многожильных проводов

Способы соединения одно- и многопроволочных видов

Скрутка как способ соединения токонесущих жил

Соединение проводов с помощью клемм

Основой для изготовления токопроводящих жил может быть медь или алюминий. Если сравнивать эти металлы, то алюминий хоть и дешевле, но проигрывает в том, что имеет меньший уровень электропроводности.

Это означает, что при одинаковом сечении медный проводник способен пропускать больший ток. Единственным «минусом» меди является то, что ее нельзя напрямую соединить с другими металлами. Те. Для соединения с алюминием необходим переходник, исключающий образование гальванической пары.

Алюминий не лучший вариант для проводки в доме, так как он имеет низкий уровень электропроводности, а в процессе эксплуатации быстрее окисляется и ломается на изгибах

Если соединение производить скруткой, то это место быстро окислится , что приведет к разрыву контактов, в результате чего багажник может замкнуться. В идеале для всех линий в квартире следует выбрать один и тот же тип провода.

Кабели для электрических сигналов снабжены общей защитной оболочкой.

Изоляционный слой может быть изготовлен из:

• каучука;
• полиэтилен;
• ПВХ компаунд.

Каждый из этих материалов характеризуется высокими изоляционными характеристиками. Благодаря этому их можно использовать в сетях различных классов напряжения в пределах 500 Вт.

Основное назначение наружной оплетки – защита проводников от влаги, которая может привести к нарушению целостности изоляции и, как следствие, к помутнению оптических волокон

Любой кабель для дома имеет как минимум два изолирующих слоя: первый защищает внутренние жилы, собранные в пучок, второй опоясывает только одну жилу.

Разновидности электрических проводов

Существует несколько классификаций, которыми руководствуются мастера при выборе.

Первым признаком того, что кабели являются общими, является количество жил . Рабочие параметры одноядерных и многоядерных изделий подробно представлены в таблице ниже.

Сводная таблица эксплуатационных параметров одножильных и многожильных электротехнических изделий в зависимости от количества задействованных нитей. Разница существует как в устройстве, так и в предполагаемом использовании.

Ниже представлены четыре наиболее популярных типа кабелей, используемых при обустройстве внутренней электропроводки.

Вид №1 – Кабель ВВГ

При устройстве внутриквартирной электропроводки, обеспечивающей применение кабеля ВВГ . Используется для передачи электрического тока при рабочем напряжении в пределах 1000 В. Количество жил в таких изделиях может составлять от одной до пяти.

Токопровод ВВГ изготовляют в одном из четырех исполнений: в виде изделий с плоским или круглым поперечным сечением, а также треугольным или квадратным

К неоспоримым преимуществам продукции ВВГ можно отнести широкий диапазон рабочих температур. Его можно безопасно использовать при температуре от -50°С до +50°С. Проволока славится высокой прочностью на разрыв и способностью выдерживать влажность до 98%.

Изделие этого типа может иметь одно из трех обозначений:

• « П » – указывает на плоский тип сечения;
• « с » – означает, что между изоляцией ТПЖ и внешней оплеткой жгуты из резиновой смеси или ПВХ;
• « нг »- указывает на то, что изоляция не распространяет горение.

В любых кабелях типа ВВГ, за исключением имеющих обозначение «з», пространство между наружной оболочкой и изоляционным слоем жил не заполнена

Внешняя оболочка кабеля ВВГ обычно окрашена в черный цвет, внутренняя изоляция токопроводящих жил маркируется желто-зеленым, синим, красным или белым цветом с синей полосой

Для бытового применения кабель сечение от 1,5 мм ² , при обустройстве частного дома изделие 6 мм ² . Значение радиуса изгиба изделия определяется путем умножения меньшего сечения на 10.

Фотогалерея

Фото

Кабель с маркировкой ВВГнг-LS

Процесс прожига изоляции кабеля

Кабель с маркировкой ППГНГ-HF

Кабель ВВГнг запрещенный для жилья

Вид №2 – Кабель NYM

NYM – Еще один качественный силовой кабель, предназначенный для проведения силовых и осветительных сетей напряжением до 660В. Многожильные токопроводы изделия изготовлены из меди.

Количество жил кабеля NYM может составлять от одной до пяти. Минимальные параметры сечения реализуемых изделий составляют 1,5 мм ² , максимальные – 16 мм ² .

Значение радиуса изгиба соответствует четырем диаметрам поперечного сечения.

Кабель секционный NYM: медные жилы заключены в оболочки из ПВХ, между которыми проложена негорючая прокладка; роль внешней оплетки – ПВХ изоляция

Кабель имеет двойную изоляцию:

• внешняя оболочка из поливинилхлорида;
• Внутренняя оплетка из негорючего ПВХ.

Внутреннее пространство между изоляционными слоями заполнено наполнителем, которым является каучук с покрытием. Такое решение повышает прочность изделия и делает его более устойчивым к высоким температурам.

Таким образом, кабель NYM относится к влаго- и термостойким изделиям. Пределы его рабочих температур от -40°С до +70°С.

Единственным недостатком кабеля NYM является его уязвимость к УФ-лучам. По этой причине при использовании на открытом участке, куда попадают прямые лучи, рекомендуется его накрывать.

Если сравнивать кабель NYM с аналогом ВВГ, то первый предпочтительнее по эксплуатационным параметрам. Но при ограниченном бюджете всегда можно сэкономить, используя кабель NYM только для соединения комнатных и квартирных панелей с панелями пола, а прокладывать кабель ВВГ на участках.

Вид #3 – Провод ПУНП

Часто для проводки используют бюджетный аналог – Плоский провод ПУНП . Представляет собой двух- или трехжильное изделие сечением 1,5-6 мм ² . Каждая жила плоского провода выполнена из меди и является однопроволочной.

ПУНП применяется для подключения стационарных систем освещения и «силовых» розеток на номинальное напряжение 250 В и частоту 50 Гц

Кабель также имеет двойную изоляцию:

• наружная оболочка из ПВХ пластиката ;
• внутренняя оплетка из поливинилхлорида.

По качеству такой провод далеко не лучший вариант. К тому же, как показывает практика, изоляция провода очень уязвима к температурным колебаниям и быстро разрушается при нагреве.

Вид №4 – бронированный кабель ВББШВ

При обустройстве системы освещения прилегающей к дому бронированной силовой установки лучше всего подойдет Кабель ВББШВ . Предназначен для работы в условиях переменного номинального напряжения, диапазон которого варьируется от 660 до 1000 В.

Влагозащитное изделие удобно прокладывать в земле, в железобетонных трубах и в гофре на открытом воздухе воздуха при условии создания дополнительной защиты от прямых световых лучей.

Основным преимуществом данного кабеля является наличие металлизированной брони, в связи с чем его можно смело использовать при устройстве прокладки в земляной траншее

Жилы из меди. Количество нитей может варьироваться от одной до пяти, каждая из которых может состоять из одного или нескольких проводов.

Сечение изделий ВББШВ от 1,5 мм ² до 240 мм ² . В качестве внутренней изоляции и внешней оболочки используется поливинилхлорид.

Компетентные критерии выбора

Залогом бесперебойной работы домашней магистрали электросистемы является качество комплектующих. Поэтому на этапе их приобретения одной из ключевых задач является выбор кабеля надлежащего качества.

Производители всегда указывают, из каких металлов изготовлены жилы и какие материалы входят в состав изоляционной оплётки; эти параметры указаны в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, необходимо внимательно изучить маркировку товара. На кабеле должны быть указаны: марка, наименование производителя и соответствие ГОСТу или техническим условиям. Размер сечения и марка кабеля должны повторяться через равные промежутки по всей длине внешней оплетки изделия.

Маркировка любого силового кабеля представлена ​​цифрами и тремя буквами.

Первая цифра численного обозначения определяет количество жил, вторая цифра – площадь поперечного сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры обозначают класс гибкости шнура. Первая буква определяет тип материала, задействованного в создании верхней оплётки утеплителя.

Если у вас есть товар, в маркировке которого на первом месте стоит буква «А», это означает, что жилы выполнены из серебристого металла – алюминия; если такой буквы нет, то резьбы медные

Вторая буква указывает на тип провода:

• « К » – контрольный;
• « П » – плоский;
• « М » – монтажный;
• « Ш » или « В » – монтажный;
• « Mg » – сборочное помещение с гибким проводником.

Третья буква маркировки определяет материал, применяемый для внутренней изоляции жил.

Вариантов его обозначения и расшифровки:

• « П » – изоляция из полиэтилена;
• « В » или « ВР » – оплетка из резины;
• « Пв » – применяемый вулканизирующий полиэтилен;
• « Пс » – применяемый самозатухающий полиэтилен;
• « С » – наружная оплетка из свинца;

Резиновая изоляция может быть защищена нитритной оболочкой « Н » Или поливинилхлорид « В ».

Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами сечением 2,5 мм, рассчитанный на напряжение 380 В, изолированный оболочкой из ПВХ и заключенный во внешнюю оболочку Оболочка ПВХ

Следующая буква указывает на тип кабеля: “ НГ ” – негорючий и пожаробезопасный, “ Б ” – бронированный, “ ЛС ” – не выделяет дым при плавлении. Изделия с бронированной оболочкой используются там, где есть вероятность механических повреждений.

Наличие в маркировке буквы « Е » сообщает о наличии наполнителя между жилами. Буквенное сочетание « СОЖ » показывает, что это однопроволочная жила.

Как рассчитать сечение жилы провод?

Площади сечений жил нормируются.Значения их выбирают с ориентацией на силу тока,материал изготовления жил и условия прокладки.Действительно,при эксплуатации кабеля на предела своих возможностей проводники будут нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий значение допустимого тока уменьшится до 30%.

Чтобы правильно рассчитать сечение провода, которое лучше всего подходит для домашних магистралей, необходимо рассчитать суммарное значение тока всех квартирных электроприборов

Расчет производится по этой формуле P/V .

Где:

• Ч – мощность приборов, параметры которых указаны в технической документации;
• В – сеть напряжением 220 В.

Площадь сечения измеряется в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропустить через себя от 4 до 6 ампер. У медного аналога этот параметр достигает отметки в 10 ампер.

Например, для электроприбора мощностью 4 киловатта по этой формуле сила тока становится равной 18,18 А = 4000 Вт/200В. Для питания такого устройства требуется прокладка проводки с медными нитями сечением 1,8 мм ² .

В качестве подстраховки полученное значение лучше умножить на 1,5. Поэтому самый идеальный вариант для питания такого мощного устройства — медный провод сечением 2 мм ² . Если рассматривать вариант установки алюминиевого аналога, то понадобится шнур, толщина которого в 2,5 раза больше.

Упростите задачу с помощью приведенной ниже таблицы.

Таблица, которой удобно пользоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех питаемых электроприборов

Важный момент! При проектировании скрытой проводки данные из таблицы необходимо умножить на коэффициент 0,8 .

В открытом состоянии возможен монтаж в том же частном доме, в любом случае для надежности лучше использовать провод сечением 4 мм и более ² и выше, отдавая предпочтение изделиям с высокими механическими прочность.

По показателям плоскости поперечного сечения монтажный кабель для ввода в дом должен быть на одну ступень выше, чем тот, который необходим для обслуживания большинства устанавливаемых электроприборов.

В целях экономии такой провод можно использовать только для ввода в дом и подключения к клеммнику, а через автоматы проводить линии нужного сечения.

Согласно требованиям ПУЭ ПУЭ 7.1.34 каждую строку следует рассчитывать отдельно с ориентацией на конкретную нагрузку. Однако есть варианты, приемлемые для всех жилых объектов со стандартными значениями сечения:

Фотогалерея

Фото

Электропроводка для построения линий освещения чаще всего выполняется кабелем ВВГнгЛС 3×1,5мм². Для защиты линий рекомендуется настроить автомат на 10 А

Кабель ВВГнгЛС 3×2,5мм² традиционно используется для соединения штепсельных розеток. Автомат для них нужен на 16А

Для подключения мощных бытовых приборов к электросети проводка проложена кабелем ВВГнгЛС 3×6мм². Здесь нужен автоматический выключатель на 32 А

Кабель для ввода в дом или квартиру лучше рассчитать так, чтобы он соответствовал реальной нагрузке. Но чаще всего для ввода используется ВВГнгЛС 3×6мм². Однако в связи с ростом мощности потребителей лучше брать ВВГнгЛС 3×10мм²

Устройство линий осветительной сети

Монтаж электропроводки к розеточным группам

Монтаж розеток для мощного оборудования

Ввод электропроводки в дом или квартиру

Вы узнаете, какой кабель использовать для устройства электропроводки в деревянный дом с другого нашего сайта.

Выводы и полезное видео по теме

Перед выбором и практическим использованием проводов лучше еще раз вспомнить теорию просмотрев полезные видео.

Видео №1. Как правильно подобрать провод:

Видео №2. Совет мастера, какой провод лучше для дома:

Ценовой диапазон силовых кабелей в продаже достаточно широк. Но в этом вопросе не стоит экономить. Более низкая цена может свидетельствовать о том, что при изготовлении кабельного изделия использовались материалы низкого качества или провод имеет сечение меньше заявленного .

Приобретая продукцию китайских производителей, будьте готовы к тому, что в стремлении сэкономить вместо медных жил многие из них используют омедненные алюминиевые провода. Внешне они практически не отличаются от медных аналогов, а отличаются только эксплуатационными характеристиками.

У вас есть полезные рекомендации, которые вы хотите сообщить посетителям сайта и нам? Возникли вопросы при чтении информации? Пожалуйста, пишите комментарии в блоке под текстом статьи.

Какие кабели и провода использовать для электропроводки в квартире

В продаже имеется множество проводов, различающихся по материалу, сечению, маркировке, дизайну и цвету.

При прокладке электросетей необходимо решить первоочередной вопрос – какой кабель использовать для электропроводки в квартире, чтобы обеспечить безопасность и надежность проложенных электрокоммуникаций.

Согласитесь, выбор подходящего проводника – задача не из легких. Мы постараемся вам помочь, и предлагаем ознакомиться с подробной классификацией кабелей и особенностями подключения электрооборудования.

Содержание статьи:

• Причины замены кабеля
• Отличия кабеля от провода
• Основные характеристики кабельной продукции
  • Материал и конструкция кабеля
  • Подробнее о сечении кабеля
  • Толщина жилы0012
  • Толщина кабельной оболочки
  • Правила для чтения кабельных маркировки
  • Цвета кабеля
  • Упаковка и сертификаты соответствия
  • Внешнее состояние кабельных продуктов
• . – Кабель ВВГ
• Вариант №1 – Кабель NYM

Причины замены кабелей

Полная или частичная замена электросетей обычно необходима в двух случаях :

1. Возраст публикации . Капитальный ремонт рекомендуется проводить через 15-20 лет после въезда в новую квартиру. За это время налаженные коммуникации изнашиваются, становясь источником потенциальной опасности для жителей.
2. Перепланировка и ремонт помещений (особенно с добавлением мощной бытовой техники). Современные электрические плиты, стиральные машины, посудомоечные машины предъявляют повышенные требования к электропроводке. Их нежелательно подключать к старым электросетям из-за несоответствия характеристик. Планируя покупку таких агрегатов, лучше обновить коммуникации в отдельных комнатах, например, на кухне или в ванной.

Независимо от причины замены электросети, работу следует начинать с подготовки и подбора кабельной продукции.

Различия кабелей и проводов

Начинающие мастера часто задают вопрос, что купить для прокладки электрокоммуникаций – кабели или провода.

Для решения этой задачи необходимо выяснить разницу между этими изделиями:

• Согласно принятому в СССР ГОСТ 15845-80 кабель состоит из одной или нескольких жил (жил), покрытых изоляционным материалом. Такие элементы, в свою очередь, заключены в пластиковую, полиэтиленовую, металлическую или резиновую оболочку, поверх которой может быть установлен дополнительный защитный кожух, в том числе армированный.
• Благодаря двойной изоляции кабель надежно защищен от влаги, света, воздействия агрессивных веществ, механических повреждений. Повышенные характеристики прочности и надежности позволяют использовать такие изделия в самых сложных условиях, например, под водой и под землей.
• Провод состоит из одной или нескольких скрученных жил, которые могут быть как изолированными, так и неизолированными. Обычно они заключены в неметаллическую оболочку (ПВХ, сшитый полиэтилен) или оплетку/обмотку из текстиля или проволоки. Защищенность провода намного меньше, чем у троса, поэтому сфера его использования достаточно ограничена.

По мнению профессионалов, для прокладки стационарной электрической сети в квартире необходимо использовать исключительно кабели. Провода могут применяться для переносного электрооборудования, а также в слаботочных системах с напряжением не более 24В.

Провода отличаются от кабелей наличием неизолированных жил и более легкой защитной оболочкой. Их можно использовать для создания электрических систем, не предъявляющих высоких требований.

При выборе материалов для прокладки электрических сетей в жилых помещениях предпочтение следует отдавать безукоризненно качественной продукции. Только в этом случае можно установить безопасную, пожаробезопасную и надежную проводку, которая обеспечит подачу электрического тока в каждый уголок квартиры.

Основные характеристики кабельной продукции

При покупке продукции, используемой для электросвязи, важно учитывать следующие особенности.

Материал и конструкция кабеля

В ассортименте вы найдете элементы проводки с медными и алюминиевыми жилами. Хотя последние и дешевле, изделия из меди более надежны: они обладают большей проводимостью по току и меньшим сопротивлением — к тому же проводники из этого металла нагреваются медленнее.

Медь также более пластична и не подвержена быстрому окислению, благодаря чему жилы из нее служат долго.

На основании таких характеристик существующие документы ( ПУЭ 7.1.34 и СП 31-110-2003, п. 14.3 ) предписывают для устройства электропроводки в квартирах применять исключительно медные кабели и провода.

Хотя изделия из алюминия широко применяются в промышленности, их применение для электропроводки в жилых помещениях запрещено правилами устройства электроустановок

По конструкции провода могут иметь одну или несколько жил. Однопроволочный элемент представляет собой монолитный проводник, окруженный изолирующей оболочкой. Такое изделие удобно и просто монтируется, к тому же оно дешевле многопроволочного.

Фотогалерея

Фото

В пределах жилого объекта разница в передаче и качестве электрического заряда по многопроводной и однопроводной проводке практически не ощущается. Однако провод с одним проводом в качестве жилы значительно дешевле

В выборе оптимального варианта чаще всего руководствуются удобством работы с тем или иным видом проволоки. Одножильный проще использовать при подключении розеток и выключателей

Одножильный кабель можно повредить при освобождении его от изоляции для подключения, хотя снять с него защитную оболочку гораздо проще.

Сечение многожильного провода равно сумме сечений всех входящих в него проводов. В однопроволочных моделях имеется абсолютно ровная жила, только сечение ее монолитное

Однопроволочные жилы хуже гнутся, часто ломаются после нескольких изгибов. Поэтому их часто применяют при строительстве постоянной электропроводки, не предполагающей модернизации и изменения трассы

При прокладке трасс электропроводки с многочисленными изгибами, в сложных случаях и труднодоступных местах используется кабель с многожильными проводами. Их можно без опаски гнуть

Для соединения много- и одножильных проводов используются одни и те же способы. Однако использование клемм при сборке систем многожильных проводов должно быть особенным.0003

Только опытные электрики соединяют провода скрутками. Если они применялись при строительстве электропроводки из одножильных проводов, то предполагается, что узел больше не будет разбираться

Устройство электропроводки в новостройке

Присоединение электроустановочных изделий

Зачистка токоведущей жилы от изоляция

Сечение одножильных и многожильных проводов

Варианты одножильных проводов

Сложные трассы проводки

Способы соединения проводов

Скрутка однопроволочных проводов

В то же время кабели такой конструкции, особенно большого сечения, более жесткие и часто ломаются при изгибе. Из-за этих особенностей специалисты отдают предпочтение пластиковым многожильным изделиям.

Такие модели хорошо переносят скручивание, изгиб и поворот, что делает их пригодными для прокладки любых видов электрических сетей.

Для присоединения проводов, имеющих многопроволочные жилы, к электрооборудованию (клеммникам выключателей, розеткам) необходима концевая заделка или дополнительная опрессовка наконечниками

Однако при острой необходимости применения штукатурки допускается одножильное медное изделие, так как отделочный материал обеспечивает дополнительную защиту.

Подробнее о сечении кабеля

Этот показатель, измеряемый в квадратных миллиметрах, отражает текущую пропускную способность. Медная кабельная продукция имеет один мм ² способна пропускать ток 8-10 ампер, а алюминиевая имеет максимальное значение всего 8А.

Поперечное сечение кабеля не следует путать с его диаметром. Если последнюю характеристику можно измерить штангенциркулем или даже линейкой, то площадь поперечного сечения вычисляют по специальной формуле, одной из переменных которой является диаметр

Для обеспечения безопасной работы электросети лучше выбирать проводники с большей пропускной способностью.

Благодаря этому жила не нагревается выше допустимой нормы, что предохраняет изоляцию от оплавления. Запас сечения важен еще и потому, что скрытая под штукатуркой проводка плохо охлаждается.

При этом не рекомендуется брать кабель, номинал которого намного выше расчетного (например, 4 вместо 2,5 мм ² ) В этом случае необходимо применить защиту проводки, рассчитанную на основе этого показателя, то есть требуются автоматы и УЗО большей мощности.

Для разводки электрических сетей в квартире обычно применяют кабели нескольких типов. Самые тонкие используются для организации освещения, средние подходят для розеток, а самые толстые для подключения электроплит

В идеале сечение должно соответствовать маркировке, указанной на бирке кабельного изделия, однако фактическая цифра часто имеет меньшее значение.

Незначительные расхождения допустимы, поскольку при сертификации основное внимание уделяется сопротивлению, а не поперечному сечению. Существенные расхождения в цифрах свидетельствуют о браке.

При выборе нужно руководствоваться и ПУЭ 7.1.34 Кроме того, каждую линию электропроводки необходимо рассчитывать отдельно с учетом предполагаемой нагрузки.

Однако в большинстве случаев допустимо руководствоваться практическим опытом монтажа электропроводки. На основании многочисленных наблюдений и расчетов в устройстве электропроводки часто применяют кабели со следующим сечением:

Фотогалерея

Фото

При устройстве групп освещения в городских квартирах и загородных домах чаще всего используется кабель сечением 3×1,5 мм². Для защиты проводки ответвлений освещения используются автоматы А10. установлены. Максимальная мощность обычно не превышает 4,1 кВт

Для организации групп розеток, устанавливаемых для питания бытовых приборов, проводку прокладывают кабелем сечением 3×2,5 мм². Им нужен автомат на 16А. Максимальная мощность после традиционно не выше 5,9кВт

Электроснабжение мощных потребителей: холодильник, электроплита, электродуховка организуется прокладкой отдельных линий кабелем 3×6мм². Им нужен автомат на 32А, максимальная мощность 10,1кВт

Электропроводка вводится в квартиру или частный дом кабелем сечением не менее 3×6мм². Однако кабель сечением 3×10мм² лучше использовать с запасом для увеличения мощных устройств

Устройство системы освещения в квартире

Прокладка линий для розеток

Устройство электромонтажа мощных потребителей

Ввод электриков в квартиру

Толщина изоляции жил

Любая жила, используемая в многожильных или одножильных кабелях, окружена изоляцией, для которой используется ПВХ или другие виды используются пластмассовые (они могут быть обычными или иметь пониженную горючесть и дымообразование).

Толщина изоляции регламентируется соответствующими ГОСТами: для бытовых кабелей, рассчитанных на напряжение до 660 В, сечением 1,5 и 2,5 квадратных миллиметров стандартом предусмотрено применение изоляционного слоя 0,6 мм.

Чтобы не ошибиться, лучше покупать кабели известных брендов, предлагаемые в солидных специализированных магазинах.

Толщина оболочки кабеля

Внешняя оболочка образует цельный кабель, фиксируя и защищая изолированные жилы внутри.

Как и изоляция жил, обычно изготавливается из различных видов пластика (ПВХ, сшитый полиэтилен, полимер с пониженной горючестью), но имеет большую толщину.

По принятым правилам слой защитной оболочки одножильных кабелей составляет 1,4 мм, а многожильных – 1,8 мм, на практике толщина таких изделий может незначительно изменяться в сторону уменьшения.

Все элементы квартирной электропроводки, даже если предполагается их использование для помещений с минимальной мощностью, должны быть выполнены из кабелей с экранированными жилами и цельной оболочкой.

Двойная изоляция максимально защищает электросеть от повреждений и обеспечивает безопасность людей, помогая избежать поражения электрическим током.

Правила чтения маркировки кабелей

Оболочка кабеля, применяемая при электромонтаже в жилом доме, содержит всю информацию, необходимую для выбора изделия. Надпись, которая должна быть четкой и хорошо читаемой, в процессе изготовления печатается или выдавливается.

Основная информация о конкретном виде кабельной продукции наносится по всей длине изделия, на небольшом расстоянии друг от друга.

Вот некоторые обозначения.

Первая буква маркировки указывает на материал изоляционной оболочки:

• П – провод или изоляция из полиэтилена;
• В – изоляция поливинилхлоридная (ПВХ);
• ТО – трос управления;
• R – изоляция резиновая.

Вторая буква указывает на материал, из которого изготовлена ​​оболочка жилы:

• В – ПВХ изоляция;
• R – оболочка резиновая;
• P – изоляция полиэтиленовая.

Кроме того, маркировка может содержать другие буквы, отражающие другие характеристики силового кабеля:

• нг – изоляция кабеля имеет пониженную горючесть;
• Шов – защитная пломба; Шланг ПВХ
• LS – При плавлении проволоки образуется мало дыма;
• Бб – защитная оболочка, состоящая из двух стальных лент;
• E – кабель экранированный;
• Б – бронепровод;
• с – кабель с заполненными промежутками между жилами;
• P – плоская проволока;
• G – трос, обладающий повышенной гибкостью;
• СОЖ – жила однопроволочная.

Буква для материала, из которого изготовлен кабель, имеется только для алюминиевых изделий ( И ) Для медных проводов буква не указывается, так как этот металл используется по умолчанию.

Маркировка может также содержать следующую важную информацию:

• наименование производителя;
• год выпуска;
• количество жил;
• секция;
• напряжение (номинальное).

В каталогах и ценниках обычно не указывается производитель и дата изготовления. В этом случае маркировка имеет вид ВВГнг(ож)-0,66 кВ 3х1,5 .

Что обозначает кабель трехжильный негорючий (нг) гибкий (Г) медный с тремя однопроволочными жилами (ож), сечением которых 1,5 кв.мм. Кабель рассчитан на номинальное напряжение 660 В, имеет изоляцию и оболочку из поливинилхлоридного пластиката (ВВ).

Дополнительную информацию о маркировке кабелей и проводов см.

Цвета жил кабелей

Провода могут быть как однотонными, так и иметь миллиметровую полосу на оболочке вдоль жилы.

Жилы в кабеле имеют разные цвета. Это значительно облегчает процесс соединения элементов, что немаловажно при проведении электромонтажных работ

Расшифровка:

• В качестве фазы обычно используют красный, коричневый, белый провода (обозначаются на схемах как L ).
• Синие провода обозначают ноль ( N ).
• Зеленые или зелено-желтые жилы, которые на плане нанесены буквами PE всегда соответствуют заземлению.

Такая цветовая гамма значительно облегчает электромонтажные работы.

Упаковка и сертификаты соответствия

Стандартная упаковка для электропроводки бывает двух видов. Кабели, предназначенные для розничной продажи в строительных и других специализированных магазинах, наматывают на бухты.

Продукция, предлагаемая оптовикам, строительным организациям и другим крупным потребителям, упаковывается в бочки.

Каждая упаковка кабельной продукции должна сопровождаться биркой, которая может иметь разный цвет, форму и вариант крепления

Независимо от упаковки, к продукции прикрепляется бирка с описанием, в состав которой входят:

• заводская название или товарный знак;
• марка кабельной продукции;
• дата изготовления;
• ГОСТ или ТУ, по которым выпускается кабельная продукция;
• количество сегментов с обозначением длины;
• номер барабана;
• вес проводника;
• знак соответствия;
Маркировка контроллера
• .

При покупке кабеля целой бухтой размером 100 м бирка вручается вместе с продукцией. При покупке отрезка проводки – этикетка предоставляется продавцом для ознакомления.

Качество кабеля подтверждено специальными документами. Продукция должна иметь сертификат пожарной безопасности и сертификат соответствия, подтверждающий возможность использования данного типа кабеля для определенных электромонтажных работ.

В документе, относящемся к тому или иному виду продукции, должен быть указан ГОСТ или ТУ, а также срок годности. Продавцы обязаны предъявить сертификат на ознакомление по первому требованию покупателя.

Внешнее состояние кабельной продукции

При покупке электропроводки также следует обращать внимание на внешний вид продукции. Лучше избегать изделий, имеющих внешние повреждения: сильные изломы, сплющивания, помятости.

Такие неисправности могут сигнализировать о внутренних проблемах: проводники с внешними дефектами могут иметь разрывы или замыкаться друг на друга. Чтобы не ошибиться с выбором, желательно внимательно осмотреть электропровод в магазине, и только потом оплачивать покупку.

Существующие разновидности продукции

Однозначно ответить на вопрос, какие провода и кабели нужны для проведения электромонтажа в жилом помещении квартиры, сложно, так как для проведения таких работ требуются различные виды аналогичной продукции.

В соответствии с действующими нормами безопасности все бытовые приборы и розетки должны быть заземлены. Поэтому в квартирах широко протягивают трехжильный кабель, имеющий «фазу», «ноль» и «землю»

Для цепи освещения, на которую приходится наименьшая нагрузка электросети, кабель сечением 1,5 мм подходит ² . Для него достаточно предусмотреть автоматический выключатель на 10 А (2,3 кВт).

Для розеток, нагрузка в которых может доходить до 3-4 кВт, необходимо брать изделия сечением 2,5 кв. мм, способные выдерживать токи до 27 А и мощность 5,9 кВт.

Однако не стоит нагружать линию до таких пределов: для корректной работы необходим запас в одну треть от запланированной нагрузки. В этом случае нужен выключатель на 16 А (3,6 кВт).

Если планируется (варочная панель), то необходимо проложить кабель сечением 6 кв. мм для мощности до 10,1 кВт.

В данном случае важно рассчитано на электрический ток 32 А (напряжение 7,3 кВт).

При выборе параметров ввода кабеля в квартиру важно учитывать мощность, выделяемую на квартиру. Как правило, в этом случае необходимо использовать изделие сечением 6-10 кв. мм

Популярные виды проводки

Среди часто используемых видов изделий для электромонтажа можно выделить две распространенные модели: ВВГ и NYM.

Фотогалерея

Фото

Согласно регламенту ПУЭ 7, рекомендациям п. 2.1.48, кабельная продукция для электромонтажного устройства должна выбираться в соответствии с назначением, указанным ее изготовителем

В устройстве низкой -линии тока, нагрузка на которых не превышает 24В, применяют электрические шнуры ШВВП

При необходимости организации дополнительной цепи для уравнивания потенциалов используйте провод с маркировкой ПВЗ и аналогичный сортовой прокат

Для прокладки электропроводки, устроенной для питания мощных потребителей, используйте кабель ПВС сечением 3×6мм². Применяется для прокладки линий электропередач варочных поверхностей, электроплит, двухдверных холодильников и аналогичного оборудования

Провод электромонтажный

Шнур питания слаботочных линий

Провод уравнивания потенциалов

Кабель для подключения мощных приборов

Вариант №1 – кабель ВВГ

Самый популярный товар отечественного производства, который часто используется для выполнения электромонтажных работ в квартире. Кабель относится к небронированным гибким силовым проводам.

Может состоять из 1-5 медных жил, сечение которых варьируется от 1,5 до 240 кв. мм. Токопроводящие жилы, которые могут иметь круглую, треугольную и плоскую форму, окружены поливинилхлоридной изоляцией и общей оболочкой.

Трос ВВГ имеет несколько модификаций:

• ВВГ – основной тип, характеристики которого приведены выше.
• ВВГнг – кабель силовой, имеющий наружную оболочку и изоляцию жилы из негорючего поливинилхлорида.
• ВВГнг-ЛС – электропроводка, жилы которой имеют негорючую самозатухающую изоляцию, а оболочка имеет низкий показатель дымовыделения.
• ВВГнг ФР-ЛС – кабель негорючий малодымный, имеющий дополнительную защиту от возгорания, из слюдяной ленты.

Хотя обычный ВВГ дешевле, его оболочка не обладает огнеупорными свойствами и при горении выделяет много дыма. Эти изделия также не подходят для прокладки в пучках, тогда как негорючие изделия монтируются в пучки, чтобы в гофрах, трубах или ямах можно было прокладывать одновременно несколько кабельных линий.

Один и тот же вид продукции (например, кабель ВВГнг), выпускаемый различными предприятиями, может иметь незначительные отличия по внешнему виду и техническим характеристикам

Исходя из вышеперечисленных причин, для разводки электрических сетей в квартире лучше брать надежные и практичные изделия марок ППГНГ-ХФ и ВВГнг-ЛС, наиболее безопасные в бытовых условиях эксплуатации:

Фотогалерея

Фото

Кабель с маркировкой ВВГнг-LS является наиболее подходящим изделием для квартирной электропроводки. Его нельзя назвать абсолютно безопасным, но он намного безопаснее кабелей ВВГ и ВВГнг

При пожаре вся изоляция кабеля сгорит и расплавится. Однако изоляция кабеля ВВГнг-LS значительно менее галогенная, чем изоляция ВВГнг-ВВГнг. Их содержимое позволяет быстро эвакуировать людей без серьезных отравлений.

Наиболее безопасным кабелем для устройства бытовой электропроводки является кабель ППГнг-ВЧ, изоляция которого вообще не содержит галогенов. При плавлении и тлении не выделяет токсичных веществ

Кабель с буквами ВВГ и ВВГнг в маркировке не допускается для квартирной проводки. Несмотря на то, что второй вариант негорюч, при тлении он будет выделять галогены в опасной для жизни и здоровья концентрации

Кабельная продукция с маркировкой ВВГнг-ЛС

Кабель горючий и токсинообразующий

Кабель ППГнг-HF безгалогенный

Изделия ВВГнг для прокладки в воротах и ​​технических помещениях

Вариант №1 – Кабель NYM

Это медные изделия, выпускаемые на российских заводах по немецкой лицензии. Кабель соответствует как отечественным ГОСТам, так и европейским стандартам.

По основным характеристикам модель совпадает с исполнением кабеля ВВГнг; он также рассчитан на номинальное напряжение 0,66 кВт.

В продаже имеется одножильный многожильный кабель NYM сечением 1,5-10 мм. ² и многопроволочные, сечение которых превышает 16 мм ² .

Для негорючести изделия между полихлорвиниловой оболочкой изделия и жилами, изолированными тем же пластиком (1-5), помещен резиновый наполнитель.

Провода NYM и ВВГнг имеют оболочку из плохо горящего полимера, поэтому изоляция склонна к самозатуханию. Еще один плюс: при горении скорлупы выделяется небольшое количество дыма, не содержащего вредных компонентов

Кабели ВВГнг и NYM имеют схожие характеристики.

Среди их преимуществ:

1. Качество исполнения . Все элементы электропроводки (изоляция, жилы, оболочки) соответствуют принятым ГОСТам, поэтому продукция надежна и долговечна.
2. Высокая огнестойкость и безопасность . Кабели, отвечающие всем требованиям, безотказно работают при предписанной нагрузке, а особо прочная изоляция позволяет выполнять балочную прокладку без риска возгорания при взаимодействии жил.
3. Простота резки и монтажа . Упаковка круглого кабеля позволяет комфортно проводить монтаж, избегая скручивания при прокладке сетей. В этом случае проводку можно герметизировать на клемме.

Еще один плюс – большой ассортимент однотипных моделей, отличающихся как техническими характеристиками, так и ценой.

Тонкости подключения электрооборудования

Владельцам квартир часто требуется подключение крупных агрегатов бытовой техники, например, электроплиты или . 9Для этих целей предназначены провода гибкие 0003

, п. 2.1.48 ПУЭ 7 по которому можно брать только изделия, назначение которых указано в нормах и технических условиях.

Например, для подключения варочной панели следует выбрать провод, в паспорте которого есть упоминание об аналогичном применении данного товара.

Какие провода не подходят?

Существуют варианты изделий, которые категорически запрещается использовать для прокладки электрических сетей даже в крайних случаях. К ним относятся следующие виды продукции.

Позиция №1 – Провод ПВС

Элемент соединительный медный с оболочкой и изоляцией из ПВХ. Имеет многопроволочную конструкцию с 2-5 жилами сечением 0,75-10 кв. мм

Провод на номинальное напряжение 0,38 кВ можно использовать для подключения бытовых электроприборов к сети и изготовления удлинителей.

Для прокладки проводки ПВС не подходит по следующим причинам:

1. Имеет многопроволочную конструкцию жилы, поэтому для соединения концов необходимо лужение и пайка, что требует много времени и большого опыта.
2. Изделие создает пожароопасную опасность: из-за жил провода кабель нагревается сильнее, из-за чего быстрее изнашивается изоляция, что может привести к короткому замыканию.
3. ПВС нельзя укладывать в пучок, при этом для этого подходят практически все модели кабеля. В связи с тем, что линии электропроводки должны находиться на определенном расстоянии друг от друга, для каждой из них придется выполнять штробы под стеной.

Таким образом, даже низкая цена таких проводов не может компенсировать больших затрат на монтаж, а качество проложенного электроснабжения будет не слишком высоким.

Товар №2 – Провода ШВВП, ПВВП

Шнуры или кабели, имеющие одно- или многопроволочные жилы из меди, могут применяться для соединения бытовых приборов, электрооборудования.

Однако они не подходят для стационарных электрических коммуникаций, так как в этих изделиях отсутствует негорючая изоляция.

Хотя плоский шнур с полихлорвиниловыми оболочками (ШВВП) не рекомендуется для прокладки электрических сетей, он вполне пригоден для организации слаботочного освещения до 24В, а именно для прокладки проводки от трансформатора до светодиодов

Кроме того, срок службы ШВП и ВПП достаточно мал, а многожильная конструкция требует обработки концов и пайки при монтаже.
