Выбор провода для электропроводки в квартире: Статьи о стабилизаторах напряжения, ИБП и другой продукции ГК «Штиль»

Какой кабель лучше выбрать для проводки в квартире

Для розеток специалисты рекомендуют выбирать сечение 2,5 мм2, поскольку включаемая нагрузка может варьироваться в пределах трех или четырех киловатт. Как правило, кабель в 2,5 «квадрата» изготовителем специально рассчитан для того, чтобы потом справляться с силой тока до 27 Ампер и максимальной мощностью до 5,9 кВт. Это не значит, что для эксплуатации пользователю придется прямо до упора нагружать кабельную линию. Все не так. Выбор просто лучше всего осуществлять непосредственно с запасом. Как правило, это где-то треть от планируемой нагрузки. Тем более не забывайте учитывать, что при скрытом монтаже всегда кабель находится под штукатуркой и там он значительно слабее охлаждается. Это тоже нужно учитывать при покупке.

Как правило, для контура освещения обычно используют сечение 1,5 мм2. Нагрузка в разы меньше, но даже если пользователь включит свет во всех комнатах для создания иллюминации в квартире, этого будет достаточно. Практика показывает, что запаса мощности и тока даже оказывается с избытком.

Важно обратить внимание на то, что поскольку из-за современных правил электрической безопасности все домашние электроприборы нужно заземлять, ставить специальные розетки, то для прокладки проводки лучше всего применять трехжильный кабель. В нем обычно есть защитный ноль, нулевой рабочий и рабочий фазный проводник.

Какой кабель больше всего подойдет для скрытой проводки в квартире или доме

Сразу напомним, что в маркировке всегда содержится основная информация о кабельной продукции. Буквенные обозначения говорят о материалах оболочки, изоляции, жил, характеристиках гибкости. Цифровые обозначения указывают на сечение и число проводящих жил.

Кабель ВВГ

Если рассматривать отечественную продукцию, то ВВГ считается самым распространенным кабелем для электрического монтажа в квартире. Он отличается наличием в конструкции одножильных медных проводников. Еще важно отметить оболочку из ПВХ пластиката, изоляцию. Как правило, такое изделие используют для обустройства помещений только с повышенным и нормальным показателем влажности. Рассчитан данный кабель на напряжение не более чем в 660 В. Его профессионалы относят непосредственно к гибким силовым проводам. Жил может быть, как одна, так и пять. Сечение обычно не превышает 240 «квадратов». Классическая форма – круглая, треугольная или плоская.

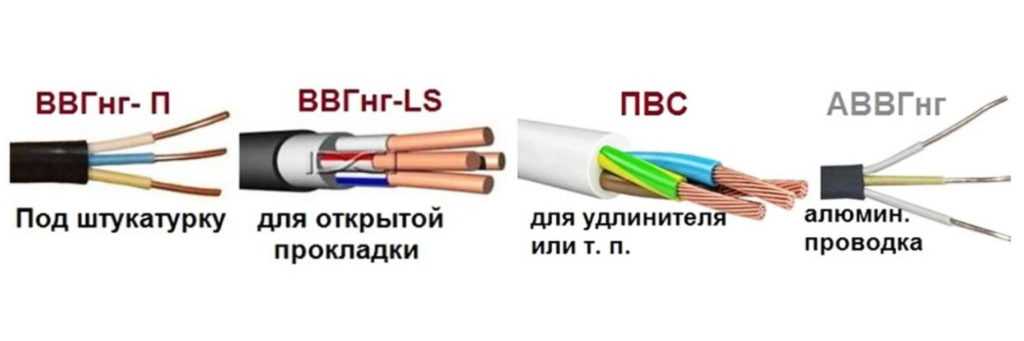

Кабели ВВГ выпускают в таких видах:

• ВВГ-П – силовой провод плоской формы со стандартной ПВХ изоляцией, медные жилы расположены параллельно друг-другу;
• ВВГнг – негорючий силовой провод. Изоляция предусмотрена только самозатухающая, поэтому горение никак не будет распространяться;
• ВВГнг-П – негорючий силовой провод. Аналог ВВГнг, только имеет плоскую форму, медные жилы расположены параллельно друг-другу;
• ВВГнг-LS (или синоним – ВВГнгд) – это еще один тип кабеля с негорючей изоляцией жил, но он дополнен еще и наличием оболочки с низким показателем выделения дыма.

Профессионалы обращают внимание на то, что все марки, в которых присутствует приставка нг, допустимо монтировать в пучках. Можно в одной трубе, гофре или шурфе прокладывать сразу пару кабельных линий.

Обычный ВВГ считается самым дешевым, но для пучковой прокладки из-за своих характеристик он не подходит. Такая оболочка считается менее дымящей, огнестойкой. Лучше отдавать предпочтение марке ВВГнгд. Она считается профессиональной. Как правило, используют ее в условиях повышенной пожароопасности. Стоит немного дороже, но полностью окупается по функционалу.

Кабель NYM

Это медный кабель, который выполняется по европейским стандартам. Впервые его разработали в Германии. Сейчас он производится и на украинских заводах. Изготовители полностью придерживаются стандартов ЕС, а еще отечественного ГОСТа. По исполнению такой провод ничем не отличается от ВВГнг. Номинальное напряжение тоже составляет 660 В. Выпускают такой кабель только в однопроволочном многожильном варианте. Сечение составляет 1,5-10 мм2. Число жил варьируется от одного до пяти. В обязательном порядке производитель еще использует специальную оболочку из ПВХ. Она предлагает повышенный уровень безопасности. В целом такой провод негорючий и это возможно благодаря тому, что в конструкции присутствует резиновый наполнитель. Он находится между кабельной оболочкой и жилами.

Рекомендуем обратить ваше внимание на то, что в некоторых магазинах продаются дешевые кабели с маркировкой NUM. Это не опечатка, а совершенно другой товар. Он обладает пониженными характеристиками. По факту потенциальный пользователь перед собой видит копию. Если вы купите такой товар, то рискуете потом столкнуться с проблемами с электрической проводкой. В целях безопасности рекомендуется воздержаться от сомнительной экономии и выбрать уже проверенный временем вариант.

Преимущества ВВГнг и NYM:

1. Высокое качество исполнения. Изоляции, оболочка и жилы полностью соответствуют стандартам ГОСТа и это делает товар максимально надежным для применения.
2. Простая разделка и удобная установка. В монтаже круглый кабель практичен тем, что у него нет никаких перекруток. Практика показывает, что такой вариант изделия при вводе намного проще уплотнять.
3. Самозатухание и низкий показатель задымленности. Материал оболочки затухает самостоятельно. Также доказано, что такой кабель может еще и замедлять горение. Дополнительно стоит выделить слабое задымление и отсутствие опасных галоненов. Если защита сработает, то тогда пользователь столкнется с минимальным ущербом от возгорания.
4. Высокая безопасность и пожаростойкость. Производитель полностью соблюдает все стандарты. Благодаря этому работа кабеля под нагрузкой безопасная и практичная. Изделие дополнено специальной изоляцией, которая дает возможность прокладывать все пучками и не волноваться о потенциальном возгорании от взаимного нагрева.

Еще из плюсов стоит выделить большой выбор вариантов на рынке.

Действительно, можно с легкостью подобрать провод под любой бюджет и получить высокие технические характеристики.

Какой провод не подходит для проводки в квартире

Еще один важный момент при выборе идеального кабеля для обустройства электрической проводки. Мы понимаем, что вы вообще не видите никакой разницы между словами «кабель» и «провод». Хотим предоставить немного разъяснений, поскольку на актуальном рынке можно найти большое количество кабельной продукции, и она не будет идентичной. Основное различие заключается в том, что кабель всегда отличается прочной двухслойной изоляцией. Первый слой обычно покрывает верхнюю часть токопроводящих жил, а второй – полностью закрывает пучок. Это значит, что даже если в кабеле всего одна жила, то пользователь все равно получит двойную изоляцию и это большой плюс. Провод считается с этой точки зрения более слабой конструкцией, поскольку у него очень легкая изоляция.

Хотим обратить ваше внимание на то, что даже многожильным или многопроволочным проводом делать проводку в квартире – это не лучшая идея. Главный минус заключается в слабой стойкости к длительному нагреву. При постоянной нагрузке система не выдержит и есть большая вероятность высокой возгораемости. Так что лучше не выбирать для обустройства электропроводки в жилом помещении те материалы, которые не подходят под официальные требования ПУЭ.

Про провод ПВС

Это медный соединительный провод. Он отличается наличием оболочки, виниловой изоляцией. Применяют для подсоединения бытовой техники к домашней сети.

Провод ШВВП и ПВВП

Это кабели и монтажные шнуры с одно- или многопроволочными медными жилами. Их применяют для подключения бытовой техники, электрооборудования из-за относительно короткого срока эксплуатации.

Об аксессуарах и комплектующих для кабеля

При установке электрической проводки в квартире нужен не только кабель, но еще и специальные комплектующие, оборудование, электроустановочные изделия и дополнительные аксессуары. Лучше всего просто нанять электрика и попросить его провести диагностику, определить точное количество всех необходимых элементов. Дополнительно он предложит индивидуальный план работ, схему проводки.

Как правило, обычно дополнительно требуются (ссылки кликабельны):

УЗО, автоматы защиты, наконечники, хомуты, гофра, розетки и выключатели, монтажные коробки, подрозетники, крепления.

Подводя итоги отметим, что лучшим вариантом для создания электропроводки в квартире считаются такие кабели, как ВВГнг, ВВГнг-LS (ВВГнгд), и NYM.

Проводка в квартире часть 5

Для того, чтоб проводка работала правильно, то есть не перегревалась, важно грамотно рассчитать сечение кабеля для проводки в квартире. Сразу же нужно заметить, что в нормах, которыми нужно руководствоваться при монтаже электропроводки сказано, что для силовых розеток в квартире или доме нужно использовать медный кабель (только медный алюминий уже не используют) с монолитной жилой сечением не менее 2,5мм², а для освещения не менее 1,5мм².

В принципе этого более чем достаточно для бытового применения, ведь кабель сечением 1,5мм² рассчитан на нагрузку до 4,1 кВт – это сорок ламп накаливания “соток”, вряд ли кто будет использовать такое количество ламп в одной линии или в одной комнате, а если говорить о светодиодных лампах, то тут вообще перебор. Что касается розеток, то кабель сечением 2,5мм² выдерживает нагрузку до 5,9 кВт – этого для розеток тоже вполне хватает.

Если резюмировать все выше сказанное и подвести итоги – не хотите рассчитывать сечение кабеля для проводки в квартире, то просто делаете освещение медным проводом сечением 1,5мм², розетки кабелем 2,5мм², и если нужно подключить что-то силовое, например духовой шкаф или бойлер используйте кабель 4 реже 6мм², в зависимости от того, какую нагрузку собираетесь подключить. Но все таки по-правильному расчет сделать нужно.

Расчет сечение кабеля для проводки в квартире

Давайте для примера возьмем схему проводки которую мы делали в статье “Проводка в квартире часть 3 – Схема электропроводки в квартире своими руками” и рассчитаем нагрузку кабельной линии розеток на кухне (комната 2).

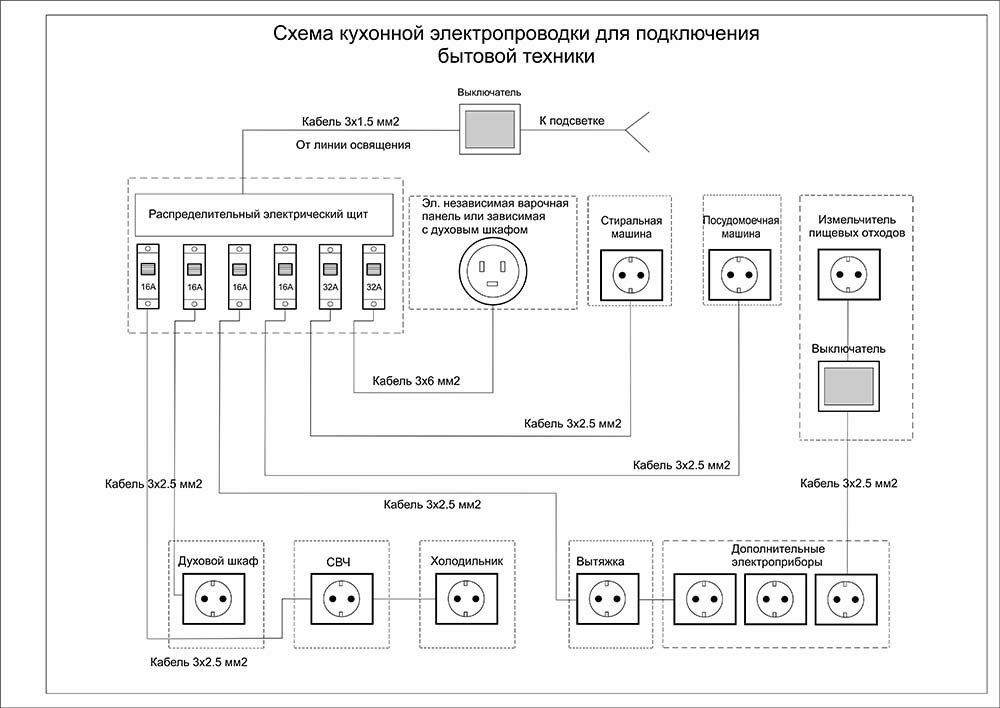

Как видно на плане на кухне планируется подключить посудомоечную машину, микроволновую печь и холодильник. Все эти приборы хоть и будут подключаться в отдельные розетки, но розетки потом соединяются в распределительной коробке в одну линию. То есть линия от распределительной коробки до силового щитка должна выдерживать суммарную нагрузку от всех трех розеток, давайте рассчитаем эту нагрузку.

Для того чтоб рассчитать сечение кабеля для проводки в квартире нужно знать потребляемую мощность приборов, которые мы планируем в дальнейшем использовать. Как правило, мощность прибора указывается заводом изготовителем в Ваттах (Вт) на бирке с техническими характеристиками. Примерную мощность прибора можно посмотреть в данной таблице.

В нашем примере расчета сечения кабеля для проводки в квартире мы рассчитываем суммарную мощность посудомоечной машины (мощностью 2000 Вт), микроволновой печи (мощностью 1500 Вт) и холодильника (мощностью 600 Вт). Суммируем все значения 2000+1500+600=4100 Вт. Предполагается, что не все приборы будут работать одновременно, и поэтому суммарную суму, как правило, умножают на понижающий коэффициент 0,75, то есть нагрузка на сеть будет составлять 75%. 4100*0,75=3075 Вт или 3,075 кВт. Далее ищем в таблице подбора сечения кабеля какого сечения кабель способен выдерживать данную нагрузку.

Как видим для такой нагрузки вполне хватает кабеля с сечением 1,5мм², но кабель с таким сечением запрещается использовать для прокладки силовых линий (розеток) минимум это 2,5мм², поэтому берем кабель 2,5 его хватит с запасом. Что касается линий от распределительной коробки до розеток, то тут даже просчитывать ничего не нужно – так как суммарная мощность не превышает допустимую нагрузку для кабеля с сечением 2,5мм², который используется для прокладки этих линий.

По такому же принципу рассчитываем все линии в квартире, и на этом расчет сечения кабеля для проводки в квартире закончен, а теперь можно просчитать количество кабеля.

Расчет количества кабеля для проводки в квартире

Берем схему проводки в квартире, и наносим на наш план все расстояния. В нашем примере, как видно, длина квартиры 7 м, ширина 5 м. Также нужно знать высоту потолков, предположим что у нас она 2,5 м. Считаем все линии проводов, на плане у нас красный – это кабель освещения 1,5мм², а зеленый 2,5мм² кабель, который идет на розетки. На каждую группу розеток добавляем 2,2 м (это опуск, в нашем случае 2,2), а на каждый выключатель 1,6 м, так как они расположены выше. Также нужно добавить по 15 см кабеля на каждой розетке, выключателе, лампе, распределительной коробке и силовом щитке.

Вот и все, в нашем примере получилось 41 м кабеля 1,5мм² и 59 м кабеля 2,5мм², накинем еще по 10% запаса, получится 45 м и 65 м соответственно. В следующей статье читайте о том, какой кабель выбрать для проводки в доме.

Какой провод выбрать для разводки в квартире. Силовой кабель для внутренней установки. Линии в современном жилье

Купить нужный электропровод для внутренней разводки несложно. Утверждение, что правильный выбор электрических проводов под силу только профессионалам, не соответствует действительности. Подобрать нужные параметры проводки может каждый. Для этого необходимо знать, что предполагается подключать к участку создаваемой цепи, электрическую мощность прибора или устройства. Все дальнейшие действия основаны на справочных материалах и элементарных знаниях по физике, полученных в школе.

Будут ли демонтированы существующие сети?

Развертывание оптоволоконной сети дополняет существующие сети без их модификации. Как только оптоволоконная сеть будет установлена ​​в здании и точка взаимности начнет работать, операторы, которые развернули сеть на открытом воздухе, могут подключиться к ней, чтобы продавать свои предложения жителям здания. Наконец, может быть дата, начиная с которой жители будут предлагать оптическое волокно, в зависимости от конкретных условий, согласованных между владельцем здания и оператором.

Статья будет не интересна профессиональным электрикам и людям, знакомым с электричеством не понаслышке, но полезна людям, которые редко занимаются электромонтажными работами.

Электрический провод и его параметры

Электрический провод имеет множество различных параметров, значения и значения которых понятны и интересны только профессионалам. На практике используются лишь некоторые из них.

Эта работа заключается в подключении сетей, которые эти операторы развернули на улицах, к сетям здания. Каждый оператор выполняет эту работу одновременно и может заимствовать существующий доступ под ответственность строительного оператора. Владелец или его представитель должны быть проинформированы перед каждым вмешательством. Некоторые строительные операторы не имеют сети, развернутой на улицах, и поэтому не могут подключить проложенные ими в здании волоконно-оптические линии к сети высокоскоростной электронной связи, открытой для общего пользования в течение ограниченного времени.

Вся электрическая сеть в квартире, после вывода из распределительной коробки, щита, разделена на распределительные группы. На каждой такой ветке «висит» определенное количество электроприборов. Суммарная мощность всех потребителей, подключенных к группе, будет определяющим фактором. Все просто. Чем больше нагрузка, тем больше должно быть продольное сечение проводника.

Смогут ли жители моего дома напрямую пользоваться услугами всех операторов?

Однако для доступа к услугам этого оператора он должен подключить свою горизонтальную сеть на улице к сети вашего дома. Подключение различных операторов к сетям зданий осуществляется постепенно. Оператор строительства несет ответственность за сеть, которую он разворачивает в здании. Он или она должны ответить владельцу или совладельцу на любые проблемы с внутренней сетью здания, от основания здания до жилого выхода. Он отвечает за его содержание и содержание.

Важно помнить, что продольный разрез и диаметр (D, мм) — разные понятия. Сечением в данном случае является площадь (S, мм.кв) окружности и рассчитывается по формуле.

S=0,785D2

Рассчитав мощность (P, Вт) всех потребителей цепи, делим ее на напряжение (U, В), в квартире 220 находим силу тока (I, А).

Он должен полностью покрыть расходы, которые он может, при необходимости, выставить счет другим операторам. Когда житель здания подписывается на оптоволокно, его предпочтительным собеседником в случае возникновения проблемы является оператор, на которого он подписан, т. е. оператор службы. Если проблема связана с сетью здания, оператор службы вернется к оператору здания.

Как долго строительный оператор будет выполнять свои обязательства по техническому обслуживанию? Что происходит в конце съезда. Срок действия стандартного договора составляет 25 лет, что гарантирует наличие и поддержание работающей сети для жильцов дома в течение длительного периода. После того, как соглашение было заключено, и если оно не было осуждено, оно может быть молчаливо продлено на неопределенный срок.

В столбце таблицы текущий выбираем подходящее значение и узнаем необходимый диаметр. Полученное значение силы тока, скорее всего, не будет соответствовать приведенным в таблице. В этом случае берем ближайший типоразмер, больший номинал.

Таблица для выбора диаметра медного провода на напряжение 220 вольт

Ток, А	мощность, кВт	Сечение, кв., мм	Диаметр, мм
19	4,1	1,5	1,38
25	5,5	2,5	1,78
35	7,7	4	2,26
42	9,2	6	2,76
55	12,1	10	3,57
75	16,5	16	4,51
95	20,9	25	5,64
120	26,4	35	6,68
145	31,9	50	7,98
180	39,6	70	9,44
220	48,4	95	11
260	57,2	120	12,36
305	67,1	150	13,82

Практическое значение параметров электрических проводов.

Если владелец или оператор недвижимости решит не продлевать соглашение, они должны предоставить достаточное уведомление, чтобы владелец мог выбрать нового оператора недвижимости на своем общем собрании. В любом случае, когда предлагается расторгнуть договор, оператор здания информирует держателя лицензии о сторонних операторах, т.е. операторах, которые совместно финансировали оптоволоконные линии, развернутые в здании.

Кроме того, если соглашение расторгнуто и владелец по какой-либо причине назначает нового управляющего недвижимостью, важно, чтобы переход между оператором здания и его правопреемником не мешал предоставлению услуги. В результате, до тех пор, пока оператор нового строительства не будет контролировать все управление, техническое обслуживание и техническое обслуживание линий, оператор первоначальной собственности гарантирует непрерывность обслуживания в течение свободно согласованного с владельцем периода времени. Если ранее установленные оптоволоконные линии устарели, оператор нового здания может принять решение о прокладке новой сети.

Не случайно вопросу правильного подбора сечения электропровода уделяется столько внимания. Дело в том, что кабель не должен нагреваться свыше пятидесяти градусов. При превышении этой температуры проводник и изоляция начинают интенсивно разрушаться. Температура плавления меди 1084,62 градуса и поэтому речь идет в первую очередь о разрушении изоляции. Для появления самых негативных последствий особенно в деревянных домах достаточно и более низких температур. Вот почему так важно правильное соотношение силы тока, протекающего по проводнику, к площади его поперечного сечения.

Что такое оптическое волокно?

Волоконная оптика представляет собой провод размером с волос, стекло или пластик, передающий световой сигнал. Эта новая технология позволяет передавать информацию с неограниченным теоретическим потоком. Он обеспечивает доступ к различным цифровым услугам, предоставляемым частными поставщиками оптоволоконных услуг, предлагающими услуги телефонии, Интернета и телевидения.

Промышленные службы Женевы работают над созданием оптоволоконной сети связи для модернизации и повышения привлекательности кантона Женева. Это сотрудничество принесет пользу жителям, компаниям и многочисленным хозяевам кантона, благодаря чему Женева окажется в авангарде технологий. Этот проект предполагает одновременное строительство сетей в центре, в конюшне и на периферии.

Производители, а за ними и продавцы, часто завышают сечение жил электрических проводов. Будь осторожен! Перед покупкой не поленитесь и измерьте диаметр проводника. Произведите необходимые расчеты и узнайте истинную площадь.

• Материал проводника.

В настоящее время алюминиевые провода марок: АПВ, АППВ, АППР, АПРН и др. для внутренней электропроводки не применяются. Небольшая экономия от покупки алюминиевых проводов по сравнению с медными не компенсирует потенциальных проблем, которые неизбежно возникнут при его эксплуатации.

Подключение корпуса к оптоволоконной сети выполняется в четыре этапа. Шаг 1 – Исследование Объем развертывания сети изучается совместно общиной. Для определения оптимальной схемы трассировки оптического волокна. получить официальное согласие собственника здания. Для этих видов деятельности генеральный подрядчик может поручить все или часть этих задач субподрядчикам.

Здания будут соединены на основе. Заключены договоры с собственниками. ограничений в поле и по согласованию с другими близлежащими дворами. получили одобрение регулирующих органов. Поэтому возможно, что здания, изначально предусмотренные для подключения, не будут сохранены для этого этапа реализации сети.

• Количество токопроводящих жил в жиле.

Для обустройства стационарной сети используется монолитное ядро. Для подключения мобильных электроприборов используются провода с многожильным плетением.

Это называется “горизонтальным” соединением. Открытие дорожных покрытий и удаление необходимой оптоволоконной инфраструктуры на улицах; прокладка оптоволокна от точки ввода в здание до оптоволоконного шкафа, расположенного в подвале рядом с существующими техническими установками. Шаг 3. Подключение шасси Этот шаг включает в себя подключение оптоволоконного кабеля к шасси.

Этот этап начинается после размещения заказа на оптическое волокно. Арендатор или домовладелец подписывает подписку с поставщиком услуг по своему выбору. Тело соединения состоит из. Строительство вертикальной инфраструктуры, при необходимости возведение стояка. Толщина волокон не превышает 3 мм, для скрытой прокладки достаточно традиционного кабельного канала. Шаг 4. Ввод в эксплуатацию. Последний шаг перед использованием выбранных вами услуг на оптоволокне.

• Количество проживших

Провод электрический трехжильный марки ВВГнг.

Почему оптическое волокно — это среда передачи данных будущего?

Вы можете запросить подключение и внутреннюю кабельную услугу у поставщика подписки. Волоконно-оптическая технология ранее была зарезервирована для операторов и компаний в Женеве. Неотъемлемые характеристики волоконной оптики намного превосходят характеристики современных сетей: производительность, долговечность, надежность, скорость, простота, инновации, параллелизм или качество обслуживания. Новые цифровые услуги с интенсивным использованием полосы пропускания выдвигают волоконную оптику в качестве технологии для замены существующей медной сети.

В большинстве случаев используется трехжильный кабель, даже при подключении осветительных приборов. Фаза, ноль, земля.

• Изоляционный материал и его свойства.

Проводник большей частью замурован. Если он только спрятан, например, при обустройстве натяжных потолков, то хорошо подойдет марка ВВГнг-LS, соответствующего сечения и количества жил. Изоляция которых не поддерживает горение (нг), а при аварийных ситуациях мало дымит (ЛС). Для внутренней проводки предпочтительнее использовать пластиковую изоляцию, она более долговечна.

Сеть: доступность и установка

Однако договорные отношения между поставщиком услуг и клиентом. Подключение здания к оптоволокну является частью основной технической инфраструктуры, а также электричества, воды и газа. Вы получаете доступ к будущим услугам, таким как удаленное управление или удаленный мониторинг ваших зданий. Вы получаете выгоду от более низких цен и преимуществ с точки зрения инноваций благодаря конкуренции.

Существуют ли предложения мобильной связи в дополнение к фиксированной связи?

• Вы повышаете привлекательность и ценность здания.
• Вы выигрываете у своих арендаторов благодаря расширенному выбору цифровых услуг.

Подпишитесь на рассылку, и вы будете уведомлены, как только появится новое предложение.

• Форма.

При монтаже электрического провода его форма может иметь большое значение. Буква «П» в обозначении означает плоский.

Таблица наиболее распространенных марок электрических проводов в эксплуатации

Обозначение, марка	Назначение	Описание
ПВА	Присоединение устройств, прокладка временных линий.	Многожильный медный проводник. Изоляция ПВХ.
ПРС	Аналог ПВС.	В отличие от ПВС используется резиновая изоляция.
ВВГ	Стационарные линии.	Одножильный медный проводник. Оболочка поливинилхлоридная.
NYM	Монтаж внутренних контуров.	Одножильный медный проводник. Изоляция ПВХ. Резиновый наполнитель.
ПУНП или ПВВП		Данная марка запрещена к применению в РФ из-за высокой пожароопасности.
ШВВП		Аналог ФВС.
ВБбШв	Прокладка ЛЭП.	Монолитный медный сердечник, армированный стальными пучками.
ПуВ и ПуГВ	Используется на промышленных объектах.

Можно ли помимо телеканалов иметь радиоканалы?

Обратитесь к странице предложений со списком каналов, предлагаемых различными провайдерами. Это зависит от выбранного вами провайдера. Перейдите на страницу предложений, чтобы просмотреть список стран, на которые распространяются подписки разных поставщиков. Если у вас возникли проблемы, пожалуйста, сообщите нам об этом, используя предоставленную форму.

Сегодня мы обсудим случай компьютерных сетей в жилом доме. Этот тип установки требует опыта в области низкого напряжения. Для простоты вся необходимая информация явно не детализируется. Ни при каких обстоятельствах вы не должны работать под начальством и в одиночку. Точно так же вы действуете под свою ответственность и осознанно!

Как видите, разнообразие электропроводов для создания стационарной внутриквартирной сети невелико, ВВнг-П, НИМ, возможно ПУНП, но и этого вполне достаточно.

Следующая картинка может дать некоторое представление о построении внутренней электрической цепи.

Примечание. Для корректной работы его необходимо использовать несколько раз. Мы будем соблюдать стандарты, используя следующую таблицу. Не забудьте соединить металлический каркас панели с заземлением корпуса! Короче говоря, меньше двух часов тяжело! Осталось только проверить работоспособность 😉.

Специалист в области информатики и интернет-коммуникаций. Представленные здесь статьи и предметы являются результатом полевых экспериментов и попыткой найти решение реальных проблем. Если у вас медленное и нестабильное интернет-соединение, которое вас беспокоит, вы уже знаете, что лучше всего пойти на это. Однако не все оптоволоконные соединения одинаковы, и не все позволяют двигаться до 100 или даже 300 мегаватт, как обещают. В зависимости от возможностей и скорости, которых вы хотите достичь, вам могут потребоваться ремонтные работы.

Конечно, представленная картинка не является электросхемой вашей квартиры, но она показывает примерный масштаб предстоящих работ.

Сколько стоит электропровод

Стоимость электропровода зависит от площади сечения токоведущих частей, их количества, материала. Вот примеры: ВВГнг 2×1,5 — 12,69 руб.; той же марки 2×6 — 47,28. НИМ 3×1,5 – 30,11; НИМ 3х6 – 102,43; NYM 4×1,5 — 38,29 руб.

Прежде всего, вы должны провести различие в зависимости от того, где проходят оптоволоконные кабели, будь то внутри вашего дома или просто до наружного шкафа. С помощью наших специалистов мы видим, что нужно для оптоволокна. Как мы уже говорили, существует два основных типа оптоволоконных соединений.

Это тип, гарантирующий самую высокую скорость навигации, но и наименее распространенный, так как им оснащаются только новостройки. Волоконно-оптический кабель, или когда оптоволоконные кабели входят только в придорожный чулан, который запускает старые медные кабели, которые входят в ваш дом. В большинстве домов используется этот тип соединения, поскольку он обеспечивает более низкие скорости просто потому, что часть сигнала рассеивается на маршруте из кабины в дом. Как правило, чем короче расстояние, пройденное медным кабелем, тем лучше будет качество сигнала в вашем доме.

Распределение электрических групп в квартире

Разделение нагрузки на группы необходимо для безопасной и стабильной работы подключенных электропотребителей и для оперативного выявления возможных неисправностей. Создание групп основано на определенных принципах.

• Выделение отдельных линий под электроприборы повышенной мощности (электроплита, водонагреватель). Здесь нечего комментировать.
• Создание некоторой энергетической независимости для устройств, требующих постоянного электропитания (холодильник, компьютер). Конечно, энергонезависимость весьма условна и применима к другим линиям.
• Распределение по принципу единообразия потребителей электроэнергии. Схожесть потребляемой мощности, типа нагрузки (осветительные приборы).
• Принцип создания групп по признаку принадлежности к одному месту. Способ простой, кухня запитана отдельно, санузел раздельный и так далее.

Невозможно и не нужно строить схему по какому-то одному принципу. Нужно все сочетать и исходить из соображений целесообразности. Количество выделенных линий может быть любым, но обычно не превышает 5-10 для двухкомнатной квартиры.

Выбор электропровода, только начало создания внутриквартирной электроцепи в следующей части поговорим о автоматических выключателях.

Установка электрокоммуникаций в помещении – дело достаточно серьезное. Электрические провода для внутренней разводки обеспечивают подачу энергии соответствующего качества. Система должна выполнять все возложенные на нее функции в полном объеме, а также соответствовать требованиям электро- и пожаробезопасности.

Для настройки системы необходимо обратить внимание на материал и конструкцию электрических проводов для внутренней разводки, а также на их тип и сечение.

Виды прокладки проводов

Существует три варианта прокладки проводов внутри помещений: открытый, комбинированный и скрытый.

Открытая проводка проста в монтаже, не требует подготовки шахт под коммуникации. Его существенным недостатком является несоблюдение требований электробезопасности. Да и общий вид такой установки довольно неэстетичный. Поэтому в жилых помещениях такая установка не используется.

Комбинированный способ предполагает проведение электрических коммуникаций в специальных коробах. Такой монтаж также не требует прокладки шахт внутри стен, а электрика прячется в специальных пластиковых каналах. Внешний вид системы достаточно эстетичен, требования безопасности полностью соблюдены.

Наиболее распространена скрытая проводка, которая находится внутри штукатурки. Недостатком его является достаточно сложная процедура обновления системы. Электропровода для внутренней проводки под старину в нынешних условиях не в состоянии удовлетворить повышенный спрос на электроэнергию. Но их замена потребует открытия шахт и новых коммуникаций.

Назначение провода

Электрический провод состоит из одного или нескольких проводов, проводящих ток.

По назначению силовой связи провода делятся на несколько видов.

• Монтажный провод. Этот тип проводника используется в процессе монтажа электрических цепей на щите, экранах и панелях. Более распространены многоядерные виды изделий. Все провода покрыты специальным слоем оловянного или свинцового припоя. Крепление осуществляется как пайкой, так и болтами с гайками.
• Обмоточный провод. Выступает в качестве основного элемента катушек и обмоток в трансформаторах, электромагнитных реле и электродвигателях.
• Провод монтажный. Используется для внутренней разводки электрических проводов как в старых, так и в новых системах. Может иметь от одного до трех ядер.
• Шнур используется для подключения бытовых электроприборов.
• Кабель служит проводником для подачи электроэнергии к мощным установкам.

Материал жилы

Жила электропровода для внутренней электропроводки по требованиям безопасности может быть изготовлена ​​из меди или алюминия. Чаще используется второй вариант.

При одинаковых токовых нагрузках сечение алюминиевой жилы должно быть больше, чем у медной. Надежность соединений из этого материала также ниже. Это связано с такими свойствами, как текучесть и окисляемость.

При соединении медные провода соединяют скруткой и пайкой. Этот материал менее подвержен коррозии и обладает большей электропроводностью и прочностью.

Алюминий на стыках может нагреваться, что не соответствует

Секция провода

Кабель может состоять из нескольких жил. Их сечение (диаметр) выбирают в зависимости от этого показателя, который является минимальным для меди 1 кв. мм, а для алюминия – 2 кв. мм.

При выборе электрических проводов для внутренней электропроводки, требования и характеристики которых должны обеспечивать работу устройств мощностью 5 кВт, необходимо остановиться на медном проводе сечением 3,2 кв. мм.

Алюминий обеспечивает только 62% проводимости меди. Следовательно, если требуемое сечение меди составляет 2,5 кв. мм, то алюминиевый провод для той же проводимости потребуется диаметром 4 кв. мм.

Сечение нужно выбирать с запасом по мощности, т.к. со временем к этому проводнику может потребоваться подключение какого-то другого потребителя.

Маркировка проводов

Чтобы разобраться в многообразии типов проводов, необходимо разобраться в их маркировке.

Если тип провода имеет букву «А», то жила изготовлена ​​из алюминия. В случае, когда такой буквы нет, материал изготовления изделия – медь.

Например, электрические провода для внутренней проводки «3*2,5» можно расшифровать как «трехжильный кабель сечением 2,5 кв. мм».

Первая буква условного обозначения указывает на материал жилы, вторая на провод, третья на изоляцию. Это может быть «П» — каучук, «Б» — поливинилхлорид, «П» — полиэтилен.

Наличие буквы «Г» в маркировке говорит о том, что провод гибкий.

Например, для внутренней проводки, которая имеет обозначения ВВГ, указывает на то, что изделие имеет медную жилу, изоляцию из ПВХ, провод гибкий.

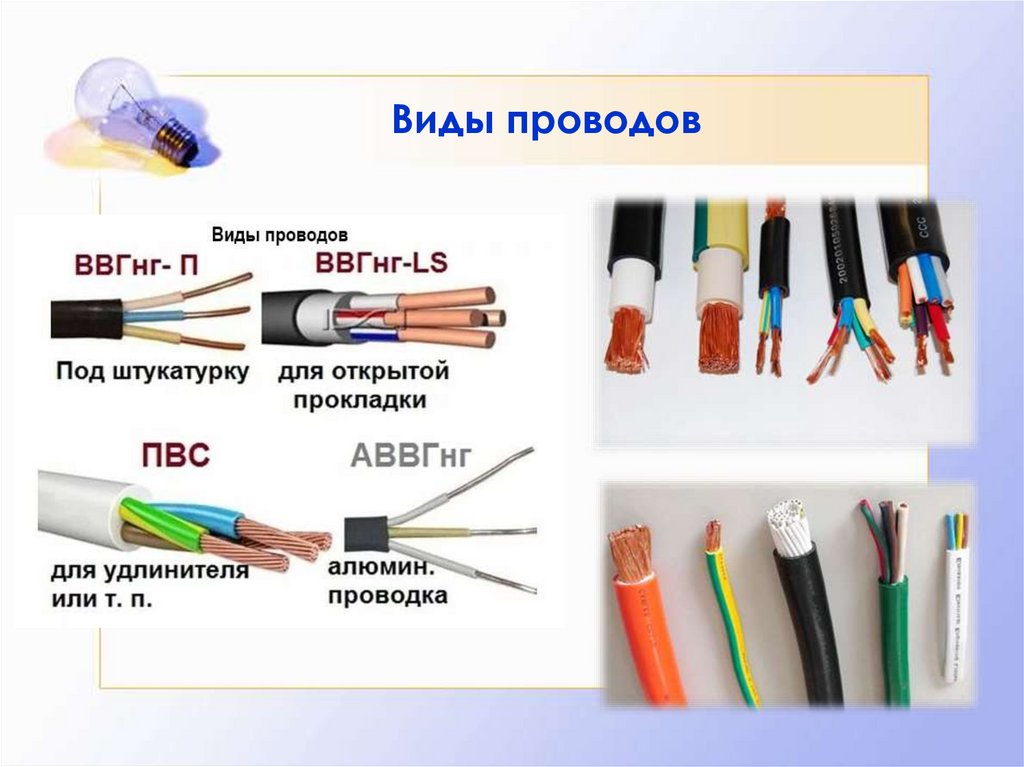

Современные виды проволоки

В связи с растущим спросом на электроэнергию рынок таких коммуникаций предлагает большой выбор самой разнообразной продукции.

Различают однопроволочные, многопроволочные одножильные и многопроволочные медные провода серии ПВ.

В эту группу входят электрические провода для внутреннего пользования. Их популярность обусловлена ​​высокой надежностью.

Для сухих и влажных помещений можно использовать провода марки АВВГ. Они аналогичны предыдущему типу кабелей, но имеют алюминиевую жилу. Поэтому сечение этого вида связи следует выбирать больше, чем у аналогичной медной жилы.

Если помещение характеризуется высоким уровнем пожарной опасности, рекомендуется использовать продукцию марки НУН. Они снабжены специальным огнетушащим веществом, которое при резком повышении температуры выделяет антипирен. Также они отличаются влагостойкостью и пластичностью.

Ознакомившись с многообразием представленных сегодня электропроводов, вы сможете сделать правильный выбор этих коммуникаций. Основными критериями являются пожарная безопасность, обеспечение необходимой мощности и бесперебойной работы системы.

Электрические провода для внутренней разводки, правильно подобранные и установленные, прослужат долго. Грамотный подход к замене и монтажу проводки гарантирует качество и надежность работы всей системы.

Проводка с ручкой и трубкой | Best Choice Home Inspections

Электропроводка с ручкой и трубкой была ранним стандартизированным методом электропроводки в зданиях, который широко использовался в Северной Америке примерно с 1880 по 1940-е годы. Система считается устаревшей и может представлять угрозу безопасности, хотя некоторые опасения, связанные с ней, незаслуженны.
Инспекторы InterNACHI всегда должны отказываться от проводки ручки и трубки во время своих проверок.

Факты о проводке ручки и трубки: Проводка ручки и трубки

• Это не опасно по своей сути. Опасности этой системы возникают из-за ее возраста, неправильных модификаций и ситуаций, когда изоляция здания охватывает провода.
• Он не имеет заземляющего провода и поэтому не может обслуживать какие-либо трехштырьковые приборы.
• Хотя он считается устаревшим, нет кода, требующего его полного удаления.
• В разных юрисдикциях к нему относятся по-разному. В некоторых районах его необходимо удалить во всех доступных местах, в то время как в других требуется просто не устанавливать его в новом строительстве.
• Не допускается в любом новом строительстве.

Как работает проводка ручки и трубки:

Электропроводка «кнопка и трубка» состоит из изолированных медных проводников, проходящих через просверленные отверстия в деревянном каркасе через защитные фарфоровые изоляционные трубки. Они поддерживаются по всей длине фарфоровыми ручками, прибитыми гвоздями. Там, где провода входят в электроустановочное устройство, такое как лампа или выключатель, или протянуты в стену, они защищены гибкой тканью или резиновой изоляцией, называемой «ткацкий станок».

Преимущества проводки с ручкой и трубкой:

• Электропроводка с ручкой и трубкой имеет более высокую допустимую нагрузку, чем электропроводка того же калибра. Причина этого в том, что горячие и нейтральные провода отделены друг от друга, обычно на 4-6 дюймов, что позволяет проводам легко рассеивать тепло в открытый воздух.
• Провода ручки и трубки с меньшей вероятностью, чем кабели Romex, будут проколоты гвоздями, потому что провода ручки и трубки удерживаются на расстоянии от рамы.
• Фарфоровые детали имеют практически неограниченный срок службы.
• Первоначальная установка проводки с ручкой и трубкой часто лучше, чем современная проводка Romex. Установка проводки с ручкой и трубкой требует больше навыков, чем установка Romex, и по этой причине ее редко устанавливали неквалифицированные люди.

Проблемы, связанные с проводкой ручки и трубки:

• Небезопасные модификации гораздо чаще встречаются в проводке с ручкой и трубкой, чем в Romex и других современных системах проводки. Одной из причин этого является то, что ручка и трубка настолько устарели, что существует больше возможностей для неправильных модификаций.
• Изоляция, покрывающая проводку, является пожароопасной.
• Со временем он растягивается и провисает.
• Отсутствует заземляющий проводник. Заземляющие проводники снижают вероятность возгорания и повреждения чувствительного оборудования.
• В старых системах проводка изолирована лаком и волокнистыми материалами, которые подвержены износу.

По сравнению с современной изоляцией проводки проводка с ручкой и трубкой менее устойчива к повреждениям. Электропроводка ручки и трубки, изолированная батистом и асбестом, не рассчитана на воздействие влаги. Старые системы содержали изоляцию с добавками, которые могут окислять медный провод. Изгиб проводов может привести к растрескиванию и отслаиванию изоляции.

Проводка с ручкой и трубкой часто неправильно соединяется любителями с современной проводкой. Возможно, это связано с легкостью доступа к проводке ручки и трубки.

Строительная изоляция:

Электропроводка с ручкой и трубкой предназначена для отвода тепла в открытый воздух, и изоляция будет мешать этому процессу. Изоляция вокруг проводов ручки и трубки вызовет накопление тепла, что создает опасность возгорания. Национальный электротехнический кодекс (NEC) 2008 г. требует, чтобы эта система электропроводки не была покрыта изоляцией. В частности, указывается, что эта система электропроводки не должна располагаться в полых пространствах стен, потолков и чердаков, где такие пространства изолированы насыпным, рулонным или вспененным на месте изоляционным материалом, который окружает проводники.

Местные юрисдикции могут или не могут принять требование NEC. Калифорнийский электротехнический кодекс, например, допускает контакт изоляции с проводкой ручки и трубки при соблюдении определенных условий, таких как, помимо прочего, следующие:

• Лицензированный подрядчик-электрик должен подтвердить безопасность системы.
• Сертификация должна быть подана в местный строительный отдел.
• Доступные места, где изоляция покрывает проводку, должны быть вывешены предупреждающими знаками. В некоторых районах этот знак должен быть на испанском и английском языках.
• Изоляция должна быть негорючей и непроводящей.
• Должны выполняться обычные требования к изоляции.

Модификации:

Когда впервые была представлена ​​проводка с ручками и трубками, обычные бытовые электроприборы были ограничены немногим большим, чем тостеры, чайники, кофеварки и утюги для одежды
. Электрические потребности домов
середины и конца 20-го века нельзя было предвидеть в конце 18-го века, когда электричество для многих считалось преходящим увлечением. Существующие системы Knob and Tube печально известны модификациями, сделанными в попытке соответствовать растущим нагрузкам по силе тока, требуемым телевизорами, холодильниками и множеством других электроприборов. Многие из этих попыток были предприняты недостаточно обученными разнорабочими, а не опытными электриками, чья работа делала систему электропроводки уязвимой для перегрузок.

• Многие домовладельцы приспособились к неадекватной силе тока проводки с ручкой и трубкой, установив предохранители с сопротивлением, слишком высоким для проводки. Результатом этой модификации является то, что предохранители не будут перегорать так часто, а проводка будет страдать от теплового повреждения из-за чрезмерной силы тока.
• Инспекторы нередко находят соединения, обмотанные малярным скотчем или скотчем вместо изоленты.

Ручка и трубка Проводка и страховка:

Многие страховые компании отказываются страховать дома с электропроводкой типа «кноб» и «трубка» из-за риска возгорания. Исключения иногда делаются для домов, где подрядчик по электроснабжению счел систему безопасной.

Совет для тех, у кого есть проводка с ручкой и трубкой:

• Попросите квалифицированного электрика оценить систему. Только эксперт может подтвердить правильность установки и модификации системы.
• Не включайте в доме чрезмерное количество электроприборов, так как это может привести к пожару.
• Если проводка ломкая или треснувшая, ее следует заменить. Правильное техническое обслуживание имеет решающее значение.
Проводка
• с ручками и трубками не должна использоваться на кухнях, в ванных комнатах, прачечных или на открытом воздухе. Проводка должна быть заземлена для безопасного использования в этих местах.
• Замена электропроводки в доме может занять несколько недель и стоить тысячи долларов, но ненадежная электропроводка может стать причиной пожара, осложнить сделки с недвижимостью и вызвать беспокойство у страховых компаний.
• Домовладельцы должны тщательно обдумать свои возможности, прежде чем принимать решение о переделке электропроводки в доме.
• Домовладелец или электрик должны тщательно удалить любую изоляцию вокруг проводов ручки и трубки.
