Выбор сечения провода по мощности потребителя: Как правильно подобрать сечение провода по мощности и току?

Как правильно выбрать провода по их сечению и мощности

Как правильно выбрать провода по их сечению и мощности
Выбор сечения проводов является важным этапом проектирования электроснабжения дома или квартиры. При недостаточном сечении провод перегревается, что может привести к плавлению изоляции и короткому замыканию, последствия которого непредсказуемы.

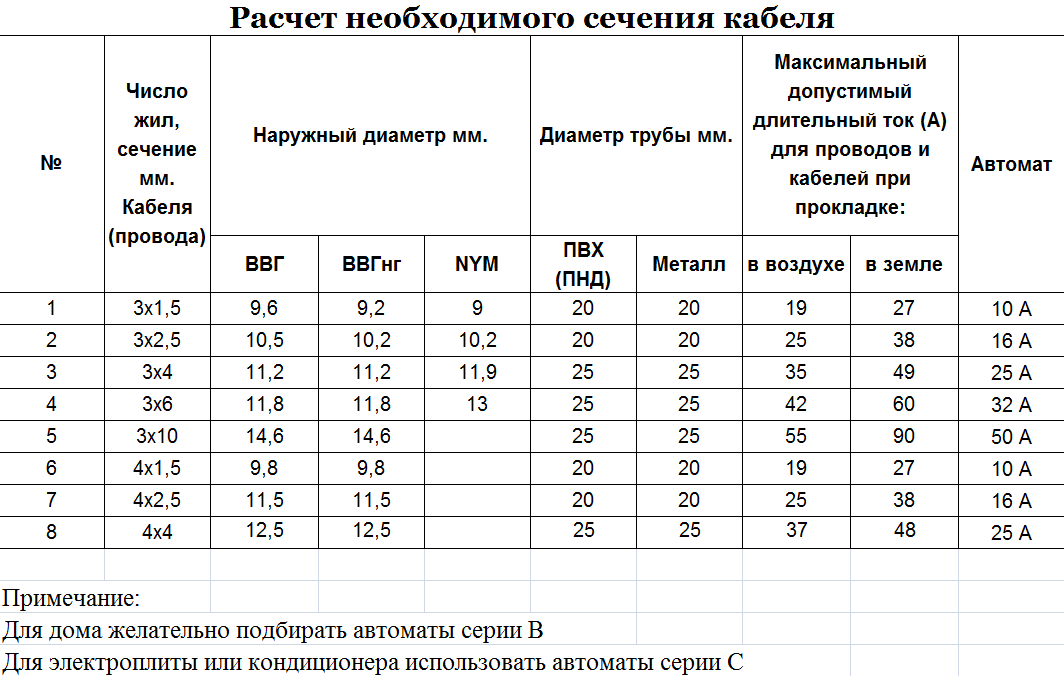

Сечения проводов выбираются по величине протекающих по ним токов и могут быть определены по таблицам или расчетным путем. Таблица сечений проводников Требования к монтажу проводки указаны в «Правилах устройства электроустановок» (ПУЭ). В этом же нормативном документе имеются таблицы с предельно допустимыми токами в зависимости от сечений проводников и условий эксплуатации. Ниже приведена таблица для случаев, чаще всего встречающихся при прокладке проводки в домах и квартирах.
Нужно учитывать, что согласно ПУЭ, сечение медных проводов для жилых домов должно быть не менее 2,5 кв. мм до счетчиков и 1,5 кв. мм после них. Перед прокладкой электропроводки изучите положения ПУЭ, касающиеся жилых домов. Соблюдение указанных в них требований позволит повысить надежность электроснабжения и избежать претензий органов Энергонадзора.

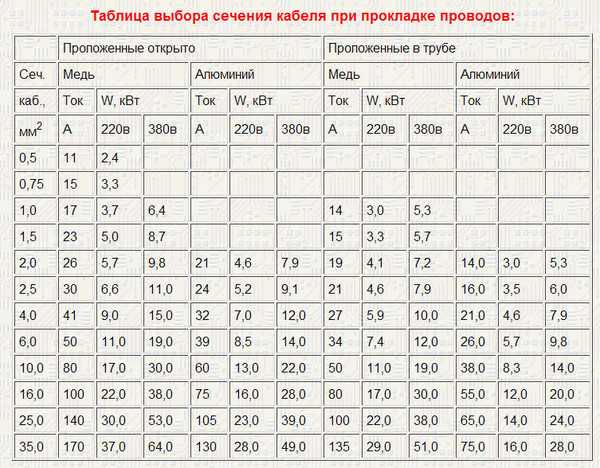

Номинальная нагрузка проводов по току Как видно из таблицы, номинальная нагрузка проводов по току зависит от условий охлаждения проводников. Провода, проложенные в стенах, каналах и трубах, не обдуваются воздухом, поэтому медленнее остывают. Толстые провода отдают тепло хуже, чем тонкие и выдерживают меньшую плотность тока. Плотность тока определяется делением допустимого тока на сечение проводников. Для алюминиевых проводов она находится в пределах 5 — 10 А/кв. мм, для медных — 7 — 15 А/кв. мм. Умножив плотность тока на ток нагрузки можно определить требуемое сечение проводов.
Применяйте для разводки по квартире медные провода — они меньше окисляются и не ломаются на сгибах, поэтому обладают большей надежностью.
Применение алюминия на опасных производствах запрещено недаром. Расчет сечения проводов по мощности потребителей электроэнергии Расчет сечения проводов нужно начинать с определения суммарной мощности нагрузки на электрическую сеть. Особенно важно учесть мощные потребители электроэнергии, имеющие следующие характеристики: утюг — 1 — 2 квт; стиральная машина — до 2 кВт; пылесос — 1 — 2 кВт; водонагреватель — около 2 кВт; электропечь — 1 — 2 кВт; микроволновая печь — 0,6 — 2 квт; электрочайник — до 2 кВт; кондиционер — до 3 кВт; холодильник — около 1 кВт; электрический котел отопления — 2 — 5 кВт; освещение — мощность одной лампочки, умноженная на их количество. Мощность электрических приборов можно уточнить в инструкции по эксплуатации. Подсчитав общую мощность потребителей и разделив ее величину на напряжение 220 вольт, определяем ток нагрузки.
Далее по таблицам или плотности тока находим сечение проводников.
При подсчете мощности нужно иметь в виду, что не все потребители включаются одновременно — если работает котел отопления, кондиционером никто не пользуется. Этот факт можно учесть, умножив суммарную мощность на коэффициент спроса. Опытным путем установлено, что для квартир при общей мощности до 14 кВт он равен 0,8, до 20 кВт — 0,65, до 50 кВт — 0,5. Для примера рассмотрим выбор сечения проводов от распределительной коробки до кухонных розеток. На кухне установлены холодильник мощностью 1 кВт, посудомоечная машина — 1 кВт, электрочайник — 2 кВт, микроволновая печь — 0,8 кВт, электрическая духовка — 2 кВт и кондиционер — 2 кВт.
Общая мощность равна 8,8 кВт. Умножим это значение на коэффициент спроса 0,8 и получим 7,04 кВт. Переводим киловатты в ватты (1 кВт = 1000 Вт) и определяем ток нагрузки: I = 7040/220 = 32 А. По таблице для скрытой проводки выбираем медный двужильный провод сечением 3 кв. мм или алюминиевый — 5 кв. мм. Такие же сечения получаем, разделив ток на средние значения его плотности. Иногда в наличии имеется провод неизвестного сечения. Зная диаметр, легко определить сечение по формуле S =0,785D2 , где D — диаметр проводника. Для многожильных проводов результат умножают на 0,785.

Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку

Вы планируете заняться модернизацией электросети или дополнительно протянуть силовую линию на кухню для подключения новой электроплиты? Здесь пригодятся минимальные знания о сечении проводника и влиянии этого параметра на мощность и силу тока.

Согласитесь, что неправильный расчёт сечения кабеля приводит к перегреву и короткому замыканию или к неоправданным расходам.

Очень важно провести вычисления на стадии проектирования, так как выход из строя скрытой проводки и последующая замена сопряжена со значительными издержками. Мы поможем вам разобраться с тонкостями проведения расчетов, чтобы избежать проблем при дальнейшей эксплуатации электросетей.

Чтобы не нагружать вас сложными расчетами, мы подобрали понятные формулы и варианты вычислений, привели информацию в доступном виде, снабдив формулы пояснениями. Также в статью добавили тематические фото и видеоматериалы, позволяющие наглядно понять суть рассматриваемого вопроса.

Расчет сечения по мощности потребителей

Основное назначение проводников – доставка электрической энергии к потребителям в необходимом количестве. Поскольку в обычных условиях эксплуатации сверхпроводники не доступны, приходится принимать в расчет сопротивление материала проводника.

Расчет необходимого сечения проводников и кабелей в зависимости от общей мощности потребителей основан на продолжительном опыте эксплуатации.

Галерея изображенийФото из Сечение кабеля — одна из основных величин в подборе его для устройства проводки Сечение определяет, какой мощности ток способен проводить кабель без перегрева из-за превышения мощности Основой кабеля является однопроволочная или многопроволочная медная жила, которая в сечении может быть круглой, треугольной или прямоугольной Если в проводнике больше двух жил, то они чаще всего скручиваются. Номинальное сечение многожильных изделий представляет собой сумму сечений всех имеющихся жил Различные виды кабеля для устройства проводкиРазная толщина у проводников для бытовой эксплуатацииЧисло жил в различных марках кабеляВарианты многожильного кабеля

Общий ход вычислений начнем с того, что сначала проводим расчеты, используя формулу:

P = (P1+P2+. .PN)*K*J,

Где:

• P – мощность всех потребителей, подключенных к рассчитываемой ветке в Ваттах.
• P1, P2, PN – мощность первого потребителя, второго, n-го соответственно, в Ваттах.

Получив результат по окончанию вычислений по вышеприведенной формуле, настал черед обратиться к табличным данным.

Теперь предстоит выбор необходимого сечения по таблице 1.

Таблица 1. Сечение жил проводов всегда необходимо выбирать в ближайшую большую сторону (+)

Этап #1 — расчет реактивной и активной мощности

Мощности потребителей указаны в документах на оборудование. Обычно в паспортах оборудования указана активная мощность вместе с  реактивной мощностью.

Устройства с активным видом нагрузки превращают всю полученную электрическую энергию, с учетом КПД,  в полезную работу: механическую, тепловую или в другой ее вид.

К устройствам с активной нагрузкой относятся лампы накаливания, обогреватели, электроплиты.

Для таких устройств расчет мощности по току и напряжению имеет вид:

P = U * I,

Где:

• P – мощность в Вт;
• U – напряжение в В;
• I – сила тока в А.

Устройства с реактивным видом нагрузки способны накапливать энергию поступающую от источника, а затем возвращать. Происходит такой обмен за счет смещения синусоиды силы тока и синусоиды напряжения.

При нулевом смещении фаз мощность P=U*I всегда имеет положительное значение. Такой график фаз силы тока и напряжения имеют устройства с активным видом нагрузки (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14)

К устройствам с реактивной мощностью относятся электродвигатели, электронные приборы всех масштабов и назначений, трансформаторы.

Когда есть смещение фаз между синусоидой силы тока и синусоидой напряжения, мощность P=U*I может быть отрицательной (I, i — сила тока, U, u — напряжение, π — число пи, равное 3,14). Устройство с реактивной мощностью возвращает накопленную энергию обратно источнику

Электрические сети построены таким образом, что могут производить передачу электрической энергии в одну сторону от источника к нагрузке.

Поэтому возвращенная энергия потребителя с реактивной нагрузкой является паразитной и тратится на нагрев проводников и других компонентов.

Реактивная мощность имеет зависимость от угла смещения фаз между синусоидами напряжения и тока. Угол смещения фаз выражают через cosφ.

Для нахождения полной мощности применяют формулу:

P = Q / cosφ,

Где Q – реактивная мощность в ВАрах.

Обычно в паспортных данных на устройство указана реактивная мощность и cosφ.

Пример: в паспорте на перфоратор указана реактивная мощность 1200 ВАр и cosφ = 0,7. Следовательно, общая потребляемая мощность будет равна:

P = 1200/0,7 = 1714 Вт

Если cosφ найти не удалось, для подавляющего большинства электроприборов бытового назначения cosφ можно принять равным 0,7.

Этап #2 — поиск коэффициентов одновременности и запаса

K – безразмерный коэффициент одновременности, показывает сколько потребителей одновременно может быть включено в сеть. Редко случается, чтобы все устройства одновременно потребляли электроэнергию.

Маловероятна одновременная работа телевизора и музыкального центра. Из устоявшейся практики K можно принять равным 0,8. Если Вы планируете использовать все потребители одновременно, K следует принять равным 1.

J – безразмерный коэффициент запаса. Характеризует создание запаса по мощности для будущих потребителей.

Прогресс не стоит на месте, с каждым годом изобретаются все новые удивительные и полезные электрические приборы. Ожидается, что к 2050 году рост потребления электроэнергии составит 84%. Обычно J принимается равным от 1,5 до 2,0.

Этап #3 — выполнение расчета геометрическим методом

Во всех электротехнических расчетах принимается площадь поперечного сечения проводника – сечение жилы. Измеряется в мм2.

Часто бывает необходимо узнать, как грамотно рассчитать сечение провода по диаметру проволоки проводника.

В этом случае есть простая геометрическая формула для монолитного провода круглого сечения:

S = π*R2 = π*D2/4, или наоборот

D = √(4*S / π)

Для проводников прямоугольного сечения:

S = h * m,

Где:

• S – площадь жилы в мм2;
• R – радиус жилы в мм;
• D – диаметр жилы в мм;
• h, m – ширина и высота соответственно в мм;
• π — число пи, равное 3,14.

Если Вы приобретаете многожильный провод, у которого один проводник состоит из множества свитых проволочек круглого сечения, то расчет ведут по формуле:

S = N*D2/1,27,

Где N – число проволочек в жиле.

Провода, имеющие свитые из нескольких проволочек жилы , в общем случае имеют лучшую проводимость, чем монолитные.

Это обусловлено особенностями протекания тока по проводнику круглого сечения.

Электрический ток представляет собой движение одноименных зарядов по проводнику. Одноименные заряды отталкиваются, поэтому плотность распределения зарядов смещена к поверхности проводника.

Другим достоинством многожильных проводов является их гибкость и механическая стойкость. Монолитные провода дешевле и применяют их в основном для стационарного монтажа.

Этап #4 —рассчитываем сечение по мощности на практике

Задача: общая мощность потребителей на кухне составляет 5000 Вт (имеется ввиду, что мощность всех реактивных потребителей пересчитана). Все потребители подключаются к однофазной сети 220 В и имеют запитку от одной ветки.

Таблица 2. Если вы планируете в будущем подключение дополнительных потребителей, в таблице представлены необходимые мощности распространенных бытовых приборов (+)

Решение:

Коэффициент одновременности K примем равным 0,8. Кухня место постоянных инноваций, мало ли что, коэффициент запаса J=2,0. Общая расчетная мощность составит:

P = 5000*0,8*2 = 8000 Вт = 8 кВт

Используя значение расчетной мощности, ищем ближайшее значение в таблице 1.

Ближайшим подходящим значением сечения жилы для однофазной сети является медный проводник с сечением 4 мм2. Аналогичный размер провода с алюминиевой жилой 6 мм2.

Для одножильной проводки минимальный диаметр составит 2,3 мм и 2,8 мм соответственно. В случае применения многожильного варианта сечение отдельных жил суммируется.

Галерея изображенийФото из На кухнях обычно сосредоточено наибольшее количество мощных потребителей электроэнергии и менее «прожорливой» бытовой техники В ванных комнатах и совмещенных санузлах может также находиться внушительное количество электрооборудования В зависимости от мощности технической единицы ее питание осуществляется от общей или отдельной силовой линии. Расчеты производятся для группы розеток, для потребителей отдельных линий подбирают согласно мощности К розеточному блоку, запитанному одной силовой линией, можно подключать только маломощные приборы: миксеры, фены, кофемолки и т. д. Подключение к отдельной силовой линии требуют микроволновые печи, варочные поверхности и электродуховки Нормальную работу стандартной стиральной машины должна обеспечивать отдельная силовая линия Обязательной прокладки отдельной силовой ветки требуют холодильники и электроплиты В гигиенических помещениях отдельные линии прокладывают для джакузи, электронных крышек биде, душевых кабинок Помещение с максимальным числом бытовой техникиТехническое оснащение ванных комнат и совмещенных санузловПодключение мощных энергопотребителейБлок-розетка для маломощного оборудованияВарочная поверхность требует правильного подключенияСиловая электролиния для стиральной машиныОтдельные силовые ветки для холодильниковМощные потребители энергии в санузлах и ванных

Расчет сечения по току

Расчеты необходимого сечения по току и мощности кабелей и проводов представят более точные результаты. Такие вычисления позволяют оценить общее влияние различных факторов на проводники, в числе которых тепловая нагрузка, марка проводов, тип прокладки, условия эксплуатации т.

д.

Весь расчет проводится в ходе следующих этапов:

• выбор мощности всех потребителей;
• расчет токов, проходящих по проводнику;
• выбор подходящего поперечного сечения по таблицам.

Для этого варианта расчёта мощность потребителей по току с напряжением берется без учета поправочных коэффициентов. Они будут учтены при суммировании силы тока.

Этап #1 — расчет силы тока по формулам

Тем, кто подзабыл школьный курс физики, предлагаем основные формулы в форме графической схемы в качестве наглядной шпаргалки:

«Классическое колесо» наглядно демонстрирует взаимосвязь формул и взаимозависимость характеристик электрического тока (I — сила тока, P — мощность, U — напряжение, R — радиус жилы)

Выпишем зависимость силы тока I от мощности P и линейного напряжения U:

I = P/Uл,

Где:

• I — cила тока, принимается в амперах;
• P
  — мощность в ваттах;
• Uл — линейное напряжение в вольтах.

Линейное напряжение в общем случае зависит от источника электроснабжения, бывает одно- и трехфазным.

Взаимосвязь линейного и фазного напряжения:

Uл = U*cosφ в случае однофазного напряжения.

Uл = U*√3*cosφ в случае трехфазного напряжения.

Для бытовых электрических потребителей принимают cosφ=1, поэтому линейное напряжение можно переписать:

Uл = 220 В для однофазного напряжения.

Uл = 380 В для трехфазного напряжения.

Далее суммируем все потребляемые токи по формуле:

I = (I1+I2+…IN)*K*J,

Где:

• I – суммарная сила тока в амперах;
• I1..IN – сила тока каждого потребителя в амперах;
• K – коэффициент одновременности;
• J – коэффициент запаса.

Коэффициенты K и J имеют те же значения, что были применены при расчете полной мощности.

Может быть случай, когда в трехфазной сети через разные фазные проводники течет ток неравнозначной силы.

Такое происходит, когда к трехфазному кабелю подключены одновременно однофазные потребители и трехфазные. Например, запитан трехфазный станок и однофазное освещение.

Возникает естественный вопрос: как в таких случаях рассчитывают сечение многожильного провода? Ответ прост — вычисления производят по наиболее нагруженной жиле.

Этап #2 — выбор подходящего сечения по таблицам

В правилах эксплуатации электроустановок (ПЭУ) приведен ряд таблиц для выбора требуемого сечения жилы кабеля.

Проводимость проводника зависит от температуры. Для металлических проводников с повышением температуры повышается сопротивление.

При превышении определенного порога процесс становится автоподдерживающимся: чем выше сопротивление, тем выше температура, тем выше сопротивление и т.д. пока проводник не перегорает или вызывает короткое замыкание.

Следующие две таблицы (3 и 4) показывают сечение проводников в зависимости от токов и способа укладки.

Таблица 3. Первое, необходимо выбрать способ укладки проводов, от этого зависит, на сколько эффективно происходит охлаждение (+)

Кабель отличается от провода тем, что у кабеля все жилы, оснащенные собственной изоляцией, скручены в пучок и заключены в общую изоляционную оболочку. Более подробно о различиях и видах кабельных изделий написано в этой статье.

Таблица 4. Открытый способ указан для всех значений сечения проводников, однако на практике сечения ниже 3 мм2 открыто не прокладывают по соображениям механической прочности (+)

При использовании таблиц к допустимому длительному току применяются коэффициенты:

• 0,68 если 5-6 жил;
• 0,63 если 7-9 жил;
• 0,6 если 10-12 жил.

Понижающие коэффициенты применяются к значениям токов из столбца «открыто».

Нулевая и заземляющая жилы в количество жил не входят.

По нормативам ПЭУ выбор сечения нулевой жилы по допустимому длительному току, производится как не менее 50% от фазной жилы.

Следующие две таблицы (5 и 6) показывают зависимость допустимого длительного тока при прокладке его в земле.

Таблица 5. Зависимости допустимого длительного тока для медных кабелей при прокладке в воздухе или земле

Токовая нагрузка при прокладке открыто и при углублении в землю различаются. Их принимают равными, если прокладка в земле проводится с применением лотков.

Таблица 6. Зависимости допустимого длительного тока для алюминиевых кабелей при прокладке в воздухе или земле

Для устройства временных линий снабжения электроэнергией (переноски, если для частного пользования) применяется следующая таблица (7).

Таблица 7. Допустимый длительный ток при использовании переносных шланговых шнуров, переносных шланговых и шахтных кабелей, прожекторных кабелей, гибких переносных проводов. Применяется только медных проводников

Когда прокладка кабелей производится в грунте помимо теплоотводных свойств необходимо учитывать удельное сопротивление, что отражено в следующей таблице (8):

Таблица 8. Поправочный коэффициент в зависимости от типа и удельного сопротивления грунта на допустимый длительный ток, при расчете сечения кабелей (+)

Расчет и выбор медных жил до 6 мм2 или алюминиевых до 10 мм2 ведется как для длительного тока.

В случае больших сечений возможно применить понижающий коэффициент:

0,875 * √Тпв

где Tпв — отношение продолжительности включения к продолжительности цикла.

Продолжительность включения берется из расчета не более 4 минут. При этом цикл не должен превышать 10 минут.

При выборе кабеля для разводки электричества в деревянном доме особое внимание уделяют его огнестойкости.

Этап #3 — расчет сечения проводника по току на примере

Задача: рассчитать необходимое сечение медного кабеля для подключения:

• трехфазного деревообрабатывающего станка мощностью 4000 Вт;
• трехфазного сварочного аппарата мощностью 6000 Вт;
• бытовой техники в доме общей мощностью 25000 Вт;

Подключение будет произведено пятижильным кабелем (три жилы фазные, одна нулевая и одна заземление), проложенным в земле.

Изоляция кабельно-проводниковой продукции рассчитывается на конкретное значение рабочего напряжения. Следует учитывать, что указанное производителем рабочее напряжение его изделия должно быть выше напряжения в сети

Решение.

Шаг # 1. Рассчитываем линейное напряжение трехфазного подключения:

Uл = 220 * √3 = 380 В

Шаг # 2. Бытовая техника, станок и сварочный аппарат имеют реактивную мощность, поэтому мощность техники и оборудования составит:

Pтех = 25000 / 0,7 = 35700 Вт

Pобор = 10000 / 0,7 = 14300 Вт

Шаг # 3. Ток, необходимый для подключения бытовой техники:

Iтех = 35700 / 220 = 162 А

Шаг # 4. Ток, необходимый для подключения оборудования:

Iобор = 14300 / 380 = 38 А

Шаг # 5. Необходимый ток для подключения бытовой техники посчитан из расчета одной фазы. По условию задачи имеется три фазы. Следовательно, ток можно распределить по фазам. Для простоты предположим равномерное распределение:

Iтех = 162 / 3 = 54 А

Шаг # 6. Ток приходящийся на каждую фазу:

Iф = 38 + 54 = 92 А

Шаг # 7. Оборудование и бытовая техника работать одновременно не будут, кроме этого заложим запас равный 1,5. После применения поправочных коэффициентов:

Iф = 92 * 1,5 * 0,8 = 110 А

Шаг # 8. Хотя в составе кабеля имеется 5 жил, в расчет берется только три фазные жилы. По таблице 8 в столбце трехжильный кабель в земле находим, что току в 115 А соответствует сечение жилы 16 мм2.

Шаг # 9. По таблице 8 применяем поправочный коэффициент в зависимости от характеристики земли. Для нормального типа земли коэффициент равен 1.

Шаг # 10. Не обязательный, рассчитываем диаметр жилы:

D = √(4*16 / 3,14) = 4,5 мм

Если бы расчет производился только по мощности, без учета особенностей прокладки кабеля, то сечение жилы составит 25 мм2. Расчет по силе тока сложнее, но иногда позволяет экономить значительные денежные средства, особенно когда речь идет о многожильных силовых кабелях.

О взаимосвязях значений напряжения и силы тока подробнее можно прочесть тут.

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

Uпад = I * R,

U% = (Uпад / Uлин) * 100,

Где:

• 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
• R – сопротивление проводника, Ом;
• ρ — удельное сопротивление проводника, Ом*мм2/м;
• S – сечение проводника, мм2;
• Uпад – напряжение падения, В;
• U% — падение напряжения по отношению к Uлин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Пример расчета переноски

Задача: рассчитать падение напряжения для медного провода с поперечным сечением одной жилы 1,5 мм2. Провод необходим для подключения однофазного электросварочного аппарата полной мощностью 7 кВт. Длина провода 20 м.

Желающим подключить бытовой сварочный аппарат к ветке электросети следует учесть ситу тока, на которую рассчитан применяемый кабель. Вполне возможно, что общая мощность работающих приборов может быть выше. Оптимальный вариант — подключение потребителей к отдельным веткам

Решение:

Шаг # 1. Рассчитываем сопротивление медного провода, используя таблицу 9:

R = 2*(0,0175 * 20) / 1,5 = 0,47 Ом

Шаг # 2. Сила тока, протекающая по проводнику:

I = 7000 / 220 = 31.8 А

Шаг # 3. Падение напряжения на проводе:

Uпад = 31,8 * 0,47 = 14,95 В

Шаг # 4. Вычисляем процент падения напряжения:

U% = (14,95 / 220) * 100 = 6,8%

Вывод: для подключения сварочного аппарата необходим проводник с большим сечением.

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Если остались какие-либо вопросы по методике расчета сечения кабеля или есть желание поделиться личным опытом, пожалуйста, оставляйте комментарии к этой статье. Блок для отзывов расположен ниже.

Источник

Как подобрать кабельный канал

Главная страница // Провод и кабель // Как подобрать трубу для кабеля //

Ресурсы продукта

Заполнение кабелепровода, также известное как заполнение кабелепровода, представляет собой площадь поперечного сечения кабелепровода, занятую или заполненную кабелем или несколькими кабелями. Заполнение основано на внешнем диаметре кабеля (OD) и внутреннем диаметре кабелепровода (ID).

Определение заполнения кабельного канала имеет решающее значение для соблюдения требований Национального электротехнического кодекса (NEC). Невыполнение этого требования может привести как минимум к дорогостоящей и трудоемкой перемонтажу проводки, а как максимум к опасной электрической установке.

У вас нет доступа к книге NEC?

Вам понадобится книга NEC для расчета размера кабелепровода для кабеля. Если вы находитесь за пределами США и у вас нет доступа к книге, вам может пригодиться эта диаграмма заполнения кабеля кабелепровода.

Начало работы

Во-первых, полезно иметь представление о типе кабельных каналов, которые вы должны использовать, поэтому давайте начнем с этого.

1. Какой материал кабелепровода?

Кабелепроводы — это форма защиты кабеля, поэтому вам необходимо убедиться, что вы выбрали правильный материал для своего применения. Вы можете использовать гибкую пластиковую трубу для кабелей или металлическую основу. Вот три популярных варианта для рассмотрения.

Материал	Применение	Почему
Трубка из полиэтилена высокой плотности	Обычно размещает и защищает электрические силовые и телекоммуникационные кабели, т.е. наружный хозяйственный шкаф или наружный шкаф телекоммуникационного оборудования	Превосходная коррозионная, химическая и УФ-стойкость Очень гибкая защита кабеля Высокая ударопрочность
Нейлоновый шланг	Обычно используется в общем машиностроении и автомобилестроении	Очень гибкий кабельный канал Высокая усталостная прочность Самозатухающий Устойчивый к истиранию Высокая устойчивость к растворителям и маслам Хорошая атмосферостойкость
Металлический рукав с ПВХ покрытием	Обычно общая заводская проводка и соединения с машинами	Высокая механическая прочность Гибкая защита кабеля



2. Какой изолированный проводник?

Изолированные жилы или изолированные провода — это заполнение кабельного канала. Убедитесь, что вы используете правильные провода для вашего приложения. Например, не используйте THHN во влажных условиях; он рассчитан только на сухие и влажные места. Вот наиболее распространенные используемые типы.

Проводник	Характеристики	Типичные области применения
THHW	Номинальная температура 167°F для влажных помещений и 90°C для сухих помещений Отсутствие внешних покрытий на изоляции	Служебный вход, фидеры и ответвления для стационарных установок
THHN	Номинальная температура 194 °F для сухих и влажных помещений Нейлоновая оболочка поверх изоляции	Станки Цепи управления Приборы
THWN	Номинальная температура 167°F для сухих и влажных помещений Нейлоновая куртка поверх утеплителя	Кабелепровод Станки Контролируемые цепи Электропроводка общего назначения
XHHW	Номинальная температура 167°F для влажных помещений и 194°F для сухих и влажных помещений Отсутствие внешнего покрытия на изоляции	Электропроводка здания Кабелепровод Фидерная и контурная проводка
THW	Номинальная температура 167°F для сухих и влажных помещений	Электропроводка здания Питающие и ответвленные цепи Внутреннее вторичное промышленное распределение



Размер кабелепровода для кабеля

Прежде чем мы начнем: при расчетах необходимо учитывать три фактора:

1. Количество кабелей в кабелепроводе
2. Площадь поперечного сечения ваших кабелей
3. Количество изгибов в кабелепроводе

Вам потребуются: NEC book

Вы будете использовать таблицы NEC для определения диаметров проводов, объемов заполнения и диаметров кабелепроводов.

Шаг 1: Откройте книгу NEC на главу 9

Вам необходимо выбрать таблицу заполнения. Это будет зависеть от типа кабелепровода и провода, который вы используете.

• Прочтите первую колонку в таблице заполнения, чтобы найти калибр проволоки
• Поперек калибра проводов вы найдете максимальное количество проводов, которое может быть размещено внутри диаметра кабелепровода
• Выберите число, равное или превышающее количество проводов, которые вы поместите в кабелепровод

Шаг 2: Расчет площади поперечного сечения провода

Вы знаете необходимое количество проводов и тип изоляции. Книга NEC расскажет вам о шкале. Теперь вам просто нужно определить площадь поперечного сечения каждого провода и просуммировать их.

Пример :

Допустим, у вас есть следующие типы проводов и их количество:

Количество проводов	Тип изоляции	Манометр
4	THHN	8 АВГ
2	THW	4 АВГ

• Провод 8AWG THHN имеет поперечное сечение 23,61 кв. мм (0,03659 кв. дюйм)
• A 4 AWG THW имеет поперечное сечение 62,77 квадратных мм (0,09729 квадратных дюймов)

Следовательно, общая площадь поперечного сечения проводов:

(23,61 кв. мм) x 4 + (62,77 кв. мм) x 2 = 2190,98 кв. мм

Шаг 3. Найдите минимально доступное пространство для кабелепровода

Спецификации NEC:

• Один провод: максимальное заполнение 53% пространства внутри кабелепровода
• Два провода: максимальное заполнение 31%
• Три провода или более: максимальное заполнение составляет 40 % от общего доступного пространства кабелепровода

Теперь, используя уже рассчитанные площади поперечного сечения проводов, вы можете определить необходимый минимальный размер кабелепровода.

Пример:

Возвращаясь к примеру на шаге 2, вы используете всего 6 проводов. Это означает, что ваш максимальный процент заполнения составляет 40%. У вас уже есть общая площадь проводов, поэтому теперь вы можете рассчитать минимальную площадь кабелепровода:

219,98 кв. мм / 0,4 = 549,95 кв. мм

Шаг 4. Найдите заполнение кабелепровода

Вернуться к справочнику NEC. Найдите тип кабелепровода, который вы хотите использовать, в таблице 4.

Пример:

Если вы используете кабелепровод из электрических металлических трубок (EMT), вы увидите, что ближайший размер, который вам нужен, — это кабелепровод 1 дюйм, что дает вам 39% заполнения.

Таблица размеров кабельных кабелепроводов

Эта таблица размеров кабельных кабелепроводов основана на стандарте NEC 2017 и использует распространенные типы кабелепроводов и проводов. Если у вас нет доступа к книге NEC, она может оказаться полезной для определения того, сколько проводов можно безопасно разместить в кабелепроводе.

• Поперечные ряды показывают размер кабелепровода и тип
• Столбцы, идущие вниз, показывают сечение провода, которое вы используете

Результатом является количество проводов данного сечения, которые могут быть пропущены через этот размер в данном типе кабелепровода.

Информация в этой таблице взята из таблиц C1, C4 и C8 Национального электротехнического кодекса 2017 года. NEC обновляется каждые три года.

Загрузите бесплатные CAD и попробуйте их перед покупкой

Для большинства решений доступны бесплатные CAD, которые вы можете загрузить. Вы также можете запросить бесплатные образцы, чтобы убедиться, что вы выбрали именно то, что вам нужно. Если вы не совсем уверены, какое решение лучше всего подойдет для вашего приложения, наши специалисты всегда рады проконсультировать вас.

Какими бы ни были ваши требования, вы можете рассчитывать на быструю отправку. Запросите бесплатные образцы или загрузите бесплатные CAD прямо сейчас.

Вопросы?

Напишите нам по адресу [email protected] или свяжитесь с одним из наших экспертов для получения дополнительной информации об идеальном решении для вашей области применения 800-847-0486 .

Статьи, которые вам также могут понравиться

сопутствующие товары

Кабельный органайзер

Смотрите наш выбор

Кабельный канал

Смотрите наш выбор

Кабельные зажимы

Смотрите наш выбор

Кабельные стяжки и зажимы

Смотрите наш выбор

Мощность на выбор | Часто задаваемые вопросы

Биллинг

1. Какова минимальная плата за использование?

   Многие планы требуют, чтобы вы использовали минимальное количество электроэнергии каждый месяц. Если вы используете меньше минимальной суммы, с вас автоматически будет взиматься плата, иногда называемая «минимальной платой за использование». Эта плата может быть указана или не указана отдельно в вашем ежемесячном счете, поэтому важно проверить этикетку с фактами об электроэнергии для вашего плана. Не все компании взимают эту плату или требуют, чтобы вы использовали минимальную сумму каждый месяц. Некоторые компании предлагают кредиты или освобождение от других сборов за использование определенного количества электроэнергии.

2. Какая информация требуется в моем счете?

   Комиссия по коммунальным предприятиям штата Техас (PUC) установила правила, согласно которым электрические компании должны предоставлять клиентам легко читаемый счет. Если ваш план не является предоплаченным, ваш счет будет отправляться по почте ежемесячно. Вы можете выбрать получение счета в электронном виде, если вы и ваша компания согласны с этим. Каждая электрическая компания должна составлять свои счета; однако есть много компонентов счета, которые компании должны включать.

3. Будет ли мой счет детализирован?

   Каждая компания может разрабатывать собственные счета. Как он решает детализировать расходы, это его решение.

4. Кому я могу позвонить с вопросом об оплате?

   Вам следует обратиться в электрическую компанию.

5. Как разрешаются споры о выставлении счетов?

   Споры по выставлению счетов следует направлять в вашу электрическую компанию. Если споры не могут быть разрешены, свяжитесь с Комиссией по коммунальным предприятиям штата Техас по горячей линии для клиентов по бесплатному телефону 1-888-PUC-TIPS (1-888-782-8477).

6. Буду ли я платить ежемесячную плату, если я использую больше или меньше электроэнергии в течение расчетного периода?

   Важно знать, взимает ли компания или план, который вы рассматриваете, дополнительную плату, если вы используете менее определенного количества кВтч в течение расчетного периода. Типичные точки отключения, за которые может взиматься плата, составляют менее 500 или 1000 кВтч. Разные компании перечисляют эту плату под разными названиями, например, «минимальная плата за использование». Чтобы определить, есть ли плата за использование, связанная с планом, и каково минимальное потребление кВтч, прочитайте этикетку с фактами об электричестве или свяжитесь напрямую с электрической компанией.

Дерегулирование

1. Что такое электрическое дерегулирование?

   В 1999 году Законодательное собрание Техаса приняло закон о дерегулировании, который позволил потребителям в большинстве районов Техаса выбирать свою собственную электрическую компанию. Новый закон был принят для поощрения свободной рыночной конкуренции и снижения цен. В некоторых областях, таких как муниципалитеты и кооперативы, дерегулирование не требовалось, поэтому у клиентов в этих областях может не быть выбора в отношении электроэнергии.

2. Что изменилось в электроснабжении?

   Люди, проживающие в нерегулируемых районах, теперь могут выбирать свою электроэнергетическую компанию (также называемую розничным поставщиком электроэнергии или REP). Что не изменилось? Одни и те же проводные компании (также называемые коммунальными предприятиями по передаче и распределению) продолжают поставлять электроэнергию в дома и на предприятия, независимо от того, какая компания продает электроэнергию потребителю. Местные телекоммуникационные компании до сих пор считают счетчики, реагировать на перебои в обслуживании и продолжать обслуживать столбы и провода.

3. Все ли жители Техаса могут выбирать поставщика электроэнергии?

   Нет. Это зависит от того, где в Техасе вы живете. Некоторые сообщества обслуживаются муниципалитетами, кооперативами или коммунальными предприятиями, принадлежащими инвесторам, поэтому выбор электричества недоступен. Чтобы узнать, есть ли электроснабжение в вашем районе, посетите нашу страницу «Планы» или позвоните по бесплатному номеру 1-866-PWR-4-TEX (1-866-797-4839).

4. Изменится ли в условиях конкуренции надежность моего электроснабжения?

   Нет. Независимо от того, какую электроэнергетическую компанию вы выберете, ваша электроэнергия будет по-прежнему безопасно и надежно доставляться местной электропроводной компанией, деятельность которой регулируется PUC.

Смена провайдера

1. Есть ли штраф за смену провайдера?

   Нет. Плата за переключение не взимается, если только вы не запросите специальное показание счетчика в другое время, отличное от вашего обычного запланированного показания счетчика. Также могут быть штрафы, если вы нарушите существующий контракт с вашей нынешней электрической компанией. Подробную информацию о вашем плане см. в соглашении об условиях обслуживания.

2. Если я зарегистрируюсь в новой электрической компании, когда произойдет переход в эту компанию?

   Клиенты могут в любое время выбрать новый тарифный план или электрическую компанию (могут быть наложены штрафы, если вы нарушите существующий договор с вашей текущей электрической компанией). После того, как вы подпишете новый контракт, вы получите письмо от ERCOT, подтверждающее ваш переход. Как только вы получите подтверждение, у вас будет три рабочих дня, чтобы передумать. Переход к новому провайдеру произойдет автоматически в течение семи рабочих дней. В вашей службе не будет перерыва. Вы получите свой первый счет за электроэнергию от вашей новой электрической компании в следующем платежном цикле.

3. Имею ли я право отменить?

   Да. Вы можете обратиться в электроэнергетическую компанию, чтобы отменить переход в течение трех рабочих дней с момента получения соглашения об условиях обслуживания, независимо от того, получили ли вы соглашение об условиях обслуживания по почте или подписались на обслуживание через Интернет. Подтверждение, которое будет отправлено вам по почте, также предоставит возможность расторгнуть ваш новый контракт.

4. Что произойдет, если моя электрическая компания перестанет обслуживать клиентов?

   Вы не останетесь без электричества. В большинстве случаев ваша электрическая компания уведомит вас за 30 дней, чтобы у вас было время для выбора нового поставщика услуг. Если ваш провайдер внезапно прекратит свою деятельность, ваши услуги по электроснабжению будут автоматически переключены на провайдера последней инстанции (POLR). Если вы не перейдете к новому провайдеру, вы останетесь с POLR. После перехода вы сможете начать получать услуги от нового поставщика услуг в течение семи рабочих дней. Для получения дополнительной информации прочитайте информационный бюллетень PUC «Что делать, если ваш торговый представитель покидает рынок».

5. Какие компании выбирают другие люди?

   Вы должны выбрать поставщика, который лучше всего соответствует вашим потребностям в электроэнергии. Поскольку Texas Electric Choice является нейтральным источником информации, мы не рекомендуем какого-либо конкретного поставщика или план. Однако вы можете узнать, какие компании предоставляют услуги электроснабжения в вашем районе, посетив нашу страницу «Планы».

Как выбрать

1. Как узнать, какие поставщики услуг предоставляют услуги в моем районе?

   Вы можете узнать, какие компании предоставляют услуги электроснабжения в вашем районе, посетив нашу страницу «Планы» и введя свой почтовый индекс.

2. Как я могу сравнить предложения от разных электросетевых компаний?

   Электроэнергетические компании обязаны предоставлять этикетку с фактами об электроэнергии для каждого плана. Этот информационный бюллетень содержит стандартизированную информацию о тарифах плана, сборах и условиях контракта. Чтобы сравнить предложения онлайн, посетите нашу страницу «Планы».

3. Должен ли я уведомлять свою нынешнюю электрическую компанию о смене поставщика?

   Нет. Когда вы подписываете контракт с новой электрической компанией, она свяжется с ERCOT, которая отправит вам по почте информацию, чтобы подтвердить, что вы хотите перейти. ERCOT также уведомит вашу старую компанию о смене поставщика услуг. Вам не нужно связываться с вашей текущей электрической компанией, но помните, что вы все равно будете нести ответственность за любые штрафы, если вы нарушите договор с этой компанией.

Ваши права

1. Каковы мои права как потребителя электроэнергии?

   Вы имеете право выбирать поставщика электроэнергии, что включает в себя право использовать вашу первоначальную электрическую компанию. Независимо от того, какого поставщика электроэнергии вы выберете, Комиссия по коммунальным предприятиям (PUC) защитит ваши права.
   Если вы считаете, что ваши права были нарушены, позвоните на бесплатную горячую линию для клиентов PUC по телефону 1-888-PUC-TIPS (1-888-782-8477). Ваши права включают:



   • Недискриминация: В дополнение к стандартным запретам на дискриминацию, компании не могут отказывать в обслуживании или допускать дискриминацию при маркетинге электрических услуг на основании уровня дохода клиента, местонахождения в экономически неблагополучном районе или квалификации для малоимущих или энергоресурсов. услуги эффективности.
   • Slaming and cramming: Slaming — это практика смены поставщика электроэнергии без вашего разрешения. Зубрежка — это практика добавления к вашему счету за электроэнергию дополнительных услуг без вашего разрешения. И хлопанье, и зубрежка являются незаконными.
   • Разрешение споров: Потребители имеют право подавать жалобы на компанию в Комиссию по коммунальному хозяйству, и электрические компании должны незамедлительно расследовать жалобы клиентов.
   • Конфиденциальность информации: Электрические компании не могут раскрывать какую-либо информацию о клиентах другим компаниям без вашего разрешения.
   • Кроме того, все электрические компании должны следовать новому набору мер защиты потребителей, предоставляя:
     • Наклейка с фактами об электричестве. На ней представлена ​​информация о ценах и условиях контракта в стандартном формате, чтобы вы могли сравнивать предложения.
     • Соглашение об условиях обслуживания: это ваш контракт. Он информирует вас об условиях контракта компании.
     • Уведомление об истечении срока действия контракта: если у вас есть электроэнергия со сроком действия контракта на три или более оставшихся месяца, ваша электроэнергетическая компания должна уведомить вас в письменной форме не менее чем за 30 дней или один платежный цикл и не более чем за 60 дней или два платежных цикла, с момента окончания вашего контракта, заявив, что он скоро истечет. Вам следует либо возобновить обслуживание у текущего поставщика услуг, либо выбрать нового поставщика до истечения срока действия контракта, чтобы предотвратить автоматический переход на ежемесячный тарифный план с плавающей ставкой.
     • Раскрытие информации «Ваши права как клиента». Это информирует вас о ваших стандартных средствах защиты клиентов, предусмотренных PUC.
     • Материалы не на английском языке: все электрические компании должны предоставлять информацию для клиентов на испанском языке. Фактически, компания должна сделать все маркетинговые материалы доступными на языке (языках) своих клиентов.

Электрик

1. Изменится ли в условиях конкуренции надежность моего электроснабжения?

   Нет. Независимо от того, какую электрическую компанию вы выберете, ваша электроэнергия будет по-прежнему надежно и безопасно доставляться той же местной компанией, которая регулируется Комиссией по коммунальным предприятиям.

2. Куда мне звонить, если у меня сбой?

   Вам следует немедленно позвонить в местную проводную компанию (часто называемую Коммунальным предприятием передачи и распределения или TDU) в вашем регионе. Номер бесплатного звонка указан в счете за электричество.

3. Моя электрическая компания не находится в моем районе. Кто будет ремонтировать столбы и провода в моем районе?

   Независимо от того, какая компания поставляет вам электроэнергию, она будет подаваться по одному и тому же набору столбов и проводов. Эти услуги предоставляются вашей местной проводной компанией (часто называемой Коммунальной службой передачи и распределения или TDU), которая отвечает за техническое обслуживание столбов и проводов, а также за реагирование на чрезвычайные ситуации и перебои в подаче электроэнергии. Комиссия по коммунальным предприятиям продолжает регулировать эту поставку электроэнергии, чтобы обеспечить безопасность и надежность вашего электроснабжения.

4. Могут ли мне отключить электричество за неуплату?

   Да. Вы получите уведомление о расторжении, дающее вам 10 дней, чтобы оплатить счет или договориться об оплате.

Захлопывание и зубрежка

1. Что такое хлопанье?

   Захлопывание — это незаконная практика переключения на электроэнергию без вашего разрешения.

2. Что такое зубрежка?

   Зубрежка — это незаконная практика добавления к вашему счету за электроэнергию дополнительных услуг без вашего разрешения.

3. Как я могу убедиться, что я не захлопнул или не забит?

   Чтобы предотвратить захлопывание, берегите информацию о своей учетной записи. Не предоставляйте провайдеру никакой информации об учетной записи, если вы не хотите переключиться на этого провайдера. Для получения дополнительной информации прочитайте информационные бюллетени PUC о захлопывании или зубрежке.

   Чтобы избежать зубрежки, убедитесь, что вы каждый месяц читаете свой счет и понимаете все платежи и платежи. Если есть заряд, который кажется странным или необычно высоким, позвоните в свою электрическую компанию.

   Шлепки и зубрежка запрещены в Техасе. Комиссия по коммунальным предприятиям Техаса будет обеспечивать соблюдение этого закона. Если вы считаете, что вас задавили или задавили, позвоните на горячую линию PUC для потребителей по бесплатному номеру 1-888-PUC-TIPS (1-888-782-8477).

4. Я получил письмо от электрической компании с благодарностью за то, что выбрал их, но я их не выбирал. Что мне делать?

   Если это произойдет, вам следует немедленно позвонить в компанию, чтобы обсудить ситуацию. Если провайдер настаивает на том, что его выбрали, попросите его прислать вам копию разрешения. Если поставщик услуг не может его предоставить или вы считаете, что вас обманули (перевели без вашего разрешения), позвоните на горячую линию PUC для потребителей по бесплатному номеру 1-888-PUC-TIPS (1-888-782-8477).
