Выключатель бесконтактный: назначение + маркировка и установка

Бесконтактные выключатели света: виды и преимущества

Бесконтактный выключатель используется для автоматического включения и выключения света. Встроенные инфракрасные датчики обеспечивают включение освещения в момент приближения людей. Когда в помещении никого нет, система отключает осветительные приборы. Это способствует снижению затрат на электроэнергию и увеличению ресурса ламп.

Например, бесконтактные выключатели применяют для освещения в коридорах и на лестничных площадках. В таких случаях свет включается, когда человек входит. При отсутствии движения, если на площадке никого нет, свет выключается.

К составным частям бесконтактного выключателя относятся:

• чувствительный элемент;
• схема обработки сигнала;
• силовой ключ.

к содержанию ↑

Разновидности

Существует несколько типов датчиков, входящих в состав бесконтактных моделей:

• емкостные;
• индуктивные;
• оптические;
• ультразвуковые.

Емкостные датчики

Суть работы емкостного выключателя света заключается в том, что электрическая емкость образуется при приближении людей. Это позволяет запустить контур мультивибратора, задающего время.

Объем емкости возрастает, а частота снижается, если приблизиться к прибору. Минимальная частота датчика вызывает срабатывание устройства на включение. Если человек отдаляется от помещения, происходит отключение. Чувствительный элемент в устройстве работает за счет пластины, находящейся на конденсаторе, подключенном к мультивибратору.

Иногда емкостные бесконтактные модели похожи на обычные настенные выключатели, но без использования клавиш. Очень удобно иметь подобного вида устройство на кухне, чтобы не прикасаться к нему своими руками.

к содержанию ↑

Индуктивные датчики

Работа бесконтактных моделей такого типа обусловлена передвижением магнита. Датчики содержат металлический или намагниченный сердечник. Электрические импульсы создаются, если объект находится близко или далеко.

В момент, когда превышено напряжение порогового элемента, обрабатывается сигнал. Далее включается триггер, который открывает ключ.

Например, человек, который входит в помещение, имеет связку ключей, что вызовет реакцию датчика на металл. Бесконтактные модели с индуктивным датчиком отличаются от емкостных вариантов отсутствием чувствительности к влажному воздуху или смене плотности.

При установке устройств стоит учитывать, что входящие люди должны иметь металлический предмет. Поэтому, к примеру, для бани такой выключатель не подойдет.

к содержанию ↑

Оптические датчики

В состав оптических приборов входят фототранзисторы и светодиод. Помехи от освещения не мешают функционированию светодиодного элемента. Суть работы устройства — прерывать либо отражать поток света. Чтобы осветить небольшие участки помещения, используются светодиодные ленты.

Ультразвуковые датчики

Данные устройства работают благодаря кварцевым звуковым излучателям. Для этого необходимо настроить на нужную частоту приемник, который будет давать реакцию на звук. Ультразвуковые модели иногда называют датчиками движения и объема. При возникновении движения, вызванного присутствием людей, распределение звуковой волны меняется, датчик получает измененный сигнал.

к содержанию ↑

Концевые выключатели

В основном бесконтактные выключатели используются в промышленности. Емкостные выключатели являются основой различных уровневых датчиков, находящихся в дозаторах. Это обеспечивает контроль над определенными материалами, например, при наполнении емкости жидкостью концевой выключатель срабатывает, чтобы вовремя прекратить поступление вещества.

Как это работает

Бесконтактные модели имеют чувствительный элемент, принцип действия которого зависит от условий функционирования и нужного быстродействия. Так как индуктивные выключатели реагируют на нагрузку и передвижение, их используют в системах безопасности. Эти приборы нечувствительны к загрязнениям, поэтому их применяют в различных технологических процессах.

Концевые бесконтактные выключатели востребованы на таком производстве, где нужна особая точность. Оптические сенсоры применяют в станкостроении, а также для регулировки движения деталей, автоматических ворот.

к содержанию ↑

Преимущества бесконтактных моделей

Главным преимуществом бесконтактных выключателей является экономия электричества. Электроэнергия не тратится в случае отсутствия людей в помещении. Человеку не нужно принимать участие, чтобы включить или выключить свет. Следовательно, использование таких моделей считается комфортным.

Техническая простота является плюсом стандартных контактных выключателей, но есть некоторые минусы:

1. Маленький ресурс при применении максимальной нагрузки. Если контакты размыкаются, возникает искра, что вызывает поломку выключателя. При наличии постоянного тока устранить аварию поможет конденсатор, имеющий параллельное подключение к контактам. При наличии в сетях переменного тока понадобится тугоплавкая напайка из вольфрама.
2. Минусом контактного устройства считается сильная чувствительность к пыли и грязи. Это вызывает нарушение электрической цепи. Далее происходит снижение взаимодействия контактов, а в итоге — перегрев и поломка.

Бесконтактные выключатели отличаются от традиционных моделей высокой надежностью. Работа современных приборов заключается в использовании транзисторных ключей, имеющих незначительное сопротивление. Это способствует проведению значительных токов с отсутствием перегрева.

Огромный выбор дает возможность найти элемент для использования в конкретном случае. Если нужно реализовать сенсорное управление, подойдет емкостный выключатель, а для использования в загрязненных условиях лучше выбрать индуктивный вариант.

Бесконтактные выключатели света: виды и преимущества

Бесконтактный выключатель Livolo белый стекло (VL-C701PRO-11)

Теперь нет необходимости прикасаться к выключателю. Бесконтактный выключатель света VL-C701PRO-11 устанавливается вместо обычного настенного выключателя света. Принцип работы: преподнесите палец к выключателю на расстояние 1-2 см –  свет включится.

Видео работы

бесконтактного выключателя Livolo

3D обзор бесконтактного выключателя Livolo

Размеры выключателя

Габаритные размеры позволяют установить выключатель в монтажные коробки любых строительных стандартов, принятых в нашей стране. Всё это значительно облегчает самостоятельный монтаж выключателей — без сверления и прочих хлопотных операций.



Совместимость

Комплект поставки

– Сенсорный выключатель Livolo VL-C701PRO-11

– шурупы для крепления;

– инструкция;

– коробка;

Схема подключения

Инструкция

1. Перед установкой отключите напряжение электросети.

2. Монтаж следует выполнять в соответствии с монтажными схемами. Выключатель монтируется в круглый подрозетник европейского стандарта.

3. Не рекомендуется подавать электричество и прикасаться к электронным деталям устройства без установленной стеклянной панели

Бесконтактный, оптический выключатель освещения со звуковым эффектом на Arduino

Всем привет!

Сегодня статья про бесконтактный выключатель со звуковым эффектом, который был сделан мной 9 лет назад, а если быть точным, то в январе 2012 года.

С тех пор выключатель трудится у меня круглыми сутками на протяжении 9 лет. Что самое интересное, за все это время, он не вышел из строя и даже ни разу не подвис, а также у него никогда не было ложных срабатываний. В общем он хорошо себя зарекомендовал и я с уверенностью могу его Вам рекомендовать для самостоятельной сборки.

Если Вам интересны подробности, то прошу под кат.

У меня в коридоре смонтировано 7 светильников.

И для достижения красивого визуального эффекта, я использовал последовательное включение ламп, для этого мне нужно было протянуть к плате контроллера отдельный провод от каждой точки освещения.

Саму плату я спрятал в пространстве между гипсокартоном и потолком, благо места там больше чем достаточно.

ИК приемник и светодиод я разместил в подрозетнике. Во избежание ложных срабатываний их нужно изолировать между собой, для этого я использовал термоусадочный кембрик. Чтобы подключить этот оптический датчик к плате контроллера, я использовать заложенные в стену провода.

Для того чтобы дизайн выключателя не отличался от других установленных декоративных накладок в интерьере, я использовал из этой же серии телевизионную розетку, из которой выкинул все внутренности, а в отверстие вклеил круглое окошко, вырезанное из фиолетового акрила.

Все компоненты были размещены на одной плате, на которой так же установлены винтовые коннекторы для подключения проводов от светильников.

Запитал я эту плату обычным зарядным устройством от телефона.

Основой всего устройства является контроллер Arduino Nano V.3, но можно так же использовать любые другие платы, с микроконтроллером ATmega328.

ИК светодиод с фототранзистором можно взять от датчика препятствий, но не обязательно их выпаивать, достаточно перерезать лишние дорожки и припаять к ним 3 провода. Если у вас уже есть где-то ранее выпаянные детали, то перед использованием, лучше сначала проверить их на работоспособность. Инфракрасный светодиод нужно подключить к напряжению 5 В через токоограничивающий резистор 120 Ом и посмотреть на него через камеру телефона, он должен светиться фиолетовым светом.

Для проверки фототранзистора понадобится любой тестер с функцией прозвонки проводников. Переводим тестер в режим прозвонки, а выводы фототранзистора подключаем к щупам тестера. После чего нужно к нему вплотную поднести любой пульт от бытовой техники и нажать любую кнопку. В ответ раздастся прерывистый пищащий звук.

9 лет назад я не нашел подходящих твердотельных реле и мне пришлось их собирать самому из радио-комплектующих. Но на данный момент проще купить 8-канальный модуль твердотельных реле как на изображении, чем заниматься тратой времени на поиск этих компонентов.

Работает выключатель следующим образом

Arduino с выхода D5 постоянно выдает ШИМ сигнал с частотой примерно 977 Гц. К этому выходу через токоограничивающий резистор 82 Ом подключен светодиод, излучающий сигнал в инфракрасном диапазоне. Фототранзистор, подключенный к входу D2 детектирует отраженный от руки ИК сигнал и проверяет его на достоверность. Если сигнал из 20-ти или больше идущих подряд периодов соответствует частоте 977 Гц, то тогда контроллер включает по очереди все 7 светильников и начинает воспроизводить звуковой эффект через ШИМ выход D11. Все то же самое происходит и при выключении.

Воспроизведение звуков

Для воспроизведения звуковых эффектов используется формат WAVE без сжатия, с частотой 16000 Гц и глубиной 8 бит, но при воспроизведении данного формата с использованием ШИМ, в аудио тракте наблюдается неприятный свист и шипение. Поэтому для улучшения качества воспроизведения, я в коде использовал линейную интерполяцию. При которой, выборка семплов происходит на частоте 62.5 кГц и между оригинальными выборками вставляются еще 3 дополнительных семпла, рассчитанных методом линейной интерполяции. Таким образом на выходе снижается шум квантования, пропадает свист, улучшается качество звука и для воспроизведения не обязательно использовать дополнительные RC фильтры.

Вместо динамика я использовал старую, маленькую компьютерную колонку без встроенного усилителя.

Для конвертирования Wave файлов в Си код, можно воспользоваться онлайн конвертером.

Схема

На схеме серыми прямоугольниками отметил твердотельные реле, а тем кто хочет заморочиться, то может собрать схему полностью, так же как сделал я в далеком прошлом.

Компоненты для сборки

1 — Arduino Nano V.3
2 — Датчик препятствий
3 — 8-канальный модуль реле
4 — Резисторы 82 Ом и 1 кОм
5 — Динамик 0,5-3 Вт
6 — Любой N-P-N транзистор с допустимым током не менее 500 мА

Код для Arduino

Скачать все файлы одним архивом
В этот раз я решил добавить все используемые библиотеки в папку со скетчем, а в самом скетче прописал их локальное использование. Теперь надеюсь у новичков будет меньше ко мне вопросов по поводу ошибок, возникающих у них при компилировании.

В коде вынесены несколько констант, которые можно изменить перед прошивкой.

Константа power_ir — отвечает за дистанцию срабатывания выключателя, может принимать значения от минимума 20 и до максимума 200. Требуемое Вам значение можно определить экспериментальным путем.

lamp_num — определяет количество используемых Вами ламп. Минимальное число лампочек не может быть меньше 1, а максимальное не более 7. Если подправить код, то можно увеличить до 15.
lamp_delay — это задержка между последовательными включениями ламп, которая выражена в миллисекундах и может начинаться от 0 и до 4 294 967 295 мс. Хотя я не думаю, что такие огромные задержки кому то понадобятся.

Видео

Для просмотра видеоролика кликните по изображению.

Заключение

В заключении хотелось бы добавить, что я очень удивлен, что микроконтроллер без WDT за 9 лет ни разу не подвис. По этой же причине я не стал править код и добавлять в него WDT, так как Arduino со старыми bootloader не умеют работать с ним.

Спасибо, что дочитали до конца!

Если Вам понравилась моя статья — то поддержите ее лайком и подпиской.

Если у Вас есть вопросы, то можете их задать в комментариях.

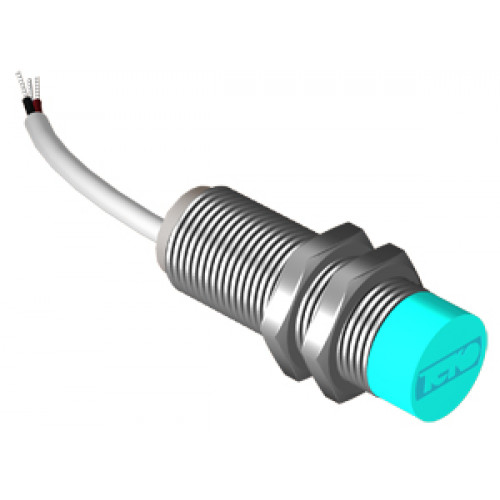

Индуктивные бесконтактные датчики (выключатели) KIPPRIBOR LA

Индуктивный бесконтактный выключатель KIPPRIBOR серии LA – это датчик цилиндрической формы, реагирующий на появление металлического предмета в зоне его действия. Индуктивные датчики KIPPRIBOR LA повышают ресурс работы механизмов и надежность оборудования в целом. Благодаря отсутствию подвижных частей в выключателях и их возможности реагировать на цель на расстоянии, повышается отказоустойчивость. Советуем применять индуктивные датчики KIPPRIBOR серии LA: Вместо механических концевых выключателей; Для контроля положения металлических частей механизмов; Для контроля перемещения металлических объектов; В качестве первичных датчиков скорости, совместно с тахометрами и счетчиками импульсов; В качестве датчика целостности; Для контроля наличия металлических объектов. Зона действия индуктивных датчиков KIPPRIBOR серии LA располагается со стороны торцевой части корпуса. В зависимости от модификации датчика зона действия составляет 2, 4, 5, 8, 10 или 15 мм. Индуктивные датчики KIPPRIBOR реагируют на различные металлы: сталь, нержавеющая сталь, чугун, медь, алюминий, латунь. Расстояние срабатывания зависит от металла, из которого изготовлен объект обнаружения. Основные преимущества индуктивных датчиков KIPPRIBOR: Высокая надежность и продолжительный срок эксплуатации с сохранением рабочих характеристик; Светодиодная индикация состояния датчика; Крепежный набор в комплекте; Высокая частота переключения; Низкая потребляемая мощность; Бесконтактный контроль объекта. Бесплатную консультацию по подбору датчика можно получить в on–line чате сайта или по номеру телефона 8-800-700-43-53 (рабочие часы офиса: с 05:00 до 14:00 МСК) Цена индуктивных датчиков KIPPRIBOR есть «прайс-листе». Заявку с реквизитами можно прислать на почту [email protected], менеджеры выставят Вам счет на оплату. Общие технические характеристики цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA Параметр Значение параметра М08 М12 М18 М30 DC DC AC DC AC DC AC Напряжение питания 10…30 VDC 10…30 VDC; 10…60 VDC; 20…250 VAC 10…30 VDC; 10…60 VDC; 20…250 VAC 10…30 VDC; 10…60 VDC; 20…250 VAC Номинальный ток нагрузки ≤ 200 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА ≤ 200 мА ≤ 400 мА Минимальный ток нагрузки – – ≥ 5 мА – ≥ 5 мА – ≥ 5 мА Ток утечки ≤ 0,01 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА ≤ 0,01 мА ≤ 1,8 мА Падение напряжения ≤ 2 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В ≤ 1,5 В ≤ 8 В Защита от перегрузки да да нет да нет да нет Точка срабатывания защиты 220 мА 220 мА – 220 мА – 220 мА – Защита от переполюсовки да да – да – да – Защита от короткого замыкания нет Гистерезис переключения ≤ 15 % Sr(1) Точность повторения ≤ 1 % Sr(1) Индикация срабатывания Светодиод Материал корпуса Никелированная латунь Материал активной части Ударопрочный конструкционный пластик Температура эксплуатации -25…+70 °C Температурная погрешность ≤ 10 % Sr(1) Степень защиты IP 67 Электрическое подключение Кабельный вывод, длина 2 м (1) – Реальное расстояние срабатывания конкретного бесконтактного выключателя, измеренное при номинальном напряжении питания, определенных температуре и условиях монтажа.   Таблица выбора цилиндрических индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA Диаметр корпуса 8 мм Габаритный чертеж Напряжение питания Схема подключения Коммута- ционная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN трехпроводная NO 1 мм 500 Гц LA08-45. 1N1.U1.K NC LA08-45.1N2.U1.K NPN четырехпроводная NO+NC LA08-45.1N4.U1.K PNP трехпроводная NO LA08-45.1P1.U1.K NC LA08-45.1P2.U1.K PNP четырехпроводная NO+NC LA08-45.1P4.U1.K Неутапливаемое исполнение 10…30 VDC NPN трехпроводная NO 2 мм 300 Гц LA08M-45. 2N1.U1.K NC LA08M-45.2N2.U1.K NPN четырехпроводная NO+NC LA08M-45.2N4.U1.K PNP трехпроводная NO LA08M-45.2P1.U1.K NC LA08M-45.2P2.U1.K PNP четырехпроводная NO+NC LA08M-45.2P4.U1.K     Диаметр корпуса 12 мм Габаритный чертеж Напряжение питания Схема подключения Коммута- ционная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN трехпроводная NO 2 мм 2 кГц LA12-50. 2N1.U1.K NC LA12-50.2N2.U1.K NPN четырехпроводная NO+NC LA12-50.2N4.U1.K PNP трехпроводная NO LA12-50.2P1.U1.K NC LA12-50.2P2.U1.K PNP четырехпроводная NO+NC LA12-50.2P4.U1.K 10…60 VDC двухпроводная NO LA12-50.2D1.U4.K NC LA12-50. 2D2.U4.K 20…250 VAC трехпроводная(2) NO 25 Гц LA12-60.2A1.U7.K NC LA12-60.2A2.U7.K Неутапливаемое исполнение 10…30 VDC NPN трехпроводная NO 4 мм 1 кГц LA12M-50.4N1.U1.K NC LA12M-50. 4N2.U1.K NPN четырехпроводная NO+NC LA12M-50.4N4.U1.K PNP трехпроводная NO LA12M-50.4P1.U1.K NC LA12M-50.4P2.U1.K PNP четырехпроводная NO+NC LA12M-50.4P4.U1.K 10…60 VDC двухпроводная NO LA12M-50.4D1.U4.K NC LA12M-50.4D2.U4.K 20…250 VAC трехпроводная(2) NO 25 Гц LA12M-60. 4A1.U7.K NC LA12M-60.4A2.U7.K (2) – третий провод используется для заземления корпуса.   Диаметр корпуса 18 мм Габаритный чертеж Напряжение питания Схема подключения Коммута- ционная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN трехпроводная NO 5 мм 1 кГц LA18-55. 5N1.U1.K NC LA18-55.5N2.U1.K NPN четырехпроводная NO+NC LA18-55.5N4.U1.K PNP трехпроводная NO LA18-55.5P1.U1.K NC LA18-55.5P2.U1.K PNP четырехпроводная NO+NC LA18-55.5P4.U1.K 10…60 VDC двухпроводная NO LA18-55.5D1.U4.K NC LA18-55. 5D2.U4.K 20…250 VAC трехпроводная(2) NO 25 Гц LA18-55.5A1.U7.K NC LA18-55.5A2.U7.K Неутапливаемое исполнение 10…30 VDC NPN трехпроводная NO 8 мм 500 Гц LA18M-55.8N1.U1.K NC LA18M-55.8N2.U1.K NPN четырехпроводная NO+NC LA18M-55. 8N4.U1.K PNP трехпроводная NO LA18M-55.8P1.U1.K NC LA18M-55.8P2.U1.K PNP четырехпроводная NO+NC LA18M-55.8P4.U1.K 10…60 VDC двухпроводная NO LA18M-55.8D1.U4.K NC LA18M-55.8D2.U4.K 20…250 VAC трехпроводная(2) NO 25 Гц LA18M-55. 8A1.U7.K NC LA18M-55.8A2.U7.K (2) – третий провод используется для заземления корпуса.   Диаметр корпуса 30 мм Габаритный чертеж Напряжение питания Схема подключения Коммута- ционная функция Номинальное расстояние срабатывания Максимальная частота срабатывания Модификация Утапливаемое исполнение 10…30 VDC NPN трехпроводная NO 10 мм 300 Гц LA30-55. 10N1.U1.K NC LA30-55.10N2.U1.K NPN четырехпроводная NO+NC LA30-55.10N4.U1.K PNP трехпроводная NO LA30-55.10P1.U1.K NC LA30-55.10P2.U1.K PNP четырехпроводная NO+NC LA30-55.10P4.U1.K 10…60 VDC двухпроводная NO LA30-55.10D1.U4.K NC LA30-55. 10D2.U4.K 20…250 VAC трехпроводная(2) NO 25 Гц LA30-80.10A1.U7.K NC LA30-80.10A2.U7.K Неутапливаемое исполнение (модификация М) 10…30 VDC NPN трехпроводная NO 15 мм 150 Гц LA30M-55.15N1.U1.K NC LA30M-55. 15N2.U1.K NPN четырехпроводная NO+NC LA30M-55.15N4.U1.K PNP трехпроводная NO LA30M-55.15P1.U1.K NC LA30M-55.15P2.U1.K PNP четырехпроводная NO+NC LA30M-55.15P4.U1.K 10…60 VDC двухпроводная NO LA30M-55.15D1.U4.K NC LA30M-55.15D2.U4.K 20…250 VAC трехпроводная(2) NO 25 Гц LA30M-80. 15A1.U7.K NC LA30M-80.15A2.U7.K (2) – третий провод используется для заземления корпуса.   Схемы подключения индуктивных бесконтактных датчиков (выключателей) KIPPRIBOR серии LA Датчики постоянного тока Трехпроводные, NPN, NO (LA••-•.•N1.U1.K) Трехпроводные, PNP, NO (LA••-•.•P1.U1.K) Трехпроводные, NPN, NC (LA••-•.•N2.U1.K) Трехпроводные, PNP, NC (LA••-•.•P2.U1.K) Четырехпроводные, NPN, NO+NC (LA••-•.•N4. U1.K) Четырехпроводные, PNP, NO+NC (LA••-•.•P4.U1.K) Двухпроводные, NO (LA••-•.•D1.U4.K) Двухпроводные, NC (LA••-•.•D2.U4.K) Датчики переменного тока Трехпроводные, NO (LA••-•.•A1.U7.K) Трехпроводные, NC (LA••-•.•A2.U7.K)   Структура условного обозначения при заказе Например: LA12-55. 5N1.U1.K Вы заказали: Индуктивный датчик с диаметром корпуса 12 мм утапливаемого исполнения с номинальным расстоянием срабатывания 5 мм, схемой подключения – трехпроводной NPN, коммутационной функцией – NO, напряжением питания 10…30 VDC, кабельным выводом 2 м.   Комплектность поставки В комплект входит датчик с кабелем присоединения (длина 2 м) Упаковка   Варианты упаковки Масса одного датчика LA08 (с диаметром корпуса 8 мм) – не более 40 г LA12 (с диаметром корпуса 12 мм) – не более 77 г LA18 (с диаметром корпуса 18 мм) – не более 161 г LA30 (с диаметром корпуса 30 мм) – не более 247 г

Бесконтактный выключатель

Хотели бы вы собрать бесконтактный выключатель? Или думаете, что это сложно?
Ничего подобного – это очень даже просто, а посмотрев это видео вы сможете собрать бесконтактный выключатель даже если вы далеки от программирования и паяльник вам не друг.
Немножко труда и внимательности, и выключатель готов.

Расстояние срабатывания инфракрасного датчика препятствий 2-7 см, но как я показал в видео, может быть и больше.
В приме рассмотрены 2 типа выключателей.
1 пример.
Включение света произойдёт, когда вы махнёте рукой перед инфракрасным датчиком и выключение когда вы проделаете это ещё раз.
2 пример этого урока.



Немного изменим скетч и теперь для выключения ничего делать не надо, а свет погаснет через заданный интервал времени. В моём случае через 10 секунд. При условии, что никто не будет маячить перед выключателем. А если инфракрасный датчик уловит какое-нибудь движение в пределах своей чувствительности, то он сбросит таймер в ноль и снова будет считать. Отключится, когда не будет никаких изменений в течение 10 секунд.

Задумывались ли вы когда-нибудь о бесконтактной кнопке? Или точнее о бесконтактном выключателе.
Оказывается такой сделать очень просто. Для этого нам понадобится инфракрасный датчик.

Сегодня мы рассмотрим пример бесконтактного включения света, и второй пример отключение света через определённый промежуток времени.

Давайте представим несколько ситуаций.
Первая. Вы возвращаетесь из магазина, и у вас заняты руки, а надо нажать выключатель и включить свет.
Вторая. Вы уходите, и чтобы не идти в темноте, вы включаете свет, а он потом гаснет через заданное вами время.
И это только варианты со светом, а есть ещё:
Мойка рук, с включением воды, когда вы подносите руки. Есть 2 варианта – с выключением по таймеру или когда вы уберёте руки.
И много ещё чего.
Если вы заинтересовали, то давайте посмотрим как это сделать.

Рассмотрим первый пример.
Включение света произойдёт когда вы махнёте рукой перед инфракрасным датчиком и выключение когда вы проделаете это ещё раз.

Я подключил лампу на 220 вольт через реле. Как это сделать я покажу чуть позже, когда буду объяснять схему подключения.
Я отверну лампу чтобы она не мешала и не слепила камеру.

Теперь помашем перед датчиком рукой. Когда датчик поймает отражённый сигнал от препятствия, то сработает реле и включит лампу. При повторном сигнале реле переключится и выключит лампу.

Как можно увидеть, выключатель срабатывает стабильно. Расстояние стабильной работы можно отрегулировать переменным резистором, установленным на самом инфракрасном датчике. Оно приблизительно равно 2-7 сантиметров. Возможно и больше, но потеряется стабильность в работе.

В другом примере мы немного изменим скетч и теперь для выключения ничего делать не надо, а свет погаснет через заданный интервал времени. В моём случае через 10 секунд. При условии, что никто не будет маячить перед выключателем. А если инфракрасный датчик уловит какое-нибудь движение в пределах своей чувствительности, то он сбросит таймер в ноль и снова будет считать. Отключится когда не будет никаких изменений в течение 10 секунд.

Теперь давайте посмотрим сам процесс настройки чувствительности инфракрасного датчика.
Я положил рядом линейку для лучшего восприятия. Поворачивая переменный резистор можно регулировать чувствительность и соответственно расстояние срабатывания датчика. Поворачивать резистор надо очень плавно на маленькое расстояние.

Посмотрим как собрать такой бесконтактный выключатель.
Сначала надо определиться, что мы хотим включать и чем должен он будет управлять.

Если вы хотите чтобы датчик срабатывал только когда есть препятствие и управлять надо устройством постоянного тока(например водяной насос на 12-24 вольта), то нам понадобится кроме датчика всего лишь резистор и транзистор.
А вот если вы хотите сделать включение и выключение, или отключение по времени то тогда надо будет добавить ещё плату Ардуино.
Если же вы будете управлять нагрузкой переменного напряжения, например 220 вольт, то тогда понадобится реле.
В своих примерах я сразу использовал реле на 5 вольт. Им можно управлять и переменной нагрузкой и постоянной.
Теперь полностью отпадает надобность в этих старых, допотопных выключателях. И не важно, чистые ли у вас руки или нет, вы ничего не испачкаете.
Вот тогда вам и понадобится бесконтактный выключатель.

Ну вот мы и познакомились ещё с одной схемой управления светом.
Раньше мы управляли простой кнопкой, потом разобрали сенсорную кнопку, управляли по блютуз и радиоканалу. Все эти уроки можно посмотреть на моём канале. И не забывайте подписываться на канал и нажимать колокольчик чтобы не пропустить следующее видео.
До встречи в новых уроках.



Выключатель бесконтактный ВК 261.

Данная статья носит информативный характер. Чтобы узнать цены, сроки, наличие, аналоги, перейдите в каталог

Выключатели бесконтактные ВК  261 предназначены для коммутации цепей управления посредством реле или бесконтактных логических элементов.

Выключатель бесконтактные ВК 261 является полным аналогом выключателя БВК 261. Конструктивно выключатель ВК 261 представляет собой одну половину выключателя БВК 261. При этом интервал, в котором срабатывает выключатель ВК 261, равен ширине щели выключателя БВК 261

Это увеличивает надежность работы по крайней мере вдвое, т.к отсутствует щель и отклонение рабочего элемента оборудования может быть опасным только в одну сторону.

Монтаж ВК 261 производится без изменения штатных мест крепления БВК 261. Выключатели рассчитаны на длительную непрерывную работу. Выключатели имеют защиту от подачи напряжения питания обратной полярности от ЭДС самоиндукции индуктивной нагрузки.

Выключатели имеют светодиодные индикаторы для оперативного контроля коммутационного состояния и работоспособности.

Технические характеристики.

Состояние выхода	нормально разомкнут
Расстояние срабатывания	8,0 мм
Гарантированный интервал срабатывания	0,6,4 мм
Напряжение питания	10-30В
Максимальный ток нагрузки	300 мА
Падение напряжения	не более 1,5 В
Потребляемый ток	не более 8,0 мА
Частота срабатывания максимальная	300 Гц
Категория применения коммутирующего элемента	DC13
Степень защиты	IP67
Диапазон рабочих температур	от -25°С до +70°С
Масса	не более 0,18 кг
Материал корпуса	полиамид, сталь
Способ подключения	кабель 3х0,12 мм2

Монтаж и демонтаж выключателей должен производится с помощью инструмента, исключающего деформацию корпуса.

Гарантия производителя.

Гарантийный срок эксплуатации выключателей – 2 года со дня отгрузки потребителю в пределах гарантийного срок хранения. Гарантийный срок хранения, исчисляемый с даты изготовления – 3 года.

МебельСам – Выключатели, бесконтактные выключатели

A tree for site navigation will open here if you enable JavaScript in your browser.

Выключатели, бесконтактные выключатели Код: Э043 Наименование: Выключатель бесконтактный статический 100-240V, AE-WBEZDB-10, GTV Ед изм. : шт Цена: 1 348,00 Код: Э044 Наименование: Выключатель бесконтактный динамический 100-240V, AE-WBEZDC-10, GTV Ед изм.: шт Цена: 1 344,00 Код: Э146 Наименование: Датчик движения сенсорный,универсальный 12V,белый AE-WBBUNI-10, с диммером GTV Ед изм. : шт Цена: 1 084,00 Код: Э147 Наименование: Датчик движения сенсорный,универсальный 12V,черный AE-WBCUNI-10, с диммером GTV Ед изм.: шт Цена: 989,00 Код: Э249 Наименование: Выключатель бесконтактный скрываемый в материал плиты или под стекло 12V до 50W AE-WPDRW-00, GTV Ед изм. : шт Цена: 1 181,00 Код: Э251 Наименование: Выключатель с цепочкой AE-WLLAN1-10 Ед изм.: шт Цена: 128,00 Код: Э252 Наименование: Провод с выключателем 2м черный LD-KABE2M-00 Ед изм. : шт Цена: 296,00 Код: Э260 Наименование: Выключатель врезной меб. белый, 6А, 250В (43.405) Ед изм.: шт Цена: 91,00 Код: Э261 Наименование: Выключатель для откатной двери PSC-C1,220B, max 500Вт, нормально-замкнут, белый Ед изм. : шт Цена: 205,00 Код: Э262 Наименование: Выключатель врезной меб. серый, 10А, 250В (ВН300) Ед изм.: шт Цена: 49,00 Код: Э263 Наименование: Выключатель врезной меб. коричн., 10А, 250В (ВН300) Ед изм.: шт Цена: 49,00 Код: Э264 Наименование: Выключатель врезной меб. белый., 10А, 250В (ВН300) Ед изм.: шт Цена: 49,00 Код: Э308 Наименование: Выключатель сенсорный с регулировкой яркости 12V,постоянного тока,max 24W,кабель 1,0м,IP20,белый, AE-WDSB-10DIM Ед изм. : шт Цена: 872,00 Код: Э309 Наименование: Выключатель сенсорный с регулировкой яркости 12V,постоянного тока,max 24W,кабель 1,0м,IP20, черный, AE-WDSC-10DIM Ед изм.: шт Цена: 959,00 Код: Э310 Наименование: Микровыключатель для профилей GLAX 12V, max 60W, max 5A, IP20, AE-WLPR-60 Ед изм. : шт Цена: 649,00 Код: Э311 Наименование: Микровыключатель с диммером 12V/96W, 24V/192W, 8A, LS03-TD Ед изм.: шт Цена: 644,00 Код: Э313 Наименование: Контроллер RGB LN-MINI-2 (12-24V, 72-144W) , IP20 без пульта д/у Ед изм. : шт Цена: 184,00 Код: Э314 Наименование: Диммер LN-RF11B-MINI-Wires(12-24V,72-144W,ПДУ11кн) с пультом. Ед изм.: шт Цена: 560,00 Код: Э347 Наименование: Датчик магнитный беспроводной MSR-1 для магнитного беспроводного выключателя MCsr. Макс. расстояние до устр-ва управления до 5м. Выключатель 54,5х21,6х9,3мм. Магнит 31х9,4х5,1мм. Питание 2хCR1632 Ед изм.: шт Цена: 612,00 Код: Э348 Наименование: Устройство управления CSR-1 для магнитного беспроводного выключателя MCsr. 12В, макс. 36Вт, 84х35х19мм. с проводом вход 1,0мм с коннектором L813, выход 1,0мм с коннектором L815 Ед изм.: шт Цена: 702,00

Автоматический бесконтактный переключатель для умного дома

Рис. 1. Коммутатор с OLED-дисплеем версии

По мере роста технического прогресса коммутаторы требуют обновления с учетом текущего времени. Чтобы избежать риска заражения COVID-19, стало важно не прикасаться к поверхностям кнопок и клавиш, которые часто использовались другими людьми. Это требует обновления технологии переключения для замены переключателя с ручным управлением на бесконтактный переключатель.

Итак, сегодня мы разработаем бесконтактный переключатель, который полностью работает с жестами рук.Наш интеллектуальный бесконтактный переключатель включает в себя датчик, способный обнаруживать движения рук и преобразовывать их в команды для управления освещением, вентиляторами и различными бытовыми приборами.

Спецификация

Давайте начнем проектирование интеллектуального коммутатора с покупки следующих компонентов.

Кодирование

Прежде всего, нам нужно установить необходимую библиотеку в Arduino IDE. Перейдите в Select → Library Manager → Search APDS9960 → Install Adafruit APDS9960

. Рис 2.Установка библиотеки

После установки библиотеки добавьте ее в код, а затем определите номер контакта для управления освещением и вентилятором. Затем создайте функцию настройки, в которой вы можете инициализировать датчик и установить выход pinmode для управления освещением и вентилятором.

Рис 3. Кодирование Рис 4. Функция настройки

Затем создайте функцию цикла для обновления показаний датчика и используйте жесты рук в качестве входных данных для управления выводом. Также создайте несколько условий для задания команд в зависимости от типа жестов рук (вверх, вниз, влево и вправо).

Вверх: горит свет

Вниз: свет выключен

Слева: вентиляторы ВКЛ.

Справа: вентиляторы выключены

Рис 5. Функция петли

Подключение

Теперь загрузите код в Arduino и подключите компоненты, как описано на принципиальной схеме. Затем соедините провод переменного тока с общим контактом модуля реле для управления освещением и вентиляторами.

Рисунок 6. Подключение автоматического бесконтактного переключателя для умного дома Рисунок 7. Подключение внутри платы

Тестирование бесконтактного переключателя

Теперь включите устройство и реле.Когда вы переместите руку вверх, реле переместится и загорится свет. Точно так же жест рукой вниз выключит свет.

Скачать исходный код без кода OLED

Загрузить исходный код с кодом OLED

Бесконтактный переключатель по выгодной цене – Лучшие предложения на бесконтактный переключатель от мировых продавцов бесконтактных переключателей

Отличные новости !!! Вы попали в нужное место для бесконтактного переключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший бесконтактный переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели бесконтактный переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бесконтактном переключателе и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести бесконтактный переключатель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Бесконтактный переключатель по выгодной цене – Лучшие предложения на бесконтактный переключатель от мировых продавцов бесконтактных переключателей

Отличные новости !!! Вы попали в нужное место для бесконтактного переключателя.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший бесконтактный переключатель в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели бесконтактный переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в бесконтактном переключателе и думаете о выборе аналогичного товара, AliExpress – отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести бесконтактный переключатель по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Бесконтактные сенсорные переключатели – ASA ELECTRONICS INDUSTRY CO., LTD

Общие технические условия

･ 3-проводные системы Напряжение питания DC5 ～ 24 В Выходные характеристики Открытый коллектор NPN : при включении приближения. Близость выключена : с окончательным форматом (B). Выходной ток Без светодиода: 15 мА Со светодиодом: 12 мА Потребляемый ток Без светодиода: 15 мА Со светодиодом: 12 мА Скорость отклика 60 или менее в минуту Длина кабеля 1 мес. Характеристики кабеля Н.О .: Серый Н.З.: черный Выдерживаемое напряжение AC1000V 1 минута / часть в упаковке / между корпусом Сопротивление изоляции DC250V Более 20 МОм в МОм / между корпусами Рабочая температура окружающей среды -20 ～ + 85 ℃ Рабочая влажность окружающей среды 20 ～ 95% относительной влажности

･ 2-проводные системы Напряжение питания DC12 ～ 24 В Выходной ток 50 мА Ток утечки Состояние выключено ниже максимального 0. 5 мА Скорость отклика 60 или менее в минуту Длина кабеля 1 мес. Характеристики кабеля Н.О .: Серый Н.З.: черный Выдерживаемое напряжение AC1000V 1 минута / часть в упаковке / между корпусом Сопротивление изоляции DC250V Более 20 МОм в МОм / между корпусами Рабочая температура окружающей среды -20 ～ + 85 ℃ Рабочая влажность окружающей среды 20 ～ 95% относительной влажности

* Преобразование и усиление тока доступны с дополнительными кабелями.

・ Для правильного подключения необходимо соблюдать электрическую схему. Обратное соединение и закорачивающий выход строго запрещены.
・ При подключении индуктивной нагрузки, например реле, обязательно используйте обратный диод.

・ При установке переключателя используйте значение крутящего момента, указанное для каждого переключателя.

・ При обращении / использовании продукта не прилагайте чрезмерных усилий к соединительной части кабеля.

PicoWave – бесконтактный переключатель в дизайне Odace-Design

PicoWave – Бесконтактный переключатель для стены в дизайне Odace

«Волна» вместо нажатия – это стало возможным благодаря оптическому бесконтактному переключателю в дизайне Odace.Инновационная технология интегрируется в последовательность естественного движения, а также обеспечивает дополнительный уровень гигиены, поскольку потребители и устройства могут переключаться без контакта. Коммутатор беспроводной связи современного дизайна может быть установлен без кабелей, что обеспечивает чрезвычайно гибкий монтаж в любом месте. Он обменивается данными через стандарт беспроводной связи EnOcean® с совместимыми устройствами управления (исполнительными механизмами), которые можно быстро и легко обучить. С помощью так называемых шлюзов также легко реализовать интеграцию в SMART-Home и системы шин здания, такие как KNX и DALI.

Энергосбережение

С чисто математической точки зрения батарея была бы ок. 70 лет. Поскольку современные батареи рассчитаны на прибл. По истечении 20-25 лет физического срока службы PicoClick в таком приложении в течение этого времени будет работать без обслуживания.

Независимость от окружающего света

Под прямыми солнечными лучами Эксплуатация, так как сложная технология компенсирует посторонний свет до 150 000 люкс, что в 1,5 раза превышает количество солнечного света.

Самокалибровка

Оптическая система калибруется автоматически. Поэтому, если вы разместите оптический бесконтактный переключатель так, чтобы неподвижные объекты оставались в зоне обнаружения, они будут откалиброваны через 10 секунд, и вы сможете использовать переключатель как обычно.

Hygienic

Некоторые бактерии можно найти на стандартных выключателях света в общественных или частных помещениях. Благодаря бесконтактному переключению переключатели Picosens приносят большую пользу. Особенно в нынешней ситуации с COVID-19 датчики помогают сдерживать распространение вируса.

Технические характеристики

Расстояние срабатывания	100 мм (эталон)
Принцип измерения	Отражение инфракрасного импульса
	Длина волны: 850 нм, количество импульсов: 10 раз в секунду
Окружающий свет иммунитет	Bis 150.000 люкс (= 1,5 солнечного света)
Радиосвязь	Профиль оборудования EnOcean (EEP: F6-01-01)
Радиочастота	868.3 МГц
Радиус действия	До 30 м (в зависимости от местных условий)
Макс. Энергия передачи	3 дБм
Источник питания	Батарея таблеточного типа 3 В (тип: CR2032; 230 мА / ч)
Потребляемая мощность	320 нА (режим измерения / ожидания)
Аккумулятор срок службы	100 циклов переключения / день = 30 лет
	1000 циклов переключения / день = 10 лет
	2000 циклов переключения / день = 5 лет
Диапазон температур	от -20 ° C до +50 ° C
Класс защиты	IP21
Дизайн корпуса	Schneider Electric: Odace
Цвет	Белый, каталожный номер S520702 = RAL9003
Поверхность	Блестящий, материал пластик

Дополнительные данные можно найти в наших загрузках.

Ссылки по теме “Бесконтактный переключатель PicoWave в дизайне Odace”

• Quest ион к продукту?
• Другие продукты от PICOSENS GmbH

Почему вам следует перейти на бесконтактную оплату: это более безопасно, и вам не нужно прикасаться к микс деньгам или терминалам

Если вы ищете задачу самосовершенствования в этом Эпоха пандемии, попробуйте научиться использовать бесконтактные платежи с помощью телефона или использовать кредитные и дебетовые карты с функцией оплаты нажатием кнопки.

Любой гермафоб скажет вам, что поверхность купюр и монет всегда была грубой. И передать свою кредитную карту кассиру, у которого насморк и хриплый кашель? Даже в предпандемические времена тоже ужасно.

Теперь COVID-19 побудил Центры по контролю и профилактике заболеваний посоветовать использовать бесконтактные платежи, когда это возможно в обычном мире.

Американцы относительно медленно внедряют бесконтактные платежи, хотя они более удобны и безопасны, чем использование кредитных и дебетовых карт. Но, возможно, гигиена станет переломным моментом, когда люди будут искать решение, ну, ну, за отвратительные деньги.

«Сильный стимул к изменениям»

«Я думаю, что пандемия – это сильный толчок к изменениям», – сказала Джоди Келли, генеральный директор Ассоциации электронных транзакций. «Я думаю, что он будет держаться и дальше ускоряться. Когда люди привыкнут к этому, поймут, как это сделать, и обнаружат, что это просто и удобно, они не собираются отступать ».

Интерес потребителей к бесконтактным платежам резко вырос во время пандемии.

С января количество бесконтактных платежей увеличилось у 69% розничных продавцов, опрошенных исследовательской фирмой Forrester от имени Национальной федерации розничной торговли. Две трети опрошенных розничных торговцев теперь принимают некоторую форму бесконтактной оплаты.

Читайте также: Хранят ли мои деньги на счетах управления денежными средствами в безопасности?

Научиться пользоваться бесконтактными платежами поначалу может быть неудобно, и некоторые из ваших любимых розничных продавцов могут не иметь возможности их принимать. Дело в том, чтобы попробовать в следующий раз, когда вы не будете торопиться в очереди к кассе, которая может обрабатывать бесконтактные платежи.

«В первый раз, когда я пошел платить с помощью телефона, я не совсем знал, как это делать», – сказал Келли. «Я чувствовал себя немного глупо, пытаясь понять это. Но как только я понял это, мне это понравилось ».

По мере того, как люди пытаются вернуться к нормальной жизни и чаще сталкиваются с терминалами для личных платежей, вот три способа поэкспериментировать с бесконтактными платежами и избежать грязной валюты и часто используемых платежных терминалов.

1. Нажмите, чтобы заплатить

Верно, слово «тап» не означает «бесконтактный».Но кредитные и дебетовые карты «коснитесь, чтобы заплатить» действительно должны находиться всего в нескольких дюймах от платежного терминала. У карт внутри маленькие антенны.

Как узнать, есть ли у вашей платежной карты возможность бесконтактной оплаты? У него будет логотип, который выглядит как боковой символ излучающих волн Wi-Fi. Терминалы розничных платежей, принимающие бесконтактные платежи, имеют тот же символ.

Эти карты не требуют смартфона для совершения бесконтактных платежей, и вам не нужно использовать PIN-код.Девять из 10 крупнейших эмитентов кредитных карт США активно распространяют среди клиентов новые бесконтактные карты Visa V, -2,21% сказал.

«Людям, которые не привыкли взаимодействовать с технологиями, я бы посоветовал сначала взглянуть на свою карточку, посмотреть, есть ли на ней символ. И если это произойдет, в следующий раз, когда вы будете в магазине, все, что вам нужно будет сделать, это приложить карту к терминалу », – сказал Келли. «Это невероятно просто. Я призываю людей попробовать это ».

2. Платежи со смартфона

При использовании этой опции вы вызываете приложение бумажника и подносите телефон к терминалу, и ваш телефон запросит аутентификацию.Это обычная процедура разблокировки вашего телефона, будь то ввод кода, отпечаток пальца или идентификация лица. Многие умные часы тоже работают, если у них есть необходимая технология, называемая NFC, или связь ближнего поля. Самые популярные сервисы – Apple Pay. AAPL, + 0,12% , Google Pay GOOGL, -0,81% и Samsung Pay. 005930, г. + 0,61%

См .: Что такое Google Pay и безопасно ли это?

Телефонные платежи требуют небольшой подготовительной работы, прежде чем вы попадете на кассу.Во-первых, вы должны ввести данные своей платежной карты в приложение мобильного кошелька. Затем карта сохраняется и доступна для использования.

3. Бесконтактная оплата на насосе

У многих розничных продавцов есть мобильные приложения, которые позволяют платить с телефона и полностью обходить личные платежи. В таких случаях вы обычно получаете товары с доставкой или приходите в магазин, чтобы забрать их у обочины или в магазине.

Другой способ использовать розничное приложение – в крупных сетях АЗС. Приложения (загрузите их в магазине приложений) позволяют определить, какой у вас номер помпы, а затем разрешить вам его использовать.Вы наполняете свой бак бензином, и оплата идет на любой способ оплаты, который вы указали в приложении для АЗС.

См. Также: Как работает Venmo и что нужно знать перед использованием

Только не забудьте вымыть руки после использования насадки помпы.

Это безопасно?

Когда вы отправляете свой следующий платеж на кассовый терминал продавца, вы можете задаться вопросом: «Могу ли я украсть номер моей кредитной карты?»

Нетехнический ответ заключается в том, что это безопаснее, чем старый метод считывания карты.Это связано с тем, что карта или телефон отправляют в терминал зашифрованную платежную информацию – по сути, это маскирует ваш реальный номер кредитной карты. Даже если платежная информация будет перехвачена, вор будет бесполезен.

«Это невероятно безопасный способ оплаты, – сказал Келли.

В наши дни во многих отношениях.

Ещё от NerdWallet:

Бесконтактная оплата – не так просто, как щелкнуть выключателем

Розничная торговля – это постоянно развивающаяся отрасль; и даже до нынешней среды с COVID-19 путь покупателя к покупкам может идти разными путями по разным каналам.Теперь, когда мы твердо находимся в этой «новой норме», многие продавцы видят, что их клиенты взаимодействуют с ними новыми и неожиданными способами.

Несмотря на сообщения в новостях о росте числа бесконтактных транзакций, использование бесконтактных транзакций, как описано в спецификации EMV, по-прежнему выражается в однозначных цифрах от общего числа транзакций по картам. Однако розничные торговцы заметили рост объема и желания клиентов совершать бесконтактные транзакции, которые включают различные способы оплаты покупателями розничных продавцов.

Продавцы принимают вызов, предлагая решения, отвечающие ожиданиям клиентов, такие как покупка в Интернете, получение в магазине; бордюрный; и доставка, среди прочего. Использование бесконтактных транзакций привело к экспоненциальному увеличению количества транзакций без предъявления карты (CNP), особенно для торговых вертикалей, в которых ранее не наблюдался переход на каналы CNP.

Согласно Emarsys , в течение последних нескольких лет у продавцов наблюдается стабильный рост онлайн-продаж; а во время COVID-19 рост еще более ускоряется, поскольку транзакции электронной коммерции удвоились за тот же период предыдущего года.Этот восходящий скачок является доказательством того, что поведение клиентов меняется в соответствии с «новой нормой», направленной на уменьшение количества точек соприкосновения.

Встреча с клиентами, где и как они хотят платить, имеет решающее значение для завершения транзакций, и хотя розничные продавцы хотят предлагать максимально надежные и безопасные решения, правда в том, что бесконтактные транзакции влияют на бизнес продавцов. Торговцы не только несут ответственность за транзакции без предъявления кредитных и дебетовых карт (CNP), но и обходятся торговцам дороже.

Чтобы сделать ситуацию еще более мрачной, некоторые продавцы не имеют своих полных прав на маршрутизацию для дебетовых транзакций в Интернете, потому что, несмотря на федеральный закон, предусматривающий выбор маршрутизации для продавцов, не все дебетовые карты выпускаются с двумя независимыми сетями, разрешенными для онлайн-транзакций. CMSPI, консалтинговая группа по розничной торговле, обнаружила, что американские продавцы сэкономили бы более 2,1 миллиарда долларов в год, если бы доступ к маршрутизации дебета был более распространен в Интернете.

Как и в случае с любым новым продуктом или услугой, при инвестировании в новое решение необходимо учитывать множество факторов, помимо ответственности и стоимости принятия.Скорость, безопасность, уровень авторизации и признание клиентов – все это влияет на решения продавцов о внедрении новой платежной технологии. Это не так просто, как щелкнуть выключателем и включить любое бесконтактное, в том числе бесконтактное решение, и отчеты, указывающие на иное, вводят в заблуждение.
