Выпрямитель со средней точкой. Понятие и принцип…
Привет, Вы узнаете про выпрямитель со средней точкой, Разберем основные ее виды и особенности использования. Еще будет много подробных примеров и описаний. Для того чтобы лучше понимать что такое выпрямитель со средней точкой, выпрямитель , настоятельно рекомендую прочитать все из категории Электроника, Микроэлектроника , Элементная база.
Если нужно выпрямить питание переменным напряжением, чтобы получить полное использование обоих полупериодов синусоидального напряжения, то необходимо использовать другие схемы выпрямителей. Т
акие схемы называются двухполупериодными выпрямителями.
Один из типов двухполупериодных выпрямителей, называемый выпрямителем со средней точкой, использует трансформатор со средней точкой во вторичной обмотке и два диода.
Рисунок 1 Двухполупериодный выпрямитель, схема со средней точкой
Рассмотрим принцип работы
Рассмотрим как работает схема в разных половинах периода синусоидального наприяжения.
В первой половине периода, когда полярность напряжения источника положительна (+) наверху и отрицательна внизу.
В это время ток проводит только верхний диод, нижний диод блокирует протекание тока, а нагрузка “видит” первую половину синусоиды, положительную наверху и отрицательную внизу.
Во время первой половины периода ток протекает только через верхнюю половину вторичной обмотки трансформатора .
Рисунок 2 Двухполупериодный выпрямитель со средней точкой: Верхняя половина вторичной обмотки проводит ток во время положительной полуволны на входе, доставляя положительную полуволну на нагрузку (стрелками показано направление движения потока электронов)
В течение следующего полупериода полярность переменного напряжения меняется на противоположную . Об этом говорит сайт https://intellect.icu . Теперь другой диод и другая половина вторичной обмотки трансформатора проводят ток, а часть схемы, проводившая ток во время предыдущего полупериода, находится в ожидании.
Рисунок 3 Двухполупериодный выпрямитель со средней точкой: Во время отрицательной полуволны на входе ток проводит нижняя половина вторичной обмотки, доставляя положительную полуволну на нагрузку (стрелками показано направление движения потока электронов)
Одним из недостатков этой схемы двухполупериодного выпрямителя является необходимость трансформатора со средней точкой во вторичной обмотке. Особенно сильно этот недостаток проявляется, если для схемы имеют значение высокая выходная мощность; размер и стоимость подходящего трансформатора становятся весомым. а значит, схема выпрямителя со средней точкой применяется только в приложениях с низким энергопотреблением.
Полярность на нагрузке двухполупериодного выпрямителя со средней точкой может быть изменена путем изменения направления диодов. Так же, перевернутые диоды могут подключены параллельно с существующим выпрямителем с положительным выходом.
Таким образом синтезирутся двуполярный двухполупериодный выпрямитель со средней точкой, показанный на рисунке ниже.
Обратите внимание, что соединение диодов между собой аналогично схеме моста.
Рисунок 4 Двуполярный двухполупериодный выпрямитель со средней точкой
Подитожим изученное
Рисунок 6
Надеюсь, эта статья об выпрямитель со средней точкой, была вам интересна и не так слона для восприятия как могло показаться, удачи в ваших начинаниях! Надеюсь, что теперь ты понял что такое выпрямитель со средней точкой, выпрямитель и для чего все это нужно, а если не понял, или есть замечания, то нестесняся пиши или спрашивай в комментариях, с удовольствием отвечу. Для того чтобы глубже понять настоятельно рекомендую изучить всю информацию из категории Электроника, Микроэлектроника , Элементная база
Из статьи мы узнали кратко, но емко про выпрямитель со средней точкой
1.
2.2 Однофазный выпрямитель с выводом средней точки трансформатораВ
Рис. 1.2.4.
торичная обмотка трансформатора относительно средней точки создает две э. д. с., равных по величине, но противоположенных по направлению, рисунок 1.2.4. Диоды VD1, VD2 пропускают ток поочередно. В течение первого полупериода положительный потенциал имеет анод диода VD1, поэтому ток протекает через диод VD1, нагрузку и подключенную к нему обмотку трансформатора. Во время второго полупериода положительный потенциал имеет анод диода
д. с. постоянных составляющих
токов вторичных обмоток в сердечнике
трансформатора не возникает вынужденного
намагничивания.Рис. 1.2.5.
Среднее значение выпрямленного напряжения:
.
Среднее значение тока диода:
.
Максимальное обратное напряжение на диоде достигает амплитудного значения суммы напряжений вторичных обмоток трансформатора:
.Основная гармоника переменной составляющей выпрямленного напряжения и тока имеет частоту в два раза больше частоты сети.
Коэффициент пульсаций первой гармоники выпрямленного напряжения:
,
где – количество пульсаций за период напряжения питающей сети,
– номер гармоники.
Расчетная мощность вторичной обмотки трансформатора:
.
Расчетная мощность первичной обмотки:
.
Во вторичной
обмотке из-за наличия диодов ток
несинусоидален, что обуславливает
появление мощности искажения.
В первичной
обмотке ток синусоидален и мощности
искажения нет, поэтому .
Полная расчетная мощность трансформатора
меньше, чем у однофазного однополупериодного
выпрямителя, однако, он более дорогой
и сложный в изготовлении.
Схема применяется в низковольтных выпрямителях, при напряжениях единицы, десятки вольт из-за меньших, чем в мостовой схеме, потерь на диодах. Однако имеет в два раза большее обратное напряжение и худший, чем в мостовой схеме, которая будет рассматриваться ниже, коэффициент использования трансформатора.
О

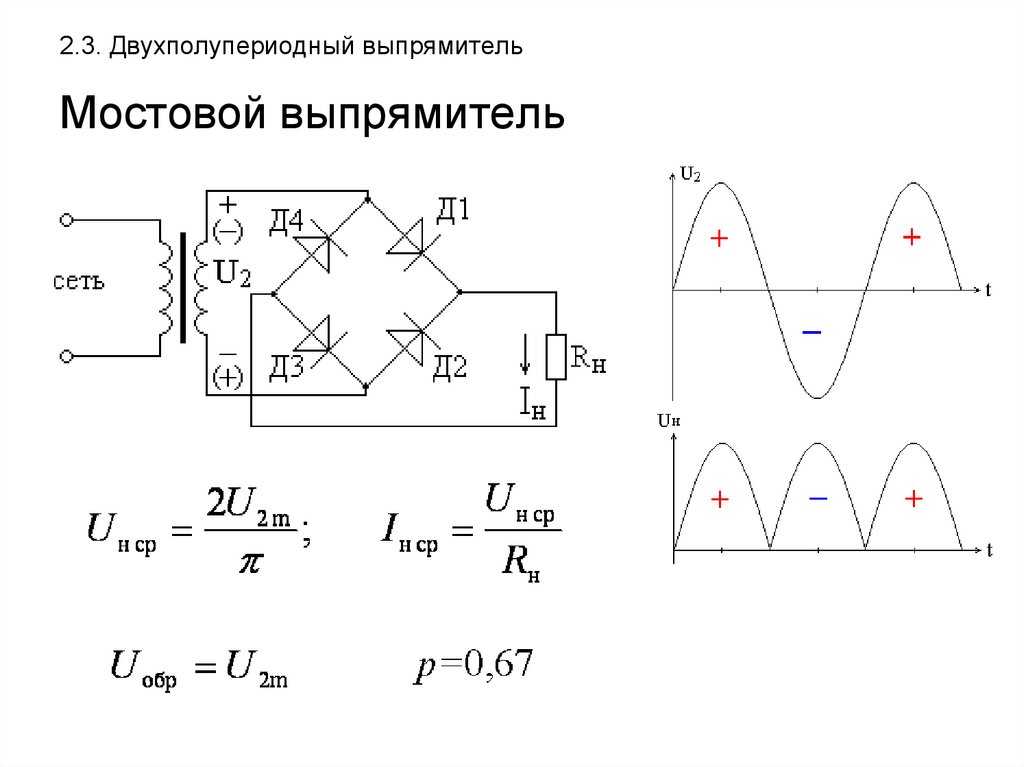

Рис. 1.2.6.
днофазный мостовой выпрямитель
состоит из двухобмоточного трансформатора
и комплекта диодов VD1, VD2, VD3, VD4, рисунок 1.2.6.
Переменное напряжение подводится к
одной диагонали моста, а нагрузка
подключается к другой его диагонали –
между точкой соединения катодов двух
диодов, образующих катодную группу
(VD3, VD4)
и точкой соединения анодов двух диодов,
образующих анодную группу (VD1, VD2).
Диоды проводят ток попарно, в любой момент времени в проводящем состоянии находится та пара диодов, у которой анод диода катодной группы имеет положительный потенциал, а катод диода анодной группы – отрицательный потенциал. Так, например, при положительной полуволне питающего напряжения ток нагрузки будет протекать через два диода VD1, VD4, при отрицательной полуволне питающего напряжения через диоды VD3, VD2. Из временных диаграмм, рисунок 1.2.7, видно, что ток в нагрузке протекает в течение обоих полупериодов в одном направлении, а во вторичной обмотке трансформатора при активной нагрузке имеет форму синусоиды. Ток в первичной обмотке также синусоидален.
Среднее значение и качество выпрямленного напряжения однофазного мостового выпрямителя такие же, как у однофазного выпрямителя с выводом средней точки трансформатора.
Рис. 1.2.7.
Максимальное
обратное напряжение на диоде равно
амплитудному значению напряжения
вторичной обмотки трансформатора.
.
Поскольку и в первичной и во вторичной обмотке трансформатора протекает синусоидальный ток, отсутствует вынужденное намагничивание сердечника трансформатора и мощности искажения. Расчетные мощности обмоток трансформатора и полная расчетная мощность трансформатора равны между собой:
.
Схема имеет лучший из рассмотренных схем коэффициент использования трансформатора по мощности. Применяется при выпрямленных напряжениях от десятков до сотен вольт.
Выпрямительный трансформатор – принцип работы и применение
Содержание
Выпрямительные трансформаторы отличаются от обычных силовых и распределительных трансформаторов тем, что они представляют собой специальные трансформаторы, предназначенные для промышленного применения. Выпрямительный трансформатор — это трансформатор специального назначения, который включает диоды и тиристоры в одном баке.
Силовые электронные схемы, преобразующие переменный ток (ac) в постоянный ток (dc), называются выпрямительными цепями.
Точно так же цепи, которые могут преобразовывать постоянный ток в переменный ток, называются инверторными цепями. Обе эти схемы считаются преобразователями.
Трансформатор, одна из обмоток которого подключена к одной из этих цепей преобразователя в качестве специального трансформатора, является выпрямительным или преобразовательным трансформатором.
Выпрямительные трансформаторы Siemens
На рисунке показан выпрямительный трансформатор Siemens, используемый на алюминиевом заводе.
Некоторые другие трансформаторы специального промышленного назначения: трансформаторы с электродуговой печью (ЭДП), трансформаторы с электродуговой печью постоянного тока (ЭДП постоянного тока), преобразовательные трансформаторы, линейные фидеры.
Читайте: Оборудование подстанции и его работа
Где используются выпрямительные трансформаторы?
Выпрямительные трансформаторы используются в промышленных процессах, требующих значительных источников постоянного тока.
Цепи выпрямителя используются для обеспечения сильноточного постоянного тока для электрохимических процессов, таких как производство хлора, а также производство меди и алюминия.
Сегодня существует множество приложений, требующих трансформаторов для питания выпрямителей с постоянно растущими уровнями мощности.
Классический пример дают те отрасли промышленности, которые используют процессы электролиза для производства алюминия, и высокие вторичные токи вместе с гармоническими токами, генерируемыми системами выпрямления, должны полностью учитываться при проектировании трансформаторов для питания таких нагрузок .
Еще одним типичным применением выпрямителей являются системы электрической тяги на железных дорогах и в метро.
Они также используются в устройствах управления двигателем с регулируемой скоростью, транспортных тягах, горнодобывающей промышленности, электрических печах, лабораторных экспериментах с высоким напряжением, высоковольтной передаче постоянного тока (HVDC), статических осадителях и т.
д. другие.
Эксплуатация выпрямительных трансформаторов
Доступны два типа выпрямителей: тиристорные выпрямители и диодные выпрямители .
В обоих случаях питающие их трансформаторы должны обеспечивать плавно регулируемое вторичное напряжение, которое обычно создается с помощью переключателей ответвлений под нагрузкой (РПН).
В случаях, когда диапазон вторичных напряжений велик, изменение производится с помощью регулировочного трансформатора, который может быть расположен в отдельном баке или в том же баке, что и главный трансформатор.
Выпрямительные трансформаторы могут быть погруженными в жидкость, сухими или с литой катушкой.
Трансформаторы сухого типа в основном использовались в классах распределительного напряжения.
Сухой тип и литой змеевик — ограничены напряжением и мощностью в кВА. Однако трансформаторы с жидким погружением могут быть изготовлены для всех уровней напряжения и тока.
Жидкости с высокой температурой воспламенения могут использоваться из соображений пожарной безопасности.
Регулирование напряжения достигается с помощью переключателей ответвлений без нагрузки или под нагрузкой на стороне высокого напряжения. Тонкие уровни регулирования напряжения могут быть достигнуты с помощью реакторов насыщения на вторичной стороне. Блоки регулирования могут быть встроенными или отдельными.
