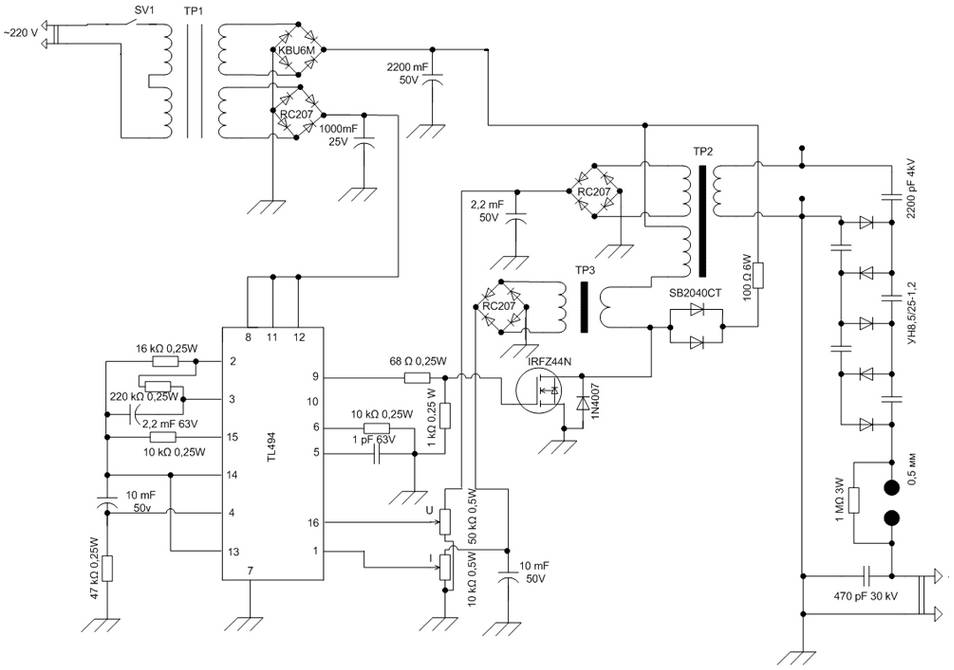

Высоковольтный блок питания своими руками: Высоковольтный блок питания своими руками

Простой высоковольтный блок питания – Блоки питания – Источники питания



Схем и конструкций высоковольтных, регулируемых блоков питания в интернете не так уж и много, а простых и нормально работающих вообще трудно найти.
Давно была задумка собрать простой и из доступных деталей, высоковольтный регулируемый блок питания, для работы с ламповыми схемами. К импульсным БП душа не лежит, так как в планах приёмо-усилительные конструкции на лампах, и для этой цели желательно иметь обычный линейный БП.
После долгих поисков и практических опытов, предлагаю Вашему вниманию высоковольтный блок питания их доступных деталей, который нормально и надёжно работает.

Выходное напряжение данного блока питания регулируется от 9-10 до 250 вольт, ток нагрузки до 0,2 А, что более чем достаточно для конструкций, содержащих от одной до нескольких радиоламп. То есть пока мне этого вполне достаточно, а если потребуется больше, то потом сделаю БП по другому варианту.

Блок питания не боится коротких замыканий на выходе, ток короткого замыкания блока питания составляет 0,25 – 0,3 А.
На выходе блока питания так же имеется переменное выходное напряжение 6,3 вольта, служащее для питания накальных цепей радиоламп.

Как уже говорилось, блок питания собран из доступных радиодеталей. В качестве регулирующего и стабилизирующего элемента, в блоке питания применён распространённый, трёх выводной стабилизатор из серии LM317.
Эти стабилизаторы вполне могут работать и на высоких напряжениях, так как они не имеют земляного вывода и видят только разницу напряжений между входом и выходом, которая по паспортным данным не должна превышать напряжения 40 вольт.
Если соблюдать это условие, то выходное напряжение блока питания может быть гораздо выше паспортных данных этого стабилизатора (1,2-37 вольт). Поддерживает это условие дополнительный высоковольтный полевый транзистор, типа IRF840.

Блок питания собран в корпусе от компьютерного БП, схема блока питания изображена ниже на рисунке.

Здесь транзистор VT1 следит за тем, чтобы напряжение между входом и выходом стабилизатора LM317 не превышало 18-20 вольт (можно выбирать до 30-ти вольт), которое обеспечивается стабилитронами VD3, VD4.
Однако, если не принять специальных мер, микросхема может быть повреждена при коротком замыкании выхода. Поэтому на выход микросхемы включена RC цепочка (C3, R7) которая улучшает переходную характеристику и шунтирует вывод ADJ, а R3, D5 защищают вывод ADJ микросхемы во время короткого замыкания. Ток короткого замыкания ограничивает резистор R2, от него так же зависит и ток нагрузки (ток стабилизации) блока питания.

Если ток нагрузки БП планируется не выше 100 мА, то выходной транзистор можно оставить один, а если ток нагрузки желателен 150-200 мА и выше, то соответственно выходному транзистору в параллель (на схеме изображен пунктиром), подключается ещё такой же подобный транзистор (или несколько), так как ток короткого замыкания схемы выше тока стабилизации процентов на 50, и при КЗ на выходном транзисторе будет рассеиваться порядочная мощность и транзистор может быть быстро выведен из строя.

Чтобы этого не случилось, ток короткого замыкания должен быть в области безопасной работы выходного транзистора (транзисторов).

Ток стабилизации, а также ток короткого замыкания в схеме зависит, как от резистора R2, так и от стабилитронов VD3, VD4.
Например, если в схеме поставить стабилитроны на 15 вольт (то есть их общее напряжение стабилизации 30 вольт), то для тока нагрузки в 100 мА, сопротивление резистора R2 должно быть в районе 200-220 Ом, и соответственно при коротком замыкании, да и при потреблении нагрузкой 100 мА, на нём будет рассеиваться мощность в несколько Ватт, и нужно будет ставить в схему цементный резистор мощностью 5 Вт. Поэтому я поставил стабилитроны с напряжением стабилизации 18-20 вольт, при этом резистор R2 можно ставить меньшего сопротивления и соответственно меньшей мощности, то есть 43-47 Ом (МЛТ-2).

Да, ещё должен сказать об особенности этой схемы блока питания. При максимальном выходном напряжении блока питания 250 вольт, переменный резистор R6 имеет общую величину (вместе с резистором R5) 25 кОм, и на нём рассеивается мощность больше 2-х Ватт. То есть переменный резистор должен иметь мощность не менее 2-х Ватт, а ещё лучше 4-5 Вт.
Я сначала поставил переменный резистор СПО-0,5 (есть кучка из старых запасов), который после включения БП почти сразу приказал “долго жить”. Потом нашёл в загашниках резистор СПО-2 (на мощность 2 Ватт) на 22 кОм. Он в принципе уже держался нормально (был тёпленький), но максимальное выходное напряжение БП было около 230 Вольт. Не хватало для регулирования нескольких кОм. Можно было конечно включить последовательно с ним дополнительный резистор на 2-3 кОм, при этом минимальное выходное напряжение БП повысится, но я пошёл другим путём.

В загашниках так же имелись ещё переменные резисторы типов СП-1 (1 Ватт). Я взял такой резистор на 47 кОм и параллельно ему подключил постоянный резистор МЛТ-1 на 51 кОм. Общее сопротивление получилось около 25 кОм, напряжение БП регулируется от 9 до 250-260 вольт. Резисторы не греются, нелинейность регулировки практически не заметна. Так что такой вариант тоже вполне имеет право на жизнь.
Если найдёте подобные резисторы, то оптимальный вариант будет переменник на 47-68 кОм, и параллельно ему подобрать постоянный резистор так, чтобы общее сопротивление было 24-26 кОм.

Чтобы блок питания работал надёжно, себе я сразу поставил на выход два полевых транзистора, стабилитроны получились на 19 вольт, резистор R2 47 Ом. Ток нагрузки блока питания получился 150-160 мА, причём при его изменении от нуля до максимума выходное напряжение практически не изменяется. Для меня этого вполне пока хватит.

Силовой трансформатор подошел по габаритам и удачно поместился в корпус компьютерного блока питания.
Использовался так же и штатный радиатор от компьютерного БП и часть печатной платы, на которой он был установлен. Старые детали соответственно все были выпаяны, на радиаторе размещены два полевых транзистора и регулятор LM317 соответственно через тепло-проводящие прокладки.

Монтаж выполнен навесным способом, и часть деталей ещё размещены на небольшой дополнительной плате, установленной рядом с радиатором. Так как деталей не много, печатку поэтому не делал.
Вольтметр поставил стрелочный малогабаритный, шкала его была на 3 В, и с дополнительным резистором шкала стала на 300 Вольт.

Вы соответственно из индикаторов можете ставить себе всё, что посчитаете нужным. Это просто мой выбор, и я его Вам ни в коем случае не навязываю.
Амперметр (миллиамперметр) ставить не стал, так как в таком БП в нём нет необходимости.

Трансформатор, как я уже сказал, у меня подобран по размеру корпуса, выходное напряжение его вторичной обмотки где-то около 230 Вольт (холостой ход).
Соответственно, если применить более мощный трансформатор с напряжением вторичной обмотки 250-280 Вольт, то выходное напряжение блока питания можно повысить до 300-350 Вольт, конденсатор фильтра С1 должен быть тогда на рабочее напряжение не ниже 450 Вольт.
Необходимо будет ещё увеличить сопротивление переменного резистора R6 (33-47 кОм), так как максимальный предел регулирования напряжения зависит от его величины.

Естественно можно повысить и ток нагрузки, установив параллельно выходным транзисторам ещё один, и подобрав величину резистора R2.

Штатный вентилятор я оставил в корпусе, подключив его через выпрямитель к обмотке 6,3 Вольт. Закрутился он у меня практически в полную силу, и с порядочным шумом. Пришлось последовательно с выпрямителем поставить резистор на 120 Ом, крутиться он стал медленней и шум стал почти не слышен. Так и оставил, и ещё подключил сюда же и светодиод для индикации включения БП.
Выключатель питания остался штатный, который размещён на задней стенке БП. Может это и не совсем удобно, и нужно было его вынести на переднюю панель, но пока устраивает.
В принципе всё, что планировал Вам рассказать. Удачи Вам в конструировании.



Как сделать простой высоковольтный преобразователь из 3-х деталей » трансформатор, транзистор, резистор.

Тема о различных устройствах, повышающих напряжение до величин свыше 1000 вольт весьма популярна. Эти высоковольтные преобразователи можно использовать для таких целей как электрические зажигалки, ионизаторы воздуха, источники питания для газоразрядных ламп, электрошокеры, различные светящиеся шары (внутри которых играют молнии) и т.д. И вовсе нет особой необходимости в том, чтобы собирать преобразователь высокого напряжения по какой-то сложной схеме. Допустим я сделал очень простой вариант такого устройства, которое содержало в себе всего три детали: трансформатор с ферритовым Ш-образным сердечником, полевой транзистор и резистор.

В этой схеме простого высоковольтного преобразователя, что был собран своими руками, основные силы уходят на намотку повышающего трансформатора. Сам трансформатор был снят с платы обычного компьютерного блока питания. Также такие трансформаторы можно найти в различной современной технике, где имеются блоки питания с высокочастотными преобразователям. Либо его можно просто купить на радиорынке, цена относительно низкая.

Магнитопровод такого высокочастотного трансформатора должен быть из феррита (подойдет любая марка). У меня нормально работал этот преобразователь на трансформаторе Ш-образной формы (должна подойти и П-образная форма), в то время как на круглом сердечнике схема не запускалась. Размеры трансформатора в большей степени зависят от того провода, что будет намотан на магнитопровод (диаметра, количества витков, изоляционных слоев между обмотками). Допустим свой первый трансформатор я намотал до полного его заполнения, а в итоге оказалось, что было недостаточным количество витков во вторичной обмотке. Пришлось брать трансформатор чуть больших размеров. Что касается мощности таких высокочастотных трансформаторов, то ее скорее можно назвать резиновой. То есть, электрическая мощность, которую можно получить из подобного транса, напрямую зависит от рабочей частоты тока, что подается на входные обмотки. Повышая только лишь частоту тока, оставляя размеры трансформатора прежними, можно увеличивать его общую мощность.

Если вы сняли с устройства, достали где-нибудь подходящий трансформатор с ферритовым сердечником то его нужно будет перемотать. Обычно магнитопровод этих трансов между собой склеен. Банальные попытки просто соединить сердечник путем механического воздействия (отковыривать ножом, отверткой и т.д.) в большинстве случаев приводят к раскалыванию феррита. Правильнее будет сначала имеющийся трансформатор опустить на полминуты в кипящую воду. После этого сцепление клея ослабевает и части ферритового сердечника легко отсоединяются друг от друга без повреждений.

Теперь что касается самой перемотки трансформатора под наш самодельный высоковольтный преобразователь. Итак, первичная обмотка содержит 8 витков с отводом от середины (диаметр провода около 0.8-1,5 мм). Ее проще наматывать шиной из нескольких проводов, допустим берем 6 проводов диаметром по 0.4 миллиметров каждый. Все эти провода аккуратно и равномерно наматываем на каркас трансформатора. Мотаем 4 витка. Далее выходящие концы этих проводов разделяем по 3 штуки, спаивая их между собой. В общем получается что мы имеем первичку, состоящую из двух проводов, каждый из которых имеет 4 витка, а каждый провод состоит из трех жил, соединенных параллельно между собой. Начало одной (любой) первичной обмотки соединяем с концом другой первичной обмотки. Это соединение и будет отводом от середины, образуя среднюю точку.

Для изоляционного отделения обмоток можно использовать ленту обычного скотча. Намотали первичную обмотку, нанесли изоляционный слой в несколько витков. Поверх первичной начинаем мотать вторичную, повышающую обмотку высоковольтного трансформатора. Также отделяем слоем скотча. К примеру, один слой вторичной обмотки содержит у меня по 200 витков, после чего изолирую одним витком скотча. Далее мотаю следующий слой в 200 витков. Всего вторичная обмотка должна содержать около 1600 витков провода 0,1 мм. Это получается 8 слоев по 200 витков каждый. Следим, чтобы витки различных слоев были отдалены друг от друга на некоторое расстояние (примерно 0.4 мм), что уменьшает вероятность электрического пробоя.

После завершения намотки вставляем в каркас части ферритового сердечника. Для их фиксации достаточно обмотать несколькими витками ленты скотча. Вот и все, наш высоковольтный трансформатор готов. Теперь осталось к нему припаять полевой транзистор и резистор. Подсоединяем питание. В моем случае высоковольтный преобразователь хорошо начинал работать от напряжения 5 вольт. Просто сам полевой транзистор, который я поставил, имеет пороговое напряжение 2-4 вольта. Путем подбора полевых транзисторов (имеющих другие пороговые напряжения) можно уменьшить величину питающего напряжения, к примеру, запитать схему от обычного литиевого аккумулятора, получив в итоге компактную электрическую зажигалку для газа.

Видео по этой теме:

P.S. В моем случае при напряжении питания в 5 вольт схема высоковольтного преобразователя, что сделан был своими руками, потребляла ток 0,5 и более ампер. Полевой транзистор начинал греться. Следовательно, чтобы избежать его чрезмерного перегрева к нему нужно прикрепить небольшой охлаждающий радиатор. Так что после сборки данной схемы обратите внимания на нагрев транзистора, при необходимости установите радиатор подходящих размеров.

Высоковольтный генератор для коптильни своими руками

Высоковольтный генератор для копчения электростатикой своими руками

==================================================================

Высоковольтный генератор (ВВГ) с питанием 5 вольт:

Высоковольтный генератор (генератор высокого напряжения) предназначен для создания электростатического поля внутри коптильни, и позволяет в десятки раз сократить время копчения и расход щепы.

Такой генератор выдает на выходе порядка 20 кВ ПОСТОЯННОГО (не импульсного) напряжения при токе нагрузки около 25 мкА, при этом имеет двойную гальваническую развязку от сети переменного тока 220В (при питании от сетевого блока питания). При питании от литий-ионного аккумулятора, такой вопрос вообще не стоит..
Про питание от аккумулятора и про циклический таймер будет в следующих статьях.



Токоограничение высоковольтной цепи (резистор 10 мОм на выходе генератора) не позволяет образовываться сильным электрическим дугам и разрядам в коптильне, что предотвращает появление большого количества озона и снижает негативные последствия от поражения высоковольтным электрическим разрядом до минимума (в случае касания ВВ частей).

Хотя при правильной конструкции и грамотной эксплуатации коптильни такой удар вообще маловероятен, тем не менее, забывать о мерах безопасности не стоит, особенно людям с заболевания сердца, кардиостимуляторами и т.д..

Высоковольтный заряд на выходе генератора самостоятельно исчезает через 20-30 сек. после выключения ВВГ.





Схема высоковольтного генератора для электростатического копчения























Весь процесс сборки показан в видео – высоковольтный генератор для электростатического копчения своими руками



Для самостоятельной сборки ВВ генератора :

Внимание: иногда, при ПЕРВОМ нажатии,  ссылка может открыться некорректно (браузер (особенно Mozilla firefox), направит вас на неправильную страницу Aliexpress, не соответствующую нужной ссылке). Пож-ста, нажмите на ссылку повторно. Если это не поможет, попробуйте скопировать ссылку и вставить ее в др. браузер.

Наборы  для сборки ВВ генераторов  http://ali.pub/2a4ps2

– с печатной платой  http://ali.pub/2heb1j

Импульсные блоки питания AC-DC http://ali.pub/1zx9u5

– блок питания  100-240 V (AC)  –   5V, 2А (DC)  http://ali.pub/2gdpaq

Высоковольтные конденсаторы

– 30 кВ 680 пф   http://ali.pub/2caleq

– 20 кВ (разная емкость)   http://ali.pub/219hnc

Высоковольтные диоды 2CL77  http://ali. pub/1z9g3e

Резистор высоковольтный 10 мОм 2 Вт  http://got.by/4qsooz

Резистор высоковольтный 10 мОм 5 Вт (рекомендуется)   http://ali.pub/5g3odo

Транзистор D880 http://ali.pub/2gdqy8

Конденсатор 0,01мкФ 100В  http://ali.pub/2emik9

Резистор 10 мОм 1Вт   http://ali.pub/37p6b5   (они там разные, надо выбрать –  10М). Таких резисторов нужно 4 шт, соединяем их по 2 шт  параллельно и 2 таких цепочки – последовательно.

В итоге получим 2Вт 10мОм   Или, еще лучше  – сделать 3 цепочки по 3 резистора (всего 9  шт). Эти сборки надо будет  залить термоклеем или эпоксидной смолой.





Шланг (трубка) для аквариума 6 мм http://ali.pub/254pse

Пистолет для термоклея http://ali.pub/1m9g6v

Супер паяльник http://ali.pub/2i8y1t

Вентилятор DC 5V для охлаждения генератора http://ali.pub/2gdrpn

При заливке (пропитке)  ВВ катушек парафином, я использовал самодельный вакуумный насос (на базе вот такого насоса http://ali. pub/fw9hv). Он подключен через MT3608  http://ali.pub/2ve5uv к литий-ионному аккуму на 3,7В.

Важно: т.к. далеко не все имеют опыт работы с радиоэлектронными компонентами, и т.к. мы имеем дело с продукцией из “поднебесной”, где очень часто попадается брак, рекомендую покупать комплектующих в 2-3 раза больше, чем требуется для сборки одного устройства!

Так же см. – что может пригодиться для коптильни:  http://vitaliypavlov.ru/?p=1528

ВНИМАНИЕ ! Соблюдайте меры электробезопасности при работе с высоким напряжением!

Так же рекомендую обратить внимание на  дымогенераторы и сборно-разборную автономную электростатическую коптильню холодного копчения ЭВК-100, которые изготавливает “АТФ-Сервис” (г. Королев).

Посмотреть стоимость на мои  устройства для электростатики, а так же сделать заказ вы можете здесь.

——————

Зарегистрируйтесь здесь и покупайте с большой экономией ( кэшбек – возврат части денег за покупки)!

Станьте партнером AliExpress и покупайте со скидками!

Успехов!
