ПромМетиз +7 (812) 385-76-07 Резьбовая заклёпка-гайка с широким фланцем
Главная » Крепежные изделия и метизы » Заклепки » Резьбовая заклёпка-гайка с широким фланцем

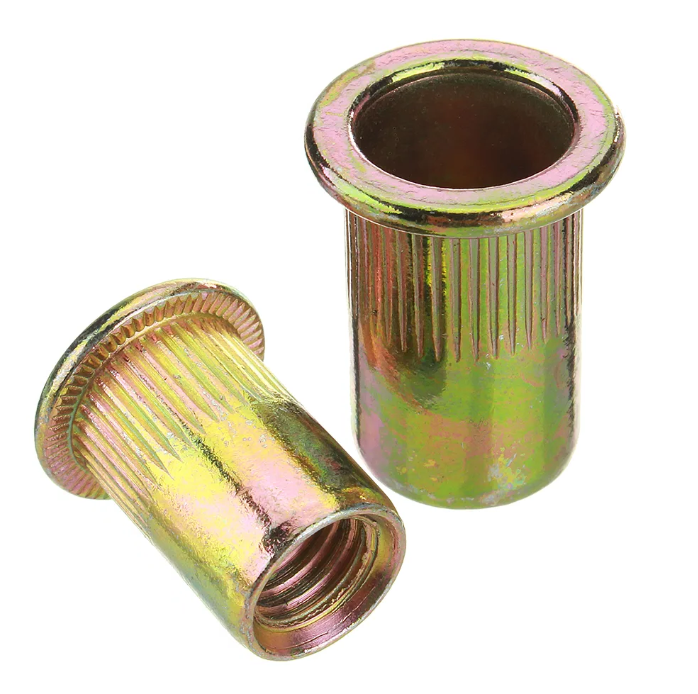

Описание: резьбовая заклёпка-гайка, имеющая широкий фланц. Отверстие для такой заклёпки-гайки выполняется без зенковки.
Резьбовые заклёпки-гайки с широким фланцем изготавливаются из стали, алюминия и нержавеющей стали.
Размеры резьбовых заклёпок-гаек с широким фланцем | |||||||||||
D | d1 | d2 | d3 | h | L1 | L | K | Толщина материала |
| ||
мин. | макс. |
| |||||||||
M3 | 4.9 0-0.05 | 7 ±0.2 | 4 +0.050 | 0.8 +0.10 | 4.0 ±0.1 | 9 ±0.2 | 0.8 | 0.5 | 2.0 | 5 |
|
11 ±0.2 | 2.0 | 3.0 |
| ||||||||
M4 | 5.9 0-0.05 | 9 ±0.3 | 5 +0.05 0 | 0.8 +0.10 | 5.5 ±0. | 11 ±0.3 | 0.8 | 0.5 | 2.0 | 6 |
|
13 ±0.3 | 2.0 | 4.0 |
| ||||||||
M5 | 6.9 0-0.1 | 10 ±0.3 | 5.8 +0.10 | 1 +0.10 | 6.2 ±0.2 | 13 ±0.3 | 1 | 2.5 | 7 |
| |
15 ±0.3 | 2.5 | 4.0 |
| ||||||||
M6 | 8.9 0-0.1 | 13 ±0. | 7.8 +0.10 | 1.5 +0.10 | 7.0 ±0.2 | 15 ±0.3 | 1.5 | 0.5 | 3.0 | 9 |
|
17 ±0.3 | 3.0 | 5.0 |
| ||||||||
M8 | 10.9 0 -0.1 | 15 ±0.3 | 9.5 +0.10 | 1.5 +0.10 | 7.5 ±0.3 | 17 ±0.3 | 1.5 | 0.5 | 3.0 | 11 |
|
19 ±0. | 3.0 | 5.0 |
| ||||||||
M10 | 11.9 0-0.1 | 16 ±0.3 | 11 +0.10 | 2 +0.10 | 10 ±0.3 | 19 ±0.3 | 1.7 | 1.0 | 3.0 | 12 |
|
21 ±0.3 | 3.0 | 6.0 |
| ||||||||
M12 | 14.9 0-0.1 | 20 ±0.3 | 13 +0.10 | 2 +0.10 | 12 ±0.3 | 22 ±0.3 | 1. | 1.0 | 4.0 | 15 |
|
.png)
1
3
3
9Наши поставщики
Наши партнеры
Курсы валют
Заклёпки М3, М4, М5, М6, М8, М10
ТДМ – метизы и крепёж оптом
• Крепёж оптом • Карта сайта • О компании • Контакты •
• Интернет-магазин • Новая версия сайта •
192102 г. Санкт-Петербург, Волковский проспект д. 32
8 (800) 333-15-79, +7 (812) 244-72-72
+7 (812) 677-17-27, +7 (495) 966-64-95
e-mail: [email protected]
Крепёж оптом / Заклёпки / Заклёпки резьбовые М3, М4, М5, М6, М8, М10
Заклёпки резьбовые с малым фланцем. Размеры резьбовых заклёпок М3, М4, М5, М6, М8, М10; толщина скрепляемых материалов от 0.5 до 6.
0 мм. Отверстие под заклёпку выполняется без зенковки. После установки заклёпки остается небольшой выступ.
Материалы:
- Сталь St.
- Алюминий Al.
- Нержавеющая сталь A2.
| D | d1 | d2 | d3 | L | k | Толщина материала | Do | |
| мин. | макс. | |||||||
| M3 | 4.9 -0.1 | 5.8 ±0.3 | 4 +0.05 | 8.8 ±0.3 | 0.2 | 0.5 | 2.0 | 5 |
| 11 ±0.3 | 2.0 | 3.0 | ||||||
| M4 | 5.9 -0.1 | 6.8 ±0.3 | 5 +0. 05 | 10.5 ±0.3 | 0.5 | 0.5 | 2.5 | 6 |
| 12 ±0.3 | 2.5 | 4.0 | ||||||
| M5 | 6.9 -0.1 | 8.2 ±0.3 | 5.8 +0.1 | 12.5 ±0.3 | 0.5 | 0.5 | 2.5 | 7 |
| 14 ±0.3 | 2.5 | 4.0 | ||||||
| M6 | 8.9 -0.1 | 10.2 ±0.3 | 7.8 +0.1 | 14 ±0.3 | 0.6 | 0.5 | 3.0 | 9 |
| 17.5 ±0.3 | 3.0 | 6.0 | ||||||
| M8 | 10.9 -0.1 | 12.2 ±0.3 | 9.5 +0.1 | 16 ±0.3 | 0.7 | 0. 5 | 3.0 | 11 |
| 18.5 ±0.3 | 3.0 | 6.0 | ||||||
| M10 | 12 -0.1 | 14.5 ±0.3 | 10.5 +0.1 | 19 ±0.3 | 0.8 | 1.0 | 4.0 | 12 |
| 21 ±0.3 | 4.0 | 6.0 | ||||||
Вы можете заказать и купить резьбовые заклёпки М3, М4, М5, М6, М8, М10 оптом по договорным ценам.
