Обозначение выводов и группы соединений двухобмоточных трансформаторов

Подробности

Категория: Трансформаторы

• трансформатор
• контакты и соединения
• обмотки

Согласно ГОСТ 11677—85 начала обмоток двухобмоточного однофазного трансформатора обозначают буквами Л и а, концы — X и х. в трехфазных двухобмоточных трансформаторах начала и концы обмоток обозначают соответственно буквами А,
B, С; а, B, с и X, К, z; х, у, г. Прописные буквы относятся к обмоткам высшего напряжения, а строчные — к обмоткам низшего напряжения. Зажимы нейтрали при соединении в звезду обозначают Оно. Понятия начала и конца обмотки условны.
Расположение выводов на крышке двухобмоточных трансформаторов показано на рис. 1.
в трехфазных трансформаторах применяют следующие схемы соединений: Y/Y. Д/Д’ a/z, у/л. a/Y. Y/z<Y-соединение звездой, д — треугольником, z — зигзаг-звездой; в числителе указаны соединения обмотки высшего напряжения, в знаменателе — низшего напряжения) *.

Эти схемы образуют 12 различных групп соединений со сдвигом фаз линейных ЭДС первичной и вторичной обмоток от О до 330° через 30°. Этот сдвиг фаз принято характеризовать положением стрелок часов, причем вектор ЭДС обмотки высшего напряжения совмещают с большой (минутной) стрелкой часов и всегда устанавливают на цифре 12, а вектор ЭДС обмотки низшего напряжения соответствует малой (часовой) стрелке; положение последней зависит от сдвига фаз ЭДС обеих обмоток. Например, сдвиг фаз 0° соответствует 12 ч (обе стрелки совпадают), и такое соединение называют группой 0; сдвигу фаз 180° соответствует группа 6.

* В литературе (см. ГОСТ 3484—77) можно встретить обозначения: Д — соединение треугольником; У — соединение звездой.

Рис.  1.  Расположение  выводов  на крышке двухобмоточных трансформаторов:  а — трехфазных мощностью 5—6300 кВ«А с высшим напряжением до 35 кВ; б — однофазных всех номинальных мощностей и напряжений

Рис. 2, Схемы основных групп соединений обмоток трехфазных трансформаторов и обозначения зажимов

Рис. 3. Сводные данные групп соединений обмоток трехфазных трансформаторов

Схемы Y/Y» А/A. A/Z могут образовывать четные группы 2,4,6,8,10,0; схемы Y/A, А /Y» Y/z ~~ нечетные группы I, 3,59 7,9,11. Группы 0 и 6 являются основными четными группами, а группы 11 и 5 — основными нечетными группами.
На рис. 2 даны схемы основных групп соединений трансформаторов; обмотки, находящиеся на одном стержне, изображены одна под другой; стрелками показаны направления ЭДС. Остальные группы являются производными; они образуются путем круговой перемаркировки зажимов без изменения самих
внутренних соединений (рис. 3). Из группы 0 образуются группы 4 и 8, из группы 6 — группы 10 и 2, из групп 11 и 5 — соответственно группы 3, 7 и 9, 1.

В СССР были стандартизованы (ГОСТ 11677—85) группы Y/Y”0′ Y/Y/A’ll с выводом в случае надобности нейтрали звезды.

• Назад
• Вперёд

• Вы здесь:
• org/ListItem”> Главная
• Оборудование
• Трансформаторы
• Справка
• Применение трансформаторов и их виды

Еще по теме:

• Схемы соединений обмоток трехфазных трансформаторов
• Схемы соединения обмоток автотрансформаторов
• Схемы и группы соединения обмоток трансформаторов
• Холодная стыковая сварка проводов в трансформаторах
• Группы соединений обмоток трансформаторов

Трансформаторы

Как определить обмотки неизвестного трансформатора, первичную, вторичную

Блоки питанияБлок питания, Ремонт трансформаторов, Сетевые трансформаторыНет комментариев для Как подключить неизвестный трансформатор к сети

Содержание:

Прежде чем подключать трансформатор к сети,нужно определить первичную обмотку трансформатора, прозвонить его первичные и вторичные обмотки омметром.

У понижающих трансформаторов сопротивление сетевой обмотки намного больше, чем сопротивление вторичных обмоток и может отличаться в сто раз.

несколько первичных обмоток

Первичных (сетевых) обмоток может быть несколько, либо единственная обмотка может иметь отводы, если трансформатор универсальный и рассчитан на использование при разных напряжениях сети.

В двух каркасных трансформаторах на стержневых магнитопроводах, первичные обмотки распределены по обоим каркасам.

защищен предохранителем

При пробном включении трансформаторов можно воспользоваться приведённой схемой. При неправильном определение первичного напряжения трансформатора, предохранитель FU защитит сеть от короткого замыкания, а трансформатор от повреждения.

Как подобрать предохранитель для трансформатора

Рассчитываем ток предохранителя обычным способом:

I = P / U

I – ток, на который рассчитан предохранитель (Ампер),
P – габаритная мощность трансформатора (Ватт),
U – напряжение сети (~220 Вольт).

Пример:

35 / 220 = 0,16 Ампер

Ближайшее значение – 0,25 Ампер.

определение первичного напряжения трансформатора

Схема измерения тока Холостого Хода (ХХ) трансформатора. Ток ХХ трансформатора обычно замеряют, чтобы исключить наличие короткозамкнутых витков или убедится в правильности подключения первичной обмотки.

При замере тока ХХ, нужно плавно поднимать напряжение питания. При этом ток должен плавно возрастать. Когда напряжение превысит 230 Вольт, ток обычно начинает возрастать более резко. Если ток начинает резко возрастать при напряжении значительно меньшем, чем 220 Вольт, значит, либо Вы неправильно выбрали первичную обмотку, либо она неисправна.

Мощность (Вт)	Ток ХХ (мА)
5 — 10	10 — 200
10 -50	20 — 100
50 — 150	50 — 300
150 — 300	100 — 500
300 — 1000	200 — 1000

Ориентировочные токи ХХ трансформаторов в зависимости от мощности.
Нужно добавить, что токи ХХ трансформаторов даже одной и той же габаритной мощности могут очень сильно отличаться. Чем более высокие значения индукции заложены в расчёт, тем больше ток ХХ.

Схема подключения, при определения количества витков на вольт.

Можно подобрать готовый трансформатор из числа унифицированных типа ТН,
ТА, ТНА, ТПП и других. А если Вам необходимо намотать или перемотать

трансформатор под нужное напряжение, что тогда делать?

Тогда необходимо подобрать подходящий по мощности силовой трансформатор
от старого телевизора, к примеру, трансформатор ТС-200 и ему подобные.

Надо четко понимать, что чем больше количества витков в первичной обмотке тем больше её сопротивление и поэтому меньше нагрев и второе, чем толще провод, тем больше можно получить силу тока, но это зависит от размеров сердечника — сможете ли разместить обмотку.

Что делаем далее, если неизвестно количество витков на вольт?

Для этого необходим ЛАТР, мультиметр (тестер) и прибор измеряющий переменный ток —
амперметр. Наматываем по вашему усмотрению обмотку поверх имеющейся,
диаметр провода любой, для удобства можем намотать и просто монтажным
проводом в изоляции.

50/S

Сопутствующие формулы:

P=U2*I2 (мощность трансформатора)

Sсерд(см2)= √ P(ва)    N=50/S

I1(a)=P/220 (ток первичной обмотки)

W1=220*N   (количество витков первичной обмотки)

W2=U*N (количество витков вторичной обмотки)

D1=0,02*√i1(ma)    D2=0,02*√i2(ma)
K=Sокна/(W1*s1+W2*s2)

50/S — это эмпирическая формула, где S — площадь сердечника трансформатора в см2  (ширину х толщину), считается, что она справедлива до мощности порядка 1кВт.
Измерив площадь сердечника, прикидываем сколько надо
витков намотать на 10 вольт, если это не очень трудно, не разбирая
трансформатора наматываем контрольную обмотку через свободное
пространство (щель).

Подключаем лабораторный автотрансформатор к
первичной обмотке и подаёте на неё напряжение, последовательно включаем
контрольный амперметр, постепенно повышаем напряжение ЛАТР-ом, до начала
появления тока холостого хода.

Если вы планируете намотать трансформатор с достаточно
«жёсткой» характеристикой, к примеру, это может быть усилитель мощности
передатчика в режиме SSB, телеграфном, где происходят довольно резкие
броски тока нагрузки при высоком напряжении ( 2500 -3000 в), например,
тогда ток холостого хода трансформатора устанавливаем порядка 10% от
максимального тока, при максимальной нагрузке трансформатора. Замерив
полученное напряжение, намотанной вторичной контрольной обмотки, делаем
расчет количества витков на вольт.

Пример: входное напряжение 220вольт, измеренное напряжение вторичной обмотки 7,8 вольта, количество витков 14.

Рассчитываем количества витков на вольт
14/7,8=1,8 витка на вольт.

Если нет под рукой амперметра, то вместо него можно использовать
вольтметр, замеряя падение напряжение на резисторе, включенного в разрыв
подачи напряжения к первичной обмотке, потом рассчитать ток из
полученных измерений.

Видео: Простой способ диагностики силового трансформатор

Когда неизвестен тип силового трансформатора, тем более мы не знаем его паспортных данных, на помощь приходит обыкновенный стрелочный тестер и не хитрое приспособление в лице лампы накаливания.

Трансформеры – Объяснение основ

Объяснение различных типов трансформаторов

Магазин трансформаторов

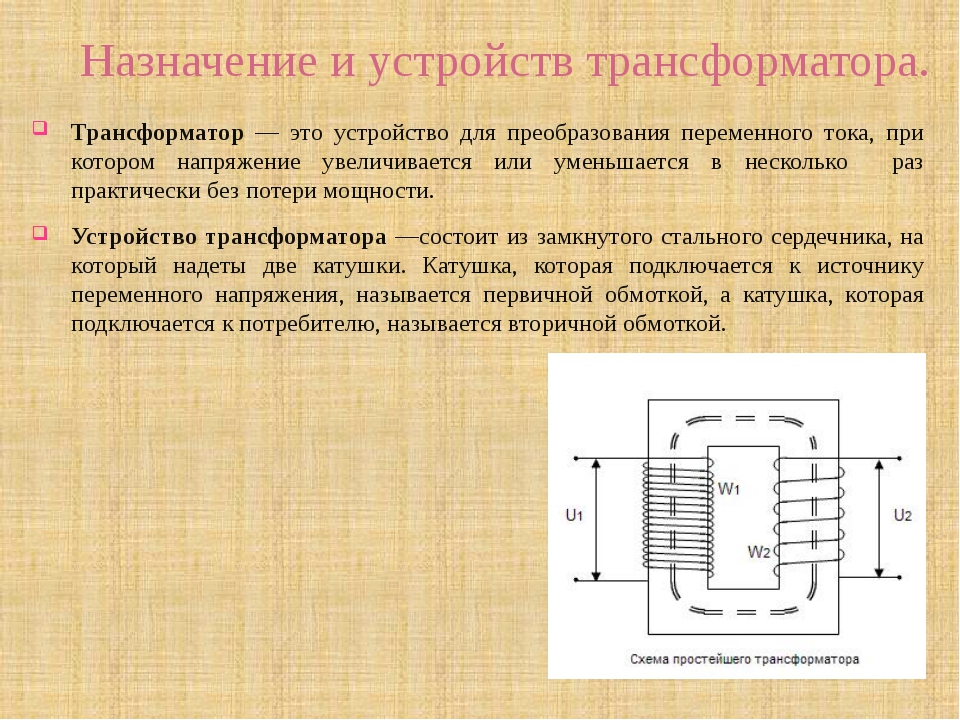

Трансформатор представляет собой электротехническое устройство, которое по принципу электромагнитной индукции передает электрическую энергию из одной электрической цепи в другую, не изменяя частоты. Передача энергии обычно происходит при изменении напряжения и тока. Трансформаторы либо увеличивают, либо уменьшают переменное напряжение.

Трансформаторы используются для удовлетворения самых разнообразных потребностей. Некоторые трансформаторы могут быть высотой в несколько этажей, например, такие, которые можно найти на электростанции, или достаточно маленькие, чтобы их можно было держать в руке, которые можно использовать с подставкой для зарядки видеокамеры. Независимо от формы или размера, цель трансформатора остается неизменной: преобразование электроэнергии из одного типа в другой.

В настоящее время используется множество различных типов трансформаторов. В этом ресурсе более подробно рассматриваются силовые трансформаторы, автотрансформаторы, распределительные трансформаторы, измерительные трансформаторы, изолирующие трансформаторы, трансформаторы напряжения и трансформаторы тока.

Как работают трансформаторы

Важно помнить, что трансформаторы не генерируют электроэнергию; они передают электрическую мощность от одной цепи переменного тока к другой с помощью магнитной связи. Сердечник трансформатора используется для обеспечения управляемого пути для магнитного потока, создаваемого в трансформаторе током, протекающим через обмотки, также известные как катушки. Базовый трансформатор состоит из четырех основных частей. Части включают входное соединение, выходное соединение, обмотки или катушки и сердечник.

Когда на первичную обмотку подается входное напряжение, в первичной обмотке начинает течь переменный ток. При протекании тока в сердечнике трансформатора создается изменяющееся магнитное поле. Когда это магнитное поле пересекает вторичную обмотку, во вторичной обмотке возникает переменное напряжение.

Соотношение между числом фактических витков провода в каждой катушке является ключом к определению типа трансформатора и выходного напряжения. Отношение между выходным напряжением и входным напряжением такое же, как отношение количества витков между двумя обмотками.

Выходное напряжение трансформатора больше входного, если во вторичной обмотке больше витков провода, чем в первичной. Выходное напряжение повышено и считается «повышающим трансформатором». Если вторичная обмотка имеет меньше витков, чем первичная, выходное напряжение ниже. Это «понижающий трансформатор».

Трансформаторные конфигурации

Существуют различные конфигурации как для однофазных, так и для трехфазных систем.

• Однофазный источник питания – Однофазные трансформаторы часто используются для подачи электроэнергии для освещения жилых помещений, розеток, кондиционирования воздуха и отопления. Однофазные трансформаторы можно сделать еще более универсальными, если первичная и вторичная обмотки состоят из двух равных частей. Затем две части любой обмотки могут быть повторно соединены последовательно или параллельно.
• Трехфазное питание – Питание может подаваться через трехфазную цепь, содержащую трансформаторы, в которой используется комплект из трех однофазных трансформаторов, или используется трехфазный трансформатор. Когда в преобразовании трехфазной мощности участвует значительная мощность, экономичнее использовать трехфазный трансформатор. Уникальное расположение обмоток и сердечника значительно экономит железо.
• Треугольник и звезда Определено — Существуют две конфигурации подключения для трехфазного питания: треугольник и звезда. «Дельта» и «звезда» — греческие буквы, обозначающие конфигурацию проводников на трансформаторах. При соединении треугольником три проводника соединяются встык в форме треугольника или треугольника. Для звездочки все проводники исходят из центра, то есть они соединены в одной общей точке.
• Трехфазные трансформаторы – Трансформаторы трехфазные имеют шесть обмоток; три первичных и три вторичных. Шесть обмоток соединены производителем либо треугольником, либо звездой. Как указывалось ранее, первичная и вторичная обмотки могут быть соединены по схеме треугольник или звезда. Они не должны быть подключены в одной конфигурации в одном и том же трансформаторе. Фактические используемые конфигурации подключения зависят от приложения.

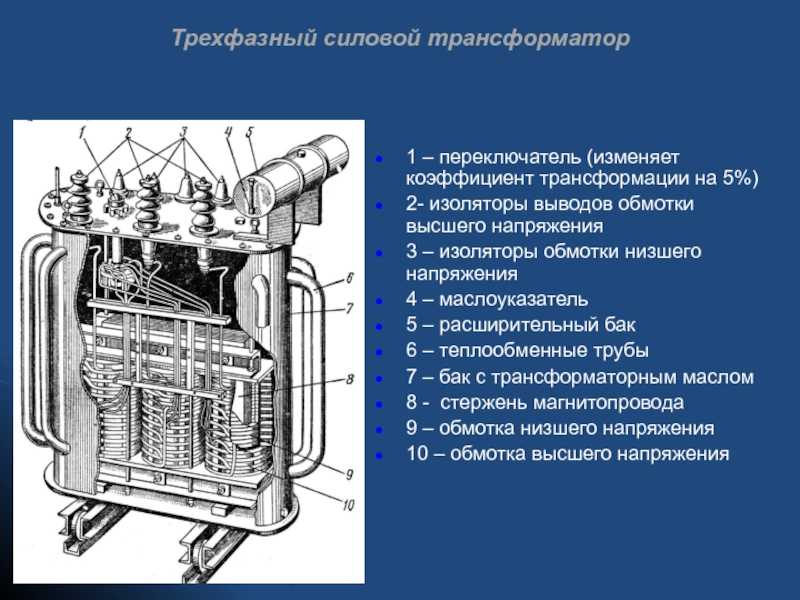

Силовой трансформатор

Силовой трансформатор используется в основном для передачи электроэнергии от линии электроснабжения к электрической цепи или к одному или нескольким компонентам системы. Силовой трансформатор, используемый с твердотельными цепями, называется выпрямительным трансформатором. Номинальные характеристики силового трансформатора определяются максимальным напряжением вторичной обмотки и пропускной способностью по току.

Распределительный трансформатор

Распределительный трансформатор опорного типа используется для подачи относительно небольшого количества электроэнергии в жилые дома. Он используется в конце системы подачи электроэнергии.

Автотрансформатор

Автотрансформатор представляет собой особый тип силового трансформатора. Он состоит из одной непрерывной обмотки, на одной стороне которой имеется отвод, обеспечивающий либо повышающую, либо понижающую функцию. Это отличается от обычного двухобмоточного трансформатора, у которого первичная и вторичная обмотки полностью изолированы друг от друга, но магнитно связаны общим сердечником. Обмотки автотрансформатора связаны между собой как электрически, так и магнитно.

Автотрансформатор изначально дешевле двухобмоточного трансформатора аналогичного номинала. Он также имеет лучшую стабилизацию (меньшие падения напряжения) и большую эффективность. Кроме того, его можно использовать для получения нейтрального провода трехпроводной сети 240/120 вольт, точно так же, как вторичную обмотку двухобмоточного трансформатора. Автотрансформатор считается небезопасным для использования в обычных распределительных цепях. Это связано с тем, что первичные цепи высокого напряжения подключены непосредственно к вторичной цепи низкого напряжения.

Изолирующий трансформатор

Разделительный трансформатор — это уникальный трансформатор. Он имеет передаточное отношение 1:1. Следовательно, он не повышает или понижает напряжение. Вместо этого он служит защитным устройством. Он используется для изоляции заземленного проводника линии электропередачи от шасси или любой части нагрузки цепи. Использование изолирующего трансформатора не снижает опасности или поражения электрическим током при контакте со вторичной обмоткой трансформатора.

Технически любой настоящий трансформатор, независимо от того, используется ли он для передачи сигналов или мощности, является изолирующим, поскольку первичная и вторичная обмотки соединены не проводниками, а только индукцией. Однако только трансформаторы, основной целью которых является изоляция цепей (в отличие от более распространенной функции трансформатора преобразования напряжения), обычно называют изолирующими трансформаторами.

Приборный трансформатор

Для измерения высоких значений тока или напряжения желательно использовать стандартные измерительные приборы малого диапазона вместе со специально сконструированными измерительными трансформаторами, также называемыми трансформаторами точного коэффициента. Трансформатор с точным коэффициентом соответствует своему названию. Он преобразуется с точным коэффициентом, позволяющим подключенному прибору измерять ток или напряжение, фактически не пропуская через прибор полную мощность. Требуется преобразовать относительно небольшое количество энергии, потому что единственная нагрузка, называемая нагрузкой, представляет собой тонкие подвижные элементы амперметра, вольтметра или ваттметра.

Существует два типа измерительных трансформаторов:

1. Ток – Используется с амперметром для измерения тока при переменном напряжении
2. Потенциал – Используется с вольтметром для измерения напряжения (разности потенциалов) переменного тока.

Трансформатор тока

Трансформаторы тока относятся к типу приборных

трансформаторов. Они используются для измерения

электрических токов.

Трансформатор тока имеет первичную обмотку из одного или нескольких витков толстой проволоки. Он всегда подключается последовательно в цепи, в которой измеряется ток. Вторичная катушка состоит из множества витков тонкого провода, который всегда должен быть подключен к клеммам амперметра. Вторичная обмотка трансформатора тока никогда не должна быть разомкнута. Это связано с тем, что первичка не подключена к постоянному источнику. Существует широкий диапазон возможных первичных напряжений, поскольку устройство можно подключать ко многим типам проводников. Вторичная обмотка всегда должна быть доступна (замкнута) для реакции с первичной, чтобы предотвратить полное намагничивание сердечника. Если это произойдет, приборы больше не будут точно считывать показания.

Накладной амперметр работает аналогичным образом. При открытии зажима и размещении его вокруг проводника с током сам проводник действует как первичная обмотка с одним витком. Вторичка и амперметр удобно крепятся в рукоятке прибора. Циферблат позволяет точно измерять ряд текущих диапазонов.

Трансформатор напряжения

Трансформатор напряжения — это тщательно спроектированный, чрезвычайно точный понижающий трансформатор. Обычно он используется со стандартным 120-вольтовым вольтметром. Умножая показания вольтметра (называемые отклонениями) на коэффициент трансформации, пользователь может определить напряжение на стороне высокого напряжения. Общие коэффициенты трансформации составляют 10:1, 20:1, 40:1, 80:1, 100:1, 120:1 и даже выше.

В целом трансформатор напряжения очень похож на стандартный двухобмоточный трансформатор, за исключением того, что он имеет очень небольшую мощность. Трансформаторы для этой службы всегда являются корпусными, поскольку доказано, что эта конструкция обеспечивает лучшую точность.

Трансформаторы напряжения (подобные изображенному выше) предназначены для контроля однофазных и трехфазных напряжений в линиях электропередач в приложениях по измерению мощности.

Трансформаторы постоянного напряжения

— обзор видео

(Назад к Трансформаторам)

Подключение одно- и трехфазных трансформаторов

Хотите создать сайт? Найдите бесплатные темы и плагины WordPress.

Трансформаторы могут быть подключены в различных конфигурациях в зависимости от применения. Конфигурации состоят из однофазных и трехфазных подключений. Однофазные соединения обычно используются в жилых помещениях, а трехфазные — в коммерческих и промышленных.

Обмотки трансформаторов высокого напряжения имеют маркировку h2, h3 и т. д., а обмотки трансформаторов низкого напряжения имеют маркировку X1, X2 и т. д.

Соединения однофазных трансформаторов

двух- и многоквартирных жилых домов) для обеспечения энергией для освещения, отопления, охлаждения, приготовления пищи и т. д. Электроснабжение жилых помещений обычно 1φ, 120/240 В.

Низкое напряжение (120 В) используется для общего целевые розетки и общее освещение. Высокое напряжение (240 В) используется для обогрева, охлаждения, приготовления пищи и т. д.

Электричество в жилых помещениях может быть верхним или боковым. Воздушная связь – это электрическая служба, при которой служебно-вводные проводники проходят по воздуху от столба электропередач к зданию.

Служебная ветвь – это электрическая коммуникация, при которой служебно-вводные проводники проложены под землей от инженерной системы до точки обслуживания. См. рис. 1.

Рис. 1. Воздушная или служебная линия может использоваться для подачи электроэнергии в жилое здание.

Подключение трехфазного трансформатора

Три трансформатора 1φ подключены для получения напряжения 3φ. Три трансформатора могут быть соединены звездой или треугольником.

В соединении звездой конец каждой катушки подключается к входящим линиям питания (первичная сторона) или используется для подачи питания на нагрузку или нагрузки (вторичная сторона). Другие концы каждой катушки соединены вместе.

В соединении треугольником каждая катушка трансформатора соединена встык, образуя замкнутый контур. Каждая точка соединения в соединении треугольником подключается к входящим линиям электропередач или используется для подачи питания на нагрузку или нагрузки.

Выходное напряжение и тип, доступные для нагрузки или нагрузок, определяются тем, подключен ли трансформатор по схеме «звезда» или «треугольник». См. рис. 2.

Рис. 2. Трехфазные трансформаторы могут быть подключены по схеме «звезда» или «треугольник».

Вторичные отводы трансформатора

Многие трансформаторы имеют вторичную обмотку, к которой прикреплен дополнительный вывод (отвод).

Ответвитель представляет собой соединение, выводимое из обмотки в точке между ее концами, позволяющее изменять коэффициент напряжения или тока. Отводы позволяют получать от трансформатора различные выходные напряжения. См. рис. 3.

Например, выходное напряжение между выводами 1 и 2 составляет 120 В переменного тока, поскольку соотношение витков составляет 1:1 (от 100 до 100). Выходное напряжение между отводом и выводом 1 составляет 24 В переменного тока, поскольку соотношение витков составляет приблизительно 4,17:1 (от 100 до 24).

Рис. 3. Отводы позволяют получать от трансформатора различные выходные напряжения.

Метчик, который делит вторичную часть пополам, называется центральным метчиком . Распространенным применением трансформатора с отводом посередине является распределительный трансформатор.

Распределительный трансформатор используется в жилых домах и на предприятиях для преобразования высокого напряжения распределительных линий энергокомпании в общее напряжение 240/120 В переменного тока для жилых домов и предприятий. См. рис. 4.

Рис. 4. Трансформатор с центральным отводом используется для преобразования высокого напряжения распределительных линий энергокомпании в стандартное питание 240/120 В переменного тока для жилых домов и предприятий.

Средний ответвитель подключается к заземлению и становится общим проводником. Напряжение на выходных линиях составляет 240 В переменного тока. Однако напряжение, измеренное между любой выходной линией и центральным отводом, составляет 120 В переменного тока.

Блок питания 240 В переменного тока используется для питания устройств в доме, требующих большого количества рабочей мощности, таких как центральный кондиционер, водонагреватель, сушилка для белья и кухонная плита. Эти мощные устройства работают от напряжения 240 В переменного тока, что позволяет питать их по токопроводящим проводам меньшего размера.

Питание 120 В переменного тока подключается к электрическим розеткам и системе освещения. Это обеспечивает гораздо более безопасный уровень напряжения, который можно использовать на небольших электрических устройствах.

Трансформаторы управления

Трансформатор управления — это трансформатор, который используется для понижения напряжения в цепи управления системы или машины. Наиболее распространенные управляющие трансформаторы имеют две первичные обмотки и одну вторичную обмотку. См. Рисунок 5.

Рисунок 5 . Наиболее распространенные управляющие трансформаторы имеют две первичные обмотки и одну вторичную обмотку.

Первичные обмотки управляющего трансформатора перекрещиваются таким образом, чтобы металлические звенья можно было использовать для соединения первичных обмоток при работе с напряжением 240 В переменного тока или 480 В переменного тока.

В большинстве приложений управляющий трансформатор используется для снижения основного или линейного напряжения 240 В переменного тока или 480 В переменного тока до управляющего напряжения 120 В переменного тока.

Первичная обмотка 240 В

Чтобы получить управляющее напряжение 120 В перем. тока из сетевого напряжения 240 В перем. тока, две первичные катушки должны быть соединены параллельно. См. рис. 6.

 Если первичные катушки соединены параллельно, эффективные витки двух первичных катушек равны 200, как если бы была только одна первичная катушка.
