Зачем нужна реактивная мощность: Для чего необходима компенсация реактивной мощности? Устройство компенсации реактивной мощности

Для чего необходима компенсация реактивной мощности? Устройство компенсации реактивной мощности

Основной нагрузкой в промышленных электросетях являются асинхронные электродвигатели и распределительные трансформаторы. Эта индуктивная нагрузка в процессе работы является источником реактивной электроэнергии (реактивной мощности), которая совершает колебательные движения между нагрузкой и источником (генератором), не связана с выполнением полезной работы, а расходуется на создание электромагнитных полей и создает дополнительную нагрузку на силовые линии питания. Поэтому очень важен компенсатор реактивной мощности.

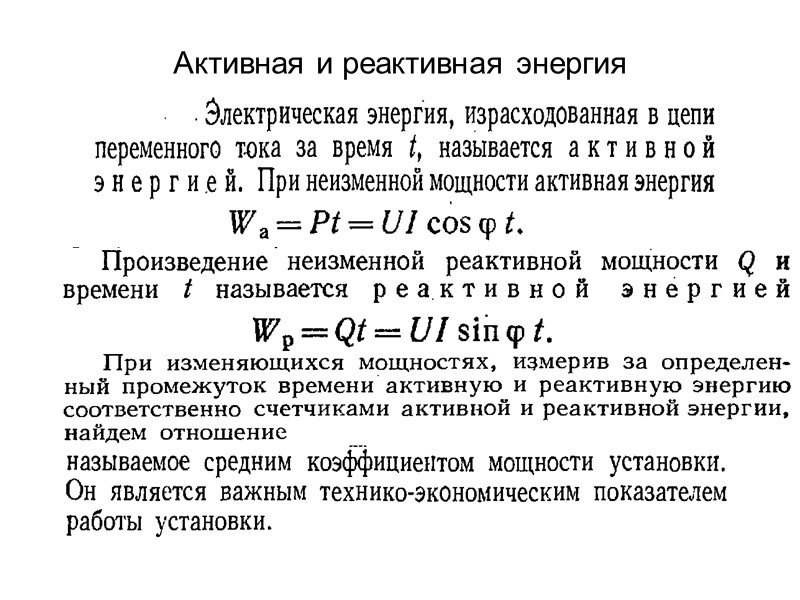

Реактивная мощность характеризуется задержкой (в индуктивных элементах ток по фазе отстает от напряжения) между синусоидами фаз напряжения и тока сети. Показателем потребления реактивной мощности является коэффициент мощности (КМ), численно равный косинусу угла (ф) между током и напряжением. КМ потребителя определяется как отношение потребляемой активной мощности к полной, действительно взятой из сети, т. е.: cos(ф) = P/S. Этим коэффициентом принято характеризовать уровень реактивной мощности двигателей, генераторов и сети предприятия в целом. Чем ближе значение cos(ф) к единице, тем меньше доля взятой из сети реактивной мощности.

Пример: при cos(ф) = 1 для передачи 500 KW в сети переменного тока 400 V необходим ток значением 722 А. Для передачи той же активной мощности при коэффициенте cos(ф) = 0,6 значение тока повышается до 1203 А.

Соответственно все оборудование питания сети, передачи и распределения энергии должны быть рассчитаны на большие нагрузки. Кроме того, в результате больших нагрузок срок эксплуатации этого оборудования может соответственно снизиться. Дальнейшим фактором повышения затрат является возникающая из-за повышенного значения общего тока теплоотдача в кабелях и других распределительных устройствах, в трансформаторах и генераторах. Возьмем, к примеру, в нашем выше приведенном случае при cos(ф) = 1 мощность потерь равную 10 KW. При cos(ф) = 0,6 она повышается на 180% и составляет уже 28 KW. Таким образом, наличие реактивной мощности является паразитным фактором, неблагоприятным для сети в целом.

В результате этого:

• возникают дополнительные потери в проводниках вследствие увеличения тока;
• снижается пропускная способность распределительной сети;
• отклоняется напряжение сети от номинала (падение напряжения из-за увеличения реактивной составляющей тока питающей сети).



Все сказанное выше является основной причиной того, что предприятия электроснабжения требуют от потребителей снижения доли реактивной мощности в сети. Решением данной проблемы является компенсация реактивной мощности – важное и необходимое условие экономичного и надежного функционирования системы электроснабжения предприятия. Эту функцию выполняют устройства компенсации реактивной мощности КРМ-0,4 (УКМ-58) – конденсаторные установки, основными элементами которых являются конденсаторы.

Правильная компенсация позволяет:

• снизить общие расходы на электроэнергию;
• уменьшить нагрузку элементов распределительной сети (подводящих линий, трансформаторов и распределительных устройств), тем самым продлевая их срок службы;
• снизить тепловые потери тока и расходы на электроэнергию;
• снизить влияние высших гармоник;
• подавить сетевые помехи, снизить несимметрию фаз;
• добиться большей надежности и экономичности распределительных сетей.

Кроме того, в существующих сетях

• исключить генерацию реактивной энергии в сеть в часы минимальной нагрузки;
• снизить расходы на ремонт и обновление парка электрооборудования;
• увеличить пропускную способность системы электроснабжения потребителя, что позволит подключить дополнительные нагрузки без увеличения стоимости сетей;
• обеспечить получение информации о параметрах и состоянии сети.

А во вновь создаваемых сетях – уменьшить мощность подстанций и сечения кабельных линий, что снизит их стоимость.



Реактивная мощность и энергия ухудшают показатели работы энергосистемы, то есть загрузка реактивными токами генераторов электростанций увеличивает расход топлива; увеличиваются потери в подводящих сетях и приемниках; увеличивается падение напряжения в сетях.

Реактивный ток дополнительно нагружает линии электропередачи, что приводит к увеличению сечений проводов и кабелей и соответственно к увеличению капитальных затрат на внешние и внутриплощадочные сети.

Компенсация реактивной мощности, в настоящее время, является немаловажным фактором позволяющим решить вопрос энергосбережения практически на любом предприятии.

По оценкам отечественных и ведущих зарубежных специалистов, доля энергоресурсов, и в частности электроэнергии занимает величину порядка 30-40% в стоимости продукции. Это достаточно веский аргумент, чтобы руководителю со всей серьезностью подойти к анализу и аудиту энергопотребления и выработке методики компенсации реактивной мощности. Компенсация реактивной мощности – вот ключ к решению вопроса энергосбережения.

Основные потребители реактивной мощности:

• асинхронные электродвигатели, которые потребляют 40% всей мощности совместно с бытовыми и собственными нуждами;
• электрические печи 8%;
• преобразователи 10%;
• трансформаторы всех ступеней трансформации 35%;
• линии электропередач 7%.



В электрических машинах переменный магнитный поток связан с обмотками. Вследствие этого в обмотках при протекании переменного тока индуктируются реактивные э.д.с. обуславливающие сдвиг по фазе (fi) между напряжением и током. Этот сдвиг по фазе обычно увеличивается, а косинус фи уменьшается при малой нагрузке. Например, если косинус фи двигателей переменного тока при полной нагрузке составляет 0,75-0,80, то при малой нагрузке он уменьшится до 0,20-0,40.

Мало нагруженные трансформаторы также имеют низкий коэффициент мощности (косинус фи). Поэтому, применять компенсацию реактивной мощности, то результирующий косинус фи энергетической системы будет низок и ток нагрузки электрической, без компенсации реактивной мощности, будет увеличиваться при одной и той же потребляемой из сети активной мощности. Соответственно при компенсации реактивной мощности (применении автоматических конденсаторных установок КРМ) ток потребляемый из сети снижается, в зависимости от косинус фи на 30-50%, соответственно уменьшается нагрев проводящих проводов и старение изоляции.

Кроме этого, реактивная мощность наряду с активной мощностью учитывается поставщиком электроэнергии, а следовательно, подлежит оплате по действующим тарифам, поэтому составляет значительную часть счета за электроэнергию.

Наиболее действенным и эффективным способом снижения потребляемой из сети реактивной мощности является применение установок компенсации реактивной мощности (конденсаторных установок).

Использование конденсаторных установок для компенсации реактивной мощности позволяет:

• разгрузить питающие линии электропередачи, трансформаторы и распределительные устройства;
• снизить расходы на оплату электроэнергии
• при использовании определенного типа установок снизить уровень высших гармоник;
• подавить сетевые помехи, снизить несимметрию фаз;
• сделать распределительные сети более надежными и экономичными.



продольная и поперечная компенсация реактивной мощности

Для чего нужна компенсация реактивной мощности

Для чего нужна компенсация реактивной мощности

1. Реактивная мощность и энергия ухудшают показатели работы энергосистемы, то есть загрузка реактивными токами генераторов электростанций увеличивает расход топлива; увеличиваются потери в подводящих сетях и приемниках; увеличивается падение напряжения в сетях.

2. Реактивный ток дополнительно нагружает линии электропередачи, что приводит к увеличению сечений проводов и кабелей и соответственно к увеличению капитальных затрат на внешние и внутриплощадочные сети.

3. Компенсация реактивной мощности, в настоящее время, является немаловажным фактором позволяющим решить вопрос энергосбережения практически на любом предприятии.

По оценкам отечественных и ведущих зарубежных специалистов, доля энергоресурсов, и в частности электроэнергии занимает величину порядка 30-40% в стоимости продукции. Это достаточно веский аргумент, чтобы руководителю со всей серьезностью подойти к анализу и аудиту энергопотребления и выработке методики компенсации реактивной мощности.

Компенсация реактивной мощности – вот ключ к решению вопроса энергосбережения.

Основные потребители реактивной мощности:

– Асинхронные электродвигатели, которые потребляют 40 % всей мощности совместно с бытовыми и собственными нуждами; электрические печи 8 %; преобразователи 10 %; трансформаторы всех ступеней трансформации 35 %; линии электропередач 7 %.

В электрических машинах переменный магнитный поток связан с обмотками. Вследствие этого в обмотках при протекании переменного тока индуктируются реактивные э.д.с. обуславливающие сдвиг по фазе (fi) между напряжением и током. Этот сдвиг по фазе обычно увеличивается, а косинус фи уменьшается при малой нагрузке. Например, если косинус фи двигателей переменного тока при полной нагрузке составляет 0,75-0,80, то при малой нагрузке он уменьшится до 0,20-0,40.

– Малонагруженные трансформаторы также имеют низкий коэффициент мощности (косинус фи). Поэтому, применять компенсацию реактивной мощности, то результирующий косинус фи энергетической системы будет низок и ток нагрузки электрической, без компенсации реактивной мощности, будет увеличиваться при одной и той же потребляемой из сети активной мощности. Соответственно при компенсации реактивной мощности (применении автоматических конденсаторных установок КРМ) ток потребляемый из сети снижается, в зависимости от косинус фи на 30-50%, соответственно уменьшается нагрев проводящих проводов и старение изоляции.

Кроме этого, реактивная мощность наряду с активной мощностью учитывается поставщиком электроэнергии, а следовательно, подлежит оплате по действующим тарифам, поэтому составляет значительную часть счета за электроэнергию.

Наиболее действенным и эффективным способом снижения потребляемой из сети реактивной мощности является применение установок компенсации реактивной мощности (конденсаторных установок).


Использование конденсаторных установок для компенсации реактивной мощности позволяет:

•  разгрузить питающие линии электропередачи, трансформаторы и распределительные устройства;
•  снизить расходы на оплату электроэнергии
•  при использовании определенного типа установок снизить уровень высших гармоник;
•  подавить сетевые помехи, снизить несимметрию фаз;
•  сделать распределительные сети более надежными и экономичными.

Полезна ли реактивная мощность? Важность реактивной мощности

В последние годы управление реактивной мощностью стало предметом систематических исследований, поскольку оно играет важную роль в поддержании безопасного профиля напряжения в крупномасштабной системе передачи. Хотя это побочный продукт систем переменного тока, он необходим для приемлемого функционирования различных электрических систем, таких как линии электропередач, двигатели, трансформаторы и т. д.

Необходим для работы почти всех устройств электромагнитной энергии для создающий магнитное поле. В некоторых случаях он принудительно вводится в сеть энергосистемы для поддержания более высокого напряжения узла. Давайте обсудим значение реактивной мощности кратко.

Что такое реактивная мощность?

Это количество стало фундаментальной концепцией для анализа и понимания системы электроснабжения переменного тока. Как правило, это количество определено только для электрических систем переменного тока (AC).

Примечание. Вы можете посмотреть забавное, но логичное определение реактивной мощности здесь.

Это один из компонентов общей мощности в цепи переменного тока, возникающий из-за фазового сдвига между синусоидальными формами напряжения и тока. Он определяется как амплитуда колебаний мощности без чистой передачи энергии.

Это следствие или побочный продукт системы переменного тока, который перемещается вперед и назад по силовому проводнику, т. е. течет к реактивным компонентам от источника в течение одного полупериода и обратно к источнику в течение другого полупериода формы волны переменного тока.

Следовательно, среднее значение мощности равно нулю, что означает, что нагрузка никогда не потребляет реактивную мощность. В случае трехфазной цепи в любой момент времени реактивные мощности трех фаз в сумме равны нулю. Чтобы отличить активную мощность, которая выполняет полезную работу, реактивная мощность измеряется в «ВАР», что означает вольт-ампер-реактивный, а не в ваттах.

Можно выразить как Q = S sin ϕ

Q = VI sin ϕ

Q = P tan ϕ

Где S = полная мощность, а P = активная мощность.

Реактивная мощность временно накапливается в виде электрических или магнитных полей, которые передаются туда и обратно благодаря емкостным и индуктивным компонентам . Реактивная мощность может генерироваться, а также поглощаться элементами системы электропередачи за счет параллельной и последовательной реактивности соответственно.

Как уже говорилось, причиной этого является фазовый сдвиг. Если ток через устройство отстает от напряжения, то устройство потребляет реактивную мощность. В зависимости от фазового сдвига между напряжением и током величина

реактивная мощность расход устройства решается.

Поскольку реактивная мощность просто перемещается взад и вперед по линии (линии электропередачи или любому другому проводнику), она действует как дополнительная нагрузка. Таким образом, реактивная мощность учитывается при расчете всех кабелей, трансформаторов, распределительных устройств и другого электрооборудования.

Это означает, что все эти установки должны быть рассчитаны на полную мощность, учитывающую как активную, так и реактивную мощность. Если реактивная мощность существует в избыточных количествах, это значительно снизит коэффициент мощности системы и, следовательно, снизит эффективность работы. Это приводит к нежелательным падениям напряжения, большим потерям проводимости, избыточному нагреву и более высоким эксплуатационным расходам.

Чтобы преодолеть эти ограничения, методы компенсации реактивной мощности обычно используются в системах электропередачи для повышения эффективности системы и даже для коррекции коэффициента мощности. С другой стороны, реактивная мощность важна для правильной работы электрооборудования по нескольким причинам, которые мы кратко обсудим в этой статье.

Цель этой статьи – дать нормальное утверждение о том, что достаточное количество реактивной мощности необходимо для работы многих электрических устройств, а также сети энергосистемы, и которая обеспечивается источниками реактивной мощности точно в том месте, где она потребляется. .

• Связанный пост: Разница между активной и реактивной мощностью — Вт против ВА

Источники и приемники реактивной мощности

Реактивная мощность вырабатывается или поглощается многими видами оборудования, подключенными к сети энергосистемы. Таким образом, поток реактивной мощности через сеть контролируется этим оборудованием. Давайте посмотрим на эти источники реактивной мощности.

Генераторы: Синхронные машины, способные генерировать или поглощать реактивную мощность в зависимости от возбуждения постоянного тока на обмотку возбуждения. Он генерирует реактивную мощность при перевозбуждении и поглощает реактивную мощность при недовозбуждении. Это наиболее часто используемый источник реактивной мощности для управления напряжением.

Конденсаторы и реакторы: Емкостные и индуктивные устройства используются в методах последовательной и параллельной компенсации для управления реактивной мощностью, тем самым регулируя напряжение и стабильность системы. Емкостный компенсатор генерирует реактивную мощность, а индуктивный компенсатор поглощает реактивную мощность. Компенсация конденсаторов серии

обычно применяется для линий электропередачи для выработки реактивной мощности, когда она наиболее необходима, в то время как шунтирующие конденсаторы устанавливаются на подстанциях в зонах нагрузки для выработки реактивной мощности и поддержания напряжения в определенных пределах. Реакторы (шунтирующие) в основном используются для поглощения реактивной мощности для снижения напряжения, а также для компенсации емкостной нагрузки на линии.

Линии электропередач и подземные кабели : Линии электропередач и кабели поглощают и генерируют реактивную мощность. Сильно загруженная линия передачи потребляет реактивную мощность, уменьшая напряжение линии, в то время как слабо загруженная линия передачи генерирует реактивную мощность, увеличивая напряжение линии.

Твердотельные преобразователи : Существует несколько твердотельных преобразователей, используемых в энергосистемах, таких как преобразователи HVDC. Эти преобразователи всегда потребляют реактивную мощность во время работы. По этой причине в большинстве преобразователей используются устройства компенсации реактивной мощности для управления потребностью преобразователей в реактивную мощность.

Трансформаторы: Для создания магнитного поля трансформатору нужна реактивная мощность, поэтому он поглощает реактивную мощность. Потребляемая реактивная мощность трансформатора зависит от номинальной и токовой нагрузки.

Нагрузки: Существует множество нагрузок, потребляющих реактивную мощность, которые сильно влияют на напряжение и стабильность шины или системы. Некоторые из этих нагрузок включают асинхронные двигатели, асинхронные генераторы, дуговые печи, разрядное освещение, постоянные нагрузки, такие как (индукционный нагрев, отопление помещений, подогрев воды и кондиционирование воздуха)9.0003

Важность реактивной мощности

Реактивная мощность является как проблемой, так и решением для энергосистемы сети по нескольким причинам. Он играет важную роль в системе электроснабжения для выполнения различных функций, таких как удовлетворение потребности в реактивной мощности, улучшение профилей напряжения, снижение потерь в сети, обеспечение достаточного резерва для обеспечения безопасности системы в аварийных ситуациях и другие несколько функций.

Кратко обсудим некоторые причины, по которым реактивная мощность так важна.

1. Контроль напряжения

Как правило, все электрооборудование спроектировано для удовлетворительной работы в определенных пределах номинального напряжения (т. е. ±6 процентов) на клеммах потребителей. Колебания напряжения в основном вызваны изменением нагрузки на источник энергосистемы.

При увеличении нагрузки на источник энергосистемы увеличивается падение напряжения в элементах энергосистемы, вследствие чего снижается напряжение на клеммах потребителей, и наоборот. Эти изменения напряжения в системе питания нежелательны, поскольку они отклоняются от фактической производительности оборудования на стороне потребителя, такого как лампы, двигатели и другое оборудование, чувствительное к колебаниям напряжения.

Таким образом, энергосистема должна быть спроектирована таким образом, чтобы поддерживать эти колебания напряжения путем установки оборудования для контроля напряжения в подходящих местах. Наиболее распространенным методом поддержания профиля напряжения является подача и поглощение реактивной мощности. Как правило, увеличение реактивной мощности вызывает повышение напряжения в системе, а уменьшение реактивной мощности приводит к падению напряжения.

Оборудование для регулирования напряжения размещается в двух или более местах (избегая передачи реактивной мощности на большие расстояния из-за чрезмерных потерь реактивной мощности) в сети энергосистемы, поскольку на разных участках передачи и распределения будут разные падения напряжения системы, а также характеристики нагрузки будут разными в различных цепях энергосистемы.

Чаще всего это оборудование размещается на электростанциях, передающих подстанциях и фидерах.

Для управления напряжением в линии электропередачи используются различные методы, такие как управление возбуждением, переключающие трансформаторы, шунтирующие конденсаторы, последовательные конденсаторы, синхронные конденсаторы и усилители. Каждый метод имеет свои преимущества и недостатки. В зависимости от пригодности, доступности и дороговизны эти методы используются для контроля напряжения на приемном конце.

В случае высокой нагрузки (т. е. потребность в реактивной мощности больше, чем потребляемая мощность) больший ток потребляется от источника питания, что приводит к резкому падению напряжения на принимающей стороне. При большем падении напряжения это приводит к отключению агрегатов, отказу оборудования и перегреву двигателей.

В этом случае автоматический рабочий механизм или реле активируют оборудование реактивной мощности таким образом, что реактивная мощность увеличивается (например, увеличивается напряжение на клеммах возбуждения генератора, чтобы обеспечить больший переменный ток для генератора переменного тока), чтобы вернуть напряжение к номинальному значению. Это также достигается с помощью последовательных реакторов и последовательных конденсаторов.

В случае малонагруженного состояния (т. е. потребляемая мощность меньше, чем подача реактивной мощности) напряжение на приемном конце возрастает до большего значения. Это приведет к повреждению изоляции машин, снижению коэффициента мощности и автоматическому отключению оборудования.

В этом случае дополнительная реактивная мощность в линиях компенсируется устройствами автоматической компенсации реактивной мощности, такими как синхронные конденсаторы, управление возбуждением генератором переменного тока, шунтирующие конденсаторы и реакторы.

2. Для удовлетворения потребности в реактивной мощности

Некоторым нагрузкам, таким как трансформаторы и преобразователи высокого напряжения постоянного тока, для нормального функционирования требуется реактивная мощность. Когда нагрузка потребляет большую реактивную мощность, происходит падение напряжения.

По мере падения напряжения из источника будет потребляться больше тока для поддержания мощности, в результате чего линии потребляют больше реактивной мощности и, следовательно, падение напряжения еще больше. Это приведет к коллапсу напряжения, если напряжение упадет слишком низко. Этот провал напряжения приводит к отключению генераторов, нестабильности системы и отключению другого оборудования, подключенного к энергосистеме.

Этот обвал напряжения связан с тем, что энергосистема не может удовлетворить потребность нагрузки в реактивной мощности, которая не удовлетворяется из-за нехватки генерации и передачи реактивной мощности.

Чтобы преодолеть это, источники реактивной мощности, такие как последовательные конденсаторы, подключаются к нагрузкам локально там, где нагрузкам требуется реактивная мощность. Однако коммунальные предприятия взимают с потребителей плату в качестве штрафа за потребность в реактивной мощности, если нагрузки потребляют реактивную мощность, превышающую допустимую потребность в реактивной мощности.

3. Для уменьшения количества отключений электроэнергии

Недостаточная реактивная мощность в сети энергосистемы является основной причиной отключения электроэнергии во всем мире. Как уже говорилось, недостаточное количество реактивной мощности вызывает провалы напряжения, что в конечном итоге приводит к отключению электростанций и различного оборудования. Некоторые из этих отключений электроэнергии включают в себя 23 июля 1987 г. в Токио; в Лондоне 28 августа 2003 г.; в Швеции и Дании 23 сентября 2003 г.

4. Для создания магнитного потока

Большинству индуктивных нагрузок, таких как двигатели, трансформаторы, балласты и оборудование для индукционного нагрева, требуется реактивная мощность для создания магнитного поля. В каждой электрической машине часть подводимой энергии, т. е. реактивной мощности, расходуется на создание и поддержание магнитного потока. Однако это приводит к снижению коэффициента мощности. Для достижения высокого коэффициента мощности к этим устройствам обычно подключаются конденсаторы для подачи реактивной мощности.

Это небольшая заметка о значении реактивной мощности. Надеюсь, вы получили представление об этой концепции. Возможно, у вас есть большие знания по этой теме, поэтому, пожалуйста, не стесняйтесь добавлять любые комментарии, опыт и дополнительную информацию по этой теме в разделе комментариев ниже.

Похожие сообщения:

• Что такое электроэнергия? Виды электроэнергии и их единицы
• Активная, реактивная, полная и комплексная мощность
• Анализ реактивной мощности в энергосистеме



URL-адрес скопирован

Реактивная мощность полезна или нет?

ДЖЕЙ ДХОКАЙ

ДЖЕЙ ДХОКАЙ

Инженер-электрик || Энергетические системы || Инженер-электрик||

Опубликовано 24 июня 2021 г.

+ Подписаться

Прежде чем начать тему, давайте обсудим какой-нибудь другой тип питания.

Как правило, есть 3 типа мощности

1. Очевидная мощность

2. Активная мощность

3. Реактивная мощность

𝐀𝐜𝐭𝐢𝐯𝐞 𝐏𝐨𝐰𝐞𝐫 – это мощность, которая действительно используется и потребляется для полезных работ в схеме переменного тока или постоянного тока. Обозначается буквой P и измеряется в ваттах, кВт или МВт.

это математическая форма

P = V I cos (𝘱𝘩𝘪 )

𝐑𝐞𝐚𝐜𝐭𝐢𝐯𝐞 𝐏𝐨𝐰𝐞𝐫 мощность, которая перемещается и возвращается (скачет назад и вперед) между источником и нагрузкой в ​​цепи. Реактивная мощность обозначается Q и измеряется в вар (реактивный вольт-ампер), квар или мвар.

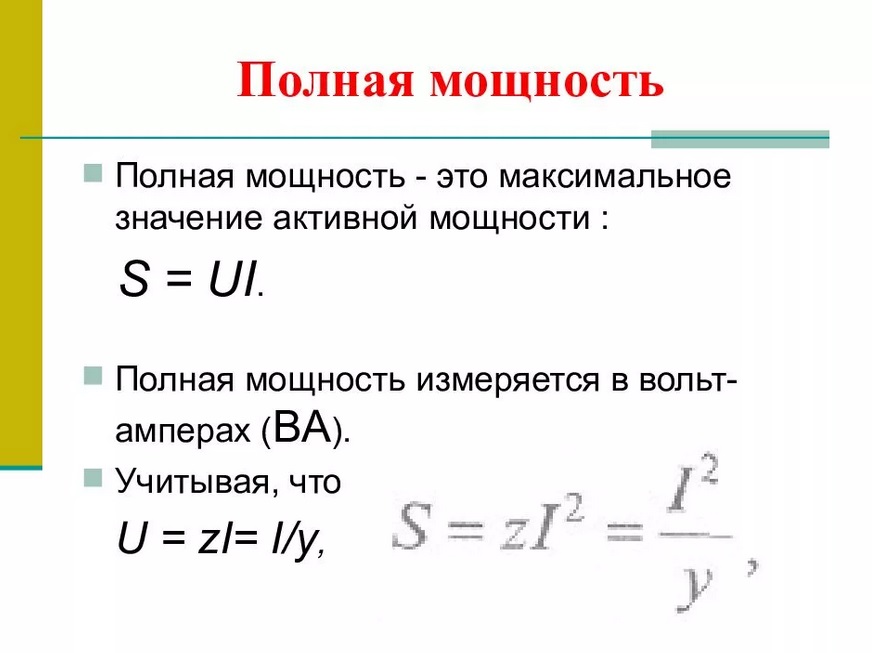

это математическая форма. Он обозначается буквой S и измеряется в вольт-амперах (ВА).

это математическая форма

S = V * I

В приведенном выше уравнении мы видели, что 𝘱𝘩𝘪 используется, но что оно обозначает. это не что иное, как угол между углом между напряжением и током. Это называется коэффициентом мощности.

Если 𝘱𝘩𝘪 является положительным, то запаздывающий PF, а если 𝘱𝘩𝘪  отрицательный, то опережающий PF.

На приведенном ниже рисунке суммировано приведенное выше обсуждение.

После изучения и понимания теперь подумайте, если реактивная мощность присутствует, то уменьшение коэффициента мощности означает потери в системе (увеличение тока) из-за увеличения полной мощности при той же активной мощности. Это не означает, что реактивная мощность бесполезна. Если я говорю об электрической машине и энергосистеме, то реактивная мощность полезна. Давайте поймем, насколько это полезно.

Необходим для работы почти всех устройств электромагнитной энергии для создания магнитного поля. Некоторыми из устройств электромагнитной энергии являются асинхронный двигатель (однофазный или трехфазный), генератор переменного тока и трансформатор.

В случае энергосистемы в некоторых случаях принудительно вводится в сеть энергосистемы для поддержания профиля напряжения.

𝑺𝒐𝒖𝒓𝒄𝒆𝒔 𝒂𝒏𝒅 𝑺𝒊𝒏𝒌𝒔 𝒐𝒇 𝑹𝒆𝒂𝒄𝒕𝒊𝒗𝒆 𝑷𝒐𝒘𝒆𝒓

Реактивная мощность генерируется или поглощается многими оборудованием, подключенными к энергосистеме.

𝐀𝐥𝐭𝐞𝐫𝐧𝐚𝐭𝐨𝐫: Синхронные машины, способные генерировать или поглощать реактивную мощность в зависимости от возбуждения постоянного тока на обмотку возбуждения. Он генерирует реактивную мощность при перевозбуждении и поглощает реактивную мощность при недовозбуждении.

Емкостные и индуктивные устройства используются в последовательных и шунтирующих методах компенсации для управления напряжением и стабильностью реактивной мощности системы, таким образом, для регулирования напряжения и стабильности системы. Емкостной компенсатор генерирует реактивную мощность и используется, когда реактивная мощность меньше и ее необходимо подавать для поддержания постоянного профиля напряжения, тогда как индуктивный компенсатор поглощает реактивную мощность и используется, когда реактивная мощность больше, и для уменьшения индуктора реактивной мощности. используется, чтобы сделать профиль напряжения постоянным.

В приведенном выше объяснении, когда конденсатор и реактор соединены в шунт, но они соединены последовательно, это влияет на стабильность системы. когда конденсатор соединен последовательно, реактивная мощность линии передачи уменьшается и (Psync пропорциональна 1/X), так что синхронизирующая мощность увеличивается, а стабильность также увеличивается, но одна проблема заключается в том, что ток короткого замыкания увеличивается из-за уменьшения реактивного сопротивления и когда реактор соединены последовательно, тогда реактивная линия передачи увеличивается и (Psync пропорциональна 1/X), поэтому уменьшение мощности синхронизации означает снижение стабильности, но одно преимущество заключается в том, что ток короткого замыкания уменьшается из-за увеличения реактивного сопротивления.

𝐓𝐫𝐚𝐧𝐬𝐦𝐢𝐬𝐬𝐢𝐨𝐧 𝐋𝐢𝐧𝐞𝐬 𝐚𝐧𝐝 𝐔𝐧𝐝𝐞𝐫𝐠𝐫𝐨𝐮𝐧𝐝 𝐂𝐚𝐛𝐥𝐞𝐬: как линии передачи, так и кабели поглощают и генерируют реактивную мощность. Сильно загруженная линия передачи потребляет реактивную мощность, уменьшая напряжение линии, в то время как слабо загруженная линия передачи генерирует реактивную мощность, увеличивая напряжение линии.

𝐓𝐫𝐚𝐧𝐬𝐟𝐨𝐫𝐦𝐞𝐫𝐬: Для создания магнитного поля трансформатору нужна реактивная мощность, поэтому он поглощает реактивную мощность. Потребляемая реактивная мощность трансформатора зависит от номинальной и токовой нагрузки.

 𝐋𝐨𝐚𝐝𝐬: существует множество нагрузок, потребляющих реактивную мощность, которые сильно влияют на напряжение и стабильность шины или системы. Некоторые из этих нагрузок включают индукционные двигатели, индукционные генераторы, дуговые печи, разряженное освещение, постоянные нагрузки, такие как (индукционный нагрев, нагревание пространства, нагревание воды и кондиционер.

𝐈𝐦𝐩𝐨𝐫𝐭𝐚𝐧𝐜𝐞 𝐑𝐞𝐚𝐜𝐭𝐢𝐯𝐞 𝐏𝐨𝐰𝐞𝐫

Реактивная мощность. решение для сети энергосистемы по нескольким причинам.Давайте кратко обсудим некоторые из причин, которые делают реактивную мощность столь важной.

𝐕𝐨𝐥𝐭𝐚𝐠𝐞 𝐂𝐨𝐧𝐭𝐫𝐨𝐥 В общем, все электрическое оборудование спроектировано так, чтобы удовлетворительно работать в установленных пределах номинального напряжения (т.е. 6%) на стороне потребителя.
