Замена автомата в щитке своими руками: Правильная замена автоматических выключателей в щитке. Правильная замена автоматических выключателей в щитке Где заказать услугу

Темой данного поста будет замена автомата в щитке своими руками. Да защитные автоматы или правильнее автоматические выключатели ни вечные и могут выйти как говориться из строя, и тогда требуется их замена.

Давайте сначала поговорим о самой работе автоматического выключателя. Во всех современных автоматах предусмотрена токовая защита и тепловая защита.

Если увеличивается ток потребления в электрической линии, которая подключена к определенному автомату, то происходит отключение автомата или как еще говорят автомат выбил, естественно его придется заново взвести.

В данном случае ток увеличивается за счет увеличения нагрузки, на которую раньше Вы не рассчитывали. Казалось бы, что тут мудрить взять да снять старый автомат (допустим 16 А) и заменить на новый, на порядок выше (25 А) да что там мелочиться на два (32 А) и радоваться новой приобретенной аппаратуре или бытовой технике.

Очень часто хозяева или люди делавшие электромонтаж самостоятельно так и думают, что можно заменить старый на новый автомат с большим номиналом, а вот тут стоп, такие вещи делать запрещено, ведь автомат защищает не только любой прибор от его выхода из строя, а и защищает провод от перегорания жил и возгорания оболочки, которое обычно и приводит к пожарам.

У автомата так же есть и тепловая защита, при нагревании автомата до определенной температуры, происходит его отключение.

Если какой либо автоматический выключатель при нормальной нагрузке и затянутых контактах греется и часто срабатывает, то ни следует перебрасывать провод данной линии на соседний автомат, следует заменить неисправный.

Для защиты в настоящее время можно так же использовать узо (устройство защитного отключения) и реле контроля напряжения, данные устройства устанавливаются в щитке питания, а приобрести их можно в любом строительном супермаркете или специализированном магазине.

Бывают моменты, когда автоматические выключатели выходят из строя и их необходимо заменять. Есть несколько вариантов, пригласить знакомого электрика, доверить ему замену автомата, дать денег на закупку необходимого материала и за работу или самому засучить рукава и произвести замену автомата в щитке. Если Вы выбрали второй вариант, то тогда давайте рассмотрим данную процедуру подробнее.

Перед началом замены автомата следует отключить вводной автомат и проверить отсутствие напряжения с помощью измерительного прибора.

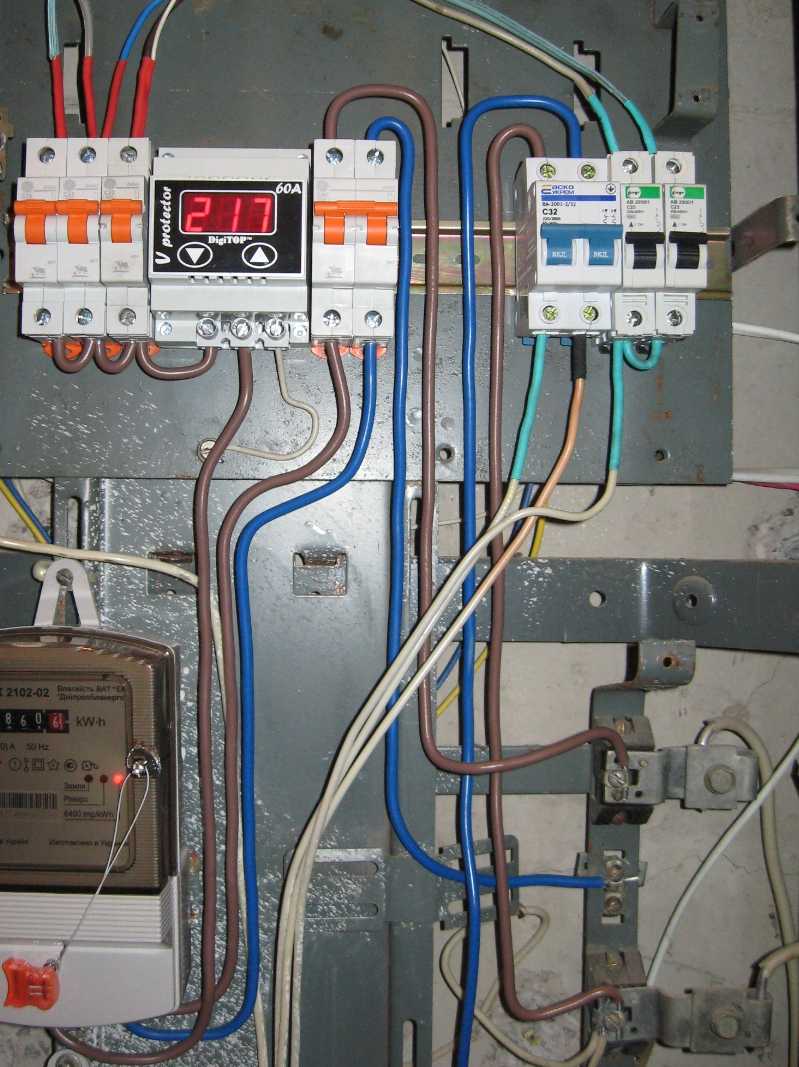

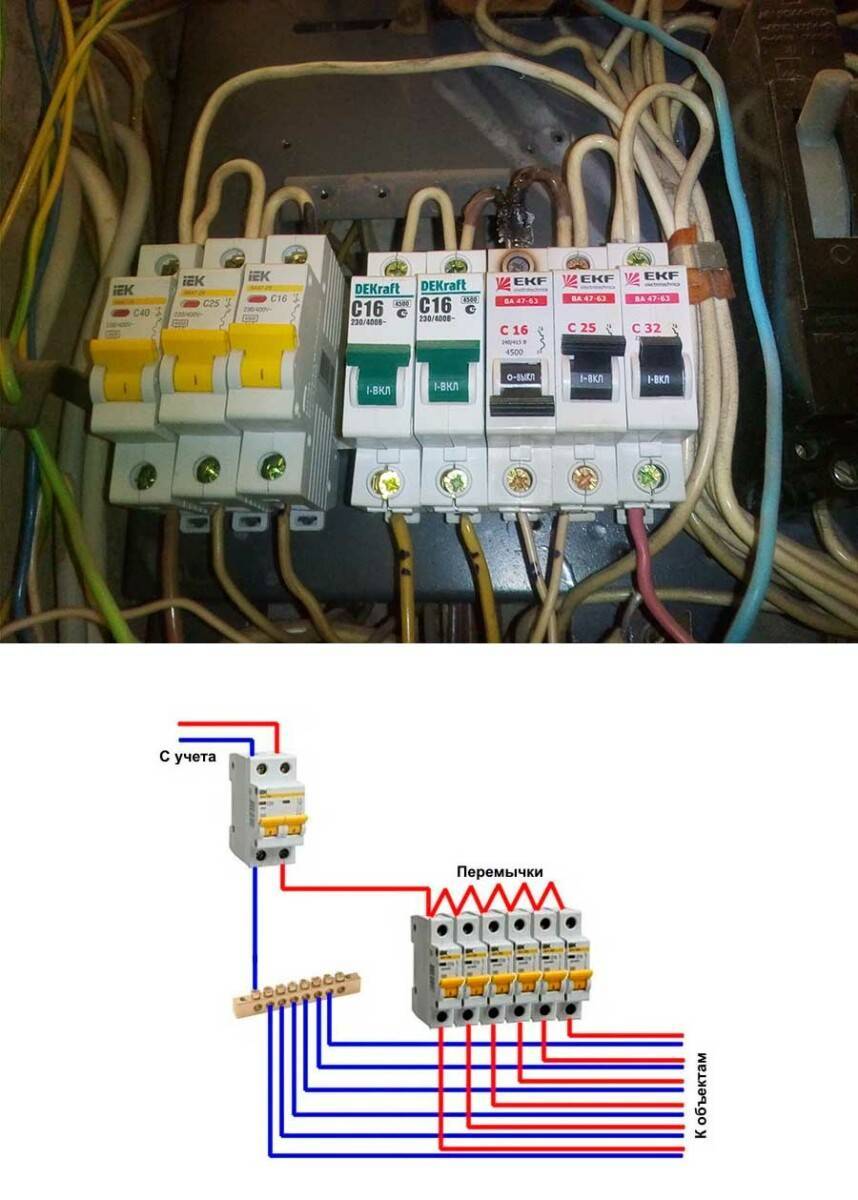

Если ваш щиток собран с использованием современных приспособлений, то сверху автоматических выключателей должна быть установлена силовая шина с помощью, которой электричество поступает к каждому выключателю.

Для начала, чтобы снять неисправный автоматический выключатель следует снять переднюю крышку электрического щитка открутить верхние контактные клеммы всех автоматов и снять шину.

Далее нужно открутить нижнюю клемму неисправного устройства и откинуть провод, через который подается электропитание на нагрузку (потребитель). Используя отвертку с тонким плоским жалом, снизу автомата опускаем защелку вниз и спокойно без усилий снимаем его с дин рейки, на такой рейке установлены все отключающие устройства.

Затем берем новое устройство, оттягиваем защелку, устанавливаем его на рейку и защелкиваем защелку, надавливая на нее большим пальцем, можно попробовать установить устройство, не оттягивая защелку, вставить верхнее посадочное место на верхнюю часть рейки и надавить на нижнюю часть автомата, если устройство качественное, то произойдет щелчок, который покажет, что автоматический выключатель установлен.

Далее к нижнему контакту подключаем провод, который откручивали и устанавливаем на место, то есть на верхние контакты силовую шину и закручиваем все контакты.

После всех подключений закручиваем назад переднюю панельку и включаем вводной автомат, автомат который заново установили и проверяем его работоспособность, включив нагрузку.

Выбрать и заказать автоматические выключатели можно здесь.

Замена автомата в щитке на этом готова, как видите, ничего сложного нет.


С уважением, Александр & Игорь.

Установка автомата в щиток, замена пробок на автоматы монтаж автоматов в щитке Харьков

РАСЦЕНКА НА ЭЛЕКТРОМОНТАЖНЫЕ РАБОТЫ-ПОЗНАКОМЬТЕСЬ С НАШИМ СЕРВИСОМ

Заказать электрика на дом вы можете, позвонив нам, узнать расценки на электромонтаж, выбрать удобное время для визита мастера, или переговорить с мастером по телефону, если нужен сам электрик. Кроме этого можно через онлайн форму узнать расценки работы электрика, задав вопросы консультанту. Оператор ответит какая стоимость одной точки электрики, и другие цены на работу электрика. Компания «Ольвия-Сервис» имеет популярность среди жителей первой столицы, мы делаем качественно свою работу, наши  квалифицированные специалисты, любят и знают свое дело. Мы собрали команду лучших электриков, операторов, сотрудников онлайн. Каждый из них поможет вам решить любую проблему. Позвольте нам сделать расчет стоимости электромонтажных работ, и опытный электрик решит проблемы, связанные с электричеством. Обратившись к нам Вы сэкономите свое время и деньги. Наша фирма предоставляет услуги электрика Харьков, прайс для вашего внимания ниже.

879

Довольных клиентов

100

Счастливых клиентов

560

Отзывов на сайте

Выбило пробки и электричество не включается? Вызывайте электрика.

Заменить старые предохранительные элементы, новыми автоматическими пробками. Прежде всего такое решение обусловлено взаимозаменяемостью этих двух устройств и идентичностью монтажа, что делает  процедуру замены быстрой.  Так как защитный автомат и автоматическая пробка имеют одинаковый принцип действия, надежность пробки довольно невелика. Поэтому советуем подойти к этому вопросу ответственно.

Возможно потребуется замена пробок на автоматы цена будет озвучена электриком после диагностики. Остановите свой выбор на автоматических выключателях – они качественнее и долговечные, представлены в магазинах в широком ассортименте. Подобрать защитное устройство для любой сети не составит труда.

Выбор автоматического выключателя

Для начала нужно разобраться, как подобрать нужный тип автоматического выключателя.  Рассчитайте суммарную мощность электрических приборов, включенных в домашнюю сеть.  К примеру у вас дома установлены  холодильник (400 Вт), телевизор (200Вт), стиральная машина (700 Кв), осветительные приборы (500 Вт), микроволновая печь (1700 Кв), варочна панель (6500 Вт) . Следующим шагом сложите мощности всех перечисленных устройств,и получаем 10000Вт. Учитывая что стандартное напряжение в бытовых сетях равно 220В, то нужно высчитать ток нагрузки по формуле I=P/U, 10000/220=45,45А. Исходя из всех номиналов имеющихся в продаже автоматов, делаем вывод, что для защиты такой сети понадобится автоматический выключатель на 50А.

Кроме этого перед началом работ со счетчиком Вы должны знать, что иногда при замене пробок на автоматы предварительно необходимо сорвать пломбы на учетном устройстве. Тогда необходимо приглашать представителя энергоснабжающей организации для распломбировки и дальнейшего пломбирования. Кроме этого обращаем Ваше внимание на то, что пользоваться не опломбированным счетчиком запрещает законодательство Украины, за такое нарушение предусмотрен  штраф. Если Вам удалось обойтись без этого, и снимать пломбу не нужно, то задача упрощается.

Чтобы поставить вместо электропробок автоматы, Вы должны быть уверены, что проводка способна выдержать нагрузку, которую будут давать домашние приборы. Для облегчения подбора сечения кабеля, приведем таблицу.

Теперь, исходя из представленных данных, Вы легко подберете нужное сечение проводника. По нашему примеру нужно выбирать медный провод на 11 кв. мм или алюминиевый на 12,1 кв. мм.

Монтаж автоматов, замена автоматов в щитке, на электросчетчике

Если в квартире вылетели пробки, и нет света в квартире, нужно вызвать электрика. Мастер проведет ремонтные работы, возможно нужна будет замена пакетника в щитке или замена вводного автомата. На место пробок лучше всего ставить  вводной двухполюсный автоматический выключатель. Многие считают,  что можно установить два однополюсных автомата, но это недопустимо, так как фазный и нулевой проводники будут защищены разными устройствами, и при срабатывании АВ, установленный на нейтраль,  ток по фазе продолжит поступать в сеть, это может привести к возгоранию. Двухполюсный же аппарат, обнаружив неисправность, сможет отключить оба провода одновременно и обесточит цепь.

Обращаем Ваше внимание, но то ,что перед началом работ нужно определить местонахождение фазы и нейтрали в пробках. Для этого нужно использовать мультиметр или индикаторную отвертку, предварительно вывернув их. После этого нужно отключить подачу в сеть электричества, для того, чтобы обезопасить себя. Кроме этого по правилам техники безопасности запрещается проведение монтажных работ на проводке, в которую подается ток. Это создает реальную угрозу Вашему здоровью и жизни.

Установка автоматических выключателей

После того, как Вы обесточили сеть, можете приступать к работе. Для начала демонтируйте патроны электрических пробок. Далее установите на их место DIN-рейку. Предварительно обрежьте ее, чтобы она подходила по размеру выключателю. Крепление к дереву или металлу производится с помощью шурупов, если к бетонной стене  используйте дюбеля.  Только после этого нужно подсоединить защитное устройство, при этом два токоведущих провода подсоединяются с верхней части аппарата. Более того  с нижней части АВ нужно подсоединить кабели, по которым электричество подается в домашнюю сеть, к установленным приборам.   Теперь, после подсоединения проводников,  защитный выключатель ставится на DIN-рейку. Замена завершена, Вы можете эту схему несколько улучшить, сделав ее безопасной.

Подключение автоматического выключателя

Подключение УЗО

Желательно включать в общую сеть УЗО, чтобы не допустить поражения людей током при случайном контакте с оголенным участком кабеля, а также при пробое на корпус, желательно включать в общую сеть УЗО. Так как постоянный контроль баланса проходящих через прибор токов, является основой работы устройства защитного отключения. Поэтому в случае возникновения утечки электротока на корпусную часть или на землю происходит нарушение баланса. В результате зафиксировав дисбаланс, УЗО срабатывает и обесточивает цепь.

Так как подбирается номинальный ток УЗО так же, как и у автомата ввода. Теперь устройство защитного отключения подсоединяем его выходу. Так-же рекомендуем проводить проверку работоспособности УЗО ежемесячно, именно для этого на корпусе аппарата есть кнопка «Тест». С выходной клеммы фаза подключается к входу первого АВ, а потом идет на другие выключатели. В итоге нейтральные кабели необходимо соединить вместе шинной колодкой, что бы закрепить ее на ДИН-рейке. Если происходит подключение трехпроводное, тогда заземляющие жилы так же соединяются шинной колодкой. Они не должны контактировать с нулем.

Установка УЗО в квартире

Если часто выбивает свет в квартире, желательна замена пробок на автоматы или установка УЗО. Конечно все можно сделать самому, но для этого нужно потратить свое время и неизвестно какой результат Вы получите в итоге. Ведь сделать может каждый, а удовлетворить только профессионал! Всегда придем на помощь, а если Вам нужен наш совет, Вы его получите совершенно бесплатно! Так как наша компания «Ольвия-Сервис» город мастеров работает для вас с 8 до 21 ежедневно без праздников и выходных. Более того заказать услугу установка монтаж, замена автоматов, можно оставив заявку на сайте или позвонив по телефону. Обратившись к нам, Вы можете заказать мастера на удобное для Вас время, даже если специалист Вам нужен уже сегодня.

Если Вы хотите получить отличную работу закажите услугу нашего мастера.

Цены на услугу монтаж, замена автоматов 2021 г

Наименование услуг

Установка автоматов стоимость работ

• Установка автоматов 120 грн;
• Замена пробок на автомоты 500 грн;
• Установка УЗО 400 грн;
• Замена ящика для счетчика электроэнергии 400 грн;
• Установка стабилизатора напряжения (220 Вольт) 250 грн;
• Монтаж щитка накладной 100 грн;

• Монтаж щитка внутренний 300 грн;
• Сборка электрощитка до 24 автоматов без счетчика 150-450 грн;
• Сборка электрощитка до 24 автоматов с 1-фазным счетчиком 230-600 грн;
• Сборка электрощитка до 24 автоматов с  3-фазным счетчиком 300-700 грн;
• Замена установка щитка в квартире 230 грн;
• Монтаж щитка эл. внутреннего до 12 автоматов 150 грн;
• Установка автомат вместо пробки 120 грн;
• Монтаж\замена автомата 100 грн;
• Монтаж датчика движения 150 грн;
• Монтаж реле времени 200 грн;
• Монтаж реле напряжения 200 грн

Мин. заказ составит 400 грн, в зависимости от загрузки мастеров и района.
