Замена проводки в хрущевке своими руками: Замена проводки в хрущевке – как своими руками поменять электропроводку в хрущевке

Замена проводки в хрущевке – как своими руками поменять электропроводку в хрущевке

Жители старых хрущевок часто жалуются на проблемы с проводкой. Стоит включить обогреватель или другой мощный прибор – тут же выбивает пробки, а то и хуже – провода начинают подгорать. Впрочем, это и не удивительно, так как у всего есть свой срок службы. Для электропроводки он составляет 20-30 лет .

Учитывая, что любая хрущевка была сдана в эксплуатацию более полувека назад, у хозяев такого жилья нет другого выхода: чтобы обеспечить себе комфортный и безопасный быт, придется поменять в квартире внутреннюю разводку электрики.

Чем опасна старая электропроводка?

Если раньше в любом доме было максимум несколько бытовых приборов, то сегодня счет идет на десятки. Даже с учетом того, что нынче фирмы-производители домашней техники выпускают очень экономичное оборудование, суммарное потребление электроэнергии все равно возросло в разы. Старая проводка хрущевки однозначно не способна выдерживать такую нагрузку. Включение сразу нескольких приборов в сеть вполне может стать причиной пожара.

Сигналом к тому, что замена электропроводки в хрущевке требуется безотлагательно, являются следующие признаки:

• при включении электрооборудования розетки искрят или оплавляются
• в помещении присутствует запах горелого
• концы проводов в выключателях/розетках легко обламываются
• стены «пробивает» током

Появление хотя бы двух признаков из вышеназванного списка, говорит о том, что капитальный ремонт разводки электричества в квартире откладывать не стоит. Имея навыки в строительном деле и электромонтаже, все можно сделать своими руками.

Как выбирать кабель?

Мощности внутриквартирной электрической трассы должно хватать для подключения всех приборов.

Замена проводки в хрущевке производится с учетом этого требования. Только в таком случае можно быть уверенным,  что в дальнейшем не будут возникать аварийные ситуации из-за перенагрузки сети.

Готовясь выполнить своими руками монтаж новой электроразводки в хрущевке, в первую очередь, следует правильно рассчитать сечение кабеля для прокладки трассы. Для этого необходимо:

• сложить показатели мощности всех используемых в домашнем хозяйстве основных электроприборов
• добавить дополнительно на каждый прибор еще по 100 ватт
• полученную сумму поделить на 220

Если в результате вышло число 15 (или меньше), то для прокладки внутриквартирной электросети вполне достаточно провода сечением

1,5 мм2 . В противном случае одно из двух: либо нужно выбрать кабель большего сечения, либо придется проложить от электрощита две (или три) линии проводки.

Подготовка к ремонту

Прежде чем приступить непосредственно к замене проводов, следует составить подробный чертеж новой трассы с отметкой всех элементов электросистемы. Разрабатывать его нужно с учетом удобного подключения всех имеющихся в хозяйстве электрических приборов.

Совет 1 . Помните о том, что производители техники не рекомендуют подсоединять к сети мощные электроприборы через разветвители тока. Для электроплиты, бойлера, кондиционера и т. п. обязательно нужно предусмотреть отдельные розетки.

Совет 2 . В каждое помещение должны идти как минимум две ветки кабеля: для осветительных приборов и для розеток.

После составления плана-чертежа можно приступать к закупке необходимых материалов. Помимо кабеля, потребуются:

• коробки
• выключатели
• розетки
• тряпичная изолента

Не стоит использовать элементы системы, которые уже были в употреблении, так как нет гарантии, что они сохранили первоначальные эксплуатационные свойства. Сэкономив на мелочах, можно получить проблему в будущем. Изношенной розетке непременно рано или поздно потребуется замена, но если в ней в случайно произойдет короткое замыкание, подгореть может и новая проводка.

Чтобы поменять внутренние электросети своими руками, потребуется также набор инструментов, а именно:

• фазоуказатель
• перфоратор
• плоскогубцы
• отвертки
• угловая шлифмашинка (болгарка)
• паяльник
• клеммники
• нож

Имея на руках все необходимое, можно приступать к работе.

Монтаж новой проводки

Первое с чего необходимо начать – это полностью обесточить объект. Меры предосторожности необходимо соблюдать неукоснительно, дабы замена проводки своими руками не обернулась трагедией. Профессиональные электрики хорошо знакомы с правилами техники безопасности, домашнему мастеру тоже не лишне проштудировать их перед тем, как приступить к работе.

Убедившись, что напряжение действительно отсутствует, можно начинать демонтаж старого кабеля и прокладку новой трассы.

В принципе, замену проводки в хрущевке можно выполнять по старым кабель-каналам. Однако в этом случае не получится перенести розетки и выключатели в другие, более удобные для хозяев квартиры места. Если этот вариант не устраивает владельца жилья, с помощью перфоратора он может своими руками проложить новые штробы.

Прокладку проводов ведут от щитка в помещения, либо, наоборот – от комнат к щитку.  Второй вариант используется чаще, так как позволяет не обесточивать на длительное время всю квартиру: кабель заменяют последовательно в каждой из комнат и подключают его с помощью клеммников к распределительной коробке.

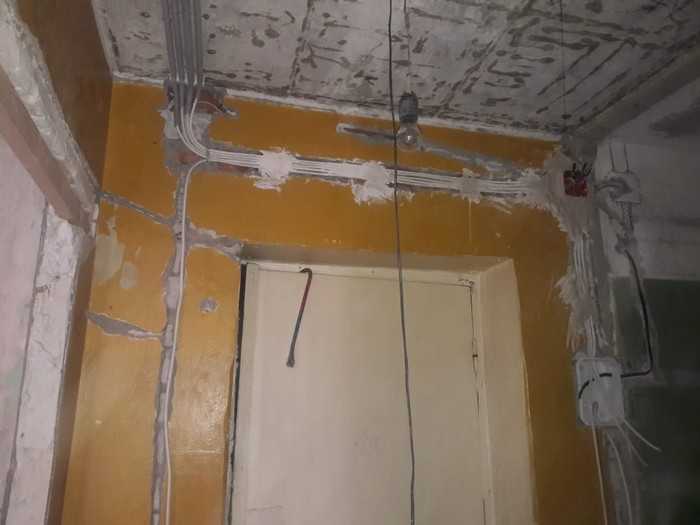

После укладки провода, борозды заделывают шпаклевкой, алебастром или гипсом, и только после их полного высыхания производится монтаж электрофурнитуры.

Дополнительные советы

Кабель всегда следует приобретать с запасом, чтобы, отрезая куски, всегда можно было дать небольшой припуск. Это позволит избежать ситуаций, когда при укладке провода в штробы не хватает нескольких сантиметров к месту расположения какой-либо розетки или выключателя.

Не стоит состыковывать два куска кабеля. Как бы надежно не был заизолирован стык, со временем он будет окисляться. Кроме того, при подключении мощного электроприбора место соединения непременно будет нагреваться.

В местах повышенной влажности (ванная комната, кухня, туалет) после прокладки электропроводки обязательно необходимо выполнить гидроизоляцию стен и потолка. Проникающая в микропоры штукатурки влага может со временем проникать к проводам и вызывать их окисление.

Не имея достаточно опыта, лучше не браться за выполнение такой серьезной работы, как замена проводки. Сэкономив на услугах электрика, через время можно потратить гораздо большую сумму, нанимая специалистов для исправления ошибок, допущенных при прокладке и подключении кабеля.

Как выполняется замена электропроводки в хрущевке

Меняем проводку в хрущевке

Старая схема электропроводки в хрущевке не способна работать с современными нагрузками. Да и срок ее службы во многих случаях уже истек. Поэтому ее полная замена во время ремонта квартиры является единственным верным решением.

И следуя нашим советам, вы сможете поменять ее без особых проблем без привлечения профессионалов. И что очень важно, ваша проводка будет соответствовать всем необходимым нормам и стандартам и не приведет к пожару.

Содержание

• Расчет проводки и выбор схемы питания квартиры
  • Расчет электропроводки
  • Выбор схемы питания квартиры
• Монтаж электропроводки в хрущевке
• Монтаж проводки открытым способом
  • Монтаж проводки скрытым способом
• Вывод

Расчет проводки и выбор схемы питания квартиры

Перед тем, как поменять электропроводку в хрущевке, нам следует выполнить хотя бы примерный расчет. Это позволит правильно выбрать сечение провода, необходимое количество и номинальные параметры автоматических выключателей и, конечно же, схему питания нашей квартиры.

Расчет электропроводки

Для того, чтобы правильней рассчитать номинальную мощность нашей электрической сети квартиры, необходимо составить детальный план всех возможных электроприборов. При этом следует учитывать не только их номинальную мощность, но и место расположения, а также способ подключения.

Итак:

• Прежде всего, следует разделить все приборы в вашей квартире на мощные, номинальная мощность которых равна или превышает 2кВт, и маломощные, соответственно, меньше 2кВт. Для питания мощных приборов лучше предусмотреть отдельную группу питания с собственным автоматическим выключателем в распределительном щитке.
• Теперь нам следует посчитать суммарную мощность маломощных приборов. При этом расчет следует выполнять, исходя из наиболее не благоприятных условий. То есть в нашем случае необходимо учесть наибольшее количество работающих приборов одновременно.

Стоит отметить! Что при этом не следует забывать об элементарных законах логики и не стоит предполагать, что все ваши электроприборы будут работать одновременно. Поэтому расчет следует выполнить, исходя из реально возможной ситуации.

• Теперь, рассчитав номинальную мощность нашей электрической сети, нам предстоит перевести ее в номинальный ток. Для этого используем формулу: I=P/(U×cosα), где I – наш номинальный ток, Р – наша номинальная мощность, U – номинальное напряжение, а cosα – коэффициент мощности. Но в нашем случае cosα практически равен единице, поэтому им мы пренебрегаем, тем самым делая дополнительный запас нашему проводу.
• В итоге мы получаем следующую формулу: I=P/U

Исходя из этого, зная, что в нашей электрической сети напряжение равно 220В, мы можем рассчитать номинальный ток. Проведя нехитрый расчет, получаем, что электроприбор с мощностью в 1000Вт потребляет ток в 4,55А.

Для дальнейшего упрощения расчета и придания дополнительного запаса нашей проводке принимаем это значение 5А.

На фото представлены номинальные токи проводки разного сечения и материала изготовления

• Любая электропроводка в хрущевке и схема ее прокладки во многом зависят от типа используемого провода. Ведь ни для кого не секрет, что провода из меди имеют большую пропускную способность, а алюминиевые провода меньшую. Поэтому выбор сечения провода следует производить по таблице, приведенной ниже.

Стоит отметить! Что пропускная способность провода зависит от способа его прокладки, вида провода и некоторых других параметров. Усредненно же советуем принимать, что медный провод на каждый1 мм² сечения способен пропустить ток в 10А, а алюминиевый провод на каждый 1 мм² сечения способен пропустить ток в 5А.

Выбор схемы питания квартиры

Теперь выбирается схема электропроводки в хрущевке. Делается это, исходя из п.7.1.18 ПУЭ (Правила устройства электроустановок), который гласит, что все аппараты защиты в жилых помещениях не должны быть более 25А. Этот пункт станет отправной точкой для всего дальнейшего выбора.

• Итак, если мощность всех ваших электроприборов в квартире не превышает 25А, то вы можете запитать все квартиру от одного автомата, используя медный провод сечением в 2,5 мм² или алюминиевый провод сечением в 4 мм². Но в современных даже однокомнатных квартирах такое маловероятно.
• Обычно номинальный ток электрической сети больше 25А. Поэтому в этом случае нам необходимо разделить питание по группам. Мощность каждой из них не должна превышать указанный ток. Для этого обычно разделяют группы питания розеток и освещения. Но можно разделить группы по комнатам или по любому другому удобному вам способу. Главное не «раскидывать» одну группу по разным частям квартиры, иначе в процессе эксплуатации могут возникнуть проблемы.

Возможная схема питания вашей квартиры

Стоит отметить! Что для питания групп освещения обычно используют автоматические выключатели с номиналом в 16А. При этом, согласно п.6.2.3 ПУЭ, каждая группа освещения должна содержать не более 20 подключений. Одно подключение — это одна лампа или одна многоламповая люстра. Это же правило относится и к розеточным ,или смешанным группам.

• Так же стоит вспомнить о мощных электроприборах, которые мы исключили еще на этапе расчета. Для них лучше организовать питание от отдельного автоматического выключателя. Причем, по возможности сделать это лучше без дополнительных розеток. Сечение провода и номинальные параметры выключателя в этом случае выбираются исходя из номинальных параметров электроприбора по тем же принципам, что и для отдельных групп.
• Если вы планируете установку розетки в ванной комнате, то эту группу стоит рассматривать отдельно. Ведь согласно п.7.1.37 ПУЭ, розетки в ванной комнате можно устанавливать только через УЗО (устройство защитного отключения). В этом случае наша инструкция советует в группу с розеткой в ванной комнате включить розетки в кухне, где защита УЗО будет наиболее актуальна. Хотя к кухням ПУЭ не предъявляет таких требований.
• В зависимости от квадратуры и количества электроприборов схема электропроводки в кирпичной хрущевке может содержать от двух до шести групп. Каждую из этих групп лучше сразу подписать, а розеточные и группы освещения визуально отделить.

Монтаж электропроводки в хрущевке

Непосредственно монтаж электропроводки можно выполнить своими руками. Ведь зная все необходимые параметры провода и количество групп, сделать это не так уж сложно.

Главное выбрать подходящий для вас способ прокладки провода. Это может быть открытый и скрытый способ.

Монтаж проводки открытым способом

Мы не будем детально останавливаться на особенностях монтажа каждым отдельным способом, они во множестве описаны в предыдущих статьях. Поговорим только о преимуществах и недостатках каждого из них.

Внешний вид открытой электропроводки

Итак:

• Согласно п. 2.1.4 ПУЭ, открытой проводкой называется электропроводка, проложенная непосредственно по элементам строительных конструкций. К ней относится монтаж проводки в плинтусах и в специальных электротехнических плинтусах.

К преимуществам открытой проводки можно отнести:

• Возможность монтажа в уже отремонтированных помещениях. Ведь установка коробов для прокладки провода не подразумевает большое количество пыльной работы и разрушения строительных конструкций.
• Высокую степень ремонтопригодности. Ведь провод, проложенный в коробах, достаточно легкодоступен и в случае неисправности, его легко можно достать или заменить.
• Ввиду отсутствия необходимости выполнения работ по штроблению стен скорость монтажа скрытой проводки достаточно высока. Поэтому для небольшой по площади квартиры все работы можно выполнить буквально за один день.

Монтаж проводки скрытым способом

Скрытой проводкой называют электропроводку, проложенную непосредственно в элементах строительных конструкций. К ней относится проводка, проложенная под стяжкой, в полостях строительных конструкций и под подвесными потолками.

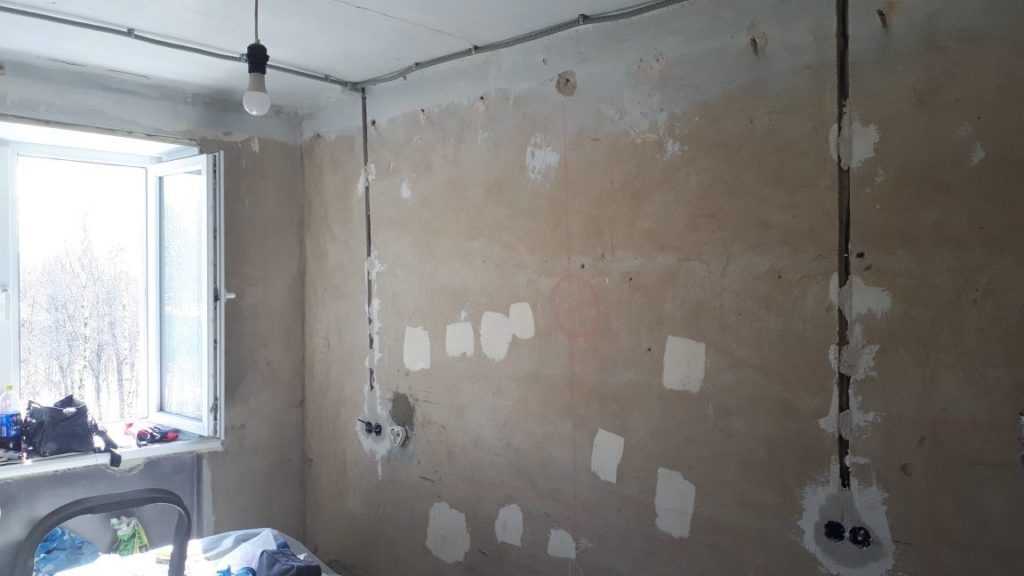

Скрытая электропроводка

К преимуществам скрытой проводки можно отнести:

• Благодаря ее скрытости от посторонних глаз, такой способ имеет более привлекательный внешний вид. При этом он не забирает и так небольшое пространство хрущевок.
• Схема электропроводки кирпичной хрущевки не предполагает использования дополнительных коробов для прокладки провода. Поэтому цена материалов значительно сокращается.
• Провод, проложенный скрытым способом, имеет более высокие параметры перегрузочной способности. Ведь кирпич или цементный раствор имеют более высокую теплопроводность в отличие от воздуха. Это позволяет лучше передавать тепло провода и снижает вероятность его перегорания.
• Требования пожарной безопасности к скрытой проводке менее жестки и не имеют массы ограничений по применению.

Вывод

При замене электропроводке самым важным этапом является правильный расчет и выбор схемы будущей электрической сети. Если оба этих элемента выполнены правильно, то многочисленные видео помогут вам правильно выполнить непосредственно монтаж.

А правильный расчет и монтаж гарантируют вам бесперебойное электроснабжение и исключат вероятность возникновения пожара в следствие короткого замыкания.

схема и этапы замены на новый

Несмотря на растущие кварталы и новостройки в столице, в большинстве городов люди по-прежнему живут в квартирах, построенных в старину. Большинство из них относятся к «хрущевкам», их часто называют «розетками». В таких домах все коммуникации, включая проводку, давно пришли в негодность и требуют обязательной замены. Поэтому мы подготовили для вас статью о том, как заменить проводку в хрущевке.

• Три причины заменить проводку
• Где искать проводку
• Как проложить новые линии
• 5 этап замены проводки в хрущевке

Три причины заменить электропроводку

О состоянии электрооборудования вспоминают только тогда, когда возникают проблемы в его работе. Большинство этих домов построено с 50-х по 80-е годы, то есть прошло более 30 лет. Итак, зачем нужно и стоит ли менять проводку в хрущевке?

1. Старая изоляция с трещинами. Срок службы изоляции кабелей с поливинилхлоридной изоляцией составляет 15-25 лет. А ведь в советское время для электропроводки применялись кабели в резиновой изоляции, да еще и с алюминиевыми жилами. Срок службы старой проводки в резиновой изоляции, в зависимости от конкретного случая, в два и более раз меньше, чем в поливинилхлоридной изоляции.
2. Алюминий и его проводимость и мягкость. Алюминий – мягкий и «текучий» металл; запрещено использовать его для домашней электропроводки более 15 последних лет. Контактные соединения алюминиевых проводов необходимо подтягивать один раз в год (в зависимости от условий эксплуатации).
3. Мощность оборудования тогда и сейчас. При проектировании электропроводки для хрущевки у потенциальных жильцов дома могла быть такая электротехника – радио, телевизор, утюг, холодильник и лампочка. Поэтому сечение ТПА было выбрано соответствующим образом. Сейчас нагрузка увеличилась, используйте уже медные кабели сечением от 2,5кв.мм для розеточных групп, что позволяет запитать на одной линии более 3кВт.

Этих причин достаточно для замены электропроводки на современную медную электропроводку, выполненную кабелем ВВГнг-LS или подобным.

Где искать электропроводку

Электропроводка в панельных домах прокладывается в специальных каналах внутри панелей. Они предусмотрены конструкцией пластин. На рисунке ниже вы видите несколько примеров типичного расположения каналов.

Вы можете заметить, что каналы расположены под углом, и не всегда вертикально или горизонтально, как принято считать. Кроме этих каналов можно прокладывать провода в балках под потолком. Эти балки напоминают бордюры, которые выступают над поверхностью стены в углу с потолочной плитой.

Для проводки требуются соединения, поэтому вам нужно найти расположение распределительных коробок. Они могут быть открытыми – немного выступать над стеной, тогда их содержимое прячется за пластиковой крышкой, а также могут быть оштукатурены.

Интересно! В однокомнатной квартире может быть только 1 распределительная коробка, которая доступна без снятия обоев.

В этом случае, чтобы найти распределительную коробку, вам придется не только брать обои, но и возможно простукивать всю стену по потолочному углу, пока не услышите характерный звук пустоты. После чего это место просто ломается. Сделайте то же самое на потолке. О том, как найти распределительную коробку, мы подробно рассказали в отдельной статье.

После того, как вы найдете все коробки и розетки, вы сможете оценить, как проложены провода. На рисунке ниже показан внешний вид канала для проводки в нижней части потолочной распределительной коробки.

Кстати, хрущевки можно разделить на два типа. К первым относятся дома с несущими наружными стенами, то есть те, в которых есть окна, а ко вторым – с несущими внутренними стенами. В любом случае бетонные плиты — это силовая конструкция, а те, что не играют несущей роли, — это ребра жесткости, об этом ниже.

Замена электропроводки в хрущевке требует хотя бы приблизительного знания того, где она может быть (где проходит кабель), а также знания типовых схем. Электрическая схема квартиры зависит от количества комнат. В целом получается следующая ситуация: в каждой жилой комнате 1 светильник и 2-4 розетки (в зависимости от площади), а в небольших комнатах около 10 кв. м. может быть даже 1 розетка.

Ниже приведены типовые решения электропроводки хрущевок.

На 1 комнатную квартиру:

На 2 комнаты:

На видео ниже наглядно показано, как найти проводку в хрущевке:

Как проложить новые линии

проводка в хрущевке – просто проложена по тем же швеллерам в плитах. Для этого к жилам старого кабеля прикручивается новый трос и натягивается. Если кабель не тянется – возможно, где-то есть замурованная распределительная коробка или розетка и кабель держится на асбесте или штукатурке – нужно найти, где он. Когда вы его сломаете, леска будет легко тянуться.

На видео ниже наглядно показано, как это сделать:

Но если вы хотите увеличить количество розеток или перенести их, возникают трудности. Не всегда есть возможность угробить опорные плиты.

Важно! Не делать горизонтальные стробоскопы. Согласно некоторым нормативным документам это запрещено, например, Постановлением Правительства Москвы от 8 февраля 2005 г. N 73-ПП “О порядке проведения реконструкции помещений в жилых домах в городе Москве” и его редакцией . Также есть информация о запрете горизонтальных ворот в плитах длиной более 3 метров. Это связано с тем, что из-за осевой нагрузки пластина может «загибаться» вдоль ворот. Поэтому приходится обходиться без стробирования.

Рассмотрим 3 варианта прокладки новых линий электропроводки в хрущевке. Проложены новые линии:

1. По этажу. Кабели проложены в гофре под стяжкой в ​​полу. Недостатком является сложность в случае обрыва кабеля – приходится забивать стяжку. О том, как провести электропроводку в полу, мы рассказали в отдельной статье.
2. В плинтусах. В продаже есть ряд плинтусов с кабель-каналами, в этом случае вам нужно будет только сделать небольшую вертикальную штробу к новой розетке. Подробнее можно узнать из статьи: как разместить в плинтусе.
3. Под подвесным или натяжным потолком, либо за другими элементами конструкций из гипсокартона. Также придется делать вертикальные штробы, но это фактически сродни наружной проводке, проложенной в гофротрубе по потолку или его углу со стеной.

Межкомнатные перегородки из кирпича, газобетона, «гонта» и других материалов можно штробить и проложить линии как угодно.

5 этапов замены проводки в хрущевке

В принципе обновление и модернизация проводки в хрущевке не имеет особых отличий от другого жилья. Мы выделили основные пять этапов, которые помогут вам определиться, с чего начать:

1. Схема. Первым делом необходимо составить схему электропроводки. Удобнее это сделать на плане квартиры. На нем нанести предполагаемое расположение всего электрооборудования и рассчитать количество розеток и светильников, с примерным значением их мощности.
2. Сечение жил. Вы можете рассчитать сечение жил проводов и кабелей вручную или с помощью нашего онлайн-калькулятора. В этом случае рассчитайте провод от счетчика до распределительной коробки с учетом максимальной нагрузки, которая будет подаваться от этой коробки с учетом всех последующих подключаемых коробок и помещений. Последнее особенно актуально для владельцев больших квартир (3-х или 4-х комнатных), где есть несколько проходных комнат, часто они соединены кабелем одна за другой через распределительные коробки.
3. Наценка. наступает этап разметки стен, где будут располагаться выключатели, розетки, бра и прочее. Это поможет в расчете длины кабелей и расчете количества электромонтажных изделий, после чего можно составить смету на электромонтаж и список покупок.
4. Поиск каналов и прокладка новых линий. Учитывая вышеизложенное, необходимо заменить старую проводку, проложить новые или подготовиться к монтажу на полу, за гипсокартонными конструкциями или в плинтусах.
5. Электропроводка и проводка. После того, как все провода займут свои места, проверьте цепь на наличие замыканий от щитка до каждой распределительной коробки, розетки, лампы. Завершающим аккордом является сборка схемы подключения вводно-распределительного электрощита всей квартиры.

Отдельно стоит рассмотреть и такой вопрос, как заземление в хрущевке. В последние годы вопросы заземления особенно актуальны, ведь из-за обилия электроприборов возрастает риск поражения электрическим током. В хрущевке всегда была двухпроводная сеть электроснабжения, или так называемая система TN-C. Поскольку самостоятельно вмешиваться в схему электроснабжения дома запрещено, вам остается только ждать, пока снабжающая компания (или управляющая организация) произведет переоборудование электросетей в вашем доме или подъезде. Отличным решением станет коллективное обращение жильцов дома.

Пока в хрущевке нет заземления, рекомендуем подключить УЗО в щитке, оно защитит от поражения током при утечке тока.

Важно! Не заземляйте радиаторы, водопроводные трубы или арматуру. Это малоэффективно, а в первых двух случаях может быть опасно для жизни вас и других жильцов.

Читайте также:

• Монтаж электропроводки в квартире
• Как выбрать УЗО
• Как собрать электрический щит

Опубликовано: 01.10.2018 Обновлено: 03.01.2019 Пока без коментариев

Замена электропроводки в квартире своими руками: видео, схема, фото

Замена электропроводки в квартире чаще всего проводится при капитальном ремонте. Необходимость смены старой линии связана с тем, что она не предназначена для современных электроприборов. При строительстве панельных домов старого образца (хрущевок и сталинских) на каждую квартиру была выделена сеть, способная выдержать нагрузку в 3 кВт, что явно недостаточно для современных бытовых нужд. Далее мы подробно рассмотрим все этапы работ по замене проводки, а также наглядную видео инструкцию, в которой подробно описан весь процесс.

• Этап 1 – Определить фронт работ
• Этап 2 – Определяемся со схемой и материалами
• Этап 3 – Демонтаж старой линии
• Этап 4 – Прокладка новой проводки
• Этап 5 — Проверка

Этап 1 – Определить фронт работ

Первое с чего нужно начать, это выяснить в управляющей компании или энергосбытовой организации увеличение выделенной мощности, так как замена проводки без увеличения выделенной мощности не решит проблему проблема выбивания машины при включении стиральной машины и электрочайника. Даже если вам отказали в увеличении выделенной мощности, все равно рассчитайте электропроводку на требуемую нагрузку и проложите трехпроводную схему на случай, если вы будете реконструировать свой дом и заменить стояк с организацией заземления в квартире.

Далее необходимо определить, следует ли полностью изменить линию или только определенные области. Тут, конечно, ваше дело, но можно с уверенностью сказать, что в постройках 60-х годов для создания электрической сети использовался небольшой отрезок алюминиевой жилы, скорее всего без заземления. Этот вариант крайне опасен и не поддается даже частичному восстановлению, поэтому лучше один раз полностью заменить проводку в квартире своими руками и быть спокойным.

Если проводники в таком состоянии, то квартирную проводку надо менять:

Также необходимо оценить свои силы и решить, будет ли замена проводки в квартире производиться самостоятельно или потребуется вызов специалиста. Там уже палка с двух концов. С одной стороны особых сложностей в разводке линии нет, а с другой стороны потребуются специальные инструменты, расчеты и определенные навыки работы с электричеством. Если вы все же хотите проверить свои силы, то мы подробно рассмотрим все этапы работы в виде пошаговой инструкции.

Сразу рекомендуем просмотреть этапы замены проводки в видео:

Наглядный пример электромонтажных работ

2 этап – Определяемся со схемой и материалами

Теперь непосредственно приступаем к расчетным работам. Для начала нужно самостоятельно составить схему электропроводки, на которой будут указаны места установки новых выключателей, розеток, распределительных коробок и мощных бытовых приборов, которые будут питаться напрямую (например, электроплиты).

Рекомендуем ознакомиться со схемой электропроводки в квартире-студии, которая предусматривает наиболее простой вариант вывода группы освещения и розеток во все комнаты. Далее, исходя из схемы, нужно рассчитать количество материалов, выбрав при этом наиболее подходящие характеристики.

Сразу следует отметить, что в квартире используется монтаж скрытой проводки, что связано со многими нюансами: электробезопасность, влияние на интерьер помещений, пожарная безопасность и т.д. При этом никто не запрещает заменить электропроводку электропроводка в квартире с открытым домом своими руками, все зависит от ваших предпочтений и сил.

Для правильной замены проводки советуем придерживаться следующих рекомендаций:

1. Кабель – медный, трехжильный, сечением не менее 2,5 мм ² для розеточной группы, 1,5 мм ² для светильников и 4 мм ² для мощных электроприборов. Рекомендуется выполнять расчет сечения кабеля для точного определения соответствующего диаметра жилы. Что касается бренда, то лучше отдать предпочтение дорогому продукту иностранной маркировки NYM. Из отечественных, которые дешевле, рекомендуем использовать ВВГ или лучше ВВГнг-LS.
2. Защитная автоматика. Без него не обойтись, ведь при замене проводки в квартире необходимо защитить проводку от утечки тока, короткого замыкания и перегрузок. Для этого используется УЗО и автоматический выключатель (или комбинированное устройство – дифавтомат). Автомат и УЗО имеют различные характеристики, которые подбираются исходя из нагрузок на линии. Например, для трехкомнатной квартиры принято устанавливать автоматы на 16А на розетки, 10А на освещение, 32А на мощную электрическую плиту. Номинал размыкающего выключателя на распределительном щите указывается в договоре электроснабжения, как ограниченный выделенной мощностью. Устройство защитного отключения установлено на значение выше, чем у машины. Из производителей рекомендуем отдать предпочтение компаниям-лидерам – ABB, Schneider Electric и Legrand.
3. Распределительные коробки для квартиры подбираются исходя из разветвления групп и сечения всех жил. Прямоугольные и квадратные ящики более вместительны, а вот круглые намного проще в установке.
4. Розетки должны быть заземлены, для защиты от детей приобретайте изделия со специальными шторками, которые предотвратят попадание внутрь посторонних предметов. Обращайте внимание на маркировку товара, чтобы розетка выдерживала токовые нагрузки, иначе в будущем не избежать проблем при подключении мощных бытовых приборов.
5. Скручивание запрещено, список разрешенных подключений приведен в ПУЭ 2.1.21 (глава 2.1 ПУЭ), мы их перечислили в следующем пункте.
6. Жилы проводов и кабелей могут быть соединены с помощью винтовых и пружинных зажимов и клеммных колодок, сваркой, пайкой, болтами, с применением опрессовки. В настоящее время одним из самых удобных и популярных видов подключения являются клеммники типа «вагон», они отлично подходят для большинства случаев и просты в использовании. Опрессовка гильзами – хороший вид соединения, но требуется специальный инструмент. Тем не менее, самое надежное соединение – это сварка и пайка, но и самое трудоемкое. Подробнее об этом вопросе вы можете прочитать в статье. https://my.electricianexp.com/ru/sposoby-soedineniya-provodov-v-raspredelitelnoj-korobke.html
7. К выключателям особых требований нет, главное, чтобы они были удобными и безопасными. Среди всех типов выключателей света популярны клавиатуры и диммеры.

Рассчитав количество всех материалов для электромонтажа и выбрав наиболее подходящие модели изделий, отправляйтесь в магазин со списком покупок, а затем приступайте к замене электропроводки в квартире.

Этап 3 – Демонтаж старой линии

Теперь можно заменить старую проводку. Для этого обязательно отключите электричество на входе в квартиру, уберите всю мешающую мебель и начните разрушать отделку стен.

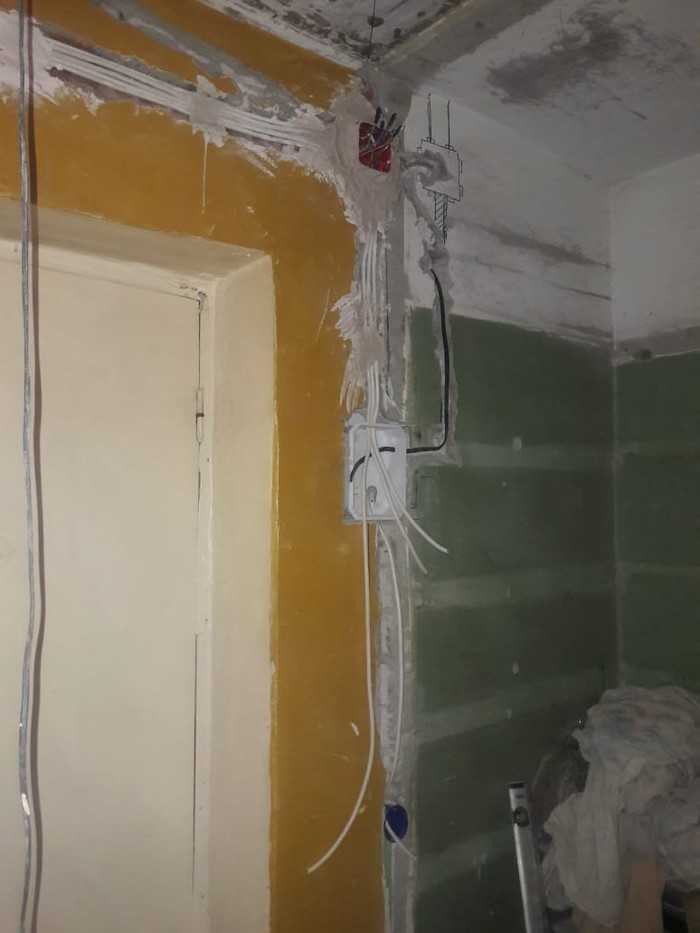

Проводка в квартире заменена распределительными коробками в каждой комнате. Эти электрические «точки» можно обнаружить по пластиковым накладкам на стене или выделяющимся контурам сквозь обои. Крышка закручивается, после чего все скрутки отсоединяются, а старый кабель аккуратно освобождается от замазанных штроб. Найти провод в стене можно и с помощью самодельного металлоискателя, который создается из подручных средств за считанные минуты.

Обращаем ваше внимание на то, что в некоторых местах линию невозможно демонтировать со стены без значительных повреждений конструкции. В этом случае можно обойтись без штробления, если отрезать проблемный участок и тщательно его утеплить, оставив в старом штробе!

Этап 4 – Прокладка новой проводки

Теперь самое главное, что вам необходимо самостоятельно заменить проводку в квартире на новую, более надежную.

Подробно останавливаться на этом этапе не будем, так как подробно монтаж электропроводки в квартире мы рассмотрели в соответствующей статье.

Когда замена квартирной проводки будет завершена, обязательно нужно сфотографировать разводку кабеля по стенам. Это сделано для того, чтобы при возникновении проблем вы легко могли найти на фото поврежденный участок.

Не спешите покрывать ворота раствором, сделать это нужно после того, как вся проводка будет проверена на работоспособность.

На видео ниже продемонстрирован пример новой проводки в квартире, после замены:

Готовая проводка

Этап 5 – Проверка

Ну и последнее, не менее важное мероприятие – прозвонка новой проводки в квартира с мультиметром. Этот прибор позволит вам определить работоспособность проводки и наличие короткого замыкания, если вы вдруг что-то подключили не так. Если прибор не показывает ошибок, значит, можно подключать готовую линию к вводному щитку и проверять работоспособность всех ламп, выключателей и розеток. О том, как выполняется прозвонка кабеля, мы рассказали в отдельной статье.

Если все элементы цепи работают, снова отключите питание и приступайте к опломбированию строб. На этом замена проводки в квартире своими руками считается завершенной. Как видите, мероприятие довольно трудоемкое и требует навыков, но все же при большом желании и внимательности можно самостоятельно провести электромонтаж.
