Как заменить реле запуска компрессора в холодильнике с верхним расположением морозильной камеры?
Прежде чем заменить реле запуска компрессора в холодильнике, внимательно изучите техническую документацию, где указано расположение контактных групп. В любом случае перед устранением неполадок нужно выполнить диагностику, чтобы установить источник (причину) проблемы, а также проверить отсутствие скрытых дефектов.
Содержание:
Шаг 1 | Шаг 4 | Шаг 7 |
Шаг 2 | Шаг 5 | |
Шаг 3 | Шаг 6 |
Шаг 1 –Необходимые инструменты
- Реле запуска компрессора
- Рабочие перчатки
- Набор гайковертов
- Отвертка для шлицев
Ремонт холодильника можно выполнить в сервисном центре, но можно попробовать свои силы и провести работы самостоятельно.
Предлагаем ознакомиться с подробной инструкцией, которая поможет заменить реле холодильника.
Необходимые инструменты:
Необходимый инвентарь вы можете приобрести у нас.
Рекомендуем найти инструкцию на вашу модель холодильника, не будет лишним, если вы с ней ознакомитесь, прежде чем приступать к работе.
Перед тем, как поменять реле в холодильнике с верхним расположением холодильной камеры, необходимо разморозить его. Кроме того, необходимо отключить холодильник от электропитания, иначе можно получить удар током. Снимите заднюю стенку, удалив винты. Не забудьте надеть перчатки перед началом работ, чтобы избежать царапин.
Шаг 2 –Отсоедините провода
Снимите реле компрессор.
Уберите фиксатор провода, который идет к реле, снимите конденсатор и демонтируйте реле. Отсоедините провода.
Шаг 3 –Возьмите в руки новое реле и установите конденсатор
Возьмите в руки новое реле и установите конденсатор. Перенесите конденсатор из старого пускового реле в новое реле запуска. Подключите новое пусковое реле с конденсатором к клеммам компрессора. Подключите провода к новому стартовому реле. Переустановите фиксатор провода так, чтобы закрепить реле запуска на компрессоре. Вытащите конденсатор из старого пускового реле. Установите конденсатор на новое реле запуска. Вставьте новое реле запуска. Подключите провода.
Шаг 4 –Проверьте работу холодильника
Вам нужно только вернуть заднюю крышку и проверить работу холодильника.
Если все нормально, установите холодильник на штатное место.
Шаг 5 –Готово
На этом замена может считаться завершенной.
Если компрессор не запускается, то стоит задуматься над другими неисправностями. Вполне может быть, что это неисправность мотора. В этом случае вам стоит купить в нашем интернет-магазине новый двигатель.
Шаг 6 –Эти товары могу Вам пригодиться
- Панели ящиков
- Полка
- Термостат
Шаг 7 –Эти товары могут Вам пригодиться
- Лампочка
- Средство для удаления жира
- Ручка двери
Итак, подведем итоги:
Чтобы заменить реле в холодильнике, нужно выполнить следующие действия:
- Отключить холодильник от электропитания, разморозить.
- Демонтировать заднюю стенку, снять фиксатор провода и вытащить конденсатор.
- Извлечь старое реле, отсоединить провода.
- Поставить конденсатор на новое реле.
- Подключить реле к компрессору, собрать холодильник в обратном порядке.
- 1. Пускозащитное реле компрессора
реле пускозащитное компрессора для холодильника, РКТ-1
525 р.
- 2. Шлицевые отвертки
отвертка шлицевая ProsKit 89110A -5.0
155 р.
- 3. Панели ящиков
панель ящика морозильной камеры холодильника Минск Атлант
295 р.
Шлицевые отвертки
отвертка шлицевая ProsKit 89110A -5.0
org/HowToTool”>
4. Полка для холодильника
полка стеклянная с обрамлением для холодильников Минск Атлант595 р.
Замена пускового реле холодильника холодильника своими руками: инструкция и видео
Каталог запчастей
- Стиральные машины
- AEG
- ARDO
- Ariston
- Asko
- Bauknecht
- Beko
- Blomberg
- Bosch
- Candy
- Electrolux
- Gorenje
- Haier
- Hansa
- IKEA
- Indesit
- Kaiser
- LG
- Miele
- Neff
- Samsung
- Siemens
- Smeg
- Vestel
- Whirlpool
- Zanussi
- Атлант
- Аксессуары
- Амортизаторы
- Барабаны и баки
- Бункеры, кюветы, лотки, дозаторы
- Вентиляторы сушки
- Датчики Аквастоп (AquaStop)
- Датчики вибрации (виброметры)
- Датчики мутности
- Датчики температуры (термостаты)
- Датчики уровня воды (прессостаты)
- Двигатели (моторы)
- Двигатели сушки
- Заливные патрубки
- Замки люка (УБЛ)
- Клапаны подачи воды (КЭН)
- Кнопки
- Конденсаторы
- Крепёж
- Крестовины барабана
- Крышки
- Люки (дверцы) в сборе
- Манжеты люка
- Микропереключатели
- Модули индикации
- Ножки
- Обода (обрамления) люка
- Панели
- Парогенераторы
- Петли для люка (дверцы)
- Подшипники барабана
- Программаторы
- Пружины бака
- Рёбра барабана
- Ремкомплекты
- Ремни привода
- Ручки и крючки люка
- Ручки переключения программ
- Сальники бака
- Сетевые фильтры (конденсаторы)
- Сетевые шнуры
- Сливные насосы (помпы)
- Сливные патрубки
- Сливные фильтры
- Смазка для сальников
- Стёкла люка
- Суппорты барабана (ступицы)
- Сушки
- Таходатчики (датчики Холла)
- ТЭН
- Улитки сливных насосов
- Шкивы барабана
- Шланги
- Шлейфы и проводка
- Щётки двигателя
- Электронные модули
- Посудомоечные машины
- AEG
- Ariston
- Asko
- Bauknecht
- Beko
- Bosch
- Candy
- Electrolux
- Gorenje
- Hansa
- IKEA
- Indesit
- Krona
- Kuppersberg
- LG
- Miele
- Neff
- Siemens
- Smeg
- Whirlpool
- Zanussi
- Аквастопы
- Аксессуары
- Актуаторы
- Бачки для соли
- Верхние крышки
- Гайки и установочные кольца
- Датчики мутности воды (аквасенсоры)
- Датчики протечки
- Датчики температуры (термостаты)
- Датчики уровня воды (прессостаты)
- Дозаторы моющего средства
- Замки
- Импеллеры (разбрызгиватели)
- Клапаны подачи воды (КЭН)
- Кнопки
- Корзины
- Корзины столовых приборов и направляющие
- Крепёж
- Крышки бачков для соли
- Лампочки подсветки
- Микропереключатели
- Модули индикации
- Ножки
- Патрубки
- Передние панели
- Петли двери
- Проводка
- Пружины двери
- Ролики для корзины
- Сетевые фильтры (конденсаторы)
- Сетевые шнуры
- Сливные насосы (помпы)
- Сливные фильтры
- Сливные шланги
- Сушки
- Теплообменники
- Трубки
- ТЭН (трубчатые электронагреватели)
- Уплотнители
- Циркуляционные насосы
- Чаши
- Электронные модули
- Электрические плиты
- ARDO
- Ariston
- Beko
- Blomberg
- Bompani
- Candy
- Darina
- EGO
- Electrolux
- Gefest
- Gorenje
- Hansa
- Indesit
- Samsung
- Whirlpool
- Zanussi
- КЭТ
- Ладога
- Лысьва
- Мечта
- Нововятка
- Электра
- ЭЛТА
- Аксессуары
- Вентиляторы
- Клеммные колодки
- Конфорки
- Лампы духовки
- Модули управления
- Переключатели мощности
- Петли духовки
- Розетки для электроплит
- Ручки
- Стёкла духовки
- Таймеры
- Терморегуляторы духовки
- ТЭН (трубчатые электронагреватели)
- Уплотнительные резинки
- Холодильники
- AEG
- Ariston
- Beko
- Bosch
- Candy
- Electrolux
- Indesit
- LG
- Nord
- Siemens
- Stinol
- Whirlpool
- Zanussi
- Атлант
- Бирюса
- Минск
- Вентиляторы
- Заслонки
- Кнопки выключатели
- Лампочки
- Ножки
- Обрамления
- Петли дверей
- Пускозащитные (пусковые) реле
- Ручки двери
- Таймеры оттайки
- Термопредохранители
- Термостаты
- ТЭН оттайки
- Уплотнители
- Щитки (панели)
- Электромагнитные клапаны
- Электронные модули
- Газовые плиты
- Ariston
- Bosch
- Gefest
- Gorenje
- Hansa
- Indesit
- Лысьва
- Нововятка
- Блоки розжига
- Газовые краны
- Жиклеры (форсунки)
- Рассекатели
- Ручки
- Термопары
- Мясорубки
- Bork
- Bosch
- Braun
- Cameron
- Kenwood
- Moulinex
- Panasonic
- Polaris
- Tefal
- Vitek
- Zelmer
- Втулки (предохранители шнека)
- Гайки
- Кнопки
- Корпуса шнека
- Лотки
- Насадки
- Ножи
- Редукторы
- Решётки (сетки)
- Толкатели
- Шестерёнки
- Шнеки
- Микроволновые печи
- Блюда (поддоны, тарелки)
- Двигатели поддона
- Крестовины
- Куплеры
- Лампы
- Магнетроны
- Предохранители
- Слюда
- Сушильные машины
- Барабаны и баки
- Бункеры, кюветы, дозаторы
- Датчики
- Двигатели
- Замки люка (УБЛ)
- Крыльчатки
- Люки (дверцы)
- Манжеты
- Насосы
- Пружины
- Ремни привода
- Ролики
- Ручки и крючки люка
- Сетевые фильтры (конденсаторы)
- Теплообменники
- ТЭН
- Фильтры
- Электронные модули
- Швейные машины
- Ремни
- Водонагреватели
- Аноды
- Клапаны
- Прокладки
- Термостаты
- ТЭН
- Кофемашины
- Аксессуары
- Датчики
- Заварочные блоки
- Кнопки
- Контейнеры
- Панели
- Приводы
- ТЭН
- Шестерни
- Электронные модули
- Пылесосы
- Двигатели
- Насосы
- Фильтры и пылесборники
- Термопоты
- ТЭН
- Аэрогрили
- ТЭН
- Аппараты шаурмы
- ТЭН
- Фритюрницы
- ТЭНы
- Блинницы
- ТЭН
- Аксессуары для ремонта
- Клеммы
- Хомуты, зажимы
Если не нашли запчасть:
Запрос запчастей
Скупка стиральных машин Скупка посудомоечных машин
org/BreadcrumbList”>Неисправности и перебои в работе холодильника, а также нехарактерный шум и потрескивающие звуки во время подключения к электросети являются верным признаком повреждения пускового реле.
При возникновении данной проблемы, необходимо осмотреть корпус и крепления реле на наличие наиболее часто возникающих проблем: подгорания контактов, заклинивания сердечника и пружины или поломки штока, поскольку данные дефекты указывают на необратимую поломку пускозащитного реле и необходимость его замены. Для того чтобы произвести ремонт, вовсе не обязательно обращаться в сервисный центр и вызывать мастера, поскольку заменить пусковое реле холодильника можно своими руками.

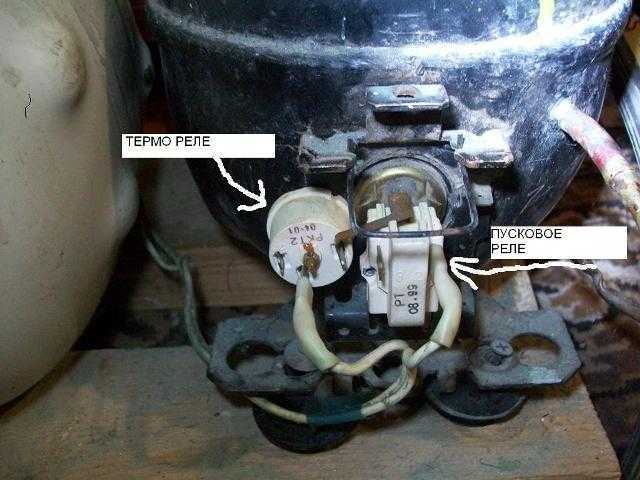

Для замены пускозащитного реле, необходимо выполнить последовательность действий:
- Во избежание травм перед началом работ нужно отключить холодильник от электрической сети, вытащив шнур электропитания из розетки.
- Для осуществления ремонта пускозащитного реле, в первую очередь необходимо выкрутить винт и открепить от задней панели шланг водоснабжения, отодвинув его в сторону, дабы не повредить.
- Следующий шаг — выкрутить винты, которые фиксируют саму панель.
- Далее необходимо снять панель и отложить её в сторону.
- С помощью пассатижей снять проволочные зажимы, которые фиксируют пускозащитное реле и пусковой конденсатор.
- После этого снять с компрессора неисправное пускозащитное реле.
- Ослабить зажим и отсоединить разъём, чтобы полностью освободить реле. С помощью мягкой ткани, пропитанной спиртом, следует очистить зажимы и контакты от грязи и пыли.
- Следующий шаг — это непосредственно замена пускового реле. Для этого необходимо переместить пусковой конденсатор со старого пускозащитного реле на новое.
- Далее нужно подключить разъём к реле.
- Аккуратно зафиксировать пускозащитное реле на компрессоре.
- Воспользовавшись пассатижами, закрепить проволочные зажимы.
- После этого осталось лишь поставить на место заднюю панель и зафиксировать её винтами.
- Вернуть шланг водоснабжения на место и закрепить его винтом.
- И последний шаг — подключить холодильник обратно к электрической сети, вставив шнур электропитания в розетку, и убедиться в том, что всё исправно работает.
Если вскоре после замены пускового реле вновь произошёл сбой в работе холодильника, то в этом случае неполадки связаны не с реле, а с работой электроцепи, и устранить их может только мастер.
Купите пускозащитное реле в интернет-магазине Самоделкин
Перейти в раздел »
Видео по замене
Поиск реле на замену — Functional Devices, Inc.
На этой неделе в рамках технического вторника мы поговорим о том, как правильно выбрать реле на замену!
Думаю, у всех нас когда-то была проблема с поиском реле на замену.
Иногда это работа, иногда это часть вашей машины, а в худшие времена это ваша любимая закуска. Это может быть время, которого вы боитесь, потому что найти замену не всегда легко, и даже когда это легко, она оказывается далеко не так хороша, как оригинал. Лично я каждый раз, когда я иду в магазин, я боюсь, что найду полку без Flamin’ Hot Cheetos и, таким образом, буду вынужден купить небрендовый продукт или взять что-то еще хуже, например, обычные Cheetos. Это случалось со мной несколько раз, и обычно это признак того, что моя неделя будет отстойной.
К счастью для всех нас, вам никогда не придется испытывать подобные чувства при поиске замены реле RIB! Реле RIB можно использовать для самых разных приложений, и эти возможные приложения для каждого реле могут перекрываться. Это означает, что, проявив немного творчества, вы можете найти замену практически чему угодно.
- Новое реле должно иметь такое же или большее количество полюсов, как исходное реле.
- Реле на замену должно иметь такой же или больший номинал контактов.
- Новое реле должно иметь то же напряжение катушки, что и оригинальное реле.
Возьмем, к примеру, замену RIB2401D и RIBU2C. RIB2401D — это реле DPDT с номиналом 10 А, а RIBU2C — два отдельных реле SPDT с номиналом 10 А в одном корпусе. Оба релейных устройства также имеют опции для катушек 24 В переменного/постоянного тока или 120 В переменного тока. Из описаний видно, что правила замены 2 и 3 соблюдены. Правило 1 заключается в параллельном соединении двух катушек в RIBU2C. Таким образом, хотя в RIBU2C конкретно не указано DPDT, его все же можно использовать как DPDT, поскольку он имеет 2 полюса. SPDT + SPDT = DPDT. Точно так же RIB2402D можно заменить на RIBh3C.
Замените RIBU1C на RIB2401B
Другой пример — замена RIBU1C на RIB2401B. Оба являются реле SPDT с вариантами катушек 120 В переменного тока и 24 В переменного/постоянного тока, что соответствует правилам 1 и 3. Однако RIB2401B имеет другой рейтинг контактов, чем RIBU1C. Решение заключается в том, что RIB2401B имеет контакт с номиналом 20 А, а не 10 А.
Это делает RIB2401B более чем подходящей заменой RIBU1C.
Замените RIB2401B на RIB01P
Наконец, давайте рассмотрим замену RIB2401B на RIB01P. Это действительно только в том случае, если вы планировали использовать катушку 120 В RIB2401B. RIB01P не имеет опции для катушки 24 В переменного/постоянного тока. Оба реле имеют номинал контактов 20 А, а у RIB01P на 1 полюс больше, чем у RIB2401B, который вам не нужно использовать. Оба реле можно использовать как реле SPDT с номиналом 10 А и катушками 120 В переменного тока.
Надеюсь, это поможет вам найти замену, когда это необходимо. Если вы не можете найти реле на замену по этим правилам, смело звоните или пишите нам в техподдержку.
Тим Мур
Тим Мур — инженер-электрик из лучшего штата Колорадо.
Он окончил Университет штата Колорадо в 2017 году и вскоре после этого переехал в Индиану, чтобы жениться на своей нынешней жене. В свободное от работы время Тим проводит большую часть времени, возвращаясь домой и жалуясь на то, что Индиана плоская.
Обязательно позвоните Тиму в службу технической поддержки. Он всегда сделает все возможное, чтобы найти решение для вас.
Статьи: 325 советов по замене предохранителей и реле
Перейти к основному содержанию
Современные автомобили оснащены более сложной электроникой, чем когда-либо прежде, а это означает, что для их правильной работы требуется больше предохранителей и реле. У вас могут возникнуть всевозможные проблемы с электричеством, если у вас перегорел предохранитель или неисправное реле. Если электроника в вашем автомобиле не работает должным образом, проверка блока предохранителей — отличное место для начала. Наша сервисная команда собрала эти пять советов, которые помогут вам узнать больше о блоке предохранителей в вашем автомобиле и о том, что делают предохранители и реле. Если вам нужна помощь специалиста, зайдите в Capitol Toyota или просто позвоните нам, чтобы поговорить с одним из наших дружелюбных технических специалистов.

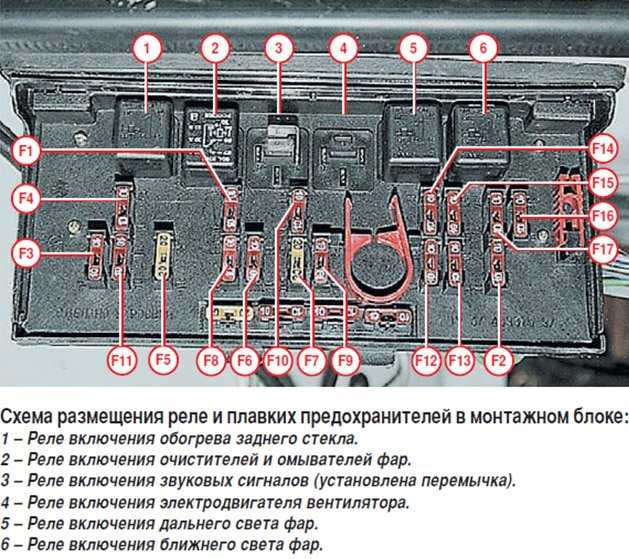

5. Предохранители и реле — что это такое?
В блоке предохранителей современного автомобиля вы найдете целую кучу разноцветных электрических предохранителей и более крупных пластиковых коробок, называемых реле.
Предохранители включены во все электрические цепи вашего автомобиля для защиты компонентов от скачков напряжения. Если через цепь протекает слишком большой ток, предохранитель перегорает, прерывая цепь и останавливая поток электричества, защищая компоненты дальше по цепи.
Реле — это дистанционные переключатели, которые размыкают или замыкают электрическую цепь. Например, для выключателя фар, который включает и выключает фары, требуется совсем немного электричества. Когда вы включаете переключатель, вместо того, чтобы подавать питание через переключатель напрямую на фары, переключатель активирует реле, посылая много энергии на фары.
4. Почему перегорают предохранители
Иногда мгновенный скачок напряжения может случайно вызвать перегорание предохранителя.
После замены предохранителя цепь восстанавливается. Однако более вероятно, что перегоревший предохранитель вызван электрической проблемой. Это может быть неисправный компонент, потребляющий слишком много энергии, короткое замыкание или замыкание на землю.
3. Замена перегоревших предохранителей
Если вы обнаружили в автомобиле проблему с электрооборудованием, например, перестали работать какие-либо компоненты, такие как стеклоочистители, фары, звуковой сигнал, электрические стеклоподъемники и двери и т. д., сначала проверьте соответствующий предохранитель. Вы можете найти схему предохранителей на крышке блока предохранителей вашего автомобиля и/или в руководстве пользователя.
Внутри предохранителя имеется небольшая полоска металла, которая плавится, если ток через предохранитель превышает определенную силу тока. Если вы заглянете внутрь и увидите, что полоска металла цела, то предохранитель не перегорел. Однако, если металлическая полоса сломана, это перегорел предохранитель.
Чтобы заменить перегоревший предохранитель, просто найдите новый предохранитель того же цвета и силы тока и вставьте его в соответствующий слот. Вы часто найдете запасные предохранители в блоке предохранителей.
2. Проверка реле
В большинстве автомобилей используется несколько идентичных реле для различных систем. Чтобы проверить реле и убедиться, что оно работает правильно, вы можете позаимствовать реле из другого места в автомобиле. Например, если ваши фары не работают, вы можете попробовать отключить реле фар и позаимствовать соответствующее реле от дворников ветрового стекла. Если фары работают со заимствованным реле на месте, вы знаете, что старое реле было сломано.
1. Дальнейшая диагностика
Поскольку предохранители перегорают, когда неисправный компонент потребляет слишком много электроэнергии, иногда замены перегоревшего предохранителя недостаточно для окончательного устранения проблемы с автомобилем. На самом деле вполне вероятно, что сменный предохранитель тоже перегорит, если основная электрическая проблема не будет решена.
