Замена светодиода в прожекторе: Ремонт светодиодных прожекторов – СамЭлектрик.ру

Диагностируем и самостоятельно ремонтируем LED прожеткора

После того, как Ваш купленный LED прожектор верой и правдой отслужил не один год, рано или поздно наступит момент, когда он сломается. Можно, конечно пойти в мастерскую, где все починят. Но стоит ли тратить деньги, если можно все сделать самостоятельно. Особенно, в случае, когда поломка «пустяковая». Чтобы определить, можно ли самостоятельно отремонтировать прожектор, необходимо провести диагностику. На основании которой и можно сделать вывод о возможном самостоятельном «препарировании».

Одна из моих статей была посвящена устройству светодиодных прожекторов. В двух словах они состоят из:

— светодиод
— драйвер
— корпус
— рассеиватель
— линза

Самыми распространенными поломками можно считать — сгорание светодиодов или драйвера. LEDs перегорают или теряют свою яркость от излишнего тепла, которое плохо от них отводится, в силу «жадности» производителя на радиаторах. Проблемы с драйвером — бич китайских прожекторов. Со своей стороны скажу, что предпочитаю все-таки именно китайских производителей. Особенно за маленькую цену. Их можно с легкостью «привести» в порядок и не тратить деньги за брэнд. Их китайских недоделок получаются вполне сносные экземпляры ( после доработки ), которые служат верой и правдой уже не один год.

Рассмотрим некоторые моменты ремонта прожекторов. Попытаемся отбраковывать светодиоды и выявить неисправности.

Светодиодный прожектор мигает. Как его отремонтировать самостоятельно

---

Характерная неисправность — мигание ( мерцание ) прожектора. Если Вы заметили, что Ваш будущий пациент с завидным постоянством стал «моргать», то тут две проблемы — или выход из строя светодиодов, либо неисправности с электронными компонентами.

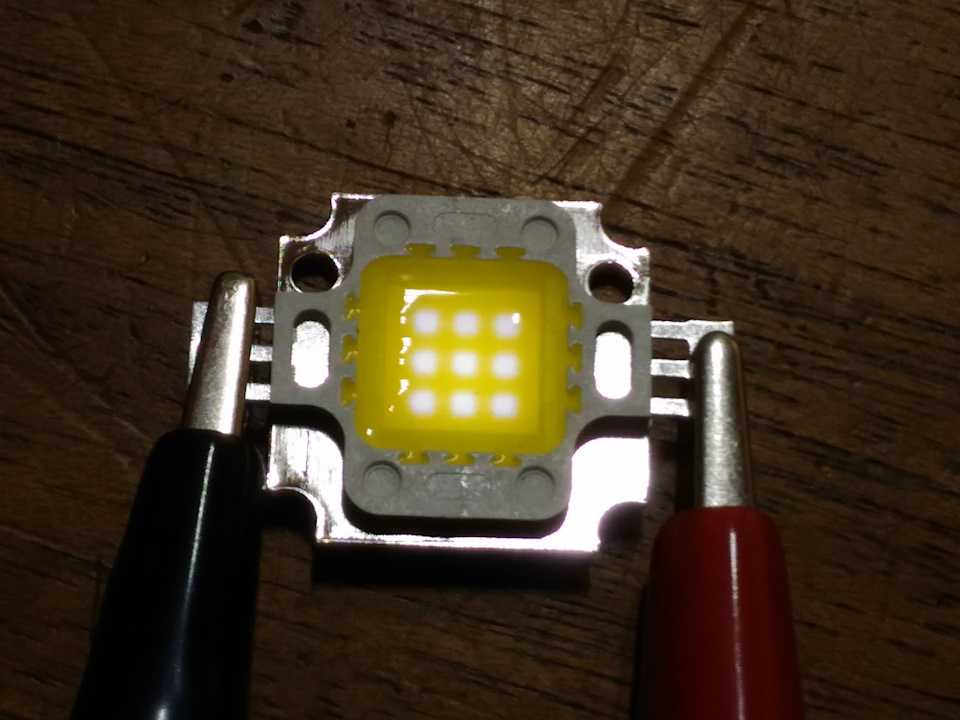

Ремонт прожектора с этой неисправностью я покажу на примере 10 Вт устройства. Где-то я уже упоминал, что 10 Вт прожекторы наиболее популярны. Светодиод — матрица, в корпусе которой интегрированы 9 одноваттных кристаллов, залитых люминофором. Кристаллы в матрице соединяются последовательно. В 10 Вт диоде имеются три линейки по три кристалла. Линейки в свою очередь соединяются параллельно и подключаются к драйверу.

Расположение кристаллов в матрице

При перегорании матрицы ( одного из диодов ) будет происходить характерное мигание. Моргание может быть хаотичным , через определенные промежутки времени. Может переставать гореть полностью вся матрица или некоторые линейки. Окунемся в устройство диода и посмотрим, почему та это происходит.



Устройство всех матриц идентично и состоит чип из алюминиевой подложки, диэлектрического слоя, кристаллов, залитых люминофором.

На картинке мы видим, что кристаллы соединяются подводами ( хорошие из золота, плохие из меди ) при интенсивном нагреве происходит отслоение нитей от диодов и матрица начинает отключаться на некоторое время. После того, как металл остынет, снова появляется контакт, пока не достигнет критического нагрева и снова происходит отключение всей или части матрицы. Это может продолжаться бесконечно долго. До тех пор, пока одна из нитей окончательно не отвалится от кристалла.

Сподручными средствами пробуем идентифицировать поломку матрицы — взять не острый предмет и в местах, где кристалл соединяется нитями не сильно надавить. Прожектор при этом должен быть включенным. Как только проблемный диод найдется, матрица начнет загораться.

Идентификация проблемной матрицы

Если определим, что неисправна матрица, то в этом случае ремонт заключается в замене чипа. Как это сделать — читайте ниже, на примере 12 В 10 Вт прожектора.

Сразу предупрежу. Если в Вашей матрице перестала гореть хотя бы одна линейка кристаллов, то такой чип надо поменять как можно быстрее. Иначе в самое ближайшее время Вы останетесь без источника света. Посмотрим, почему так происходит.

Причина увеличения тока на матрице



Соединение кристаллов в чипе — параллельно-последовательное. Для примера опять же возьму 10 Вт светодиод. Пусть он питается драйвером с постоянным током 300 мА. Т.о. на каждую работающую линейку приходится по 100 мА. При перегорании одного из кристаллов в линейке — она перестает работать. Две другие ПОКА будут гореть, но не долго. Драйвер — существо железное и не понимает, что одна из линеек «поломалася»))) и продолжает выдавать 300 мА. Но в этом случае заявленный ток распространяется только на две работающие линейки. Это не много ни мало 150 мА. Такой ток дает возможность сильнее нагреваться диодам. Нарушаются условия технической эксплуатации, что приводит к быстрой «кончине» светодиода.

Ремонтируем LED прожектор 12 В 10 Вт

---

Ранее я упоминал, что очень люблю китайские поделки в виде прожекторов. По большей части потому, что мне их приносят пачками. Кто-то хочет отремонтировать, но узнав, во сколько обойдется ремонт — оставляют их мне. Другие просто дарят. А мне только это и нужно)))

Вернее нужны только корпуса, которые после некоторых доделок-переделок, превращаются в качественные прожектора.

Не все китайские прожектора плохие. Есть много производителей, которые выпускают очень достойную продукцию. Причем по цене и качеству на много дешевле и лучше многих именитых брэндов. Много интересного материала попадается на Ali. Но там нужно хорошо разбираться, чтобы приобрести не откровенный хлам, а нужный экземпляр.

На примере таковых и разберу возможность ремонта прожекторов на светодиодах. Для начала обязательно нужно разобраться, на какое напряжение рассчитан Ваш светильник. Не редки случаи, когда китайцы сами толком не представляют, что отправляют. И в Ваших руках может оказаться 12 В 10 Вт прожектор, вместо 220 В. Не поленитесь и разберите светильник. Если уж лень, то хотя бы посмотрите на питающий кабель. Если он двух жильный, то этот прожектор рассчитан на постоянное напряжение, если 3-х жильный то переменное. 12 В имеют окраску проводов черную и красную. При переменном напряжении окраска может быть любой.

Как отличить китайские прожекторы на разное напряжение

1 из 2

Изначально возьмем за аксиому, что у нас вышел из строя чип. В этом случае ремонт светодиодного прожектора не составит никаких проблем. Вам просто нужно заменить сгоревший на новый. Естественно, его надо сначала купить.)

1. Откручиваем крепежные болты стекла у прожектора
2. Снимаем стекло
3. Снимаем рассеиватель
4 Отпаиваем светодиод
5. Припаиваем светодиод

Для более полного понимания всего происходящего — смотрите фотографии.

Замена светодиодной матрицы в прожекторе

1 из 4

Перед монтажом 10W led — не перепутайте полярность.

Есть еще одна проблема у китайских прожекторов — проводники. Их сечение просто ничтожно мало. Я сразу их меняю на более мощные, не забыв при этом о дополнительной изоляции. рано или поздно тепло от диода даст о себе знать. Поэтому лучше лишний раз перестраховаться.

В принципе, здесь я показал наиболее распространенные поломки, которые можно самостоятельно отремонтировать.

Вид китайского прожектора

1 из 2

Китайские «инженеры» не особо отличаются дизайнерскими способностями, поэтому прямоугольный вид прожекторов — самый распространенный. Можно конечно встретить и круглые, овальные и т.п. но редко. Не зависимо от конструкции, сгоревшие светодиоды в прожекторах на 20W, 30W, 50W, 100W, 150W и др., рассчитанные на любое напряжение, можно заменить аналогичным способом, который описан выше.

Видео — как ремонтировать прожектора на SMD светодиодах

---

Если у Вас диоды — матрицы, то заменить их не составит  большого труда. А если Ваш прожектор создан на основе SMD диодов? Это задача будет посложнее. Для того, чтобы отремонтировать такой источник света ( заменить светодиод ) нужно выполнить следующие шаги:

1. Поиск сгоревшего диода
2. Выпаивание
3. Припаивание нового

На первый взгляд все легко и просто. Но это только на первый взгляд. На самом деле SMD чипы поменять на плате не так просто, из-за того, что они сами по себе очень мелкие, да и технологический процесс пайки таких чипов — не из легких. Более наглядно о том, как ремонтировать SMD прожекторы, замена чипов SMD можно в этом видео.

Как заменить светодиод в прожекторе

Несмотря на то, что светодиодная техника является очень надежной, она не может быть идеальной и иногда выходит из строя. Особенно, если вы решили сильно сэкономить и приобрели один из самых дешевых прожекторов. Так что же делать, если ваш светодиодный прожектор мерцает и мигает , или и того хуже — перестал работать вообще, а ваша гарантия на купленное изделие закончилась, либо и не начиналась вовсе. Вполне возможно, что вы приобрели не сертифицированный товар в надежном магазине с хорошей репутацией, а на свой страх и риск заказали максимально бюджетный светодиодный прожектор напрямую из Китая, посредством Алиэкспресс к примеру?

Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

• Ремонт светодиодного прожектора
• Ремонт светодиодных прожекторов, запчасти к светодиодным прожекторам
• Светодиодные прожектора и вопросы связанные с ними
• Ремонт светодиодного прожектора 50 w своими руками
• Как починить светодиодный прожектор своими руками?
• Ремонтируем светодиодный прожектор своими руками.
• Ремонт светодиодного прожектора
• Почему светодиодный прожектор светится в выключенном состоянии выключателя
• Ремонт светодиодного прожектора своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Ремонт светодиодного (LED) прожектора.

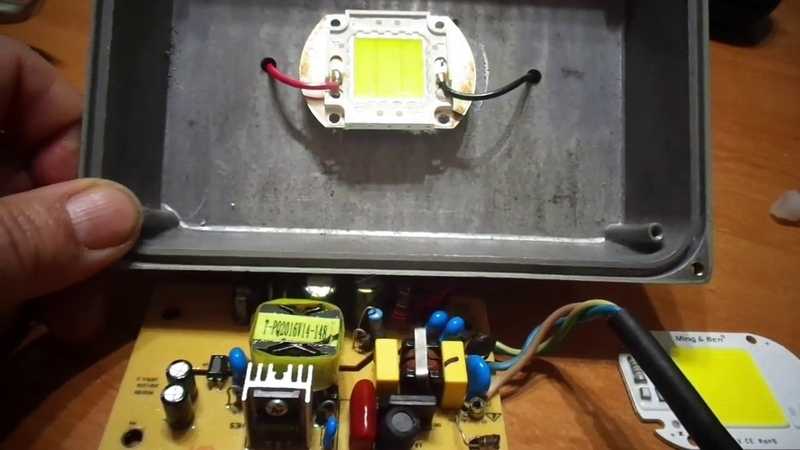

Ремонт светодиодного прожектора

Светодиодный прожектор. Теория и практика ремонта своими руками. Светодиодные прожектора сегодня — весьма популярная вещь. Но, как и любая электроника, прожектора сравнительно часто ломаются. Вся теория по устройству светодиодных прожекторов и терминология изложена в предыдущей статье , а здесь — практика для домашних умельцев.

Первым делом, надо убедиться, что питание В на драйвер подается. Это Азы. Для того, чтобы проверить драйвер без светодиода вхолостую, без нагрузки , достаточно просто подать на его вход В. На выходе должно появиться постоянное напряжение, по значению чуть большее, чем верхний предел, указанный на блоке. Например, если на блоке драйвера указан диапазон В, то при включении его вхолостую напряжение на выходе будет примерно 40В. Естественно, не до бесконечности, а до некоторого верхнего предела.

Дело в том, что встречаются исправные блоки, которые при включении вхолостую, без нагрузки, или вообще не запустятся, или будут выдавать непонятно что. Предлагаю подключить к выходу светодиодного драйвера нагрузочный резистор, чтобы обеспечить ему нужный режим работы.

Как подобрать резистор — по закону дядюшки Ома, глядя на то, что написано на драйвере. LED — драйвер 20 Вт. Стабильный выходной ток мА, напряжение В. Выбираем из ряда сопротивлений: 39, 43, 47, 51, 56 Ом.

Мощность должна быть соответственная. Но если взять 5 Вт, то на несколько секунд для проверки его хватит. Выход драйвера, как правило, гальванически развязан от сети В. Однако, следует быть осторожным — в дешевых схемах трансформатора может не быть!

Если при подключении нужного резистора напряжение на выходе — в указанных пределах, делаем вывод, что светодиодный драйвер исправен. Для проверки можно использовать лабораторный блок питания, примерно такой. Подаем напряжение заведомо меньшее, чем номинал.

Контролируем ток. Светодиодная матрица должна загореться. Контролируем ток дальше и аккуратно повышаем напряжение так, чтобы ток достиг номинала.

Матрица будет гореть полной яркостью. Бывают ситуации, когда имеется светодиодный чип, но его мощность, ток и напряжение неизвестны. Соответственно, его затруднительно купить, а если он исправен, то непонятно, как подобрать адаптер.

Для меня это было большой проблемой, пока я не разобрался. Делюсь с вами, как по внешнему виды светодиодной сборки определить, на какое она напряжение, мощность и ток. На самом деле — 9 Вт, но это в пределах погрешности. Дало в том, что в светодиодных матрицах прожекторов используются диоды мощностью 1 Вт. Ток таких диодов равен … мА.

Естественно, всё это примерно, в пределах погрешности, но на практике работает точно. В данной матрице 9 диодов включены последовательно, ток у них один мА , а напряжение 3 Вольта. Для таких матриц нужен драйвер с током мА, напряжением примерно 27В обычно от 20 до 36В. Мощность одного такого диода, как я говорил, около 9 Вт, но в маркетинговых целях этот прожектор будет на мощность 10 Вт.

Одна полоска — это навскидку 30 Вольт, ток мА. Две полоски, соединенные параллельно — напряжение 30 В, ток в два раза больше, мА. Немного другое дело с светодиодными модулями на основе дискретных диодов. По моим подсчетам, там один диод, как правило, имеет мощность 0,5 Вт. Вот пример матрицы GT, установленной в прожекторе 50 Вт:. Светодиодный прожектор Navigator, 50 вт. Светодиодный модуль GT — 90 дискретных диодов. Если, по моим предположениям, мощность таких диодов — 0,5 Вт, то мощность всего модуля должна быть 45 Вт.

Схема его будет такой же, 9 линеек по 10 диодов с общим напряжением около 30 В. Рабочий ток одного диода — … мА, общий ток модуля — … В статье про Устройство прожекторов я давал фото платы невлагозащищенной на основе этой микросхемы, ещё раз:.

Плата GTF. Вид со стороны пайки. Информация по схемам драйверов и ещё немного по ремонту вынесена в отдельную статью! При замене светодиодной матрицы хитростей особых нет, но нужно обратить внимание на следующие вещи. Обратная сторона светодиодной матрицы, на которую наносится теплопроводная паста при монтаже. При ремонте светодиодного модуля, состоящего из дискретных диодов, прежде всего нужно обратить внимание на целостность пайки.

А потом уже проверять каждый диод подачей на него напряжения 2,3 — 2,8 В. Но если вы занимаетесь ремонтом на постоянной основе, то лучше поискать там, где дешевле. Рекомендую это делать на известном сайте АлиЭкспресс.

Спасибо за схему, давно искал но было всё не то. Сколько ставил матрицы с алиэкспресс, все сгорели примерно через месяц. Причина тому -плохое качество самим матриц. Например матрица на 50 ватт, ток потребления 1. Но температура на матрице, установлено в прожектор достигает 93 градуса, что критично. Результат плачевный уже через месяц. Для лечения убавляю ток до 0. А мы купили недавно прожектор, всё зашито в одном чипе, нет отдельного драйвера.

Брал только потому, что не хотелось лишних проблем с поломками драйвера. Прожекторы гланзен кажется,но точно не помню. Похоже так, есть же RGB светодиоды со встроенным чипом, который плавно переключает три цвета. На вид и по размерам обычный двух выводной белый светодиод.

Вот к примеру ledpremium. Вот еще, Светодиодная техника развивается динамично. Такое решение позволяет отказаться от стабилизации входного тока питания. Светодиод сам выполняет эту операцию. Входное напряжение данного светодиода V, что позволяет использовать к их к примеру в автомобильных фарах.

Почему бы и нет. Стабилитрон должен быть мощным, и включаться последовательно со светодиодной матрицей. Драйвера еще не приходилось ремонтировать, поэтому хотел узнать, горит-ли что-либо в схеме драйвера при сгорании предохранителя?

По работе приходится часто сталкивать с сгоревшими электронными балластами. В них как правило горят транзисторы и их обвязка, хотя и в обвязке стоят резисторы-предохранители для защиты транзисторов. Кажется что предохранитель сгорает не всегда! Как правило, транзисторы, и диодные мосты.

Ещё, при скачках напряжения, может сгореть микросхема. В общем такие устройства как на первой схеме нужно самому дорабатывать, ставить варисторы как на второй схеме или супрессоры и …обязательно предохранитель, а то было на работе, нашел пару приборов терморегулятор и реле времени с выгоревшими варисторами и ИБП, то есть защита стояла, а предохранителей внутри нету.

Видимо производителями рассчитано на внешний предохранитель или автомат чтобы внутрь не лазили! Регулирую ток удалением резистора в обвязке микросхемы, обычно ограничиваюсь одним, мощность падает с 50 до 30 ватт, у каждой матрицы по разному падает ток потребления. Все китайские прожектора живут меньше года. Если хотите светильник с реальным сроком службы 10 и более лет то он будет дороже китайского раза в два, но и проживет дольше китайского раз в Как пример хороших прожекторов вот эти по ссылке:.

Я монтажник, ставлю только их когда заказчик требует качество. Стоят такие на объектах уже по четыре года, за все время один перегорел в первую неделю работы, по гарантии отремонтировали.

Есть и бюджетный вариант светильников,светят не плохо, по продолжительности более года полёт нормальный , возвратов нет по гарантии, производитель фирмы , эра, гаусс, вартон чуть подороже были но и они уже подешевели.

Продаю их у себяв магазине не один год, по замерам хороший диод или матрица должны ггреться не более 60 градусов при заявленной мощности. Простой способ проверки : беру резик и подаю заявленную напругу и замеряю ток и напругу потреб-я. С али сколько не заказывал не одна матрица не соотв-т своим параметры и не какой теплоотвод их не спасает,.

Схемы LED-драйверов вынес в отдельную статью, которая участвует в Конкурсе. Вопрос к уважаемым знатокам светодиодной техники: недавно перегорела светодиодная матрица в ваттном прожекторе. И смогу ли я поставить на этот драйвер матрицу меньшей мощности, например 20 ватт?

Ремонт светодиодных прожекторов, запчасти к светодиодным прожекторам

Одним из современных видов светодиодных источников света для уличного освещения является светодиодный прожектор. Электрическая схема светодиодного прожектора принципиально не отличается от схемы светодиодной лампы. Основное отличие заключается в их конструкции, так как требуется обеспечить работоспособность в широком диапазоне температур в условиях осадков. Поэтому ремонт прожекторов своими руками мало чем отличается от ремонта светодиодных ламп и даже проще, так как не возникает трудностей при разборке. Для получения доступа к драйверу и светодиодам прожектора достаточно отвинтить всего несколько винтов. При внешнем осмотре сразу была обнаружена неисправность у одного из них — частичное отслоение защитного слоя и наличие темного пятна на светоизлучающей поверхности светодиодной матрицы. Надежда на ремонт прожектора с неисправной светодиодной матрицей сразу исчезла, так как стоимость такого светодиодного излучателя обычно превышает половину стоимости прожектора.

В LED прожекторе две основные детали – матрица (источник в радиоэлектронике, то ремонт (замена драйвера и/или матрицы).

Светодиодные прожектора и вопросы связанные с ними

Руководство как из сломанного блока питания и ещё нескольких деталей за час-два можно сделать полезную вещь – светодиодный прожектор 50 ватт. Наверняка у многих из вас, как и у меня скопилось несколько не работающих блоков питания, также уже давно лежат десяти ваттные светодиодные матрицы. Наконец пришло время им соединится. Можно просто набрать 14мкф любых пленочных на мин вольт. Я приклеиваю светодиоды на супер клей цианокрилат, как ни странно но теплопроводность у него отличная и держится намертво, только в случае замены конечно придется попотеть но мы же заложили большой запас мощности, по этому это нам не грозит. Стоимость светодиодов на ebay примерно руб, а светодиодный прожектор у нас в магазине примерно в 10 раз дороже. Просто уменьшится мощность, если потрудишься и посмотришь видео, то там при первом включении стоял только 12 мкф, мощность была 48 ватт, и я добавил ещё 2,2мкф чтобы превысить 50вт. Так что чем меньше С1 тем меньше мощность. Мне этот прожектор будет нужен редко, и для меня легче потратить час-два времени чтобы сделать здесь и сейчас чем платить и ждать месяц. Ничего там опасного нет, на конденсаторах в сумме 80 вольт получилось замерил , сами конденсаторы два по итого вольт.

Ремонт светодиодного прожектора 50 w своими руками

Светодиодный прожектор. Теория и практика ремонта своими руками. Светодиодные прожектора сегодня — весьма популярная вещь. Но, как и любая электроника, прожектора сравнительно часто ломаются. Вся теория по устройству светодиодных прожекторов и терминология изложена в предыдущей статье , а здесь — практика для домашних умельцев.

Светодиодные прожектора сегодня — весьма популярная вещь.

Как починить светодиодный прожектор своими руками?

Подробно: ремонт светодиодного прожектора 50 w своими руками от настоящего мастера для сайта olenord. Хотя светодиодная техника в том числе прожекторы отличается повышенной надежностью, она тоже иногда выходит из строя. Ремонт светодиодных прожекторов позволяет устранить большинство неисправностей, когда нужно восстановить работоспособность устройства. Ремонтные работы актуальны не только, когда устройство светит недостаточно ярко, но также в случае, если оно полностью перестало работать. Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты.

Ремонтируем светодиодный прожектор своими руками.

В прошлой заметке я писал, как выбрать светодиодный прожектор, который легко поддается ремонту. И теперь в нем будем заменять сам светодиод, тем более, что есть повод – у меня как раз вышел из строя прожектор под навесом уже ночь, а он не светит :. Снимаем прожектор и начинаем ремонт. Отвинчиваем винты и снимаем рамку:. И сталкиваемся с проблемой – защитное стекло приклеено на герметик. Берем нож и аккуратно по периметру его обрезаем.

Что делать при неисправности led-прожектора. Для его замены необходимо будет разобрать светодиодный прожектор и выяснить.

Ремонт светодиодного прожектора

Современная миниатюризация позволяет разместить на этой же плате и SMD элементы драйвера преобразователя сетевого напряжения В в постоянное напряжение питания сборки светодиодов. Такое решение в разы удешевляет конечный продукт. В моем случае ремонт получил символическую цену, а его простота позволяет не задумываться в поиске причин неисправности. Диагностика внешним осмотром не выявила конкретной поломки.

Почему светодиодный прожектор светится в выключенном состоянии выключателя

Сайт помогает найти что-нибудь интересное в огромном ассортименте магазинов и сделать удачную покупку. Если Вы купили что-то полезное, то, пожалуйста, поделитесь информацией с другими. Также у нас есть DIY сообщество , где приветствуются обзоры вещей, сделанных своими руками. Продолжаем обслуживать старый хьюлет. Внедряю в павербанк. Зарегистрироваться Логин или эл.

Для изготовления отражателя важно определиться не только с его размерами.

Ремонт светодиодного прожектора своими руками

Хотя светодиодная техника в том числе прожекторы отличается повышенной надежностью, она тоже иногда выходит из строя. Ремонт светодиодных прожекторов позволяет устранить большинство неисправностей, когда нужно восстановить работоспособность устройства. Ремонтные работы актуальны не только, когда устройство светит недостаточно ярко, но также в случае, если оно полностью перестало работать. Прожектор функционирует благодаря слаженным действиям нескольких его компонентов, в том числе оптики, источника электропитания, драйверов и теплоотводящих устройств. Во внутренней части корпуса расположены световые диоды, а также небольшие по размеру электронные компоненты. Источник электропитания подает напряжение на светодиоды, где происходит трансформация тока в световой поток.

Область использования и классификация. Осветительные – предназначены для освещения дворов, улиц, автомобильных дорог, тротуаров. Ландшафтные — являются элементом декорации и применяются в качестве подсветки парков, скверов, зеленых зон на дачах и муниципальных учреждений.
