Замер напряжения: Как измерить напряжение в розетке мультиметром?

Измерение напряжения: 3 используемых прибора, примеры

Тусклый свет от приборов освещения или отказ стиральной машины выполнять свои функциональные обязанности свидетельствует о возможном падении питающего напряжения ниже нормы. В таких случаях необходимо произвести измерение напряжения, что позволит определить его соответствие заданному номиналу электрической сети.

Такая же процедура производится при ремонте электронных приборов, где измеряется падение напряжения на радиодеталях и отдельных участках цепи. Данная процедура выполняется довольно легко, но без понимания физики процесса и особенностей проведения замеров, человек рискует не только повредить дорогостоящее оборудование, но и получить электротравму, поэтому далее мы рассмотрим основные принципы измерения.

Используемые приборы

В каждом доме прибор учета электроэнергии находится в состоянии постоянного измерения переменного напряжения, но крайне редко эти данные где-либо отображаются. Некоторые из них подключаются напрямую, другие через измерительные трансформаторы.

В практических целях для измерения уровня напряжения могут применяться:

• Вольтметры;
• Мультиметры
• Осциллографы.

Вольтметр представляют собой устройство для проверки разности потенциалов. На практике могут встречаться как цифровые, так и аналоговые вольтметры, на которых измеряемое напряжение отображается на дисплее или посредством отклонения стрелки на циферблате соответственно.

Важными параметрами при выборе как электронного, так и стрелочного вольтметра являются единицы измерений (мВ, В, кВ), рабочий диапазон и класс точности. Однако сфера их применения ограничена и применяется, чаще всего, для лабораторных исследований, поскольку в бытовых и производственных нуждах содержать один прибор для измерения одной электрической величины нецелесообразно.

Мультиметр или цифровой тестер является более универсальным прибором, который может работать с несколькими  параметрами: электрическим током, сопротивлением, частотой, температурой, напряжением и т. д. Для измерения напряжения мультиметр переключается в режим вольтметра, щупы подключаются к соответствующим разъемам. Конструктивно встречаются и цифровые и аналоговые модели, в некоторых из них можно переключать диапазон измерений, выбирать род тока, в других мультиметрах все эти величины могут подбираться автоматически.

Осциллограф – это довольно сложный прибор для измерения разности потенциалов, так как в нем на цифровом или аналоговом дисплее выводится кривая измеряемой величины. При  этом можно растянуть или сократить диапазон частот, чтобы рассмотреть форму импульсных напряжений, длительность импульсов, нарастание и провалы в кривой функции. Поэтому осциллограф для измерения напряжения применяется в электрических цепях и приборах высокой точности, при изготовлении и проверке радиодеталей и т.д. Мало кто держит дома осциллограф из-за высокой стоимости и сложности выполнения операций.

Измерение напряжения в сети

Чтобы правильно выполнить измерение напряжения необходимо четко представлять принцип и объект исследования. Поэтому следует отметить, что напряжение представляет собой такую электрическую величину, которая показывает разность заряда между двумя электрическими точками. К примеру, если в одной точке заряд составит +35 В, а в другой +310 В, то разница между этими точками составит 310 – 35 = 275 В, это и будет напряжение. Соответственно измерение напряжения может производиться только относительно чего-то, поэтому используются сразу две точки.

Рис. 1. Схема измерения напряжения

Если говорить о падении напряжения на каком-либо объекте или участке цепи, то измерение напряжения проводиться относительно концов прибора или цепи, точек подключения и т.д. При этом важно учитывать, что цифровой вольтметр или мультиметр в режиме измерения считается бесконечным сопротивлением или разрывом в цепи.

Падение напряжения возможно только при условии протекания тока, поэтому подключение вольтметров последовательно с измеряемым объектом недопустимо, так как через него перестанет протекать ток. Аналоговый или электронный вольтметр должен подключаться только параллельно по отношению к измеряемому сигналу.

С практической точки зрения следует заметить, что аналоговые модели измерительных приборов имеют входное сопротивление равное 10 – 20 кОм, а современные мультиметры могут похвастаться 1МОм. Так как через сопротивление на входе в измерительное устройство может протекать ток утечки, этот делитель напряжения будет обуславливать снижение точности измерений. Поэтому чем ближе сопротивление на входе к бесконечности, тем более точный прибор вы используете.

Важно отметить, что замеры производятся под напряжением, из-за чего присутствует угроза поражения электротоком. Поэтому важно соблюдать элементарные меры предосторожности. Далее рассмотрим порядок выполнения измерения для постоянного и переменного напряжения.

Постоянного тока

Рис. 2. Измерение напряжения постоянного тока

Для цепи постоянного тока расмотрим порядок измерения напряжения при помощи цифрового мультиметра. Для этого:

1. Переведите переключатель мультиметра в положение для постоянного напряжения. На панели обозначается латинской буквой V со значком « = », знаками «+ и – », также может обозначаться аббревиатурой DC.
2. Выберете нужный предел измерения, который будет максимально приближен к предполагаемому номиналу, но выше измеряемого.
3. Установите щупы в соответствующие разъемы – черный к выводу COM, красный к выводу V.
4. Приложите щупы мультиметра  сразу к двум точкам – красный к плюсу, черный к минусу. Если вы заранее не знаете положение потенциалов, и показание прибора имеет отрицательное значение, нужно просто поменять полярность подключения.

На дисплее вы увидите показания вольтметра, если значение слишком малое, переключите ручку на меньший предел измерений. Прикладывая щупы, создавайте хорошее усилие, чтобы избежать большого переходного сопротивления, иначе они внесут ощутимую погрешность измерений.

Переменного тока

Рис. 3. Измерение переменного напряжения

В цепи переменного тока бытовой цепи важно учитывать ее опасность из-за номинала в 220/380 В. Поэтому при невозможности подключения мультиметра непосредственно в процессе эксплуатации, его присоединение должно выполняться при отключенном напряжении при помощи «крокодилов».

В остальном процесс измерения идентичен:

1. Переключите ручку мультиметра в положение для измерения переменного напряжения. На панели оно обозначается как  V со значком «~» или аббревиатурой AC.
2. Установите ручкой деление на нужный предел по принципу ближайшего большего потенциала относительно измеряемого номинала.
3. Выполните подключение щупов к соответствующим выводам: черный к выводу COM, красный к выводу V.
4. Подключите измерительный прибор к нужному устройству, заметьте, что полярность щупов здесь значения не имеет.

На дисплее у вас отобразится действующее значение разности потенциалов, именно оно и является основным для всех расчетов. Но, помимо этого существует и амплитудное значение, которое больше действующего на √2 раз или 1,41 раза.

Реальные примеры измерения напряжения

Наиболее простым примером измерения напряжения в бытовых условиях является пальчиковая батарейка. В ней вам необходимо приложить черный щуп к выводу «– », а красный к выводу « + », позицию переключателя установить на 2 В постоянного напряжения.

Рис. 4. Пример измерения напряжения на батарейке

Если показания для батарейки 1,5 В будут в пределах от 1,6 до 1,2 В, то такой источник питания считается пригодным для всего оборудования, в случае снижения значений до 1 – 0,7 В, от батарейки будут запускаться импульсные устройства, к примеру, часы. Если вольтметр покажет 0,6 В и менее, разряд достиг критического значения.

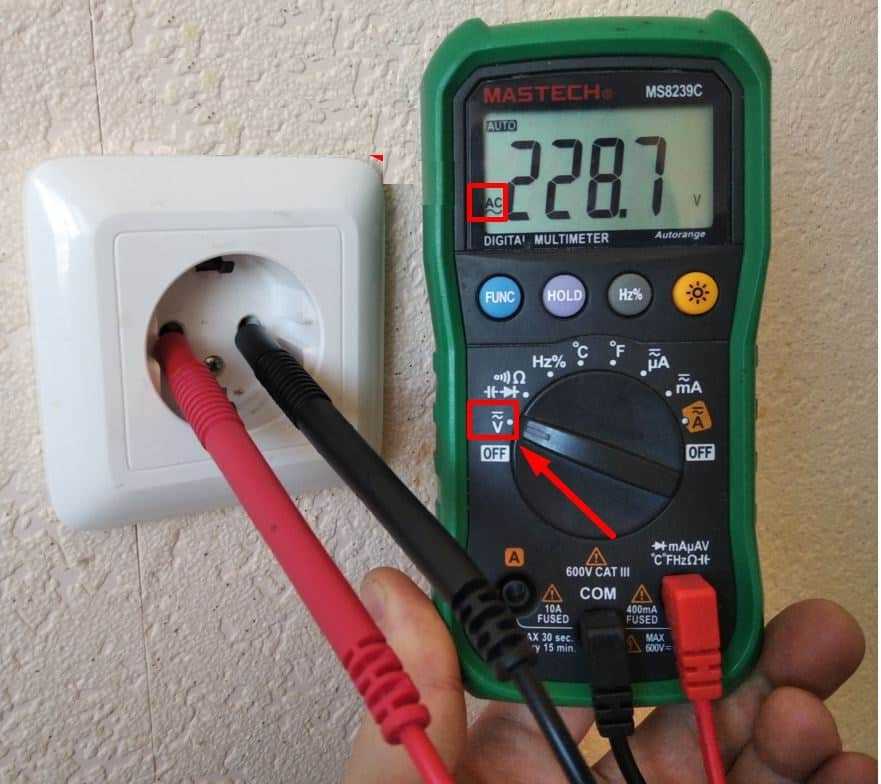

При измерении разности потенциалов в бытовой сети, вам следует коснуться щупами контактов розетки. Так как изолированная часть щупа имеет ограничительное кольцо, за которым расположен длинный стержень, вы можете безопасно проникнуть в розетку, не рискуя прикоснуться к токоведущим элементам. Допустимыми считаются отклонения от номинала на 10%, то есть от 198 до 142 В.

Также можно замерить разность потенциалов на выходе автомобильного аккумулятора или на другом элементе цепи электрической проводки. Для этого черный щуп мультиметра устанавливается на «– » клемму аккумулятора, а красный на « + » клемму.

Если аккумулятор заряжен, то показания вольтметра должны находиться в пределах от 12 до 14 В, но встречаются модели и с большим разбросом. Такое измерение позволяет диагностировать различные причины неполадок.

Видео по теме

Измерение мультиметром – 10 глупых ошибок при замерах напряжения, тока, сопротивления.

Портативный цифровой комбинированный измерительный прибор или коротко – мультиметр, на сегодняшний день имеется практически в каждом доме.

Благо цена на простейшие модели (350р-1000р), которых за глаза хватает для бытового использования, позволяет приобрести его без серьезного урезания семейного бюджета.

Порой фантазии людей по использованию мультиметра выходят далеко за рамки простого измерения тока или напряжения 😊

При этом вовсе не обязательно быть радиолюбителем, чтобы научиться пользоваться данной коробочкой.

Однако любители в отличие от радиомастеров зачастую совершают такие глупые ошибки, которые могут привести не только к выходу из строя девайса, но и закончиться возгоранием этой маленькой штучки.

Как избежать этого, давайте разбираться в данной статье.

Ошибка №1 – Измерение тока в розетке

Как измерить силу тока в розетке и узнать, действительно ли она соответствует своим заявленным характеристикам (6А или 16А)? Типа воткнул щупы, а прибор тебе Амперы показывает.

Ответ – никак. Единственное, что можно измерить в розетке мультиметром – это переменное напряжение.

Никогда не вставляйте щупы в гнезда розетки, установив переключатель режимов в положение “замер тока”!

Да, иногда мультиметром проверяют в розетке целостность цепи или наличие КЗ в эл.проводке, путем прозвонки и проверки сопротивления приходящего кабеля.

Но для этого в эл.щитке должен быть отключен не только автомат розеток, но и вводной выключатель.

Во всех остальных случаях “сколько тока в розетке” вы не узнаете. Разве что проверите насколько хорошо работает защита в вашей эл.щитовой.

Вот наглядные последствия таких измерений на кончиках щупов, которые были вставлены в розетку для проверки силы тока. Ток оказался сильнее 😊

А это последствия внутри самого мультиметра.

Обратите особое внимание — большинство дешевых китайских мультиметров вообще не измеряют переменный ток! Об этом говорят надписи на корпусе.

Возле разъемов для щупов, где написано 200мА и 10А нарисован значок прямой (-) или прерывистой пунктирной (. . .) линии. Он обозначает, что данный мультиметр может измерять только ПОСТОЯННЫЙ ИЛИ ПУЛЬСИРУЮЩИЙ ТОК (от батарейки, аккумулятора, блока питания и т. п.)

О розетках и бытовых приборах здесь и речи быть не может! «Переменка» обозначается волнистой линией ( ~ ).

Ошибка №2 – Заряд батарейки

Все современные мультиметры имеют внутри корпуса элемент питания, не важно какой именно – крону на 9V, пальчиковые батарейки или круглые “таблетки”.

Важно, чтобы вы знали, что если эта самая батарейка будет сильно разряжена, то прибор начнет безбожно врать и его погрешность составит десятки процентов в меньшую или большую сторону.

Поэтому, если показания на табло у вас вызывают сомнения, не нужно грешить на тестер и ругать дешевую китайскую продукцию, попробуйте просто заменить батарейку.

Есть приборы, которые прямо на табло показывают уровень заряда встроенного элемента питания.

Емкость пальчиковых или мизинчиковых батареек без мультиметра можно проверить тестом на прыгучесть.

Круглые таблетки проверяются светодиодами.

А вот для кроны понадобится уже другой мультиметр.

Ошибка №3 – Измерение без отключения из розетки

Прежде чем проводить какие-либо замеры мультиметром проверьте, отключили ли вы измеряемое оборудование от сети 220В (за исключением проверки схем в режиме вольтметра).

То же самое относится и к девайсам, питаемым от источника постоянного напряжения 12/24V. Казалось бы, вполне логичное правило и все его исполняют 😎

Однако здесь есть один подвох. Обратите внимание, что в этом случае всегда нужно именно вытаскивать вилку из розетки, а не просто щелкать встроенным переключателем на переноске или самом приборе.

Дело в том, что такой выключатель зачастую разрывает не два провода (фаза и ноль), а всего один. Это касается удлинителей с двухполюсными (они более узкие), а не четырехполюсными выключателями.

И тут все будет зависеть, каким образом вы вставили вилку от переноски или сетевого фильтра в розетку. При одном положении будет разрываться фаза, а при другом – ноль!

Как вы понимаете, во втором случае фаза по-прежнему будет присутствовать на приборе, не зависимо от того, щелкнули вы выключателем на удлинителе или нет.

Ошибка №4 – Выбор неправильного диапазона

Что будет, если перепутать и замерить мультиметром напряжение в режиме силы тока? Как уже говорилось выше — ничего хорошего.

Объясняем физику процесса. Дело в том, что когда вы вставляете щупы в розетку, вы фактически через мультиметр соединяете фазу с нолем.

Чтобы не спровоцировать при этом КЗ, тестер должен иметь большое внутреннее сопротивление. Это как раз и достигается переключением прибора в положение “замер напряжения” и установкой щупов в правильные гнезда.

На практике R-мультиметра в этом положении может составить десятки мегаом. При замерах тока все совсем наоборот. Мультиметр в этом случае подключается последовательно нагрузке.

Ток, который начинает течь через тестер не должен искажаться и остаться таким же, каким он был бы и без мультиметра. Поэтому в режиме замера силы тока внутреннее сопротивление мультиметра очень мало.

Если в таком положении попытаться измерить напряжение, то это все равно что закоротить между собой фазный провод с нулевым.

Когда щупы находятся в разъемах COM и mA, сработает встроенный предохранитель.

А вот при нахождении второго щупа в разъеме 10А, все закончится гораздо печальнее. В самых дешевых китайских моделях, типа DT830B в этом положении у мультиметра вообще нет никакой защиты. Между гнездами COM и 10А стоит шунт!

Также будьте внимательны при измерениях переменного (АСV) и постоянного напряжения (DCV). Очень многие ставят переключатель вроде бы на вольты, но не замечают, что это постоянка (DCV).

После чего суют щупы в розетку.

Поэтому перед любыми измерениями десять раз перепроверяйте положение колесика режимов и куда вставлены сами щупы.

А еще распространенная ошибка новичков — колесико ставится вроде бы правильно, но в итоге, из-за плохо различимой риски на переключателе, оказывается развернутым на 180 градусов.

Даже опытные мастера советуют дополнительно маркировать эту риску сразу после покупки прибора.

Именно из-за этого некоторые производители начали делать переключатели с зеркальной шкалой, дабы 100% исключить эту ошибку.

Приборы с автовыбором и минимальным набором кнопок тоже не всегда спасают.

В более дорогих моделях мультиметров гнезда под щупы при неправильном выборе переключателя автоматически закрываются защитными шторками. Например, у HoldPeak HP890CN.

Если щупы уже стоят там, где не нужно, то вы просто не сможете провернуть колесико в неправильные режимы (защита от дурака). Подробнее

Ошибка №5 – Замер силы тока двигателя

Можно ли измерить ток двигателя мультиметром? Можно, но при этом надо знать определенные нюансы.

Во-первых, мультиметр должен поддерживать режим замера переменного тока. Проверяйте это по надписям на корпусе девайса.

Возле значка в Амперах должна быть волнистая линия, а на табло высвечиваться надпись АС.

Во-вторых, любой асинхронный двигатель в момент пуска потребляет ток в 5-7 раз больше своих номинальных значений. Поэтому ориентироваться только по данным бирки двигателя никогда нельзя.

Замеряемый ток в момент пуска окажется гораздо больше, чем максимальный предел мультиметра (обычно max 10А). Хорошо, если прибор покажет значение OL (Over Limit) или 1. (единицу с точкой).

Это означает превышение предела. В худших ситуациях прибор может выйти из строя.

Что же делать?

Можете воспользоваться однополюсным автоматическим выключателем, встроенным последовательно в цепь питания по одной из фаз. Мультиметр подключается параллельно ему.

В момент пуска весь ток первоначально пойдет через автомат. Когда двигатель разгонится и выйдет на заданный режим, автомат отключается (производится дешунтирование).

Номинальный ток меняет свой путь и начинает уже течь через мультиметр, на котором и фиксируются истинные показания.

Также можно воспользоваться дополнительными девайсами. Называются они clamp adaptor.

Подключаете через щупы такой внешний разъемчик и превращаете свой мультиметр в полноценные токоизмерительные клещи с возможностью измерения тока до 600А! Подробнее

Как переменного, так и постоянного.

Ошибка №6 – Измерение больших токов

На всех мультиметрах для измерения тока есть два положения щупов:

• замер до 200мА

• замер от 200мА до 10А

Так вот, нельзя измерять токи более 200мА в первом положении. В этом случае вы либо испортите прибор, либо у вас перегорит встроенный предохранитель.

Как узнать, защищен ваш прибор предохранителем или нет, не вскрывая его? Об этом говорит надпись “FUSED” на корпусе возле разъема.

Обратите внимание, замер тока от 0,2А до 10А на китайских мультиметрах, как правило ничем не защищается. О чем говорит уже другая надпись – UNFUSED.

Поэтому работать на этих величинах с мультиметром нужно с особой осторожностью. Как уже говорилось выше, 10-Амперная клемма подключена напрямую к токовому шунту (резистору низкого сопротивления).

Вы его увидите, если разберете мультиметр с обратной стороны.

Замер тока фактически и происходит путем измерения падения напряжения на этом шунтирующем резисторе.

И в какое бы положение вы не ставили крутилку режимов, схема шунта от этого не меняется.

То есть, клемма 10А постоянно сидит на нем и цепь не разрывается. Именно поэтому после измерения тока всегда нужно вытаскивать щуп из этой клеммы и не оставлять его там во избежание ошибок.

В более дорогих мультиметрах (тот же UNIT) разъем 10А уже защищен отдельным предохранителем.

Все измерения тока всегда нужно начинать с “максимального положения щупов” (до 10А).

И только получив предварительный результат, и поняв, что ток меньше 200мА, можно со спокойной совестью переставлять щуп в другой разъем, а переключатель в другое положение.

Ошибка №7 – Продолжительность замеров

Ток в пределах до 10А нельзя измерять более 10 секунд. Даже китайцы делают об этом предупреждающую надпись на корпусе.

Очень часто такие токи появляются при проверке работоспособности батареек. Батарейка через мультиметр замыкается накоротко и контролируется ее ток.

Токоизмерительный шунт при измерениях больших величин сильно разогревается и может перегореть.

И вообще запомните – мультиметры не предназначены для длительного мониторинга измеряемых величин. Все замеры с их помощью делаются кратковременно.

Приложил щупы, увидел показания, убрал. Нельзя мультиметром непрерывно контролировать ток или напряжение наподобие стационарных приборов.

В сети при отключении-включении оборудования зачастую происходят коммутационные перенапряжения. Кратковременный импульс от них иногда может достигать нескольких киловольт.

Мультиметры, не имеющие никакой защиты от таких импульсов, просто выйдут из строя при первой же серьезной коммутации.

Ошибка №8 – Переключения в момент замера

Переключать колесико пределов измерений прямо во время замеров категорически запрещено.

Именно из-за таких коммутаций чаще всего и горят дорожки в районе переключателя.

Чтобы прибор перевести в другое положение, щупы (или по крайней мере один щуп) нужно отсоединить от измеряемого объекта.

Чаще всего такая ошибка наблюдается, когда на щупах одеты “крокодильчики”.

Руки у вас при этом освобождаются и автоматически тянутся к переключалке.

Ошибка №9 – Замер сопротивления

Очень часто при помощи мультиметра нам нужно узнать какое сопротивление имеет тот или иной элемент схемы, участок цепи или какой-то прибор. Делается это в режиме замера сопротивления (Ом, милиОм, микроОм и т.д.).

При таком замере никогда не касайтесь кончиков щупов голыми руками!

Наше тело имеет собственное сопротивление (доходит до 10кОм), и оно в этом случае будет вносить погрешность в результаты замеров.

То же самое относится к замерам сопротивления внутри схем, без выпаивания элементов. Сопротивление соседних деталей может существенно исказить данные.

Также погрешность может давать сам дешевый прибор и его тонюсенькие провода с щупами. Это случается при замерах с маленькими сопротивлениями.

Вот например, результаты тестирования сопротивления малой величины (3 Ом) хорошим мультиметром.

А вот это результат того же сопротивления на дешевом DT830B.

Чтобы получить более точный результат на дешевых моделях, всегда перед замером соединяйте провода щупов между собой и смотрите показания на табло.

Именно эти цифры вам придется отнять при последующих измерениях с другими деталями и элементами цепи.

Ошибка №10 – Тестирование светодиодов

К сожалению, с помощью обычных китайских мультиметров (особенно с пальчиковыми батарейками) невозможно корректно проверить, так называемые белые светодиоды.

С красными, зелеными такой проблемы нет. Тестируют их обычно в режиме “проверка диодов”.

У светодиодов разного цвета прямое падение напряжения отличается. Самое большое значение имеют как раз белые светодиоды (3-3,5V), а мультиметр на щупах выдает порядка 2,8V.

Загорится светодиод или нет, дело случая и качества прибора.

Кроме того, подобные мультиметры просто не способны выдать токи более 10мА. А большинство белых светодиодов имеют токи в несколько раз больше.

Все это приводит к тому, что вы просто забракуете и выбросите вполне себе исправные светодиоды.

Инструкция по работе с мультиметрами

Так как же правильно измерять мультиметром спросите вы? А вот так.

Данный видеоролик с отличной подачей информацией и визуальным рядом, является одной из лучших инструкцией на ютубе по работе с этими маленькими умными коробочками.

Посмотрите, не пожалеете.

Измерение напряжения постоянного тока (DC)



При измерении напряжения следует учитывать такие аспекты, как измерение высокого напряжения, контуры заземления, синфазное напряжение и топологии изоляции.



Высоковольтные измерения и изоляция



При измерении более высоких напряжений необходимо учитывать множество вопросов. При определении системы сбора данных первый вопрос, который вы должны задать, — будет ли система безопасной. Выполнение высоковольтных измерений может быть опасным для вашего оборудования, тестируемого устройства и даже для вас и ваших коллег. Чтобы обеспечить безопасность вашей системы, вы должны обеспечить изолирующий барьер между пользователем и опасным напряжением с помощью изолированных измерительных устройств.



Изоляция , средства физического и электрического разделения двух частей измерительного устройства, которые можно разделить на электрическую и защитную изоляцию. Электрическая изоляция относится к устранению путей заземления между двумя электрическими системами. Обеспечив гальваническую развязку, вы можете разорвать контуры заземления, увеличить диапазон синфазных сигналов системы сбора данных и сместить опорный уровень сигнала на единую системную землю. Защитная изоляция ссылается на стандарты, содержащие особые требования к изоляции людей от контакта с опасным напряжением. Он также характеризует способность электрической системы предотвращать передачу высокого напряжения и переходных напряжений через ее границу на другие электрические системы, с которыми может контактировать пользователь.



Включение изоляции в систему сбора данных имеет три основные функции: предотвращение контуров заземления, подавление синфазного напряжения и обеспечение безопасности.



Узнайте больше об измерениях высокого напряжения и изоляции.





Контуры заземления

Контуры заземления являются наиболее распространенным источником шума в приложениях сбора данных. Они возникают, когда две соединенные клеммы в цепи имеют разные потенциалы земли, что приводит к протеканию тока между двумя точками. Местное заземление вашей системы может быть на несколько вольт выше или ниже уровня земли ближайшего здания, а близлежащие удары молнии могут увеличить разницу до нескольких сотен или тысяч вольт. Это дополнительное напряжение само по себе может вызвать значительную ошибку в измерении, но вызывающий его ток может также связывать напряжения в близлежащих проводах. Эти ошибки могут проявляться в виде переходных процессов или периодических сигналов. Например, если контур заземления образован линиями электропередач переменного тока с частотой 60 Гц, нежелательный сигнал переменного тока появляется при измерении в виде периодической ошибки напряжения.



При наличии контура заземления измеренное напряжение , ΔV _m , представляет собой сумму напряжения сигнала, Vs, и разности потенциалов, ΔV _g , которая существует между землей источника сигнала и заземление измерительной системы, как показано на рис. 6. Этот потенциал обычно не является уровнем постоянного тока; таким образом, результатом является зашумленная измерительная система, часто показывающая в показаниях частотные составляющие сети 60 Гц.





Рис. 3. Заземленный источник сигнала, измеренный с помощью системы заземления, включает контуры заземления использовать изолированное измерительное оборудование. Использование изолированного оборудования устраняет путь между землей источника сигнала и измерительным устройством, тем самым предотвращая протекание тока между несколькими точками заземления.





Синфазное напряжение

Идеальная дифференциальная измерительная система реагирует только на разность потенциалов между двумя ее клеммами, входами (+) и (-). Дифференциальное напряжение на паре цепей является полезным сигналом, однако может существовать нежелательный сигнал, общий для обеих сторон пары дифференциальных цепей. Это напряжение известно как синфазное напряжение . Идеальная дифференциальная измерительная система полностью отбрасывает синфазное напряжение, а не измеряет его. Однако практические устройства имеют несколько ограничений, описываемых такими параметрами, как диапазон синфазного напряжения и коэффициент подавления синфазного сигнала (CMRR), которые ограничивают возможность подавления синфазного напряжения.



Диапазон синфазного напряжения определяется как максимально допустимый размах напряжения на каждом входе относительно земли измерительной системы. Нарушение этого ограничения приводит не только к ошибке измерения, но и к возможному повреждению компонентов устройства.



Коэффициент подавления синфазных сигналов описывает способность измерительной системы подавлять синфазные напряжения. Усилители с более высокими коэффициентами подавления синфазных сигналов более эффективны при подавлении синфазных напряжений.



В неизолированной дифференциальной измерительной системе в цепи между входом и выходом все еще существует электрический путь. Поэтому электрические характеристики усилителя ограничивают уровень синфазного сигнала, который можно подать на вход. При использовании изолирующих усилителей устраняется токопроводящий электрический путь, а коэффициент подавления синфазных сигналов резко увеличивается.





Топологии изоляции

Важно понимать топологию изоляции устройства при настройке измерительной системы. Различные топологии имеют несколько связанных с ними соображений стоимости и скорости. Двумя распространенными топологиями являются канал-канал и банк.





Межканальная

Наиболее надежной топологией изоляции является межканальная изоляция . В этой топологии каждый канал индивидуально изолирован друг от друга и от других неизолированных компонентов системы. Кроме того, каждый канал имеет свой изолированный источник питания.

Что касается скорости, то есть несколько архитектур на выбор. Использование разделительного усилителя с аналого-цифровым преобразователем (АЦП) на канал обычно быстрее, поскольку вы можете получить доступ ко всем каналам параллельно. Более экономичная, но более медленная архитектура включает мультиплексирование каждого изолированного входного канала в один АЦП.

Другой метод обеспечения межканальной изоляции заключается в использовании общего изолированного источника питания для всех каналов. В этом случае синфазный диапазон усилителей ограничен шинами питания этого источника питания, если только вы не используете входные аттенюаторы.



Банк

Другая топология изоляции включает объединение или группировку нескольких каналов вместе для совместного использования одного изолирующего усилителя. В этой топологии разность синфазных напряжений между каналами ограничена, но синфазное напряжение между банком каналов и неизолированной частью измерительной системы может быть большим. Отдельные каналы не изолированы, но банки каналов изолированы от других берегов и от земли. Эта топология является более дешевым решением по изоляции, поскольку в этой конструкции используется один изолирующий усилитель и источник питания.

Измерения напряжения. Испытания и измерения

Испытания и измерения

Напряжения обычно измеряют, помещая измерительный прибор параллельно измеряемый компонент или цепь (нагрузка). Измерительный прибор должен иметь бесконечный входной импеданс (сопротивление), чтобы он не поглощал энергию от проверяемой цепи и, следовательно, измерить истинное напряжение. точность измерения напряжения зависит от полного импеданса измерительное устройство по сравнению с измеряемой нагрузкой. Когда входное сопротивление измерительного прибора в 10 раз больше измеряемой нагрузки, ошибка обычно допустима. Если эта ошибка недопустима, более высокий вход следует использовать прибор для измерения импеданса.

Метод мультиметра

Обычный элемент контрольно-измерительного оборудования — мультиметр. Мультиметр содержит схема, которая позволяет использовать его как вольтметр, амперметр, или омметр. Обычно оно способно измерение как переменного, так и постоянного напряжения до нескольких сотен вольт. Большинство мультиметры имеют высокое входное сопротивление и вряд ли нарушить проверяемую цепь.

Очевидным недостатком аналогового мультиметра является присущий низкая точность, связанная с движениями счетчика (движущимися стрелками), которые используется в мультиметре. При выполнении измерений любым аналоговым мультиметром вы должны знать о неточностях, вызванных параллаксом. Параллакс определяется как кажущееся смещение положения объекта из-за различия двух точек зрения. В случае метров, это означает, что позиция указателя метра будет казаться на разное положение на шкале в зависимости от угла, под которым счетчик просматривается.

Аналоговый мультиметр.

Цифровой мультиметр во многих случаях обеспечивает точность около ±0,1%. Они отображают показания в числовом виде. Эти дисплеи прямого считывания устранить проблему параллакса, уменьшить ошибку и увеличить скорость измерения. Данные с этих счетчиков в цифровом формате также могут обрабатываться компьютерами, принтеры и записывающее оборудование. Цифровые мультиметры обычно компактны. и легкий; многие поставляются с перезаряжаемыми батареями, что делает их идеальными для портативное использование в полевых условиях.

Цифровой мультиметр.

Верхние частотные ограничения цифровых мультиметров обычно варьируются от 1 кГц до до более 1 МГц, в зависимости от модели. Их верхние частотные ограничения могут, однако его можно значительно расширить за счет использования дополнительных радиочастотных датчиков. Когда вы выполняете Измерения напряжения переменного тока с помощью цифрового мультиметра, помните, что они Устройства индикации RMS .

Метод осциллографа

Измерение напряжения можно произвести с помощью осциллографа. Осциллографы имеют высокое входное сопротивление и обычно не нагружает тестируемую цепь. Однако осциллографы в первую очередь предназначены для наблюдения за формой сигнала и обычно менее точны, чем другое испытательное оборудование, используемое для измерять постоянное или переменное напряжение.

Осциллограф.

Измерять постоянное напряжение осциллографом удобно только при определенных условиях. обстоятельства; например, когда другие измерения выполняются на одно и то же оборудование с осциллографом или мультиметром. нет в наличии. Неоспоримым преимуществом осциллографа является его способность следить за уровнем пульсаций переменного напряжения на постоянном напряжении. Эта особенность делает осциллограф незаменимый помощник при поиске и устранении неисправностей источников питания постоянного тока с чрезмерная пульсация, вызванная неисправностью компонента.

Основным преимуществом использования осциллографа для измерения напряжения переменного тока является то, что форму волны можно наблюдать; следовательно, ошибки измерения сложного пика напряжения сведены к минимуму.

Если измеряемое напряжение велико и не может быть уменьшено до полезного значения цепями ослабления внутри осциллографа, внешним резистивным или можно использовать емкостный делитель напряжения. Такие делители напряжения часто снабжены испытательными комплектами осциллографов и называются высоковольтными пробниками . Когда измеряется напряжение импульсов или других сложных сигналов, Выбранный высоковольтный датчик должен быть сконструирован таким образом, чтобы не искажать измеряемое значение. сигнал. Большинство пробников имеют регулируемые (компенсирующие) конденсаторы, которые используются для настройки симметрии отображаемой формы сигнала. Вы настраиваете пробник, контролируя либо выходной сигнал калибратора осциллограф или заведомо хороший сигнал и регулировка пробника для симметричного отображать.

При использовании осциллографа для измерения напряжения переменного тока убедитесь, что верхнее частотный диапазон осциллографа не превышен; иначе неточно значения будут отображаться.
