Измерение сопротивления заземления мультиметром – как измерить значение тестером

В перечень обязательных мероприятий, проводимых для обеспечения безопасности работы электрооборудования, входит такая процедура, как измерение сопротивления заземления. Контрольный анализ выполняется несколькими способами и требует наличия у специалиста определенных инструментов. Целью проведения замеров выступает сравнение фактических показателей защитного контура с параметрами действующих нормативов.

Причины и периодичность проведения замеров

Проводиться замер заземления должен регулярно. Необходимость в выполнении данного вида анализа обуславливается подверженностью комплектующих системы разрушениям. Провоцирующими факторами могут выступать как естественные причины, так и действия третьих лиц.

К наиболее частым причинам, вызывающим изменения показателей работы контура, относятся:

• повышенная влажность местности – под воздействием влаги ухудшаются контакты в местах соприкосновения металлических элементов;
• оседание и обрушение грунта – зачастую наблюдается в засушливый период года;
• изнашивание проводников и других частей конструкции – происходит с течением времени, характеризуется изменениями толщины провода или повреждением металлических поверхностей элементов.

Периодичность, в соответствии с которой необходимо осуществлять измерение сопротивления заземления, регламентируется требованиями ПУЭ. Согласно нормативам, снятие показаний должно выполняться в ходе плановых обследований, пусковых испытаний и в процессе внеочередных проверок.

Установленные нормативами сроки выполнения контрольных замеров и особенности их проведения

Выполняться проверка контура заземления может исключительно уполномоченными лицами, обладающими соответствующим разрешением. Результаты проведенных измерений заносятся в протокол, вместе с которым владельцу здания предоставляется акт приемки. Данные документы служат основанием для запуска объекта в эксплуатацию – и обязательно должны быть переданы представителям энергетической службы.

Образец протокола испытаний сопротивления заземления

Способы проведения измерений

Выполнять замер сопротивления заземления допускается любыми способами, соответствующими нормативам. Наиболее часто для подобных целей применяют методы мультиметра, амперметра-вольтметра либо используют специализированные приборы. Каждый из способов обладает своими особенностями и отличается спецификой действий.

Применение метода мультиметра

Измерение заземления мультиметром является самым распространенным методом в диагностике систем электроснабжения. Возникает вопрос: как измерить сопротивление заземления мультиметром? Необходимо сначала узнать, какие элементы входят в систему заземления.

Какие особенности

В вопросе, как замерить заземление мультиметром, есть следующие особенности:

1. Необходимо понимать, что мультиметр измеряет только сопротивление. А для измерения проводимости и напряжения необходимо использовать соответствующие приборы. В данном случае для этого подойдет вольтметр и омметр.
2.  Необходимо знать, что сопротивление проводника в среднем составляет от 100 до 200 Ом.
3. Измерение сопротивления проводника необходимо производить при напряжении более 500 Вольт. Измерение мультиметром сопротивления в цепи с напряжением менее 500 Вольт может привести к выходу из строя прибора.
4. Измерение сопротивления заземления при помощи мультиметра должно проводиться совместно с подключением прибора к заземляющему устройству.
5. Измерение сопротивления контура заземления можно проводить только на стадии приемки в эксплуатацию.

Измерение контура заземления необходимо проводить в трехфазных сетях. При подключении к однофазной сети необходимо проводить измерение тока утечки. Для измерения сопротивления контура заземления в однофазной системе необходимо подключить мультиметр в режим измерения тока, а затем произвести замер в двух точках контура. Значения сопротивления между двумя точками контура должны быть равны. Если эти значения не равны, то контур заземления требует ремонта.

Что учесть

Перед тем, как измерить сопротивление заземления мультиметром необходимо учесть:

1. Мультиметр не должен быть перегружен (не должен иметь предел измерения до 10 Мом).
2. На мультиметре должен стоять нулевой режим измерения.
3. В мультиметре не должно быть выставлено более высокое значение силы тока (от 200 мА или более).
4. Перед измерением не должны быть подключены какие-либо нагрузки.
5. Перед замером сопротивления заземления необходимо отсоединить все провода от заземляющего контура.

Для замера сопротивления необходимо подключить мультиметр к клеммам заземления и измерять сопротивление. Сопротивление должно быть в пределах от 1 до 100 кОм. Если сопротивление будет менее 1 Ом, то это означает, что контур заземления неисправен и необходимо его заменить. Если сопротивление будет более 100 кОм, то возможно из-за утечки на землю замыкание и тогда необходимо определить есть ли утечка на землю в данном месте. Также, перед тем, как замерить сопротивление заземления мультиметром, необходимо проверить целостность заземляющего провода. Для этого следует измерить сопротивление петли фаза – ноль мультиметром. Если оно равно 0 Ом или менее, то проблема в заземляющем проводе. Заменить провод или установить перемычку между фазой и нулем. Если же сопротивление равно 0 Мом или более, то можно сделать вывод, что заземление в норме. Далее следует замерить напряжение на зажимах заземления. В нормальном состоянии оно должно быть от 0 до 30 В.

Какие требования

Прежде чем определиться, как замерить заземление мультиметром в частном доме, необходимо учесть требования к замеру:

1. Заземляющий проводник должен быть подключен к контуру заземления.
2. Заземление должно быть выполнено на металлических конструкциях.
3. В качестве заземляющего проводника нельзя использовать другие металлические конструкции.
4.  Заземление на металлических трубах должно быть изолировано от остального контура.
5.  Заземление не должно иметь соединений с другими металлическими конструкциями.
6. В качестве заземления не может быть использован водопровод или другие трубы.

Результаты в омах станут показателями сопротивления заземления. Если результат измерения превышает 10 Ом, то это говорит о том, что в устройстве есть проблемы. Это может быть связано с неполадками в системе, поломкой оборудования или нарушением правил монтажа.

Как проверить сопротивление контура заземления мультиметром? Перед проверкой необходимо подготовить мультиметр к работе. Нужно убедиться, что прибор включен и в нем есть функция измерения сопротивления. Затем нужно установить переключатель на функцию «З», а затем на «Ом». Теперь можно приступать к измерению. При измерении сопротивления заземляющих систем, в первую очередь, измеряется сопротивление растеканию тока. Это значение будет отображено на дисплее прибора. Оно зависит от длины заземлителя, его сечения и площади поперечного сечения. Чтобы определить сопротивление заземления, нужно измерить два значения. Первое — сопротивление растекания. Второе — сопротивление грунта. Для этого нужно измерить расстояние между точками с измеренным сопротивлением растекания и с сопротивлением грунта и вычислить среднее значение. Чтобы заземление замерить тестером нужно подключить его к клеммам, расположенным на задней панели. Подсоединяются зажимы, которые называют «крокодил».

Перед измерением необходимо проверить, чтобы клеммы были чистыми, так как грязь и пыль могут исказить показания. Если сопротивление меньше, чем указано в паспорте, то это может значить, что нарушена конструкция или неправильно проведены работы по заземлению. Если показатель выше, то может быть нарушена изоляция.

Схема измерения сопротивления мультиметром

Представленный на схеме вариант заземления представляет собой резистор, обладающий двумя выводами. На практике второй вывод обычно располагается глубоко в грунте, что исключает возможность измерить разность значений между ними. Для облегчения задачи к схеме добавляется дополнительная нагрузка. В реальной жизни это может быть обычный электрический прибор – к примеру, электрочайник.

При мощности чайника в 2кВт и сопротивлении в 27 Ом в процессе подключения прибора через грунт и фазу наблюдается падение в цепи показателей тока и напряжения. В ходе измерений на участке чайника напряжение U составляет 180 В. Следовательно, величина общего напряжения на всем участке получается 220 – 180 = 40 В.

Мультиметр

Измерение мультиметром

Чтобы ответить на вопрос «как замерить сопротивление заземления тестером» необходимо знать, что сопротивление заземляющего устройства, измеренное в любой точке, не должно превышать 4 Ом. Это требование обусловлено тем, что при нормальном режиме работы электроустановки заземлитель не оказывает вредного воздействия на организм человека. В случае пробоя изоляции на корпус электрооборудования и замыкания фазы на заземленный корпус напряжение на нем будет больше рабочего напряжения электроустановки. Измерение мультиметром является наиболее простым и доступным для каждого способа и метода измерения, но он не дает точной информации о сопротивлении заземляющего контура. Поэтому для определения сопротивления заземлителя используется метод амперметра и вольтметра.  Это один из самых точных методов определения сопротивления заземления, который позволяет определить величину сопротивления, которая может меняться в зависимости от состояния грунта.

Для определения величины сопротивления заземления измерительным прибором необходимо иметь исправный заземляющий контур. При измерении сопротивления изоляции обмоток трансформаторов тока и напряжения сопротивление изоляции измеряют между токоведущими частями и землей. Сопротивление изоляции определяют на трансформаторах тока, установленных на релейных и блочных щитах управления, и на трансформаторах напряжения, расположенных на распределительных устройствах (РУ) 6 – 10 кВ.

При измерении изоляции между обмотками и заземляющим устройством, сопротивление заземляющего контура должно быть не менее 0,5 Мом. Так как в процессе измерений напряжение между обмоткой и заземлением может достигать 1000 В, к измеряемому контуру должен быть подведен заземляющий проводник, соединенный с шиной заземления РУ. Сопротивление заземляющего контура измеряют в соответствии с требованиями ПУЭ. Погрешность измерения не должна превышать 10% от измеряемой величины.

Применение метода амперметра-вольтметра

Метод амперметра-вольтметра предполагает измерение сопротивления заземляющих устройств с применением двух электродов – основного и дополнительного. Ввиду того, что работа контура выполняется всей контактной поверхностью, контрольная оценка должна охватывать всю указанную площадь. Поэтому электроды устанавливают в грунт примерно в двадцати метрах от самой заземляющей конструкции. После чего на них осуществляют подачу тока.

Общая схема амперметра-вольтметра

По созданной цепи начинается движение электрического тока, значение которого фиксируется амперметром. Параллельно производится измерение контура заземления непосредственно в месте его нахождения. Для этого на данном участке снимают землю вплоть до металла, к которому подключают вольтметр.

Прибор фиксирует падение напряжения в отрезке между контуром и заземлителем. Отношение показателя вольтметра к значению тока, полученному с помощью амперметра, показывает параметр сопротивления на всем участке.

Данный результат подходит для грубых замеров, при необходимости вычислить более точные цифры дополнительно производят действия:

• измеряют сопротивление проводников;
• вычисляют диэлектрическое влияние почвы на растекание тока в земле;
• от показателя общего сопротивления отнимают оба полученных значения.

Данное измерение заземления характеризуется простотой и неточностью результата. Если в процессе анализа состояния защитной конструкции требуются более качественные замеры, привлекаются технологии электротехнических лабораторий, получившие название компенсационного метода.

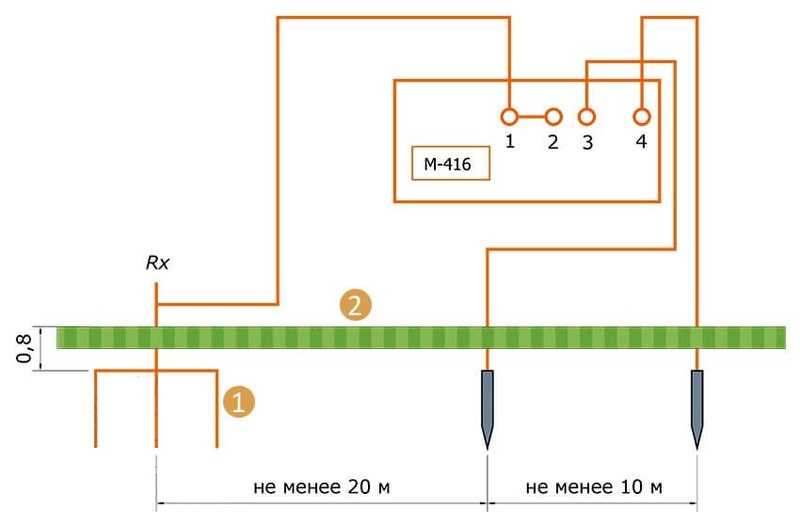

Суть компенсационного метода

Точное измерение сопротивления контура посредством компенсационного метода сопровождается использованием высокоточных метрологических приборов. Электроды так же размещают в зоне испытываемого контура, при этом шина заземлительной конструкции подключается к измерительному зонду, клеммы прибора при помощи соединительных проводников фиксируют с электродами.

Схема осуществления измерения сопротивления компенсационным методом

Дальнейший процесс замера предусматривает следующие этапы:

• поступление тока I1 и его протекание по всей замкнутой цепи;
• ток I2 воспринимается обмоткой трансформатора TT как первичный и его значение отправляется на сопротивление R;
• реостат R позволяет при помощи реохорда б зафиксировать баланс между значениями напряжений U1 и U2;
• ток I2 транслируется трансформатором ИТ во вторичную цепь, к которой подключен прибор V;
• в промежутке между контуром и основным заземлителем образуется падение напряжения U1 в цепи тока I1;
• вычисляется показатель напряжения U1=I1∙rx;
• на участке аб реостата R образуется падение напряжения U2;
• вычисляется показатель напряжения U2=I2∙rаб;
• ручка реохарда перемещается до установки стрелки устройства V в положении ноль, что сравнивает напряжения U1 и U2.

Таким образом достигается равенство I1 и I2. Далее определяют сопротивление на участке аб – для чего увеличивают ручку потенциометра и устанавливают на ее подвижную поверхность специальную стрелку. Эта стрелка будет передвигаться по шкале, на которой проставлены единицы сопротивления. Именно положение данной стрелки во время компенсации обеспечит возможность правильно вычислить сопротивление заземляющей конструкции.

Метод позволяет путем компенсации скачков напряжения и применением специальных измерителей вычислить общее сопротивление защитной конструкции. При этом результаты отличаются высокой точностью и практически не отражают переходных сопротивлений зонда.

К наиболее распространенным аналоговым приборам, используемым в измерениях, относятся модели Ф4103-М1, многофункциональные измерители М-416, профессиональные устройства МRU-101, микропроцессорные измерители ИС-10 и его усовершенствованные аналоги ИС-20/1. Современные электролаборатории могут применять и более технологичные агрегаты, характеризующиеся простотой эксплуатации и максимально точным результатом.

Приборы для проведения измерения сопротивления

Замеры сопротивления при помощи токовых клещей

Данное измерение сопротивления заземляющего устройства отличается некоторыми преимуществами. К ним относят:

• отсутствие необходимости в предварительном обесточивании конструкции;
• отказ от применения вспомогательных электродов;
• простой и быстрый контроль требуемых значений.

Сам метод предполагает оценку токовыми клещами значений испытательного тока, движущегося по проводнику. После снятия показаний вольтметром измеряется величина напряжения. Далее итоговый параметр напряжения делят на величину тока, получая тем самым значение сопротивления.

Нормы значений сопротивления заземления

Сопротивление заземляющей конструкции должно представлять собой некую минимальную величину. В идеале, это значение приравнивается к нулю – однако на практике такой результат практически невозможен. По этой причине существуют нормы показателей сопротивления для различных видов электрического оборудования.

Нормы параметров сопротивления заземляющего контура

Перед тем, как измерить сопротивление заземления, важно проанализировать условия осуществления контрольных действий. Анализу подлежит состояние грунта и погода на момент испытаний. Климатические данные в обязательном порядке отражаются в журнале и в дальнейшем вносятся в протоколы испытаний. Действующие нормативы предусматривают проведение измерений в сухие солнечные дни летних месяцев. Подобные условия позволяют выявлять итоговые значения, максимально приближенные к реальным.

Снятие показателей зимой, весной либо осенью во время сырой погоды может сопровождаться существенными искажениями результатов. Это обуславливается повышением проводимости влажного грунта. Именно поэтому столь значимые измерительные процедуры должны выполняться специалистами электротехнических лабораторий, располагающими лицензией на осуществление соответствующих мероприятий.

Измерение сопротивления заземления

Заземление – это уравнивание потенциалов цепи заземления с потенциалом земли, путем объединения с землей. При заземлении объединяется проводом корпус микроволновой печи или корпус электрического щитка с землей. Заземление необходимо для защиты человека от удара электрическим током из-за неисправной стиральной машины или неисправной микроволновой печи, когда человек коснется их корпуса. Заземление нужно если рядом электричество и вода, например неисправный электрический бойлер без заземления может ударить током через кран. Заземление может спасти вам жизнь. Если у вас в розетке в ванной есть заземления и установлено УЗО, то при попадании воды на удлинитель ток не убьет вас, всего лишь выключится свет.

Сопротивления заземления — это сопротивление между цепью заземления и землей. Данная величина измеряется в Ом и должна стремиться к нулю. Идеальное значение возможно только теоретически, поскольку любой проводник создает определенное сопротивление.

Измерение сопротивления заземления дает возможность узнать технические состояние, контура заземления и позволяет определить уровень безопасность электрической сети. Измерять сопротивление заземление нужно после ввода здания или объекта. Далее проверка заземления проводится на основании п. 2.7.9. ПТЭЭП согласно плану проверок на объект. Измерять сопротивление заземления необходимо не менее одного раза в 12 лет. Осмотр заземляющего контура должен проводиться не менее двух раз в год.

Измерение сопротивление металлосвязи, защитных проводников заземления проводится согласно ГОСТ Р 50571.16 по двухпроводному и четырех проводному методу. При измерении по двухпроводному методу не учитывается сопротивление самих проводов и переходных сопротивлений крокодилов. В измерителе сопротивления заземления ИС-20 имеется возможность исключить влияния сопротивления измерительных проводов, при измерении двухпроводным способом.

Как измерять сопротивление заземления/ Рассмотрим процесс измерения сопротивления заземления с помощью прибора ИС-20. Измерение проводится согласно ГОСТ Р 50571.16-2007 Электроустановки низковольтные Часть 6 Испытания. Измерение сопротивление заземлителя с помощью штырей по четырех проводному методу

• Необходимо отключить заземлитель от шины заземления.
• К заземлителю подсоединить измерительные провода к разъемам Т1 и П1. Измерительный провод Т1 компенсирует сопротивление измерительного кабеля П1.
• Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с разъемом П2.
• Ттоковый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.

Измерение сопротивление заземлителя с помощью штырей по трехпроводному методу

• Необходимо отключить заземлитель от шины заземления.
• К заземлителю подсоединить измерительный провод к разъему П1.
•  Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с разъемом П2.
• Ттоковый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.

Измерение сопротивления заземлителя с применением измерительных клещей по четырехпроводному  методу

• С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
• Заземлитель обхватить клещами и подключить  к разъему “клещи”.
• К заземлителю выше измерительных клещей подсоединить измерительные провода к разъемам Т1 и П1. Измерительный провод Т1 компенсирует сопротивление измерительного кабеля П1.
• Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с раземом П2.
• Токовый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.

Измерение сопротивления заземлителя с применением измерительных клещей по трехпроводному  методу

• С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
• Заземлитель обхватить клещами и подключить  к разъему “клещи”.
• К заземлителю подсоединить измерительный провод к разъему П1.
• Потенциальный штырь необходимо воткнуть в землю на расстоянии не менее 20 м от заземлителя и соединить с раземом П2.
• Токовый штырь необходимо воткнуть в землю на расстоянии не менее 40 м от заземлителя и соединить с разъемом Т2.
• Штырь втыкать в землю на максимальную глубину не менее 0,5 м. Если напряжение помехи превышает 24 В, необходимо сменить местоположение штырей.
• Начать измерение, нажав кнопку Rx.

Измерение сопротивления заземления с измерительными клещами и передающими клещами

• С измерительными клещами нет необходимости отключать заземлитель от шины заземления. Прибор компенсирует протекающий по шине ток с помощью измерительных клещей.
• Заземлитель обхватить измерительными клещами и подключить  к разъему П1.
• Клещами передающими обхватить шину заземления не менее чем через 30 см от измерительных клещей. Передающие клещи позволяют проводить измерение сопротивления заземления без штырей, где уложен асфальт. Если схема заземления многоэлементная, показания будут завышенные, т.к. измерение включают все элементы заземления.
• Переключить прибор в режим измерения двумя клещами, убедиться величина тока в шине заземления не более 2 А.
• Начать измерение, нажав кнопку Rx.

Измерение удельного сопротивления грунта

Удельное сопротивление грунта определяется по методике Вернера. Согласно этой методике штыри втыкают на одинаковом расстоянии d по прямой линии. Расстояние между штырями d должно быть более 5 раз больше глубины штырей. Удельное сопротивление грунта измеряется в Ом*м. Штыри 4 штуки соединить с прибором измерительными проводами к разъемам Т1, П1, П2, Т2.

Нормы сопротивления заземления электроустановок регламентируются ПЭЭП. Правила эксплуатации электроустановок потребителей для приборов напряжением питания до 1000 В таблица 42. Для приборов с напряжением питания 220 В и 380 В с заземленной нейтралью сопротивление заземления на вводе должно быть не более 30 Ом.  При удельном сопротивлении грунта более 100 Ом*м сопротивление заземления вычисляется по формуле 0,3 от удельного сопротивления грунта. Для грунта с удельным сопротивлением 300 Ом*м допустимое сопротивление заземления до 90 Ом.

Измерение сопротивления заземления рекомендуется проводить в летнее время года с сухим грунтом и в зимнее время года когда грунт промерз, в этом случае удельное сопротивление грунта максимально. При изменении температуры грунта с 0 до -5 градусов,  удельное сопротивление грунта возрастает в 8 раз. При влажном грунте удельное сопротивление уменьшается в разы, что положительно влияет на сопротивление заземления. Сопротивление заземления не должно превышать нормативов в любую погоду.

Что такое сопротивление заземления? Как это измерить? | Блог

Замыкания на землю опасны и поэтому требуют надлежащего заземления, чтобы предотвратить попадание тока замыкания на кого-либо или металлический предмет. Целью заземления является минимизация действия переходного напряжения, возникшего вследствие удара молнии.

Заземляющие соединения выполняются путем вбивания заземляющего электрода в несколько мест. Заземляющий электрод состоит из металлической трубы или проводящей пластины, соединенной с землей.

При изготовлении используются различные материалы, такие как медь, алюминий, сталь или оцинкованное железо. На сопротивление заземления влияют различные факторы, такие как состав почвы, температура, влажность и глубина залегания электрода. Заземление обеспечивает безопасный отвод тока утечки и связано с автоматическим отключающим устройством (обеспечивающим подачу питания). В систему заземления входят различные компоненты, такие как заземляющие электроды, основные заземляющие клеммы или шины, заземляющие проводники, защитные проводники, проводники уравнивания потенциалов, электрически независимые заземляющие электроды (для измерений), концевые фитинги, соединения, сварочные комплекты и другие материалы.

Существуют различные методы измерения сопротивления заземления, используемые в зависимости от типа системы нейтрали, типа установки (жилая, промышленная, городская среда, сельская местность, возможность отключения электропитания. На сопротивление заземления влияют четыре переменные системы заземления, в которую входят:

1. Состав грунта

2. Влажность грунта

3. Температура грунта

4. Глубина заложения электрода

Сопротивление заземляющего электрода зависит от удельного сопротивления грунта, в который вставлен электрод. Поэтому крайне важно измерять удельное сопротивление при проектировании любых заземляющих устройств.

Сопротивление заземления — это сопротивление заземляющего электрода, измеренное для проверки сопротивления. С дополнительными измерениями, такими как напряжение, испытательный электрод сместился на 10% от исходного электрода напряжения к системе заземления, отделив его от исходного положения и на 10% ближе, чем его исходное положение. Когда оба они согласуются с измерением в пределах требуемого уровня точности, контрольные вехи размещаются в правильном положении, и сопротивление может быть получено путем усреднения всех трех результатов.

Перед началом любых измерений сопротивления заземления необходимо измерить максимальное значение для правильного заземления. Существует шесть основных методов измерения сопротивления заземления:

1. Четырехточечный метод (метод Веннера)

2. Три терминальных метода (метод спада потенциала/метод 68,1 %)

3. Двухточечный метод (мертвая метод земли)

4. Метод испытания с зажимом

5. Метод наклона

6. Метод звезда-треугольник

Одним из наиболее часто используемых методов измерения сопротивления заземления является метод падения потенциала. Он основан на стандартах IEEE и подходит для структур линий передачи. Этот метод включает заземляющий электрод и два электрически независимых испытательных электрода. Электроды (P) потенциальные и (C) токовые, которые должны быть электрически независимыми.

                        Рис. Метод падения потенциала

 Источник - Электротехнический портал

Рассматриваются три точки заземляющих контактов: 1) заземляющий электрод, 2) датчик тока, 3) датчик напряжения. Таким образом, цифровой тестер заземления подает ток на тестируемый заземляющий электрод основания опоры. Через внешний электрод (С) пропускают переменный ток (I), напряжение измеряется внутренним электродом (Р) в промежуточной точке между внутренним и внешним электродами. Ток течет от земли к удаленному датчику тока и возвращается к тестеру. При протекании тока происходит падение напряжения. Это падение напряжения пропорционально величине протекающего тока и сопротивлению заземляющего электрода.

В некоторых местах сопротивление рассчитывается путем перемещения щупа напряжения через равные промежутки времени (каждый равен 10% расстояния) при испытании и токе. На дисплее цифрового тестера заземления отображается значение сопротивления. Сопротивление заземления рассчитывается просто по закону Ом R=V/I. Для сопротивления заземления решающим фактором является размещение вспомогательного испытательного электрода C на достаточном расстоянии от заземляющего электрода, при проведении испытаний, чтобы гарантировать, что (вспомогательный испытательный электрод) P будет лежать за пределами областей сопротивления как системы заземления, так и другого испытательного электрода. .

Метод наклона для больших систем заземления, таких как электростанции. В этом методе можно рассчитать фактическое сопротивление. Метод звезда-треугольник хорошо подходит для участков с большими системами или каменистой местности, где могут возникнуть трудности с размещением тестовых электродов. В методах звезда-треугольник три испытательных электрода находятся в углах равностороннего треугольника с системой заземления в центре. Измеряют полное сопротивление между соседними электродами, между каждым электродом и системой заземления. Метод четырех потенциалов или метод Веннера аналогичен методу падения потенциала, за исключением того, что ряд измерений проводится с электродом напряжения в разных положениях, а набор уравнений вычисляет теоретическое сопротивление системы. Следовательно, в зависимости от области применяются разные методы.

Тестеры заземления — это инструменты для устранения неполадок, помогающие поддерживать безотказную работу. Все заземляющие и заземляющие соединения необходимо проверять не реже одного раза в год в рамках плана профилактического обслуживания. Сопротивление заземления будет увеличено более чем на 20% во время периодических проверок, чтобы обеспечить исследование источника проблемы и внести поправки для снижения сопротивления путем замены или добавления заземляющих стержней в систему заземления. Профиль сопротивления заземления варьируется от 10 Ом до 20 Ом. Идентификация грунта, заземление и интенсивные полевые измерения показывают, что значения удельного сопротивления грунта зависят от типа грунта. В скалистых районах сопротивление может быть снижено за счет заглубленной сети (хорошо спроектированных) земляных матов или сети заглубленного противовеса заземляющего провода, чтобы уменьшить эффект удара молнии. Для эффективного заземления электрических систем удельное сопротивление грунта должно быть на должном уровне.

Благодарим вас за чтение блога. Компания Axis является ведущим производителем и поставщиком электрических компонентов более чем в 80 странах. Поговорите с нашим отраслевым экспертом, посетив наш раздел контактов. Вы также можете посмотреть наши видео от наших экспертов – нажмите здесь.

Подпишитесь на нас в LinkedIn, чтобы получать регулярные обновления о наших продуктах!

Использование тестера сопротивления заземления: принципы измерения и эталонные значения сопротивления

Что такое тестер сопротивления заземления?

Сопротивление между заземляющим электродом и землей обычно называют сопротивлением заземления. Точнее, сопротивление заземления представляет собой сумму сопротивления заземлителя, контактного сопротивления заземлителя и земли и сопротивления земли. Сопротивление заземления отличается от обычных резисторов тем, что оно имеет следующие особые характеристики:

•    Поляризующее действие
Поскольку земля ведет себя как электролит, оно проявляет поляризующее действие, так что постоянный ток создает электродвижущую силу в противоположном направлении, что делает невозможным точное измерение. . Следовательно, сопротивление заземления обычно измеряют прямоугольной или синусоидальной волной на частоте от нескольких десятков герц до 1 кГц.

•    Специальная установка для измерения
Сопротивление заземления — это сопротивление между заземляющим электродом и землей. Его нельзя измерить, не вставив электрод в землю. Поскольку земля имеет сравнительно низкое удельное сопротивление, вблизи электрода, от которого течет ток, используемый для измерения, возникает падение напряжения. Следовательно, чтобы точно измерить значение сопротивления каждого заземляющего электрода (электрода E, электрода S [P] и электрода H [C]), необходимо отойти примерно на 10 м.

•    Наличие помех
Измерение сопротивления заземления зависит от помех, таких как потенциал земли и влияние вспомогательных электродов заземления. Потенциал земли, вызванный током утечки от устройств, подключенных к заземляющему электроду, накладывается на сигнал, который обнаруживает тестер сопротивления заземления, влияя на измеряемые значения. Кроме того, если вспомогательные заземляющие электроды имеют высокое сопротивление заземления, ток измерения уменьшится, что сделает измерение более чувствительным к влиянию шума, такого как потенциал земли.

FT6031 устойчив к этим внешним воздействиям, что позволяет проводить точные измерения даже в плохих условиях.

Полная линейка тестеров сопротивления заземления

Принципы измерения тестером сопротивления заземления

Напряжение источника переменного тока подается между электродами H (C) и E, и измеряется переменный ток I, который протекает в результате по амперметру. Кроме того, с помощью вольтметра переменного тока измеряют напряжение V, возникающее между электродами S (P) и E при протекании тока I.

Затем по измеренным току I и напряжению V рассчитывается сопротивление заземления RX электрода E. Невозможно точно измерить напряжение между электродами H (C) и E или напряжение между электродами H (C) и S (П) электроды.

Полная линейка измерителей сопротивления заземления

Типы заземляющих устройств и значения эталонного сопротивления заземления

Технические стандарты электроустановок устанавливают следующие типы заземляющих устройств и значения сопротивления заземления*1:

Установка заземления    Значение сопротивления заземления
Класс A (ранее класс 1)    10 Ом или меньше
Класс B (ранее класс 2)    Расчетное значение*2
Класс C (ранее класс 3)    10 Ом или меньше*3
Класс D (ранее класс 3) класс 3)    100 Ом или менее*3

*1 Приведены значения из японских стандартов.
