Почему тёплый пол холодный?

Почему тёплый пол холодный?

Причина 1. Неисправности

Терморегулятор

Если причиной отсутствия нагрева системы «Тёплый пол» является неисправность терморегулятора, такую неполадку выявить довольно просто. Причин отказа терморегулятора может быть несколько: обрыв или замыкание датчика пола, неисправность электроники или просто отключенный автомат в щитке питания. При этом терморегулятор не подает на нагревательный кабель или тонкий мат напряжение питания ни при каких обстоятельствах. С большой долей вероятности выявить и устранить такие неполадки можно самостоятельно, без вызова специалиста:

  • если на терморегуляторе отсутствует какая-либо индикация и свечение светодиодов, проверьте, подаётся ли на него питание;
  • о проблемах с датчиком пола сигнализирует: мигающий зелёный светодиод (для модели DEVIreg™ 530), сообщение Err5 Err6 (для модели DEVIreg™ 535), надписи «обрыв датчика» или «короткое замыкание датчик» (для модели DEVIreg™ Touch).

Если ни одна из выше перечисленных проблем зафиксирована не была и на нагревательный кабель подаётся напряжение 220 В, двигаемся дальше.

Нагревательный кабель или тонкий мат – обрыв

Эта проблема диагностируется при помощи прибора, измеряющего сопротивление (авометр, мультиметр или просто тестер). Необходимо от клемм терморегулятора отсоединить нагревательный кабель или мат и провести два измерения:

Первое измерение – между токоведущими проводами. Обычно это проводники чёрного (коричневого) и синего( голубого) цветов. Сопротивление зависит от длины кабеля (площади мата) и должно соответствовать значению, указанному в каталоге (с допуском +5…-10%). Следует обратить внимание на предел прибора, который используется, а точнее на установленный предел измерений. Большинство измерительных приборов имеют первый предел измерения сопротивления – до 200 Ом, следующий – до 2кОм, после него – до 20кОм… и т.д. до 2-20 МОм. Измерения обычно проводят на пределе 200 Ом, в то время как нагревательные кабели/маты малой длины/площади имеют сопротивление выше 200 Ом.

Например, это кабели DEVIflex™ 18T длиной 7,10,13 м или нагревательный мат DEVIcomfort™ 150T площадью 0.5, 1 или 1.5 . В этом случае для измерения следует переключить прибор на предел измерения сопротивления – до 2 кОм.

Второе измерение проводится между экраном кабеля (проводником жёлто-зелёного цвета) и соединёнными вместе проводниками коричневого и синего цветов. В этом случае измерения следует проводить на максимальном пределе. Прибор должен показать значение выше 20 МОм. В большинстве случаев измерение такого большого сопротивления невозможно и на приборе отображается бесконечность (обрыв). Это нормально.

Если оба измерения дали положительный результат, смело подключайте и устанавливайте терморегулятор на место – с нагревательной системой всё в порядке. Терморегулятор подаёт на нагревательный кабель 220 В, кабель имеет нормальное сопротивление, течёт ток и практически вся электроэнергия преобразуется в тепловую. Если нагрев, как нам кажется, отсутствует, следует разбираться дальше, углубившись в теорию.

Причина 2. Особенности работы нагревательных систем

Теория

Для большинства людей ощущение тепла на поверхности керамической плитки наступает при температуре около 26-27 °С, а температура 24-25 °С воспринимается как «комфортная» (ни тепло, ни холодно). Более низкие температуры мы ощущаем как «холодная» поверхность. Большинство систем «Тёплый пол» имеют мощность 130-150 Вт/ м². Такая мощность позволяет перегреть поверхность пола примерно на 14°С выше температуры воздуха в помещении. Между температурой пола и воздуха имеется прямая зависимость! Это без учёта потерь тепла вниз. А с учётом этих потерь перепад температур воздух-пол составит 10-11°С.

Работа системы «Тёплый пол» напрямую зависит от наличия нормально работающей системы отопления в помещении. Иными словами, температура воздуха в помещении должна поддерживаться на уровне не ниже +17°С. Только в этом случае поверхность пола сможет прогреться до температуры, при которой ощущается тепло. Если же нагрев пола является единственным источником нагрева помещения, то это уже

система отопления, которая работает несколько иначе, и это тема отдельной статьи.

Температура, до которой «Тёплый пол» в состоянии нагреть поверхность, зависит от установленной мощности, температуры воздуха в этом помещении и теплоизоляции пола. Терморегулятор (с датчиком пола) позволяет лишь поддерживать (ограничивать) температуру на заданном уровне.

Рассмотрим пример из жизни. Квартира в доме, где ещё не функционирует система отопления; наружная температура воздуха (на улице) около -5…-7°С; температура воздуха в соседней квартире около 0°С; температура воздуха в комнате с «тёплым полом» – около 10°С. При таких условиях пол воспринимается холодным. На самом деле, пол холодный только по нашим ощущениям, «Тёплый пол» работает, теплота выделяется. При других обстоятельствах температура в комнате не достигла бы +10° С. «Тёплый пол» будет постепенно нагревать воздух, выполняя функцию системы отопления, и только после прогрева воздуха до 17…20°С поверхность пола сможет нагреться до той температуры, при которой мы почувствуем тепло.



О путях распространения тепла

Процесс теплопередачи от нагревательных кабелей или матов к поверхности протекает в монолитной стяжке или слое плиточного клея. Внутри твёрдых предметов тепло не поднимается вверх, оно пытается распространяться в ту сторону, где холоднее – это основное отличие от распространения тепла в воздухе, где присутствует конвекция. Кроме того, внутри массива пола нет инфракрасного излучения, поэтому ускорить процесс нагрева путем применения отражающих плёнок и подобных материалов для теплоизоляции пола невозможно. Применение подобных материалов для теплоизоляции пола – неэффективно.

Если имеется пол на грунте (на земле) или над неотапливаемым подвалом, в случае недостаточной теплоизоляции пола потери тепла вниз могут достигать 50% от выделяемой нагревательной системой теплоты. Для снижения теплопотерь вниз следует применять теплоизолятор достаточной толщины (не менее 20 мм ЭППС).

С балконами ситуация может быть значительно хуже. Балконная плита обычно изготовлена из железобетона, который хорошо проводит теплоту.

Если под такой плитой находится наружный воздух, потери тепла вниз могут достигать 80%. Иными словами, такая система вообще не в состоянии обеспечить комфортную температуру на поверхности пола. Выход один – установка теплоизоляции достаточной толщины (не менее 50 мм) плюс установка нагревательного кабеля с меньшим шагом (8-10 см) или тонкого нагревательного мата повышенной мощности (около 200 Вт/м²).

Если система уже установлена и подключена, но есть сомнения, убедиться в ее работоспособности, достаточно просто: нужно на короткое время - 15-30 минут - накрыть небольшой участок пола пенопластом, картоном, ковриком. При исправной нагревательной системе даже за такой короткий промежуток времени можно почувствовать тепло под предметом, накрывающим пол.

Ещё одно важное замечание: нагревательный кабель или тонкий мат DEVI, предназначенный для систем «тёплый пол» или «напольное отопление», со временем не изменяет своей мощности и не может «греть хуже» после некоторого времени эксплуатации.

Если нагревательная система исправно работавшая много лет, стала слабо греть, – прежде всего следует искать внешние причины, такие как снижение напряжения питания, недостаточная температура воздуха в помещении, ухудшение свойств теплоизоляции. К отсутствию нагрева может привести, например, такая ситуация: балкон или лоджия снизу раньше отапливались, а теперь без отопления и с открытыми окнами.

Небольшая экономия на этапе строительства/ремонта или нежелание разбираться в  особенностях нагрева –приводит к неработоспособности нагревательной системы в будущем. Необходимо соблюдать рекомендации по установке кабельных систем, осторожно относиться к теплоизоляторам очень малой толщины со «сказочными» характеристиками, не использовать в качестве теплоизоляции гигроскопичные материалы (особенно для полов на грунте) или материалы, не предназначенные для применения в конструкции пола. Не пытаться экономить на нагревательном кабеле, монтируя его с большим шагом либо выбирая непроверенного производителя продукции сомнительного качества.

Профиль пользователя Support – DEVIreg Smart Support

  1. Соединение Wi-Fi

На некоторых телефонах Samsung имеется параметр Smart Network switch (Переключатель интеллектуальной сети). Этот режим интеллектуальной сети Smart Network нужно выключить, чтобы телефон мог соедини...

  1. Термостат DEVIreg Smart

Ошибка E4 означает, что значение, полученное от датчика температуры в комнате, слишком высокое или слишком низкое. Это неисправимая ошибка. Свяжитесь с сервисным центром, чтобы решить эту проблему....

  1. Термостат DEVIreg Smart

Ошибка E3 обозначает, что термостат перегрелся, отопление отключено.

Дождитесь охлаждения термостата. Перезапуск термостата не требуется, он сам возобновит обогрев, когда температура снизится.

  1. Термостат DEVIreg Smart

Ошибка E2 обозначает короткое замыкание датчика температуры пола. Свяжитесь с сервисным центром, чтобы решить эту проблему. Для возобновления работы требуется перезапуск термостата.

  1. Термостат DEVIreg Smart

Ошибка E1 обозначает отключение датчика температуры пола, то есть связь с датчиком потеряна. Свяжитесь с сервисным центром, чтобы решить эту проблему. Для возобновления работы требуется перезапуск ...

  1. Условия

DEVIreg Smart — лицензионное соглашение с конечным пользователем и отказ от ответственности 1. ЛицензияДанное лицензионное соглашение с конечным пользователем и отказ от ответственности (далее — Со...

  1. Условия

Мы высоко ценим отзывы наших клиентов и хотели бы услышать, что вы думаете о нашей продукции. Просим иметь в виду, что любое сообщение, оставленное вами на нашем веб-сайте, связано следующими право...

  1. Условия

DEVI Smart App — лицензионное соглашение с конечным пользователем и отказ от ответственности 1. ЛицензияДанное лицензионное соглашение с конечным пользователем и отказ от ответственности (далее — С...

  1. Поддержка по приложению

Да. Если будет обнаружено открытие окна, в списке комнат в приложении отобразится соответствующий значок.

  1. Термостат DEVIreg Smart

Установленный датчик температуры пола можно определить, измерив величину его сопротивления в омах. Во время настройки монтажника можно правильно выбрать установленный датчик температуры пола.

Не греет электрический теплый пол

Не редко случается, что исправно проработав один, два сезона электрический теплый пол внезапно перестает греть. Если он у вас выполнял роль дополнительного отопления, то с этим еще можно как-то повременить.

Вызвать специалиста, дождаться ремонтных работ. А вот когда, это единственный и основной источник отопления в доме, можно ли найти причину поломки своими руками и устранить ее самостоятельно?

В большинстве случаев можно, но многое зависит от места повреждения и причины. Вот основные три:
  • неисправность терморегулятора
  • выход из строя температурного датчика
  • повреждение кабеля

Ошибки при монтаже

Если теплый пол у вас все же греет, но плохо, слишком часто выключается, так и не набрав нужной температуры, проблема изначально может заключаться в неправильном расположении температурного датчика.

Получается, что еще на стадии монтажа, вы его разместили слишком близко к греющему кабелю. Либо он сместился в момент укладки напольного покрытия.

Когда датчик согласно инструкции заложен в гофре, можно попытаться решить проблему, втолкнув или вытащив его из гофротрубки на 5см.

Если такие проблемы с недостаточным прогревом появились совсем недавно, вспомните, в каком месте заложен этот индикатор. Вполне возможно, что именно на него кто-то передвинул и поставил какую-нибудь мебель или положил коврик.

Из-за этого, датчик стал прогревать пол в этом месте быстрее, и соответственно отключаться раньше обычного.

Еще слабый прогрев может быть вызван пониженным напряжением в сети у вас в квартире. Вольтметром сделайте замеры.

Какое напряжение по ГОСТу должно быть у вас в доме читайте в статье ”Что такое реле напряжения и всегда ли оно нужно в квартире”.

Выход из строя терморегулятора

Когда электрический теплый пол вообще не включается, поиск неисправности нужно начинать с терморегулятора. Для начала вытащите его из посадочного места, чтобы были видны все клеммы.

Если у вас электронный тип, при его демонтаже никогда не надавливайте пальцами на экран, иначе он может треснуть.

Первым делом мультиметром проверьте, а приходит ли на терморегулятор вообще 220В? Может быть дело и не в полу, а все проблемы в питающем кабеле.

Используйте именно мультиметр или вольтметр, а не простой индикатор, который показывает просто наличие фазы. Фаза то может и приходить, а вот ноля не будет – отсюда и не работоспособность всей системы.

На большинстве термостатов все клеммы производители подписывают и маркируют:

  • L и N – место куда подключается питание (фаза и ноль соответственно)

В определенных моделях рекомендуется строго соблюдать “полярность” и не путать ноль с фазой. Почему?

Для этого достаточно разобрать регулятор и тогда вы увидите, что ноль напрямую через дорожку подается на греющий кабель. Фаза же разрывается через реле. Например, именно так сделано в модели RTC 70.26.

То есть, если вы перепутаете ”полярность”, то фаза всегда будет дежурить у вас на теплом полу. Даже, когда встроенный выключатель отключен! Будьте внимательны.

  • L1 и N1 – отходящая нагрузка, греющий кабель или мат
  • Sensor – термодатчик

Конечно может быть и другое обозначение клемм:

Если напряжение на клеммах питания есть и оно в норме, то обязательно перепроверьте надежность контактов в остальных зажимах.

Бывает такое, что со временем контакт ослабляется и тонкий проводок просто выпадает и перестает контачить. В итоге программное обеспечение теплого пола выдает это как ошибку – ”Авария. Обрыв датчика теплого пола.”

Вроде бы, коснулись терморегулятора или включили-выключили общий автомат и все заработало. Начинаете искать проблему где-то глубоко, а она на поверхности – плохой контакт в клеммной колодке.

Повреждение и проверка датчика температуры

Когда проблем с контактами нет, нужно проверить работоспособность самого регулятора и датчика. Как это сделать, не ломая пол?

Для этого на те клеммы, куда подключается кабель теплого пола, подсоедините обычную лампочку с патроном. Подаете напряжение и начинаете выкручивать регулятор изменяя температуру.

При исправности прибора и достижении определенной (комнатной или ниже) температуры, произойдет щелчок и лампочка загорится.

Затем берете обычный фен и начинаете прогревать то место пола, где установлен температурный датчик.

Если он действительно исправный, то через пару минут (зависит от толщины стяжки), датчик должен сработать и лампочка отключится. Это означает, что причина скорее всего в повреждении самого греющего кабеля и контролирующая аппаратура здесь не причем.

Но иногда повреждаются и сами приборы. Если при включении теплых полов индикатор начинает моргать и тухнет, после чего кабель естественно не греет, то возможно у вас в схеме ”пересох” конденсатор.

Такое часто происходит при длительной эксплуатации теплого пола от 5 лет и более. Когда моргает зеленый светодиод, то это может свидетельствовать об обрыве датчика.

Встречается и обратная ситуация. Пол прогревается, а терморегулятор не выключается. То есть, постоянно горит красный индикатор. Как проверить, что не исправно?

Отсоединяете от клемм провода терморезистора и мультиметром замеряете его сопротивление, сравнивая с паспортными данными. Причем характеристики у разных производителей могут существенно отличаться. Начиная от 6кОм и заканчивая 100кОм и более.

Если получилось очень высокое или бесконечное сопротивление – то датчик не исправен. Терморегулятор думает, что пол холодный и соответственно греет его до максимума. То же самое происходит и при обрыве проводов идущих до датчика.

Еще многих пугают, что если нарастить длину проводов до термостата, то тем самым резко изменится общее сопротивление, и прибор будет работать не корректно.

Подумайте сами – сопротивление таких терморезисторов составляет несколько кОм. А вы, нарастив пару лишних метров, добавите всего несколько Ом. Погрешность при настройке температуры практически не поменяется.

Защита от короткого замыкания

Никаких предохранителей в терморегуляторах обычно не ставится, не ищите их внутри. Фактически функцию предохранителя в системах электрических теплых полов, должен выполнять автоматический выключатель + УЗО или дифф.автомат у вас в щитке.

В некоторых моделях регуляторов (например RTC 70), стоит встроенный выключатель. Им можно вручную, не бегая к электрощитку, отключить теплые полы.

Многие ошибочно думают, что именно через него проходит весь ток на греющий кабель. Это не так. Этот переключатель отвечает только за подачу питания на плату, отсюда и такой его малый рабочий ток – 6А.

Настройка работы теплого пола с неисправным датчиком

Электронные модели в отличие от механических, сами должны помогать пользователям в определении неисправностей. Например, при поломке датчика температуры, у них на экране должны будут высвечиваться не типичные значения или ошибка E5.

Чтобы дальше продолжать пользоваться теплыми полами, несмотря на неисправность, некоторые модели это позволяют, необходимо проделать следующее:

  • отключаете от клемм провода на датчик
  • терморегулятор переводите в режим таймера

Некоторые модели это делают автоматически, в других видах нужно зажать кнопки вверх-вниз одновременно.

  • на экране высвечивается номер программы
  • перебирая кнопками вверх-вниз можно подобрать комфортную температуру согласно программы

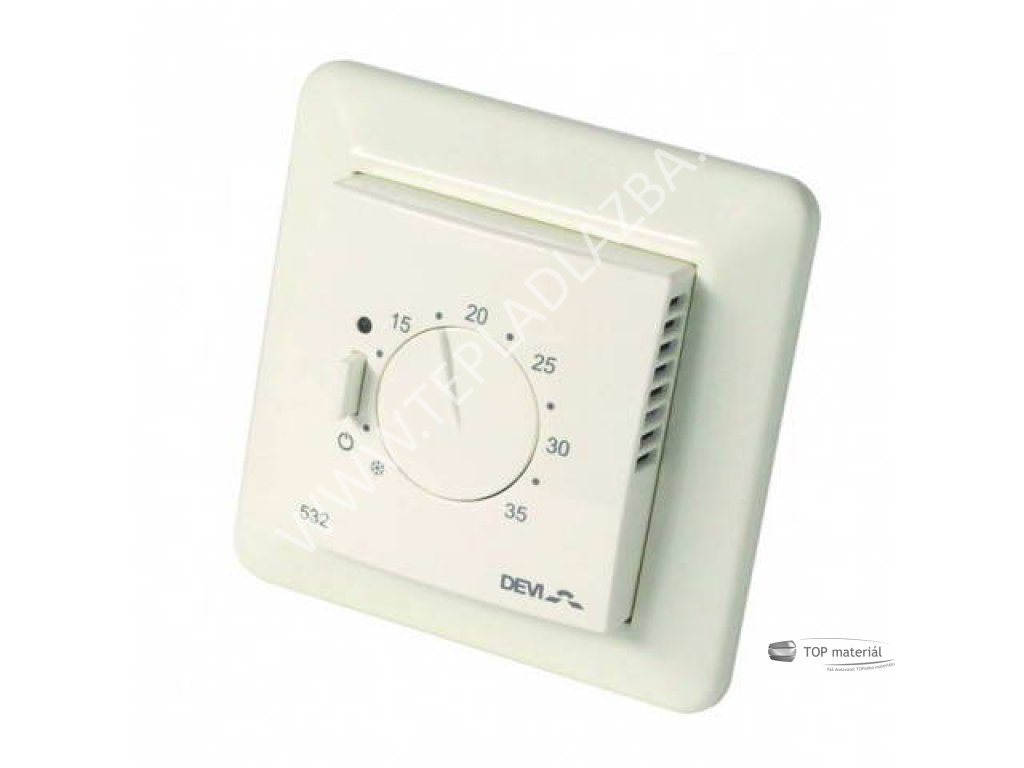

В механических марках, например DeviReg 130, такой способ тоже применим. Вытаскиваете провода от датчика и выкручиваете регулировочное колесико между положениями 3-4.

В этом режиме можно будет добиться оптимальной комфортной температуры теплых полов. Правда, включены они у вас будут постоянно.

А если явного обрыва нет, а мультиметр даже показывает какие-то значения, как узнать, что терморезистор неисправен? Нужно сравнить его паспортные данные с теми, что определяются фактически при замерах.

Например, заводские данные термостата – 15кОм при t=25С.

А вот, что показывает тестер при замерах:

Здесь конечно нужно учитывать температурный коэффициент. Если он негативный, то при повышении t от 25С сопротивление будет падать. При более низкой температуре, сопротивление увеличивается.

То есть, будет выше 15кОм. Вот результат замера такого же исправного датчика при t уже 20С:
С качественными терморегуляторами, температурными датчиками и другими комплектующими ведущих фирм, а также с текущими ценами по теплым полам на сегодняшний день, можно ознакомиться здесь.

Повреждение греющего кабеля и нагревательного мата

Если вы проверили датчик, терморегулятор, все контакты и замечаний по их работе нет, а пол по-прежнему не греет, то остается искать повреждение в самом греющем кабеле.

Явное короткое замыкание диагностировать можно простым мультиметром. А вот чтобы установить его точное место, без специальных дорогостоящих приборов, увы не обойтись.

В начале диагностики тестером проверяете сопротивление между жил кабеля. Оно должно быть в пределах заводских данных – от 11 до 700 Ом, в зависимости от длины.

Поэтому всегда сохраняйте паспортную документацию на теплые полы. Вклеивайте туда шильдики с кабельной продукции, записывайте показания изначальных сопротивления изоляции и сопротивления жил.

Потом при возникновении проблем, легко можно будет определить, что за кабель уложен, его длину, заводское сопротивление. Также не мешает сделать фотографию или зарисовку зон укладки.

Если короткого замыкания между жил нет, значит дело в плохой изоляции, идем дальше. Проверяете сопротивление, опять же пока тестером, между жилой и экраном.

Здесь показания должны стремиться к бесконечности – или отображается единичка с левой стороны на экране токоизмерительных клещей. При нулевых показаниях все понятно – жила где-то явно замкнута на экран.

А вот если мультиметр показывает сопротивление в несколько сотен Ом или даже кОм, тогда подключаете мегаомметр на 2500В и подаете повышенное напряжение между оплеткой и нагревательной жилой.

И вот если у вас при этом сопротивление изоляции будет падать до ноля, то это и говорит, что кабель пробит и нужно искать место повреждения.

Причем при меньшем напряжении в 500В или 1000В этого можно и не узнать.

Для новых нагревательных кабелей от качественных производителей (Devi, Veria и др.) сопротивление должно быть не ниже 1 ГОм при напряжении 2,5кВ.

Например, нагревательные маты производители на заводе проверяют напряжением 3кВ с погружением в воду.

Прожиг кабеля и генератор сигналов

Чтобы найти точное место неисправности, нужно иметь специализированные приборы представляющие из себя:

  • трансформатор для прожига
  • генератор сигналов
  • эл.магнитный приемник сигналов
  • тепловизор

В домашних условиях никто таких приборов не имеет, поэтому придется вызывать специалиста. Как происходит поиск таких неисправностей можно ознакомиться в подробном видео с реального объекта:

Порядок такой:

  • прожигается место слабой изоляции

Для этого подается повышенное напряжение в точку пробоя (до 10кВ!). При одновременном напряжении на жилах до 350В, создается розжиг сварочной дуги.

Эта дуга, как бы наваривает углеродную дорожку в месте соединения проводников, током до 3А и образует замкнутый контур.

  • генератором подается сигнал в кабель
  • эл.магнитным датчиком, выступающим в качестве приемника, находится примерное место замыкания. Все это без вскрытия плитки или другого напольного покрытия.
  • тепловизором просматривается вся площадь более внимательно и визуально устанавливается точное место КЗ. Там, где делали прожиг, будет завышенная температура.

С нагревательными матами поиск проще, так как они расположены близко к поверхности. А вот с кабелем гораздо сложнее, особенно под толстой стяжкой. Она сильно ослабляет сигнал, и поиск КЗ может занять гораздо больше времени.

Если у вас еще на стадии проверки мультиметром, показало замыкание двух жил между собой, то здесь ничего и прожигать не нужно. Сразу подключаете на них генератор и ищите точку.

Обрыв жилы греющего кабеля

Ну и еще одна распространенная ситуация – обрыв жилы. Это одна из самых неприятных аварий. Кабель прожечь невозможно, замыкания никакого нет и даже тепловизор здесь бесполезен.

Чаще всего такое повреждение происходит в муфтах – начальной, соединительной или концевой.

Там нагревательные жилки очень тонкие, и нередко именно в этом месте, почему-то умудряются сделать поворот трассы.

При явном обрыве и мультиметр и мегаомметр покажут сопротивление между жил близкое к бесконечности. Но если какой-то неустойчивый контакт все еще остался, то тестер может показать вполне хорошие данные, например 200-300 Ом.

Вот только при включении под напряжение 220В никакого полноценного нагрева не будет, а рабочий ток составит максимум несколько миллиампер, вместо положенной нагрузки в несколько Ампер.

Кабель в итоге будет прогреваться еле-еле, и ни о каком нормальном отоплении естественно речи уже быть не может.

Зачастую даже прожиг здесь бесполезен. И все что остается – это разобрать самые подозрительные места, в первую очередь те плитки, под которыми установлены муфты.

Теоретически можно попробовать применить методы поиска проводки под штукатуркой.

В соединительных муфтах кабель не будет полностью экранирован. И подав на жилу напряжение, можно попытаться засечь сигнал, там где пропадает фаза, т.е. как раз в месте обрыва. Но очень многое будет зависеть от глубины залегания и специфики повреждения.

Статьи по теме

Снятие верхней панели терморегулятора DEVIreg Touch


   При несомненных плюсах смартрегулятора DEVIreg Touch, что верхняя панель устанавливается в большинство сплошных рамок производителей электрофурнитуры, есть один недостаток, что панель тяжело снимается от основания терморегулятора.
   Это сделано специально, чтобы дети не смогли просто снять эту панель. Может в будущем производитель нагревательных систем DEVI изменит эту ситуацию, а пока несколько советов для снятия сенсорной панели терморегулятора DEVIreg Touch.

   Чтобы снять верхнюю панель регулятора, захватитесь четырьмя пальцами за верх панели, ладонью упираясь в основание рамки, резко, с усилием потяните панель на себя. Не бойтесь, защелки основания достаточно тугие, но по другому панель Вы не снимите. Большая опасность, если будете упираться  пальцем в сенсорный экран терморегулятора или раздавите его, или передавите чувствительность сенсора.


   Мои рекомендации, после снятия панели, сразу немного подрежьте острым ножом ламели креплений. Потом снятие верхней панели не будет вызывать таких сложностей.

Видео по снятию панели с терморегулятора DEVIreg Touch


Заводская конструктивная особенность не позволяет использовать терморегулятор DEVIreg Touch в системе полного отопления без датчика пола на проводе и поднять температуру пола свыше заводской в 35 С. Это сделано специально, чтобы ограничить максимальную температуру пола без использования датчика на проводе и при использовании нагревательного кабеля под деревянное покрытие с максимальной температурой на поверхности 27 С.

Чтобы включить эти функции и изменить настройки терморегулятора, нужно на панели терморегулятора, с обратной стороны тонкой отверткой выломать пластиковую перемычку и также на основании платы соединяющую дорожку, на 10 сек. выключить напряжение питания терморегулятора. После этого терморегулятор может также работать по внутреннему датчику воздуха и позволяет поднять температуру пола под плиткой до 45 С.

Чтобы терморегулятор смог работать только в режиме по датчику воздуха, нужно отключить датчик на проводе и снять кратковременно питание с терморегулятора или сбросить на заводские настройки удерживая нажатой боковую кнопку при включении питания на терморегулятор.



Терморегулятор DEVIreg Touch выпускается также в элегантной черной рамке.


Чтобы выключить терморегулятор DEVIreg Touch, а также попасть в меню основных настроек, нужно нажать на кнопку, расположенную в правом верхнем торце сенсорной панели терморегулятора.

Терморегулятор DEVIreg Touch  может устанавливаться в рамки других производителей с внутренним размером 55х55 мм, например;

Merten- Aleter-M, M-Smart, M-Plan

Becker- Q1, Modul 2, S1

Busch Jaeger- Reflex S1, Reflex S1 Linear

Elso Fashion

Gira- E2, Standart 55, Esprit

ABB Jussi; ELKO RS16; ELJO Trend;

Legrand-Valena, Galea Life

Schneider-Exxact, Primo

Hager- Kallysto, Kallysto Art 1, Kallysto Stil 2

Jung- A plus 1, A500, LS990 2

Оригинальные рамки с размерами для DEVIreg Touch

Терморегулятор DEVIreg Touch при замене терморегулятора другого производителя  также может работать с разными датчиками пола на проводе, что уменьшает риск не заводки в пол своего нового датчика.

Совместим с NTC датчиками других производителей: Aube 10 kOm, Eberle 33 kOm, Ensto 47 kOm, FENIX 10 kOm, Teplolux 6.8 kOm, Raychem 10 kOm, Warmup 12 kOm

При подключении датчика на проводе в меню первоначальных настроек, терморегулятор автоматически определит сопротивление датчика на проводе и окружающую его температуру. Нужно только выбрать от какого производителя подходит этот датчик на проводе. Заводское сопротивление всех датчиков на проводе терморегуляторов DEVIreg 15 kOm при 25С.

Перейдя по ссылке DEVIreg Touch можно ознакомиться с настройками терморегулятора, виртуально его запрограммировать, сгенерировать код для установки его в другие, однотипные по настройкам, терморегуляторы DEVIreg Touch.

Видео о подключении терморегулятора DEVIreg Touch, показаны основные настройки терморегулятора.

Видео по определению неисправности датчика пола на проводе на примере работы терморегулятора DEVIreg Touch.

   Есть две некоторые особенности работы терморегулятора DEVIreg Touch с датчиками температуры пола на проводе с индикацией ошибки на дисплее, которые не прописаны в инструкции.
1. Замыкание датчика пола. Если сопротивление датчика температуры пола от заводских значений 15 кОм при 25С упадет до низких в несколько кОм, терморегулятор сначала на дисплее будет определять и показывать высокую температуру пола (около 56С), соответственно не включать пол на нагрев и через некоторое время на дисплее появится значок аварии.
Это лечится только заменой датчика температуры пола на новый, плюс сброс на заводские настройки, чтобы стереть из памяти устройства алгоритм работы с неисправным датчиком.
2. Обрыв датчика пола. Даже если Вы снимите терморегулятор и проверите сопротивление датчика температуры, которое будет в норме, терморегулятор через время может показывать такую ошибку.
При работе нагревательной системы терморегулятор DEVIreg Touch проводит анализ скорости нагрева и остывания нагревательного кабеля, основываясь на показаниях датчиков температуры. Причем в работе по датчику воздуха, как основному, а с датчиком температуры пола для ограничения максимальной температуры, терморегулятор всё равно учитывает скорость изменения температуры нагрева пола. Если у Вас датчик температуры пола расположен в краевой холодной зоне, не определяет корректно изменения температуры в полу или наоборот, находится над трубой отопления или горячей воды, терморегулятор со временем работы будет выдавать сигнал аварии с такой ошибкой.
Исправить такую ситуацию можно изменением расположения датчика температуры пола с демонтажем напольного покрытия или перевести работу терморегулятора только по внутреннему датчику воздуха, сломав перемычку на верхней панели со сбросом на заводские настройки и отключив датчик на проводе, если конечно терморегулятор находится в обогреваемом помещении и сможет контролировать температуру воздуха.

На терморегулятор DEVIreg Touch распространяется самая большая на рынке 5 летняя гарантия от производителя. В эту гарантию входит бесплатная замена терморегулятора при возникших проблемах с электроникой, датчиком пола.

По вопросам  бесплатной замены терморегулятора DEVIreg Touch по гарантии обращайтесь в Сервисный центр DEVI Центрального региона Украины

 по тел. 044 5925145, 066 9850088, 097 0040088

Сервисный инженер Илья Корчагин.

[email protected]

Появилась новая Топ модель в линейке терморегуляторов DEVIreg Smart с возможностью управления нагревательными системами через мобильный телефон или планшет по домашней сети WiFi. Удобная возможность управления и контролирования системы отопления посредством 10 мобильных устройств, из которых двумя одновременно.





особенности. Как подключить теплый пол без датчика температуры

Можно ли установить тёплый пол без датчика температуры. Подробнее в статье.



Тёплый пол – удобная конструкция для обогрева помещений, которая осуществляет равномерный прогрев поверхности.

Подавляющее большинство терморегуляторов, которые выполняют функции управления, оборудованы термодатчиками, некоторые даже двумя – внешними (выносными) и внутренними (встроенными).


Основное назначение термостата – автоматическое поддержание необходимого температурного уровня, как воздуха, так и напольного покрытия.
Это очень важная опция, так как тёплый пол без датчика температуры будет работать в аварийном режиме, то есть, при включении в сеть, будет работать на полную мощность и прогреваться до максимальных температурных показателей.

Это очень опасно, так как при перегреве может оплавиться оплётка и возникнет реальная угроза короткого замыкания, пожароопасного положения.


К тому же, эта ситуация негативным образом скажется на состоянии напольного покрытия:
  • Ламинат, паркет, деревянные доски ссыхаются, деформируются. К тому же, в окружающую среду попадают пары лакокрасочных материалов, которыми обработаны данные поверхности, что отрицательно влияет на здоровье человека.
  • Особо мощные системы могут нагреваться до показателей выше 70 °C, при использовании для полов керамики и керамогранита с повышенной теплопроводностью, можно даже получить ожоги.
  • Линолеум может расслоиться и начать пузыриться.
Длительный неконтролируемый нагрев, помимо того, что не обеспечивает надлежащий тепловой комфорт в жилище, но и приводит к большому перерасходу электроэнергии, что, в свою очередь, чревато повышением расхода финансов.

В принципе, существует возможность подключить тёплый пол без датчика температуры, тогда придётся все время контролировать степень его нагрева, включать и выключать вручную.

Тёплый пол без датчика температуры также может регулироваться при помощи некоторых моделей механических регуляторов.
В них температура поддерживается путём пропорционального изменения мощности. Прибор этого типа подходит для применения в ванных комнатах, санузлах, либо, при отсутствии возможности установки или замены вышедшего из эксплуатации.


Немаловажным фактором является то, что производители нагревательных кабелей и матов, настоятельно рекомендуют монтирование в комплекте с ними терморегуляторов.
В противном случае, при выходе комплекса электроотопления из строя, на него не будут распространяться гарантийные обязательства.

Обрыв теплого пола

Возможные причины обрывов теплых полов

Вообще то кабельный теплый пол очень надежная система. DEVI дает 12-20 лет на свое оборудование. ENERGY – 20 лет. Срок службы систем измеряется сроком службы самого здания. Обрывы по вине производителя крайне редки. В этой статье речь идет об оборудовании, которое поставляет наша компания, на основе знаний и опыта нашей практики. Поэтому рассмотрим причины выхода из строя на ошибках эксплуатации и монтажа.

На этапе монтажа необходимо аккуратнее относится к уже уложенному кабелю или мату. Если Вы все таки ходите по кабелю, положите что нибудь типа ДВП или похожее поверх. Если кабель все таки повредили, задели изоляцию, то необходимо поставить ремонтную муфту (обязательно герметичную с термоусадкой на клеевой основе). Мы дадим Вам все рекомендации по установке ремонтного комплекта.  На этапе эксплуатации Вы должны помнить, что у Вас установлен электрический теплый пол. Если необходимо все таки просверлить плитку мы подскажем Вам как не попасть в кабель.



Если терморегулятор вышел все таки в рабочий режим, а пол все равно не нагревается, то похоже скорее всего произошел обрыв кабеля, нагревательной жилки. Продиагностировать можно так: Обесточить терморегулятор, отсоединить провода, которые ведут к системе Вашего теплого пола. Замерить сопротивление проводов теплого пола. Оно должно быть равно величине паспортных данных. Если оно измеряется мегаомами или вообще бесконечность, то к сожалению у Вас произошел обрыв теплого пола. Звоните нам. Мы постараемся найти этот обрыв.

Некоторые советы для электриков

Нет напряжения на входе

  • Возможно сработал автомат или дифференциальный выключатель. Попробуем проверить. У многих регуляторов теплого пол это видно по символам на экране или светится светодиодик на корпусе регулятора. Мы проверяем окончательно напряжение на клеммах N и L регулятора мультиметром.
  • Если наличие питания в порядке, начинаем подозревать следующих: терморегулятор, его датчик, ну и собственно сам теплый пол.
  • Пробуем проверить теплый пол, нагрузка в большинстве случаев активная. Сопротивление должно быть равно сопротивлению уложенного кабеля или мата.

Итак, измерив сопротивление греющей пленки, кабеля или мата – делаем какие то выводы.

Рассчитываем мощность установленной системы. Позвоните нам - поможем подсчитать. Для примера 220 умножаем на 220 и делим на сопротивление. Вот и мощность. Сравниваем ее с паспортным значением Вашего теплого пола.

Если пол потребляет большую мощность, похоже на короткое замыкание, повреждение изоляции. Часть пола в этом случае может еще работать, но недолго. Большой ток быстро выведет кабель из строя.

Маленькая мощность – в цепи где то есть обрывы. Работа теплого пола неэффективна и нестабильна. Если Вы все таки не знаете мощность теплого пола, попробуйте умножить площадь на которую он уложен на 150 Вт/м2.

Если пол оказался исправен попробуем перейти к датчику. Это терморезистор и он обладает каким то сопротивлением. Желательно его проверить тестером. Оно (сопротивление) меняется в зависимости от температуры. У DEVI оно равно 15 ком при 25 гр.

У некоторых приборов при неисправности датчика выдается ошибка на дисплее. Поменять датчик должно быть легко. Мы его закладываем в трубке – гофре. Она выходит наружу в подрозетнике теплого пола.  У нас есть датчики в свободной продаже. Они недороги.



Специалисты нашего Сервисного центра по ремонту теплого пола в Нижнем Новгороде и Нижегородской области помогут найти и устранить неисправности в работе системы теплый пол.

Статьи по теме

Electric - Термостаты | Климатические решения Gaia

У нас есть ряд термостатов, каждый из которых может быть легко установлен в вашу систему. Независимо от того, нужен ли вам термостат с простой шкалой, сенсорный экран или система для управления всей системой отопления с одной точки управления - у нас есть все элементы управления, соответствующие вашим индивидуальным потребностям.

Щелкните ссылку ниже, чтобы перейти к конкретному термостату, с которым вам требуется помощь.

DEVIreg Touch, DEVIlink, DEVIreg 550-540, DEVIreg 130-530, DEVIreg 535, DEVIreg 700.

DEVIreg Touch

Что мне делать, если на DEVIreg Touch появляется «Неустранимая ошибка»?

1. Выключите термостат из сети и снова включите.

2. Если это не помогает, задняя и передняя части не соединены должным образом. Пользователь должен снять переднюю часть и снять заднюю часть, переместить ее вперед, затем попытаться снова надеть переднюю часть, и это должно решить проблему

3.Заводские настройки термостата. Если вы не знаете, как это сделать, мы предоставили это видео, которое легко покажет вам, как это сделать

Что мне делать, если на DEVIreg Touch появляется сообщение «Короткое замыкание датчика пола»?

Это указывает на то, что 2 жилы касаются датчика пола, что происходит, если датчик был поврежден. Чтобы проверить, так ли это, вы можете начать с проверки проводки на задней панели термостата, чтобы убедиться, что нет ослабленных соединений, если соединения в порядке, вам нужно будет проверить сопротивление датчика температуры пола с помощью мультиметра и должен получить показание в пределах 10-20 кОм, если показание значительно ниже или выше этого значения, датчик температуры пола поврежден и потребует замены

Могу ли я использовать DEVIreg touch с напольными датчиками других производителей?

Да, можно.DEVIreg Touch работает с датчиками пола от DEVI, Warmup, Aube, OJ, Eberle, Ensto, Fenix, Raychem, Teplolux и многих других

Что означает целевой символ в нижнем углу моего Devireg Touch?

Значок цели (3 круга) в правом нижнем углу экрана просто указывает точку, в которой нужно нажать на экран, если вы хотите его разбудить

Что означает символ руки на моем Devireg Touch?

Значок руки в верхнем левом углу указывает на то, что функция таймера выключена, а термостат работает в ручном режиме.

Что означают стрелки вверх в левой части экрана температуры?

Эти стрелки указывают на то, что термостат подает питание на систему теплого пола и в настоящее время нагревается.

DEVIссылка

.

Моя система DEVIlink обнаружила предупреждающий треугольник в верхнем левом углу, что это означает?

Это указывает на ошибку в конфигурации вашей системы.Чтобы узнать точную ошибку, вы можете нажать «Контроль дома», а затем «Оповещения», после чего будет показан список проблем с системой. Если вы нажмете на проблему в списке, вы увидите более подробную информацию и возможные решения

Одно из устройств DEVIlink FT мигает красным, что это означает?

Мигающий красный свет указывает на то, что устройство потеряло связь с центральным контроллером, с которым оно сопряжено, и не будет работать, пока проблема не будет решена.

Одно из устройств DEVIlink FT мигает зеленым, что это означает?

Мигающий зеленый свет указывает на то, что устройство не сопряжено с центральным контроллером. Пожалуйста, обратитесь к вашему руководству DEVIlink о том, как повторно связать это устройство

У меня нет дисплея на моем блоке RS

Если ваше устройство DEVIlink RS ничего не отображает на дисплее, это может означать, что либо батареи разряжены, либо устройство не сопряжено / потеряло связь с центральным контроллером. Пожалуйста, обратитесь к руководству для ваших устройств по замене батарей и повторному соединению устройства

Что означают индикаторы на DEVIlink FT

Зеленый свет означает, что термостат «включен», но не заряжает систему.Он становится красным при фактической зарядке системы

DEVIreg 550-540

. . . .

Как снять переднюю панель термостата DEVIreg 550?

В центральном пазу в верхней части квадратной крышки находится небольшой фиксатор. Это следует нажать небольшой отверткой; в то же время ослабьте крышку. Схема, показывающая, как это сделать, поставляется в коробке термостата

Почему мой термостат DEVIreg 550 отображает только шкалу 1-10 с DEVImat в приложении для ванной комнаты?

Нормы электропроводки не допускают установку термостатов в ванных комнатах.Таким образом, поскольку он находится вне комнаты, он не может определять температуру воздуха в ванной. Таким образом, термостат связан с датчиком температуры пола и показывает комфортную настройку от 1 до 10. Это не температура воздуха. Каждая цифра на циферблате соответствует 5 ° C. Например, № 6 будет относиться к температуре пола 30 ° C

Почему мой термостат DEVIreg 540 или 550 включается в режиме таймера, когда он не запрограммирован?

Для этого могло быть две причины:
  • Время, запрограммированное в термостате, - это время, на которое вы хотите, чтобы в комнате была заданная температура.Время, необходимое для достижения этой температуры, добавляется ко времени запуска, чтобы обеспечить достижение температуры за установленное время запуска. то есть, если для достижения температуры требуется 2 часа, а установленное время - 7 часов утра, он включится в 5 часов утра
  • Другая причина может заключаться в том, что во время настройки термостата была неверно установлена ​​настройка «Понижение» или «LO». Это настройка, при которой система снова включается для защиты от замерзания. Это должно быть установлено на -25 °. Это означает, что если температура упадет на 25 градусов ниже температуры, указанной на лице, он снова включится.Таким образом, если он был неправильно установлен на -5 °, а температура на лице показывала 21 °, как только температура упала до 16 °, система снова включится. Это становится более серьезной проблемой, когда термостат настроен на работу с датчиками пола, так как показания представляют собой комфортную настройку от 1 до 10, где каждое число относится к 5 °. Если бы пользователь повернул термостат на 10, чтобы `` попытаться '' получить больше тепла, он бы фактически запросил 50 °, и даже если бы настройка Lo была установлена ​​на -25 °, система снова включилась бы, когда температура пола упала до 25 °, что не займет много времени, особенно в зимние месяцы

Что означает символ «3 волнистые линии» на моем DEVIreg 550 или 540?

Этот символ указывает на то, что температура ниже заданного значения или не достигла заданной температуры и в настоящее время нагревается.

Мигает внешнее кольцо моего DEVIreg 540/550, почему?

Это указывает на неисправность в системе управления.Мигает, обращая ваше внимание на факт наличия неисправности и на то, что в то же время отображается номер кода ошибки от 2 до 7. Пояснения к этим кодам можно найти в буклете руководства пользователя

Мой коврик имеет такую ​​же температуру, когда на дисплее DEVIreg 550 или 540 отображается 6.0, как когда на дисплее отображается 10.0?

Причина этого в том, что при настройке термостата настройка «nt» - это максимальная температура, которую может достичь пол, поскольку это «верхний предел».Таким образом, даже если вы увеличите его до 10, он все равно будет выключаться при любой температуре, установленной для «nt». Между прочим, каждое число относится к 5 градусам, поэтому 6 будет равняться 30 ° c

Для чего используются сетевые терминалы на DEVIreg 550?

Термостаты могут быть объединены в сеть, что означает, что некоторые из них могут быть связаны друг с другом посредством проводки, причем один из них является главным, а остальные - подчиненными. Это позволяет программировать информацию в ведущем устройстве, которая затем передается ведомым устройствам

Что означает настройка «LO» на моем DEVIreg 550? Мне нужно лучшее объяснение того, что он делает

Настройка «LO» - это «пониженная» температура.Вне заданных периодов времени термостат возвращается к более низкой температуре, эта температура - это температура, отображаемая на экране за вычетом температуры «LO», т.е. если настройка «LO», скажем, составляет -10, а температура, отображаемая на лице, равна 21, если температура упадет до 11 градусов он снова включится

Как установить термостат DEVIreg 550?

550 - это термостат для скрытого монтажа, поэтому для установки в стене требуется коробка глубиной 47 мм.

Что такое установочный код DEVIreg 550?

Код 0044 должен быть установлен до того, как можно будет внести какие-либо изменения в настройки. Для этого нажмите и удерживайте серую кнопку примерно 12 секунд, пока не появится слово «CODE», затем поверните на 0044 и нажмите, затем продолжите настройку

DEVIreg 130-530

.

В чем разница между серией DEVIreg 130 и серией DEVIreg 530?

Серия 130 - это ручные термостаты для наружного монтажа
Серия 530 - это ручные термостаты для скрытого монтажа

Что означают индикаторы на DEVIreg 130/132 и 530/532

Зеленый свет означает, что термостат «включен», но не заряжает систему.Он становится красным при фактической зарядке системы

Что произойдет, если мой DEVIreg 130 щелкнет?

Реле внутри термостата неисправно; это потребует замены термостата

DEVIreg 535

Как мне изменить программные режимы на моем Devireg 535?

Чтобы изменить режим программирования, удерживайте кнопку • нажатой в течение 2 секунд. Актуальная программа начинает мигать.Теперь можно изменить программу с помощью кнопок ▲ ▼
Нажмите •, чтобы принять

Какие программные режимы на моем Devireg 535?

Программа 1: Ручной режим. Температура поддерживается постоянно 24 часа в течение всей недели.
Программа 2: Температура понижается до экономичной в дневное и ночное время в течение всей недели. P2 - дневная программа, например, для рабочие дни, когда температура понижается в середине дня и ночью.Утром и вечером предпочтительна комфортная температура.
Программа 3: В ночное время температура понижается до экономичной в течение всей недели. P3 - это программа для дней дома, когда комфортная температура предпочтительна в течение дня, а экономичная температура ночью.
Программа 4: это недельная программа, где пн - пт - программа 2, а сб - вс - программа 3
P4 - неделя. программа с понедельником-пятницей как рабочими днями и субботой-воскресеньем как выходными. Верхние 7 столбцов показывают с понедельника по воскресенье.В будние дни используется программа таймера 2, а в выходные дни программа таймера 3

Что означают индикаторы на DEVIreg 535?

Постоянно горит зеленый свет означает, что термостат «включен», но не заряжает систему. Он становится красным при фактической зарядке системы (нагрев пола). Если зеленый индикатор мигает, это указывает на проблему с датчиком температуры пола, а если индикатор мигает зеленым и красным, это означает, что предел температуры пола не позволяет достичь заданной температуры в помещении

Как снять крышку, чтобы добраться до кнопки установки на моем Devireg 535?

Снимите переднюю крышку, осторожно нажав на фиксатор под термостатом, затем снимите рамку.

У меня появляется код ошибки на моем Devireg 535, что это значит?

Devireg 535 будет отображать различные коды ошибок в зависимости от проблемы. Вот что они означают:
E4 означает, что термостат перегрелся и отключился.Дайте термостату немного остыть. Затем выключите и снова включите термостат. Если ошибка не исчезнет, ​​обратитесь к электрику.
E5 означает короткое замыкание датчика температуры пола. Попросите электрика проверить соединения на задней панели термостата. Если все они подключены правильно, проверьте сопротивление датчика температуры пола.
E6 означает, что датчик температуры пола отключен или не дает показания. Попросите электрика проверить соединения на задней панели термостата, если все они подключены правильно, проверьте сопротивление датчика температуры пола

DEVIreg 700

Что означают индикаторы на термостатах DEVIreg 710, DEVIreg 750 и DEVIreg 754?

  • 710 является упреждающим контроллером и имеет два индикатора, один из которых слева от кнопки «limit» горит зеленым, когда не нагревается, и становится красным во время зарядки. Тот, что в правом верхнем углу, красный и будет мигать, указывая на то, что пол взял на себя нагрузку на «непиковой» нагрузке
  • .
  • 750 - еще один упреждающий контроллер, у которого есть два индикатора, один у кнопки E6, который горит зеленым, когда не нагревается, и меняет цвет на красный во время зарядки
  • 754 - это многозонный ведомый блок со световым индикатором для каждой зоны, расположенным слева от регулятора E6, он будет зеленым, когда не нагревается, и красным, когда заряжается. Красный свет у символа луны указывает на то, что была проведена ночная зарядка, и будет гореть в течение 11 часов после начала периода зарядки

Электрические теплые полы | Климатические решения Gaia

в меньшую сторону. .

Какая отделка пола подходит для системы DEVImat?

Большинство видов отделки пола подходят для использования с полом с подогревом при условии, что пол был подготовлен правильно и соблюдались любые температурные рекомендации производителя. Для отделки, такой как дерево, ламинат и ковры, важно, чтобы нагревательный мат был полностью покрыт латексной выравнивающей смесью до того, как будет установлена ​​требуемая отделка.

DEVImat слишком велик для комнаты, можно его разрезать?

DEVImat нельзя укорачивать, так как это изменит сопротивление мата и может вызвать его перегрев. Важно, чтобы площадь, требующая обогрева, была точно измерена (только свободная площадь пола) и чтобы вы всегда округляли значения

Существуют ли какие-либо ограничения на то, какую мебель или другие предметы я могу разместить поверх моей системы теплого пола?

Подогрев пола зависит от выделяемого тепла без каких-либо ограничений; если оно ограничено, это может привести к перегреву данной области и, в худшем случае, к обесцвечиванию пола.Такие предметы, как кресла-мешки и матрасы, положенные прямо на пол, могут вызвать проблемы. Все, что позволяет воздуху под ним, нормально.
Обратите внимание; что термоустойчивые элементы не должны устанавливаться на пол с подогревом так, чтобы тепло могло задерживаться. Это захваченное тепло может привести к поломке, если его оставить без должной заботы или внимания. Возможными примерами термоограничивающих предметов могут быть тяжелые коврики, кресла-мешки или матрас, уложенный в непосредственном контакте с полом. Некоторые предметы мебели, которые не пропускают воздух, также могут вызывать беспокойство.Если вы не уверены, свяжитесь с Гайей.
При определении пригодности отделки для полов с системами подогрева пола всегда следует консультироваться с производителем отделки пола. Всегда следует соблюдать инструкции производителя.

У меня перегорает предохранитель, когда я использую коврик?

Сгорают предохранители или автоматические выключатели срабатывают при коротком замыкании или перегрузке. Короткое замыкание является наиболее частой из двух причин. Обычно это происходит из-за механического повреждения, например, из-за того, что нагревательный кабель порезан, зажат или, возможно, просверлен

Требуется ли изоляция продуктов DEVImat?

DEVImat спроектирован как модернизированный продукт, который можно укладывать непосредственно на существующую поверхность пола, поэтому изоляция не требуется. Однако, если в полу есть место для добавления теплоизоляции или плиточной плиты, это улучшит характеристики.

Нужно ли грунтовать пол перед укладкой DEVImat?

У коврика есть клейкая основа, но если пол пыльный или жирный, он не будет хорошо держаться. Грунтование пола поможет коврику полностью прилегать к поверхности пола.

Почему система не нагревается?

Это могло произойти по ряду причин:
  • Убедитесь, что у вас есть питание (напряжение) на термостате
  • Проверить работу термостата
  • Проверить настройки на термостате
  • Проверьте целостность и сопротивление коврика.Эти проверки, возможно, должны быть выполнены квалифицированным электриком
  • .

У меня большая площадь пола, для которой требуются два коврика. Как мне соединить их вместе?

Холодные хвостовики должны быть выведены из пола и подключены параллельно. т.е. основные цвета соединены вместе, коричневый с коричневым, синий с синим и т. д.

Какой тип мата мне нужно заказать - 100Вт / м², 150Вт / м² или 200Вт / м²?

Маты 100 Вт / м² предназначены для укладки на деревянные полы.Если деревянный пол вентилируется, важно иметь какую-либо изоляцию под
Маты 150 Вт / м² для установки на бетонные полы
Маты 200 Вт / м² предназначены для установки на бетонные полы, где требуется более чувствительное тепло

Я хочу использовать DEVImat под ламинатом, какой тип подложки вы порекомендуете?

Подложка, обычно поставляемая с деревянным ламинатом, представляет собой акустическую подложку толщиной около 2-3 мм, это приемлемо.Если вы устанавливаете что-либо, кроме этого, пожалуйста, позвоните в нашу техническую группу в DEVI за советом

Могу ли я положить DEVImat под ванну, душевой поддон, кухню и т. Д.?

DEVI не рекомендует устанавливать DEVImat под любыми подобными приспособлениями по ряду причин:
  • Он может препятствовать выработке тепла системой, что может привести к ее перегреву или повреждению мебели
  • Если когда-либо возникнет неисправность, выполнить ремонт будет чрезвычайно сложно.

У меня есть пол из дерева и бетона.Какой DEVImat мне использовать?

DEVI рекомендует, чтобы каждая секция пола имела собственный «коврик» и термостат. Если использовать мат одного размера и термостат, то где установить датчик? В этом случае полы будут обеспечивать неравномерную температуру.

Какой тип плиточного клея / выравнивающего состава / раствора для плитки вы рекомендуете?

Покрытие должно быть гибким или иметь эластичную добавку

Какой толщины должен быть слой клея / выравнивающей смеси?

Клейкая основа должна быть достаточно толстой, чтобы покрывать кабели; обычно достаточно 4-5 мм

Как долго я должен оставить систему отопления после облицовки плиткой, прежде чем включить ее?

DEVI рекомендует дать клею возможность высохнуть / отвердеть естественным путем и в соответствии с рекомендациями производителя.

Сколько времени нужно отопительной системе, чтобы прогреться?

Это зависит от различных факторов, таких как:
  • Какая система была установлена?
  • Какая стяжка уложена?
  • Какая глубина стяжки пола?

Это может быть что угодно, от 30 минут для Devimat под плитками до 5-7 часов для системы хранения

Какой ширины у DEVImat?

Фактическая ширина мата составляет 430 мм, но рекомендуется устанавливать его с интервалом 500 мм, чтобы обеспечить достаточное пространство между прогонами.

В чем разница между двужильными и одножильными матами?

Разница между двумя матами заключается в «холодном хвосте»:
  • Двухпроводный мат, нет второй соединительной клеммы для возврата к термостату
  • Однопроводниковый мат. На каждом конце мата имеется по одному холодному хвостовику, и они должны быть собраны вместе в точке соединения

Что за черная штука на дальнем конце DEVImat?

Это соединение на конце двухпроводного мата, где нагревательный элемент подключается к нейтрали. Это произведено внутри кабеля

Как подключить непромокаемый коврик для зеркала DEVIclear?

Рекомендуется подключать зеркальные коврики к цепи освещения, которая включается и выключается вместе с освещением в помещении. Подключение к цепи освещения может быть выполнено с помощью коробки, установленной в стене рядом с зеркалом и запечатанной глухой пластиной, или соединительной коробкой в ​​соседней пустоте

Какие размеры у зеркальных ковриков?

Доступно 2 размера:
  • 800 мм x 600 мм
  • 500 мм x 700 мм

Как долго мне нужно оставить систему отопления после стяжки, прежде чем включить ее?

Рекомендуется дать стяжке возможность высохнуть естественным путем, и это опять же будет зависеть от ее толщины.Обычно от момента укладки стяжки до включения системы достаточно времени, чтобы она высохла

Где поставить термостат?

Обычно термостат следует располагать в контролируемой комнате, чтобы он мог точно определять температуру воздуха. По возможности, он также должен находиться вдали от прямых солнечных лучей и от сквозняков или посторонних источников тепла, которые могут повлиять на него, например, радиатора или телевизора

Термостаты для ванных комнат и ванных комнат должны быть размещены удаленно либо за дверью, либо в шкафу и связаны с датчиком пола, который будет расположен внутри ванной комнаты или на полу в спальне.

Дисплей термостата пуст.Что это значит?

Убедитесь, что у вас есть питание (напряжение), идущее к термостату, так как это довольно часто означает, что на термостат нет питания

Можно ли установить термостат в ванной?

Согласно правилам электропроводки, термостаты не должны устанавливаться в помещениях со стационарной ванной или душем.

Должен ли я использовать УЗО?

Использование УЗО особенно рекомендуется во «влажных» помещениях, таких как ванные комнаты и ванные комнаты. УЗО обеспечивает большую защиту в случае неисправности.

Мой коврик / кабель поврежден или сломан. Могу я это исправить?

Да. В большинстве случаев все коврики и кабели можно отремонтировать. Gaia предлагает полную диагностику и гарантийный ремонт

Какова ориентировочная стоимость эксплуатации системы теплого пола?

Эксплуатационная стоимость кабеля или мата зависит от его номинальной мощности / мощности и зависит от количества потребляемой электроэнергии.

Единица электроэнергии составляет 1000 Вт (1 кВт) в течение 1 часа по стоимости единицы электроэнергии i.e 1500 Вт x 1 час x 15 шт. / блок = 22,5 шт. / час

Каков срок гарантии на продукцию DEVI?

Все кабели DEVImats и DEVIflex - 20 лет для всех продуктов, установленных после 01.09.2013, 10 лет для продуктов до этой даты.

Все термостаты - 2 года (5 лет на Devireg Touch)

На что распространяется гарантия DEVI?

Все маты, кабели и органы управления застрахованы от производственного брака.

Любой отказ, вызванный механическим повреждением, будет устранен, но расходы будут покрыты заказчиком

Какой кабель находится под напряжением, а какой - нейтраль от нагревательного элемента?

Это будет зависеть от продукта к продукту.

Для двухжильных кабелей / матов будет прикреплен трехжильный кабель с идентифицируемыми цветами жил

Для однопроводных матов будет сине-черный холодный хвост, синий - нейтраль, а черный - под напряжением.

Для одножильных кабелей оба «холодных хвоста» черные, полярности нет, т.е.е не имеет значения, какой кабель подключен к фазе, а какой к нейтрали.

Какую максимальную толщину отделки пола я могу получить с помощью нагревательных кабелей DEVImat или DEVIflex?

Это будет зависеть от указанной отделки

Для древесины, 20 мм для мягкой древесины, 30 мм для твердой древесины. Большинство деревянных ламинатов в порядке, но, возможно, их потребуется обработать по качеству

.

Подходит большинство виниловых пластинок, если производитель соблюдает температурные ограничения

.

Коврики и подложки подходят, но чем ниже рейтинг полотна, тем лучше время отклика системы.

Можно ли удлинить «холодные хвосты» или сенсорные кабели?

Как холодные хвосты, так и сенсорные кабели можно удлинить до 50 метров

Какой источник питания мне нужен?

Это будет зависеть от обогреваемой зоны и плотности уложенного кабеля / мата.Ваш электрик должен уметь рассчитать это, если он узнает мощность установленного теплого пола

Подходит ли моя система теплого пола для использования под коврами?

Да, при условии, что мат / кабели сначала покрыты латексной выравнивающей смесью

Что такое «датчик температуры пола»?

Датчик температуры пола - это ограничивающее устройство, которое регулирует верхний предел температуры пола, установленный на термостате

В какой коробке находится датчик температуры пола?

Датчик температуры пола поставляется в основании коробки термостата

Куда подключен датчик температуры пола?

Датчик температуры пола подключен к соответствующему термостату и подключен к клемме NTC. На кабелях нет полярности, поэтому не имеет значения, какой кабель к какой клемме

Я не устанавливал датчик температуры пола. Это необходимо?

Термостаты DEVIreg 540/550 можно запрограммировать на работу с датчиком воздуха, уровнем пола или датчиком воздуха и пола. Если выбрано определение пола или помещения и пола, необходимо установить датчик температуры пола. Это особенно необходимо при управлении отоплением в ванных комнатах и ​​соседних комнатах, где термостаты расположены за дверью

Сможете ли вы отремонтировать теплый пол

Ремонт теплых полов - возможно ли?

Когда заказчик решает установить полы с подогревом , один из наиболее часто задаваемых вопросов - можете ли вы отремонтировать полы с подогревом ? К счастью, да.

Установка теплых полов может быть довольно дорогостоящим вложением. Он покрывается выравнивателем, а поверх него крепится плитка. Как, черт возьми, можно отремонтировать пол с подогревом , если он вышел из строя или перестал работать?

Хорошая новость заключается в том, что отремонтировать теплых полов может быть достаточно простым упражнением. Ниже перечислены возможные причины, по которым он не работает, и как можно устранить проблемы с подогревом пола :

1.Датчик температуры

Если термостат показывает нестандартные значения, возможно, датчик температуры пола неисправен. Компания Creative Tiles & Laminates всегда устанавливает второй датчик пола в качестве запасного по отношению к первому датчику. Тогда, если датчик температуры пола все-таки сработает, поменять датчик, который используется термостатом, не составит большого труда.

Если у вас нет вторичного датчика, вам придется установить новый датчик температуры пола. Либо закопайте линии раствора (если достаточно широкие), либо выкопайте плитку, чтобы вы могли разместить ее рядом с ковриком для теплого пола .

2. Термостат

Попробуйте сбросить часы до заводских настроек , чтобы проверить, исправен ли ваш термостат. Если проблема не исчезнет, ​​возможно, потребуется заменить термостат.

3. Кабель для обогрева пола

Ремкомплект кабеля подогрева пола

A. Случайный обрыв кабеля.

Мы обнаружили, что большая часть ремонта необходима из-за того, что случайно разрезал на электрический кабель.

К счастью, этот тип неисправности означает, что вы точно знаете, где находится разрыв, поэтому вы сможете исправить его с помощью комплекта для ремонта кабеля .

Большинство электрических матов для теплого пола изготавливаются таким же образом. Это означает, что обрыв кабелей можно легко устранить с помощью ремонтного комплекта .

Каждый комплект отремонтирует один разрыв в электрическом кабельном коврике теплого пола .

B. Местоположение неисправности неизвестно.

Это самая сложная и самая дорогая ошибка, которую можно исправить, но это не невозможно . Вам просто необходимо заказать опытного электрика теплых полов .

Он будет использовать различное оборудование, включая тепловизионную камеру, чтобы определить место аварии. Как только обнаружен разрыв , он может просто выкопать плитку над разрывом и исправить разрыв . Затем вы можете заказать плиточник для замены плитки или сделать это самостоятельно.Не забудьте использовать гибкий клей и затирку .

Помните, что на большинство ковриков для теплого пола предоставляется пожизненная гарантия . Если электрик определит, что это ошибка производителя , стоимость ремонта мата должна быть покрыта производителем.

Мы рекомендуем ознакомиться с условиями гарантии производителя . Возможно, вам придется связаться с производителем , поставщиком или установщиком вашего коврика для теплого пола , чтобы разрешить посещение специалиста UFH-электриком .

Если вам нужно отремонтировать полы с подогревом или вам нужна дополнительная помощь или помощь, , пожалуйста, свяжитесь с Creative Tiles & Laminates или позвоните по телефону 01922 610015 .

О Сьюзан

Присоединился к Creative Tiles and Laminates в качестве менеджера по маркетингу в 2005 году. Дополняет команду высшего руководства, имеющую более чем 30-летний опыт монтажа, напольных покрытий и обслуживания клиентов.

DEVI devireg 550: Технические характеристики

  • Page 1

    GB / DAS Руководство пользователя devireg ™ 540/550

  • Page 2

    Содержание Введение 3 Знакомство с devireg 540/550 4 Как использовать систему отопления deviheat 6 Ежедневная работа 7 ™ ™ Установка часов и дня недели 10 Программирование таймера 11 Гарантия 16 Не накрывайте термостат, e. грамм. повесив полотенца и т. д.

  • Page 3

    Введение Вы приобрели термостат devireg ™ 540/550, который является неотъемлемой частью системы deviheat ™. DEVI ™ разработала devireg ™ 540/550, чтобы сделать ваш теплый пол еще более экологически безопасным способом обогрева вашего дома. devireg ™ 540/550 будет динамично работать с температурой как в помещении, так и с температурой пола, чтобы обеспечить максимально возможный комфорт наиболее экономичным способом.

  • Page 4

    Представляем devireg ™ 540/550 devireg ™ 540 - это усовершенствованный контроллер температуры со встроенным таймером.ТОЛЬКО для devireg ™ 550: devireg ™ 550 - это адаптивный регулятор температуры, специально разработанный для систем напольного отопления. Devireg ™ 550 измеряет комфорт от пола в сочетании с комфортом от температуры воздуха в помещении, чтобы компенсировать внешние погодные условия.

  • Page 5

    Все это означает, что как только вы настроите на своем devireg ™ 550 желаемую комфортную температуру, вам больше не придется ничего делать. devireg ™ 550 автоматически настроит обогрев в соответствии с вашими требованиями к комфорту и экономии, независимо от того, как погода на улице меняется.Это также означает, что devireg ™ 550 способен обнаруживать внезапное падение температуры в помещении.

  • Page 6

    Как использовать вашу систему отопления deviheat ™ Функция кнопки Кнопка может поворачиваться в обе стороны, обозначается значком или кнопку можно нажимать / удерживать, обозначается отображением символов на дисплее Символ включения таймера. Символ защиты от замерзания. Цифровой дисплей для отображения времени, температуры, текста и т.д.Может использоваться, например, как «Режим вечеринки» или для постоянного понижения температуры во время отпуска. На это указывает непрерывное кольцо часов ... Установка таймера с автоматическим переключением между экономичной и комфортной температурой. Часы и таймер должны быть установлены! Обозначается символом таймера и кольцом часов, показывающим программу таймера . ..

  • Page 8

    Вы хотите повысить температуру ... Поверните по часовой стрелке, чтобы повысить температуру. Вы хотите снизить температуру... Поверните против часовой стрелки, чтобы снизить температуру. Вы хотите включить или выключить функцию таймера ... Понижение экономии между 0000 и 0700 Нажмите кнопку, чтобы включить таймер. Нажмите еще раз, чтобы выключить таймер.

  • Page 9

    Маркировка на часах показывает, когда выбрана комфортная температура и когда включен экономичный режим понижения. Мигающая точка указывает текущие часы (каждые полчаса). Если температура понижается до минимума (+ 5ºC), на дисплее появляется символ замерзания, указывающий, что термостат будет поддерживать минимальную температуру + 5ºC в помещении для защиты от замерзания.Если температура будет ниже + 5ºC, термостат выключится.

  • Page 10

    Установка часов и дня недели Вы хотите установить / изменить часы ... (Часы не установлены на заводе) Удерживайте кнопку в течение 3 секунд. Теперь часы можно установить вперед или назад, повернув кнопку вправо или влево соответственно. Чтобы изменить день недели, продолжайте изменять время до тех пор, пока не пройдет 0:00. Цифры 1-7 не соответствуют каким-либо конкретным дням, поэтому вы можете выбрать, какой день недели - нет.1 и т. Д. Если часы установлены правильно, нажмите кнопку, чтобы сохранить настройки.

  • Page 11

    Программирование таймера Вы хотите установить / изменить программу экономии энергии ... (Таймер не установлен на заводе) Удерживайте кнопку в течение 6 секунд. Теперь можно редактировать программу экономии энергии. 6 сек. Сначала поверните кнопку, чтобы выбрать день недели, который вы хотите запрограммировать ... Нажмите кнопку, чтобы начать программирование ...

  • Page 12

    Кнопка попеременно поворачивается и нажимается, чтобы выбрать периоды с экономичным понижением и периоды с комфортной температурой соответственно.При каждом нажатии кнопки программа переключается между низкой (экономичный режим) и высокой (комфортной) температурой. А между каждым нажатием вы можете повернуть кнопку и выбрать период времени.

  • Page 13

    Пример Когда вы входите в меню программирования, выберите день и нажмите кнопку ... Поворачивайте, пока не дойдете до первого раза, когда вам нужна комфортная температура, например 06:00. Нажать ... Повернуть до тех пор, пока не потребуется снова понизить температуру, например 07:30. Нажмите ...

  • Page 14

    И перейти к следующему комфортному периоду, например 15:30, и нажмите ... Затем поверните, пока не дойдете до времени, когда должно начаться следующее понижение температуры, например 22:30 и нажмите ...

  • Page 15

    Если вы продолжите поворот, программа автоматически перейдет на следующий день. Таким образом, программирование может продолжаться всю неделю. Конец Когда вы закончили программирование, изменения должны быть сохранены. 3 сек. Это делается удерживанием кнопки в течение 3 сек.Дисплей автоматически вернется к нормальному виду. Помните (ТОЛЬКО для devireg ™ 550): с devireg ™ 550 вам нужно только запрограммировать время, когда вам нужна комфортная температура, и время, когда вы хотите экономную температуру.

  • Page 16

    Гарантия DEVI ™: Вы приобрели термостат deviheat ™ 550, который является неотъемлемой частью системы deviheat ™, которая, как мы уверены, повысит комфорт и экономичность вашего дома. Deviheat ™ предлагает комплексные решения для обогрева с нагревательными кабелями deviflex ™ или нагревательными матами devimat ™, термостатами devireg ™ и фитингами devifast ™.

  • Page 17

    Гарантийный сертификат Гарантия DEVI ™ предоставляется: Имя: Адрес: Почтовый индекс: Телефон: Обратите внимание! Для получения гарантии DEVI ™ необходимо внимательно заполнить следующие данные. См. Другие условия на обратной стороне страницы.

  • Страница 18
  • Страница 19
  • Страница 20

    Схема подключения: Сетевое подключение ТОЛЬКО devireg ™ 550 29

  • Страница 21

    Технические характеристики: Диапазон температур: от + 5º до + 35 ° C или OFF Предел температуры пола: от + 20º до + 50ºC Напряжение: 180 - 250 В ~ 50/60 Гц Резистивная нагрузка: 250 В ~ 16 A Индуктивная нагрузка: 1 A (коэффициент мощности 0. 3) Потребляемая мощность:

  • Page 22

    Неисправность: Что делать: 2 Настроен как главный, но может обнаруживать другой главный блок Только один блок может быть сконфигурирован как главный блок 6 Неисправность датчика температуры пола 5 Неисправность датчика Короткое замыкание датчика температуры пола №: Замените датчик температуры пола 27

  • Page 23

    Сообщения об ошибках: devireg ™ 540/550 имеет встроенную систему, которая постоянно проверяет систему отопления, сам термостат и возможную сеть на предмет неисправностей. никаких неисправностей.При возникновении ошибки дисплей будет мигать вместе с показанием обнаруженной неисправности, которая будет отображаться номерами дней недели от 1 до 7: Неисправность: Что делать: 7 Часы не настроены Установите часы 4 Термостат включен термостат охладился на выключенный из-за периода.

  • Page 24

    Если в сети сконфигурировано больше главных блоков, на дисплее будет мигать сообщение об ошибке, и потребуется перенастроить блок.

  • Page 25

    Сетевые подключения (ТОЛЬКО для devireg ™ 550): Devireg ™ 550 поддерживает сетевые возможности.Все устройства devireg ™ 550, установленные в здании, могут быть связаны друг с другом через сетевое оборудование, что дает возможность централизованной настройки программирования и параметров, например установка часов. Сеть может включать до 32 устройств, т. Е. 1 ведущее и до 31 ведомого. Возможно иметь только одно главное устройство. Devireg ™ 550 можно настроить как автономное устройство, даже если оно подключено к сети.

  • Page 26

    Заводские настройки: Термостат предварительно настроен со следующими параметрами: Работа Заводские настройки Выбор Тип сети Один (ТОЛЬКО для devireg ™ 550) Один, Главный или Подчиненный Темп.дисплей Датчик Cº Комната + пол Cº или Fº Комната, пол или комната + пол Макс. температура пола Смещение Экономичное понижение Рабочий день Часы + 45 ° C 0,0 ° C -5 ° C 1 24 Время Настройки таймера -: - + 20 ° C до + 50 ° C от -5,5 ° C до +5.

  • Page 27

    Наконец, необходимо установить тип часов. Выберите, должны ли часы быть 24 часа или 12 часов AM / PM. Поверните, чтобы выбрать 12 или 24 часа, и нажмите ... Чтобы завершить базовую настройку, нажмите кнопку, и дисплей вернется в меню ежедневной работы.

  • Страница 28

    В сочетании со встроенным таймером термостат можно запрограммировать на понижение температуры (LO), например ночью. Диапазон составляет от 0ºC до -15ºC. Поверните, чтобы выбрать экономичный уровень понижения, и нажмите ... (Выберите -5ºC, если температура должна быть понижена на 5 градусов). Если установлено обычное комнатное отопление, мы рекомендуем не понижать температуру в ночное время на более чем прибл. -5ºC.

  • Page 29

    Смещение (OFFS) может использоваться для регулировки разницы между термостатом и термометром в комнате, если таковые имеются.Если термометр показывает, например, На 1ºC больше, чем у термостата, можно отрегулировать смещение на + 1ºC. Диапазон составляет от -5,5 ° C до + 5,5 ° C. Поверните, чтобы выбрать смещение, и нажмите ...

  • Page 30

    В зависимости от конструкции пола можно выбрать максимальную температуру пола (Mt), которая не может быть превышена. Диапазон температур от 20ºC до 50ºC. Поверните, чтобы выбрать максимальную температуру пола, и нажмите ... Обратите внимание! Максимальная температура пола установлена ​​на заводе на 45 ° C для обеспечения безопасности кабеля.При изменении максимальной заданной температуры необходимо соблюдать местные строительные нормы.

  • Page 31

    devireg ™ 540/550 может использовать два датчика, один встроенный датчик плюс внешний датчик, который можно разместить, например, в полу. Выберите датчик (и), который будет использоваться для этой системы отопления. Поверните, чтобы выбрать датчик помещения (r S), датчик пола (FS) или и датчик помещения, и датчик пола (rFS), и нажмите ... (Если термостат использует только датчик температуры пола, на дисплее не будет отображаться фактическая температура (5 ° C). до 35º), а шкала от 0 до 10).

  • Page 32

    Выберите, должен ли термостат показывать градусы Цельсия или Фаренгейта. Поверните, чтобы выбрать Cº или Fº, и нажмите ...

  • Page 33

    ТОЛЬКО для devireg ™ 550: Первая функция, которую нужно выбрать в базовой настройке, - должен ли devireg ™ 550 работать в одиночку или как главный или подчиненный термостат. Если несколько термостатов объединены в одну сеть, только один из термостатов может быть выбран в качестве главного! Для получения дополнительной информации о сети и Master / Slave см. Раздел на странице 24.Поверните, чтобы выбрать Alone (ALO), Master (MAS) или Slave (SLA), и нажмите ... Обратите внимание! Если выбран Slave, не все настройки в Basic Setting будут отображаться.

  • Page 34

    Изменение базовой настройки Если необходимо изменить базовую настройку, кнопку необходимо удерживать в течение 12 секунд. 12 сек. После этого можно получить доступ к меню основных настроек, выбрав код! Поверните, чтобы выбрать код . .. Выберите код: 0044 Когда код выбран, нажмите кнопку ...

  • Page 35

    devireg ™ 540/550 может использовать два датчика, один встроенный датчик плюс внешний датчик, который можно разместить в полу.Выберите датчик (и), который будет использоваться для этой системы отопления. Поверните, чтобы выбрать датчик помещения (r S), датчик пола (FS) или и датчик помещения, и датчик пола (rFS), и нажмите ... (Если термостат использует только датчик температуры пола, на дисплее не будет отображаться фактическая температура (5 ° C). до 35º), а шкала от 0 до 10).

  • Page 36

    Активация devireg ™ 540/550 Когда термостат впервые подключается к сети, необходимо выбрать код и датчик (и).Поверните, чтобы выбрать код ... Выберите код: 0044 Когда код выбран, нажмите кнопку ... Теперь необходимо выбрать датчики, которые будут использоваться ...

  • Page 37

    НЕ перетягивайте! 12

  • Page 38

    Соберите термостат, сначала поместив рамку, затем установите модуль дисплея и, наконец, нажмите на переднюю крышку, чтобы она встала на место. Примечание. Дисплей необходимо аккуратно переустановить на базовый модуль, убедившись, что 8-контактный штекер вставлен правильно, используя четыре окружающих его выступа.При повторной установке двух боковых винтов НЕ затягивайте их слишком сильно. Их просто нужно еле застегивать.

  • Page 39

    Для получения наилучшего результата при использовании devireg ™ 540/550 термостат следует устанавливать в стене, соблюдая несколько основных правил: - Высота установки, как правило, от 80 до 150 см. . - На стене, НЕ обращенной наружу - На стене, где она НЕ будет подвергаться воздействию прямых солнечных лучей - Вдали от окон / дверей, которые время от времени открываются - Ее нельзя накрывать шторами, полотенцами и т. Д.

  • Page 40

    Предупреждение (ТОЛЬКО для devireg ™ 550): Обратите внимание, при работе с термостатами, подключенными к сети, перед началом работы убедитесь, что сетевое питание для всех термостатов в сети отключено. Отверстия для винтов Теперь вы можете закрепить термостат в стене, используя любое из восьми отверстий для винтов в базовом модуле.

  • Page 41

    При установке devireg ™ 540/550 вам необходимо выбрать тип нагрева и, следовательно, какие датчики следует использовать.DEVI ™ рекомендует всегда устанавливать датчик температуры пола! Комфортное отопление: - Постоянная температура пола, например, в помещении. ванные комнаты и другие комнаты, которые часто используются босиком. - Установите датчик температуры пола и выберите только датчик температуры пола в основных настройках. Общий обогрев помещения: - Контроль температуры в жилых комнатах и ​​т. Д.

  • Page 42

    Подключение термостата должно выполняться, как показано ниже. Нагревательный элемент Макс. нагрузка 16 ампер. Питание от сети Датчик NTC 180-250 В, 50/60 Гц Подключение к сети ТОЛЬКО на devireg ™ 550 Поскольку devireg ™ 540/550 не оборудован клеммой заземления, заземляющий экран нагревательного кабеля должен быть подключен к земле от источника питания через клемму заземления в коробке для поверхностного монтажа или в утопленной металлической коробке, которая когда-либо использовалась.

  • Page 43

    Снимите рамку с термостата.

  • Page 44

    Выкрутите два винта, по одному с каждой стороны, и осторожно снимите модуль дисплея.

  • Page 45

    Установка devireg ™ 540/550: При установке devireg ™ 540/550 сначала необходимо демонтировать термостат. Снимите переднюю крышку, осторожно нажав на фиксатор в верхней части (центральное отверстие), и снимите крышку.

  • Page 46

    Содержание Установка devireg ™ 540/550 4 Активация devireg 540/550 13 Изменение базовой настройки 15 Заводские настройки 23 Сеть 24 Сообщения об ошибках 26 Технические характеристики 28 Схема подключения 29 ™ Обратите внимание: Devireg ™ 540/550 должен быть подключен, а базовая настройка должна выполняться авторизованным электриком.Неправильная установка и базовая настройка могут привести к повреждению системы отопления или конструкции пола.

  • Страница 47
  • Страница 48

    GB GB / DAS Инструкция по установке devireg ™ 540/550 08095121 · 03.

  • 140F1070 Термостат Devireg 330, -10..10 ° C w. датчик температуры пола, 3,6 кВт, 16 А, 230 В, TS35, Devi Elit GlobalStore ™


    Изображение иллюстративное

    Термостат Девирег 330, -10..10 ° C ш. датчик температуры пола, 3,6 кВт, 16 А, 230 В, TS35, Devi

    Код: 140F1070

    Цена

    61,50 € /ПК
    (73,80 € / шт с НДС)

    Наличие:

    7 дней

    Вес:

    0,083 кг / шт

    Объем:

    0,0002 м3 / шт

    Обзор
    DEVIreg ™ 330 - это электронный термостат для установки в электрические шкафы с DIN-рейкой. вложение.Используется в основном для регулирования диапазона более низких температур, например, для защиты от замерзания.
    Термостат должен устанавливаться через выключатель отключения всех полюсов и иметь светодиодный индикатор. текущий режим (нагрев, ожидание или неисправность).

    Для измерения и контроля заданной температуры проводной датчик или датчик наружного воздуха должен использоваться. Температуру можно регулировать по шкале от -10 ° C до + 10 ° C.

    Льготы:

    • Для монтажа на DIN-рейку
    • Зона низких температур
    • Низкое потребление в режиме ожидания
    • Светодиодный индикатор
    Соответствие стандартам:
    • EN / IEC 60730-1 (общий),
      EN / IEC 60730-2-9 (термостат)
    Спецификация:
    Рабочее напряжение: 220 В - 240 В ~ 50/60 Гц
    Энергопотребление в режиме ожидания: макс. 0,25 Вт
    Реле:
    Резистивная нагрузка: Макс 16 А / 3680 Вт при 230 В
    Индуктивная нагрузка: Cos Φ = 0,3 макс. 1A
    Чувствительный элемент: NTC 15 кОм в 25 ° C
    Гистерезис: ± 0,2 ° С
    Температура окружающей среды: от -10 ° C до + 50 ° C
    Снижение в периоды экономии: 5 ° С
    Диапазон температур: от -10 ° C до + 10 ° C
    Макс. спецификация кабеля: 1 x 4 мм 2 или 2 x 2,5 мм 2
    Температура испытания шара давлением: 75 ° С
    Степень загрязнения: 2 (бытовое применение)
    Тип контроллера: 1 С
    Температура хранения: от -20 ° C до + 65 ° C
    Класс IP: 20
    Класс защиты: Класс II
    Размеры (В / Ш / Г): 85 мм x 36 мм x 58 мм
    Вес: 83 г


    DEVI devireg 550 Руководство пользователя

     Системы теплого пола DEVI
    Руководство по поиску и устранению неисправностей
    www. devi.co.uk
    Следуйте пошаговым инструкциям и
    НАГРЕВ ВЫПУСК 1
    УЗО срабатывает.
    когда система
    включенный.
    ОТОПЛЕНИЕ ВЫПУСК 2
    Нет дисплея на
    термостат.
    Пожалуйста, заполните
    визуальный контроль на странице 3.
    Проходит ли продукт
    все три проверки?
    НЕТ
    Купить
    сменный термостат
    ДА
    (только вариант нагрева 2)
    ДА
    Электрик должен
    посетите сайт, чтобы убедиться, что все
    электрические соединения
    и проводка правильная.
    Они правы?
    ДА
    Пожалуйста завершите
    разделы 1 и 2, и
    вернуться в DEVI.С вами свяжутся как
    как можно скорее.
    Подождите 24 часа, чтобы
    оценить, как система
    выполняет.
    Пол греется
    вообще?
    НЕТ
    Электрик должен
    провести сопротивление и
    проверка изоляции.
    Обрыв цепи?
    (Нет сопротивления).
    ДА
    НЕТ
    НЕТ
    ДА
    Пожалуйста, внесите изменения в
    проводка / соединения
    используя диаграммы
    доступны на
    www.devi.co.uk.
    Также обратитесь к спине
    термостата.
    Пожалуйста, используйте
    система как
    требуется.
    Есть замыкание на землю?
    (Преемственность между
    жить / земля или
    земля / нейтраль).ДА
    Пожалуйста завершите
    разделы 1 и 2 и
    вернуться в DEVI.
    С вами свяжутся как
    как можно скорее.
    НЕТ
    Есть ли выход напряжения?
    от термостата
    когда требуется? Пожалуйста
    используйте инструкции по тестированию
    на странице 5/6, чтобы установить
    термостат.
    НЕТ
    Обмен
    термостат. Пол
    разминка?
    ДА
    Пожалуйста, заполните разделы
    1 и 3 и возврат 550
    вашему поставщику.
    НЕТ
    ДА
    Пожалуйста завершите
    разделы 1 и 5 и
    вернуться в DEVI. Ты сможешь
    свяжутся, как только
    возможный.
    Пожалуйста завершите
    разделы 1 и 4 и
    вернуться в DEVI.Ты сможешь
    свяжутся как можно скорее
    насколько возможно.
    * Квалифицированный электрик должен выполнять все инструкции в заштрихованной рамке.
    2
    заполните соответствующие формы, где это необходимо
    ОТОПЛЕНИЕ ВЫПУСК 3
    ОТОПЛЕНИЕ ВЫПУСК 4
    Пол не
    нагревается вообще.
    Система отопительная,
    но не работает как
    Я ожидал.
    Убедитесь, что
    термостат установлен на
    быстрая настройка на стр. 3.
    Это символ
    показывает?
    НЕТ
    НЕТ
    Пожалуйста, обратитесь к
    Проблемы с производительностью
    Стрелок на странице 4.
    Обратитесь к пользователю
    руководство / вопросы по
    www. devi.co.uk
    ДА
    Если проблема не в
    решено, пожалуйста, заполните
    раздел 1 и 5 и
    вернуться в DEVI. Вы будете
    связались при получении.
    Внешний обод на
    термостат мигает?
    ДА
    Прочтите следующий номер неисправности на термостате и следуйте инструкциям.
    Нет
    Ошибка
    Действие
    2
    Настроен как мастер, но есть другой мастер.
    обнаружен
    Термостат неправильно
    устанавливается во время настройки, см. шаг 2,
    на стр. 5 и 6. Установите на ALO.
    3
    Настроен как ведомый, но не может найти ни одного ведущего
    единица измерения
    Термостат неправильно настроен во время
    конфигурации, см. шаг 2 на стр. 5 и 6.Установите ALO.
    4
    Термостат выключился из-за
    перегрев
    Вызовите электрика, (дайте термостату остыть в течение
    период, затем введите базовую настройку, чтобы оставить ошибку
    Режим). Проверьте всю проводку (схемы на обратной стороне
    термостат и на www.devi.co.uk) и
    визуальный контроль на странице 4.
    5
    Неисправность датчика. Короткое замыкание датчика температуры пола
    Вызовите электрика (обратитесь к авторизованному
    Электрик проверит проводку датчика температуры пола и
    получить значение сопротивления 10–24 кОм).
    Датчик температуры пола, возможно, придется повторно подключить или
    заменены.6
    Неисправность датчика. Короткое замыкание датчика температуры пола
    Вызовите электрика (обратитесь к авторизованному
    Электрик проверит проводку датчика температуры пола и
    получить значение сопротивления 10–24 кОм).
    Датчик температуры пола, возможно, придется повторно подключить или
    заменены.
    7
    Часы не установлены
    Установить часы
    (см. страницу 11 руководства пользователя devireg 550,
    Его можно скачать на сайте www.devi.co.uk).
    Если ошибка не исчезнет, ​​заполните разделы 1 и 5 и вернитесь в DEVI.
    3
    Devireg 550 инструкции по тестированию системы или зон обогрева пола Devimat
    где термостат расположен за пределами комнаты (т. е.влажные участки)
    Следуйте этим инструкциям, чтобы убедиться, что термостат настроен правильно и обеспечивает питание нагревательных элементов.
    NB. Если на термостате изначально отображается КОД, вам будут представлены ТОЛЬКО шаги 1 и 4; установите их, как описано ниже.
    После того, как вы выполнили шаги 1 и 4, или контроллер отображает что-то, кроме CODE, вы должны нажать и удерживать
    нажимайте кнопку, пока не отобразится слово КОД, и выполните следующие действия.  Чтобы сбросить термостат, нажмите и удерживайте кнопку, пока не появится CODE.
    отображается.Обратите внимание, что настройки для более старых версий отображаются КРАСНЫМ цветом.
    1
    Код установки
    Поверните кнопку, чтобы выбрать код 0044, а затем нажмите
    кнопку один раз.
    2
    Операционная
    Режим
    Поверните кнопку, чтобы выбрать ALO, а затем нажмите кнопку
    3
    Температура
    зачитать
    4
    5
    Адаптивная
    Режим
    Датчик
    отбор
    Поверните кнопку, чтобы выбрать ºC, а затем нажмите кнопку
    Поверните кнопку, чтобы выбрать AdAP, а затем нажмите кнопку
    Поверните кнопку, чтобы выбрать «FS», чтобы активировать датчик температуры пола,
    затем нажмите кнопку. Это выбор только для датчика температуры пола.
    Максимум при ‘nt’ поверните кнопку, чтобы выбрать одно из следующих
    выбор температуры, максимальная температура пола,
    этаж
    затем нажмите кнопку.температура
    Система Конструкция пола Плитка Деревянный Ковер
    отбор
    Девимат
    Девимат
    Деревянная база
    Бетонное основание
    29-32ºC 27-32ºC 29-32ºC
    40-45ºC 29-32ºC 40-45ºC
    6
    Периоды отдыха
    Должен отображаться LO, вы должны повернуть циферблат, чтобы
    выберите -30ºC, затем нажмите кнопку.
    7
    Часы
    отображать
    Поверните кнопку, чтобы выбрать отображение часов как 24
    часов или 12 часов AM / PM.
    8
    Сохранять
    настройки
    Нажмите кнопку один раз.
    9
    Установка
    Часы
    Нажмите и удерживайте кнопку. Теперь на дисплее отображается время.
    и день (цифра 1 представляет понедельник, цифра 7 -
    Воскресенье).Поверните циферблат, чтобы показать правильное время и
    день недели, а затем нажмите кнопку, чтобы сохранить
    правильная установка времени.
    10
    Руководство
    Режим
    Нажмите кнопку, чтобы вокруг
    вне цифрового дисплея. Термостат сейчас в
    ручной режим.
    11
    В целях тестирования увеличивайте значение до 10, пока
    Тест
    отображается температура. Это может занять несколько минут, чтобы
    отображать. Это гарантирует, что термостат
    отправка выхода на нагревательный элемент.
    Эта настройка температуры предназначена просто для целей тестирования.Когда станет очевидно, что пол нагревается, уменьшите
    температура сразу. Это следует оценивать по
    24-часовой период).
    NB. Если термостат мигает в любое время, вернитесь к Средству устранения неполадок на странице 2.
    4
    Devireg 550 инструкции по тестированию для всей системы отопления Deviheat
    Следуйте этим инструкциям, чтобы убедиться, что термостат настроен правильно и обеспечивает питание обогрева.
    элементы. Если на термостате изначально отображается КОД, вам будут представлены ТОЛЬКО шаги 1 и 4; установите их, как описано
    ниже.После того, как вы выполнили шаги 1 и 4, или контроллер отображает что-то, кроме CODE, вы должны нажать
    и удерживайте кнопку, пока не отобразится слово КОД, затем выполните следующие действия. Чтобы сбросить термостат, нажмите и удерживайте кнопку
    кнопку, пока не отобразится КОД. Обратите внимание, что настройки для более старых версий отображаются КРАСНЫМ цветом.
    1
    Код установки
    Поверните кнопку, чтобы выбрать код 0044, а затем нажмите
    кнопку один раз.
    2
    Операционная
    Режим
    Поверните кнопку, чтобы выбрать ALO, а затем нажмите кнопку
    однажды.
    3
    Температура
    зачитать
    Поверните кнопку, чтобы выбрать ºC, а затем нажмите кнопку.Адаптивная
    Режим
    Датчик
    отбор
    Поверните кнопку, чтобы выбрать AdAP, а затем нажмите кнопку
    4
    5
    Поверните кнопку, чтобы выбрать rFS, чтобы активировать датчик температуры пола,
    затем нажмите кнопку.  Это комнатный и напольный датчик
    выбор.
    Нажмите кнопку поворота, чтобы выбрать одно из следующих
    Максимум
    выбор температуры, максимальная температура пола,
    этаж
    затем нажмите кнопку.
    температура
    Система перекрытий
    Плитки
    Деревянный ковер
    отбор
    Кабель
    Кабельная стяжка
    40-45ºC
    36ºC
    40-45ºC
    Кабель
    Пиломатериалы приостановлены
    36ºC
    36ºC
    36ºC
    6
    OFFS
    Это должно быть установлено на 0.0, в этом случае нажмите кнопку
    кнопку, чтобы продолжить. Если нет, отрегулируйте настройку и продолжайте.
    7
    Периоды отдыха
    Должен отображаться LO, вы должны повернуть циферблат, чтобы
    выберите -15 градусов C, затем нажмите кнопку.
    8
    Часы
    отображать
    Поверните кнопку, чтобы выбрать отображение часов.
    24 часа или 12 часов AM / PM
    9
    Сохранять
    настройки
    Нажмите кнопку один раз.
    10
    Установка
    Часы
    Нажмите и удерживайте кнопку. Теперь на дисплее отображается время.
    и день (цифра 1 представляет понедельник, цифра 7 -
    Воскресенье). Поверните циферблат, чтобы показать правильное время и
    день недели, а затем нажмите кнопку, чтобы сохранить
    правильная установка времени. 11
    Руководство
    Режим
    Нажми на кнопку. Черный круг на внешней стороне
    цифровой дисплей должен отображаться. Термостат
    сейчас находится в ручном режиме.
    12
    Для проверки увеличьте температуру до 35ºC, пока
    Тест
    отображается. Это может занять несколько минут. Этот
    температура
    гарантирует, что термостат отправляет выходной сигнал на
    нагревательный элемент. Эта установка температуры проста.
    в тестовых целях. Когда очевидно, что пол
    нагревание, немедленно снизьте температуру. Это должно быть
    оценивается в течение 24 часов).NB. Если термостат мигает в любое время, вернитесь к Средству устранения неполадок на странице 2.
    5
    Визуальные проверки
    Эти инструкции помогут определить, возникла ли неисправность в вашей системе теплого пола.
    вызвано неправильной установкой / несоблюдением инструкций пользователя.
    Если эти ВИЗУАЛЬНЫЕ проверки выполнены правильно, возможно, термостат не придется возвращать в DEVI.
    что сэкономит ваше время.
    ВИЗУАЛЬНАЯ ПРОВЕРКА ОДИН
    Треснувший ЖК-дисплей
    Эта ошибка возникает, когда кто-то
    попытки снять переднюю крышку
    термостат. Это обычно
    снимается осторожным нажатием
    на пластиковом язычке в верхнем центральном
    гриль. Если не соблюдать осторожность,
    орудие, используемое для толкания
    вкладка соскальзывает и повреждает дисплей,
    заставляя его треснуть. Этот ущерб может
    также быть вызвано чрезмерным затягиванием
    винты.
    ВИЗУАЛЬНАЯ ПРОВЕРКА ДВА
    Почернение задней части
    термостат
    ВИЗУАЛЬНАЯ ПРОВЕРКА ТРИ
    Гнутые штифты
    Эта ошибка возникает, когда
    электрика, входящая в заднюю часть
    термостат слишком удален,
    обнажение токоведущих проводов. Когда
    это произойдет, если эти оголенные провода
    перекрещиваются, они замыкаются и вызывают срабатывание предохранителя.
    взорвать и спину
    контроллер чернить.Снимите переднюю крышку и осмотрите
    задняя часть ЖК-дисплея. На
    сзади набор золотых разъемов
    булавки, они покидают завод
    прямые, если они согнуты или
    исказил тогда тяжелая рука
    был использован для подключения дисплея к
    основание термостата.
    Во всех трех примерах гарантия DEVI не распространяется на термостат.
    В этом случае необходимо приобрести новый термостат.
    6
    Стрелок проблем с производительностью
    ПРОБЛЕМА НАГРЕВА
    Система не нагревается до
    требуемая температура, либо нет
    разница в производительности между
    настройки 6 и 10.ВОЗМОЖНЫЕ ПРИЧИНЫ
    Температура пола не превышала
    превысил максимум
    температура.
    ДЕЙСТВИЕ
    Проверить максимальный этаж
    температура выставлена ​​правильно,
    (см. шаг 5 на страницах 6 и 7).
    Проверьте расположение пола
    датчик правильный. (Датчик температуры пола должен
    быть полностью в канале или
    параллельно элементу deviheat или
    прямо под девиматом.)
    Система обогревается вне помещения.
    временной период. Период времени
    обозначены черными сегментами
    вокруг циферблата. (Это может привести к
    высокие эксплуатационные расходы).
    Пол нагревается при переменном
    температуры по всему
    этаж.Пол с подогревом выше
    требуемая температура. (Это может
    приводят к высоким эксплуатационным расходам).
    Термостат не выключается
    С системами Devimat не может
    мощности будет достаточно для обогрева помещения.
    Увеличьте доступную тепловую мощность
    в пределах области, добавив
    дополнительный источник тепла.
    Температура опустилась до
    установить количество LO.
    Убедитесь, что понижение LO установлено правильно -15 для deviheat, -30 для devimat.
    Снизьте рабочие температуры до
    следующие: deviheat -21º-24ºC, и
    девимат (и все работающие на полу
    только датчик - влажные участки, 4-7ºC)
    Система будет стремиться достичь
    отображаемая температура за время
    набор.(Devireg интеллект на основе
    предыдущее исполнение).
    Установите таймер, чтобы
    время, когда требуется тепло,
    (не раньше, чем).
    Система находится в ручном режиме.
    Убедитесь, что требуемые периоды времени
    отображаются на термостате и
    все сегменты, которые находятся за пределами
    предполагаемый период времени ясен.
    Элемент не может
    нагреваться с переменной скоростью. Это
    результат внешнего воздействия на
    система.
    Например. Другой нижний пол или
    разное напольное покрытие.
    Убедитесь, что конструкция пола
    стандарт во всем этаже / корпусе.Датчики воздуха / пола не
    считывание правильной температуры.
    Проверьте расположение датчиков.
    (Датчик температуры пола должен быть полностью
    внутри трубопровода, либо параллельно
    нагревательный элемент или напрямую
    под девиматом.  Датчик воздуха
    должен располагаться подальше от любых
    внешние факторы, влияющие на воздух
    температура окружающей
    термостат и, следовательно, вызывая
    система для досрочного выключения.
    Это может быть неисправность, вызванная
    неисправность электрического
    соединения.
    Проверьте электрические подключения к
    термостат (страница 11 пользователя
    руководство) и выполните все визуальные проверки
    на странице 4.Термостат только выключится
    в ручном режиме.
    Нажмите и удерживайте кнопку, чтобы все
    сегменты снаружи
    заполнены, затем быстро поверните циферблат против часовой стрелки.
    Подтвердите, что есть нагрев
    элемент под рассматриваемой областью
    и что элемент был
    установлен при той же плотности Wm2
    по полу.
    Если вы по-прежнему сталкиваетесь с проблемой нагрева, заполните разделы 1 и 5, а затем вернитесь в DEVI.
    Пожалуйста, предоставьте описание всех проведенных проверок, например. положение датчика пола, проверка максимального пола
    температура и т. д.После этого с вами свяжутся как можно скорее.
    7
    Гарантия DEVI
    Вы приобрели систему Deviheat, которая, как мы уверены, обеспечит высокий уровень комфорта и экономичности в
    твой дом.  Deviheat предлагает комплексные решения по обогреву с помощью нагревательных кабелей Deviflex или Devimat
    нагревательные маты, термостаты devireg и крепежная планка devifast.
    Если, однако, вопреки всем ожиданиям, в вашей системе отопления должна возникнуть проблема, мы в DEVI, с
    на производственные предприятия в Дании, как на поставщиков Европейского Союза, распространяются общие правила ответственности за качество продукции,
    как указано в Директиве 85/374 / CEE и во всех соответствующих национальных законах, которые подразумевают, что:
    DEVI предоставляет гарантию на нагревательные кабели Deviflex и нагревательные маты Devimat сроком на 10 лет и на все
    другие продукты DEVI сроком на 2 года в отношении дефектов материалов и производства.Обязанность DEVI будет заключаться в ремонте или поставке нового устройства бесплатно без дополнительных затрат.
    к ремонту агрегата. В случае неисправности термостатов Devireg, DEVI оставляет за собой право отремонтировать устройство бесплатно.
    бесплатно и без необоснованной задержки заказчику.
    Гарантия DEVI распространяется только на подключения, выполненные уполномоченными электриками, и установку, выполненную в
    в соответствии с инструкцией по установке и не распространяется на неисправности, вызванные неправильной конструкцией, поставленной
    другими лицами, неправильная установка или любое последующее повреждение, которое может произойти.Если DEVI потребуется проверить или устранить какие-либо дефекты, вызванные любым из вышеперечисленных, то все работы будут полностью выполнены.
    платный. Гарантия DEVI аннулируется, если оплата оборудования произведена по умолчанию.
    В любое время DEVI ответит честно, эффективно и оперативно на все запросы и обоснованные запросы от
    наши клиенты.
    Вышеупомянутая гарантия касается ответственности за качество продукции, тогда как вопросы, касающиеся законодательства о продаже.
    товаров регулируется национальным законодательством.
    Примечание: Устройство = Установленное оборудование DEVI
    8
    www.devi.co.uk
    ЭТИ ФОРМЫ МОЖНО ЗАПОЛНИТЬ НА www.devi.co.uk/troubleshooter
    Раздел 1 - ваши данные
    Невыполнение всех соответствующих полей и информации для DEVI может привести к задержке.
    Имя:
    Компания:
    Адрес компании:
    Почтовый индекс:
    Служба поддержки клиентов Тел.
    Co. Тел:
    Мобильный:
    Факс:
    Адрес электронной почты:
    * Цитировать номер проекта (если применимо):
    Ваша рекомендация:
    Контактное лицо сайта / объекта недвижимости:
    Тел / Моб:
    Факс:
    Электронное письмо:
    Полный адрес сайта:
    Почтовый индекс:
    Почтовый индекс:
    * Номер участка (на момент постройки):
    * Название разработки (на момент сборки:
    * Не обращайте внимания, если термостат был приобретен в розничной сети.Раздел 2
    DEVI может найти и отремонтировать поврежденный нагревательный элемент. После получения этой формы DEVI предоставит коммерческое предложение
    и дату для этой услуги. В том маловероятном случае, если нагревательный элемент поврежден из-за
    производственная неисправность, действует стандартная гарантия DEVI. Пожалуйста, заполните как можно точнее.
    Информация о продукте
    Пожалуйста, отметьте
    Размер мата или кабель
    девимат древесина (100 Втм2)
    Девимат бетон (150 Втм2)
    нагревательные кабели deviflex
    Контрольный список кабеля / мата
    Преемственность между
    живой-нейтральный
    Преемственность между
    живая земля
    Преемственность между
    нейтральная земля
    Преемственность между
    земля-земля
    ДА НЕТ
    Сопротивление (Ом)
    Раздел 3
    Тип продукта:
    Дата покупки / номер предложения:
    Возможно, потребуется вернуть термостат для тестирования. Подтвердите, что следующее было протестировано
    ставя галочки.
    ДА НЕТ
    1. Я установил термостат в соответствии с инструкциями в руководстве по быстрой установке.
    поставляется, и следующий символ показывает
    и внешний обод не мигает.
    2. Термостат был проверен компетентным электриком и подтвердил наличие
    НЕТ выходного сигнала от термостата.
    3. Визуальные проверки на стр. 3 были выполнены квалифицированным электриком.
    4. Вся электрическая проводка / соединения выполнены в соответствии с электрическими схемами, показанными на
    www.devi.co.uk, и это было подтверждено компетентным электриком.
    Если какой-либо из полей НЕ отмечен галочкой, обратитесь к инструменту устранения неполадок Devi на стр. И.
    Если все флажки отмечены и проверки выполнены, пожалуйста, верните свой термостат.
    вашему поставщику.
    Подпись: …………………………………………… ..
    Дата: ………………………
    Пожалуйста, верните продукт с этой формой своему поставщику.
    Раздел 4
    Отметьте флажками следующие проверки.
    1. Я установил термостат в соответствии с руководством по быстрой установке, приведенным на стр.
    и следующий символ показывает
    и внешний обод не мигает.ДА
    НЕТ
    2. Вся электрическая проводка / соединения соответствуют схемам на задней панели.
    термостата (или как показано на www.devi.co.uk), и это было подтверждено
    грамотный электрик.
    3. Цепь в нагревательном элементе замкнута, и было подтверждено, что нет
    замыкание на землю (отсутствие сопротивления между фазой / землей или нейтралью / землей).
    4. Термостат был проверен компетентным электриком и подтвердил наличие
    выход, поступающий от термостата.
    5. Визуальные проверки на стр. 4 были выполнены квалифицированным электриком.Если какой-либо из полей НЕ отмечен, обратитесь к инструменту устранения неполадок Devi на страницах 2 и 3.
    Если все поля отмечены и проверки выполнены, заполните, пожалуйста, раздел 5, чтобы дать
    дополнительные сведения о проблеме с отоплением, с которой вы столкнулись, затем верните формы Деви. Вы будете
    связались как можно скорее.
    Подпись: …………………………………………… ..
    Дата: ………………………
    Теперь заполните раздел 5, чтобы подробно описать проблему с отоплением, с которой вы столкнулись, и вернитесь.
    формы в DEVI, с вами свяжутся в ближайшее время.Раздел 3
    Пожалуйста, подробно опишите проблему отопления, с которой вы столкнулись:
    Верните эту форму в DEVI, с вами свяжутся в ближайшее время.
    DEVI Electroheat Ltd. • Бизнес-парк Brickfields • Woolpit, Suffolk IP30 9QS
    Факс: 0845 434 9489
    [электронная почта защищена]
    www.devi.co.uk/troubleshooter


    DEVI - Element Shop

    Отлично

    Надежный клиент
    16 февраля 2021 10:14

    Программируемый термостат DEVIreg Smart - черный

    Отлично..выглядит современным и простым в использовании

    Посмотреть продукт

    Блестяще

    Очень полезно .. Быстрая и простая сделка, от заказа до прибытия было 3 дня .. отлично

    Отлично

    Martin Quille
    14 февраля 2021 12:04

    DEVIreg Touch Programmable Thermostat (Pure White)

    Идеально именно то, что я ожидал

    Посмотреть продукт

    Прибыл на следующий день сразу же!

    Заказано в воскресенье там, в понедельник

    Хорошо

    M Adamson , Hampshire
    2 февраля 2021 года 08:47

    DEVIreg Touch Programmable Upgrammable Thermostat
    (9 Pure White) своему устаревшему предшественнику.

    Посмотреть продукт

    Опыт работы с клиентами

    Обычно я не думаю о наивысшей оценке, но я не вижу никакого способа, чтобы услуга могла быть лучше

    Отлично

    Edmond Muganye
    1 февраля 2021 г. 06:15

    DEVIreg Touch Programmable Thermostat (Pure White)

    Продукт хорошего качества, очень нестабильная настройка

    Просмотреть продукт

    03 Отличное обслуживание клиентов 9405 , быстрая доставка.Продукт хорошего качества

    Отлично

    Кейт Дуглас
    25 января 2021 г. 07:48

    DEVIreg Touch Programmable Thermostat (Pure White)

    Продукт соответствует тому, что написано на банке.

    Опыт работы с клиентами

    Продукт оказался именно тем, что мы хотели, и мы получили его в очень короткие сроки.

    Отлично

    Phil Iveson
    11 января 2021 08:33

    DEVIreg Touch Programmable Thermostat (Pure Black)

    Фантастический комплект, маленький и простой в использовании .

    Я заменил свой старый DEVireg после четырнадцати лет службы после того, как произошел сбой. Легко заменить и использовать.

    Посмотреть продукт

    Опыт работы с клиентами

    Быстрый и эффективный, хороший веб-сайт, ясный и точный. быстрая доставка в рождественский период. Отличный сервис от начала до конца.

    Замечательно слышать, большое спасибо за действительно отличный 5-звездочный обзор. Наша ограниченная команда, которая работает в рождественский период, работает исключительно усердно, чтобы обеспечить максимально бесперебойную доставку - так что спасибо за отличный отзыв.

    Excellent

    John Phillips
    20 декабря 2020 07:42

    DEVIreg Touch Programmable Thermostat (Pure White)

    Правый контроллер для моего пола с подогревом

    32

    Посмотреть продукт Отличный совет и быстрая доставка

    Легко связаться

    Большое спасибо за действительно отличный обзор наших услуг и доставки.

    Отлично

    Надежный клиент
    5 декабря 2020 09:00

    DEVIreg Touch Programmable Thermostat (Pure White)

    простая замена для моего 550.

    Посмотреть продукт

    Хорошее обслуживание клиентов

    Хорошее обслуживание клиентов и быстрая доставка.

    Спасибо, что нашли время оставить отличный отзыв.

    Хорошо

    Надежный клиент
    22 декабря 2019 18:40

    DEVIreg Touch Programmable Thermostat (Pure White)

    Я до сих пор считаю, что он предлагает ТАКОЕ много вариантов, что после «мелкого шрифта» при программировании это сложный вопрос для непрофессионала.Я часто чувствовал необходимость «сделать Бэзила Фолти», выйти на улицу, чтобы принести ветку, а затем в чистом разочаровании опередить устройство, доведя его до истечения срока его службы! .....

    Посмотреть продукт

    Тепло снова - наконец . ....

    Элемент - контроллер сенсорного экрана DEVIreg - прибыл незамедлительно, и настройка была (как меня уверяли) чертовски проще, чем заменять DEVIreg 550.

    Большое спасибо за действительно отличный обзор нашего быстрого обслуживания и за ваш фантастический новый DEVIreg Touch.

    Отлично

    Надежный клиент
    10 ноября 2019 09:19

    DEVIreg Touch Programmable Thermostat (Pure White)

    Хороший обновленный продукт и простое руководство по установке и настройке

    Обновите термостат

    Простой в использовании веб-сайт. Быстрое эффективное обслуживание

    Good

    Jeff Walker , Harpenden
    28 сентября 2019 г. Белый)

    объяснил, что модель devi устарела и была заменена

    Посмотреть продукт

    очень полезно, потому что я искал замену Devi.

    Объяснил, что элемент управления Devi недоступен, но помог, объяснив, что текущая модель была заменой

    Большое спасибо за то, что нашли время оставить отличный отзыв о нашем сервисе.

    Отлично

    Надежный клиент
    12 августа 2019 07:53

    DEVIreg Touch Programmable Thermostat (Pure White)

    Заменен старый сломанный термостат. Он работает - его легко программировать и настраивать.

    Посмотреть продукт

    Опыт работы с клиентами

    Превосходное обслуживание клиентов. Быстрая доставка на следующий день, как и было обещано.

    Приятно слышать, большое спасибо за отличный отзыв.

    Отлично

    Надежный клиент
    2 января 2019 13:20

    DEVIreg Touch Programmable Thermostat (Pure White)

    Именно то, что я хотел. Соответствует существующему продукту

    Просмотреть продукт

    Опыт работы с клиентами

    Быстрая доставка даже в преддверии Рождества

    Спасибо за действительно отличный пятизвездочный обзор нашего сервиса и доставки, мы ценим фантастические отзывы .

    Отлично

    Ян Уиткрофт
    18 декабря 2018 06:50

    DEVIcomfort 100 Вт / м² DTIR-100 9,0 м² 900 Вт Комплект для обогрева пола всегда легко установить и доставить Devimat

    ожидаемые результаты

    Отличный сервис

    Отличная доставка, очень оперативно. Очень быстрая отправка.

    Большое спасибо за отличный отзыв о нашем сервисе и оперативную доставку.

    Отлично

    Тим Кларк
    31 октября 2018 06:27

    DEVIreg Touch Programmable Thermostat (Pure White)

    Превосходный продукт, простой в установке и использовании.

    Посмотреть продукт

    Отличный сервис

    Отличный сервис!

    Большое спасибо за отличный обзор.

    Excellent

    Sandra Barron
    21 октября 2018 г. 11:46

    DEVIreg Touch Programmable Thermostat (Pure White)

    Замена сломавшейся детали

    0003 9132

    Посмотреть продукт сервис

    Простота использования на сайте. Быстрая доставка. Хорошая цена.

    Спасибо, что нашли время оценить наш сервис и веб-сайт как отличные, мы очень ценим это.

    Отлично

    Дэвид Султана
    12 марта 2018 06:21

    DEVIreg Touch Programmable Thermostat (Pure White)

    Превосходное обслуживание на следующий день. Дан отличный телефонный совет.

    Посмотреть продукт

    Превосходно

    Очень быстро - дурацкий совет по телефону.Отличное спасибо.

    Великолепно, спасибо за отличный обзор наших советов и услуг.

    Хорошо

    Роберт Годдард
    19 февраля 2018 07:48

    DEVIreg Smart Programmable Thermostat - Polar White

    Элементы управления отличные и удобные в настройке, просто нужно немного лучше настроить или инструкция на YouTube
    Также было бы здорово, если бы они позволяли варьировать настройки температуры в разное время дня, а не только два

    Просмотр продукта

    Отличное обслуживание

    Всегда вежливый внимательный персонал, они действительно понимают теплые полы

    Спасибо, что нашли время, чтобы оценить нас как вежливые и компетентные, мы ценим ваши фантастические комментарии.

    Отлично

    Надежный клиент
    3 декабря 2017 г. 08:28

    DEVIreg Touch Programmable Thermostat (Pure White)

    Отличный продукт, простая замена старого неисправного контроллера.

    Посмотреть продукт

    Опыт работы с клиентами

    Очень полезно по телефону, затем бесплатная доставка на следующий день.

    Великолепно, спасибо за фантастический обзор.

    Отлично

    Надежный клиент
    27 октября 2017 г. 00:06

    DEVI Запасной кабель датчика / датчика пола, 3 м

    Быстрая доставка, отличный дружелюбный персонал

    003 Просмотр продукта

    Опыт работы с клиентами

    Отличное обслуживание и быстрая доставка

    Спасибо за отзыв о наших услугах и быструю доставку, мы очень признательны.

    Excellent

    Ян Гибсон
    27 сентября 2017 г. 10:05

    DEVIreg Touch Programmable Thermostat (Pure White)

    Простота установки и настройки

    32

    Посмотреть продукт Отличный сервис

    Дружелюбный персонал и быстрая доставка

    Большое спасибо за добрые слова, мы очень ценим ваш фантастический отзыв.

    Отлично

    Bharat Patel
    2 августа 2017 г. 08:30

    DEVIcomfort 100 Вт / м2 DTIR-100 3,5 м2 350 Вт Коврик для подогрева пола

    30 Dose то, что он говорит Сенсорный программируемый термостат (чистый черный)

    Используются раньше, прост в использовании, отлично смотрится до

    Посмотреть продукт

    DEVIcomfort 100 Вт / м2 DTIR-100 3,5 м2 350 Вт Коврик для подогрева пола

    Каждый раз, когда я пользовался услугами магазина элементов просто отлично и время доставки просто великолепно

    Большое спасибо за отличный обзор и повторный заказ, мы очень ценим его.

    Отлично

    Sarah Clibbon
    12 июля 2017 г. 07:58

    DEVIreg Smart Programmable Thermostat - Polar White

    Именно то, что я заказал процесс

    Веб-сайт был удобен для пользователя, процесс заказа был легким, и я получил товар на следующий день. Очень доволен услугой и буду рад снова использовать эту компанию в будущем.

    Благодарим вас за отличный отзыв, и я очень рад, что вы сочли наш сервис отличным, а наш веб-сайт удобным для пользователей - мы очень ждем вашего ответа.

    Отлично

    Надежный клиент
    27 июня 2017 г. 23:06

    DEVIreg Touch Programmable Thermostat (Pure White)

    Мне пришлось позвонить, чтобы проверить детали моего продукта и высказать свое мнение парень, с которым я разговаривал, был очень полезен, продукт прибыл со временем и в отличном состоянии
    Оборудован как мечта
    Вернусь за более

    Посмотреть продукт

    Очень доволен

    Очень внимательный персонал и отличное обслуживание
    Очень доволен определенно сделайте покупки снова
    Спасибо, ребята, продолжайте в том же духе

    Большое спасибо за ваши действительно отличные комментарии и оценки!

    Отлично

    David Herriot
    6 апреля 2017 11:21

    DEVIreg Touch Programmable Thermostat (Pure White)

    Perfect и так приятно, что наконец-то избавились от ужасного аналоговая версия!

    Термостат DEVIreg Touch действительно отличная замена, я очень рад, что вы довольны им.

    Посмотреть продукт

    Опыт работы с клиентами

    Отличное и быстрое обслуживание. Большое спасибо.

    Большое спасибо за отличный обзор, мы ценим ваш фантастический отзыв.

    Отлично

    Надежный клиент
    19 января 2017 г. 21:59

    DEVIreg Touch Programmable Thermostat (Pure White)

    Отлично

    Сервисное обслуживание 9000

    Отлично для покупки и очень полезно

    Спасибо, что оценили нас как потрясающие, это очень ценно.

    Среднее значение

    Джеймс Галл
    4 января 2017 г. 07:52

    Программируемый термостат DEVIreg 535 (белый)

    Средний

    , доставка была очень дорогостоящей!

    Быстрое обслуживание, на самом деле слишком быстрое, так как мне не нужна была курьерская доставка, и мне приходилось платить за нее более 10 фунтов стерлингов! Мне не разрешили другого выбора !!

    Большое спасибо за ваш отзыв. Я проверил ваш заказ и, как и было обещано на нашем сайте, ваша перевозка была FOC, поэтому ваша быстрая доставка была бесплатной.Большое спасибо

    Отлично

    Мартин Симмонс
    20 декабря 2016 08:48

    DEVIreg Touch Programmable Thermostat (Pure White)

    Внешний вид товара и простота установки

    Отличное обслуживание

    Быстрая доставка, товар в наличии и отличный товар

    Великолепно, большое спасибо за ваш отзыв.

    Хорошо

    Надежный клиент
    11 декабря 2016 09:41

    DEVIreg 535 Программируемый термостат (белый)

    Хороший

    Магазин

    Отличный сервис доставлено вовремя, когда они сказали, что будут.

    Благодарим вас за отличные отзывы о наших услугах и своевременную доставку, мы очень ценим ваши отзывы.

    Отлично

    Douglas Walker
    4 декабря 2016 08:59

    DEVIreg Touch Programmable Thermostat (Pure White)

    Сработал strsoght

    из коробки 9000 .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
