Запуск компьютерного блока питания без компьютера: Запуск блока питания без ПК

Как устроен блок питания компьютера и как его запустить без компьютера

Все современные компьютеры используют блоки питания ATX. Раньше использовались блоки питания стандарта АТ, в них не было возможности удаленного запуска компьютера и некоторых схемотехнических решений. Введение нового стандарта было связано с выпуском новых материнских плат. Компьютерная техника стремительно развивается и развивается, поэтому возникла необходимость в улучшении и расширении материнских плат. С 2001 года был введен этот стандарт.

Давайте посмотрим, как работает компьютерный блок питания ATX.

Расположение элементов на плате

Сначала взглянем на картинку, на ней подписаны все узлы блока питания, далее кратко рассмотрим их назначение.

Для того, чтобы вы понимали, о чем пойдет речь далее, ознакомьтесь со структурной схемой стороны питания.

А вот электрическая принципиальная схема, разбитая на блоки.

На входе блока питания стоит фильтр электромагнитных помех из дросселя и емкости (1 шт.). В дешевых блоках питания его может и не быть. Фильтр необходим для подавления помех в сети электроснабжения, возникающих при работе импульсного источника питания.

Все импульсные блоки питания могут ухудшать параметры сети электроснабжения, в ней появляются нежелательные помехи и гармоники, которые мешают работе радиопередающих устройств и прочего. Поэтому наличие входного фильтра крайне желательно, но товарищи из Китая так не считают, поэтому на всем экономят. Ниже вы видите блок питания без входного дросселя.

Далее сетевое напряжение подается на диодный мост выпрямителя, через предохранитель и термистор (NTC), последний нужен для заряда конденсаторов фильтра. После диодного моста устанавливается еще один фильтр, обычно пара больших электролитических конденсаторов, будьте осторожны, на их выводах большое напряжение. Даже если блок питания отключен от сети, необходимо сначала разрядить их резистором или лампой накаливания, прежде чем прикасаться к плате руками.

После сглаживающего фильтра напряжение, подаваемое в схему импульсного питания, на первый взгляд сложное, но в нем нет ничего лишнего. В первую очередь запитывается источник дежурного напряжения (блок 2), он может быть выполнен по самогенерирующей схеме, а может быть на ШИМ-контроллере. Обычно – схема импульсного преобразователя на одном транзисторе (однотактный преобразователь), на выходе после трансформатора установлен линейный преобразователь напряжения (КЭНКУ).

Типовая схема с ШИМ-регулятором выглядит примерно так:

Вот увеличенный вариант каскадной схемы из вышеприведенного примера. Транзистор находится в самогенерирующей цепи, частота работы которой зависит от трансформатора и конденсаторов в его связке, выходное напряжение от номинала стабилитрона (в нашем случае 9В), играющего роль обратной связи или пороговый элемент, шунтирующий базу транзистора при достижении определенного напряжения. Он дополнительно стабилизирован до уровня 5В линейным интегральным стабилизатором последовательного типа L7805.

Дежурное напряжение нужно не только для формирования сигнала включения (PS_ON), ​​но и для питания ШИМ-регулятора (блок 3). Компьютерные блоки ATX pyatnia чаще всего построены на микросхеме TL494 или ее аналогах. Этот блок отвечает за управление силовыми транзисторами (4 блок), стабилизацию напряжения (с помощью обратной связи), защиту от короткого замыкания. Вообще 494 это знаковая микросхема. Используется в импульсной технике очень часто, также ее можно встретить в мощных блоках питания для светодиодных лент. Вот ее распиновка.

В данном примере силовые транзисторы (2SC4242) 4-х блоков включаются через «качели», выполненную на двух ключах (2SC945) и трансформаторе. Клавиши могут быть любыми, как и остальные элементы обвязки — это зависит от конкретной схемы и производителя. Обе пары ключей нагружены на первичные обмотки соответствующих трансформаторов. Раскачка нужна, так как для управления биполярными транзисторами нужен приличный ток.

Последний каскад – выходные выпрямители и фильтры, имеются отводы от обмоток трансформатора, сборки диодов Шоттки, дроссель группового фильтра и сглаживающие конденсаторы. Блок питания компьютера вырабатывает ряд напряжений для функционирования узлов материнской платы, питания устройств ввода-вывода, питания HDD и оптических приводов: +3,3В, +5В, +12В, -12В, -5В. Охлаждающий кулер также питается от выходной цепи.

Диодные сборки представляют собой пару диодов, соединенных в общей точке (общий катод или общий анод). Это быстродействующие диоды с малым падением напряжения.

Дополнительные функции

Усовершенствованные модели компьютерных блоков питания могут быть опционально оснащены платой управления скоростью вращения кулера, которая настраивает их на соответствующую температуру, при нагрузке блока питания кулер крутится быстрее. Такие модели более удобны в использовании, поскольку создают меньше шума при небольших нагрузках.

В дешевых блоках питания кулер подключается напрямую к линии 12В и постоянно работает на полную мощность, это увеличивает его износ, в результате чего шум станет еще больше.

Если ваш блок питания имеет хороший запас по мощности, а материнская плата и комплектующие довольно скромные по потреблению, то можно припаять кулер к линии 5В или 7В, припаяв его между проводами +12В и +5В. Плюс кулера к желтому проводу, а минус к красному. Это снизит уровень шума, но не делайте этого, если блок питания полностью загружен.

Еще более дорогие модели оснащены активным корректором коэффициента мощности, как уже было сказано, он нужен для уменьшения влияния источника питания на электросеть. Он формирует необходимое напряжение на входных каскадах ИП, сохраняя исходную форму питающего напряжения. Это достаточно сложное устройство, и в рамках данной статьи рассказывать о нем больше не имеет смысла. Ряд диаграмм показывает примерный смысл использования корректора.

Health Check

ИП подключается к компьютеру через стандартизированный разъем, в большинстве блоков он универсальный, за исключением специализированных блоков питания, которые могут использовать ту же клеммную колодку, но с другой распиновкой, посмотрим на штатном разъеме и назначение его выводов. У него 20 выводов, на современных материнских платах дополнительно подключаются 4 вывода.

Кроме основного 20-24 контактного разъема питания, из блока выходят провода с колодками для подключения напряжения к винчестеру, оптическому приводу SATA и MOLEX, дополнительному питанию процессора, видеокарты, питания флоппи-диска водить машину. Вы можете увидеть все их распиновки на картинке ниже.

Конструкция всех разъемов такова, что вы случайно не вставите его вверх ногами, это приведет к выходу оборудования из строя. Главное помнить: красный провод – 5В, желтый – 12В, оранжевый – 3,3В, зеленый – PS_ON – 3…5В, фиолетовый – 5В, это основные, которые необходимо проверить перед и после ремонта.

Кроме общей мощности блока питания, большую роль играет мощность, а точнее ток каждой из линий, обычно они указаны на наклейке на корпусе блока. Эта информация пригодится, если вы планируете использовать блок питания ATX без компьютера для питания других устройств.

При проверке блока желательно отключить его от материнской платы, это предотвратит превышение напряжения выше номинального (если блок все же не работает). А вот на холостом ходу запускать не рекомендуют, это может привести к проблемам и поломке. Да и напряжение на холостом ходу может быть в норме, но под нагрузкой существенно проседать.

В качественных блоках питания установлена ​​защита, отключающая цепь при отклонении напряжения от нормы, такие экземпляры вообще без нагрузки не включатся. Далее мы подробно рассмотрим, как включить блок питания без компьютера и какую нагрузку можно повесить.

Использование блока питания без компьютера

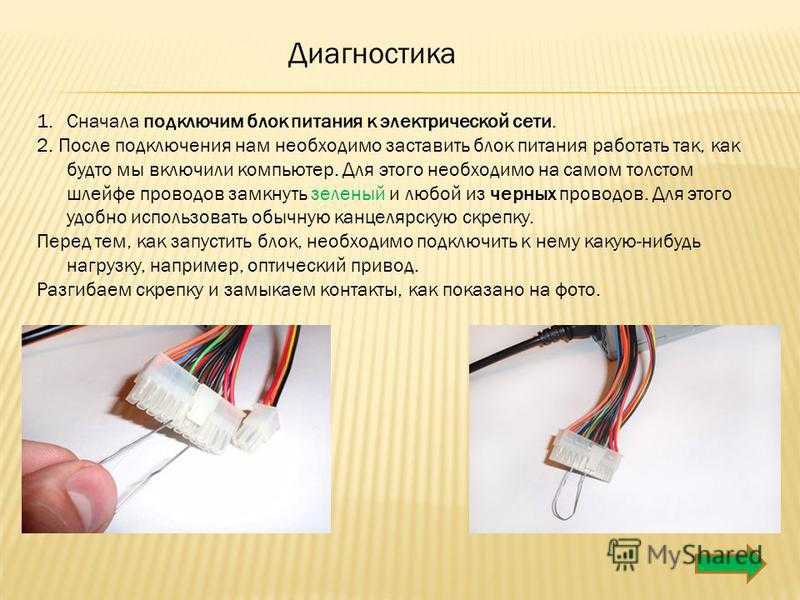

Если вставить вилку в розетку и включить тумблер на задней панели блока, то напряжения на клеммах не будет, а напряжение должно быть на зеленый провод (от 3 до 5В), и фиолетовый (5В). Это означает, что дежурный блок питания в норме, и можно попробовать запустить блок питания.

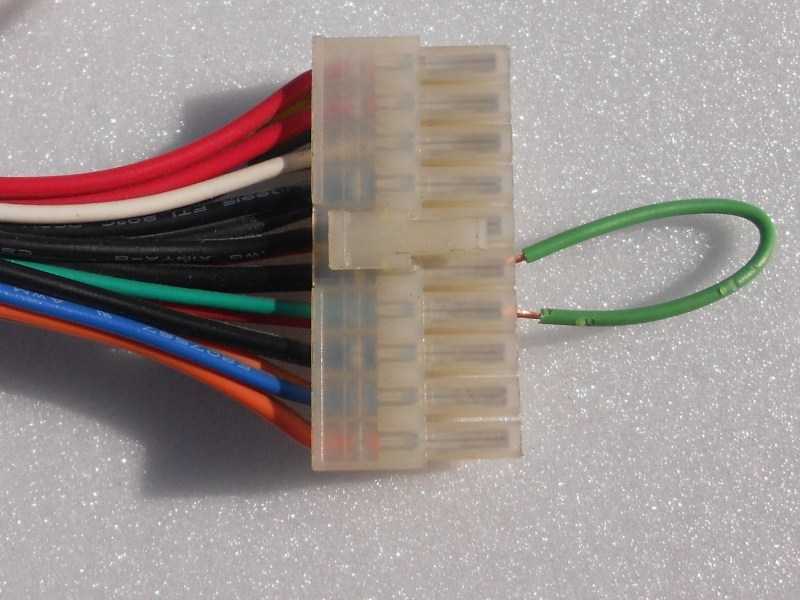

На самом деле все довольно просто, нужно замкнуть зеленый провод на массу (любой из черных проводов). Все зависит от того, как вы будете использовать блок питания, если для проверки, то можно пинцетом или скрепкой. Если он будет включен постоянно или вы отключите его от этажной линии 220В, то скрепка вставленная между зеленым и черным проводом рабочий раствор.

Другой вариант – установить кнопку-защелку или тумблер между теми же проводами.

Для того, чтобы напряжения питания были в норме при его проверке, необходимо установить блок нагрузки, сделать его можно из набора резисторов по этой схеме. Но обратите внимание на номинал резисторов, через каждый из них будет протекать большой ток, по линии 3,3 вольта около 5 Ампер, по линии 5 вольт – 3 Ампера, по линии 12В – 0,8 Ампера, и это от Общая мощность от 10 до 15 Вт на каждую линию.

Резисторы нужно подбирать соответствующие, но их не всегда можно найти в продаже, особенно в небольших городах, где небольшой выбор радиодеталей. В других вариантах схемы нагрузки токи еще больше.

Один из вариантов выполнения такой схемы:

Другой вариант – использовать лампы накаливания или галогенные, они подходят на 12В от автомобиля, также их можно использовать на линиях с 3,3 и 5В, нужно только выбрать правильная мощность. А еще лучше найти автомобильную или мотоциклетную лампу накаливания 6В и соединить параллельно несколько штук. В настоящее время в продаже имеются мощные светодиодные лампы мощностью 12 В. Для линии 12В можно использовать светодиодную ленту.

Если вы планируете использовать компьютерный блок питания, например, для питания светодиодной ленты, то лучше немного нагрузить линии 5В и 3,3В.

Заключение

Блоки питания ATX отлично подходят для питания радиолюбительских конструкций и в качестве источника для домашней лаборатории. Они достаточно мощные (от 250, а современные от 350Вт), при этом на вторичном рынке их можно найти за копейки, подойдут и старые модели АТ, для их запуска нужно всего лишь закоротить два провода, которые раньше шли на кнопку системного блока, сигнала PS_On на них нет.

Собираясь ремонтировать или восстанавливать такую ​​технику, не забывайте о правилах безопасной работы с электричеством, что на плате есть сетевое напряжение и конденсаторы могут оставаться заряженными длительное время.

Включите неизвестные источники питания через лампочку, чтобы не повредить проводку и дорожки печатной платы. Обладая базовыми знаниями электроники, их можно переделать в мощное зарядное устройство для автомобильных аккумуляторов или в лабораторный блок питания. Для этого изменены цепи обратной связи, доработаны источник дежурного напряжения и схема запуска агрегата.

Блок питания не включается — почему и как это исправить

Ваш компьютер не включается, если блок питания не включается. Это устройство, которое обеспечивает работу остальной части компьютера, часто регулируя напряжение в соответствии с потребностями вашего компьютера. Однако даже блоки питания со временем выходят из строя и умирают. Хотя есть вероятность, что ваш блок питания можно спасти, часто блоки питания, которые не включаются, следует заменить.

Почему блок питания не включается?

Есть много причин, по которым ваш блок питания не включается. Большинство из них связаны с входящим потоком энергии или с тем, как он подключен.

• Если ваш блок питания не получает достаточного количества энергии от настенной розетки, он может не включиться. Даже если розетка работает для другого устройства, ее может быть недостаточно для блока питания.
• Ваши кабели могут быть повреждены, что приведет к прерыванию потока энергии между блоком питания и настенной розеткой или другими компонентами компьютера. Вы не всегда можете сказать, испортился ли кабель, просто взглянув на него.
• Возможно, блок питания не получает запрос на питание от компьютера. Конкретные модели требуют некоторой нагрузки, прежде чем они начнут работать.
• Возможно, блок питания вышел из строя и не может работать. В этом случае вы можете заменить его на новый. Выполнить реальный ремонт блока питания сложно, потому что работа с чем-то с таким количеством мощных конденсаторов может быть опасной для неопытных.

Скорее всего, у вас возникнут проблемы с проводкой или соединениями в новой сборке. Если ваш блок питания работает в течение длительного времени, существует большая вероятность того, что его необходимо заменить. Тем не менее, вам все равно следует сначала поработать над этим, чтобы увидеть, можно ли быстро решить проблему.

Как починить блок питания, который не включается?

Начните с изучения наиболее очевидных проблем, чтобы определить, не вызвали ли они проблему. Оттуда вы можете начать работать с более сложными решениями, для использования которых может потребоваться больше времени или опыта.

Ищите переключатель

Многие блоки питания имеют переключатель на задней панели, который включает и выключает их на источнике. Это не то же самое, что кнопка питания вашего компьютера. Он находится на задней панели самого блока питания.

Некоторые новички в сборке собственных компьютеров или поиске и устранении неполадок компонентов не знают о существовании коммутатора. Поэтому, даже если это кажется глупым, присмотритесь к своему блоку питания, чтобы убедиться, что это так же просто, как щелкнуть выключателем.

Попробуйте другую настенную розетку

Еще одна простая вещь, которую нужно проверить, — это настенная розетка и удлинитель, если вы их используете. Иногда они повреждены, но все еще работают достаточно, чтобы казаться функциональными. Однако блок питания потребляет много энергии и может не работать с уменьшенной мощностью.

Попробуйте заменить удлинитель и использовать другую розетку, потому что это может быть и то, и другое. Вы знаете, в чем проблема, если блок питания работает с новыми подключениями.

Проверьте свои розетки

Во-первых, необходимо полностью удалить все соединения с блока питания. Вероятность того, что что-то было подключено неправильно, высока, если устройство не включается, особенно если вы работаете над новой сборкой.

1. Отключите блок питания от компьютера и отключите все используемые им соединения. Вы не хотите оставлять что-либо подключенным к нему.

2. Осмотрите каждый конец кабеля в месте его подключения и найдите трещины, прожоги или другие признаки повреждения.

3. Проведите руками по кабелю и найдите необычные перегибы на линии или другие признаки повреждения.

4. Посмотрите на порты на блоке питания и другие места, которые к нему подключаются. Еще раз попытайтесь найти какие-либо признаки физического повреждения.

Если вы заметили повреждение каких-либо деталей, возможно, их необходимо заменить. Вы можете получить сменные кабели у производителя любого компонента, с которым они поставляются, или поискать совместимые кабели в магазине техники.

Проверьте внутренние соединения

Иногда блок питания не включается, если он активно не определяет, что питание действительно требуется. Это верно не для всех моделей, но для некоторых. Поэтому очень важно проверить, правильно ли подключены ваши соединения с компьютером.

Невозможно определить, требуется ли блоку питания нагрузка для включения. Вам следует обратиться к производителю, если вы считаете, что это проблема, потому что они смогут сказать вам, возможно ли это.

Wire Everything IN

Если вы не подключили переднюю панель компьютера к блоку питания и материнской плате, вам необходимо пройти и настроить каждое подключение. Когда вы закончите, проверьте выключатели и вилки, а затем попробуйте запустить машину.

Многие люди обнаруживают, что их блоки питания не работают из-за неправильной проводки. Если у вас есть время, подключение всего компьютера может дать хорошие результаты, особенно если это новая сборка, и вы еще этого не сделали.

В этом может помочь руководство по эксплуатации блока питания. Это может объяснить все, что нужно подключить. Используйте его в качестве руководства, чтобы убедиться, что все собрано в соответствии с рекомендациями производителя.

Изучите свой случай

Иногда небольшая проблема с настройкой может помешать работе блока питания. Один пользователь описал обнаружение винта, который выпал из одного из его компонентов и застрял под материнской платой. Это мешало материнской плате работать правильно, а это означает, что блок питания также не работал на этой конкретной сборке.

Если вы обнаружите, что что-то не на своем месте или повреждено, попробуйте заменить его или использовать другое, чтобы проверить, включается ли блок питания.

Попробуйте другой блок питания

Вы также можете подключить к компьютеру другой блок питания, подключить его и посмотреть, загружается ли он. Если это работает, вы знаете, что что-то не так с вашим основным источником питания. Однако если компьютер отказывается запускаться с блоком питания, который, как вы знаете, работает, это признак того, что с машиной что-то не так.

На этом этапе рассмотрите возможность удаления всего, кроме одного компонента, который подключается к блоку питания. Попробуйте включить его и посмотрите, работает ли он. Если это не так, отключите питание этого компонента и подключите следующий.

Если блок питания включается, когда что-то подключено, но не когда все подключено, один из ваших компонентов неисправен и влияет на блок питания. Вы можете выяснить, какой именно, продолжая подключать компоненты, пока не найдете тот, который не позволяет запустить блок питания.

Что делать, если у меня нет собранного компьютера или я подозреваю, что это что-то другое?

Если вы просто тестируете блок питания, чтобы убедиться, что он работает, и у вас нет компьютера, на который вы хотите его заменить, вы можете попробовать другой способ узнать, работает ли он. Тем не менее, переключение блока питания для его проверки должно выполняться только людьми, знакомыми с такими электрическими работами.

1. Отсоедините от блока питания все, кроме основного кабеля переменного тока и кабеля с 24-контактным разъемом, который входит в комплект поставки.

2. Выключите блок питания выключателем на устройстве. Если у него нет кнопки, вы должны выключить удлинитель или отключить его от сети, пока вы подключаете что-то.
3. Согните скрепку в форме буквы U. Он должен быть достаточно длинным, чтобы вставить каждый конец в один из портов 24-контактного разъема.
4. Вставьте одну ножку скрепки в разъем PS_ON. Обычно это четвертый контакт слева, если зажим находится сверху соединительного кабеля, когда он лежит на столе. Некоторые модели имеют видимый зеленый провод в разъеме PS_ON.

5. Вставьте другой конец скрепки в провод заземления. Большинство блоков питания имеют несколько заземляющих проводов, поэтому вам может потребоваться обратиться к руководству, чтобы найти правильный.
6. Включите выключатель. Смотрите и слушайте, чтобы увидеть, включается ли блок питания. Помните: не все вентиляторы блока питания включаются сразу, поэтому вам, возможно, придется внимательно смотреть и слушать, чтобы убедиться, что он работает.

Если блок питания включается, значит, он исправен, и вы можете заставить его работать. Это означает, что проблема не в самом устройстве.

Как узнать, что пора покупать новый блок питания?

Вам следует подумать о покупке нового блока питания, если ваш блок питания не включается и на него не распространяется гарантия. К сожалению, блок питания — это не та часть, с которой вы хотите возиться, потому что его выход из строя может повредить весь компьютер. Как только вы убедитесь, что это не то, что вы можете исправить, пришло время искать что-то новое.

Покупка нового блока питания — не самая захватывающая часть покупки нового компьютера, но жизненно важная, и вам следует подумать о том, что вы выберете.
