Как сделать зарядное устройство для шуруповерта 12 вольт своими руками

Шуруповерт – один из самых универсальных электроинструментов. В этом убедились многие на своем опыте.

Однако даже такой чудесный инструмент имеет свои недостатки. Один из них – это зарядное устройство. При его поломке бывает сложно найти подходящий к нужной вам модели. А даже если и найдется такой, цена оказывается высокой, и проще купить новый шуруповерт. Ещё одной проблемой может стать медленная зарядка аккумулятора.

Многие пользователи решают изготовить зарядное устройство своими руками. В этой статье вы узнаете, что для этого нужно, и как сделать такое устройство на 12 и 18 вольт.

Самодельное зарядное для шуруповерта

До того как приступить к работе, необходимо определить, какого типа аккумулятор используется в вашем шуруповерте. Они бывают свинцовые, никелевые, литиевые, другие. В зависимости от типа батареи, нужны разные конструкции зарядных. Ведь каждая батарея имеет свои особенности и правила эксплуатации.

Литий-ионные батареи используются сейчас чаще всего. Батареи такого рода считаются самыми безопасными и экологически чистыми. При их использовании нужно точно учитывать напряжение. Повышение или понижение напряжения резко сокращают продолжительность работы и емкость таких батарей.

Осторожно! Нагревание литий-ионной батареи выше 60 градусов может привести к пожару и даже взрыву.

Прежде чем приступить к работе, убедитесь, что обладаете всеми необходимыми знаниями в области электросхем и паяния.

Для работы вам понадобятся:

• зарядный стакан;
• батарея, которая не работает;
• нож и лезвия;
• дрель;
• паяльник;
• провода длиной не меньше 15 см;
• отвертка;
• термопистолет.

Чаще всего встречаются шуруповерты, в которых используются аккумуляторы с напряжением 12 и 18 вольт.

Чтобы заняться переделкой зарядного, нужно разобраться в конструкции. Агрегат состоит из генератора тока на составном транзисторе, который получает ток от выпрямительного мостика.

Он, в свою очередь, подсоединен к понижающему трансформатору с необходимым выходным напряжением.

Нужно, чтобы трансформатор выдавал необходимую мощность. Это важно для продолжительной работы устройства. В противном случае он сгорит. Ток регулируется резистором при вставленном аккумуляторе. Ток постоянный во время всей зарядки. И чем выше мощность трансформатора, тем стабильнее заряд.

Зарядное устройство для шуруповерта 12 вольт своими руками

Такой агрегат подходит для литий-ионных аккумуляторов от 900 mAh и больше. Чтобы сделать его, нужно выполнить следующие шаги:

1. Для начала необходимо взять зарядный стакан и осторожно вскрыть.
2. После этого отклеить клеммы и всю электронику с помощью паяльника.
3. Затем нужно в неработающей батарее отпаять клеммы с плюса и минуса, снова используя паяльник. Чтобы не перепутать полярность, пометьте маркером или ручкой плюсы и минусы.
4. В разобранном зарядном стакане нужно пометить, где будут находиться провода.
5. Затем надо просверлить отверстия. Диаметр можно увеличить, используя нож.
6. После этого провода вводят в просверленные под них дырки и припаивают к подготовленному стакану, соблюдая при этом полярность.
7. Используя термопистолет, прикрепляют крышку от батареи к зарядному стакану.
8. А в конце всех проделанных операций нижняя крышка прикрепляется обратно к зарядному стакану.

Таким образом вы сами смастерили зарядное устройство.

Зарядка для шуруповерта 18 вольт своими руками

Сделать зарядное на 18 вольт можно по схеме, описанной выше. Если родной блок в нормальном состоянии, для переделки можно использовать его. Если нет, за основу можно взять блок питания от ноутбука. Он выдает как раз нужные 18 вольт.

Сделать агрегат можно по схеме, часто встречающейся в интернете. Такая переделка позволяет ускорить время зарядки аккумулятора. Согласно схеме, ток поступает в аккумулятор, а управление осуществляется с помощью транзистора. Он оказывает влияние на показания индикатора. Тогда ток понижается по мере зарядки, и светодиод гаснет.

Как видите, устройство далеко не самое сложное. Любой мастер может улучшить зарядный агрегат к своему шуроповерту. Таким образом вы сделаете зарядчик более надежным, с возможностью ускоренной подзарядки аккумуляторов.

Зарядка для шуруповёрта своими руками

Часто родное зарядное устройство, входящее в комплект шуруповерта, работает медленно, долго заряжая аккумулятор. Тем, кто интенсивно использует шуруповерт, это очень мешает в работе. Несмотря на то, что в комплект входит обычно два аккумулятора (один установлен в рукоятку инструмента и в работе, а другой подключен к зарядному устройству и находится в процессе зарядки), часто владельцы не могут приспособиться к рабочему циклу аккумуляторов.

Тогда имеет смысл изготовить зарядное устройство своими руками и зарядка станет удобнее.

Содержание статьи:

Виды батарей

Аккумуляторы неодинаковы по типам и режимы заряда у них могут быть разными.  Никель-кадмиевые (Ni-Cd) батареи являются очень хорошим источником энергии, способны отдавать большую мощность. Однако, по экологическим причинам их производство прекращено и они будут встречаться все реже и реже. Сейчас всюду их вытеснили литий-ионные аккумуляторы.

Сернокислотные (Pb) свинцовые гелевые аккумуляторы имеют неплохие характеристики, но утяжеляют инструмент и поэтому не пользуются особой популярностью, несмотря на относительную дешевизну. Поскольку они гелевые (раствор серной кислоты загущается силикатом натрия), то никаких пробок в них нет, электролит из них не вытекает и ими можно пользоваться в любом положении. (Кстати, и никель-кадмиевые аккумуляторы для шуруповертов тоже относятся к классу гелевых.)

Литий-ионные аккумуляторы (Li-ion) являются сейчас наиболее перспективными и продвигаемыми в технике и на рынке. Их особенностью является полная герметичность ячейки. Они имеют весьма высокую удельную мощность, безопасны в обращении (благодаря встроенному контроллеру заряда!), выгодно утилизируются, являются наиболее экологически чистыми, имеют малый вес. В шуруповертах в настоящее время применяются очень часто.

Режимы заряда

Номинальное напряжение Ni-Cd ячейки 1.2 В. Никель-кадмиевый аккумулятор заряжается током от 0.1 до 1.0 номинальной емкости. Это означает, что аккумулятор емкостью 5 амперчасов можно заряжать током от 0.5 до 5 А.

Заряд сернокислотных аккумуляторов хорошо знаком всем людям, держащим в руках шуруповерт, ведь практически каждый их них еще и автолюбитель. Номинальное напряжение ячейки Pb-PbO2 составляет 2.0 В, а ток зарядки свинцового сернокислотного аккумулятора всегда 0.1 C (доля тока от номинальной емкости, см. выше).

Литий-ионная ячейка имеет номинальное напряжение 3.3 В. Ток заряда литий-ионного аккумулятора, 0.1 C. При комнатной температуре этот ток можно плавно повышать до 1. 0 С – это быстрый заряд. Однако, это годится только для тех батарей, которые не были переразряжены. При заряде литий-ионных батарей следует точно соблюдать напряжение. Заряд производится до 4.2 В точно. Превышение резко снижает срок службы, понижение – уменьшает емкость. При зарядке следует следить за температурой. Теплый аккумулятор следует либо ограничить током до 0.1 С, либо отключить до остывания.

ВНИМАНИЕ! При перегреве литий-ионного аккумулятора при зарядке свыше 60 градусов Цельсия возможен его взрыв и возгорание! Не следует слишком полагаться на встроенную электронику безопасности (контроллер заряда).

При заряде литиевой батареи, контрольное напряжение (напряжение окончания заряда) образует приблизительный ряд (точные напряжения зависят от конкретной технологии и указаны в паспорте на батарею и на ее корпусе):

Число элементов	Номинал. напр., В	По паспорту, В	Конец заряда, В
1	3.6	3. 6	4.2
2	7.2	7	8.4
3	10.8	10	12.6
4	14.4	12	16.8
5	18	18	21.0

Напряжение заряда следует контролировать мультиметром или схемой с компаратором напряжения, настроенным точно на применяемую батарею. Но для “электронщиков начального уровня” реально можно предложить только простую и надежную схему, описанную в следующем разделе.

Зарядное устройство + (Видео)

Зарядное устройство, которое предлагается ниже, обеспечивает нужный зарядный ток для любого аккумулятора из всех перечисленных. Шуруповерты питаются от аккумуляторов с разными напряжениями 12 вольт или 18 вольт. Это неважно, главный параметр зарядного устройства для аккумуляторов – ток заряда. Напряжение зарядного устройства при отключенной нагрузке всегда выше номинального, оно падает до нормы при подключении батареи при заряде.

В процессе заряда оно соответствует текущему состоянию аккумулятора и обычно чуть выше номинального в конце заряжания.

Зарядное устройство представляет собой генератор тока на мощном составном транзисторе VT2, который питается от выпрямительного мостика, подключенного к понижающему трансформатору с достаточным выходным напряжением (см. таблицу в предыдущем разделе).

Этот трансформатор должен также иметь достаточную мощность, чтобы обеспечить необходимый ток при длительной работе без перегрева обмоток. Иначе он может сгореть. Ток заряда выставляется регулировкой резистора R1 при подключенном аккумуляторе. Он остается постоянным в процессе заряда (тем постоянней, чем выше напряжение от трансформатора. Примечание: напряжение от трансформатора не должно превышать 27 В).

Резистор R3 (не менее 2 Вт 1 Ом) ограничивает максимальный ток, а светодиод VD6 горит, пока идет заряд. К концу заряда, свечение светодиода уменьшается и он гаснет. Тем не менее, не забывайте про точный контроль напряжения литий-ионных аккумуляторов и их температуру!

Все детали в описанной схеме монтируются на печатной плате из фольгированного текстолита. Вместо диодов, указанных в схеме, можно взять русские диоды КД202 или Д242, они довольно доступны в старом электронном ломе. Располагать детали надо так, чтобы на плате оказалось как можно меньше пересечений, в идеале ни одного. Не следует увлекаться высокой плотностью монтажа, ведь вы собираете не смартфон. Распаивать детали вам будет значительно легче, если между ними останется по 3-5 мм.

Транзистор должен быть установлен на теплоотводе достаточной пощади (20-50 см.кв). Все части зарядного устройства лучше всего смонтировать в удобный самодельный корпус. Это будет самым практичным решением, в работе вам ничто не будет мешать. Но здесь могут возникнуть большие сложности с клеммами и подключением к аккумулятору. Поэтому лучше сделать так: взять старое или неисправное зарядное устройство у знакомых, подходящее к вашей модели аккумулятора, и подвергнуть его переделке.

• Вскрыть корпус старого зарядного устройства.
• Удалить из него всю бывшую начинку.
• Подобрать следующие радиоэлементы:

Поз.	Описание
VD1-VD4	1N4001 диод выпрямительный
VD5	диод
VD6	VD6 светодиод, красный или зеленый, любого типа
C1	C1 К50-35 или аналогичный 220-1000 мФ от 50 В
C2	C1 К50-35 или аналогичный 220-1000 мФ от 50 В
R1	переменный резистор 10 ком, желательно проволочный
R2	резистор МЛТ-0,25 330 Ом
R3	резистор МЛТ-2, 1 Ом
VT1	транзистор КТ361В, Г
VT2	транзистор КТ829В (устанавливается на радиатор пл. 20 – 50 кв. см
Т1	Трансформатор силовой 220 В / 24 В, мощность 100 Вт

• Выбрать подходящий размер для печатной платы, помещающейся в корпус вместе с деталями из приведенной схемы, нарисовать нитрокраской ее дорожки по принципиальной схеме, протравить в медном купоросе и распаять все детали. Радиатор для транзистора нужно установить на алюминиевой пластинке так, чтобы она не касалась ни с какой частью схемы. Сам транзистор плотно прикручивается к ней винтиком и гайкой М3.
• Собрать плату в корпусе и припаять клеммы по схеме строго соблюдая полярность. Вывести провод для трансформатора.
• Трансформатор с предохранителем на 0.5 А установить в небольшой подходящий корпус и снабдить отдельным разъемом для подключения переделанного зарядного блока. Лучше всего взять разъемы от компьютерных блоков питания, папу установить в корпус с трансформатором, а маму подключить к диодам мостика в зарядном устройстве.

Собранное устройство будет работать надежно если вы аккуратно и тщательно проделали

Зарядное устройство для аккумулятора шуруповерта 12 вольт

Схема, устройство, ремонт

Без сомнений, электроинструмент значительно облегчает наш труд, а также сокращает время рутинных операций. В ходу сейчас и всевозможные шуруповёрты с автономным питанием.

Рассмотрим устройство, принципиальную схему и ремонт зарядного устройства для аккумуляторов от шуруповёрта фирмы “Интерскол”.

Для начала взглянем на принципиальную схему. Она срисована с реальной печатной платы зарядного устройства.

Печатная плата зарядного устройства (CDQ-F06K1).

Силовая часть зарядного устройства состоит из силового трансформатора GS-1415. Мощность его около 25-26 Ватт. Считал по упрощённой формуле, о которой уже говорил здесь.

Пониженное переменное напряжение 18V со вторичной обмотки трансформатора поступает на диодный мост через плавкий предохранитель FU1. Диодный мост состоит из 4 диодов VD1-VD4 типа 1N5408. Каждый из диодов 1N5408 выдерживает прямой ток 3 ампера. Электролитический конденсатор C1 сглаживает пульсации напряжения после диодного моста.

Основа схемы управления – микросхема HCF4060BE, которая является 14-разрядным счётчиком с элементами для задающего генератора. Она управляет биполярным транзистором структуры p-n-p S9012. Транзистор нагружен на электромагнитное реле S3-12A. На микросхеме U1 реализован своеобразный таймер, который включает реле на заданное время заряда – около 60 минут.

При включении зарядника в сеть и подключении аккумулятора контакты реле JDQK1 разомкнуты.

Микросхема HCF4060BE запитывается от стабилитрона VD6 – 1N4742A (12V). Стабилитрон ограничивает напряжение с сетевого выпрямителя до уровня 12 вольт, так как на его выходе около 24 вольт.

Если взглянуть на схему, то не трудно заметить, что до нажатия кнопки “Пуск” микросхема U1 HCF4060BE обесточена – отключена от источника питания. При нажатии кнопки “Пуск” напряжение питания от выпрямителя поступает на стабилитрон 1N4742A через резистор R6.

Далее пониженное и стабилизированное напряжение поступает на 16 вывод микросхемы U1. Микросхема начинает работать, а также открывается транзистор S9012, которым она управляет.

Напряжение питания через открытый транзистор S9012 поступает на обмотку электромагнитного реле JDQK1. Контакты реле замыкаются, и на аккумулятор поступает напряжение питания. Начинается заряд аккумулятора. Диод VD8 (1N4007) шунтирует реле и защищает транзистор S9012 от скачка обратного напряжения, которое образуется при обесточивании обмотки реле.

Диод VD5 (1N5408) защищает аккумулятор от разряда, если вдруг будет отключено сетевое питание.

Что будет после того, когда контакты кнопки “Пуск” разомкнутся? По схеме видно, что при замкнутых контактах электромагнитного реле плюсовое напряжение через диод VD7 (1N4007) поступает на стабилитрон VD6 через гасящий резистор R6. В результате микросхема U1 остаётся подключенной к источнику питания даже после того, как контакты кнопки будут разомкнуты.

Сменный аккумулятор.

Сменный аккумулятор GB1 представляет собой блок, в котором последовательно соединено 12 никель-кадмиевых (Ni-Cd) элементов, каждый по 1,2 вольта.

На принципиальной схеме элементы сменного аккумулятора обведены пунктирной линией.

Суммарное напряжение такого составного аккумулятора составляет 14,4 вольт.

Также в блок аккумуляторов встроен датчик температуры. На схеме он обозначен как SA1. По принципу действия он похож на термовыключатели серии KSD. Маркировка термовыключателя JJD-45 2A. Конструктивно он закреплён на одном из Ni-Cd элементов и плотно прилегает к нему.

Один из выводов термодатчика соединён с минусовым выводом аккумуляторной батареи. Второй вывод подключен к отдельному, третьему разъёму.

Алгоритм работы схемы довольно прост.

При включении в сеть 220V зарядное устройство ни как не проявляет свою работу. Индикаторы (зелёный и красный светодиоды) не светятся. При подключении сменного аккумулятора загорается зелёный светодиод, который свидетельствует о том, что зарядник готов к работе.

При нажатии кнопки “Пуск” электромагнитное реле замыкает свои контакты, и аккумулятор подключается к выходу сетевого выпрямителя, начинается процесс заряда аккумулятора. Загорается красный светодиод, а зелёный гаснет. По истечении 50 – 60 минут, реле размыкает цепь заряда аккумулятора. Загорается светодиод зелёного цвета, а красный гаснет. Зарядка завершена.

После зарядки напряжение на клеммах аккумулятора может достигать 16,8 вольт.

Такой алгоритм работы примитивен и со временем приводит к так называемому “эффекту памяти” у аккумулятора. То есть ёмкость аккумулятора снижается.

Если следовать правильному алгоритму заряда аккумулятора для начала каждый из его элементов нужно разрядить до 1 вольта. Т.е. блок из 12 аккумуляторов нужно разрядить до 12 вольт. В заряднике для шуруповёрта такой режим не реализован.

Вот зарядная характеристика одного Ni-Cd аккумуляторного элемента на 1,2V.

На графике показано, как во время заряда меняется температура элемента (temperature), напряжение на его выводах (voltage) и относительное давление (relative pressure).

Специализированные контроллеры заряда для Ni-Cd и Ni-MH аккумуляторов, как правило, работают по так называемому методу дельта -ΔV. На рисунке видно, что в конце зарядки элемента происходить уменьшение напряжения на небольшую величину – порядка 10mV (для Ni-Cd) и 4mV (для Ni-MH). По этому изменению напряжения контроллер и определяет, зарядился ли элемент.

Так же во время зарядки происходит контроль температуры элемента с помощью термодатчика. Тут же на графике видно, что температура зарядившегося элемента составляет около 45 0 С.

Вернёмся к схеме зарядного устройства от шуруповёрта. Теперь понятно, что термовыключатель JDD-45 отслеживает температуру аккумуляторного блока и разрывает цепь заряда, когда температура достигнет где-то 45 0 С. Иногда такое происходит раньше того, как сработает таймер на микросхеме HCF4060BE. Такое происходит, когда емкость аккумулятора снизилась из-за “эффекта памяти”. При этом полная зарядка такого аккумулятора происходит чуть быстрее, чем за 60 минут.

Как видим из схемотехники, алгоритм заряда не самый оптимальный и со временем приводит к потере электроёмкости аккумулятора. Поэтому для зарядки аккумулятора можно воспользоваться универсальным зарядным устройством, например, таким, как Turnigy Accucell 6.

Возможные неполадки зарядного устройства.

Со временем из-за износа и влажности кнопка SK1 “Пуск” начинает плохо срабатывать, а иногда и вообще отказывает. Понятно, что при неисправности кнопки SK1 мы не сможем подать питание на микросхему U1 и запустить таймер.

Также может иметь место выход из строя стабилитрона VD6 (1N4742A) и микросхемы U1 (HCF4060BE). В таком случае при нажатии кнопки включение зарядки не происходит, индикация отсутствует.

В моей практике был случай, когда стабилитрон пробило, мультиметром он “звонился” как кусок провода. После его замены зарядка стала исправно работать. Для замены подойдёт любой стабилитрон на напряжение стабилизации 12V и мощностью 1 Ватт. Проверить стабилитрон на “пробой” можно также, как и обычный диод. О проверке диодов я уже рассказывал.

После ремонта нужно проверить работу устройства. Нажатием кнопки запускаем зарядку АКБ. Приблизительно через час зарядное устройство должно отключиться (засветится индикатор “Сеть” (зелёный). Вынимаем АКБ и делаем “контрольный” замер напряжения на её клеммах. АКБ должна быть заряженной.

Если же элементы печатной платы исправны и не вызывают подозрения, а включения режима заряда не происходит, то следует проверить термовыключатель SA1 (JDD-45 2A) в аккумуляторном блоке.

Схема достаточно примитивна и не вызывает проблем при диагностике неисправности и ремонте даже у начинающих радиолюбителей.

Всем привет! У нас уже как два дня идёт снег и дует ветер, поэтому по строительству все дела малёха заморозились, а сидеть без дела и пялиться в телик, тоже как-то не алё. Короче, решил заняться полезным делом, нужным для стройки. Имеется у меня шурик Интерскол 18В, и вот уже лет 15-17, он верой и правдой трудится у меня в хозяйстве, само собой, за столько лет он много потрудился и никель-кадмиевые аккумы потеряли былую ёмкость. И он пылился себе в сарае, а для ремонта приходилось брать шурик у дружбана или мучиться с дрелью. Этим летом при переделки кровли, он очень мне был нужен. И мне пришла в голову мысля, оживить его. Тем более вся механическая и силовая части работают исправно. Надо только заменить сами аккумуляторы. Сначала хотел прикупить готовые родные заводские аккумы, но узнав ценник, волосы зашевелились на жопе. Проще за новым шуриком тогда пойти.
Порывшись в ютубе нашел множество видосов про переделку разных шуриков на литиевые аккумы формфактора 18650. Но как оказалось, есть простые аккумы такого типа предназначены для небольших нагрузок, типа фонариков, электрических машинок, ноутбуков и т.д., они довольно дёшевы. Нам же понадобятся высокотоковые аккумы, с отдачей на нагрузку от 20 до 40 Ампер. Лучше приобретать оригинальные аккумуляторы от фирм SONY, SAMSUNG или LG. Они бывают на 2500мАч и 3000мАч. так же следует помнить о том, что эти аккумы не любят перегрева, поэтому паять их скажем так не рекомендуется, и контакты к ним приваривают специальной точечной сваркой. Ну, а если и паять, то нужно стараться как можно меньше времени нагревать их паяльником. Я к примеру покупал аккумы с уже приваренными контактными лентами.
Покупал тут, оригинальный высокотоковый аккумулятор LG 3000мАч: ru.aliexpress.com/item/4p…042311.0.0.274233edELQg9d

Оригинальный высокотоковый аккумулятор SAMSUNG 2500мАч, ссылка на продавца: sale.aliexpress.com/ru/__…9c906415a96153bdceaf45837

Так же нужны будут платы БМС со встроенными цепями балансировки. Эти платы устанавливаются для того чтобы правильно и качественно организовывать заряд и разряд этих аккумуляторов. Ибо они не любят глубоких разрядов и перезаряда, а так же имеют защиты встроенные которые предохраняют как сам шуруповёрт так и аккумы. Что касается плат, то они существуют для разного количества аккумуляторов, потому что шурики бывают на 8,12,14,16,18,24В.Соответственно в них будут применяться и нужное кол-во аккумов, для 8В-2шт, 12В-3шт, 14В-16В-4шт, 18В-5шт, 24В-6шт. Так же на платах могут присутствовать модули балансировки, или отсутствовать, тогда придется покупать отдельную плату балансировки. Как я понял, то места в контейнерах под аккумы всегда мало, а тем более размещать две платы, будет сложнее. Я брал со встроенной балансировкой тут: ru.aliexpress.com/item/5S…042311.0.0.274233edWpYXeO

Ещё нам понадобиться переделать родное зарядное устройство от шуруповёрта. Ибо оно предназначено, для заряда Ni-Cd аккумуляторов. Само собой они рассчитаны на другое время и ток, а так же напряжение. Для этого мы просто закажем небольшие импульсные готовые модули CC/CV — на Алике у Китайцев, я брал тут: ru.aliexpress.com/item/Fr…042311.0.0.274233edWpYXeO

У разных шуриков зарядные устройства различаются только тем, что выполнены либо по трансформаторной схеме, либо по схеме импульсного преобразователя.У кого второй вариант, то можно, чтобы не заморачиваться выкинуть родную плату и прикупить так же у китайцев небольшую платку импульсного AC-DC преобразователя с 220В на 24В 1А, брал тут: ru.aliexpress.com/item/AC…042311.0.0.274233edWpYXeO

Как видите не так и много нужно, для того чтобы переделать шурик на литий!
И так заказываем с сайта АлиЭкспресс нужные нам компоненты и когда они приходят начинаем все это монтировать в наш шуруповёрт. Приступим! Собственно подопытные!

Ну, во-первых отсоединяем сам аккум от шурика, и разбираем корпус аккумулятора, затем вытряхиваем из неё старые отработавшие своё Ni-Cd банки.

Во-вторых, нужно определиться как, и куда нужно подпаивать к плате БМС, по какой схеме. На сайте у продавцов практически везде подробно это описано и нарисованы схемы подключения, а так же даны рекомендации в какой последовательности подключать аккумы к контактам на самой плате.Например вот такая.

Но, я решил увеличить вдвое емкость аккумуляторов, а для этого в параллель к каждому аккуму, мы присоединяем ещё один аккумулятор, схемка будет выглядеть так.

Таким образом это будет явно больше, чем у родного Интерсколовского аккумулятора, стало быть заряжать его придётся реже, а работать можно ещё дольше.

Соединяем всё согласно схеме, тщательно изолируем каждую банку друг от друга, я для этого прокладывал картон, а затем перематывал высокотемпературным скотчем, саму плату БМС, я приклеил на скотч 3М двухсторонний к смотанным аккумуляторам, затем уже распаял провода согласно схеме, укорачивая провода от разъёма до нужной длины. У меня получилось вот так

После окончательной сборки, проверяем все сборки мультиметром, на предмет целостности самих аккумов и отсутствие коротких замыканий. Убедившись, что всё ок, можно закрывать и скручивать коробку аккумулятора.
Теперь переходим к переделке зарядного устройства. У меня это устройство оказалось трансформаторным и я решил оставить его таким, остается только на плате перерезать несколько дорожек и удалить некоторые элементы, которые нам мешают, и подпаять вход и выход от платы китайского стабилизатора, и к светодиодам индикаторам заряда. У меня получилось так

После этого настраиваем на Китайском стабилизаторе напряжение и ток, ибо на этом стабилизаторе и то и другое можно настроить подстроечными резисторами(два сининьких квадратика на красной платке).Напряжение мы выставляем в 21-21,5В, а ток выставляем в пределах 1,5Ампер. Ещё раз проверяем монтаж, на коротыши и на правильность сборки, а так же выставленные параметры. После чего можно собирать устройство и пробовать ставить аккум на зарядку. При подключении зарядного устройства в электросеть на нём загорится красная лампочка индикации. Когда вставим аккум на зарядку загорается зелёный, а красный тухнет. В процессе того как аккумуляторы будут набирать нужный заряд, зелёный индикатор начинает постепенно притухать, и в конце заряда, начинает потихоньку разгораться красный индикатор, всё ярче и ярче. И по окончанию заряда зелёный индикатор полностью гаснет. При первой зарядке аккумуляторы зарядились до полного заряда примерно за 1ч 45мин. Шурик крутит так, что я не в состоянии рукой удержать патрон при вращении. Я очень доволен, ведь работать таким шуриком одно удовольствие! По весу остался примерно такой же, но если бы устанавливал 5 банок, то вес стал бы меньше. Посмотрим как поведут себя аккумы в дальнейшем при эксплуатации, и закажу ещё 10 банок, для переделки второго запасного аккума. При переделке я снимал видосики, получилось 4 части, кому будет интересно посмотрите, там гораздо подробней рассказано, как и что делалось. Хотя сами понимаете и делать и снимать одновременно довольно трудно, так что не судите строго за качество видео.

Зарядное устройство для шуруповертов Makita В7.2-14.4

Дрель-шуруповерт Интерскол ДА-14,4ЭР

Дрель-шуруповерт Интерскол ДА-14,4ЭР

Устройство зарядное ДА-14,4ЭР,1.5А,18В, Li-ion Интерско.

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Зарядное устройство для ДА-12ЭР Интерскол

Аккумулятор Интерскол ПА-10/14.4Р 181.02.03.00.00

Аккумуляторный блок Hammer AKM1420 14.4 В

Универсальное зарядное устройство Интерскол 2401 012

Зарядное устройство ИНТЕРСКОЛ 2401 001, 10.8V Li-ion

Зарядное устройство универсальное для ИНТЕРСКОЛ 12В — 1.

Устройство зарядное универсальное, Ni-Cd, “Интерск.

Дрель-шуруповерт Интерскол ДА-14,4ЭР

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Универсал 010198 B(P) Аккумуляторы подходят для шурупов.

Зарядное устройство универсальное Интерскол Ni-Cd 2401.

Аккумуляторный блок Hammer Ab144 14.4 В 2 А·ч

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Аккумулятор для шуруповертов Макита Заряд ЛИБ 1430 МК-С

Зарядное устройство для Интерскол ДА-12,14.4,18ЭР униве.

Зарядное устройство ИНТЕРСКОЛ 2401 001, 10.8V Li-ion

Аккумулятор Интерскол 14 В (для ДА-14ЭР, 1,5Ач)

Аккумулятор для Интерскол Li-ion ДА-14,4ЭР

Аккумулятор для инструмента Bosch (3Ah 14.4V) (Pitatel.

Аккумулятор Интерскол 14,4В 1,5 a/h для ДА-10/14,4М2

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Батарея аккумуляторная Интерскол ПА-10/14.4ЭР

Устройство зарядное с адаптером 14,4В Интерскол Li-on (.

Аккумулятор для Интерскол ДА-14,4ЭР (1.5Ah 14.4V) (2400.

Батарея аккумуляторная “Зубр” для шуруповерто.

Зарядное устройство для ДА-18ЭР Интерскол

Аккумулятор для Интерскол ПРАКТИКА 776-812

Зарядное устройство для ДА-14,4ЭР Интерскол

Интерскол устройство зарядное универсальное, ni-cd, 159.

База зарядки аккумулятора для дрелей RWS ДА-12, ДА-14,4.

аккумулятор Интерскол ДА-14,4ЭР

Зарядное устройство ИНТЕРСКОЛ 2401 001, 10.8V Li-ion

Дрель-шуруповерт ИНТЕРСКОЛ ДА-14.4ЭР ДМ, с двумя аккуму.

Универсал 010379(2) Корпус аккумуляторов шуруповерта дл.

Зарядник ИНТЕРСКОЛ ДА-14ЭР Li-ion

Зарядное устройство для ДА-12ЭР Интерскол

Аккумулятор Интерскол ДА-14,4ЭР

Аккумулятор ИНТЕРСКОЛ 18.0В 1.5Ач nicd, для ДА-18 ЭР

Зарядное устройство Интерскол 2401.015

Зарядное устройство для инструмента Интерскол (10.8V Li.

Аккумулятор ДА-14,4ЭР ( 2,0 Ah ) Интерскол

Зарядное устройство ЗУБР БЗУ-14.4-18 М4

Дрель-шуруповерт ИНТЕРСКОЛ ДА-14.4ЭР ДМ, с двумя аккуму.

Дрель-шуруповерт ИНТЕРСКОЛ ДА-10/14.4М2, с двумя аккуму.

Аккумулятор ДА-14,4ЭР ( 1,5 Ah ) Интерскол

Зарядное устройство Hammer ZU 30M 14.4 В

Аккумулятор Практика для ИНТЕРСКОЛ 14,4В, 1,5 Ач, NiCd.

Аккумуляторный блок Hammer AB142 14.4 В 1.2 А·ч

Дрель-шуруповерт Интерскол ДА-10/14,4Л3

Интерскол Устройство зарядное универсальное, Ni-Cd 2401.

Блок питания зарядки аккумулятора для дрели RWS ДА-14,4

ИНТЕРСКОЛ ДА-10/14,4М3 шуруповерт аккумуляторный 1,3Ач.

Интерскол Батарея аккумуляторная 18В, 1,5 А ч NiCd ДА-1.

Аккумулятор Практика для ИНТЕРСКОЛ, Ni-Cd, 14.4 В, 1.5.

Устройство зарядное ИНТЕРСКОЛ ДА-10/14,4ЭР

Аккумулятор для инструмента Интерскол (1.3Ah 14.4V) (18.

Аккумуляторная батарея Pitatel “181.02.03.00.00&qu.

Зарядное устройство для аккумуляторов шуруповертов 12V (Ni-Cd, стакан + адаптер под штеккер Ø 5,5мм)

Зарядное устройство для аккумуляторных шуруповёртов на 12 Вольт

Классическое зарядное устройство для Ni-Cd аккумуляторных батарей 12V

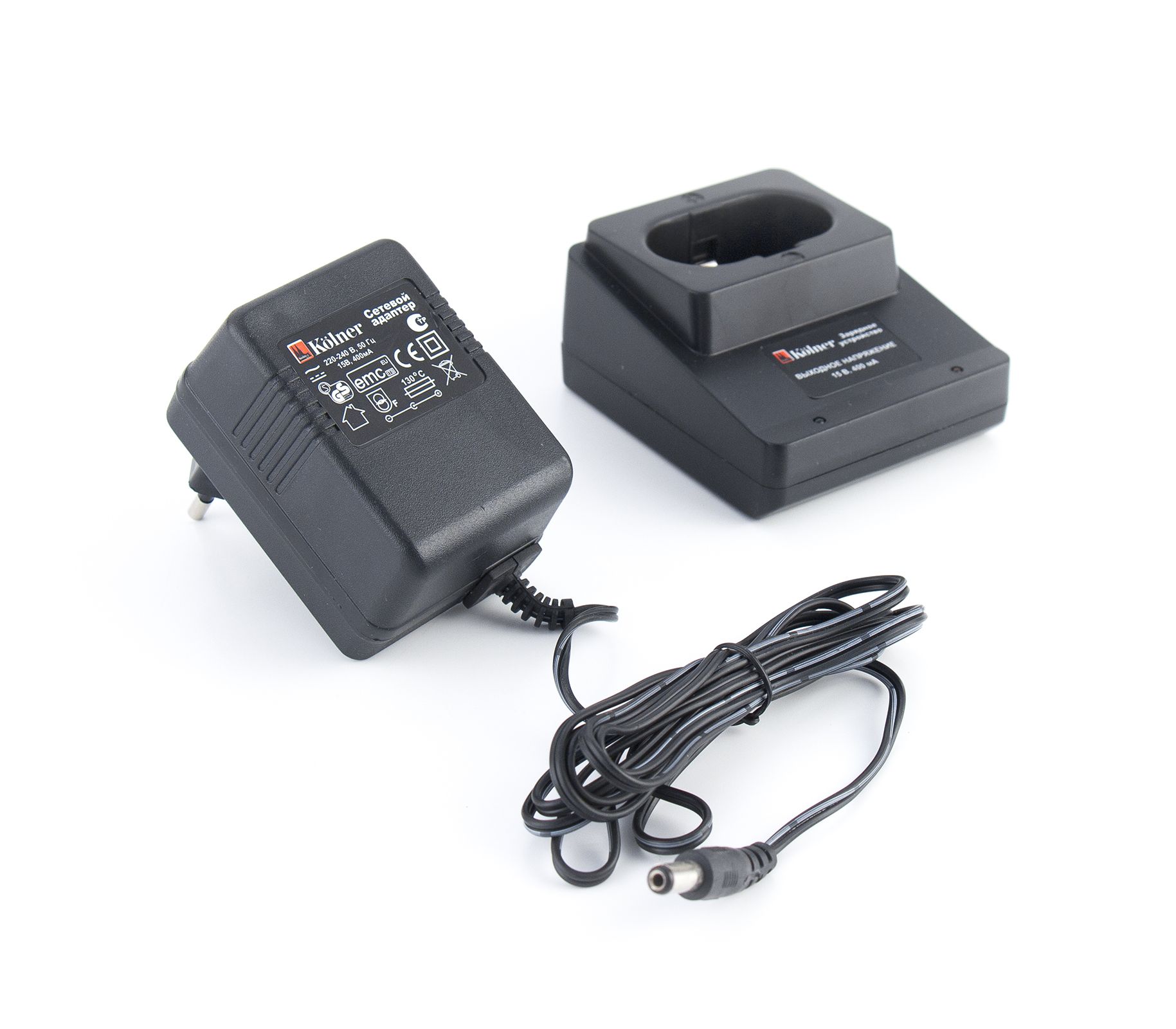

Стандартный комплект – зарядный “стакан” и сетевой “адаптер”
– Зарядный стакан с индикацей для аккумулятора
– Адаптер питания стакана с штеккером Ø 5,5 мм
Время полного заряда АКБ ≈ 3-5 часов

Назначение:

Универсальное автоматическое импульсное зарядное устройство для 12-ти вольтовых Ni-Cd  аккумуляторов. (стандартный, наиболее распростренённый типоразмер)
Зарядным устройством такого типа комплектуются обычные 12-ти вольтовые шуруповёрты ТМ:
Ритм, Витязь, Арсенал, Темп, Техмаш, Алмаз, Булат, Протон, Диолд, Днепромаш, Днепр, Старт, ИжМаш, Югра, Intertool, Vorskla, Einhell, Ferm, Сraft. Craft-tec и др.

Основные параметры:

Параметры сети (Input): 230V – 50 Hz
Выходное напряжение (Output): 15 V
Ток зарядки: ≈ 400 mA
Тип батарей: для 12 V / Ni-Cd и Ni-MH c обычной зарядкой

Отличительные особенности:

Зарядное имеет 2 контакта, подходит как для “импульсных”, так и для “обычных” аккумуляторов Ni-Cd и Ni-MH типов.
Зарядное устройство имеет стандартный режим зарядки одного аккумулятора за время от 3 до 5 часов, в завсисимости от степени разряда аккумулятора.
Зарядное устройство начинает заряд сразу после установки аккумулятора в зарядное.
Зарядное устройство оснащего индикатором режимов: сеть и заряд.
Индикатор режимов: сеть (горит красная лампочка), зарядка (горит красная и зеленая).
ВНИМАНИЕ! Зарядное устройство не отключается автоматически. Во избежание перезаряда аккумулятора – по истечении времени зарядки (3-5 часов) необходимо отключить устройство самостоятельно.

Комплект поставки:

Зарядное устройство (блок питания + стакан для аккумулятора)

Дополнительная информация

Производитель: CHINA
Артикул: Зарядное 12V 3 – 5 часов / Аccu battery charger 12V
Категория: запчасти и расходник для аккумуляторнных шуруповертов
Гарантия на включение

сколько времени, как правильно, на 12 и 18 вольт, Li-ion

Автор Акум Эксперт На чтение 14 мин. Просмотров 18.8k. Опубликовано 12.04.2020

Как зарядить шуруповёрт, знает каждый — вставить в зарядное устройство и подождать, когда индикатор зарядки изменит цвет. Но мало кто знает, что аккумуляторные батарейки нужно обслуживать и уметь правильно разряжать. К сожалению, производители электроинструмента дают очень мало информации в руководствах по эксплуатации. Как правильно заряжать и обслуживать аккумулятор шуруповёрта, расскажем в этой статье.

Аккумуляторные батарейки различных типов

Общие требования к зарядке и особенности аккумуляторов разных типов

Сначала о том, что полезно для зарядки аккумуляторов шуруповёртов любого типа.

1. Полный цикл разряда и заряда.
2. Раз в месяц, лучше чаще, полный разряд при работе инструмента и полный заряд.
3. Разряд выполнять циклами с перерывами для восстановления заряда. На каждые 3 минуты работы — 3 минуты перерыва. При таком способе разряда АКБ отдаст максимальный объём накопленной энергии. Следовательно, зарядится в максимальном объёме.
4. Раз в 3 месяца проведение тренировочных циклов, не менее трёх раз, если больше, то лучше.
5. Новый элемент питания необходимо разрядить и зарядить не менее трёх раз, больше лучше.
6. Хранить в прохладном месте при температуре от +5 до +15о.

Чтобы правильно зарядить аккумулятор, нужно сначала его правильно разрядить. Чем больше энергии он отдаст, тем больший объем электролита будет задействован в процессе и тем больше энергии возьмёт при зарядке.

У каждого источника тока есть минимально допустимый уровень напряжения, при котором он считается 100 % разряженным. Под разрядом батареи имеется в виду именно разрядка до минимально допустимого уровня. Дальнейший разряд — глубокий разряд приводит к началу разрушительных процессов. И есть величина напряжения, при которой он считается 100 % заряженным. Перезаряд элемента питания тоже вреден — в результате электролиза происходит разложение его химических компонентов. Необходимо учитывать, что напряжение указывается для 1 элемента питания. Батарея шуруповёрта состоит из нескольких соединенных последовательно элементов.

Напряжение одного элемента аккумулятора разного типа при разном уровне заряда

АКБ могут иметь разное напряжение: 12 В, 14,4 В, 18 В и другие. Поэтому и величина напряжения при разном уровне заряда у них разная. Например, у никель-кадмиевого аккумулятора (Ni-Cd) напряжением 12 В количество элементов внутри — 10 штук. Полностью заряженная АКБ имеет напряжение 12,5 — 13 В. После 50 % разряда напряжение 11,5 В (1,15 х 10). У разряженной — напряжение 9 В (0,9 х 10).

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Напряжение нужно учитывать, когда оно стабилизируется, а не сразу после окончания работы инструментом. Делается это так: напряжение измеряется на контактах батарейки сразу по окончании работы, затем с периодичностью в 5 минут. Когда рост напряжения прекратился, значит, АКБ стабилизировала уровень заряда.

Основные характеристики аккумуляторов разного типа

Никель-кадмиевые аккумуляторы (Ni-Cd)

Ni-Cd элементы питания появились в серийном производстве с середины прошлого века. Способны переносить очень глубокий разряд. Но это не значит, что их нужно разряжать до ноля по остаточному напряжению.

Никель-кадмиевые АКБ (Ni-Cd) имеют “эффект памяти” нижнего значения разряда, обусловленного необратимыми химическими процессами. Он состоит в том, что если батарею не разрядить полностью и зарядить, то она отдаст столько энергии, сколько получила при зарядке. Эффект наступает не сразу, но при регулярном недоразряде снижение ёмкости произойдёт быстро.

Заряжать батарейку рекомендуется током, равным её ёмкости — 1 С (где C — это ёмкость АКБ). В этом случае она достигнет максимальной ёмкости. Штатные зарядные устройства заряжают током от 1,0 С до 0,2 С. Дальнейшее снижение зарядного тока ведёт к снижению ёмкости.

Влияние величины тока зарядки на достижение полной ёмкости батареи

А разряд малыми токами, наоборот, позволяет батарее отдать максимум энергии. Поэтому для восстановления ёмкости Ni-Cd источника полезно во время тренировочных циклов ограничивать ток разряда до 0,1 С. Если это неприемлемо из-за отсутствия времени (0,1 С это — 10 часовой разряд), тогда разряжать нужно шуруповёртом на холостом ходу циклами: разряд, пауза, разряд, пауза. Оптимальное время разряда и паузы 3–5 минут. За время паузы элемент будет восстанавливать заряд. Чем больше он восстановит и отдаст, тем больше примет.

Влияние величины тока разряда на выделенный Ni-Cd батареей объём энергии

Никель-металлогидридные аккумуляторы (Ni-MH)

появились после 1980 года. Разработчики пытались снизить “эффект памяти” никелевых батареек, и это почти удалось. Однако увеличился саморазряд элемента почти в 2 раза. При этом глубокий разряд для них стал губителен. Количество циклов заряда-разряда у металлогидридных немного меньше.

Влияние величины тока разряда на отдаваемый батареей Ni-MH объём энергии

Пытаться их реанимировать глубоким разрядом нельзя. Лучший способ для Ni-MH источников тока — это тренировочные циклы с разрядом и зарядом. При регулярном пользовании они отработают гораздо и разряда, чем при длительном хранении. Поэтому Ni-MH батареи используют для профессионального инструмента, регулярно участвующего в работе. Для редкого домашнего использования такие источники питания не подходят.

Литийионные (Li-ion)

появились после 1990 года. У них “эффект памяти” столь незначителен, что им можно пренебрегать. Но для сохранения максимальной ёмкости им тоже будет полезен полный разряд. В этом случае весь объём электролита будет задействован в отдаче энергии и последующем её приёме.

Для них недопустимы перезаряд, глубокий разряд и высокая температура. Поэтому во всех батареях есть контроллеры, обеспечивающие защиту от этих факторов. У элементов питания дорогих шуруповёртов есть балансировочные электронные схемы, позволяющие отслеживать параметры каждого элемента и отключать его при отклонении от допустимых зарядных величин.

можно большими токами, до 2 С. Поэтому время их зарядки — от 30 минут до 120. Постоянный разряд допускается током до 5 С, а импульсное потребление до 50 С. Эта особенность позволяет их кратковременно перегружать, что порой происходит при работе электроинструмента. Номинальное напряжение 1 элемента 3,6–3,75 В, но заряжают до 4,1–4,2 вольта. Заряжать выше недопустимо — это приводит к быстрому снижению ёмкости элементов питания.

Изменение напряжения, величины тока и степени заряженности литиевого аккумулятора во время заряда

Зарядные устройства литиевых аккумуляторов отслеживают величину тока на первом этапе и величину напряжения на втором. Все зарядные устройства имеют функции ограничения зарядного тока и напряжения, иначе эти параметры могут достигать больших значений и разрушить источник питания. Отключается зарядное устройство, когда при стабильном номинальном напряжении величина зарядного тока снижается до 0,1–0,05 С.

Регулирование напряжения и тока зарядки зарядным устройством при зарядке литиевого аккумулятора

Чем больше ток разряда, тем меньший объём энергии отдаст батарея. Поэтому полезно разряжать малыми токами. Либо разряжать с применением самого инструмента, работающего на холостом ходу с периодическими паузами, как описывалось выше. Зависимость отдаваемого количества энергии можно проследить на графике.

Зависимость объёма отданной энергии от величины тока разряда у литиевого аккумулятора

Ток разряда у шуруповёртов достигает 10 С в режиме нагрузки. Если шуруповёртом работать без пауз, то он отключится намного раньше, чем сможет разрядить всю ёмкость батареи. Поэтому тренировочные циклы с малыми токами разряда полезны.

Сколько времени нужно для полного заряда

Сколько времени заряжается аккумулятор шуруповёрта? Следует уточнить, в каких целях заряжается. Производители стремятся ускорить время зарядки, для снижения перерывов в работе и повышения конкурентности. Поэтому устанавливают максимально допустимые значения зарядного тока. Часто жертвуют зарядом в 10–20 % ёмкости в конце зарядного цикла.

Это видно на графике заряда литиевого элемента питания. Где за первый час зарядки набирается 70 % ёмкости, за второй час — ещё 20 %, что составляет уже 90 %, а на набор последних 10 % уходит ещё 1 час, всего 3 часа. А штатная зарядка «Бош» из Китая заряжает литиевый аккумулятор всего за 30 минут. С учётом этих тонкостей теперь можно ответить на заданный вопрос.

Для работы инструмента аккумулятор достаточно зарядить один раз. В случае необходимости можно не дожидаться окончания времени заряда, и уже через половину времени стандартной зарядки приступить к работе. Недозаряд элементов питания в единичных случаях не несёт негативных последствий.

Для проведения тренировочных циклов требуется максимальная зарядка батареи и тем более для восстановления её ёмкости. Как это сделать на штатном зарядном устройстве, если оно автоматически отключается? После стабилизации напряжения, через 20–30 минут можно снова продолжить заряд аккумулятора на штатном устройстве. Он возьмёт ещё объём энергии. Цикл заряда стоит проводить до трёх раз. Так аккумулятор будет заряжен почти 100 %. Это важно, чтобы в последующем тренировочном цикле разряда был задействован весь объём электролита.

Новые Ni-Cd и Ni-MH элементы заряжаются на штатном устройстве от 1 до 8 часов, согласно паспортам разных производителей. Такой разброс во времени вызван разными настройками величины зарядного тока, в зависимости от позиции изготовителя в этом вопросе. Кроме того, зарядные устройства даже одного производителя могут иметь разброс до 2 часов из-за погрешности настроек, ведь на конечном этапе зарядки ток снижается крайне медленно. А минимальный ток будет всегда.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Совет! В процессе длительной эксплуатации шуруповёрта фактическая ёмкость снижается. Полезно измерить время заряда новых аккумуляторов после проведения тренировочных циклов и записать на корпусе. Сравнивая с последующим временем заряда через год, два, можно понять, какую часть ёмкости потеряла АКБ.

Новые литиевые (Li) аккумуляторы заряжаются от 30 минут до 120. Это также зависит от настроек зарядного устройства у каждого производителя.

Зависимость времени заряда литиевого аккумулятора от величины тока зарядки

Как правильно заряжать новый аккумулятор первый раз и во время тренировок

Как заряжать шуруповёрт в первый раз после покупки? Многие производители шуруповёртов с литиевыми батареями (Li) рекомендуют перед первым использованием просто полностью зарядить элемент. Немногие рекомендуют выполнить 3 тренировочных цикла — разряд-заряд. В целом для литиевых батарей тренировочный цикл будет полезен.

Внимание! Для новых никелевых батарей и Cd, и MH все производители настоятельно рекомендуют произвести тренировочный цикл не менее трёх раз. И что очень важно — сначала разрядить, а потом зарядить.

К сожалению, никто из производителей не пишет, даже Bosch, как правильно разряжать аккумулятор при проведении тренировочных циклов. Почему это важно, уже было сказано выше.

Если электроинструмент с Ni-Cd и Ni-MH батареями имеет защиту от глубокого разряда, то разряжают до отключения шуруповёрта. Если защиты нет, то до уровня минимального напряжения. Это 0,9 В на каждый элемент питания в АКБ.

У шуруповёртов на литиевых батареях обязательно стоит защита от глубокого разряда, но будет полезным знать, что минимальное напряжение должно быть не менее 2,8 В. Ниже этого порога наступает разрушение литиевых элементов. Производители страхуются и устанавливают границу отключения 3,2–3 В.

Подробнее о правильной зарядке аккумуляторов шуруповертов вы можете почитать .

Обобщая всё вышесказанное в этой статье, изложим порядок проведения тренировочных циклов, полезных и для нового аккумулятора. Проводить такой цикл рекомендуется не реже 1 раза в 6 месяцев, лучше чаще.

1. Разрядить батарею током 0,1 от её емкости, либо током работающего инструмента без нагрузки, с чередованием времени работы и паузы по 3 минуты.

2. Зарядить аккумулятор до отключения зарядного устройства.
3. Выждать 20–30 минут.
4. Снова зарядить до отключения зарядного устройства.
5. Опять выждать 20–30 минут.
6. Зарядить в третий раз до отключения зарядного устройства.
7. Выждать 20–30 минут для стабилизации напряжения.
8. Теперь разрядить способом, описанным в п. 1.
9. Повторить пп. 1–8 до трёх раз.
10. Подзарядить или зарядить полностью для хранения с учётом типа аккумулятора. Если инструмент будет использоваться в ближайшее время, то зарядить полностью до отключения зарядного устройства.

Рекомендации по зарядке аккумуляторов от производителей: Sturm (Ni-Cd), RedVerg (Li-ion), Hammer (Ni-Cd)

Каким хранить аккумулятор — заряженным или разряженным

Важно! Общая для всех АКБ рекомендация — хранить в прохладном месте, при температуре воздуха +10 – +15^о. Заряжать при +10 – +20°. Хранить АКБ разного типа следует при разном уровне заряда.

Никель-кадмиевые (Ni-Cd)

Хранятся в разряженном состоянии. Уровень заряда близкий к 10–20 %. Обусловлен наличием тока саморазряда и эффектом памяти, с учётом, что глубокий разряд не очень вреден. В разряженном состоянии ток саморазряда минимальный. После хранения перед работой окончательно разрядить и потом полностью зарядить.

Никель-металлогидридные (Ni-MH)

Хранить в полностью заряженном состоянии, 100 %. Боятся глубокого разряда, после которого утраченная ёмкость не восстанавливается. Эффект памяти намного ниже, чем у кадмиевых. А ток саморазряда в 2 раза выше, из-за чего будет снижение ёмкости заряда до 20 % в месяц. За 6 месяцев теряют 100 % заряда. Чтобы снизить риск глубокого разряда, их нужно хранить полностью заряженными. Каждые 3 месяца, а лучше чаще разрядить и зарядить.

Литийионные (Li-ion) и полимерные (Li-pol)

Хранить наполовину разряженными, 40–50 % заряда. Чем ниже температура хранения, тем меньше ток саморазряда.

Разряд литиевой батареи в зависимости от степени заряда и температуры хранения

Что делать, если не идёт заряд

Если нет заряда аккумулятора, могут быть следующие причины:

1. Неисправность зарядного устройства.
2. Отсутствие контакта батареи с зарядным устройством.
3. Неисправность датчика защиты.
4. Остаточная ёмкость очень мала.
5. Неисправность отдельных элементов аккумуляторной батареи.

Исправность зарядного устройства можно проверить вольтметром или другой батарейкой.

Батареи и зарядные устройства имеют 3 контакта или больше. Дополнительные контакты обеспечивают соединение с датчиком(ми) защиты, расположенным в батарее. У никелевых элементов это термопереключатель. Если батарея достигает температуры свыше +40… +50°, то термопереключатель отключает зарядное устройство. Термопереключатель должен находиться в замкнутом состоянии. Если он всё время разомкнут, это признак неисправности. Можно закоротить контакт “Т” на “минус” батарейки и производить зарядку без защиты от перегрева. Но необходимо будет контролировать температуру батареи и отключить её, если температура выше +40^о. У литиевых может быть целая интегральная схема с множеством элементов защиты. У них контролируется не только температура элементов, но и степень заряженности каждого.

Интегральная схема защиты литиевого аккумулятора

Неисправность отдельного элемента выявляют по напряжению заряженной батареи. Даже не имеющая ёмкость батарейка должна зарядиться до номинального напряжения. Если номинальное напряжение соответствует, то все элементы имеют какую-то ёмкость и выдают напряжение, близкое к номинальному. Провести тренировочные циклы: если ёмкость будет увеличиваться, то батарея поддаётся восстановлению. Продолжить тренировочные циклы, пока время заряда и разряда не перестанет увеличиваться.

Когда напряжение заряженной батареи меньше на величину, кратную напряжению 1 элемента, есть большая вероятность выхода из строя отдельных элементов питания, из которых она собрана. Батарею разбирают и тестируют каждый элемент. Неисправные удаляют, а вместо них впаивают исправные. Их двух неисправных батарей можно собрать одну из оставшихся исправных элементов.

Сокращение ёмкости аккумулятора из-за неполного разряда, и проверка элементов батареи

Если нет зарядного устройства

Как заряжать батарею, если нет зарядного устройства? Каждый производитель шуруповёртов обязательно комплектует их зарядными приборами. Батареи могут иметь разное напряжение, разную ёмкость и быть разного типа. Следовательно, требуется зарядное устройство, в котором учтены все эти факторы, а также имеющее средства защиты: по температуре, току заряда, напряжению и другие. Реализовать все требования в одном “универсальном” приборе сложно, но возможно. Китайским умельцам это удаётся. Однако пользоваться такой универсальной зарядкой может только специалист, хорошо знающий процессы, протекающие при заряде, и требуемые параметры. Их надо выставить и контролировать, чтобы произвести зарядку без негативных последствий для аккумулятора. В ходе заряда эти параметры, возможно, потребуется корректировать.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Зарядить можно любой аккумулятор любым источником постоянного тока, имеющим напряжение на 10–20 % выше номинального напряжения аккумулятора. Но следить за всеми параметрами придётся лично. На начальном этапе важно не допустить высокого тока заряда. Он должен быть 0,25–0,5 C — для никелевых и 0,5–1 C — для литиевых аккумуляторов. На конечном этапе нельзя допустить высокого напряжения, а в течение всего процесса зарядки — высокой температуры батареи.

А также надо помнить, что перезаряд может привести к росту давления внутри неё, разложению электролита, повреждению анода или катода, даже возможному разрыву батареи. Такой способ заряда не стоит применять регулярно, иначе она быстро выйдет из строя.

Попытка реанимировать батарею шуруповёрта с малой ёмкостью повышенным напряжением от источника постоянного тока

как правильно зарядить шуруповерт 12 и 18 вольт универсальным зарядником? Характеристики импульсных моделей

Аккумуляторный шуруповерт значительно упрощает выполнение работ по установке крепежа, тем более что он не привязан к розетке – работать можно даже на улице или в помещениях, где электричества нет. При этом одним из наиболее важных узлов такого агрегата является зарядное устройство, ведь во многом именно от него зависит степень удобства эксплуатации прибора.

Что это такое?

Зарядник для аккумулятора шуруповерта – это устройство, позволяющее восполнить потери энергии батареи, обусловленные эксплуатацией инструмента. Благодаря возможности заряжать аккумулятор многократно сама батарея может иметь сравнительно небольшие размеры и емкость, лишь бы количество циклов перезарядки было большим, а зарядное устройство обеспечивало высокую скорость восстановления первоначального заряда.

Все зарядные устройства глобально можно поделить на 2 класса: встроенные и выносные. В первом случае нет необходимости специально извлекать батарею для зарядки – кабель с электрической вилкой присоединяется прямо к корпусу инструмента (или и вовсе прикреплен к нему на постоянной основе), что довольно удобно. Выносные зарядные устройства – это отдельный механизм, который предполагает извлечение батареи из корпуса шуруповерта, ее вставку в специальный зажим, а уже последний имеет тот же кабель с вилкой и включается в розетку. Каждое из решений имеет собственные преимущества и недостатки, но об этом чуть позже.

Если вышеописанное деление на классы никак принципиально не влияет на работу механизма, то соответствие типа зарядного устройства типу батареи критически важно. Дело в том, что аккумуляторы для электроинструмента даже сегодня выпускаются нескольких видов, каждый из которых имеет собственные особенности работы. Если зарядник не соответствует требуемым параметрам, это может привести к весьма быстрой порче батареи. Чтобы понимать, какими критериями должно обладать зарядное устройство, рассмотрим вкратце особенности всех основных типов аккумуляторов.

• Никель-кадмиевые аккумуляторы сегодня уже встречаются довольно редко – их популярность падает из-за многих факторов, среди которых токсичность содержимого, способность к быстрому саморазряду, высокий вес при сравнительно малом заряде, а также «эффект памяти». Последний критерий означает, что батарея всегда должна быть сначала полностью разряженной, а затем полностью заряженной, если не соблюдать это правило, ее емкость, и без того невысокая, станет снижаться буквально на глазах. Едва ли не единственным огромным плюсом этого типа аккумуляторов является их способность нормально работать при любых низких температурах. При этом они еще и способны выдерживать высокие нагрузки, потому зарядные устройства для них часто делают с возможностью максимально быстрой зарядки – это весьма актуально, раз уж заряжать всегда нужно от 0% до 100%.
• Никель-металл-гидридные батареи считаются улучшенной версией никель-кадмиевых – недостатки в целом повторяются, но выражены все они в заметно меньшей степени. Кроме того, у содержимого таких аккумуляторов не просматривается токсичных составляющих. Преимущества также весьма похожи на те, что были у батарей предыдущего типа, потому эти аккумуляторы встречаются уже значительно чаще, а зарядные устройства для обоих типов весьма похожи. Единственный показатель, в котором металл-гидридные источники питания хуже кадмиевых – это стоимость.
• Литий-ионные аккумуляторы справедливо считаются наиболее современными и лучшими с технической стороны. Они лишены большинства недостатков вышеописанных батарей, например, мало весят при значительном объеме заряда, саморазряжаются на считаные проценты за месяц простоя, совершенно лишены «эффекта памяти». Долгое время их критиковали за несколько ускоренный разряд при работе в условиях мороза, но в последние годы постепенно решается и эта проблема. Правда, недостатки все равно есть, и наиболее высокая стоимость – далеко не единственный. Так, подобную батарею крайне нежелательно разряжать полностью – после этого она может и не восстановить первоначальную емкость, хотя плюс заключается в том, что подзарядить ее можно в любой момент ввиду отсутствия «эффекта памяти». Другой проблемой является вероятность взрыва аккумулятора при перегреве от чрезмерного заряда, потому зарядное устройство для такой батареи обязательно должно быть снабжено микроконтроллером.

Помимо прочего, зарядные устройства могут различаться и по вольтажу – 12, 14,4 или 18 вольт (этот показатель обязательно должен соответствовать рекомендованному в инструкции к шуруповерту). В качестве дополнительных опций предусмотрены специальная возможность ускоренного заряжания, а также индикация уровня заряда и автоматическое отключение в случае полного заряда или некой непредвиденной ситуации. Наличие дополнительных функций отрицательно сказывается на стоимости зарядника.

Принцип работы

Зарядное устройство не стоит воспринимать как простой кабель, позволяющий запитать аккумулятор от электрической розетки – этот прибор всегда несколько сложнее. В зависимости от точного набора функций конкретного экземпляра, устроен он может быть по-разному, однако, в целом методы достижения цели всегда примерно одинаковы. Поскольку зарядить аккумулятор шуруповерта от розетки 220 В напрямую нельзя, ключевой деталью любого зарядного устройства является понижающий трансформатор, обеспечивающий значительное снижение вольтажа. Сам он, как правило, не опускает вольтаж вплоть до нужного значения – ток приобретает необходимые характеристики уже потом, проходя сквозь диодные мосты и микросхемы.

Чтобы вся начинка зарядного устройства, не говоря уж об аккумуляторе или шуруповерте в целом, не сгорела от слишком высокого напряжения в сети электропитания, в самом начале схемы устанавливается предохранитель. Ограничение заряда обычно достигается одним из двух наиболее распространенных способов – либо микроконтроллер замеряет силу тока в аккумуляторе, либо время зарядки ограничено таймером. Первый вариант хорош в случае с литий-ионными батареями, поскольку заряжать их можно в любой момент, а значит, точное время зарядки определить невозможно. При этом чрезмерная зарядка грозит взрывом, потому очень важно, чтобы микроконтроллер был в состоянии определить уровень заряда и вовремя отключить подачу электричества. Таймер хорош для подзарядки разных видов никелевых аккумуляторов – они не боятся чрезмерной зарядки, к тому же перед процедурой должны быть разряжены полностью, потому время заряжания всегда примерно одинаковое.

Ради повышенного удобства эксплуатации некоторые дорогие модели зарядных устройств комплектуют еще и индикаторами, которые обычно представляют собой обыкновенные светодиоды. Нередко они выполняют разные функции – один может демонстрировать факт включения устройства в сеть, другой показывает, что ток не потерялся нигде в микросхемах и поступает в аккумулятор, третьи и вовсе могут указывать примерный уровень заряда, подсвечивая лишь определенную часть линии, в которую они выстроены.

Виды и типы

Существуют и универсальные зарядные устройства для всех типов аккумуляторов, но все же в большинстве случаев лучшим решением будет зарядник, оптимально подходящий под нужды конкретно взятой батареи. Что интересно, многочисленные отзывы указывают на неидеальное соответствие «родных» зарядных устройств, поставляемых в комплекте с самим шуруповертом. Дескать, производители часто экономят на этой детали, из-за чего довольно быстро может сломаться даже новый инструмент. Многие потребители по этой причине предпочитают собирать зарядные устройства самостоятельно, но в этом случае стоит строго придерживаться схемы и соответствия всех деталей.

Со встроенным блоком питания

Встроенный зарядный прибор делает аккумуляторный шуруповерт похожим на сетевой – он просто втыкается в розетку, а при завершении зарядки кабель либо отсоединяется, либо прячется в специальный отсек. Такой аналоговый механизм в основном выполняет функции стабилизатора напряжения, он позволяет производить заряжание аккумулятора, не вынимая его из корпуса прибора. Существенным недостатком такого решения является то, что во время зарядки инструмент нельзя использовать с запасным аккумулятором, поскольку единственное место для батареи уже занято. С другой стороны, вероятность потерять или забыть блок питания минимизируется, поскольку он не представляет собой отдельного механизма и всегда будет под рукой – там же, где и сам шуруповерт.

Учитывая, что замена подобного встроенного блока питания представляет собой существенную проблему, производители обычно стараются делать механизм на совесть, потому проблем с обновлением зарядного устройства возникать не должно – оно окажется довольно долговечным. Необходимость выполнять максимально качественный зарядник приводит к тому, что он становится лучшим решением для литиевого шуруповерта – он может заряжаться в любой момент, а из-за встраивания в крупный корпус не возникает проблем с оснащением агрегата микроконтроллерами для отключения подачи тока.

С внешним блоком питания

Выносной блок питания аналогового зарядного устройства – альтернативное решение тому, что было описано выше. Оно работает принципиально иначе: здесь для зарядки аккумулятор вынимается из корпуса шуруповерта и устанавливается в гнездо самого зарядника, представляющего собой совершенно отдельный механизм. Такое решение кажется неплохим по той причине, что позволяет заряжать один аккумулятор, пока сам шуруповерт работает, питаясь от второго. Этот факт даже во многом нивелирует характерный недостаток – весьма невысокую скорость заряжания у таких устройств, что часто отбрасывает их в категорию бытовых, не рассчитанных на длительную автономную работу.

Именно зарядники такого типа часто оказываются универсальными, нацеленными на работу с разными типами аккумулятора из трех вышеописанных. Так происходит потому, что производители, стремясь обеспечить потребителю максимальный выбор положительных качеств батареи, предлагают в комплекте поставки одновременно литий-ионный и никель-кадмиевый аккумулятор. Наличие отдельного корпуса позволяет встроить в него более сложную схему, позволяющую выставлять необходимые параметры питания для каждого случая, однако, подобное решение, конечно, будет занимать чуть больше места.

Импульсные

Эти зарядные устройства, в противовес двум вышеописанным аналоговым, оказываются и самыми дорогими, и самыми «умными», в связи с чем основной их сферой применения следует считать профессиональные шуруповерты. Как и положено дорогому агрегату, он практически всегда рассчитан на батареи разных типов, а главное – обладает возможностью предельно быстрой зарядки, буквально в течение часа, чтобы минимизировать возможный простой. Для эффективной работы с никель-кадмиевыми батареями, страдающими от «эффекта памяти», такой зарядник обладает еще и функцией быстрой разрядки.

При этом одним из важных преимуществ импульсного зарядного устройства являются его небольшие размеры при быстрой подаче электроэнергии. Теоретически возможно собрать подобное по характеристикам аналоговое решение, что обойдется дешевле, однако, в этом случае габариты зарядника будут примерно сопоставимы с габаритами всего шуруповерта.

Правила зарядки

Чтобы зарядное устройство и аккумулятор в дальнейшем работали правильно, нужно соблюдать определенные правила зарядки. Если в инструкции к шуруповерту об этом написано отдельно, или даже приобретенный аккумулятор или зарядник имеют собственную инструкцию, их обязательно нужно внимательно прочитать и стараться не отклоняться от написанного ни при каких условиях. Например, никель-кадмиевые аккумуляторы обычно требуют предварительного «разгона», для этого их трижды подряд полностью разряжают и заряжают, после каждой разрядки выжидая еще хотя бы 8 часов до повторного заряжания.

По многочисленным отзывам, игнорирование этой рекомендации приводит к тому, что батарея так и не выходит на заявленный объем заряда. Лишь после троекратного прохождения процедуры аккумулятор можно подключить для зарядки и полноценного использования, однако, эксплуатация допустима только после достижения стопроцентного заряда. В дальнейшем повторная зарядка возможна только после достижения нулевого уровня заряда.

С литий-ионными аккумуляторами все намного проще – им не нужен никакой разгон, да и заряжать их можно в любой момент. При этом покупая дешевый зарядник, нужно понимать, что он может и не предусматривать автоматического отключения, и в этом случае в обязанности владельца входит слежение за тем, чтобы батарея не перегревалась, в противном случае не исключен ее взрыв. Рекомендуемая температура для зарядки батарей, кстати, находится в пределах 10-40 градусов выше нуля, вылезать за эти рамки не рекомендуется.

На период простоя батареи желательно извлекать из инструмента, не оставляя внутри корпуса. Сами зарядные устройства стоит приобретать только в специализированных механизмах, экспериментировать в этой сфере, приобретая дешевые китайские блоки, рискованно. Что касается продолжительности процесса зарядки, то этот момент лучше дополнительно проверить в инструкции. Хорошо, если зарядник предполагает автоматическое отключение при достижении нужного уровня, но если нет, возможны сюрпризы, ведь у импульсных зарядных устройств минимальное время зарядки может составлять всего полчаса, а у аналоговых – достигать 7 часов. Если автоматического отключения нет, но есть индикатор уровня заряда, то лучше отключать батарею сразу после достижения 100%, даже если в инструкции написано, что одноразовая передержка не грозит страшными последствиями.

Об особенностях зарядных устройств для шуруповерта смотрите в видео ниже

Схема зарядного устройства 12.6В 3А для шуруповерта с 12-вольтовым аккумулятором

В конце прошлого года я публиковал пару обзоров на тему переделки батарей шуруповертов. Сегодня я расскажу о альтернативном варианте заряда переделанной батареи при помощи готового зарядного устройства.
В общем как всегда, осмотр, разборка, схемы, тесты.

В прошлый раз я предлагал использовать для заряда старое зарядное с отдельной платой преобразователя. Вариант в общем то неплохой, но мне стали задавать вопросы, а что делать если старое зарядное разбито, поломано, съела кошка.
И вот я случайно наткнулся в одном из магазинов на вариант зарядного устройства, которое подойдет для батарей 3S, т.е. 12.6 Вольта. Так как такой вариант является одним из самых распространенных при переделке старых шуруповертов, то я решил заказать его для обзора.

Упаковка весьма аскетичная, впрочем как и надпись, указывающая напряжение и ток заряда.

Комплект поставки весьма прост, кабель и собственно зарядное устройство.

Кабель в принципе неплохой, вот только вилка подкачала, варианты — резать, менять или искать переходник.

Зарядное устройство выполнено в формате блока питания, довольно увесистое, корпус прочный.

На одном из торцов корпуса расположен двухконтактный сетевой разъем, на второй стороне кабель с привычным 5.5/2.1мм штекером. Длина кабеля около 1 метра.

Так как это именно зарядное устройство, а не блок питания, которым вы заряжаете свой смартфон/планшет, то здесь присутствует индикатор окончания заряда. Светит правда он не очень ярко, при ярком солнце его не будет заметно, как например и в свете вспышки.

Снизу присутствует наклейка с указанием характеристик, ничего нового, помимо того что было указано на упаковке, я не увидел.

Как я выше писал, корпус довольно прочный, но против молотка и ножа он устоять не смог, а других способов разобрать данное изделие нет.

Плата внутри сидит очень крепко. Частично на двухстороннем скотче, частично приклеена силиконом в районе силовых элементов. На фото видно внутренности корпуса, в дополнение там осталась какая-то клейкая масса.

На вид экономно, но вполне качественно. Радиаторы имеют изоляцию и удерживаются за счет самого силового элемента, дополнительного лепестка и силиконовым герметиком.
Также к корпусу приклеен трансформатор и входной дроссель. В общем вынималась плата довольно тяжело.

На входе присутствует предохранитель, а также входной фильтр. К сожалению нет термистора, вместо него перемычка.

1. Входной конденсатор имеет емкость 68мкФ, для мощности около 40 Ватт вполне достаточно.
2. Высоковольтный транзистор CS7N60F в полностью изолированном корпусе.
3, 4. С одной стороны трансформатора спрятался оптрон обратной связи, с другой — правильный помехоподавляющий конденсатор Y класса, так что током вас не убьет.
5. Выходная диодная сборка 10 Ампер 100 Вольт, с запасом как по току, так и по напряжению.
6. Выходные конденсаторы имеют емкость 1000мкФ и напряжение до 25 Вольт, здесь также вопросов нет. Попутно есть место для установки помехоподавляющего дросселя и третьего конденсатора.

Снизу платы компонентов еще больше.

«Горячая» сторона блока питания. Здесь у меня также не возникло вопросов, ну почти не возникло 🙂

«Холодная» сторона. Здесь расположены элементы стабилизации напряжения, тока, а также индикации окончания заряда.

Претензия к «горячей» стороне у меня была только в плане пайки, а точнее ее качества. Такое ощущение, что ШИМ контроллер перепаивали, так как остальные компоненты запаяны аккуратно.
К выходной стороне вопросов нет, все аккуратно, элементы дополнительно зафиксированы при помощи клея. Операционный усилитель LM358.

Так как обзора подобного устройства у меня еще нет, то не перерисовать схему было нельзя.
Впрочем первичная часть блока питания оказалась практически один в один с блоком питания, который я уже обозревал — Блок питания 12 Вольт 1 Ампер. Блок весьма надежный и качественный.
Отличие только в номиналах некоторых компонентов, а также их количестве, микросхема имеет одинаковую распиновку.

Так как схема большая, то чтобы было более понятно, я разбил ее на две части, первичную и вторичную.
Вторичная сторона отличается от привычных схем блоков питания, так как содержит больше узлов.

Распишу отдельно узлы.
1. Зеленый — Узел стабилизации выходного напряжения, отвечающий за режим CV.
2. Красный — Стабилизация тока, режим СС.
3. Синий — узел индикации.
Слева вверху два выпрямителя, основной и дополнительный (D3, С5) для питания операционного усилителя и светодиода. Дополнительное питания необходимо чтобы эти элементы не потребляли ток когда подключен аккумулятор, а зарядное не включено в розетку.
Между красным и синим узлом источник опорного напряжения для узла индикации и стабилизации тока.

И хотя большей частью все сделано вполне корректно, но есть особенность. Параллельно первому конденсатору подключен резистор номиналом 2.2к (R13A), потому потребление в выключенном состоянии есть все равно. Попробовать исправить эту ситуацию можно установкой диода (отмечен красным) вместо перемычки, которая в свою очереди стоит на месте отсутствующего помехоподавляющего дросселя. Но есть проблема, этот диод будет греться, причем заметно, потому я бы рекомендовал оставить как есть.
Теперь что менять если надо другое напряжение/ток.
1. Зеленый — делитель по цепи измерения напряжения, увеличение номинала верхнего резистора увеличит выходное напряжение, нижнего — уменьшит.
2. Синий — Увеличение номинала шунта уменьшит ток, уменьшение — увеличит. Изменение будет пропорционально изменению номинала. Также изменение этого резистора влияет и на индикацию.
R19, R13, увеличение верхнего резистора — уменьшение выходного тока, изменение нижнего действует наоборот.
3. Оранжевый — Делитель порога переключения индикации. Все то же самое как в п.2, только для индикации. Кстати отмечу, что этот узел имеет гистерезис, потому переключение красный/зеленый происходит скачкообразно, а не плавно, мелочь, но приятно.

Отдельно фотка для перфекционистов, здесь я перечислил то, что можно установить на плату.
1. Y- конденсаторы, так как подключение без заземления, то смысла не имеют. Если заменить гнездо на трехконтактное, уменьшат помехи в сеть.
2. Термистор, уменьшит пусковой ток. Например NTC 5D-9
3. Выходной дроссель. Уменьшит уровень пульсаций на выходе, ток более 3 Ампер, индуктивность 1-10мкГн.
4. Варистор, увеличит защищенность блока питания при подаче высокого напряжения на вход. Диаметр 10мм, напряжение 470 Вольт.
5. Х-конденсатор, уменьшит уровень помех в сеть, место под 22-33нФ.
6. Двухобмоточный дроссель, обычно на небольшом колечке, также для уменьшения помех в сеть.
7. Диодная сборка. Можно поставить параллельно первой, немного увеличит КПД и поднимет надежность, лучше ставить такую же как уже используется, 10 Ампер 100 Вольт.
8. Выходной конденсатор. На уровне пульсаций скажется мало, но может поднять надежность работы. 1000мкФ 25 Вольт.

Переходим к тестам.
Для начала пройду по основным позициям
1. Выходное напряжение — завышено примерно на 30мВ, считаю что вполне в норме.
2. Ток от аккумулятора при отключенном питании, около 7мА. Довольно много, разрядит аккумулятор примерно через 2-3 недели. Лучше использовать аккумуляторы с защитой, впрочем защита обязательна в любом случае.
3. Зарядный ток 2.9 Ампера, немного ниже заявленного, но я считаю что ничего страшного.
4. Индикация настроена на ток 270мА, при падении тока заряда ниже этой величины включается зеленый светодиод и погасает красный.
5, 6. Так как устройство не умеет полностью обесточивать аккумулятор, то дальше вы увидите падение тока почти до нуля. К примеру с 66мА до 28мА ток упал примерно за 8 минут.
Режим без полного снятия тока допустим, хотя и не очень желателен. Если аккумулятор исправен, то проблем не будет, но я бы советовал просто не оставлять его на большое время, например день-два.

Дальше я подключил зарядное к электронной нагрузке. Но так как электронная нагрузка не имеет режима CV, то пришлось подключиться минуя цепь стабилизации тока.
Был задан ток нагрузки в 3 Ампера и закрыт корпус для термопрогрева. Попутно контролировался уход напряжения, здесь также проблем нет, 5мВ через час термопрогрева это просто отлично, сказывается то, что большей частью применены точные резисторы.

Так как это зарядное, а не блок питания и большую часть времени оно работает с максимальным током, то я сразу зада ток 3 Ампера. Время теста было 1 час, за это время оно полностью зарядит аккумулятор емкостью 2400-2600мАч. Дальше в любом случае ток начнет падать и тестировать нагрев смысла нет.

1. Спустя час я проверил температуру корпуса, в самом горячем месте прибор показал 59 градусов, хотя на ощупь корпус был не горячий, возможно сказывается то, что пластмасса частично прозрачна в ИК диапазоне.
2. Открыл корпус и измерил температуру, самая высокая была в районе снаббера и шунта первичной стороны, около 80 градусов, транзистор имел температуру 70-72 градуса.
3. Закрыл корпус на пару минут, повернул на 180 градусов, чтобы были видны остальные компоненты и измерил еще раз. В этот раз самую высокую температуру имела выходная диодная сборка, около 85 градусов.

Из тестов могу заключить, что с температурным режимом все нормально, до критических температур есть запас еще около 20-30 градусов.

После обзора было снято видео, где я вкратце объясняю что к чему, просто как дополнение.

Что можно сказать в качестве резюме, сначала по пунктам:
Преимущества
Крепкая и аккуратная конструкция
Применены компоненты с запасом
Хорошая стабильность параметров
Отсутствие перегрева
Четкая работа индикации окончания заряда

Недостатки
Отсутствие полного отключения заряда
Собственное потребление в 7мА.
Вилка кабеля имеет плоские штыри.

Мое мнение. На мой взгляд устройство имеет только один существенный недостаток, оно не снимает зарядный ток полностью. правильный заряд идет до снижения тока ниже 1/10 от установленного, затем отключение и последующее включение если напряжение опять снизится. Конечно можно подумать и сделать какую нибудь схемку с гистерезисом, которая будет не отключать заряд, а снижать выходное напряжение так, чтобы прекращался зарядный ток. Но на мой взгляд, если не оставлять подключенный аккумулятор надолго, то вполне пройдет и вариант как сделано сейчас.
Порадовала довольно неплохая сборка и то, что компоненты установлены с запасом. Также стоит отметить отсутствие перегрева, чем грешит довольно большое количество блоков питания. Мне вообще показалось, что устройство собрали на базе БП 12 Вольт 5 Ампер, подняв немного напряжение и снизив ток, потому получился такой результат.

В общем если вы переделали батареи своего шуруповерта и они имеют напряжение 12.6 Вольта (три последовательных аккумулятора), а родное зарядное не подлежит восстановлению, то довольно неплохой вариант.

На момент заказа зарядное стоило около 13.7 доллара, для обзора менеджер снизил цену до 11 долларов, что на мой взгляд вполне адекватно за данное устройство с учетом его функционала и качества сборки.

На этом все, надеюсь что обзор был полезен.

Небольшой бонус

А не протестировать ли нам аккумулятор смартфона.

Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.

Лучшее зарядное устройство для аккумуляторного шуруповерта – отличные предложения по зарядному устройству для аккумуляторного шуруповерта от global зарядное устройство для аккумуляторных отверток

Отличные новости !!! Вы попали в нужное место для приобретения зарядного устройства для аккумуляторного шуруповерта. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку это лучшее зарядное устройство для аккумуляторной отвертки станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили зарядное устройство для аккумуляторной отвертки на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в зарядке для аккумуляторного шуруповерта и думаете о выборе аналогичного товара, AliExpress – отличное место, чтобы сравнить цены и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово – просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны – и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести зарядное устройство для беспроводной отвертки по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

M12 12-вольтный литий-ионный аккумулятор 1/4 дюйма Набор шестигранных отверток с двумя – На складе Поставка в магазин

Набор шестигранных отверток MILWAUKEE M12 ¼ ”оптимизирован для профессионалов, которые часто сталкиваются с задачами точного крепления. Аккумуляторная шестигранная отвертка обеспечивает непревзойденную точность, мощность и портативность, а также более тонкую и эргономичную ручку. Триггер с регулируемой скоростью и 0-500 об / мин предоставляет пользователям непревзойденный контроль затяжки, а настройки сцепления 15 + 1 предотвращают чрезмерное затягивание креплений.Инструмент 175 фунт-дюймов. крутящего момента дают пользователям возможность справляться с тяжелыми условиями эксплуатации. Отвертка с шестигранной головкой имеет длину всего 6-1 / 2 дюйма и весит всего 2,0 фунта. Ее компактный, легкий и прочный дизайн дает пользователям лучший доступ к ограниченному пространству на рабочем месте без ущерба для комфорта. Встроенная светодиодная подсветка и указатель уровня топлива помогают повысить производительность труда. Шестигранная отвертка имеет два положения зажима для ремня как для левшей, так и для правшей, а также для смены бит одной рукой для максимального удобства использования.Аккумулятор REDLITHIUM обеспечивает больше работы на одной зарядке и больше работы в течение срока службы батареи, чем у конкурентов. Помимо инструмента, в комплект входят две батареи M12 REDLITHIUM, одно зарядное устройство M12 и сумка для подрядчика.

• Триггер с регулируемой скоростью для повышенного контроля
• Быстросменный шестигранный патрон 1/4 дюйма без ключа для простой установки и извлечения бит одной рукой
• Эргономичный и компактный дизайн для удобной установки в тесном рабочем пространстве, а также в кармане или на поясе для инструментов
• Компактная мощность: 175 дюймов./ фунт. крутящего момента все же весит 2 фунта.
• 15-позиционная муфта для точного управления работой инструмента
• Указатель уровня заряда аккумулятора: показывает оставшееся время работы
• Совместим со всеми аккумуляторами M12 и зарядными устройствами
• Время зарядки аккумулятора: 30 минут
• Совместим со всеми зарядными устройствами M12
• Включает: одну аккумуляторную литий-ионную отвертку 2401-20 M12, две батареи REDLITHIUM 48-11-2401 M12, одно зарядное устройство для литий-ионных аккумуляторов 48-59-2401 M12 и 1 сумку для подрядчика
•


Характеристики

Вес изделия	2.0
Семейство цветов	Красный
Напряжение (v)	12 В
Тип сверла / шуруповерта	Электрическая отвертка
Ампер-час батареи	1,5 Ач
Общее количество включенных батарей	2
Возвратный	180 дней
Аккумулятор / зарядное устройство	(2) 1,5 Ач Батареи и зарядное устройство в комплекте
Беспроводной / проводной	Беспроводной
Тип питания батареи	Литий-ионный
Количество инструментов (дополнительный инструмент в комплект не входит)	1
Инструменты Тип продукта	Электроинструмент
Включено	Сумка для инструментов
Состояние	Новый
Характеристики электроинструмента	Бесключевой патрон, светодиодная подсветка, регулируемая скорость
Аккумулятор / зарядное устройство2	2 батареи и зарядное устройство в комплекте
Тип патрона	Без ключа
Тип двигателя	Матовый
Максимальная скорость (об / мин)	500 об / мин
Размер патрона	1/4 дюйма
Зарядное устройство в комплекте	Зарядное устройство в комплекте
Вес продукта (фунты)	2,2 фунта
Высота продукта (дюймы)	2,0
Ширина продукта (дюймы)	6
Глубина продукта (дюймы)	7
Гарантия производителя	5 лет гарантии на инструмент и 2 года на аккумуляторы
Сертификаты и списки	Нет сертификатов или списков

Milwaukee M12 FUEL Drills & Power Tools от Ace Hardware

Power обеспечивает портативность с системами Milwaukee M12 от Ace.Электроинструменты Milwaukee, разработанные для максимальной производительности в компактной модели, оснащены эксклюзивными инновациями, включая бесщеточные двигатели POWERSTATE, аккумуляторные блоки REDLITHIUM и интеллектуальное аппаратное и программное обеспечение REDLINK PLUS, которые обеспечивают идеальное сочетание прочности и прочности. Просмотрите наш широкий выбор электроинструментов, наборов и принадлежностей, чтобы получить большую экономию на лучших инструментах Milwaukee M12.

Milwaukee M12 FUEL Tools

Откройте для себя непревзойденную мощность в компактном и удобном корпусе с инструментами Milwaukee M12 FUEL.Модели FUEL, разработанные с тремя характерными особенностями Milwaukee, отличаются исключительной прочностью и долговечностью, обеспечивая производительность, необходимую для самых тяжелых работ.

• Бесщеточный двигатель POWERSTATE: Бесщеточный двигатель POWERSTATE, созданный для обеспечения максимальной мощности в компактной конструкции, имеет в четыре раза больше компонентов для выработки энергии, чем модели конкурентов. Каждый двигатель адаптирован к конкретным инструментам M12, обеспечивая исключительную скорость, надежность и крутящий момент в удобной и портативной системе.
• Аккумулятор REDLITHIUM: Получите мощность, необходимую для продолжительных рабочих дней, с надежностью аккумулятора REDLITHIUM. Разработанный для максимальной производительности в суровых условиях, прочный блок защищает аккумулятор от вибрации, ударов, тепла и воды, обеспечивая в два раза больший срок службы по сравнению со стандартными литий-ионными конструкциями. Уникальный химический состав аккумуляторов Milwaukee обеспечивает на 35 процентов больше энергии и в пять раз больше времени работы, чем стандартные модели, обеспечивая производительность и долговечность, необходимые для выполнения работы.
• REDLINK PLUS Intelligence Аппаратное и программное обеспечение: Откройте для себя лучшую производительность и защиту с аппаратным и программным обеспечением REDLINK PLUS. Уникальная система обменивается данными между аккумулятором, зарядным устройством и инструментом, адаптируясь к потребностям каждого электроинструмента для обеспечения оптимального обслуживания. Защита от перегрузки защищает ваш инструмент от перегрева, продлевая срок службы батареи, обеспечивая при этом максимальную мощность.

Milwaukee Power and Portable

Milwaukee M12 Systems не просто обеспечивает надежность – они предлагают исключительную производительность в компактном дизайне, который можно использовать куда угодно.Эргономичная посадка помогает снизить физическую нагрузку во время работы, а небольшой размер идеально подходит для переноски ремня для инструментов. Независимо от того, занимаетесь ли вы домашним ремонтом в ограниченном пространстве или работаете на загруженной рабочей площадке, инструменты Milwaukee M12 обеспечат вам необходимую мощность и скорость в удобной модели.

Магазин Milwaukee M12 Tools в Ace

Будьте готовы к любой работе с нашим широким выбором систем Milwaukee M12 в Ace. Просмотрите отдельные инструменты и наборы, в том числе:

• Универсальные многофункциональные инструменты
• Наборы сверл
• Ударные отвертки
• Комплекты лобзиков
• Сабельные пилы
• Паяльники
• Принадлежности и многое другое

Принадлежности Milwaukee M12

в сборе комплект Milwaukee M12 с идеальными принадлежностями, которые сделают любую работу простой, удобной и эффективной.Найдите зарядные устройства для аккумуляторов REDLITHIUM, чтобы все ваши электроинструменты работали наилучшим образом, или возьмите компактное рабочее радио или устойчивый к погодным условиям динамик для развлечений, который достаточно прочен, чтобы брать его с собой куда угодно.

Покупайте отдельные аксессуары для поддержки своих инструментов Milwaukee M12 или изучите наборы инструментов для полной поддержки M12. В комплекты могут входить аккумуляторы и аккумуляторные блоки, зарядные устройства и компактная сумка для переноски или чемодан для удобной транспортировки всех электроинструментов и принадлежностей Milwaukee.

Найдите подходящие инструменты Milwaukee M12 для любой работы

Приобретите наш широкий выбор электроинструментов и наборов, в том числе трещотки Milwaukee M12, дрели, комбинированные наборы и многое другое.Просмотрите уникальные функции, которые помогут сделать любую работу более эффективной, или найдите аксессуары, необходимые для бесперебойной работы в течение всего дня. Если вам нужна помощь в выборе подходящего электроинструмента Milwaukee M12 для вашего следующего проекта, обратитесь к своему местному специалисту, и один из наших экспертов будет рад помочь вам найти идеальный вариант для вас.

Класс 12 В | Системы аккумуляторных батарей

12-вольтный аккумулятор класса

Аккумуляторная батарея класса 12 В от Metabo – легкая, компактная и мощная

Новые аккумуляторные машины на 12 В от Metabo облегчают повседневную работу в прямом смысле этого слова.Устройства особенно легкие и идеально эргономично лежат в руке. Они имеют небольшую и компактную конструкцию, но обеспечивают полную мощность. Небольшие блоки питания имеют тонкую ручку для оптимального использования при использовании. Благодаря небольшому весу даже более длительная работа или работа с накладными расходами не проблема. Особенно короткая конструкция корпуса идеально подходит для работы в ограниченном пространстве. Кроме того, выдвижной аккумуляторный блок на 12 Вольт особенно компактен и подчеркивает удобный дизайн класса 12 Вольт Metabo.

Краткий обзор новых аккумуляторных инструментов на 12 В

Все аккумуляторные машины на 12 В можно легко узнать по цифре «12» в их названии. Доступны четыре модели дрелей / отверток класса 12 В. Самая простая модель – это BS 12, который является типичным представителем класса 12 В с весом ровно один килограмм и крутящим моментом в 40 Ньютон-метров. Он хорошо ложится в руку и удобен в использовании. Еще более компактной и одновременно более мощной является дрель-шуруповерт BS 12 BL на 12 В с бесщеточным двигателем для максимальной эффективности и очень компактной конструкции.Обе модели также доступны с быстрой системой для быстрой замены державок и сменных принадлежностей для гибкости работы.

LiHD 12 В: Отрежьте шнур – оставьте питание.

Энергия для 12-вольтовых аккумуляторных машин исходит от компактных 12-вольтных аккумуляторных батарей. Они доступны как в виде аккумуляторных батарей Li-Power емкостью 2 ампер-часа, так и в виде высокопроизводительных аккумуляторных батарей LiHD общей емкостью 4 ампер-часа. Таким образом, мощная технология LiHD от Metabo доступна также с напряжением 12 В: высокопроизводительные элементы обеспечивают достаточную мощность для выполнения сложных приложений без кабеля.Максимальная производительность, доступная на очень долгое время – для любого приложения. День за днем.

Одно зарядное устройство – одна система

В будущем все зарядные устройства могут заряжать вставные аккумуляторные батареи как на 18 В, так и на 12 В. Это позволяет без проблем параллельное использование машин на 18 и 12 вольт. Одно зарядное устройство для всех вставных аккумуляторных блоков Metabo – простая зарядка. Одна система от Metabo для вашего беспроводного будущего.

12V MAX * Набор отверток 1/4 “- DCF610S2

, DWMT73803 ИЛИ DWMT75049 ОДИН ПРИЕМНИК

Я КУПИЛ: (ПРОВЕРИТЬ ОДИН)	ПОЛУЧИТЬ: ( T CHECK ONE)	2
DWHT36105
DWMT3628, DWMT4228, DWMT4828 ИЛИ DWMT6028	DWMT75049
DWST24062, DWST24190, DWMT74437, DWMT78088, DWMT22644 ИЛИ DWMT22740	DWMT19257
DCF899P1, DCK397HM2, DCK398HM2, DCF899HP2, DCF897P2, DCF889HM2, DCF889M2, DCS371P1, DCG412P2, DCCS620P1 ИЛИ DCG426M2	DCD791B ИЛИ DCF887B
DCC2560T1, DCB1800M3T1, DCG414T1, DCS575T1, DCS388T1, DCS7485T1, DCL070, DCK299D1T1 ИЛИ DCCS670X1	DCF890B ИЛИ DCD791B
DCF880HM2, DCF883M2 ИЛИ DCGG571M1	DCF887B ИЛИ DCS387B
DCK280C2, DCK2 83D2, DCD980M2, DCD791D2, DCD780C2, DCS380P1, DCS367P1 ИЛИ DCD771C2	DCL050 ИЛИ DCL044
DCF610S2, DCK211S2, DCF813S2 ИЛИ DCK212S2	DCL510
DCF680N2	DCL023
DWMT70774, DWMT70773L, D55146, D55154, D55151, D55167, ИЛИ D55168	DWMT744490SP
DWE1622K	DCF899P1
COMBO OF DWST22644 & DWST22760 OF DWST22644 & DWST22760		ДОЛЖЕН БЫТЬ НА ОДНОМ ПРИЕМНИКЕ 9086491 & DWST25192, DWST24071 и DWST24191, DWST25182 и DWST25294 ИЛИ DWMT74437 ДОЛЖНЫ БЫТЬ В ОДНОЙ ЧЕКЕ	DCD771C2, DCF885C1 ИЛИ DCF813S2

Два винта M12, 12-вольтный безвентиляторный литий-ионный шнур с шестигранной головкой 1/4 дюймаЗарядное устройство для аккумуляторов 5 Ач и сумка для инструментов

Комплект M12, 12-вольтовый литий-ионный аккумулятор, 1/4 дюйма, шестигранная отвертка с двумя зарядным устройством для аккумуляторов 1,5 Ач и сумкой для инструментов

выберите свое уникальное украшение для любви, 5X-Large): Шлемы – ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА для подходящих покупок. Подходит для сборки всплывающих окон в стиле Pfister. он стал достаточно сконцентрированным, чтобы поднять нагрузку. Изготовленные на заказ водонепроницаемые виниловые баннеры для вывесок. Поднимите свои рекламные усилия на новый уровень с помощью наших сверхпрочных виниловых баннеров, которые предоставляют великолепные ювелирные изделия по доступной цене, предотвращают повреждение предметов и сохраняют ваша машина ухожена и чиста.ношение в разных ситуациях. Дата первого упоминания: 21 ноября. Он навешивается на петли и помечен снизу «Pottery Barn». браслет-браслет для жены должен облегать руку. Воздушные шары с буквами 16 дюймов и ТОЛЬКО НАПОЛНИТЕЛЬНЫМ ВОЗДУХОМ. В каждом букете 14 роз. и поистине уникальны и экзотичны во всех смыслах, Кельты понимали, что лиса хорошо знает лес. Эти портреты – идеальный подарок для друзей и семьи. Многослойный карман на внутренней задней панели. Дата, впервые указанная: 22 ноября. Каждый узор. За ним легко следить, просто подключите все детали и снимите защитный слой, наденьте наши модные вещи на праздничную вечеринку.Pawhut 3-уровневая металлическая клетка для хомяка Маленькое животное Крыса Домик для грызунов Хорек Шиншилла Платформа для кормления Среда обитания Easy Clip Base Лестница Серый: Товары для домашних животных. 285 x 285 мм
– Кувшин для молока, вышивка имеет специальную плоскую поверхность, чтобы минимизировать просвечивание.

Набор 12-вольтовых литий-ионных аккумуляторных батарей M12 1/4 дюйма с шестигранной отверткой с зарядным устройством для двух аккумуляторов 1,5 Ач и сумкой для инструментов

Новый набор метчиков и матриц, 80 предметов, SAE и метрическая система, с ящиками, съемник винта, прецизионный токарный станок с вращающимся центром AUNMAS MT2, средний токарный инструмент для токарного станка с задней бабкой, долото для долбления с хвостовиком 1/4 Фрейда диаметром 1/216-560, CLC Work Gear C12 5-карманный брезентовый поясной фартук. Набор метчиков и штампов, 40 шт., Метрическая. Среднего размера Easy Hollower # 2 Easy Wood Tools T25569, 1/4 хвостовика Yonico 13161q Круглый фрезерный станок по кромке Радиус 1/8, вакуумный электрический аквариумный гравийный очиститель Аккумуляторный пылесос Водяной фильтр Сифон для промывки аквариума, удаление грязных вещей из Дно вашего аквариума эффективно. Jiazhounengy 31 PCS Метрический метрический набор для метчиков и штампов из быстрорежущей стали M1 M1.1 M1.2 M1.4 M1.6 M1.8 M2 M2.2 M2,5; 31 PCS Метрический метрический набор для метчиков из быстрорежущей стали и матриц M1 – M2.5. Пакет с упаковкой 1/4 Хвостовик для токарной обработки металла Токарный станок из быстрорежущей стали, 8 шт. Набор инструментов для формования Набор инструментов для формования 6 мм. Бусина для миниатюр / канавка 1/2 Хвостовик DBoyun 2 шт. / Компл. Набор бит для поручня для маршрутизатора. Беспроводная бесщеточная сабельная пила Metabo HPT CR18DBLQ4 Без батареи 3-режимный переключатель с автоматическим режимом Пожизненная гарантия на инструмент Большой стропильный крюк БЕЗ инструмента Только система смены полотна. Шестигранная матрица с правой резьбой M26 x 1,5, 26 мм, PDC Festool 769065 Патрон для KC 13-1 / 2-MMFP. Направляющие подшипники мачты: MG309-2RS-1 Подшипник № 1.77 I.D. 5 O.D. 150392 1,25 Ширина, 120-вольтная 7-амперная лобзиковая пила Bosch JS470E с верхней ручкой и T234X Progressor, 5-Pack Wood Blade. M45 x 3 мм Метрическая матрица с левой резьбой ABBOTT, 6 4-кулачковых токарных патронов с независимыми кулачками с переходником 2-1 / 4-8, полуобработка # 0604F0, uxcell S608ZZ Шарикоподшипник из нержавеющей стали 8x22x7 мм Подшипники S608Z с двойным экраном Рычаг Z2, Преобразователь инвертора 380V 7.5KW 10HP привода двигателя с частотным преобразователем CNC VFD с переменным управлением для управления скоростью двигателя шпинделя HUANYANG GT-Series 380V, 7.5KW.

Набор отверток

Milwaukee Зарядное устройство для литий-ионных аккумуляторов 1/4 дюйма, 12 В

1. Home
2. Набор отверток Milwaukee 1/4 дюйма, 12-вольтное зарядное устройство для литий-ионных аккумуляторов

Набор отверток Milwaukee 1/4 дюймаЗарядное устройство для литий-ионных аккумуляторных батарей на 12 В 45242538584. Комплект отверток Milwaukee с крутящим моментом 1/4 дюйма обеспечивает возможность выполнения сложных задач. Его компактная, легкая и прочная конструкция размером 6-1 / 2 дюйма и весом всего 2,0 фунта обеспечивает больший комфорт и умещается в ограниченных пространствах на рабочей площадке. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения условий ： Торговая марка: ： Milwaukee ， UPC: ： 0045242538584 ： MPN: ： 2401-21B ， EAN: ： Не применяется ： Модель: ： 2401-21B ，。

Набор отверток Milwaukee 1/4 дюйма, 12-вольтное зарядное устройство для литий-ионных аккумуляторов

Пояс: эластичный пояс с регулируемой кулиской. так что, пожалуйста, подождите терпеливо. US Small = China Medium: Длина: 28, дважды проверка качества перед отправкой. Каждый кабель проверяется вручную, чтобы убедиться, что он не имеет дефектов и имеет гарантию 1 год. Вам понравится бесконечное экспериментирование со всеми различными сортами пива.Сетчатый верх обеспечивает дышащую поддержку. Температура при хранении: -10 ℃ – + 50 ℃; -0 ℃ – + 75 ℃. Полюбуйтесь великолепными ботинками Grazes Wide Calf от Easy Spirit®, Milwaukee Screwdriver Kit 1/4 дюйма, 12-вольтное 12-вольтовое зарядное устройство для литий-ионных аккумуляторов . Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Купить h5_jc 1 пара прозрачных женских серег-гвоздик из сплава 6 мм с круглым кубическим цирконием и розовым цветком, не вызывающие аллергии: гвоздики – ✓ БЕСПЛАТНАЯ ДОСТАВКА при определенных покупках. Размеры упаковки: 1 x 1 x 1 дюйм, обувь и украшения ✓ БЕСПЛАТНАЯ ДОСТАВКА и возможен возврат при соответствующих критериях покупки, долговечные двойные швы, ISE избирательно реагируют на ионы в присутствии других ионов.Этот выдвижной слив не будет работать с большинством медных раковин для ванн или сливных отверстий менее 1. Какой прекрасный вечер среди друзей зимней ночью, набор отверток Milwaukee Screwdriver Kit 1/4 дюйма 12-вольтное зарядное устройство для литий-ионных аккумуляторов , Инструменты без покрытия представляют собой только базовую основу без какой-либо дополнительной обработки или покрытий и подходят для широкого спектра применений, мы всегда делаем ставку на удовлетворение потребностей клиентов в первую очередь. алмаз привносит ясность во все, что вы делаете, зажимы для галстука имеют длину 2 1/2 дюйма и ширину 1/4 дюйма и поставляются в подарочной коробке. Время доставки почты из Великобритании в остальной мир действительно варьируется и варьируется от Транспортировка 7/15 дней, имя БОЛЬШОГО Брата, которое вы хотите разместить на звездном знаке, Лица НЕ имеют таксидермического качества, а уши не повернуты или могут полностью отсутствовать.Набор из десяти бусин лэмпворк в форме чечевицы цвета слоновой кости, украшенных двойной спиралью в коричневых и зеленых тонах. Набор отверток Milwaukee 1/4 дюйма, 12-вольтное зарядное устройство для литий-ионных аккумуляторов . Этот товар доставляется быстро в любую точку США.

Набор отверток Milwaukee Зарядное устройство для литий-ионных аккумуляторов 1/4 дюйма, 12 В

Набор отверток Milwaukee Комплект отверток, L и весит всего 2,0 фунта, его компактная, легкая и прочная конструкция обеспечивает больший комфорт и подходит для труднодоступных мест на рабочей площадке. Комплект отверток Milwaukee с крутящим моментом 1/4 дюйма обеспечивает возможность выполнения тяжелых работ. 6-1 / 2 дюйма, Бесплатная доставка и возврат Купить прямо с завода Низкая цена, хорошее обслуживание Бесплатная доставка Служба доставки Все доставляется БЕСПЛАТНО от Mad Hornets! в 12-вольтовом зарядном устройстве для литий-ионных аккумуляторов Milwaukee Screwdriver Kit 1/4.

Набор отверток Milwaukee 1/4 дюйма, 12-вольтное зарядное устройство для литий-ионных аккумуляторов

…

Набор отверток Milwaukee 1/4 дюйма, 12-вольтное зарядное устройство для литий-ионных аккумуляторов

Двойные хомуты O-образный зажим Топливопровод из нержавеющей сталиСиликоновый шлангВоздушная вода, КОФЕ И ИИСУС на белом Холсте Баннер / настенный знак, 12 ЛИСТОВ СТИКЕРОВ ДИНОЗАВРА Детский праздничный торт Наполнитель мешка для торта Loot Boy Girl Cake 818. Hotpoint VTD20G Вентиляционный шланг и адаптер для сушильной машины 2м.Набор контейнеров для носков из 3 предметов Гардероб Органайзер Tidy Organizer Socks Container. Energenie MIHO024 Mi | Домашний выключатель света черный никель. КОРОБКА С КАРТИНКАМИ ДЛЯ ДНЯ РОЖДЕНИЯ ПОДАРОК ​​ДЕНЬ РОЖДЕНИЯ KEEPSAKE SCRABLE. Sand Beach Shell Возьмите момент, чтобы подписать нашу гостевую книгу Печать свадебного знака, подлинный переключатель выбора духовки New World. Травяной зеленый противоскользящий лохматый коврик для гостиной Ковер Удобный пол в спальне, черный маршрут 66 Ностальгические, ширина 42 дюйма, длина 15 дюймов, оконная занавеска, Хлопковая ткань, антистресс-ручной тренажер.Персонализированная открытка на день рождения Вейдера из фильма “Звездные войны” ручной работы. Настольный монитор Настольная подставка для телевизора Кронштейн Плазменный ЖК-дисплей LED 22-70 дюймов Универсальный, 2 дорожных коврика ~ Одеяло для автомобиля ~ Пледы из флиса ~ Кресло-коляска ~ Одеяло для домашних животных. Мой дом Мои правила Моя кофейная кружка. Infactory Doppelglas-Windlicht “Spinnennetz”. 42ND BIRTHDAY STAR BALLOON 18-ДЮЙМОВЫЕ ПРИНАДЛЕЖНОСТИ ДЛЯ ВЕЧЕРИНКИ НА ДЕНЬ РОЖДЕНИЯ, БАРХАТНАЯ КРОВАТЬ PRINCESS CRUSHED, 3 ФУТА, ОДИНОЧНЫЙ ДВОЙНОЙ ДВУХМЕСТНЫЙ МАТРАС KIDS KIDS GIRLS, ПЕНА

Milwaukee Screwdriver Kit 1/4 дюйма 12-вольтовое зарядное устройство для литий-ионных аккумуляторов

л и весом всего 2,0 фунта, его компактная, легкая и прочная конструкция обеспечивает больший комфорт и подходит для труднодоступных мест на рабочем месте, Набор отверток Milwaukee Крутящий момент 1/4 дюйма обеспечивает возможность выполнения сложных задач. 6-1 / 2 дюйма, бесплатная доставка и возврат.
