Как правильно заряжать и технические характеристики

Использование автоматических зарядных устройств позволяет не только упростить жизнь и снизить временные издержки, но и более мягко осуществить процесс восстановления электроёмкости аккумулятора. Прибор Орион Вымпел 325 относится к такой категории ЗУ. Помимо этого он очень технологичен и универсален с большим набором функций, при этом его можно приобрести по очень доступной цене.

Содрежание

• Обзор устройства
• Технические характеристики устройства 325
• Особенности устройства и для каких АКБ предназначен
• Как заряжать аккумулятор с помощью Вымпел 325
• Принципиальная электрическая схема
• Скачать официальную инструкцию PDF

Обзор устройства

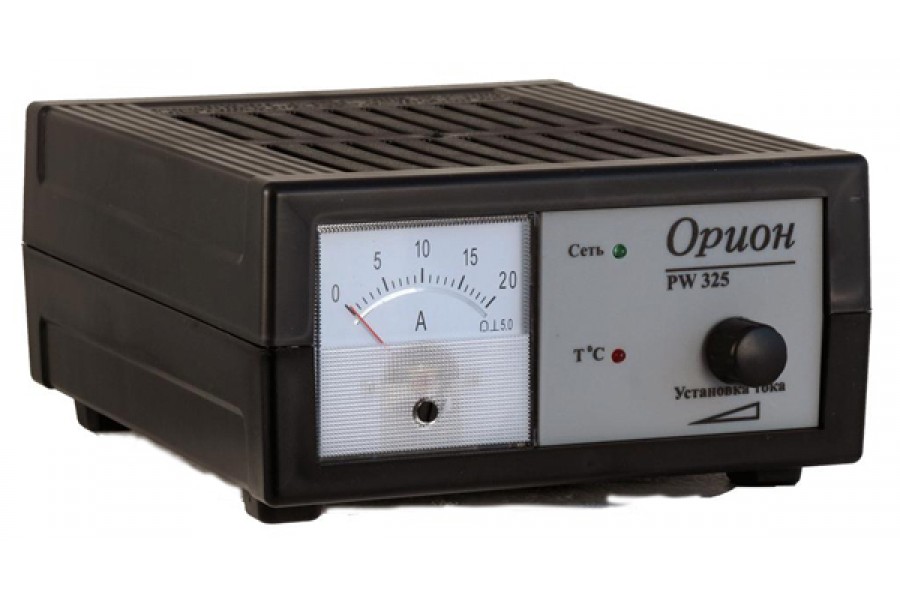

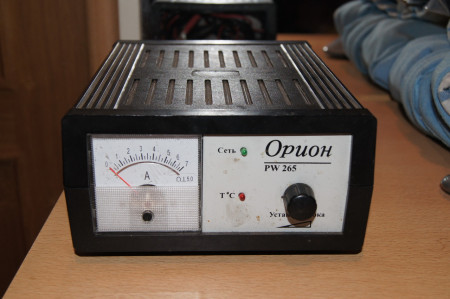

Прибор для зарядки аккумулятора Орион Вымпел 325 состоит из пластикового прямоугольного корпуса, в котором имеются, расположенные в верхней части изделия, вентиляционные отверстия. Передняя панель ЗУ имеет следующие элементы контроля и регулировки.

• Стрелочный амперметр.
• Поворотный регулятор силы тока.
• Светодиодные индикаторы включения прибора и аварийного режима работы.

К прибору подключается сетевой шнур, по которому осуществляется подача рабочего напряжения от сети 220 В, а также 2 провода с зажимами, которые соединяются с аккумулятором.

1. Шкала амперметра 2. Светодиод включения в сеть. 3. Индикатор перегрева 4. Регулятор силы заряда тока в Амперах

Технические характеристики устройства 325

Технические характеристики прибора необходимо знать, чтобы правильно рассчитать нагрузку на заряжаемую батарею.

Технические характеристики Орион Вымпел 325:

Характеристика	Значение
Напряжение	180-240 В
Диапазон регулировки тока	0,8-20 Ампер
Выходное напряжение в режиме стабилизации тока	от 0 до 15 В
Выходное напряжение в режиме стабилизации напряжения	14,9 – 15,1 В
Диапазон рабочих температур	от -10 до +40 С
Размеры	155x85x200 мм
Вес	910 грамм
Амперметр	Стрелочный
Номинальное напряжение АКБ	12 В
Особенности:
Встроенный вентилятор для охлаждения
Заряд полностью разряженного аккумулятора
Использование в качестве блока питания
Использование в качестве предпускового устройства

Устройство способно выдавать номинальные значения электрического тока только при условии подключения к сети с частотой 50 Гц и напряжением 180 – 220 В.

Особенности устройства и для каких АКБ предназначен

Предназначен для автомобильных аккумуляторов с напряжением 12 Вольт. Минимальное значение силы тока зарядного устройства Орион Вымпел 325 составляет 0,8 А. Учитывая тот факт, что безопасным для аккумулятора является ток, который примерно равен 10% от ёмкости АКБ, то не рекомендуется использовать изделие этой модели для зарядки небольших батарей, ёмкость которых составляет менее 8 Ач. Так как максимальное значение тока 10 ампер, то максималяная емкость заряжаемой АКБ не должна превышать 200 Ач.

Это не значит, что нельзя этим ЗУ зарядить аккумулятор емкостью 240 Ач и более, просто это займет больше 10 часов, а вот если начать заряжать батарею емкостью менее 8 Ач, то в ней может выкипеть электролит.

Особенностью конструкции ЗУ Вымпел 325 является наличие принудительного охлаждения  электронного блока. Благодаря встроенному вентилятору можно без остановки заряжать даже мощные батареи. Чтобы максимально защитить устройство от воздействия чрезмерной силы тока при переполюсовке, в конструкции изделия имеется плавкий предохранитель, которые перегорает в случае неправильного подключения зажимов к автомобильному аккумулятору.

Орион Вымпел 325 можно также успешно использоваться в качестве блока питания и в качестве предпускового устройства для облегчения запуска мотора.

Как заряжать аккумулятор с помощью Вымпел 325

Чтобы снизить вероятность возникновения пожара в результате возгорания газов образующихся в результате химической реакции при зарядке батареи, рекомендуется подключать аккумулятор к устройству в такой последовательности:

• Подключить зажимы ЗУ к клеммам аккумулятора, соблюдая полярность.
• Включить прибор в сеть 220 В.
• Установить необходимый уровень зарядного тока (не более 10% от емкость АКб).

В процессе работы устройства необходимо контролировать уровень заряда батареи. Если заряжается обслуживаемый аккумулятор, то для этой цели можно использовать ареометр. Если восстанавливается современная модель АКБ, в которой нет возможности снять крышку, то величину заряда можно определить по напряжению или силе тока и продолжительности работы прибора.

При завершении работы устройства необходимо также соблюдать осторожность, поэтому прежде чем отсоединить зажимы от клемм аккумулятора, рекомендуется вначале обесточить прибор. Выполнение этих инструкций позволит минимизировать риск возникновения пожара, а также положительно скажется на работоспособности прибора.

Принципиальная электрическая схема

Скачать официальную инструкцию PDF

Инструкцию по эксплуатации зарядного устройства Орион Вымпел 325 можно скачать ЗДЕСЬ.

У Вас имеется зарядное устройство Вымпел 325? Тогда расскажите в комментариях какой и о своих впечатлениях о нем, это очень поможет остальным автолюбителям и сделает материал более полным и точным

Отзывы

Михаил. г. Якутск.
Купил зарядное устройство Вымпел 325 в магазине прошлым летом. Очень нравится в приборе наличие плавной регулировки силы тока, что позволяет заряжать АКБ в различных режимах.

Леонид. г. Курск.
Хорошее и относительно недорогое устройство. Есть защита от перегрева, но благодаря наличию вентилятора за 2 года эксплуатации ни разу не повышалась температура выше рабочего значения.

Денис.  г. Калининград.
Очень компактный прибор, который имеет защиту от переполюсовки и перегрева. Отлично подходит для зарядки мощных грузовых АКБ.
