Грозозащита для антенн в частном доме

В грозу многие из нас не отключают от электросети бытовую технику и домашнюю электронику. Такая небрежность, как правило, обходится очень дорого. Каждый год в течение лета появляется информация об ущербе, причинённом молнией.

Электроника и, прежде всего, телевизионное и компьютерное оборудование, – наиболее чувствительна к грозовым разрядам. Её электронные компоненты обычно настраиваются для работы при низких напряжениях порядка нескольких вольт, поэтому появление перенапряжения даже в сотню вольт их полностью уничтожит.

Грозозащита для антенны

Антенны, установленные на наших крышах, являются потенциальными источниками опасности для приборов, находящихся внутри здания. Прямой разряд молнии в антенную мачту может привести к полному разрушению электронного оборудования, включая пожар всей установки. Грозовой удар вблизи антенны такого резкого эффекта не вызывает, но вполне может повредить детали и схемы внутри электро- и ТВ-оборудования.

Молния — это электрический разряд в атмосфере с силой тока от 10000 до 500000 ампер и напряжением от десяти миллионов до миллиарда вольт. Разряд молнии создает электромагнитный импульс, который может уничтожить электронное оборудование в радиусе нескольких километров от места удара.

Однако есть способ эффективно защитить все подсоединённые воспроизводящие устройства, подключив их к высокочувствительным приборам защиты от избыточного напряжения. Методы, о которых вы узнаете из этой статьи, в частности – грозозащита для антенны помогут защитить вашу антенную установку и телеаппаратуру. Не только от прямых грозовых ударов, но и от токов, наведённых в проводах и от заноса высоких потенциалов.

Всегда ли нужно заземление?

Многие из нас считают, что громоотвод, установленный на крыше, способен защитить домашнюю технику от молнии. Здесь не все верно. Громоотвод действительно защищает строение от грозы, поскольку принимает и отводит в грунт основной удар молнии – её высоковольтный разряд. Но пока это произойдёт, в молниеотводе успевает сгенерироваться электромагнитное поле, образуются блуждающие токи, способные вызвать перенапряжение в электрической системе дома и в его линии электропитания.

Последствия молнии и электромагнитного импульса

Антенна, установленная на здании, которое не оборудовано молниезащитой – это очень высокая вероятность попадания молнии в антенну и опасности поражения электрическим током.

Какие риски возникают во время грозы? Для антенной системы и телевизионных приёмников, взаимодействующих с ней, угрозы могут распространяться по таким сценариям:

  • взаимодействие электромагнитного поля разряда молнии с петлями проводов, которые имеются в здании;
  • если мачта антенны не имеет заземления, то при прямом попадании в антенну, ток молнии может проникать внутрь здания. Протекая через различные типы проводящих  установок,  повреждать устройства в них;
  • прямой удар молнии в провода электролиний, питающих здание;
  • разряд в непосредственной близости от объекта может представлять угрозу из-за частичного притока грозового электричества через проводники, заглублённые в грунт.

Домашняя телесистема очень уязвима для перепадов напряжения в грозу. Поэтому заземление антенны – это одна из важных мер в комплексе её защиты, но не единственная.

Нормативные требования

Требования электробезопасности, которые применяются к телесистемам и кабельным сетям, вы можете найти в «Правилах устройства электроустановок» (7-ая ред.), а также в инструкции РД 34.21.122-87. Меры, перечисленные в этих основных нормативах, касаются защиты антенных систем, в том числе спутниковых, от атмосферных явлений и разрядов молнии.

Разновидности молниезащиты

Заземление антенны, будь то в частном секторе или в городской высотке – это способ «закопать» в ближайший газон часть энергии при прямом попадании молнии. Способ закономерный, но не стопроцентный. Существуют дополнительные меры предосторожности, которые успешно используются в телесетях – применение устройств специальной грозозащиты. Убедитесь сами: телевизор, который подключён к электросети, имеет антенный разъем. Таким образом, даже отключённое от сети устройство может быть повреждено, если разряд молнии попадёт в антенну. Антенный провод, перед введением его в здание, должен пройти через элементы защиты от перенапряжения. Модули защиты коаксиала были разработаны специально, с целью грозозащиты для коаксиального кабеля.

Чтобы грозозащита коаксиального кабеля была эффективной, следует защитить все кабели домашней ТВ-сети.

Устройство грозозащиты

Молниеотвод от прямого удара молнии

Если ваша антенна одиноко возвышается над крышей и это самая высокая точка ваших угодий, то вам нужно комплексно подходить к защите вашего имущества и видеотехники. Во-первых, нужно оснастить крышу вашего дома молниеприемником токоотвода (идеально – медная катанка, от 8мм диаметром). Для его фиксации на кровле – монтируются металлические конструкции – держатели. Приёмник соединяется с токоотводом, а тот с заземляющим проводником. Это может быть отдельный контур, а могут быть заземлители, расположенные у вас на участке, если в доме выполнялось заземление проводки.

Грозозащита на кабель

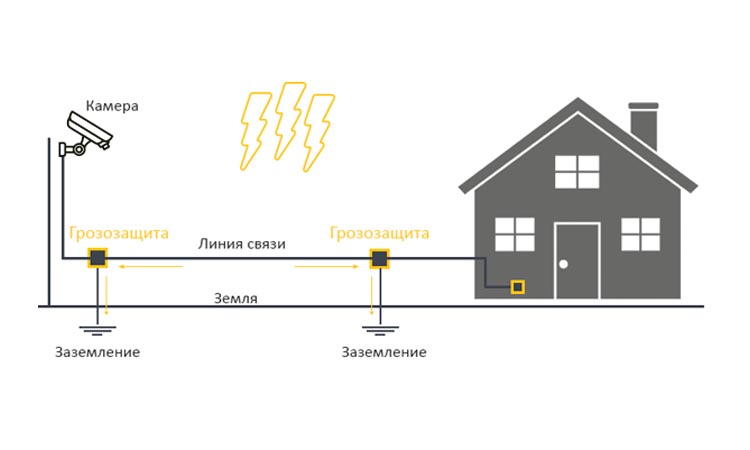

Второй этап защиты от молнии – это грозозащита для видеоцепей – целое семейство микроустройств, работающих по принципу предохранителя, который устанавливается в виде коаксиального сегмента, в разрыв кабеля. Цель любой грозозащиты – нейтрализовать электромагнитное воздействие при ударе молнии в антенную установку. Конструкция грозозащиты для телевизионных систем такова, что при прохождении через неё высокого напряжения, её чувствительный элемент – плавкая вставка или колба с газом – разрушается, и модуль выбывает из телекоммуникационной цепи, размыкая её. Для всех кабелей требуется правильный выбор соответствующих защит от перенапряжений, чтобы не ухудшить параметры полезного сигнала и, одновременно, обеспечивать эффективную защиту.

Как делать заземление ТВ антенны на даче

Загородные дома и антенны, которые дачники на них устанавливают, – весьма уязвимые мишени в грозу: едва ли рядом найдётся достаточно высокая «приманка» для молнии (высокие старые деревья, вышки мобильных операторов и пр. ). Особенно если дачное хозяйство находится на землях, которые только осваиваются.

Если в непогоду прямой электрический разряд попадёт в антенну, то даже установленный поблизости молниеприемник не защитит ни телевизор, ни тюнер в доме. Разряд обязательно достигнет ближайших розеток. И здесь речь уже идёт о спасении дома, а не техники. Молниеприемник – это, безусловно, хорошо, но от наведённого импульса и статики он не защитит. Вот почему дачная антенна должна быть надёжно заземлена, у неё должен быть свой собственный контур заземления.

Штыревое заземление

Как это осуществить? Сейчас очень популярен штыревой вид заземления. В готовом заводском комплекте, скорее всего в нем вы обнаружите именно этот тип заземлителя. К нему идёт  собственная инструкция, для того чтобы вы не сделали ошибок при монтаже.

  1. Для тех, кто все привык делать сам: подготовьте контур заземления: металлическую арматуру с диаметром от 20 мм (сталь, нержавсталь, медь – подойдут). Кабельный провод (ПВ-16,0 кв. мм), в качестве соединителя антенны с заглублённым контуром.
  2. Заземлитель забейте на глубину от двух метров, оставив конец металлического прута над почвой на 20 см. К нему вы с помощью хомута или сварки должны подсоединить провод. Второй конец токоприёмника соедините с антенной.

Заземление ТВ-антенны в квартирах

Сделать заземление антенны в квартире панельного дома несложно. Ведь такие дома выполняются по типовым чертежам, их инженерные системы оснащаются в строгом соответствии с госнормативами. Потому в них предусмотрены должные меры безопасности.

Вам необходимо отыскать специально предусмотренный контур, к которому подключены мачты коллективных антенн, и соединить свою антенну с этим общим заземляющим контуром.

Что нельзя делать при заземлении

Как известно, русский народ хитёр на выдумку. Часто эта хитрость оборачивается против самих хозяев. Расхожий миф о том, что организовать квартирное зануление с помощью перемычек в розетке – хороший тому пример. В силу технической неосведомлённости, а чаще самонадеянности, жильцы пускаются на разные ухищрения, которые не имеют ничего общего с электробезопасностью. Относительно заземления домашней телесети на случай грозы, знайте, что ни один квалифицированный электрик не посоветует проделать следующее:

  • закреплять стойку телевизионной антенны на канале домовой вентиляции или на дымовой трубе;
  • фиксировать антенные растяжки вблизи электрических кабелей или водопроводных труб;
  • использовать домовые инженерные системы в качестве заземления. Представьте, что может произойти при попадании мощной электрической искры в газовый трубопровод!

Многие видели в фильмах, что бывает, если фен для сушки волос попадает в наполненную ванную. Такого же эффекта можно ожидать, если молния попадёт в водопроводную или канализационную сеть.

Похожие статьи

Грозозащита | GSM-Репитеры.РУ

GSM-Репитеры.РУ » Продажа » Грозозащита

Устройства грозозащиты позволяют обезопасить сетевое оборудование от опасных помех в сети и сильных скачков напряжения вследствие разрядов молнии. В ассортименте нашего магазина представлены товары для PoE-оборудования и грозоразрядники для подключения к антеннам.

Первая категория товаров служит для защиты удаленных приборов, питаемых через Ethernet-порт (по технологии PoE): видеокамер, точек доступа WiFi, IP-телефонов и т. п. Защита от грозы подключается в качестве промежуточного звена между источником питания (PoE-инжектором, коммутатором или роутером) и устройством. В случае срабатывания опасное электричество отводится на шину заземления.

Вторая группа товаров — коаксиальные грозоразрядники с N-разъемом — подключаются между антенной и оборудованием. С их помощью можно обезопасить WiFi-роутеры и 3G/4G-модемы от разрядов молнии и других источников высокого напряжения.

На странице: 50255075100

Сортировка: Наименование (А -> Я)Цена (по возрастанию)Цена (по убыванию)Рейтинг (по возрастанию)Рейтинг (по убыванию)

Грозозащита РГ4РоЕ.1

РГ4РоЕ. 1 — это устройство грозозащиты для сетевого оборудования, использующего стандарт Ethernet 10/100Base-TX совместно с технологией питания PoE 802.3af/at. При правильной уст..

В сравнение

1 000 р.

Грозозащита РГ4РоЕ.1-IP54

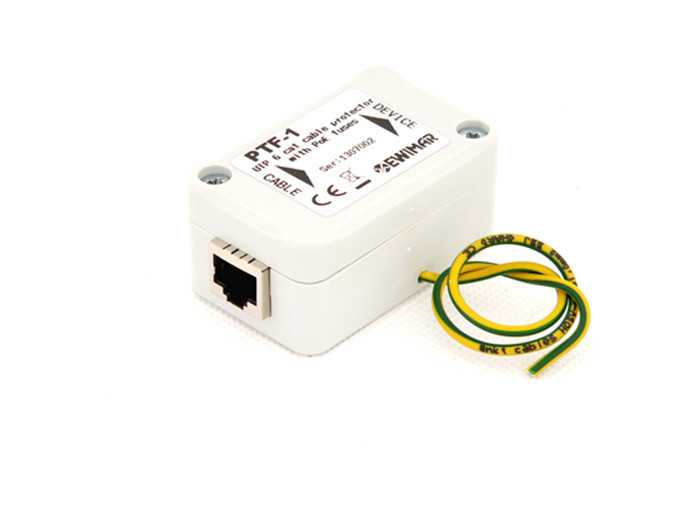

Уличный модуль грозозащиты для сетевого оборудования Fast Ethernet (10/100 Мбит/с), которое использует технологию питания PoE 802.3af/at. Пластиковый корпус имеет класс защиты о..

В сравнение

1 000 р.

Модуль грозозащиты с разъёмом UHF для систем радиосвязи

Грозоразрядники применяются для защиты устройств радиосвязи от разницы электрических потенциалов, возникающих во время грозы и способных вывести оборудование из строя. Предлагае..

В сравнение

1 500 р.

Модуль грозозащиты 50 Ом с разъёмом N-типа

Предохранитель от скачков напряжения предназначен для защиты оборудования, подключаемого к внешним (уличным) антеннам через разъем типа N. Конструкция устройства позволяет подсо..

В сравнение

2 000 р.

Модуль грозозащиты 50 Ом с разъёмом SMA

Компактное и эффективное устройство для защиты оборудования от опасных электростатических зарядов, накапливаемых во время грозы. Модуль грозозащиты с разъемами SMA устанавливает..

В сравнение

2 000 р.

Модуль грозозащиты 75 Ом для телевизионной антенны

Модуль грозозащиты для телевизионной антенны — устройство электробезопасности, которое устанавливается между приемником (например, телевизором или ресивером) и уличной антенной…

В сравнение

2 000 р.

Грозозащита Ubiquiti Ethernet Surge Protector Gen2 (ETH-SP-G2)

Ubiquiti Ethernet Surge Protector Gen2 — универсальное всепогодное грозозащитное устройство для сетевого Ethernet-оборудования от известного американского производителя. Благода..

В сравнение

2 200 р.

Грозозащита CA-23RP (Diamond SP3000P)

Diamond CA-23RP — устройство грозозащиты, используемое с антеннами сотовой связи в частотном диапазоне 0–2700 МГц. При возникновении опасных для оборудования электрических потен..

В сравнение

2 800 р.

Модуль грозозащиты Diamond CA-35RS для систем радиосвязи

Diamond CA-35RS — устройство электробезопасности, предназначенное для защиты оборудования радиостанций (раций) от накопления электростатического заряда. Благодаря разъемам UHF-m..

В сравнение

3 000 р.

Модуль грозозащиты для WiFi 5 ГГц

Модуль грозозащиты для WiFi антенн, работающих в диапазоне 5-6 GHz, подключенных по коаксиальному кабелю и имеющих стандартный N-разъём. Имеет разъёмы N-male и N-female, что..

В сравнение

3 200 р.

Грозозащита Полярис 150N

Устройство для защиты радиооборудования от статического напряжения, накапливаемого во время грозы.

При достижении порогового значения грозозащита перенаправляет заряд на контур ..

В сравнение

3 600 р.

Грозозащита Полярис 150U

Полярис 150U — важный компонент стационарной системы радиосвязи, защищающий оборудование от электростатического напряжения, возникающего во время грозы. Представленная модель гр..

В сравнение

3 600 р.

Грозоразрядник Diamond SP1000

Грозоразрядник – устройство защиты от перенапряжения антенно-фидерных устройств, предназначено для теле-радио и прочей коммуникационной аппаратуры от грозовых электрических эффе..

В сравнение

3 600 р.

Грозоразрядник RFS 716-STUB-14

RFS 716-STUB-14 — это профессиональное решение для защиты базовых станций операторов и другого радиооборудования от опасных токов, возникающих в фидерном тракте  во время г..

В сравнение

4 000 р.

Грозоразрядник TRENDNET TEW-ASAK

Обеспечивает защиту от непредсказуемых погодных условий Двунаправленная защита от множественных ударов молнии Снижает расходы на ремонт: нет необходимости замены..

В сравнение

4 000 р.

Грозозащита Diamond SP3000

Возникновение на антенне большого электрического потенциала во время грозы может легко вывести из строя подключенное оборудование. Грозоразрядники служат автоматическими «предох..

В сравнение

4 500 р.

Устройства различаются по степени защиты корпуса от внешних воздействий (рейтинг Ingress Protection, IP) и не требуют предварительной настройки. Современные средства не выходят из строя после первого срабатывания и сохраняют работоспособность на протяжении продолжительного времени.

Обеспечьте грозо-защиту антенн и сетевого оборудования, чтобы они не вышли из строя во время разрядов молнии и последующих за ними скачков напряжения. Грозовая защита для антенного кабеля необходима, чтобы WiFi-оборудование и роутеры 3G/4G, подключенные к внешней антенне, корректно функционировали во время и после грозы.

Заземление и молниезащита | ДС Инжиниринг

Результаты 1–25 из 334

…Загрузка

Ориентировочная дата отгрузки в США: Понедельник, 08.05.2023

Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: пятница 05. 05.2023 Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США:

26 июня 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: 30 мая 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: Среда, 03.05.2023 Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: 27 июня 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: 5 июля 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: Завтра Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: пятница 05.05.2023 Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: Понедельник, 08.05.2023 Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: пятница 05.05.2023 Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: Среда, 03.05.2023 Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: 9 мая 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: 16 мая 2023 г. Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: пятница 05.05.2023 Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: 5 июля 2023 г. Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: 9 мая 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: Среда, 03.05.2023 Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: 15 ноября 2023 г. Расчетная дата международной отправки: 16 ноября 2023 г. если заказать сегодня

…Загрузка

Ориентировочная дата отгрузки в США: Среда, 03.05.2023 Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: 22 мая 2023 г. Расчетная дата международной отправки: 23 мая 2023 г.

…Загрузка

Ориентировочная дата отгрузки в США: 17 июля 2023 г. Расчетная дата международной отправки: Сегодня

. ..Загрузка

Ориентировочная дата отгрузки в США: 5 июня 2023 г. Расчетная дата международной отправки: Сегодня

…Загрузка

Ориентировочная дата отгрузки в США: 3 июля 2023 г. Расчетная дата международной отправки: Сегодня

Как заземлить усилитель сигнала на крыше или антенну DAS

В этом документе:

  1. Установка коаксиального устройства защиты от перенапряжения
  2. Заземление антенной мачты
  3. Выбор и установка кабеля заземления
  4. Резюме

В то время как усилители сотовой связи и распределенная антенная система (DAS) становятся все более распространенными аксессуарами для предприятий и домашних хозяйств, многие люди упускают из виду жизненно важный компонент их настройки, который защитит их инвестиции и обеспечит долговечность их оборудования: правильно заземление антенной системы.

Заземление антенны защищает усилитель сигнала или DAS от повреждения в случае удара молнии. Молния может ударить в антенну и пройти по коаксиальному кабелю к вашему устройству, что не только повредит оборудование для усиления сигнала, но и может привести к пожару или поражению людей поблизости. Молния не обязательно должна физически ударить в саму антенну, чтобы вызвать ее повреждение: близлежащие удары молнии и накопление статического заряда во время грозы также могут вызвать скачки напряжения, которые, хотя и меньше, но могут повредить фильтры и усилители внутри усилителя или головной станции DAS.

Для полной защиты вашего устройства от молнии рекомендуется использовать два уровня защиты: установка встроенного разрядника грозовых перенапряжений и заземление мачты антенны. Мы углубимся в каждый из них ниже.

Установка коаксиального устройства защиты от перенапряжения

Установка коаксиального устройства защиты от перенапряжения на пути от наружной донорной антенны до усилителя сигнала защищает как усилитель, так и внутреннюю часть вашего дома, перенаправляя любой сильный скачок напряжения на заземление. Для правильной работы устройства защиты от перенапряжения очень важно, чтобы оно было правильно заземлено, иначе любой скачок напряжения некуда будет перенаправить.

В соответствии с Национальным электротехническим кодексом (NEC) устройство защиты от перенапряжений должно быть установлено как можно ближе к точке, где кабель входит в дом, но не рядом с горючими материалами. Поскольку многие чердачные подполья содержат горючие материалы, мы рекомендуем устанавливать фильтры защиты от перенапряжения снаружи здания, рядом с точкой входа.

Выбор правильного устройства защиты от перенапряжения жизненно важен, поскольку неправильное устройство может ухудшить качество сигнала и снизить производительность вашего усилителя сигнала или DAS. Важно, чтобы номинальное сопротивление вашего усилителя соответствовало номинальному сопротивлению устройства защиты от перенапряжения. Бустеры с разъемами F-типа имеют номинальный импеданс 75 Ом, тогда как усилители с разъемами N-типа или SMA имеют рейтинг 50 Ом. Мы предлагаем ряд устройств защиты от грозовых перенапряжений на нашей странице устройств защиты от перенапряжений.

У нас есть руководство по установке наших устройств защиты от грозовых перенапряжений, которое будет полезно при их установке.

Заземление мачты антенны

В то время как коаксиальный фильтр защиты от перенапряжений защитит устройство от ударов молнии и переходных напряжений, заземление мачты антенны также важно — настолько, что это предписано Национальным электротехническим кодексом (NEC). Заземление этой мачты абсолютно необходимо, если вы используете высокую антенную мачту, поскольку они являются главной целью для ударов молнии из-за их высоты и склонности к накоплению статического электричества. Единственное оборудование, необходимое для заземления антенной мачты, — это заземляющий кабель. Если мачта вашей антенны окрашена, убедитесь, что вы соскоблили краску, прежде чем прикреплять заземляющий провод.

Выбор и установка заземляющего кабеля

NEC рекомендует калибр 10 AWG или меньше для вашего заземляющего кабеля. Калибр кабеля становится толще по мере уменьшения номера калибра AWG, поэтому, если вы не уверены, какой использовать, используйте более толстый провод (меньший калибр). Рекомендуется использовать многожильный кабель, так как он более гибкий.

Установка кабеля заземления относительно проста; Главное, о чем следует помнить, это не допускать резких изгибов кабеля.

Вы можете подключить кабель к любому из пяти подходящих мест заземления:

  1. Стержень заземления . Заземляющий стержень обычно устанавливается за пределами дома и представляет собой простой металлический стержень, закопанный в землю не менее чем на 8 футов, с видимым над землей всего футом или около того.
  2. Щит металлический электрический . Эта панель обычно подключается к заземляющему стержню вашего дома или офиса.
  3. Металлический кабельный канал или кабелепровод. Кабелепровод и кабелепровод обычно заземлены, поэтому вы можете просто прикрепить стяжку к существующему кабелепроводу или кабелепроводу.
  4. Водопроводная труба . Это допустимо, но только в пределах 5 футов от входа водопроводной трубы в строение, и если труба металлическая и находится в прямом контакте с землей не менее 10 футов до входа в собственность. Не следует присоединять заземляющий провод к водяному клапану.
  5. Металлический каркас или конструкция здания . Если ни один из вышеперечисленных вариантов невозможен, вы можете заземлить, подключившись к металлической конструкции здания, если конструкция заземлена.

Хотя мы можем дать вам совет по заземлению вашей донорской антенны, мы рекомендуем обратиться к электрику, если у вас возникнут трудности. Подрядчики-электрики хорошо обучены установке заземляющих проводов и могут помочь обеспечить полную безопасность вашего усилителя сотовой связи или распределенной антенной системы.

Резюме

При заземлении наружной антенны необходимо заземлить антенную мачту и установить заземленный разрядник грозового перенапряжения.
