7 советов по защите сети от перенапряжения в квартире и доме

Содержание статьи

Разряд молнии, обрыв проводов, обрыв нулевого контакта – это самые распространенные причины перенапряжения в сети. Среди самых же распространенных последствий – выход из строя дорогостоящей техники, но это в лучшем случае. Самый печальный исход – короткое замыкание, возгорание и угроза жизни. Конечно, мы не можем воздействовать на погоду и никак не повлияем на ряд аварийных ситуаций, но обезопасить себя от последствий в наших силах. Разбираемся, как защитить квартиру и дом от перенапряжения и скачков напряжения в сети.

Причины перенапряжения

Нормальным напряжением для однофазной сети в квартире – всем известные 220 В, но ГОСТ 29322-2014 предусматривает наличие небольшой погрешности – в переделах 10%, т. е. напряжение в наших сетях может колебаться от 198 до 242 В. Все, что выше и ниже, — уже несет разного рода опасность.

Откуда же возникают скачки напряжения в сети? Причин несколько:

попадание в подстанцию, линию электропередач или элементы дома разряда молнии, а его сила тока достигает 200 кА;
сварочные работы, включение мощного оборудования или одновременная работа многочисленных электроприборов в многоквартирном доме;
обрыв нулевого контакта, в результате чего напряжение может скакать от 110 до 360 В. Одна из причин обрыва нулевого контакта кроется в возросшем количестве используемой техники. Многие дома проектировались и строились тогда, когда электроприборов не было так много. Сегодня же в утренние часы в каждом доме включается масса оборудования: плиты, чайники, пылесосы, стиральные машинки, обогреватели, бойлеры и т.д. Часто провода работают на пике своих возможностей, потому утром и вечером перегреваются, затем сильно охлаждаются, и как следствие проводник ослабевает, и нулевой контакт может вообще отгореть;
обрыв проводов вследствие непогоды, аварии. Напряжение в сети может резко взлететь в несколько раз;
неправильное подключение проводов в щитке;
сбои в работе электрической станции.

Высокое напряжение может стать причиной появление искры в диэлектрическом слое, далее последует появление электрической дуги, что уже чревато возгоранием. Опасность также несет и слишком низкое напряжение. Холодильник, например, будет тяжелее запускаться, что скажется на его работоспособности.

Большинство приборов рассчитаны на работу при напряжении примерно 200-240 В, но частые, пусть и не очень большие, отклонения от «идеальных» 220 В влияет на долговечность. Если что-то «сгорит» по причине перенапряжения, то гарантией ремонт не покрывается.

Чтобы защитить квартиру и дом от неблагоприятных последствий скачков напряжения в сети, используют следующие принципы:

отключение электричества при резком повышении напряжения;
вывод излишнего электрического потенциала на заземляющий контур;
стабилизация входящего напряжения до идеальных 220 В.

Конечно, для защиты домашней сети лучше подходить комплексно, проводить полную реконструкцию электрической системы, но в многоквартирном доме, например, сделать это крайне сложно. Десятки жильцов просто никогда не придут к единому мнению и не договорятся о совместной оплате, потому действовать придется локально – на уровне собственной квартиры. Владельцам частного дома в этом плане немного проще.

Помогут ли пробки или автоматы? Пробки долгое время были единственной защитой от короткого замыкания и перегрева. Им на смену пришли более удобные автоматические выключатели. Безусловно, они нужны и в ряде ситуаций защищают сеть, но спасти от последствий удара молнии или подачи высокого напряжения не смогут.

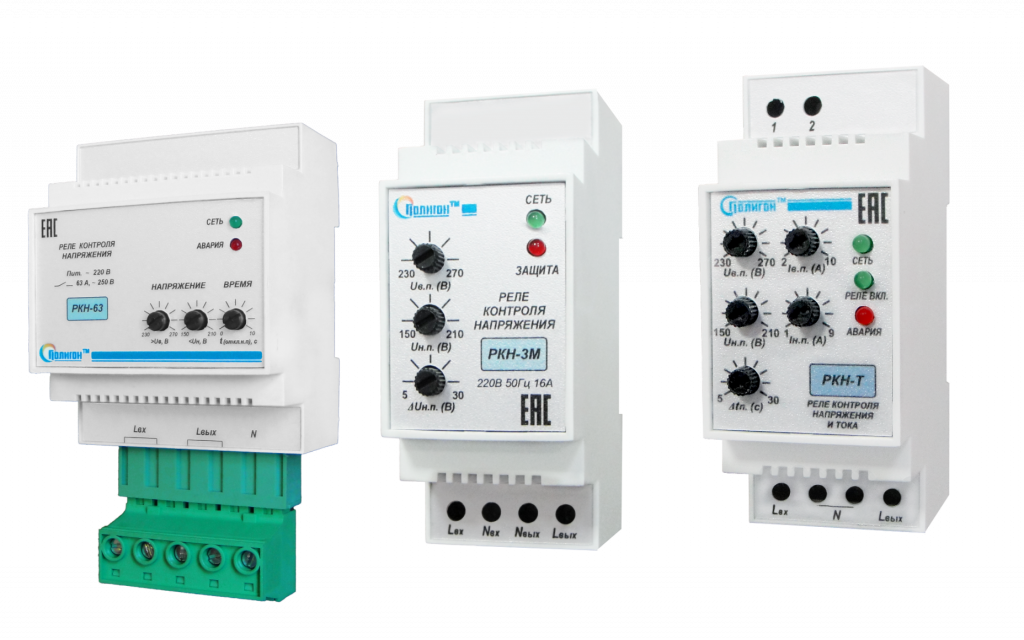

Реле контроля напряжения

Реле контроля напряжения (РКН) работает достаточно просто. Оно постоянно измеряет напряжение, сравнивает полученные показатели с допустимыми значениями и при ощутимом повышении напряжения просто прекращает подачу электропитания. Обратите внимание, реле не умеет выравнивать напряжение. Когда показатели напряжения придут в норму, реле снова «пропустит» электричество к электроприборам.

Возвращение к работе в штатном режиме происходит с некоторой задержкой, необходимой, чтобы крупная бытовая техника запустилась правильно. Отключение питания происходит практически молниеносно – реле требуется всего лишь 2-3 мс.

Реле может быть выполнено в двух вариантах:

блок, который устанавливается в распределительный щиток на DIN-рейку;
устройство, напоминающее удлинитель, с гнездами для розеток.

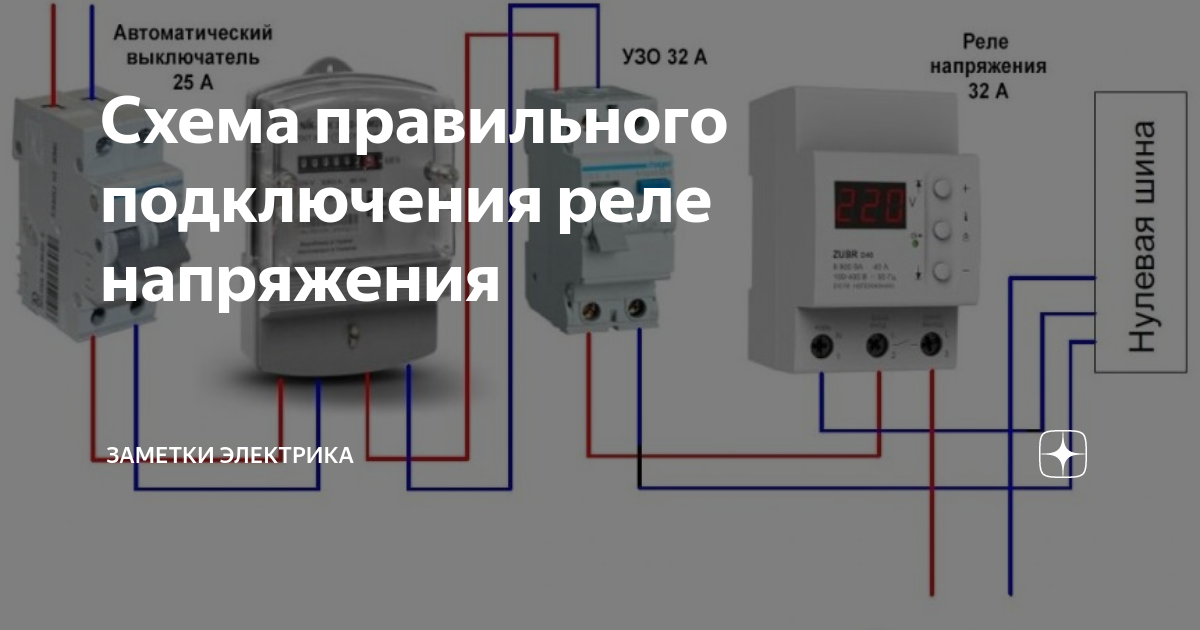

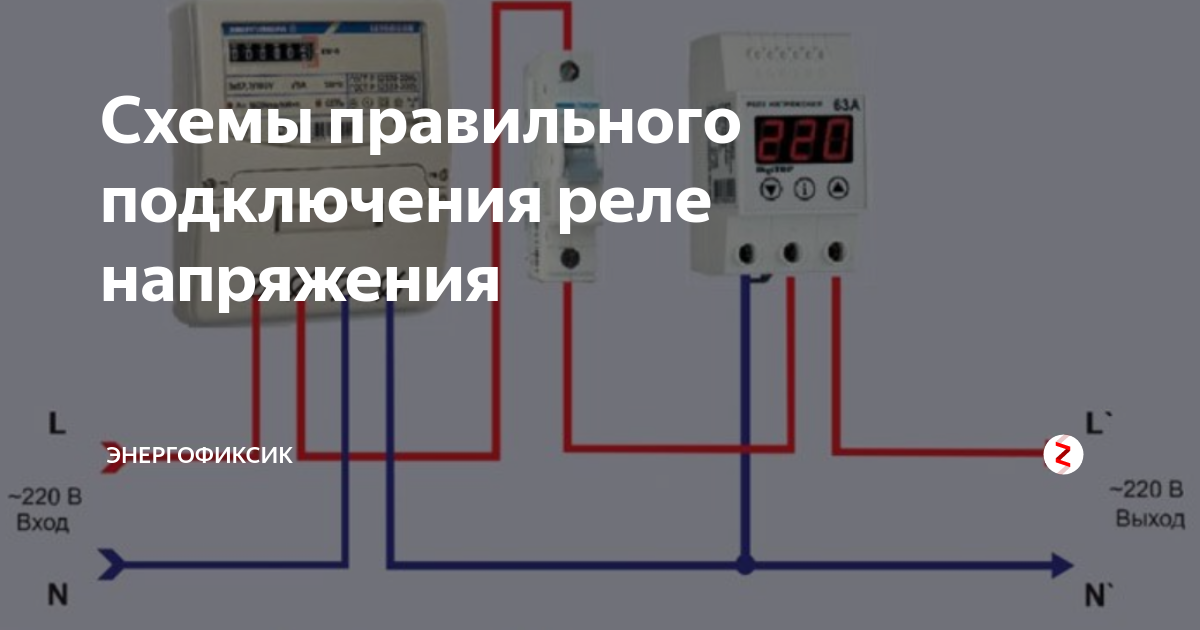

Наиболее распространенным и эффективным является способ установки реле в щиток. При этом лучше, если РКН будет установлено до монтажа счетчика, чтобы и это оборудование также было защищено от перепада напряжения. Несмотря на относительную несложность установки реле, лучше все же доверить электромонтажные работы питер специалистам, которые сделают все быстро и качественно, соблюдая стандарты и оговоренные сроки выполнения.

Преимущества использования реле напряжения:

устройство не занимает много места;
работает тихо;
стоит недорого;
простота в монтаже и подключении;
реле потребляет крайне мало электроэнергии;
отображение показателей напряжения в реальном времени.

Минусы:

не подходит для жилищ с постоянными скачками напряжения, иначе регулярное выключение всех приборов очень скоро сведет вас с ума. Это не минус, а скорее, особенность работы, определяющая сферу использования реле – дома и квартиры с редкими скачками напряжения;
не может защитить от импульсного скачка при ударе молнией. Если во время молнии в реле попадет грозовой импульс, то оно повредится. Импульс пойдет дальше по проводке и испортит все те приборы, которые включены в сеть (даже если они на тот момент не работают).

Датчик перепадов напряжения

Задача у него такая же, как и у реле, — в случае обнаружения недопустимого для сети напряжения просто прерывать подачу электричества к приборам. Принцип же работы немного отличается. Датчик устанавливается вместе с устройством защитного отключения (УЗО). Если будет обнаружено опасное для сети напряжение, датчик создает утечку тока, а автомат защиты в этом случае обесточивает сеть.

Устройство защиты от импульсных перенапряжений (УЗИП)

Эти приборы, в отличие от реле, могут защитить сеть от быстрых и очень мощных перепадов напряжения, возникающих при ударе молнии. Установка подобного оборудования – не самое дешевое удовольствие, но все работы уж точно обойдутся дешевле бытовой техники.

УЗИП бывает двух видов:

ограничители перенапряжения (ОПН). В основе этого устройства находится варистор. При нормальной работе сетей, когда нет скачков напряжения на линии, ограничитель напряжения не проводит ток и обладает большим сопротивлением. Как только возникает кризисная ситуация, сопротивление варистора устройства моментально понижается до самого минимального значения. Таким образом, импульс отправляется в заземляющий контур. ОПН таким образом ограничивает колебания напряжения и делает их безопасными. Оборудование и люди, находящиеся в помещении, оказываются под надежной защитой. ОПН занимает немного места, активно используется в частных домах;
искровые и вентильные разрядники – вариант для сетей высокого напряжения. При возникновении большого скачка напряжения происходит пробой воздушного слоя, фаза замыкается на заземление, и весь разряд идет в землю.

В домашней электрической проводке устанавливаются модульные ограничители перенапряжения. Их монтируют в распределительный щиток, поэтому они совершенно не занимают место. По своей сути, это такой же ограничитель, как и то, что используется в электросети. Заработает он только тогда, когда возникнет критическая ситуация. Но крайне важно, чтобы было проведено заземление электропроводки. Если такой нет, то модульный ОПН будет совершенно бесполезным.

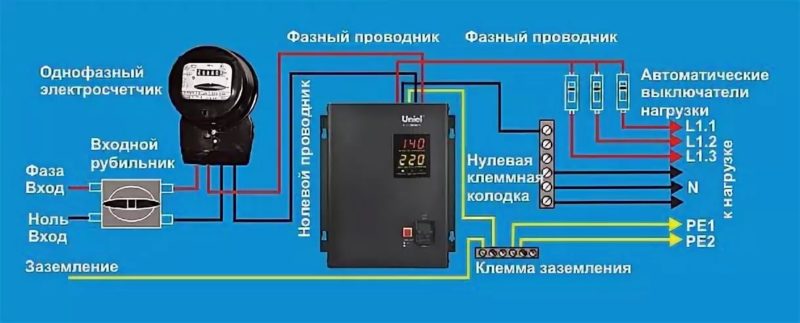

Стабилизатор напряжения

Наиболее подходящее устройство, если в сети нередки перепады напряжения. Стабилизатор устроен так, что способен выравнивать напряжение, поддерживая его на одном значении на выходе. Граничные пределы устанавливаются примерно на уровне 110 и 250 В. В этих границах стабилизатор будет выравнивать напряжение, отдавая пользователю положенные 220 В. Если напряжение ниже или выше заданных значений, питание будет автоматически отключено.

Стабилизаторы бывают нескольких видов:

релейные – самые простые, с небольшой мощностью и невысокой ценой, подходят для использования в квартире;
сервоприводные – стоят дороже релейных, но по своим возможностям не особо превосходят релейные;
электронные – более дорогие и долговечные, имеют хорошие показатели быстродействия, способны справиться практически с любыми скачками напряжения, но и стоят недешево;
электронные двойного преобразования – самые надежные, самые долговечные, самые эффективные. Если необходимо защитить дорогое оборудование, то они подходят наилучшим образом. Минус – высокая цена.

При выборе стабилизатора учитывайте предельные значения напряжения, а также суммарную мощность подключенных электроприборов. Чтобы не ошибиться, лучше за помощью обратиться к специалистам.

Источник бесперебойного питания (ИБП)

Часто источники бесперебойного питания ошибочно называют стабилизаторами. Это в корне неверно, так как принцип работы у них совершенно разный. ИБП не стабилизирует напряжение и вообще никак на него не может повлиять. Внутри у него установлены аккумуляторы, заряда которых должно хватить, чтобы пользователь при отключении электроэнергии смог плавно завершить работу с техникой. Обычно бесперебойник – лучший друг домашнего компьютера. Для защиты всей сети не подходит.

Есть ИБП со встроенным стабилизатором. Такие устройства способны нивелировать небольшие скачки напряжения, но и стоят они недешево.

Сетевой фильтр

Простой сетевой фильтр способен защитить подключенное в него оборудование при скачках напряжениях до 380 В и даже 450 В, но для этого сам фильтр должен быть качественным и точно не самым дешевым. Но даже в случае с надежным фильтром напряжение более 450 В выведет его из строя, зато техника останется в сохранности, а вам придется покупать новый фильтр. Сетевой фильтр также станет неплохой защитой от импульсов, возникающих при сварочных работах, но не защитит при импульсе от разряда молнии.

В завершение хотелось бы предупредить вас от экономии на собственной безопасности. Вы можете возразить, сказав, что вот у соседа никакой защиты от перенапряжения нет, и вот уже сколько лет все в порядке, но многочисленные случаи выхода из строя техники и пожаров по вине резких скачков напряжения должны убедить грамотного человека в необходимости обустроить адекватную защиту. Что выбрать, реле, стабилизатор или УЗИП, — решать вам, отталкиваясь от своего места проживания, частоты скачков напряжения и дороговизны используемой техники.

Метки:Электричество

Как защитить дом от импульсных перенапряжений | Публикации

В техподдержке интернет-магазина «АСберг АС» клиенты часто задают вопросы о том как защитить дом от перепадов напряжения, что такое устройства защиты от перенапряжения, какие они бывают и как их подбирать. Класс продукции УЗИП известен покупателям значительно меньше чем автоматические выключатели или УЗО и игнорирование защиты от перенапряжения часто служит причиной пожаров и выхода из строя дорогостоящего электронного оборудования в частных домах. Хотелось бы восполнить этот пробел в знаниях покупателей и рассказать более подробно о том, что такое УЗИП, для чего он нужен и как его подобрать.

УЗИП: особенности выбора и применения

Даже кратковременные импульсные броски напряжения, в несколько раз превышающие номинальное, могут нанести непоправимый ущерб дорогостоящей электротехнике и электронике, а то и стать причиной пожара. Перенапряжение в сетях может возникать из-за грозы, аварий или переходных процессов. Например, импульсные перенапряжения могут стать следствием попадания молнии в систему молниезащиты или линию электропередач, переключения мощных индуктивных потребителей, таких как электродвигатели и трансформаторы, коротких замыканий.

Что такое УЗИП и для чего оно нужно?

Широкое распространение получили УЗИП
с быстросъемным креплением для установки на DIN-рейку

Ограничитель перенапряжения в электроустановках напряжением до 1 кВ называют устройством защиты от импульсных перенапряжений — УЗИП. Устройства защиты от импульсных перенапряжений — как раз и призваны защитить электрооборудование от подобных ситуаций. Они служат для ограничения переходных перенапряжений и отвода импульсов тока на землю, снижения амплитуды перенапряжения до уровня, безопасного для электрических установок и оборудования. УЗИП применяются как в гражданском строительстве, так и на промышленных объектах.

Основной российский документ, определяющий, что такое УЗИП, это ГОСТ Р 51992-2002, «Устройства для защиты от импульсных перенапряжений в низковольтных силовых распределительных системах».

УЗИП призваны обеспечить защиту от ударов молнии в систему молниезащиты здания (объекта) или воздушную линию электропередач (ЛЭП), защитить высокочувствительное оборудование и технику от импульсных перенапряжений и коммутационных бросков питания. Широкое распространение получили УЗИП с быстросъемным креплением для установки на DIN-рейку.

Аппараты защиты от импульсных напряжений включают в себя устройства нескольких категорий:

Тип устройства	Для чего предназначено	Где применяется
I класс	Для защиты от непосредственного воздействия грозового разряда. Защищают от импульсов 10/350 мкс: попадание молнии в систему внешней молниезащиты и попадание молнии в линию электропередач вблизи объекта. Амплитуда импульсных токов с крутизной фронта волны 10/350 мкс находится в пределах 25-100 кА, длительность фронта волны достигает 350 мкс.	Устанавливаются на вводе питающей сети в здание (ВРУ/ГРЩ). Данными устройствами должны укомплектовываться вводно- распределительные устройства административных и промышленных зданий и жилых многоквартирных домов.
II класс	Обеспечивают защиту от перенапряжений, вызванных коммутационными процессами, а также выполняющие функции дополнительной молниезащиты. Предназначены для защиты от импульсов 8/20 мкс. Они защищают от ударов молнии в ЛЭП, от переключений в системе электроснабжения. Амплитуда токов — 15-20 кА.	Монтируются и подключаются к сети в распределительных щитах. Служат дополнительной защитой от импульсов, которые не были полностью нейтрализованы УЗИП I класса.
III класс	Для защиты от импульсных перенапряжений, вызванных остаточными бросками напряжений и несимметричным распределением напряжения между фазой и нейтралью. Также работают в качестве фильтров высокочастотных помех. Предназначены для защиты от остаточных импульсов 1,2/50 мкс и 8/20 мкс импульсов после УЗИП I и II классов.	Используются для защиты чувствительного электронного оборудования, поблизости от которого и устанавливаются. Характерные области применения — ИТ- и медицинское оборудование. Также актуальны для частного дома или квартиры — подключаются и устанавливаются непосредственно у потребителей.

Конструкция УЗИП постоянно совершенствуется, повышается их надежность, снижаются требования по техническому обслуживанию и контролю.

Как работает УЗИП?

УЗИП устраняет перенапряжения:

Несимметричный (синфазный) режим: фаза — земля и нейтраль — земля.
Симметричный (дифференциальный) режим: фаза — фаза или фаза — нейтраль.

В несимметричном режиме при превышении напряжением пороговой величины устройство защиты отводит энергию на землю. В симметричном режиме отводимая энергия направляется на другой активный проводник.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S. В системе заземления TN-C применяется трехполюсное УЗИП. В нем нет контакта для подключения нулевого проводника.

Схема подключения УЗИП в однофазной и трехфазной сети системы TN-S.
В системе заземления TN-C применяется трехполюсное УЗИП.
В нем нет контакта для подключения нулевого проводника

В разрядниках при воздействии грозового разряда в результате перенапряжения пробивает воздушный зазор в перемычке, соединяющей фазы с заземляющим контуром, и импульс высокого напряжения уходит в землю. В вентильных разрядниках гашение высоковольтного импульса в цепи с искровым промежутком происходит на резисторе.

УЗИП на основе газонаполненных разрядников рекомендуется к применению в зданиях с внешней системой молниезащиты или снабжаемых электроэнергией по воздушным линиям.

В варисторных устройствах варистор подключается параллельно с защищаемым оборудованием. При отсутствии импульсных напряжений, ток, проходящий через варистор очень мал (близок к нулю), но как только возникает перенапряжение, сопротивление варистора резко падает, и он пропускает его, рассеивая поглощенную энергию. Это приводит к снижению напряжения до номинала, и варистор возвращается в непроводящий режим.

УЗИП имеет встроенную тепловую защиту, которая обеспечивает защиту от выгорания в конце срока службы. Но со временем, после нескольких срабатываний, варисторное устройство защиты от перенапряжений становится проводящим. Индикатор информирует о завершении срока службы. Некоторые УЗИП предусматривают дистанционную индикацию.

Как выбрать УЗИП?

При проектировании защиты от перенапряжений в сетях до 1 кВ, как правило, предусматривают три уровня защиты, каждая из которых рассчитана на определенный уровень импульсных токов и форму фронта волны. На вводе устанавливаются разрядники (УЗИП класса I), обеспечивающие молниезащиту. Следующее защитное устройство класса II подключается в распределительном щите дома. Оно должно снижать перенапряжения до уровня, безопасного для бытовых приборов и электросети. В непосредственной близости от оборудования, чувствительного к броскам в сети, можно подключить УЗИП класса III. Предпочтительнее использовать УЗИП одного вендора.

Для координации работы ступеней защиты устройства должны располагаться на определенном расстоянии друг от друга — более 10 метров по питающему кабелю. При меньших дистанциях требуется включение дросселя, возмещающего недостающие активно-индуктивные сопротивления проводов. Также рекомендуется защищать УЗИП с помощью плавких вставок.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты.

При каскадной защите требуется минимальный интервал 10 м между устройствами защиты

Классы УЗИП не являются унифицированными и зависят от конкретной страны. Каждая строительная организация может ссылаться на один из трех классов испытаний. Европейский стандарт EN 61643-11 включает определенные требования по стандарту МЭК 61643-1. На основе МЭК 61643 создан российский ГОСТ Р 51992.

Оценка значимости защищаемого оборудования

Необходимость защиты, экономические преимущества устройств защиты и соответствующие устройства защиты должны определяться с учетом факторов риска: соответствующие нормы прописаны в МЭК 62305-2. Критерии проектирования, монтажа и техобслуживания учитываются для трех отдельных групп:

Группа	Что включает	Где определяется
Первая	Меры защиты для минимизации риска ущерба имуществу и вреда здоровью людей	МЭК 62305-3
Вторая	Меры защиты для минимизации отказов электрических и электронных систем	МЭК 62305-4
Третья	Меры защиты для минимизации риска ущерба имуществу и отказов инженерных сетей (в основном электрические и телекоммуникационные линии)	МЭК 62305-5

Оценка риска воздействия на объект

Нормы установки молниезащитных разрядников прописаны в международном стандарте МЭК 61643-12 (принципы выбора и применения). Несколько полезных разделов содержит международный стандарт МЭК 60364 (электроустановки зданий):

МЭК 60364-4-443 (защита для обеспечения безопасности). Если установка запитывается от воздушной линии или включает в себя такую линию, должно предусматриваться устройство защиты от атмосферных перенапряжений, если грозовой уровень для рассматриваемого объекта соответствует классу внешних воздействий AQ 1 (более 25 дней с грозами в год).
МЭК 60364-4-443-4 (выбор оборудования установки). Этот раздел помогает в выборе уровня защиты для разрядника в зависимости от защищаемых нагрузок. Номинальное остаточное напряжение устройств защиты не должно превышать выдерживаемого импульсного напряжения категории II.

Выбор оборудования по МЭК 6036

В качестве первой ступени лучше применять УЗИП на базе разрядников без съемного модуля. Вряд ли вам удастся найти варисторное устройство с номинальным током Iimp более 20 кА. Шкаф, в котором установлено УЗИП такого типа, должен быть из несгораемого материала.

Важнейшим параметром, характеризующим УЗИП, является уровень напряжения защиты Up. Он не должен превышать стойкость электрооборудования к импульсному напряжению. Для УЗИП I-го класса Up не превышает 4 кВ. Уровень напряжения защиты Up для устройств II-го класса не должен превышать 2,5 кВ, для III-го класса — 1,5 кВ. Это тот уровень, который должна выдерживать техника.
Ещё несколько важных параметров, которые необходимо знать для выбора УЗИП. Максимальное длительное рабочее напряжение Uc — действующее значение переменного или постоянного тока, которое длительно подаётся на УЗИП. Оно равно номинальному напряжению с учетом возможного завышения напряжения в электросети.

Минимальное требуемое значение Uc для УЗИП в зависимости от системы заземления сети

Номинальный ток нагрузки IL — максимальный длительный переменный (действующее значение) или постоянный ток, который может подаваться к нагрузке. Этот параметр важен для УЗИП, подключаемых в сеть последовательно с защищаемым оборудованием. УЗИП обычно подключаются параллельно цепи, поэтому данный параметр у них не указывается.

Выбор защитной аппаратуры: чувствительное оборудование и оборудование зданияВыбор защитной аппаратуры: бытовая техника и электроникаВыбор защитной аппаратуры: производственное оборудованиеВыбор защитной аппаратуры: ответственное оборудование

Сегодня многие крупные потребители электрической энергии с успехом используют на территории России высококачественные элементы УЗИП. Положительные результаты испытаний и эффективность применения УЗИП в России позволяют говорить о том, что их использование в российских условиях выгодно и удобно. Остается подобрать нужную модель устройства и установить ее на объекте.

Эффективные способы защиты вашего дома от перенапряжения

Электричество является одним из основных аспектов, поддерживающих жизнь в 21 веке. От домашних хозяйств до крупных промышленных предприятий электричество служит основным источником питания для работы машин, зарядки электрических устройств и многого другого. Однако электричество также может быть опасным, если его не контролировать. Электрические устройства, подключенные к розеткам, часто сталкиваются с риском электрического перегорания во время скачков напряжения. Поэтому, чтобы предотвратить необратимое повреждение ваших ценных электроприборов, важно защитить свой дом от скачков напряжения.

Скачки напряжения относятся к резкому увеличению напряжения-тока, протекающего по цепи в течение очень короткого периода времени. Скачки напряжения приводят к тому, что избыточное электричество проходит через цепь в подключенное устройство или прибор. Это внезапное повышение уровня электроэнергии часто выходит за пределы возможностей подключаемых устройств, вызывая перегорание и другие необратимые электрические повреждения.

Что такое скачок напряжения?

Скачок напряжения — это внезапное и кратковременное повышение напряжения электрического тока, протекающего по проводке вашего дома. Это может произойти из-за различных причин, таких как удары молнии, переключение электросети или даже включение и выключение мощных электроприборов.

Скачки напряжения могут нанести значительный ущерб электрической системе и электронным устройствам вашего дома, поэтому важно принимать превентивные меры.

Как контролировать высокое напряжение дома?

Для контроля высокого напряжения в доме необходимо понимать причины скачков напряжения.

Одной из наиболее частых причин скачков напряжения являются удары молнии. Установка громоотвода на крыше поможет отвести электрический ток от дома и снизить риск скачка напряжения.
Кроме того, вы можете установить устройства защиты от перенапряжения на электрические розетки, чтобы предотвратить попадание избыточного напряжения на ваши электронные устройства.

Колебания напряжения также могут вызвать скачки напряжения и повредить ваши электронные устройства. Теперь вопрос , как контролировать колебания мощности в доме?

Одним из способов контроля колебаний напряжения в вашем доме является установка стабилизатора напряжения. Это устройство может регулировать напряжение и гарантировать, что ваши электронные устройства будут получать постоянный и стабильный поток электроэнергии даже во время колебаний.

Еще один способ контролировать колебания мощности — избегать одновременного использования мощных приборов, так как это может вызвать перегрузку в электрической системе и привести к скачкам напряжения.

Как защитить электронные устройства от высокого напряжения?

Лучший способ защитить электронные устройства от высокого напряжения — использовать устройства защиты от перенапряжения.
Эти устройства предназначены для поглощения избыточного напряжения и предотвращения его попадания на ваши электронные устройства. Важно использовать высококачественные устройства защиты от перенапряжения с высоким номиналом в джоулях, чтобы гарантировать, что они смогут справиться с скачком энергии.
Кроме того, вы можете отключать электронные устройства, когда они не используются, особенно во время грозы или при высокой вероятности скачков напряжения.
Проверка домашней электропроводки на наличие повреждений и износа

Электропроводка играет наиболее важную роль в распределении электричества по дому. Они соединяют основную линию электроснабжения с остальными приборами и обратно, обеспечивая бесперебойную циркуляцию электроэнергии. Однако электрические кабели со временем подвержены повреждениям, износу и износу и требуют регулярного обслуживания. Провода часто ломаются, повреждаются или ослабевают при использовании в течение длительного периода времени.

Поэтому, чтобы снизить риски резких скачков напряжения, необходимо обязательно следить за старыми, поврежденными проводами и время от времени заменять оборванные провода. Использование хорошо изолированного провода также значительно снижает вероятность поражения электрическим током и случайного возгорания. Неисправные провода часто можно обнаружить по колебаниям напряжения, гудению или дыму. Такие аномалии, как вибрация или следы ожогов, также являются индикаторами неисправной проводки, требующей замены.

Установка электрозащиты для бытовых приборов

Основным способом защиты чувствительных электроприборов в вашем доме от скачков напряжения является установка устройств защиты от перенапряжений. Обычно сетевые фильтры устанавливаются на телевизоры, холодильники и настольные компьютеры, чтобы предотвратить любые электрические повреждения.

Установите станции перенапряжения для регулирования любых избыточных токов, протекающих по электрическим цепям.
Используйте удлинители, чтобы избежать перегрузки электрических розеток.

Использование устройств защиты от перегрузки цепи также помогает избежать скачков напряжения.

Защита от перенапряжения для всего дома –

Простая установка электрозащиты для чувствительных бытовых приборов не всегда может обеспечить полную защиту вашего дома от скачков напряжения. К счастью, такие компании, как Schneider Electric, предлагают решения для защиты всего дома от скачков напряжения. Предохранители, обеспечивающие защиту от напряжения во всем доме, обычно предназначены для использования в качестве основного выключателя и устанавливаются на основной линии электроснабжения дома. Протектор устанавливается рядом с основным

распределительный щит

В случае скачка напряжения, вызванного скачком напряжения, срабатывает первичный выключатель, служащий защитой от напряжения во всем доме. Он отключает питание в магистрали и защищает внутренние провода и электрические соединения от скачков напряжения, перенаправляя любую избыточную мощность на подземные провода.

Ремонт изношенных автоматических выключателей –

часто используются в качестве первичных устройств электрической защиты. Автоматические выключатели, такие как MCB и MCCB , являются надежными способами обеспечения электрической защиты ваших устройств во время перегрузок. Однако наличие изношенного автоматического выключателя так же хорошо, как отсутствие электрической защиты вообще. Следовательно, неисправные или изношенные автоматические выключатели необходимо заменить, чтобы они могли эффективно работать и контролировать скачки напряжения, защищая любые подключенные электрические устройства от повреждений.

Вы можете предпринять другие шаги, чтобы защитить свой дом от скачков напряжения, в том числе отключать чувствительные устройства во время грозы и модернизировать ваши устройства до энергоэффективных моделей.

Как скачки напряжения вызывают повреждения?

Скачки напряжения могут возникать при внезапном и значительном увеличении электрического тока, протекающего по проводке вашего дома. Это может произойти по разным причинам, таким как удары молнии, переключение в электросети или даже неисправные электроприборы.

Когда это происходит, это может вызвать сильный скачок напряжения, который может быстро повредить ваши электронные устройства, бытовую технику и даже электрическую систему вашего дома. Вот несколько способов как контролировать высокое напряжение дома , как контролировать колебания мощности дома и как защитить электронные устройства от высокого напряжения.

1. Приобретите устройства защиты от перенапряжения

Один из самых простых способов защитить электронные устройства от скачков напряжения — использовать устройства защиты от перенапряжения. Эти устройства работают, отводя избыточное напряжение на землю, тем самым предотвращая его попадание на вашу электронику.

Сетевые фильтры относительно недороги и могут использоваться для нескольких устройств одновременно. Обязательно выберите устройство защиты от перенапряжения с достаточно высоким номиналом в джоулях, чтобы справиться с количеством энергии, которое может пройти через электрическую систему вашего дома.

2. Отключите электронные устройства от сети

Еще один способ защитить ваши электронные устройства — отключить их от сети, когда они не используются. Это особенно важно во время грозы или при высокой вероятности скачков напряжения. Отключение электроники устраняет риск повреждения, вызванного скачками напряжения.

3. Используйте стабилизаторы напряжения

Стабилизаторы напряжения — это устройства, которые помогают регулировать напряжение в вашем доме, предотвращая скачки напряжения. Эти устройства работают, стабилизируя колебания напряжения в электрической системе вашего дома, гарантируя, что ваши электронные устройства не будут подвергаться внезапным скачкам напряжения.

4. Наймите профессионального электрика

Если вас беспокоят скачки напряжения в вашем доме, лучше проконсультироваться с профессиональным электриком. Они могут помочь вам определить причину скачков напряжения и порекомендовать соответствующие меры для защиты вашего дома и электроники. Они также могут предложить установить систему защиты от перенапряжения всего дома, которая может защитить всю электрическую систему вашего дома от скачков напряжения.

Каковы признаки того, что произошел скачок напряжения?

Скачки напряжения могут нанести значительный ущерб электрической системе и электронным устройствам вашего дома. Очень важно знать признаки, указывающие на скачок напряжения, чтобы принять превентивные меры и защитить свой дом и устройства. Вот наиболее распространенные признаки:

1. Внезапное отключение

Внезапное отключение ваших электронных устройств, таких как компьютер, телевизор или игровая приставка, может быть явным признаком скачка напряжения. Скачки напряжения возникают, когда напряжение в электрической системе резко возрастает и превышает нормальный диапазон.

Это избыточное напряжение может привести к перегрузке ваших электронных устройств, что приведет к их резкому отключению во избежание дальнейшего повреждения. Внезапное отключение может вызвать разочарование и привести к потере данных, поэтому важно принимать превентивные меры для защиты ваших устройств.

2. Мерцающие индикаторы

Если вы заметили, что ваши индикаторы на мгновение мерцают или тускнеют, это может быть признаком скачка напряжения. Скачки напряжения могут вызвать колебания напряжения, что может повлиять на освещение в вашем доме.

Это особенно заметно, когда у вас есть несколько источников света в одной цепи, и все они мигают одновременно. Хотя мерцающие огни могут не нанести серьезного ущерба вашим устройствам, они могут быть ранним предупреждением о потенциальном скачке напряжения.

3. Запах гари

Запах гари, исходящий от электронных устройств или электрических розеток, может быть признаком скачка напряжения. Чрезмерное напряжение может привести к перегреву электрических компонентов и появлению запаха гари.

Если вы заметили запах горелого, исходящий от ваших устройств или розеток, необходимо немедленно отключить питание и отключить устройства. Продолжение использования устройств, излучающих запах гари, может привести к дальнейшим повреждениям и потенциальной угрозе безопасности.

4. Неисправные устройства

Если ваши электронные устройства работают неправильно, причиной может быть скачок напряжения. Скачки напряжения могут привести к повреждению внутренних компонентов ваших устройств, что приведет к сбоям в работе и ошибкам.

Например, вы можете столкнуться с низкой производительностью, зависанием или сбоем на вашем компьютере, или ваш телевизор может отображать искаженное изображение или иметь проблемы со звуком. Если вы заметили какое-либо необычное поведение своих устройств, крайне важно, чтобы они были проверены профессионалом для диагностики и устранения повреждений.

5. Сработал автоматический выключатель

Сработавший автоматический выключатель является распространенным признаком скачка напряжения. Автоматические выключатели предназначены для отключения, когда скачок напряжения может вызвать перегрузку по току.

Сработавший автоматический выключатель может повлиять на одну или несколько цепей в вашем доме, что приведет к внезапному отключению или частичному отключению электроэнергии. Если вы заметили, что автоматический выключатель сработал, важно определить источник проблемы и принять превентивные меры, чтобы избежать дальнейших скачков напряжения.

Что делать после скачка напряжения?

Скачки напряжения могут привести к повреждению ваших электронных устройств и электрической системы, что приведет к неудобствам и потенциальным угрозам безопасности.

Если вы испытываете скачок напряжения, важно принять необходимые меры, чтобы свести к минимуму ущерб и предотвратить дальнейшие скачки напряжения. Вот шаги, которые вы должны предпринять после скачка напряжения:

1. Проверьте свои устройства

После скачка напряжения проверьте все ваши электронные устройства на наличие видимых признаков повреждения. Ищите трещины, следы ожогов или расплавленный пластик, так как это явные признаки повреждения. Если вы заметили какие-либо видимые повреждения, необходимо немедленно отключить питание и отсоединить устройство от сети. Продолжение использования поврежденных устройств может привести к дальнейшему повреждению или потенциальной угрозе безопасности.

2. Переустановите ваши автоматические выключатели

Если ваши автоматические выключатели сработали во время скачка напряжения, вам необходимо сбросить их. Найдите в своем доме коробку с автоматическим выключателем и верните сработавший выключатель в положение «включено». Однако, если автоматический выключатель срабатывает неоднократно, это может указывать на более серьезную электрическую проблему, требующую профессионального внимания.

3. Проверьте свои электрические розетки

Проверьте все свои электрические розетки на наличие видимых признаков повреждения. Ищите следы ожогов, обесцвечивание или плавление вокруг розетки. Если вы заметили какие-либо признаки повреждения, важно отключить питание и не пользоваться розеткой, пока она не будет отремонтирована или заменена.

4. Проверьте свои устройства

Проверьте свои электронные устройства, чтобы убедиться, что они работают правильно после скачка напряжения. Подключите и включите каждое устройство, чтобы проверить наличие проблем с производительностью или неисправностей. Если вы заметили какое-либо необычное поведение или неисправности, важно, чтобы их проверил профессионал, чтобы диагностировать и устранить повреждение.

5. Подумайте об устройствах защиты от перенапряжений

Если вы испытываете частые скачки напряжения, подумайте об установке устройств защиты от перенапряжений в вашем доме. Сетевые фильтры могут помочь защитить ваши электронные устройства от скачков напряжения, отводя избыточное напряжение от ваших устройств. Это может помочь предотвратить повреждение ваших устройств и свести к минимуму неудобства, вызванные скачками напряжения.

6. Обратитесь к электрику

Если вы испытываете частые скачки напряжения или замечаете какие-либо признаки повреждения вашей электрической системы, обязательно обратитесь к электрику. Профессиональный электрик может диагностировать проблему и предложить решение для предотвращения дальнейших скачков напряжения и потенциальных угроз безопасности.

Защита от перенапряжения 220 вольт

Хотя подача электроэнергии в квартиры и дома регулируется законодательством, жители не должны полностью полагаться на соответствующие службы для обеспечения необходимого качества электроэнергии. Если из-за скачков напряжения выйдут из строя дорогие электроприборы, получить компенсацию будет практически невозможно.

А так как неполадки на линиях электропередач не редкость, стоит самостоятельно принять меры, которые помогут уберечь бытовую технику от поломки. Для этого необходима защита от перенапряжения, которую можно обеспечить установкой в сети соответствующего устройства – защитного реле, датчика с УЗО или стабилизатора напряжения.

Содержание

Допустимые параметры электроэнергии
Разновидности перенапряжения
Перенапряжение при коммутации
Опасность перенапряжения
Какие устройства обеспечивают защиту от перенапряжения в сети?
Принцип действия защитных устройств
Длительное перенапряжение
Отсутствие напряжения (провал)
Заключение

Допустимые параметры электричества

Номинальное напряжение, указанное на всех бытовых электроприборах, равно 220В, но в реальной жизни это значение далеко не всегда стабильно. Это учитывается при изготовлении современных устройств, и они могут стабильно работать при колебаниях напряжения от 209до 231В, а также допускают диапазон от 198 до 242В.

Если бы небольшие перепады потенциала не были предусмотрены конструкцией бытовой техники, она бы постоянно ломалась. Большие отклонения приводят к перегрузке сети, а это снижает срок службы оборудования.

Для сглаживания колебаний напряжения и обеспечения безопасности устройств достаточно установить стабилизатор. Гораздо опаснее для электротехники перенапряжение (так называется резкий скачок разности потенциалов).

Разновидности перенапряжения

Перенапряжение может длиться как кратковременно, так и достаточно долго. Оно может быть вызвано ударом молнии во время грозы или переключением, вызванным неисправностью подстанции. Для защиты от них к сети 220 или 380 Вольт (бытовой или промышленной) подключается УЗИП (устройство защиты от перенапряжения). Его автоматическая работа помогает обезопасить линию при воздействии, например, мощного грозового разряда, от которого стабилизатор напряжения спасти не может.

Наглядно об УЗИП в видео:

Удар молнии приводит к возникновению мощного электромагнитного импульса, под действием которого в проводниках, расположенных вблизи места разряда, возникают электрические потенциалы, и происходит резкий скачок напряжения. Он длится всего около 0,1 с, а разность потенциалов составляет тысячи вольт.

Понятно, что при попадании такого напряжения в бытовые и промышленные сети последствия могут быть очень серьезными.

Перенапряжение из-за коммутации

Это явление может возникать при включении или выключении устройств, дающих высокую индуктивную нагрузку. К ним относятся источники питания, электродвигатели и мощные инструменты с питанием от сети.

Этот эффект обусловлен законами коммутации. Мгновенного изменения величины тока в соленоиде, как и разности потенциалов на конденсаторе, произойти не может. При включении или размыкании цепи с такой нагрузкой в месте контакта отмечается появление электрического потенциала, обусловленного процессами самоиндукции и переключения.

Переходный процесс всегда сопровождается выбросом напряжения, имеющего противоположную полярность входному напряжению. Малая емкость проводников в сети вызывает кратковременный резонанс и вызывает высокочастотные колебания. В конце транзиента они распадаются.

Как долго продлится перенапряжение и какой будет его величина, зависит от следующих показателей:

Индуктивность нагрузки.
Мгновенное значение разности потенциалов при переключении.

Емкость соединительных электрических кабелей.
Реактивная мощность.

Опасность перенапряжения

Поскольку изоляция проводов рассчитана на значение напряжения, значительно превышающее номинальное, пробоя обычно не происходит. Если электрический импульс действует кратковременно, то напряжение на выходе блоков питания со стабилизатором не успевает возрасти до критического показателя. То же самое касается и обычных лампочек – если резко повышенное напряжение быстро нормализуется, то спираль не успевает не то что перегореть, но даже перегреться.

Если изоляционный слой не выдерживает повышенного напряжения и происходит его пробой, то возникает электрическая дуга. При этом поток электронов проникает через микротрещины, возникшие в изоляции, и идет через газы, заполняющие образовавшиеся мельчайшие пустоты. А большое количество выделяемого дугой тепла способствует расширению токопроводящего канала. В результате ток нарастает постепенно, и автоматический выключатель срабатывает с некоторой задержкой. И хотя это занимает всего несколько мгновений, их вполне достаточно, чтобы проводка вышла из строя.

Какие устройства обеспечивают защиту от перенапряжения в сети?

Цепь защиты от перенапряжения электрической линии может включать:

Система молниезащиты.
Регулятор напряжения.
Датчик перенапряжения (устанавливается вместе с УЗО).
Реле перенапряжения.

Отдельно нужно сказать об источниках бесперебойного питания, через которые чаще всего подключаются компьютеры в домашние сети. Этот прибор не предназначен для защиты от перенапряжения в сети. Его функция иная: когда свет внезапно выключается, он работает как батарейка, позволяя пользователю сохранить информацию и незаметно выключить ПК. Поэтому его не следует путать с регулятором напряжения.

Принцип действия защитных устройств

Для защиты от электрических импульсов, генерируемых молнией, вместе с УЗИП устанавливается грозовой разрядник. А для защиты линии от потока электронов, параметры которых не соответствуют рабочим характеристикам сети, можно использовать специальные датчики, а также реле перенапряжения.

Следует сказать, что и ДПН, и реле отличаются от стабилизатора принципом действия и назначением.

Задача этих элементов – прекратить подачу электроэнергии в случае, если значение разницы превысит максимальный порог, указанный в техническом паспорте средства защиты или установленный регулятором.

После нормализации параметров электрической линии реле включается самостоятельно. ДПН для защиты линии следует устанавливать только в паре с устройством защитного отключения. Его задача вызвать ток утечки при обнаружении неисправности, под действием которого УЗО сработает.

Наглядно о реле напряжения в видео:

Недостатком такой схемы является необходимость ручного включения после нормализации напряжения. В этом плане регулятор напряжения выгодно отличается от него. Это устройство обеспечивает регулируемую временную задержку для протекания тока, если оно срабатывает из-за чрезмерного напряжения. Стабилизатор часто используется для подключения кондиционеров и холодильников.

Длительное перенапряжение

Длительные перенапряжения очень часто возникают из-за обрыва нулевого проводника. Неравномерность нагрузки на фазные проводники становится причиной перекоса фаз – смещения разности потенциалов на проводник с наибольшей нагрузкой.

Другими словами, под действием неравномерного трехфазного электрического тока на нулевом кабеле, не имеющем заземления, начинает накапливаться напряжение. Ситуация не нормализуется до тех пор, пока повторная авария окончательно не разрушит линию или специалист не устранит неисправность.

При обрыве нулевого провода в электрической розетке напряжение изменится в соответствии с нагрузкой, которую пользователи, не знающие о проблемах, подключат к разным фазам. Использовать неисправную схему практически невозможно, даже если в линию питания включен исправный стабилизатор. Дело в том, что параметры сети, регулярно выходящие за пределы стабилизации, приведут к постоянному выключению устройства.

Наглядно про обрыв нуля и что при этом нужно сделать – в видео:

Отсутствие напряжения (провал)

Это явление особенно знакомо людям, живущим в деревнях и деревнях. Провал (проседание) – это падение напряжения ниже допустимого предела.

Опасность проседания заключается в том, что в конструкцию многих бытовых приборов входит несколько блоков питания, и отсутствие напряжения приведет к тому, что один из них отключится на короткое время. Устройство отреагирует на это выдачей ошибки на дисплей и прекращением работы.

Если речь идет о котле отопления, а неисправность произошла зимой, то дом останется без отопления. Подключение стабилизатора поможет избежать этой ситуации. Это устройство, зафиксировав просадку, повысит значение напряжения до номинального значения. Стабилизатор может спасти положение, даже если напряжение в сети упало по вине трансформаторной подстанции.

Заключение

В этой статье мы рассказали вам, зачем нужна защита от перенапряжения в сети, для каких устройств она предусмотрена и как правильно их использовать. Приведенные рекомендации помогут читателям разобраться в причинах пропадания сетевого напряжения, а также выбрать и установить устройство для защиты электросети.
