Защита от кз: Меры защиты от коротких замыканий

для лабораторного и регулируемого, как сделать своими руками

Автор Акум Эксперт На чтение 8 мин Просмотров 34.3к. Опубликовано 01.03.2021 Обновлено 21.12.2022

Практически каждый автолюбитель имеет в своем арсенале сетевое зарядное устройство. Но, к сожалению, далеко не все подобные приборы оснащены защитой от короткого замыкания. То же самое можно сказать о лабораторных блоках питания – обязательном инструменте любого радиотехника. В этой статье мы рассмотрим схемы защиты от КЗ для блока питания и зарядного устройства.

Содержание

1. 3 схемы на транзисторах и тиристорах
2. Простейшая на биполярном транзисторе
3. На полевом транзисторе
4. На тиристоре
5. Схема защиты на реле
6. На одном реле
7. На реле и однопереходном транзисторе
8. Регулируемый блок питания с защитой от кз своими руками

3 схемы на транзисторах и тиристорах

Для начала рассмотрим схемы защиты блока питания на полупроводниковых компонентах. Они просты, надежны и, главное, обладают большим, чем у схем с электромагнитным реле быстродействием.

Простейшая на биполярном транзисторе

Эта несложная для повторения конструкция подойдет для относительно маломощного (до 5-6 А) блока питания или В качестве управляющего ключа в блоке защиты используется довольно распространенный и недорогой кремниевый  транзистор КТ819.

Схема защиты от КЗ на биполярном транзисторе

Пока ток, протекающий через токоизмерительный резистор R3 в нагрузку не превышает допустимого, управляющий транзистор Т2 закрыт. А Т1 благодаря напряжению смещения с резистора R1 открыт. Нагрузка получает питание. При перегрузке или коротком замыкании на выходе схемы напряжение, вызванное падением на токоизмерительном резисторе R3, открывает T2. Тот в свою очередь запирает ключ Т1, одновременно зажигая светодиод LED1 «Перегрузка». В этом состоянии схема будет находиться до тех пор, пока ток потребления нагрузкой не войдет в допустимый диапазон.

На месте Т1 могут работать транзисторы 2N5490, 2N6129, 2N6288, 2SD1761, BD291, BD709, BD953, КТ729.  Т2 – любой маломощный кремниевый транзистор типа n-p-n. К примеру, популярный  КТ315 с любой буквой. Светодиод – любой индикаторный. Наладка схемы сводится к подбору номинала резистора R3, выполненного из куска нихромового провода. Чем ниже сопротивление резистора, тем выше ток, при котором сработает защита. Силовой транзистор Т1 нужно установить на радиатор с эффективной площадью рассеивания не менее 300 мм².

Схема устойчиво работает при напряжении  от 8 до 25 В. Если оно иное, придется подобрать номиналы резисторов. R1 должен надежно отпирать силовой транзистор Т1 при отсутствии перегрузки. От номиналов R2, R3 будет зависеть порог срабатывания схемы по току.

На полевом транзисторе

В этой конструкции в качестве силового ключа используется полевой транзистор, имеющий меньшее, чем биполярный падение напряжения и способный коммутировать больший ток.

Схема защиты от КЗ на полевом транзисторе

Пока ток через нагрузку не превышает критический, падение напряжения на токоизмерительном резисторе R1 невелико, транзистор Т2 закрыт. Т1 открывается напряжением, которое подаётся через LED1. В это время ток, протекающий через светодиод и резистор R4 очень мал и светодиод не светится.

При коротком замыкании или перегрузке падение напряжения на токоизмерительном резисторе увеличивается, транзистор Т2 открывается и запирает полевой транзистор, отключая нагрузку. При этом ток через светодиод увеличивается и последний начинает светиться, указывая на перегрузку. Налаживание конструкции сводится к подбору номинала токоизмерительного резистора R1 – чем его сопротивление ниже, тем при большем токе нагрузки включится защита. Защита отключится при снятии питания

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Если вместо постоянного резистора R4 установить подстроечный номиналом около 10 кОм, то регулировать ток срабатывания схемы можно им в достаточно широком диапазоне и без подбора R1. При указанных на схеме элементах и выходном напряжении 13-14 В (ЗУ для автомобильного аккумулятора) ток срабатывания защиты составляет около 8 А.

В узле можно использовать практически любые полевые транзисторы, выдерживающие ток 15-20 А и соответствующее напряжение. Подойдут, к примеру, IRFZ40, IRFZ44, IRFZ46, IRFZ48. Если ток через нагрузку не будет превышать 8 А транзистору радиатор не нужен. Т2 – любой маломощный кремниевый n-p-n проводимости, скажем КТ315 или КТ3102.

На тиристоре

Эта схема предназначена для защиты от короткого замыкания зарядного устройства, но может работать с любым трансформаторным блоком питания без сглаживающих конденсаторов.

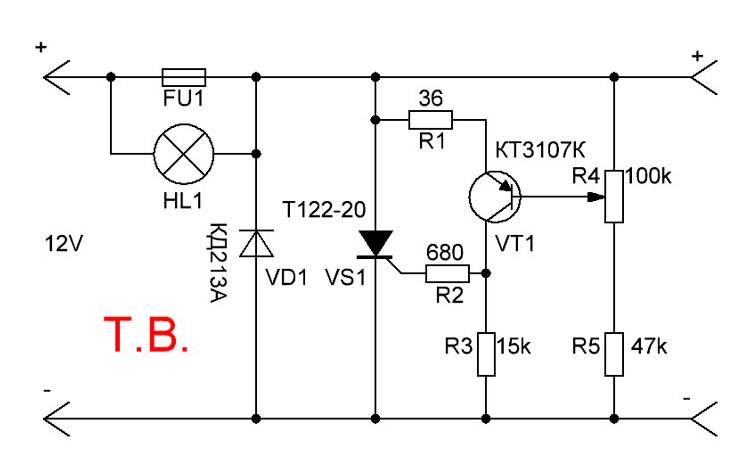

Схема защиты зарядного устройства на тиристоре

Пока ток через нагрузку не превышает нормальный, T1 открыт. При этом при каждой полуволне напряжения коллекторным током открытого транзистора открывается тиристор, питая нагрузку. При коротком замыкании выходное напряжение падает, Т1 закрывается и запирает тиристор. Критическое напряжение, а значит, и порог срабатывания настраивается потенциометром Р1. В схеме можно использовать любой тиристор серии КУ202, Транзистор КТ814 можно заменить на BD136, BD138, BD140. Тиристор необходимо установить на радиатор площадью не менее 300 см².

При необходимости сглаживающие конденсаторы можно установить после блока и использовать конструкцию в качестве обычного БП. Но в этом случае на выходе конструкции нужно установить токоограничивающий резистор номиналом 0.1 – 1 Ом. В противном случае схема  будет срабатывать от перегрузки во время зарядки конденсаторов.

Схема защиты на реле

А теперь перейдем к конструкциям, в которых в качестве управляющего элемента используется электромагнитное реле. С одной стороны это несколько снижает надежность – контакты реле при больших токах могут подгорать. Но с другой такие схемы достаточно просты и могут использоваться с БП, рассчитанные на разное выходное напряжение – достаточно подобрать реле нужного типа.

На одном реле

Конструкция исключительно проста, содержит минимум деталей и не нуждается в настройке. Единственно, как было отмечено выше, необходимо подобрать реле по напряжению срабатывания и соответствующей мощности.

Блок защиты от короткого замыкания на одном реле

Работает устройство следующим образом. В исходном положении горит светодиод LED2, нагрузка обесточена. При нажатии на кнопку S2 на обмотку реле К1 поступает питание и оно срабатывает, подключая нагрузку к источнику питания и одновременно отключая кнопку и светодиод LED2. При этом конденсатор С1 служит для задержки отключения реле на время переключения его контактов. Вместе с нагрузкой питание через диод D1 поступает на обмотку К1 и оно становится на самоблокировку. Кнопку можно отпустить. Загорится светодиод LED1, сигнализируя о том, что нагрузка питается.

При коротком замыкании напряжение в цепи питания реле падает, и его отпускает, отключая нагрузку и снова подключая кнопку. LED1 гаснет, LED2 загорается. Для того, чтобы перезапустить узел необходимо устранить перегрузку и снова нажать кнопку S1.

Важно! При указанном на схеме реле устройство можно использовать с 12-ти вольтовым БП или зарядным устройством. Если напряжение источника отличается, необходимо подобрать реле, срабатывающего от этого напряжения.

На реле и однопереходном транзисторе

Эта схема несколько сложнее предыдущей, но она позволяет регулировать ток срабатывания защиты.

Защита от перегрузки с регулировкой порога срабатывания

Пока ток через нагрузку не превышает определенного значения, составной транзистор T1, T2 закрыт. При увеличении тока падение напряжения на токоизмерительном резисторе R1 заставляет открыться Т1 и Т2, а вслед за ними и сработать реле К1. Реле отключает нагрузку и подключает к плюсовой шине резистор R4, не позволяющий отключиться реле.

Чтобы привести конструкцию в исходное состояние, достаточно нажать на кнопку S2. Реле отключится, нагрузка снова получит питание. Если причина КЗ не устранена, то после отпускания кнопки защита сработает вновь. Величину тока срабатывания можно регулировать при помощи переменного резистора P1.

Важно! Не рекомендуется держать кнопку S2 длительное время. Если причина КЗ не устранена, то БП будет перегружен и сгорит, так как узел защиты будет принудительно отключен.

В блоке можно использовать транзисторы КТ805 с любой буквой, 2SC2562, 2N3054 (Т2) и любые маломощные кремниевые транзисторы структуры p-n-p. Напряжение срабатывания реле должно быть несколько ниже напряжения источника питания. LED1 «Перегрузка» – любой индикаторный.

Регулируемый блок питания с защитой от кз своими руками

Этот на специализированной  микросхеме LM723. Он позволяет регулировать выходное напряжение от 2 до 30 В, имеет защиту от короткого замыкания и обеспечивает ток до 20 А.

Схема лабораторного блока питания с защитой от КЗ

Сердцем устройства является микросхема, представляющая собой регулятор напряжения с защитой от перегрузки. Поскольку выходная мощность микросхемы невелика, она оснащена мощным ключом, собранным на транзисторах VT1-VT5. Резисторы R4, R6, R8, R10 – токовыравнивающие. Они компенсируют разброс коэффициентов передачи транзисторных ключей.

Датчик тока собран на резисторах R5, R7, R9, R11, включенных параллельно. Он подключен к выводам 2 и 3 микросхемы. Как только напряжение на этих выводах станет больше 0.6 В, сработает защита по току и закроет силовые транзисторы. Резистор R2 служит для регулировки выходного напряжения. Мощные транзисторы установлены на общий радиатор площадью около 1000 см2. Изолировать их от радиатора не нужно.

Вместо указанных на схеме 2N3055 можно установить КТ819. Выпрямительные диоды должны выдерживать ток 30 А и обратное напряжение не ниже 50 В. Трансформатор выдает напряжение 35 В и обеспечивает ток 25 А.

Мнение эксперта

Алексей Бартош

Специалист по ремонту, обслуживанию электрооборудования и промышленной электроники.

Задать вопрос

Не следует путать защиту от перегрузки со стабилизацией тока. Эта схема не обеспечивает стабилизацию на заданном уровне, а просто отключает нагрузку при превышении определенного тока.

Вот мы и закончили краткий обзор схем защиты от КЗ, которые можно использовать в заводских и и зарядных устройствах. Несмотря на то, что конструкции довольно простые, они вполне справятся со своей задачей и спасут жизнь блоку питания при небрежном с ним обращении.

Сейчас читают:

Защита от короткого замыкания: требования, особенности

Защита от короткого замыкания — это защита, отключающая электрическую цепь при возникновении в ней короткого замыкания.

Требования.

Обратимся к книге [1] автора Харечко Ю.В., который, проведя анализ нормативной документации, заключил следующее:

« Требования к защите электрических цепей от короткого замыкания приведены в разделе 434 «Защита от тока короткого замыкания» стандарта МЭК 60364‑4‑43 и разработанного на его основе ГОСТ Р 50571.4.43-2012 [2]. Стандартами предусмотрено обязательное выполнение в электроустановках зданий защиты от короткого замыкания проводников ее электрических цепей, как правило, посредством их отключения устройствами защиты от сверхтока, к которым, прежде всего, относятся автоматические выключатели и плавкие предохранители.

Автоматические выключатели — устройства, которые применяются для защиты от короткого замыкания (в качестве примера: А — однополюсные, Б — трехполюсные)

В соответствии с требованиями международного и национального стандартов устройства защиты от короткого замыкания должны отключать любые токи короткого замыкания вплоть до их номинальной коммутационной способности при коротком замыкании раньше, чем эти токи вызовут опасные повышения температуры проводников и контактов в местах их соединений или опасные механические воздействия на проводники. Эти устройства могут быть установлены в местах, где защита от токов перегрузки не требуется или ее выполняют другими защитными устройствами. »

Любое устройство защиты от короткого замыкания должно отвечать двум следующим условиям:

1. его номинальная коммутационная способность при коротком замыкании устройства должна быть не менее значения ожидаемого тока короткого замыкания в том месте, где оно установлено;
2. время отключения короткого замыкания в любой точке электрической цепи не должно превышать промежуток времени, в течение которого температура проводников достигнет предельно допустимого значения.

Для короткого замыкания продолжительностью до 5 с время отключения короткого замыкания можно приблизительно рассчитать по формуле: [2]

t = (k*S/I)²

где t – продолжительность, с;
S – площадь поперечного сечения проводника, мм²;
I – действующее значение тока короткого замыкания, А;
k – коэффициент, зависящий от материала проводника и его изоляции, начальной и конечной температур проводника и других условий. Значения этого коэффициента приведены в таблицах 43A обоих стандартов.

Харечко Ю.В. в своей книге [1] приводит пример подбора коэффициента k:

« Например, для медных проводников с поливинилхлоридной изоляцией и для соединений медных проводников, выполняемых пайкой, при начальной и конечной температурах, соответственно равных 70 °С и 160 °С, k = 115¹. Для алюминиевых проводников с поливинилхлоридной изоляцией при указанных условиях k = 76². Для медных проводников с резиновой изоляцией при начальной и конечной температурах, соответственно равных 60 °С и 200 °С, k = 141, а для алюминиевых проводников k = 93. »

Также Харечко Ю.В. заостряет внимание на ошибках в таблице 43A ГОСТ Р 50571.4.43 [1]:

« Примечание 1: Эти данные в таблице 43A ГОСТ Р 50571.4.43 указаны неправильно. Для материала проводника «медь» коэффициент установлен равным 1, «паянные оловом» – 76. Кроме того, в таблице 43A ГОСТ Р 50571.4.43 указан коэффициент, равный 115, для материала проводника «соединения меди», которого нет в стандарте МЭК 60364‑4‑43. »

« Примечание 2: Эти данные в таблице 43A ГОСТ Р 50571.4.43 указаны неправильно. Для материала проводника «алюминий» коэффициент установлен равным 15. »

Харечко Ю.В. продолжает [1]:

« В стандарте МЭК 60364‑4‑43 указано, что для времени оперирования защитных устройств меньше 0,1 с, когда существенна асимметрия электрического тока, а также для токоограничивающих устройств защиты от сверхтока значение k²S² должно быть больше значения пропускаемой энергии I²t, заявленного производителем защитного устройства. Посредством характеристики I²t устройства защиты от сверхтока устанавливают его способность ограничивать ожидаемый сверхток в защищаемых им электрических цепях. Поэтому необходимо обеспечить следующее соотношение между характеристиками устройства защиты от сверхтока и защищаемых им проводников: I²t < k²S². »

« В ГОСТ Р 50571.4.43 рассматриваемое требование искажено относительно требования международного стандарта: «Для защитных устройств с времени срабатывания меньше 0,1 с и при значительной асимметрии тока токоограничение устройства защиты k²S² должно быть больше чем значение I²t, указанное производителем». В национальном стандарте характеристика проводников k²S² неправомерно упомянута в качестве характеристики защитного устройства, посредством которой оценивают его способность ограничивать сверхток. Однако такой характеристикой является характеристика I²t.

Если характеристики устройства защиты от перегрузки соответствует требованиям, предъявляемым к характеристикам устройства защиты от короткого замыкания, оно может быть использовано в качестве единого устройства, которое применяют и для защиты от перегрузки, и для защиты от короткого замыкания.

В противном случае следует применять два защитных устройства, согласовав их характеристики так, чтобы мощность короткого замыкания не превышала значения, которое может выдержать устройство защиты от перегрузки.

Особенности.

Об особенностях использования устройств для защиты от короткого замыкания хорошо, на мой взгляд, написал Харечко Ю.В. в своей книге [1]:

« В электроустановках зданий для защиты электрических цепей от коротких замыканий обычно применяют автоматические выключатели, соответствующие ГОСТ IEC 60898-1-2020 [3] и АВДТ, соответствующие ГОСТ IEC 61009‑1. По нормативным требованиям эти автоматические выключатели должны отключать короткие замыкания за промежуток времени менее, чем за 0,1 с.

Фактически они могут отключать короткие замыкания еще быстрее – менее чем за 0,01 с. Такое срабатывание автоматического выключателя происходит при сверхтоках, превышающих верхнюю границу стандартного диапазона токов мгновенного расцепления. Поэтому целесообразно обеспечивать следующее соотношение характеристик автоматического выключателя и короткозамкнутой электрической цепи:

kI_n ≤ I_{КЗ min},

где k – коэффициент, равный 5, 10 или 20 соответственно для автоматического выключателя, имеющего тип мгновенного расцепления B, C или D;
I_n – номинальный ток автоматического выключателя, А;
I_{КЗ min} – минимальный ток однофазного короткого замыкания в наиболее удаленной точке электрической цепи, защищаемой автоматическим выключателем, А.

Иными словами, минимальный ток однофазного короткого замыкания в наиболее удаленной точке электрической цепи должен быть больше или равен верхней границе стандартного диапазона токов мгновенного расцепления автоматического выключателя, который защищает эту электрическую цепь. Выполнение рассматриваемого условия позволит автоматическим выключателям наиболее быстро отключать токи короткого замыкания во всех электрических цепях, минимизировав их негативное воздействие на проводники и другое электрооборудование.

Указанное согласование характеристик автоматического выключателя и короткозамкнутой электрической цепи предопределяет следующие предпочтительные области применения автоматических выключателей с разными типами мгновенного расцепления.

Автоматические выключатели с типом мгновенного расцепления В, которые имеют стандартный диапазон токов мгновенного расцепления свыше 3 до 5 I_n, целесообразно применять для защиты от сверхтока большинства конечных электрических цепей в электроустановках индивидуальных жилых домов, в электроустановках квартир и других, им подобных, электроустановках. Например, с помощью таких автоматических выключателей можно выполнять защиту конечных электрических цепей освещения и штепсельных розеток. Препятствием, ограничивающим использование этих автоматических выключателей, является наличие больших пусковых токов электрооборудования.

Автоматические выключатели с типом мгновенного расцепления С, которые имеют стандартный диапазон токов мгновенного расцепления свыше 5 до 10 I_n, обычно используют для защиты от сверхтока электрических цепей, в которых возможны большие пусковые токи при включении электрооборудования, например, конечных электрических цепей освещения, в которых предусмотрено одновременное включение большого числа светильников, конечных электрических цепей, в состав которых входит электрооборудование с электродвигателями, и др.

Автоматические выключатели с типом мгновенного расцепления D, которые имеют стандартный диапазон токов мгновенного расцепления свыше 10 до 20 I_n, применяют для защиты от сверхтока тех электрических цепей, в которых имеются большие импульсные пусковые токи, появляющиеся, например, при включении трансформаторов, электромагнитных клапанов, больших емкостных нагрузок и др.

Автоматические выключатели, мгновенно срабатывающие при меньшей кратности номинального тока, чем автоматические выключатели с типом мгновенного расцепления В, используют для защиты от сверхтока электрических цепей с полупроводниковыми приборами, измерительных цепей с преобразователями, а также электропроводок большой протяженности. Однако диапазоны токов мгновенного расцепления для таких автоматических выключателей производители устанавливают по своему усмотрению, поскольку они не стандартизированы.

Для защиты от короткого замыкания конечных электрических цепей целесообразно использовать токоограничивающие автоматические выключатели, которые имеют класс ограничения электроэнергии 3 (см. табл. 3 в статье «Технические характеристики автоматических выключателей»), и токоограничивающие плавкие предохранители, поскольку токоограничивающие устройства защиты от сверхтока обеспечивают наиболее сильное снижение негативного воздействия токов короткого замыкания на проводники и другое электрооборудование. »

1. Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c
2. ГОСТ Р 50571.4.43-2012
3. ГОСТ IEC 60898-1-2020

Функция защиты от короткого замыкания | Toshiba Electronic Devices & Storage Corporation

Эта страница частично использует JavaScript. Эта страница может работать неправильно, если эти функции не поддерживаются вашим браузером или настройка отключена.​
Пожалуйста, ищите необходимую информацию на следующих страницах:

Функция защиты от короткого замыкания предотвращает протекание чрезмерного тока, останавливая работу при коротком замыкании линии питания или нагрузки из-за какой-либо неисправности. В сериях TCKE800/805/812, если выходной ток в 1,6 раза превышает предельный ток (ILIM) в течение очень короткого периода времени, выход считается короткозамкнутым, и эта функция срабатывает.

Форма волны защиты от короткого замыкания

Toshiba eFuse IC использует схему защиты от короткого замыкания (функция быстрого отключения), которая работает на высокой скорости.

На приведенном выше рисунке показана рабочая форма сигнала (*) смоделированной функции быстрого отключения.
Результаты моделирования показывают, что ток подавляется почти до нуля через 150 нс (тип.) после возникновения короткого замыкания.

* В реальной цепи форма рабочей волны может отличаться из-за влияния паразитного сопротивления и емкости, например проводки.

Основы микросхем eFuse

Что такое полупроводниковый предохранитель eFuse IC?

Подробности

Преимущества полупроводниковых предохранителей eFuse IC (1)

Подробности

Преимущества микросхемы Semiconductor-fuse eFuse IC (2)

Подробности

Преимущества микросхемы Semiconductor-fuse eFuse IC (3)

Подробности

Сравнение характеристик eFuse IC с обычными предохранителями

Подробности

Примеры применения полупроводниковых предохранителей (ИС eFuse)

Подробности

Функция защиты от перегрузки по току (OCP)

Подробности

Функция защиты от перенапряжения (зажим перенапряжения)

Подробности

Контроль скорости нарастания (подавление пускового тока)

Подробности

Связанная информация

• Веб-страница продукта
  • Микросхемы eFuse

• Примечания по применению
  • Линейные ИС
• Часто задаваемые вопросы
  • Микросхемы eFuse
• Параметрический поиск для всех продуктов Toshiba eFuse IC доступен здесь:
  • Параметрический поиск
• Проверка наличия и покупка Toshiba eFuse IC здесь
  • Проверка запасов и покупка

Откроется новое окно

Схема защиты от короткого замыкания

Короткое замыкание  — это непреднамеренное соединение между двумя клеммами, подающими питание на нагрузку. Это может произойти как в цепи переменного, так и постоянного тока, если это источник переменного тока, то короткое замыкание может отключить источник питания всей области, но на многих уровнях, от электростанции до дома, есть предохранители и схемы защиты от перегрузки. И если это источник постоянного тока, такой как батарея, то он может нагреть батарею, и батарея будет разряжаться очень быстро. В некоторых случаях батарея может взорваться. Существует множество способов защиты цепи от короткого замыкания, а для защиты от перегрузки доступно множество типов предохранителей.



Мы собираемся спроектировать и изучить простую схему защиты от короткого замыкания низкого напряжения для постоянного напряжения . Схема разработана с целью безопасной работы схемы микроконтроллера и может защитить ее от повреждения из-за короткого замыкания в другой части схемы.



Требуемые компоненты

• Транзистор SK100B PNP – 1 шт.
• Транзистор BC547B NPN – 1 шт.
• Резистор 1 кОм – 1 шт.
• Резистор 10 кОм – 1 шт.
• Резистор 330 Ом – 2 шт.
• Резистор 470 Ом – 1 шт.
• Источник питания 6 В постоянного тока – 1 шт.
• Макет – 1 шт.
• Соединительные провода – согласно требованию



SK100B PNP Транзистор



Начиная с выемки транзистора – эмиттер, середина – база и последний – коллектор

• Излучатель – E
• Основание – В
• Коллектор – С



Транзистор BC547B NPN



Схема защиты от короткого замыкания

Положительная и отрицательная клеммы батареи соединены вместе проводником с низким сопротивлением, например провод. В этом состоянии батарея может загореться и даже взорваться. Вот что часто происходит с мобильными батареями в мобильных телефонах.

Чтобы избежать короткого замыкания, Используется схема защиты от короткого замыкания . Схема защиты от короткого замыкания отклонит поток тока или разорвет контакт между цепью и источником питания.

Иногда мы сталкиваемся с отключением электроэнергии из-за внезапной искры при использовании некоторых неисправных бытовых приборов, таких как духовка, утюг и т. д., а затем. Причина этого в том, что где-то через какую-то цепь внутри неисправного устройства протекает избыточный ток. Это может привести к поражению электрическим током или привести к возгоранию дома, если оно не защищено. Итак, 9Предохранитель 0113 или автоматический выключатель используется во избежание таких повреждений. В таком состоянии автоматический выключатель или предохранитель отключают основное питание дома. Цепь плавкого предохранителя также является формой схемы защиты от короткого замыкания , , в которой используется провод с низким сопротивлением, который плавится и отключает основной источник питания от дома всякий раз, когда через него проходит избыточный ток.

Итак, здесь мы собираемся изучить и разработать схему, чтобы избежать повреждения из-за короткого замыкания в ней.



Принципиальная схема





Работа цепи защиты от короткого замыкания

Выше показана простая маломощная схема защиты от короткого замыкания постоянного тока, состоящая из двух транзисторных схем, одна из которых BC547. Транзисторная схема NPN и другая схема транзистора SK100B PNP. Вход подается на схему с помощью источника питания постоянного тока 5 В, который может быть либо от батареи, либо от трансформатора.



Работа схемы проста, когда горит зеленый светодиод D1, это означает, что схема работает нормально и нет риска повреждения. Ожидается, что красный светодиод D2 загорится только при коротком замыкании.

При включении источника питания транзистор Q1 смещается и начинает проводить ток, а светодиод D1 включается. В это время красный светодиод D2 остается выключенным, так как короткого замыкания нет.
